Огляд Vinga 850W (VPS-850GV3): «золотий» 850-ватник за менш ніж $100

Ми вже познайомилися з доволі доступними «золотими» блоками живлення Vinga потужністю 750 Вт та 1000 Вт — це моделі з японськими електролітичними та надійними полімерними конденсаторами, модульним під’єднанням кабелів та конектором PCIe 5.0 (12VHPWR). Водночас економія позначилася на використанні підшипника ковзання у вентиляторі та деяких силових елементів китайського походження.

Не дивно, що усе перелічене стосується і проміжної моделі потужністю 850 Вт, Vinga 850W (VPS-850GV3), з цінником ₴4389 (близько $98). Наскільки ж вона шумна, як добре охолоджується, які має вихідні показники і чи не приховує якихось сюрпризів — про це розповімо далі.

Специфікація

Модель	Vinga 850W (VPS-850GV3)
Тип	ATX12V 3.0
Максимальна потужність, Вт	850
Потужність по каналу +12В, Вт	849,6
Потужність ліній +3,3В і +5В, Вт	100
Кількість ліній +12В	1
Максимальний струм каналу +3,3В, А	20
Максимальний струм каналу +5В, А	20
Максимальний струм каналу +12В, А	70,5
Максимальний струм каналу -12В, А	0,4
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	3,0
Вхідна напруга, В	100 − 240
Вхідний струм, А	10
ККД, %	≤93
Сертифікація 80 PLUS	Gold
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≤98
PCIe-роз’ємів	3 (6+2-контактні)
Роз’єм PCIe 5.0 (12VHPWR)	1 (600 Вт)
Модульний	Так
Розміри вентилятора, мм	140 × 140 × 25
Тип підшипника вентилятора	Ковзання (Sleeve)
Захисти	OVP, UVP, OCP, OTP, SCP
Розміри (Д × Ш × В), мм	150 × 150 × 86
Гарантія, років	3
Сторінка пристрою	Vinga 850W (VPS-850GV3)
Сайт виробника	Vinga
Сторінка для купівлі	Vinga 850W (VPS-850GV3)

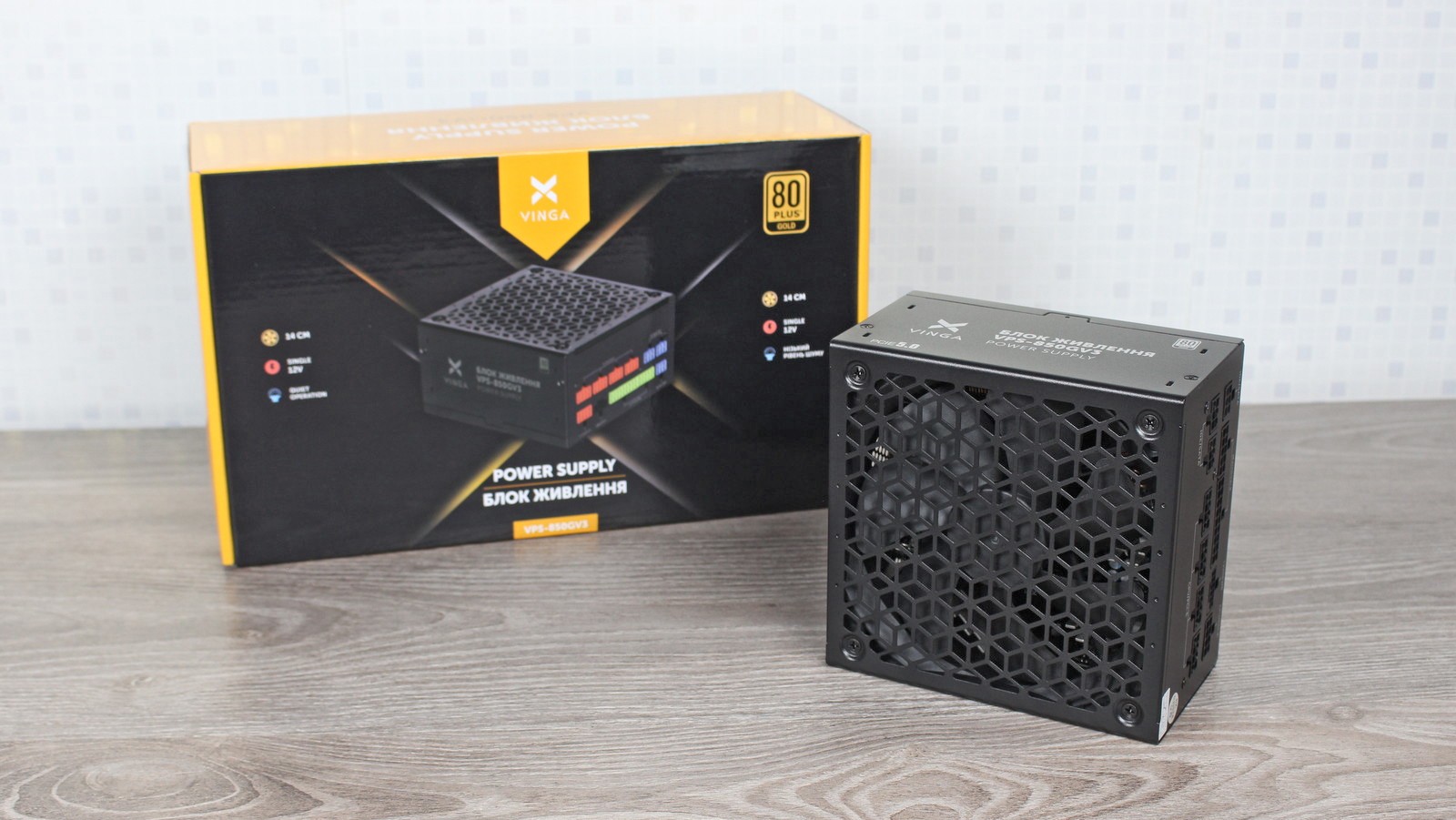

Паковання та комплект постачання

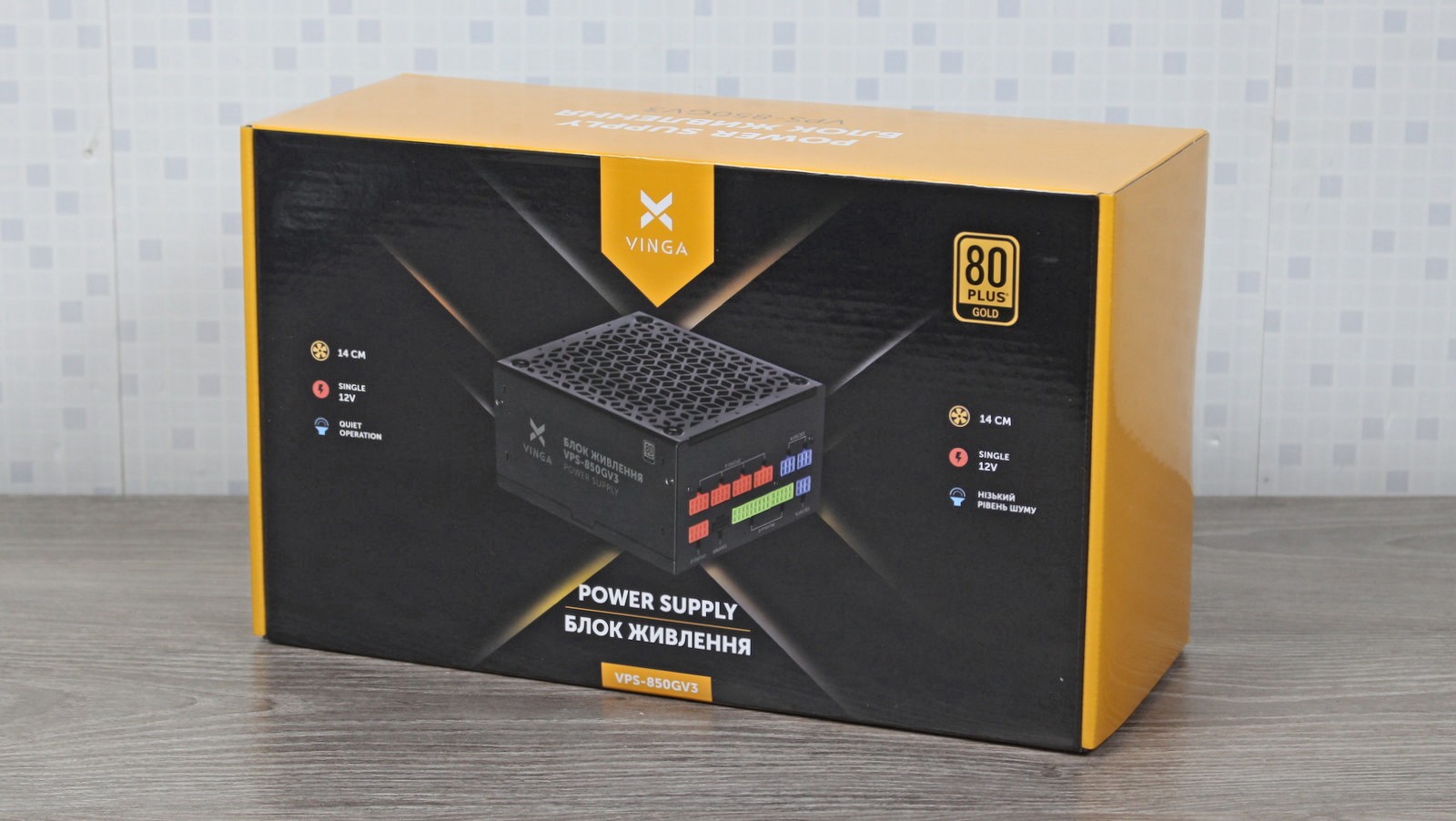

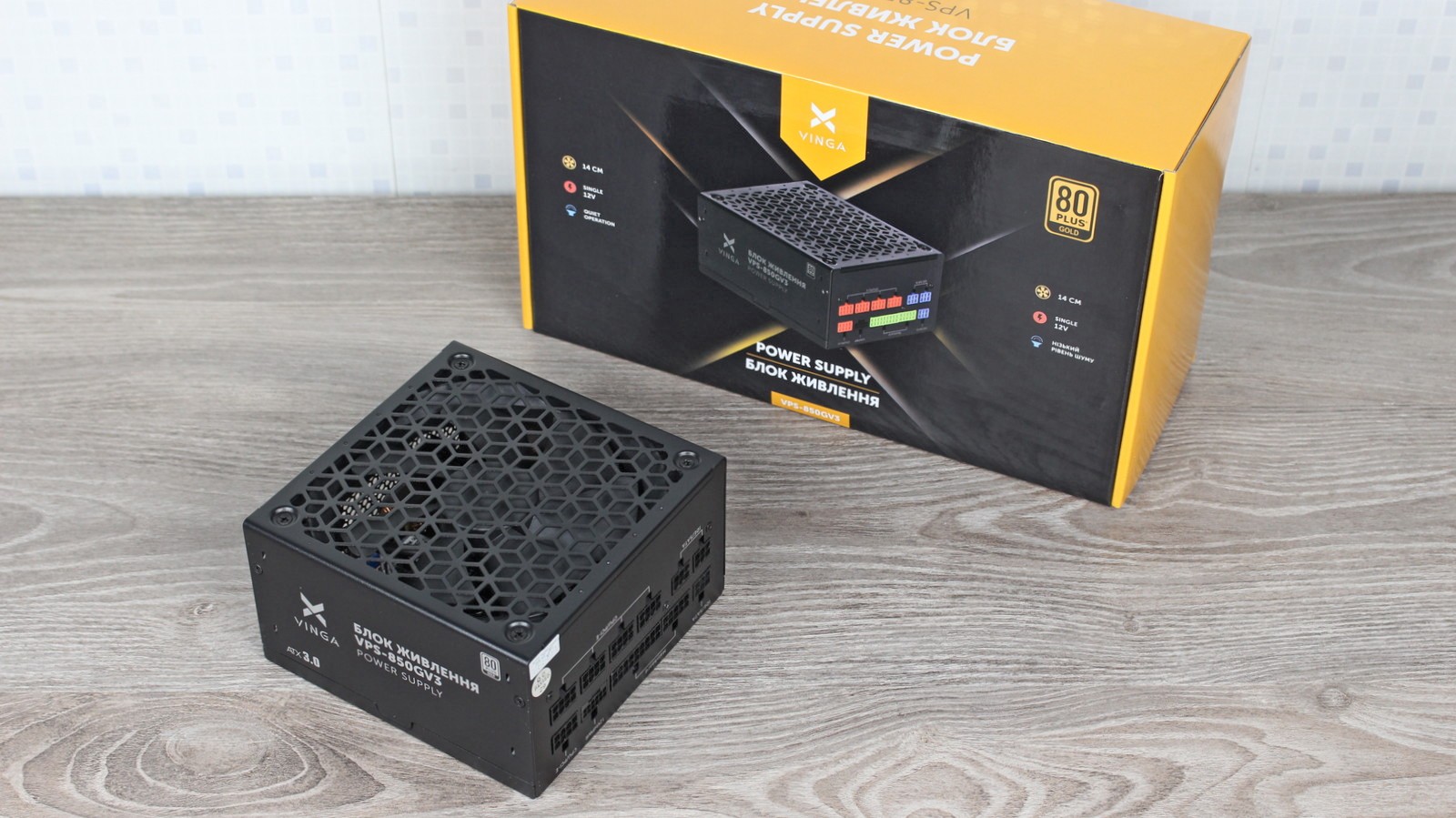

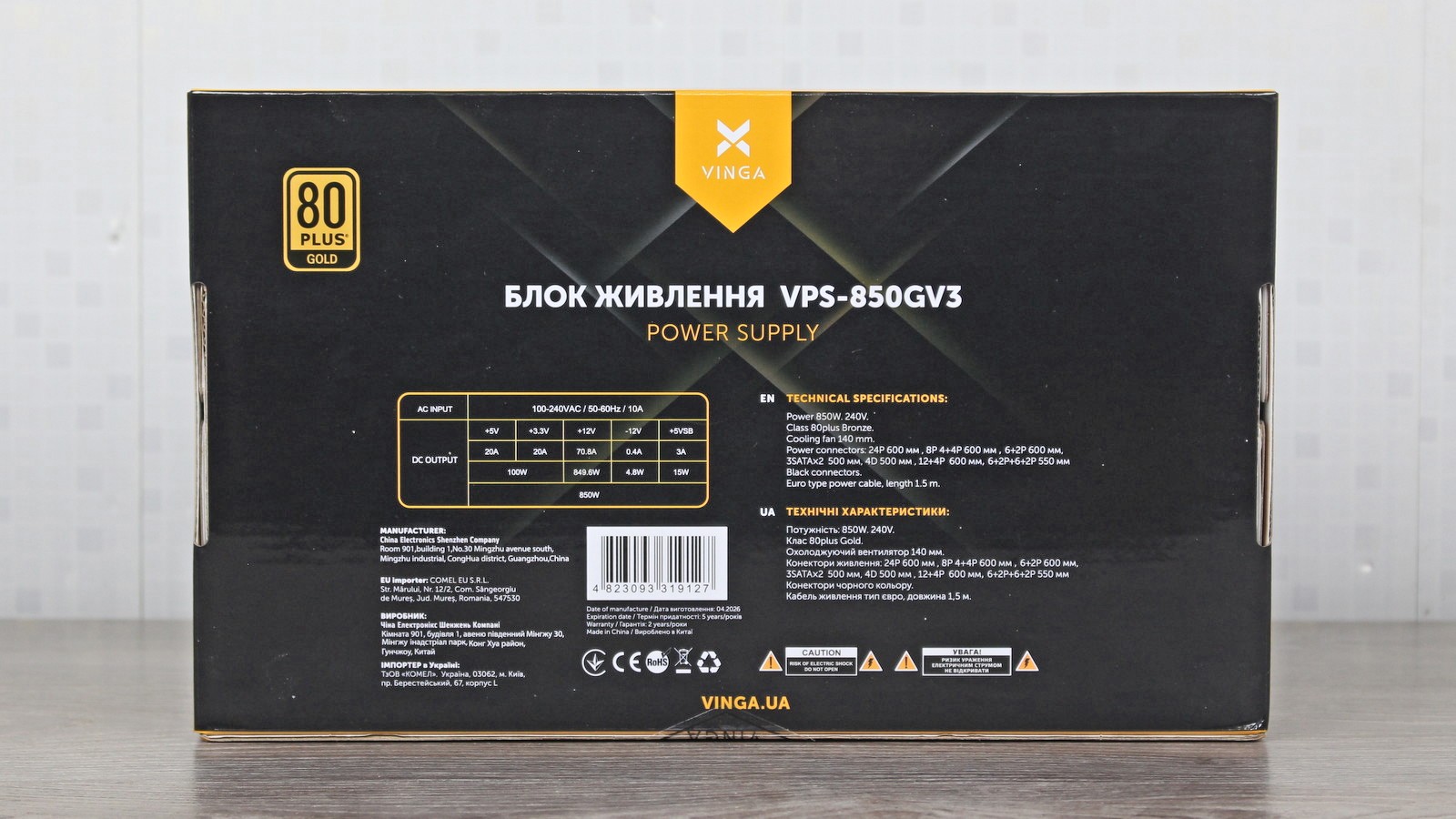

Доволі інформативна коробка з українським перекладом все ж містить низку неточностей.

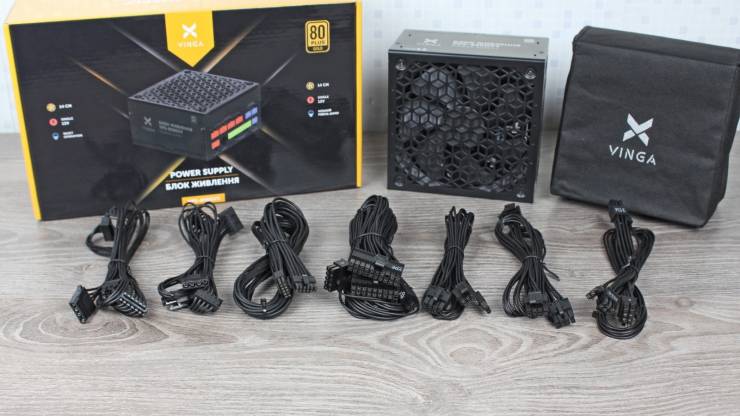

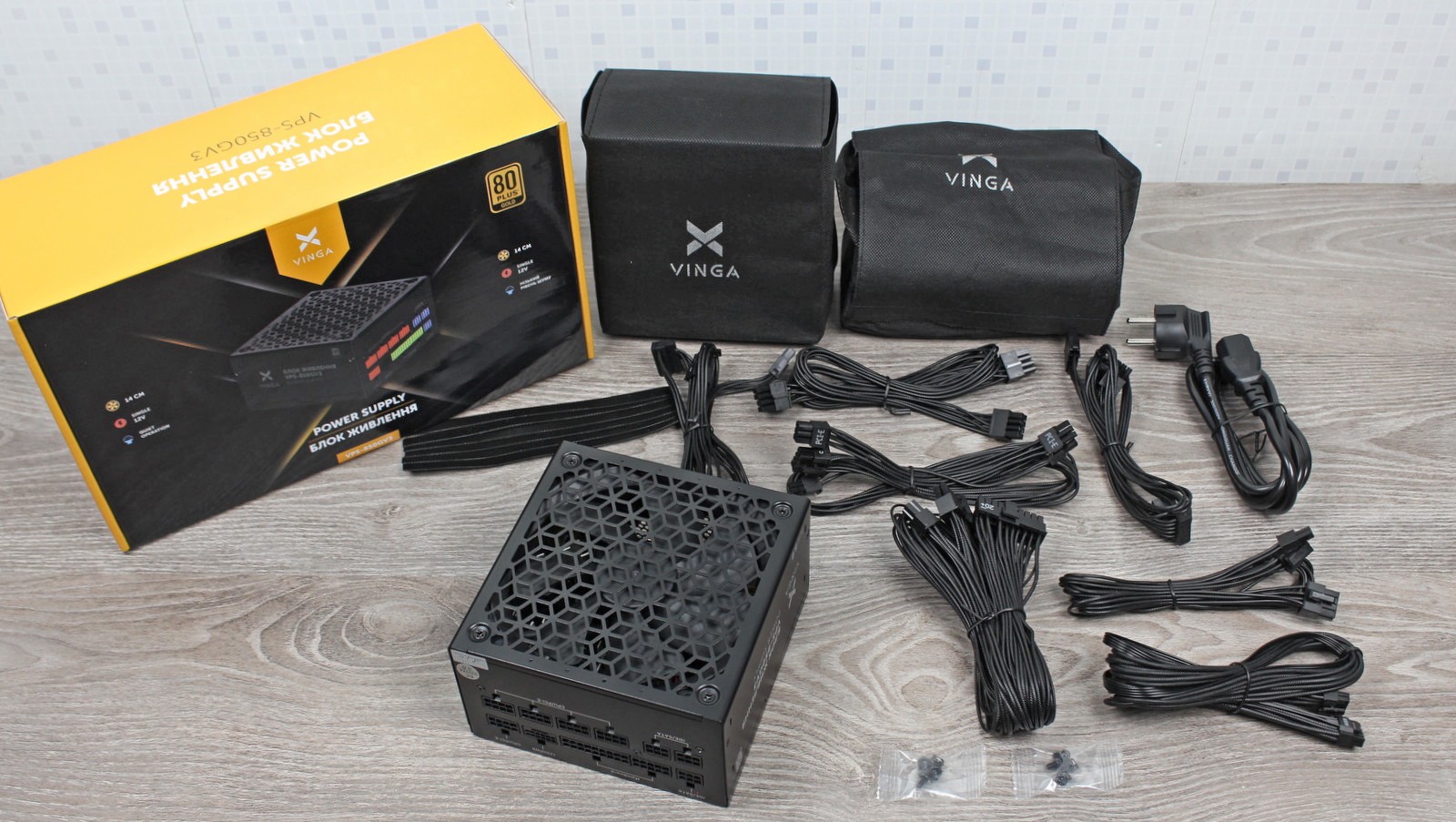

Комплектація аналогічна молодшій та старшій моделям: до кабеля живлення та модульних кабелів поклали також кріпильні гвинти, стяжки-липучки та цілих два чохла.

Зовнішній вигляд

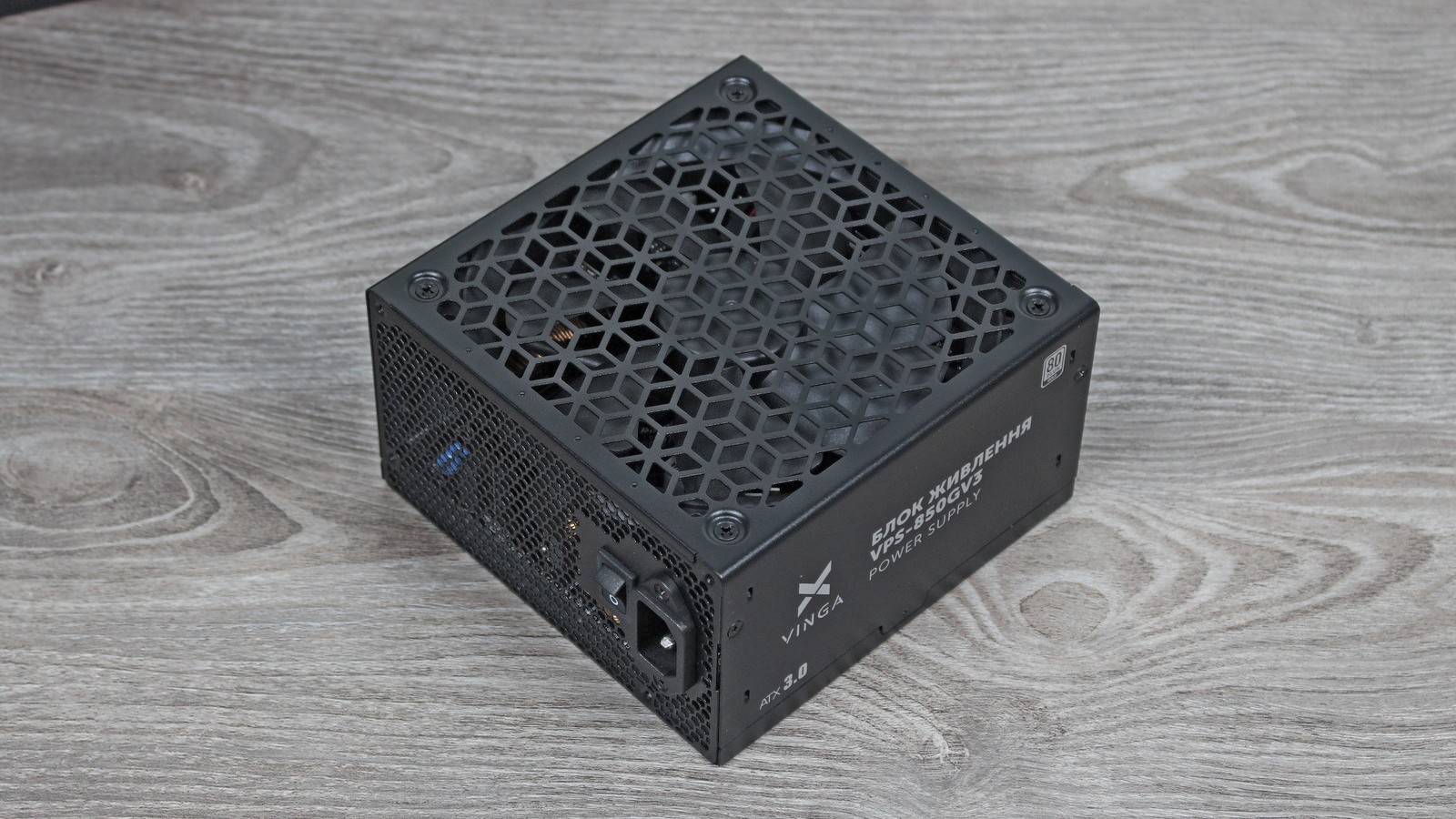

Дизайн Vinga 850W (VPS-850GV3) свіжий і у міру оригінальний. Чорний матовий корпус впишеться як у темну, так і в світлу збірку, а хорошій сумісності сприяють компактні розміри 150 × 150 × 86 мм.

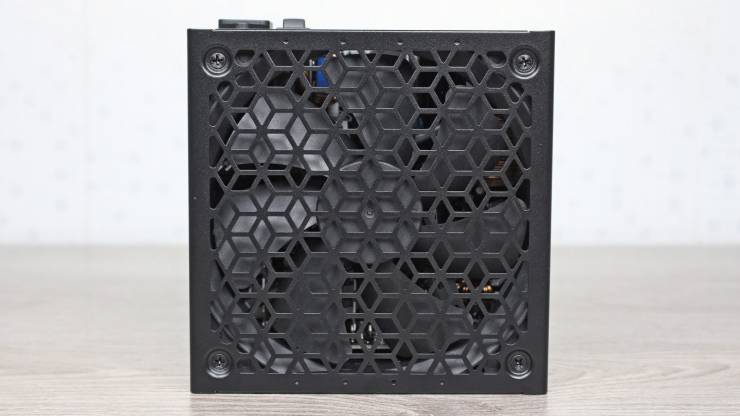

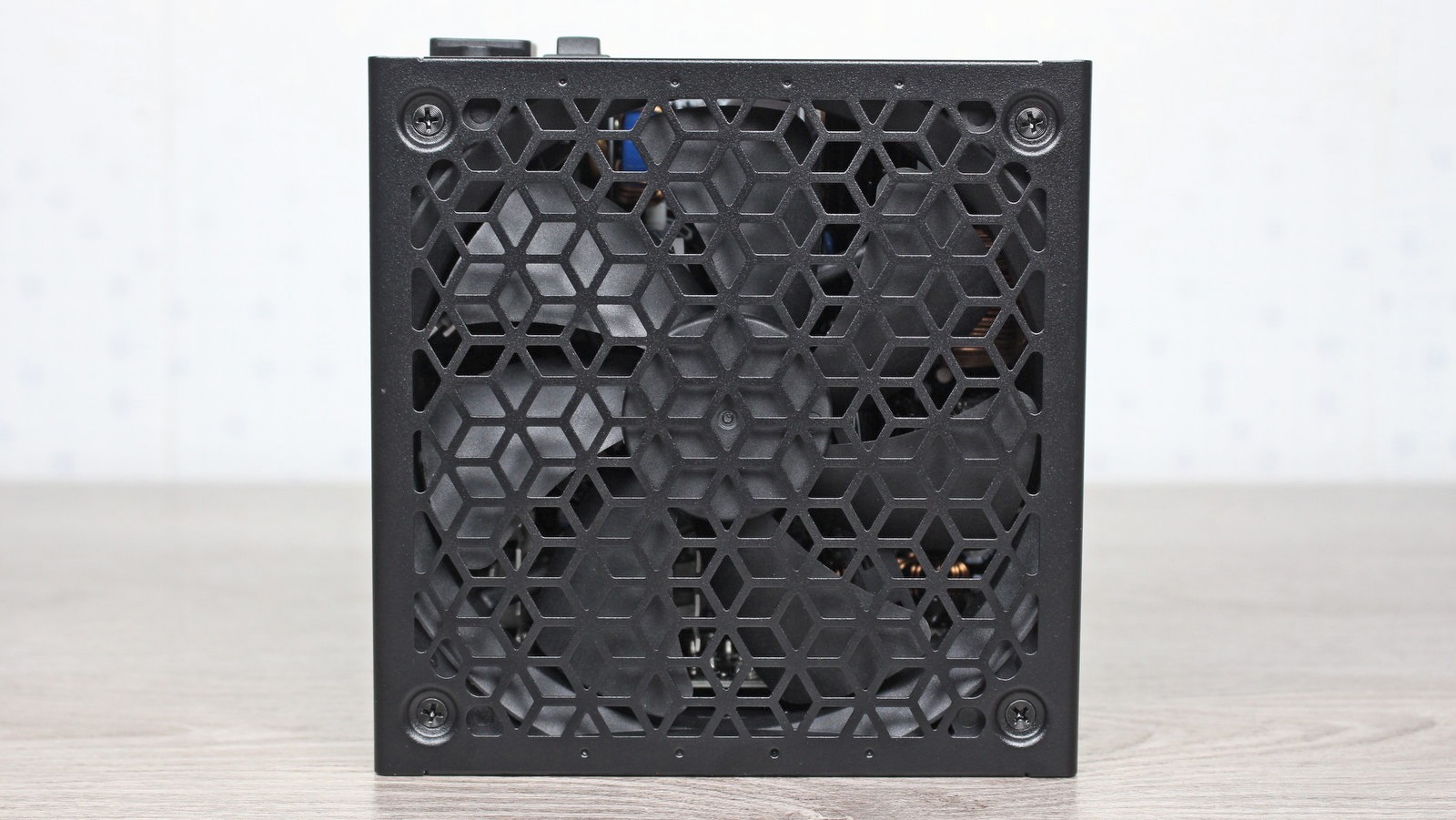

Під ромбоподібними отворами ховається великий 140-мм вентилятор — симпатичне і ефективне рішення.

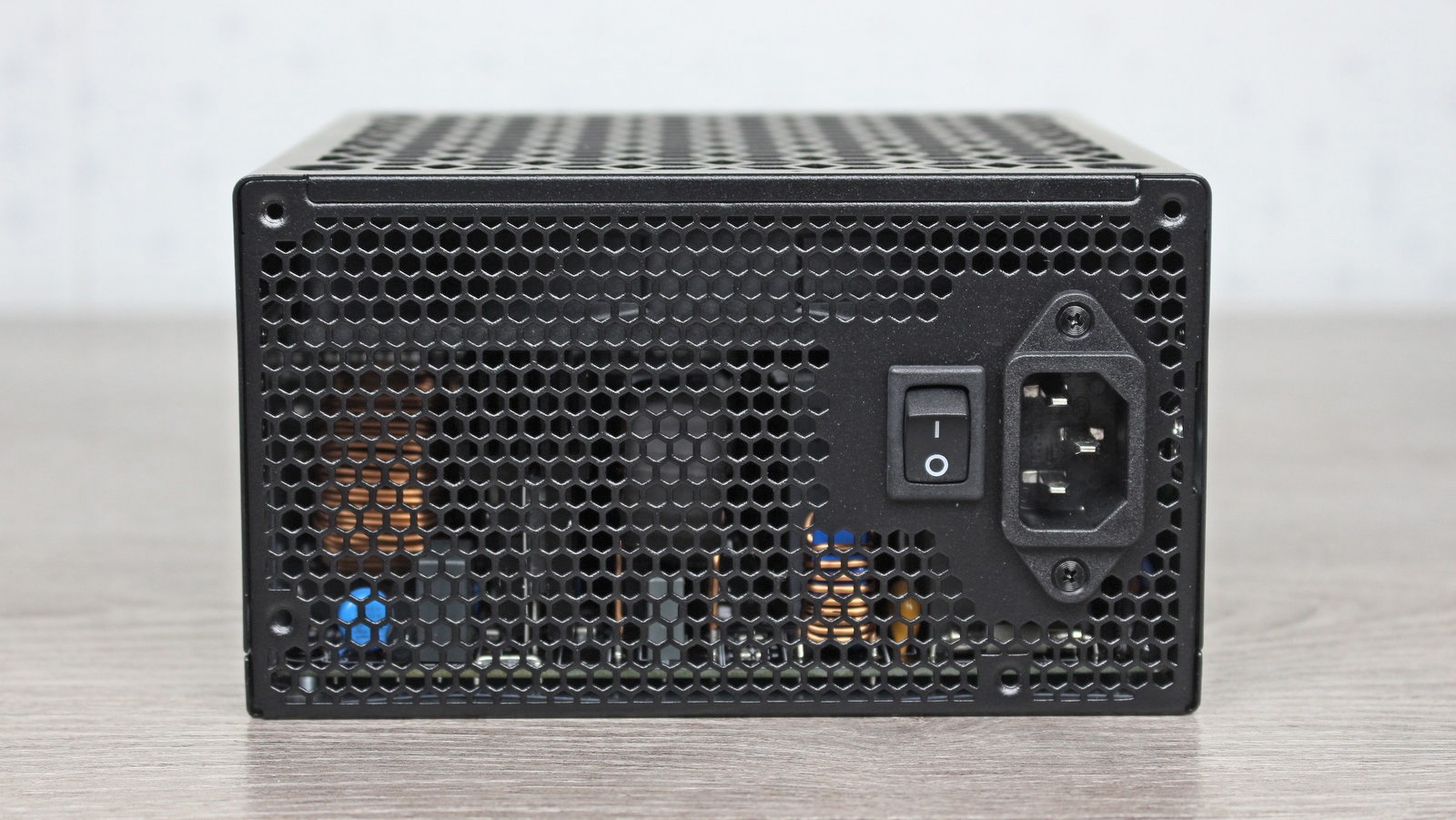

А от тил цілком звичний — отвори-стільники оточують роз’єм живлення та вимикач.

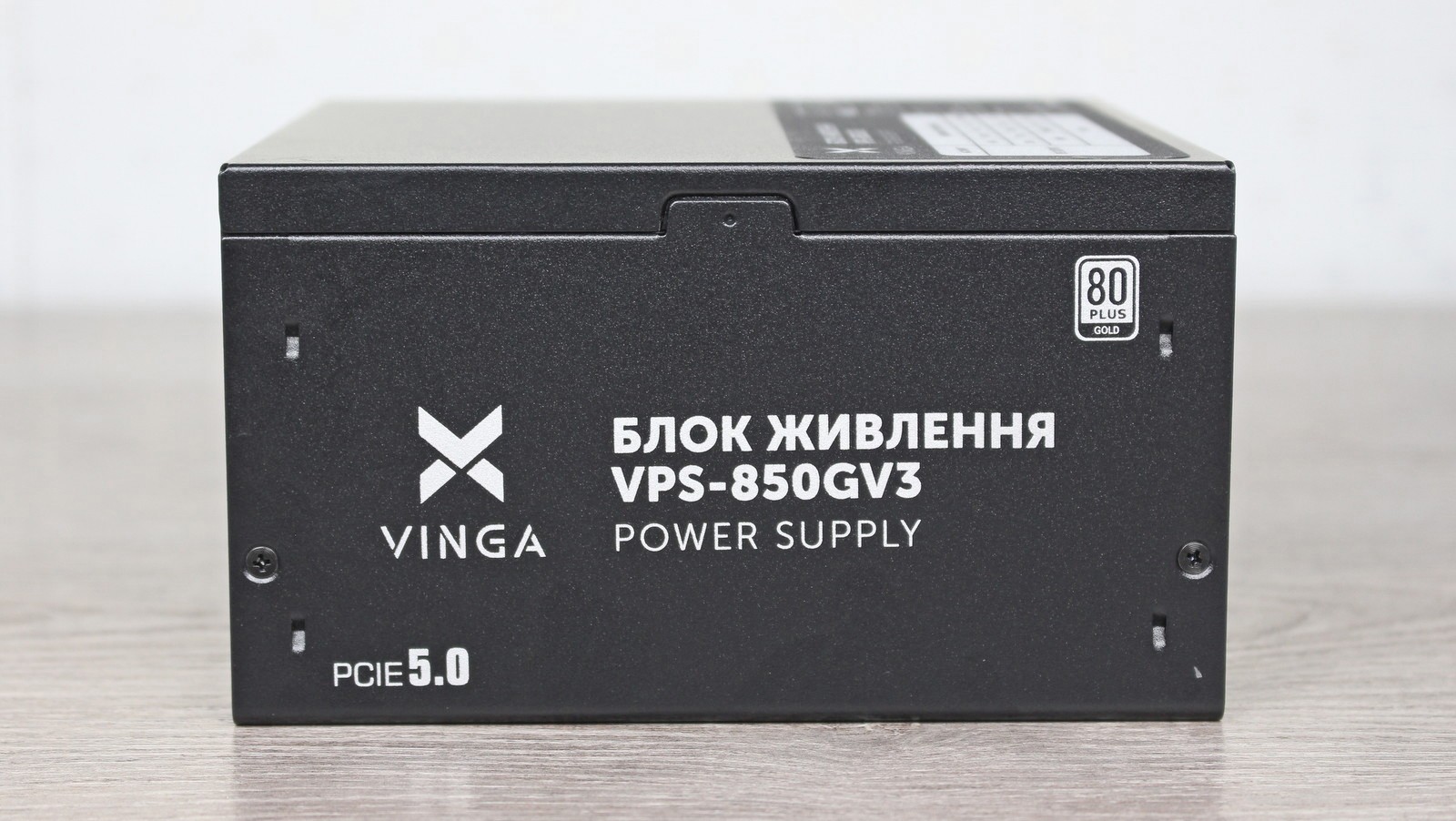

Боковини містять згадку про модель пристрою, сертифікацію 80 PLUS Gold та наявність роз’єму живлення відеокарт PCIe 5.0. Шкода тільки, що це не найсвіжіший PCIe 5.1, але й на тому спасибі.

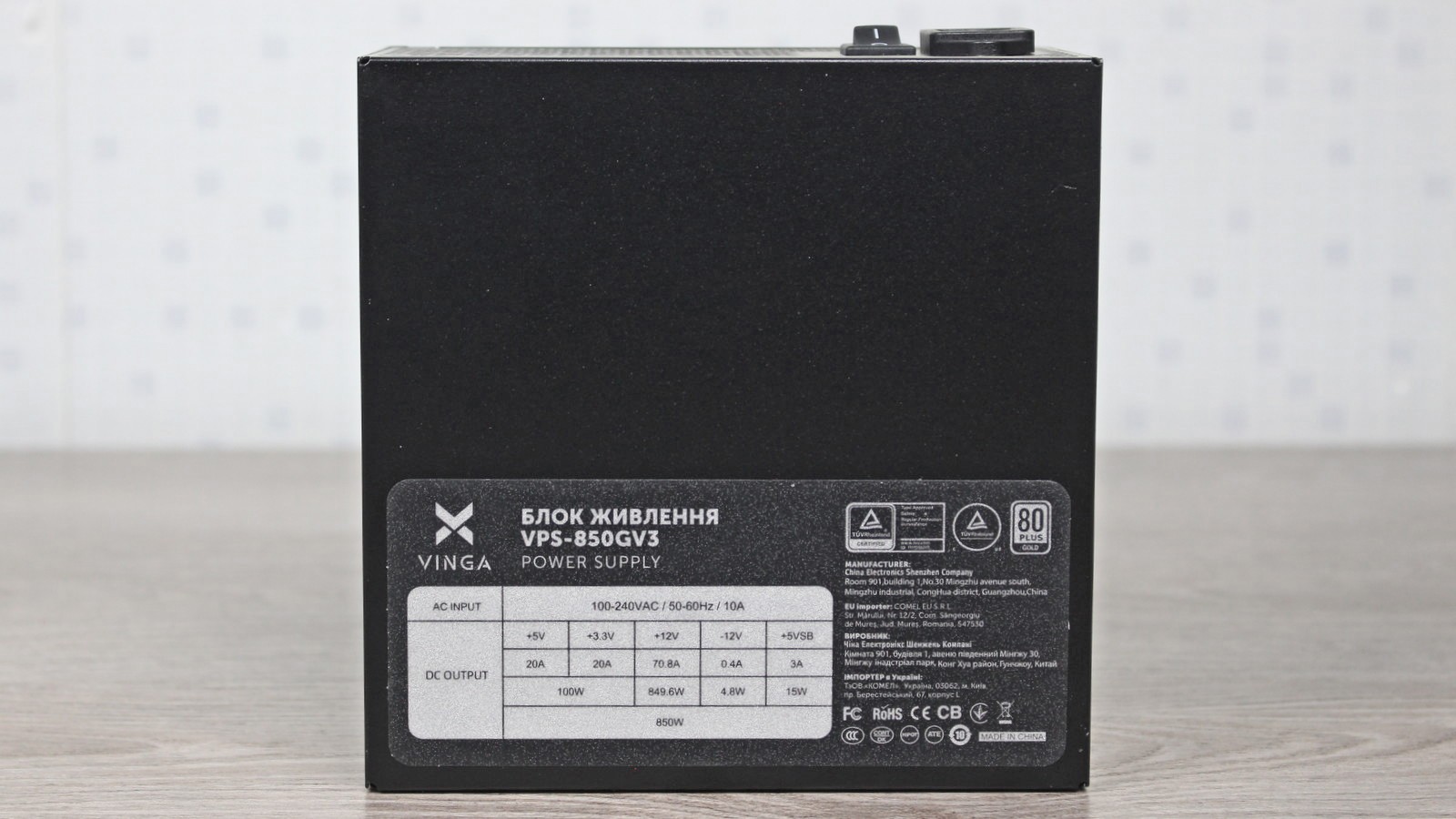

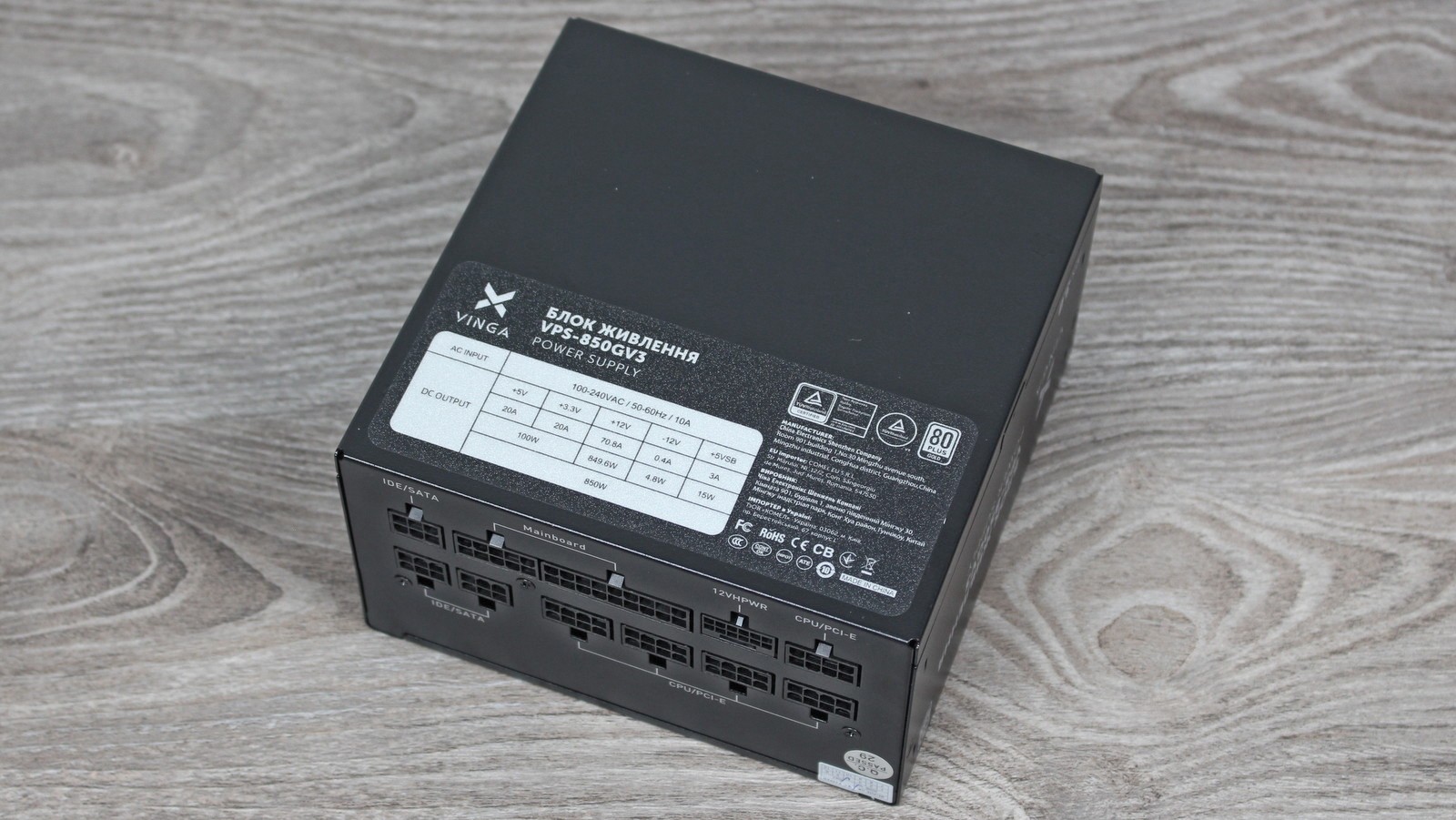

Електротехнічні показники цілком гідні. Потужність єдиної лінії +12В становить 849,6 Вт, що дуже добре для 850-ватника. А молодші канали +3,3В і +5В здатні видати 100 Вт або по 20 А. І, що не дивно для «золотого» блока живлення, присутня підтримка широкого діапазону напруг — від 100 до 240 В.

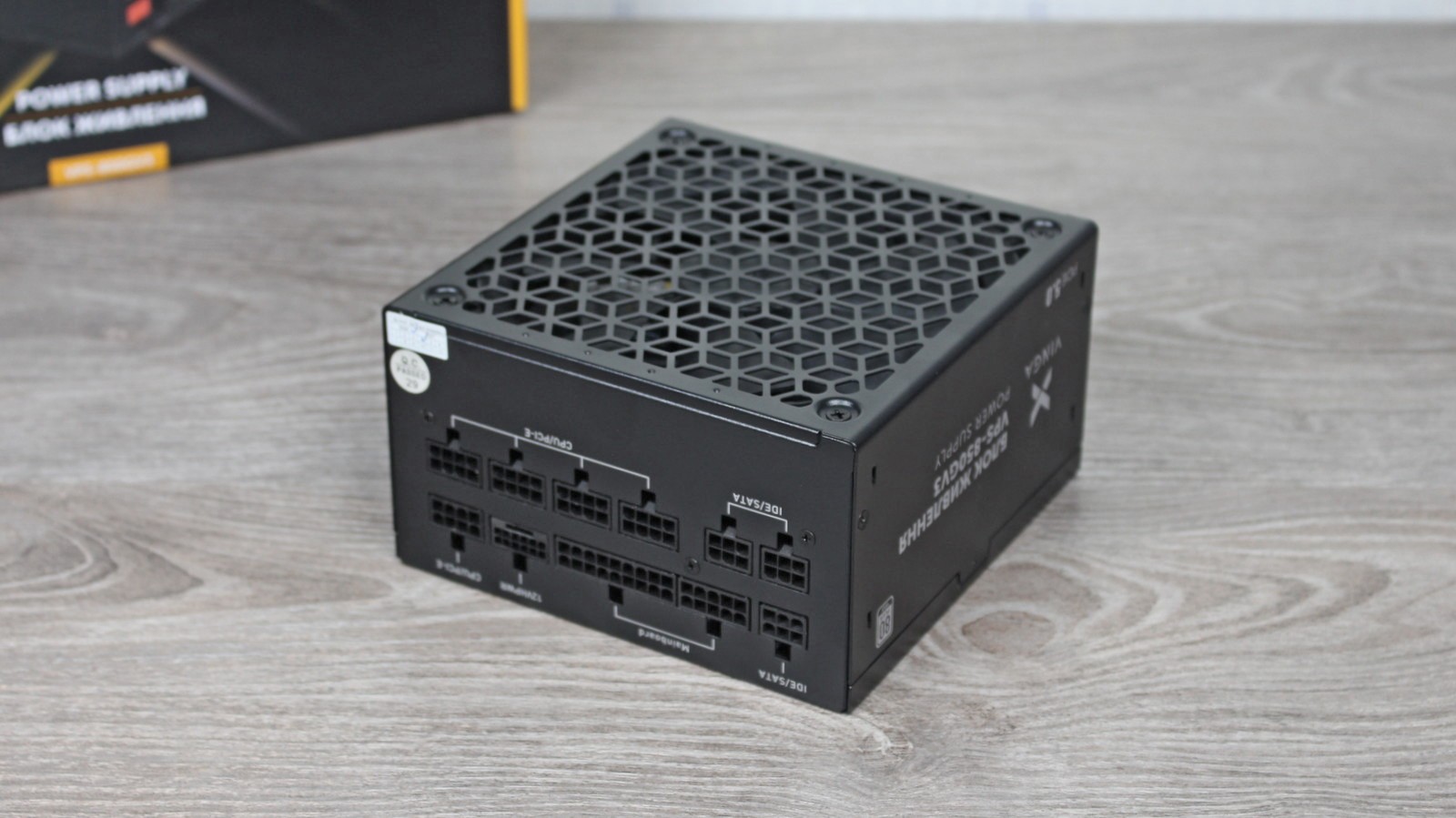

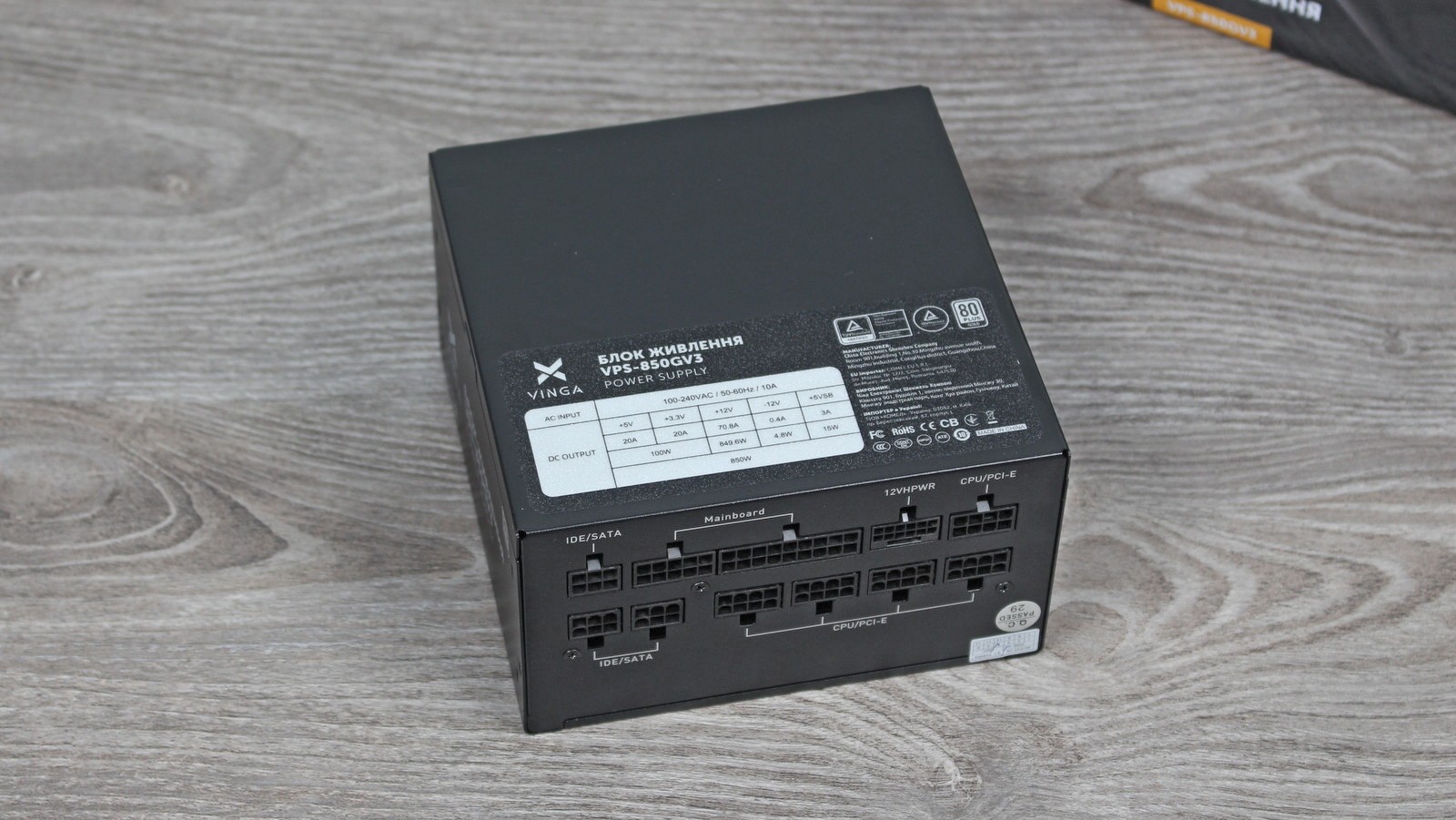

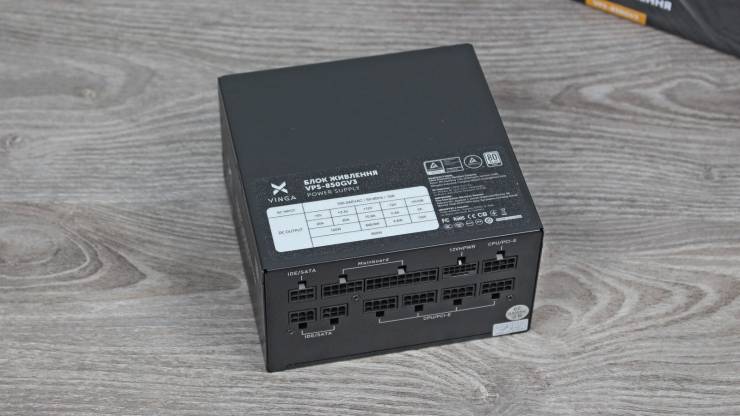

Поруч із вихідними роз’ємами Vinga 850W (VPS-850GV3) є гарантійна наліпка, яка діятиме 3 роки з дня купівлі — далеко не найбільший термін як для пристрою такого класу.

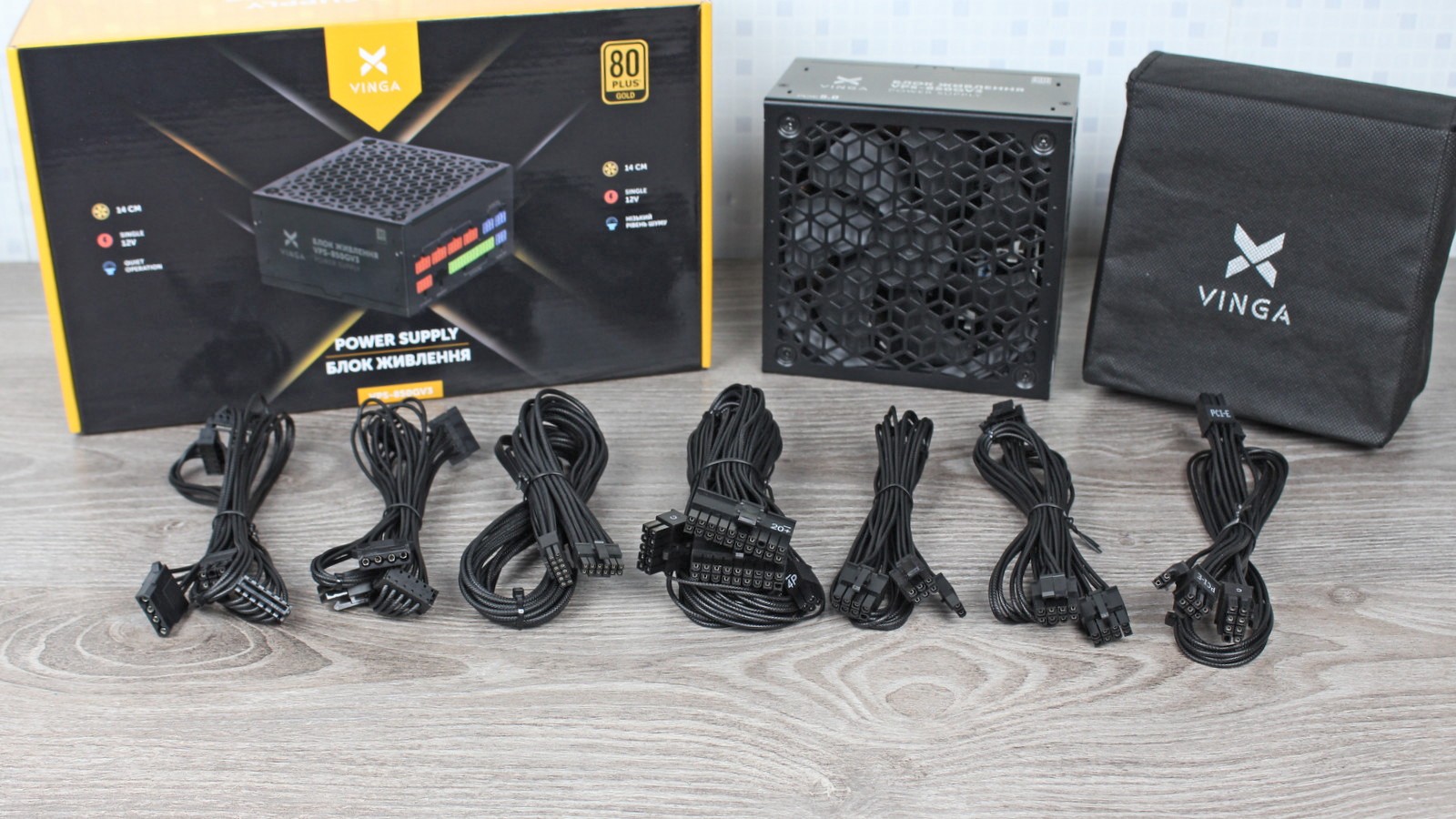

Модульні кабелі в індивідуальному нейлоновому обплетенні мають звичний калібр 18 AWG, і лише PCIe 5.0 отримав більш товсті провідники калібру 16 AWG. Набір конекторів досить широкий:

Традиційні 20+4-контактний ATX та два 4+4-контактні ATX12V доповнені трьома 6+2-контактними PCIe та 600-ватним PCIe 5.0 (12VHPWR) для відеокарт. А живити накопичувачі та іншу периферію дозволять шість SATA та два PATA.

З під’єднанням вихідних кабелів не буде жодних труднощів, адже всі роз’єми мають відповідні підписи та різну форму конекторів.

Внутрішня будова

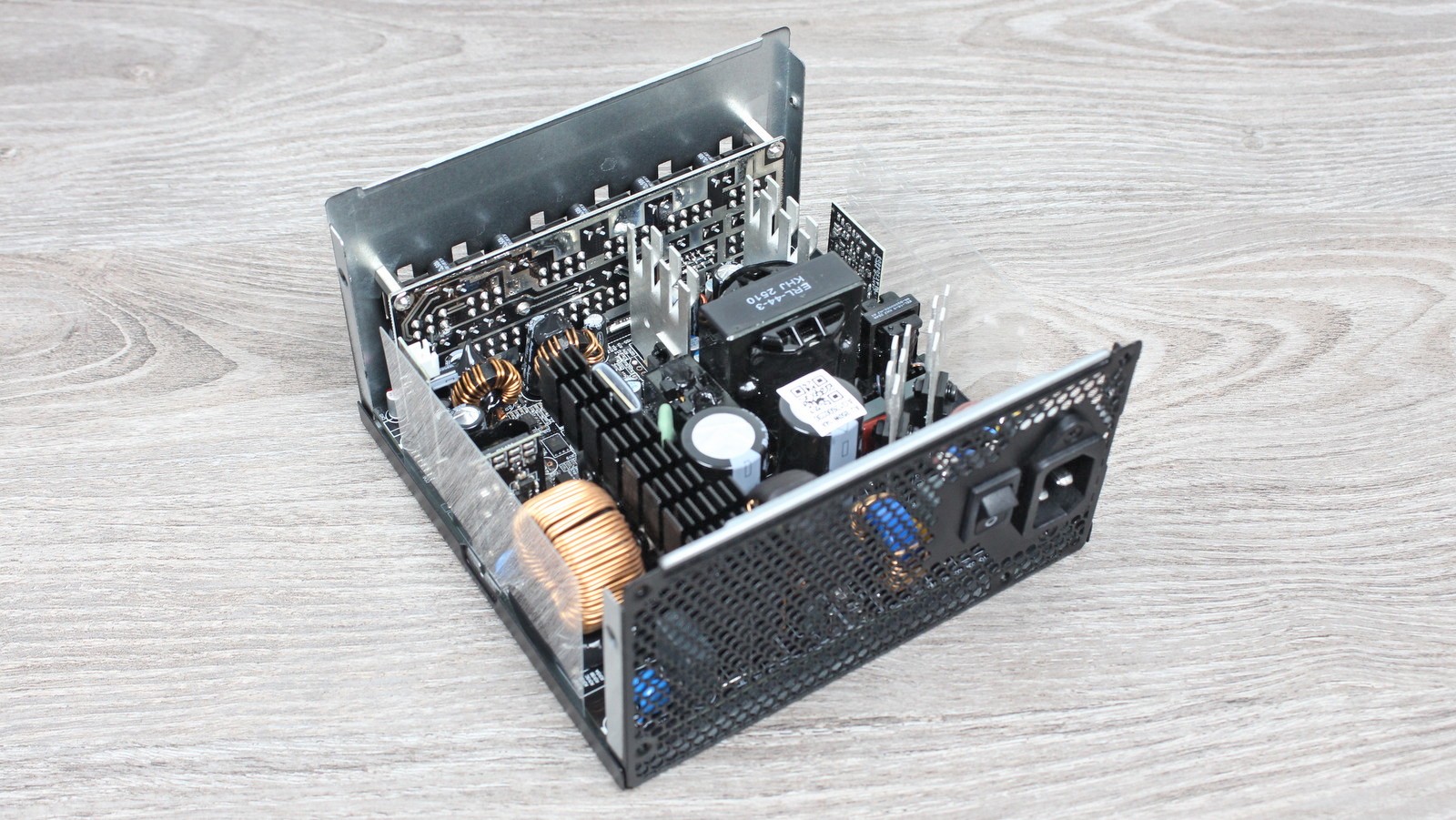

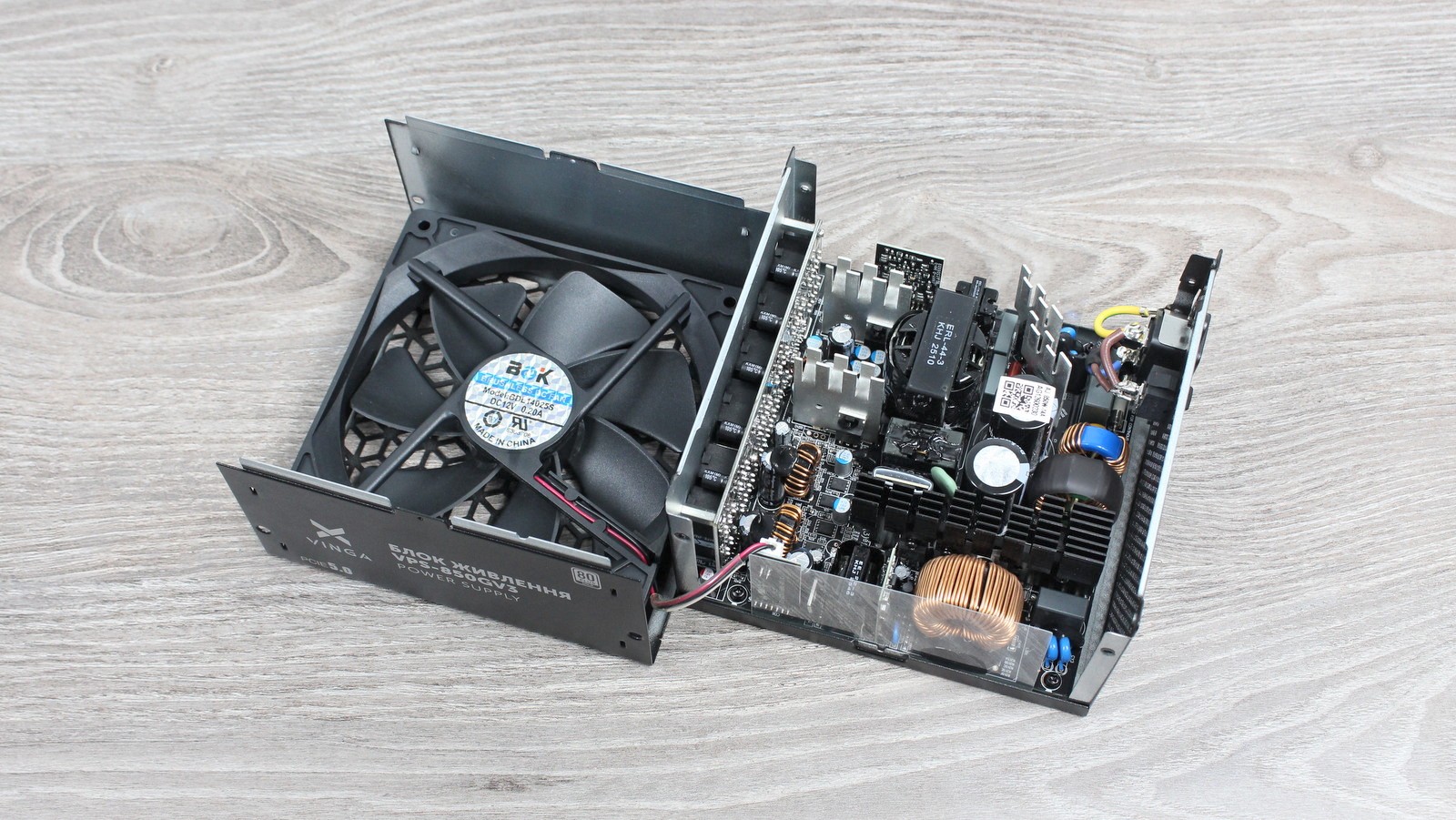

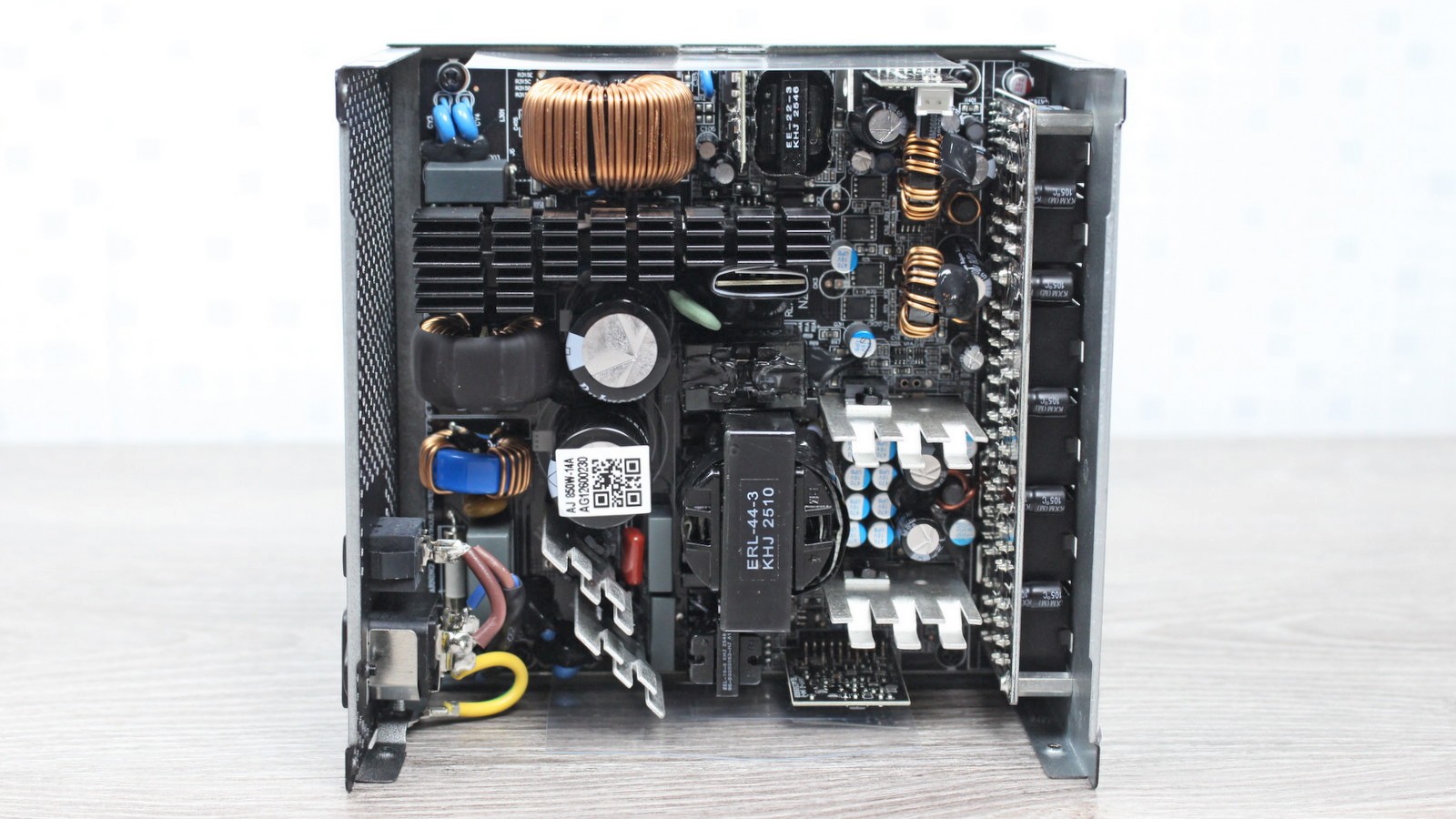

Тепер час відкрити корпус і роздивитися, які компоненти працюють всередині блока живлення.

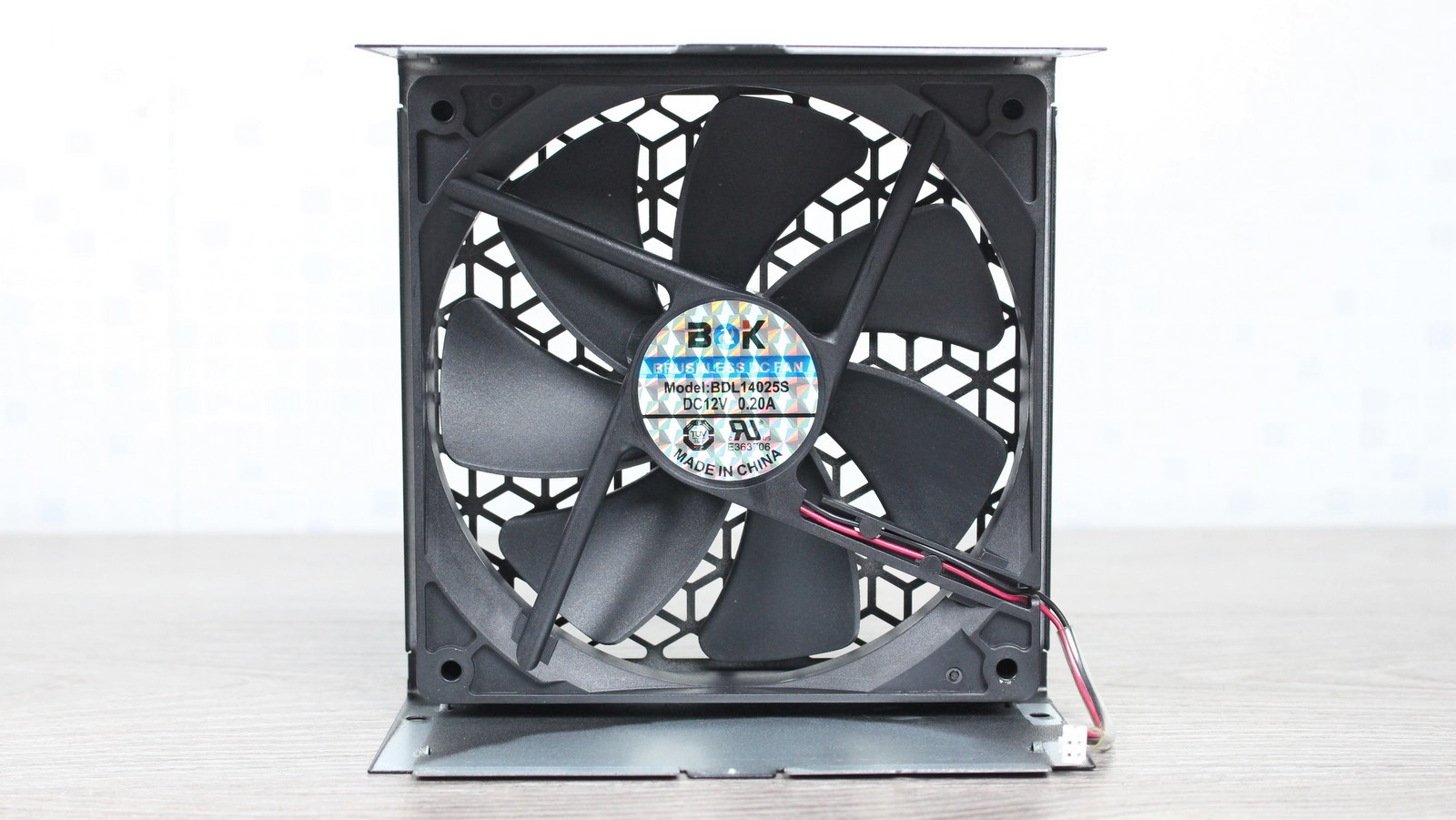

140-мм вентилятор BDK BDL14025S аналогічний тому, що використовується у 750-ватнику — споживає він не більше 2,4 Вт (12 в при 0,2 А). Інформації про підшипник в його основі немає, але літера «S» у маркуванні, найімовірніше, натякає на використання бюджетної втулки (sleeve bearing).

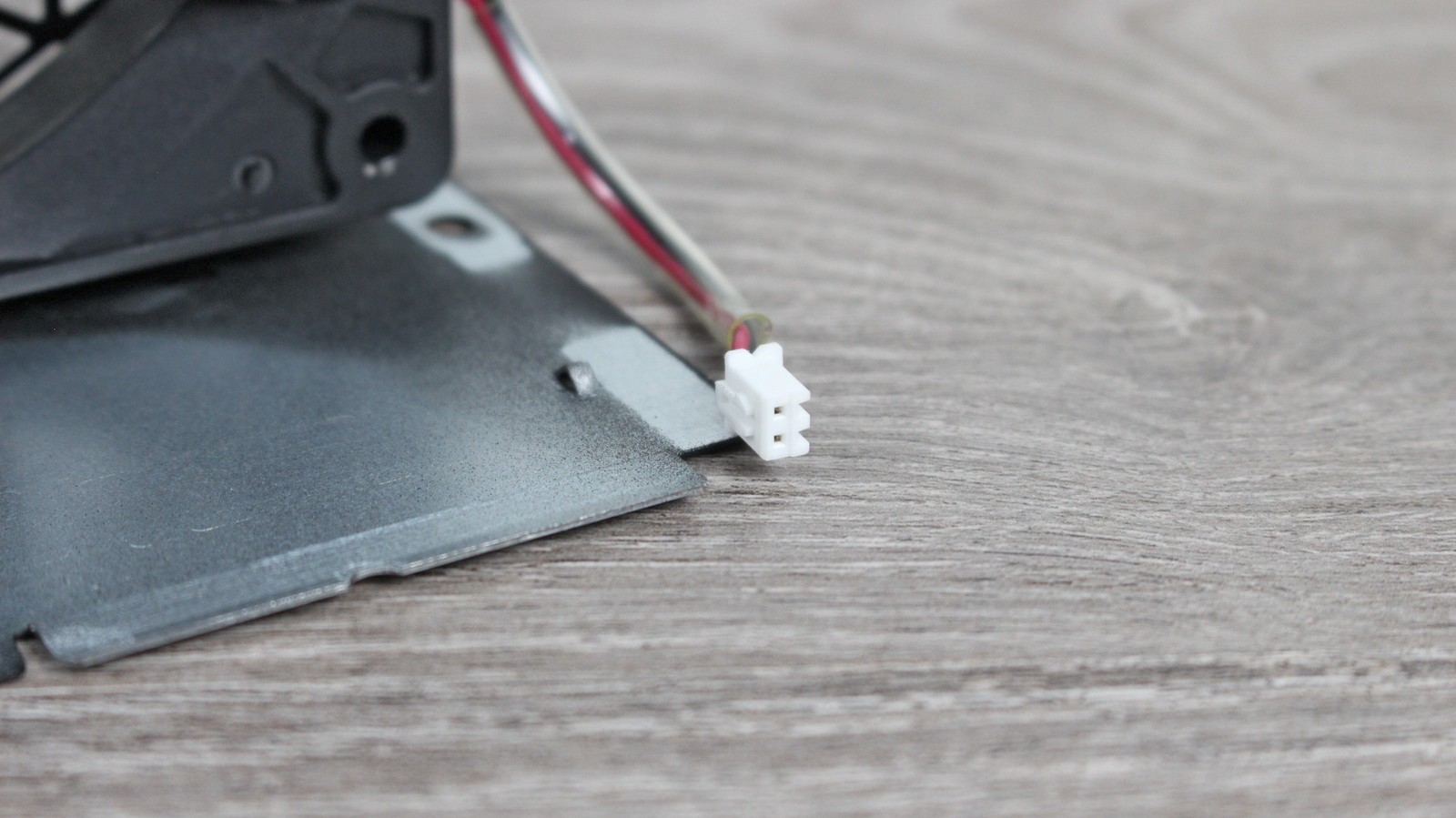

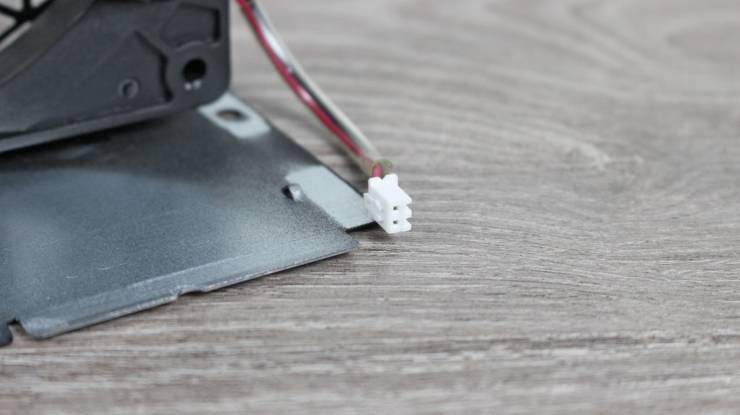

Живлення до нього подається через знімний 2-контактний конектор.

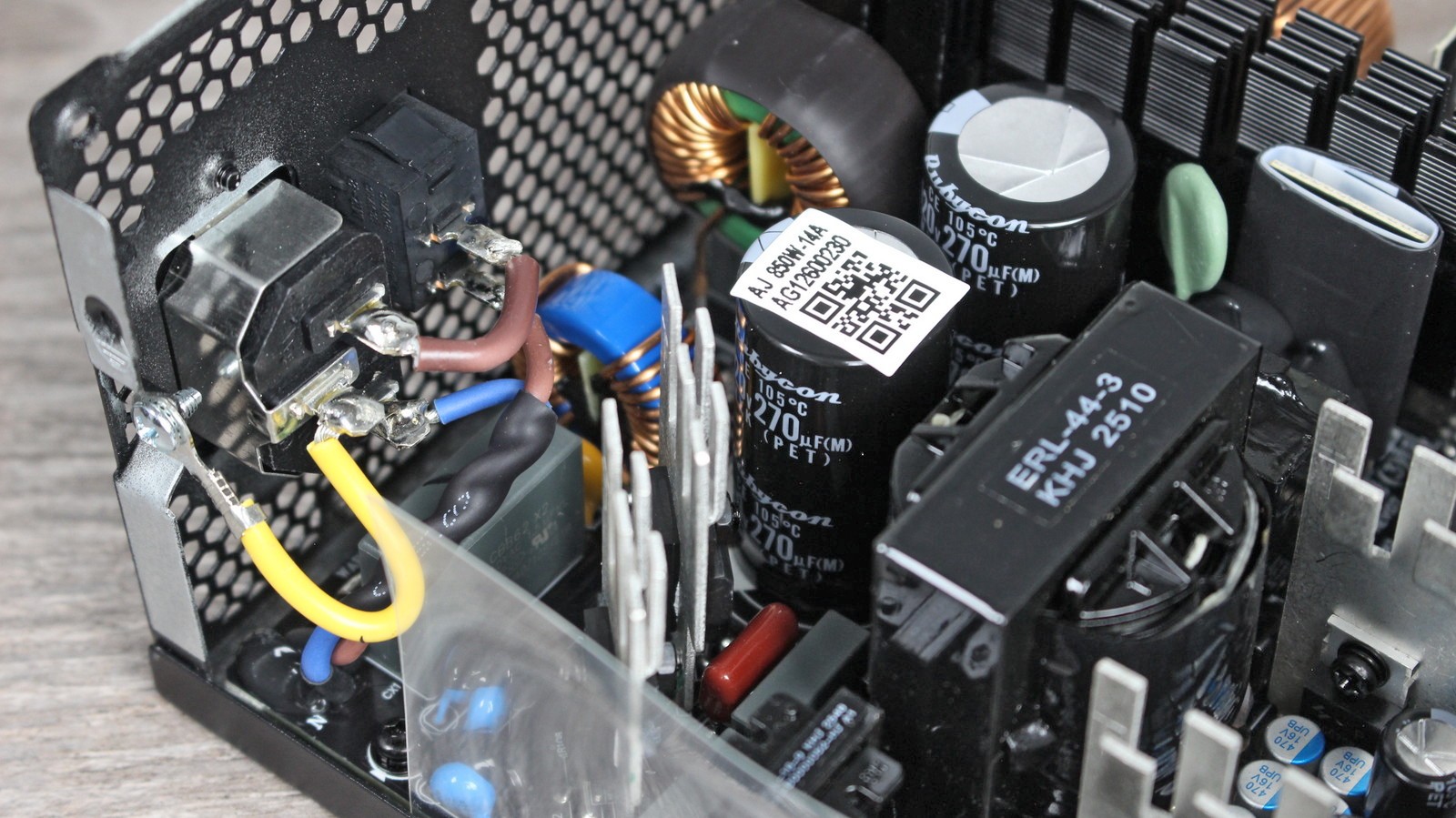

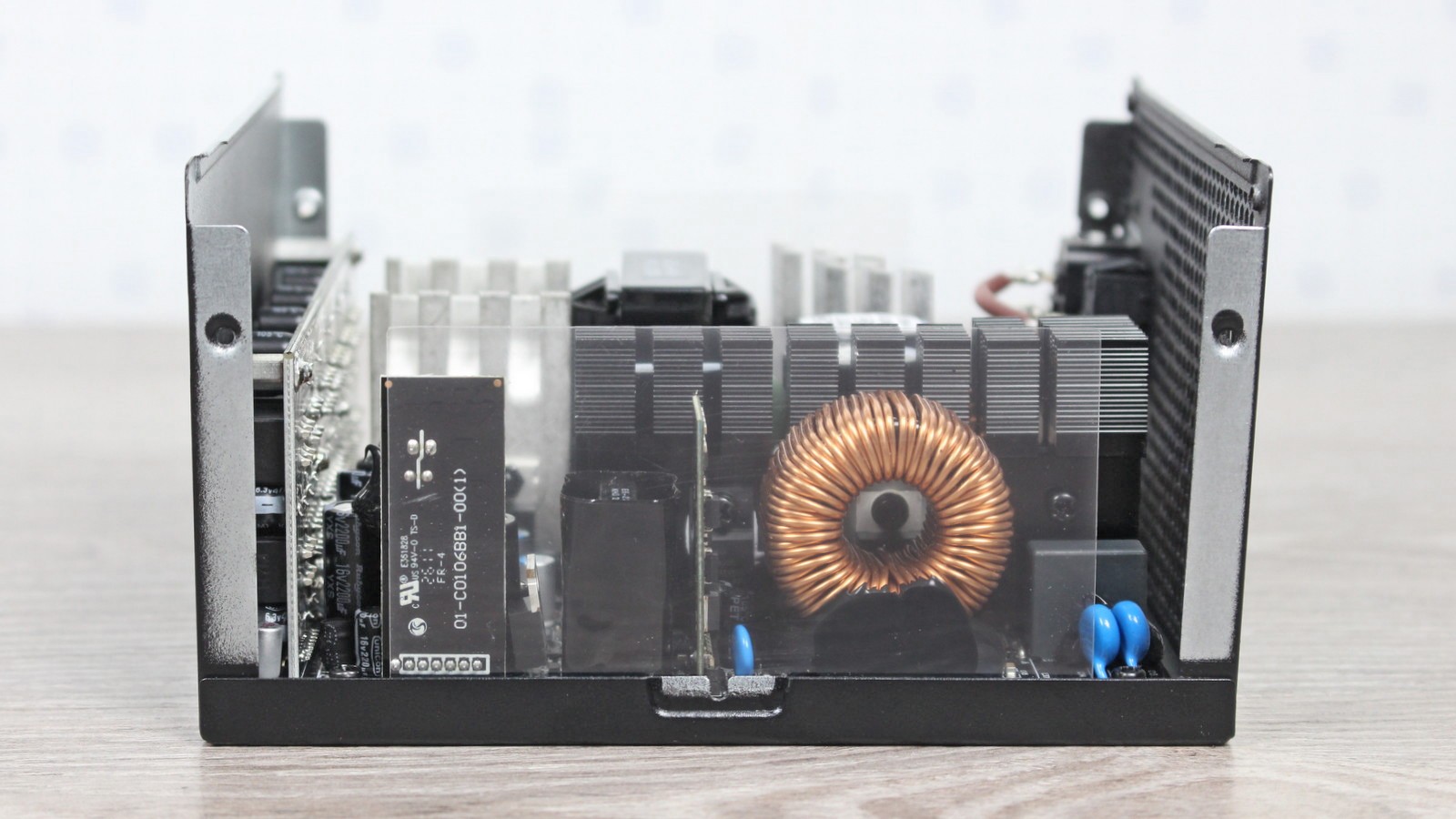

Тепер про схемотехніку Vinga 850W (VPS-850GV3). EMI-фільтр включає усі необхідні компоненти: пару котушок, X- та Y-конденсатори, варистор і запобіжник. Також у складі пристрою є термістор для захисту від високих пускових струмів.

Чорний радіатор охолоджує діодні збірки та силові елементи активного коректора коефіцієнта потужності (APFC). До складу останнього входить також чималенький дросель.

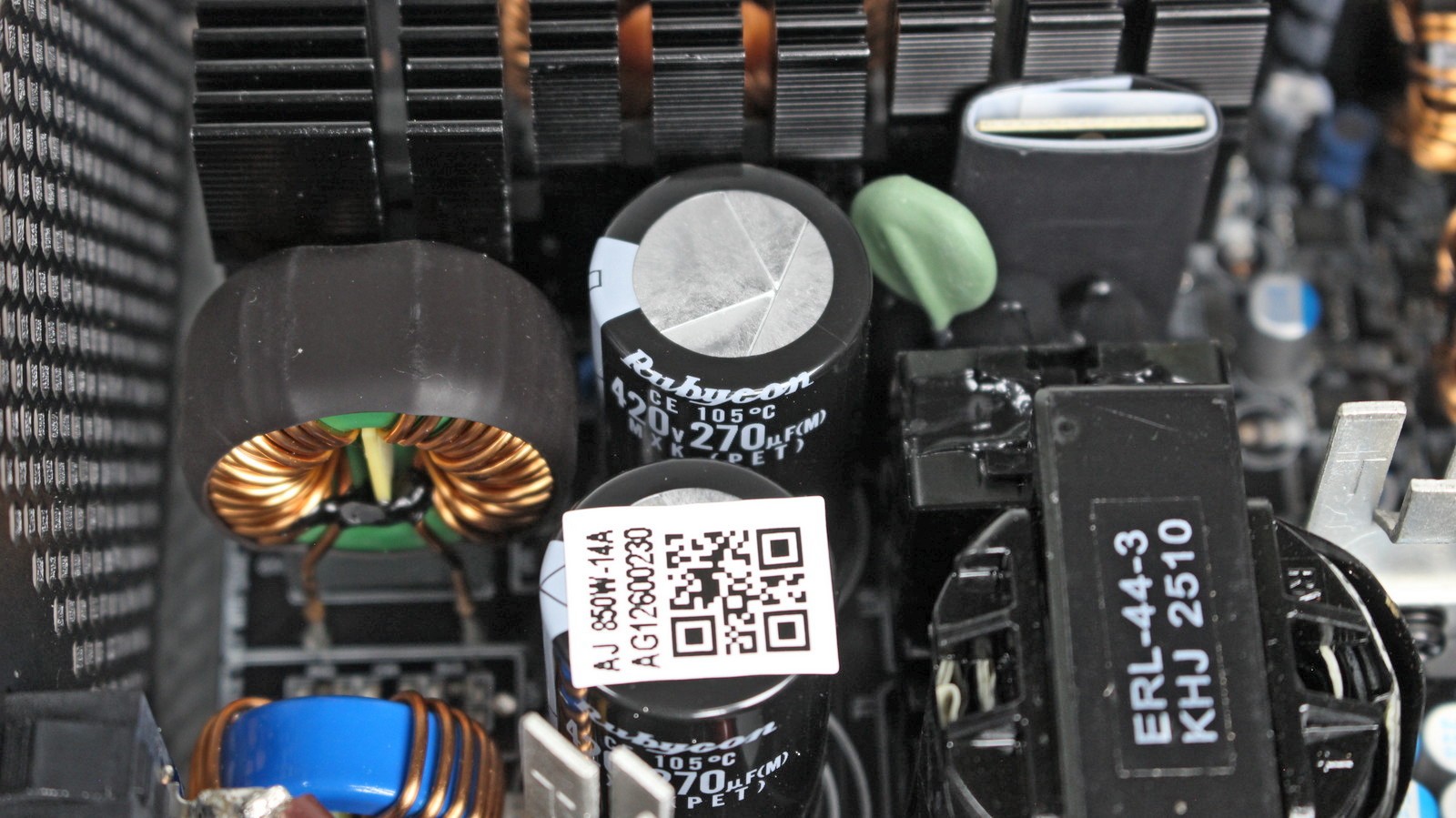

Два вхідні конденсатори мають ємність 540 мкФ (2 × 270 мкФ), що не дуже багато як для 850-ватника. З іншого боку, це високотемпературні японські електроліти Rubycon, які відрізняються високою якістю виконання.

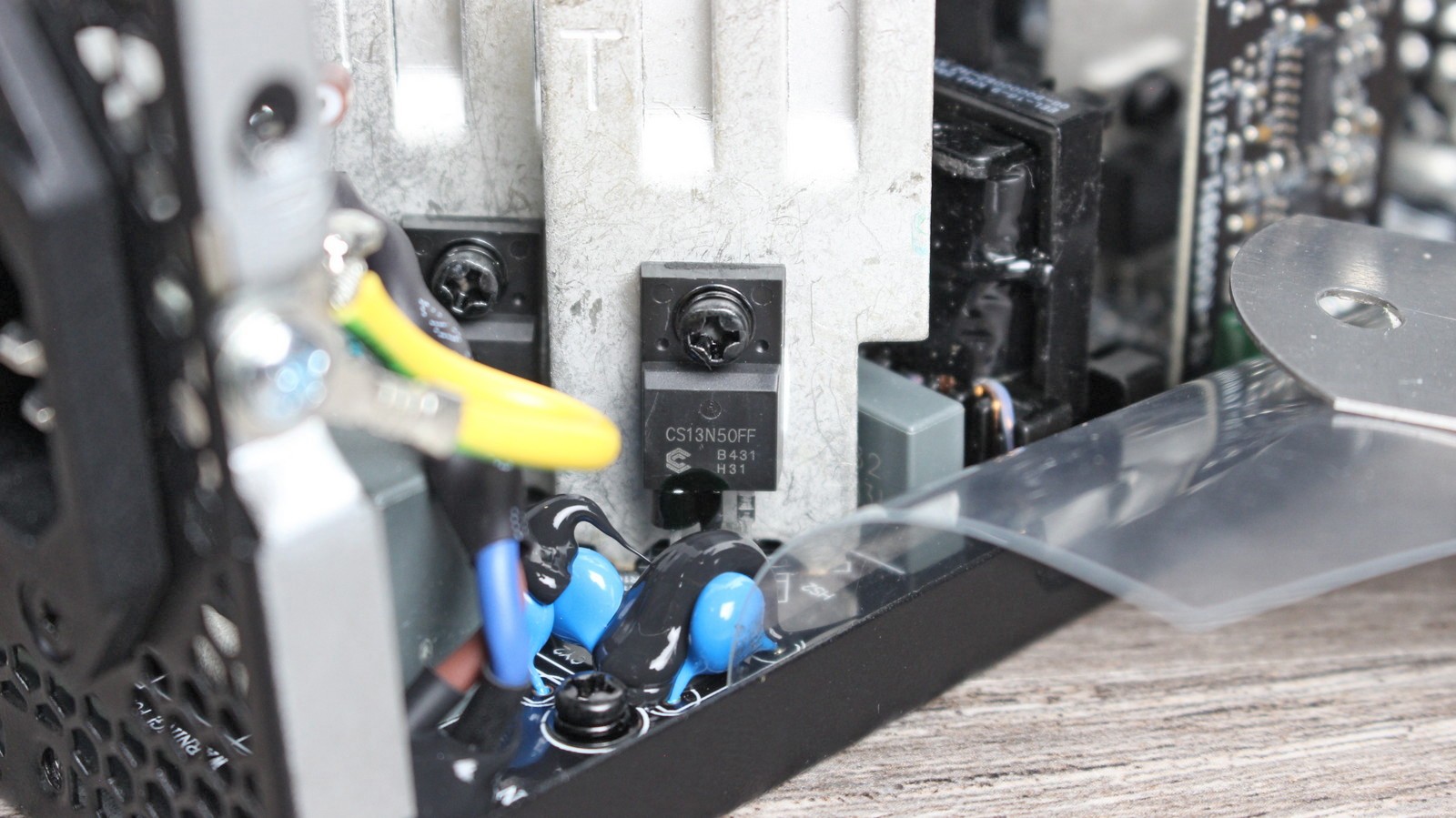

Half Bridge-схема замаскована під Full Bridge за рахунок подвоєних ключів на парі радіаторів-гребінців. Використовувані чотири транзистори CS13N50FF китайського походження тут ідентичні таким у складі 750-ватної моделі.

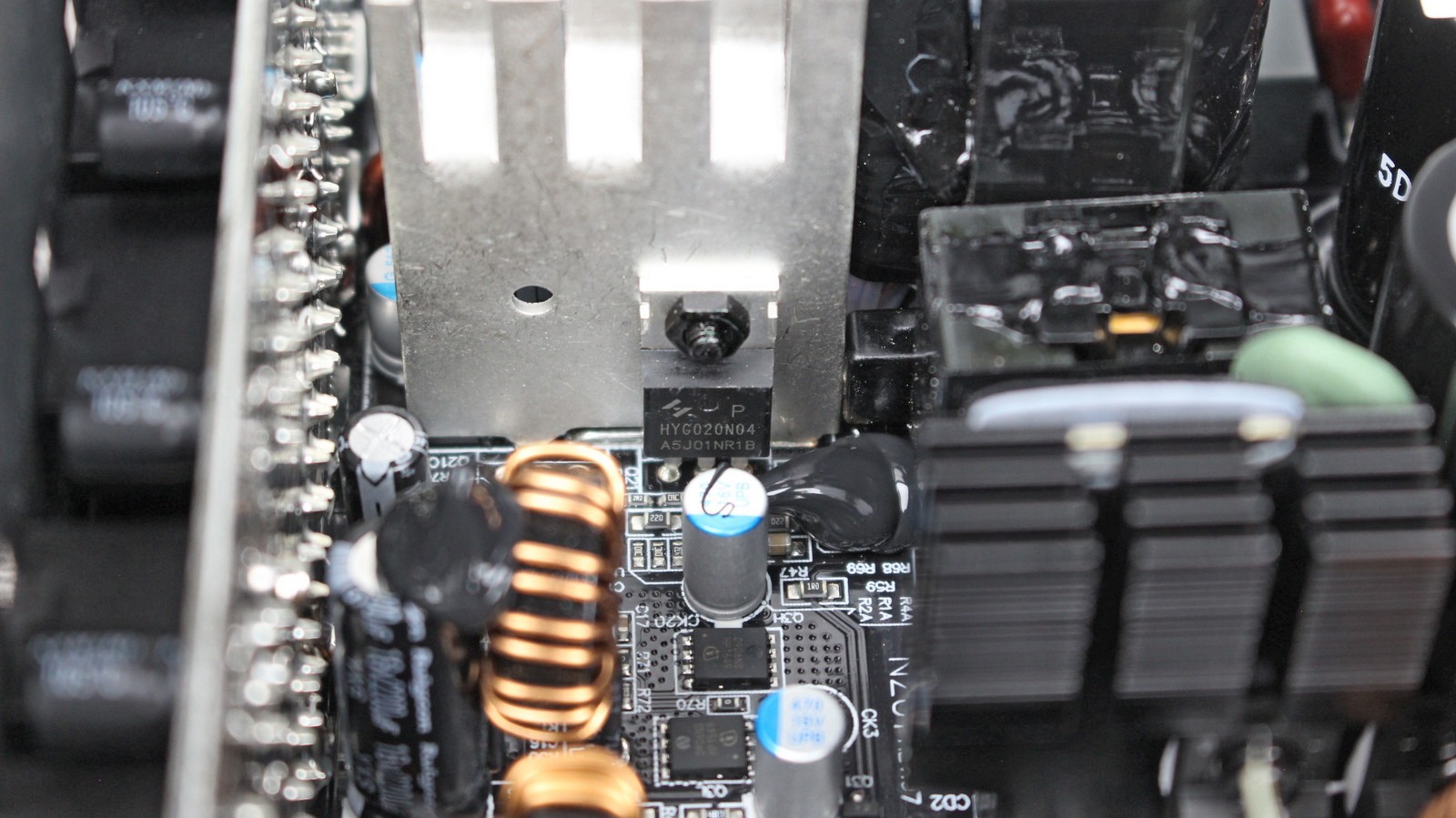

Своєю чергою синхронний випрямляч складається із китайських польовиків HUAYI Semiconductor HYGO20N04 середньої якості. Вони використовуються і в інших моделях даної лінійки, тільки у 750- та 850-ватників їх по чотири, тоді як у кіловатника — шість.

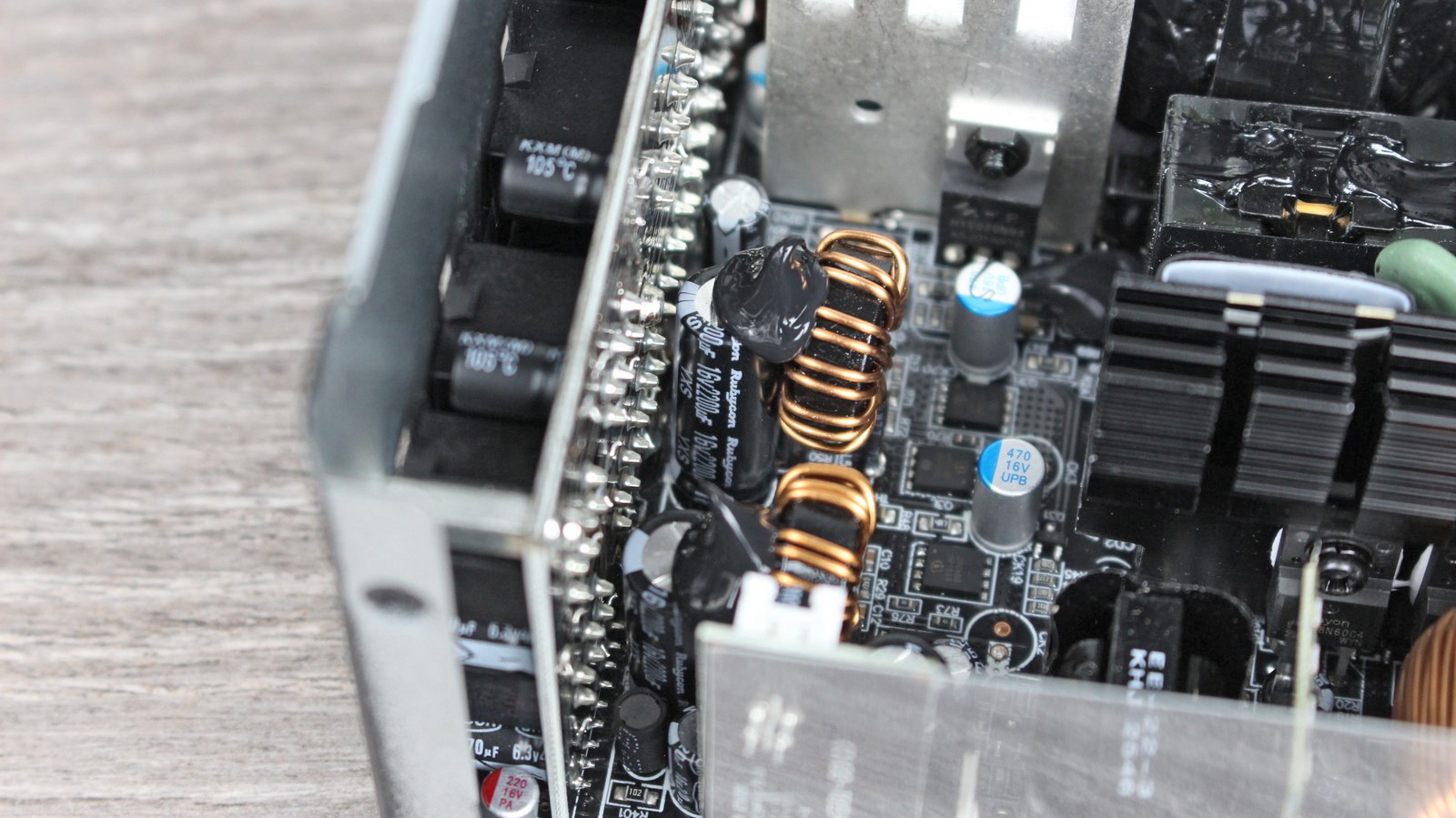

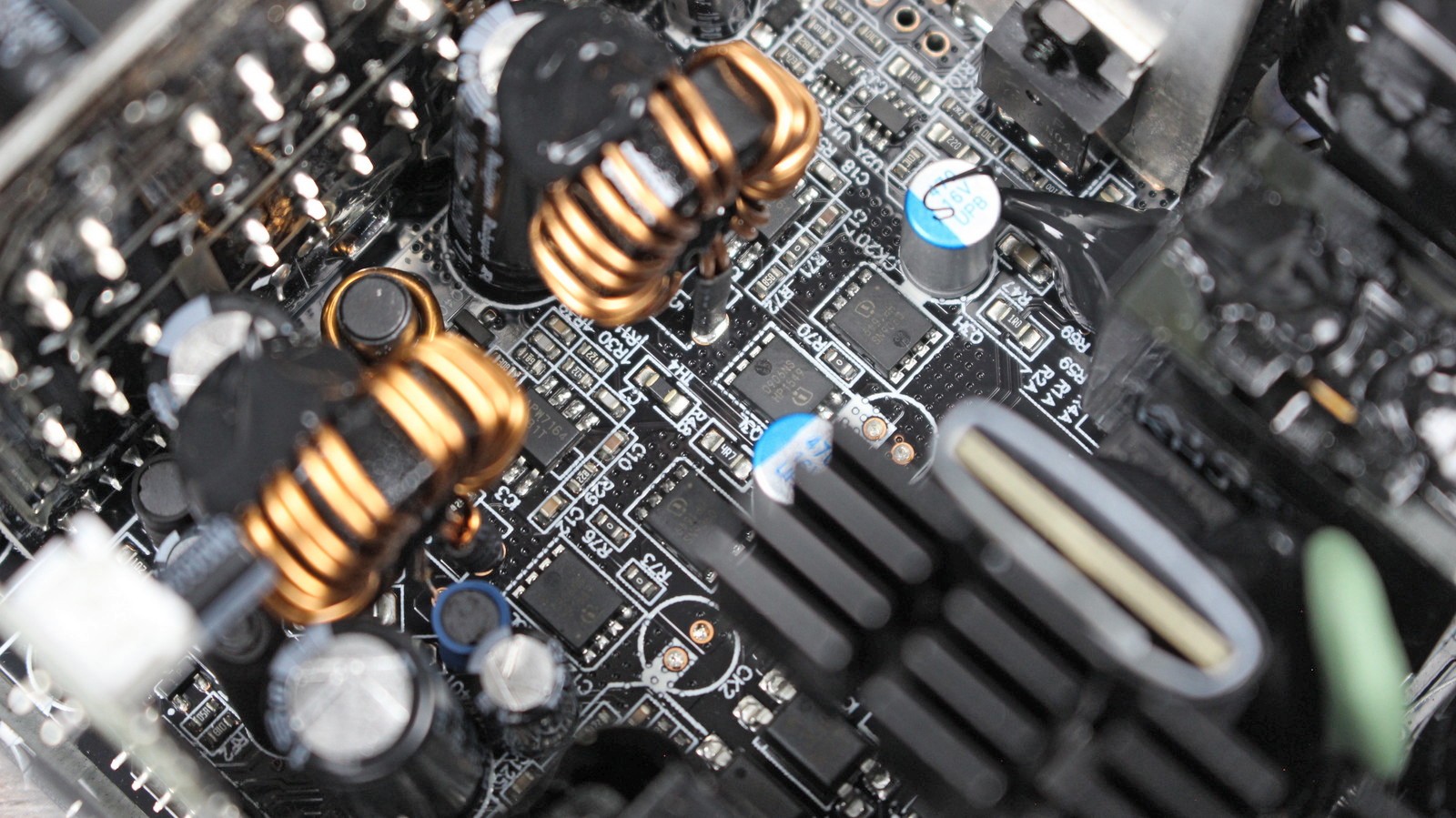

Згадані елементи формують напругу +12В, тоді як складові DC-DC-перетворювачів, що утворюють молодші канали +3,3В і +5В, розпаяні на основній друкованій платі.

Тут же видно польові транзистори від німецької Infineon та надійні твердотілі конденсатори.

Полімерні ємності є й у інших вузлах Vinga 850W (VPS-850GV3), а доповнюють їх електроліти від японських компаній Rubycon та Unicon.

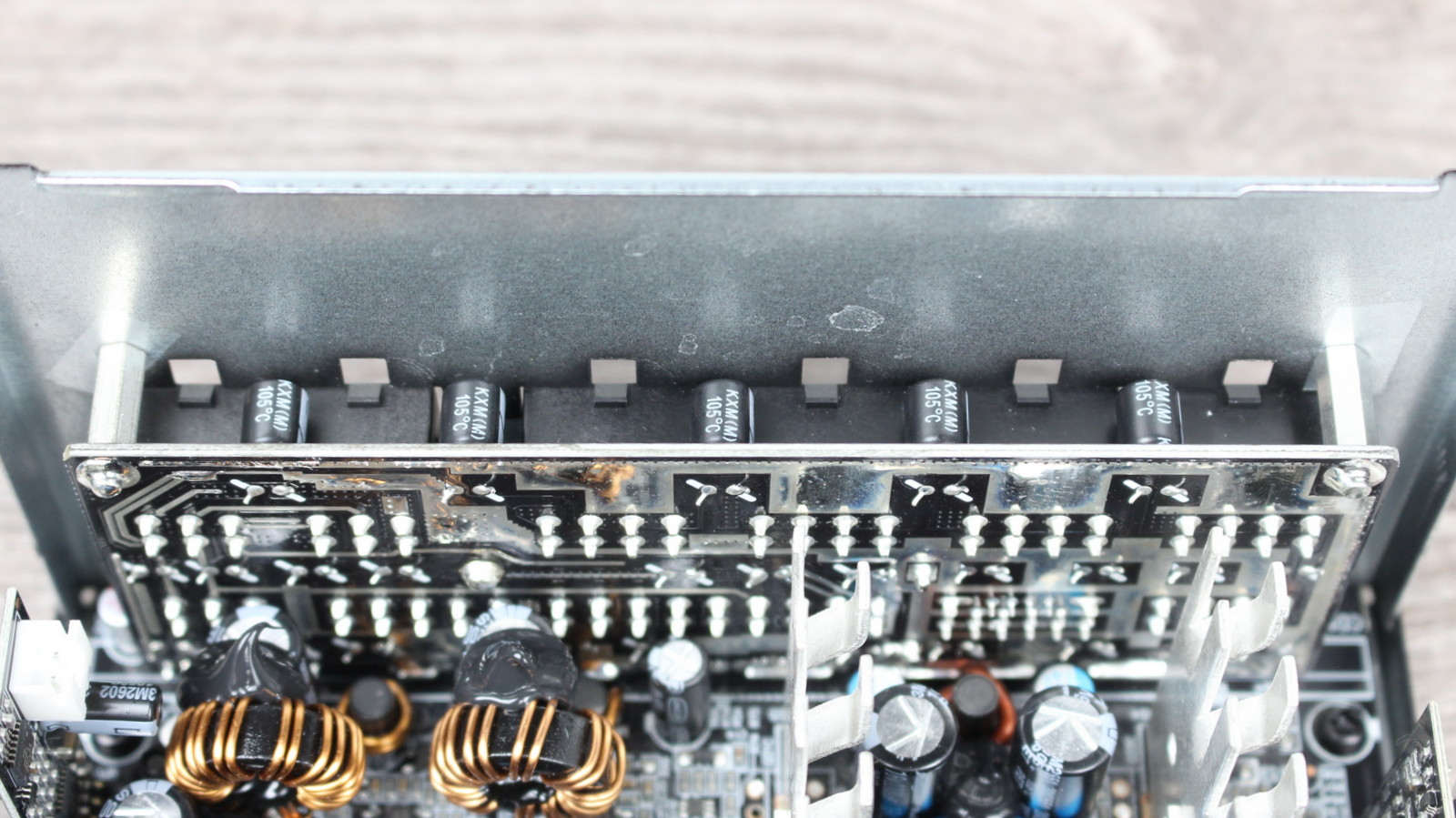

Струм до плати з вихідними роз’ємами надходить через струмопровідні доріжки. На ній також є чимало конденсаторів від Unicon.

Тестований блок живлення оснащений низкою захистів:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за струмом кожного каналу (OCP);
• від перегрівання (OTP).

Не згадується тут лише OPP — захист від перевантаження за потужністю.

Тестування

Час перевірити можливості Vinga 850W (VPS-850GV3) на практиці.

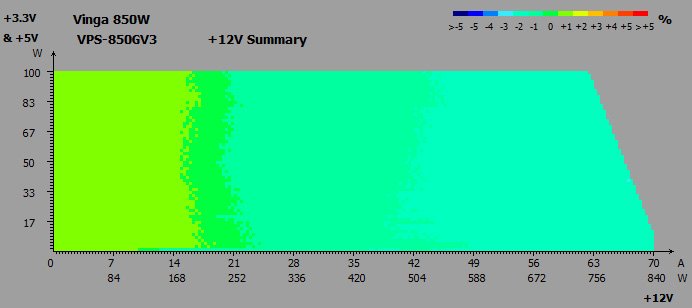

Крос-навантажувальні характеристики

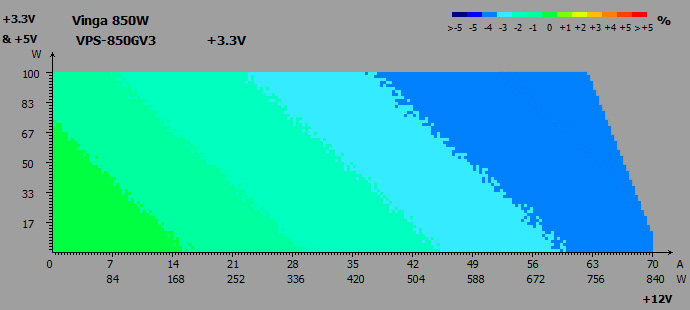

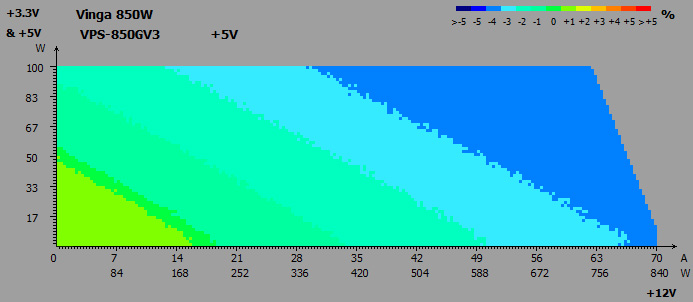

Почнемо з крос-навантажувальних характеристик трьох основних ліній, де стандарт ATX12V допускає відхилення напруг у межах ±5% від номіналу.

За результатами тестування були зафіксовані такі відхилення:

• лінія +3,3В: від -4% до 0%;
• лінія +5В: від -4% до +1%;
• лінія +12В: від -2% до +1%.

Усі отримані значення перебувають у межах норми, а найзатребуваніший 12-вольтовий канал потішив мінімальними відхиленнями від номіналу.

Чергова лінія живлення +5VSB

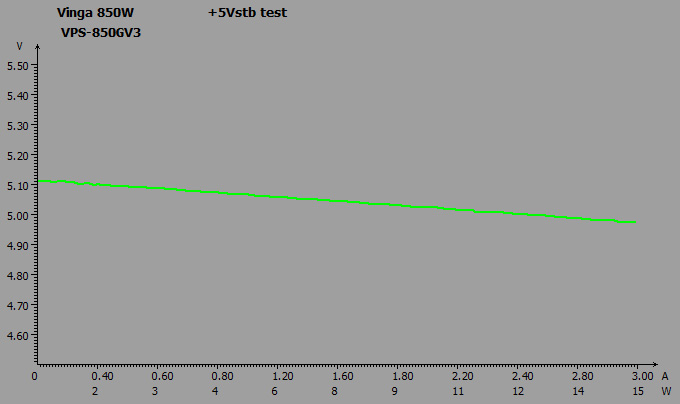

Напруга на черговій лінії живлення також відхилялася у вузькому діапазоні — від 5,11 до 4,98 В (від +2,2% до -0,4%).

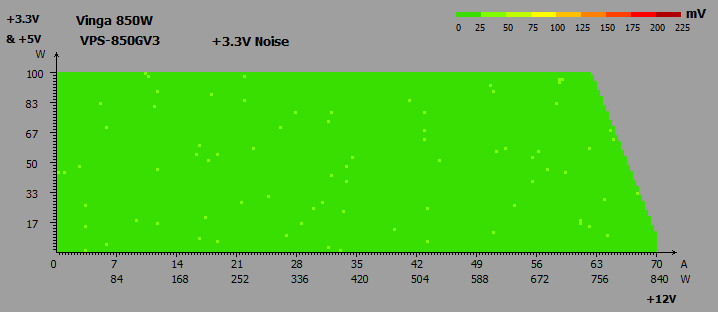

Шуми і пульсації

Для стандарту ATX12V передбачені такі допустимі норми (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

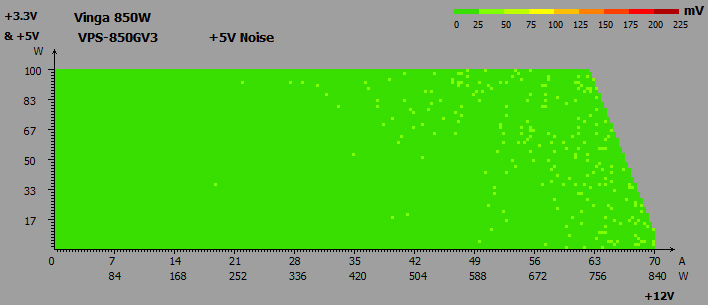

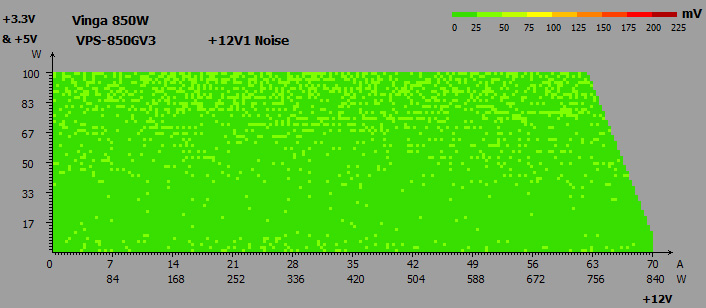

Пульсації на трьох основних лініях знаходилися в межах 50 мВ — це хороший показник для молодших каналів і відмінний для +12В.

PF

Таблиця, що показує зміну PF залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Коефіцієнт PF досить високий: вже при 250-ватному навантаженні він досягає 0,93, а при 700 Вт — 0,98.

ККД

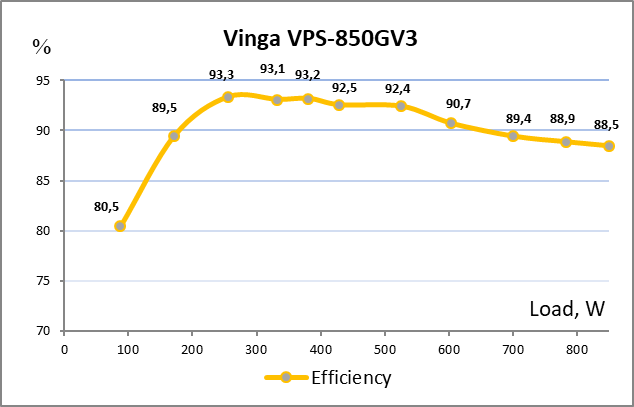

При навантаженні 20%, 50% і 100% від номіналу ККД перевищував відповідно 88%, 92% і 88%, що підтверджує відповідність сертифікату 80 PLUS Gold. А на проміжку навантажень від 250 до 380 Вт він перевищував 93%.

Система охолодження

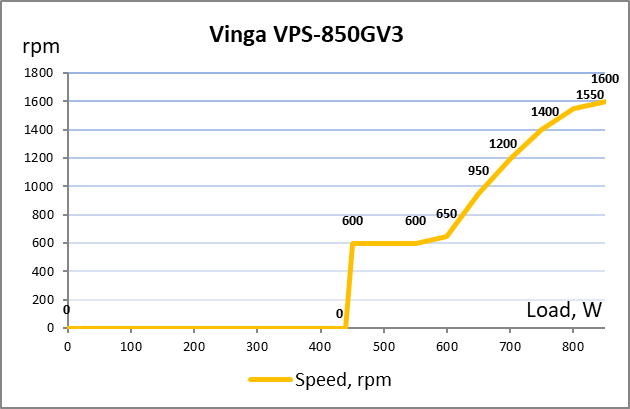

Алгоритм роботи системи охолодження блока живлення Vinga 850W (VPS-850GV3) дуже нагадує такий у 750- та 1000-ватних моделей. Так, при навантаженні до 450 Вт вентилятор не обертався, далі тихо стартував зі швидкістю 600 об/хв. До позначки 650 Вт він дуже тихий, до 750 Вт — тихий, а до 850 Вт шум від пропелера нижчий за середній.

Температурний режим

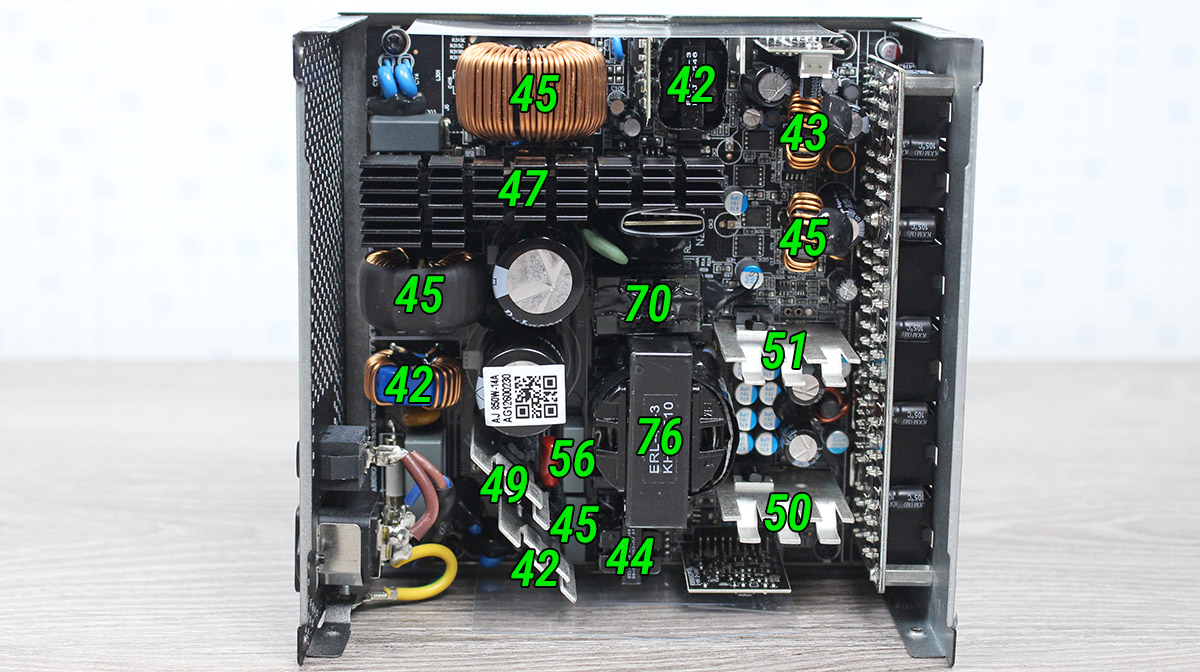

Карта температур була отримана при навантаженні 800 Вт протягом 15 хв. Найгарячішим елементом традиційно став головний трансформатор, щоправда, прогрівся він лише до 76°C – це відмінний показник. Інші вузли були ще холоднішими.

Під час цих вимірювань у приміщенні було досить тепло — +26°C.

Випробування на реальній конфігурації

Компонент	Модель
Процесор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
Кулер	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативна пам’ять	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Відеокарти	ASUS ROG STRIX GeForce RTX 3090 Ti ASUS ROG STRIX GeForce RTX 2080 Ti
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Можливості Vinga 850W (VPS-850GV3) ми перевірили на системі зі 105-ватним процесором та парою відеокарт із TDP 450 та 250 Вт. Вимірювання проводилися у режимах «Простій» та «Максимальне навантаження» (за допомогою тесту FurMark Donut (GK) в утиліті MSI Kombuster). У результаті були отримані такі значення:

Відхилення напруг знаходилися в дуже скромних межах — від 0,6% до 2,3%, що є відмінним результатом. Незначною була і різниця між значеннями у простої та при навантаженні — до 0,9%. Тож загалом вихідні показники заслуговують високої оцінки.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додачу тестований пристрій споживає незначні 3 Вт у вимкненому стані комп’ютера та 4 Вт у сплячому режимі.

Підсумок

У підсумку Vinga 850W (VPS-850GV3) дуже нагадує 750- та 1000-ватні моделі, протестовані нами раніше. Тут маємо ті ж японські електроліти та полімерні конденсатори у всіх ключових вузлах, модульні кабелі в обплетенні та, хоч і не найсвіжіший, але все ще актуальний стандарт PCIe 5.0.

Нам сподобалася і система охолодження: за невеликого навантаження вентилятор не працює, причому пасивний режим охоплює приблизно половину всього діапазону навантажень. При цьому під час роботи блок демонструє невисоке нагрівання, що позитивно позначається як на акустиці, так і на умовах роботи внутрішніх компонентів.

Втім, без економії не обійшлося. Серед силових елементів є як компоненти німецького виробництва та іменитих китайських компаній, так і деталі, виробника яких нам взагалі не вдалося визначити. Та й вентилятор, найімовірніше, використовує простий підшипник ковзання. Можливо, саме тому виробник обмежився трирічною гарантією, хоча для блоків цього класу вже не рідкість зустріти п'ять і більше років.

Загалом Vinga 850W (VPS-850GV3) поєднує достатньо якісну елементну базу з сучасними можливостями та продуманим охолодженням, але при цьому має деякі цілком зрозумілі компроміси. Тож це ще один представник лінійки Vinga, де виробник намагався зберегти хороший баланс між оснащенням, характеристиками та кінцевою ціною.

Переваги:

• високий рівень ККД (80 PLUS Gold);
• DC-DC-перетворювачі у вторинному колі;
• використання японських високотемпературних електролітичних конденсаторів і полімерних елементів;
• хороша стабільність напруг;
• відсутність просідань напруг навіть при підключенні до потужної конфігурації;
• можливість роботи в широкому діапазоні мережевої напруги;
• три 6+2-контактні роз’єми PCIe та один 600-ватний PCIe 5.0 (12VHPWR);
• повністю модульні кабелі;
• ефективна та досить тиха система охолодження;
• безшумна робота до навантаження 450 Вт;
• невеликі розміри;
• доступна ціна.

Особливості:

• використання конектора PCIe 5.0 (12VHPWR) замість більш сучасного PCIe 5.1 (12V-2×6);
• вентилятор на основі підшипника ковзання.

Автор: Олесь Пахолок

Висловлюємо подяку компанії BRAIN Computers, офіційному представнику Vinga, за наданий для тестування блок живлення.
