Огляд Vinga 750W (VPS-750GV3): «золотий» 750-ватний блок живлення з дуже привабливою ціною

Маючи в гаманці менше ₴4000 або $90, уже можна придбати 750-ватний блок живлення із сертифікатом 80 PLUS Gold, який пропонує достатній запас потужності та високу енергоефективність. Водночас більшість таких моделей не можуть похвалитися модульною системою підключення кабелів і в кращому разі оснащуються конденсаторами тайванського виробництва. Втім, серед них трапляються рішення, які приємно дивують.

Одне з них — Vinga 750W (VPS-750GV3), оснащений модульними кабелями та якісними японськими конденсаторами. Як цей пристрій показує себе на практиці, які ще переваги пропонує та на чому виробник усе ж вирішив заощадити — про це далі в матеріалі.

Специфікація

Модель	Vinga 750W (VPS-750GV3)
Тип	ATX12V 3.0
Максимальна потужність, Вт	750
Потужність по каналу +12В, Вт	748,8
Потужність ліній +3,3В і +5В, Вт	100
Кількість ліній +12В	1
Максимальний струм каналу +3,3В, А	20
Максимальний струм каналу +5В, А	20
Максимальний струм каналу +12В, А	62,4
Максимальний струм каналу -12В, А	0,4
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	3,0
Вхідна напруга, В	100 − 240
Вхідний струм, А	10
ККД, %	≤93
Сертифікація 80 PLUS	Gold
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≤99
PCIe-роз’ємів	3 (6+2-контактні)
Роз’єм PCIe 5.0 (12VHPWR)	1 (600 Вт)
Модульний	Так
Розміри вентилятора, мм	140 х 140 х 25
Тип підшипника вентилятора	Ковзання (Sleeve)
Захисти	OVP, UVP, OCP, OTP, SCP
Розміри (Д х Ш х В), мм	150 х 150 х 86
Гарантія, років	3
Сторінка пристрою	Vinga 750W (VPS-750GV3)
Сайт виробника	Vinga
Сторінка для купівлі	Vinga 750W (VPS-750GV3)

Паковання та комплект постачання

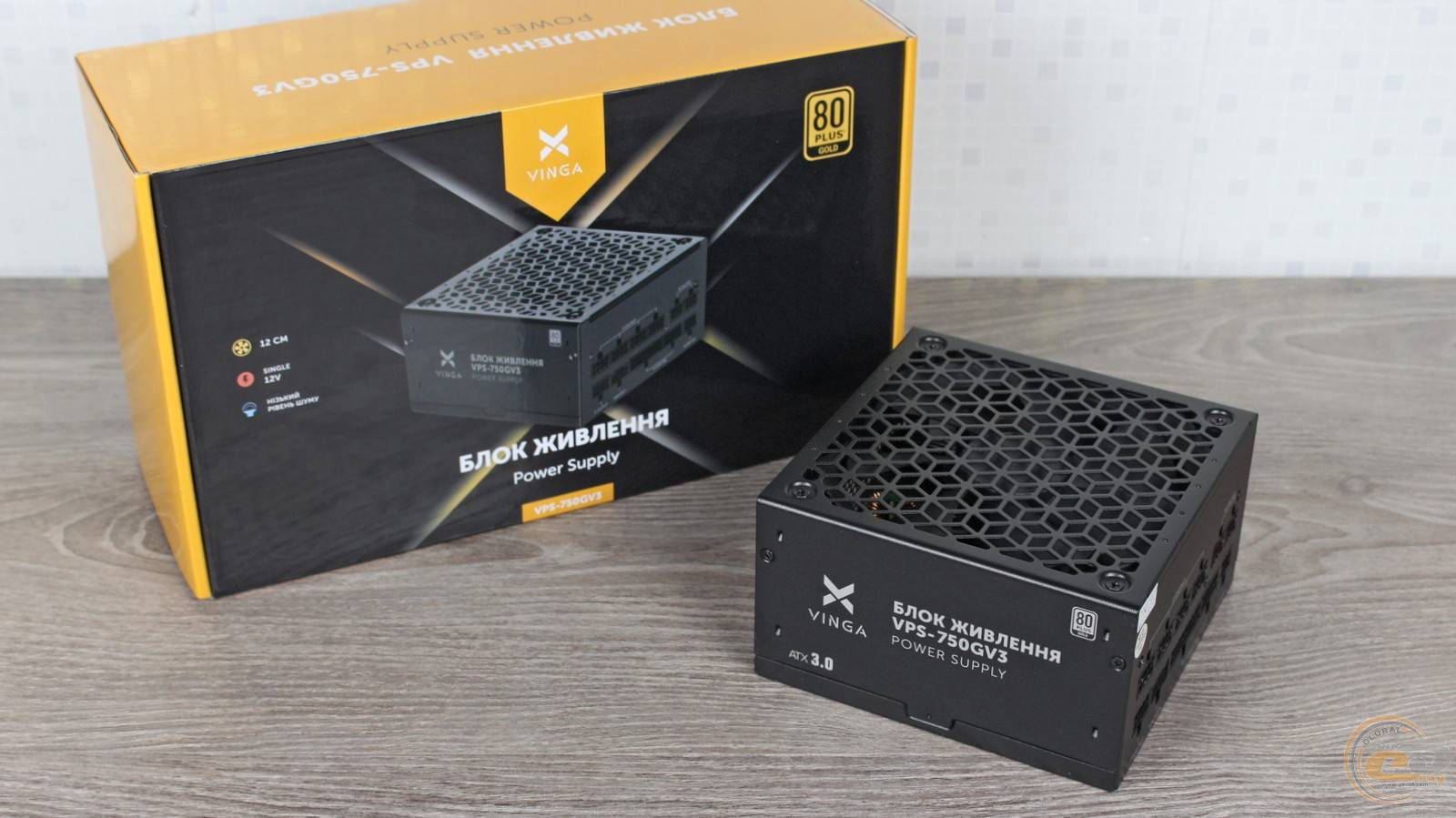

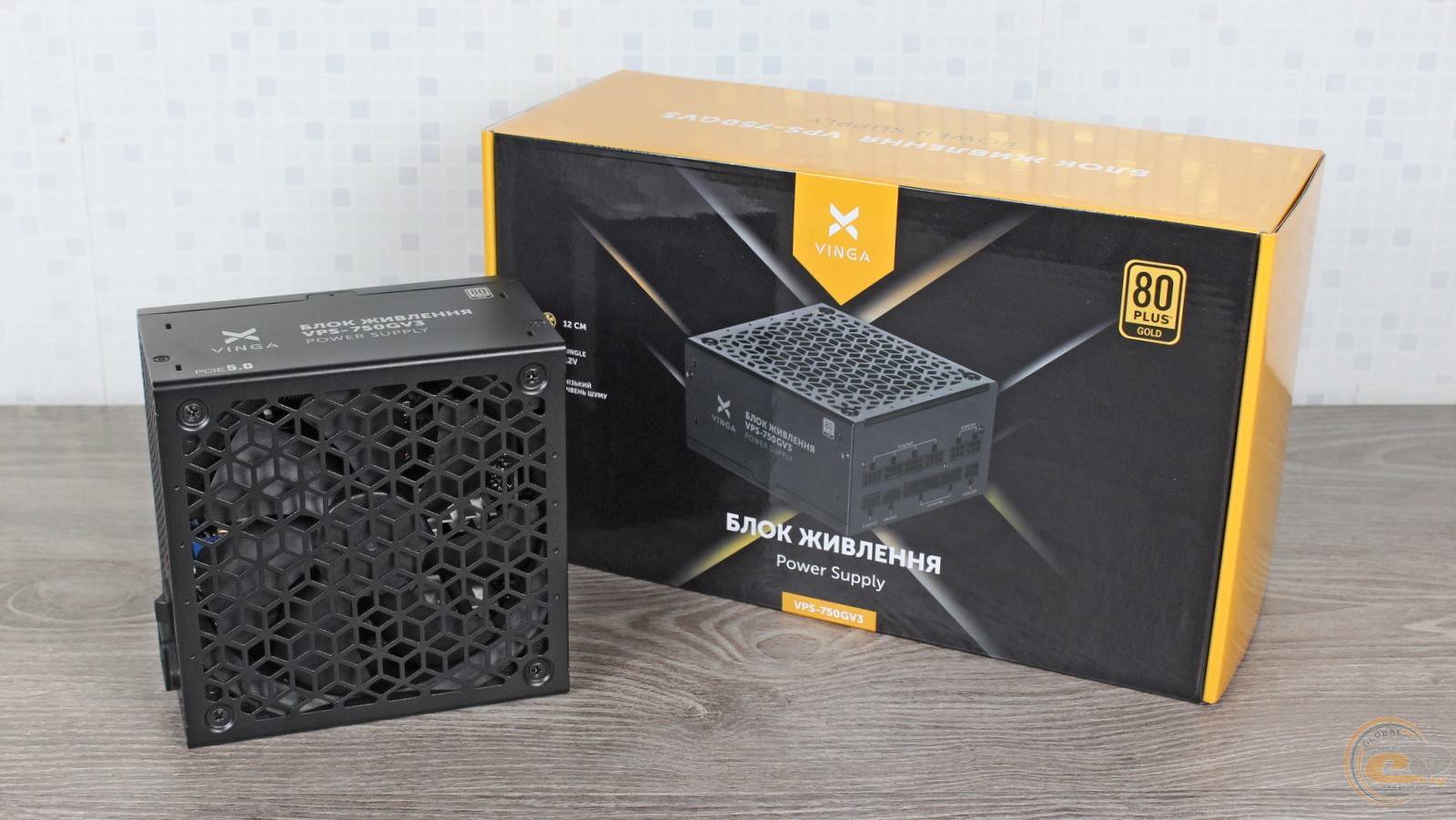

Коробка виконана у звичному для продукції Vinga стилі й одразу привертає увагу — на жаль, не лише дизайном, а й помилками. Тут двічі згадано використання 120-мм вентилятора, хоча насправді встановлений 140-мм. Крім того, зазначено 1 рік гарантії, тоді як реальний термін становить 3 роки. Український переклад також місцями трохи “кульгає”.

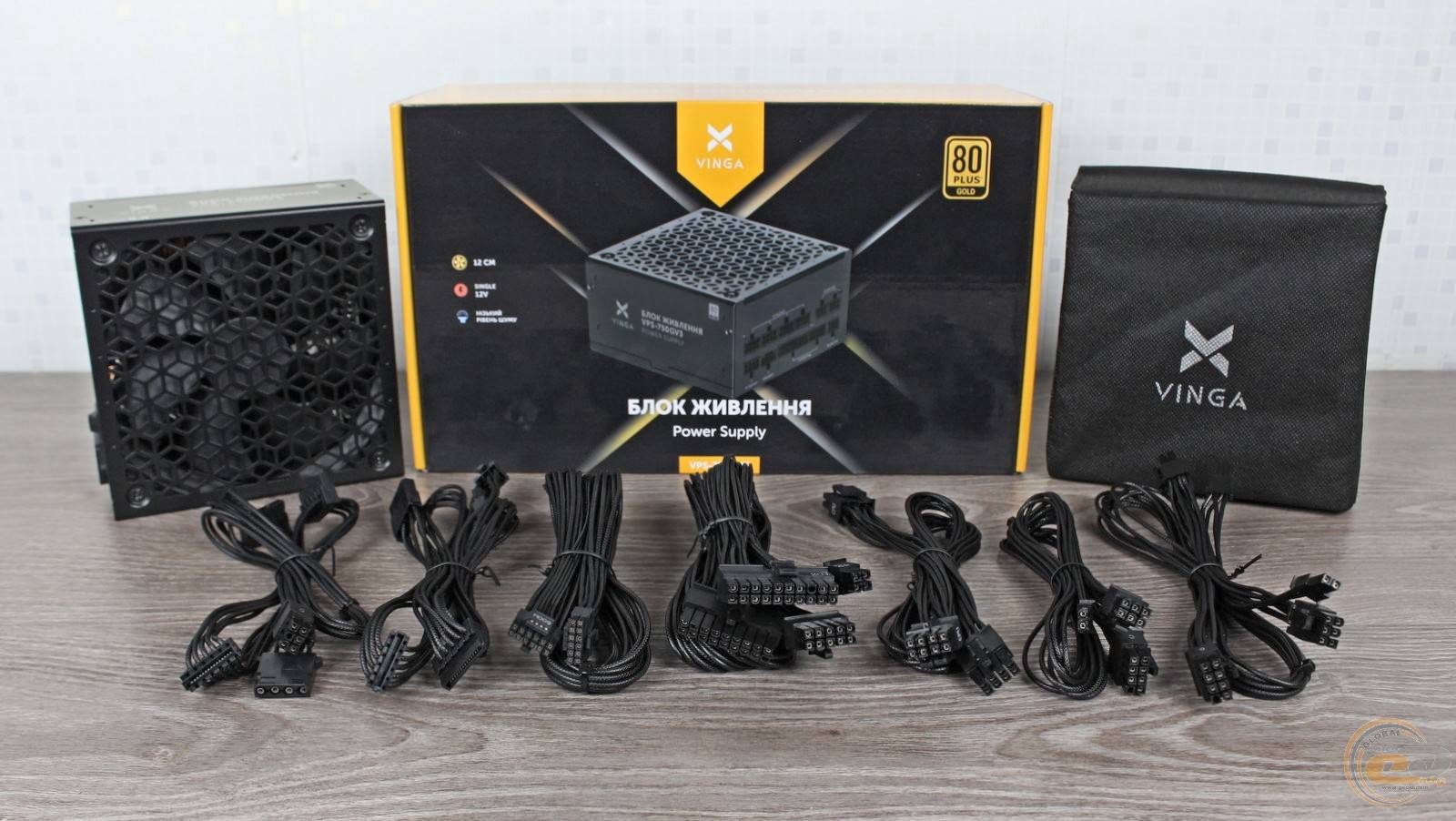

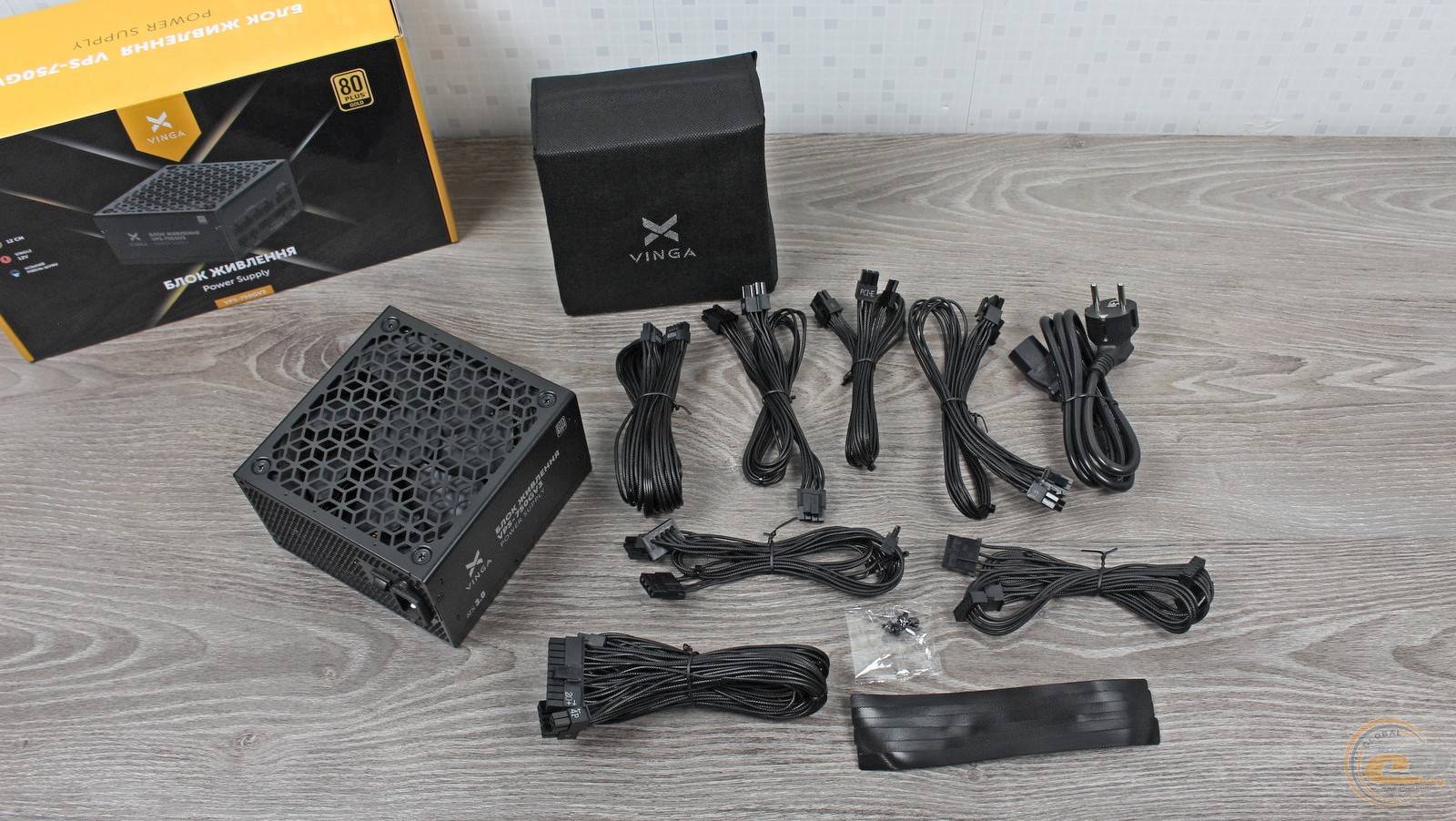

Комплектація блока живлення приємно дивує своєю повнотою. Окрім стандартного кабелю живлення, модульних кабелів та кріпильних гвинтів, у наборі також є чохол і набір стяжок-липучок.

Зовнішній вигляд

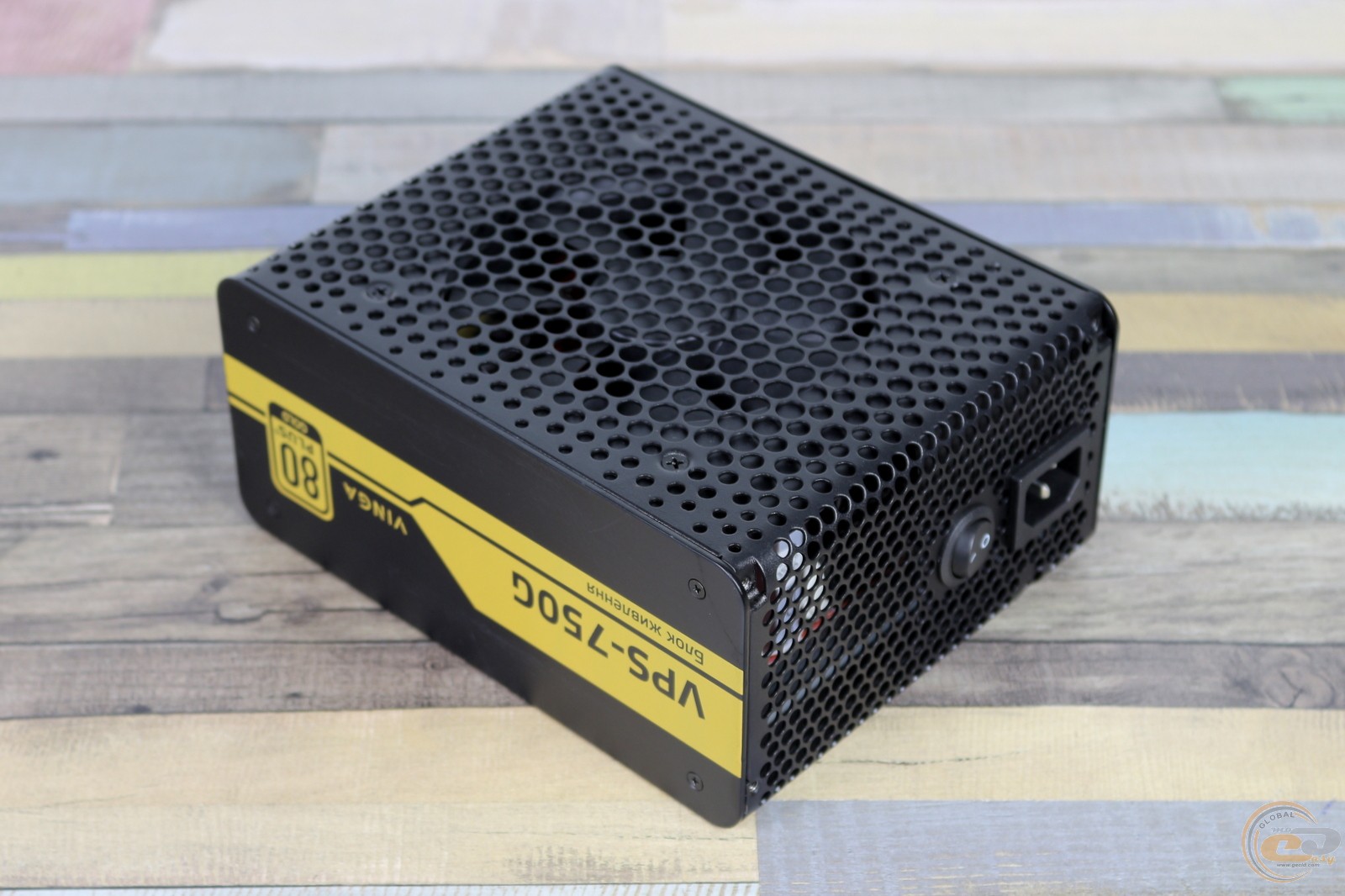

Vinga VPS-750G

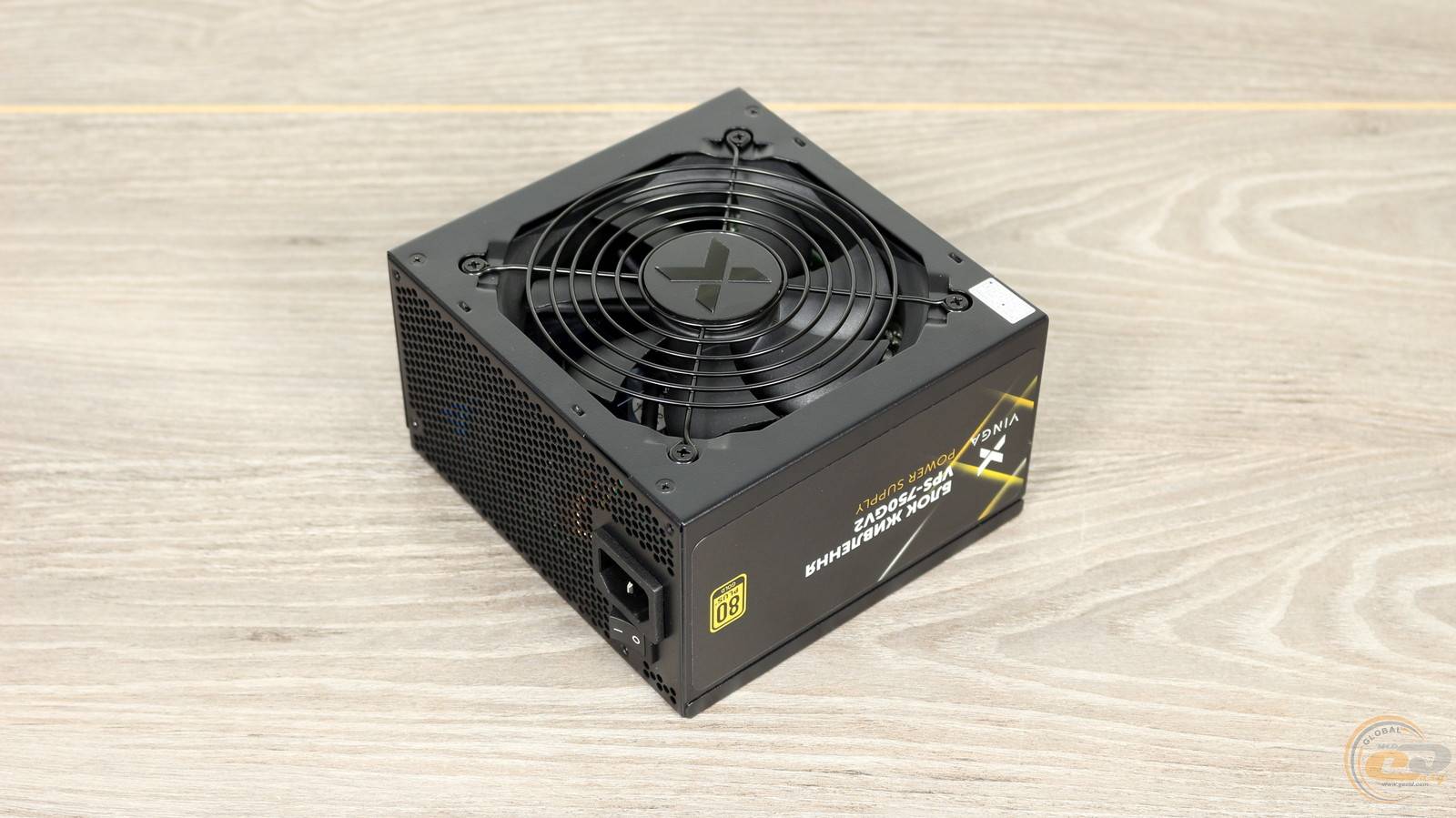

Vinga 750W (VPS-750GV2)

Vinga 750W (VPS-750GV3)

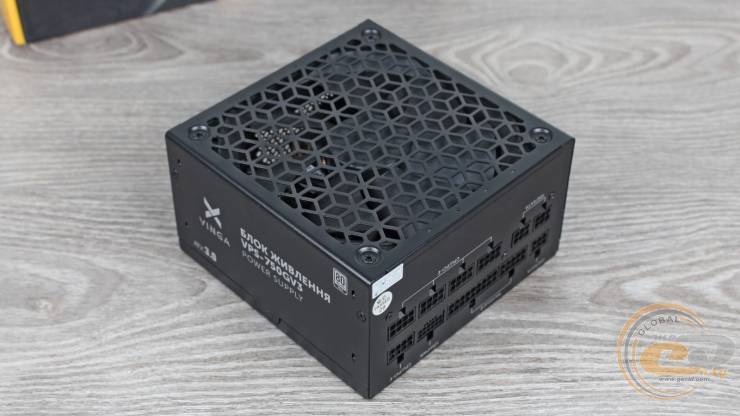

Схоже, що кожне нове покоління «золотих» блоків живлення змінює свою зовнішність, і це явно йде їм на користь. Vinga 750W (VPS-750GV3) виглядає сучасно та стримано: не настільки екстравагантно, як Vinga VPS-750G, і водночас не так просто, як Vinga 750W (VPS-750GV2). Крім того, габарити 150 × 150 × 86 мм дозволяють встановлювати його навіть у порівняно компактні корпуси.

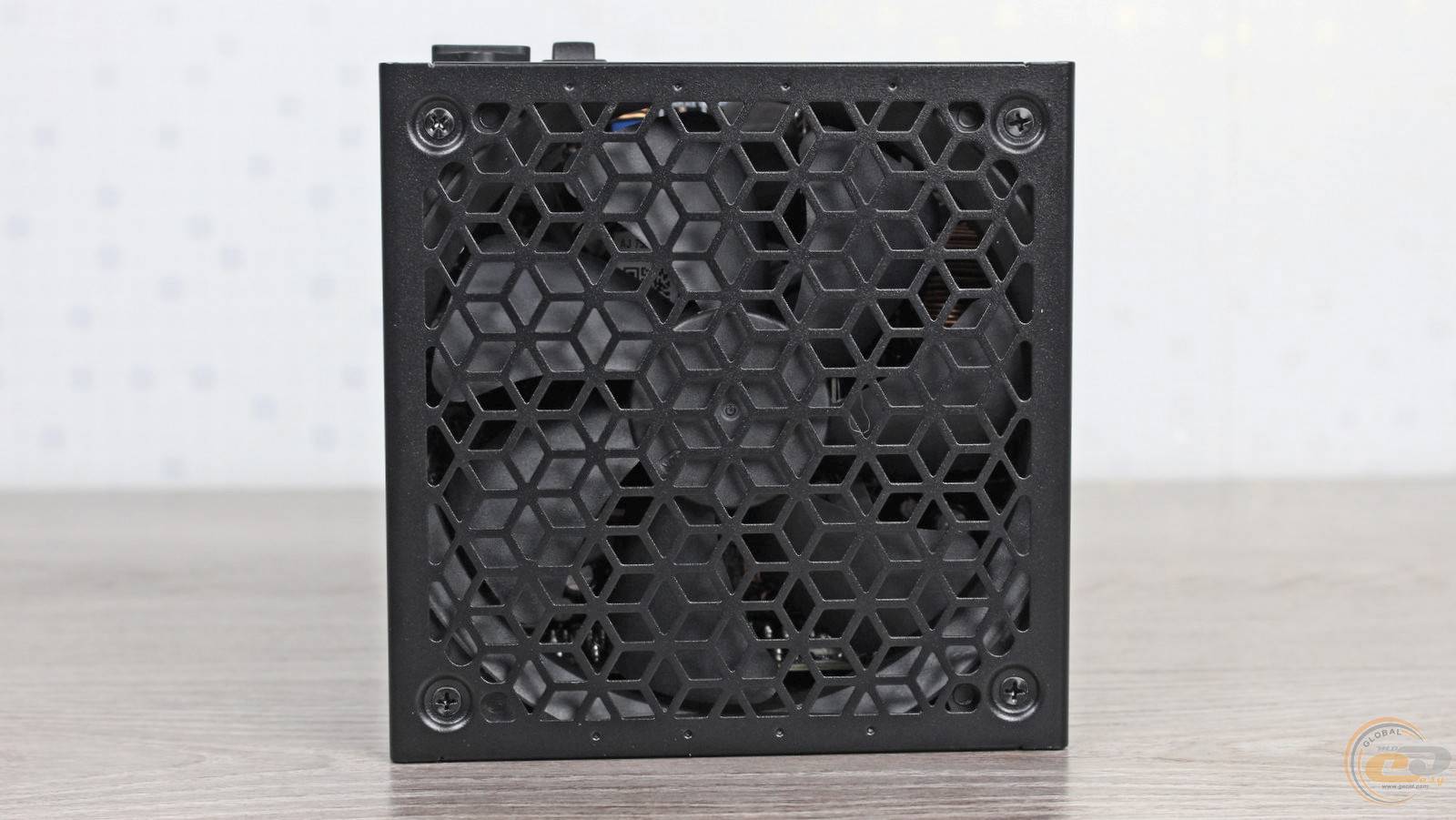

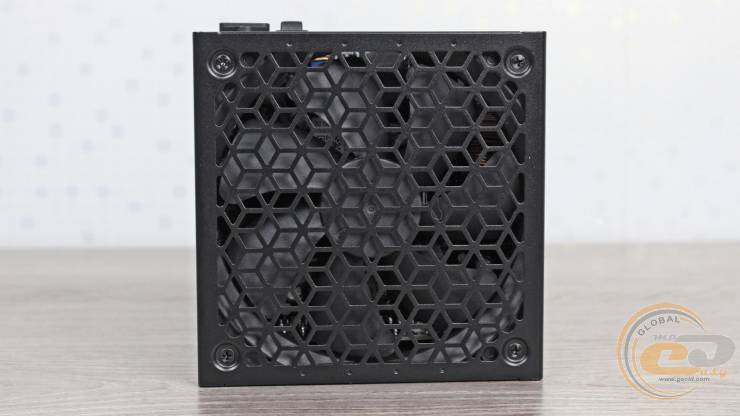

140-мм вентилятор вигідно відрізняє новинку на тлі попередників, а ромбоподібні вирізи на решітці додають їй стилю.

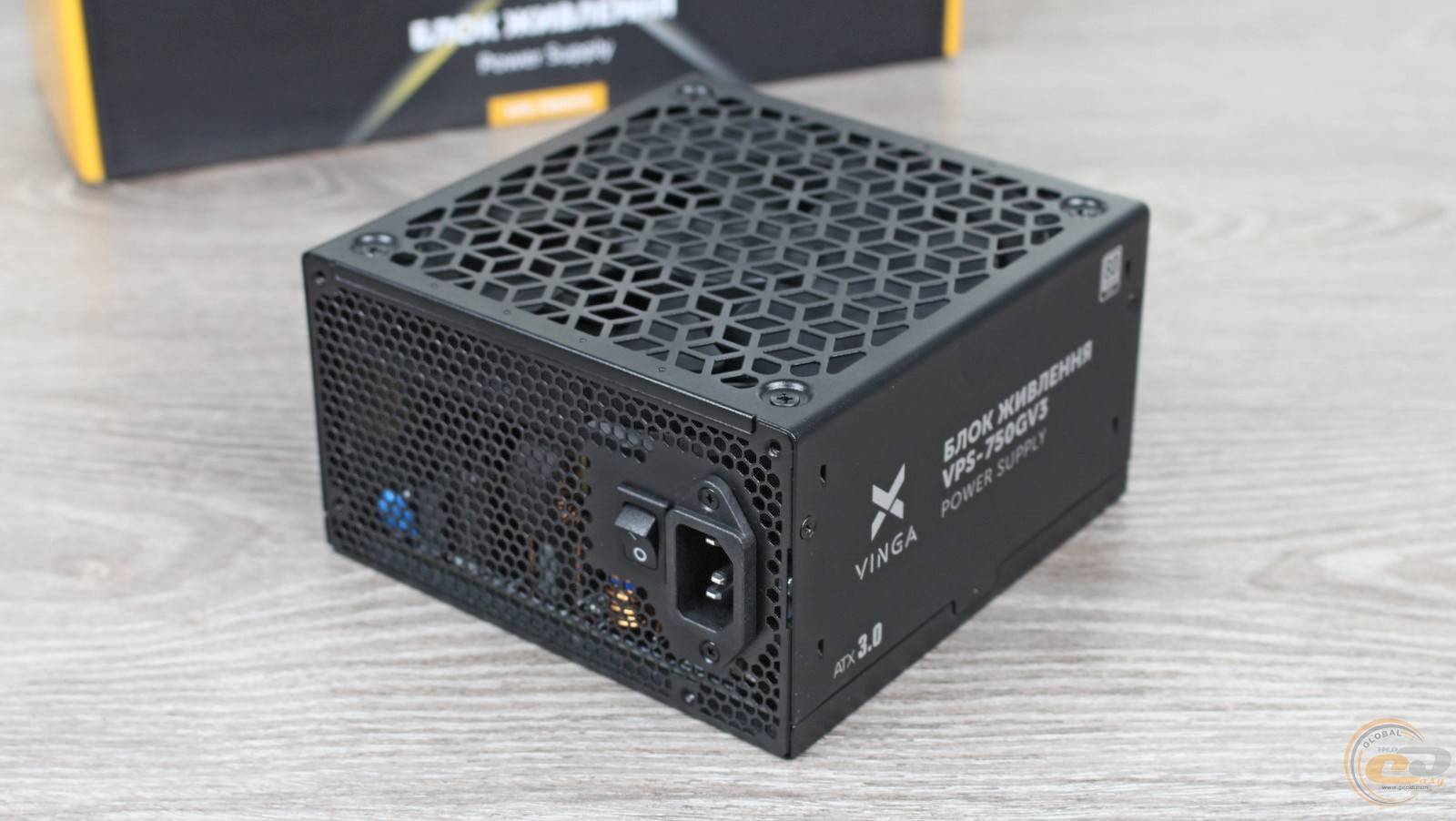

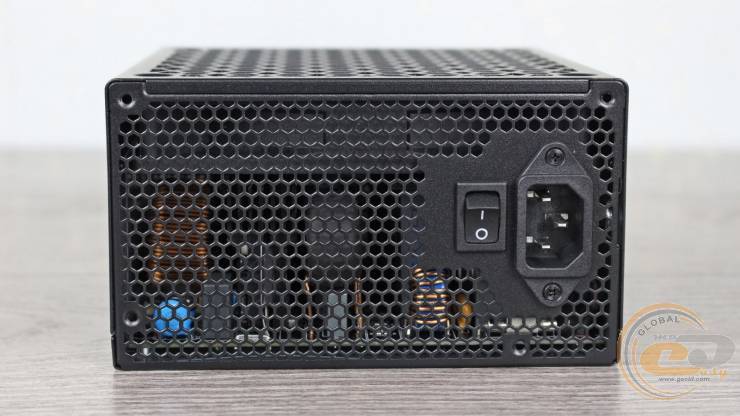

Тильна частина виконана традиційно: вентиляційні отвори у вигляді стільників, роз’єм живлення та вимикач.

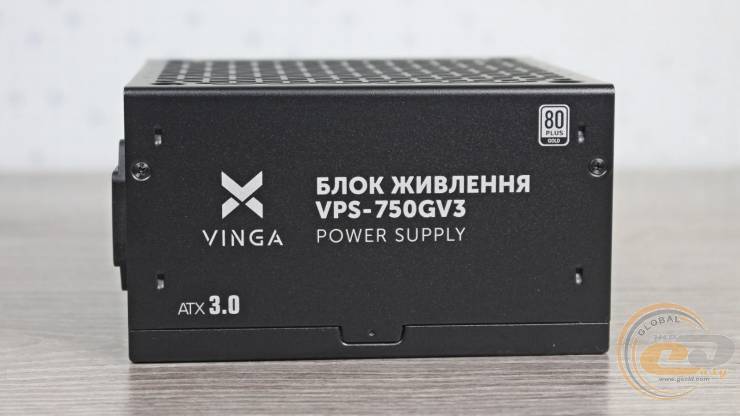

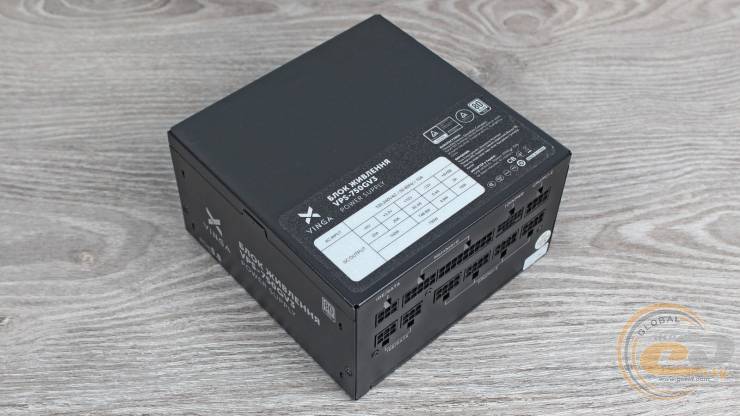

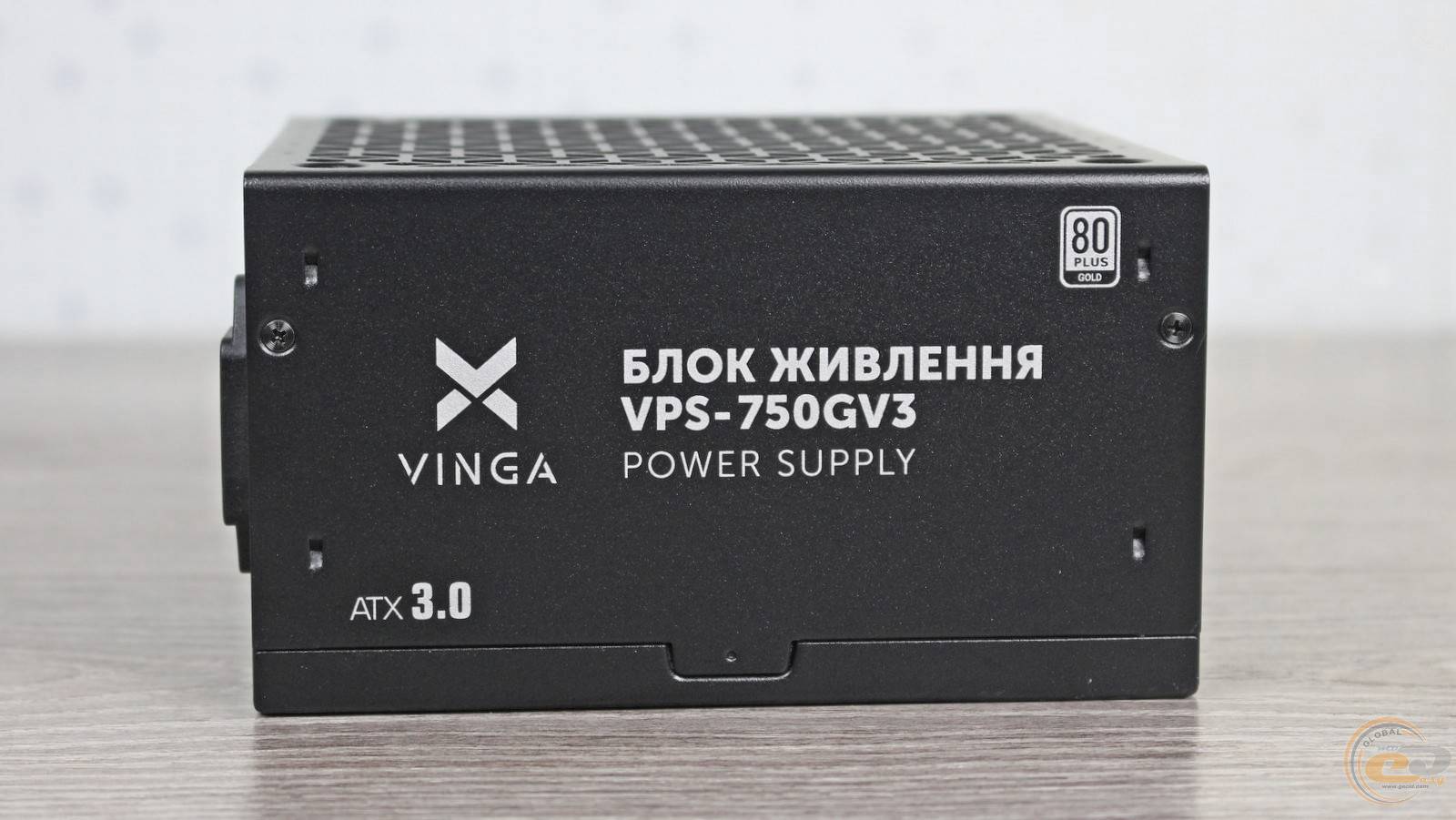

На боковинах нанесено позначення моделі, відповідність стандарту ATX12V 3.0 та сертифікату 80 PLUS Gold. При цьому незалежно від орієнтації блока, напис завжди буде правильно спрямований до користувача.

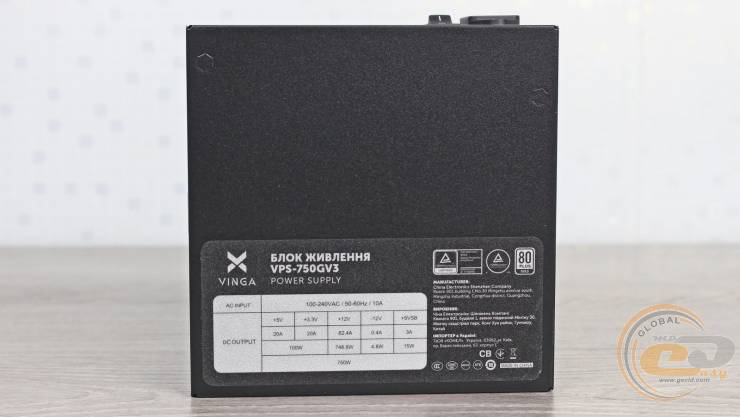

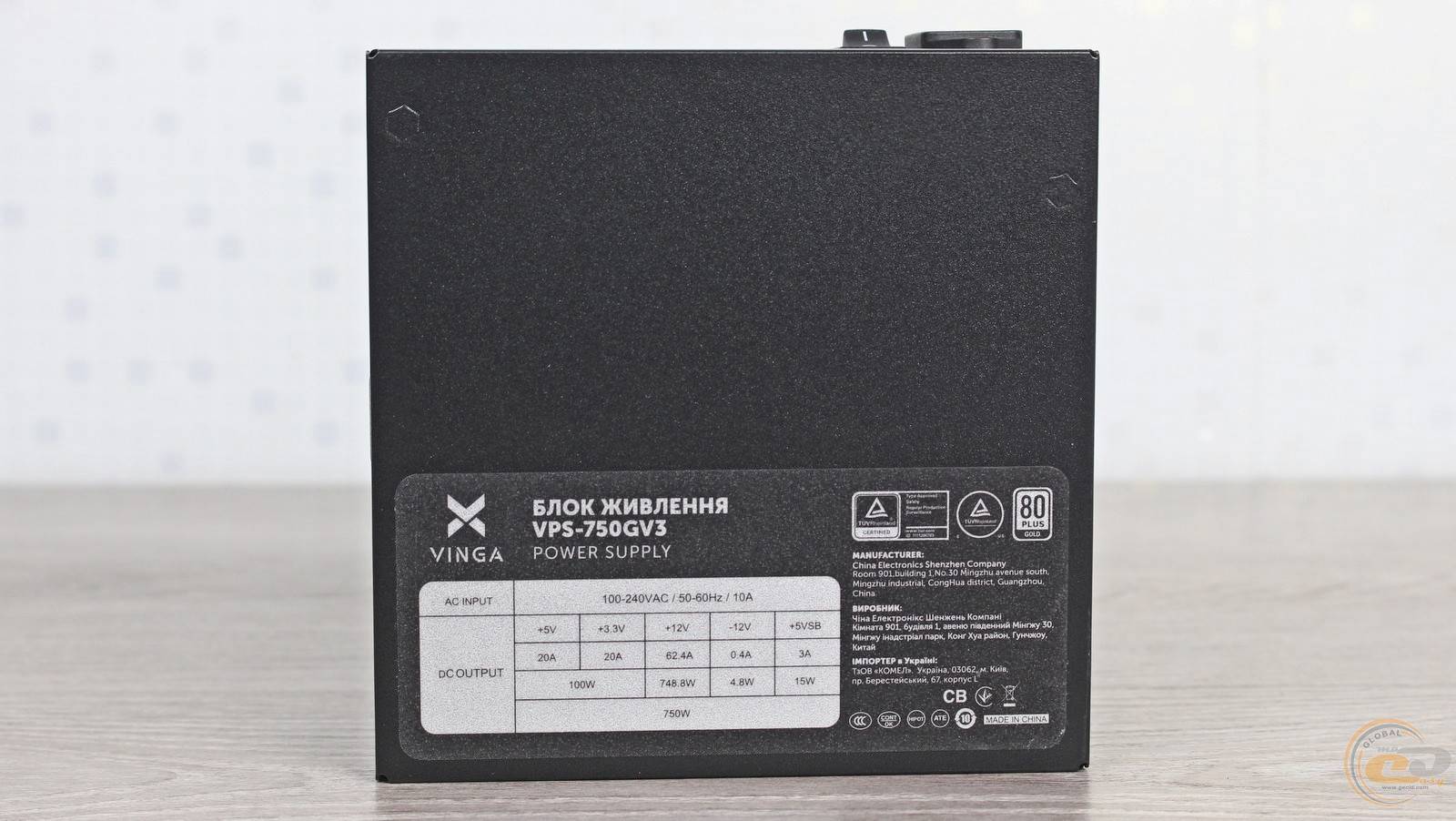

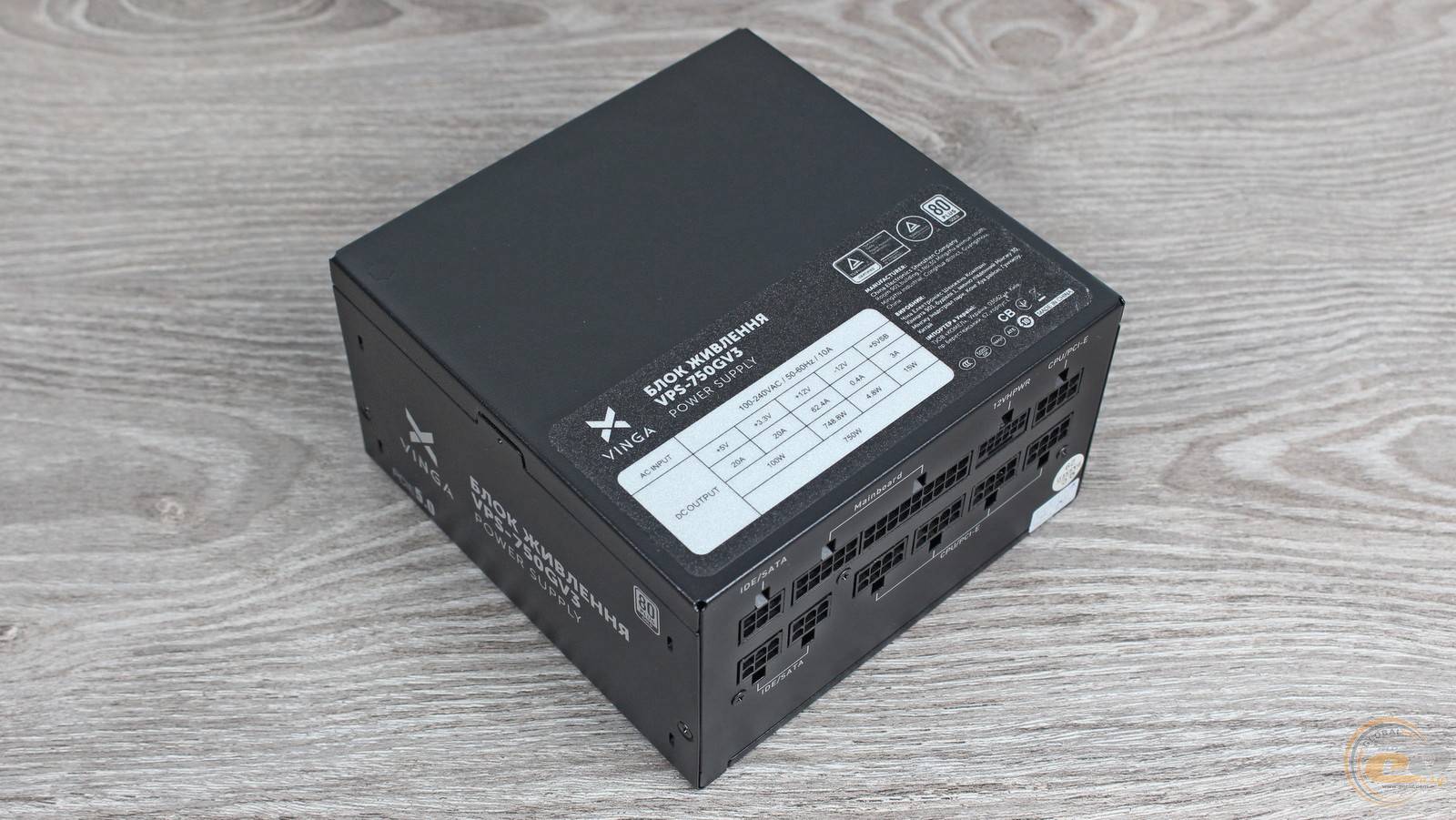

Ключові ж характеристики вказані на етикетці. Серед них — наявність єдиної лінії +12В потужністю 748,8 Вт, що є відмінним показником для 750-ватника. Канали +3,3В і +5В забезпечують 100 Вт або по 20 А, що є цілком звичним показником. Крім того, пристрій здатний працювати в широкому діапазоні напруг — від 100 до 240 В.

Загалом оформлення Vinga 750W (VPS-750GV3) не таке яскраве, як у попередників, і це лише плюс — блок легко впишеться в будь-яку збірку.

Модульні кабелі отримали індивідуальне тканинне обплетення — виглядає красиво, хоча товщину проводів оцінити складно.

Набір конекторів включає все необхідне:

Основні конектори — 20+4-контактний ATX та два 4+4-контактні ATX12V на спільному кабелі. Заживити відеокарту допоможуть три класичні 6+2-контактні PCIe (на двох окремих проводах) та сучасний PCIe 5.0 (він же 12VHPWR). Так, це не найновіша версія PCIe 5.1 (12V-2×6), зате конектор отримав максимально можливу потужність 600 Вт. Для накопичувачів і периферії доступні шість роз’ємів SATA та два PATA.

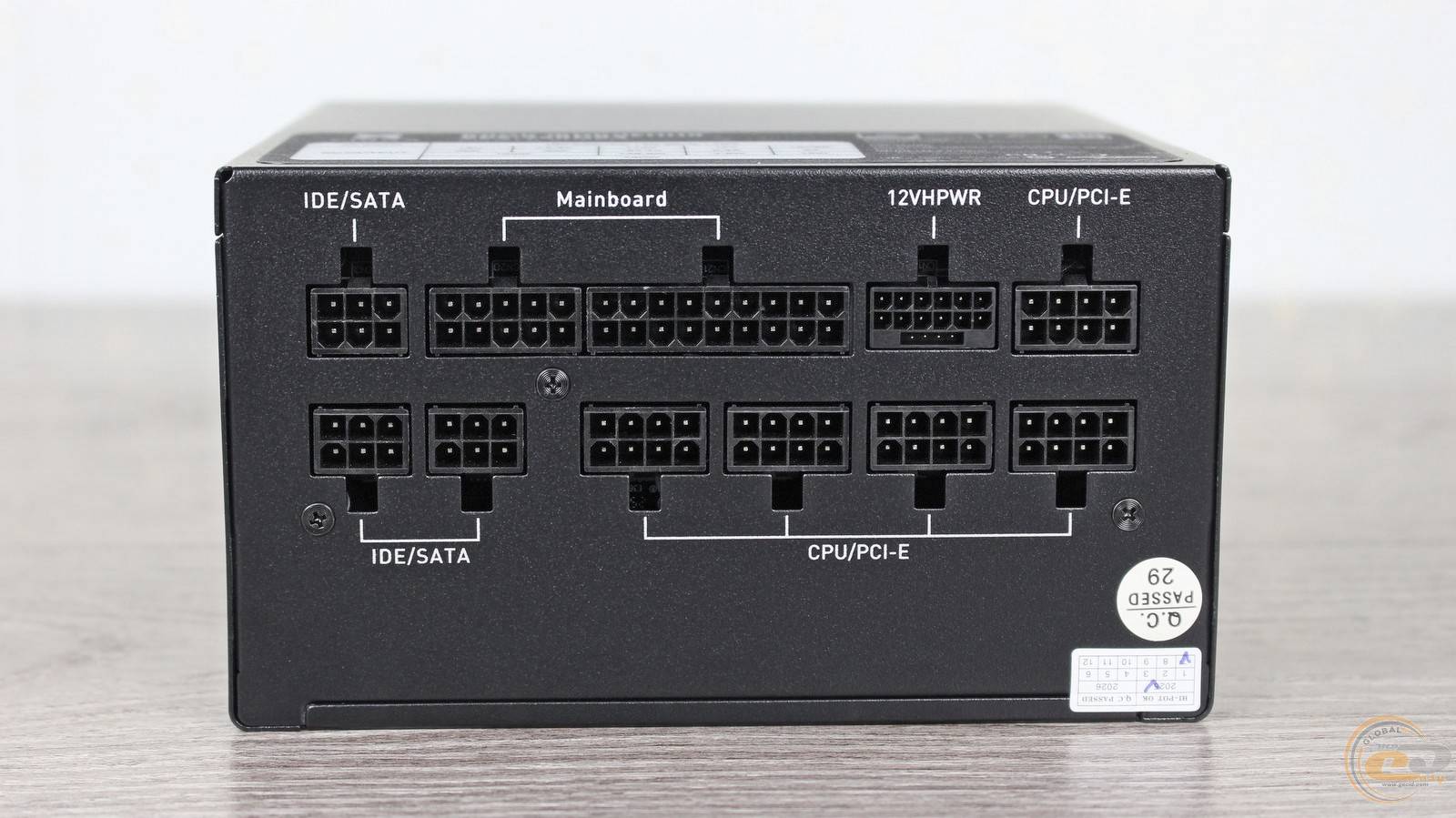

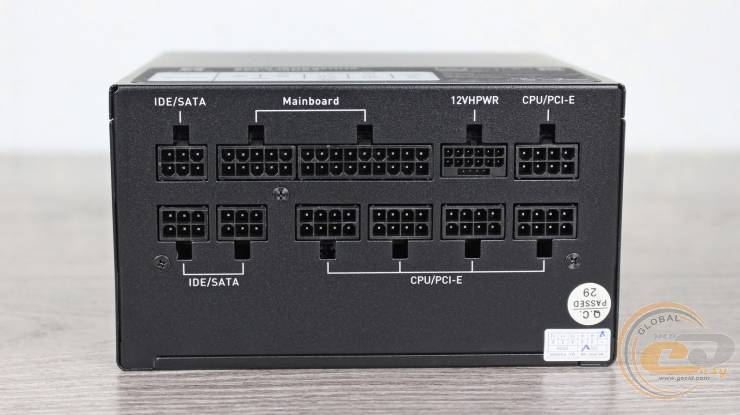

Усі роз’єми підписані, а форма конекторів виключає можливість неправильного підключення. До речі, кількість роз’ємів на корпусі більша, аніж кабелів у комплекті. Очевидно, це зроблено для уніфікації з моделями потужністю 850 та 1000 Вт.

Внутрішня будова

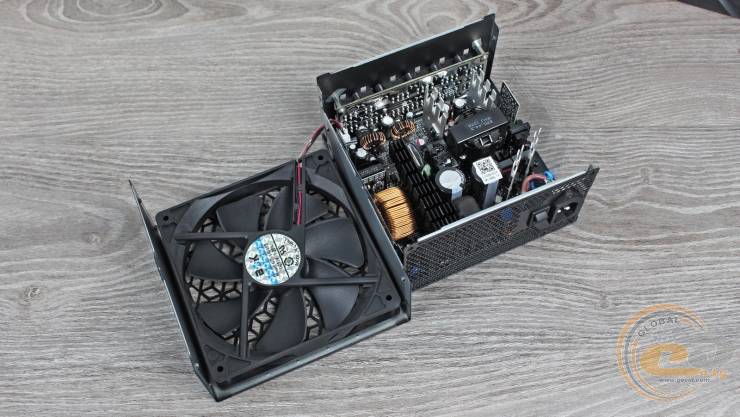

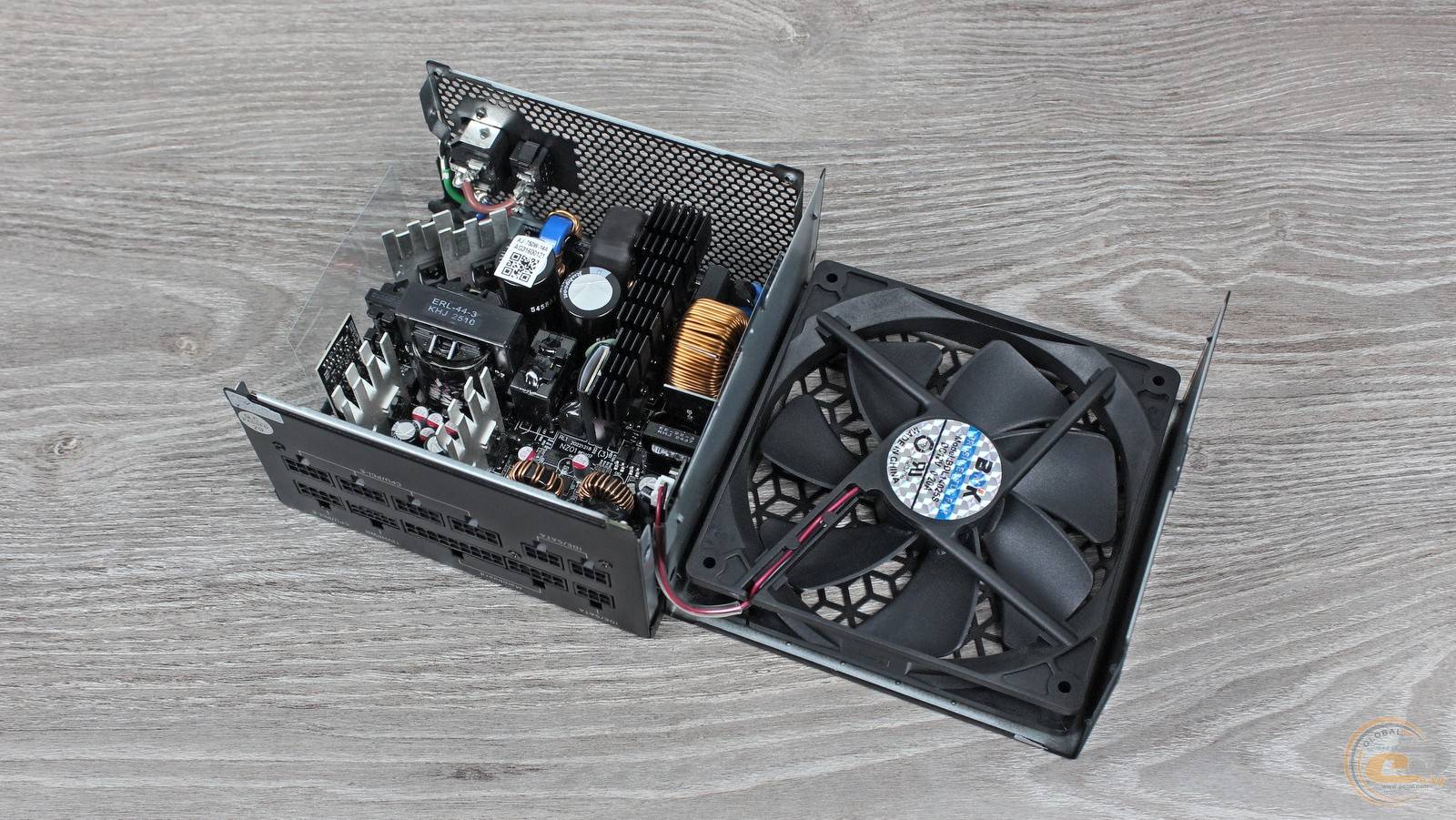

Зовнішність Vinga 750W (VPS-750GV3) справляє позитивне враження, але головне — що всередині.

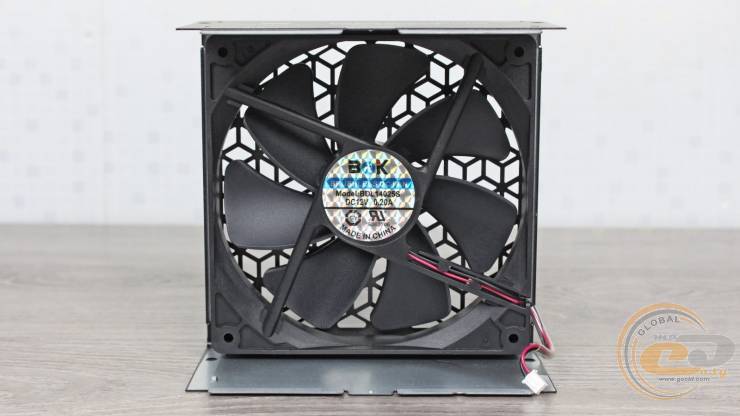

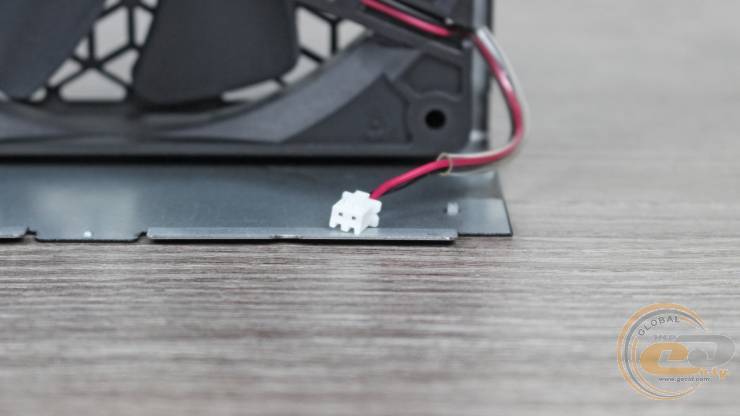

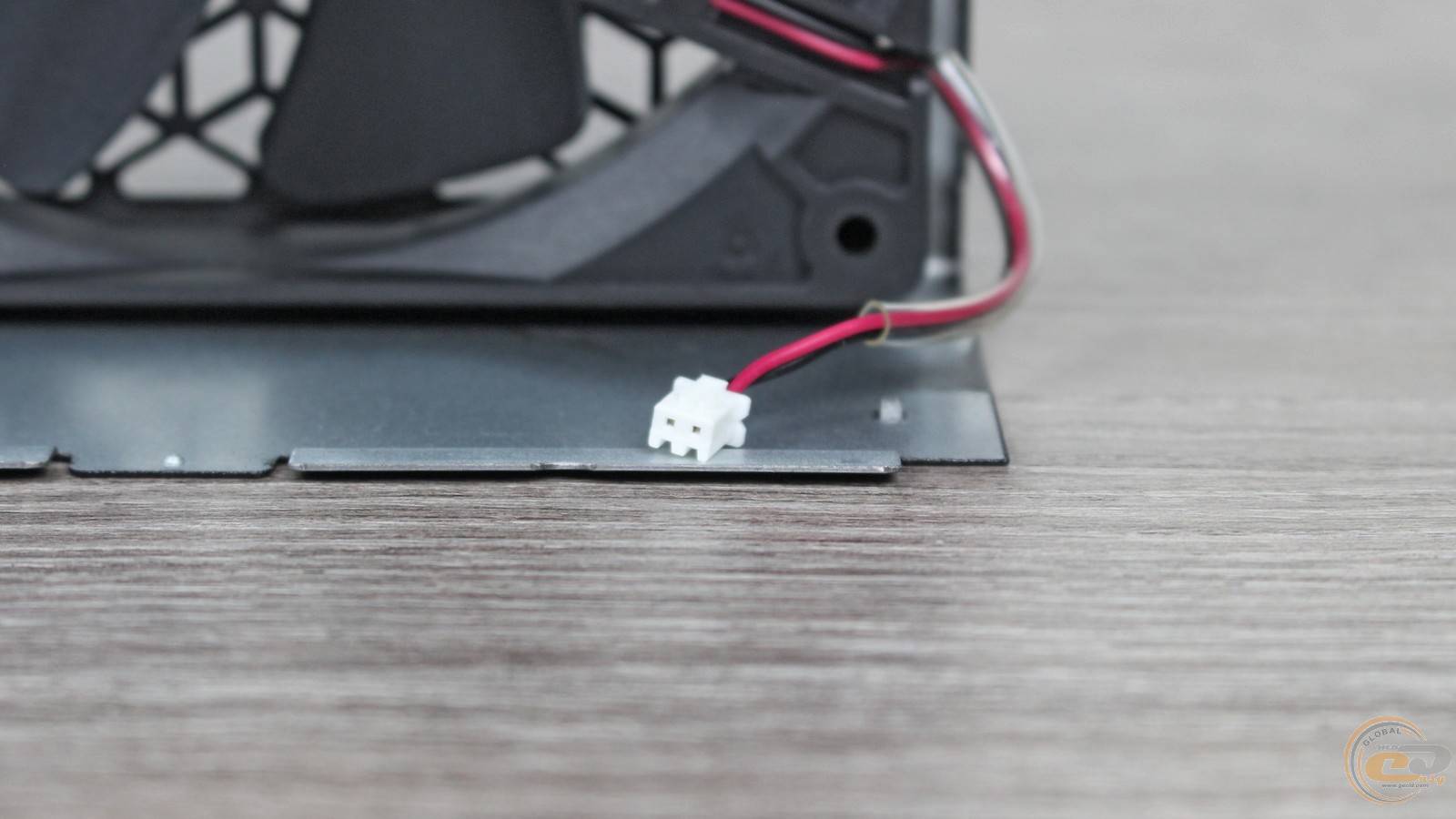

Встановлений 140-мм вентилятор BDK BDL14025S споживає до 2,4 Вт електроенергії (12 В при 0,5 А) та підключається через знімний 2-контактний конектор. Літера «S» у маркуванні вказує на використання підшипника ковзання (sleeve bearing) — рішення бюджетне й менш надійне, ніж FDB, застосований у попередній моделі VPS-750GV2.

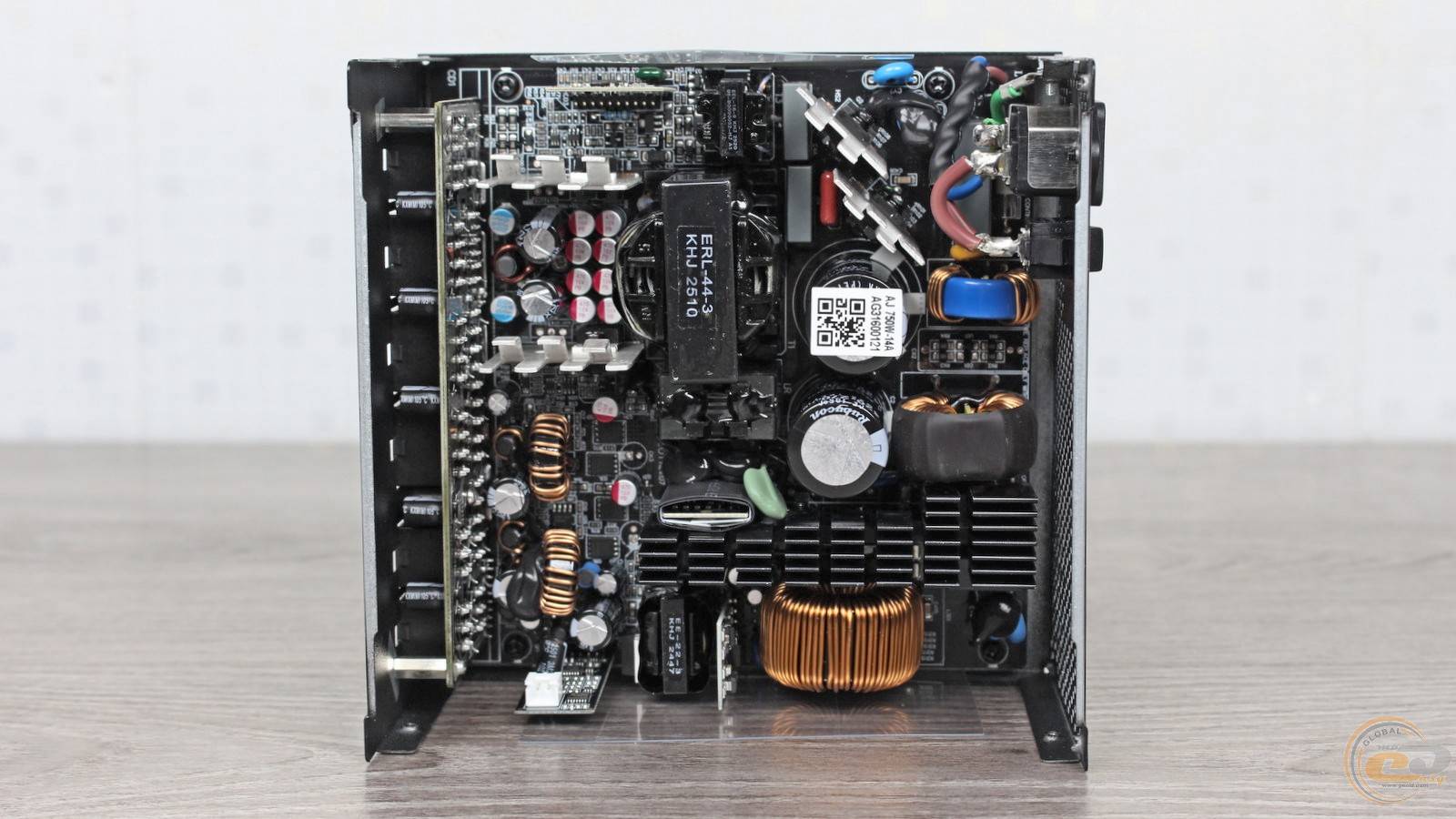

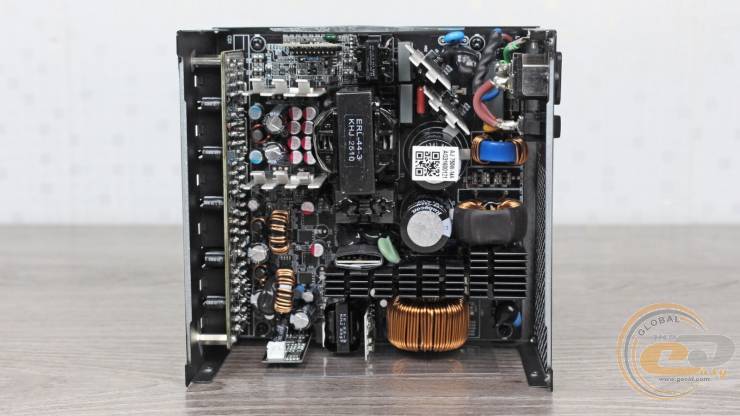

Переходимо до елементів на друкованій платі. Вхідний електромагнітний фільтр містить необхідний набір із пари котушок, X- та Y-конденсаторів, а також варистора для захисту від стрибків напруги.

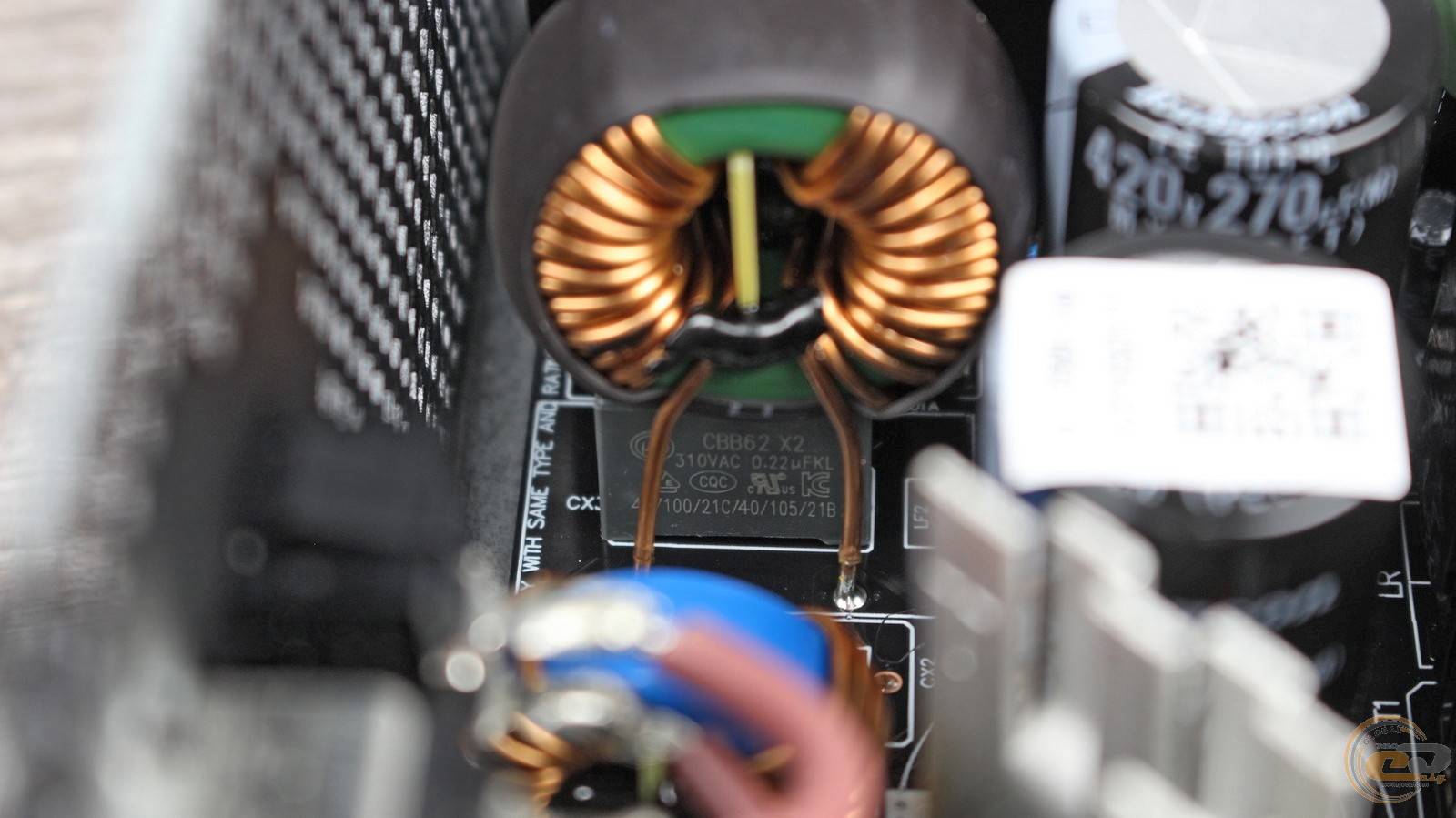

Один із X-конденсаторів розташовано досить незвично — під котушкою індуктивності.

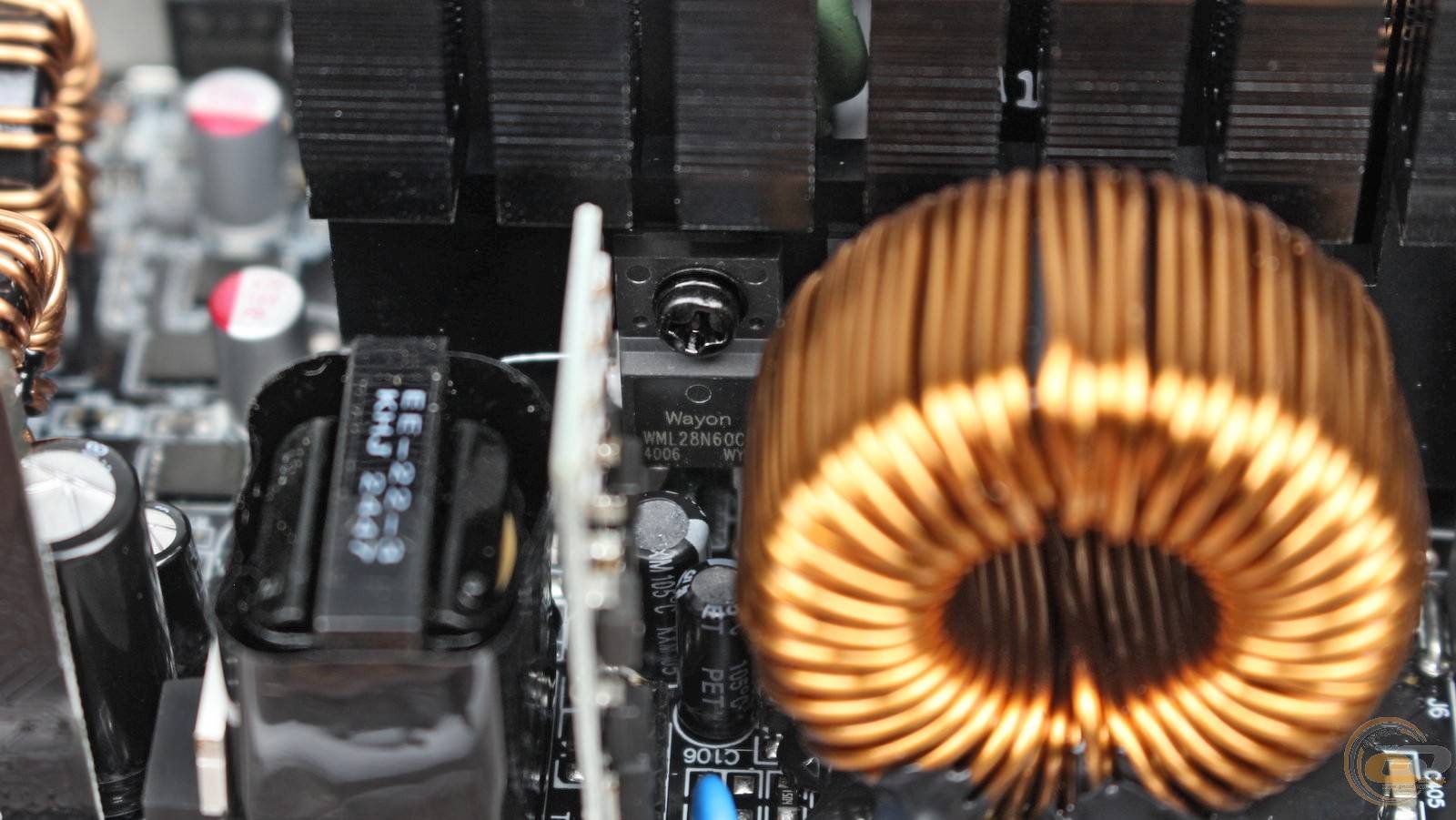

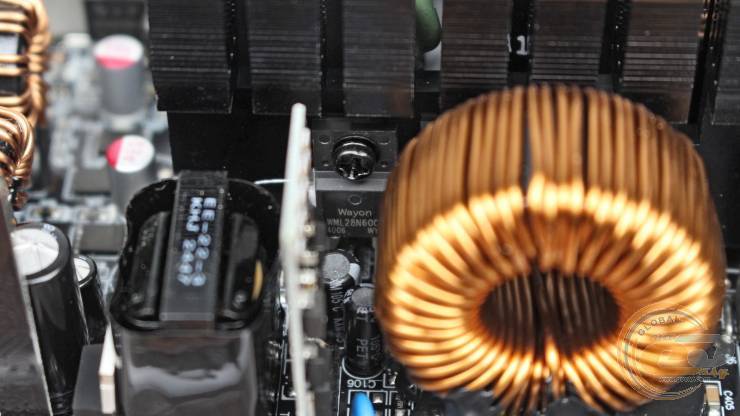

Розташований поруч радіатор відводить тепло від діодної збірки та силових елементів вузла APFC, зокрема польового транзистора WAYON WML28N60C4. Зауважимо, що WAYON — китайський виробник компонентів середнього рівня, продукція якого зазвичай поступається рішенням провідних брендів.

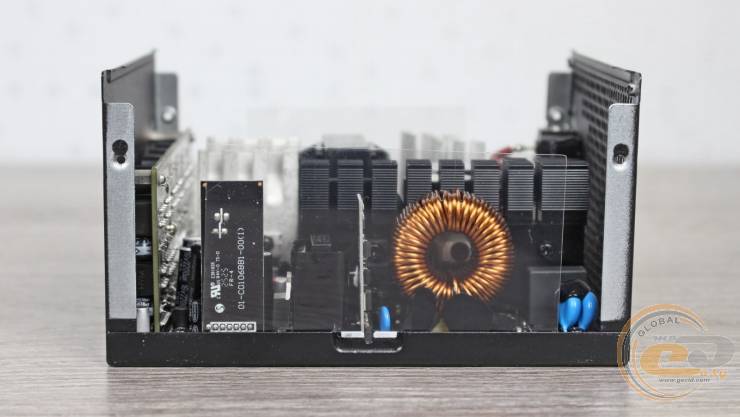

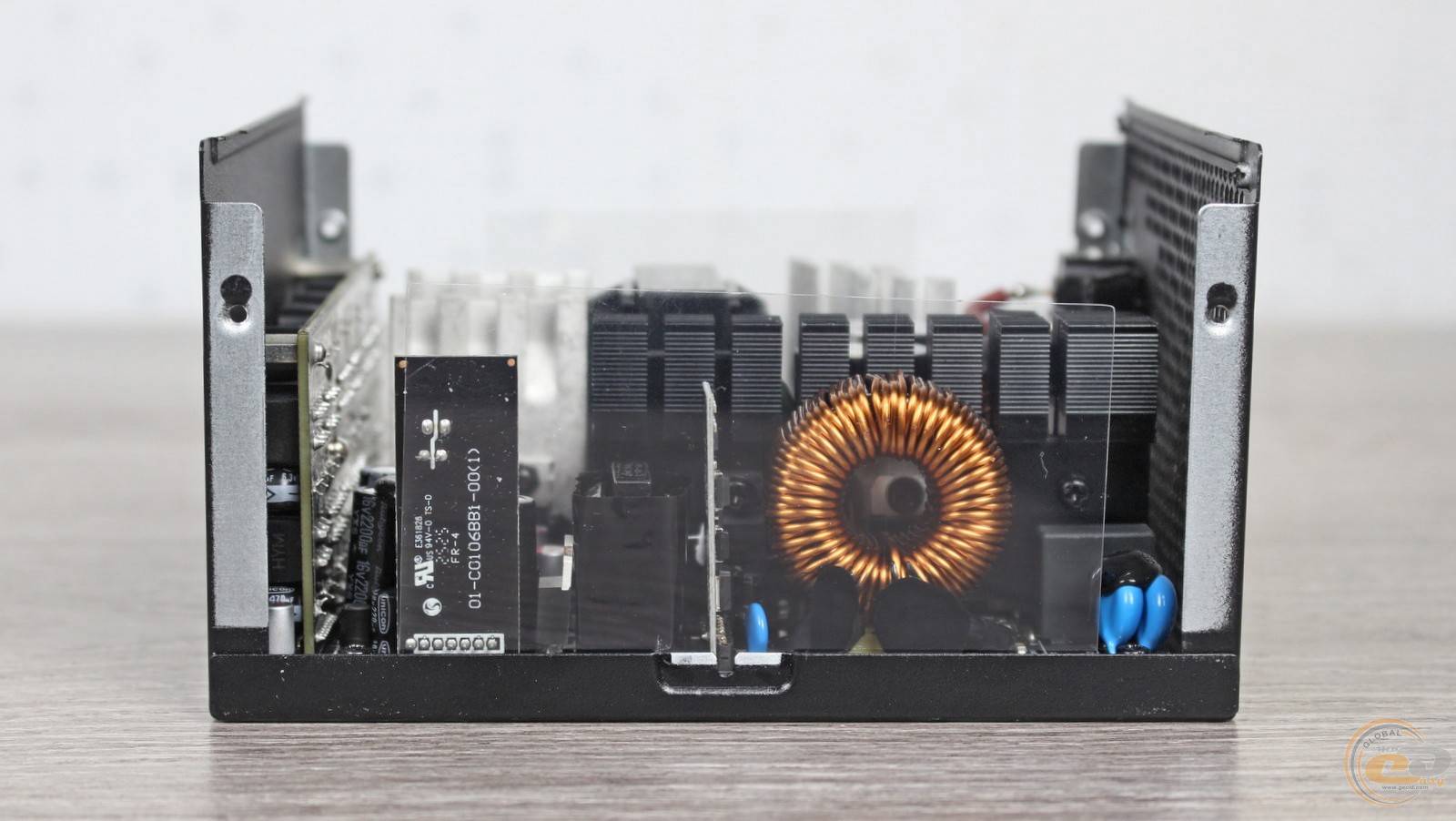

Габаритний дросель вузла APFC також на місці.

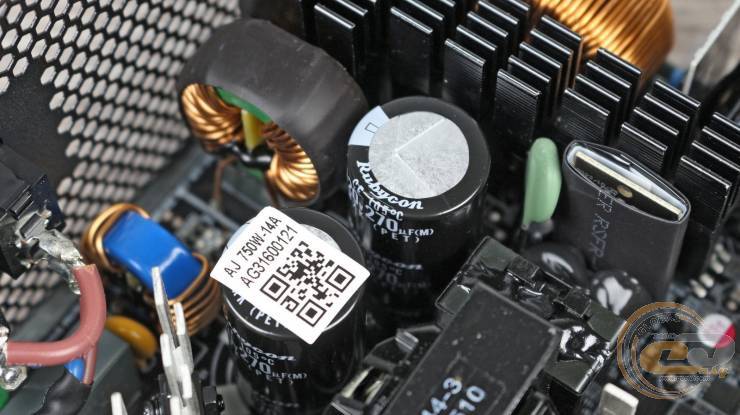

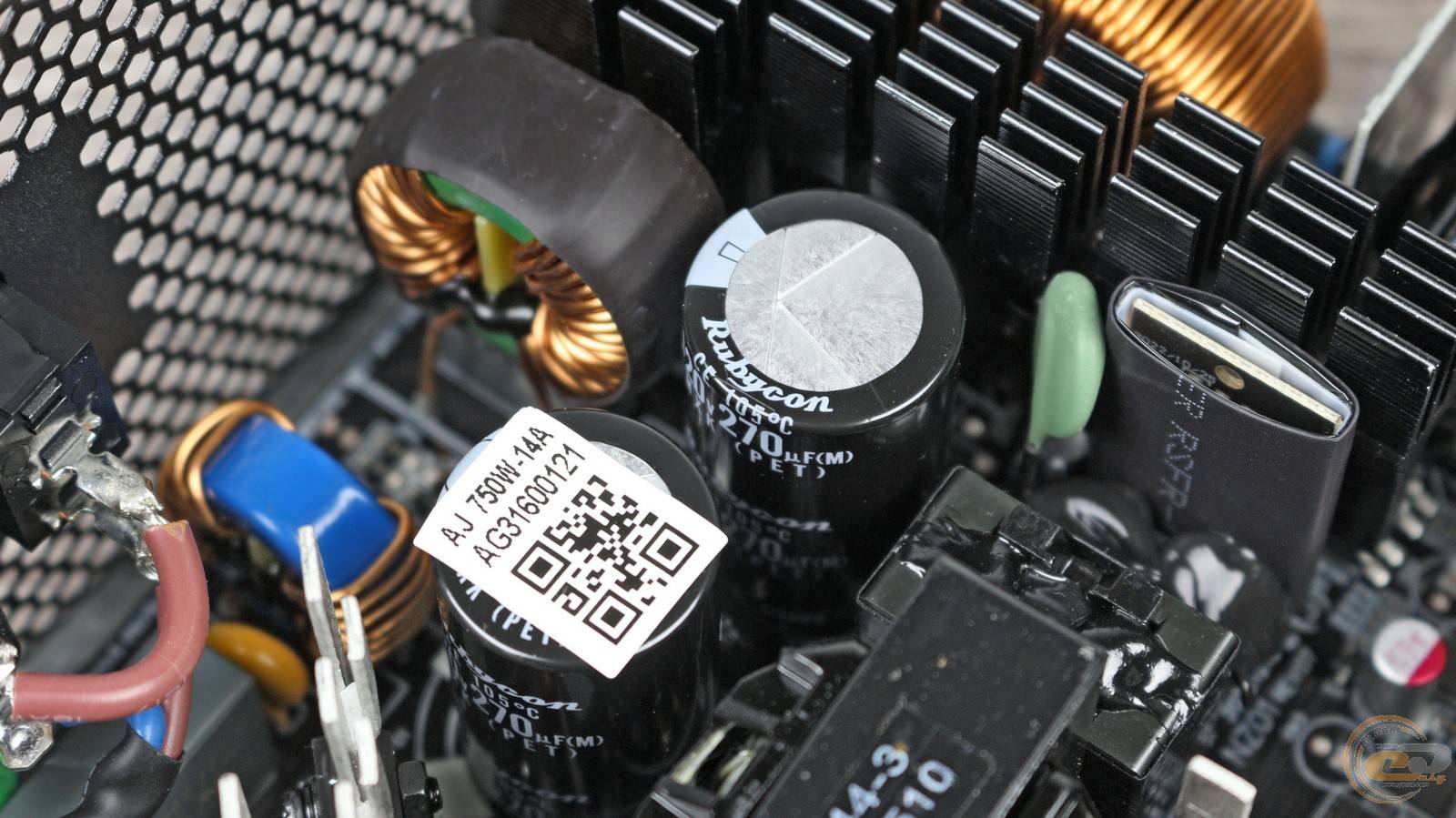

Не забули й про термістор, який захищає від високих пускових струмів. Вхідних конденсаторів тут два — це високотемпературні елементи від японської компанії Rubycon загальною ємністю 540 мкФ (2 х 270 мкФ). Для недорогого 750-ватника це доволі хороший показник.

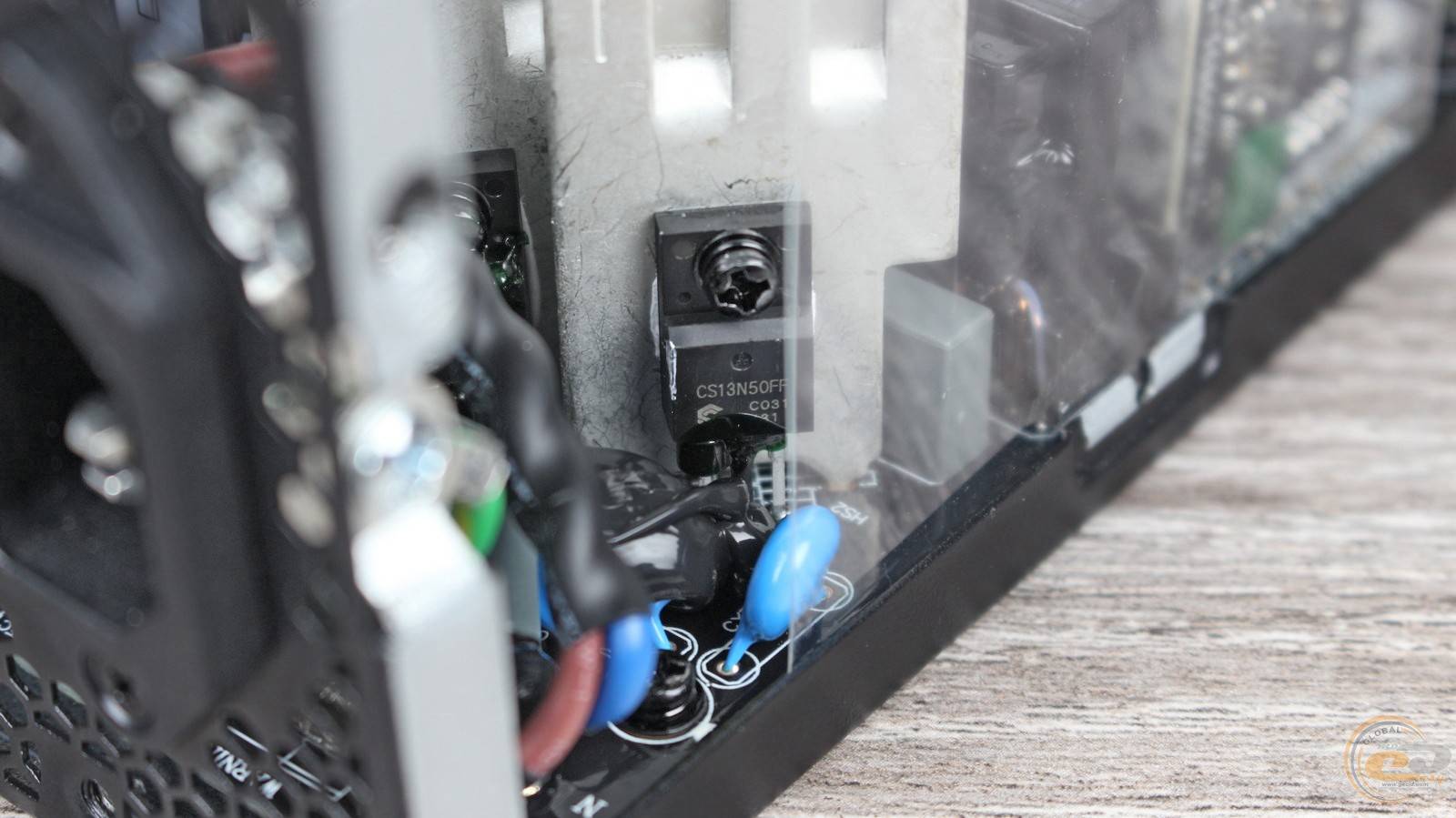

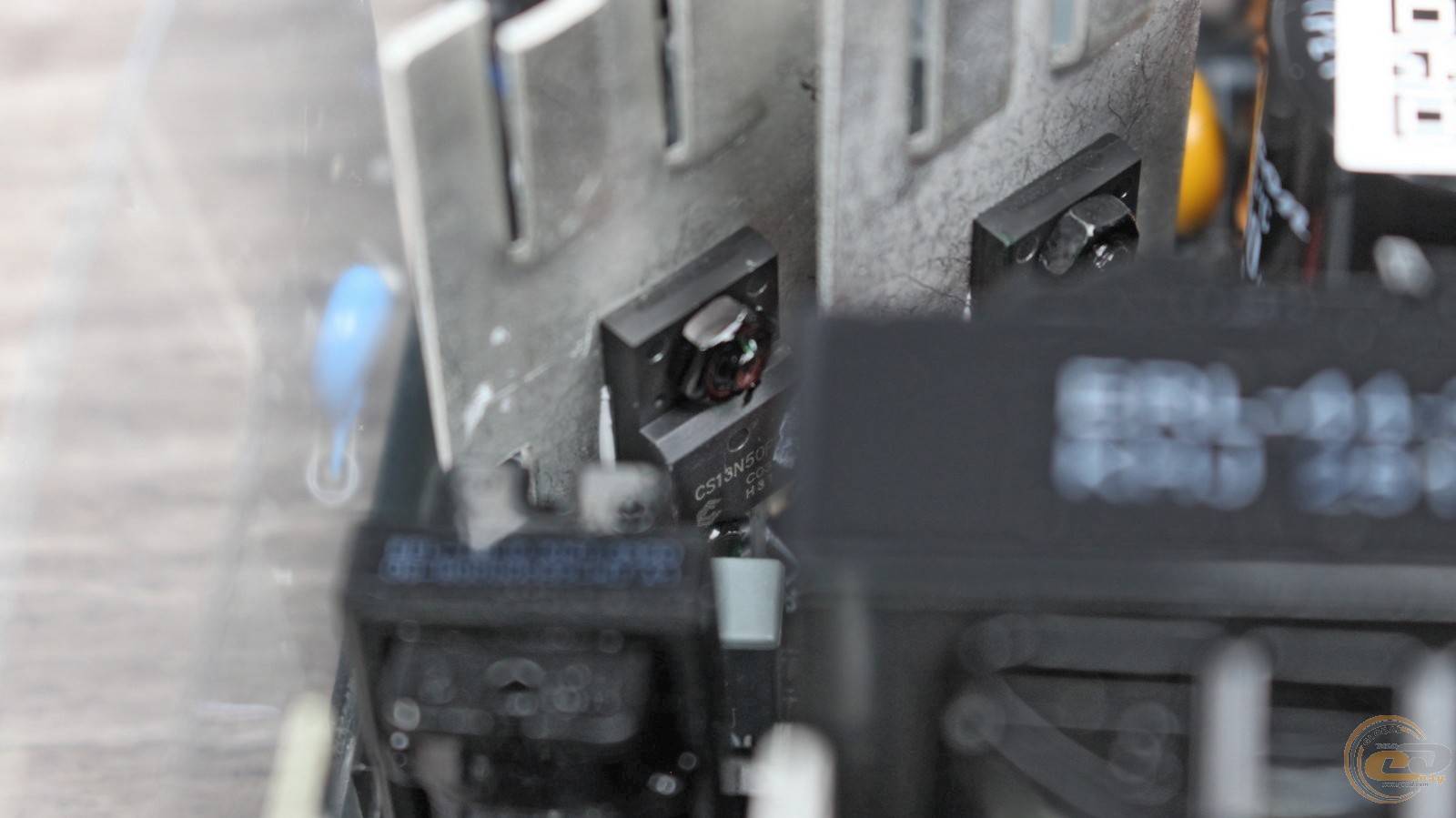

Ключами первинного перетворювача є чотири транзистори CS13N50FF китайського походження, розташовані на двох радіаторах-гребінцях. Формально це натякає на використання схеми Full Bridge, однак наявність пари характерних конденсаторів свідчить про Half Bridge із подвоєними ключами — для рівномірного розподілу тепла й підвищення надійності.

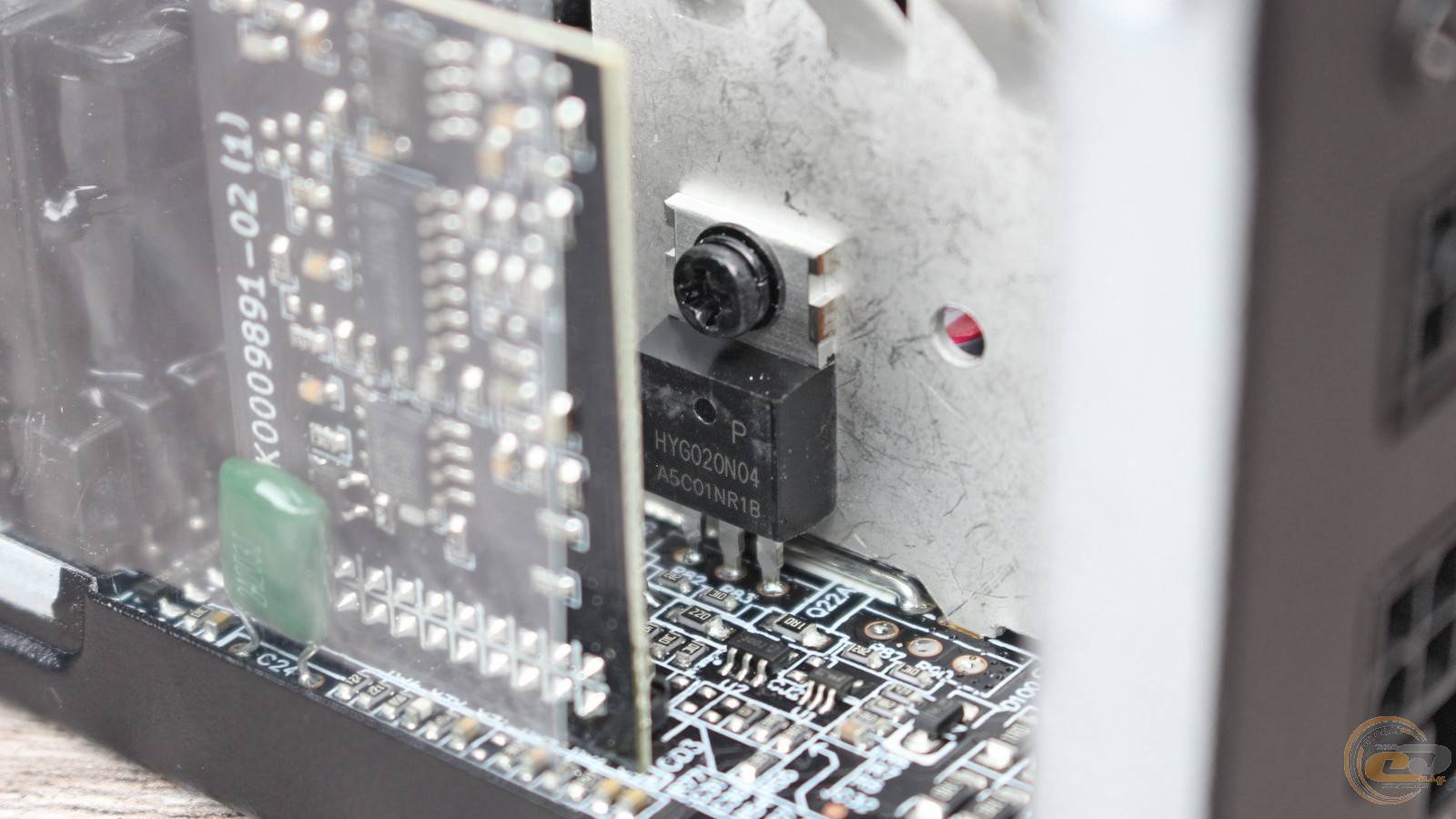

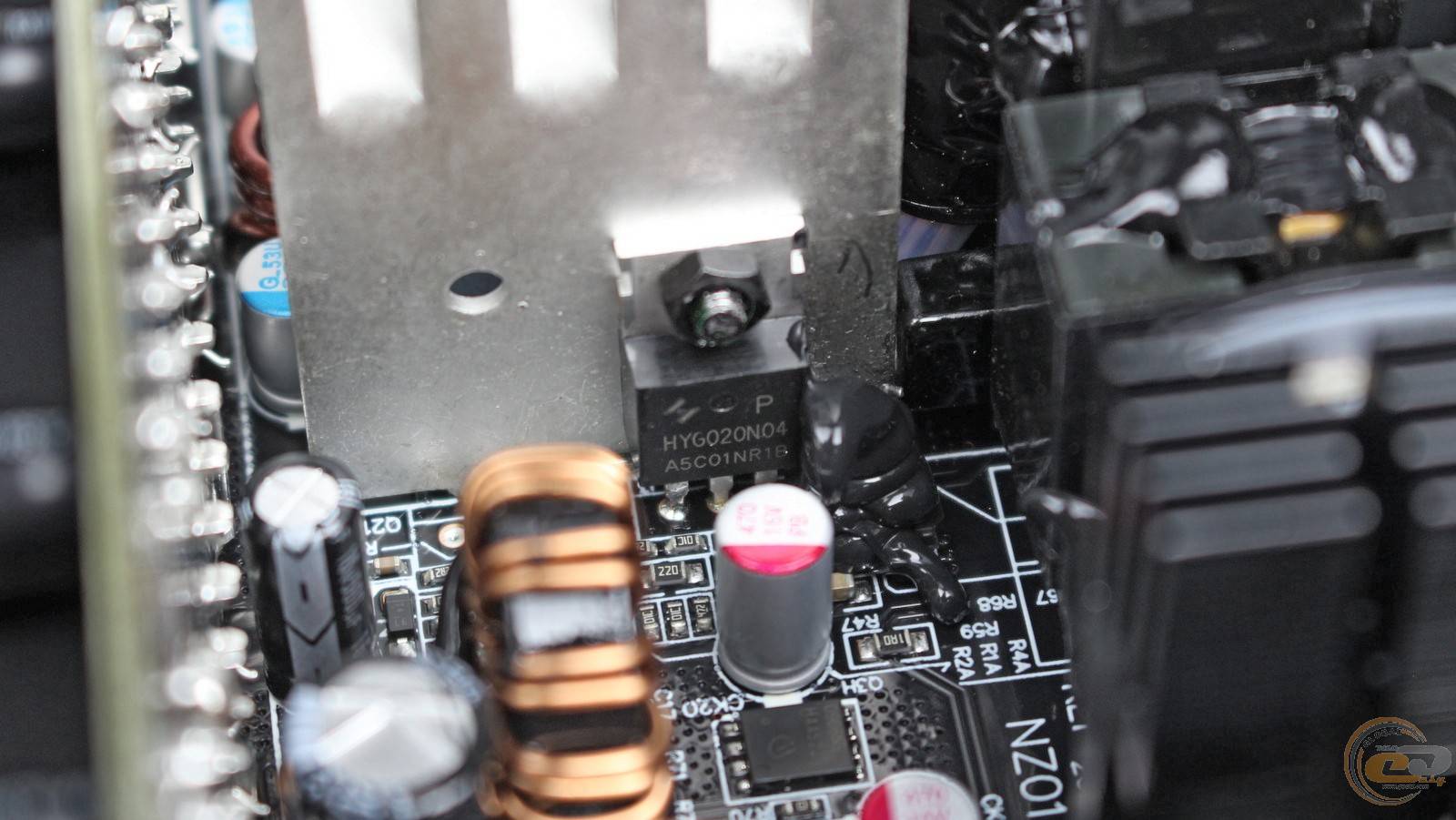

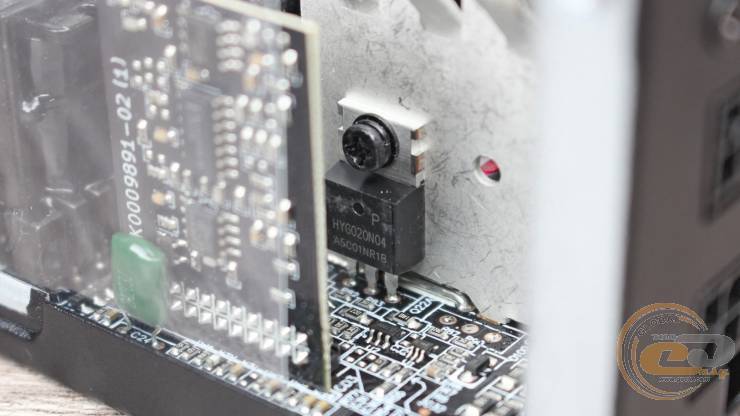

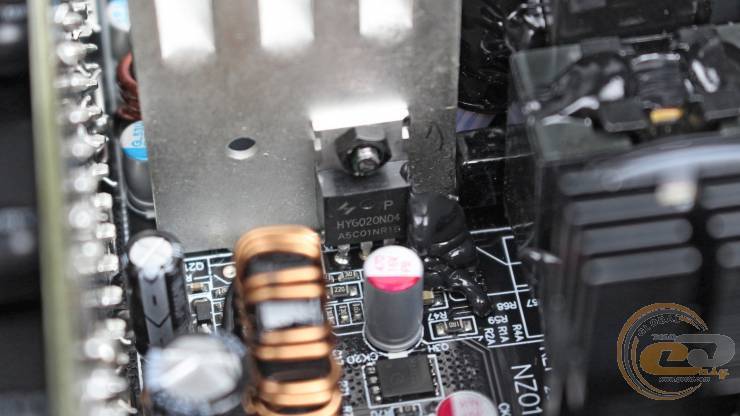

Позаду трансформатора є ще два алюмінієві гребінці з чотирма транзисторами HUAYI Semiconductor HYGO20N04 середнього рівня якості.

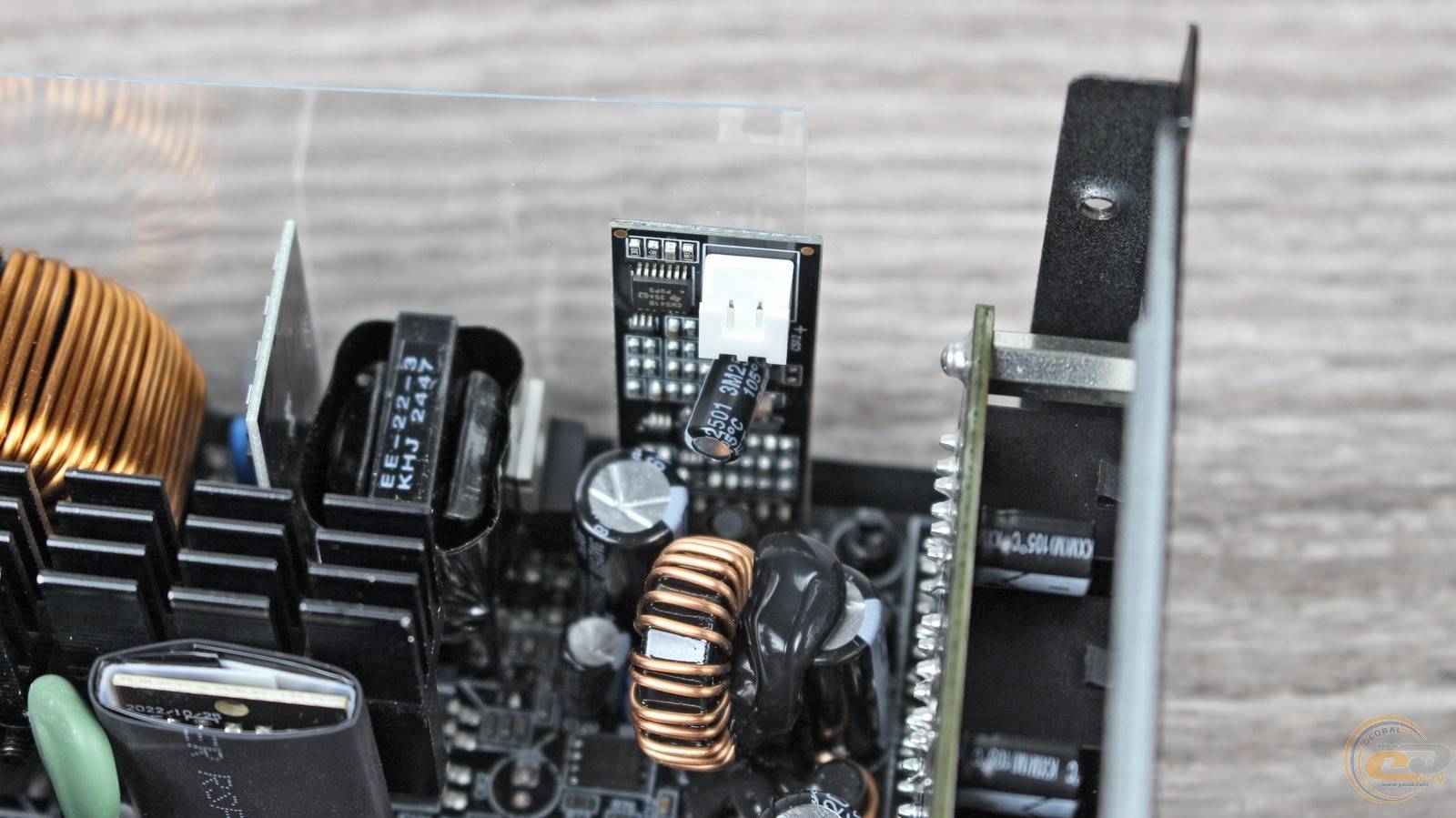

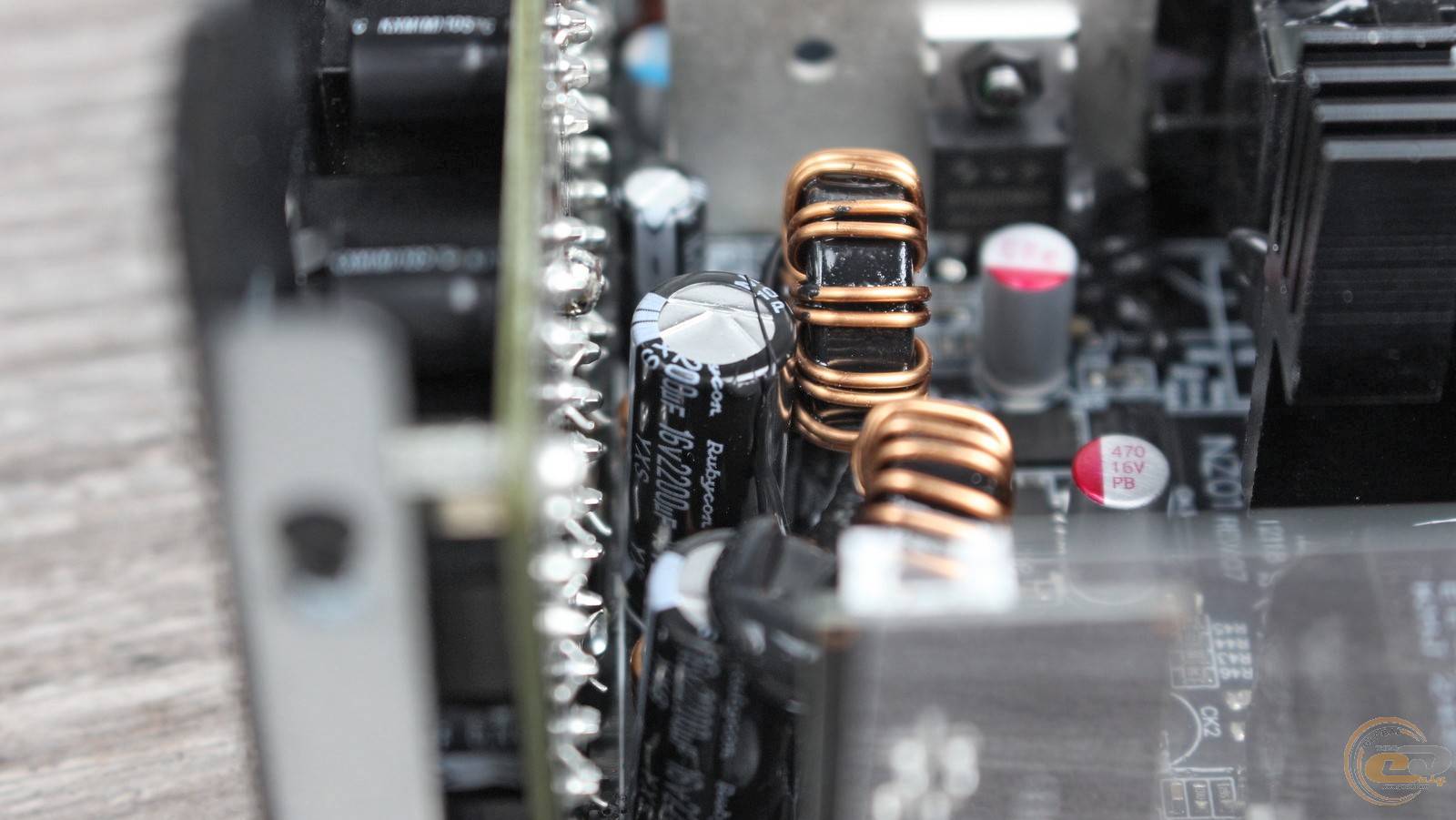

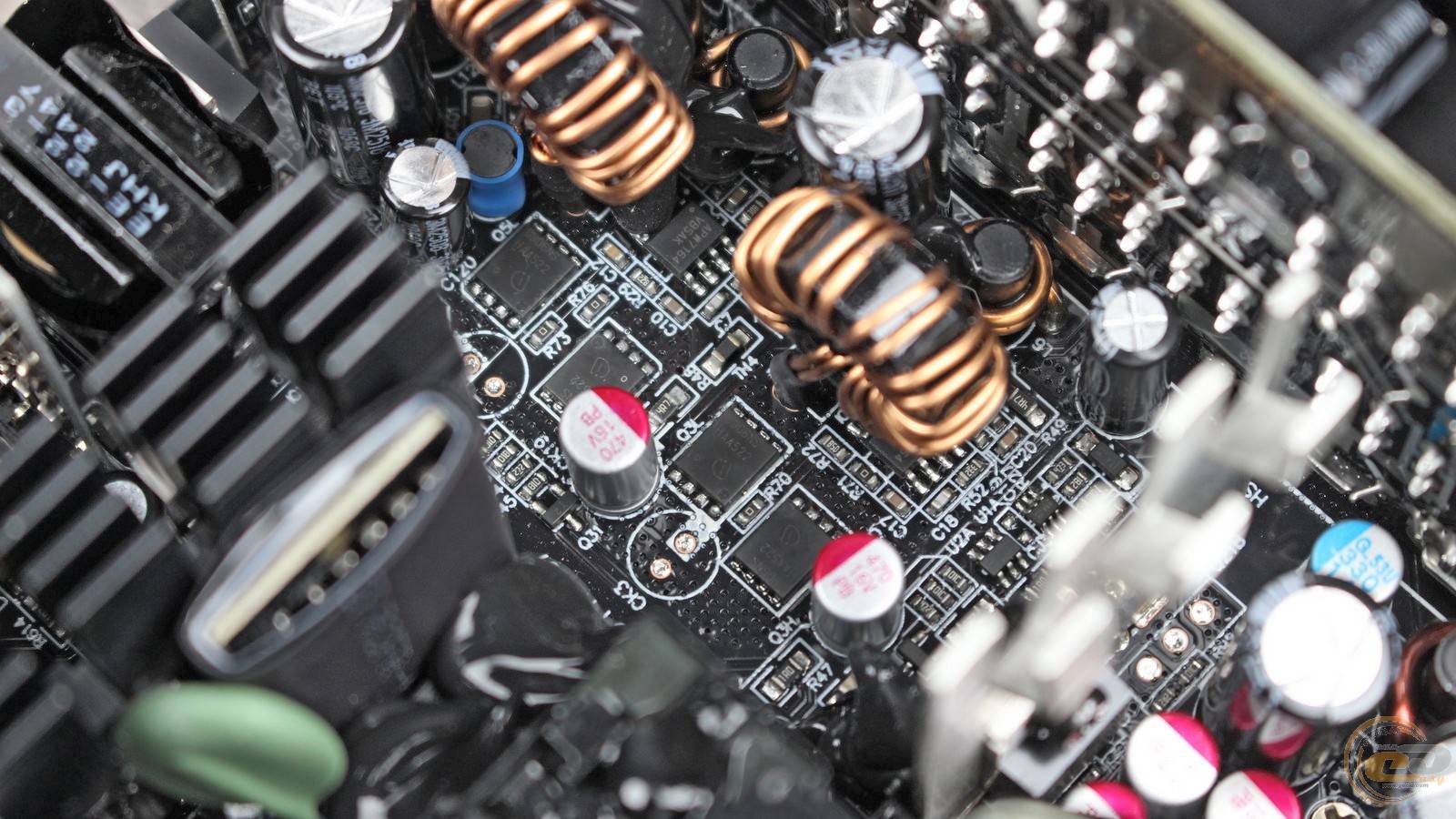

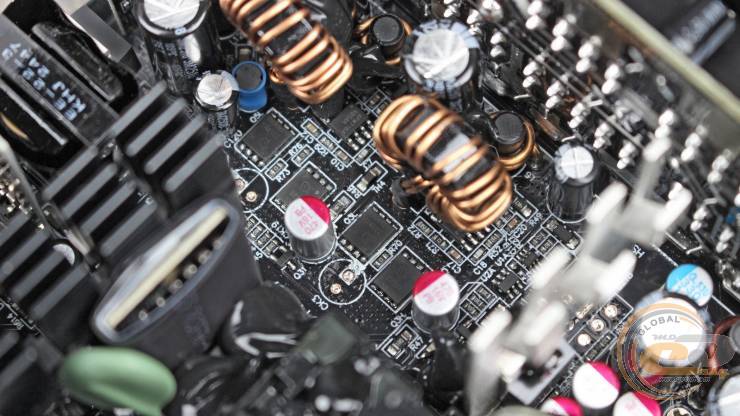

А от далі працюють чотири польові транзистори Infineon – уже високого класу. Поруч розпаяні надійні твердотілі конденсатори та котушки, які відповідають за формування молодших каналів +3,3В і +5В.

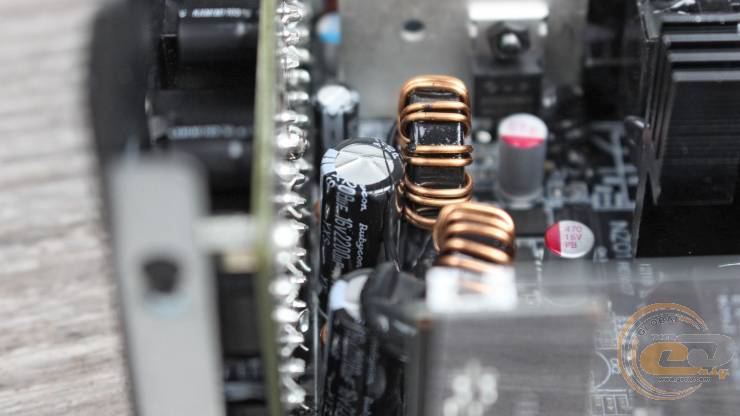

Крім того, у складі пристрою використано чимало високотемпературних електролітів від тієї ж японської Rubycon, а також низку полімерних елементів.

Що ще сподобалося, передача напруги до плати з вихідними роз’ємами здійснюється через струмопровідні доріжки, а не за допомогою дротів, як це часто буває в доступних пристроях.

Блок живлення Vinga 750W (VPS-750GV3) оснащений низкою захистів:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за струмом кожного каналу (OCP);
• від перегрівання (OTP).

У цьому списку бракує лише OPP — захисту від перевантаження за потужністю. Цікаво, що у доступних моделях частіше економлять саме на OCP, тоді як тут він реалізований.

Крос-навантажувальні характеристики

Настав час перевірити, як Vinga 750W (VPS-750GV3) поводиться на практиці. Почнемо з крос-навантажувальних тестів трьох основних ліній, де стандарт ATX12V допускає відхилення напруг на рівні ±5% від номіналу.

За результатами тестування на основних лініях живлення були зафіксовані такі відхилення:

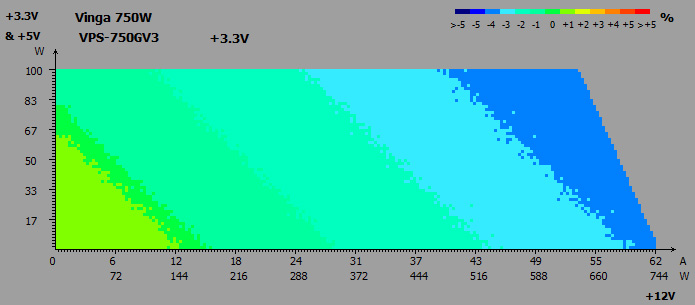

• лінія +3,3В: від -4% до +1%;

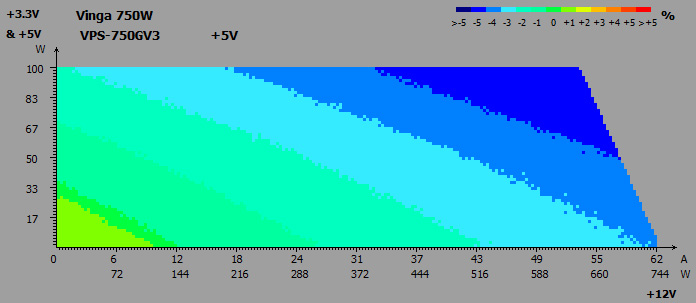

• лінія +5В: від -5% до +1%;

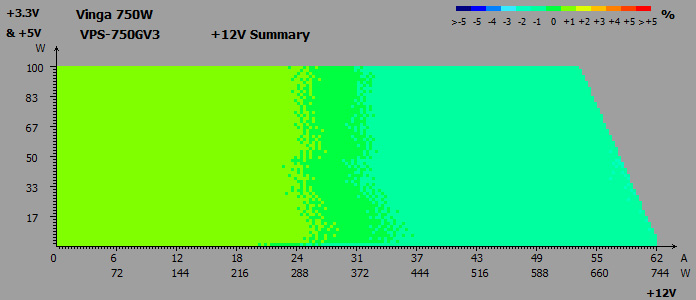

• лінія +12В: від -1% до +1%.

Усі значення залишалися в межах норми, хоча просідання на лінії +5В досягали граничних -5%. Щоправда, це спостерігалося лише при одночасному значному навантаженні на +12В та понад 50 Вт на молодші канали — а у реальних умовах такий сценарій трапляється  рідко.

Шуми і пульсації

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

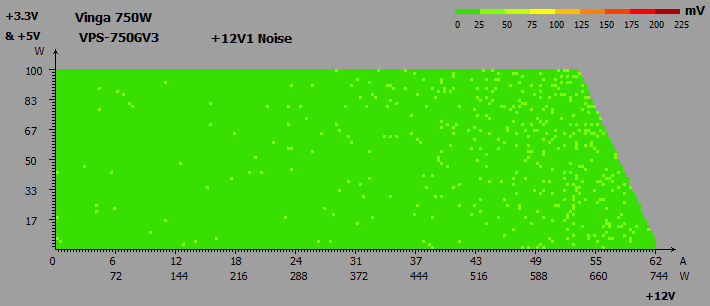

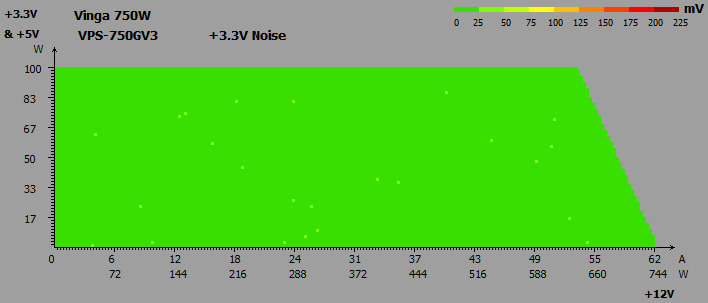

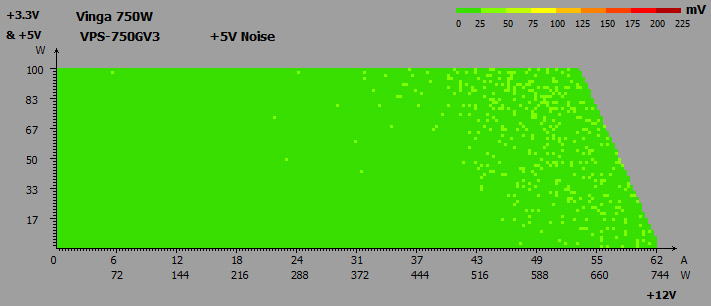

З пульсаціями все в повному порядку: на всіх трьох лініях вони не перевищували 50 мВ, що можна оцінити як дуже добрий результат.

Чергова лінія живлення + 5VSB

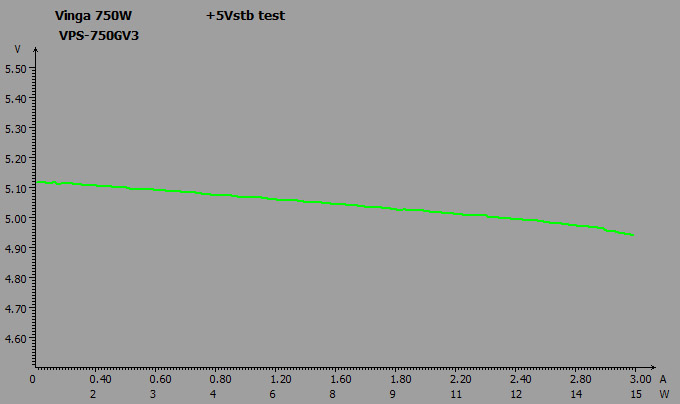

Чергова лінія живлення також потішає мінімальними відхиленнями у межах від 5,12 до 4,94 В, або від +2,4% до -1,2%.

PF

Таблиця, що показує зміну PF залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Вузол APFC працює ефективно: уже при споживаній потужності в 220 Вт коефіцієнт PF досягає 0,94, а максимальне значення становить 0,99.

ККД

При навантаженні 20%, 50% і 100% від номіналу ККД перевищував 88%, 92% і 88% відповідно, що підтверджує відповідність сертифікату 80 PLUS Gold.

Система охолодження і температурний режим

Приємним бонусом Vinga 750W (VPS-750GV3) є гібридний режим роботи системи охолодження. До навантаження 400 Вт вентилятор взагалі не обертається. Далі він стартує при 530 об/хв і до 600 Вт працює дуже тихо. Зі зростанням навантаження шум підвищується, але залишається тихим до 700 Вт і нижчим за середній на останніх 50 Вт діапазону. Максимальна швидкість становить цілком комфортні 1380 об/хв.

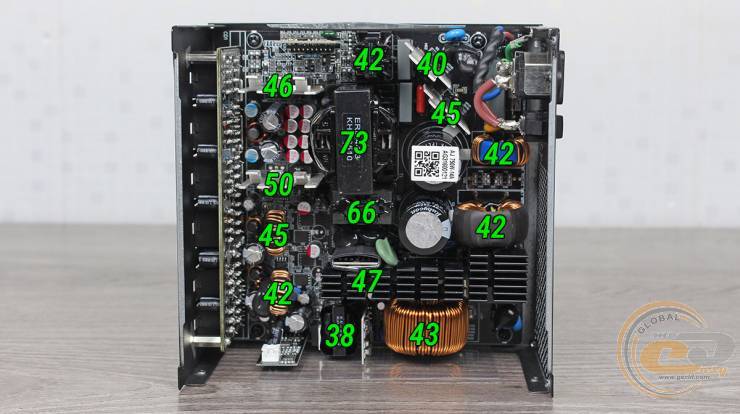

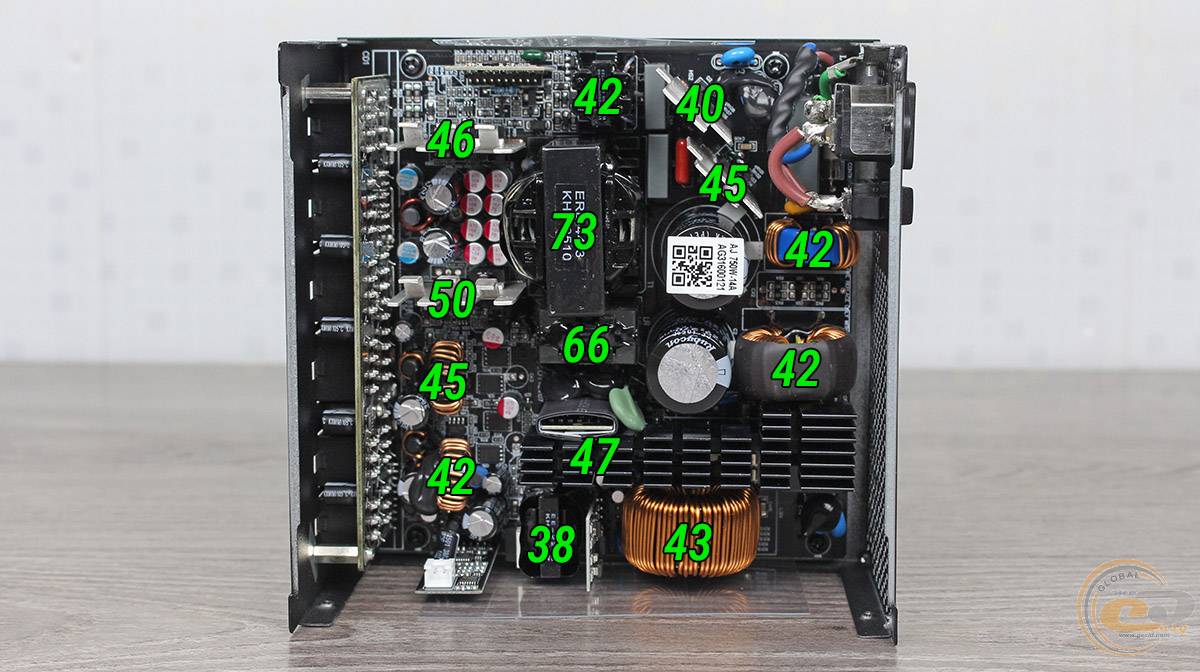

Після 15 хв роботи при 730-ватному навантаженні головний трансформатор прогрівся до 73°C, що є відмінним показником. Інші вузли залишаються відчутно холоднішими, причому в приміщенні під час тестування було доволі тепло— +25°C.

Випробування на реальній конфігурації

Можливості Vinga 750W (VPS-750GV3) ми перевірили на системі зі 170-ватним процесором AMD Ryzen 9 7900X та 350-ватною відеокартою Palit GeForce RTX 3090 GamingPro.

Компонент	Модель
Процесор	AMD Ryzen 9 7900X (Socket AM5, 12 / 24 x 4,7 – 5,6 ГГц, TDP 170 Вт)
Кулер	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	ASUS TUF GAMING X870-PRO WIFI7 W NEO (AMD X870, Socket AM5, DDR5, ATX)
Оперативна пам’ять	2 × DDR5-6000 16 ГБ Kingston FURY DDR5 (KF560C40BBAK2-32)
Відеокарти	Palit GeForce RTX 3090 GamingPro
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у режимах «Простій» та «Максимальне навантаження» (за допомогою тесту FurMark Donut (GK) в утиліті MSI Kombuster). У результаті були отримані такі значення:

Використання DC-DC-перетворювачів позитивно вплинуло на стабільність. Незалежно від навантаження, напруги залишалися дуже близькими до номінальних значень, відхиляючись лише на 1,4–2,7%. Просідань не було, а різниця на +12В між простоєм та навантаженням склала скромні 1,4%. Більше того, на реальній конфігурації канали +3,3В і +5В і зовсім потішили винятковою стабільністю.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додачу тестований пристрій споживає всього 2 Вт у вимкненому стані комп’ютера та 4 Вт у сплячому режимі.

Підсумок

Загалом блок живлення Vinga 750W (VPS-750GV3) справив дуже приємне враження. Порівняно з попередником VPS-750GV2 він отримав оновлений дизайн, збільшений 140-мм вентилятор і став тихішим. Значною мірою цьому сприяє поява гібридного режиму роботи системи охолодження, завдяки якому до навантаження близько 400 Вт пропелер не обертається зовсім. При цьому температури всіх ключових компонентів залишаються в комфортних межах.

Ще одним важливим покращенням стала поява 600-ватного роз'єму PCIe 5.0 (12VHPWR), якого бракувало попереднім моделям. З іншого боку, хотілося б бачити вже сучасніший конектор PCIe 5.1 (12V-2×6).

Водночас збережено більшість переваг попередника: сертифікат 80 PLUS Gold, повністю модульна система кабелів, японські конденсатори та хороша стабілізація напруг. В основі пристрою лежить ефективна напівмостова схемотехніка, щоправда, силові елементи тут переважно китайського походження. А от певним кроком назад можна вважати лише застосування вентилятора на підшипнику ковзання замість FDB-рішення.

У підсумку Vinga 750W (VPS-750GV3) виглядає одним із найцікавіших блоків живлення у своєму ціновому сегменті. За ₴3900 або $90 він пропонує японські конденсатори, високу енергоефективність, модульні кабелі, 600-ватний роз'єм PCIe 5.0 (12VHPWR) та тиху роботу. А трирічна гарантія лише додає впевненості у виборі.

Переваги:

• дуже високий рівень ККД (80 PLUS Gold);
• DC-DC-перетворювачі у вторинному колі;
• використання японських високотемпературних електролітичних конденсаторів і полімерних компонентів;
• хороший стан напруг на основних лініях живлення;
• відсутність просідань напруг навіть при підключенні потужної конфігурації;
• наявність низки захистів;
• можливість роботи в широкому діапазоні мережевої напруги;
• три 6+2-контактні роз’єми PCIe та один 600-ватний PCIe 5.0 (12VHPWR);
• повністю модульна система кабелів;
• ефективна та тиха система охолодження з гібридним режимом роботи;
• безшумна робота до навантаження 400 Вт;
• невеликі розміри (довжина 150 мм);
• доступна ціна;
• 3 роки гарантії.

Особливості:

• використання конектора PCIe 5.0 (12VHPWR) замість більш сучасного PCIe 5.1 (12V-2×6);
• вентилятор на основі підшипника ковзання.
