Огляд Vinga 1000W (VPS-1000GV3): один із найдоступніших кіловатних блоків живлення

Блоки живлення під брендом Vinga вже не один рік присутні на вітчизняному ринку — перша ластівка потрапила в нашу тестову лабораторію більше ніж 9 років тому. І за цей час вони суттєво змінилися, у чому ми переконалися на прикладі нещодавно протестованої моделі Vinga 750W (VPS-750GV3). Втім, стабільним залишається гарне співвідношення вартості та внутрішнього наповнення.

Ще один яскравий приклад цього — Vinga 1000W (VPS-1000GV3) за ₴4700 (близько $104). З одного боку, це один із найдоступніших кіловатників на вітчизняному ринку. З іншого — він може похвалитися низкою технічних особливостей, багато з яких не є очевидними на перший погляд. Тож пропонуємо ближче познайомитися з новинкою разом із нами.

Специфікація

Модель	Vinga 1000W (VPS-1000GV3)
Тип	ATX12V 3.0
Максимальна потужність, Вт	1000
Потужність по каналу +12В, Вт	999,6
Потужність ліній +3,3В і +5В, Вт	100
Кількість ліній +12В	1
Максимальний струм каналу +3,3В, А	20
Максимальний струм каналу +5В, А	20
Максимальний струм каналу +12В, А	83,3
Максимальний струм каналу -12В, А	0,4
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	3,0
Вхідна напруга, В	100 − 240
Вхідний струм, А	8 – 15
ККД, %	≤92
Сертифікація 80 PLUS	Gold
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≤99
PCIe-роз’ємів	3 (6+2-контактні)
Роз’єм PCIe 5.0 (12VHPWR)	1 (600 Вт)
Модульний	Так
Розміри вентилятора, мм	140 × 140 × 25
Тип підшипника вентилятора	Ковзання (Sleeve)
Розміри (Д × Ш × В), мм	150 × 150 × 86
Гарантія, років	3
Сторінка пристрою	Vinga 1000W (VPS-1000GV3)
Сайт виробника	Vinga
Сторінка для купівлі	Vinga 1000W (VPS-1000GV3)

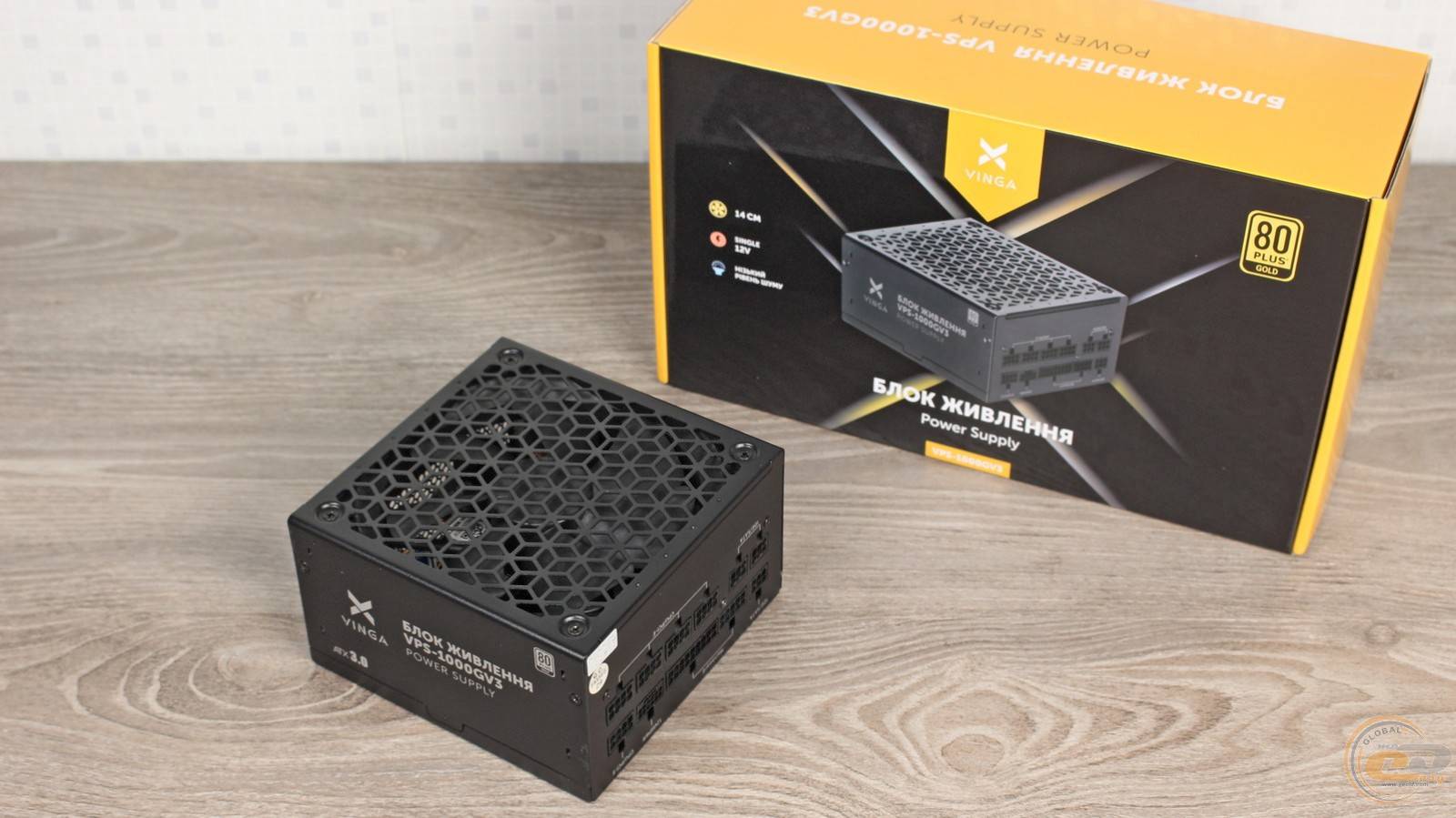

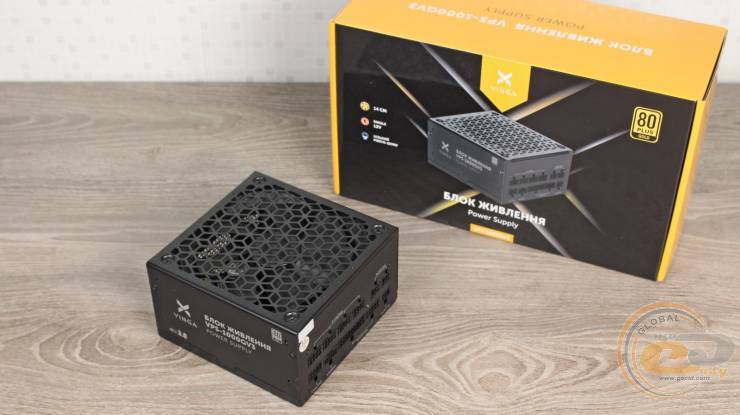

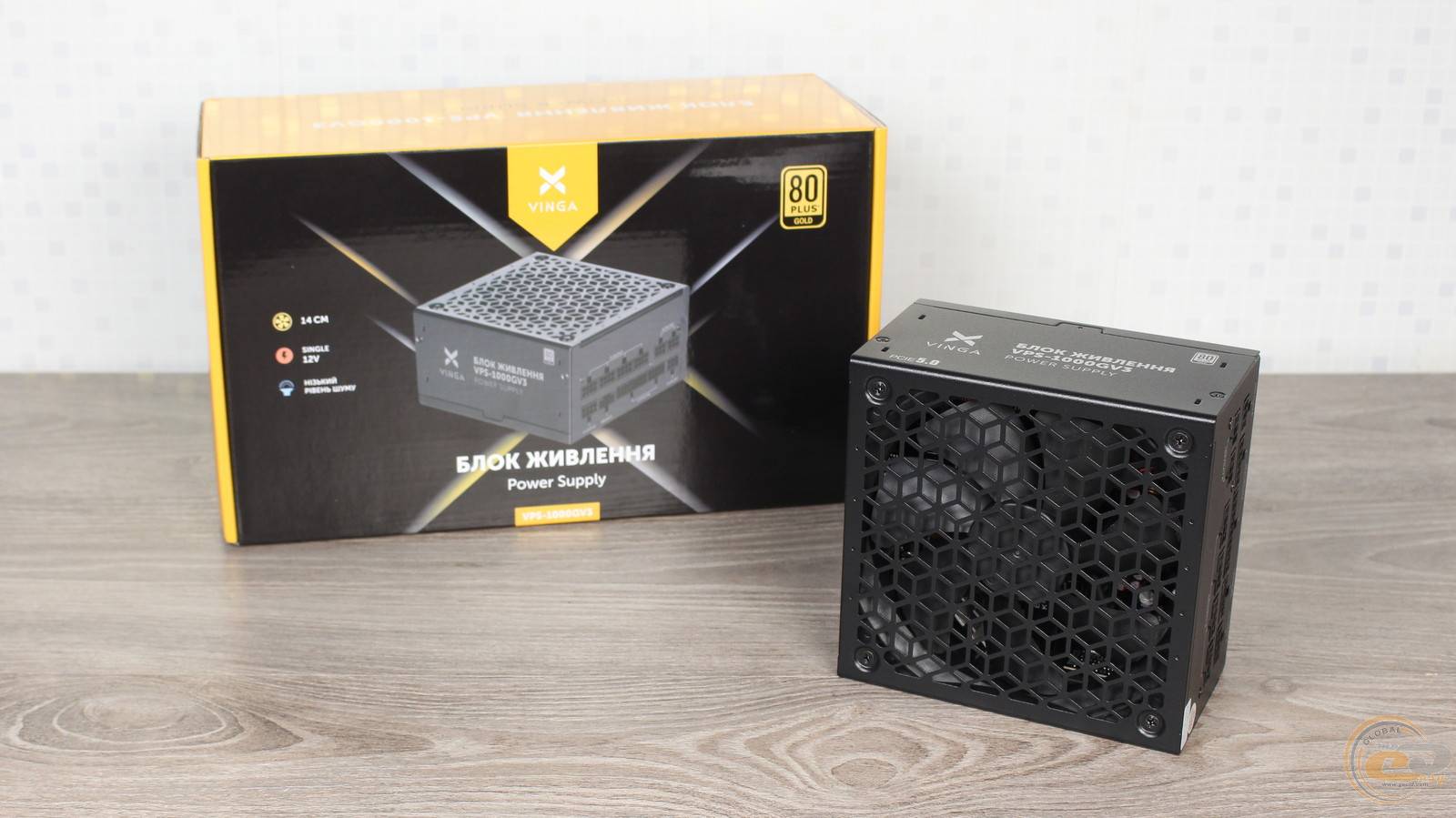

Паковання та комплект постачання

Як і у випадку з 750-ватником, коробку старалися зробити в міру інформативною, проте деякі відомості тут суперечать реальності.

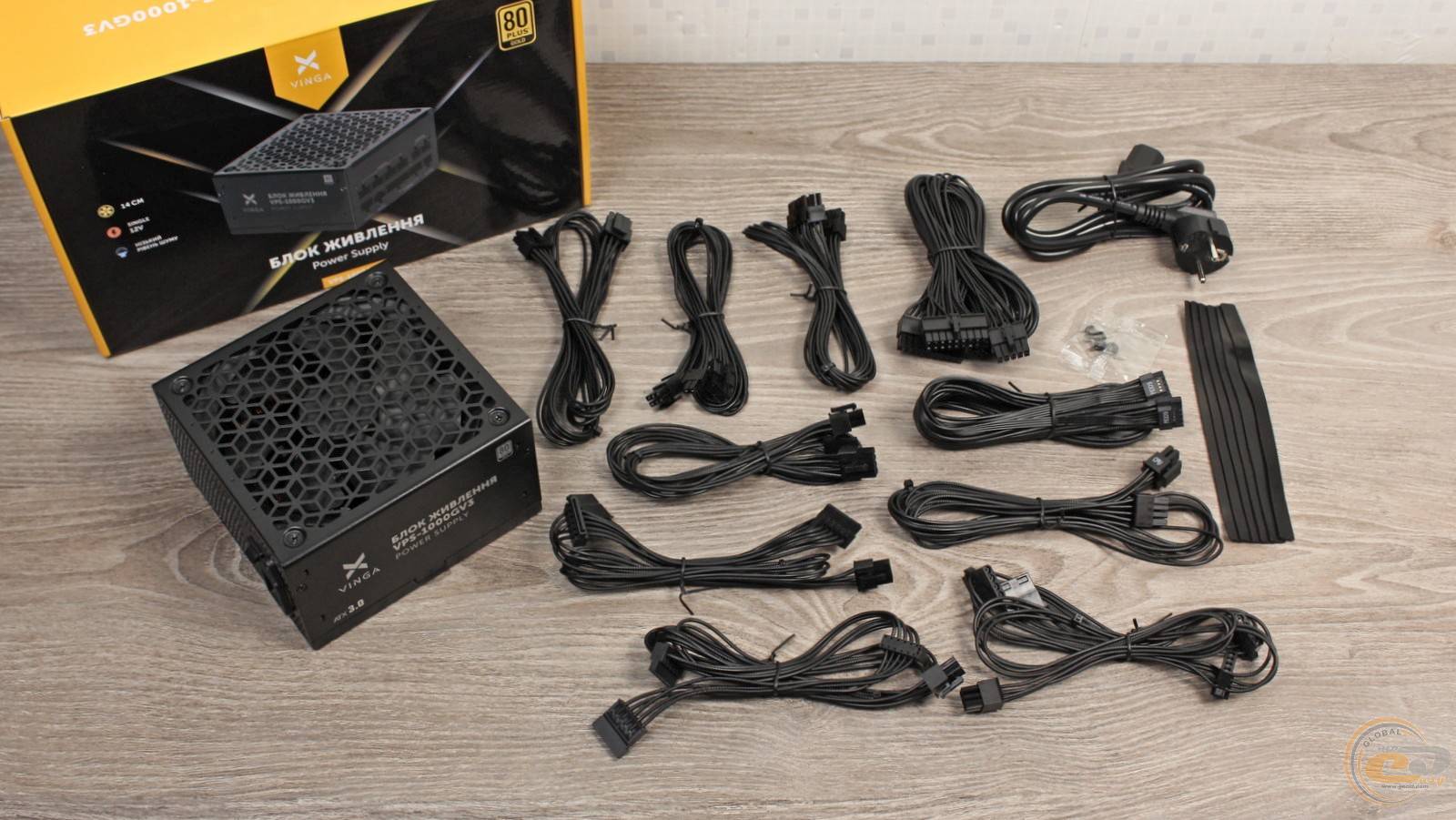

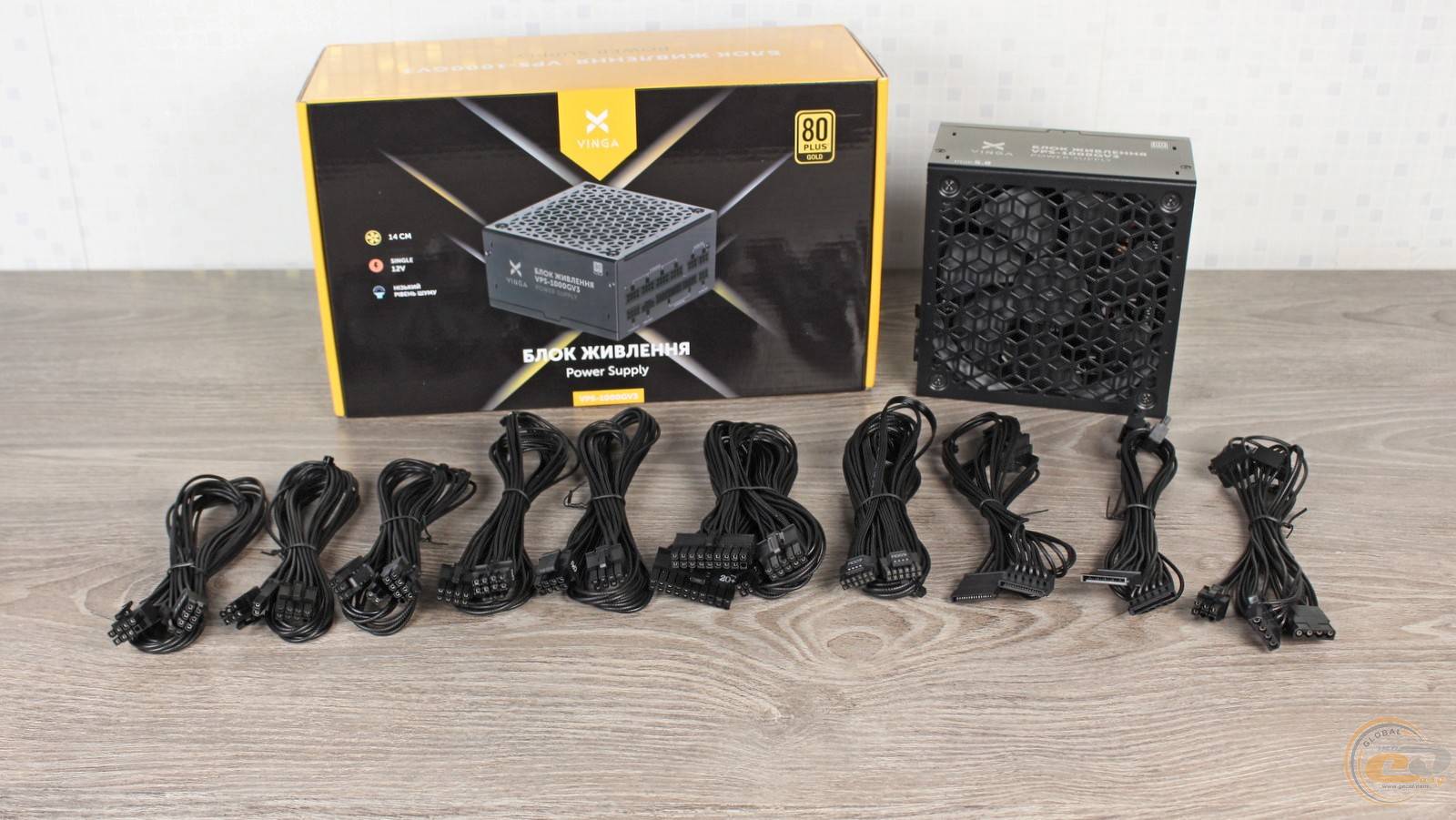

Комплектація типова для модульного блока: є кабель живлення, модульні кабелі, кріпильні гвинти та набір стяжок-липучок.

Зовнішній вигляд

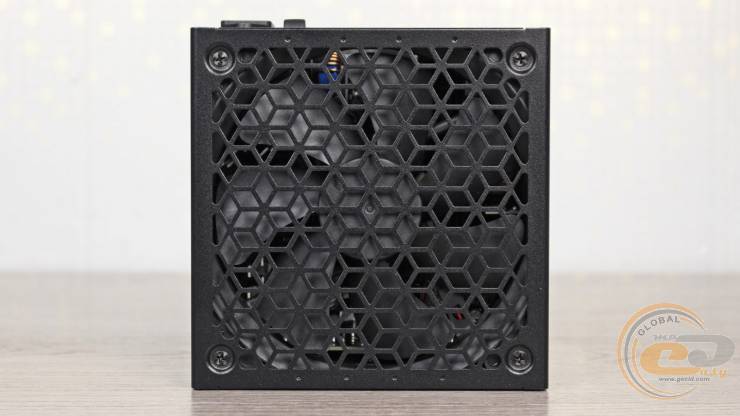

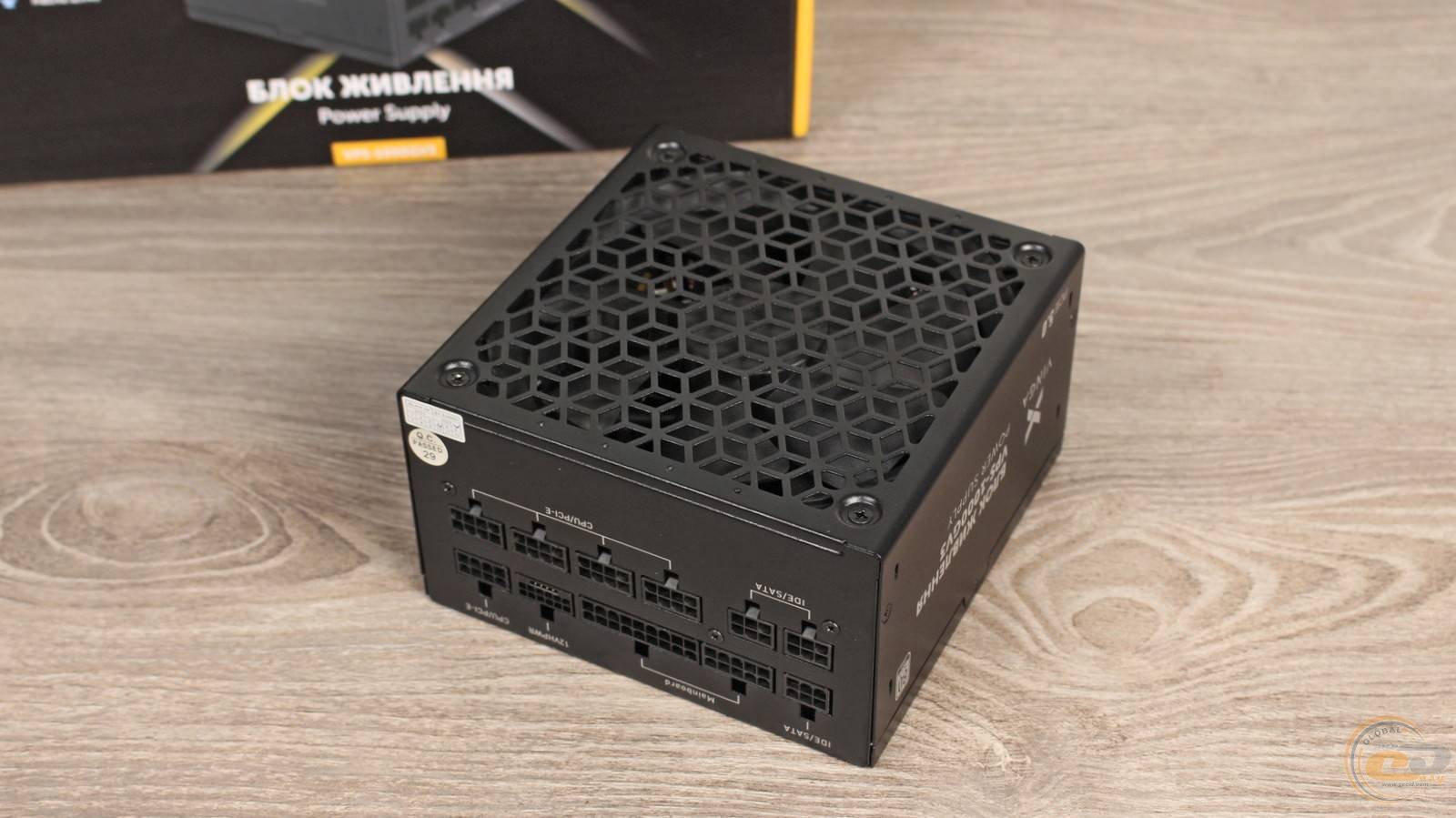

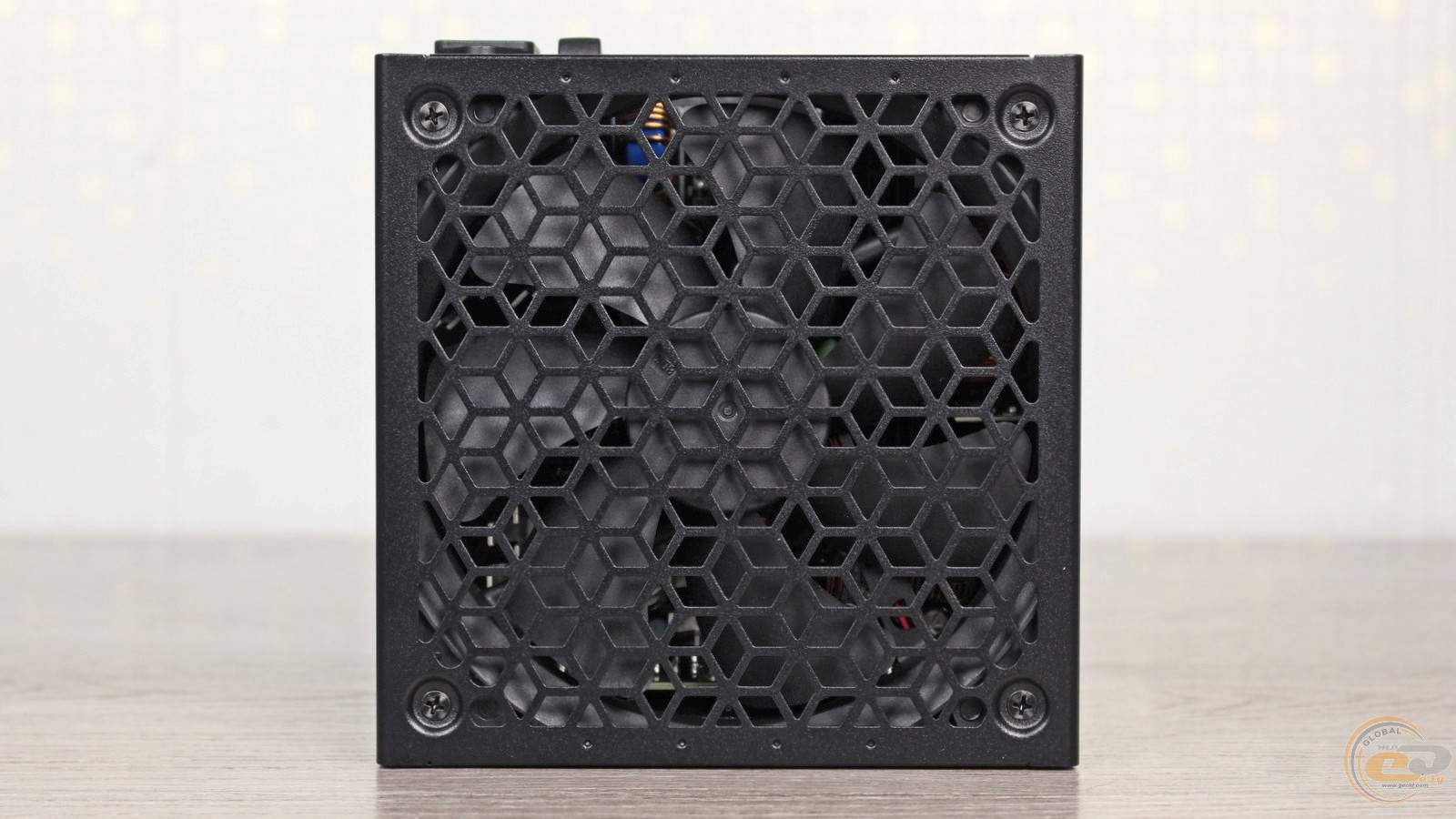

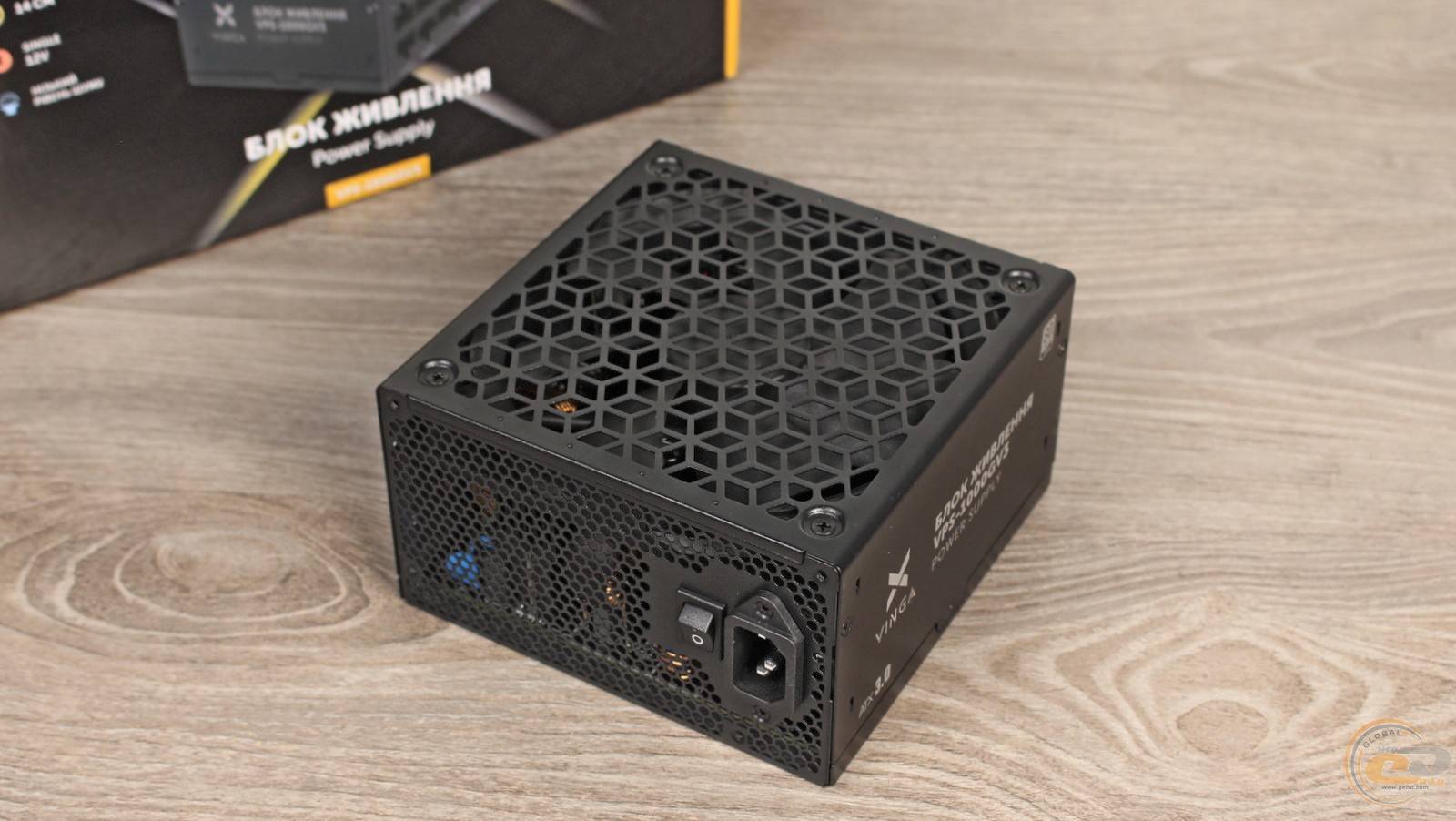

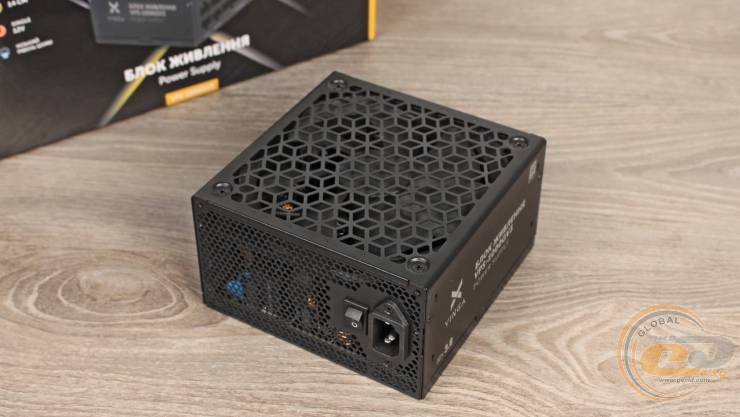

Зовнішність Vinga 1000W (VPS-1000GV3) примітна ромбоподібними вирізами над вентилятором. В іншому маємо звичний чорний матовий окрас та трішки більші за мінімальні габарити - 150 × 150 × 86 мм - для відмінної сумісності з ATX-корпусами.

Охолодження покладене на 140-мм вентилятор, тоді як у попередніх поколіннях «золотих» блоків живлення Vinga використовувалися 120-мм рішення. А от якогось логотипа виробника тут немає.

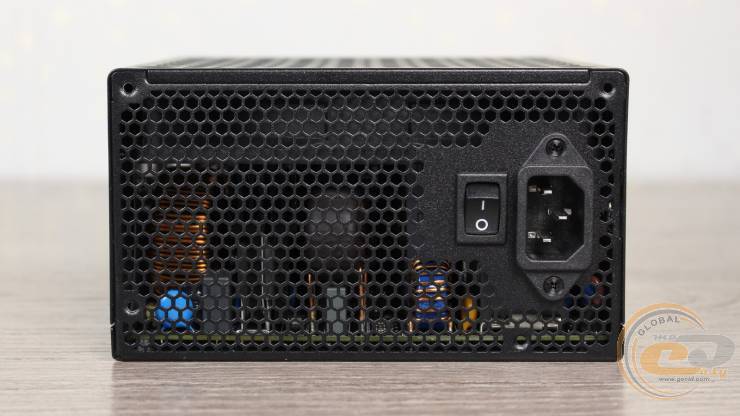

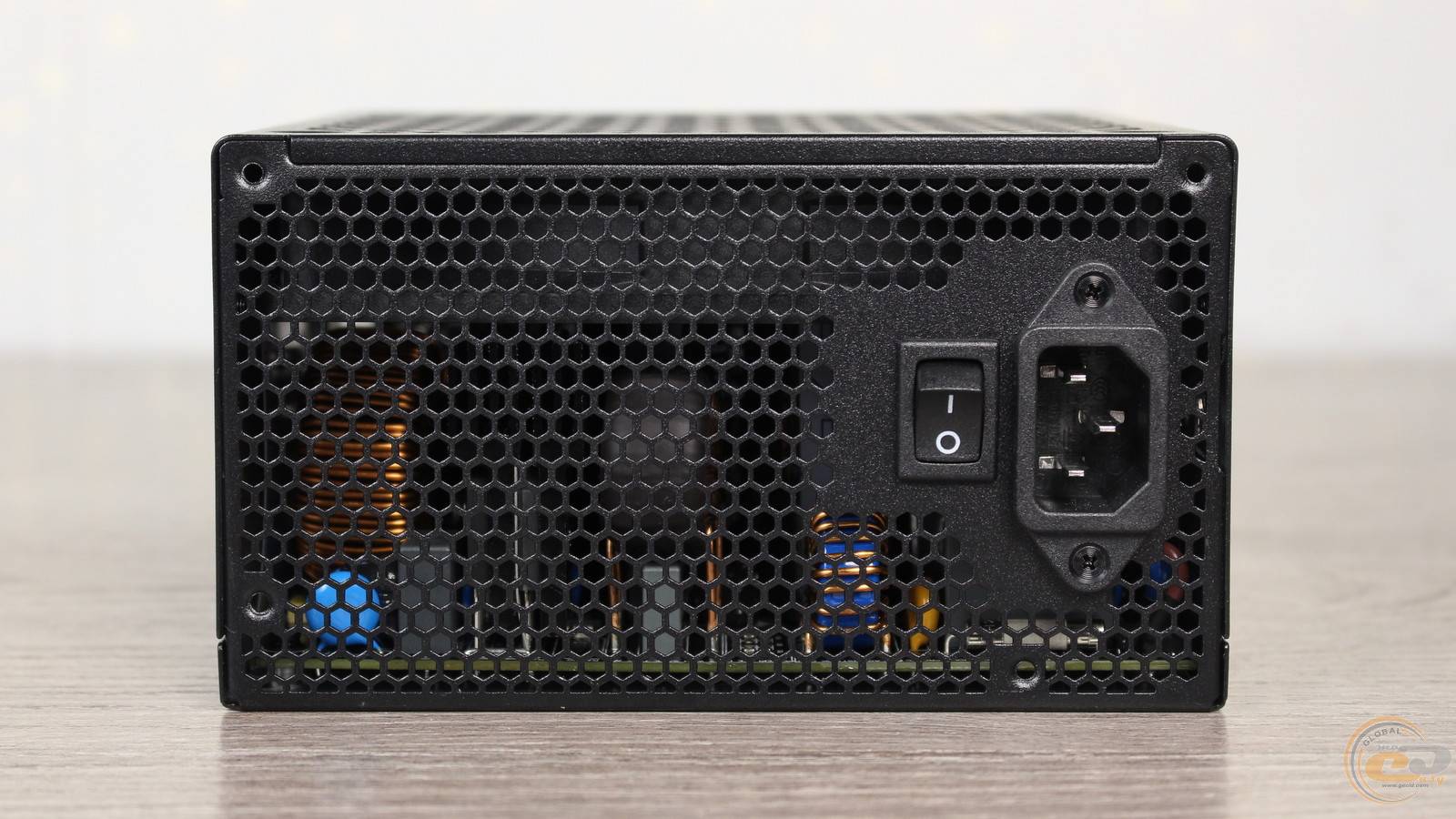

Тильна панель по-максимуму покрита отворами у формі стільників. Винятком став лише острівець із роз’ємом живлення та вимикачем.

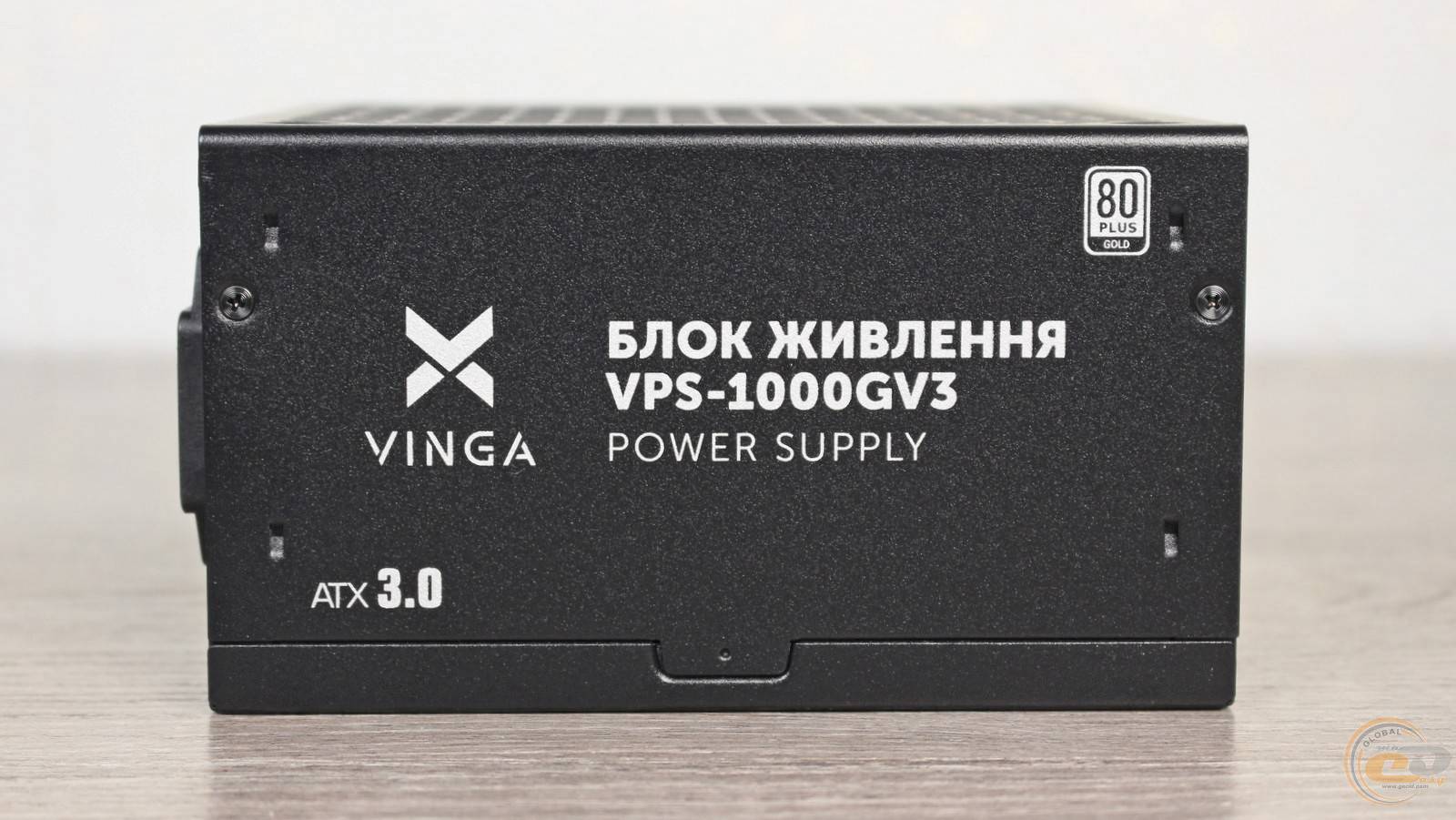

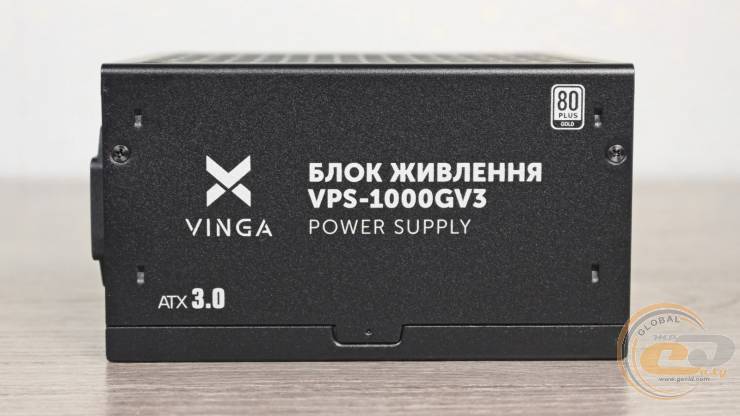

Згадки про виробника є на обох боковинах, при цьому написи будуть правильно орієнтовані незалежно від способу встановлення. Крім того, тут зазначена модель пристрою, його сертифікація за стандартом 80 PLUS Gold та відповідність специфікації ATX12V 3.0. Остання не є найновішою, але при цьому залишається доволі актуальною, особливо у порівнянні з рішеннями ATX12V 2.x, які досі присутні на ринку.

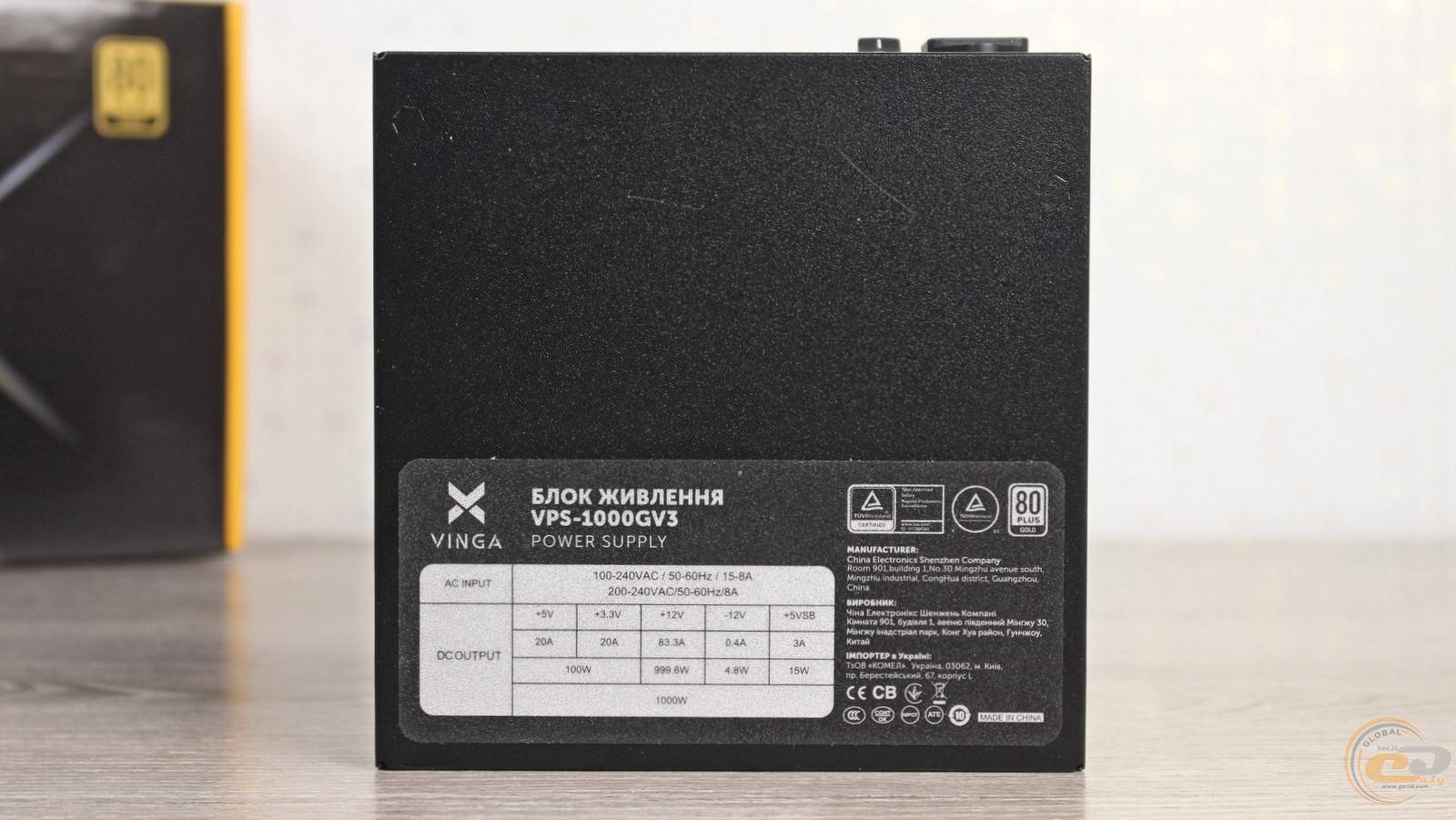

Етикетка тішить відмінними електротехнічними показниками. Потужність єдиної лінії +12В становить 999,6 Вт і практично відповідає максимальній, а молодші +3,3В і +5В забезпечують 100 Вт або по 20 А. На додачу є підтримка широкого діапазону напруг — від 100 до 240 В.

Чорно-біле оформлення блока живлення дозволяє йому вписатися як у темну, так і у світлу збірку. На корпусі також є гарантійна наліпка терміном дії - 3 роки.

Модульні кабелі Vinga 1000W (VPS-1000GV3) виконані в індивідуальному нейлоновому обплетенні. Проводи у складі PCIe 5.0 мають калібр 16 AWG, тоді як інші — 18 AWG. А набір конекторів дозволить живити будь-яку сучасну збірку:

Серед них: 20+4-контактний ATX, два 4+4-контактні ATX12V, три 6+2-контактні PCIe та 600-ватний PCIe 5.0 (він же 12VHPWR) — шкода лише, що це не найновіший PCIe 5.1 (12V-2×6). Для накопичувачів і периферії є шість SATA та скільки ж PATA на трьох кабелях.

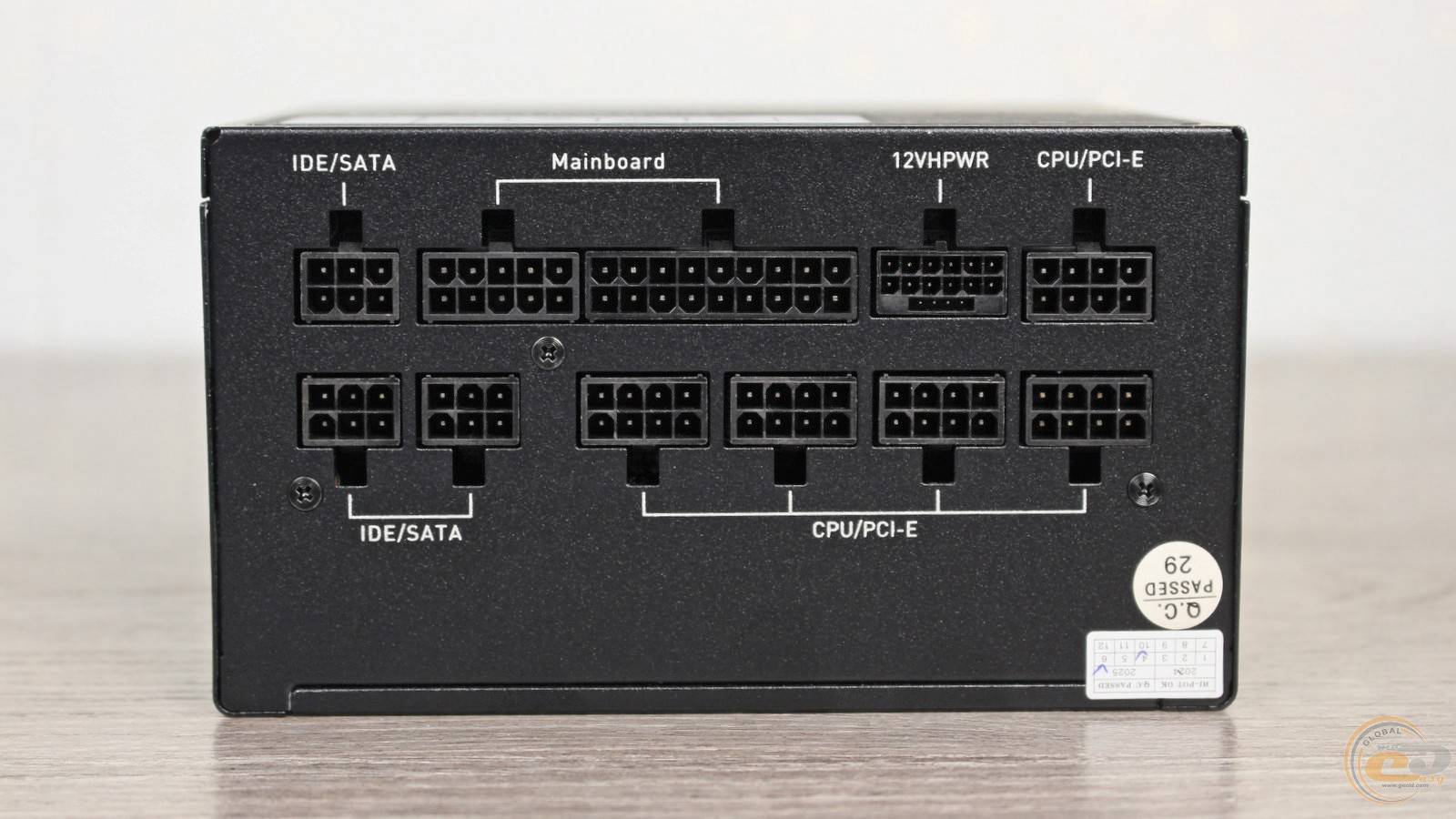

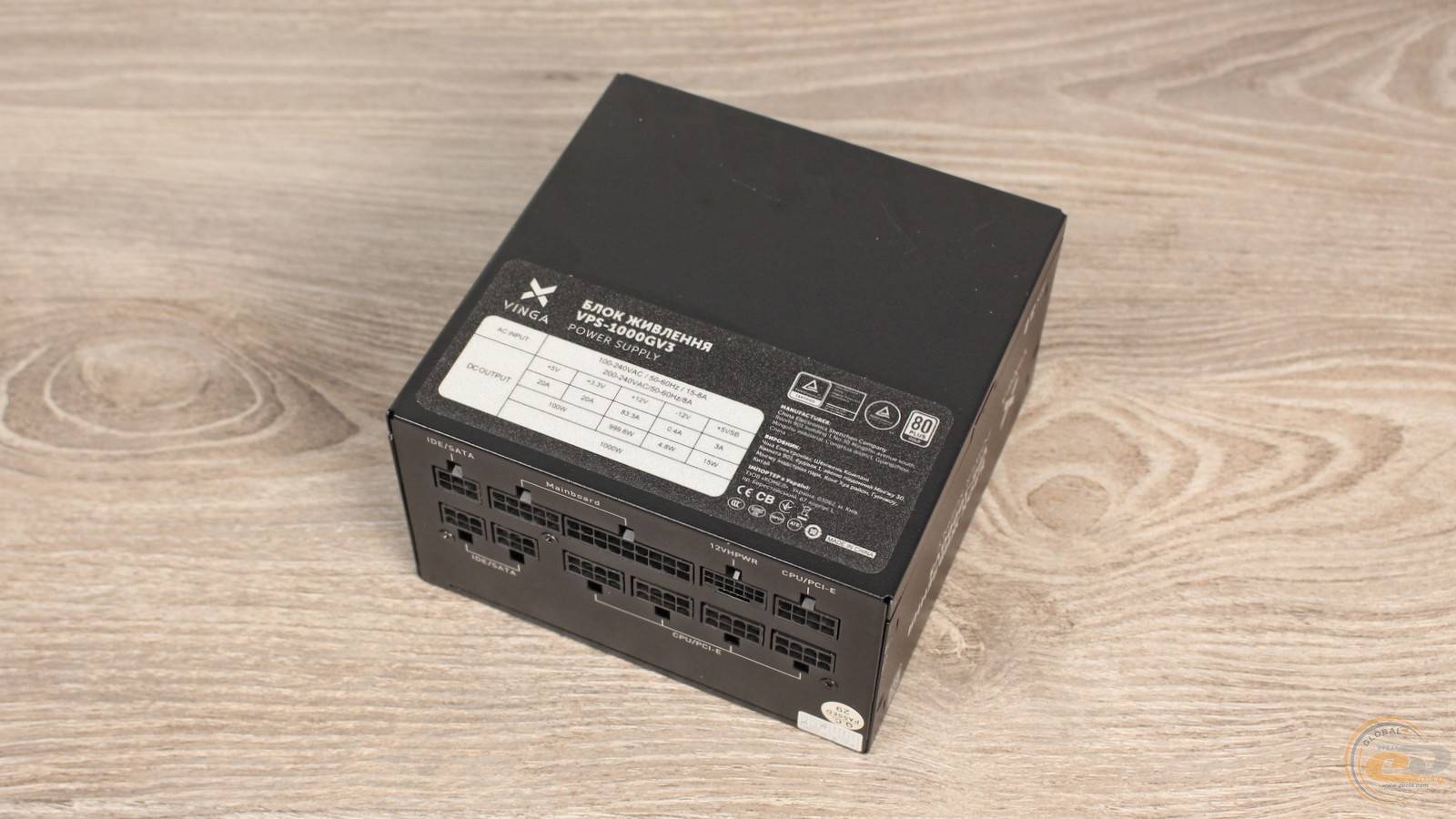

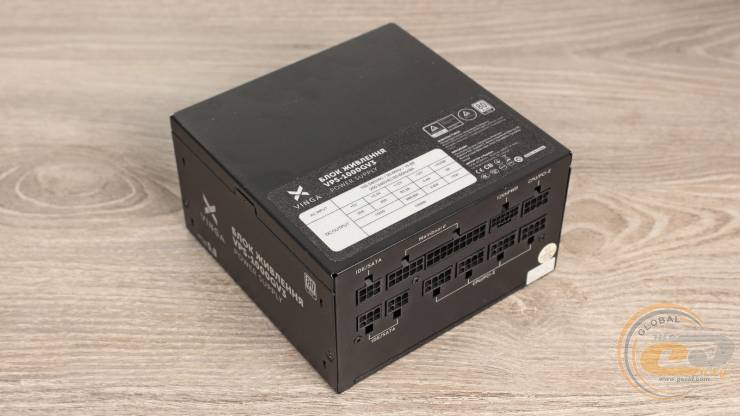

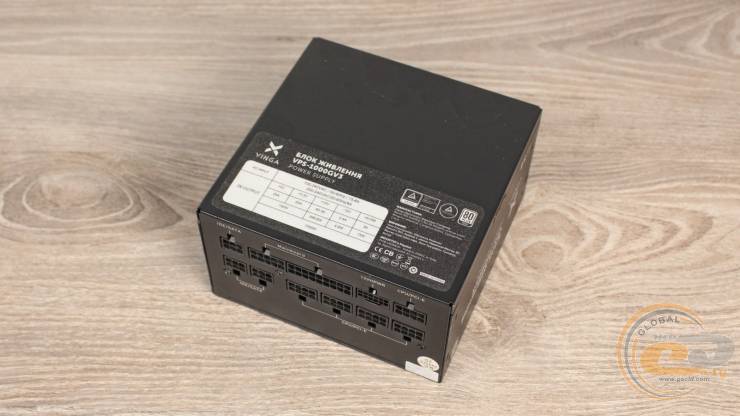

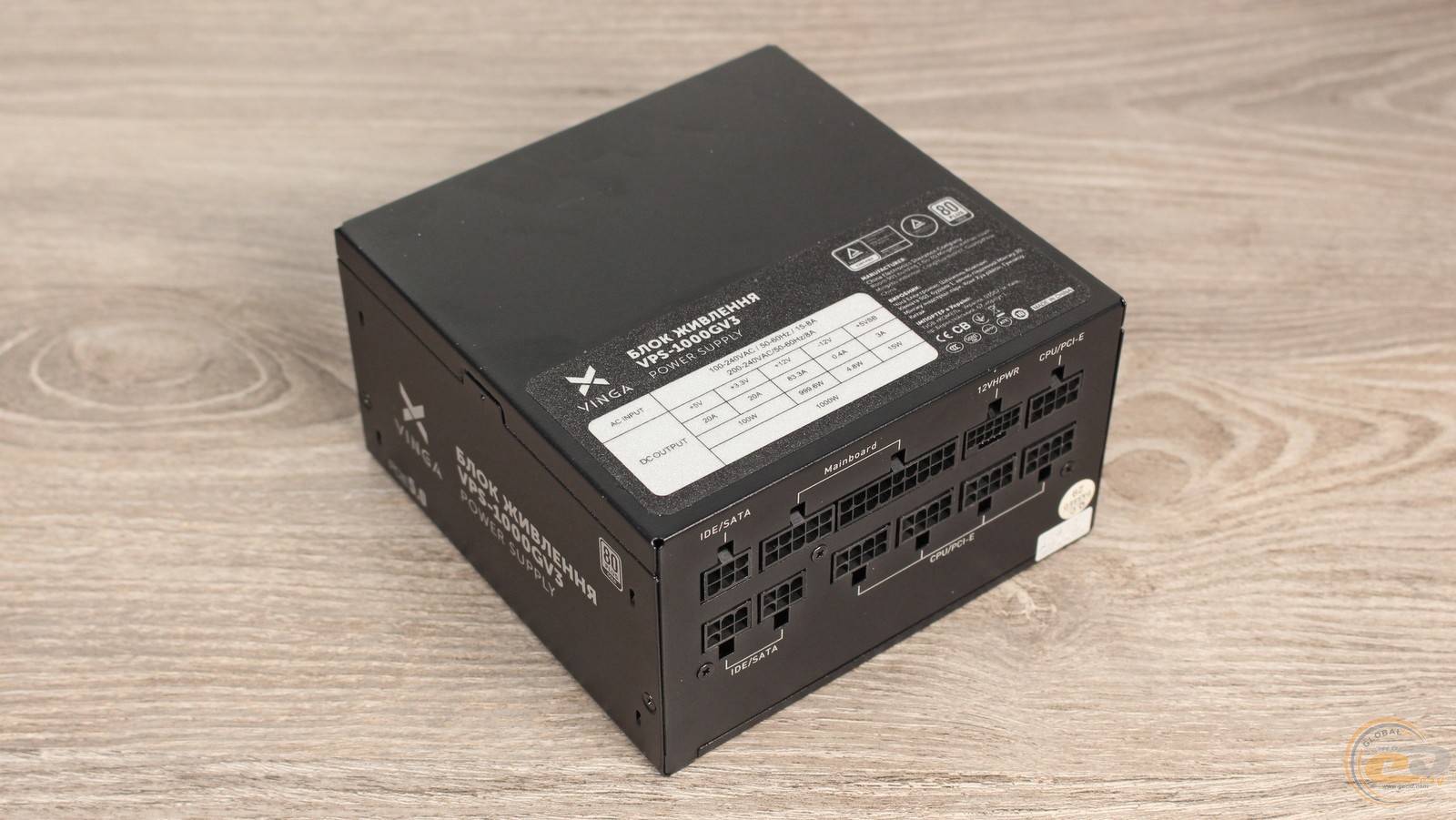

У порівнянні з 750-ватником, усі ATX12V та 6+2-контактні PCIe винесені на окремі кабелі, а також з’явилися чотири додаткові PATA. Для їх під’єднання тепер задіяні всі вихідні роз’єми, які отримали відповідні підписи та різну форму конекторів, що забезпечує безпомилкове під’єднання.

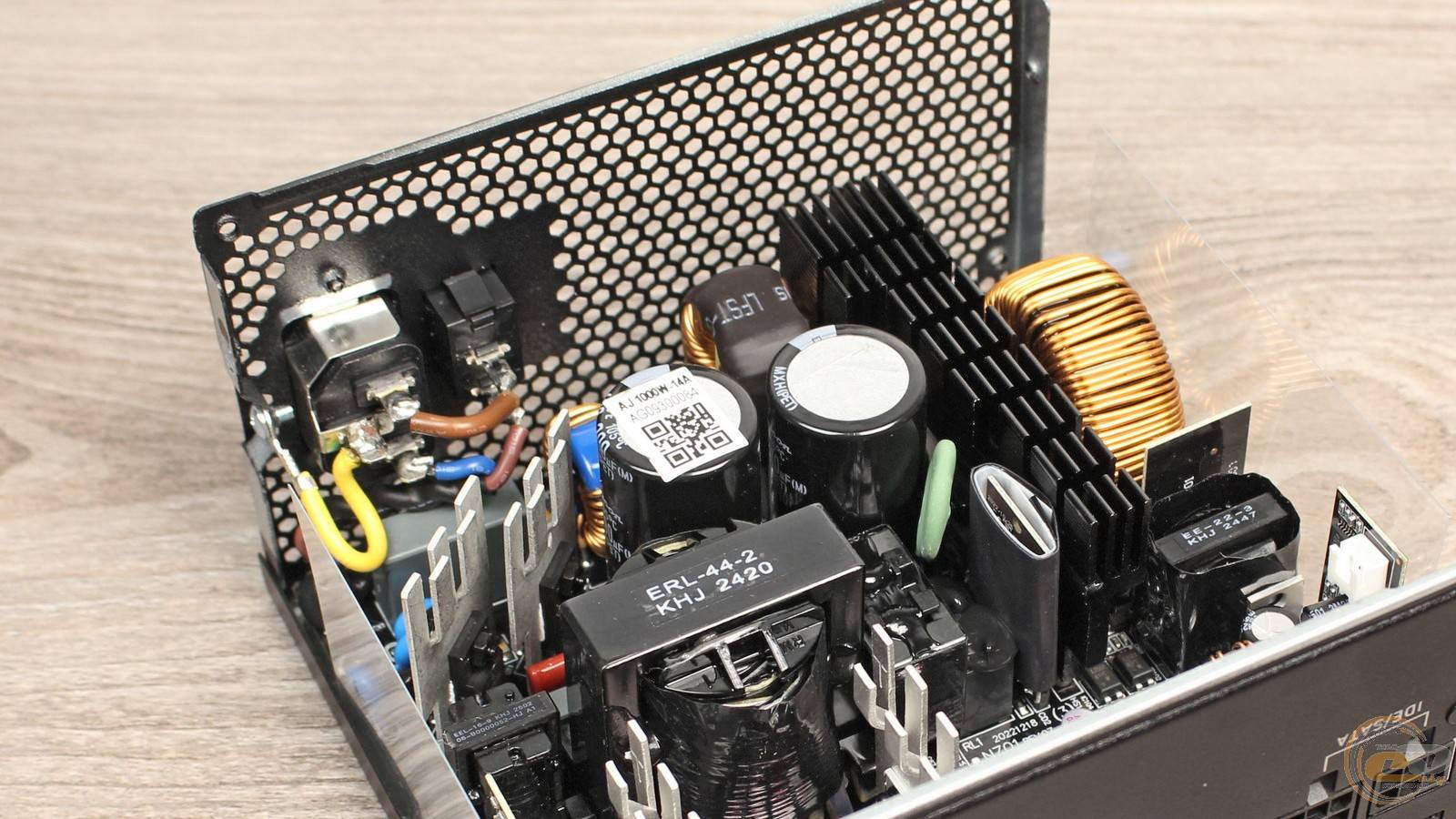

Внутрішня будова

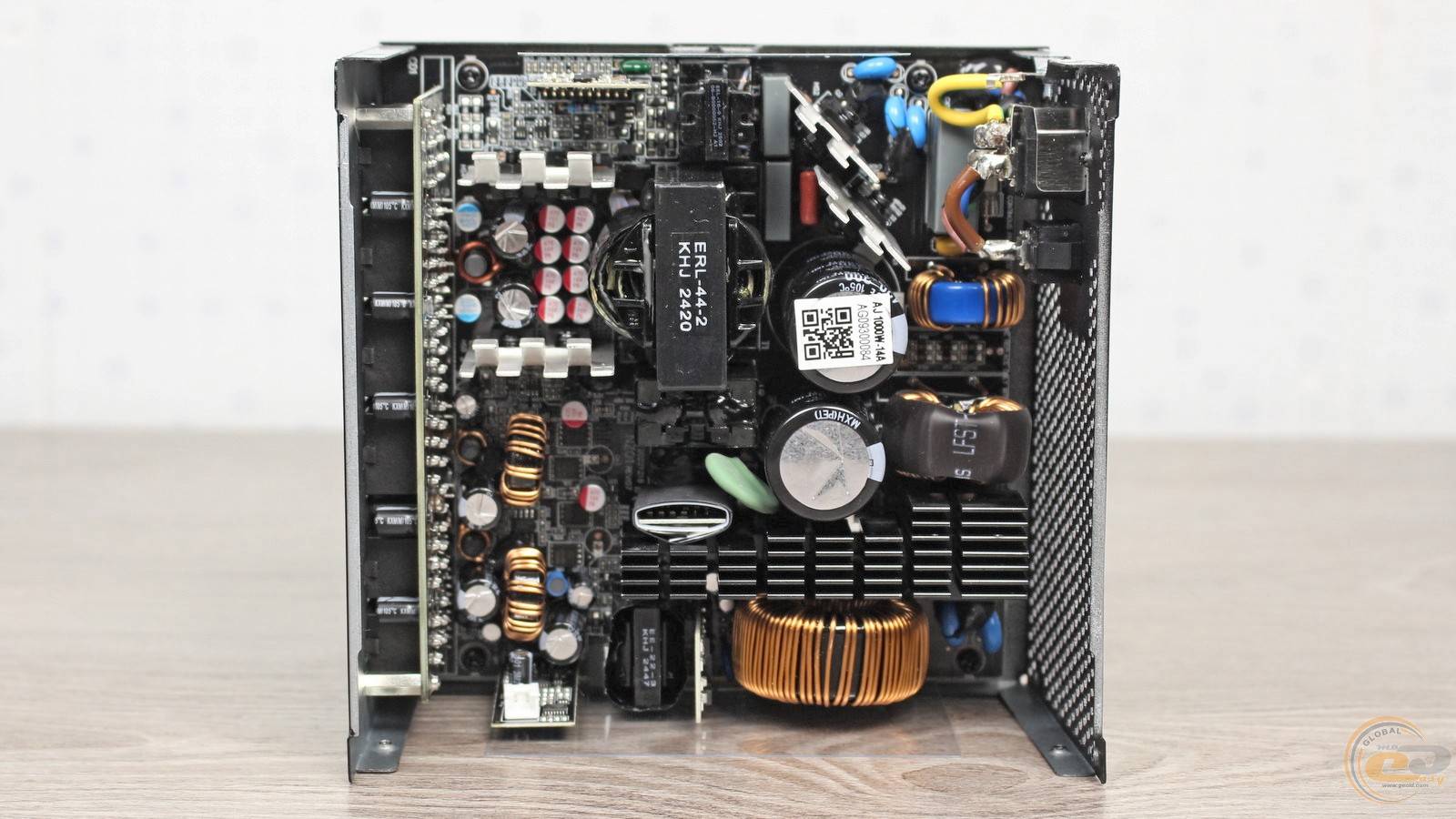

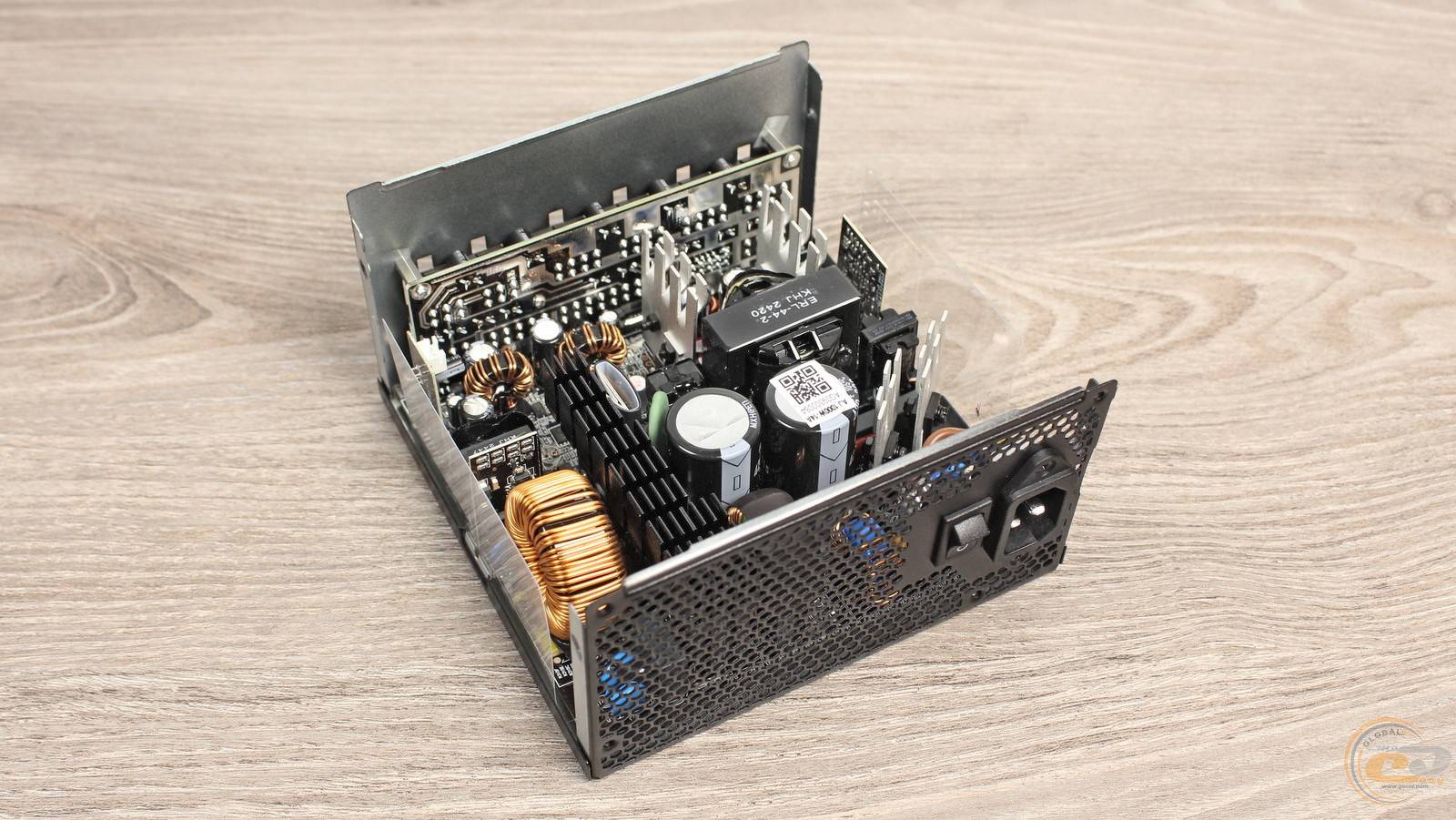

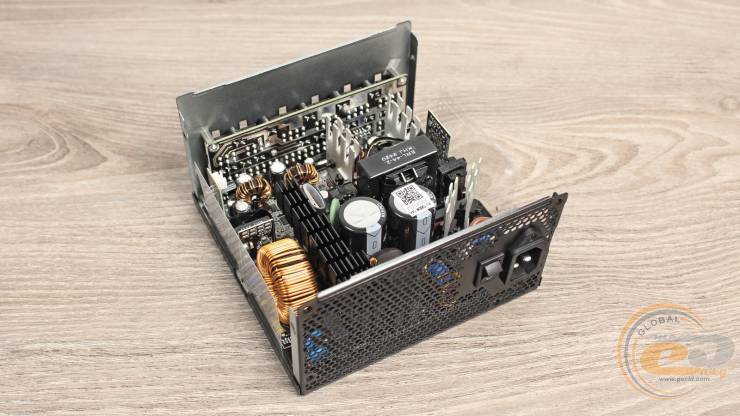

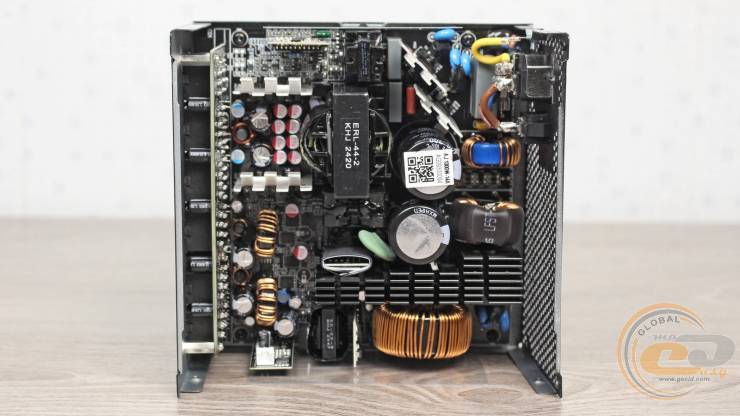

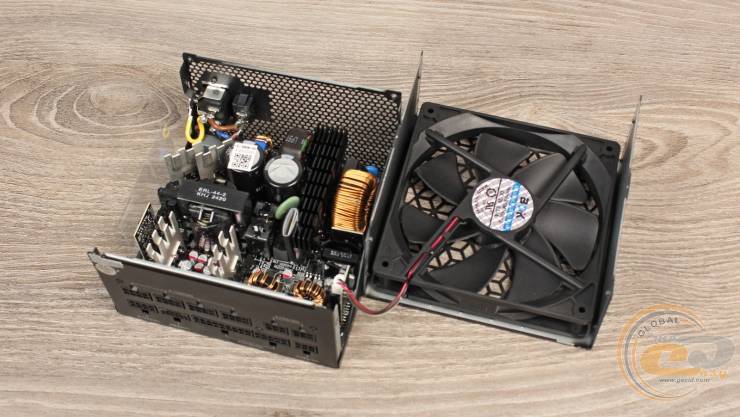

Тепер про те, що заховане всередині.

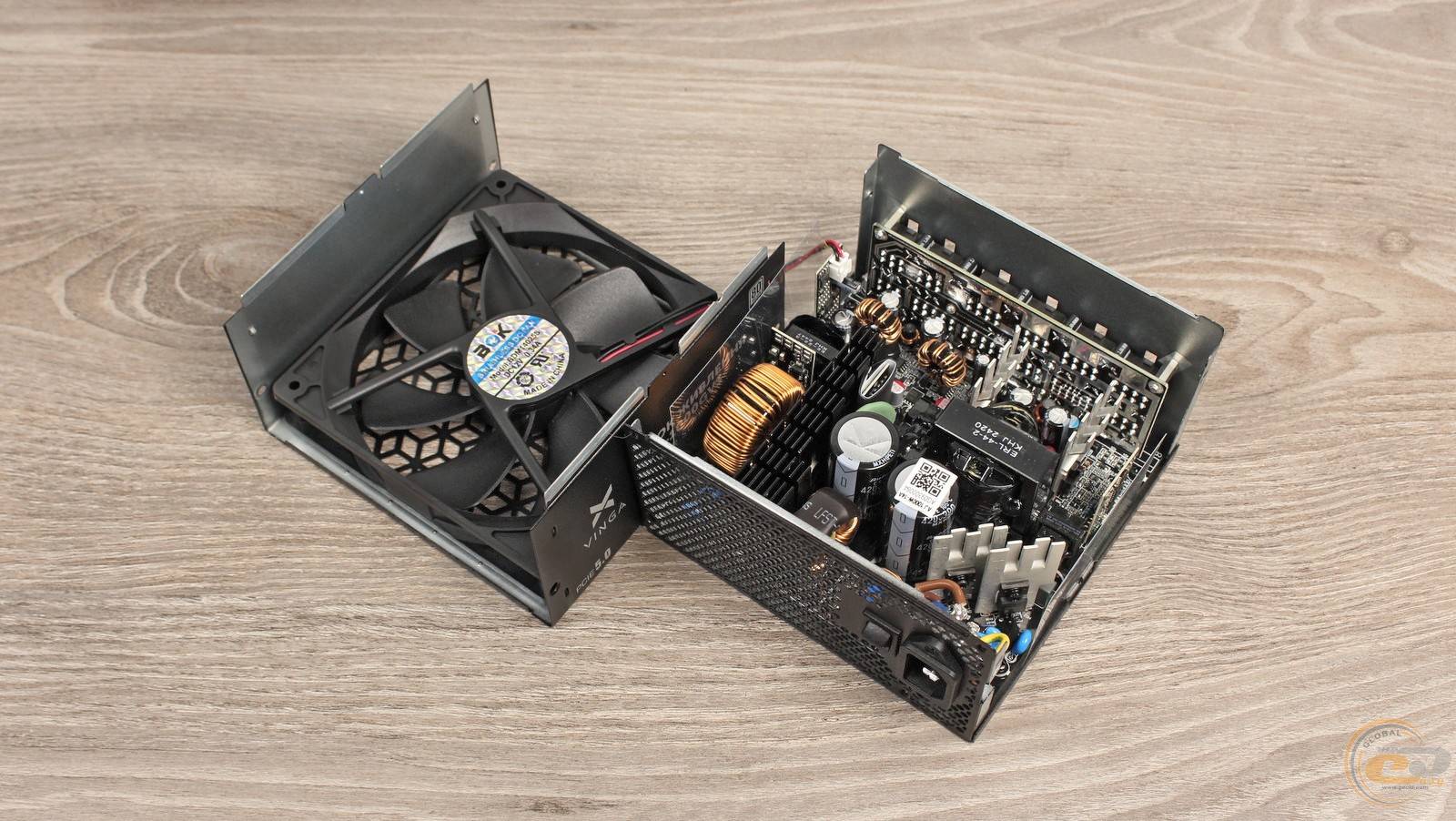

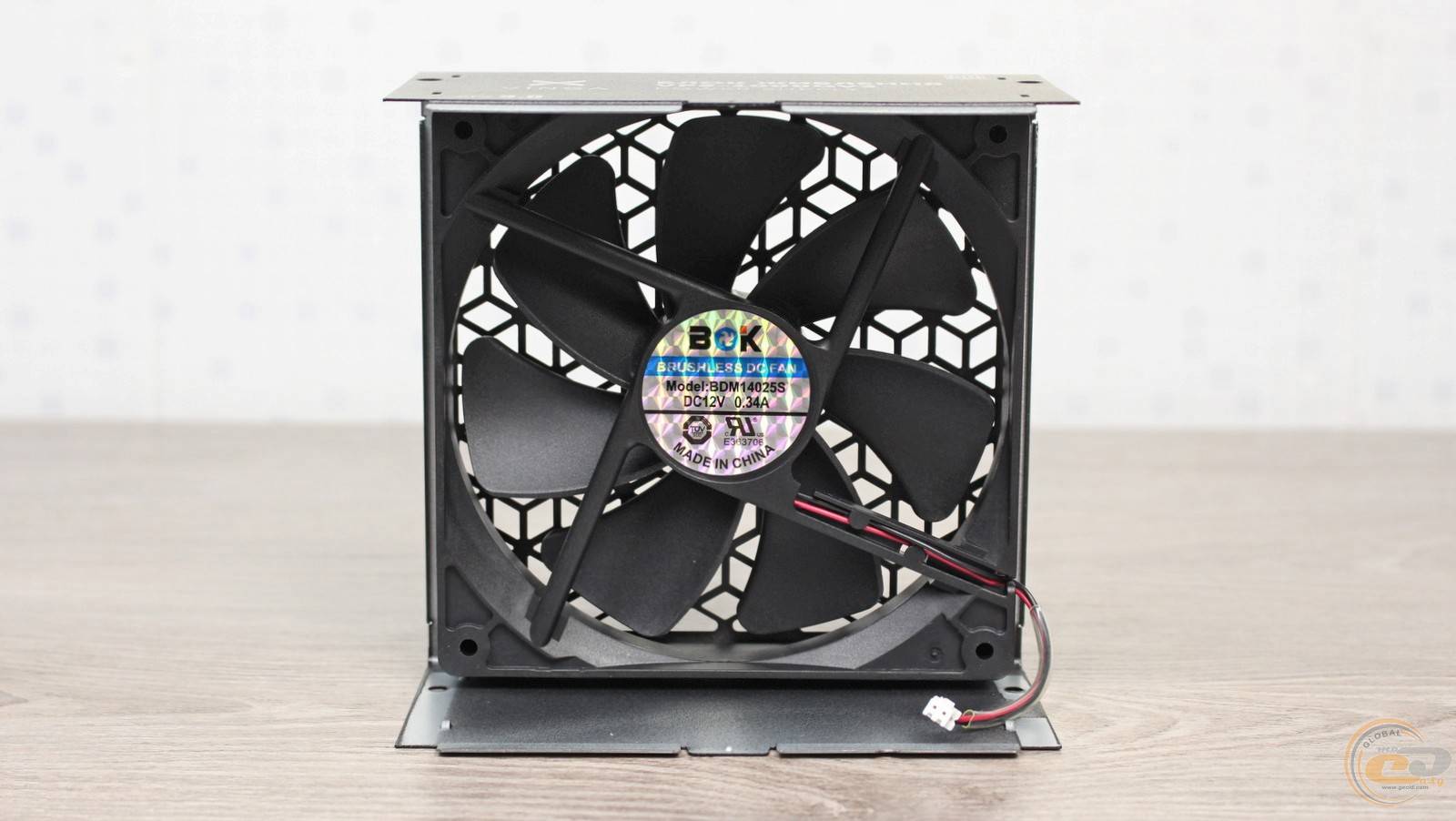

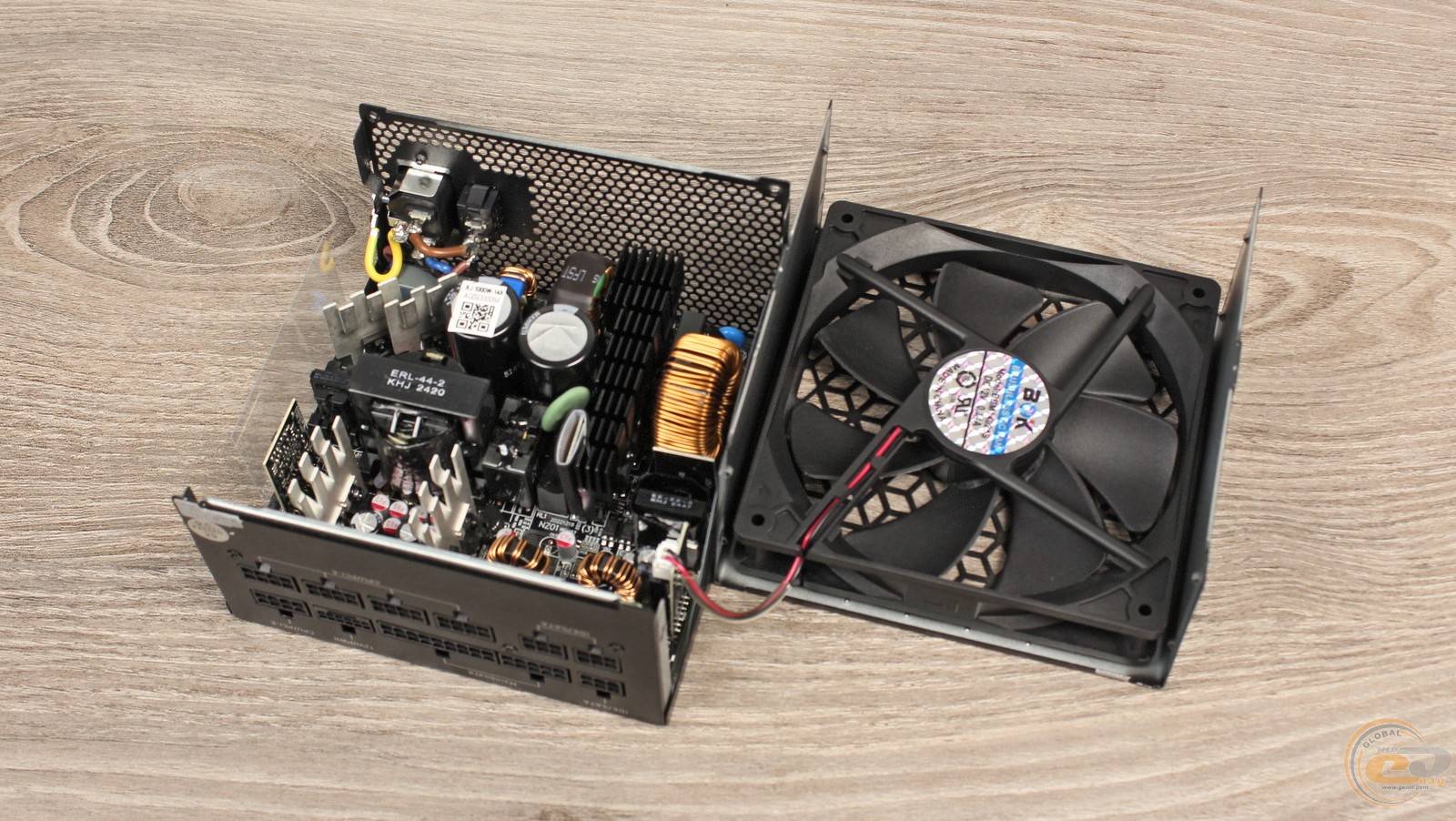

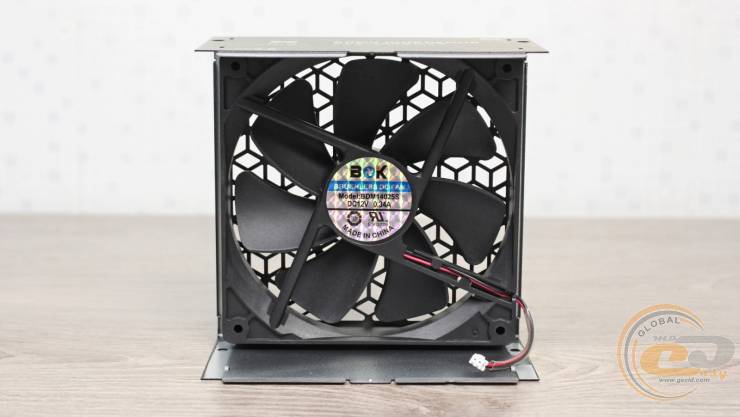

Встановлений тут 140-мм вентилятор BDK BDL14025S ми вже зустрічали у складі 750-ватної моделі. Ймовірно, літера «S» у маркуванні вказує на використання підшипника ковзання (sleeve bearing), який вважається найменш надійним. Для живлення застосовується знімний 2-контактний конектор. До речі, у кіловатнику вертушка споживає дещо більше електроенергії — до 4 Вт (12 В при 0,34 А), що пов’язано з вищою швидкістю обертання.

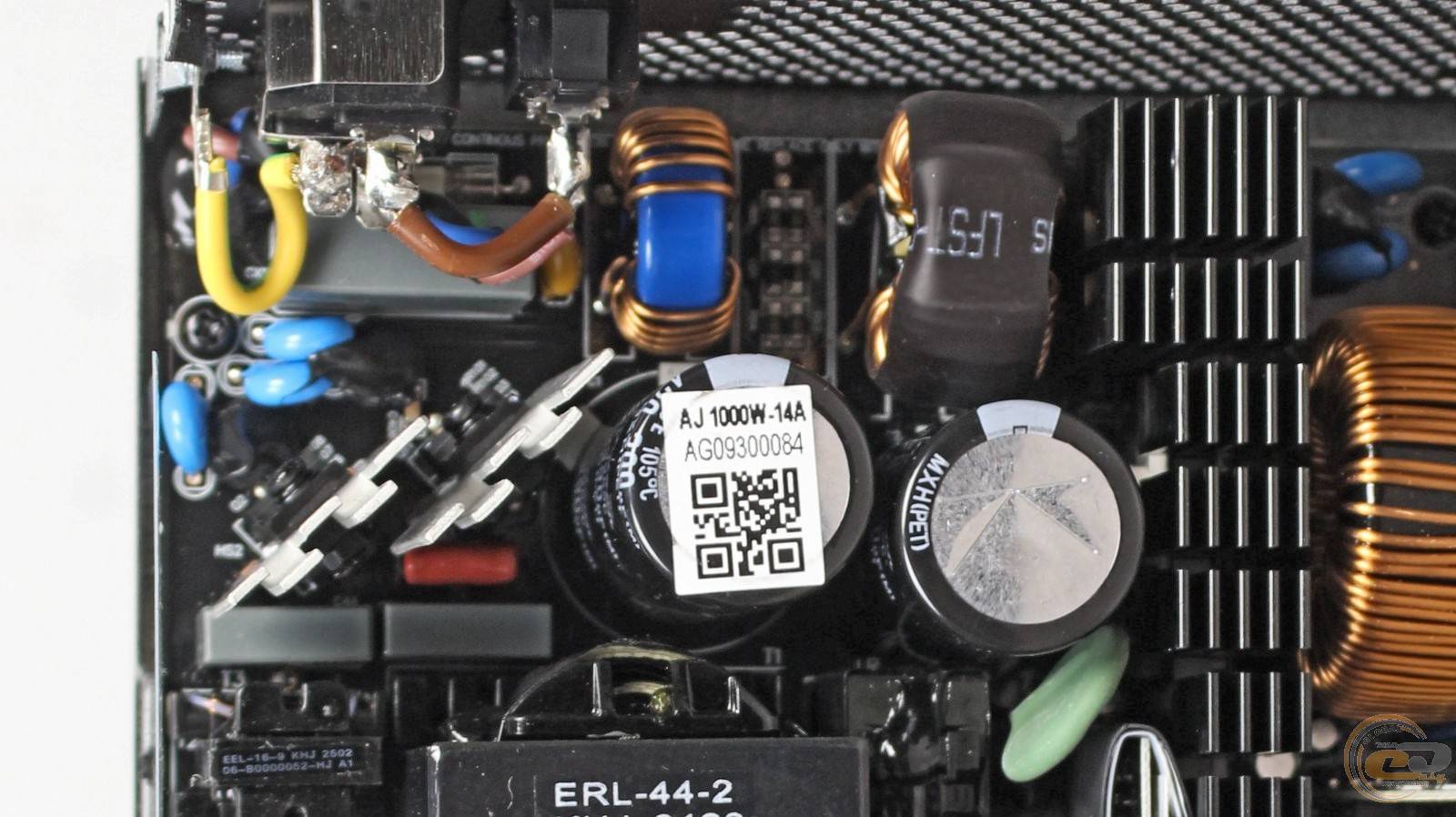

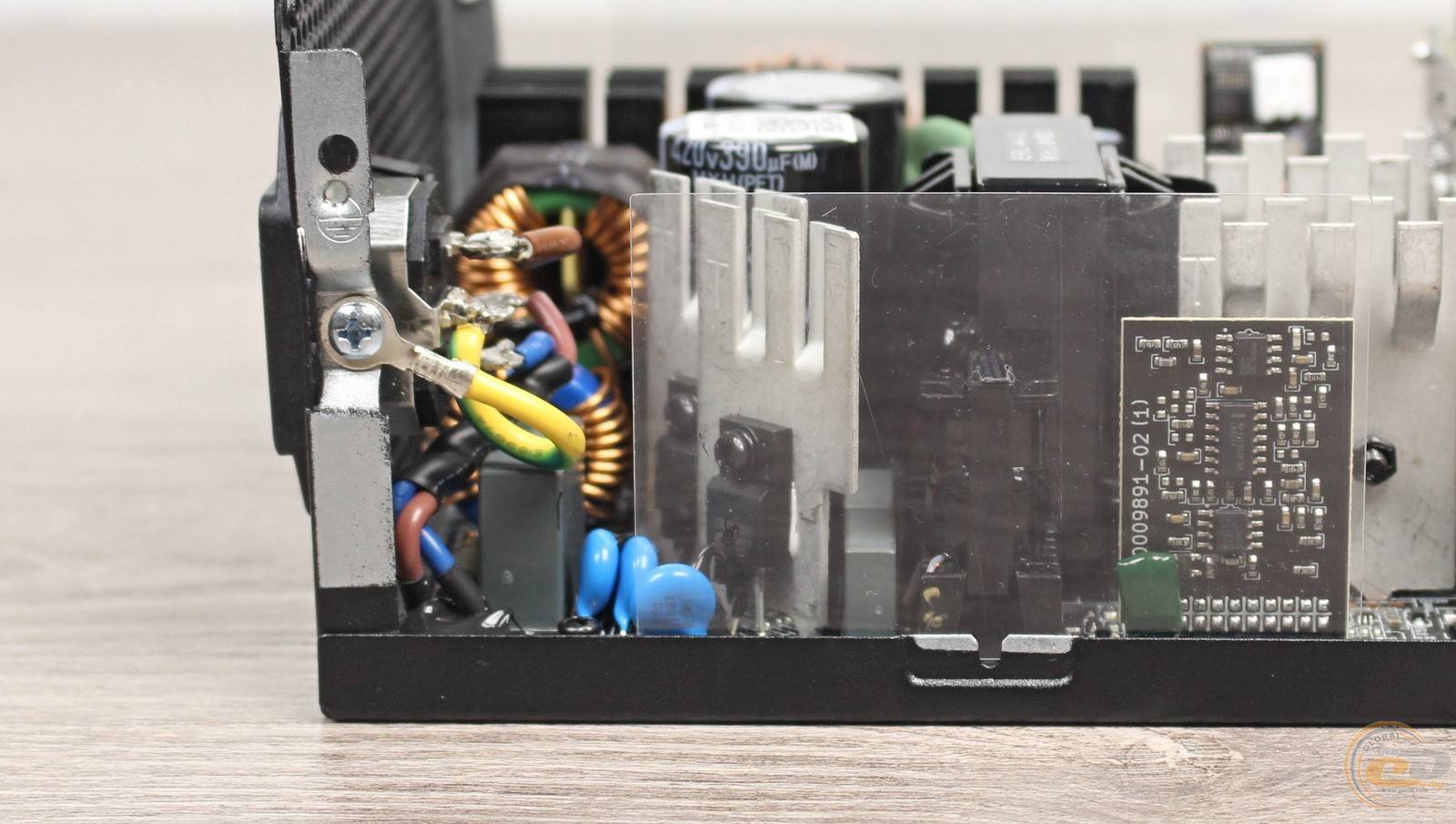

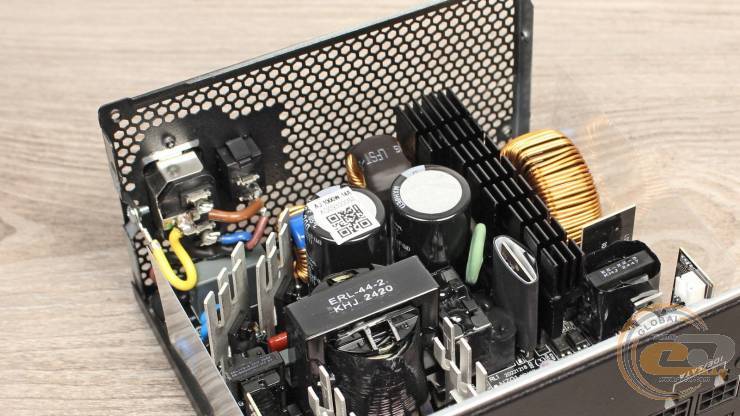

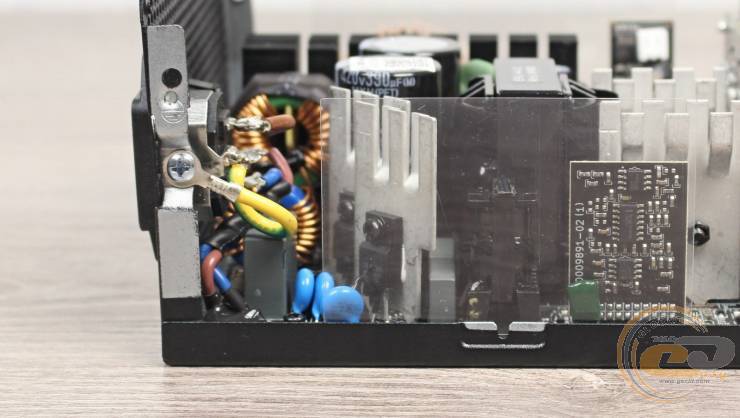

Вхідний електромагнітний фільтр Vinga 1000W (VPS-1000GV3) включає пару котушок, X- та Y-конденсатори, а також варистор і плавкий запобіжник.

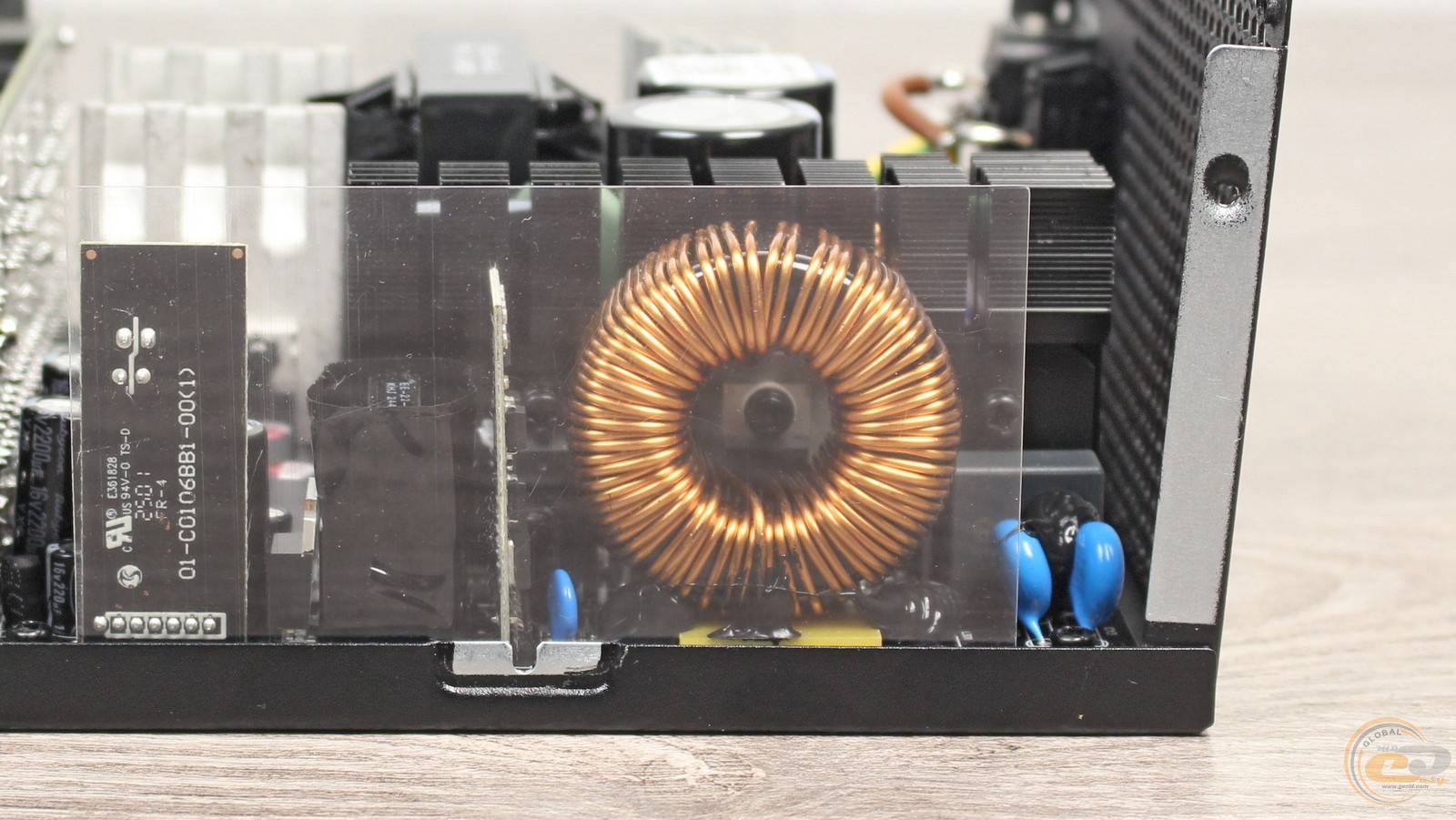

Охолоджувач поруч відводить тепло від діодних збірок та силових елементів вузла APFC. Є тут і відповідний габаритний дросель.

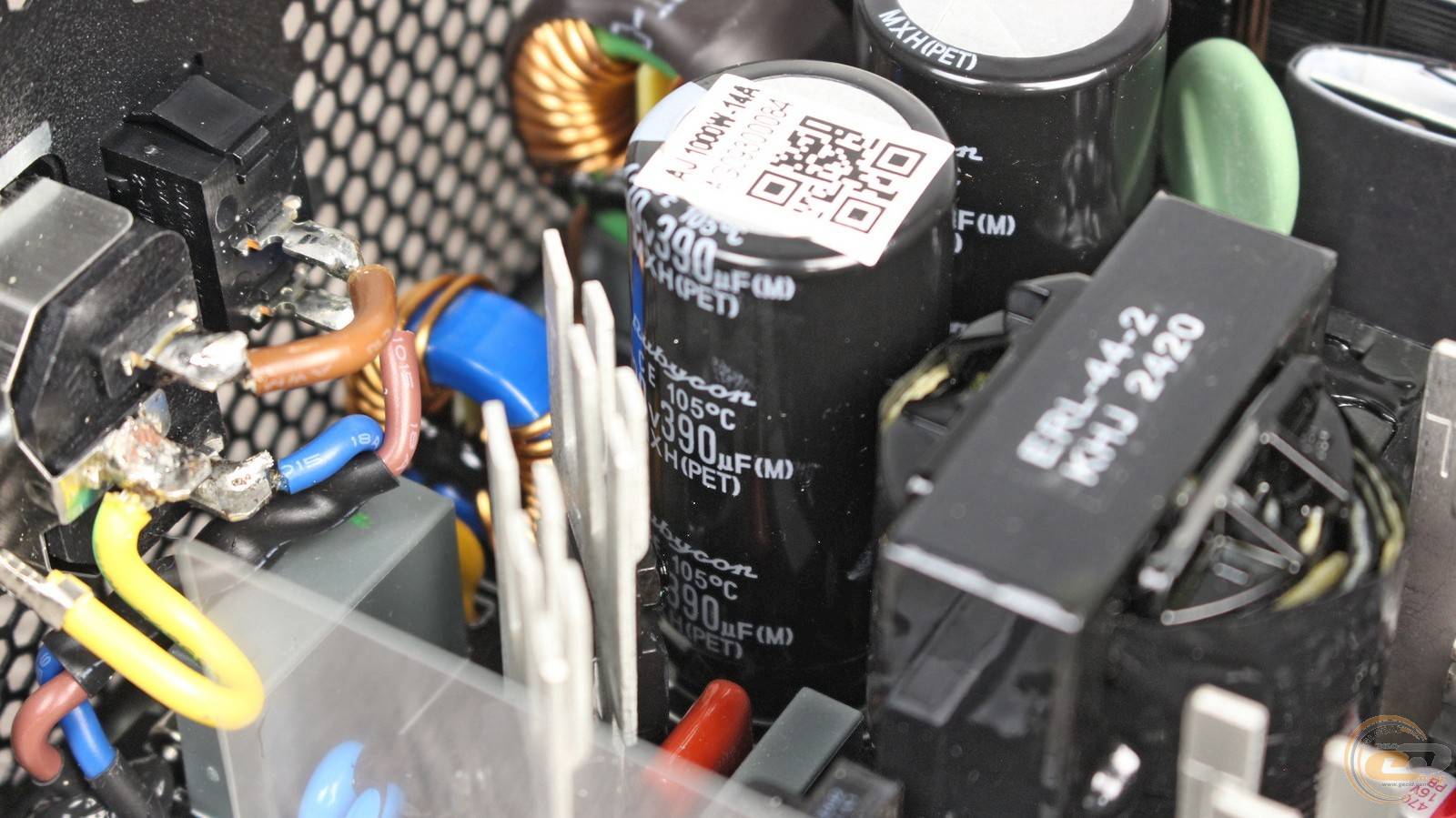

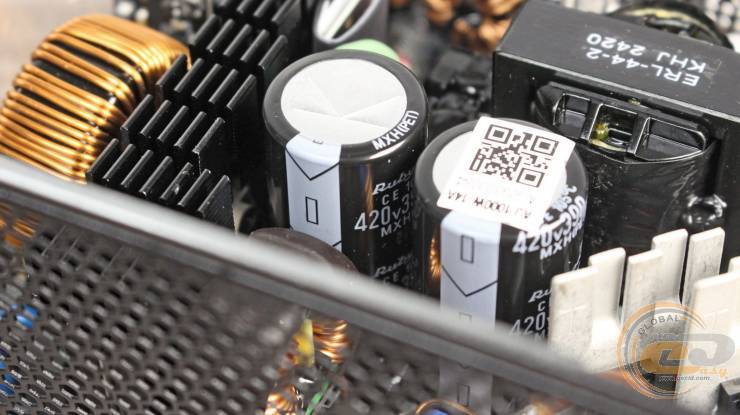

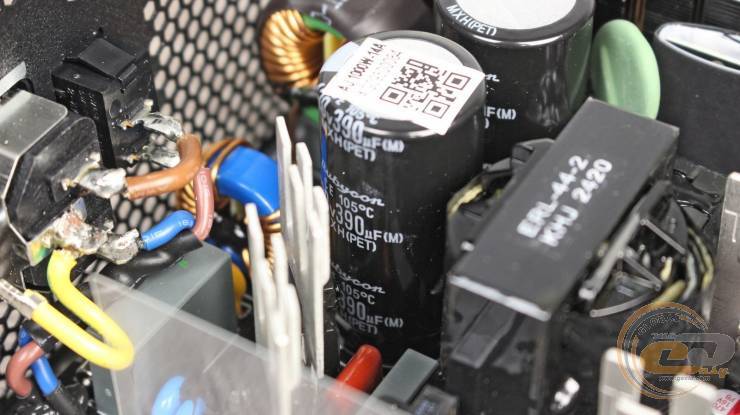

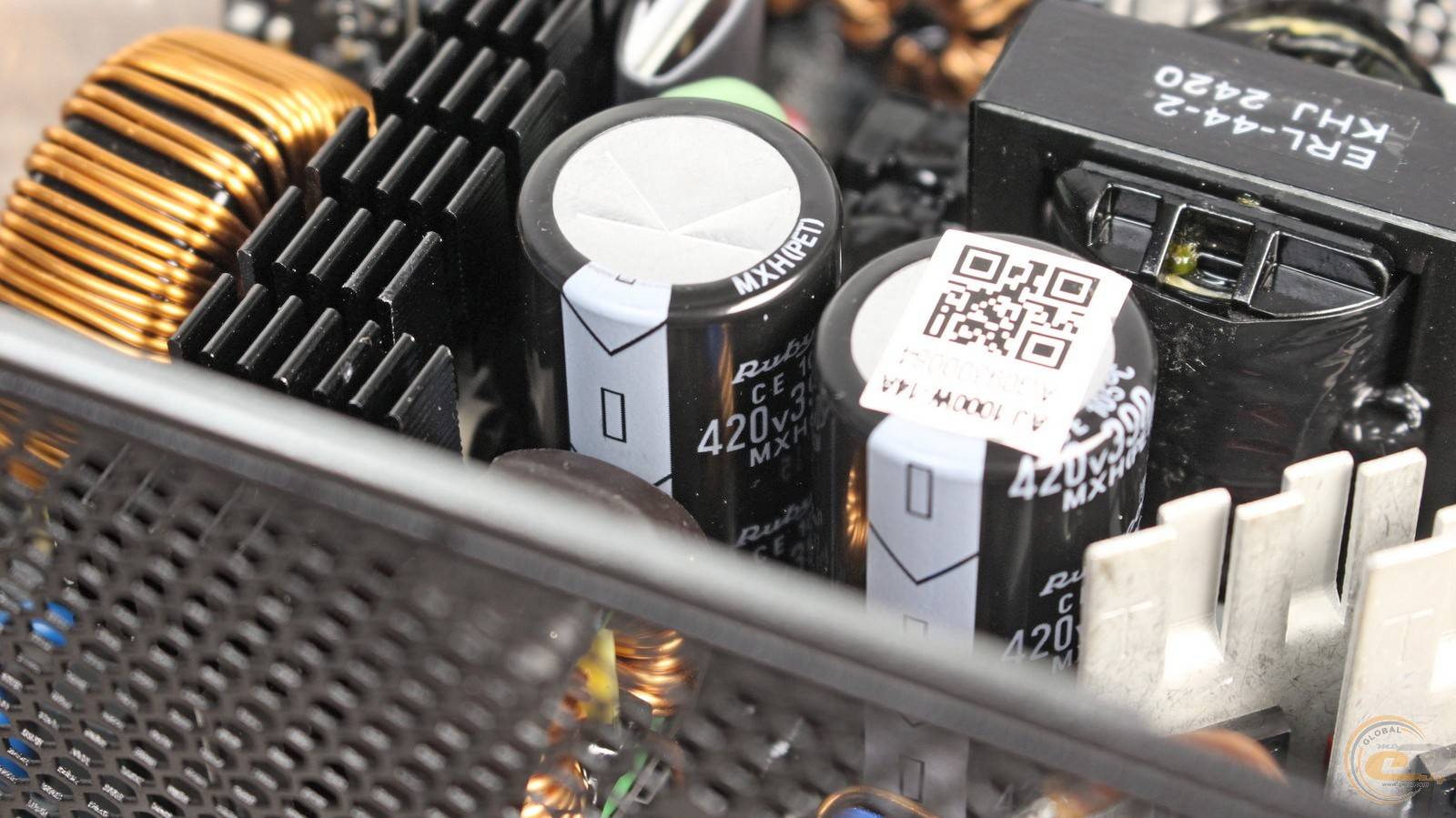

Особливої уваги заслуговує пара вхідних конденсаторів — це високотемпературні елементи від японської компанії Rubycon. Їх загальна ємність становить 780 мкФ (2 х 390 мкФ), що є гідним показником для порівняно недорогого 1000-ватника.

Також у блоці живлення передбачений термістор для захисту від високих пускових струмів.

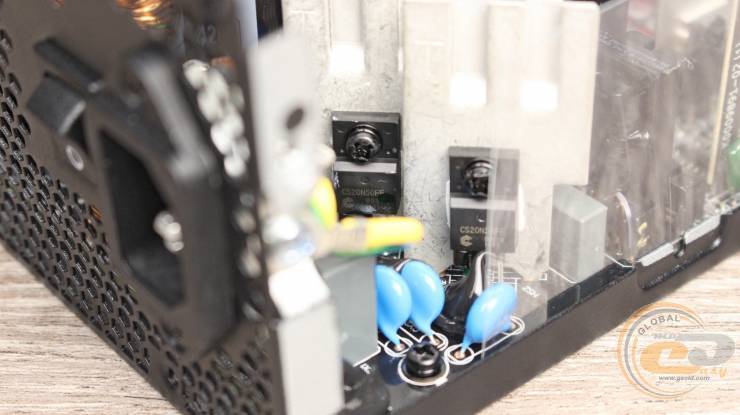

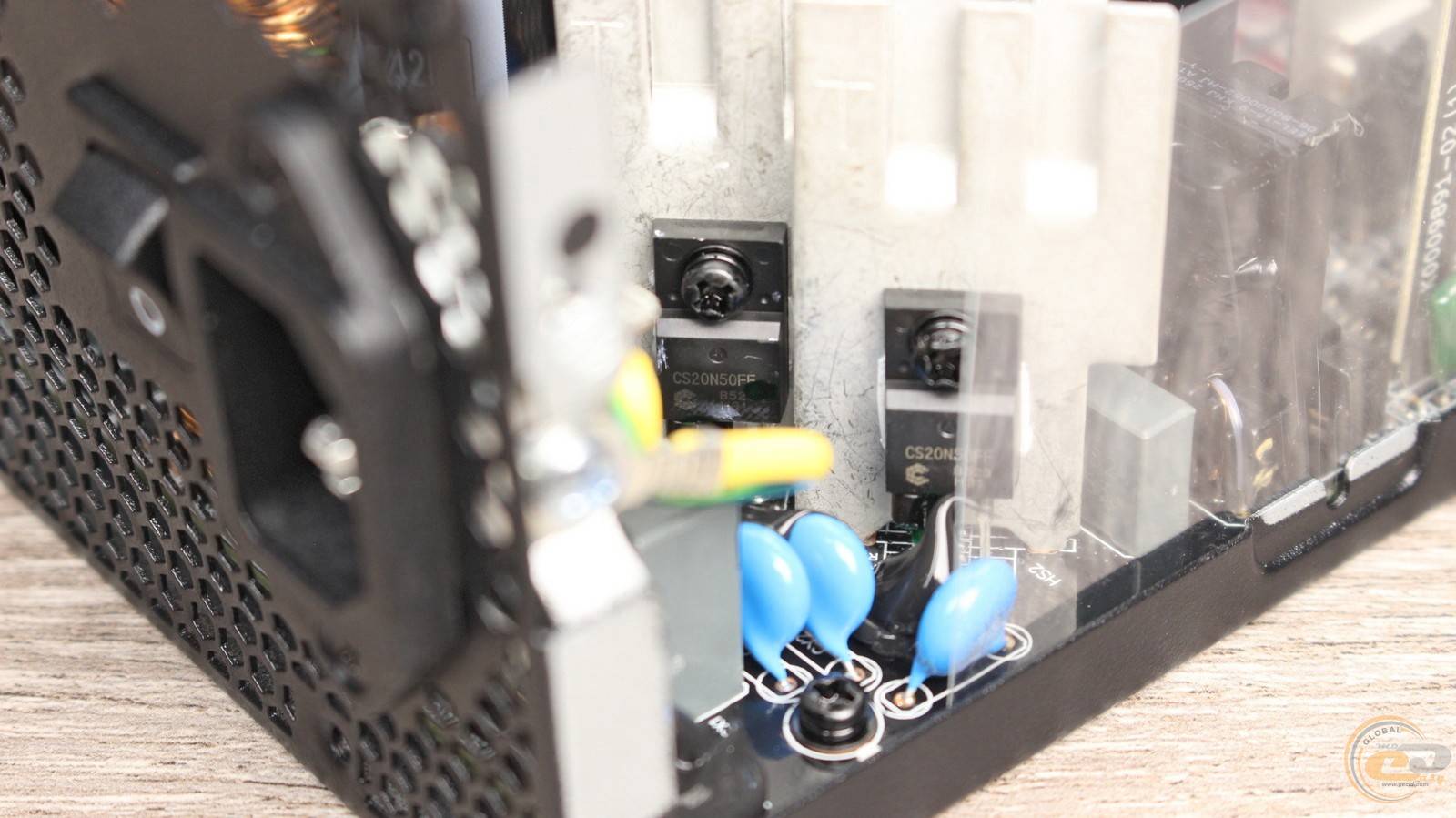

Подібно до 750-ватника, тут використовується Half Bridge-схема з подвоєними ключами, закріпленими на радіаторах-гребінцях. А от використовувані чотири транзистори CS20N50FF, на відміну від електролітів, мають китайське походження.

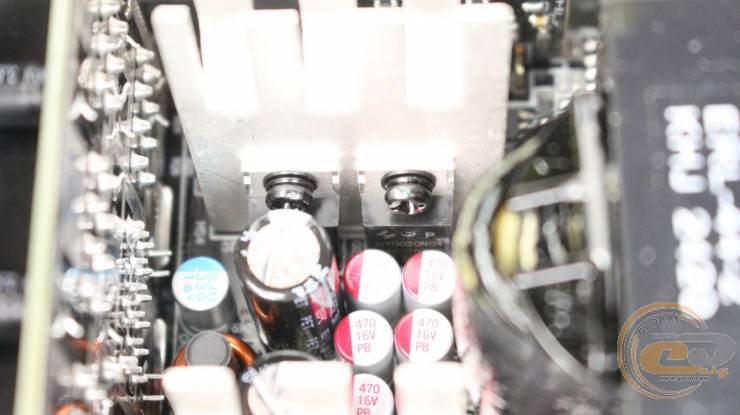

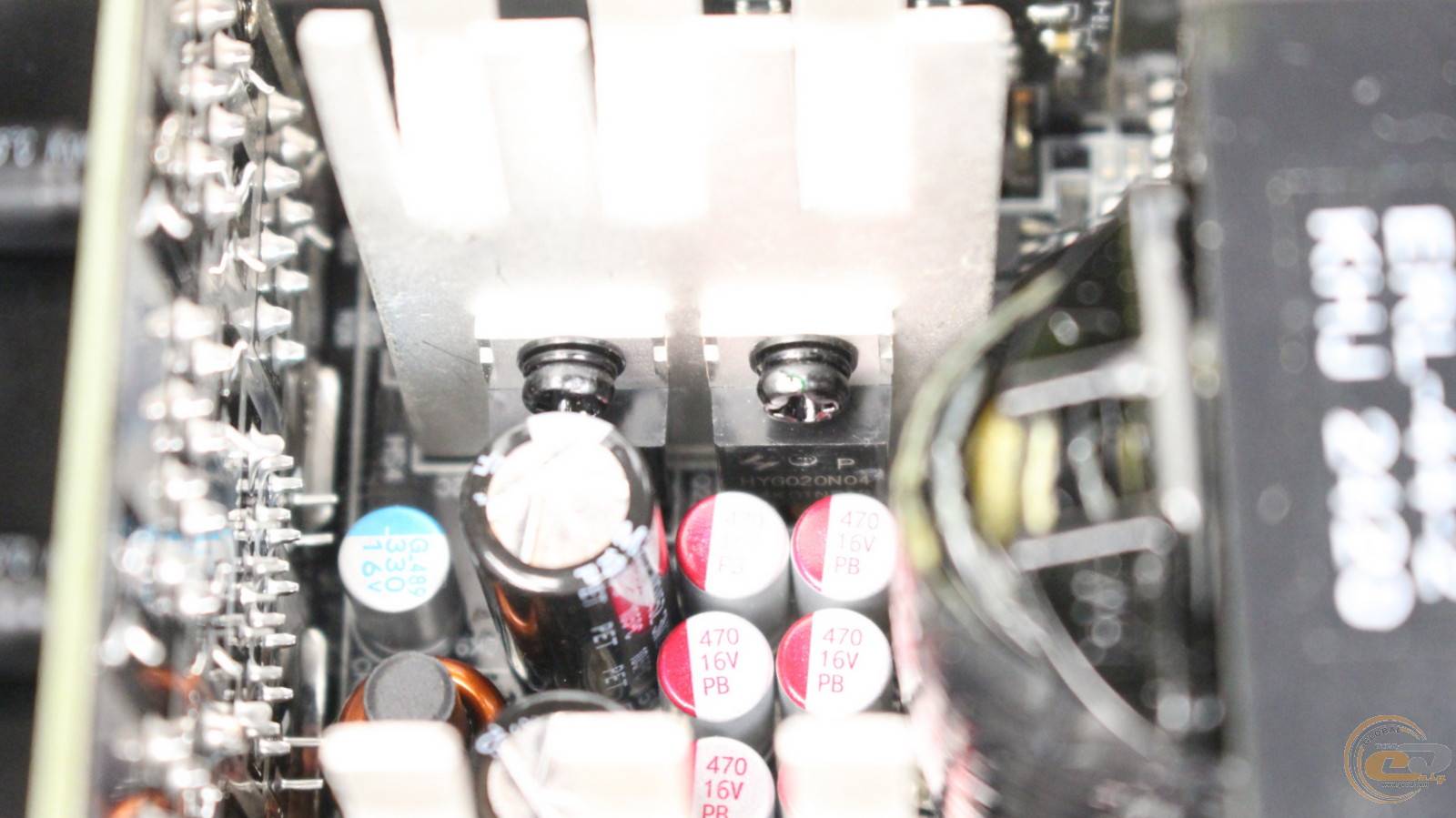

Це ж стосується і чотирьох транзисторів HUAYI Semiconductor HYGO20N04 у складі синхронного випрямляча, встановлених на двох алюмінієвих гребінцях позаду трансформатора. Вони формують напругу +12В, а їх якість оцінюється як середня.

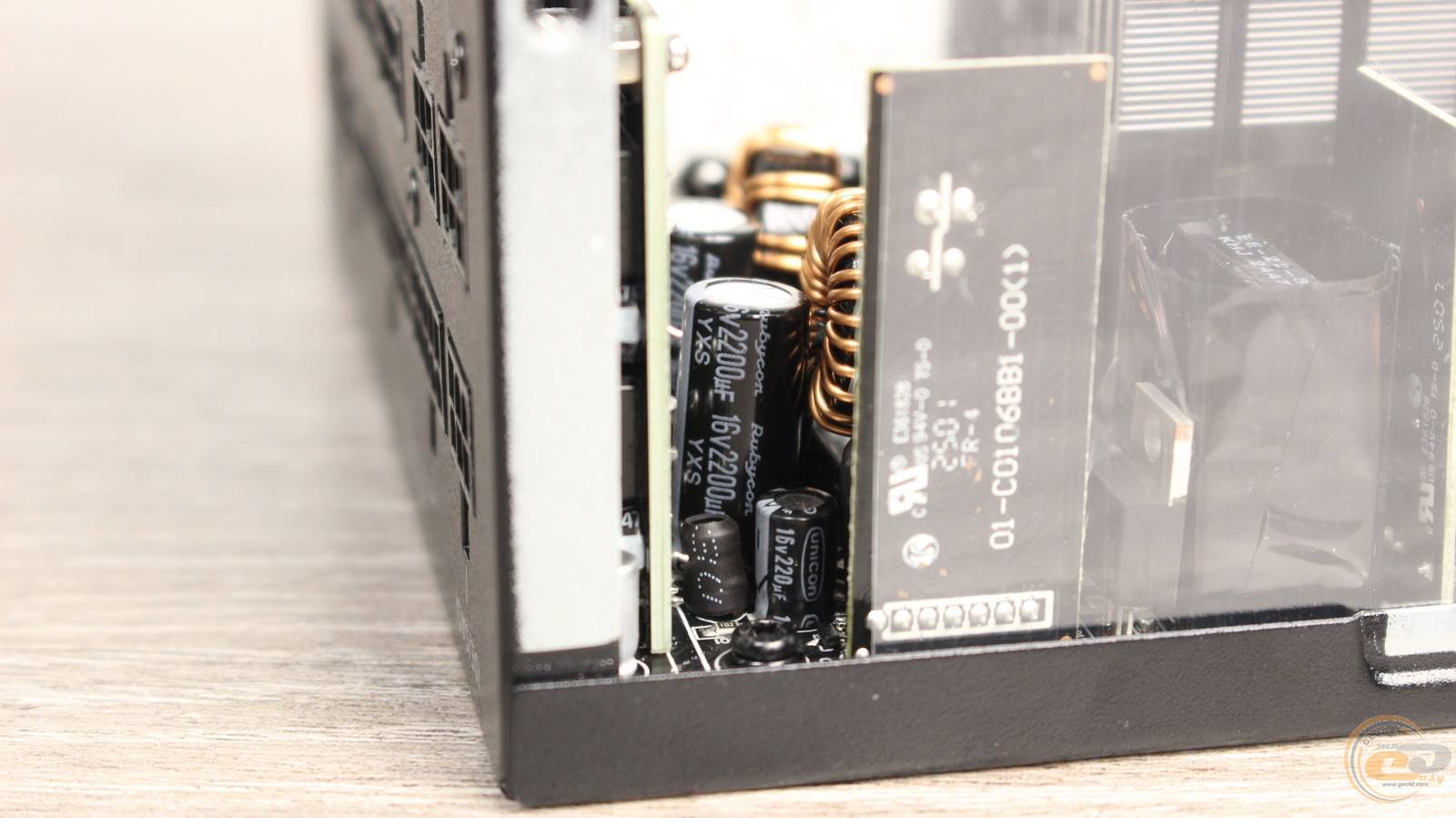

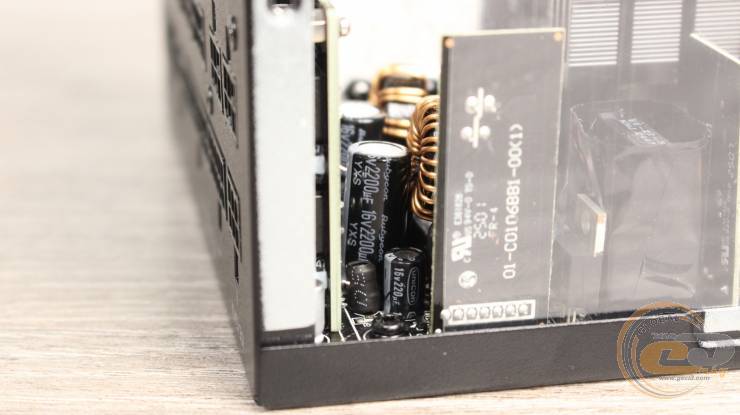

Трохи далі розташовані елементи DC-DC-перетворювачів, завдяки яким утворюються молодші канали +3,3В і +5В.

У складі тестованого блока живлення є чимало надійних полімерних конденсаторів. Крім того, є низка електролітів від японських компаній Rubycon та Unicon.

Також сподобалося те, що струм до плати з вихідними роз’ємами надходить через струмопровідні доріжки, а не дротами.

Що ж до списку захистів, то на сайті виробника та коробці така інформація відсутня. Втім, у 750-ватнику заявлені всі основні захисти, за винятком OPP (захисту від перевантаження за потужністю). Тож, враховуючи аналогічну платформу, тут, найімовірніше, реалізовано той самий набір.

Крос-навантажувальні характеристики

Як же Vinga 1000W (VPS-1000GV3) покаже себе на практиці? Низку тестів ми почнемо з крос-навантажувальних характеристик трьох основних ліній, де стандарт ATX12V допускає відхилення напруг у межах ±5% від номіналу.

За результатами тестування були зафіксовані такі відхилення:

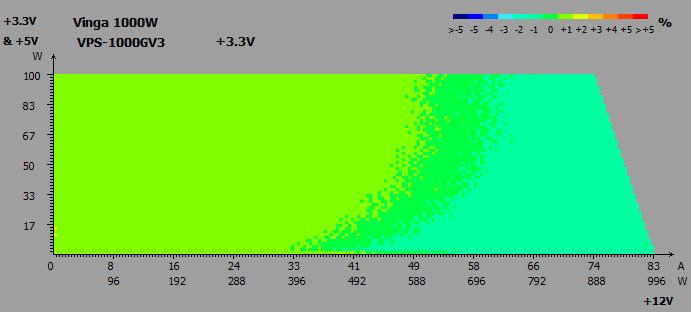

• лінія +3,3В: від -1% до +1%;

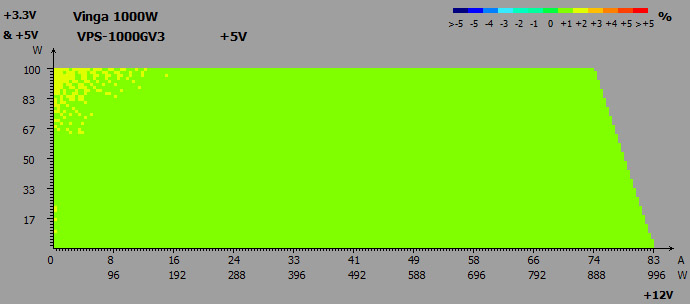

• лінія +5В: від +1% до +2%;

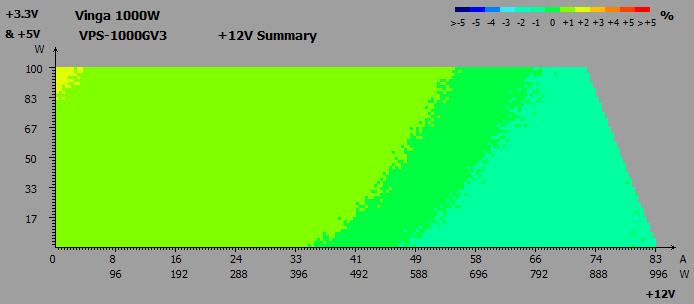

• лінія +12В: від -1% до +1%.

У наші руки потрапив екземпляр зі зразково малими відхиленнями — отримані значення гідні навіть топових блоків живлення.

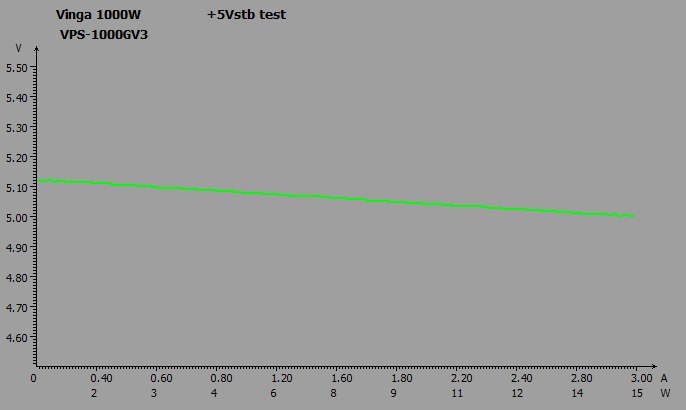

Чергова лінія живлення + 5VSB

Напруга на черговій лінії живлення також відхилялася у вузькому діапазоні — від 5,12 до 5 В (тобто від +2,4% до 0%).

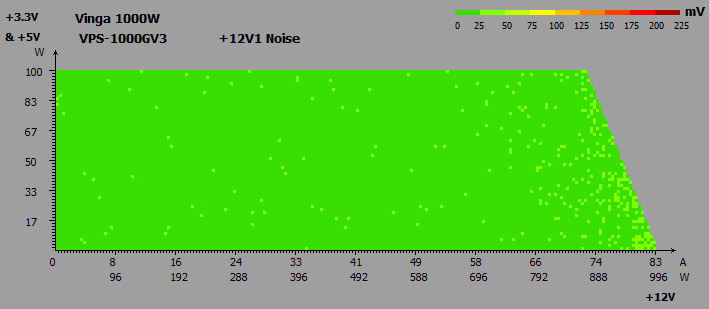

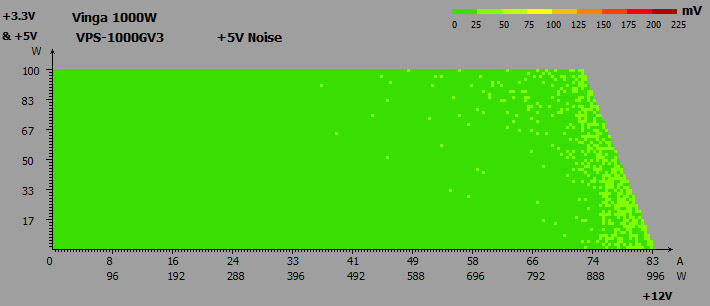

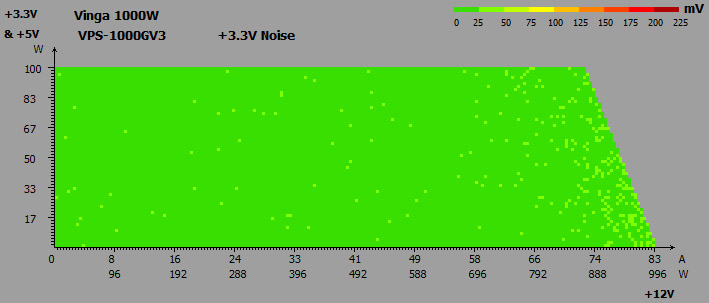

Шуми і пульсації

Для стандарту ATX12V передбачені такі допустимі норми (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

На практиці пульсації не перевищували 50 мВ на всіх трьох основних каналах.

PF

Таблиця, що показує зміну PF залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Блок живлення може похвалитися високим коефіцієнтом PF: 0,9 вже при 200-ватному навантаженні та максимальні 0,99 при 800 Вт і вище.

ККД

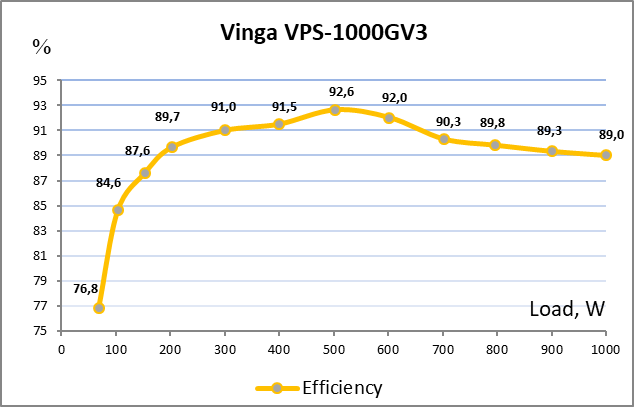

При навантаженні 20%, 50% і 100% від номіналу ККД перевищував відповідно 88%, 92% і 88%, що підтверджує відповідність сертифікату 80 PLUS Gold.

Система охолодження

Тестований блок живлення Vinga 1000W (VPS-1000GV3) до навантаження 500 Вт працював у пасивному і повністю беззвучному режимі. Далі вентилятор стартує із 650 об/хв і поступово підвищує швидкість. До позначки 650 Вт він дуже тихий, до 800 Вт — тихий, а до 1000 Вт шум від пропелера нижчий за середній.

Температурний режим

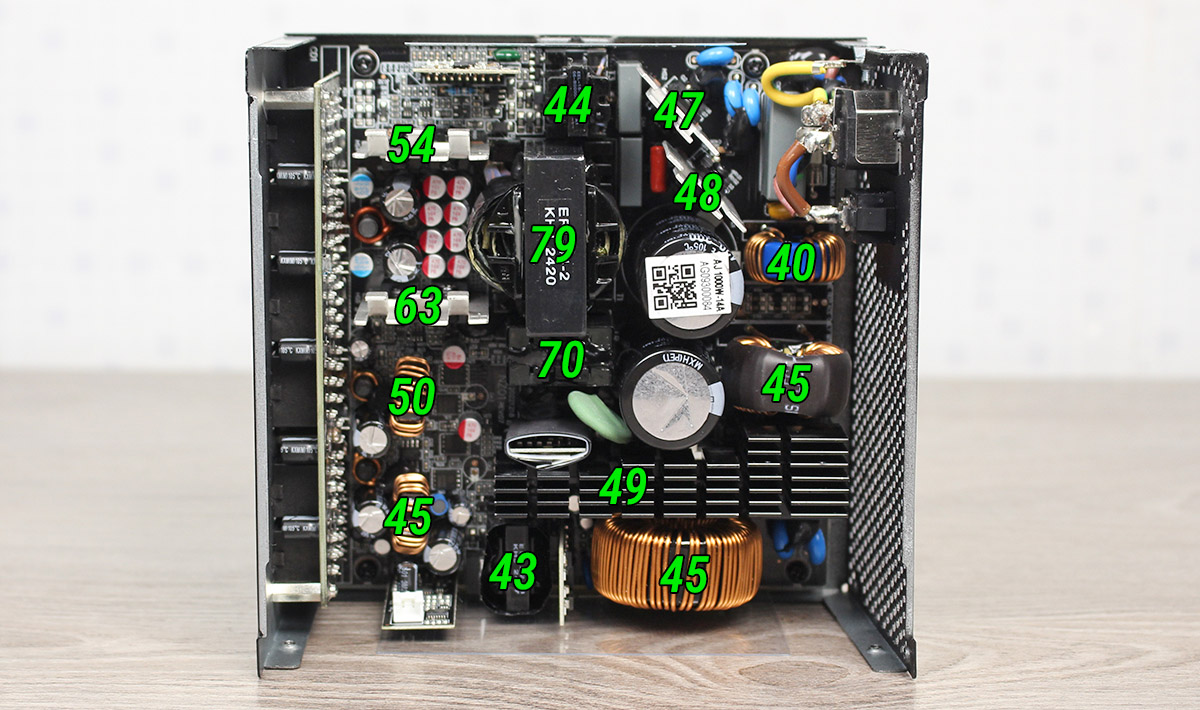

Після 15 хв роботи при навантаженні 900 Вт головний трансформатор прогрівся до 79°C – чудовий результат. Інші вузли залишалися холоднішими, навіть при температурі +31°C у лабораторії.

Випробування на реальній конфігурації

Компонент	Модель
Процесор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
Кулер	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативна пам’ять	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Відеокарти	ASUS ROG Strix GeForce RTX 3090 Ti Palit GeForce RTX 3090 GamingPro
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Можливості Vinga 1000W (VPS-1000GV3) ми перевірили на системі зі 105-ватним процесором та парою відеокарт із TDP 450 та 350 Вт. Вимірювання проводилися у режимах «Простій» та «Максимальне навантаження» (за допомогою тесту FurMark Donut (GK) в утиліті MSI Kombuster). У результаті були отримані такі значення:

Роздільна стабілізація напруг забезпечила відхилення в межах всього лише 1,2–3%, без просідань та зі скромною різницею між Idle і Burn — до 1,3%.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додачу тестований пристрій споживає незначні 2 Вт у вимкненому стані комп’ютера та 5 Вт у сплячому режимі.

Підсумок

Попри те, що Vinga 1000W (VPS-1000GV3) належить до найдоступніших кіловатних блоків живлення, він дійсно здатний видати заявлені 1000 Вт. А завдяки роздільній стабілізації напруги її показники залишаються гідними навіть під навантаженням.

Всередині ж приємно здивувало використання японських електролітичних конденсаторів та полімерних елементів. Потішив і пасивний режим роботи системи охолодження при навантаженні до 500 Вт. Крім того, компоненти блока залишаються далекими від критичних температур навіть під суттєвим навантаженням, а рівень шуму зберігається на помірному рівні.

Серед інших плюсів — модульні кабелі в індивідуальному обплетенні та підтримка PCIe 5.0, хоча й не найновішої версії PCIe 5.1. Водночас економія також відчутна: використані китайські силові елементи, а вентилятор оснащений підшипником ковзання. Ймовірно, саме цим пояснюється трирічна гарантія, тоді як багато моделей цього класу пропонують п’ятирічну або навіть більш тривалу.

Загалом Vinga 1000W (VPS-1000GV3) — цікавий варіант для тих, кому потрібен потужний блок без переплати за бренд. І хоча економія тут помітна, вона не заважає йому виконувати своє основне завдання.

Переваги:

• дуже хороший рівень ККД (80 PLUS Gold);
• DC-DC-перетворювачі у вторинному колі;
• використання японських високотемпературних електролітичних конденсаторів і полімерних елементів;
• хороший стан напруг на основних лініях живлення;
• відсутність просідань напруг навіть при підключенні до потужної конфігурації;
• можливість роботи в широкому діапазоні мережевої напруги;
• три 6+2-контактні роз’єми PCIe та один 600-ватний PCIe 5.0 (12VHPWR);
• повністю модульні кабелі;
• ефективна та досить тиха система охолодження;
• безшумна робота до навантаження 500 Вт;
• невеликі розміри;
• доступна ціна.

Особливості:

• використання конектора PCIe 5.0 (12VHPWR) замість більш сучасного PCIe 5.1 (12V-2×6);
• вентилятор на основі підшипника ковзання.

Автор: Олесь Пахолок

Висловлюємо подяку компанії BRAIN Computers, офіційному представнику Vinga, за наданий для тестування блок живлення.
