Огляд і тестування корпусу AeroCool DS Cube Orange

Компанія AeroCool цього року представила стільки новинок на ринку комп'ютерних комплектуючих, що вистачило б на кілька років. Особливо справедливе це твердження для системних корпусів. У нашій тестовій лабораторії за останні час уже встигло побувати багато рішень від цього виробника - і геймерські (AeroCool GT-S Black Edition), і для середніх за функціональністю систем (AeroCool STRIKE-X XTREME), і більш дешеві варіанти (AeroCool VS-92 Black Window Edition). Але в усіх них була одна спільна риса - стандартне компонування у вигляді «вежі». Простіше кажучи, усі вони належали до форм-факторів Middle Tower / Full Tower. Але герой даного огляду, корпус AeroCool DS Cube Orange, кардинально відрізняється від перерахованих вище моделей. Причому, відрізняється всім - і форм-фактором, і зовнішнім виглядом, і конструкцією шасі.

Специфікація корпусу AeroCool DS Cube Orange:

Упаковка та комплект поставки

AeroCool DS Cube Orange постачається в міцній картонній коробці, яка оберігає його від можливих пошкоджень і подряпин. На бічних панелях зазначена коротка технічна інформація, продубльована кількома мовами, у тому числі й російською. В іншому ж упаковка нічим не примітна, тому перейдемо до опису її вмісту.

Комплект поставки корпусу AeroCool DS Cube Orange включає:

• інструкцію користувача;
• знімну кришку у вигляді решітки з прикріпленим пиловим фільтром;
• перехідник з роз’єму USB 3.0 на USB 2.0;
• системний динамік;
• набір кріпильних гвинтів;
• набір гумових шайб для накопичувачів;
• велику кількість хомутів для стяжки проводів.

Даних компонентів буде цілком достатньо для складання системи усередині AeroCool DS Cube Orange. Відзначимо наявність перехідника для роз’ємів USB, який буде корисний, якщо ваша материнська плата не обладнана колодкою для підключення портів USB 3.0. Особливості використання гумових шайб для накопичувачів і знімної кришки ми розглянемо трохи пізніше.

Зовнішній вигляд

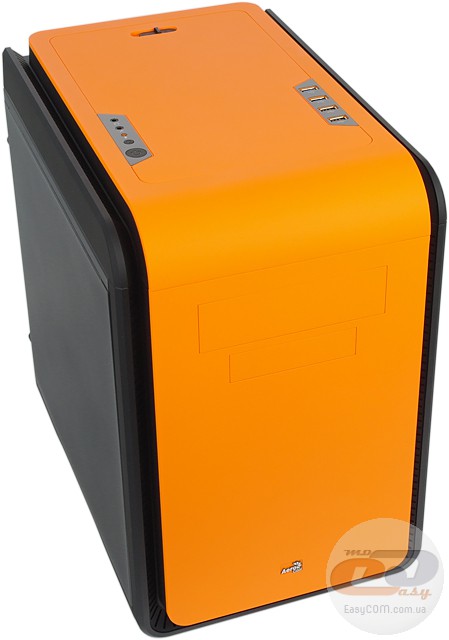

Корпус AeroCool DS Cube Orange виконаний у форм-факторі Cube Case. Багато виробників усе частіше й частіше звертають на нього свою увагу. Розміри новинки становлять 411 х 265 х 381 мм, тоді як звичайного Mini Tower - 425 х 180 х 352 мм. Як бачимо, різниця криється тільки в ширині корпусу. Зв'язано це з особливостями розташування комплектуючих усередині AeroCool DS Cube Orange. Більш детально про це ми поговоримо у відповідному розділі, а зараз більше зосередимося на дизайні.

До нього виробник підійшов з великою відповідальністю, надавши на вибір користувачу відразу шість варіантів фарбування: чорно-білий (Black/White), білий (White), червоний (Red), оранжевий (Orange), золотистий (Gold) і чорний (Black). Крім того, кожна версія корпусу може обладнуватися бічною панеллю з акриловим вікном. На цю особливість буде вказувати словосполучення «Window Edition» у назві. До нас же на тестування потрапила, напевно, найяскравіша модель, виконана в оранжевому та чорному кольорах. Досить сміливий хід з боку виробника, адже на тлі «похмурих» чорних корпусів AeroCool DS Cube Orange виглядає досить оригінально.

В інтер'єрі новинки переважають плавні форми з мінімумом декоративних деталей. Передня панель зроблена із пластику та зверху покрита м'яким матеріалом, який за тактильними відчуттями нагадує шкіру. У верхній частині розташовані два зовнішні відсіки для встановлення пристроїв розміром 5,25 і 3,5 дюйма. Обидва закриті суцільними знімними заглушками, пофарбованими в колір корпусу.

Характерна вентиляційна решітка тут відсутня, а забір повітря фронтальним вентилятором здійснюється через прорізи, розташовані по периметру панелі. Варіант зі звичайною вентиляційною решіткою з технічної точки зору є більш кращим, однак не будемо забігати вперед, а остаточні висновки про ефективність охолодження зробимо вже після тестування.

Передня панель плавно переходить у верхню. Ближче до середини розташовані елементи керування та роз’єми. З правого боку розташовані інтерфейси USB (два USB 3.0 і два USB 2.0), а з лівого - клавіші ввімкнення та перезавантаження комп'ютера, два аудіороз’єми для підключення навушників і мікрофона та індикатор роботи накопичувача (червоного кольору). Індикатором роботи системи служить синій світлодіод, вбудований у клавішу «POWER».

Верхня панель, як і передня, зроблена з пластику і також постачена вставками з м'якого матеріалу, що імітує шкіру.

З цікавих особливостей AeroCool DS Cube Orange варто відзначити можливість заміни кришки на верхній панелі. У звичайному варіанті вона являє собою суцільну пластину, зафіксовану спеціальною засувкою на її кінці. Однак у випадку встановлення усередині потужних комплектуючих, може виникнути необхідність прискорити відведення гарячого повітря за межі корпусу. Для цих цілей варто скористатися кришкою з вентиляційними отворами з комплекту поставки. Таким чином, ефективність охолодження значно збільшитися і за рахунок природної конвекції, і завдяки двом вентиляторам, які можна прикріпити на верхній стінці шасі. Відзначимо, що обидві кришки досить органічно вписуються в загальний дизайн AeroCool DS Cube Orange, тому про естетичну сторону питання користувачу хвилюватися не варто.

Із внутрішньої сторони кришка з вентиляційними отворами покрита пористим синтетичним фільтром. Таке технічне рішення трохи знизить ефективність вентиляторів на верхній стінці шасі, однак запобігатиме потраплянню пилу та крихт усередину корпусу.

Задня стінка трохи незвичайна. Як і в багатьох геймерських корпусах, тут блок живлення також має нижнє розташування, але в цьому випадку він зміщений до правої бічної панелі. Також інше розташування має отвір для інтерфейсній панелі материнської плати та слоти карт розширення. Пояснюється це тим, що в AeroCool DS Cube Orange монтаж системи здійснюється паралельно основі корпусу, а не перпендикулярно, як у стандартних рішеннях форматів Mini Tower / Middle Tower.

На задню панель винесене одне посадкове місце для встановлення вентилятора розміром 120/140 мм, а також два отвори під шланги рідинної системи охолодження.

Карти розширення у відповідних слотах можна фіксувати без допомоги гвинтів, використовуючи спеціальну притискну пластину на задній стінці корпусу. Принцип її дії продемонстрований вище. Однак якщо в корпусі планується використовувати відеокарти із громіздкими системами охолодження, то для надійності все-таки краще скористатися звичайними гвинтами.

Основа корпусу виконана з товстого пластику та постачена поздовжніми прорізами, через які здійснюється приплив прохолодного повітря. По кутах розташовані чотири гумові ніжки розміром 27 х 27 мм. Це збереже меблі від пошкодження (у випадку встановлення корпусу, наприклад, на столі), а також допоможе зменшити рівень вібрацій, що виникають під час роботи комп'ютера.

Щоб блок живлення не «наковтався» пилу, виробник передбачив знімний фільтр із дрібними комірками.

Детально зупинятися на бічних панелях немає особливого змісту, тому що вони позбавлені яких-небудь декоративних елементів і вентиляційних отворів. На відміну від інших панелей, зроблені вони вже зі сталевого листа, причому досить таки великої товщини (0,9 мм), завдяки чому мають відмінну жорсткість. Бічні стінки пофарбовані в чорний матовий колір. Відбитки пальців на такій поверхні залишаються, але легко стираються за допомогою м'якої тканини.

У загальному ж хочеться сказати, що AeroCool DS Cube Orange зібраний якісно, усі панелі підігнані дуже щільно, ніяких люфтів або надмірно великих щілин ми не виявили.

Внутрішнє обладнання

Новинка досить оригінально виглядає зовні, але ще більший інтерес викликає організація її внутрішнього простору. Як ми вже згадували вище, тут материнська плата встановлюється паралельно основі корпусу, відповідно, і піддон має таке ж розташування. Тим самим AeroCool DS Cube Orange умовно можна розділити на дві зони: одна - для монтажу системи, а друга - для периферії та блока живлення.

Таке розташування материнської плати має багато переваг. Наприклад, у цьому випадку не буде ніякого провисання/прогину плат і надмірних навантажень при використанні великих процесорних кулерів баштового типу. Те ж саме можна сказати і про карти розширення. Адже у звичайному корпусі в довгих відеокарт навіть із ребрами жорсткості завжди трохи провисає задня частина друкованої плати. Модель AeroCool DS Cube Orange позбавлена цього недоліку.

Новинка розрахована на материнські плати форматів Mini-ITX і microATX, а також дозволяє встановити усередині дві відеокарти. Виходячи із цього, AeroCool DS Cube Orange може бути рекомендований для більшості користувачів, у тому числі й для геймерів.

З самого початку довжина відеоприскорювачів обмежена 255 мм, однак якщо ви плануєте використовувати більш габаритні моделі, то із цим не виникне особливих проблем. Знявши кошик для 3,5-дюймових пристроїв, обмеження за довжиною збільшитися до 320 мм. А в цей діапазон потрапляють навіть найгабаритніші двохчіпові моделі AMD Radeon HD 7990 і NVIDIA GeForce GTX 690.

Великі можливості відкриваються перед користувачем і при виборі процесорного кулера. Оригінальна конструкція шасі дозволить тут розташовувати системи охолодження висотою аж до 190 мм, а у випадку відсутності вентиляторів на верхній панелі - до 200 мм. До слова, найбільший суперкулер, який побував у нашій тестовій лабораторії, не перевищував 170 мм у висоту (Thermalright Archon SB-E X2).

Два зовнішні відсіки для встановлення пристроїв розміром 5,25 і 3,5 дюйма розташовані біля верхнього краю корпусу. Відзначимо, що в нижньому кошику можна також закріпити і 3,5-дюймовий накопичувач.

Ще два накопичувачі можна встановити в спеціальному кошику, розміщеному під піддоном материнської плати. Для кожного пристрою є окремий висувний пластиковий лоток, завдяки чому встановлення або заміна накопичувачів займе буквально кілька секунд. Нижче наводиться схема монтажу 3,5-дюймового вінчестера на такий лоток. Це саме той випадок, коли краще один раз побачити, аніж десять разів почути.

Як можна переконатися, процес досить простий і навіть не вимагає використання викрутки. Відзначимо, що крім 3,5-дюймового накопичувача кожний лоток також розрахований і на 2,5-дюймовий SSD-диск. У місцях фіксації пристрою до пластикової рамки є гумові прокладки, що, на наш погляд, є великою перевагою. Оскільки в тихій системі саме жорсткий диск найчастіше є одним з основних генераторів шуму, що виходить із комп'ютера.

Крім того, з протилежного краю шасі (ближче до задньої стінки) розташований ще один кошик для накопичувачів, цього разу розрахований тільки на пристрої розміром 2,5 дюйма.

Перед встановленням сюди SSD-диска, спочатку потрібно прикріпити до нього спеціальні гумові прокладки з комплекту поставки, а потім засунути готову конструкцію у відповідний відсік. Відзначимо, що в цьому випадку забезпечується не дуже жорстка фіксація накопичувача в кошику, відчувається невеликий люфт. Однак за рахунок використання гумових прокладок це не настільки критично, тим більше що даний факт ніяк не позначився на виробленому шумі (в експерименті був використаний жорсткий диск розміром 2,5 дюйма, а не SSD). Щоб вийняти накопичувач, досить відігнути фіксуючу пластикову лапку.

Блок живлення встановлюється на спеціальні прогумовані ніжки, які покликані згладжувати вібрації, що виникають під час його роботи.

Активна циркуляція повітря усередині AeroCool DS Cube Orange реалізована за допомогою двох попередньо встановлених вентиляторів: одного на задній стінці (120 мм) і одного на передній панелі (200 мм). Більш повна технічна інформація подана в таблиці:

Для живлення кожного вентилятора використовується 3-контактний роз’єм FAN або стандартний PATA. Обидва розташовані на спільному гнучкому провіднику. Також у корпусі AeroCool DS Cube Orange передбачені посадкові місця для додаткових вертушок:

• на передній панелі – 1 х 120 мм / 1 х 140 мм замість попередньо встановленої на 200 мм;
• на верхній панелі – 2 х 120 мм / 2 х 140 мм;
• на задній панелі - 1 х 140 мм замість попередньо встановленої на 120 мм.

Крім того, на верхній стінці шасі передбачене місце і для встановлення радіатора системи водяного охолодження довжиною до 240 мм. Закріпити його можна усередині корпусу або зовні.

Провідники, що йдуть від портів і клавіш, розташованих на передній панелі, досить довгі, і можна буде без проблем дістати навіть у найбільш віддалену частину материнської плати. Аудіороз’єм представлений тільки у варіанті HD Audio.

У цілому ж, внутрішній простір корпусу AeroCool DS Cube Orange організований досить продумано і грамотно. Встановлення материнської плати з усіма комплектуючими не викликало ніяких труднощів. Більшість кабелів вдалося прокласти під піддоном, що поліпшило циркуляцію повітря усередині корпусу та полегшило доступ до компонентів системи. Складання в підсумку виглядає красиво і дуже охайно.

Тестування

Для порівняння ми взяли корпуси, які призначені для встановлення материнських плат формату microATX. Перші два (AeroCool PGS Qx-2000 і SilverStone FT03) мають нестандартне компонування внутрішнього простору, два інші (Chieftec LIBRA LT-01B і Trin PN-507) належать до більш звичного форм-фактора Mini Tower. Оскільки в останньому випадку обидва рішення позбавлені активної циркуляції повітря, у них були встановлені додаткові вентилятори (на вдув і видув). Таким чином, ми більш-менш зрівняли шанси всіх учасників тестування.

У підсумку, отримані результати нас порадували - AeroCool DS Cube Orange виступив на рівні зі своїми суперниками. Причому це твердження слушне для всіх режимів роботи комп'ютера, незалежно від навантаження на систему. Температурні показники основних комплектуючих знаходяться у нормі й практично ніяк не відрізняються від результатів інших корпусів, розрахованих на платформи формату microATX. Тому наші побоювання із приводу ефективності вентиляційних отворів, розташованих по периметру фронтальної панелі корпусу, можна вважати даремними. Дане тестування показало, що охолодження в моделі AeroCool DS Cube Orange організоване на високому рівні. При необхідності його ще можна буде поліпшити, встановивши вентилятори на верхній панелі, а також замінивши суцільну кришку на перфоровану з комплекту поставки.

Висновки

AeroCool DS Cube Orange належить до тих пристроїв, які мало кого залишать байдужими. Так, безумовно, комусь можуть подобатися рішення, виконані у форматі Cube Case, комусь - ні, але от підвищений інтерес вони будуть викликати практично в усіх. До таких моделей саме належить AeroCool DS Cube Orange: повз неї просто неможливо пройти. Завдяки своєму неординарному дизайну, новинка вигідно відрізняється від стандартних корпусів форм-фактора Mini Tower. Крім того, виробник пропонує багато варіантів фарбування, а також версії з бічним вікном, що з погляду звичайного користувача є великою перевагою.

В AeroCool DS Cube Orange система кріпиться паралельно основі корпусу, завдяки чому тут відсутні недоліки, характерні для компактних корпусів, такі як неможливість встановлення довгих відеокарт і габаритних процесорних систем охолодження. У новинці легко помістяться навіть два двохчіпові відеоприскорювачі та високі кулери баштового типу. Ще однією перевагою такого компонування є відсутність провисання країв материнської плати та карт розширення.

В AeroCool DS Cube Orange є можливість одночасного монтажу трьох накопичувачів розміром 3,5 дюйма, двох SSD-дисків і повнорозмірного оптичного приводу. Таким чином, на основі даного корпусу можна зібрати досить потужну та продуктивну конфігурацію.

Що стосується системи охолодження компонентів, то вона зроблена на високому рівні. Двох попередньо встановлених вентиляторів цілком вистачить для забезпечення нормального температурного режиму середньостатистичної ігрової системи. Якщо ж планується встановлення потужних комплектуючих і двох відеокарт, то можна скористатися посадковими місцями для ще двох вентиляторів (120/140 мм) на верхній панелі корпусу. Також усередині є місце для організації рідинного охолодження компонентів комп'ютера.

У загальному ж, AeroCool DS Cube Orange залишив тільки позитивні враження. Ми певні, що такі ж емоції будуть і у всіх покупців цього корпусу.

Переваги:

• відмінний дизайн, ефектний зовнішній вигляд;
• шість варіантів фарбування та наявність у модельному ряду версій з бічним вікном;
• якісне фарбування й обробка шасі;
• товста сталь (0,9 мм);
• відмінна жорсткість корпусу;
• можливість встановлення двох довгих відеокарт і масивного процесорного кулера;
• особливості компонування шасі виключають прогин материнської плати та провисання довгих карт розширення;
• ефективне охолодження компонентів системи;
• два попередньо встановлені вентилятора розміром 120 і 200 мм;
• два посадкові місця для встановлення додаткових 140/120-мм вентиляторів;
• можливість розташування усередині корпусу компонентів СВО;
• достатня гнучкість і зручність складання системи;
• знімний пиловий фільтр для блока живлення;
• зручне та просте встановлення накопичувачів;
• наявність окремого кошика для SSD;
• зручне прокладення кабелів;
• ніжки корпусу, відсіки для накопичувачів і блока живлення обладнані гумовими прокладками;
• безвикруткова фіксація карт розширення;
• наявність знімної перфорованої кришки в комплекті поставки;
• наявність портів USB 3.0 на передній панелі.

Особливості:

• нижнє розташування блока живлення;
• вентиляційні отвори на фронтальній панелі корпусу не постачені пиловим фільтром;
• у випадку встановлення габаритних відеокарт (понад 255 мм у довжину) зовнішній відсік для 3,5-дюймового пристрою доведеться демонтувати.
