Огляд і тестування корпусу Trin PN-507
13-07-2013
Раніше словосполучення «потужне залізо» було синонімом комплектуючих з габаритними кулерами та величезними друкованими платами. Природно, що і корпуси були також неосяжних розмірів. Але на сьогоднішній день комп'ютерна індустрія дозволяє зібрати досить потужну, і в той же час компактну систему. Очевидно, ні про який корпус у форматі Full Tower мови вже бути не може. У такому випадку оптимальним вибором буде форм-фактор Mini Tower. Дехто можуть заперечити, що є ж і ще менші корпуси - mini-ITX. Але, проблема в тому, що в них не можна встановити відеокарту, а якщо і можна, то тільки низькопрофільну. Значні обмеження висуваються і до висоти процесорного кулера. Та й потужності встановленого блока живлення, у більшості випадків, не вистачить для стабільної роботи продуктивної системи. Тому форм-фактор Mini Tower все-таки можна вважати оптимальним.
Як ви вже здогадалися, саме про такий корпус і піде мова в даному огляді, а точніше про модель Trin PN-507.
Специфікація корпусу Trin PN-507:
Виробник |
Trin |
Модель |
Trin PN-507 |
Типорозмір корпусу |
Mini Tower |
Підтримувані форм-фактори материнських плат |
microATX, mini-ITX |
Колір |
Чорний |
Відсіки |
2 х 5,25 дюйма (зовнішні); 2 х 3,5 дюйма (зовнішні); 3 х 3,5 дюйма (внутрішні) |
Слоти для карт розширення |
4 |
Роз’єми |
2 x USB 2.0; 2 х аудіо виходи (навушники, мікрофон) |
Вентилятори |
Попередньо встановлених немає. Можливість встановити:
|
Блок живлення |
Немає |
Матеріал |
Передня панель: пластик; бічні панелі: сталь товщиною 0,7 мм; шасі: сталь товщиною 0,5 мм |
Розміри корпусу, мм |
360 х 180 х 390 |
Вага (нетто), кг |
6 |
Сайт дистриб'ютора |
Упаковка та комплект поставки
Корпус Trin PN-507 постачається в невеликій картонній коробці, яка оберігає його від можливих пошкоджень і подряпин. На бічній панелі зазначена коротка технічна інформація російською мовою.

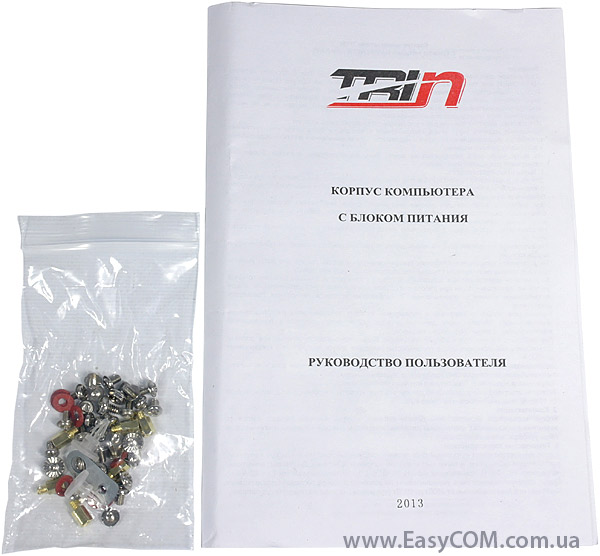

Комплект поставки Trin PN-507 цілком звичний для недорогих рішень. Крім самого корпусу в коробці є тільки:
- пакетик з набором гвинтів для кріплення материнської плати та інших пристроїв;
- посібник користувача.
Хоча для складання системи, основаної на материнській платі формату microATX / mini-ITX, даних компонентів буде цілком достатньо.
Зовнішній вигляд

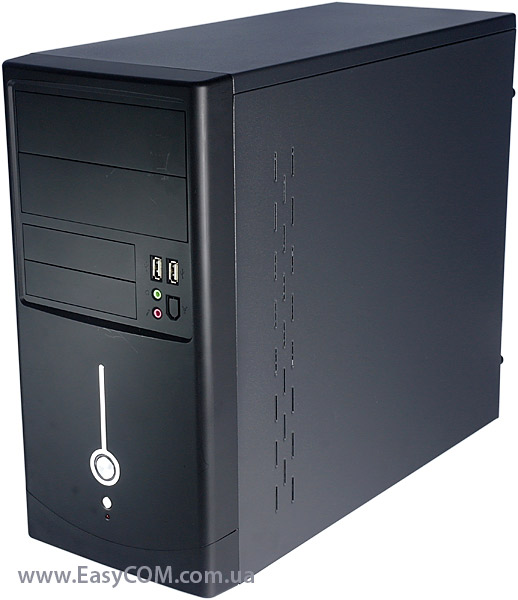

Модель Trin PN-507 виконана у форм-факторі Mini Tower і призначена для монтажу плат формату microATX. Теоретично сюди можна встановити і систему, зібрану на платформі mini-ITX, але даний корпус буде все-таки не дуже хорошим вибором для міні-комп'ютера, у першу чергу через занадто великі габарити (360 х 180 х 390 мм).

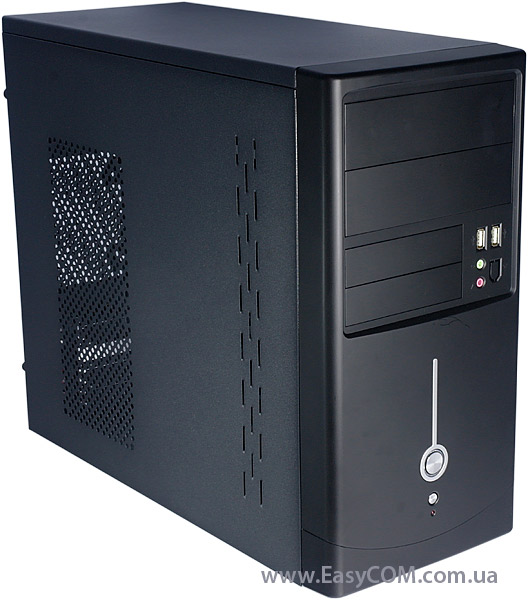

Дизайн Trin PN-507 навряд чи можна назвати цікавим і унікальним. По зовнішньому вигляду – це звичайна «коробка», пофарбована в стандартний чорний колір. Припасування всіх панелей виконане дуже якісно. Ніяких люфтів або надмірно великих щілин ми не виявили. Відбитки пальців на поверхні залишаються, але вони малопомітні та легко стираються.

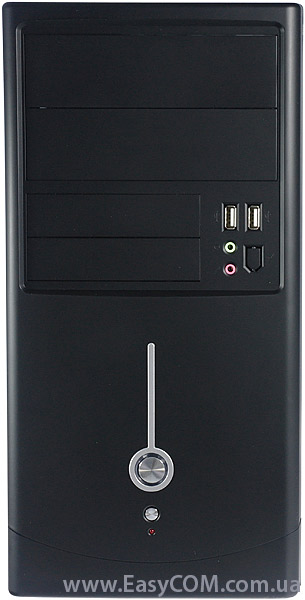

Передня панель виготовлена із пластику та витримана в строгому мінімалістичному стилі. Тут немає навіть звичних вентиляційних отворів. Єдиними декоративними елементами можна вважати клавіші ввімкнення/перезавантаження комп'ютера. У верхній частині розташовані два відсіки розміром 5,25 дюйма, а трохи нижче - два відсіки розміром 3,5 дюйма. Усі вони постачені знімними пластиковими заглушками.

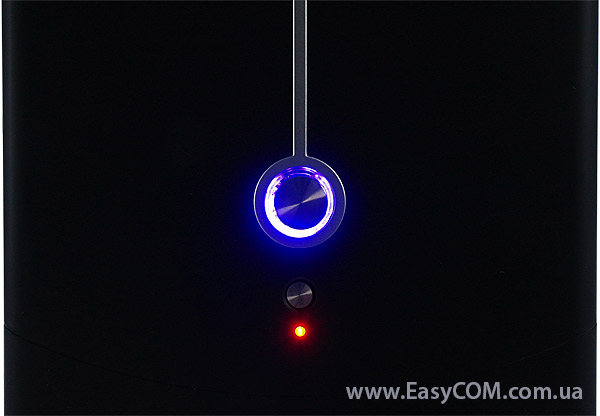

Під час роботи системи, клавіша «POWER» світиться яскравим синім кольором. Індикатор роботи накопичувача традиційно зроблений червоним.

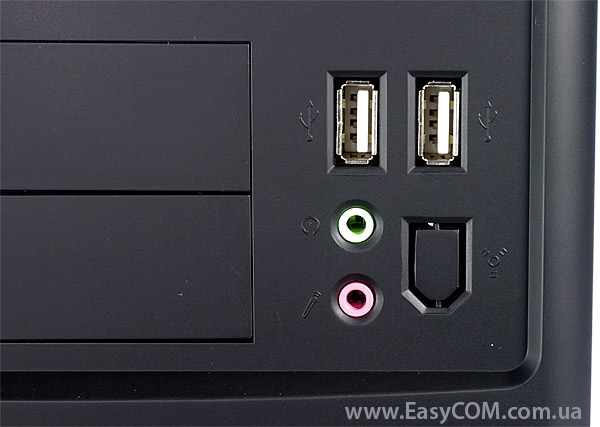

Біля відсіків для встановлення 3,5-дюймових пристроїв згруповані всі зовнішні інтерфейси: два порти USB 2.0 і два аудіороз’єми (для мікрофона та навушників). Є заглушка і для роз’єму FireWire IEEE 1394, але в моделі Trin PN-507 він не встановлений.

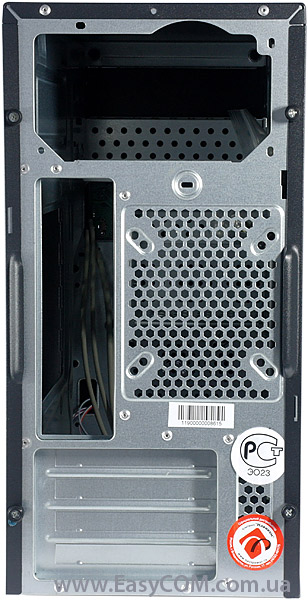

Місце для кріплення блока живлення в рішенні Trin PN-507 знаходиться зверху. У всьому іншому задня панель цілком звичайна та нічим особливо не відрізняється від панелей інших корпусів. Для плат розширення передбачені чотири посадкові місця - стандартна кількість для корпусу форм-фактора Mini Tower. Також тут присутні кріпильні отвори для встановлення одного 92-мм або 80-мм вентилятора.

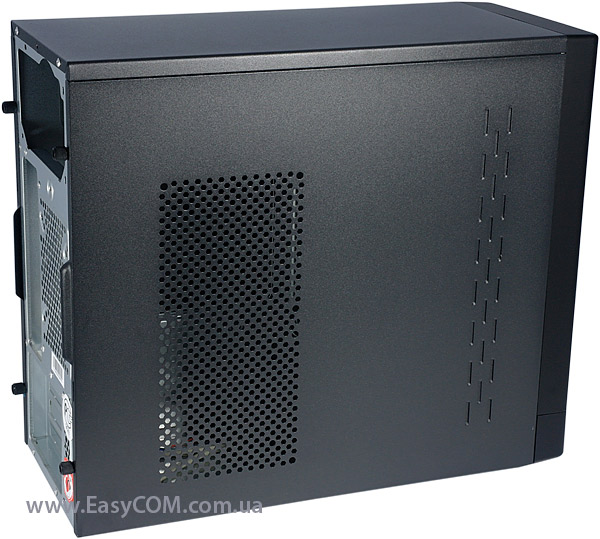

Бічні панелі виготовлені зі сталі товщиною 0,7 мм і практично нічим не відрізняються між собою. Хоча ліва стінка все-таки становить більший інтерес, адже саме тут розташовані посадкові місця для встановлення двох 120-мм або 80-мм вентиляторів. Це дозволить організувати додаткове обдування процесорного кулера та відеокарти.
До корпусу бічні панелі кріпляться за допомогою гвинтів з торованою голівкою.

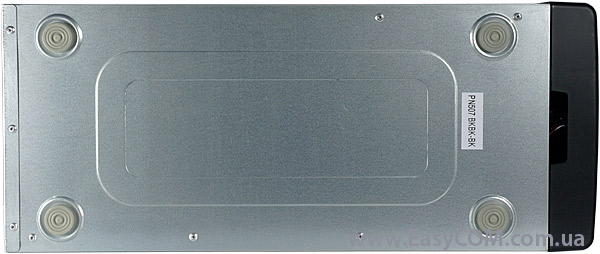

Верхня та нижня панелі особливо нічим не примітні. Вони зроблені суцільними без яких-небудь вентиляційних отворів. На дні корпусу розташовані чотири круглі ніжки. Їхня висота невелика (усього 4,5 мм), але в цьому випадку це не критично, тому що в Trin PN-507 блок живлення однаково встановлюється зверху. Інша справа, що ніяких гумових прокладок ми не виявили. Ніжки зроблені повністю із пластику, тому не можна розраховувати на високий рівень поглинання вібрацій, які виникають під час роботи комп'ютера.
Внутрішнє обладнання

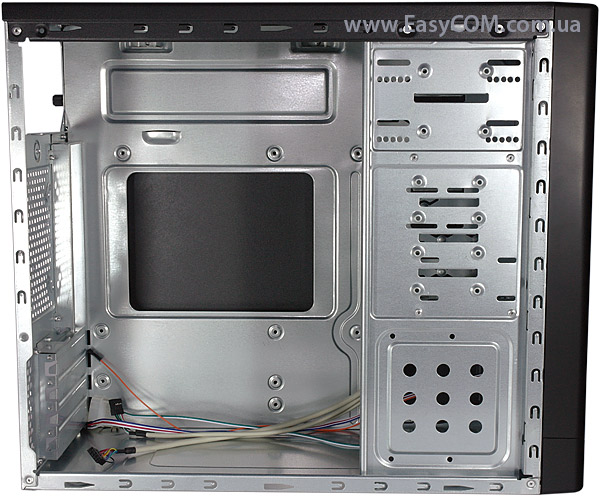

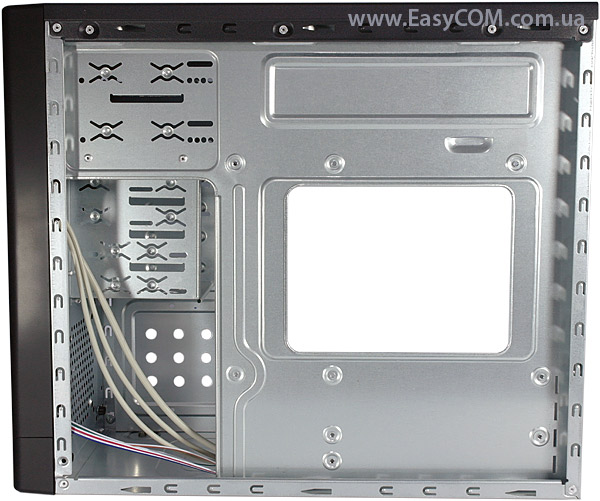

Шасі виконане також зі сталі, але з товщиною стінок 0,5 мм. За рахунок цільної стійки для накопичувачів і порівняно невеликих габаритів корпусу досягається досить хороша жорсткість. Кромка стінок, у цілому, оброблена непогано, але деякі краї все-таки залишилися загостреними. Наприклад, при встановленні материнської плати можна запросто порізатися об краї отвору для інтерфейсній панелі.
Бічна стінка шасі (піддон материнської плати) має квадратний отвір напроти процесорного роз’єму. Тому встановлення громіздких суперкулерів, у яких використовується підсилювальна пластина (backplate), не повинне стати проблемою. Приховане укладення кабелів не передбачене.

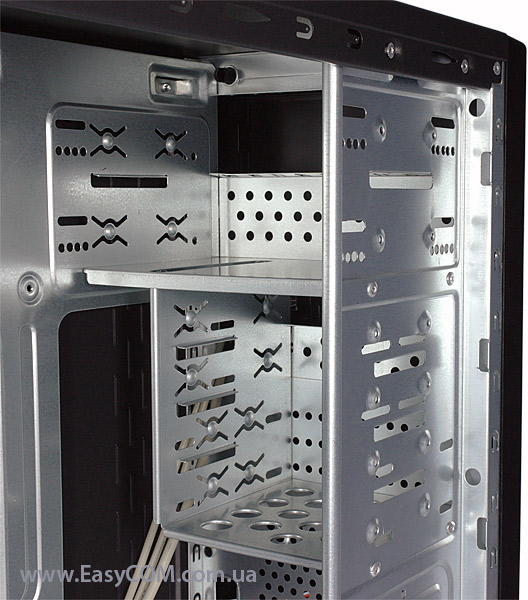

Як уже було сказано вище, всі відсіки знаходяться на одній стійці. Пристрої в них кріпляться звичайним способом, за допомогою викрутки. Для вінчестерів передбачені три посадкові місця. Два з них знаходяться у нижній частині 3,5- дюймового кошика.

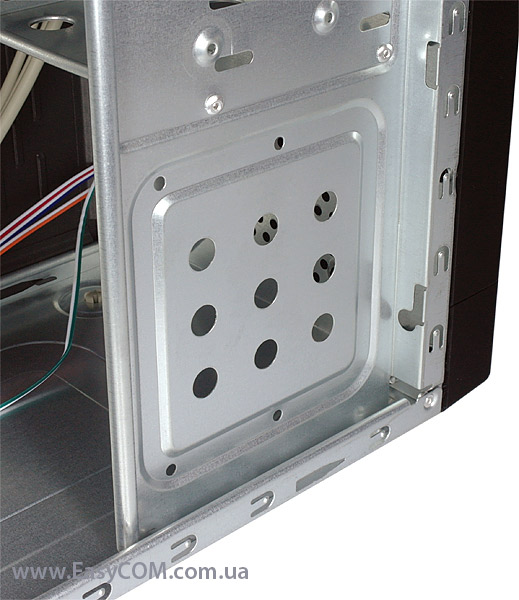

Третє посадкове місце більш оригінальне. Воно розташоване аж унизу стійки. Причому, вінчестер встановлюється не горизонтально, а вертикально. Але в такого розташування є один недолік. У випадку встановлення сюди накопичувача, використання довгих відеокарт у корпусі Trin PN-507 буде неможливе. На наш погляд, значно доречнішим тут би виглядало посадкове місце під SSD-диск.

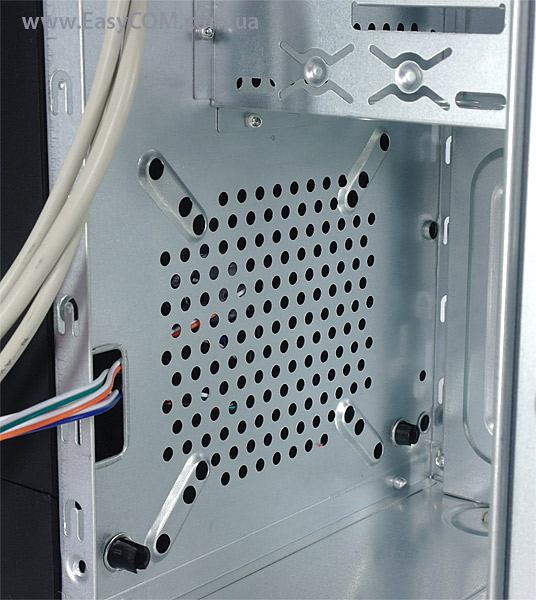

У передній частині шасі можна встановити 120-, 92- або 80-мм вентилятор. Але, чесно кажучи, користі від нього буде небагато. Справа в тому, що передня пластикова панель корпусу зроблена повністю «глухою», і цей вентилятор зможе потягнути повітря лише через невеликий отвір знизу.
Довжини самих проводів цілком достатньо, щоб підключити навіть найбільш віддалену частину материнської плати формату microATX. Аудіороз’єм представлений тільки у варіанті HD Audio, що варто врахувати власникам застарілих систем.

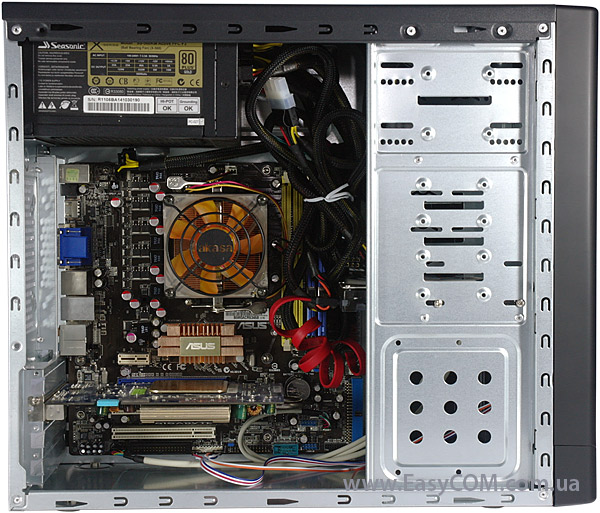

Встановлення материнської плати формату microATX, а також підключення та прокладення кабелів не стане великою проблемою. До всіх комплектуючих є відмінний доступ. Труднощі можуть виникнути хіба що з жорстким диском, тому ми радимо встановлювати його в першу чергу, а потім вже й усі інші комплектуючі.
Розміри Trin PN-507 дозволяють безперешкодно монтувати усередині довгі відеокарти та габаритні кулери для охолодження процесора. Це робить даний корпус досить привабливим для тих, хто збирає невеликий, але в той же час продуктивний комп'ютер.
Тестування
