Зведене тестування сучасних відеокарт з підтримкою DirectX 11

20-03-2011

Читачі, які стежили за матеріалами нашого ресурсу, повинні були помітити, що тестова лабораторія перейшла на тестування відеокарт на новому тестовому стенді. Головним чином це було пов'язане з необхідністю тестування рішень останніх поколінь. Такі графічні прискорювачі мають підтримку DirectX 11 і більш вимогливі до швидкодії центрального процесора та оперативної пам'яті, а також до її об'єму.

Відновлення стенду для тестування відеокарт вимагало і повної заміни тестових додатків, головним критерієм тут стала підтримка DirectX 11. Для відновлення бази результатів, звісно ж, виникла необхідність зібрати в тестовій лабораторії по одному або парі представників усіх сучасних графічних адаптерів, що мають підтримку алгоритмів DirectX 11. Це дозволило протестувати ці відеокарти та додати їх можливості в порівняльні графіки нового тестового стенда.

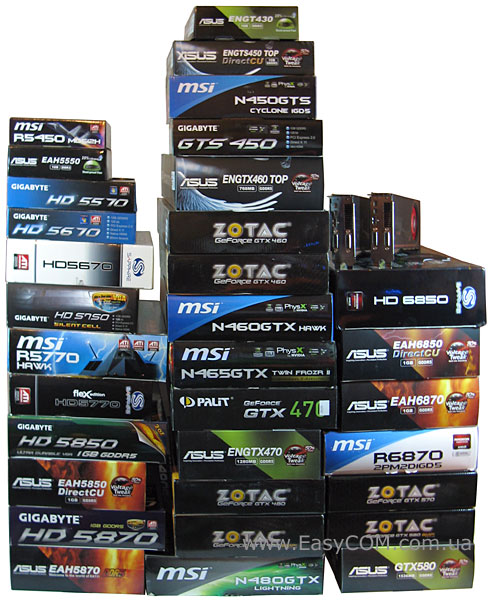

Другою метою такого великого тестування (тридцять сім моделей відеокарт) є можливість порівняння продуктивності всіх сучасних графічних прискорювачів в одному матеріалі. Звісно ж, у нас немає можливості охопити всі пропозиції сучасного ринку відеокарт. Ті ж екземпляри, які потрапили до нас на тестування, ми постараємося порівняти між особою не тільки по продуктивності, але і виявити їх особливості виконання та функціональність.

Графічні прискорювачі, доступні на початку 2011 року

Для деякого узагальнення інформації про поточний стан справ на ринку відеокарт, ми вирішили організувати невеликий довідник по актуальним сьогодні графічним процесорам, а також розповісти трохи про ті прискорювачі, які допомогли одержати результати для БД, тобто механізму динамічного відновлення графіків.

NVIDIA GeForce GTX 580 (GF110)

Нещодавно в сегменті High End з'явилися відеокарти на графічному ядрі NVIDIA GeForce GTX 580. Ці рішення одразу стали самими продуктивними одночіповими графічними прискорювачами. Графічне ядро GeForce GTX 580 має частоту 772 МГц, частота блоку шейдерів відповідно 1544 МГц, а ефективна частота 1536 МБ пам'яті склала 4008 МГц. Також GF110 має 512 функціональних ядер CUDA, 64 текстурних блоки та 16 движків PolyMorph. Є шість розділів растрових операцій (ROP), 64-бітна шина пам'яті в кожного, що сумарно забезпечує 384-бітну шину пам'яті. За такт кожний розділ забезпечує розрахунки восьми 32-бітних цілочисельних пікселів, це разом дає 48 пікселів за такт. Дві моделі серед представників цього класу відеокарт потрапили в нашу тестову лабораторію.

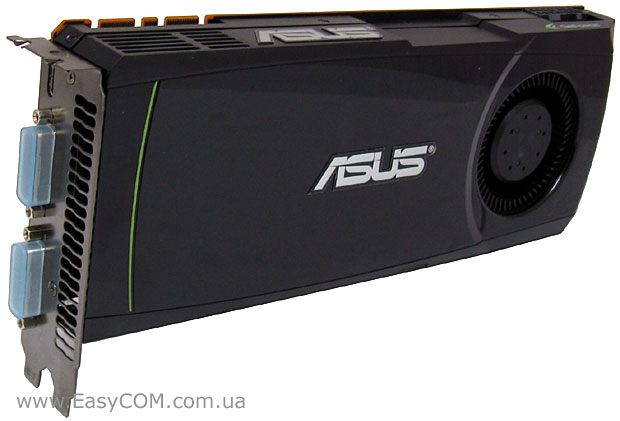

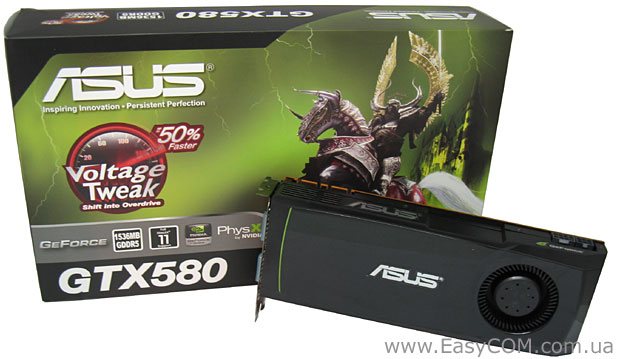

ASUS GeForce GTX 580 (ENGTX580/2DI/1536MD5)

ASUS GeForce GTX 580 (ENGTX580/2DI/1536MD5)

ASUS GeForce GTX 580 (ENGTX580/2DI/1536MD5)

Відеокарта, надана компанією ASUS, одержала еталонний дизайн і невеликий заводський розгін графічного ядра +10 МГц GPU (це дає 1% збільшення частоти), що дорівнює 782 МГц. Частоти пам'яті залишилися незмінними щодо рекомендованих виробником графічного чіпа – ефективна частота 4008 МГц. Інші зміни можна назвати символічними, вони не вплинуть на загальну продуктивність. Більш детальний аналіз даної моделі був зроблений в огляді «ASUS GeForce GTX 580 з технологією Voltage Tweak».

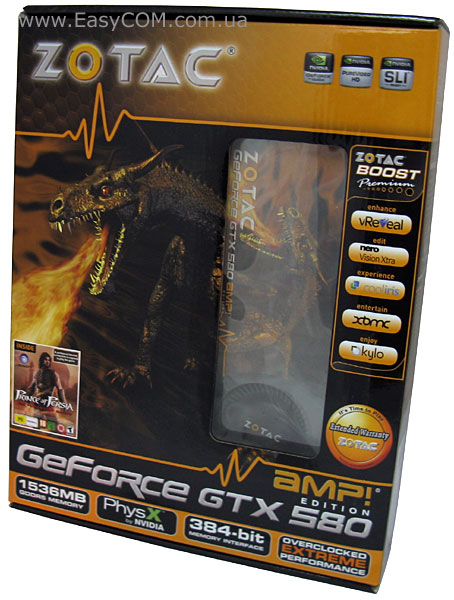

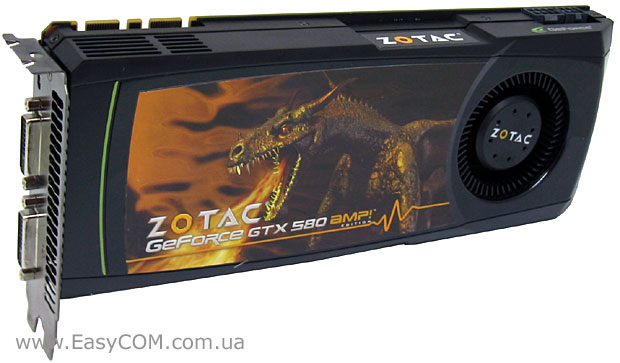

ZOTAC GeForce AMP! (ZT-50102-10P)

ZOTAC GeForce GTX 580 AMP! (ZT-50102-10P)

ZOTAC GeForce GTX 580 AMP! (ZT-50102-10P)

Графічний адаптер від компанії ZOTAC, що потрипив до нас, має точно такий же еталонний дизайн, як і у відеокарти ASUS (ENGTX580/2DI/1536MD5). Його особливістю можна назвати більш високу частотну формулу 815 МГц (+5,5%) по GPU і 4100 МГц (+2,2%) по відеопам'яті. Не настільки разюче підвищення частот, щоб помітно вплинути на продуктивність в ігровому процесі, але на тестових графіках такий приріст буде цілком помітний. Що дозволяє даній моделі бути самою продуктивною одночіповою відеокартою цього тестування.

NVIDIA GeForce GTX 570 (GF110)

Наступними по продуктивності за моделями на графічному ядрі NVIDIA GeForce GTX 580 ідуть рішення NVIDIA GeForce GTX 570. Вони також належать до High End сегменту ринку продуктивних відеокарт. Графічний процесор NVIDIA GeForce GTX 570 має 480 універсальних шейдерних процесорів та 40 блоків растеризації. Об'єм відеопам'яті дорівнює 1280 МБ при частоті 3800 МГц, а її шина 320 біт. Графічне ядро має частоту 732 МГц. Трохи зменшений продуктивний потенціал компенсується значно меншою ціною за відеокарти цього класу. Один з представників таких рішень, які засновані на графічному ядрі NVIDIA GeForce GTX 570, був наданий на тестування компанією ZOTAC.

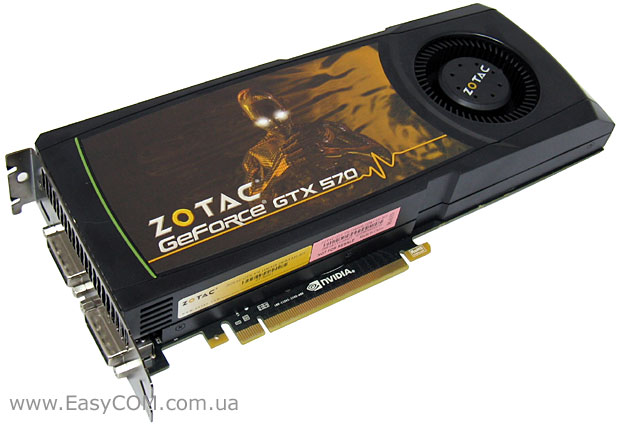

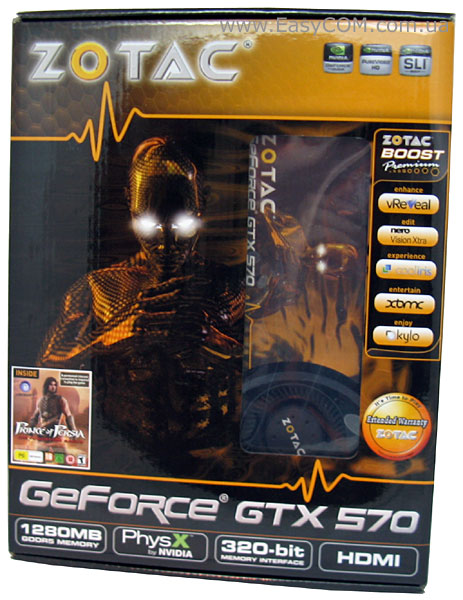

ZOTAC GeForce GTX 570 (ZT-50201-10P)

ZOTAC GeForce GTX 570 (ZT-50201-10P)

ZOTAC GeForce GTX 570 (ZT-50201-10P)

Відеокарта має рекомендовану компанією NVIDIA частотну формулу та повністю «референсний» дизайн, як плати, так і системи охолодження. Навіть стандартної частотної формули цьому графічному прискорювачу вистачає для забезпечення майже рівної продуктивності з найшвидшою одночіповою моделлю табору конкурента, відеокартою AMD Radeon HD 6970. Більш докладно про модель ZT-50201-10P можна почитати в нашому огляді.

NVIDIA GeForce GTX 560 Ti (GF114)

Всі відеокарти, виконані з використанням NVIDIA GeForce GTX 560 Ti, є яскравими представниками сучасного масового ринку графічних прискорювачів. Повторюючи популярність свого попередника, NVIDIA GeForce GTX 460, моделі на NVIDIA GeForce GTX 560 Ti будуть самими популярними на ринку відеокарт. Графічне ядро GF114 виконане по 40-нм технології та містить 384 ядер CUDA, що на 48 більше, ніж у GeForce GTX 460 і на 96 менше, ніж у «старшого брата» GeForce GTX 570. Ширина шини пам'яті GeForce GTX 560 Ti дорівнює 256 біт. Робочі частоти GPU рівні 822 МГц, а ефективна частота роботи 1024 МБ пам'яті відповідає 4004 МГц. Він також має 32 блоки растеризації (ROP), що дає 256-бітний інтерфейс пам'яті GDDR5. Нова частотна формула та більша кількість виконавчих блоків серйозно збільшують продуктивність GeForce GTX 560 Ti у порівнянні з його попередником GeForce GTX 460.

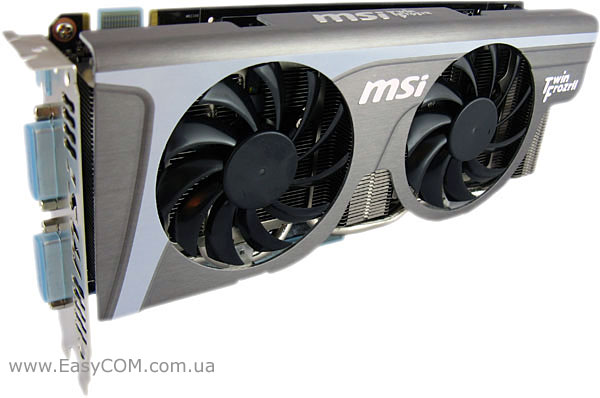

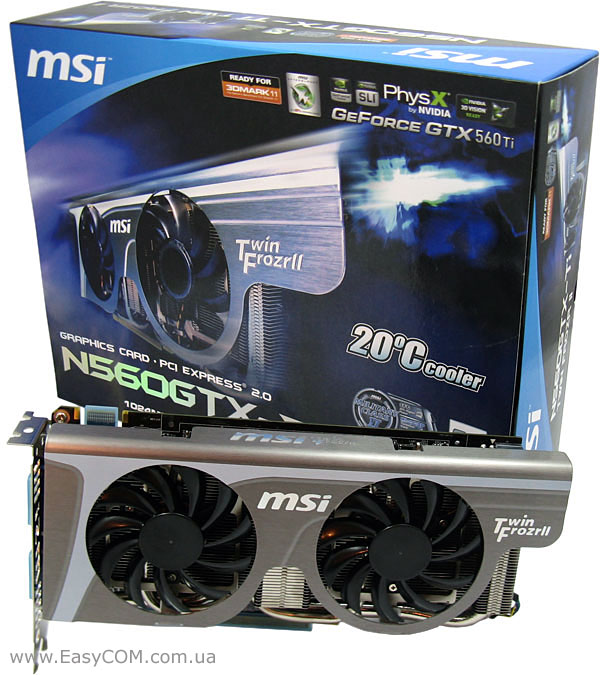

MSI GeForce GTX 560 Ti Twin Frozr II/OC

MSI GeForce GTX 560 Ti Twin Frozr II/OC

MSI GeForce GTX 560 Ti Twin Frozr II/OC

Графічне ядро NVIDIA GeForce GTX 560 Ti виявилося повністю сумісним по розведенню плати з його попередником GeForce GTX 460. Цей факт дозволив компанії MSI і іншим виробникам розробити нові відеокарти на GeForce GTX 560 Ti у найкоротший термін. Наприклад, текстоліт MSI GeForce GTX 560 Ti Twin Frozr II/OC повністю має таке ж розведення як у MSI GeForce GTX 460 Hawk 1 ГБ GDDR5. Не розпаяними залишилися тільки додаткові функції, що сприяють ручному розгону. Відеокарта вийшла досить тихою, але звук роботи двох її вентиляторів все-таки помітний. За рахунок заводського розгону частотна формула MSI GeForce GTX 560 Ti Twin Frozr II/OC стала більш вищою. Частота роботи GPU дорівнює 880 МГц (що на 58 МГц вище рекомендованого значення і дає 7% приросту). Ефективна частота пам'яті склала 4200 МГц (що на 196 МГц вище рекомендованого значення та дає майже 5% приросту). Модель MSI GeForce GTX 560 Ti Twin Frozr II/OC вже була описана в нашому минулому матеріалі. Її можна назвати дуже перспективною реалізацією масової відеокарти на графічному ядрі NVIDIA GeForce GTX 560 Ti. Вона явно сподобається ігроманам з середнім бюджетом на покупку графічного прискорювача.

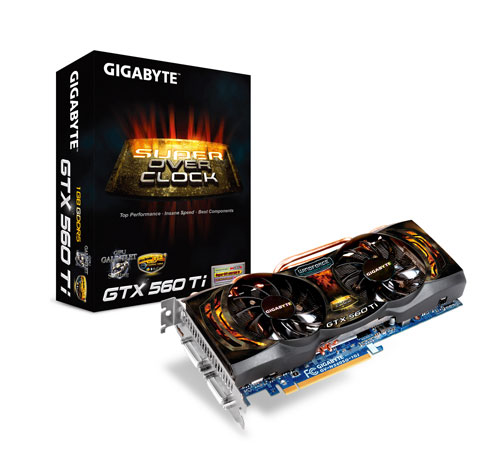

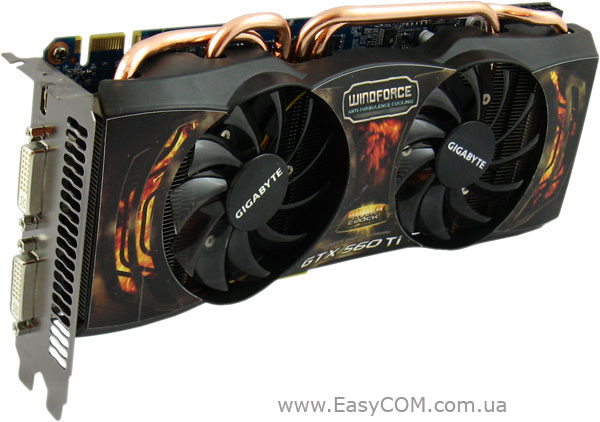

GIGABYTE GeForce GTX 560 Ti Super Overclock (GV-N560SO-1GI)

GIGABYTE GeForce GTX 560 Ti Super Overclock (GV-N560SO-1GI)

GIGABYTE GeForce GTX 560 Ti Super Overclock (GV-N560SO-1GI)

Суттєво розігнане рішення на графічному ядрі NVIDIA GeForce GTX 560 Ti не залишить без уваги ентузіастів ручного розгону. Адже головною відмінністю серії Super Overclock від компанії GIGABYTE є використання відібраних графічних чіпів GPU Gauntlet Sorting, які мають кращий розгінний потенціал. І не менш важливим плюсом для гарного заводського розгону стала використана в цій моделі система охолодження WindForce 2X, вона раніше показала себе як ефективне та практично безшумне рішення. Однак встановлена на модель GV-N560SO-1GI з дуже значним заводським розгоном, система охолодження WindForce 2X стала відчутно гучною навіть при автоматичному регулюванні швидкості обертання вентиляторів. Частота роботи графічного ядра у моделі GIGABYTE GeForce GTX 560 Ti Super Overclock склала 1000 МГц, що на 178 МГц більше, ніж у еталонної моделі та відповідає 21,6% збільшення. Ефективна частота пам'яті теж значно зросла до 4580 МГц, а це на 576 МГц вище рекомендованого значення та дорівнює 14% приросту. Таке збільшення частотної формули дозволяє моделі GIGABYTE GV-N560SO-1GI порівнятися у продуктивності з рішеннями на NVIDIA GeForce GTX 570 з стандартною частотною формулою. Відеокарта, яка була протестована нами раніше в матеріалі GIGABYTE GeForce GTX 560 Ti Super Overclock, може стати кращою моделлю для розгону серед більшості рішень на графічному ядрі NVIDIA GeForce GTX 560 Ti.

NVIDIA GeForce GTX 550 Ti (GF116)

Довгоочікуване графічне ядро NVIDIA GeForce GTX 550 Ti належить до бюджетної серії масового сегменту. Головним критерієм вибору ігрових рішень (Low Middle End) сегмента, до яких належать рішення на NVIDIA GeForce GTX 550 Ti, завжди була їх мала вартість при достатній для ігор продуктивності. Тому саме бюджетна ціна є головним критерієм популярності таких відеокарт. Графічний процесор GF116 є повністю розблокованим варіантом GF106. Він складається з одного кластера GPC, який містить у собі чотири потокові мультипроцесори SM. Кожний потоковий мультипроцесор GF116 містить 48 ядер CUDA і 8 текстурних модулів, що разом дає 192 ядра CUDA і 32 блоки TMU, відповідно. Кількість блоків растеризації тут 24, а підсистема пам'яті містить три 64-розрядних контролера, що забезпечує відеокартам на базі NVIDIA GeForce GTX 550 Ti 192-бітну розрядність шини пам'яті. Контролер пам'яті GF116 підтримує одночасну роботу з мікросхемами пам'яті різної ємності, що дозволяє оснащувати такі відеокарти 768 МБ, 1024 МБ або навіть 1,5 ГБ кадрового буфера. Рішення на графічному ядрі NVIDIA GeForce GTX 550 Ti мають дуже гарні перспективи популярності, тому що вони повинні забезпечити нормальну продуктивність в іграх при доступній ціні за таку відеокарту.

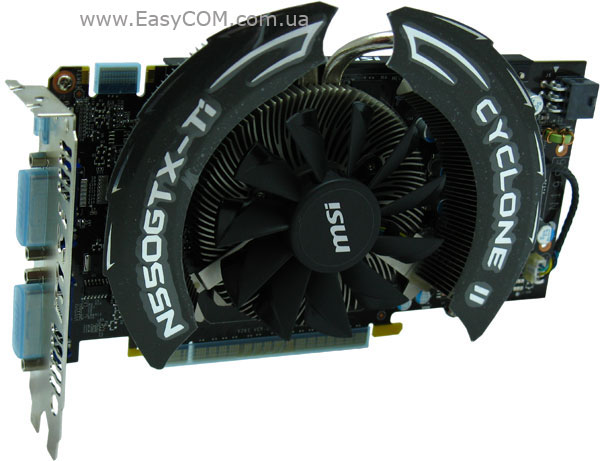

MSI GeForce GTX 550 Ti CYCLONE II OC (N550GTX-TI CYCLONE II 1GD5/OC)

MSI GeForce GTX 550 Ti CYCLONE II OC (N550GTX-TI CYCLONE II 1GD5/OC)

MSI GeForce GTX 550 Ti CYCLONE II OC (N550GTX-TI CYCLONE II 1GD5/OC)

Першою відеокартою на графічному ядрі NVIDIA GeForce GTX 550 Ti, яка потрапила в нашу тестову лабораторію, стала N550GTX-TI CYCLONE II 1GD5/OC. Вона одержала повністю еталонний дизайн текстоліту, на який встановлена «фірмова» система охолодження CYCLONE II від компанії MSI. За рахунок такого кулера відеокарта під навантаженням залишається практично безшумною на загальному фоні працюючого ПК. Однак незначним мінусом системи охолодження CYCLONE II можна назвати її габарити, які збільшують загальну висоту відеокарти на 30 мм. Графічний прискорювач MSI GeForce GTX 550 Ti CYCLONE II OC одержав підвищену ще на заводі частотну формулу. Частота роботи графічного ядра склала 950 МГц, що на 50 МГц більше рекомендованій і дає 5,5% приросту. Ефективна частота пам'яті дорівнює 4300 МГц, що забезпечує 196 МГц збільшення частоти та 4,7 % її приросту. Відеокарта N550GTX-TI CYCLONE II 1GD5/OC є суттєво більш тихим, хоча і дещо більш дорожчим рішенням, щодо еталонної моделі на новому графічному ядрі NVIDIA GeForce GTX 550 Ti.

NVIDIA GeForce GTX 480 (GF100)

Нещодавно графічні прискорювачі на NVIDIA GeForce GTX 480 були самими продуктивними рішеннями High End сегменту ринку відеокарт. Але навіть зараз, після виходу рішень на NVIDIA GeForce GTX 580 вони все ще займають лідируючі позиції в цій ніші. Сам чіп GF100 має 512 ядер CUDA (чотири кластери Graphics Processing Clusters [GPC], кожний містить чотири мультипроцесори Streaming Multiprocessors [SM], і кожний з них містить 32 ядра CUDA). У GeForce GTX 480 залишили активними всього 480 ядер CUDA, що на 32 ядра менше ніж в оригінальній архітектурі GF100. У свою чергу кожний мультипроцесор SM також містить власні текстурні блоки та движок. Отже, GeForce GTX 480 одержав 60 з 64 текстурних блоків і 15 движків PolyMorph. Він також має шість розділів ROP, що дає 384-розрядний інтерфейс пам'яті GDDR5 (тобто по 64-бітному інтерфейсу на розділ). Разом тут є 1536 МБ пам'яті GDDR5 з тактовою частотою 924 МГц, що дорівнює 3696 МГц ефективної частоти. Графічне ядро працює на частоті в 700 МГц, отже, уніфіковані процесори одержали 1401 МГц подвоєної частоти.

Для порівняння можливостей графічного ядра NVIDIA GeForce GTX 480 до нас у тестову лабораторію потрапили три відеокарти. Кращою з них можна дійсно вважати рішення, яке оснастили максимальним розгінним потенціалом.

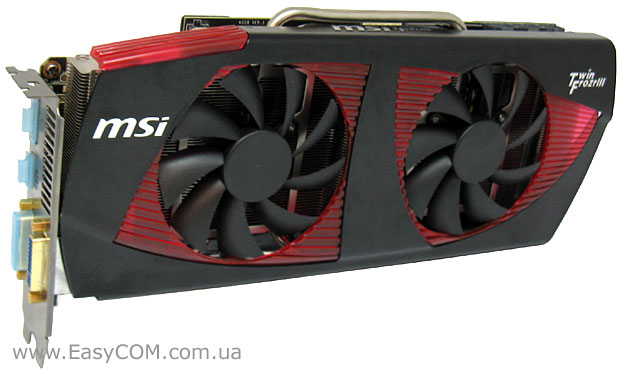

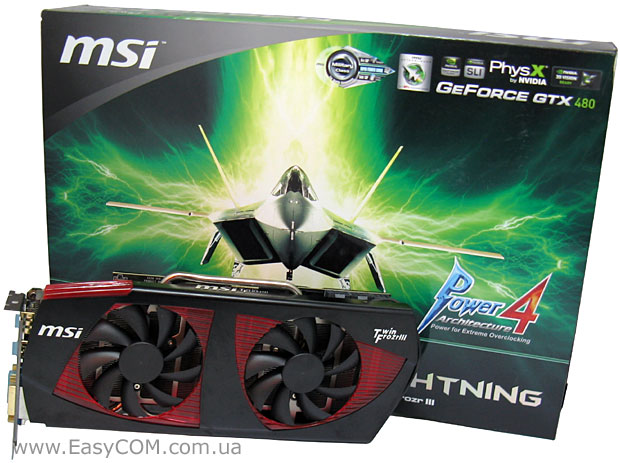

MSI GeForce GTX 480 Lightning (N480GTX Lightning)

MSI GeForce GTX 480 Lightning (N480GTX Lightning)

MSI GeForce GTX 480 Lightning (N480GTX Lightning)

Одразу підкреслимо, що максимально докладний опис і детальний аналіз функціональних можливостей цієї неабиякої відеокарти був розглянутий в огляді MSI GeForce GTX 480 Lightning. Серед суттєвих її особливостей можна відзначити:

  • повністю перероблений текстоліт плати з використанням у його наповненні більш стабільних і надійних елементів;
  • використання високоефективної системи охолодження третього покоління Twin Frozr III;
  • наявність великої кількості додаткових апаратних і програмних засобів, для ручного розгону на повітрі та для екстремального розгону під рідким азотом;
  • дуже високий заводський розгін – по продуктивності відеокарта N480GTX Lightning наближається до можливостей рішень на графічному ядрі NVIDIA GeForce GTX 580 з еталонною частотною формулою.

Заводський розгін даного продукту забезпечив роботу його графічного ядра на частоті в 750 МГц, що на 50 МГц більше рекомендованої і дорівнює 7% приросту. Ефективна частота пам'яті дорівнює 4000 МГц, що на 304 МГц більше номіналу та відповідає 8% збільшення. Досить унікальна відеокарта N480GTX Lightning складає враження кращого рішення у своїй категорії.

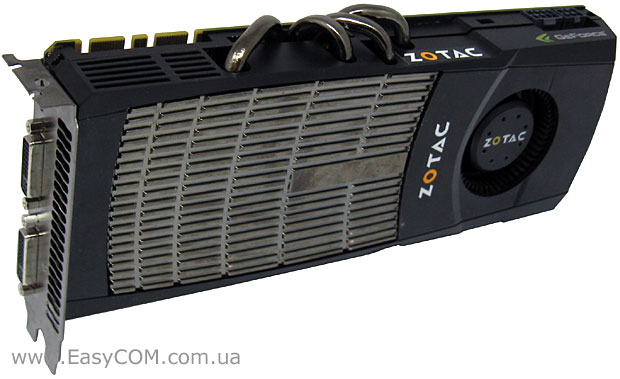

ZOTAC GeForce GTX 480 (ZT-40101-10P)

ZOTAC GeForce GTX 480 (ZT-40101-10P)

ZOTAC GeForce GTX 480 (ZT-40101-10P)

Від компанії ZOTAC надійшло дві відеокарти. Перша з них повністю повторює еталонне рішення з усіма його перевагами та недоліками. Залізний кожух радіатора може обпалити руку необережного користувача при спробі витягти відеокарту одразу після робочого навантаження. Сам графічний прискорювач має високу температуру роботи, що змушує «референсну» систему охолодження суттєво шуміти при високих навантаженнях. Продуктивність ZOTAC ZT-40101-10P навіть при рекомендованій компанією NVIDIA частотній формулі досить висока, що дозволяє їй залишатися в топ сегменті ринку відеокарт.

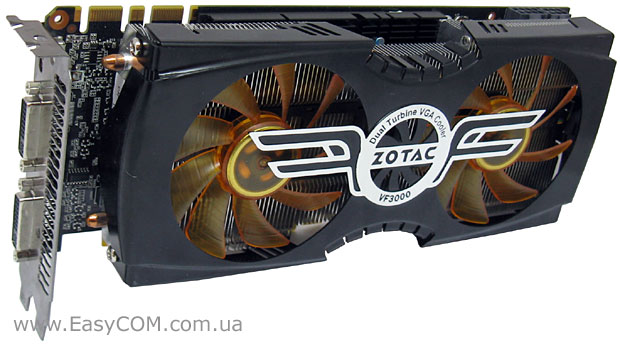

ZOTAC GeForce GTX 480 AMP! (ZT-40102-10P)

ZOTAC GeForce GTX 480 AMP! (ZT-40102-10P)

ZOTAC GeForce GTX 480 AMP! (ZT-40102-10P)

Рішення лінійки «AMP!» від компанії ZOTAC завжди відрізнялися схильністю до розгону. Для цього в моделі ZT-40102-10P є присутнім тиха й ефективна система охолодження ZALMAN VF 3000. Вона займає три слоти й використовує для охолодження два 92 мм вентилятора. Текстоліт плати тут повністю еталонного дизайну. Тільки за рахунок можливостей ефективної системи охолодження, частоти моделі ZT-40102-10P ще на заводі були підняті до 756 МГц (збільшення на 8%) для GPU і до 3800МГц (збільшення на 2,8%) для пам'яті. Такий розгін вже може бути помітний користувачем в ігровому процесі, але серйозного збільшення продуктивності від нього очікувати не варто. Більш детально можливості та особливості експлуатації моделі ZT-40102-10P були розглянуті в матеріалі «ZOTAC GeForce GTX 480 AMP! в SLI-конфігурації»

NVIDIA GeForce GTX 470(GF100)

Відеокарти на даному графічному ядрі все ще залишаються досить продуктивними рішеннями Middle End класу. Істотне зниження цін на такі моделі відбулося з виходом нового графічного чіпа NVIDIA GeForce GTX 560 Ti (GF114), який трохи випереджає по своїй продуктивності NVIDIA GeForce GTX 470 (GF100). Це графічне ядро має 448 ядер CUDA, 56 текстурних блоків і 14 движків PolyMorph, а також 320-бітний інтерфейс, який дає йому можливість підтримувати 1280 МБ пам'яті з пропускною здатністю 134 ГБ/с при реальній тактовій частоті 837 МГц. Ефективна частота пам'яті рівна 3348 МГц. Робоча частота GPU склала 607 МГц. Головним плюсом вибору графічного прискорювача на NVIDIA GeForce GTX 470 повинна стати більш скромна ціна в порівнянні з NVIDIA GeForce GTX 560 Ti при практично рівній продуктивності.

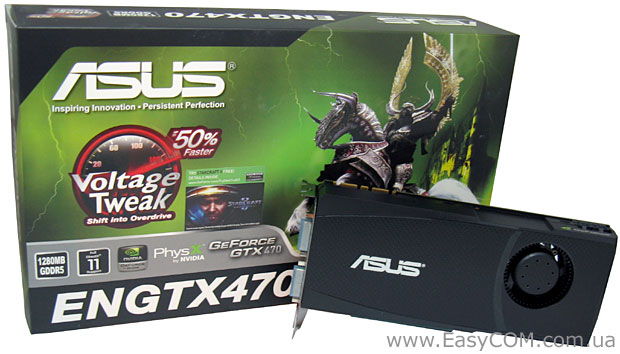

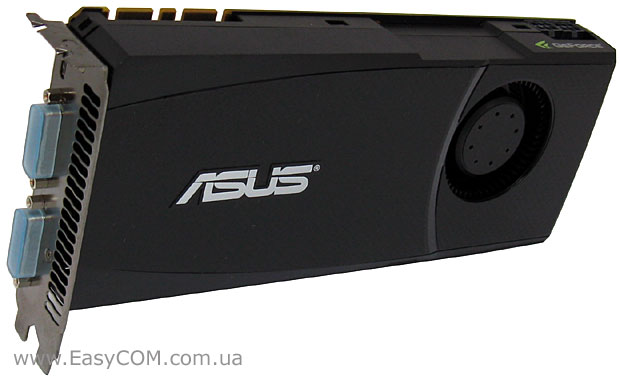

ASUS GeForce GTX 470 (ENGTX470/G/2DI/1280MD5)

ASUS GeForce GTX 470 (ENGTX470/G/2DI/1280MD5)

ASUS GeForce GTX 470 (ENGTX470/G/2DI/1280MD5)

Відеокарта ASUS ENGTX470/G/2DI/1280MD5 є повністю «референсним» екземпляром на графічному ядрі NVIDIA GeForce GTX 470. Її «особливостями» можна назвати стандартну турбіну з суттєвим рівнем шуму при значних навантаженнях і ряд танталових конденсаторів, які знижують перешкоди живлення та поліпшують загальну довговічність роботи відеокарти. Частотна формула моделі ENGTX470/G/2DI/1280MD5 повністю збігається з рекомендованою компанією NVIDIA і рівна 607 МГц для GPU і 3348 МГц для мікросхем пам'яті. Відеокарта ENGTX470/G/2DI/1280MD5 все ще залишається досить продуктивним графічним прискорювачем, який забезпечить швидкодію ігрового процесу сучасних ігор з налаштуваннями вище середніх. При відповідному зниженні цін на такі рішення можна однозначно гарантувати гарну популярність ASUS GeForce GTX 470 на масовому ринку графічних прискорювачів.

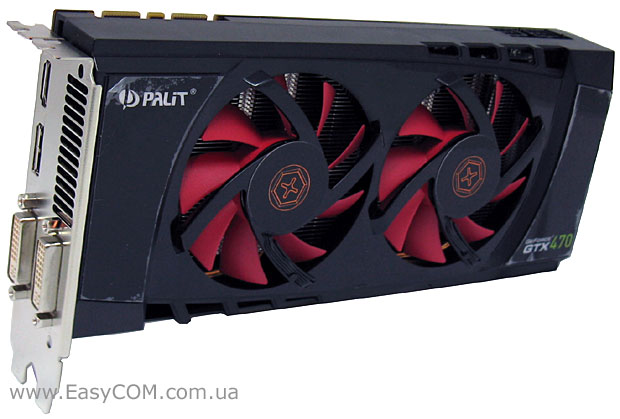

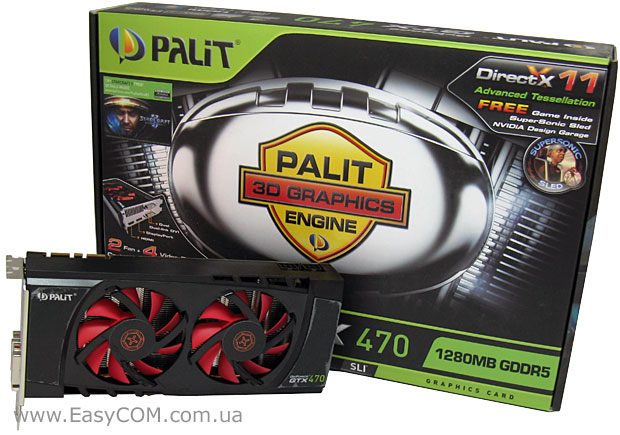

Palit GeForce GTX 470 (NE5TX470F10DA-N1001)

Palit GeForce GTX 470 (NE5TX470F10DA-N1001)

Palit GeForce GTX 470 (NE5TX470F10DA-N1001)

Головною особливістю моделі NE5TX470F10DA-N1001 можна впевнено назвати тиху систему охолодження, яка має поліпшену в порівнянні з еталонним рішенням продуктивність. Сам текстоліт плати теж має значні зміни. Тут застосовані танталові конденсатори, які зменшують загальне нагрівання GPU і забезпечують більш стабільне його живлення. Такі доробки дозволили нам в огляді відеокарти Palit GeForce GTX 470 1280 MБ GDDR5 підняти частоти роботи графічного прискорювача Palit GeForce GTX 470 до 860 МГц для графічного ядра (+41% приросту) і частоту відеопам'яті до 965 МГц (+15% приросту). Таке суттєве збільшення значно підвищило продуктивність графічної підсистеми, зібраної на цій відеокарті.

NVIDIA GeForce GTX 465 (GF100)

Наступним спрощенням графічного ядра з кодовою назвою GF100 став ще менш продуктивне рішення NVIDIA GeForce GTX 465 для Middle End сегмента ринку. Воно має підтримку 1024 МБ відеопам'яті з шиною доступу до неї 256-біт, кількість ядер CUDA дорівнює 352, блоків растеризації (ROP) залишилося 32. Рекомендована частота роботи графічного процесора NVIDIA GeForce GTX 465 дорівнює 607 МГц. З виходом рішень на NVIDIA GeForce GTX 460 актуальність моделей з графічним ядром NVIDIA GeForce GTX 465 стала сумнівною, оскільки мають вищу собівартість виробництва при меншій продуктивності.

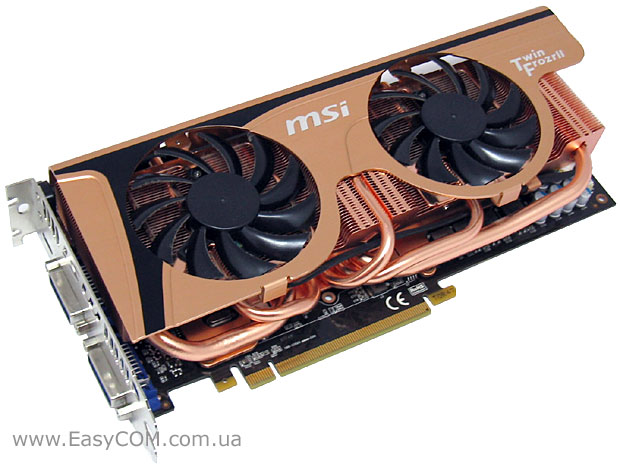

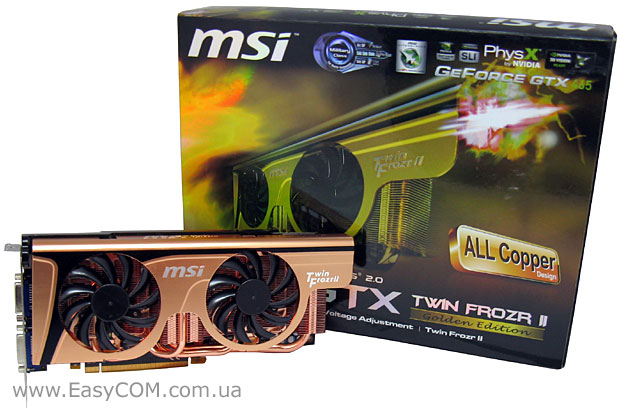

MSI GeForce GTX 465 Golden Edition (N465GTX Twin Frozr II Golden Edition)

MSI GeForce GTX 465 Golden Edition (N465GTX Twin Frozr II Golden Edition)

MSI GeForce GTX 465 Golden Edition (N465GTX Twin Frozr II Golden Edition)

Цю модель графічного прискорювача виробник забезпечив оригінальною системою охолодження Twin Frozr II Golden Edition власної розробки. Вона вже не раз довела свою високу ефективність разом з тихою роботою вентиляторів. Повністю мідна конструкція системи охолодження дає їй ще пару додаткових плюсів на користь кращого відведення тепла, але її собівартість буде явно дорожче системи з алюмінієвими пластинами радіатора. Дизайн текстоліту плати можна назвати повністю еталонним, крім того, він повністю повторює дизайн «референсної» відеокарти NVIDIA GeForce GTX 470. Робочі частоти моделі N465GTX Twin Frozr II Golden Edition повністю збігаються з рекомендованими компанією NVIDIA для цього графічного ядра. Вони становлять 607 МГц для GPU і 3206 МГц для мікросхем пам'яті. Якісна система охолодження повинна забезпечити даній моделі гарний ручний розгін. Більш детально про роботу системи охолодження та про результати ручного розгону можна довідатися в огляді MSI N465GTX Twin Frozr II Golden Edition.

NVIDIA GeForce GTX 460 1 ГБ GDDR5 (GF104)

Дане графічне ядро стало самим популярним у масовому сегменті ринку відеокарт (Middle End). GF104 містить 1950 млн. транзисторів, які становлять 7 потокових мультипроцесорів. Кожний потоковий мультипроцесор містить 48 ядер CUDA, що разом дає 336 універсальних шейдерних процесорів. Тут є 32 блоки растеризації (ROP). Шина пам'яті залишилася 256-бітною, що дає можливість NVIDIA GeForce GTX 460 працювати з 1024 МБ пам'яті, яка має ефективну частоту 3600 МГц. Сам GPU одержав частоту 675 МГц. Його продуктивності цілком вистачає для всіх сучасних ігор при досить високих налаштуваннях ігрового процесу, а ціна графічних прискорювачів, розроблених на його основі, порівняно невисока. Саме ця сукупність особливостей дозволяє рішення на NVIDIA GeForce GTX 460 1 ГБ GDDR5 досить легко модифікувати серед інших відеокарт.

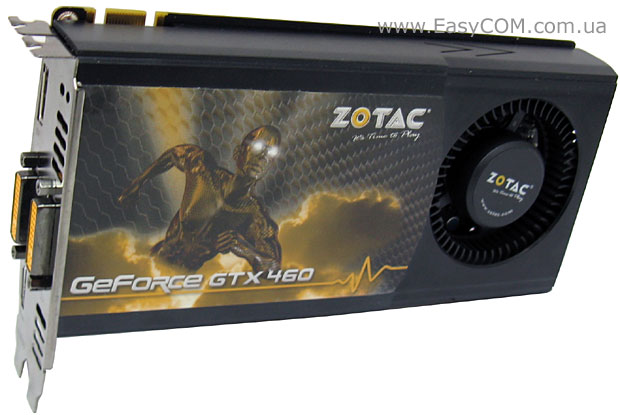

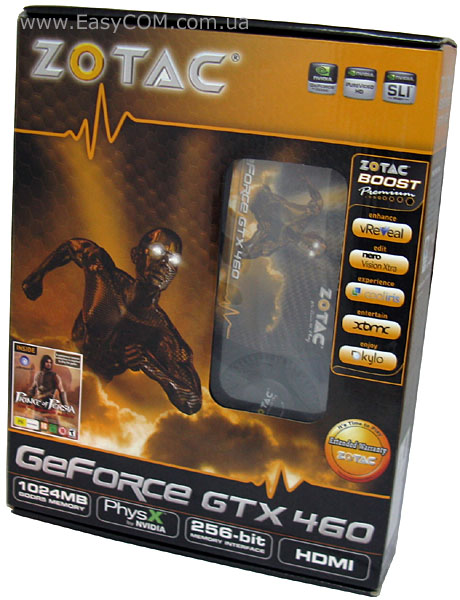

ZOTAC GeForce GTX 460 1 ГБ GDDR5 (ZT-40402-10P)

ZOTAC GeForce GTX 460 1 ГБ GDDR5 (ZT-40402-10P)

ZOTAC GeForce GTX 460 1 ГБ GDDR5 (ZT-40402-10P)

Рішення встановити на відеокарту середнього класу турбінну систему охолодження повинне забезпечити цій моделі більш холодні режими роботи. Однак, такі системи ніколи не були тихими, але можливості ручного розгону графічного прискорювача ZT-40402-10P повинні бути набагато вищі, ніж у еталонної моделі. Крім заміни системи охолодження, виробник трохи змінив і наповнення друкованої плати. Модель ZT-40402-10P має еталонну для графічного ядра частоту 675 МГц і рекомендовані NVIDIA для відеокарти цього класу частоти пам'яті 3600 МГц. Більш детально з цим графічним прискорювачем можна познайомитися в нашому матеріалі «ZOTAC GeForce GTX 460 с 1 ГБ GDDR5».

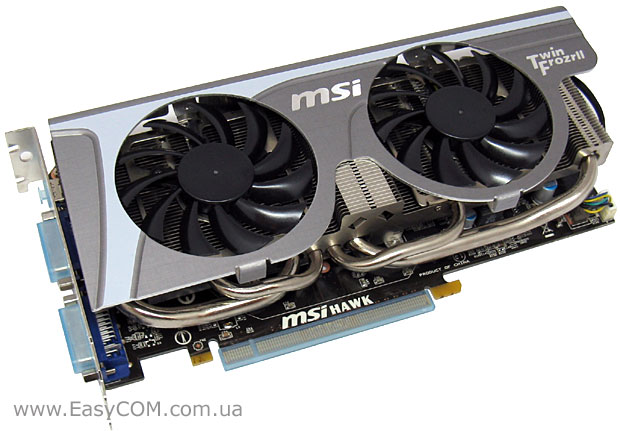

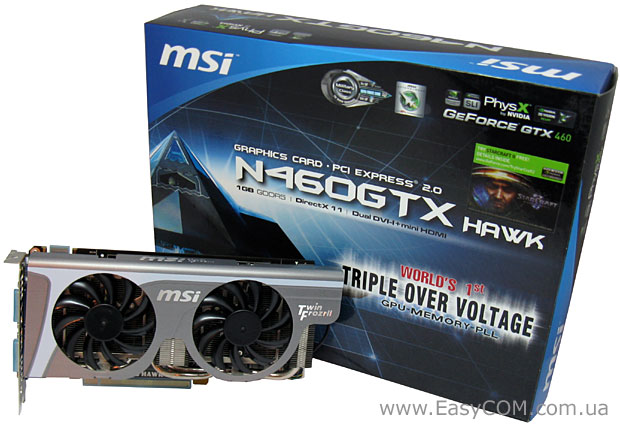

MSI GeForce GTX 460 Hawk 1 ГБ GDDR5 (N460GTX Hawk)

MSI GeForce GTX 460 Hawk 1 ГБ GDDR5 (N460GTX Hawk)

MSI GeForce GTX 460 Hawk 1 ГБ GDDR5 (N460GTX Hawk)

Дану модель вигідно відрізняє від схожих рішень ефективна система охолодження Twin Frozr II власної розробки компанії MSI. Вона поєднує в собі високу ефективність роботи з невисоким рівнем шуму, у режимах з максимальним навантаженням. У даній відеокарті інженерами компанії MSI додано багато особливостей, що сприяють більш ефективному ручному розгону, також і під рідким азотом. Елементна база друкованої плати набрана з компонентів, що пройшли сертифікацію для військової промисловості (Military Class Components). Ще однією не менш важливою особливістю є те, що сім фаз живлення GPU мають систему автоматичного керування – APS (Active Phase Switching). Це дозволяє, як заощаджувати електроенергію в режимах простою, так і максимально ефективно забезпечувати живленням GPU графічного прискорювача при екстремальних навантаженнях. Робочі частоти відеокарти N460GTX Hawk також піддалися зміні. Графічне ядро працює на частоті 780 МГц (на 15,5% вище, ніж у «еталона»), а мікросхеми пам'яті мають ефективну частоту в 3600 МГц, яка рівна рекомендованою компанією NVIDIA. Оцінюючи в комплексі всі переваги та недоліки цього прискорювача його можна назвати дуже вдалим придбанням щодо співвідношення ціна/швидкодія та за додатковими функціями.

NVIDIA GeForce GTX 460 768 МБ GDDR5 (GF104)

Двома головними перевагами рішень на NVIDIA GeForce GTX 460, що використовують всього 768 МБ GDDR5, можна назвати їх ціну та високий розгінний потенціал. При цьому недолік встановленої пам'яті буде відчуватися користувачем тільки в особливо важких режимах ігрового процесу. За рахунок зменшення пам'яті до 768 МБ в NVIDIA GeForce GTX 460 зменшена до 192 біт і її шина. Частотна формула залишилася повністю незмінною. Загальна продуктивність таких відеокарт за рахунок більш високого заводського розгону часто дорівнює швидкодії моделей з 1 ГБ графічної пам'яті.

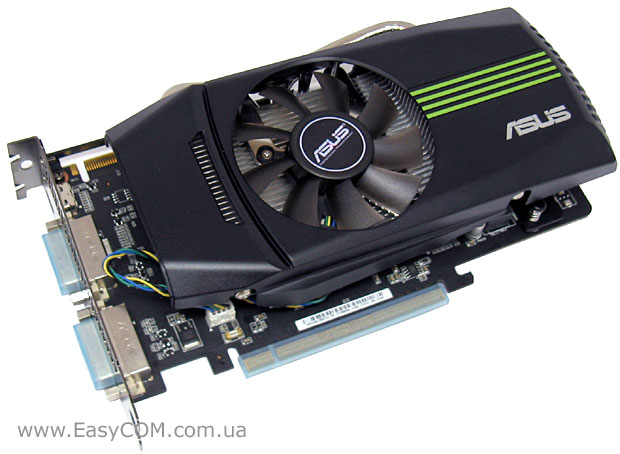

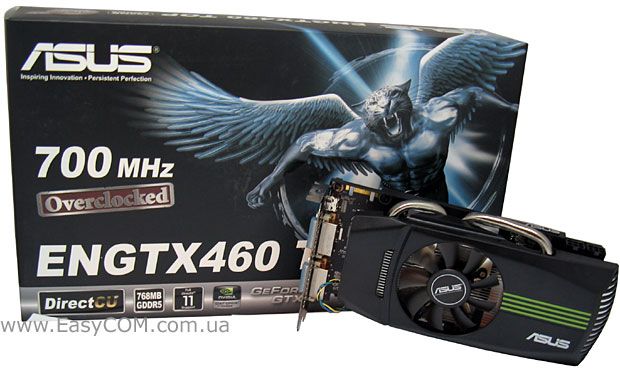

ASUS GeForce GTX 460 DirectCU TOP 768 МБ GDDR5 (ENGTX460 DirectCU TOP/2DI/768MD5)

ASUS GeForce GTX 460 DirectCU TOP 768 МБ GDDR5 (ENGTX460 DirectCU TOP/2DI/768MD5)

ASUS GeForce GTX 460 DirectCU TOP 768 МБ GDDR5 (ENGTX460 DirectCU TOP/2DI/768MD5)

Модель ASUS ENGTX460 DirectCU TOP/2DI/768MD5 вигідно виділяє серед схожих рішень фірмова та поліпшена система охолодження DirectCU Thermal Solution. Її головною особливістю є безпосереднє прилягання двох 8 мм теплових трубок до теплорозподільної кришки графічного ядра, що позитивно впливає на її ефективності. Додатоу в назві абревіатури TOP говорить про наявність заводського розгону, яким виробник додав даному графічному прискорювачу. Частота графічного ядра ENGTX460 DirectCU TOP/2DI/768MD5 дорівнює 700 МГц (на 3,7% більше, ніж у «еталона»), а ефективна частота мікросхем пам'яті 3680 МГц (на 2,2% вище, ніж у «еталона»). Також ця модель має можливість підвищення напруги живлення графічного ядра, що може сприяти досягненню більш високих робочих частот при ручному розгоні. ASUS GeForce GTX 460 DirectCU TOP можна охарактеризувати як досить цікаве і врівноважене за ціною та швидкодією рішення. Про цю модель більш детально можна довідатися з нашого попереднього матеріалу.

NVIDIA GeForce GTX 460 SE (GF104)

Можливості графічного ядра NVIDIA GeForce GTX 460 SE, яке все ще залишається в Middle End сегменті ринку, залишають суперечливі враження. Воно має всього 288 ядер CUDA на відміну від 336 у повноцінного NVIDIA GeForce GTX 460 і трохи занижену частотну формулу. Частота GPU склала 650 МГц, а ефективна частота пам'яті 3400 МГц. Такі «спрощування» підштовхують на думку про використання відбракованих графічних чіпів NVIDIA GeForce GTX 460. З меншою кількістю ядер CUDA і більш низькими частотами роботи, вони повинні працювати з достатньою стабільністю для серійного використання. Відповідно головною переваго всіх відеокарт на графічному ядрі NVIDIA GeForce GTX 460 SE повинна бути їх низька ціна.

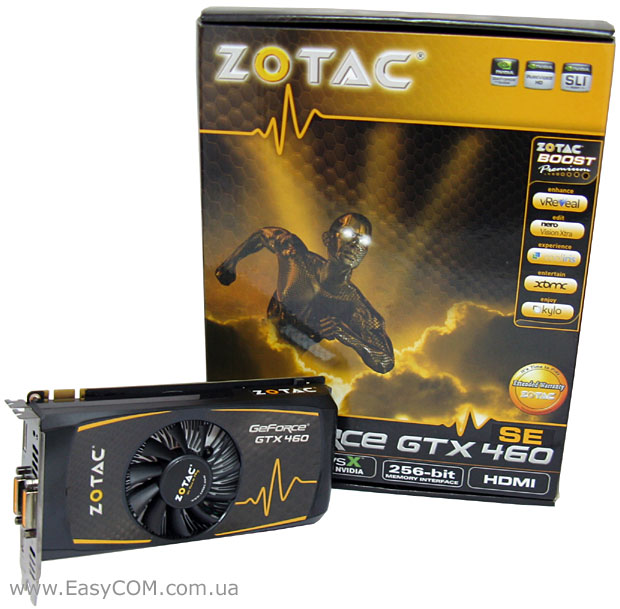

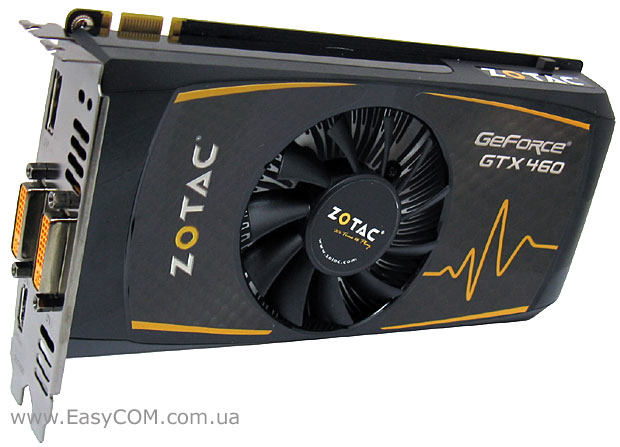

ZOTAC GeForce GTX 460 SE (ZT-40409-10P)

ZOTAC GeForce GTX 460 SE (ZT-40409-10P)

ZOTAC GeForce GTX 460 SE (ZT-40409-10P)

Повністю еталонний дизайн системи охолодження та друкованої плати дає цій моделі графічного прискорювача на NVIDIA GeForce GTX 460 SE ще більшу перевагу за ціною, у порівнянні з модифікованими рішеннями з схожою елементною базою. Єдине, що надає відеокарті ZT-40409-10P унікальність, так це наклейка з характерним для цього виробника дизайном. Частота GPU відеокарти ZT-40409-10P дорівнює 680 МГц, що вище на 30 МГц, ніж рекомендується компанією NVIDIA для графічних прискорювачів на GeForce GTX 460 SE. Частота мікросхем пам'яті дорівнює 3400 МГц і відповідає «еталонній». Сама відеокарта ZOTAC GeForce GTX 460 SE являє собою більш доступне рішення, яке повинно забезпечити всі ігрові потреби більшості користувачів.

NVIDIA GeForce GTS 450 (GF106)

Дане графічне ядро належить до нижчого рівня масового ринку (Low Middle End) ігрових відеокарт. Можливостей графічних прискорювачів на NVIDIA GeForce GTS 450 вистачить для гри в сучасні ігри на середніх і мінімальних налаштуваннях. Відносно мала продуктивність таких графічних прискорювачів повністю компенсується їх невисокою ціною, що забезпечує ним достатню популярність серед бажаючих одержати ігрову систему початкового рівня. Графічний процесор GF106 є ще більш спрощеною модифікацією GF104. Він має 192 ядра CUDA і 32 блоки TMU, блоків растеризації тут 16, а підсистема пам'яті містить два 64-розрядних контролера, що забезпечує 128-бітну розрядність шини пам'яті. Частота GPU склала 783 МГц, а ефективна частота пам'яті 3600 МГц. Часто виробники відеокарт забезпечують свої рішення на графічному ядрі NVIDIA GeForce GTS 450 дуже високим заводським розгоном, але навіть він не здатен наблизити таку відеокарту до моделей на NVIDIA GeForce GTX 460 з стандартною частотною формулою.

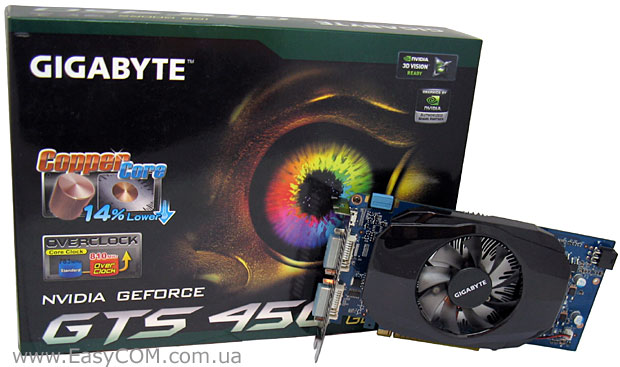

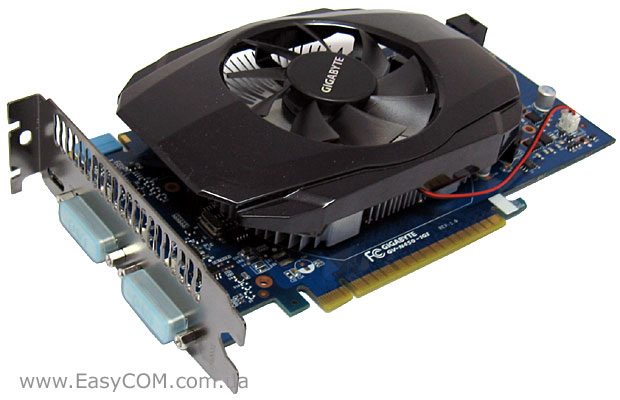

GIGABYTE GeForce GTS 450 (GV-N450-1GI)

GIGABYTE GeForce GTS 450 (GV-N450-1GI)

GIGABYTE GeForce GTS 450 (GV-N450-1GI)

Одним з трьох представників відеокарт на графічному ядрі NVIDIA GeForce GTS 450, які потрапили до нас на тестування, стала модель GV-N450-1GI, надана компанією GIGABYTE. Як і більшість інших рішеннь цього цінового діапазону від інших виробників, відеокарта GIGABYTE GV-N450-1GI оснащується альтернативною системою охолодження. Головною її особливістю став мідний сердечник у центральній частині алюмінієвого радіатора. Її графічне ядро ще на заводі одержало більш високу частоту роботи рівну 810 МГц, що на 27 МГц більше рекомендованою компанією NVIDIA і відповідає розгону на 3,4%. Мікросхеми пам'яті цієї моделі працюють на стандартній для таких рішень частоті. Економ рішення для ігрових систем початкового рівня, здатне забезпечити обробку ігрової 3D-сцени з достатньою швидкістю при середніх і мінімальних налаштуваннях сучасних ігор. Більш детальну інформацію про GIGABYTE GV-N450-1GI можна довідатися з матеріалу «Огляд та тестування відеокарти GIGABYTE GeForce GTS 450».

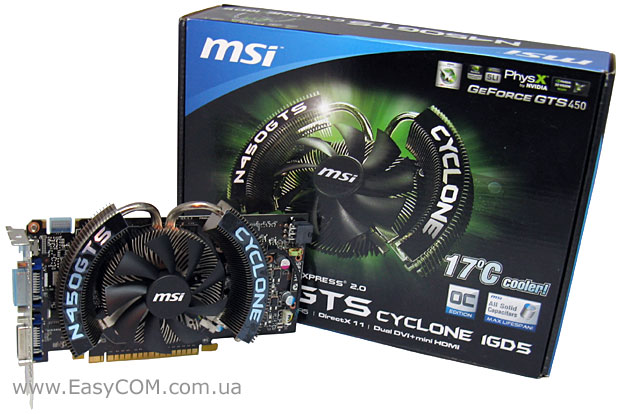

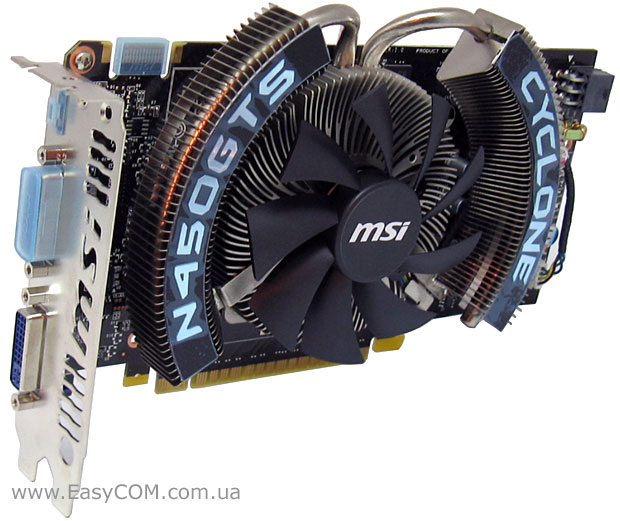

MSI GeForce GTS 450 Cyclone/OC (N450GTS Cyclone 1GD5/OC)

MSI GeForce GTS 450 Cyclone/OC (N450GTS Cyclone 1GD5/OC)

MSI GeForce GTS 450 Cyclone/OC (N450GTS Cyclone 1GD5/OC)

Ще одне рішення з еталонним дизайном плати, але з альтернативною системою охолодження, було надано компанією MSI. Систему охолодження Cyclone можна охарактеризувати як досить тиху, що має помітно кращу ефективність, ніж «референсна». Встановлення такого куллера дозволила інженерам компанії підняти частоту графічного ядра до 850 МГц, що на 8,5% вище рекомендованої NVIDIA. Мікросхеми пам'яті одержали частоту в 3920 МГц, це на 8,6 % вище еталонного значення. Такий заводський розгін вже може бути помітний у сучасних ігрових додатках. Більш детально про всі особливості моделі MSI N450GTS Cyclone 1GD5/OC можна довідатися з матеріалу «Огляд та тестування відеокарти MSI N450GTS CYCLONE 1GD5/OC». Купуючи цю відеокарту, користувач одержує невеликий плюс у вигляді можливості збільшити продуктивність шляхом ручного розгону даного графічного прискорювача.

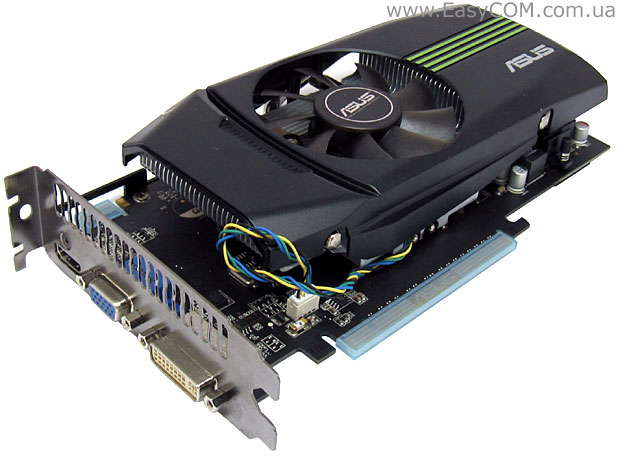

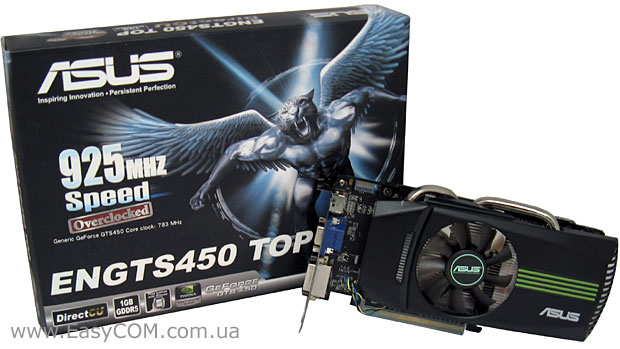

ASUS GeForce GTS 450 DirectCU TOP (ENGTS450 DirectCU TOP/DI/1GD5)

ASUS GeForce GTS 450 DirectCU TOP (ENGTS450 DirectCU TOP/DI/1GD5)

ASUS GeForce GTS 450 DirectCU TOP (ENGTS450 DirectCU TOP/DI/1GD5)

Мабуть, модель ENGTS450 DirectCU TOP/DI/1GD5 має кращий заводський розгін серед описаних тут відеокарт на графічному ядрі NVIDIA GeForce GTS 450. Її частотна формула була піднята виробником до 925 МГц (на 18,7 % більше номіналу) для графічного ядра та до 4000 МГц (на 10,8 % більше номіналу) для мікросхем пам'яті. Значному заводському розгону сприяла встановлена тут фірмова система охолодження DirectCU Thermal Solution. Її головною особливістю є прямий контакт мідних теплових трубок з теплорозподільною кришкою графічного ядра відеокарти. Сам текстоліт плати теж змінений, що за заявою виробника повинно сприяти більшій стабільності роботи відеокарти при розгоні. Модель ENGTS450 DirectCU TOP/DI/1GD5 має можливість підвищення напруги в ланцюзі живлення GPU, що теж може підвищити її розгінний потенціал. Гарний ручний розгін повинен забезпечити моделі ENGTS450 DirectCU TOP/DI/1GD5 кращі результати продуктивності серед аналогічних рішень від інших виробників, які беруть участь у нашому тестуванні.

NVIDIA GeForce GT 430 (GF108)

Дане графічне ядро можна назвати бюджетним рішенням (Low End) для компактних систем або мультимедійних центрів. Архітектура чіпа GF108 являє собою два кластери шейдерних блоків версії GF104/106, з 48 шейдерними процесорами по 8 TMU, що забезпечує 96 шейдерних процесорів і 16 текстурних модулів. Частота роботи GPU у таких графічних прискорювачах рівна 783 МГц, ефективна частота пам'яті 3600 МГц. Ця відеокарта розрахована на користувачів, які не планують грати в сучасні вимогливі ігри.

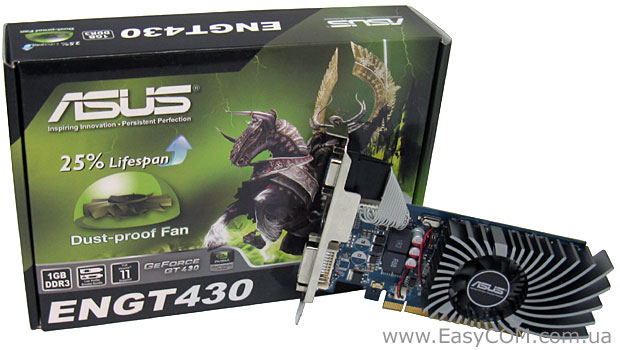

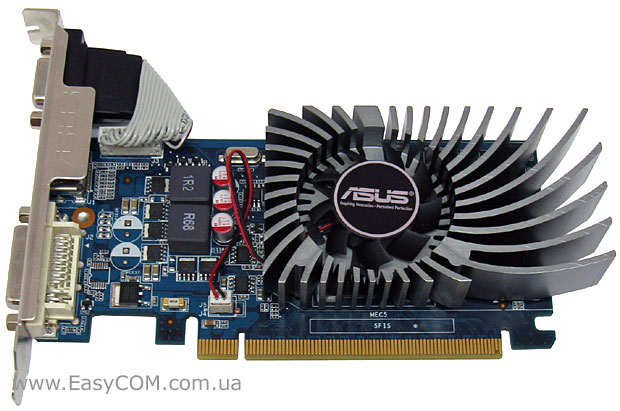

ASUS GeForce GT 430 LP (ENGT430/DI/1GD3(LP)

ASUS GeForce GT 430 LP (ENGT430/DI/1GD3(LP)

ASUS GeForce GT 430 LP (ENGT430/DI/1GD3(LP)

Графічний прискорювач ASUS GeForce GT 430 LP займає в ніші бюджетних рішень останнє положення по величині продуктивності серед моделей 400-ї серії. Його частотна формула повністю відповідає рекомендованою компанією NVIDIA. Відеокарта ENGT430/DI/1GD3(LP) має низький профіль текстоліту та ідеально підходить для компактних мультимедійних систем і домашніх кінотеатрів. Вона повноцінно підтримує перегляд Full HD відео з Blu-ray носіїв і здатна відтворювати 3D фільми на сертифікованому під NVIDIA 3D Vision моніторі. Маючи гідний набір підтримуваних можливостей, дана модель має дуже доступну ціну.

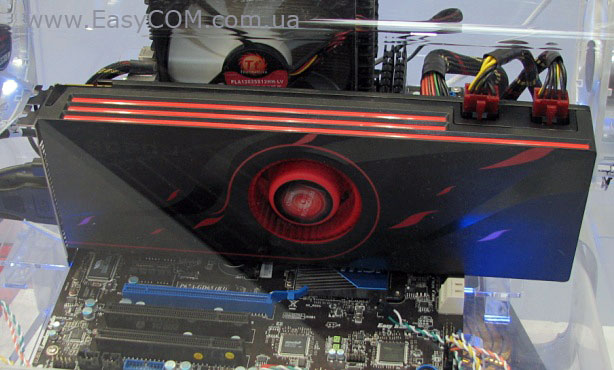

AMD Radeon HD 6990 (Antilles)

AMD Radeon HD 6990 (Antilles)

Лідером сучасного Ultra High End сегмента ринку графічних прискорювачів зовсім нещодавно стала двочіпова відеокарта AMD Radeon HD 6990. Її особливості були розглянуті в зовсім нещодавно опублікованому матеріалі «Анонс відеоприскорювача AMD Radeon HD 6990 (Antilles)». Однак такі прискорювачі як AMD Radeon HD 6990 ще неможливо зустріти на нашому ринку, що не дозволило включити флагмана від AMD у наше масове тестування продуктивності відеокарт.

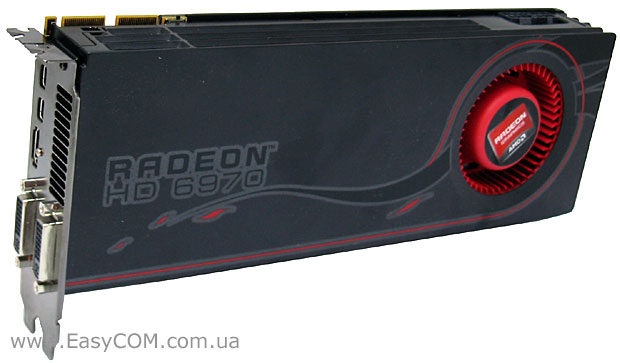

AMD Radeon HD 6970 (Cayman XT)

AMD Radeon HD 6970 (Cayman XT)

Саме продуктивне рішення AMD Radeon HD 6970 High End сегмента серед одночіпових відеокарт від компанії AMD можна впевнено назвати кращим по співвідношенню ціна/можливості в класі високопродуктивних графічних прискорювачів. Ще одним плюсом графічного ядра AMD Radeon HD 6970 стало його відносно низьке енергоспоживання стосовно аналогічних за можливостями конкурентів.

Графічний прискорювач еталонного дизайну, який був наданий на тестування компанією AMD, теж відрізнявся рядом переваг, у порівнянні з близькими за ціною рішеннями NVIDIA. На його «борті» було цілих два гігабайти оперативної пам'яті, а набір роз’ємів забезпечував можливість підключення до нього до шести моніторів. Дві ці особливості дуже сподобаються користувачу при використанні AMD Radeon HD 6970 у системі з 3-6 моніторами. Ще однією особливістю цієї лінійки графічних прискорювачів став перемикач між двома мікросхемами BIOS. Одну з мікросхем BIOS можна переписувати та обновляти, у той час як друга захищена від перезапису та зберігає фабричні налаштування за замовчуванням. Таке нововведення повинно дуже сподобатися ентузіастам розгону і любителям різного роду експериментів. Робочі частоти еталонного рішення, яким і є прискорювач, що взяв участь у нашому тестуванні, становлять: для GPU 880 МГц, для пам'яті ефективна частота роботи рівна 5500 МГц. AMD Radeon HD 6970 відрізняється суттєво більш високою частотною формулою, ніж у NVIDIA GeForce GTX 580, однак це не допомогло йому стати самим продуктивним рішенням у своєму класі. Це ствердження вже було доведено нами в минулому матеріалі про AMD Radeon HD 6950 і AMD Radeon HD 6970.

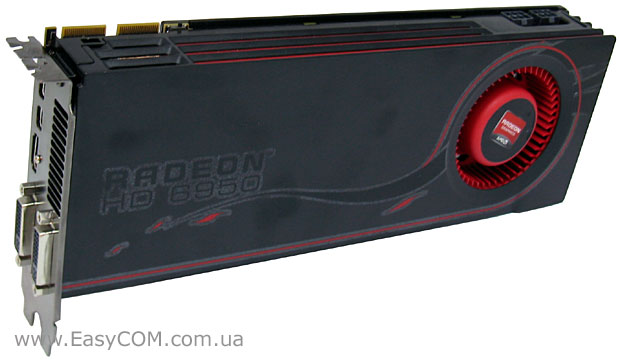

AMD Radeon HD 6950 (Cayman)

AMD Radeon HD 6950 (Cayman)

Молодша модель «топової» лінійки графічних прискорювачів High End сегмента ринку від компанії AMD не сильно відрізняється від свого «старшого брата». Зміни торкнулися кількості потокових процесорів, їх стало 1408 проти 1536 у AMD Radeon HD 6970 і текстурних юнітів, кількість яких зменшилася з 96 до 88. Робочі частоти графічного ядра та мікросхем пам'яті теж стали менші. AMD Radeon HD 6950 має 800 МГц частоту GPU (проти 880 МГц в AMD Radeon HD 6970 ) і ефективну частоту пам'яті 5000 МГц замість 5500 МГц. Решта залишилося незмінним. Тут той же набір роз’ємів задньої панелі. Крім того, AMD Radeon HD 6950 має 2 ГБ відеопам'яті GDDR5. Це додаткове оснащення, може бути до речі при використанні AMD Radeon HD 6950 у системі з декількома моніторами. Наявність двох мікросхем BIOS дозволило ентузіастам безболісно експериментувати з прошиванням даного графічного прискорювача. В результаті «заливання» в AMD Radeon HD 6950 програмного коду BIOS від AMD Radeon HD 6970 більшість користувачів одержали прискорювач з можливостями швидкодії старшої моделі 6900-ї лінійки. Дуже цікаве рішення для шанувальників розгону і любителів одержати справжній максимум при середніх інвестиціях. Більш докладно його можливості були розкриті в матеріалі AMD Radeon HD 6950 і AMD Radeon HD 6970.

AMD Radeon HD 6950 (Barts XT)

При анонсі даного графічного ядра головною його особливістю стала оптимізована архітектура, що дозволило збільшити продуктивність на кожний ват спожитої енергії та квадратний міліметр площі кристалу. У ньому також були дороблені головні недоліки попередньої серії ATI Radeon HD 5800, пов'язані з малою продуктивністю обробки тесселяції та геометрії. Як вже було сказано раніше в наших оглядах, саме ці два недоліки стали самою серйозною проблемою відеокарт AMD у порівнянні з конкуруючими графічними прискорювачами компанії NVIDIA. Основним суперником графічного ядра AMD Radeon HD 6870 у масовому сегменті ринку (Middle End) відеокарт стало рішення від компанії NVIDIA на графічному ядрі NVIDIA GeForce GTX 560 Ti.

У графічному процесорі Radeon HD 6870 задіяно чотирнадцять движків SIMD, кожен з них складається з чотирьох текстурних блоків і шістнадцяти потокових процесорів. Один потоковий процесор має п'ять блоків АЛУ (потокових ядер). Це сумарно дає GPU 1120 потокових ядер з 56 текстурними блоками. Результат обробки GPU виводиться через чотири кластери вихідної частини конвеєра рендерінгу. У кожний кластер входять вісім конвеєрів ROP (для растрових операцій), які становлять сумарно тридцять два ROP-конвеєра. 256-бітний інтерфейс пам'яті має чотири 64-бітні контролери пам'яті.

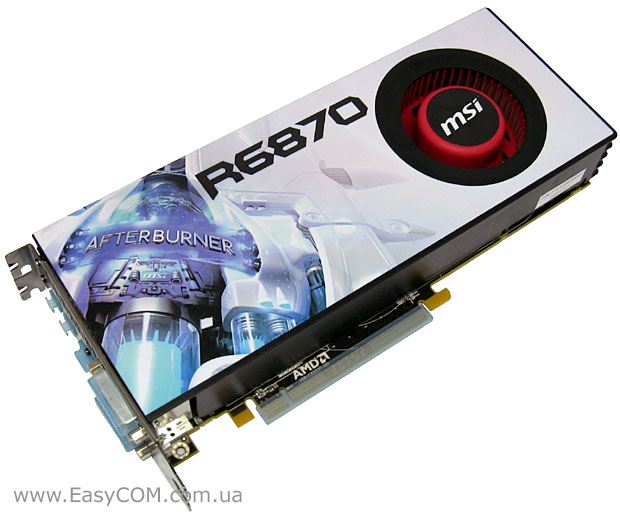

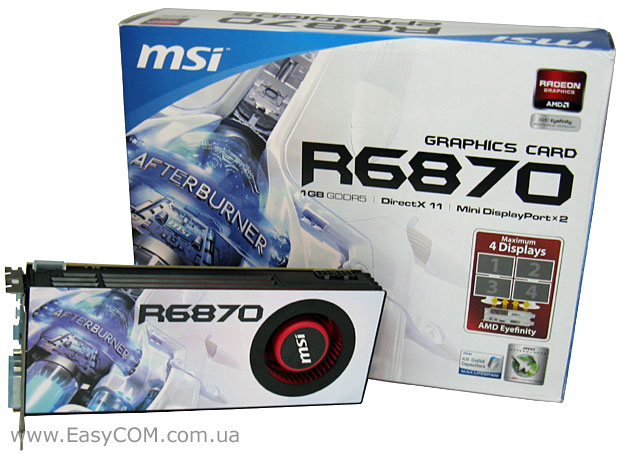

MSI Radeon HD 6870 (R6870-2PM2D1GD5)

MSI Radeon HD 6870 (R6870-2PM2D1GD5)

MSI Radeon HD 6870 (R6870-2PM2D1GD5)

Ця відеокарта є повністю «референсним» екземпляром з еталонною системою охолодження, якою стала турбіна з помітним рівнем шуму при істотних навантаженнях на графічне ядро. Тільки лише наклейка на пластиковому кожусі виділяє прискорювач серед аналогічних рішень інших виробників. Частоти роботи графічного процесора та пам'яті повністю відповідають рекомендованим компанією AMD. Частота GPU відеокарти R6870-2PM2D1GD5 рівна 900 МГц, а ефективна частота пам'яті 4200 МГц. Можливості та додаткові особливості моделі R6870-2PM2D1GD5 були розглянуті в матеріалі «MSI Radeon HD 6870 на новому GPU Barts XT».

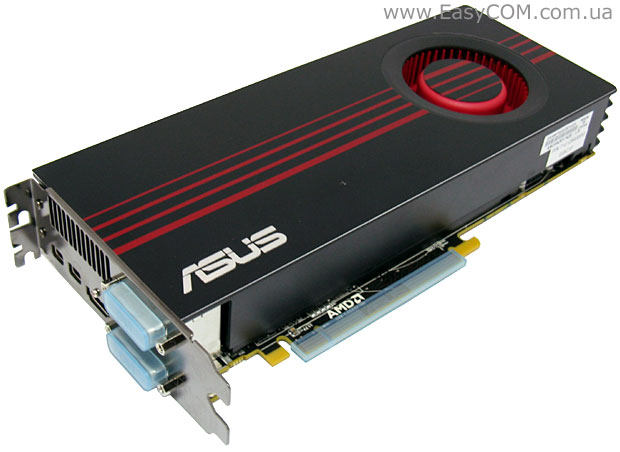

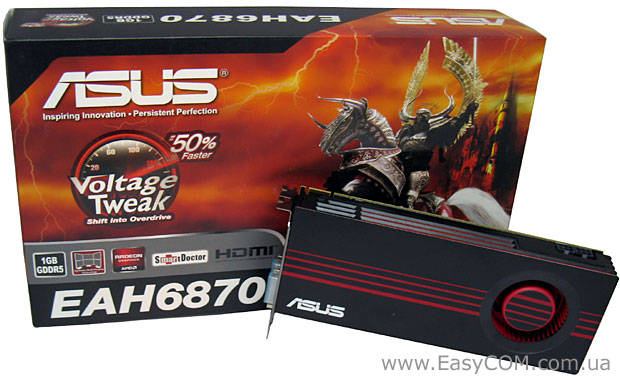

ASUS Radeon HD 6870 (EAH6870/2DI2S/1GD5)

ASUS Radeon HD 6870 (EAH6870/2DI2S/1GD5)

ASUS Radeon HD 6870 (EAH6870/2DI2S/1GD5)

Дана модель по своєму виконанню повністю повторює попереднє рішення. Єдина її відмінність це алюмінієва пластина, приклеєна зверху на пластиковий кожух системи охолодження. Вона знижує на 14 градусів температуру кожуха турбіни за рахунок більш рівномірного розподілу тепла по її поверхні. Модель ASUS Radeon HD 6870, у порівнянні з «рефернсним» екземпляром, має збільшену на 15 МГц частоту графічного ядра. Робочі частоти пам'яті повністю рівні рекомендованим компанією AMD. Зовсім незначний заводський розгін графічного ядра, швидше за все, ніяк не вплине на продуктивність відеокарти. З більш детальним аналізом можна ознайомиться в статті «ASUS EAH6870/2DI2S/1GD5 на Radeon HD 6870».

AMD Radeon HD 6850 (Barts)

Трохи полегшене графічне ядро AMD Radeon HD 6850 (Middle End) відрізняється від свого «старшого брата» меншою кількістю потокових процесорів – 960 замість 1120. Робочі частоти у ядра Barts PRO теж стали менші на 125 МГц, ніж у старшої моделі та дорівнюють 775 МГц. Пам'ять Radeon HD 6850 працює на ефективній частоті 4000 МГц, тобто трохи повільніше, ніж на Radeon HD 6870 (4200 МГц). А ось розрядність шини пам'яті у AMD Radeon HD 6850 така ж 256-бітна, як і у AMD Radeon HD 6870, та й у моделей попереднього покоління на ядрах Cypress. Але текстурних блоків у графічному процесорі AMD Radeon HD 6850 всього 48, що менше ніж у всіх трьох моделей серії Radeon HD 5800. Отже, за деякими показниками AMD Radeon HD 6850 знаходиться навіть нижче, ніж ATI Radeon HD 5830. Крім того, у прискорювачів на ядрі Barts PRO радує відносно низьке максимальне енергоспоживання та не дуже висока вартість.

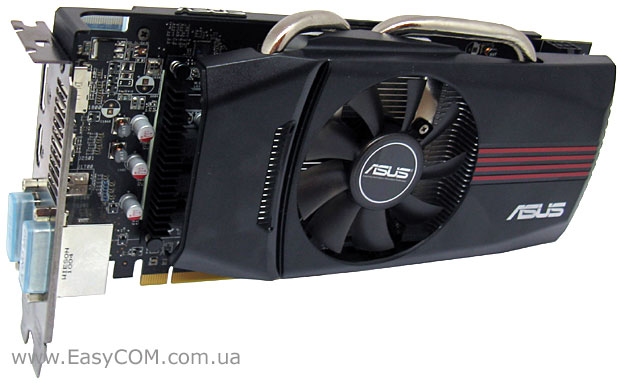

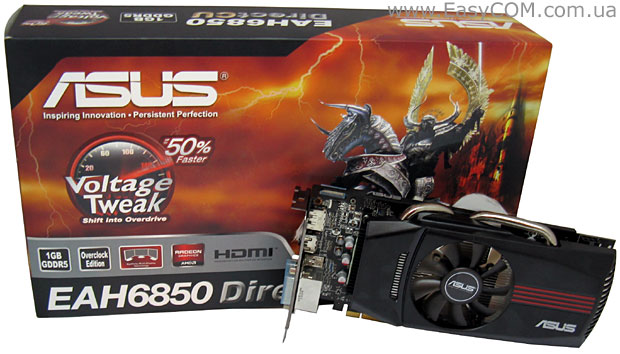

ASUS Radeon HD 6850 DirectCU (EAH6850 DC/2DIS/1GD5)

ASUS Radeon HD 6850 DirectCU (EAH6850 DC/2DIS/1GD5)

ASUS Radeon HD 6850 DirectCU (EAH6850 DC/2DIS/1GD5)

Прискорювачі рівня ASUS EAH6850 DC/2DIS/1GD5 мають саму велику популярність серед любителів ігор. Саме такі рішення часто відповідають оптимальному критерію ціна/продуктивність. Відеокарта ASUS Radeon HD 6850 DirectCU багато в чому схожа з еталонним рішенням на Radeon HD 6850. Можна лише звернути увагу на трохи змінену частотну формулу. GPU відеокарти ASUS Radeon HD 6850 DirectCU працює на частоті 790 МГц (приріст 15 МГц), хоча пам'ять залишилася з рекомендованою частотою 4000 МГц. Також був змінений набір інтерфейсів задньої панелі. На відміну від еталонного рішення, ASUS Radeon HD 6850 DirectCU одержала один повнорозмірний DisplayРort замість двох mini DisplayРort 1.2, а також фірмову систему охолодження «DirectCU». Головною особливістю цієї системи охолодження став безпосередній контакт мідних трубок з поверхнею графічного чіпа, що суттєво поліпшує охолодження GPU. Графічний прискорювач ASUS Radeon HD 6850 DirectCU при максимальних навантаженнях створює середній рівень шуму, а його можливостей буде достатньо для гри на середніх налаштуваннях у будь-яку сучасну гру. Більш детально ця відеокарти була розглянута в матеріалі «Огляд відеокарти ASUS Radeon HD 6850 DirectCU».

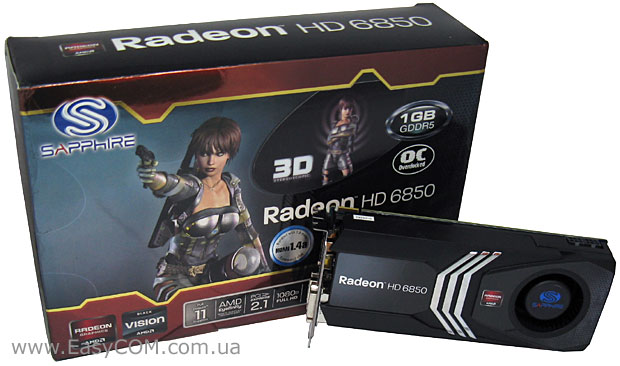

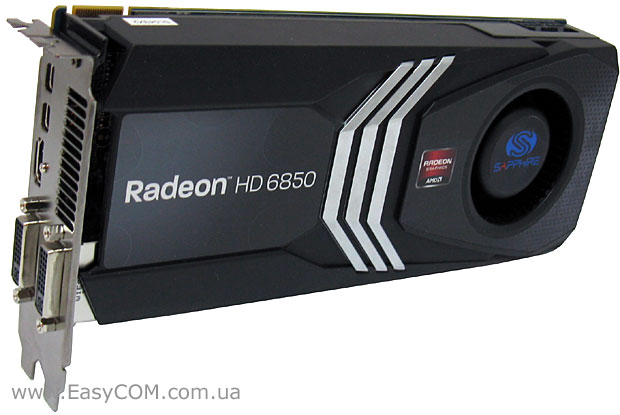

Sapphire Radeon HD 6850 TOXIC

Sapphire Radeon HD 6850 TOXIC

Sapphire Radeon HD 6850 TOXIC

Відеокарта Sapphire Radeon HD 6850 TOXIC є ще одним рішенням масового ринку графічних прискорювачів. Головною її відмінністю стала друкована плата, яка повністю повторює зовнішній вигляд і наповнення «референсної» відеокарти AMD Radeon HD 6870. Варто також звернути увагу на те, що «еталонна» система охолодження залишилася не заміненою, можливостей якої цілком вистачає для гарного ручного розгону, але назвати її тихою ніяк не вийде. Використання інженерами компанії Sapphire у рішенні Sapphire Radeon HD 6850 TOXIC друкованої плати від старшої моделі дало їм можливість збільшити частотну формулу цієї відеокарти. GPU функціонує на частоті 820 МГц (збільшена на 45 МГц, що дорівнює 5,8% приросту), а пам'ять на опорній частоті 1100 МГц (приріст в 4,7%). Такі зміни частот не можна назвати суттєвими та вони не будуть одразу ж замічені користувачем в ігровому процесі. У нашому попередньому матеріалі модель Sapphire Radeon HD 6850 TOXIC вирізнилася значним ручним розгоном, який повинен стати серйозною допомогою у збільшенні швидкодії графічної підсистеми.

ATI Radeon HD 5970 (RV870)

Все ще одну з лідируючих позицій по продуктивності на ринку відеокарт Ultra High End сегменту займає графічний прискорювач від компанії AMD, який був представлений вже більше роки тому – двочіпова відеокарта ATI Radeon HD 5970.

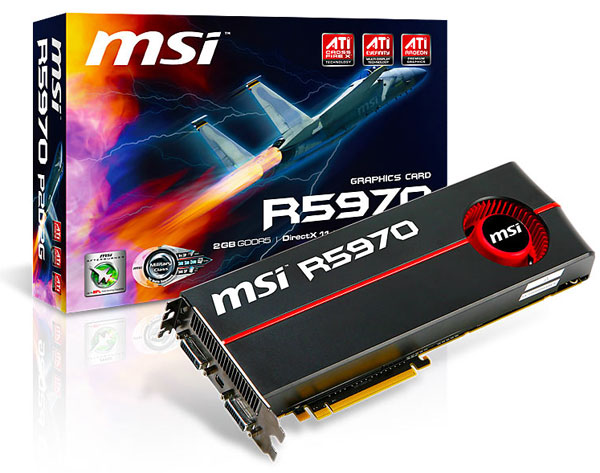

MSI Radeon HD 5970

На жаль, на момент тестування цей графічний прискорювач нам дістати не вдалося. Про його особливості та продуктивності читач може довідатися у нашому попередньому матеріалі «Огляд и тестування відеокарти MSI Radeon HD 5970». Ця відеокарта хоча і має два графічні ядра ATI Radeon HD 5870, але їх робочі частоти були знижені до 725 МГц проти 850 МГц у еталонного рішення ATI Radeon HD 5870 на одному чіпі.

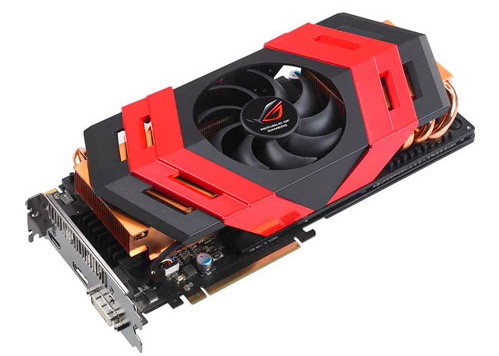

ASUS ARES (ARES/2DIS/4GD5)

Компанія ASUS змогла компенсувати ці недоліки двочіпової відеокарти ATI Radeon HD 5970 і анонсувала прискорювач під іменем ARES (ARES/2DIS/4GD5). На ньому використовується чотири гігабайти пам'яті, по два на кожне ядро, і частота графічних ядер відповідає 850 МГц. Саме підвищені частоти та 4 ГБ загальної пам'яті роблять дане рішення ще швидше, впритул наближаючи до найшвидшої на сьогодні відеокарти AMD Radeon HD 6990 (Antilles).

ATI(AMD) Radeon HD 5870 (RV870 «Cypress»)

«Топове» графічне ядро минулого покоління від компанії AMD ще належить до High End сегменту ринку. По продуктивності рішення на ATI(AMD) Radeon HD 5870 трохи уступають моделям на NVIDIA GeForce GTX 480. Частота роботи графічного процесора відповідає 850 МГц, ефективна частота пам'яті 4800 МГц. Чіп RV870 виконаний по 40 нм техпроцесу, що обумовлює його відносно невелике енергоспоживання, незважаючи на те, що в нього входять 2154 млн. транзисторів. Кількість уніфікованих шейдерних процесорів дорівнює 1600, текстурних блоків 80, а кількість ROP рівно 32. Таке технічне оснащення графічного ядра робить його дуже потужним, що дозволяє зробленим на його основі відеокартам навіть через півтора року після випуску перших моделей бути серед топових рішень.

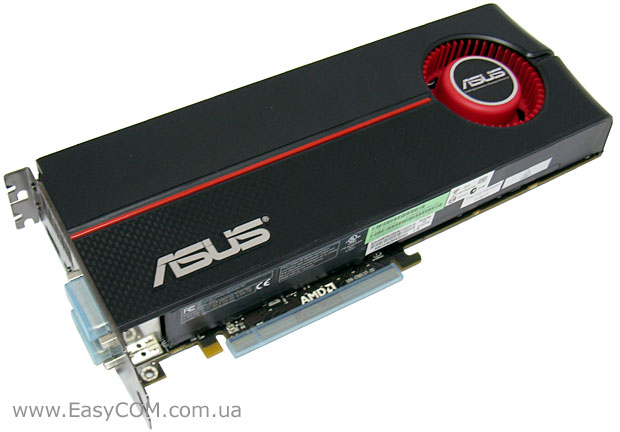

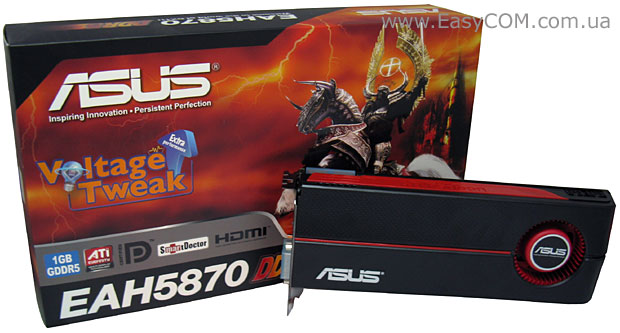

ASUS Radeon HD 5870 (EAH5870/2DIS/1GD5)

ASUS Radeon HD 5870 (EAH5870/2DIS/1GD5)

ASUS Radeon HD 5870 (EAH5870/2DIS/1GD5)

Модель графічного прискорювача на ядрі AMD Radeon HD 5870, яку запропонувала на тестування компанія ASUS, повністю повторює всі характеристики та можливості «референсного» зразка. Відмінністю тут можна назвати тільки напис «ASUS» на пластиковому кожусі. Робочі частоти відеокарти ASUS EAH5870/2DIS/1GD5 рівні запропонованим компанією виробником графічного ядра (AMD). Частота GPU дорівнює 850 МГц, а ефективна частота пам'яті 4800 МГц. Використовувану на даній моделі «референсну» систему охолодження можна охарактеризувати як середню по ефективності з середнім рівнем шуму при максимальних навантаженнях.

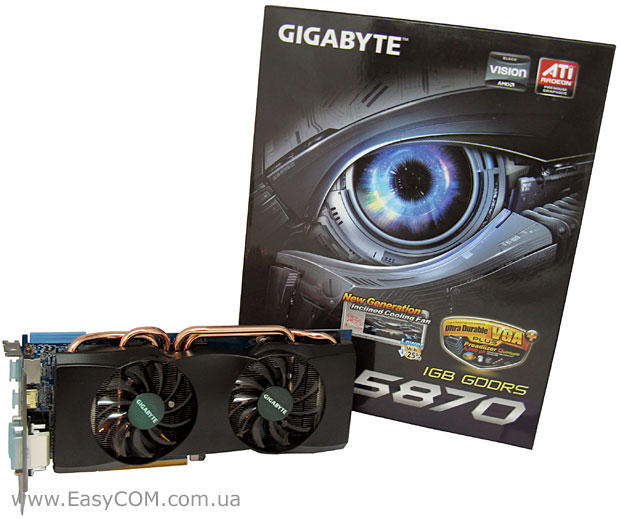

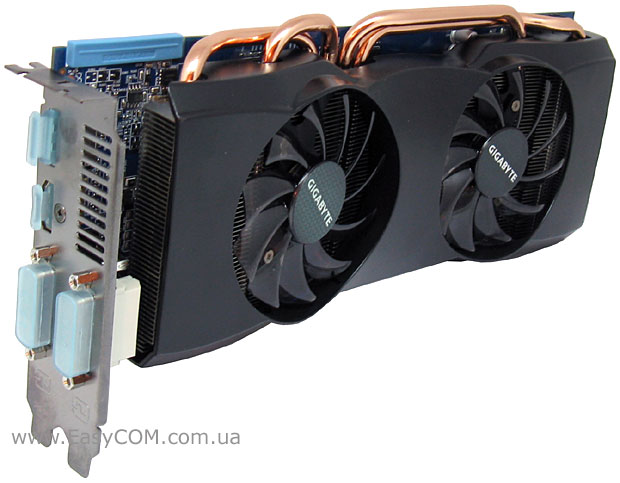

GIGABYTE Radeon HD 5870 OC (GV-R587OC-1GD)

GIGABYTE Radeon HD 5870 OC (GV-R587OC-1GD)

GIGABYTE Radeon HD 5870 OC (GV-R587OC-1GD)

Головною перевагою даної моделі повинен стати її гарний розгінний потенціал. Для цього розробники встановили на ній високоефективну, двовентиляторну та тиху систему охолодження WindForce 2X, а також сам текстоліт плати був серйозно змінений. Серед елементів наповнення плати можна знайти п'ять танталових конденсаторів високої ємності, вони дозволяють забезпечити більш збалансоване живлення GPU, що збільшує його стабільність при розгоні та загальну довговічність роботи. Частотна формула графічного прискорювача GIGABYTE Radeon HD 5870 OC теж має невелике збільшення. GPU функціонує на частоті 870 МГц (збільшення в 20 МГц, що складе 2,3% приросту), а пам'ять на ефективній частоті 4800 МГц, що рівно запропонованому компанією AMD значенню. Такі зміни частот не можна назвати суттєвими та вони не будуть помічені користувачем в ігровому процесі. Однак, купуючи таке рішення, слід одразу замислитися про ще більший його ручний розгін. Відеокарту GIGABYTE GV-R587OC-1GD можна назвати характерним прикладом продукту, спрямованого на ринок ентузіастів розгону.

ATI(AMD) Radeon HD 5850 (RV870 «Cypress»)

Графічні кристали, які не витримали строгого відбору на відповідність робочим характеристикам моделі ATI(AMD) Radeon HD 5870 (RV870) ідуть на виготовлення молодших рішень цієї лінійки, які все ще знаходяться в High End сегменті. Зменшення робочих частот і відключення частини обчислювальних блоків, допомагає досягти необхідної стабільності роботи з відбракованими графічними ядрами. Саме таким зменшенням від ATI(AMD) Radeon HD 5870 стало графічне ядро ATI(AMD) Radeon HD 5850.

Частота роботи графічного процесора рівна 725 МГц, а пам'ять рекомендується використовувати на ефективній частоті 4000 МГц. Чіп RV870 виконаний по 40 нм техпроцесу, що обумовлює його відносно невелике енергоспоживання. У ATI(AMD) Radeon HD 5850 є 2154 млн. транзисторів, кількість уніфікованих шейдерних процесорів дорівнює 1440, текстурних блоків 72, а кількість ROP дорівнює 32. Хоча компанії AMD і запропонувала заміну в особі моделі Radeon HD 6950 графічному ядру ATI(AMD) Radeon HD 5850, останнє все ще залишається досить перспективним і затребуваним рішенням.

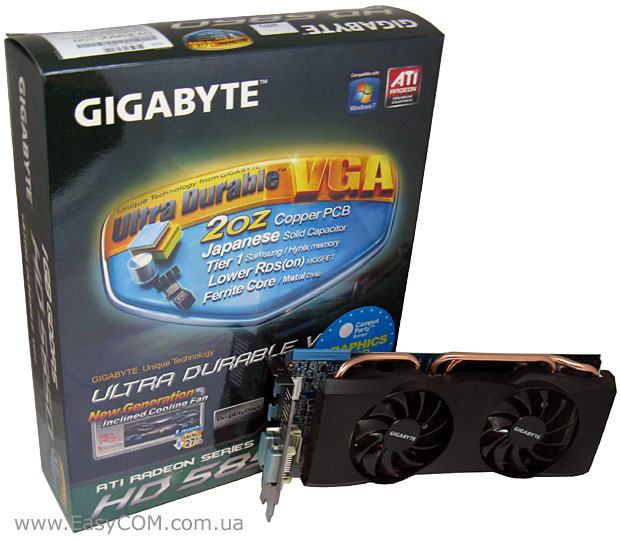

GIGABYTE Radeon HD 5850 OC (GV-R585OC-1GD)

GIGABYTE Radeon HD 5850 OC (GV-R585OC-1GD)

GIGABYTE Radeon HD 5850 OC (GV-R585OC-1GD)

Відмінною рисою рішень лінійки OC від компанії GIGABYTE завжди була гарна система охолодження та помітний заводський розгін. Модель GIGABYTE GV-R585OC-1GD не стала виключенням, тому що тут використовується «фірмовий» кулер на мідних трубках WindForce 2X, розроблений компанією GIGABYTE. Його головною особливістю стала протитурбулентне розташування двох вентиляторів, які закріплені на пластиковому кожусі. Така конструкція забезпечує гарну ефективність охолодження при досить невеликому рівні шуму в процесі роботі. Сама плата має збільшену товщину шарів міді та високоякісні компоненти системи Ultra Durable VGA. Ця технологія повинна забезпечити продукту більш рівномірний розподіл тепла по поверхні плати, і знизити нагрівання всіх елементів, розташованих на ній. Робоча частота GPU у моделі GV-R585OC-1GD дорівнює 765 МГц (що на 40 МГц більше рекомендованої і дає 5,5% приросту частоти). Ефективна частота пам'яті залишилася рівною 4000 МГц, що є рекомендованою частотою роботи пам'яті у рішеннях на ATI(AMD) Radeon HD 5850. Відеокарта GIGABYTE GV-R585OC-1GD, маючи відносно невисоку вартість за модель з ефективною та тихою системою охолодження, може зацікавити ентузіастів розгону або користувачів, що цінують продуктивність при відносно тихій роботі свого ПК.

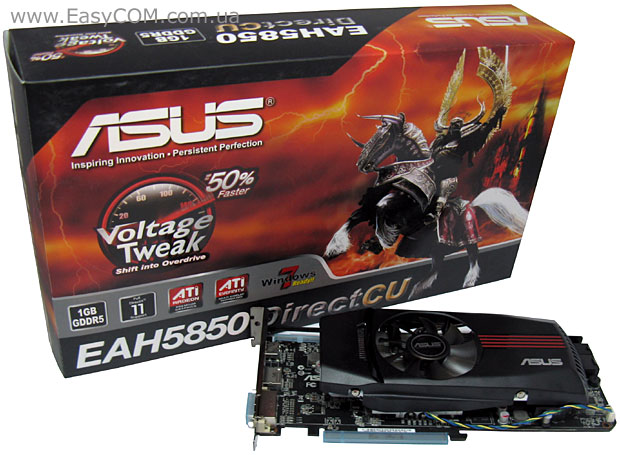

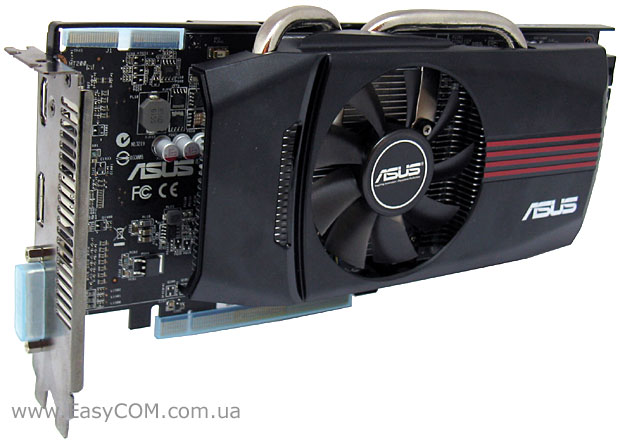

ASUS Radeon HD 5850 DirectCU (EAH5850 DirectCU/2DIS/1GD5)

ASUS Radeon HD 5850 DirectCU (EAH5850 DirectCU/2DIS/1GD5)

ASUS Radeon HD 5850 DirectCU (EAH5850 DirectCU/2DIS/1GD5)

Запропонована інженерами компанії ASUS відеокарта на графічному ядрі Radeon HD 5850 одержала не настільки ефективну та тиху систему охолодження, ніж попередня модель GIGABYTE GV-R585OC-1GD. Однак встановлений на відеокарті ASUS Radeon HD 5850 DirectCU куллер DirectCU також має ряд своїх переваг. Одним з них стало пряме прилягання мідних теплових трубок з сплощеною гранню до поверхні графічного кристала. Якщо порівнювати з «референсним» рішенням, то такий підхід поліпшує відведення тепла від GPU на 20% під час ігрового навантаження й робить систему більш тихою в моменти простою. Другою особливістю моделі ASUS EAH5850 DirectCU/2DIS/1GD5 стала технологія Voltage Tweak. Вона дозволяє змінювати напругу в системі живлення GPU, що може надати істотну допомогу при досягненні високих показників ручного розгону. Частотна формула відеокарти ASUS Radeon HD 5850 DirectCU повністю повторює специфікацію еталонного зразка. Частота роботи графічного ядра рівна 725 МГц, а пам'ять працює на ефективній частоті в 4000 МГц. Відеокарту EAH5850 DirectCU/2DIS/1GD5 можна охарактеризувати як відносно недороге рішення з еталонними частотами, але з непоганими задатками до гарного ручного розгону.

ATI(AMD) Radeon HD 5830 (RV870 «Cypress»)

Відеоадаптери на Radeon HD 5830 є молодшими рішеннями на графічному процесорі «Cypress». По суті це трохи «усічена» версія ATI Radeon HD 5870. Radeon HD 5830 побудована на базі чіпа AMD під кодовою назвою Cypress, який виготовляється по 40-нм технології та сформований з 2,15 млрд. транзисторів. Відеокарта має 1120 потокові процесори, 56 текстурні модулі (TMU) і 16 блоки растеризації (ROP). Її теоретична продуктивність дорівнює 1,79 трильйона операцій з плаваючою комою в секунду, тоді як максимальна споживана потужність рівна 175 Вт (у холостому режимі цей показник падає до 25 Вт).

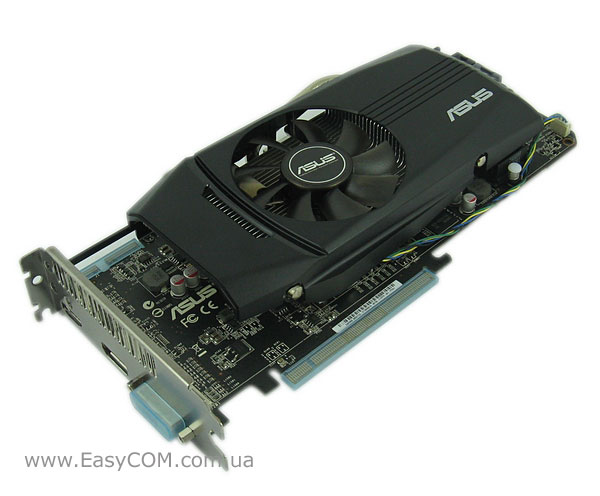

ASUS EAH5830 DirectCU/2DIS/1GD5

Прискорювач ASUS EAH5830 DirectCU/2DIS/1GD5 є одним з типових варіантів рішень на Radeon HD 5830.

Такі графічні прискорювачі комплектуються гігабайтом пам'яті GDDR5 з 256-розрядним інтерфейсом і смугою пропущення в 128 ГБ/с. Частотна формула таких рішень має вигляд 800/1000 МГц (ядро/пам'ять). Назвати масовим такий прискорювач не вийде в зв’язку з його досить високою собівартістю і як наслідок малою часткою на ринку відеокарт. Однак його продуктивність уже впритул наближається до швидкодії масових рішень даного ринку. Його можливостей повинно з надлишком вистачити для гри у сучасні ігри на середніх та близьких до максимальних налаштуваннях.

ATI(AMD) Radeon HD 5770 (RV840 «Juniper»)

Ядро RV840 «Juniper» є масовим рішенням (Middle End), що і на даний момент не втратило своєї популярності серед невимогливих до ігрового процесу користувачів. Продуктивності відеокарт на ATI(AMD) Radeon HD 5770 цілком вистачить для гри на середніх налаштуваннях у будь-які сучасні ігри.

Частота роботи графічного ядра ATI(AMD) Radeon HD 5770 рівна 850 МГц, а ефективна частота пам'яті відповідає 4800 МГц. Сам чіп RV840 виконаний по 40 нм техпроцесу та складається з 1040 млн. транзисторів, отже включає 800 уніфікованих шейдерних процесорів, 40 текстурних блоків і 16 блоків ROP. Не настільки значні характеристики в порівнянні з старшими моделями, але більш прийнятна ціна разом з гідною швидкодією навіть зараз забезпечують популярність відеокартам на цьому графічнім ядрі.

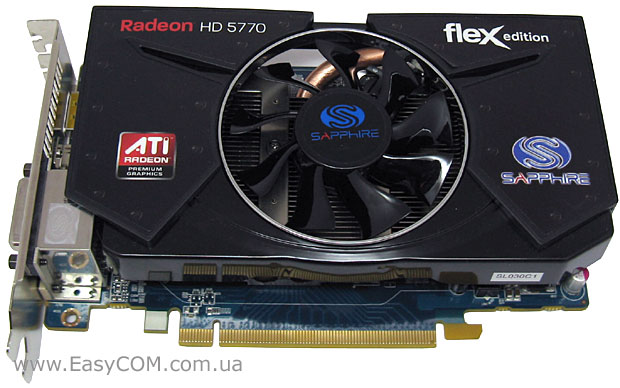

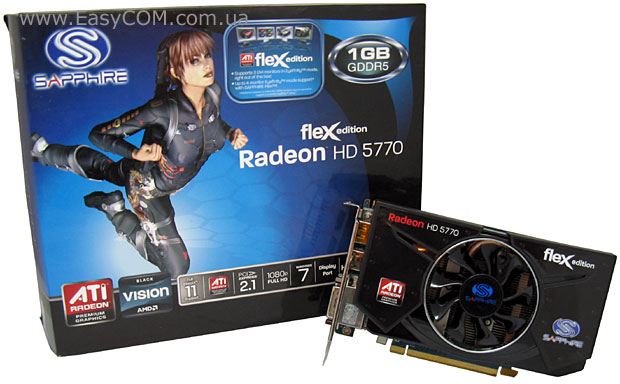

SAPPHIRE HD 5770 Flex 1ГБ GDDR5

SAPPHIRE HD 5770 FleX 1ГБ GDDR5

SAPPHIRE HD 5770 FleX 1ГБ GDDR5

Оригінальним функціоналом оснастили інженери компанії SAPPHIRE свій продукт SAPPHIRE HD 5770 FleX 1ГБ GDDR5. Його головною особливістю стала можливість підключення трьох недорогих моніторів з інтерфейсами DVI. Четвертий монітор можна підключити до роз’ємe DisplayPort. Така технологія реалізована через додатковий чіп, який розділяє один канал Dual-Link DVI на два, забезпечуючи підключення до другого одноканального роз’єму DVI-D. Технологія Sapphire Flex забезпечує підключення до 4 моніторів у режимі SLS (Single Large Surface - єдина велика поверхня). Другою особливістю відеокарти SAPPHIRE HD 5770 Flex 1GB GDDR5 стала її поліпшена система охолодження, яка складається з двох мідних теплових трубок і алюмінієвого радіатора. Частоти графічного ядра та пам'яті відповідають рекомендованим виробником графічного процесора, а, отже, і рівень продуктивності протестованої відеокарти аналогічний рівню «еталонного» прискорювача. Відеокарта SAPPHIRE HD 5770 Flex 1GB GDDR5 має трохи завищену ціну стосовно її аналогів без підтримки технології Sapphire Flex. Саме з цієї причини її можливості по-справжньому повинні оцінити користувачі, які планують використання робочого столу на 3-4 моніторах одночасно.

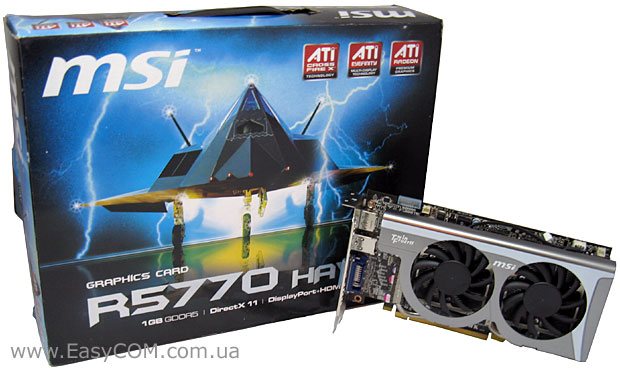

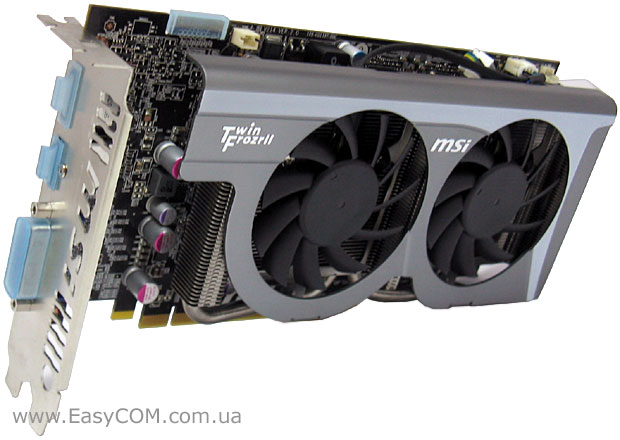

MSI Radeon HD 5770 HAWK 1ГБ GDDR5 (R5770 Hawk)

MSI Radeon HD 5770 HAWK 1ГБ GDDR5 (R5770 Hawk)

MSI Radeon HD 5770 HAWK 1ГБ GDDR5 (R5770 Hawk)

Компанія MSI намагається все більше випускати продуктів з додатковим функціоналом, що сприяє кращому або більш простому ручному розгону, також і під рідким азотом. Такі рішення з префіксом «Hawk» у назві присутні і на масовому ринку відеокарт. Одним з них став графічний прискорювач R5770 Hawk, про який було розказано у попередньому матеріалі MSI Radeon HD 5770 HAWK. З його особливостей можна відзначити:

  • «фірмову» більш ефективну та тиху систему охолодження Twin Frozr II Thermal Design;
  • 7+1-фазну систему живлення, яка сприяє більш стабільному живленню GPU і як наслідок його менше нагрівання та більша стабільність при розгоні;
  • програмне забезпечення «Afterburner» для зручного і ефективного розгону;
  • елементна база друкованої плати відповідає «Military Class Components», що теж сприяє кращому розгону і довговічності роботи графічного прискорювача;
  • на платі виробник помістив крапки виміру напруги «V-Check Points», які допоможуть більш точно контролювати напругу живлення важливих вузлів відеокарти при ручному розгоні.

На фоні такого багатого набору особливостей моделі MSI R5770 Hawk варто також відзначити трохи збільшену ще на заводі частоту роботи графічного процесора. Модель MSI Radeon HD 5770 HAWK GPU має на 25 МГц більш вищу частоту щодо рекомендованого значення, вона дорівнює 875 МГц (що дає 2,9% приросту). Ефективна частота пам'яті відповідає рекомендованою компанією AMD і рівна 4800 МГц. MSI Radeon HD 5770 Hawk 1GB GDDR5 можна назвати збалансованим рішенням з гарним набором додаткових особливостей. Така відеокарта підійде для ентузіастів розгону з обмеженим бюджетом на придбання графічного прискорювача.

ATI(AMD) Radeon HD 5750 (RV840 «Juniper»)

Менш дорогими і більш масовими можна назвати рішення на графічному ядрі ATI(AMD) Radeon HD 5750 (Low Middle End). Його відмінності від «старшого брата» не настільки великі, але і такі зміни дозволили компанії AMD зробити ці кристали ще більш доступними широкому колу споживачів.

Графічне ядро з кодовою назвою RV840 «Juniper», виконане по нормам 40 нм техпроцесу. Його площа дорівнює 170 мм2, а кількість транзисторів у ньому дорівнює 1040 млн. Модифікація під Radeon HD 5750 включає 720 уніфікованих конвеєрів і 16 блоків растеризації. Обмін даними з відеопам'яттю здійснюється по 128-розрядній шині. Частота роботи GPU у таких графічних прискорювачах рівна 700 МГц, ефективна частота пам'яті 4600 МГц. Відеокарти на графічному ядрі Radeon HD 5750 забезпечують прийнятну для ігрового процесу швидкодію в актуальних сьогодні іграх на середніх налаштуваннях якості.

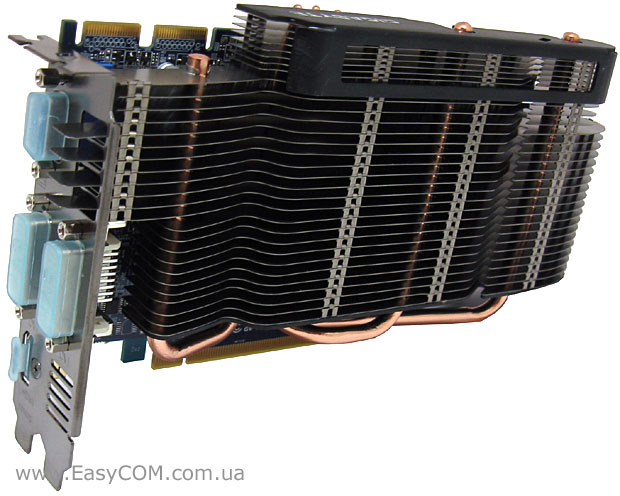

GIGABYTE Radeon HD 5750 Silent Cell (GV-R575SL-1GI)

GIGABYTE Radeon HD 5750 Silent Cell (GV-R575SL-1GI)

GIGABYTE Radeon HD 5750 Silent Cell (GV-R575SL-1GI)

Не завжди головним критерієм вибору відеокарти служить її продуктивність і ціна. Іноді немаловажним фактором стає гучність системи охолодження графічного прискорювача. Саме безшумною відеокартою стала модель GV-R575SL-1GI, яка належить до серії Silent Series компанії GIGABYTE. Для цього її система охолодження повністю позбавлена вентиляторів, а алюмінієвий радіатор, пронизаний трьома мідними трубками, може забезпечити якісне відведення тепла від GPU тільки завдяки вентиляції всередині корпуса. В іншому відеокарта GIGABYTE GV-R575SL-1GI повністю відповідає заявленим компанією AMD характеристикам. Частота GPU дорівнює 700 МГц, а частота пам'яті склала 4600 МГц. Така модель графічного прискорювача буде затребувана для створення тихих систем, продуктивності яких повинно вистачати навіть для сучасних ігор при середніх налаштуваннях.

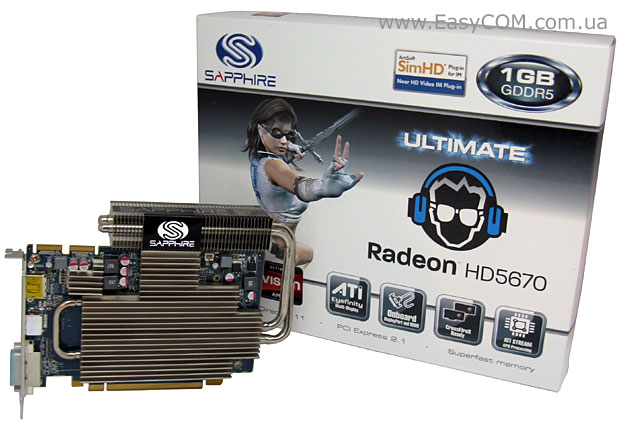

ATI(AMD) Radeon HD 5670 (RV830 «Redwood»)

Дане ядро все ще можна віднести до сегмента масових відеокарт, але з малою продуктивністю. Однак ціна за відеокарти на цьому ядрі вже давно нижче 100$, що характеризує графічні прискорювачі на ядрі ATI(AMD) Radeon HD 5670 як Low End клас.

Radeon HD 5670 можна назвати «половиною» Radeon HD 5770. RV830 «Redwood» містить п'ять движків SIMD, кожний з чотирма текстурними блоками та 16-ю потоковими процесорами, а кожний потоковий процесор містить п'ять потокових ядер (Stream Cores). Разом Radeon HD 5670 оснащений 400 потоковими ядрами та 20 текстурними блоками. Конвеєра мають два 64-розрядних контролера пам'яті і чотири блоки растрових операцій (ROP). Це дає Radeon HD 5670 вісім ROP і 128-бітний інтерфейс пам'яті. Частота роботи GPU у таких графічних прискорювачах рівна 775 МГц, ефективна частота пам'яті 4000 МГц. Такий набір характеристик цілком може створити продуктивність, якої вистачить для гри в усі сучасні ігри з налаштуваннями нижче середнього або мінімальними.

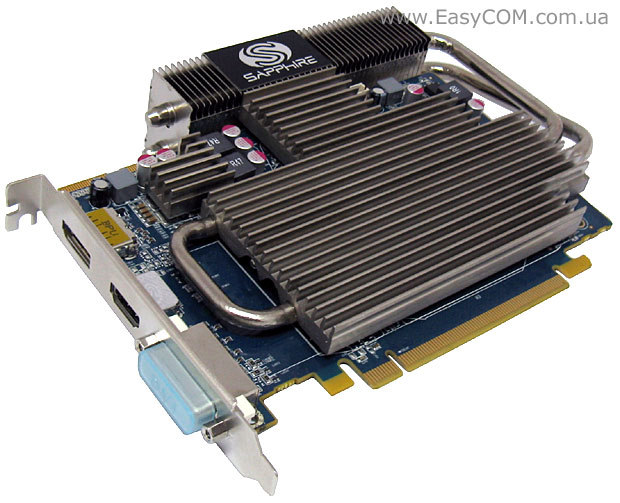

Sapphire Radeon HD 5670 Ultimate (ULTIMATE HD5670 1G GDDR5 PCI-E HDMI/DVI-I/DP)

Sapphire Radeon HD 5670 Ultimate (ULTIMATE HD5670 1G GDDR5 PCI-E HDMI/DVI-I/DP)

Sapphire Radeon HD 5670 Ultimate (ULTIMATE HD5670 1G GDDR5 PCI-E HDMI/DVI-I/DP)

Лінійка Ultimate Edition від компанії Sapphire завжди відрізнялася рішеннями з оригінальним дизайном пасивної системи охолодження. Модель ULTIMATE HD5670 1G GDDR5 PCI-E HDMI/DVI-I/DP не стала виключенням. Головною її особливістю є повністю пасивна система охолодження, яка займає всього один слот, що досить рідко для таких рішень. У системі охолодження використовується три мідні теплові трубки і масивний алюмінієвий радіатор, який розподілений майже по всій поверхні прискорювача та забезпечує відведеня тепла від мікросхем пам'яті та інших гарячих елементів лицьової сторони плати. Невелика алюмінієва сітка винесена вище текстоліту плати, до неї підведення тепла забезпечується двома мідними тепловими трубками. Частотна формула відеокарти Sapphire ULTIMATE HD5670 1G GDDR5 PCI-E HDMI/DVI-I/DP повністю відповідає запропонованою компанією AMD для графічних прискорювачів на Radeon HD 5670. Частота GPU рівна 775 МГц, а ефективна частота пам'яті склала 4000 МГц. Більш детально про можливості моделі Sapphire Radeon HD 5670 Ultimate можна довідатися з попереднього матеріалу. Відзначимо лише, що таке рішення найбільше підходить для тихих мультимедійнийх систем або ігрових станцій самого початкового рівня.

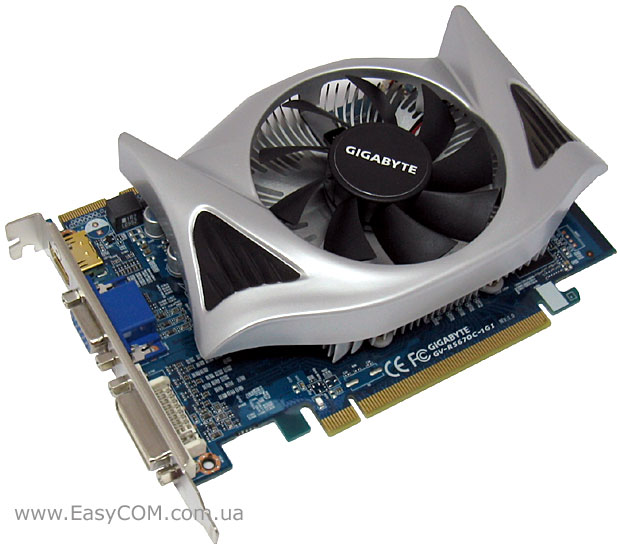

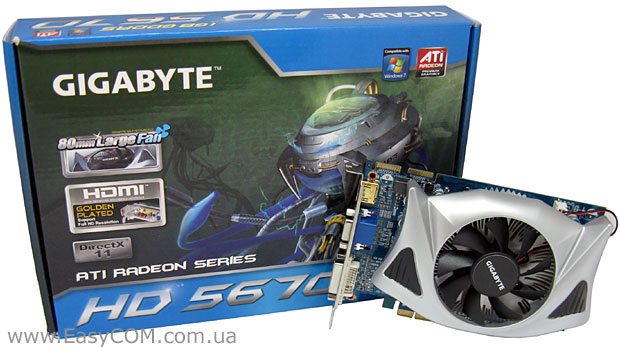

GIGABYTE Radeon HD 5670 HD Experience (GV-R567OC-1GI)

GIGABYTE Radeon HD 5670 HD Experience (GV-R567OC-1GI)

GIGABYTE Radeon HD 5670 HD Experience (GV-R567OC-1GI)

Не дивлячись на позиціонування даної відеокарти як ігрового рішення самого початкового рівня, до переваг GIGABYTE GV-R567OC-1GI належить її виготовлення за технологією GIGABYTE Ultra Durable 2. Елементи наповнення друкованої плати та сам текстоліт мають особливості, які дозволяють працювати відеокарті більш стабільно в режимах розгону. Технологія Ultra Durable 2 передбачає використання більш надійних елементів, що збільшує загальний термін служби прискорювача та поліпшує стабільність його роботи. Поряд з цими особливостями відеокарта GV-R567OC-1GI одержала незначний заводський розгін графічного ядра. Частота роботи GPU склала 785 МГц, що на 10 МГц більше рекомендованого значення, а ефективна частота пам'яті залишилася рівною 4000 МГц. Такий приріст не зможе помітно вплинути на продуктивність даного рішення в іграх, але факт розгону може збільшити привабливість графічного прискорювача в очах потенційного покупця. Відеокарта GIGABYTE Radeon HD 5670 HD Experience буде затребувана на ринку головним чином за рахунок низької ціни та достатньої продуктивності для гри на мінімальних налаштуваннях в усі сучасні ігри.

ATI(AMD) Radeon HD 5570 (RV830 «Redwood»)

Графічний прискорювач ATI(AMD) Radeon HD 5570 заснований на тому ж чіпі, що й Radeon HD 5670 - RV830 «Redwood», але має занижені частоти ядра та пам'яті. Крім того, на відміну від Radeon HD 5670, яка використовує пам'ять GDDR5, Radeon HD 5570 може використовувати пам'ять стандарту GDDR3.

Сам графічний процесор Radeon HD 5570 аналогічний по архітектурі Radeon HD 5670. Відеоядро Radeon HD 5570 містить п'ять движків SIMD, на кожен з яких доводиться по чотири текстурні блоки та шістнадцять потокових процесорів. Кожний потоковий процесор містить у собі п'ять АЛУ, які називаються потоковими ядрами. У підсумку кожний движок SIMD містить 80 потокових ядер і 4 текстурних блоки. Разом п'ять движків дають нам 400 потокових ядер і двадцять текстурних блоків. Тут є вісім блоків растрових операцій ROP, а контролер пам'яті має 128-розрядну шину. Частота роботи графічного ядра дорівнює 650 МГц, а ефективна частота пам'яті GDDR3 рівна 1800 МГц, для GDDR5 3600-4000 МГц. Продуктивності такого графічного процесора повинно з надлишком вистачити для мультимедійних систем і домашніх кінотеатрів.

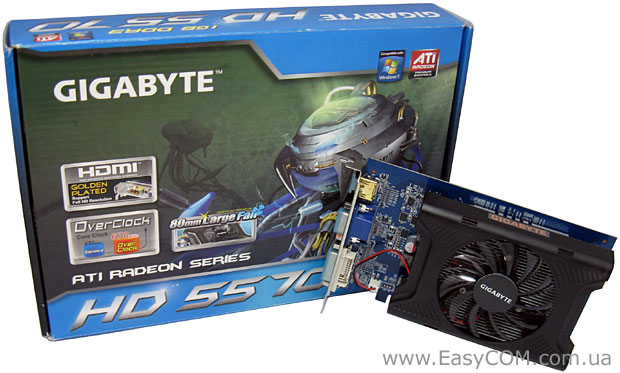

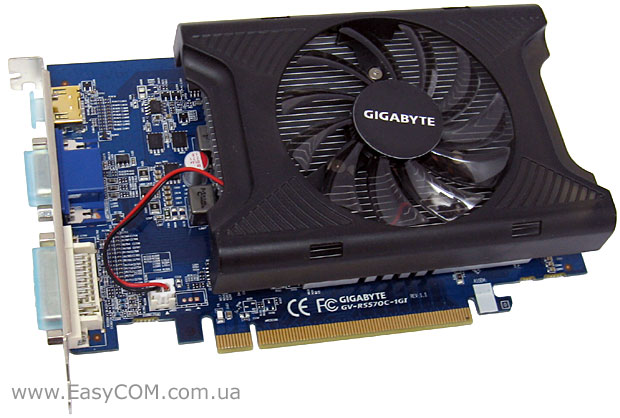

GIGABYTE Radeon HD 5570 (GV-R557OC-1GI)

GIGABYTE Radeon HD 5570 (GV-R557OC-1GI)

GIGABYTE Radeon HD 5570 (GV-R557OC-1GI)

Графічний прискорювач GIGABYTE GV-R557OC-1GI виконаний за технологією Ultra Durable 2, що передбачає використання більш надійних компонентів наповнення текстоліту плати та виготовлення самого текстоліту з збільшеними мідними шарами. Сумарно це дозволяє зменшити нагрівання компонентів плати, збільшити їх стабільність роботи та довговічність використання при високих навантаженнях. Модель GV-R557OC-1GI одержала невеликий заводський розгін. Він не буде помітний у реальних додатках, але можливо, потенційний споживач не залишить сам факт розгону без уваги. Частоти роботи відеокарти склали 670 МГц для графічного ядра, що на 20 МГц більше номінальної частоти, а ефективна частота пам'яті зменшилася до 1600 МГц, що на 200 МГц менше номінальної. Разом така зміна частот у деяких додатках може привести до незначного зниження продуктивності, але в цілому це не вплине на загальну картину. Модель GIGABYTE GV-R557OC-1GI можна рекомендувати для мультимедійних систем середнього рівня або домашніх кінотеатрів.

ATI(AMD) Radeon HD 5550 (RV830 «Redwood»)

Графічне ядро Radeon HD 5550 отримане з трохи «спрощеного» Radeon HD 5570. Змінені як частота роботи графічного процесора, вона стала на 100 МГц менше, так і кількість текстурних блоків – їх стало 16, а шейдерних процесорів залишилося 320. Архітектура графічного ядра залишилася такою ж, але деякі блоки стали неактивні. Компанія AMD для роботи Radeon HD 5550 дає розширені рекомендації, що належать до типу та частоті використовуваної відеопам'яті. Для DDR3 рекомендується ефективна частота в 1600-1800 МГц, а для GDDR5 ефективна частота дорівнює 3600-4000 МГц. Графічне ядро ATI(AMD) Radeon HD 5550 все ще має достатню швидкодію для домашніх кінотеатрів або мультимедійних станцій з середньою продуктивністю.

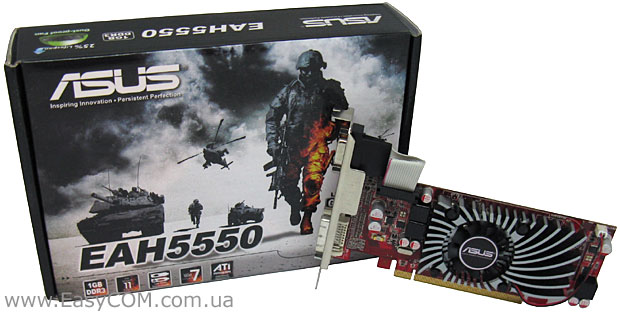

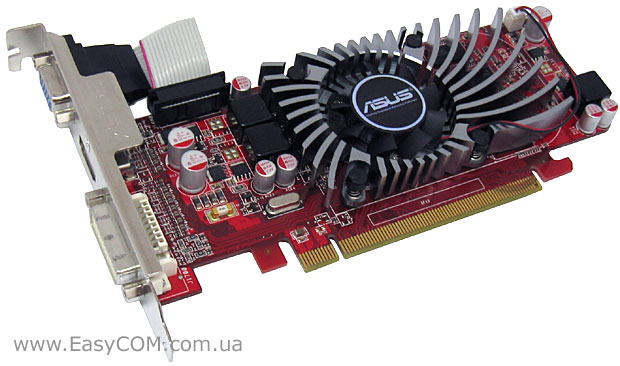

ASUS Radeon HD 5550 (ASUS EAH5550/G/DI/1GD3)

ASUS Radeon HD 5550 (ASUS EAH5550/G/DI/1GD3)

ASUS Radeon HD 5550 (ASUS EAH5550/G/DI/1GD3)

Схожу з даним графічним прискорювачем модель ми вже розглядали в попередньому матеріалі «Огляд відеокарти ASUS EAH5550/DI/1GD3 на Radeon HD 5550». Вона орієнтована на складання компактного домашнього мультимедійного центру. Головними особливостями повинні стати малі розміри та тиха, але ефективна, система охолодження. Підтримка всіх сучасних технологій, а також наявність декодера HD-Video і вбудованого багатоканального аудіо декодера дозволяє суттєво розширити її сферу застосування. Частота роботи GPU у цьому графічному прискорювачі рівна 550 МГц, ефективна частота пам'яті GDDR3 1600 МГц. Частотна формула моделі ASUS EAH5550/G/DI/1GD3 повністю відповідає рекомендованій компанією виробником графічного ядра. Навіть таких незначних можливостей повинно повністю вистачати для ефективного декодування відео високої роздільної здатності та інших завдань компактного домашнього кінотеатру.

ATI(AMD) Radeon HD 5450 (RV810 «Cedar»)

Графічне ядро Radeon HD 5450 є самим доступним з 5000-ї серії від компанії AMD. Воно призначене для роботи в недорогих системах, що безпосередньо вплинуло на його архітектуру. Відеоядро Radeon HD 5450 містить два движки SIMD, на кожний з яких доводиться по чотири текстурні блоки та вісім потокових процесорів. Кожний потоковий процесор містить у собі п'ять АЛУ, які називаються потоковими ядрами. У підсумку кожний движок SIMD містить 40 потокових ядер і 4 текстурних блоки. Разом два движки і дають нам 80 потокових ядер і вісім текстурних блоків. Тут є чотири блоки растрових операцій ROP, а контролер пам'яті має 64-розрядну шину. ATI(AMD) Radeon HD 5450 можуть мати від 400 МГц до 650 МГц частоти GPU, а ефективна частота пам'яті для DDR2 дорівнює 800 МГц, для DDR3 1600 МГц. З таким набором робочих характеристик дане графічне ядро повинно бути відносно прохолодним і недорогим за собівартістю. При цьому воно забезпечує гарний набір можливостей для домашнього кінотеатру.

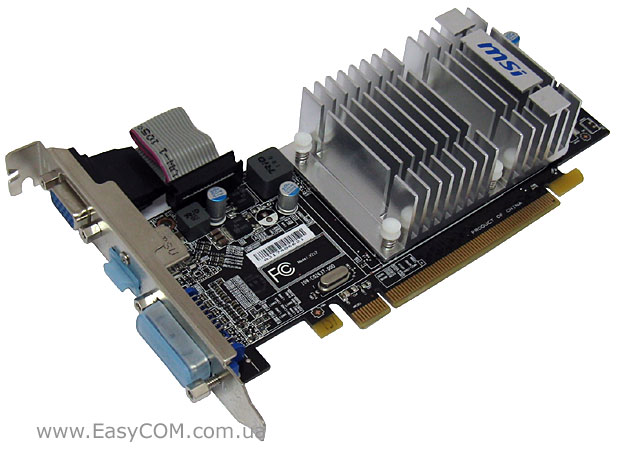

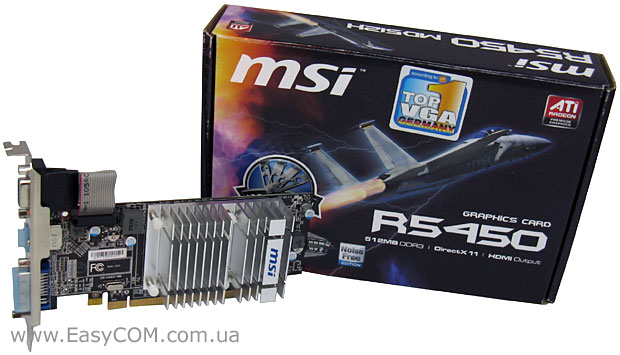

MSI Radeon HD 5450 (R5450-MD512H)

MSI Radeon HD 5450 (R5450-MD512H)

MSI Radeon HD 5450 (R5450-MD512H)

Головною особливістю графічного прискорювача MSI R5450-MD512H стала його пасивна система охолодження, а також дуже компактні розміри та скромна ціна. Ці три незаперечні плюси є противагою досить малої продуктивності такого рішення. Однак для відеокарт класу Radeon HD 5450 швидкодія це зовсім не першорядний критерій вибору, головним тут залишається ціна та підтримуваний функціонал. Частота роботи графічного процесора відповідає рекомендованому значенню 650 МГц. Відеопам'ять загальним об'ємом 1 ГБ працює на ефективній частоті до 1600 МГц. Модель графічного прискорювача MSI R5450-MD512H можна сміло рекомендувати для компактних і тихих мультимедійних станцій, головним завданням яких буде відтворення мультимедіа контенту.

Продуктивність сучасних відеокарт і їх зв'язок у SLI та CrossFireX

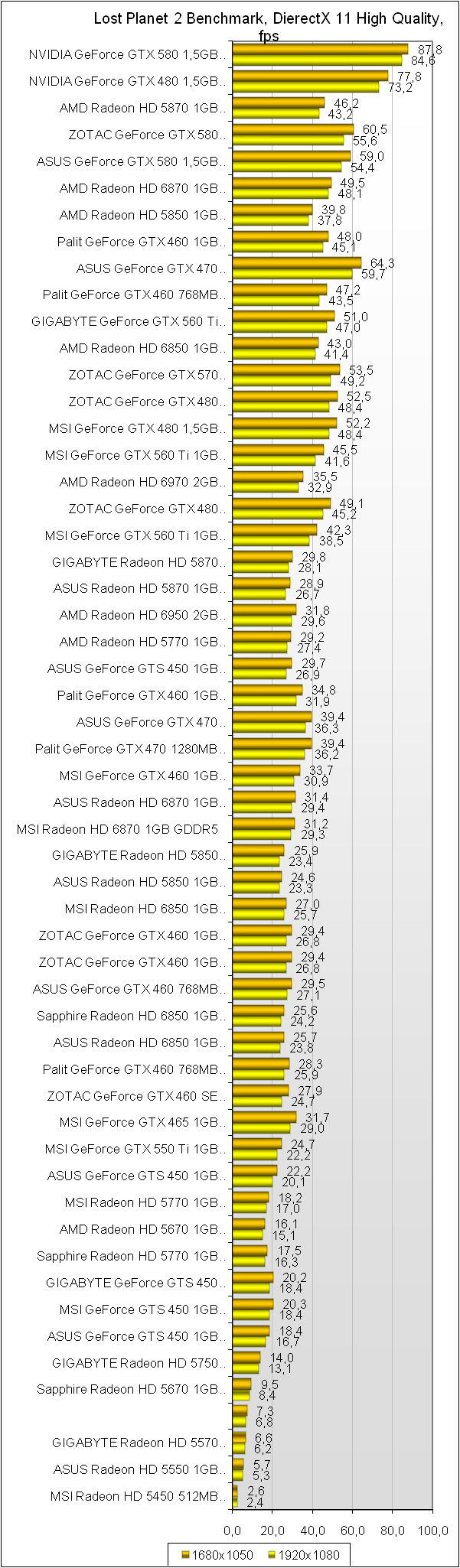

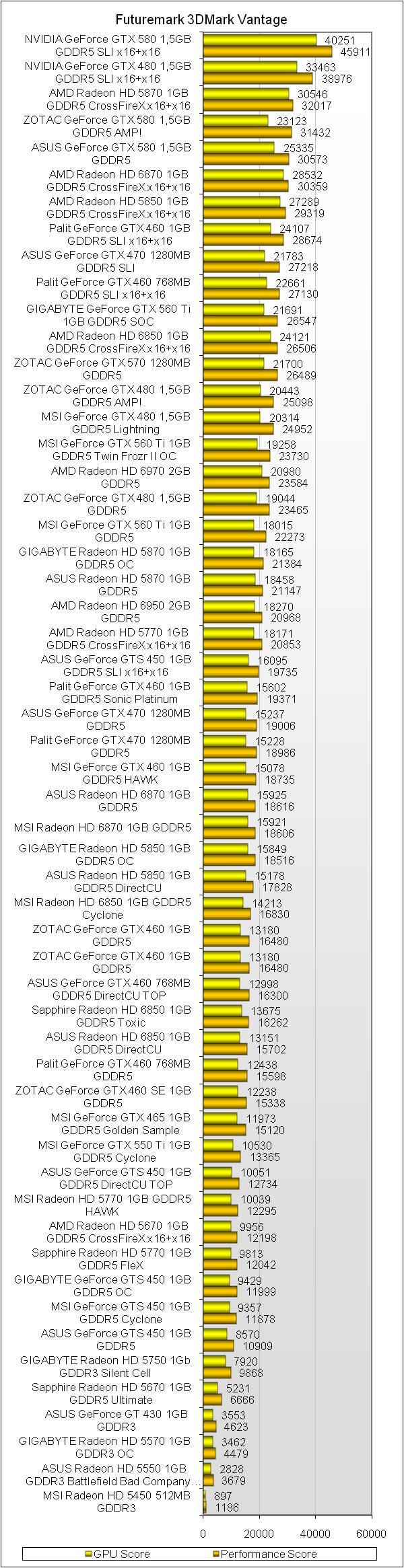

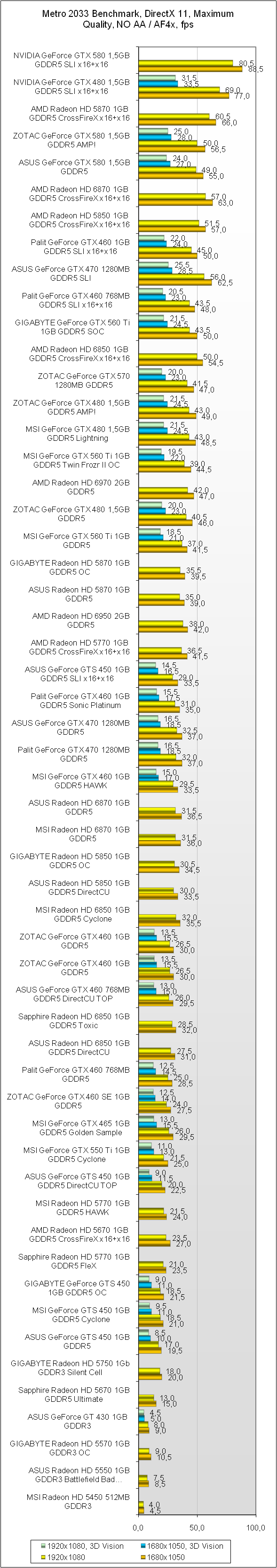

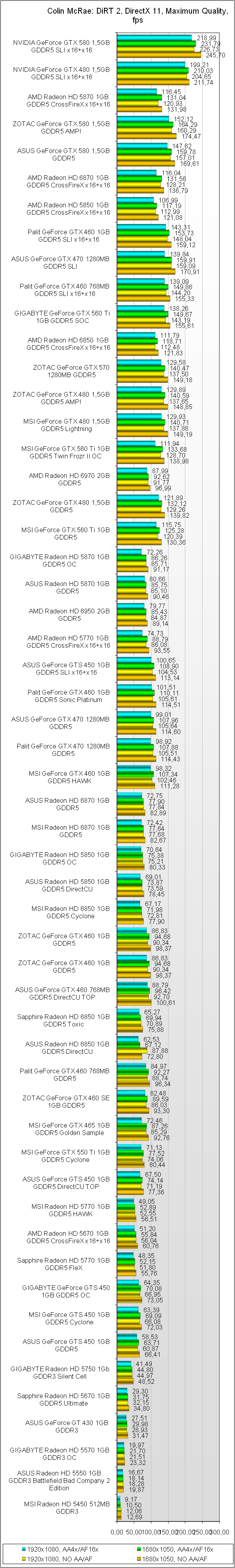

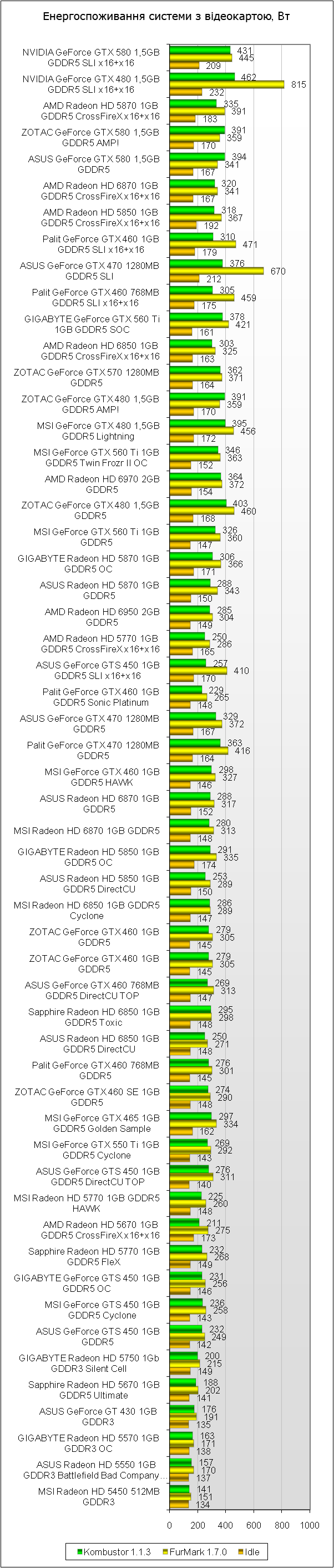

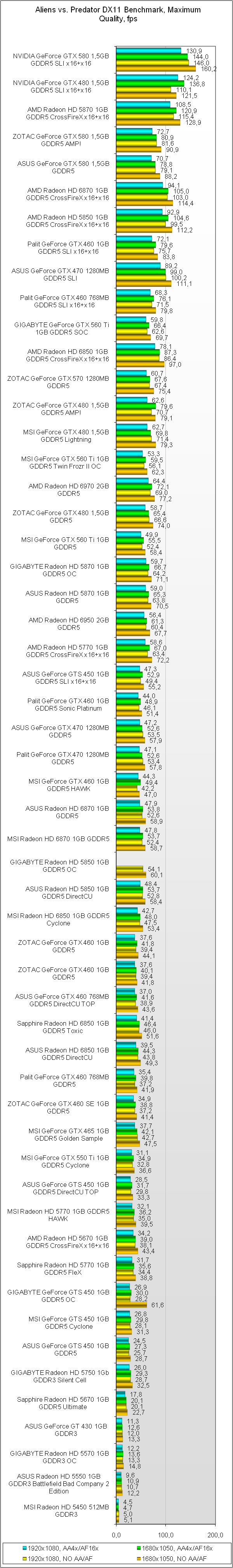

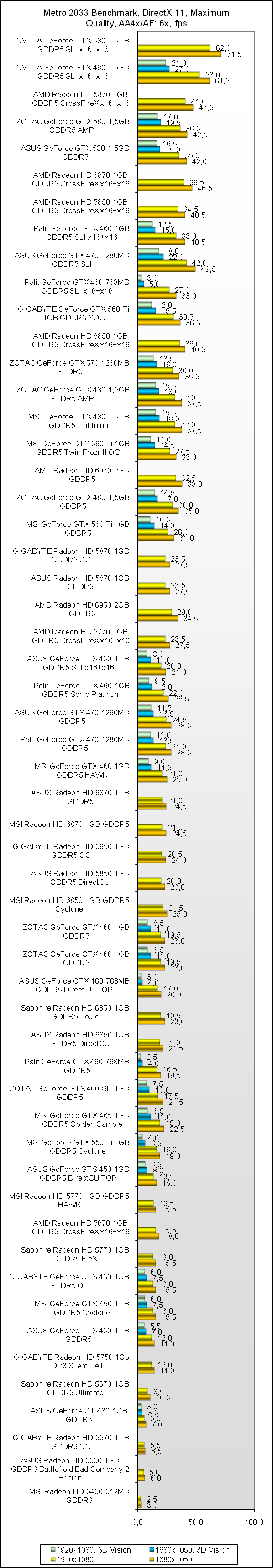

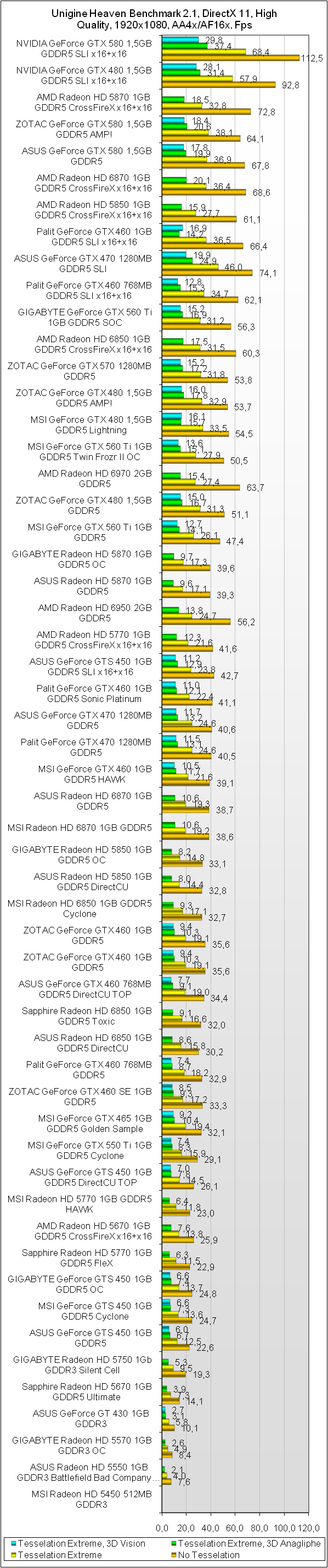

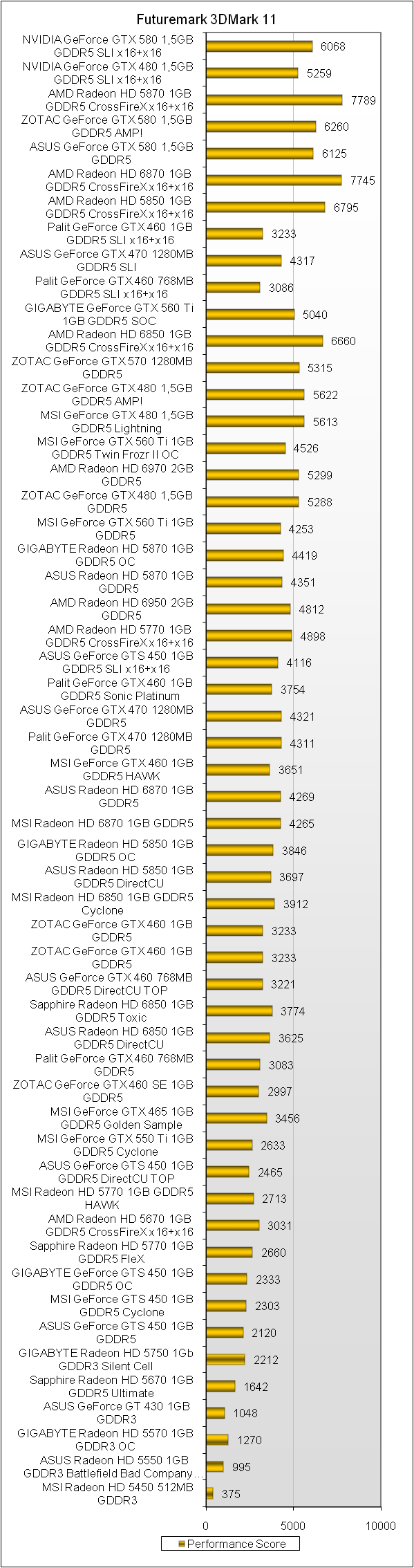

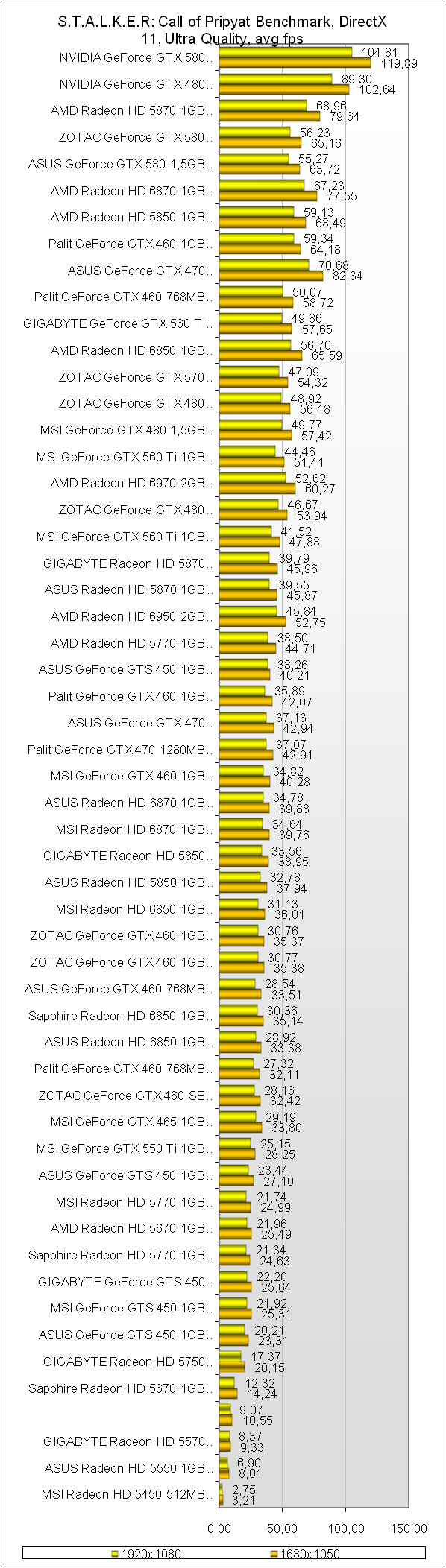

Звісно, ви завжди можете скористатися механізмом перебудови графіків у кожному з останніх оглядів, щоб вибрати цікаві саме в цей момент рішення для порівняння, але ми вирішили завершити цей своєрідний довідник зведеними графіками, по яких ви зможете завжди побачити положення різних рішень в ієрархії сучасних прискорювачів.

З вашого дозволу, на цьому ми закінчимо матеріал, залишивши саме вам, шановні читачі, право робити висновки по перспективності придбання того чи іншого графічного прискорювача або навіть їх пари для створення дійсно ігрової конфігурації.

Автор: Валерій Паровишник
Переклад: Анна Смірнова

Висловлюємо подяку компаниям AMD, ASUS, GIGABYTE, MSI, SAPPHIRE, ZOTAC і ТОВ ВФ "Сервіс" за надані для тестування відеокарти.

Висловлюємо подяку компаніям  Antec, ASUS, Cooler Master, Intel, Kingston, MSI і Sea Sonic за надане для тестового стенда обладнання.

Стаття прочитана раз(и)
Опубліковано : 20-03-2011
Социальные комментарии Cackle
Підписатися на наші канали
telegram YouTube facebook VK Instagram google plus
