Огляд Seasonic FOCUS GX-850 ATX 3.1: «золотий» блок живлення з акцентом на якість та тишу

Поява специфікації ATX 3.1 та нових конекторів живлення відеокарт PCIe 5.1 змусила багатьох виробників блоків живлення оновити свій модельний ряд. І популярні рішення лінійки Seasonic FOCUS не стали винятком.

Якщо порівняти Seasonic FOCUS GX-850 ATX 3.1 четвертого покоління з пристроями кількарічної давнини, то зміни торкнулися як зовнішнього вигляду, так і внутрішнього наповнення. Так, екстер'єр нових «Фокусів» більше нагадує рішення лінійки Seasonic VERTEX, аніж попередників. А щодо змін, непомітних на перший погляд, то про ці ноу-хау в деталях ми розповімо далі.

Специфікація

Модель		Seasonic FOCUS GX-850 ATX 3.1 (SRP-FGX851-A5A32SF)
Тип		ATX12V 3.1 / EPS12V
Номінальна потужність, Вт		850
Потужність по каналу +12В, Вт		840
Потужність роз'єму 12V-2x6, Вт		600
Потужність ліній +3,3В і +5В, Вт		100
Кількість ліній +12В		1
Максимальний струм каналу +3,3В, А		20
Максимальний струм каналу +5В, А		20
Максимальний струм каналу +12В, А		70
Максимальний струм каналу -12В, А		0,3
Максимальний струм каналу +5Vsb (чергова лінія живлення), А		3
Вхідна напруга, В		100 – 240
Частота напруги живлення, Гц		50 – 60
Вхідний струм, А		5,5 – 11
ККД, %		≥93
Сертифікація 80 PLUS		Gold
Сертифікація Cybenetics	Енергоефективність	Platinum
	Рівень шуму	A-
Метод компенсації коефіцієнта потужності		Активний
Коефіцієнт потужності (PF), %		≥99
Кількість PCIe-роз’ємів		3 (6+2-контактні)
Кількість роз’ємів PCIe 5.1 (12V-2x6)		1
Модульний		Так
Розміри вентилятора, мм		135 х 135 х 25
Тип підшипника вентилятора		Гідродинамічний (FDB)
Захисти		SCP, OPP, OTP, OVP, OCP, UVP
Час напрацювання вентилятора на відмову, годин		50 000
Час напрацювання БЖ на відмову (MTBF), годин		100 000
Розміри (Д х Ш х В), мм		140 x 150 x 86
Гарантія, років		10
Сайт виробника		Seasonic
Сторінка продукту		Seasonic FOCUS GX ATX 3

Паковання та комплект постачання

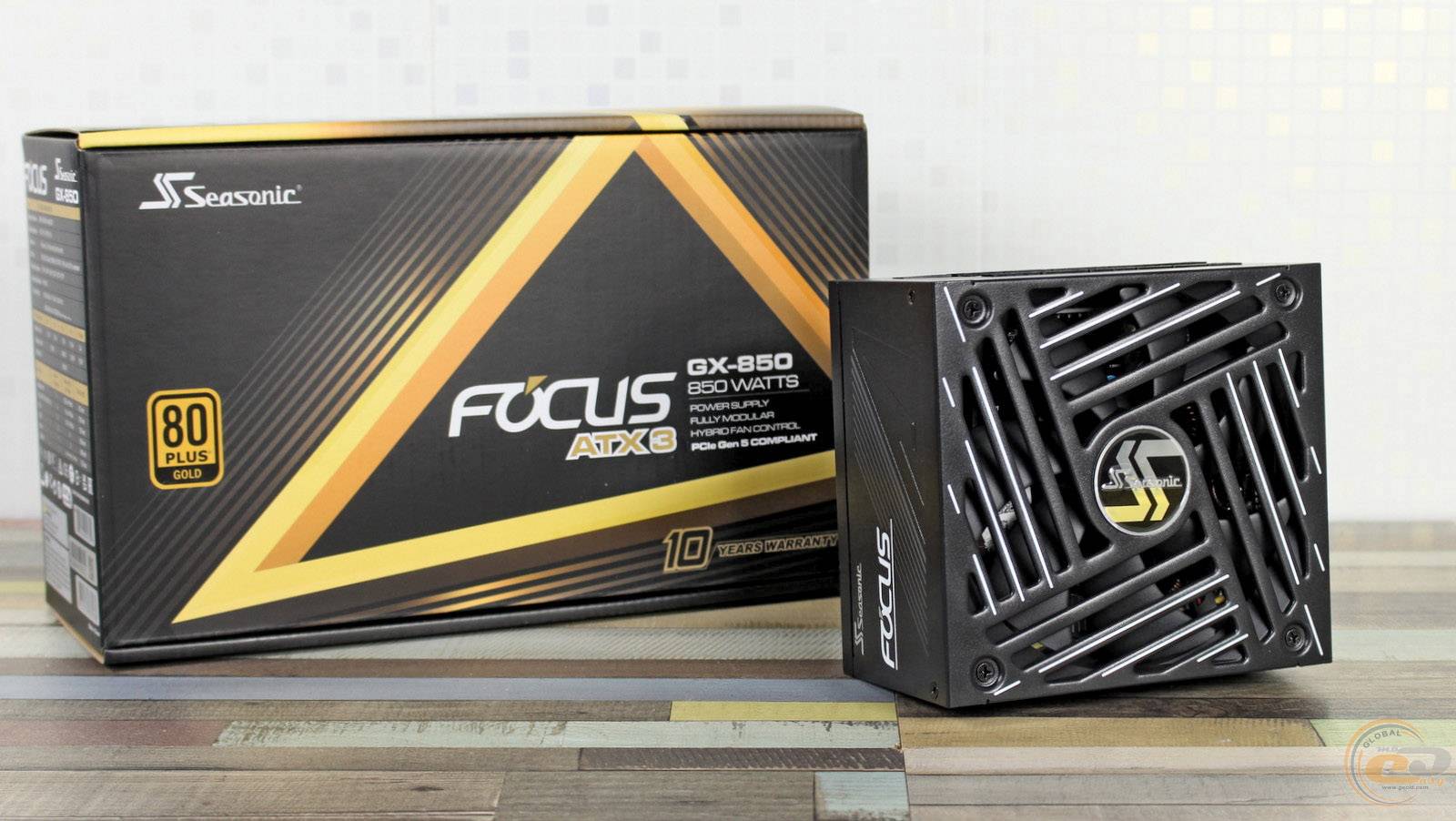

Коробка пристрою багато в чому нагадує паковання попередника, але певні відмінності все ж є. Слідів уніфікації немає — вона створювалася суто для 850-ватної моделі, хоча в модельному ряду також представлені рішення потужністю 750 і 1000 Вт. А от версій потужністю 550 і 650 Вт у новій лінійці не передбачено.

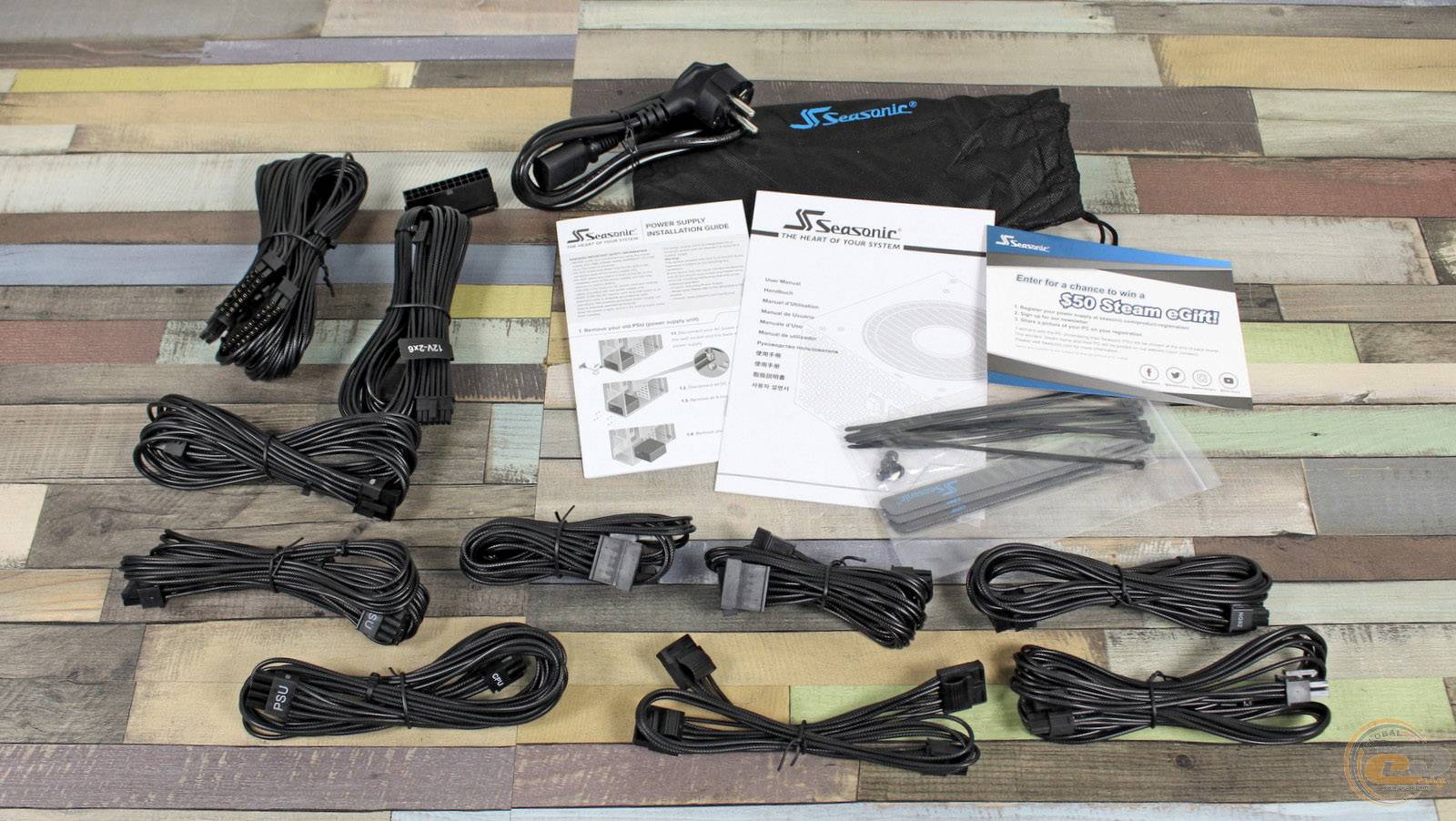

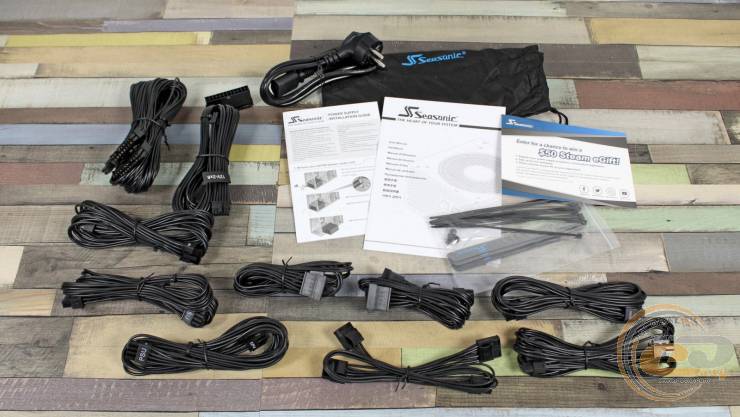

Багата комплектація цілком відповідає позиціонуванню пристрою. Seasonic FOCUS GX-850 (ATX 3) постачається разом із:

• кабелем живлення;
• модульними кабелями;

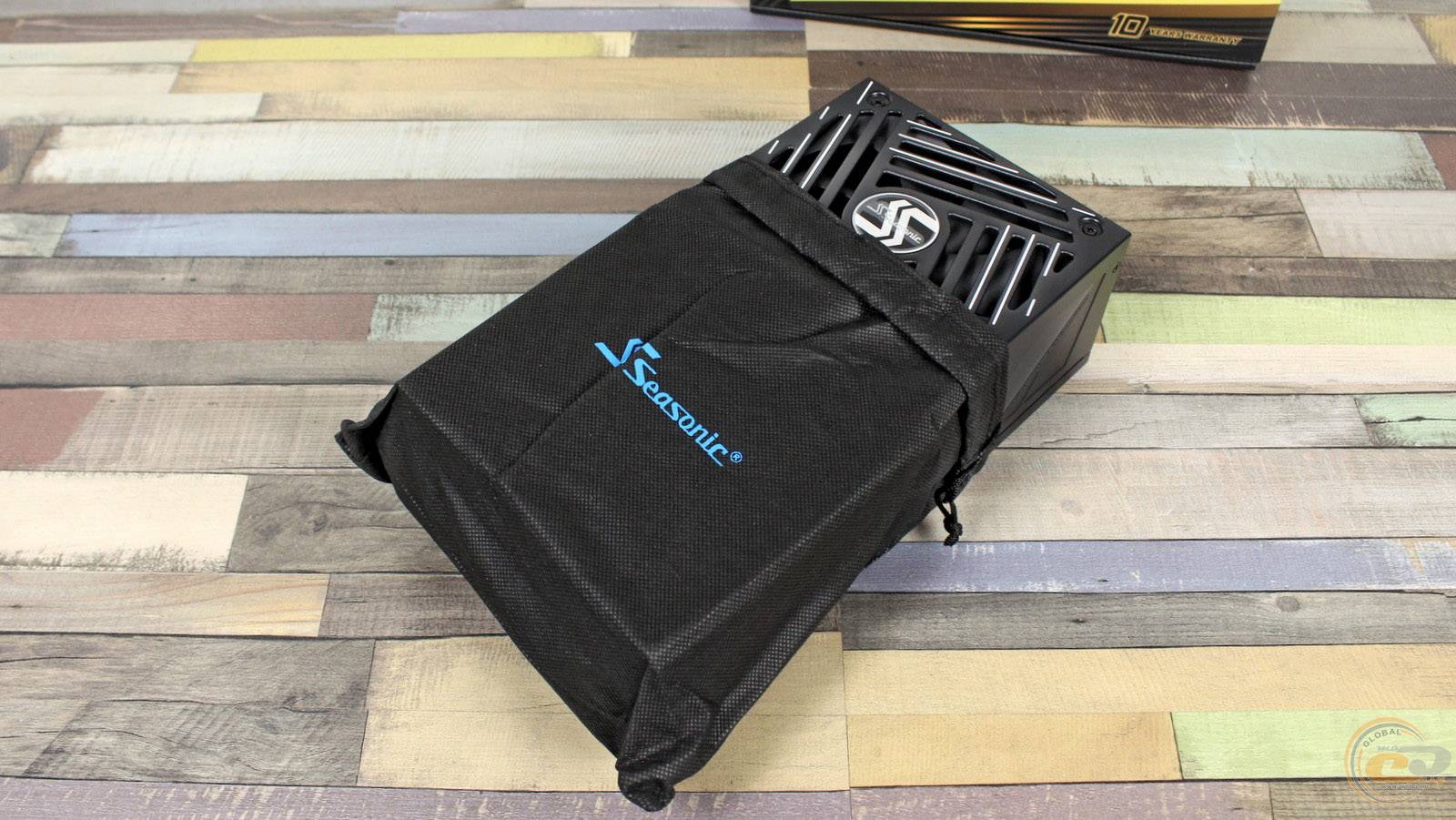

• парою мішечків для блока живлення та кабелів;
• багаторазовими та одноразовими стяжками для проводів;
• кріпильними гвинтами;
• насадкою на 24-контактний роз’єм, що дозволяє запустити пристрій без під’єднання до ПК;
• посібником користувача та іншою паперовою документацією.

Зовнішній вигляд

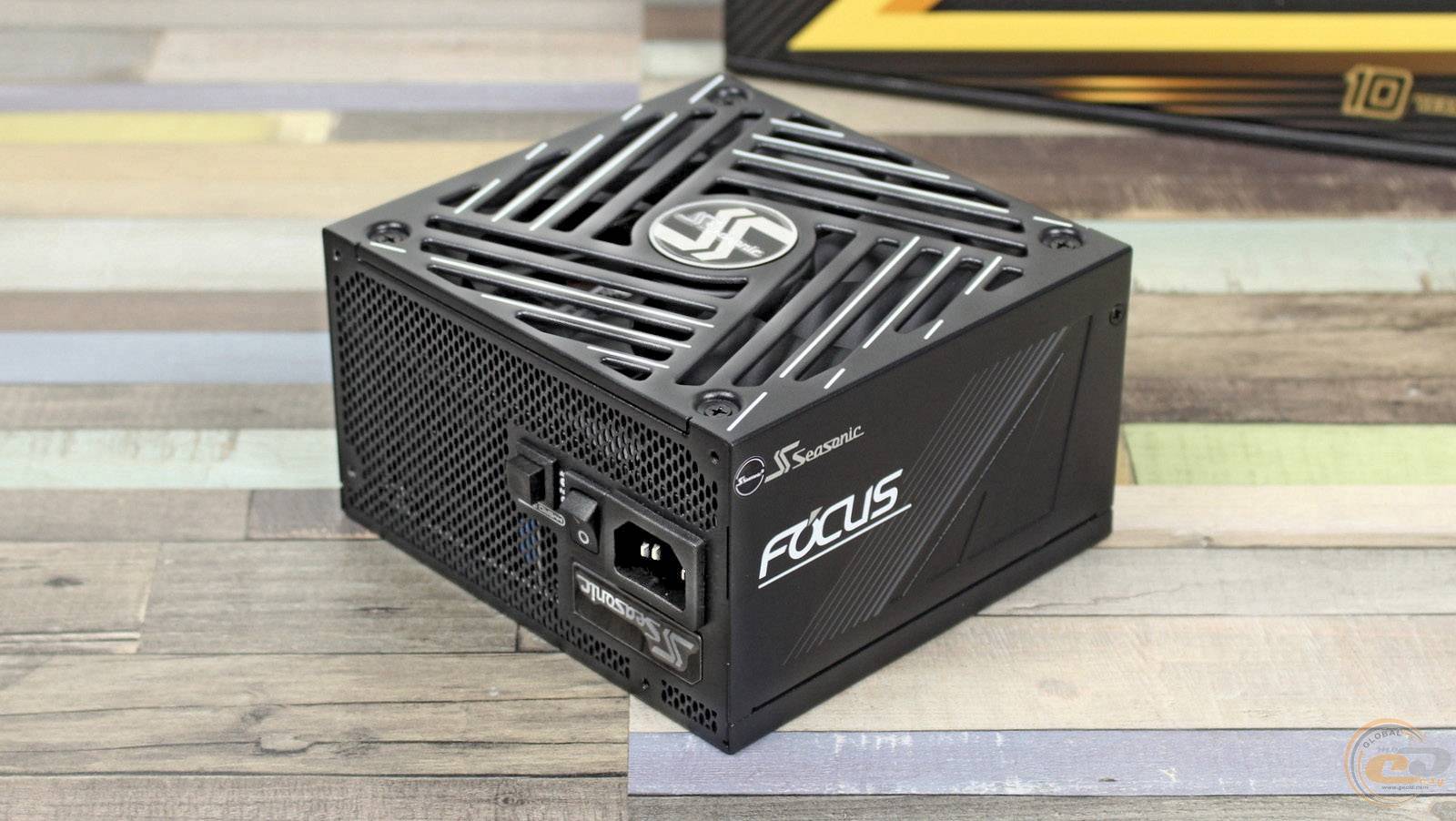

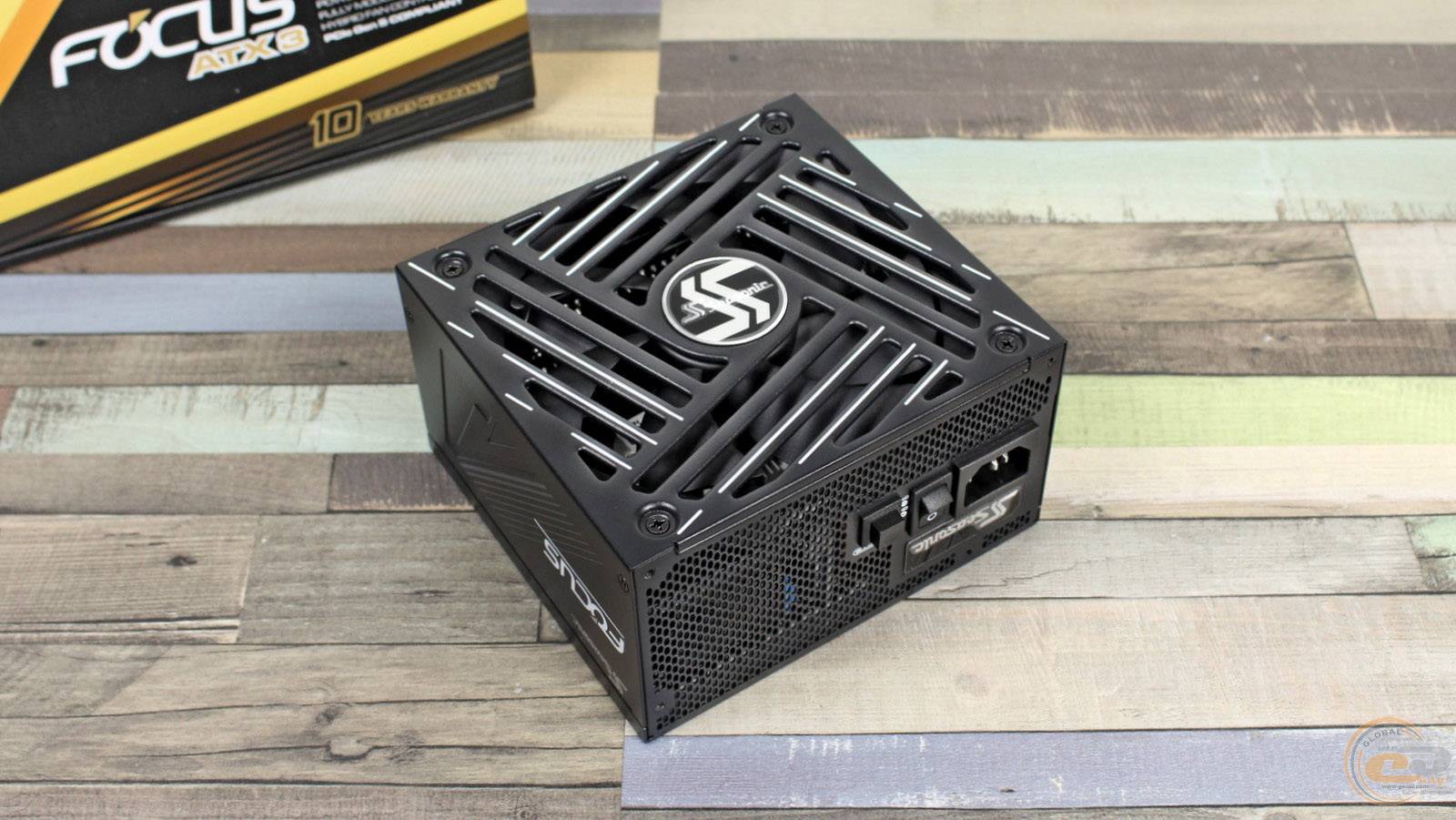

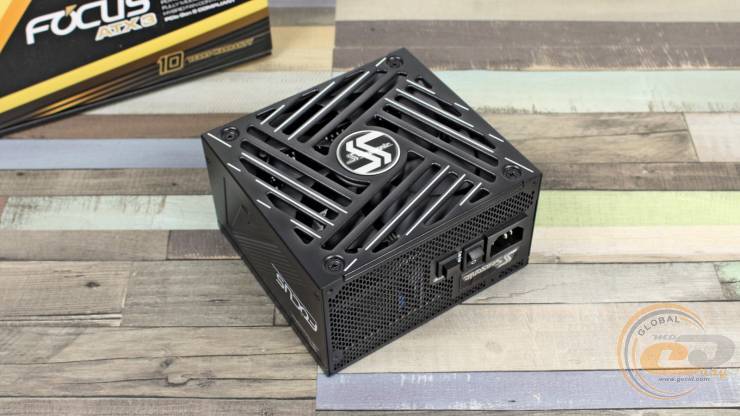

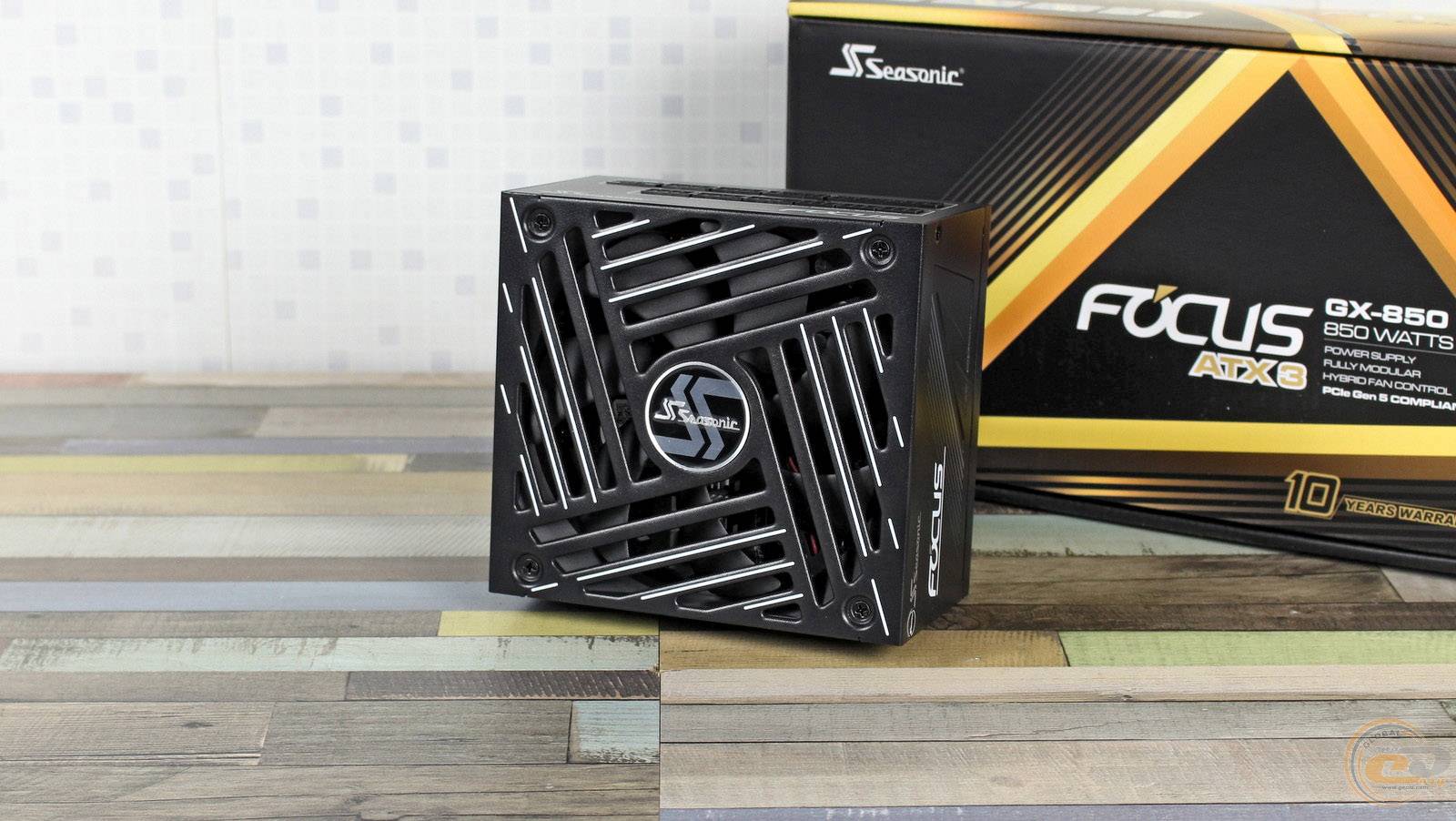

Seasonic FOCUS GX-850 ATX 3.1 зберіг максимально компактні для ATX-моделей розміри 140 x 150 x 86 мм. І це попри те, що встановлений усередині пропелер підріс зі 120 до 135 мм.

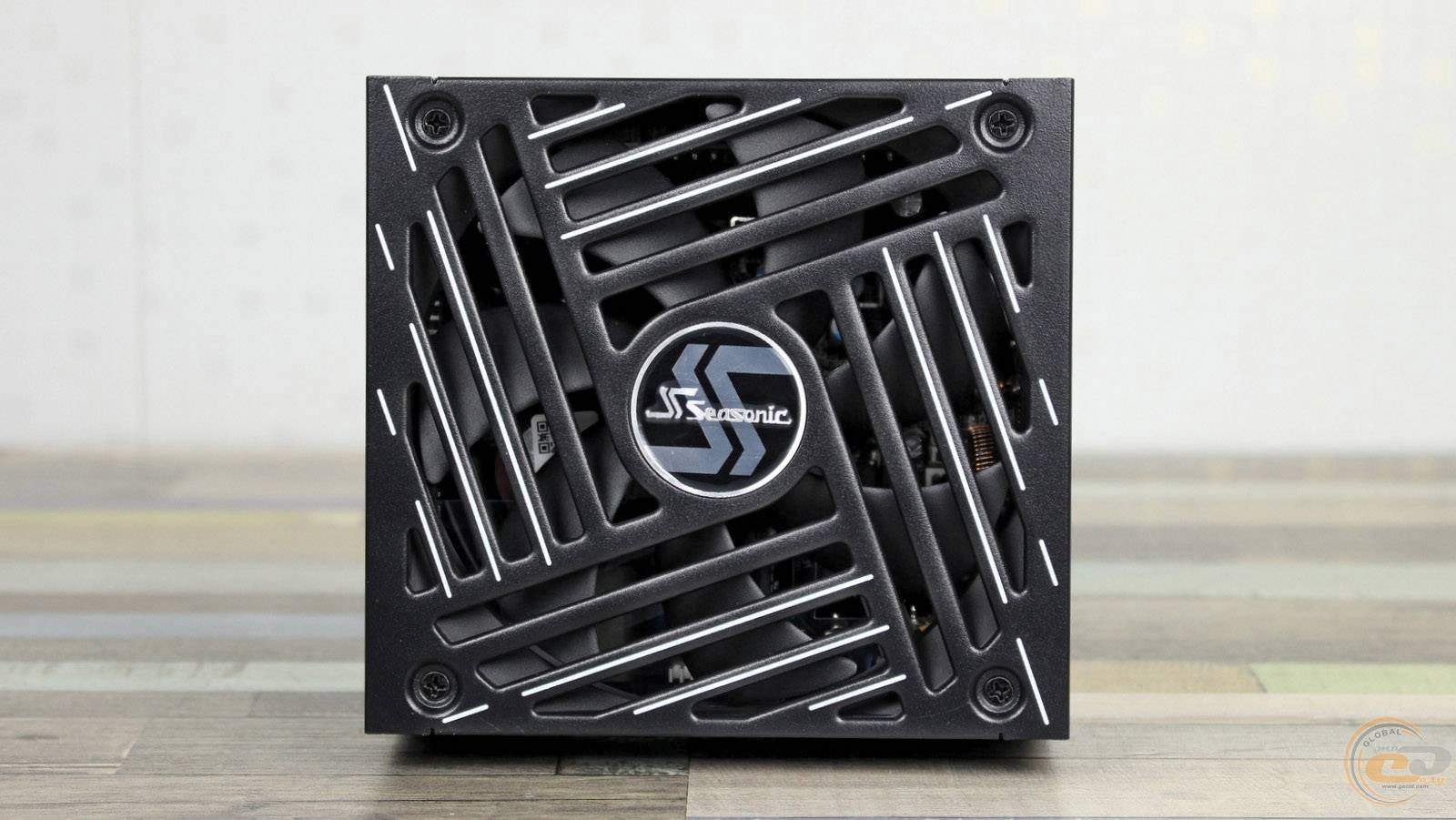

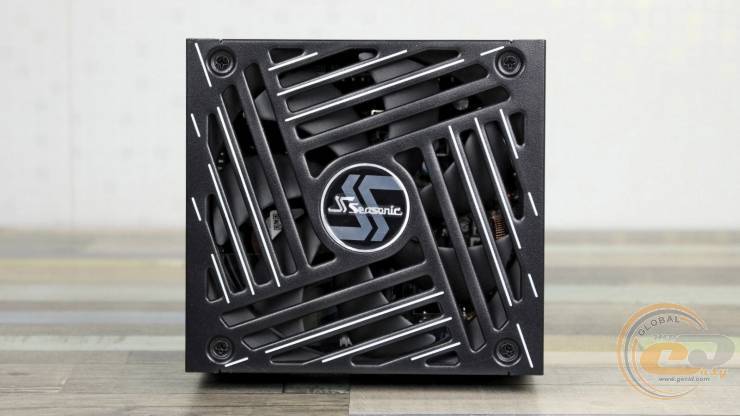

Замість решітки типу гриль, над ним тепер присутнє штампування у вигляді чотирьох груп паралельних смужок, повернутих під прямим кутом. Тож лише логотип залишився практично без змін.

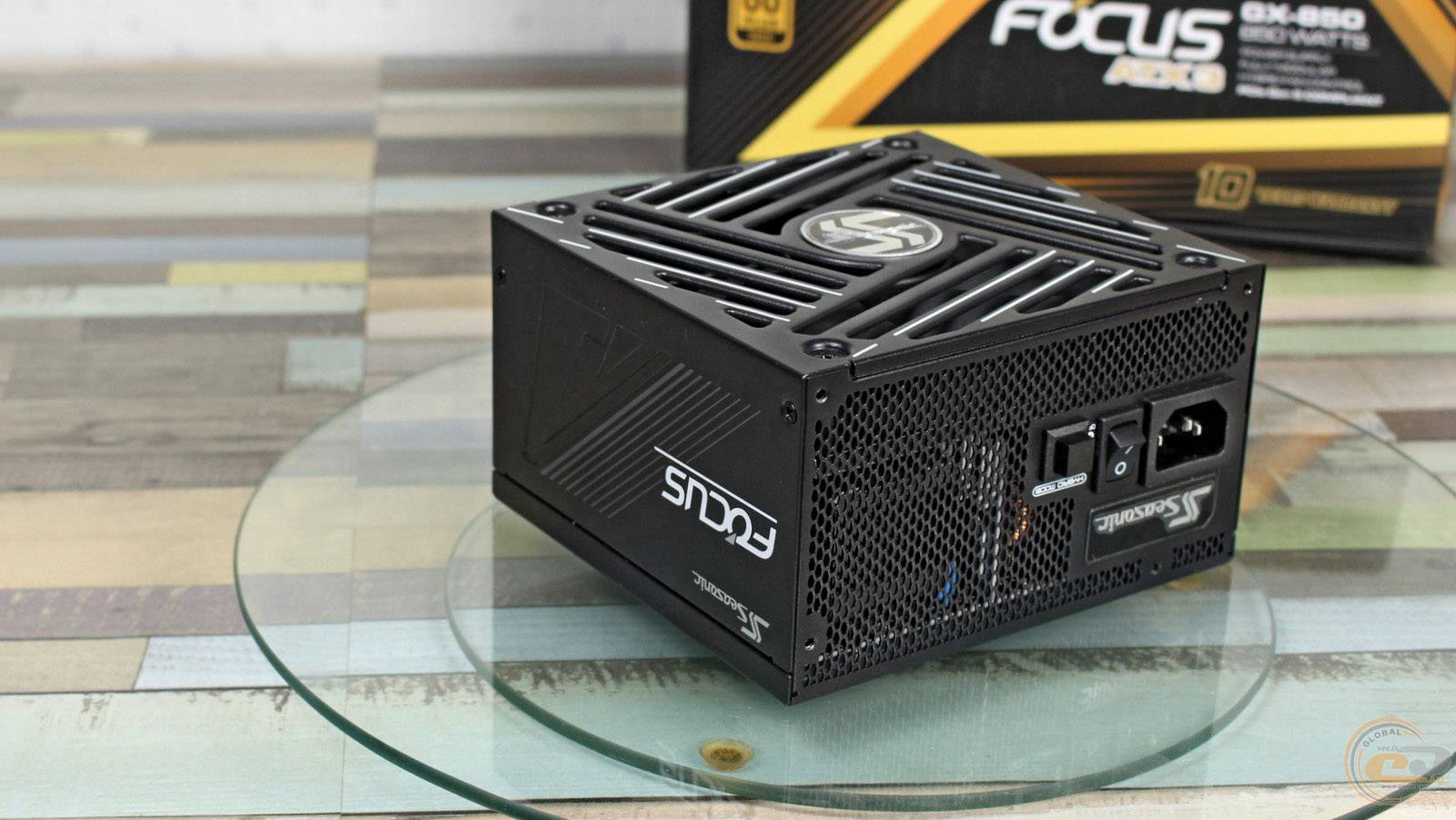

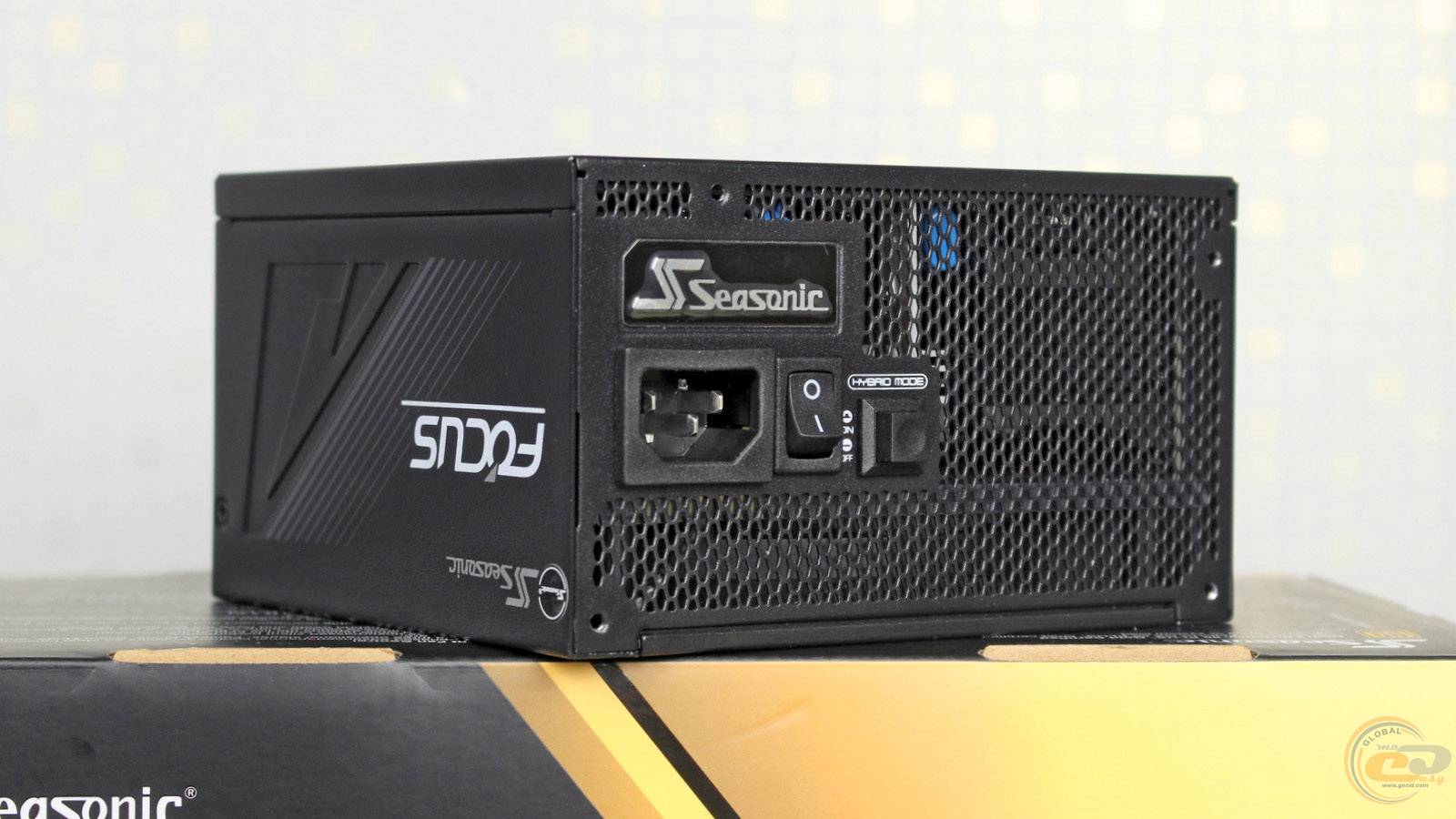

А от тильна панель - доволі звична. Роз'єм живлення та вимикач доповнені кнопкою увімкнення гібридного режиму системи охолодження. Лише шестикутні отвори поруч було вирішено зробити більш видовженішими, ніж раніше.

До речі, при використанні гібридного режиму охолодження виробник, як і раніше, радить розташовувати блок живлення вентилятором вгору, щоб тепле повітря могло безперешкодно виходити природним способом.

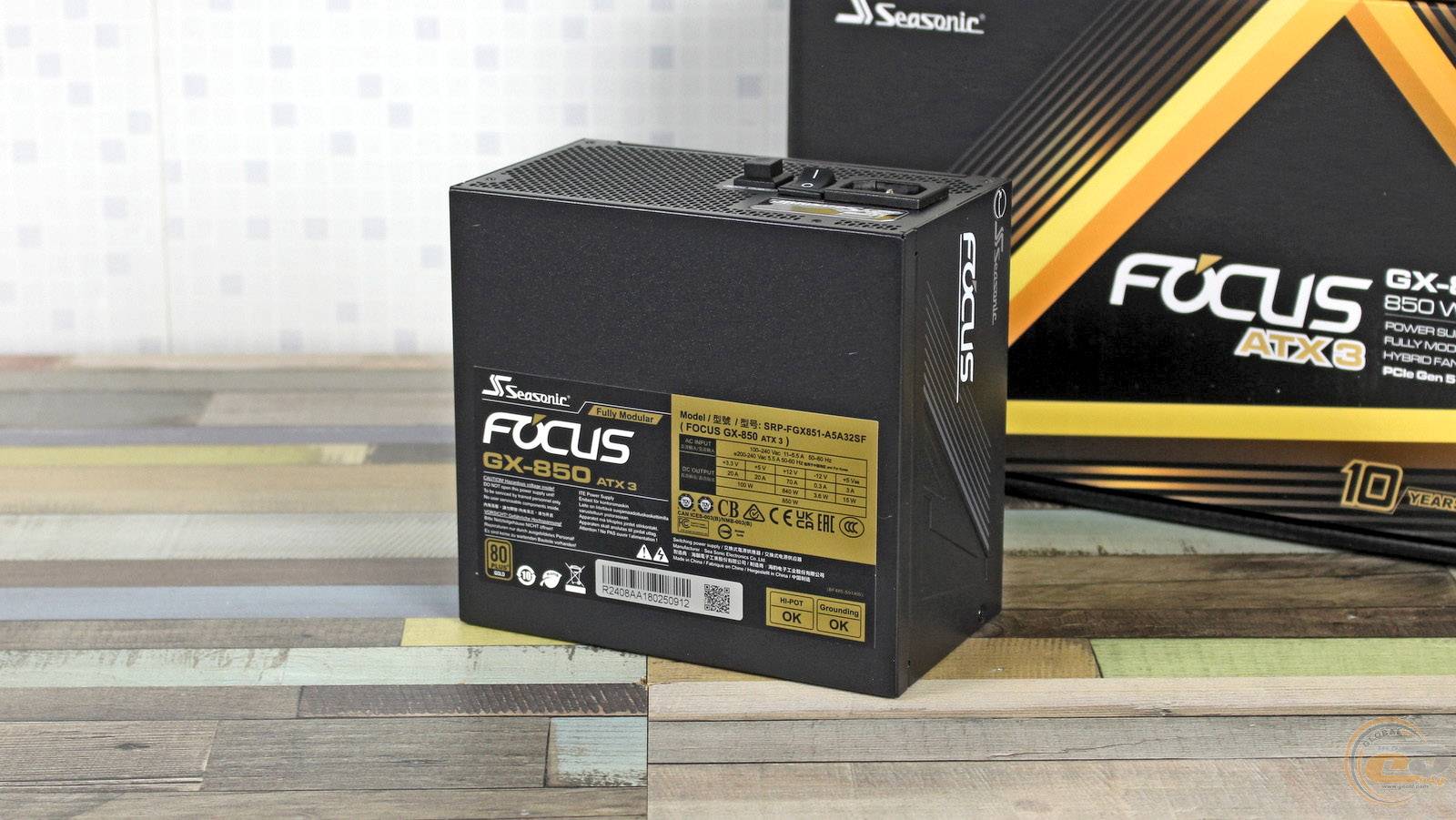

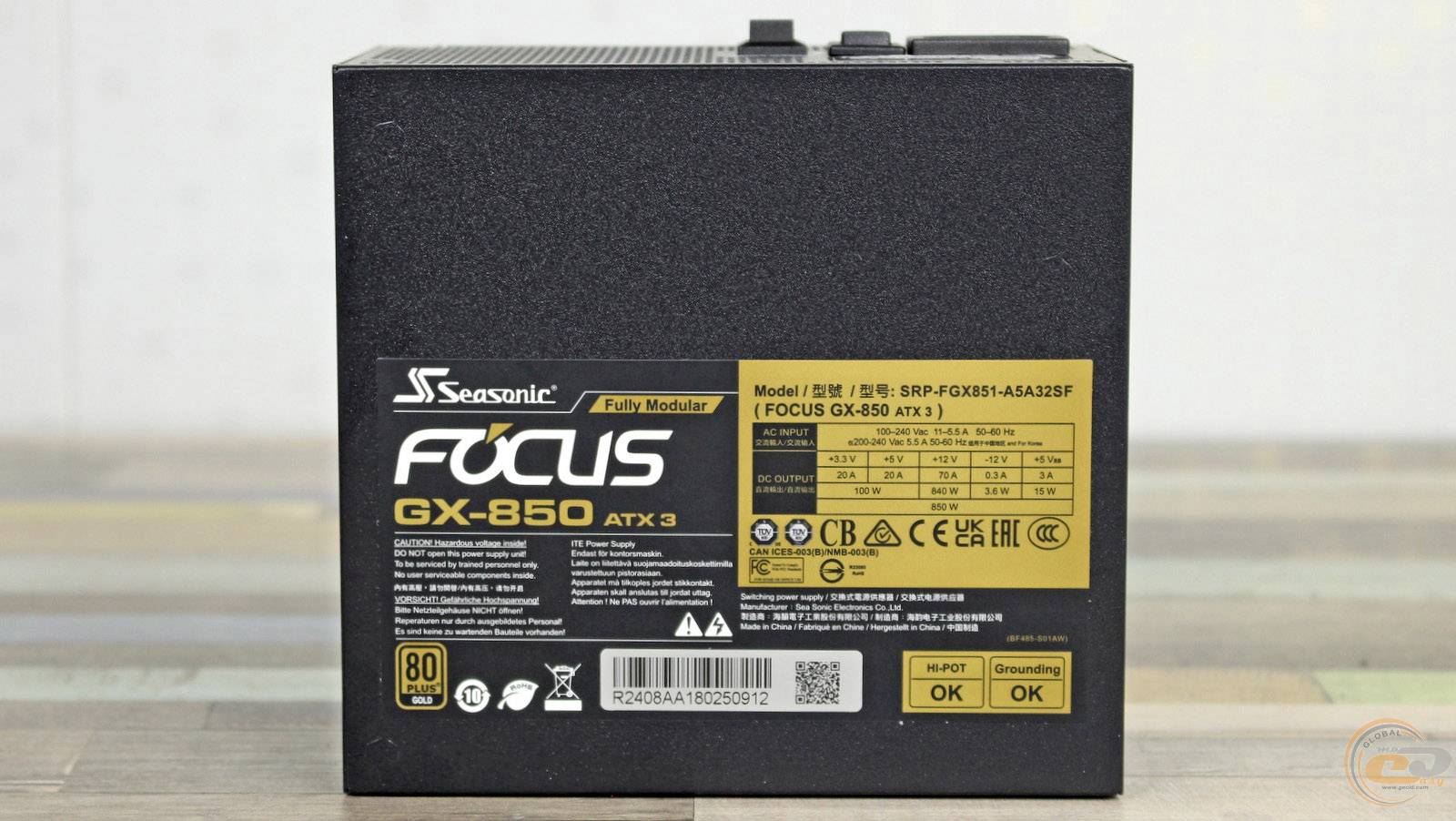

Обидві боковини містять на собі вказівку лінійки та декоративне штампування. І незалежно від того, як ви розташуєте пристрій, вентилятором догори чи донизу, орієнтація написів буде правильною.

Один із бокових гвинтів прикритий гарантійною пломбою, яку варто зберігати цілою протягом аж 10 років — за цей час система явно переживе не один апгрейд та зміну платформи.

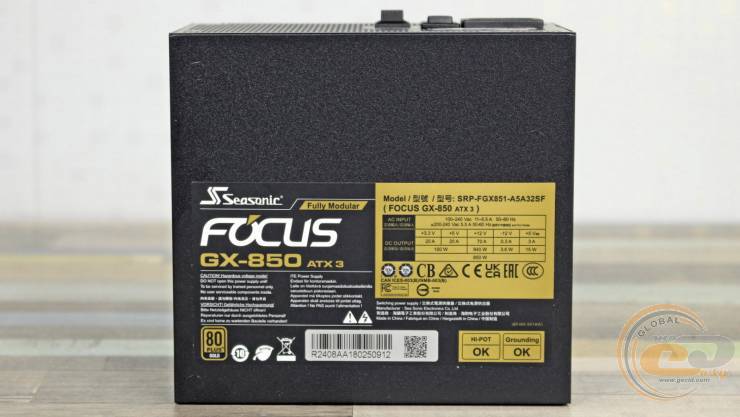

Що ж до вихідних показників, то вони залишилися незмінними. Так, 840 Вт із 850 Вт доступні по єдиній лінії +12В, для молодших +3,3В та +5В виділені цілком достатні 100 Вт або по 20 А на кожен канал. В свою чергу про високий ККД повідомляє сертифікат енергоефективності 80 PLUS Gold.

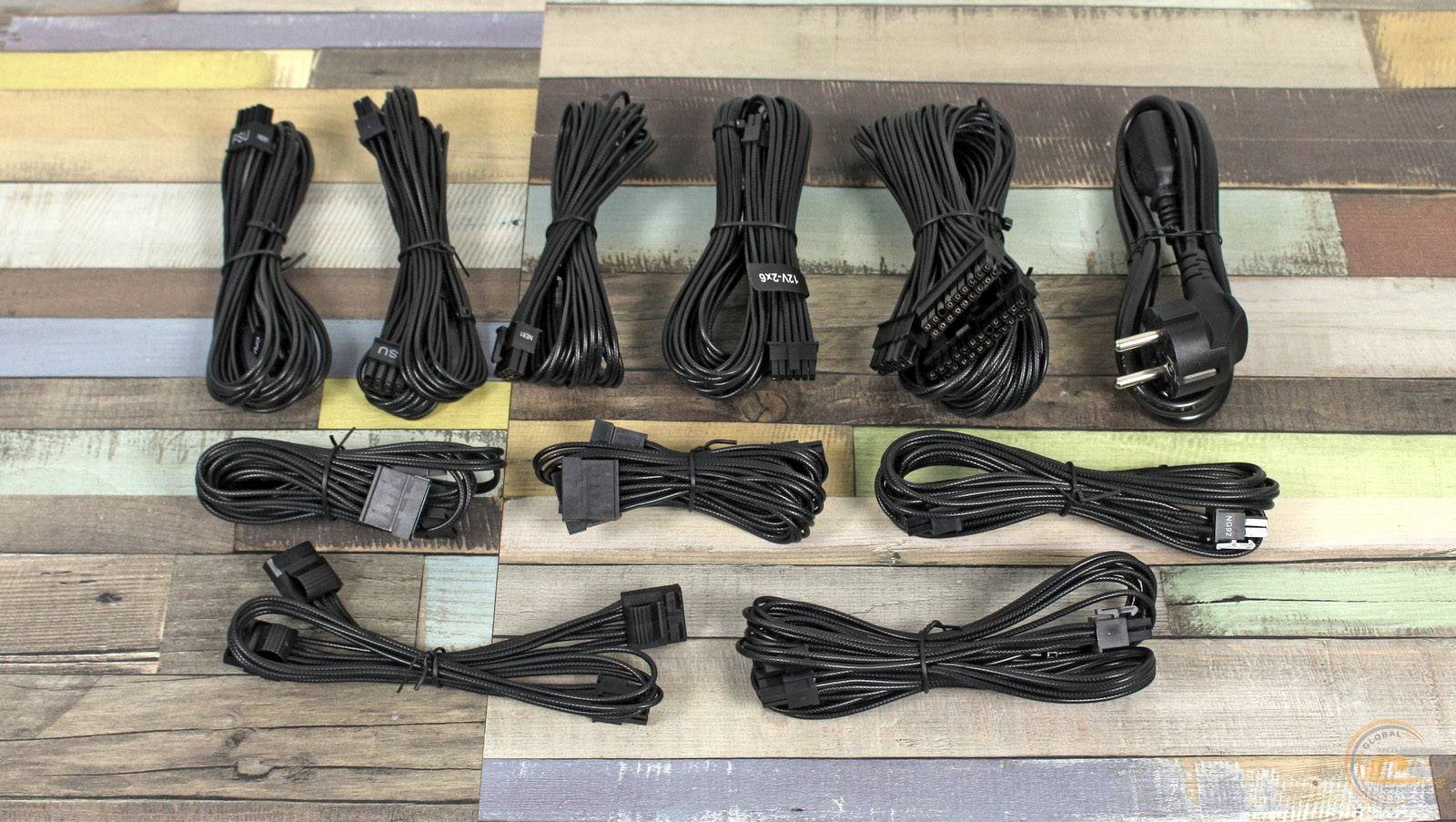

У Seasonic FOCUS GX-850 ATX 3.1 всі кабелі модульні й нагадують ті, що використовуються в серії Seasonic VERTEX. Так, це вже не плоскі кабелі-шлейфи, а круглі провода в нейлоновій ізоляції з фактурою під тканину, місцями об’єднані пластиковими стяжками.

Повна конфігурація системи кабелів виглядає наступним чином:

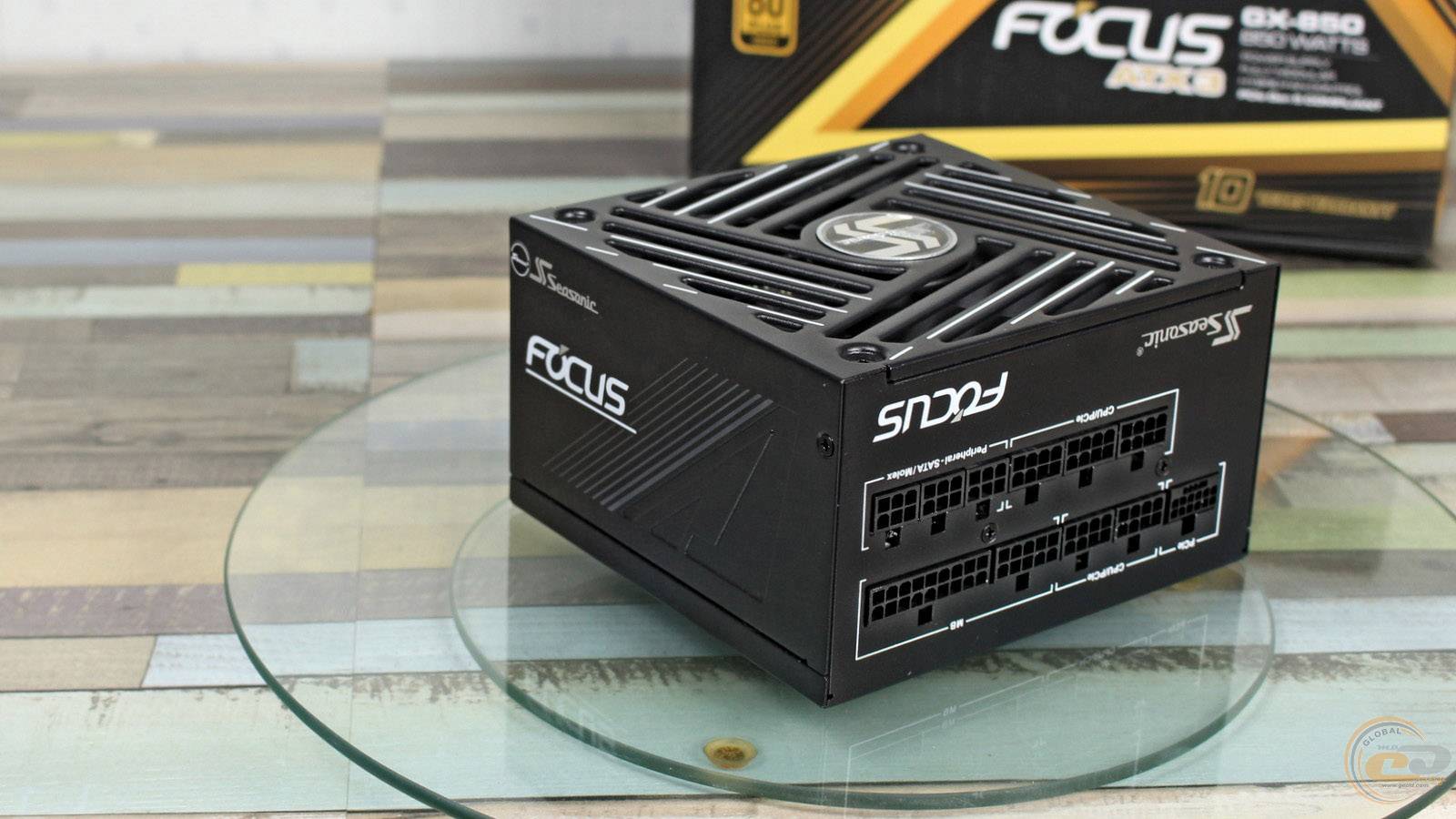

Основні конектори живлення Seasonic FOCUS GX-850 ATX 3.1 представлені 20+4-контактним ATX та парою 4+4-контактних ATX12V.

Для під’єднання відеокарт в наявності три роз'єми PCIe у 6+2-контактному виконанні на трьох окремих проводах. А також з'явився один 600-ватний PCIe 5.1, відомий як 12V-2x6.

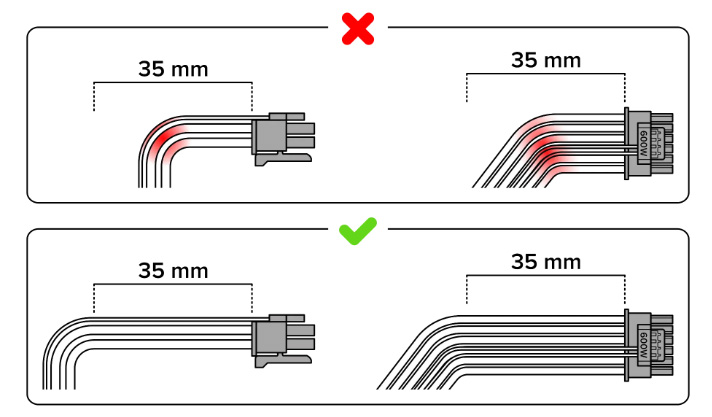

Щоб із останнім не виникло жодних труднощів, виробник радить дотримуватися правила «35 мм» при згинанні кабелю із даним конектором.

Роз’ємів для периферії також вистачає — тут маємо вісім SATA та три PATA на трьох кабелях. До речі, у кіловатника набір інтерфейсів повністю ідентичний 850-ватному рішенню, а от у 750-ватника на один 6+2-контактний PCIe менше.

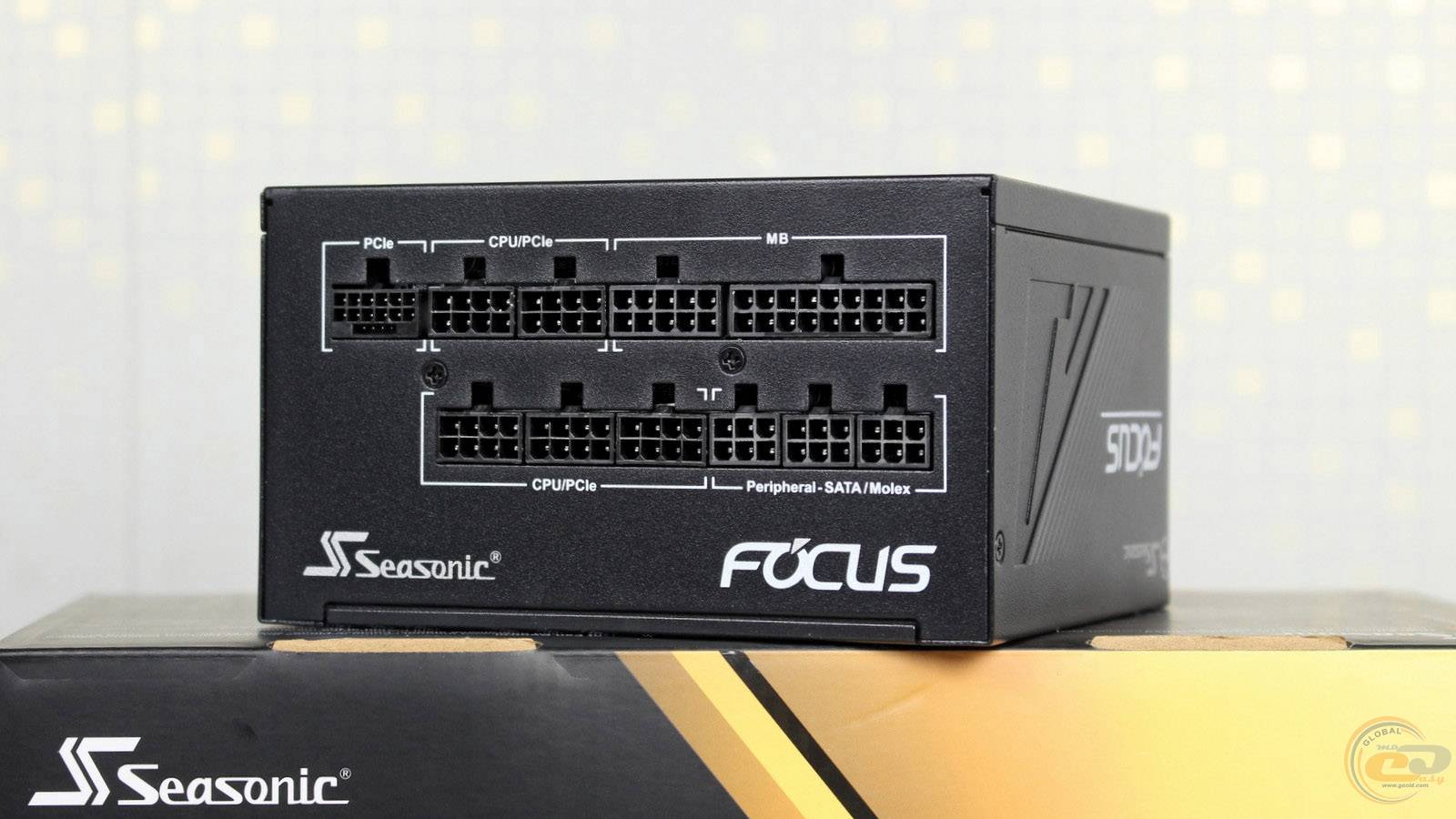

Оскільки всі конектори мають різну кількість контактів, форму та відповідні позначення, то проблем з під’єднанням кабелів до блока живлення виникнути не повинно.

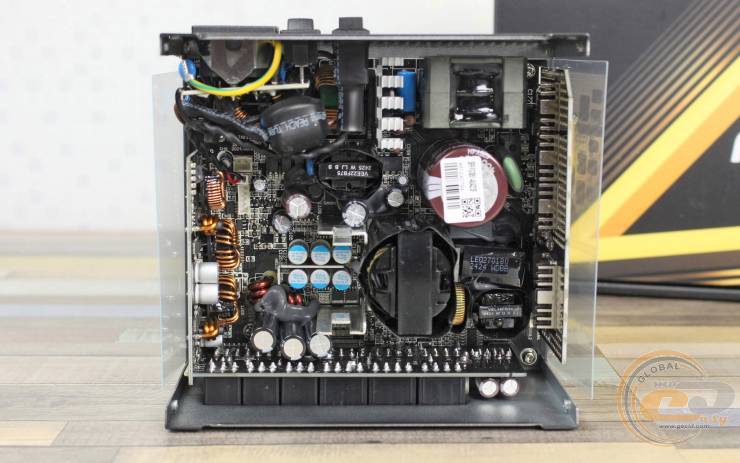

Внутрішня будова

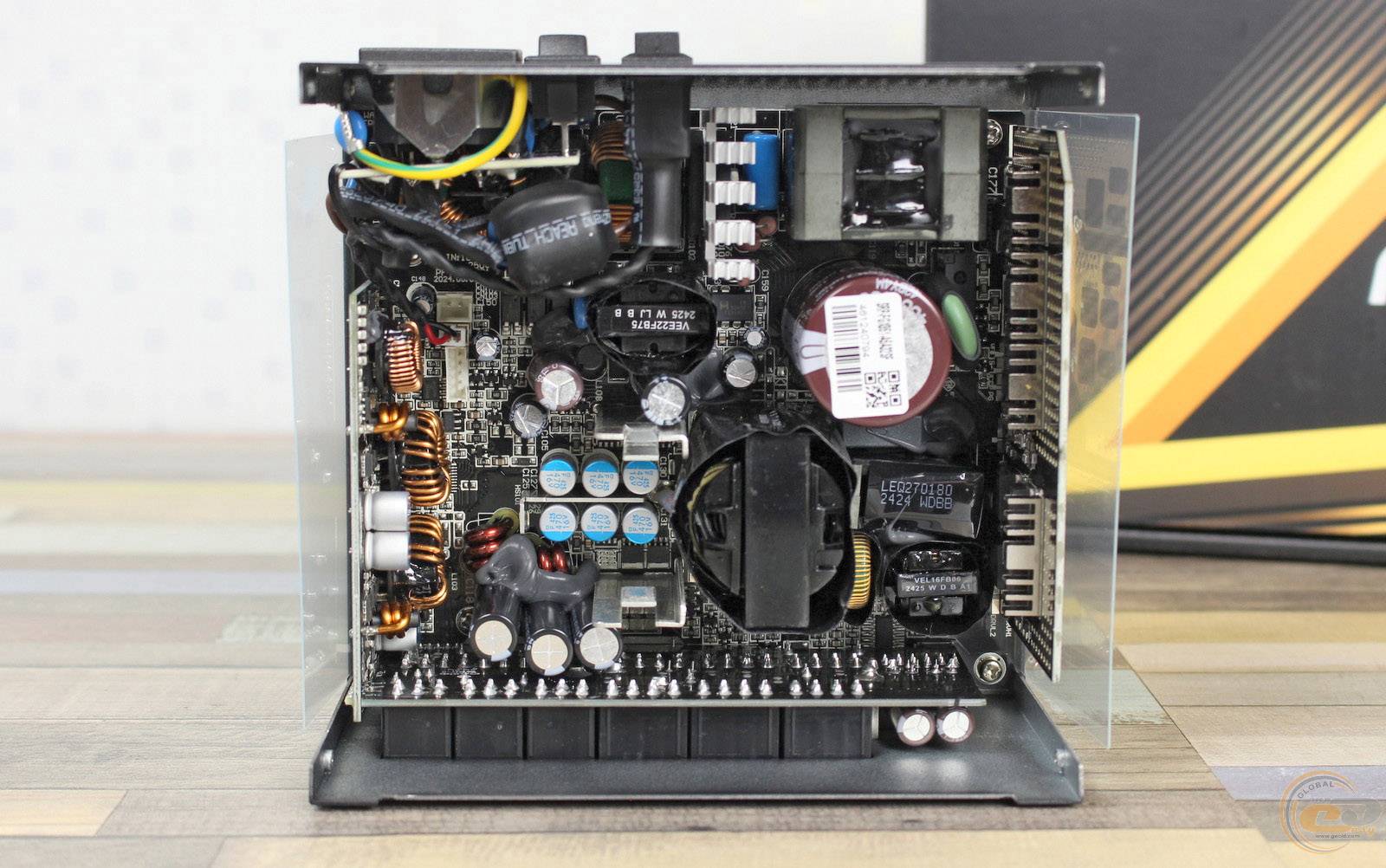

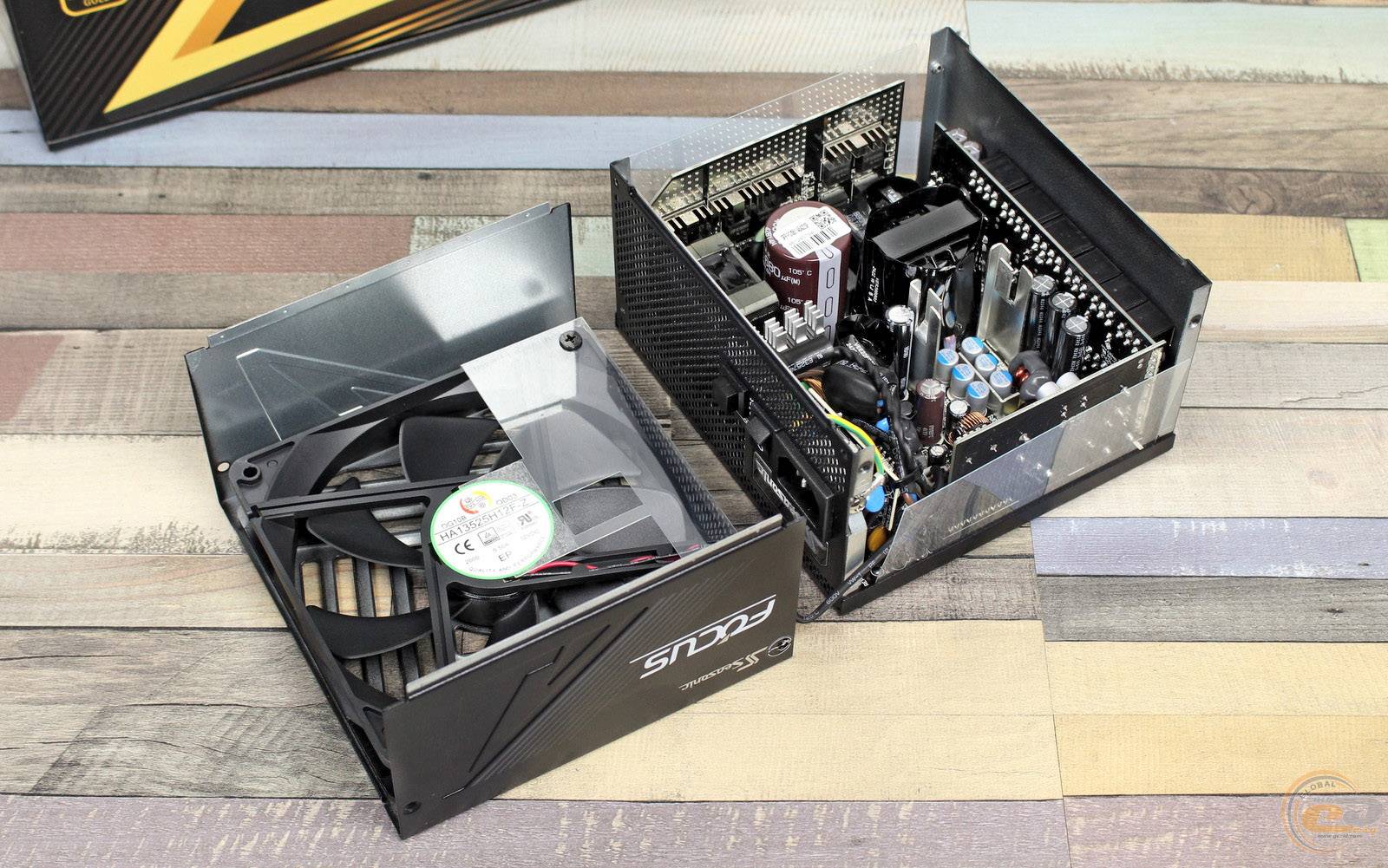

Як бачимо, зовні відбулося чимало змін. А наскільки суттєвими вони виявилися всередині?

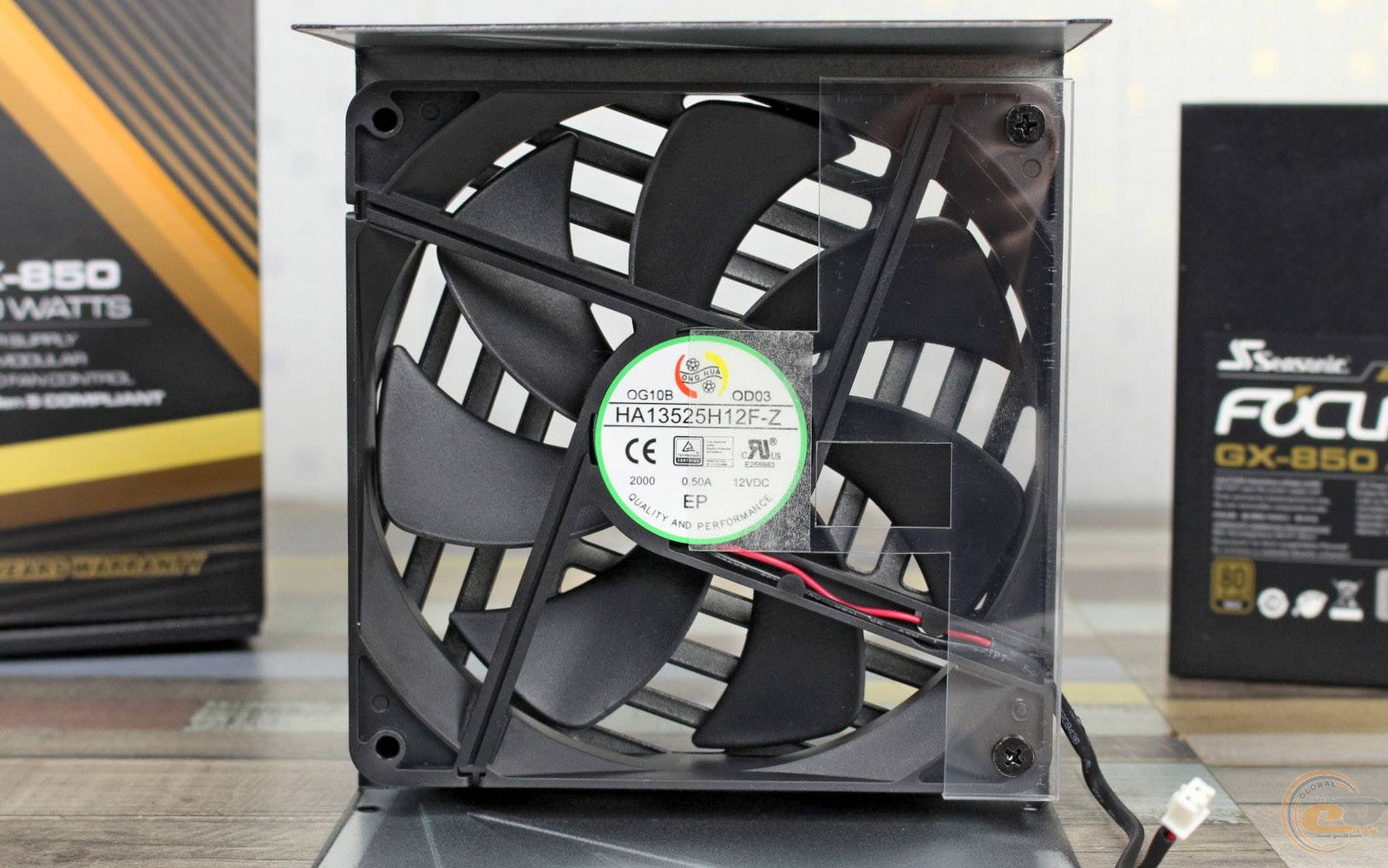

Вентилятор HONG HUA HA13525H12F-Z розміром 135 х 135 х 25 мм нам уже траплявся у моделях лінійок Seasonic VERTEX та Seasonic PRIME. Він під'єднується через 2-контактний роз’єм і споживає не більше 6 Вт (0,5 А при 12 В). При цьому його максимальна швидкість досягає 2000 об/хв, а високунадійність забезпечує гідродинамічний підшипник (FDB).

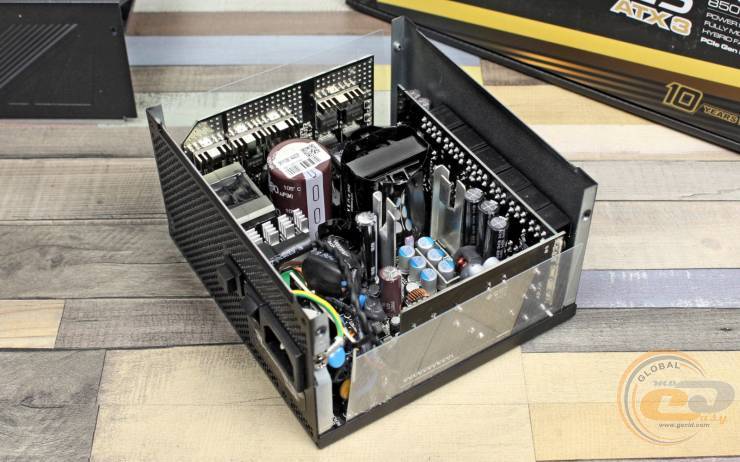

Що ж до радіаторів, то їх тут доволі багато. Кілька пластин та грабенів відводять тепло від транзисторів вторинного кола, а ще один охолоджувач — від діодних збірок.

В свою чергу силові елементи вузла коректора коефіцієнта потужності та ключі первинного кола розташовані на окремій платі, на якій припаяні і їхні радіатори. Такий підхід носить назву OptiSink Design і покликаний збільшити вільний внутрішній простір для більш ефективного охолодження компонентів. А ще, за словами виробника, це дозволило досягти 8-кратного збільшення тепловіддачі згаданих елементів.

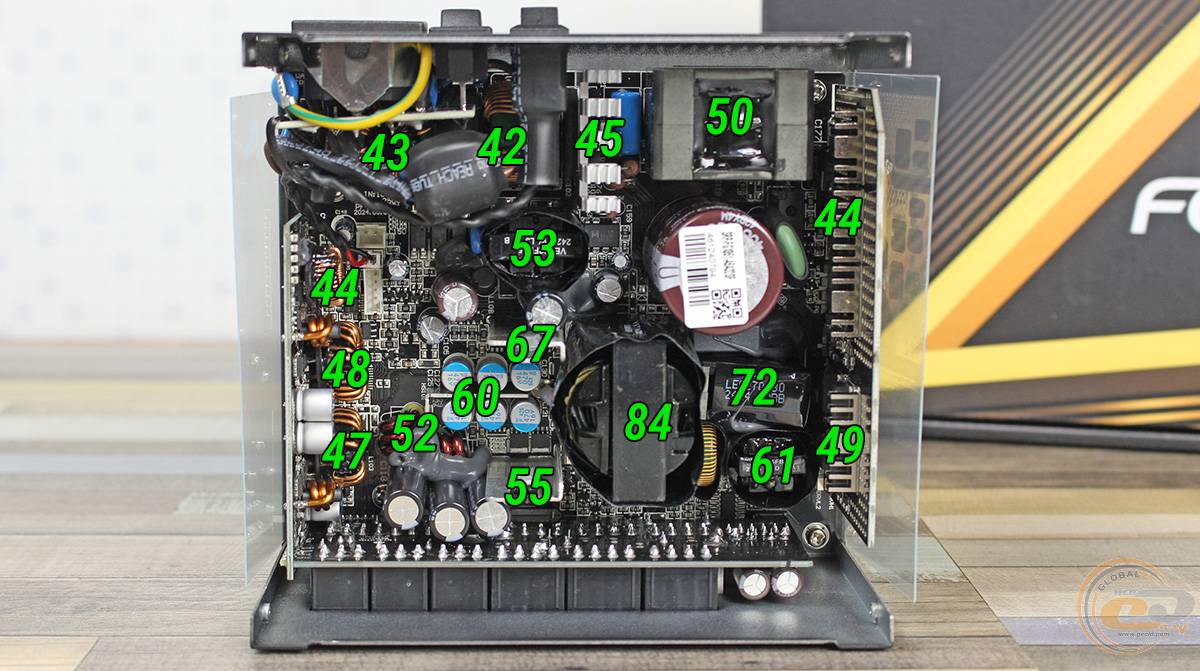

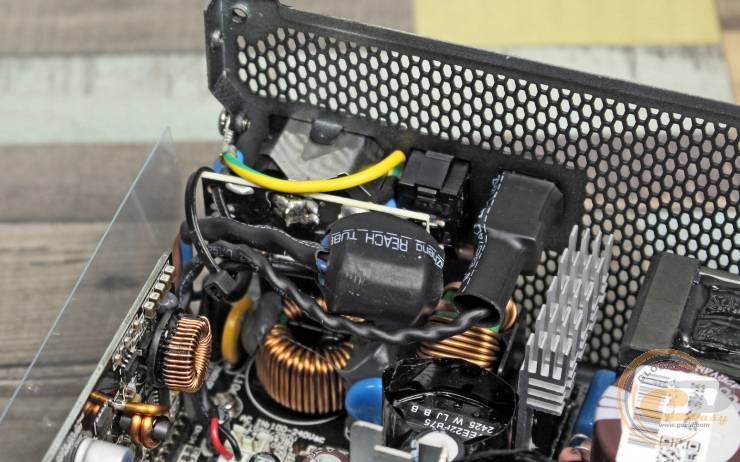

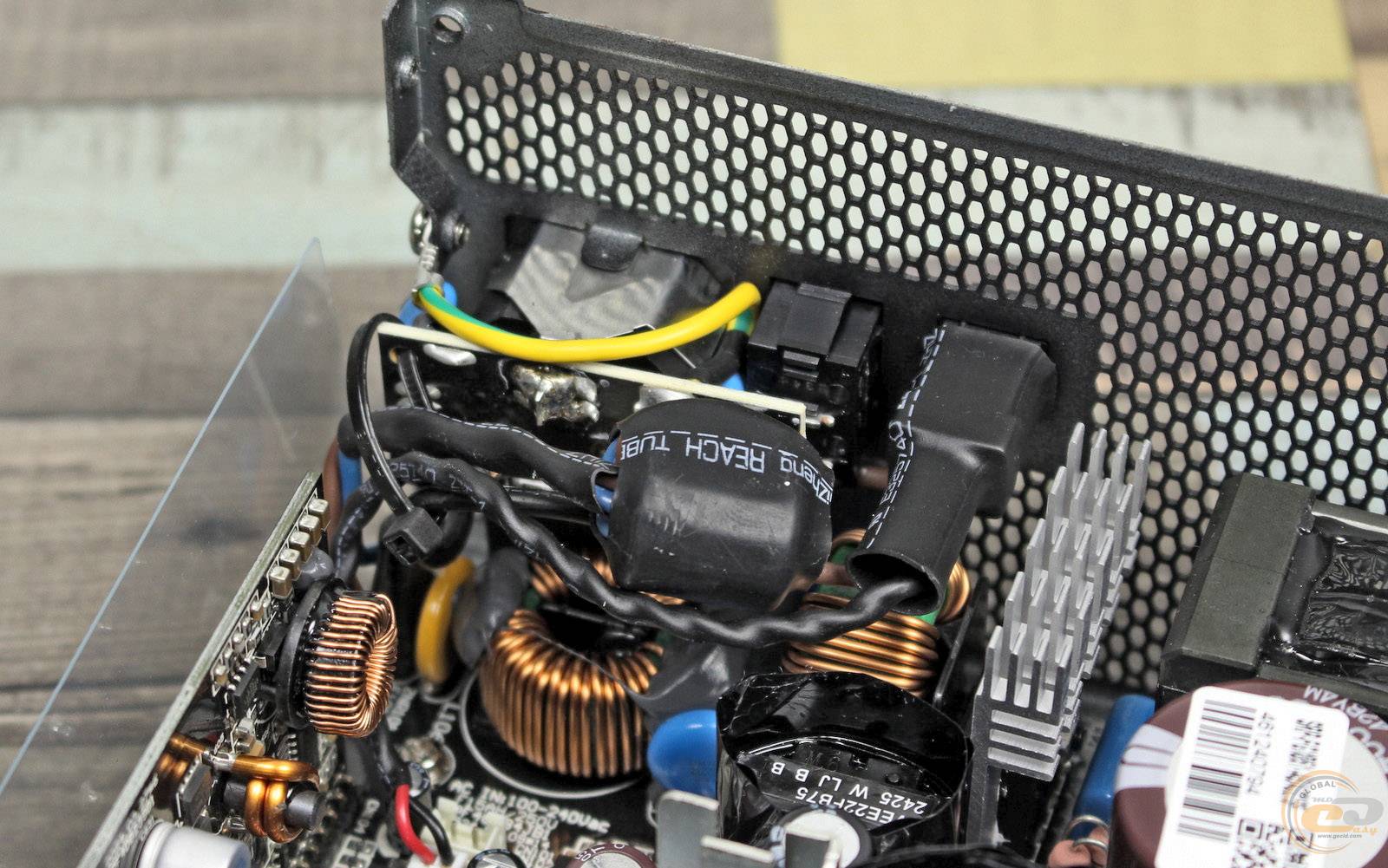

А тепер - про деталі. В первинному колі Seasonic FOCUS GX-850 (ATX 3) є усі необхідні складові електромагнітного фільтра: X- та Y-конденсатори, пара котушок, варистор для грозозахисту та плавкий запобіжник.

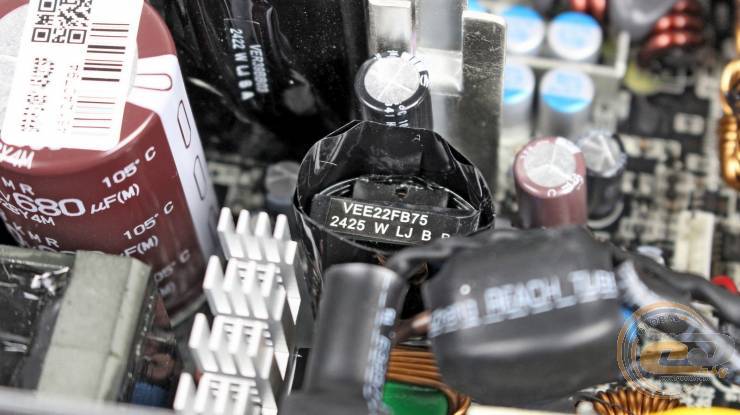

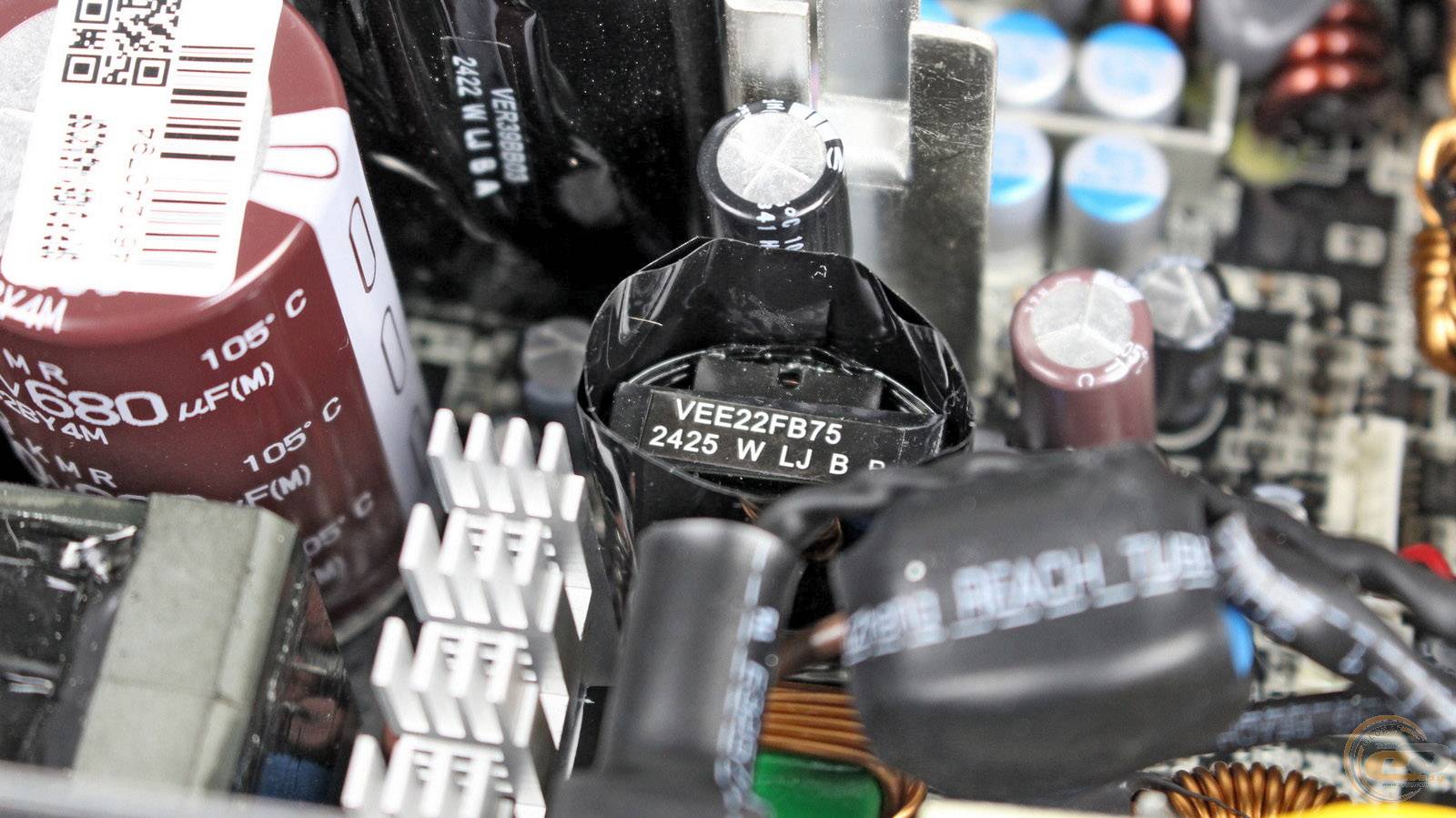

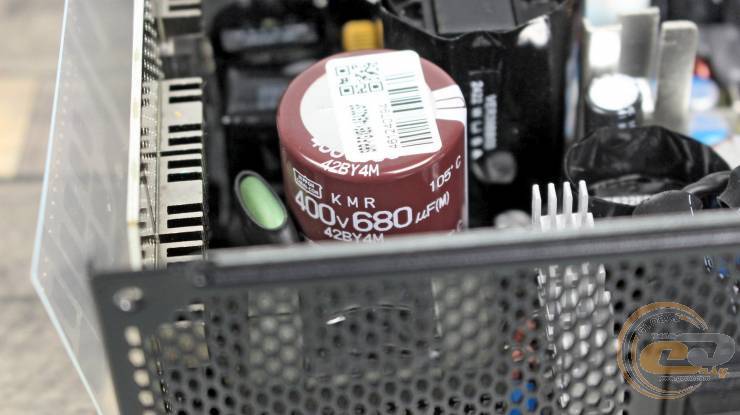

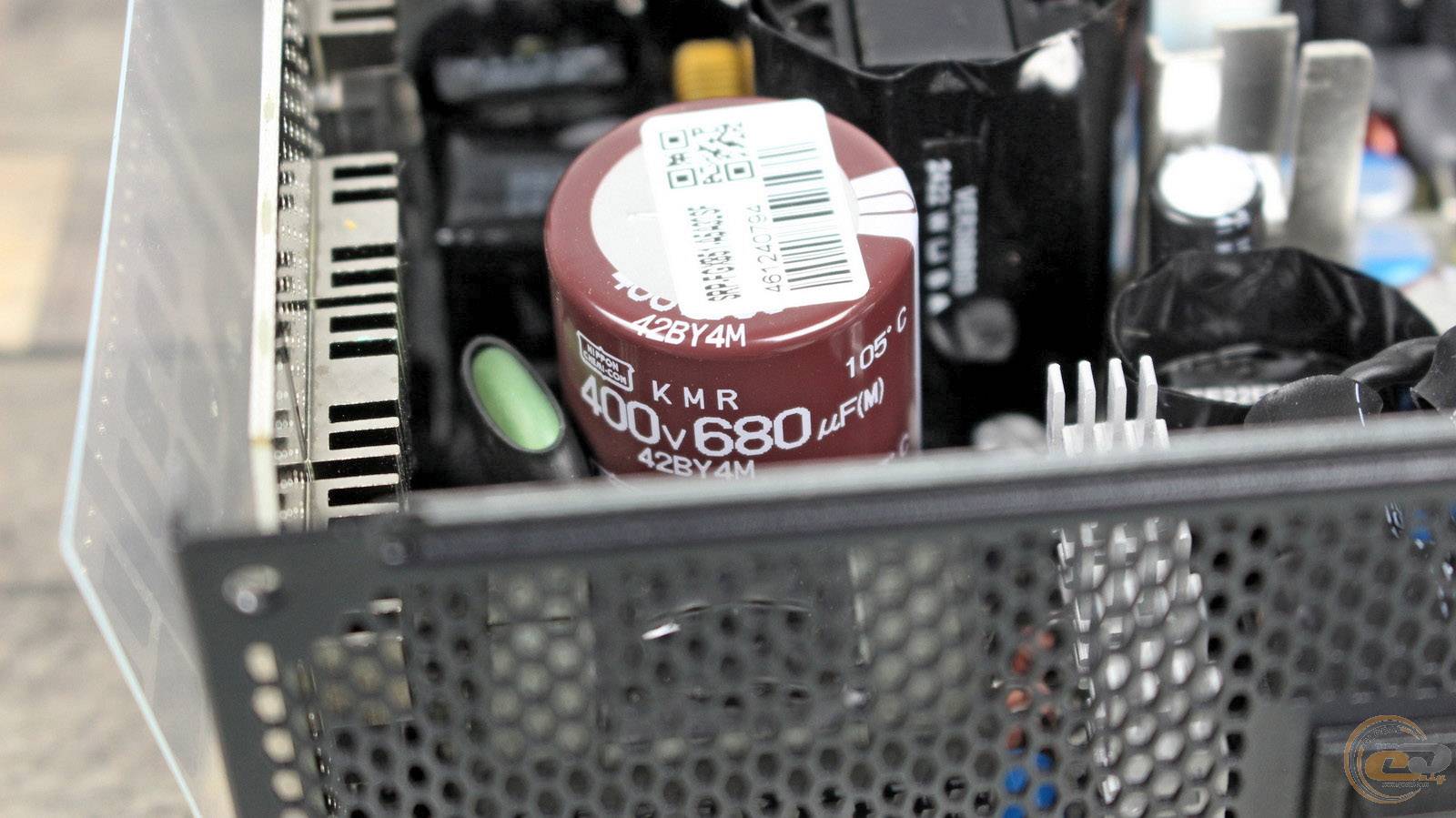

За діодними збірками видніється чималий дросель APFC у корпусі, терморезистор з реле для обмеження пускових струмів і вхідний конденсатор. Останній представлений високотемпературним електролітом від японської Nippon Chemi-Con ємністю 680 мкФ, що є досить хорошим показником як для 850-ватника.

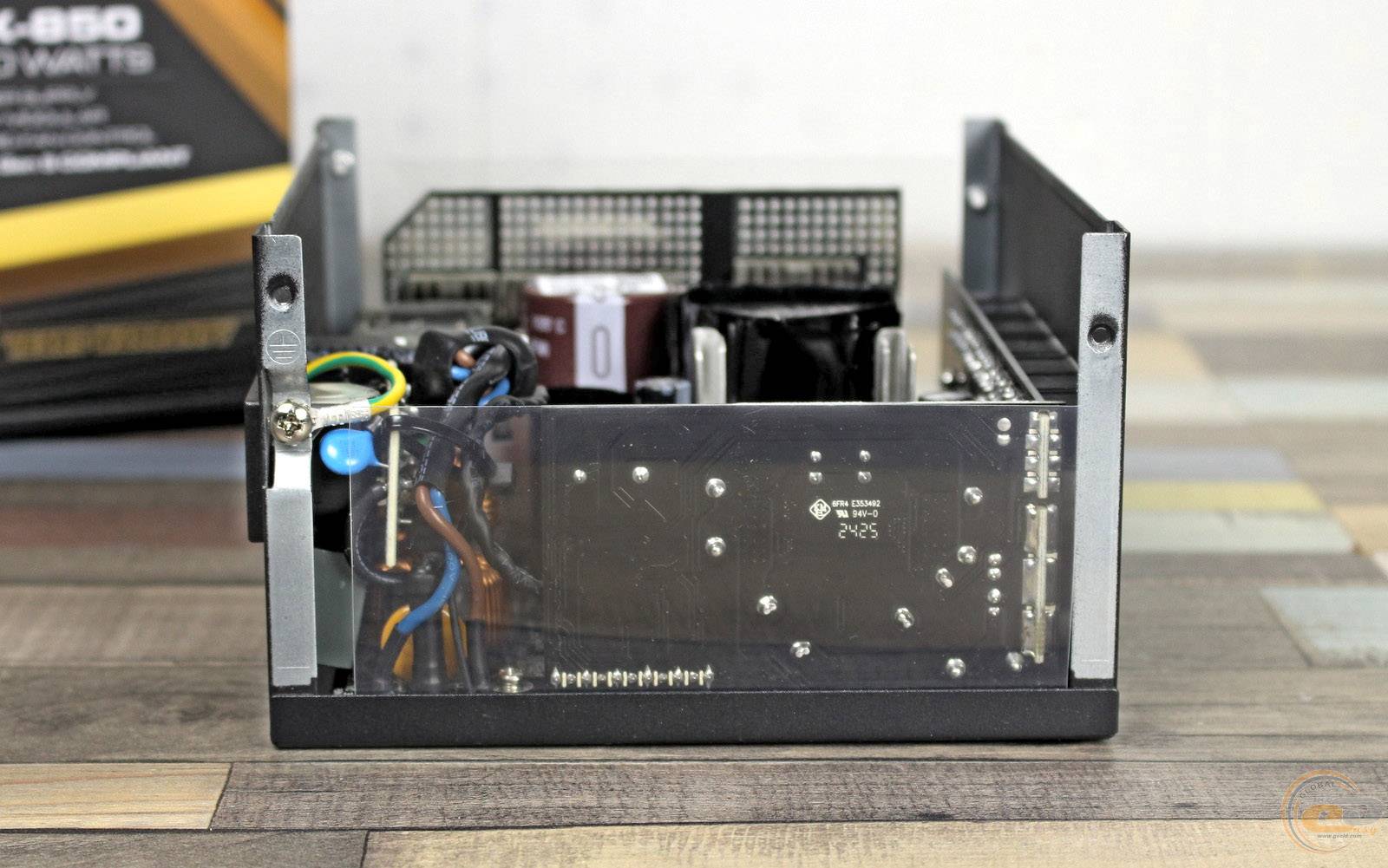

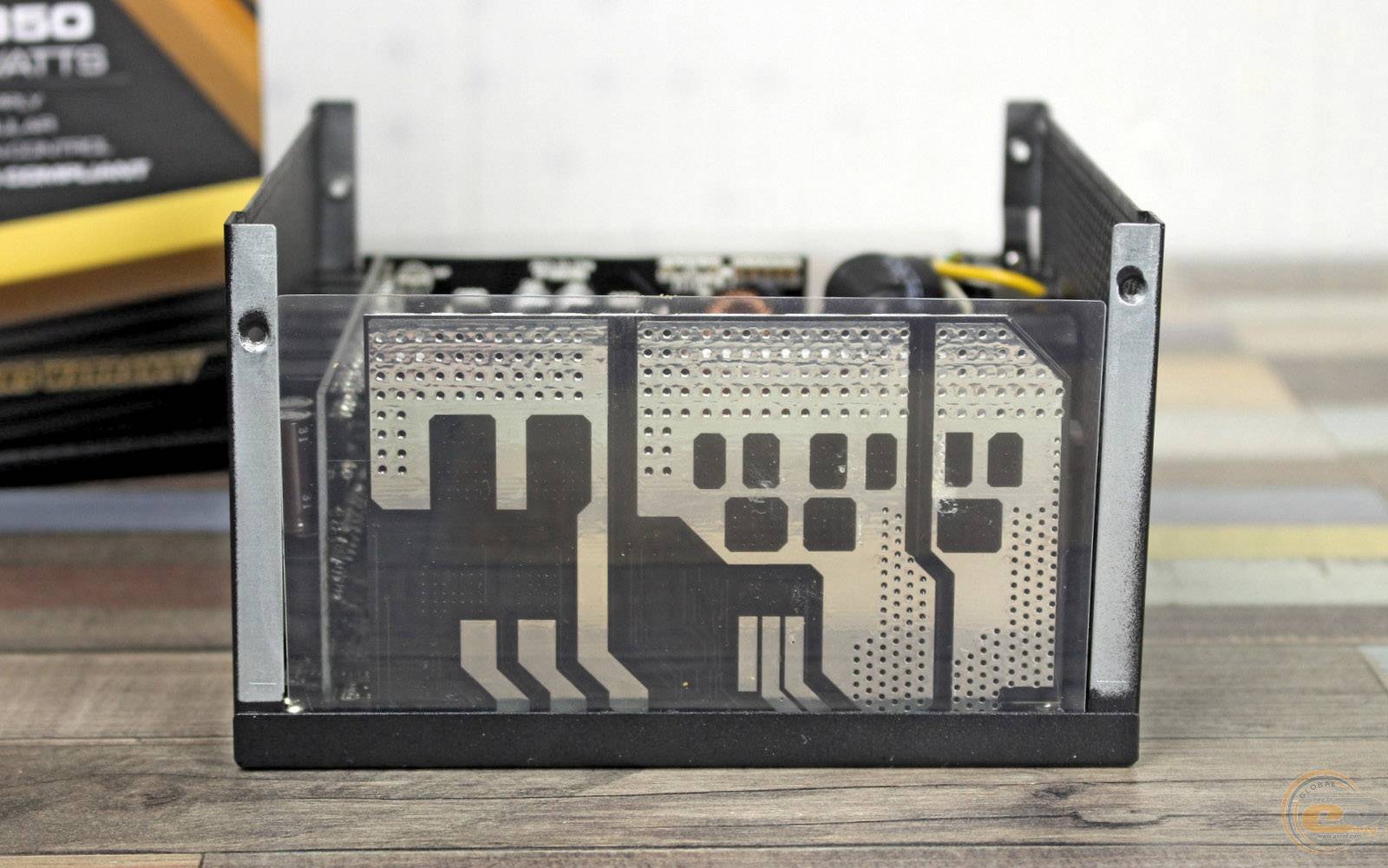

Тильна сторона дочірньої плати, розпаяної вздовж краю основної PCB, позбавлена яких-небудь елементів.

А от спереду на ній розташувалися сім силових елементів. Три з них належать до вузла APFC, і кожен отримав індивідуальний радіатор. Тут нам вдалося роздивитися транзистор AOB160A60 виробництва американської компанії Alpha & Omega Semiconductors (AOS).

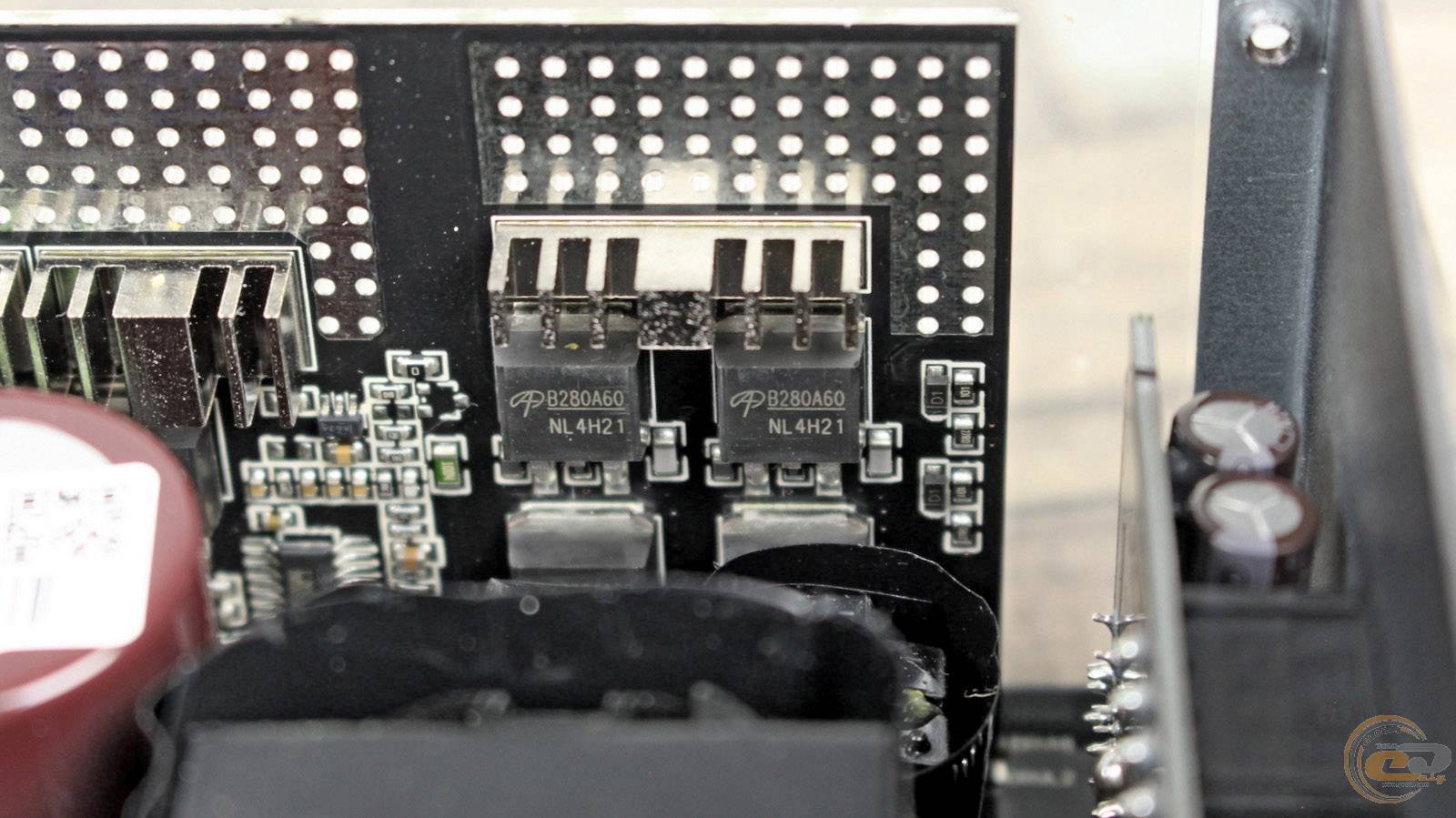

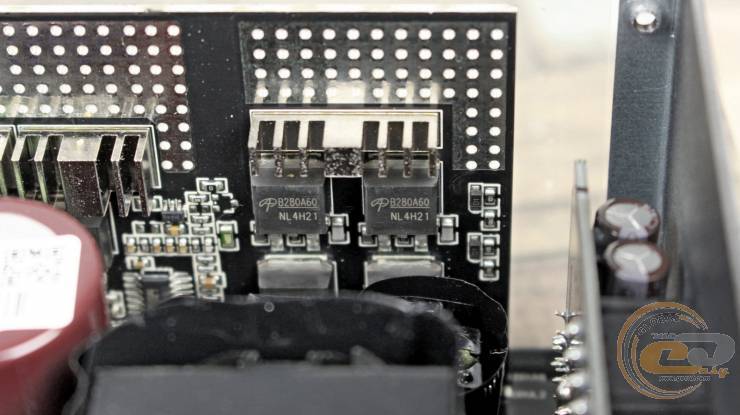

Ще один охолоджувач відводить тепло від чотирьох транзисторів первинного перетворювача AOS B280A60, які виступають ключами високоефективної повномостової схеми.

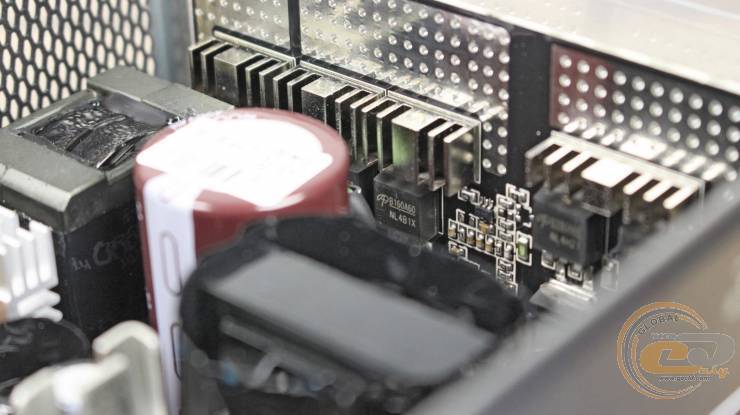

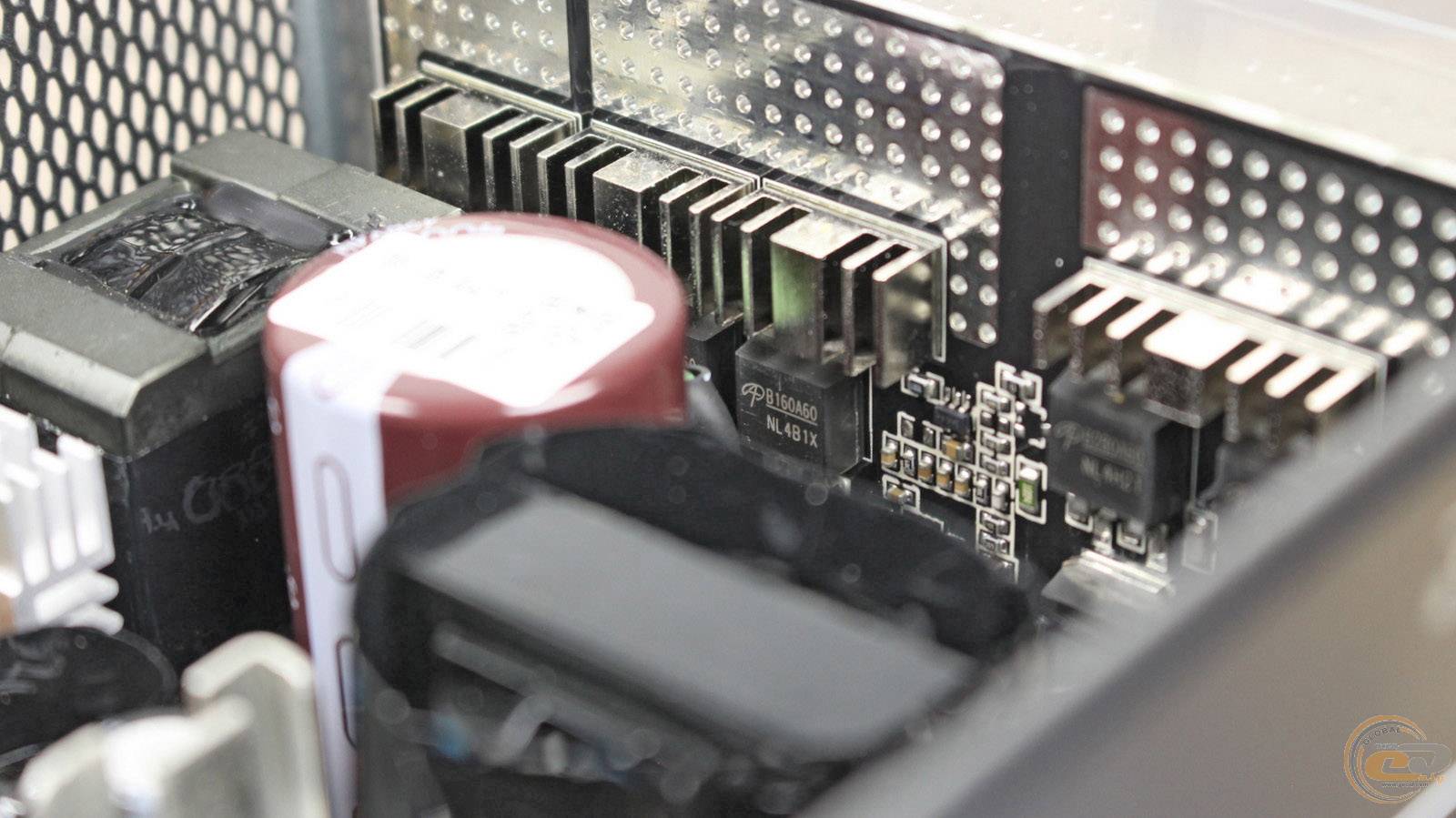

За головним трансформатором розпаяно чотири польових транзистори синхронного випрямляча, які відповідають за лінію +12В. Їх охолоджують розташовані поруч алюмінієві  «гребінці». Ще два посадкові місця порожні і, ймовірно, будуть задіяні у версії потужністю 1000 Вт.

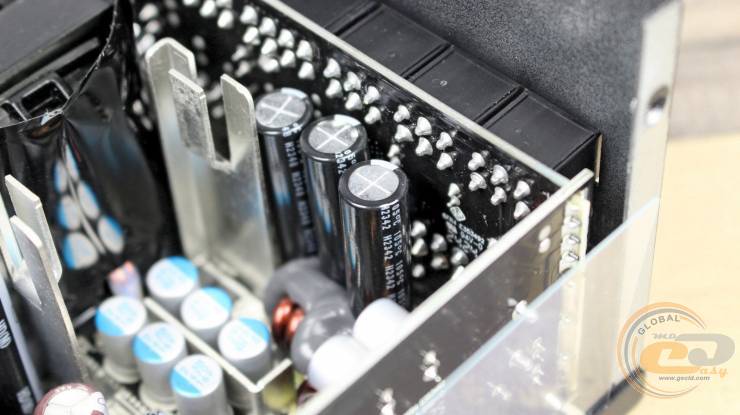

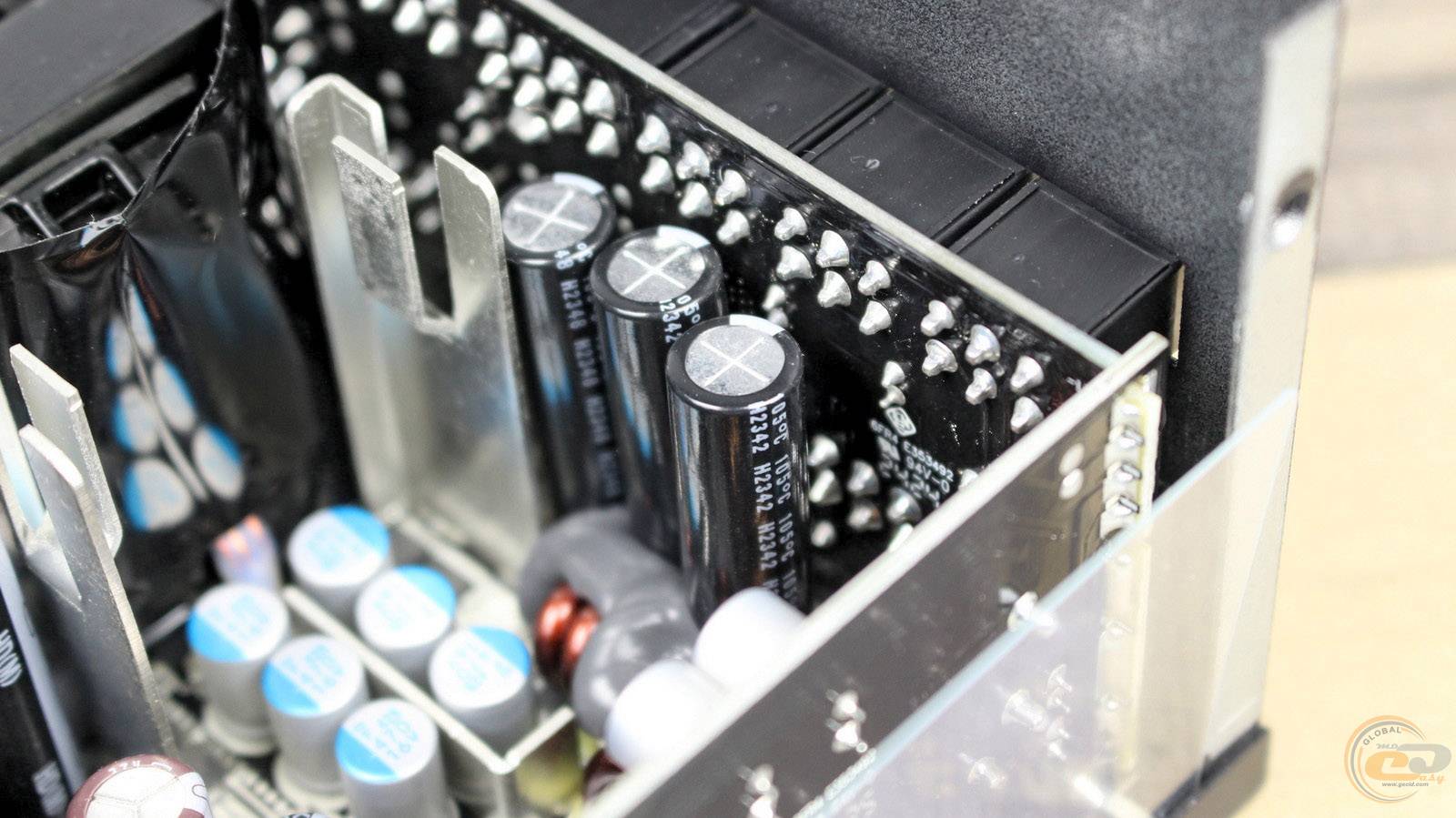

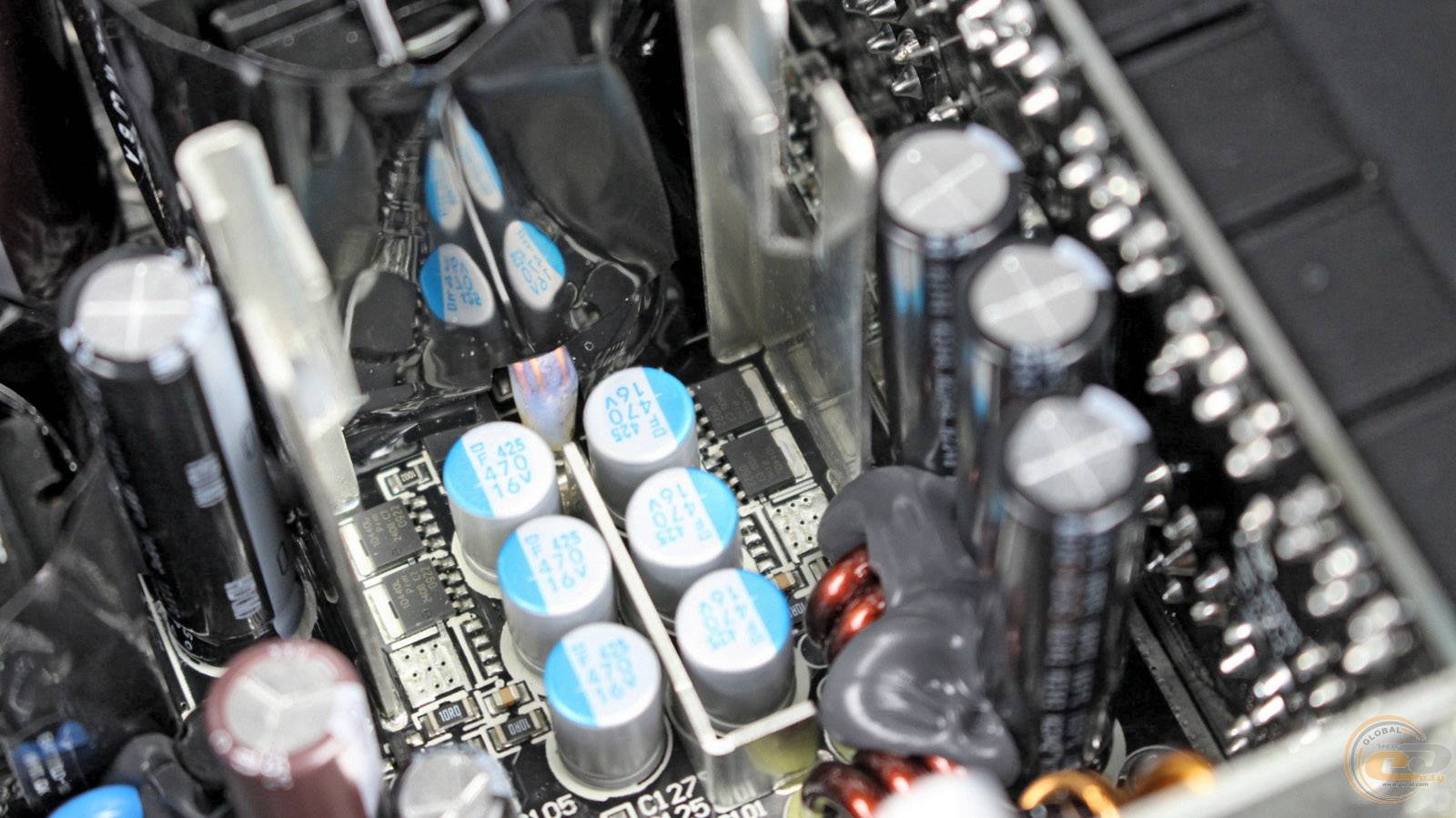

Тут же видно шість твердотільних конденсаторів від тієї ж японської Nippon Chemi-Con.

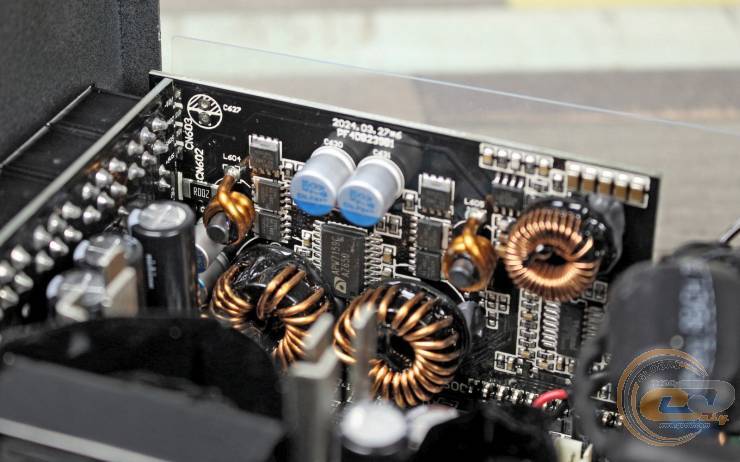

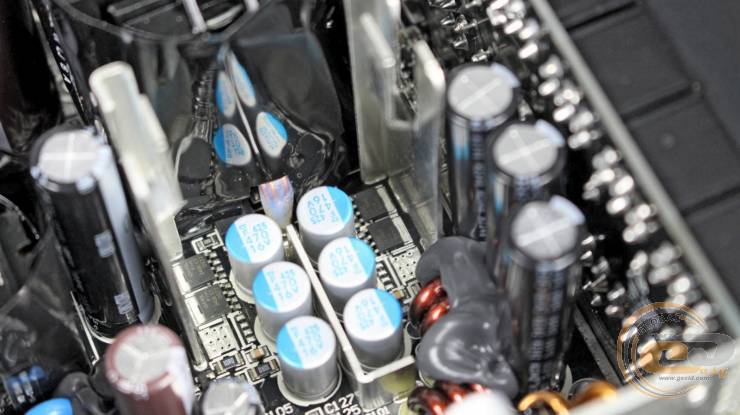

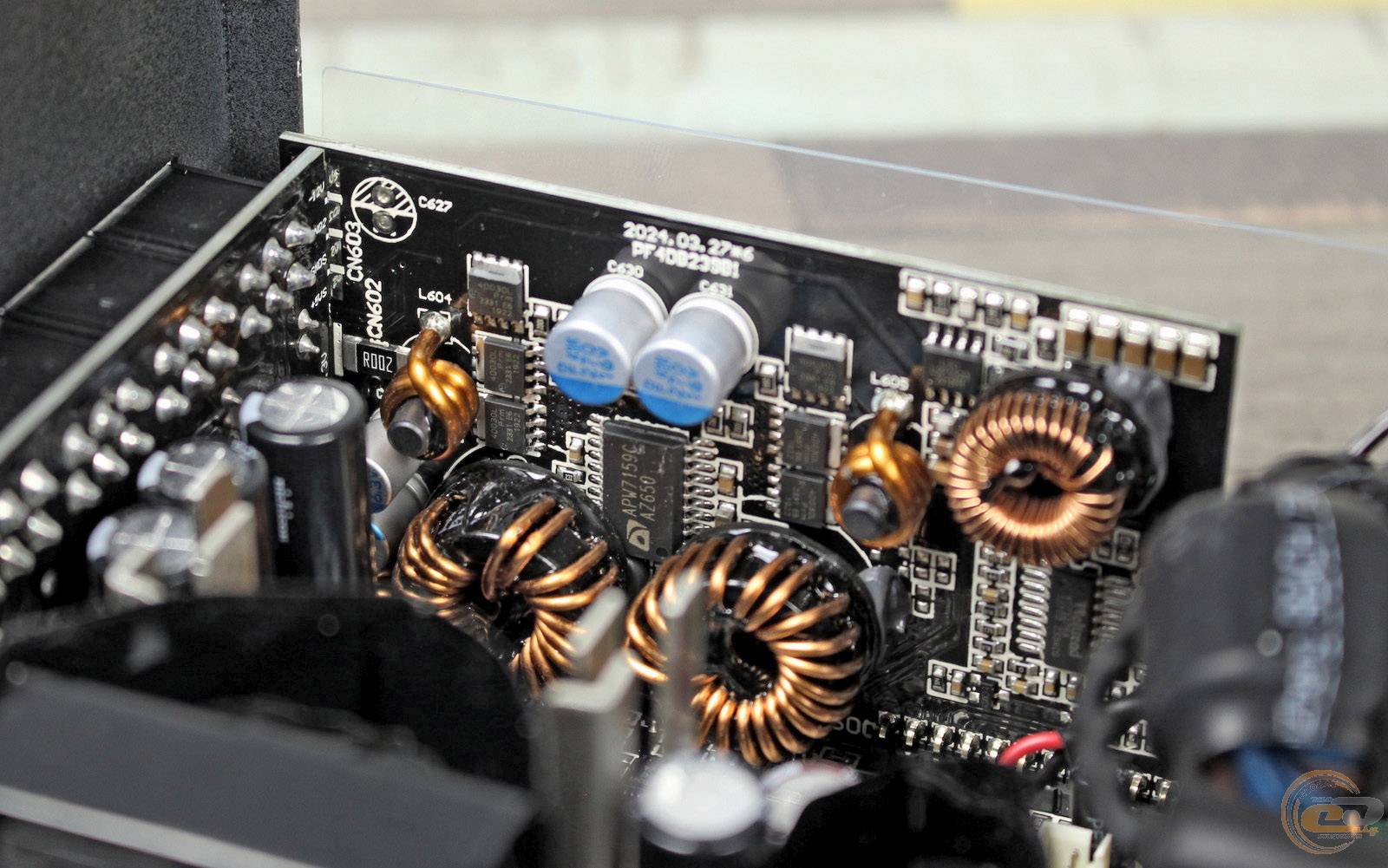

На ще одній вертикальній платі поруч розташовані складові елементи DC-DC-перетворювачів, які формують напруги +3,3В та +5В. В основі цьго вузла лежить досить поширений контролер APW7159C.

Є в Seasonic FOCUS GX-850 (ATX 3) ще одна плата, з модульними роз’ємами. Як і інші, вона з’єднана із основною PCB без використання проводів. А поруч розпаяні японські високотемпературні електроліти від nichicon.

Та й в інших вузлах пристрою використовуються лише японські конденсатори, що й дозволяє виробникові давати на нього аж 10-річну гарантії. Окрім того, впровадження автоматизованої технології поверхневого монтажу мінімізує ймовірність помилок, спричинених людським фактором.

Також згадаємо і про повний набір реалізованих тут захистів:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перевантаження за струмом кожного каналу (OCP);
• від перегрівання (OTP).

Крос-навантажувальні характеристики

А тепер глянемо, як все це працює на практиці. Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу. Втім, виробник заявляє про підтримку Tight Voltage Regulation для трьох основних ліній +3,3В, +5В і +12В, на яких обіцяють більш вузькі межі відхилень — усього ±3%.

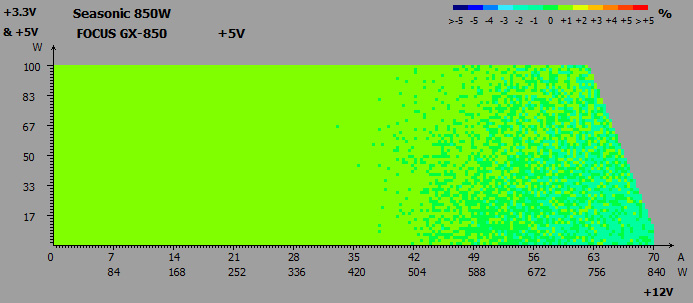

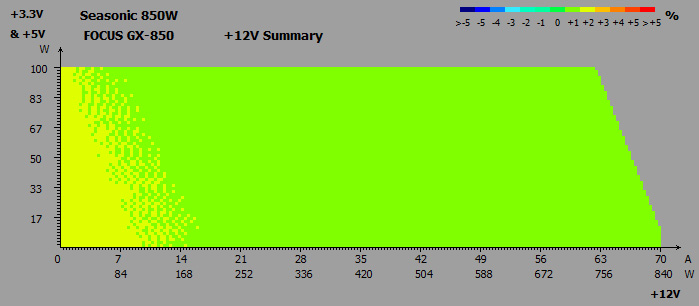

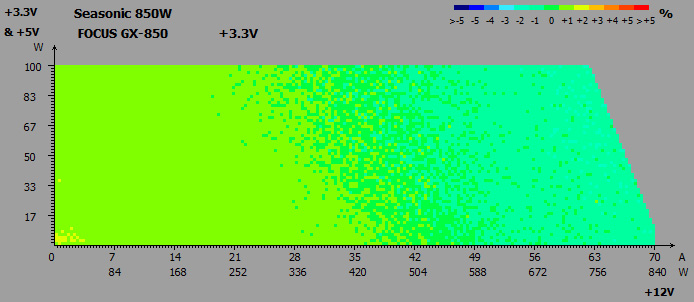

Під час крос-навантажувальних тестів на основних лініях живлення Seasonic FOCUS GX-850 ATX 3.1 були зафіксовані такі відхилення:

• лінія +3,3В: від -1% до +1%;
• лінія +5В: від -1% до +1%;
• лінія +12В: від +1% до +2%.

Напруга на всіх трьох каналах змінюється у досить вузьких межах — від -1% до +2%. А 12-вольтова лінія до того ж потішила відсутністю просідань нижче номіналу.

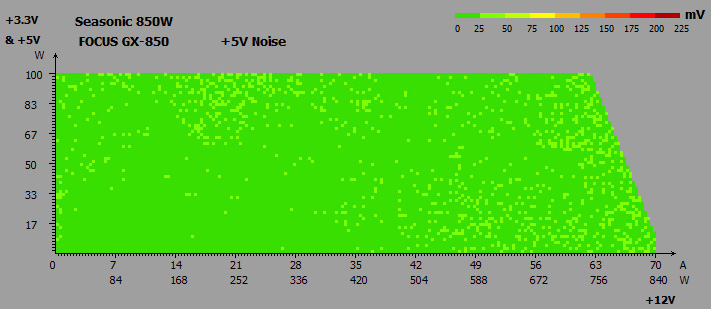

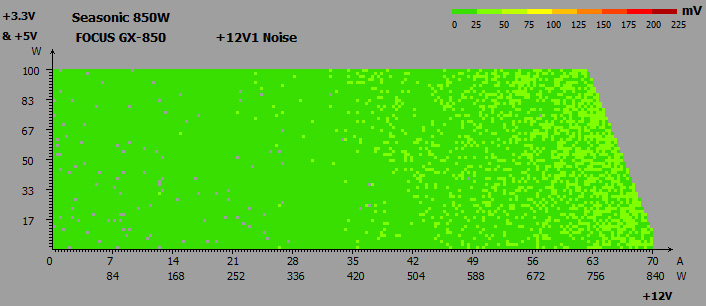

Шуми і пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

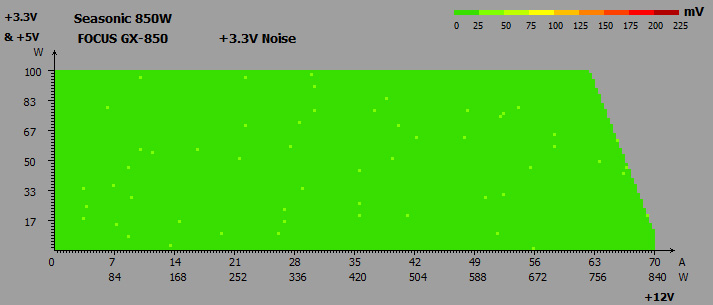

З пульсаціями все також у повному порядку — на всіх трьох лініях вони не перевищували 50 мВ.

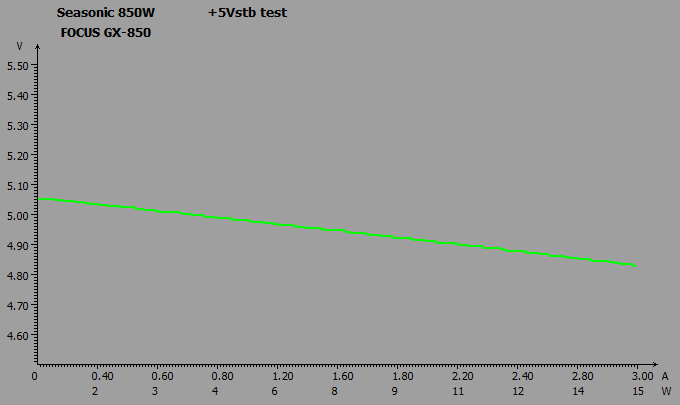

Чергова лінія живлення + 5VSB

Не викликав зауважень і стан чергової лінії живлення. Залежно від навантаження, напруга на ній змінюється в допустимих межах: від 5,05 до 4,83 В (від +1,0% до -3,5%), не виходячи за рамки ±5%. І так, для цього каналу Tight Voltage Regulation заявлено не було.

PF

Таблиця, що показує зміну PF залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC Seasonic FOCUS GX-850 ATX 3.1 також працює належним чином. Так, при споживаній потужності в 170 Вт коефіцієнт PF перевершив 0,9, що і очікувалося відповідно до вимог стандарту 80 PLUS. Максимальне ж його значення досягає 0,99.

ККД

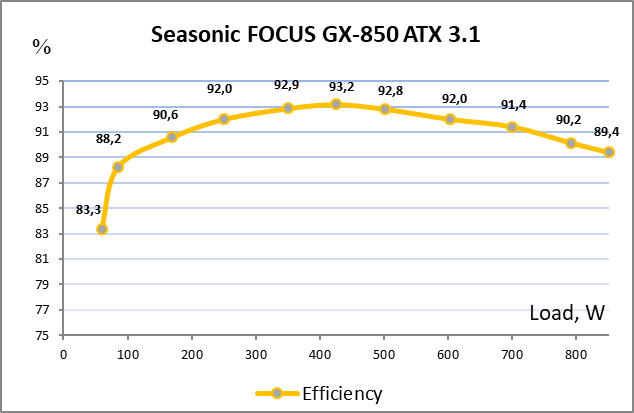

Також ми провели тест енергоефективності при різних навантаженнях, який підтвердив відповідність блока живлення заявленому стандарту 80 PLUS Gold. Так, при навантаженні 20%, 50% і 100% від номінальної потужності ККД перевищував 90%, 92% і 89% відповідно.

З такими показниками пристрій відповідає також і вимогам сертифікату Cybenetics Platinum. Останній до того ж передбачає високу ефективність чергової лінії живлення +5VSB (>75%) та високий рівень PF (≥97%).

Система охолодження і температурний режим

Що ж до акустичного комфорту, то в Seasonic FOCUS GX-850 ATX 3.1 з цим усе гаразд. При увімкненому гібридному режимі роботи вентилятора до позначки 300 Вт блок живлення працює абсолютно безшумно.

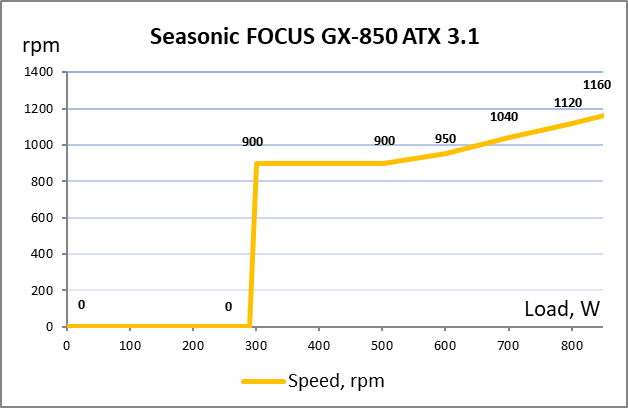

Незалежно від обраного режиму, вертушка стартує зі швидкістю 670 об/хв і аж до позначки 700 Вт працює дуже тихо. А наявність зони гістерезису дозволяє уникати ситуації, коли вентилятор постійно вмикається і вимикається, балансуючи між двома режимами роботи.

І навіть при навантаженні понад 700 Вт пропелер тихо обертається при максимум 1160 об/хв. Дуже схожим чином працює система охолодження пристроїв із лінійки Seasonic VERTEX GX.

До речі, виробник згадує про відповідність новинки сертифікату Cybenetics A-, який вказує на дуже низький рівень шуму — до 30 дБ. Це ж стосується і моделей даної лінійки потужністю 750 та 1000 Вт.

Хоча рівень шуму тут дійсно низький, але йти на компроміс із нагріванням не довелося. Так, після 15-хвилинного 800-ватного навантаження головний трансформатор нагрівся до 84°C, а інші вузли залишалися ще холоднішими. Загалом, отримані температури є цілком прийнятними та далекими від критичних.

OverLOAD

При навантаженні 1000 Вт, а це майже +18% до номінальної потужності, значення вихідних напруг і далі залишалися в нормі. А от при 1050 Вт уже спрацьовував захист від перевантаження за потужністю (OPP).

Практичні випробування на реальній конфігурації

А як даний блок живлення поводить себе на реальній комп'ютерній системі? Для її збірки був задіяний процесор AMD Ryzen 9 5900X з TDP 105 Вт в парі з двома відеокартами: 450-ватною ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition та 220-ватною ASUS Prime Radeon RX 9070 OC Edition.

Компонент	Модель
Процесор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
РСО	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативна пам’ять	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Відеокарти	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition ASUS Prime Radeon RX 9070 OC Edition
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне навантаження», яке створювалося за допомогою тесту AIDA FPU та тесту для завантаження відеокарти FurMark Donut (GK) в утиліті MSI Kombuster. Енергоспоживання системи вимірювалося за допомогою ватметра Seasonic PowerAngel, а напруги на трьох основних лініях — мультиметром MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Навіть дуже потужна система з парою відеокарт не змогла просадити напруги на трьох основних каналах нижче номіналу. Максимальне відхилення становило всього 2,7%, що вписується в заявлені виробником ±3% (Tight Voltage Regulation). Що ж до різниці між значеннями в простої та при навантаженні, то вона складає ну дуже скромні 0,1-0,9%.

Загалом же можливостей 850-ватного блока живлення із запасом вистачить практично для будь-якої топової збірки з однією відеокартою. А при встановлення чогось більш енергоефективного ніж GeForce RTX 5090 ще й буде присутній запас для розгону комплектуючих.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, тестований блок живлення потішить свого власника низьким енергоспоживанням у вимкненому стані (3 Вт) комп'ютера і в сплячому режимі (5 Вт).

Підсумок

Майже чотири роки тому до нас вперше потрапив пристрій лінійки Seasonic FOCUS, залишивши дуже хороше враження. Що ж, оновлений блок живлення Seasonic FOCUS GX-850 ATX 3.1 не втратив чудових якостей попередника, і до того ж ще й набув нових.

Як і раніше, в основі пристрою використовується найефективніша повномостова топологія. Тож він отримав не лише сертифікат енергоефективності 80 PLUS Gold, але і Cybenetics Platinum. Елементна база набрана виключно із якісних японських електролітичних високотемпературних конденсаторів та твердотільних елементів, тому гарантійний термін становить все ті ж 10 років. Також на місці вузький 3-відсотковий діапазон зміни напруг Tight Voltage Regulation, надійний гідродинамічний підшипник вентилятора, гібридний режим роботи СО, повний набір захистів та повністю модульне під’єднання кабелів.

Що ж до відмінностей, то новий OptiSink Design передбачає розташування частини силових елементів на додатковій вертикальній платі. Це збільшує їх тепловіддачу, а також покращує доступ повітряного потоку. Крім того, використання автоматизованої технології поверхневого монтажу мінімізує ймовірність браку через людський фактор. І, звісно ж, тепер тут є максимально актуальний роз’єм живлення відеокарт 12V-2x6 (він же PCIe 5.1) в топовому 600-ватному виконанні.

Але найбільш помітною зміною стало використання 135-мм пропелера замість 120-мм, причому при збереженні компактних розмірів пристрою 140 x 150 x 86 мм. В поєднанні з енергоефективним наповненням це дозволило Seasonic FOCUS GX-850 ATX 3.1 досягнути надзвичайно низького рівня шуму, що відповідає сертифікату Cybenetics A-.

Переваги:

• високий рівень ККД (понад 93%, 80 PLUS Gold та Cybenetics Platinum);
• при підключенні до потужної конфігурації напруги залишаються в межах норми;
• дуже малі відхилення напруг;
• наявність усіх видів захистів;
• роздільна система стабілізації живлення;
• можливість роботи в широкому діапазоні мережевої напруги;
• використання японських електролітичних високотемпературних конденсаторів;
• низьке енергоспоживання в режимі сну і у вимкненому стані комп'ютера;
• повністю модульні кабелі;
• 135-мм вентилятор на основі гідродинамічного підшипника;
• тиха робота на всьому діапазоні навантажень (сертифікат Cybenetics A-);
• можливість повністю пасивного охолодження при навантаженні до 300 Вт;
• низьке нагрівання внутрішніх вузлів;
• наявність трьох 6+2-контактних роз'ємів PCIe та одного PCIe 5.1 (12V-2x6);
• 10 років гарантії.

Автор: Олесь Пахолок

Висловлюємо подяку компанії ELKO Ukraine за наданий для тестування блок живлення.
