Огляд блока живлення Seasonic FOCUS GX-1000: майже топ

31-08-2021

Якщо ви шукаєте «золоте» джерело потужністю 1000 Вт, тоді в асортименті компанії Sea Sonic Electronics знайдуться відразу дві моделі, здатні задовольнити дані вимоги. Одна з них, Seasonic PRIME GX-1000 з топової лінійки, обійдеться в $330. Вона пропонує покупцеві цілу низку передових фірмових напрацювань.

Seasonic FOCUS GX-1000

Але є можливість трохи заощадити, зупинивши свій вибір на Seasonic FOCUS GX-1000. Він коштує близько $270 і видає аналогічну потужність по трьох основних лініях. Але деякі відмінності все ж є, і про них ми обов'язково розповімо далі.

Специфікація

Модель

Seasonic FOCUS GX-1000
(SSR-1000FX)

Тип

ATX12V/EPS12V

Номінальна потужність, Вт

1000

Потужність по каналу 12В, Вт

996

Потужність ліній +3,3В та +5В, Вт

125

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

25

Максимальний вихідний струм каналу +5В, А

25

Максимальний вихідний струм каналу +12В, А

83

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3

Вхідна напруга, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

6,5 – 13

ККД, %

≤92%

Сертифікований 80 PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

99

PCIe-роз'ємів

6 (6+2-контактні)

Модульний

Так

Розміри вентилятора, мм

120 х 120 х 25

Тип підшипника вентилятора

FDB

Час напрацювання на відмову вертушки (MTBF), годин

50 000

Захисти

OPP, OVP, UVP, OCP, OTP, SCP

Розміри джерела, мм

140 х 150 х 86

Гарантія, років

10

Час напрацювання на відмову БЖ (MTBF), годин

100 000

Сайт виробника

Seasonic

Seasonic FOCUS GX

Упаковка та комплект поставки

Коробка у фірмових кольорах радує очі і задовольняє цікавість покупця. Тут описані всі ключові особливості джерела і наведені докладні характеристики. А на одній з боковин згадується отримання Seasonic FOCUS в 2018-му році звання кращої серії блоків живлення від асоціації European Hardware Awards.

Seasonic FOCUS GX-1000

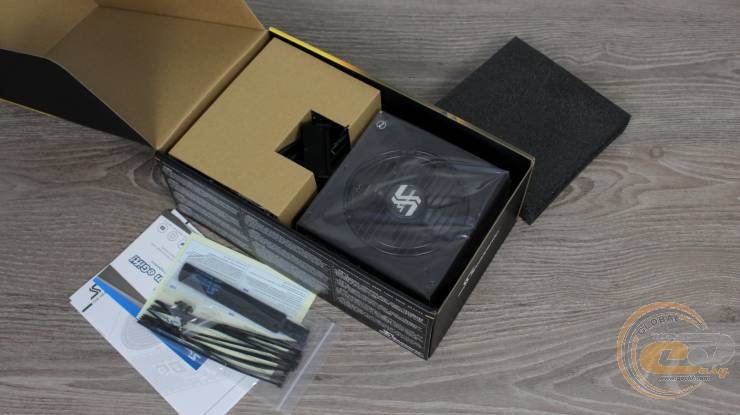

Близько половини вільного простору всередині займає сам пристрій в поліетиленовому пакеті, надійно захищений від ударів за допомогою пари пом'якшуючих демпферів.

Seasonic FOCUS GX-1000 Seasonic FOCUS GX-1000

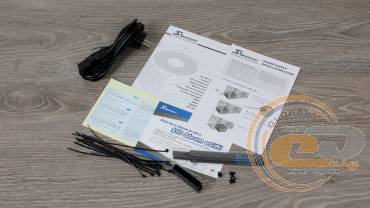

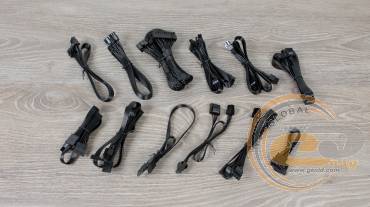

Комплектація джерела чимала, не вистачає хіба що мішечка для зберігання кабелів. Зате є:

  • кабелі, що відстібаються;
  • мережевий шнур живлення;
  • кріпильні гвинти;
  • набір багаторазових і одноразових стяжок;
  • паперова документація;
  • адаптер для запуску БЖ без підключення до ПК.

Зовнішній вигляд

Seasonic FOCUS GX-1000

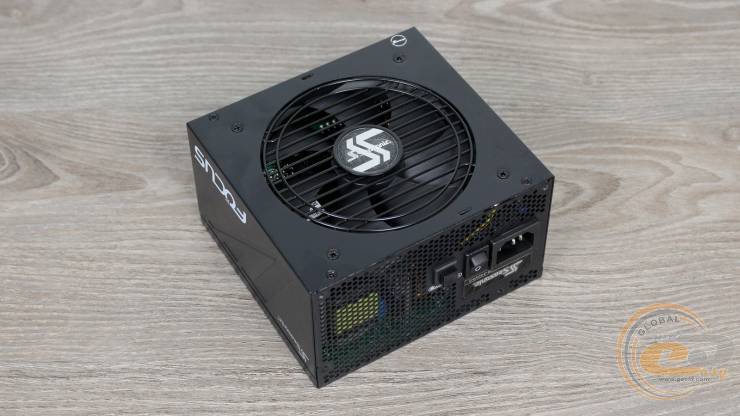

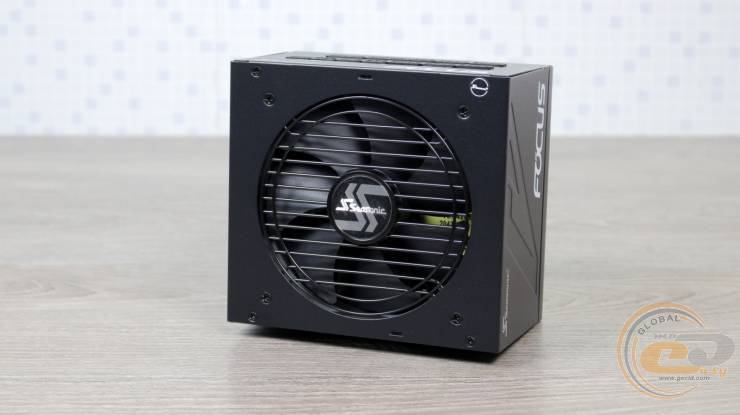

Зовні Seasonic FOCUS GX-1000 нічим не примітний на тлі інших моделей даної лінійки. І це вражає, адже в настільки компактному корпусі з цілком звичними розмірами 140 х 150 х 86 мм помістилася начинка потужністю 1 кВт! Отже, ніяких проблем сумісності з комп'ютерним корпусом не передбачається. Для порівняння: Seasonic PRIME GX-1000 при аналогічній потужності більш габаритний: 170 х 150 х 86 мм.

Seasonic FOCUS GX-1000

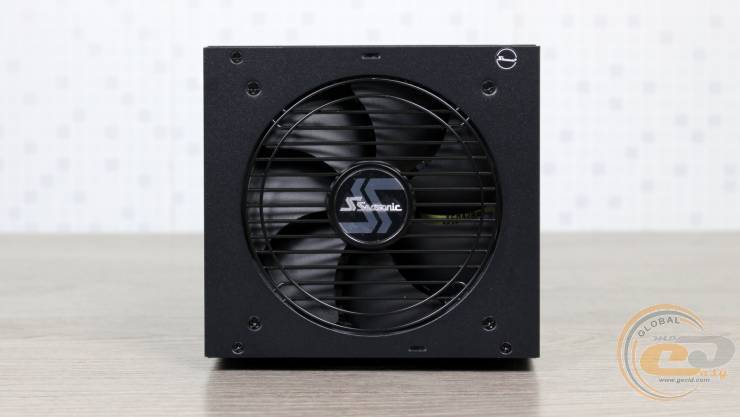

Також однією з основних відмінностей від пристроїв топової лінійки є використання більш компактного 120-мм пропелера замість 135-мм. Пропелер прикритий скромною решіткою типу гриль, по сусідству з якою розміщені гвинти. Один з них опечатаний гарантійною наклейкою терміном дії 10 років. Так, трішки менше, ніж у разі з Seasonic PRIME - там обіцяють 12 років гарантії.

Seasonic FOCUS GX-1000

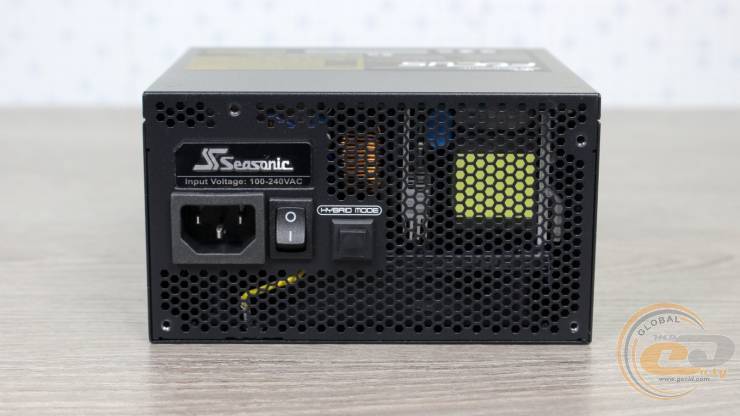

Задня панель цілком звична для пристроїв Seasonic. Крім настільки банальних елементів як стільникові отвори, кнопка ввімкнення, вхідний роз'єм живлення і фірмовий логотип, є також перемикач гібридного режиму роботи прпелера.

Seasonic FOCUS GX-1000

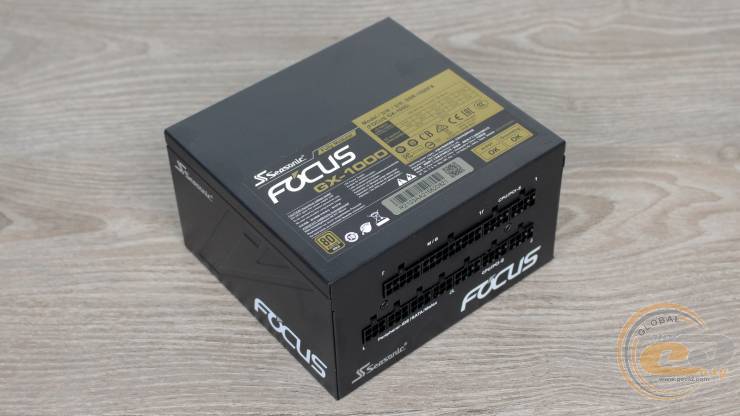

Ну а інші панелі блока живлення ні в якому разі не дадуть забути, до якої лінійці належить даний БЖ.

Seasonic FOCUS GX-1000

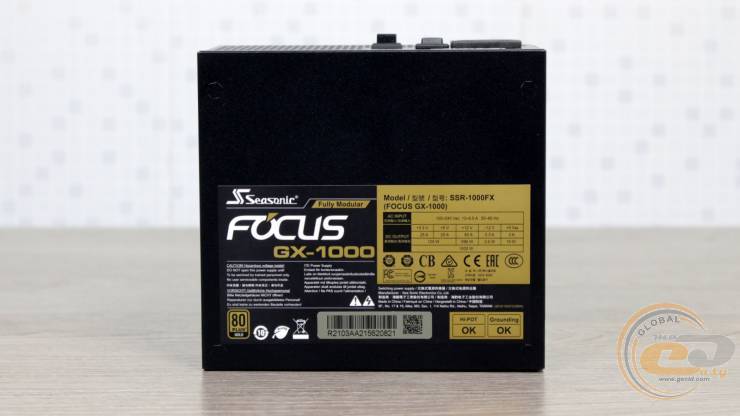

Головна ж наклейка нагадує про використання однієї 12-вольтової лінії потужністю 99,6% від номіналу - відмінний показник, враховуючи її затребуваність. А ось на молодші канали +3,3В і +5В виділено 125 Вт (по 25 А), що трохи більше звичних 100 Вт у менш потужних варіацій даного джерела.

Seasonic FOCUS GX-1000

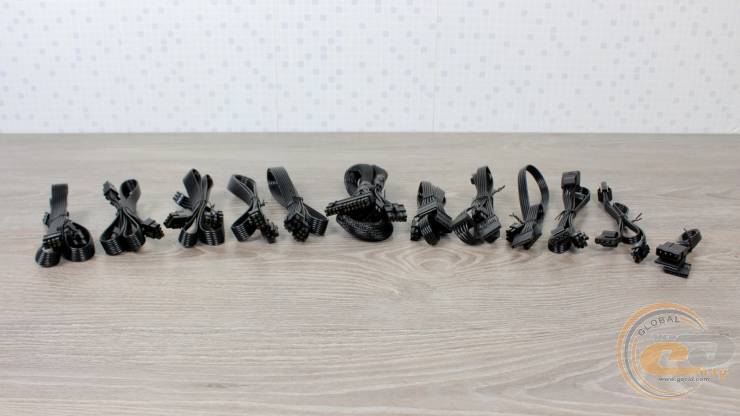

Усі кабелі у Seasonic FOCUS GX-1000 повністю модульні. Це зручні гнучкі шлейфи однакового калібру 18 AWG. Такого показника досить для самих навантажених ліній і з запасом вистачить для живлення периферії.

Основні конектори живлення (20+4-контактний ATX і пара 4+4-контактних ATX12V) забезпечують підтримку комп'ютерів з одним або двома CPU. А для живлення графічної підсистеми є шість 6+2-контактних PCIe на трьох дротах. Різноманітні периферійні конектори (прямі і Г-образні, з різною кількістю роз'ємів і довжиною кабелів) дозволять під'єднати до десяти пристроїв SATA і до п'яти PATA.

Бонусом став перехідник з одного PATA на два SATA 3.3. Останній позбавлений одного з дротів живлення для підтримки накопичувачів з функцією «Power Disable».

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єму (роз'ємів), см

Калібр застосовуваних дротів

Модульні роз'єми

20+4-контактний ATX

1

60

18 AWG

4+4-контактний ATX12V

2

65

18 AWG

два 6+2-контактні PCIe

3

60-70

18 AWG

Чотири SATA

1

40-55-70-85

18 AWG

Чотири SATA

1

45-60-75-85

18 AWG

два SATA

1

30-45

18 AWG

три PATA (Molex)

1

40-55-70

18 AWG

два PATA (Molex)

1

35-50

18 AWG

Перехідник

з PATA на два SATA 3.3

1

15-30

18 AWG

Seasonic FOCUS GX-1000

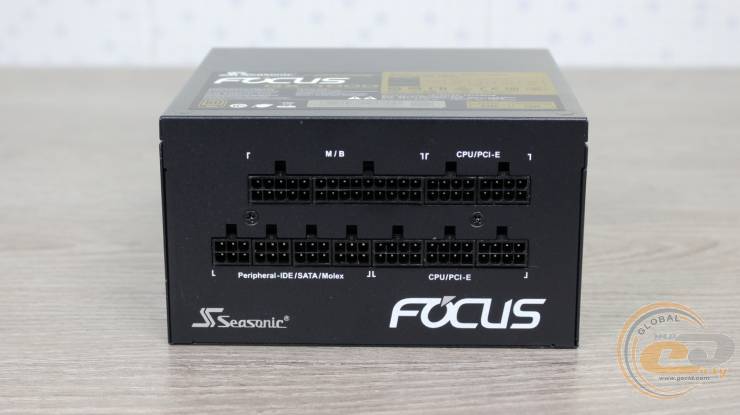

З підключенням кабелів впорається навіть новачок завдяки підписам біля роз'ємів. Тим більше що форма отворів не дозволить помилитися.

Внутрішня будова

Seasonic FOCUS GX-1000

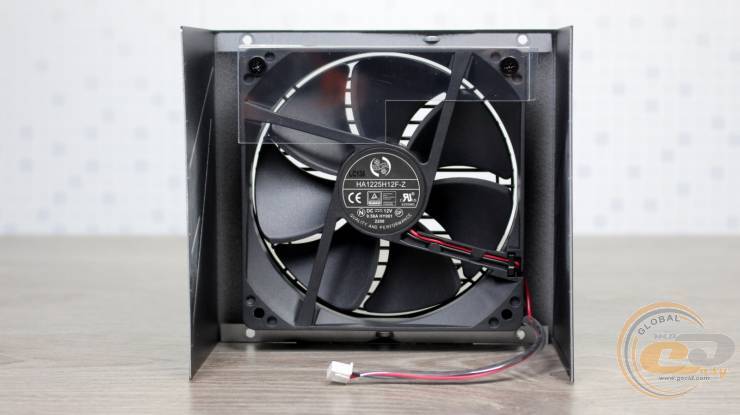

З зовнішністю розібралися - час копнути глибше. Вентилятор HONG HUA HA1225H12F-Z діаметром 120 мм ми вже зустрічали раніше, у тому числі і всередині 650-ватника Seasonic FOCUS GX-650. Він споживає 6,96 Вт (12 В при 0,58 А), підключаючись через звичний знімний двоконтактний конектор. Пропелер здатний розігнатися до 2200 об/хв, а працювати довгі роки йому допоможе надійний і тихий гідродинамічний підшипник.

Seasonic FOCUS GX-1000

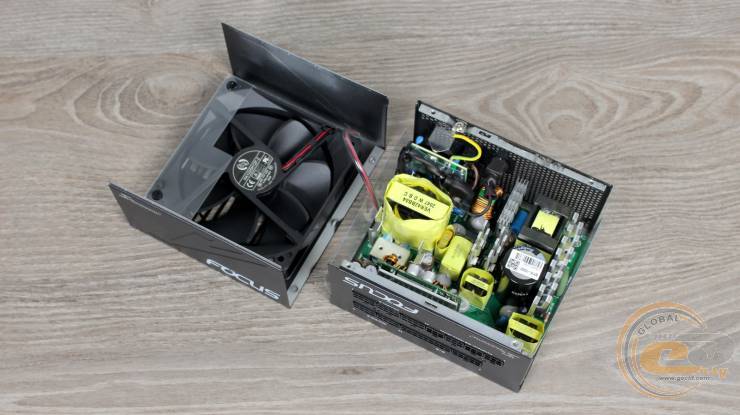

Чотири гребінці в первинному ланцюзі і алюмінієві пластини у вторинному повністю аналогічні таким у 650-ватника. З огляду на підтримку гібридного режиму роботи СО, без них не обійтися.

Ця ж особливість вплинула і на рекомендації щодо можливого розміщення джерела. При ввімкненому гібридному режимі виробник радить встановити БЖ пропелером догору. У такому разі нагріте повітря буде виводитися через перфорацію навіть без участі пропелера. У звичайному ж режимі роботи СО вентилятор може бути направлений вниз.

Seasonic FOCUS GX-1000

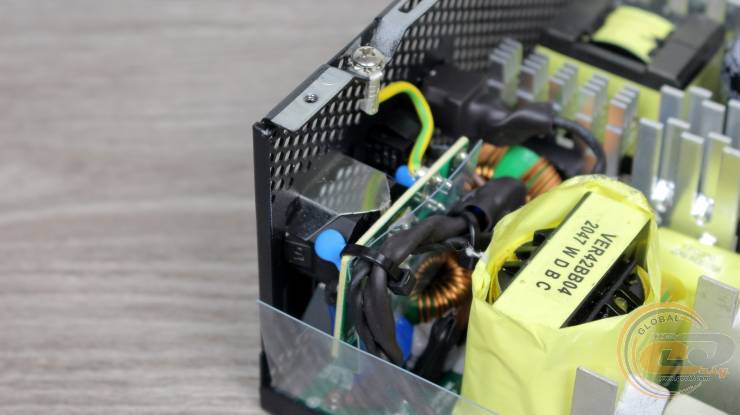

Тепер давайте розглянемо деталі. Вхідний EMI-фільтр Seasonic FOCUS GX-1000 реалізований у кращому вигляді: маємо пару X- і чотири Y-конденсатори, два дроселі та варистор.

Seasonic FOCUS GX-1000

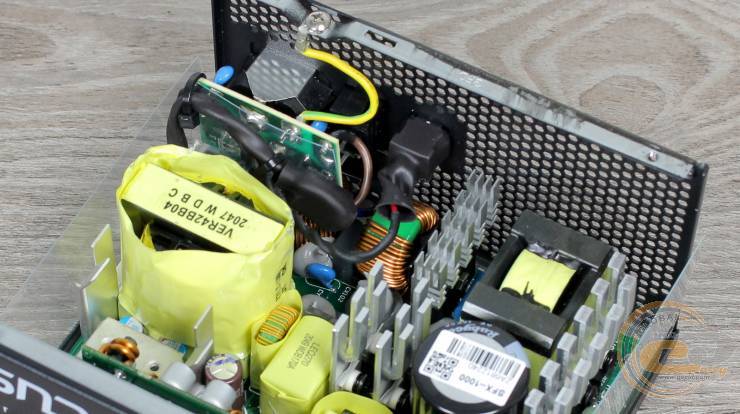

На радіаторі, що стоїть поруч, зафіксована пара діодних збірок. Біля них помітний великий дросель вузла APFC у пластиковому корпусі.

Seasonic FOCUS GX-1000

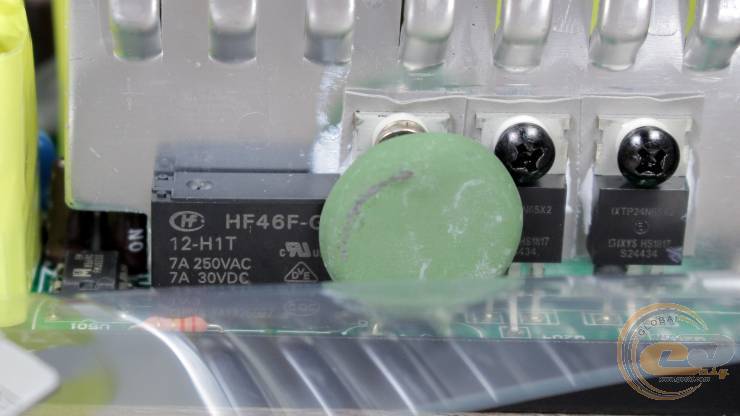

Він співпрацює з низкою силових елементів: парою польових транзисторів від американської IXYS і діодом Шотткі. Далі розпаяний термистор, що захищає від великих пускових струмів.
