Огляд блока живлення RIOTORO ENIGMA 750WG2: ворог хорошого

Отже, познайомившись з брендом RIOTORO в цілому і з середньоціновим представником лінійки БЖ зокрема, прийшов час розширити кругозір моделлю дорожчою і цікавішою. Нагадаємо, уже в 84-доларовому RIOTORO ONYX 650W маємо виключно японські конденсатори і непохитні вихідні показники. Чого ж нам чекати від «золотого» RIOTORO ENIGMA 750WG2, крім, звичайно, більш високого ККД?

RIOTORO ENIGMA 750WG2

З першого погляду в очі кидається використання повністю модульної конструкції кабелів і додаткова кнопка на тильній панелі. Усі інші зміни - виключно «під капотом», куди ми також неодмінно сунемо свої носи.

Специфікація

Модель

RIOTORO ENIGMA 750WG2

(PR-GP0750-FMG2)

Тип

ATX 12V

Номінальна потужність, Вт

750

Потужність по каналу 12В, Вт

744

Потужність ліній +3,3В и +5В, Вт

100

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

20

Максимальний вихідний струм каналу +5В, А

20

Максимальний вихідний струм каналу +12В, А

62

Максимальний вихідний струм каналу -12В, А

0,3

+5Vsb (чергова лінія живлення)

3

Вхідна напруга, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

5 − 10

ККД, %

>90

Сертифікований 80 PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

>90

PCIe-роз'ємів

4 (6+2-контактних)

Модульний

Так

Розміри вентилятора, мм

120 x 120 x 25

Тип підшипника

Гідродинамічний (FDB)

Розміри, мм

140 х 150 х 86

Гарантія, років

10

Сайт виробника

RIOTORO

Сторінка продукту

Упаковка і комплект постачання

Пухкенька картонна коробка виконана в звичному для виробника стилі: багато інформації, скажемо «ні» уніфікації.

RIOTORO ENIGMA 750WG2 RIOTORO ENIGMA 750WG2

Усередині багато різноманітних подарунків: чохли для блока живлення і знімних кабелів, самі дроти (у тому числі і для живлення від побутової мережі), кріпильні гвинти, наклейка, одноразові і багаторазові стяжки.

Зовнішній вигляд

RIOTORO ENIGMA 750WG2

Подібно розглянутому раніше 650-ватнику, уся начинка RIOTORO ENIGMA 750WG2 помістилася в корпус звичайних розмірів. Так що проблем з сумісністю не буде.

RIOTORO ENIGMA 750WG2

Такі габарити позначились на застосовуваному пропелеру - тут використовується порівняно компактне 120-мм рішення, прикрите сіткою типу «гриль» з фірмовим логотипом. Крім гвинтів для фіксації вентилятора, у цій же площині ближче до країв є гвинтики для доступу всередину. Капелюшок одного з них прикритий гарантійною наклейкою терміном на цілих 10 років.

RIOTORO ENIGMA 750WG2

Звичний роз'єм живлення і вимикач у тильній частині доповнені кнопкою перемикання режимів вентилятора. Усього їх два: звичний, в якому лопаті постійно обертаються під час роботи комп'ютера, і гібридний, з відключенням вертушки при невисоких навантаженнях.

Ну а отвори в вигляді сот мінімізують опір повітряному потоку.

RIOTORO ENIGMA 750WG2

Найцікавіше для нас - наклейка з протилежного від вертушки боку. З неї дізнаємося про велику потужність найбільш затребуваної 12-вольтової лінії (744 Вт, 99,2% від номіналу), а також про можливості більш дрібних каналів. Вони виявилися дуже скромними, що, утім, відповідає тенденціям до мінімізації кількості периферії. У цілому лінії +5В і +3,3В зможуть надати 100 Вт.

RIOTORO ENIGMA 750WG2

Не обійшлося і без наклейки на боковині. На відміну від основної, вона буде видна в корпусах, де блок живлення не захований з очей геть. Що ж, помилувалися - йдемо далі.

RIOTORO ENIGMA 750WG2

Основні кабелі в RIOTORO ENIGMA 750WG2 представлені 20+4-контактним ATX і парою 4+4-контактних ATX12V. Завдяки останнім новинку можна використовувати навіть у складі сучасних високопродуктивних платформ.

Тільки 20+4-контактний ATX набраний з круглих дротів у силу його розмірів. Решта ж представлені дуже легкими в укладанні шлейфами. Калібр у всіх випадках той же самий: звичний 18 AWG, тобто близько 1 мм у діаметрі.

Для підключення відеокарт доступні чотири 6+2-контактних роз'єми PCIe, чого цілком вистачить навіть для топових зв'язок з двома графічними прискорювачами. Та й восьми SATA (на двох окремих дротах), трьох PATA і перехідника з PATA на FDD також буде досить для абсолютної більшості користувачів.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина проводів до роз'єму (роз'ємів), см

20+4-контактний ATX

1

65

4+4-контактний ATX12V

2

65

два 6+2-контактних PCIe

2

65-75

чотири SATA

2

45-60-70-85

три PATA

1

45-55-65

перехідник з PATA на FDD

1

10

Довжини дротів вистачить для підключення всіх необхідних вузлів. Єдине «але»: відстань між роз'ємами SATA і PATA в 10-15 см в деяких ситуаціях може бути замало. Тому бажано вибирати корпус, де накопичувачі знаходяться близько один до одного.

RIOTORO ENIGMA 750WG2

З підключенням проводів проблем не буде: усі роз'єми на джерелі підписані, та й кількість контактів для CPU / GPU, периферії та живлення системної плати зовсім різне.

Внутрішня будова

RIOTORO ENIGMA 750WG2

Отже, у чому ж полягають внутрішні відмінності від «бронзового» RIOTORO ONYX 650W? А вони нас зустрічають одразу. Семилопастний вентилятор має такий же розмір 120 мм, але виготовлений HONG HUA замість YATE LOO. Його маркування HA1225H12F-Z натякає на використання більш надійного гідродинамічного підшипника, що підтверджує і сайт виробника. В особливо важкі часи пропелер може розігнатися до 2200 об/хв (0,58 А, 6,96 Вт), але показники від халепи виявилися набагато більш щадними для вух. Для живлення використовується звичний знімний двоконтактний конектор.

RIOTORO ENIGMA 750WG2

Для пасивного ж відведення застосовується цілий ряд радіаторів: від вигнутих пластин до гребінців різних форм і розмірів. Тому ми вже чекаємо низького нагріву як мінімум силових елементів.

RIOTORO ENIGMA 750WG2 RIOTORO ENIGMA 750WG2

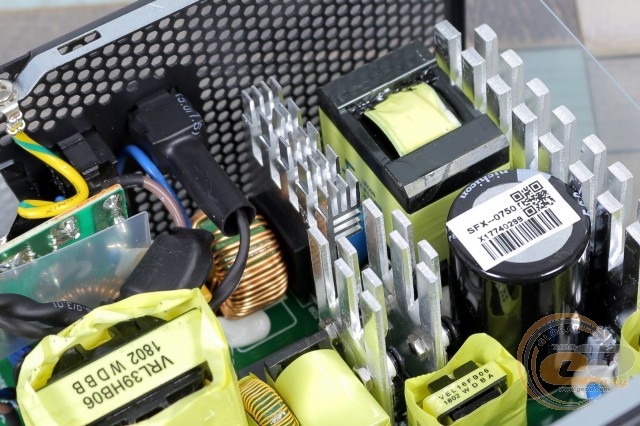

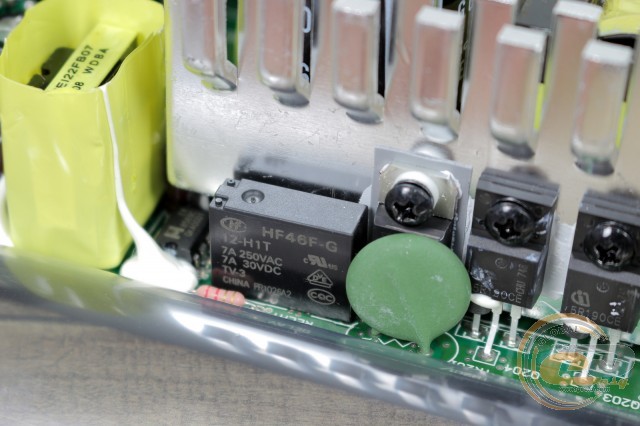

Не в останню чергу компактні розміри пристрою стали можливими завдяки близькості компонентів електромагнітного фільтра. Проте даний вузол багатий на складові: два X- і чотири Y-конденсатори, пара дроселів і навіть варістор, якого ми не дорахувалися в більш доступному RIOTORO ONYX.

RIOTORO ENIGMA 750WG2

Трохи далі розміщений радіатор із парою діодних збірок, закріплених з обох його боковин. Розглянути їх маркування не вдалося, але застосування відразу пари елементів і наявність окремого охолоджувача вселяє довіру.

RIOTORO ENIGMA 750WG2

Котушка модуля APFC сусідить з другим радіатором, який відводить тепло від силових складових даного вузла: пари транзисторів Infineon 5R190CE і діода. Домогтися високої енергоефективності в вимкненому стані і режимі сну допомогло електромагнітне реле, покликане зняти високу напругу з основної схеми - явний доля дорогих рішень.

RIOTORO ENIGMA 750WG2

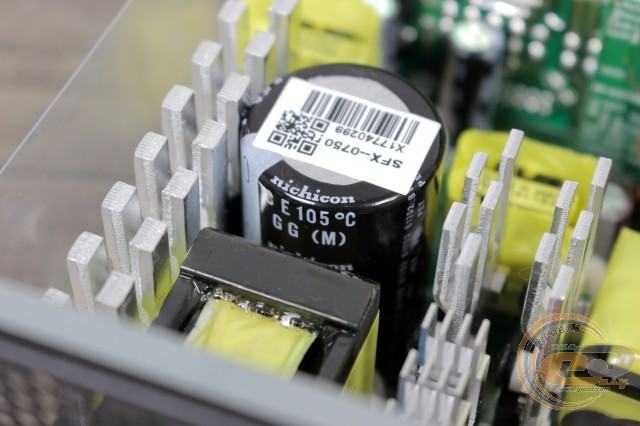

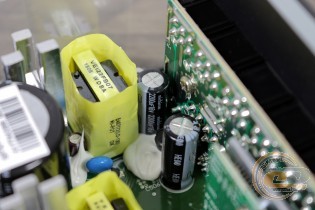

«Тільки японські конденсатори» - охоче віримо, враховуючи сміливу 10-річну гарантію. Високотемпературний електроліт Nichicon має ємність 560 мкФ - гарне значення для 750-ватника.

RIOTORO ENIGMA 750WG2 RIOTORO ENIGMA 750WG2

Як і в більшості високоефективних блоків живлення, в основі RIOTORO ENIGMA 750WG2 застосовується резонансний перетворювач з повним мостом (full bridge). Його ключами виступають чотири транзистори, посаджені на пару окремих радіаторів.

RIOTORO ENIGMA 750WG2

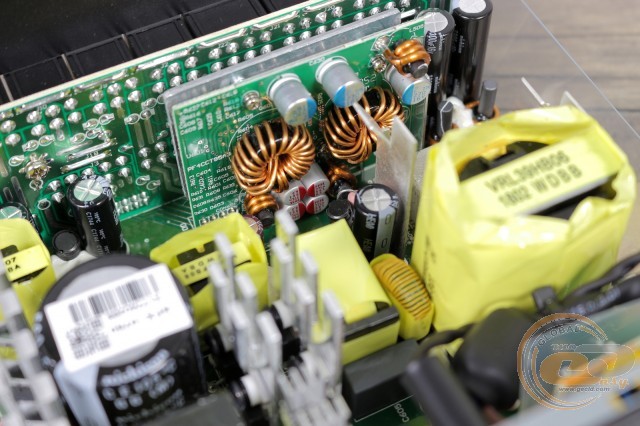

Низьковольтна частина являє собою синхронний випрямляч з DC-DC-перетворювачами. Елементи LC-контура для формування номіналів +5В і +3,3В розмістилися на дочірній платі. Зі зворотного ж її боку розпаяні силові елементи, які для поліпшення відведення тепла прикриті металевою пластиною.

RIOTORO ENIGMA 750WG2 RIOTORO ENIGMA 750WG2

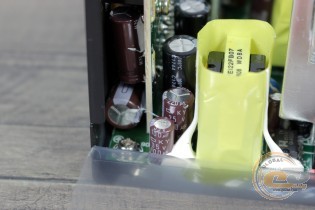

У вузлі фільтрації напруг використовуються виключно японські конденсатори від Nippon Chemi-Con і Nichicon, а також твердотільні рішення - ні сліду економії.

На жаль, виробник не згадує про використовувані захисти, а щільна будова не дозволила нам розглядати відповідальний чіп. Але сміємо запевнити, що вони є, в чому ми самі переконалися в тесті на перевантаження.

Крос-навантажувальні характеристики

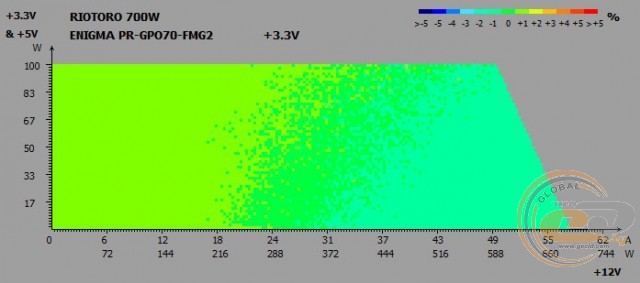

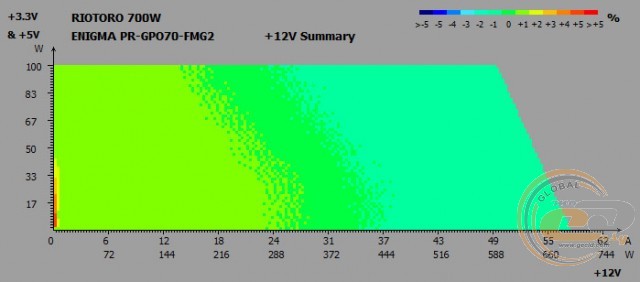

Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

RIOTORO ENIGMA 750WG2

RIOTORO ENIGMA 750WG2

RIOTORO ENIGMA 750WG2

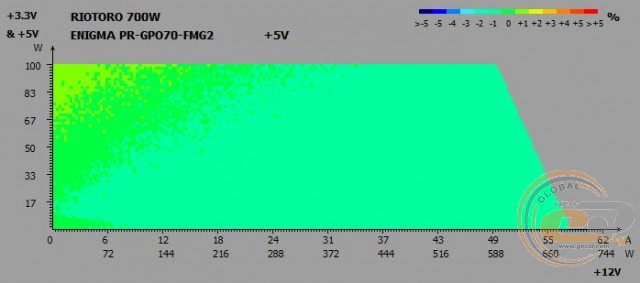

Під час крос-навантажувальних тестів на основних лініях живлення у RIOTORO ENIGMA 750WG2 були зафіксовані такі відхилення напруг:

  • лінія +3,3 В: від -1% до +1%;
  • лінія +5 В: від -1% до +1%;
  • лінія + 12В: від -1% до +1%.

Якщо в «бронзовому» вирішенні вузол стабілізації зі своїм завданням впорався на «відмінно», то герой поточного огляду зумів показати ще кращі результати. Відхилення на всіх трьох лініях склали всього ±1% від номіналу при нормі ±5%.

Шуми і пульсації у всьому діапазоні напруг

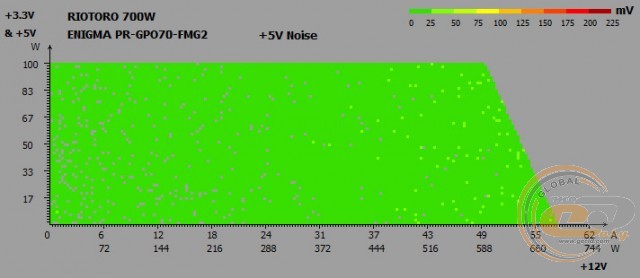

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

  • лінії +3,3В і +5 В: 50 мВ;
  • лінія + 12В: 120 мВ.

RIOTORO ENIGMA 750WG2

RIOTORO ENIGMA 750WG2

RIOTORO ENIGMA 750WG2

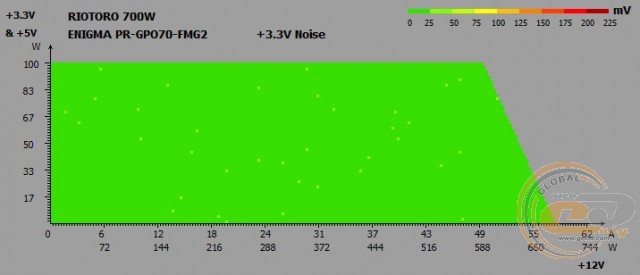

З пульсаціями на всіх трьох лініях також повний порядок. Вони не перевищували 50 мВ, що є нормою для каналів +3,3 В і +5 В і еталоном для +12 В.

Чергова лінія живлення +5VSB

RIOTORO ENIGMA 750WG2

Стан чергової лінії живлення у RIOTORO ENIGMA 750WG2 не викликав ніяких зауважень. Залежно від навантаження напруга на ній змінюється в допустимих межах: від 5,13 до 5,07 В, не виходячи за рамки ±5%.

PFC

Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:

Навантаження, Вт

70

140

200

300

450

550

750

Навантаження, %

9

19

27

40

60

73

100

PFC

0,75

0,88

0,93

0,95

0,98

0,98

0,98

Навантаження * - навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC належним чином справляється зі своїм завданням. Уже при потужності 200 Вт коефіцієнт PFC досяг 0,93, поступово підвищуються до максимального значення 0,98.

ККД

RIOTORO ENIGMA 750WG2

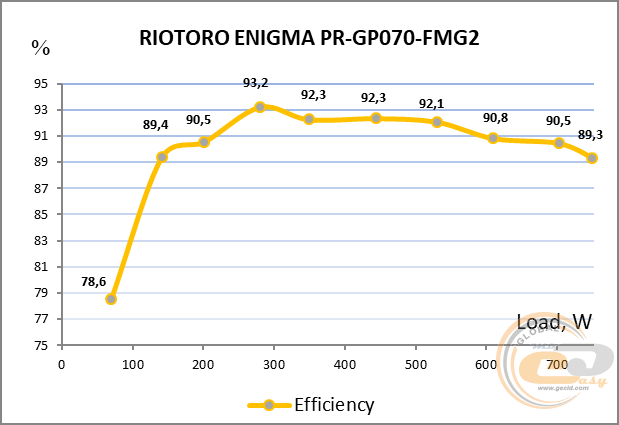

Наші тести підтвердили, що RIOTORO ENIGMA 750WG2 заслужено отримав сертифікат 80 PLUS Gold. При навантаженнях 20%, 50% і 100% від номінальної потужності ККД блока живлення перевищував 88%, 92% і 88% відповідно (місцями більш ніж на 1%).

Найбільш ефективним джерело виявився при навантаженнях від 250 до 550 Вт - коефіцієнт корисної дії становить понад 92%. У такому режимі системі охолодження доведеться відводити лише 20 - 44 Вт теплової потужності. При 100% навантаженні даний показник становить уже 80 Вт.

Система охолодження і температурний режим

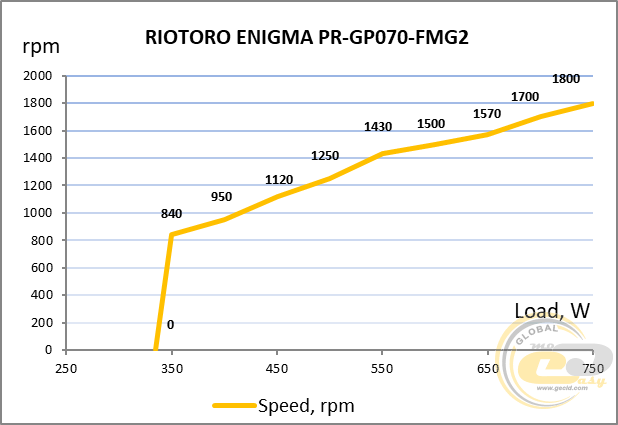

Побічно оцінити рівень шуму пристрою можна по швидкості обертання вентилятора при різній величині навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання і наступне збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання відзначені точками на графіку. При цьому температура навколишнього середовища для джерела живлення становила приблизно 25°С. Потрібно відзначити, що повітря всередині корпуса комп'ютера може бути куди гарячішим, зокрема, температура 40°С є цілком допустимою. У той же час саме навантаження, створюване комп'ютерною системою, носить змінний характер, що полегшує температурний режим джерела живлення.

RIOTORO ENIGMA 750WG2

У гібридному режимі роботи СО вертушка абсолютно не оберталася до позначки 300 Вт. Далі при навантаженні 350 Вт її частота різко піднімалася до 840 об/хв. До 450 Вт (1100 об/хв) джерело було дуже тихим, а до 550 Вт (1400 об/хв) - просто тихим. На відрізку від 550 до 700 Вт (1700 об/хв) шум підвищується до рівня нижче від середнього, залишаючись усе ще комфортним. І лише з подальшим підвищенням навантаження до номіналу отримуємо середній шум (1800 об/хв).

Якщо натиснути кнопку на тильній панелі і відключити гібридний режим, то вентилятор стартує разом з блоком живлення на частоті 370 об/хв. Подальший алгоритм його роботи повністю аналогічний описаному вище.

RIOTORO ENIGMA 750WG2

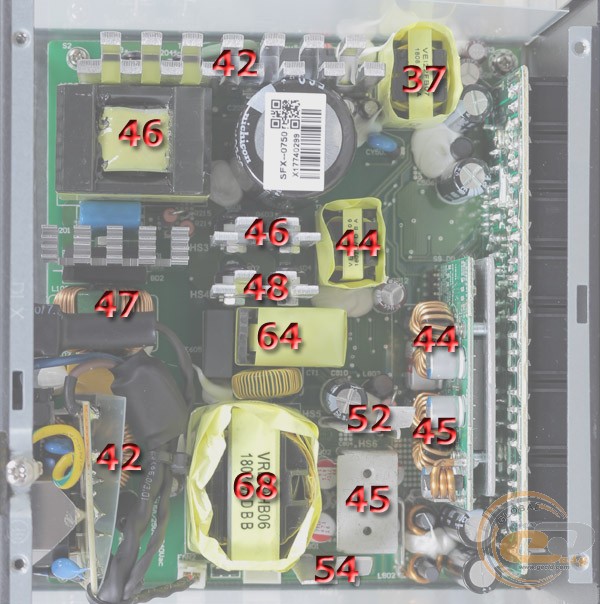

Як і личить, найбільше при навантаженні нагрілися трансформатори - до 64-68°C, залишаючи непоганий запас для оверклокерських експериментів. Усі інші вузли були ще холодніше - температура трималася в межах 37-54°C.

Сторонні шуми під час роботи блока живлення

Як показала практика, на всьому діапазоні номінальної потужності RIOTORO ENIGMA 750WG2 не відтворює додаткових шумів у вигляді дратівного писку дроселів або характерного гудіння трансформатора.

OverLOAD

Тестована модель стабільно працювала при навантаженні 1030 Вт, що на 37% перевищує номінальний режим. Напруги на всіх лініях залишалися в допустимих межах. А ось на позначку 1050 Вт уже спрацював захист з перевантаження.

Практичні випробування на реальній конфігурації

RIOTORO ENIGMA 750WG2

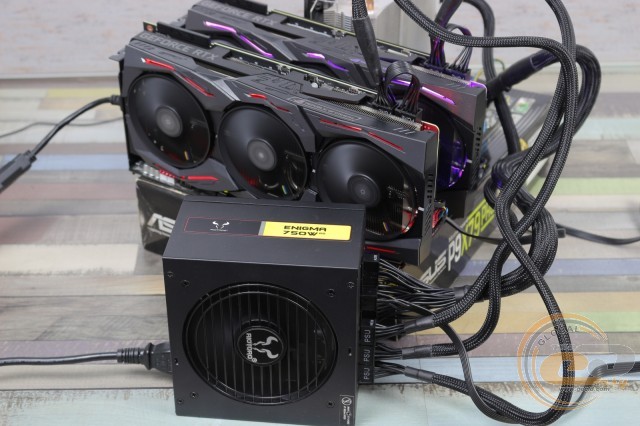

Для побудови реальної комп'ютерної системи задіяний потужний 6-ядерний процесор Intel Core i7-4960X, розігнаний до частоти 4,4 ГГц. Як відеоприскорювачі ми використали пару рішень серії ASUS ROG Strix GeForce RTX 2080 Ti.

Тестовий стенд

Материнська плата

ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express)

Процесор

Intel Core i7-4960X (Socket LGA2011, 3,6 ГГц, L3 12 МБ) @4,4 ГГц, 1,3 В

Кулер

Thermalright TRUE Spirit 120M

Оперативна пам’ять

4 x 4096 MБ DDR3-1333 Transcend PC3-10600

Відеокарти

2 x ASUS ROG Strix GeForce RTX 2080 Ti

Жорсткий диск

WD Caviar Blue 1 ТБ (WD10EALX)

Корпус

Spire SwordFin SP9007B з двома 120-мм вентиляторами

Ватметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Виміри проводилися в двох режимах: «Простій» і «Максимальне завантаження», яке створювалося утилітою AIDA64 Stress test FPU і GPUs. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, напруга на лініях живлення +12В, +5В і + 3,3В фіксувалося за допомогою мультиметра MASTECH MY64.

У результаті виміру напруги живлення на вихідних лініях були отримані такі значення:

Режим

Величина, В

Відхилення, %

+12В

Idle

12,20

+1,7

Burn

12,38

+3,2

+5В

Idle

5,05

+1,0

Burn

5,13

+2,6

+3,3В

Idle

3,36

+1,8

Burn

3,41

+3,3

Вхідне енергоспоживання, Вт

Idle

89

Burn

806

Реальна конфігурація дозволила навантажити джерело на повну, на що він відреагував підвищенням відхилень напруг. Однак, як і в попередніх тестах, RIOTORO ENIGMA 750WG2 не вдарив у бруд обличчям: всі зміни були в межах норми (від 1% до 3,3%), а осідань і зовсім не було.

Енергоспоживання в простої і в вимкненому стані комп'ютера

Енергоспоживання блока живлення в вимкненому стані комп'ютера (3 Вт) і в режимі сну (7 Вт) дуже низька і відповідає показникам інших близьких по потужності рішень, які побували в нашій тестовій лабораторії.

Підсумки

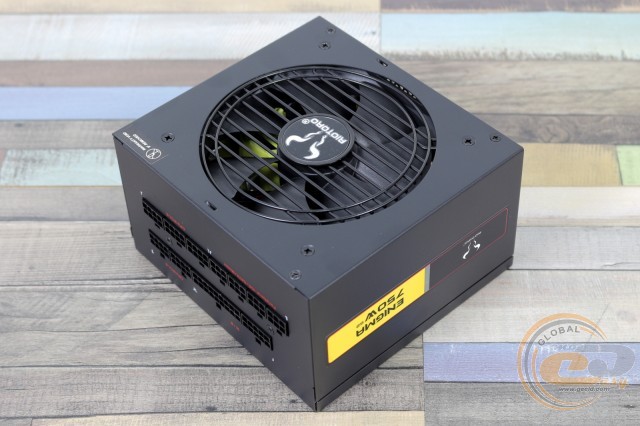

RIOTORO ENIGMA 750WG2

Після знайомства з «бронзовим» RIOTORO ONYX 650W, обладнаним високоякісною елементною базою і сучасною схемотехнікою, нам не терпілося дізнатися, чим зможе порадувати дорожчий представник модельного ряду. Сміємо запевнити, «золотий» RIOTORO ENIGMA 750WG2 не розчарував.

Ще більш ефективна повномістова схема підняла ККД до 93,2%. Якісні японські конденсатори і вертушка на гідродинамічному підшипнику забезпечують високу надійність, про що говорить наявність 10-річної гарантії. Компактні розміри корпуса і повністю модульні шлейфи гарантують зручність монтажу. 120-мм вентилятор не потривожить надмірним рівнем шуму, а в пасивному режимі при невеликих навантаженнях (приблизно до 300 Вт) він і зовсім не буде обертатися. Про перегрів внутрішніх компонентів переживати не варто, як і про короткочасну роботу при перевантаженні.

Отже, при ціні близько $140 RIOTORO ENIGMA 750WG2 гідний вашої уваги, якщо ви шукаєте потужне і якісне рішення на довгі роки, навіть для роботи в складі високопродуктивних систем з парою топових відеоприскорювачів.

Переваги:

  • високий рівень ККД (сертифікація 80 PLUS Gold);
  • наявність однієї виділеної лінії +12 В з навантажувальною здатністю до 62 А (99,72 від номіналу);
  • можливість роботи при перевантаженні 20%;
  • низькі пульсації;
  • невеликі відхилення напруг при зміні навантаження, без просідань нижче номіналу;
  • використання тільки високоякісних японських конденсаторів;
  • сучасна схемотехніка з роздільною системою стабілізації живлення (DC-DC-перетворювачі);
  • можливість роботи в широкому діапазоні мережевої напруги;
  • тиха 120-мм вертушка з можливістю повного відключення при невеликих навантаженнях;
  • надійний гідродинамічний підшипник вентилятора;
  • низьке енергоспоживання в сплячому режимі і в вимкненому стані комп'ютера;
  • модульна система кабелів;
  • зручні дроти у вигляді шлейфів;
  • низький нагрів головних вузлів;
  • активний метод компенсації реактивної потужності;
  • 10 років гарантії.

Особливості:

  • невелику відстань між конекторами SATA і PATA - усього 10-15 см.

quality

Автор: Олесь Пахолок
Переклад:
Лілія Масюк

Висловлюємо подяку компанії RIOTORO за наданий для тестування блок живлення.

опубліковано 10-04-2019
