Огляд блока живлення RIOTORO ENIGMA 750WG2: ворог хорошого

Отже, познайомившись з брендом RIOTORO в цілому і з середньоціновим представником лінійки БЖ зокрема, прийшов час розширити кругозір моделлю дорожчою і цікавішою. Нагадаємо, уже в 84-доларовому RIOTORO ONYX 650W маємо виключно японські конденсатори і непохитні вихідні показники. Чого ж нам чекати від «золотого» RIOTORO ENIGMA 750WG2, крім, звичайно, більш високого ККД?

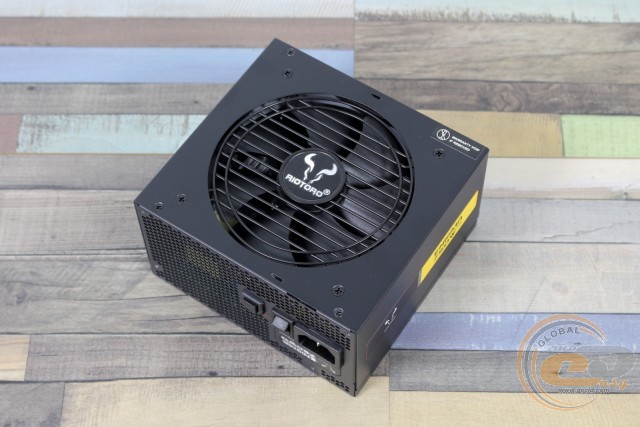

RIOTORO ENIGMA 750WG2

З першого погляду в очі кидається використання повністю модульної конструкції кабелів і додаткова кнопка на тильній панелі. Усі інші зміни - виключно «під капотом», куди ми також неодмінно сунемо свої носи.

Специфікація

Модель

RIOTORO ENIGMA 750WG2

(PR-GP0750-FMG2)

Тип

ATX 12V

Номінальна потужність, Вт

750

Потужність по каналу 12В, Вт

744

Потужність ліній +3,3В и +5В, Вт

100

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

20

Максимальний вихідний струм каналу +5В, А

20

Максимальний вихідний струм каналу +12В, А

62

Максимальний вихідний струм каналу -12В, А

0,3

+5Vsb (чергова лінія живлення)

3

Вхідна напруга, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

5 − 10

ККД, %

>90

Сертифікований 80 PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

>90

PCIe-роз'ємів

4 (6+2-контактних)

Модульний

Так

Розміри вентилятора, мм

120 x 120 x 25

Тип підшипника

Гідродинамічний (FDB)

Розміри, мм

140 х 150 х 86

Гарантія, років

10

Сайт виробника

RIOTORO

Сторінка продукту

Упаковка і комплект постачання

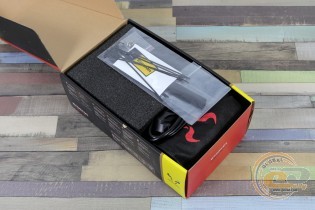

Пухкенька картонна коробка виконана в звичному для виробника стилі: багато інформації, скажемо «ні» уніфікації.

RIOTORO ENIGMA 750WG2 RIOTORO ENIGMA 750WG2

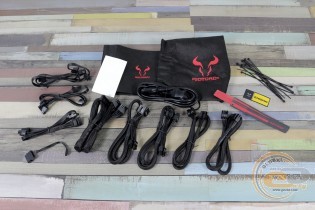

Усередині багато різноманітних подарунків: чохли для блока живлення і знімних кабелів, самі дроти (у тому числі і для живлення від побутової мережі), кріпильні гвинти, наклейка, одноразові і багаторазові стяжки.

Зовнішній вигляд

RIOTORO ENIGMA 750WG2

Подібно розглянутому раніше 650-ватнику, уся начинка RIOTORO ENIGMA 750WG2 помістилася в корпус звичайних розмірів. Так що проблем з сумісністю не буде.

RIOTORO ENIGMA 750WG2

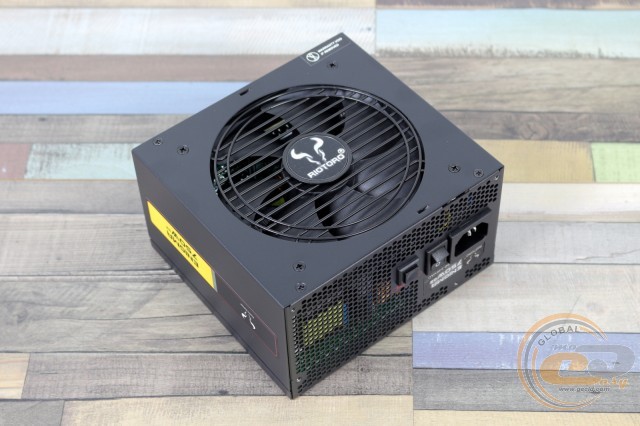

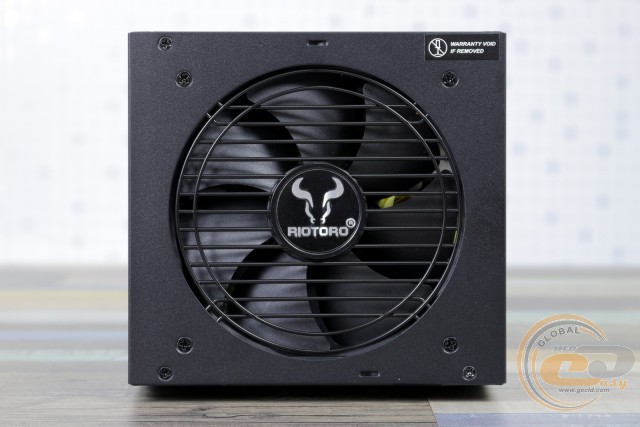

Такі габарити позначились на застосовуваному пропелеру - тут використовується порівняно компактне 120-мм рішення, прикрите сіткою типу «гриль» з фірмовим логотипом. Крім гвинтів для фіксації вентилятора, у цій же площині ближче до країв є гвинтики для доступу всередину. Капелюшок одного з них прикритий гарантійною наклейкою терміном на цілих 10 років.

RIOTORO ENIGMA 750WG2

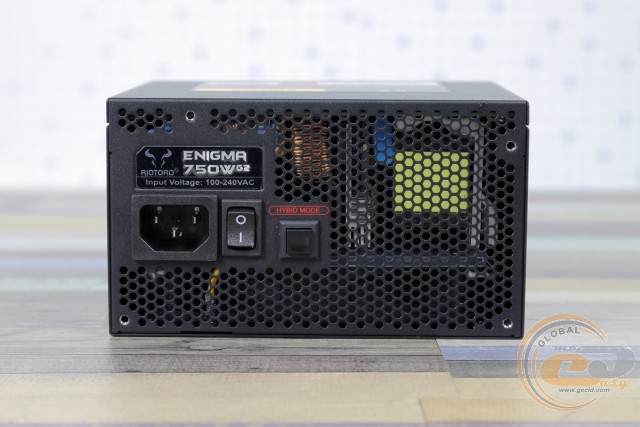

Звичний роз'єм живлення і вимикач у тильній частині доповнені кнопкою перемикання режимів вентилятора. Усього їх два: звичний, в якому лопаті постійно обертаються під час роботи комп'ютера, і гібридний, з відключенням вертушки при невисоких навантаженнях.

Ну а отвори в вигляді сот мінімізують опір повітряному потоку.

RIOTORO ENIGMA 750WG2

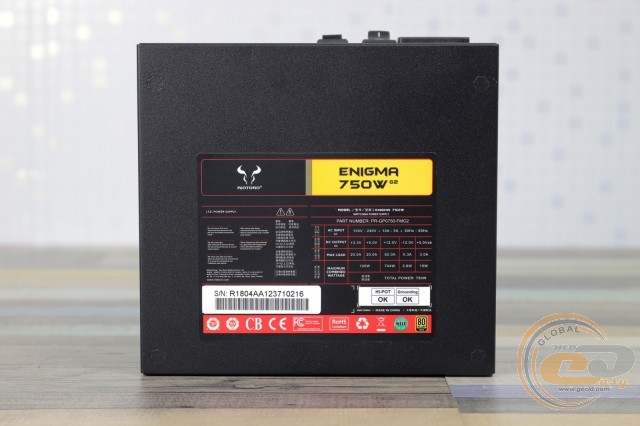

Найцікавіше для нас - наклейка з протилежного від вертушки боку. З неї дізнаємося про велику потужність найбільш затребуваної 12-вольтової лінії (744 Вт, 99,2% від номіналу), а також про можливості більш дрібних каналів. Вони виявилися дуже скромними, що, утім, відповідає тенденціям до мінімізації кількості периферії. У цілому лінії +5В і +3,3В зможуть надати 100 Вт.

RIOTORO ENIGMA 750WG2

Не обійшлося і без наклейки на боковині. На відміну від основної, вона буде видна в корпусах, де блок живлення не захований з очей геть. Що ж, помилувалися - йдемо далі.

RIOTORO ENIGMA 750WG2

Основні кабелі в RIOTORO ENIGMA 750WG2 представлені 20+4-контактним ATX і парою 4+4-контактних ATX12V. Завдяки останнім новинку можна використовувати навіть у складі сучасних високопродуктивних платформ.

Тільки 20+4-контактний ATX набраний з круглих дротів у силу його розмірів. Решта ж представлені дуже легкими в укладанні шлейфами. Калібр у всіх випадках той же самий: звичний 18 AWG, тобто близько 1 мм у діаметрі.

Для підключення відеокарт доступні чотири 6+2-контактних роз'єми PCIe, чого цілком вистачить навіть для топових зв'язок з двома графічними прискорювачами. Та й восьми SATA (на двох окремих дротах), трьох PATA і перехідника з PATA на FDD також буде досить для абсолютної більшості користувачів.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина проводів до роз'єму (роз'ємів), см

20+4-контактний ATX

1

65

4+4-контактний ATX12V

2

65

два 6+2-контактних PCIe

2

65-75

чотири SATA

2

45-60-70-85

три PATA

1

45-55-65

перехідник з PATA на FDD

1

10

Довжини дротів вистачить для підключення всіх необхідних вузлів. Єдине «але»: відстань між роз'ємами SATA і PATA в 10-15 см в деяких ситуаціях може бути замало. Тому бажано вибирати корпус, де накопичувачі знаходяться близько один до одного.

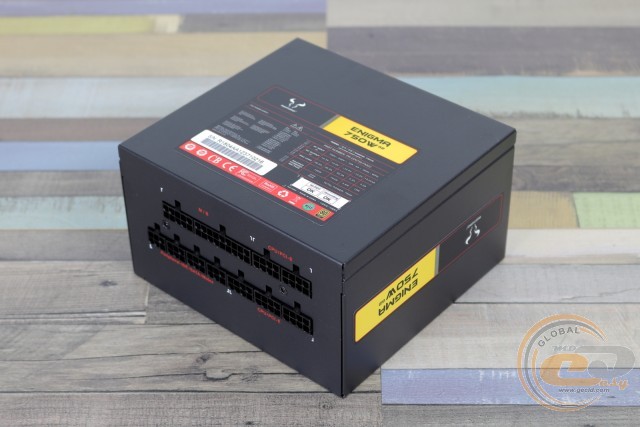

RIOTORO ENIGMA 750WG2

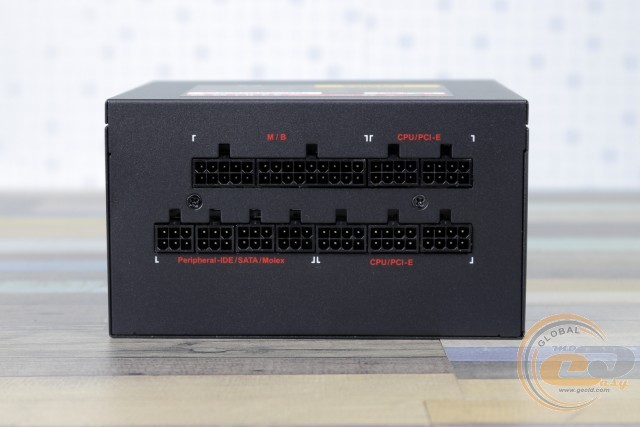

З підключенням проводів проблем не буде: усі роз'єми на джерелі підписані, та й кількість контактів для CPU / GPU, периферії та живлення системної плати зовсім різне.

Внутрішня будова

RIOTORO ENIGMA 750WG2

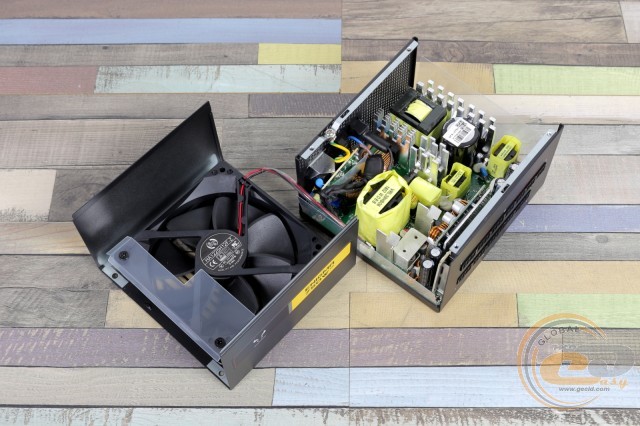

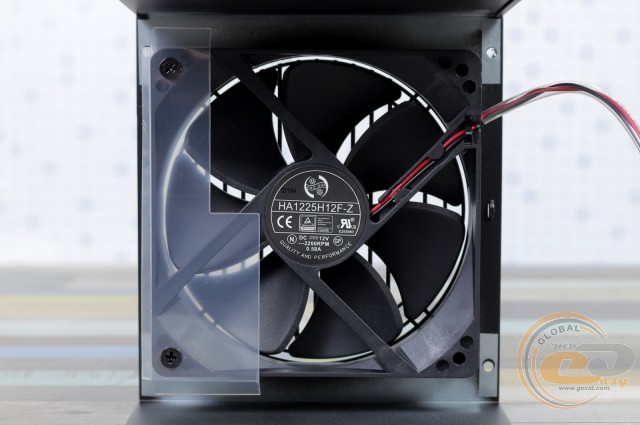

Отже, у чому ж полягають внутрішні відмінності від «бронзового» RIOTORO ONYX 650W? А вони нас зустрічають одразу. Семилопастний вентилятор має такий же розмір 120 мм, але виготовлений HONG HUA замість YATE LOO. Його маркування HA1225H12F-Z натякає на використання більш надійного гідродинамічного підшипника, що підтверджує і сайт виробника. В особливо важкі часи пропелер може розігнатися до 2200 об/хв (0,58 А, 6,96 Вт), але показники від халепи виявилися набагато більш щадними для вух. Для живлення використовується звичний знімний двоконтактний конектор.

RIOTORO ENIGMA 750WG2

Для пасивного ж відведення застосовується цілий ряд радіаторів: від вигнутих пластин до гребінців різних форм і розмірів. Тому ми вже чекаємо низького нагріву як мінімум силових елементів.

RIOTORO ENIGMA 750WG2 RIOTORO ENIGMA 750WG2

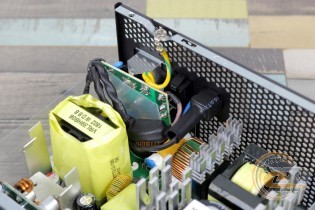

Не в останню чергу компактні розміри пристрою стали можливими завдяки близькості компонентів електромагнітного фільтра. Проте даний вузол багатий на складові: два X- і чотири Y-конденсатори, пара дроселів і навіть варістор, якого ми не дорахувалися в більш доступному RIOTORO ONYX.
