Огляд блока живлення QUBE QBC-GPM-700W-80B: і знову CWT!

13-05-2021

QUBE QBC-GPM-700W-80B

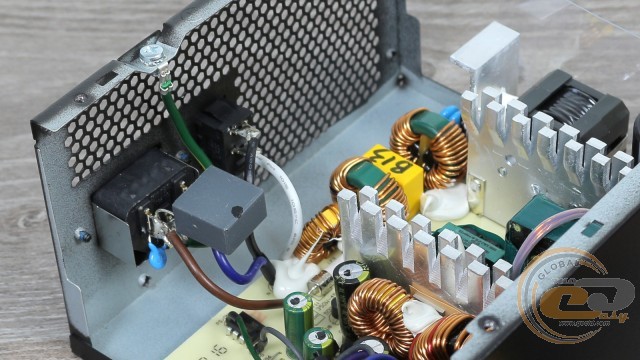

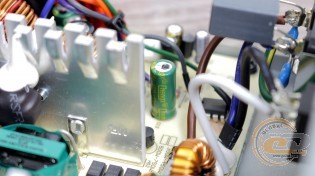

На вході блока живлення розмістився трьохкаскадний EMI-фільтр, який відповідає за згладжування високочастотних перешкод, випромінюваних пристроєм до мережі. На місці повний набір із шести конденсаторів, дроселів, запобіжників та варистора.

QUBE QBC-GPM-700W-80B

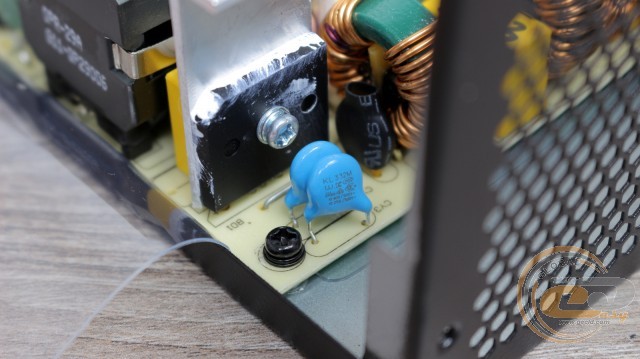

Поруч з останнім притулилася діодна збірка. Її маркування розгледіти не вдалося, але заради можливості роботи з великими струмами (характерно для рішень з робочим діапазоном від 100 до 240 В) вона «посаджена» на алюмінієвий радіатор.

QUBE QBC-GPM-700W-80B

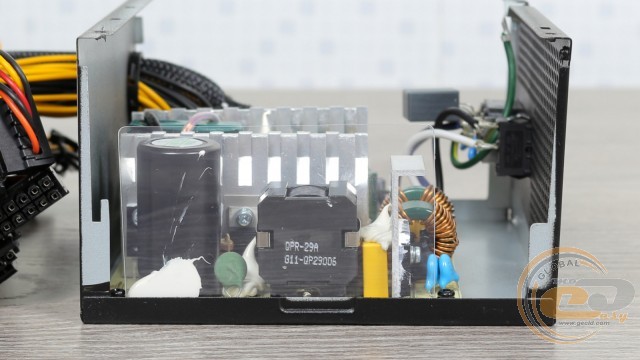

З вузлом APFC все також добре. На відміну від більш доступного рішення, тут маємо три (а не два) силових елементи: пару транзисторів і діод Шотткі. З ними є сусідами найвідоміший компонент даного вузла - великий дросель в пластиковому корпусі. До речі, не заощадили і на терморезисторі.

QUBE QBC-GPM-700W-80B

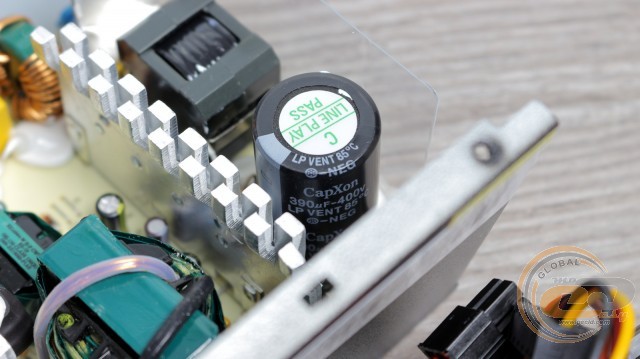

Вхідний конденсатор від тайванської CapXon може похвалитися гарною якістю і звичною для 700-ватників ємністю в 390 мкФ. На жаль, даний елемент належить до звичайної серії, а не до високотемпературної.

QUBE QBC-GPM-700W-80B

CHIEFTEC GPS-700A8

QUBE QBC-GPM-700W-80B

QUBE QBC-GPM-700W-80B

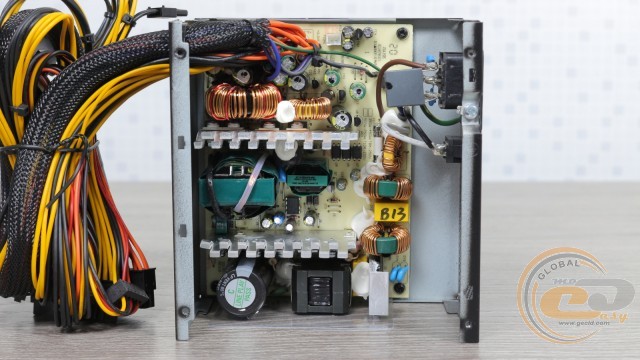

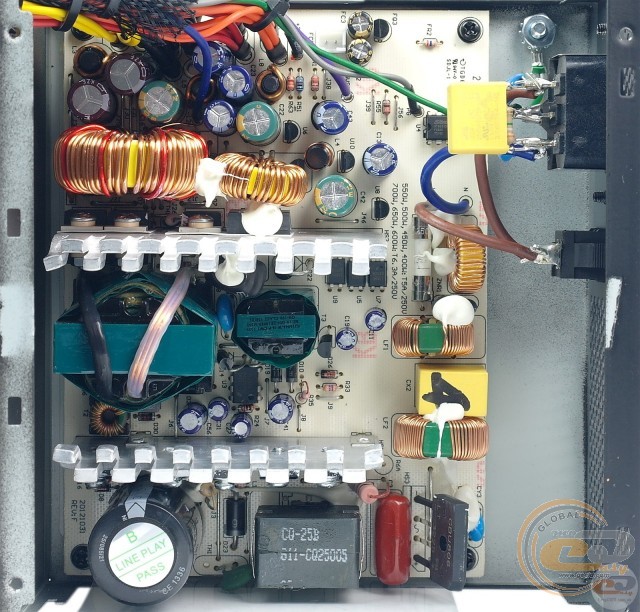

Ну що, знайдете десять відмінностей? Так, вони є, але самі мінімальні. В основі QUBE QBC-GPM-700W-80B лежить та ж платформа від CWT, що і всередині старого доброго (і при цьому все ще популярного) CHIEFTEC GPS-700A8. Маємо той же простенький, але цілком ефективний прямоходовий перетворювач із двома ключами.

QUBE QBC-GPM-700W-80B

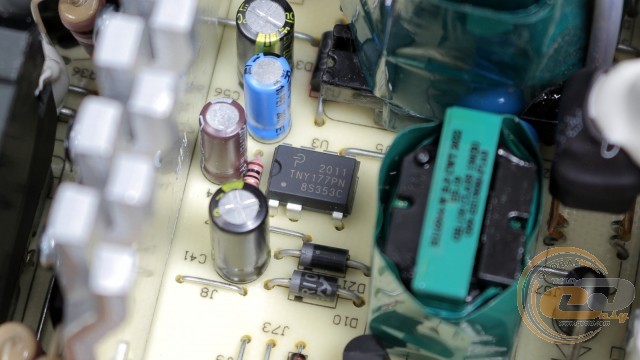

За формування чергової напруги відповідає чіп TNY177PN, який ми також бачили всередині рішення від CHIEFTEC.

QUBE QBC-GPM-700W-80B

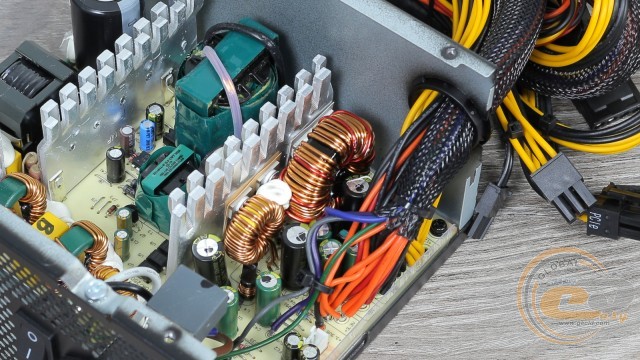

На виході передбачена групова стабілізація вихідних напруг. Так, маємо окремий дросель для напруги +3,3В і загальний для каналів + 5В та +12В.

QUBE QBC-GPM-700W-80B QUBE QBC-GPM-700W-80B

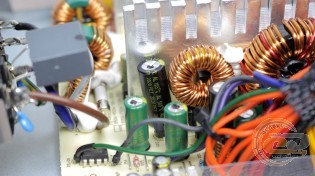

У різних вузлах ми побачили високотемпературні ємності, правда, уже від китайського виробника ChengX з не найкращою репутацією.

QUBE QBC-GPM-700W-80B

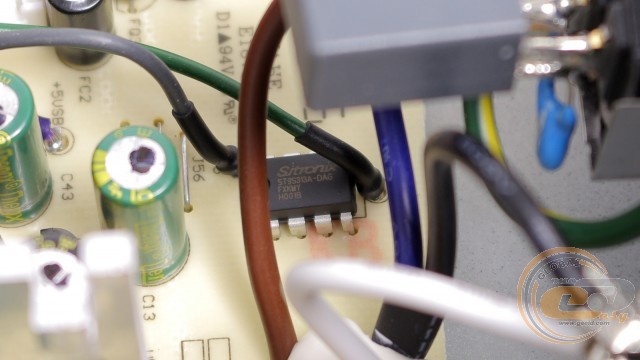

Завдяки мікросхемі-супервізора ST9S313-DAG вдалося реалізувати захисти від підвищеної і зниженої вихідної напруги (OVP і UVP). Також запобіжник забезпечує захист від короткого замикання (SCP). А ось інформації про інші види захистів ми, на жаль, не знайшли.

Крос-навантажувальні характеристики

Що ж, тепер на черзі тести.

Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ± 5% від їх номіналу.

QUBE QBC-GPM-700W-80B

QUBE QBC-GPM-700W-80B

QUBE QBC-GPM-700W-80B

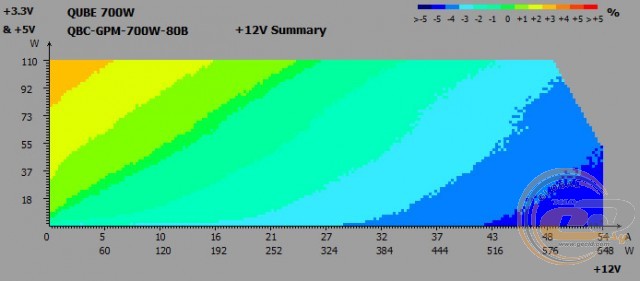

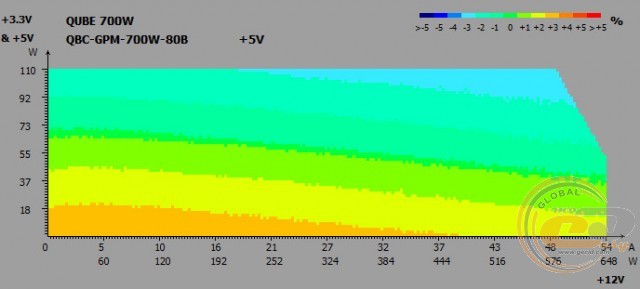

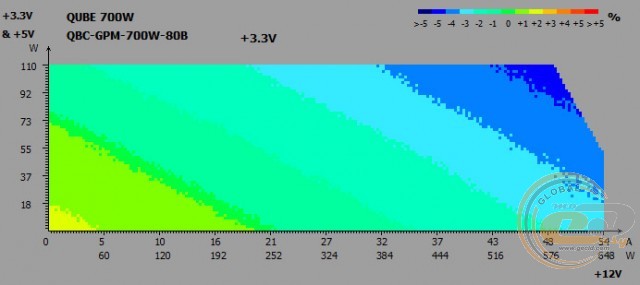

Під час крос-навантажувальних тестів на основних лініях живлення QUBE QBC-GPM-700W-80B були зафіксовані такі відхилення:

  • лінія +3,3В: від -5% до +2%;
  • лінія +5В: від -3% до +3%;
  • лінія +12В: від -5% до +3%.

При максимальному навантаженні на всіх каналах показники знаходяться в межах допуска. Це хороші результати, з огляду на застосування групової стабілізації.

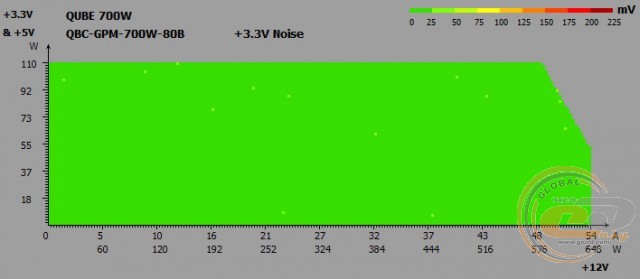

Шуми та пульсації у всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

  • лінії +3,3В і +5В: 50 мВ;
  • лінія +12В: 120 мВ.

QUBE QBC-GPM-700W-80B

QUBE QBC-GPM-700W-80B

QUBE QBC-GPM-700W-80B

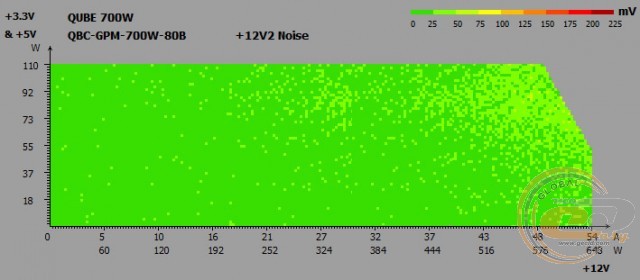

І з пульсаціями також все добре, без виходів за межі норми. На молодших лініях маємо скачки до 50 мВ, а на 12-вольтовій - до 75 мВ.

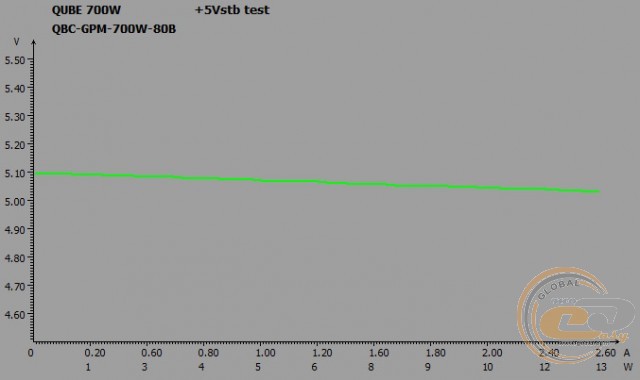

Чергова лінія живлення +5VSB

QUBE QBC-GPM-700W-80B

Стан чергової лінії живлення в блоці QUBE QBC-GPM-700W-80B зауважень не викликав. Залежно від навантаження напруга на ній змінюється в допустимих межах: від 5,09В до 5,03В (від +1,8% до +0,6%), і близько не підходячи до граничних ±5%.

PFC

Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:

Навантаження, Вт

65

150

200

250

300

350

450

550

620

700

Навантаження*, %

9

21

29

36

43

50

64

79

89

100

PFC

0,77

0,91

0,96

0,97

0,98

0,98

0,99

0,99

0,99

0,99

Навантаження* - навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC блока живлення хороший. При споживаній потужності в 150 Вт коефіцієнт PFC досяг 0,91. Максимальне ж значення (0,99) зафіксовано при навантаженні 450 Вт і вище.

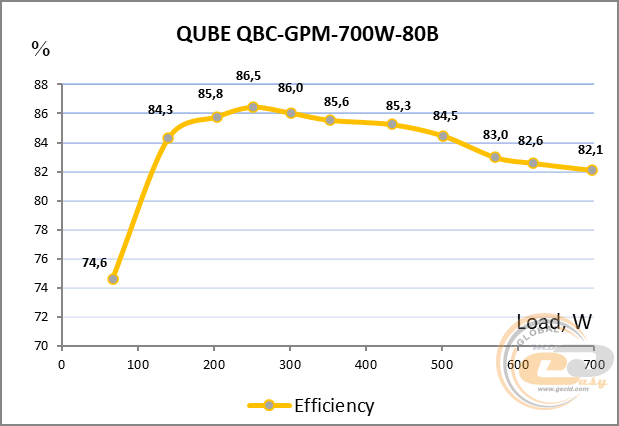

ККД

QUBE QBC-GPM-700W-80B

Тест реальної ефективності при різних навантаженнях підтвердив відповідність моделі QUBE QBC-GPM-700W-80B стандарту 80 PLUS Bronze. При навантаженнях 20%, 50% і 100% від номінальної потужності ККД блока живлення перевищував за 82%, 85% і 82% відповідно.

Система охолодження та температурний режим

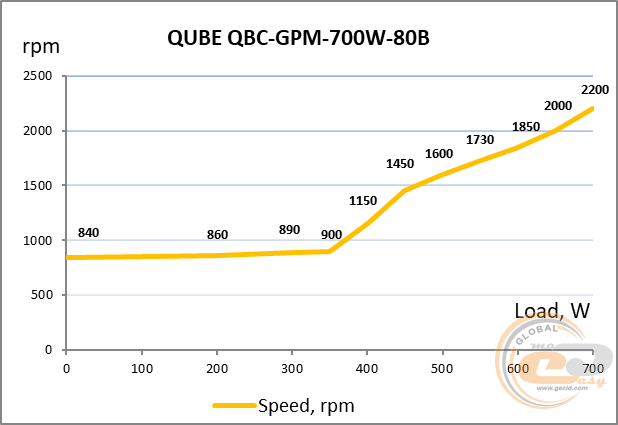

Побічно оцінити рівень шуму пристрою можна по швидкості обертання вентилятора при різній величині навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання і наступне збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання відзначені точками на графіку. При цьому температура навколишнього середовища для джерела живлення становила приблизно 23°С. Потрібно відзначити, що повітря всередині корпуса комп'ютера може бути куди гарячіше, зокрема, температура 40°С є цілком допустимою. У той же час саме навантаження, створюване комп'ютерною системою, носить змінний характер, що полегшує температурний режим джерела живлення.

QUBE QBC-GPM-700W-80B

Діапазон частоти обертання вентилятора виявився досить широким. При навантаженні до 350 Вт (50% від номіналу) він дуже тихий. Далі швидкість пропелера змінюється більш різко. Хоча при аналогічних значеннях потужності новинка більш тиха, ніж бюджетний QUBE QBC-GPS600A12 і близнюк по внутрішній частині CHIEFTEC GPS-700A8.

Для зручності сприйняття проміжних значень пропонуємо ознайомитися з таблицею:

Потужність, Вт

Частота обертання, об/хв

Рівень шуму

До 350

840 – 900

Дуже тихий

350 – 450

900 – 1450

Тихий

450 – 600

1450 – 1850

Нижче від середнього

600 – 700

1850 – 2200

Середній

QUBE QBC-GPM-700W-80B

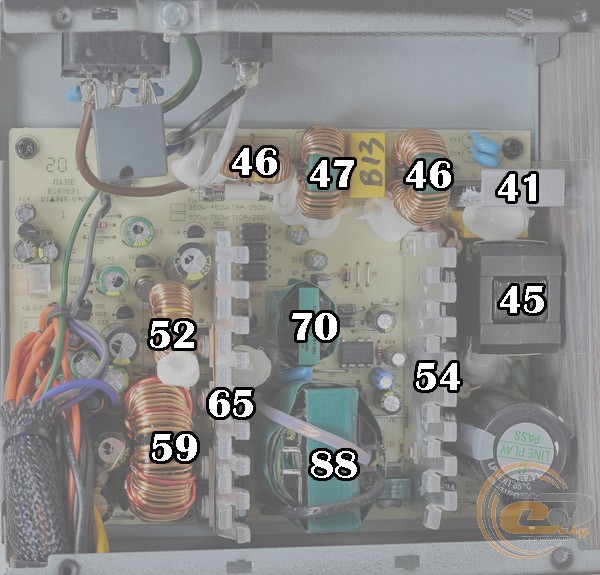

Після 20 хвилин роботи при номінальному навантаженні в 700 Вт головний трансформатор прогрівся до 88°C. Це середній показник - у CHIEFTEC справи йдуть краще. А ось до нагрівання інших компонентів питань немає взагалі.

Сторонні шуми під час роботи блока живлення

Як показала практика, на всьому діапазоні номінальної потужності QUBE QBC-GPM-700W-80B не відтворює додаткових шумів у вигляді дратівного писку дроселів або характерного гудіння трансформатора.

OverLOAD

Навантаження на тестовану модель ми збільшили до 800 Вт, що дорівнює приросту +14% до номінальної потужності. Це дуже хороший показник для настільки недорого рішення. Потім на позначці 840 Вт напруга на лінії +12В опускалася нижче від допустимого значення +11,4 В.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи був задіяний потужний 12-ядерний процесор AMD Ryzen 9 5900X. В якості відеоприскорювачів використовували ASUS ROG Strix GeForce RTX 2080 Ti OC та Palit GeForce RTX 2060 SUPER GamingPro OC.

Материнська плата

MSI MEG X570 GODLIKE (Socket AM4, AMD X570)

Процесор

AMD Ryzen 9 5900X (Socket AM4, 12/24 х 3,7 – 4,8 ГГц; 105 Вт)

Кулер

Noctua NH-U12A

Оперативна пам'ять

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z (F4-3200C15D-16GTZKW)

Відеокарта

ASUS ROG Strix GeForce RTX 2080 Ti OC

Palit GeForce RTX 2060 SUPER GamingPro OC

Накопичувач

Kingston SUV500 (480 ГБ)

Корпус

Spire SwordFin SP9007B з двома 120 мм вентиляторами

Ватметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Виміри проводилися в двох режимах: «Простій» і «Максимальне завантаження», яке створювалася за допомогою стрес-тесту FPU+GPUs в AIDA64. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, а напруга на лініях живлення +12В, +5В і +3,3В фіксувалося мультиметром MASTECH MY64.

У результаті виміру напруги живлення на вихідних лініях були отримані такі значення:

Режим

Величина, В

Відхилення, %

+12В

Idle

12,17

+1,4

Burn

11,89

-0,9

+5В

Idle

5,14

+2,8

Burn

5,19

+3,8

+3,3В

Idle

3,41

+3,3

Burn

3,39

+2,7

Вхідне енергоспоживання, Вт

Idle

62

Burn

675

Джерело без проблем впоралося із запропонованою конфігурацією, в якій сумарний TDP процесора і відеокарт перевищує за 530 Вт. У простої все виглядає відмінно - відхилення напруги перебувають в діапазоні +1,4 ... +3,3%, без будь-яких просідань.

У навантаженні групова стабілізація нагадує про себе підвищенням напруги на лінії +5В (до +3,8%) з одночасним зниженням на каналі +12В (на -0,9%). Незважаючи на чимале навантаження, все як і раніше в межах норми, та й просідання ніяк не назвеш значною. Тому даний блок живлення запросто «потягне» конфігурацію з одною дуже потужною або парою середньопродуктивних відеокарт і з процесором у розгоні.

Енергоспоживання в простої та в вимкненому стані комп'ютера

Енергоспоживання блока живлення QUBE QBC-GPM-700W-80B у вимкненому стані (3 Вт) комп'ютера і в сплячому режимі (6 Вт) відповідає показникам інших рішень, які побували в нашій тестовій лабораторії.

Підсумок

QUBE QBC-GPM-700W-80B

У цілому знайомство з QUBE QBC-GPM-700W-80B залишило у нас приємне враження. На відміну від більш доступного QUBE QBC-GPS600A12, новинка може видати не тільки заявлені 700 Вт, але навіть більше.

При цьому вихідні напруги залишаються в нормі. Це стосується і номіналів, і пульсацій на лініях. Так, невеликі осідання по каналу +12В є, що характерно для рішень з груповою стабілізацією. Зате конфігурацію з парою потужних відеокарт (GeForce RTX 2080 Ti та GeForce RTX 2060 SUPER) джерело здатне живити без проблем.

А все завдяки тому, що новинка побудована на перевіреній часом платформі від CWT, яка використовується в успішному бюджетнику CHIEFTEC GPS-700A8. При цьому рішення від QUBE навіть обзавелося сертифікатом 80 PLUS Bronze, для чого була реалізована робота в мережах номіналом 100-240 В. Також тут застосовується більш якісний вхідний конденсатор. Та й пропелер працює тихіше, хоча через це підвищився нагрів головного трансформатора. І, наостанок, маємо чотири конектори PCIe замість двох для підключення пари відеоадаптерів.

У результаті QUBE QBC-GPM-700W-80B цілком можна розглядати, як альтернативу більш іменитому рішенню від CHIEFTEC.

Переваги:

  • порівняно велика номінальна потужність (700 Вт);
  • непоганий рівень ККД (80 PLUS Bronze);
  • наявність виділеного каналу +12В із навантажувальною здатністю до 54 А (648 Вт);
  • напруги не покидають допустимі норми при підключенні до конфігурації з парою відеокарт і потужним процесором;
  • низькі пульсації;
  • наявність базових захистів;
  • повний набір елементів вхідного фільтру;
  • активний метод компенсації реактивної потужності;
  • наявність чотирьох 6+2-контактних PCI Express;
  • низьке енергоспоживання в сплячому режимі і в вимкненому стані комп'ютера;
  • порівняно низька вартість.

Особливості:

  • пропелер на основі підшипника ковзання;
  • групова стабілізація напруги;
  • застосування бюджетних конденсаторів у вузлі фільтрації.
