Огляд блока живлення QUBE QBC-GPM-700W-80B: і знову CWT!

Нещодавно ми познайомилися з зовсім вже бюджетним блоком живлення QUBE QBC-GPS600A12 потужністю 500 Вт (по факту), який цілком потягне ігрову систему початкового рівня. Наприклад, AMD Ryzen 5 3600/Intel Core i3-10100F + AMD Radeon RX 5500 XT/RX 570/NVIDIA GeForce GTX 1650 SUPER/GTX 1060. Але якщо фінансовий стан дозволяє придбати більш потужний і ефективний пристрій, то в асортименті бренду Qube знайдеться і таке.

QUBE QBC-GPM-700W-80B

Уже з назви QUBE QBC-GPM-700W-80B можна визначити його номінальну потужність (700 Вт) і рівень ККД (80 PLUS Bronze). Про решту ми дізнавалися з коробки, етикетки і особистого знайомства, про що по порядку розповімо в подальшій розповіді.

Специфікація

Модель

QUBE QBC-GPM-700W-80B

Тип

ATX12V

Максимальна потужність, Вт

700

Потужність по каналу +12В, Вт

648

Потужність ліній +3,3В та +5В, Вт

110

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

19

Максимальний вихідний струм каналу +5В, А

17

Максимальний вихідний струм каналу +12В, А

54

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

2,5

Вхідна напруга, В

100 – 240

Частота, Гц

47 – 63

Вхідний струм, А

10,0

ККД, %

≤87

Сертифікований 80 PLUS

Bronze

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності  (PF), %

≤99

PCIe-роз'єми

4 (6+2-контактні)

Модульний

Ні

Розміри вентилятора, мм

120 х 120 х 25

Тип підшипника вентилятора

Ковзання (Sleeve Bearing)

Захисти

OVP, UVP, SCP

Розміри (Д х Ш х В), мм

140 х 150 х 86

Сайт виробника

QUBE

Сайт дистриб'ютора

artline.ua

Упаковка та комплектація

На відміну від більш доступного побратима, QUBE QBC-GPM-700W-80B приїхав до нас в упаковці, створеної спеціально для даної моделі. Похвально, що на неї помістили головні електротехнічні показники і перелік вихідних конекторів. Правда, над якісним перекладом українською ще потрібно попрацювати.

QUBE QBC-GPM-700W-80B

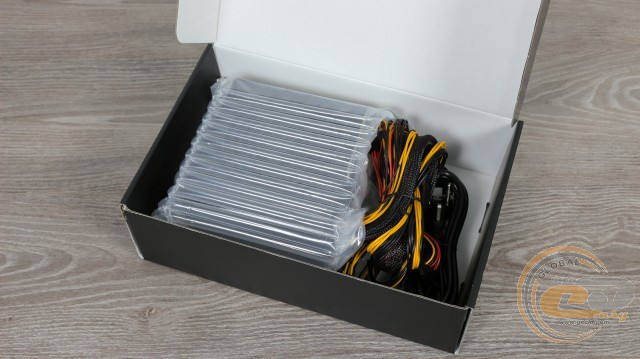

Для збереження при транспортуванні саме джерело розміщений до пом'якшувального демпфера.

QUBE QBC-GPM-700W-80B

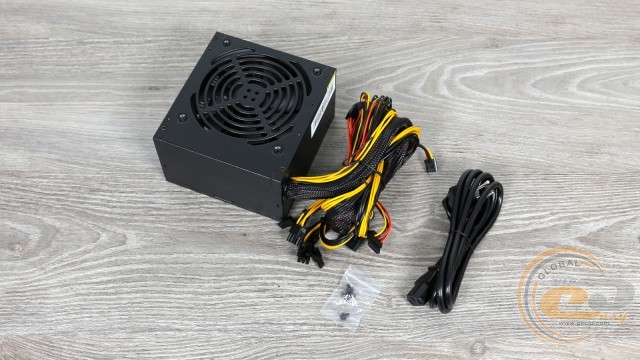

Комплектація ж тут цілком звичайна: кабель живлення і кріпильні гвинти. Загалом, усе що потрібно для монтажу і підключення.

Зовнішній вигляд

QUBE QBC-GPM-700W-80B

QUBE QBC-GPS600A12

QUBE QBC-GPM-700W-80B

QUBE QBC-GPM-700W-80B

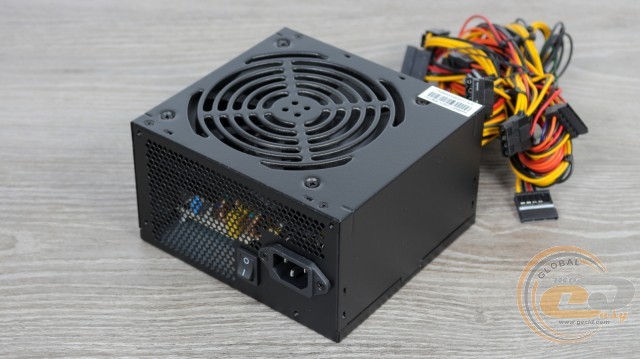

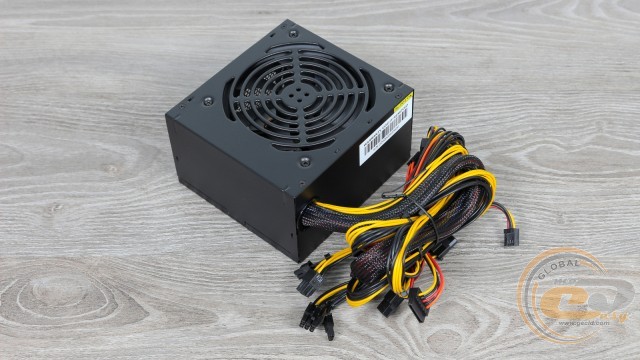

Зовнішність новинки дуже близька до більш доступного рішення. Мінімальні відмінності є, але вони ледь помітні.

QUBE QBC-GPM-700W-80B

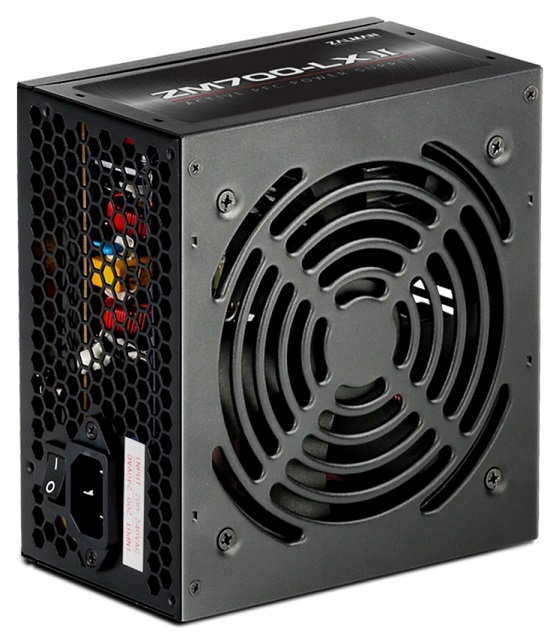

А вентиляційний виріз над 120-мм вентилятором дуже нагадує імениті рішення ZALMAN ZM-LEII/ZM-LXII.

QUBE QBC-GPM-700W-80B

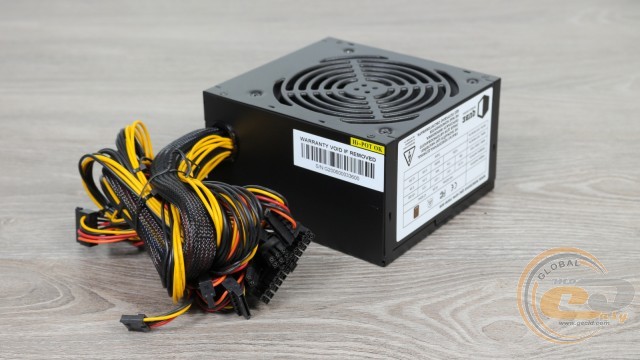

Розміри блока живлення цілком стандартні (140 х 150 х 86 мм), тому проблем з сумісністю не буде.

QUBE QBC-GPM-700W-80B

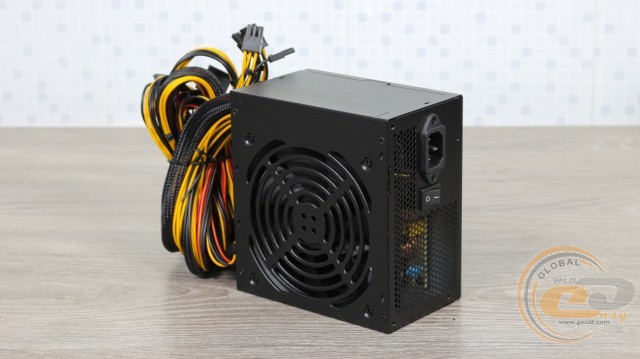

Тильна боковина з стільниковими перфораціями містить роз'єм живлення і вимикач.

QUBE QBC-GPM-700W-80B

А ось найбільша за площею панель і одна з боковин взагалі нічим не примітні.

QUBE QBC-GPM-700W-80B

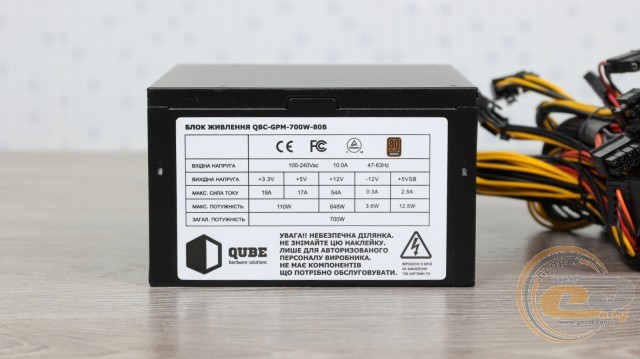

І лише друга боковина прихистила наклейку з ключовою інформацією про пристрій. Відзначено здатність навантаження лінії +12В - до 648 Вт, а це 93% від номіналу блока живлення - непоганий показник. Загальна ж потужність більш дрібних каналів +3,3В та +5В становить звичні 110 Вт.

QUBE QBC-GPM-700W-80B

Усі кабелі у QUBE QBC-GPM-700W-80B виведені безпосередньо з корпуса, що властиво бюджетним БЖ.

QUBE QBC-GPM-700W-80B

Дроти тут цілком звичайні: круглі і різнокольорові. Самі навантажені з них володіють звичним калібром 18 AWG, а ось кабелі для живлення периферії (SATA, PATA і FDD) ще тонше - 20 AWG.

QUBE QBC-GPM-700W-80B

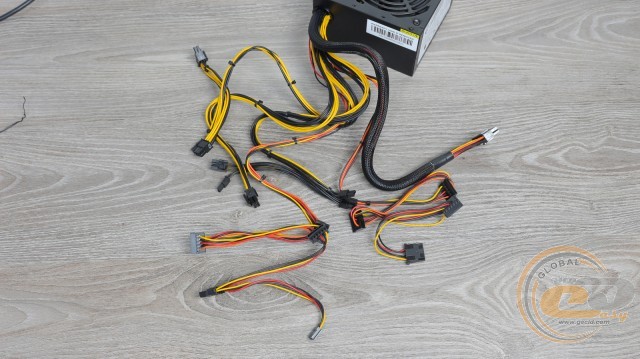

Основні конектори живлення представлені 20+4-контактним ATX і 4+4-контактним ATX12V. Для підключення пари відеокарт є чотири 6+2-контактних роз'єми PCIe на двох окремих дротах. А для периферії в цілому маємо шість SATA, два PATA і навіть FDD.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єму (роз'ємів), см

Калібр дротів

20+4-контактний ATX

1

45

18 AWG

4+4-контактний ATX12V

1

45

18 AWG

два 6+2-контактні PCIe

2

45-60

18 AWG

три SATA + один PATA

1

45-50-65-80

20 AWG

три SATA + один PATA + FDD

1

45-55-70-85-100

20 AWG

Внутрішня будова

QUBE QBC-GPM-700W-80B

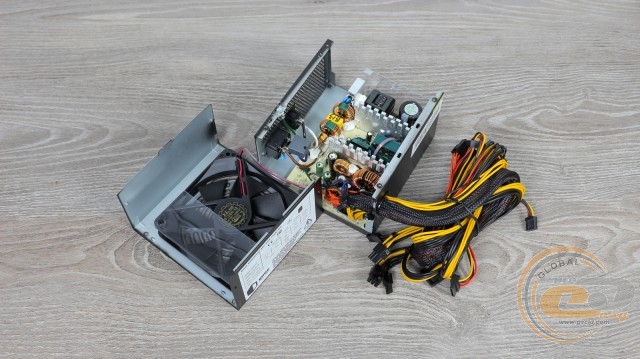

Кажуть, що зовнішність може бути оманлива. Тому ми поринаємо всередину джерела.

QUBE QBC-GPM-700W-80B

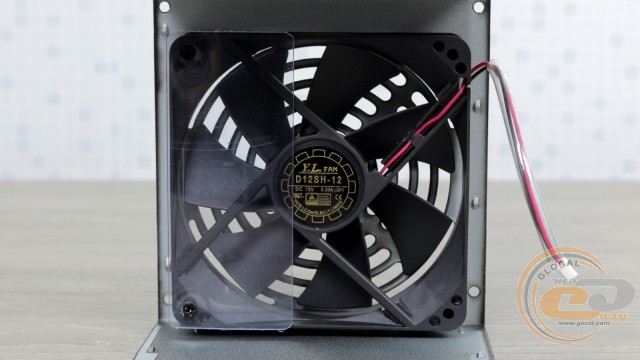

Подібно більш бюджетному побратиму, тут застосовується вентилятор від YATE LOON. Правда, позначення D12SH-12 вказує на велику швидкість обертання (до 2200 об/хв). Аналогічний пропелер ми зустрічали в популярному 700-ватнику CHIEFTEC GPS-700A8. Оскільки йдеться про порівняно недороге джерело, то пропелер заснований на бюджетному підшипнику ковзання.

QUBE QBC-GPM-700W-80B

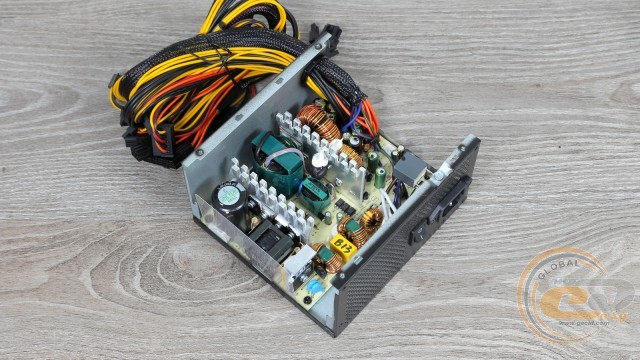

Усередині QUBE QBC-GPM-700W-80B маємо три радіатори: по одному для елементів первинного і вторинного ланцюга, а також Г-подібний на діодній збірці. Їх ефективність ми перевіримо на практиці.
