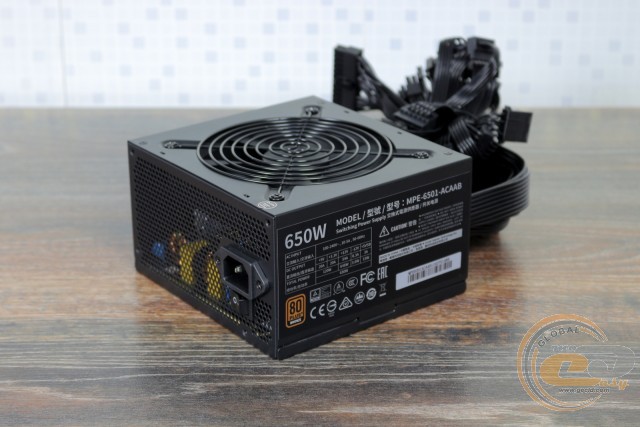

Огляд блока живлення Cooler Master MWE Bronze 650: справжня «бронза»
28-10-2019

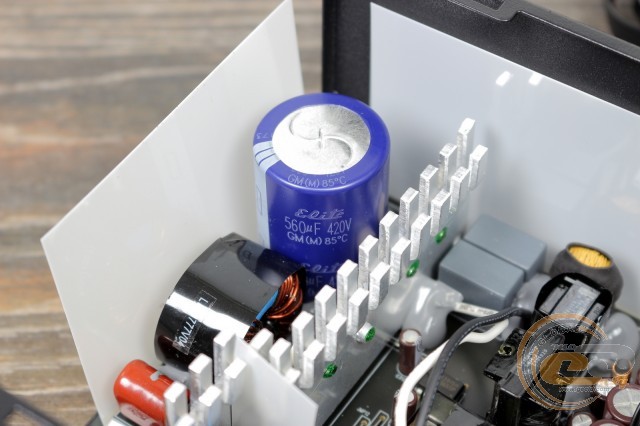

Ємність вхідного конденсатора в 560 мкФ є вельми гідним для 650-ватного БЖ. Він належить до низькотемпературної серії (85°С) і має тайванський родовід.

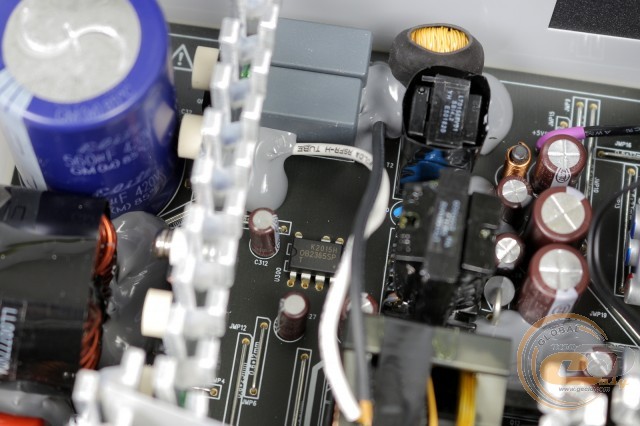

ШІМ-контролер представлений чіпом OnBright OB2365SP. Судячи з інформації в інтернеті, поки він зустрічається тільки всередині пристроїв лінійки Cooler Master MWE. Цікаво, як він покаже себе на практиці.
Низьковольтна частина реалізована на базі DC-DC-перетворювачів. Силові елементи притулилися на двох окремих радіаторах. Є термодатчик, тому частота обертання пропелера залежить від реального нагріву, а не від навантаження. Як ми побачимо далі, тут він просто необхідний.

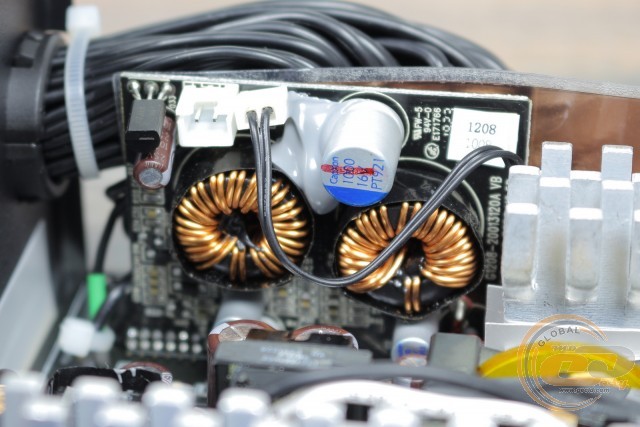

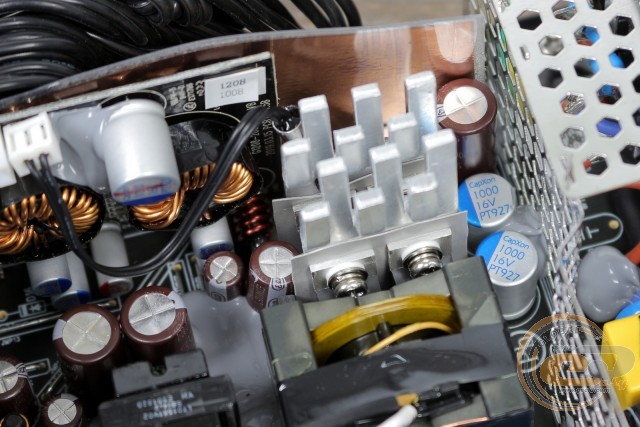

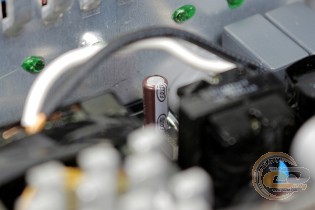

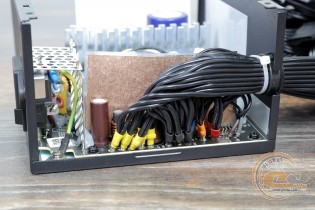

Конденсатори і котушки вторинного перетворювача розмістилися поруч з платою.
По всьому джерелу застосовуються електролітичні конденсатори від тієї ж Elite. Твердотільні рішення також родом із Тайваню, але вже виробництва CapXon.
Згідно зі специфікацією ШІМ-контролера, саме на нього покладена також функція захисту від різних чинників:
- підвищеної вихідної напруги (OVP);
- зниженої вихідної напруги (UVP);
- короткого замикання (SCP);
- перевантаження з потужності (OPP);
- перегріву (OTP).
Приємно бачити тут настільки великий перелік.
Крос-навантажувальні характеристики
Зібрати джерело назад було нескладно, тим більше що є сильний стимул - тести.
Нагадаємо, що норми стандарту ATX12V передбачають допустимі відхилення напруги для всіх ліній живлення в межах ± 5% від їх номіналу.

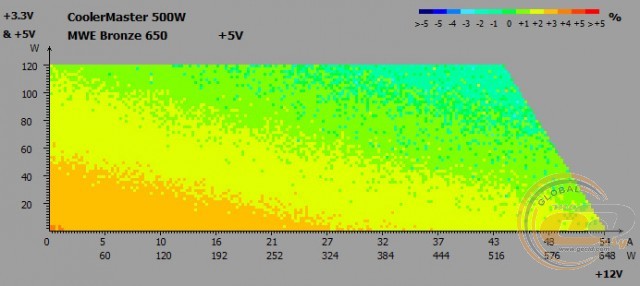

Під час крос-навантажувальних тестів на основних лініях живлення Cooler Master MWE Bronze 650 були зафіксовані такі відхилення напруг:

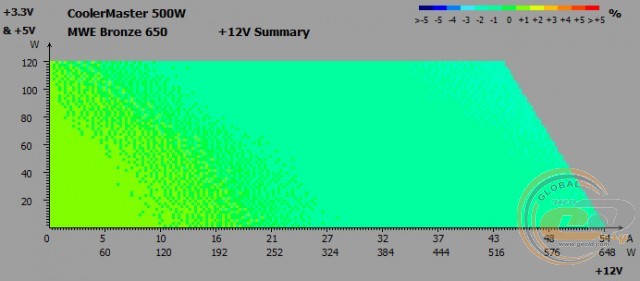

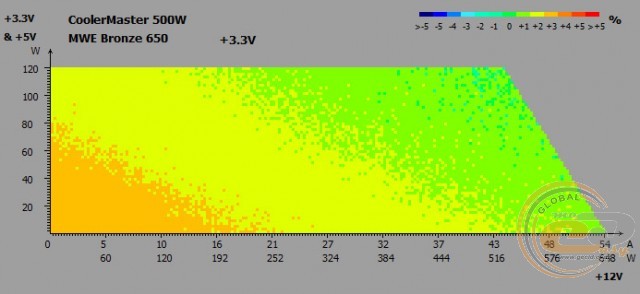

- лінія +3,3 В: від +1% до +3%;
- лінія +5 В: від -1% до +3%;
- лінія + 12В: від -2% до +1%;
Як видно, виходу за межі допустимого діапазону не було, та й відхилення на всіх трьох лініях були невеликими. Так, на самому затребуваному каналі +12 В вони склали всього 3% при нормі 10% (± 5%).

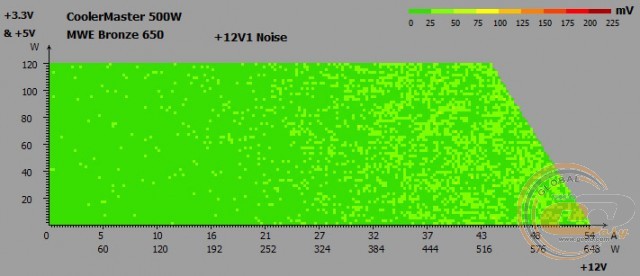

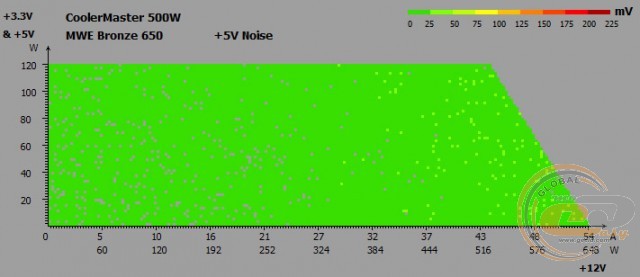

Шуми і пульсації на всьому діапазоні напруг
Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):
- лінії +3,3 В і +5 В: 50 мВ;
- лінія + 12В: 120 мВ.

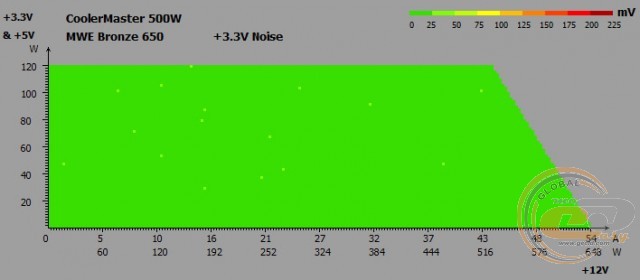

Та й з пульсаціями все відмінно - маємо значення до 50 мВ майже на всьому діапазоні, із рідкісними стрибками до 75 мВ на лінії +12В.
Чергова лінія живлення + 5VSB

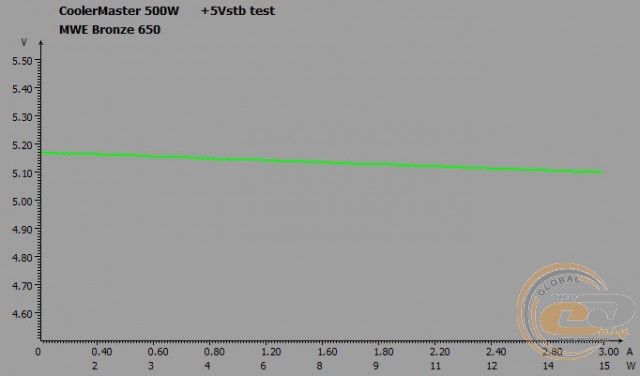

Чергова лінія живлення Cooler Master MWE Bronze 650 виявилася позитивною - абсолютно ніяких просідань. Залежно від навантаження напруга на ній змінюється в межах норми: від 5,17 до 5,1 В (від +3,4% до +2%), не виходячи за рамки ±5%.
PFC
Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:
Навантаження, Вт |
60 |
90 |
130 |
200 |
260 |
330 |
400 |
550 |
650 |
Навантаження*, % |
9 |
14 |
20 |
31 |
40 |
51 |
62 |
85 |
100 |
PFC |
0,62 |
0,72 |
0,8 |
0,86 |
0,9 |
0,92 |
0,94 |
0,96 |
0,96 |
Навантаження* - навантаження у відсотковому відношенні до номінальної потужності блока живлення.
Коефіцієнт PFC виявився трохи нижчим, ніж у протестованих раніше моделях. Проте він відповідає стандарту 80 PLUS Bronze - необхідне значення 0,9 досягається при 40%-му навантаженні. Максимум же склав 0,96. Нагадаємо, що при сертифікації «бронзою», «сріблом» або «золотом» даний показник повинен досягати значення 0,9 при навантаженні не більше ніж 50%.
ККД

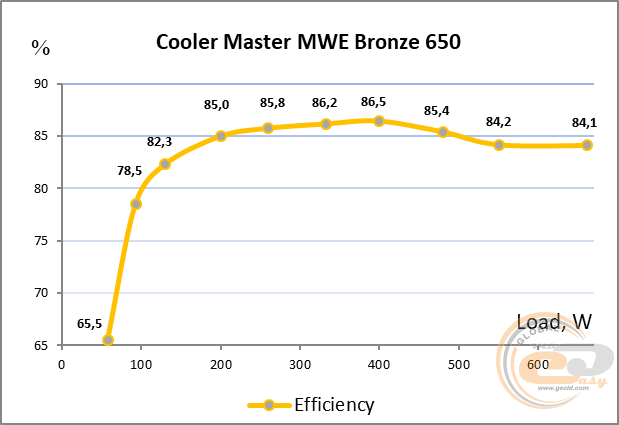

Тест реальної ефективності при різних навантажень продемонстрував високий ККД Cooler Master MWE Bronze 650, який відмінно вписується в стандарт 80 PLUS Bronze. Так, при навантаженнях 20%, 50% і 100% від номінальної потужності ККД блока живлення навіть перевищував необхідні 81%, 85% і 81% на 1-3%.
На діапазоні від 185 Вт до номінальних 650 Вт ефективність джерела дорівнює 84% і вище, при цьому він зможе слугувати в ролі обігрівача потужністю від 30 до 103 Вт.
Система охолодження і температурний режим
Побічно оцінити рівень шуму пристрою можна по швидкості обертання вентилятора при різній величині навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання і наступне збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання відзначені точками на графіку. При цьому температура навколишнього середовища для джерела живлення становила приблизно 23°С. Потрібно відзначити, що повітря всередині корпуса комп'ютера може бути куди гарячішим, зокрема, температура 40°С є цілком допустимою. У той же час саме навантаження, створюване комп'ютерною системою, носить змінний характер, що полегшує температурний режим джерела живлення.

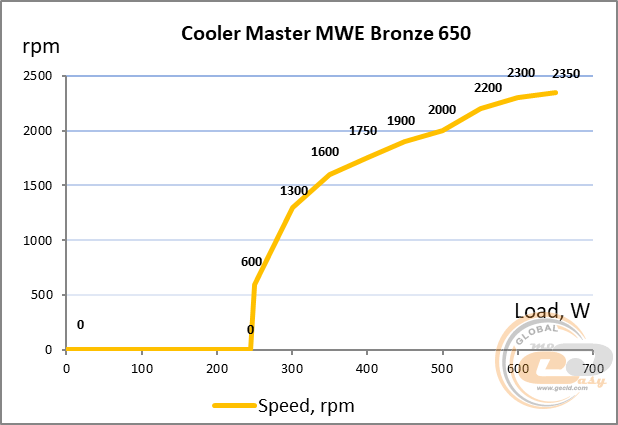

У простої або при невисокому навантаженні системи блок живлення вас не потривожить: до позначки 250 Вт (згідно з офіційним сайтом, до температури 40°C) вентилятор не обертався зовсім. Далі пропелер швидко набирає обертів, хоча при навантаженні аж до 400 Вт також можна розраховувати на його тиху роботу. І лише при подальшому збільшенні навантаження шум уже буде виділятися на тлі інших компонентів, особливо з позначки 2000 об/хв або 500 Вт.
Діапазон потужності |
Рівень шуму |
До 250 Вт |
Безшумно |
От 250 до 300 Вт |
Дуже тихо |
От 300 до 400 Вт |
Тихо |
От 400 до 500 Вт |
Нижче від середнього |
От 500 до 650 Вт |
Середній |

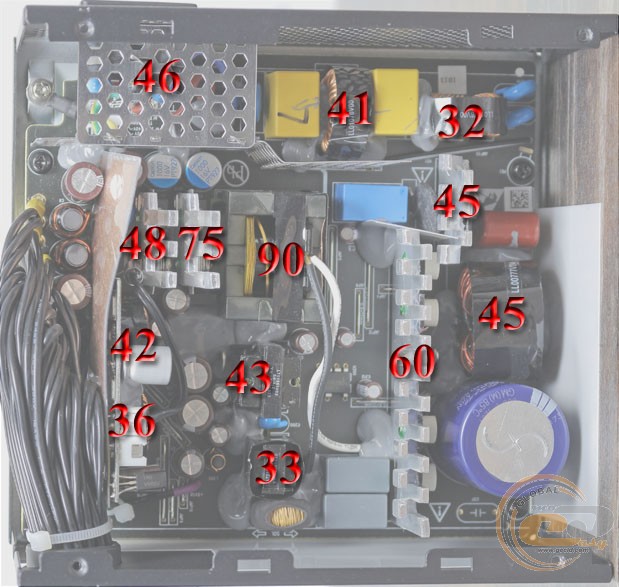

Незважаючи на спритну роботу пропелера, головний трансформатор нагрівся до 90°C. Інші компоненти були помітно холодніші, що вже добре. Але проводити експеримент із перевантаженням ми все ж не наважилися.
Сторонні шуми під час роботи блока живлення
Як показала практика, на всьому діапазоні номінальної потужності Cooler Master MWE Bronze 650 не відтворює додаткових шумів у вигляді дратівного писку дроселів або характерного гудіння трансформатора. Так що в пасивному режимі роботи СО даний БЖ буде дійсно безшумним.
Практичні випробування на реальній конфігурації
Для побудови реальної комп'ютерної системи був задіяний потужний 6-ядерний процесор Intel Core i7-4960X у розгоні до 4,4 ГГц. В якості відеоприскорювачів використовували ASUS ROG Strix GeForce RTX 2080 Ti OC edition та Palit GeForce RTX 2060 SUPER GP OC.
Материнська плата |
ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express) |
Процесор |
Intel Core i7-4960X (Socket LGA2011, 3,6 ГГц, L3 12 МБ) @4,4 ГГц, 1,3 В |
Кулер |
Thermalright TRUE Spirit 120M |
Оперативна пам’ять |
4 x DDR3-1333 4096 MБ Transcend PC3-10600 |
Відеокарта |
ASUS ROG Strix GeForce RTX 2080 Ti OC edition Palit GeForce RTX 2060 SUPER GP OC |
Жорсткий диск |
WD Caviar Blue 1 ТБ (WD10EALX) |
Корпус |
Spire SwordFin SP9007B з двоая 120-мм вентиляторами |
Ватметр |
Seasonic PowerAngel |
Мультиметр |
MASTECH MY64 |
Виміри проводилися в двох режимах: «Простій» і «Максимальне завантаження», яка створювалася за допомогою стрес-тесту AIDA64 FPU+GPUs. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, напруга на лініях живлення +12В, +5В і +3,3В фіксувалося за допомогою мультиметра MASTECH MY64.
У результаті виміру напруги живлення на вихідних лініях були отримані такі значення:
Режим |
Величина, В |
Відхилення, % |
+12В |
||
Idle |
12,17 |
+1,4 |
Burn |
12,14 |
+1,2 |
+5В |
||
Idle |
5,17 |
+3,4 |
Burn |
5,18 |
+3,6 |
+3,3В |
||
Idle |
3,39 |
+2,7 |
Burn |
3,38 |
+2,4 |
Вхідне енергоспоживання, Вт |
||
Idle |
101 |
|
Burn |
696 |
Як в простої, так і при навантаженні настільки потужної конфігурації блок живлення демонструє зразкові показники. «Штиль» у зміні напруг і їх позитивні значення обіцяють високу стабільність роботи системника, навіть при розгоні комплектуючих. Очевидно, схемотехніка підібрана з хорошим запасом. Якби не високий нагрів трансформатора, дане джерело напевно добре зарекомендувало б себе в тесті на перевантаження.
Енергоспоживання в простої і в вимкненому стані комп'ютера
А ось тут абсолютно ніяких сюрпризів. Енергоспоживання Cooler Master MWE Bronze 650 у вимкненому стані комп'ютера (3 Вт) і в режимі сну (7 Вт) відповідає показникам інших близьких з потужності рішень, які побували в нашій тестовій лабораторії.
Підсумки
Приблизно за $50 можна купити «бронзове» рішення потужністю не менше 650 Вт, а за $60 - модель із частково модульними кабелями. Так чому протестований блок вартістю близько $70 все ж заслуговує на нашу увагу?
По-перше, Cooler Master MWE Bronze 650 на ура справляється зі своїм прямим обов'язком. На відміну від більшості доступніших моделей, тут застосовуються DC-DC-перетворювачі замість групової стабілізації. Це гарантує стабільність напруг на всьому робочому діапазоні і відсутність їх просідань. По-друге, тут є трохи умовний «230 Only», а повноцінний 80 PLUS Bronze з високим ККД і можливістю роботи в широкому діапазоні напруг. На цьому список переваг не закінчується. Пласкі дроти у вигляді шлейфів, надійний гідродинамічний підшипник вентилятора і можливість роботи СО в пасивному режимі при низьких навантаженнях однозначно порадують майбутнього власника.
Бентежить лише високий нагрів головного трансформатора, тому не радимо перевантажувати пристрій. Але навіть конфігурацію з потужним багатоядерним процесором і парою відеокарт середньої продуктивності даний БЖ потягне без проблем.
У результаті Cooler Master MWE Bronze 650 виглядає цікавіше від більш доступних рішень аналогічної потужності. Але в деяких моментах покупцеві все ж доведеться йти на компроміс, що звичайно для даного цінового сегмента.
Переваги:
- хороший рівень ККД (відповідність сертифікату 80 PLUS Bronze);
- сучасна схемотехніка з використанням DC-DC-перетворювачів;
- хороший стан напруги на лініях живлення;
- відсутність осідань напруг при підключенні до потужної конфігурації;
- дуже низькі пульсації;
- наявність низки захистів;
- дроти у вигляді гнучких шлейфів;
- надійний гідродинамічний підшипник вентилятора;
- пасивний режим роботи СО при низьких навантаженнях;
- низьке енергоспоживання в режимі сну і в вимкненому стані комп'ютера;
- активний метод компенсації реактивної потужності.
Особливості:
- використання тайванських конденсаторів;
- помітний нагрів головного трансформатора.
Автор: Олесь Пахолок
Переклад: Лілія Масюк
Висловлюємо подяку компанії Cooler Master за наданий для тестування блок живлення.
Опубліковано : 28-10-2019
