Огляд блока живлення Cooler Master MWE Bronze 650: справжня «бронза»

Наше знайомство із різноманітною лінійкою джерел живлення Cooler Master MWE триває. Після тестування модульного «золотого» 550-ватника вартістю близько $100, хотілося б подивитися і на щось більш доступне. Так, за менш ніж $70 ви отримаєте вже «бронзове» рішення Cooler Master MWE Bronze 650, яке також є в 550- і 450-ватних варіантах.

Cooler Master MWE Bronze 650

І хоча кабелі тут виходять безпосередньо з корпуса і ККД нижче, але переваги у вигляді сучасної схемотехніки і надійного вентилятора залишилися. Так, і ніякої переплати за LED-підсвічування. Звичайно ж, усе перераховане - лише трохи з того, про що ви дізнаєтеся далі.

Специфікація

Модель

Cooler Master MWE Bronze 650

(MPE-6501-ACAAB)

Тип

ATX12V v2.3

Максимальна потужність, Вт

650

Потужність по каналу +12В, Вт

648

Потужність ліній +3,3В и +5В, Вт

120

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

20

Максимальний вихідний струм каналу +5В, А

20

Максимальний вихідний струм каналу +12В, А

54

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3

Вхідна напруга, В

100 – 240

Частота, Гц

50 – 60

Вхідний струм, А

5 – 10

ККД, %

85

Сертифікований 80 PLUS

Bronze

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

>90

PCIe-роз'ємів

4 (6+2-контактні)

Модульний

Немає

Розміри вентилятора, мм

120 х 120 х 25

Тип підшипника вентилятора

HDB (гідродинамічний)

Захисти

OPP, UVP, OVP, SCP, OTP

Розміри, мм

140 х 150 х 86

Сайт виробника

Cooler Master

Сторінка продукту

Упаковка і комплект постачання

Звичайно, що коробка не настільки цікава, як її вміст. Але іноді корисно порівняти заявлені дані і фактичні. І йдеться не тільки про технічні характеристики.

Наприклад, напис свідчить про 5-річну гарантію на пристрій, що в даному ціновому сегменті безумовно радує. Але ось на сторінках вітчизняних інтернет-магазинів чомусь згадується лише 2-річний гарантійний термін. Погодьтеся, різниця суттєва. Ну а офіційний сайт і зовсім обіцяє 3 роки. Швидше за все, усе залежить від регіону продажів.

У цілому ж коробка порадує хорошим інформаційним наповненням.

Cooler Master MWE Bronze 650

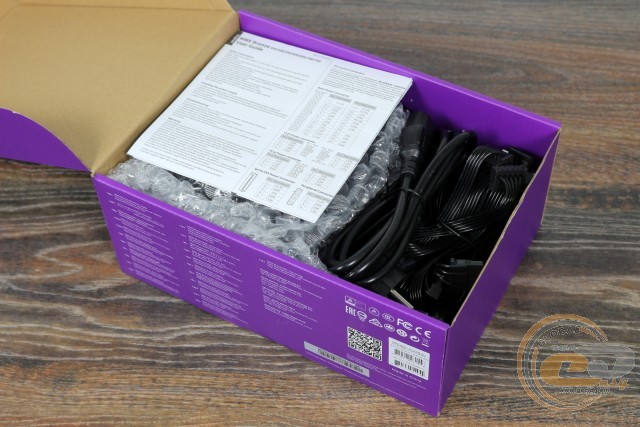

Внутрішня пупирчата упаковка допоможе зберегти блок живлення від пошкоджень при транспортуванні.

Cooler Master MWE Bronze 650

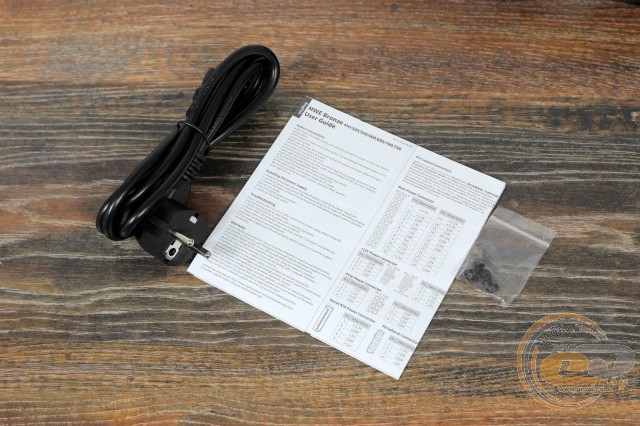

До того ж усередині знайдуться кріпильні гвинти, кабель живлення і інструкція для користувача.

Зовнішній вигляд

Cooler Master MWE Bronze 650

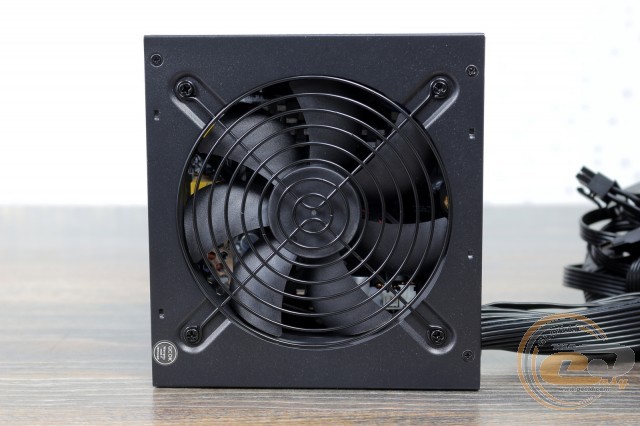

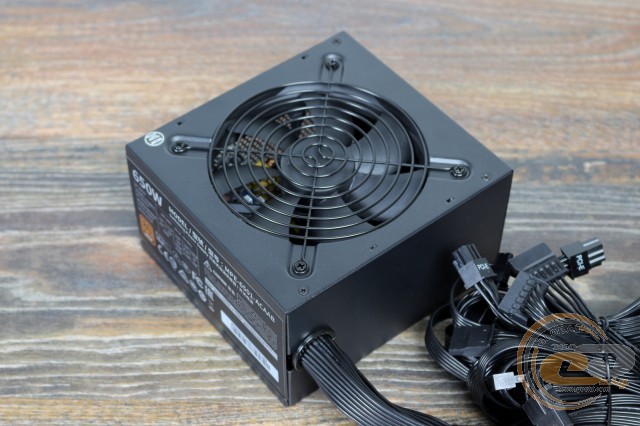

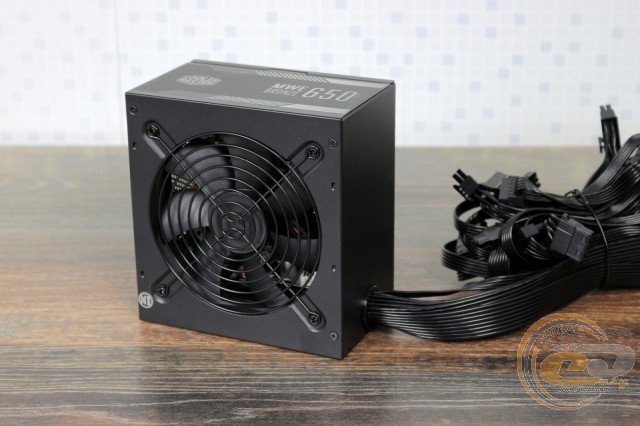

Скромність і мінімалізм панує в зовнішності Cooler Master MWE Bronze 650. Чорний матовий окрас, решітка типу «гриль», звичні розміри 140 х 150 х 86 мм - усе як і у багатьох інших схожих пристроїв.

Cooler Master MWE Bronze 650

Чотири гвинтика з'єднують дві панелі джерела між собою. Ну а гарантійна наклейка є невід'ємною частиною одного з них.

Cooler Master MWE Bronze 650

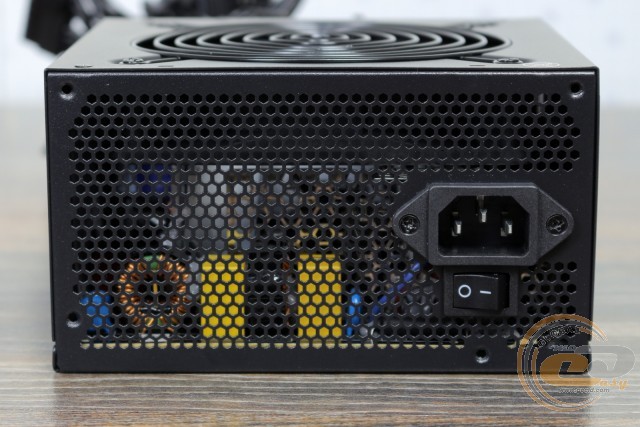

Отвори у вигляді сот, вхідний роз'єм і вимикач нам також добре знайомі.

Cooler Master MWE Bronze 650

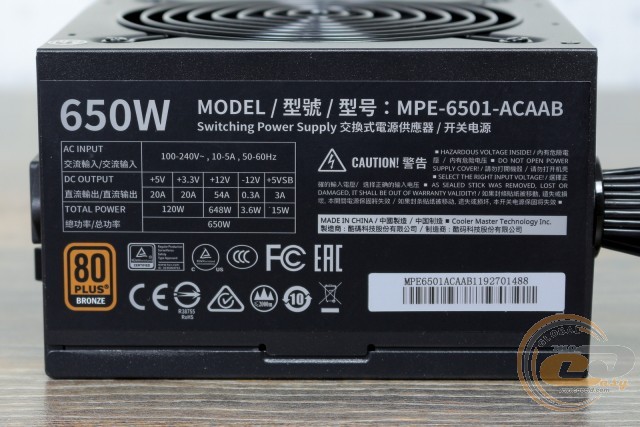

Унікальною в кожній моделі джерела є наклейка з технічними характеристиками. Радує лише одна лінія +12В потужністю 648 Вт (майже дорівнює максимальній) - на особу використання DC-DC-перетворювачів. Більш дрібні канали +3,3 В і +5 В надають у цілому до 120 Вт, що також є хорошим показником.

Cooler Master MWE Bronze 650

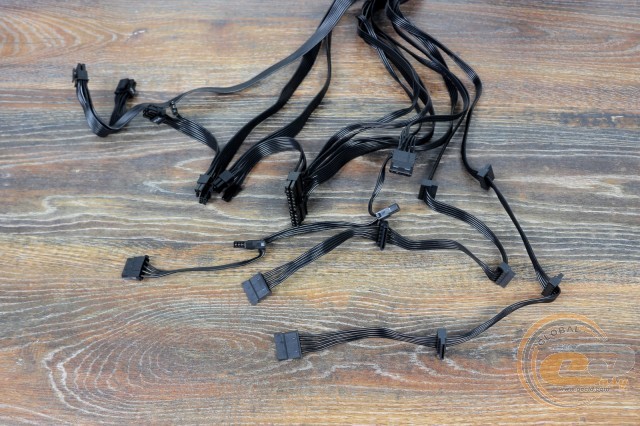

Усі кабелі живлення виведені безпосередньо з корпуса Cooler Master MWE Bronze 650. Так, хотілося б хоч чогось модульного. Зате так дешевше, і ймовірність втрати мінімальна. Дуже сподобалося використання зручних в укладанні гнучких шлейфів. Навіть 20+4-контактний ATX не став винятком із правила. Калібр дротів звичний - 18 AWG (1,024 мм у діаметрі), хоча місцями були помічені і більші 16 AWG (діаметр 1,291 мм).

Cooler Master MWE Bronze 650

У порівняно недорогому рішенні приємно бачити два коннектори ATX12V в 8- і 4+4-контактному виконанні. А це означає, що джерело підійде навіть для живлення топових платформ від AMD і Intel. Підключити пару відеокарт допоможуть чотири 6+2-контактні коннектори PCIe. Для восьми SATA-накопичувачів і чотирьох периферійних пристроїв також є все необхідне. Що стосується довжини дротів, то Cooler Master MWE Bronze 650 запросто можна купувати для встановлення в корпусах формату Full Tower - складнощів бути не повинно.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єма (роз'ємів), см

20+4-контактний ATX

1

58

8-контактний и 4+4-контактний ATX12V

1

65-75

два 6+2-контактні PCIe

2

55-65

чотири SATA

2

50-65-80-90

чотири PATA

1

50-60-75-90

Внутрішня будова

Cooler Master MWE Bronze 650

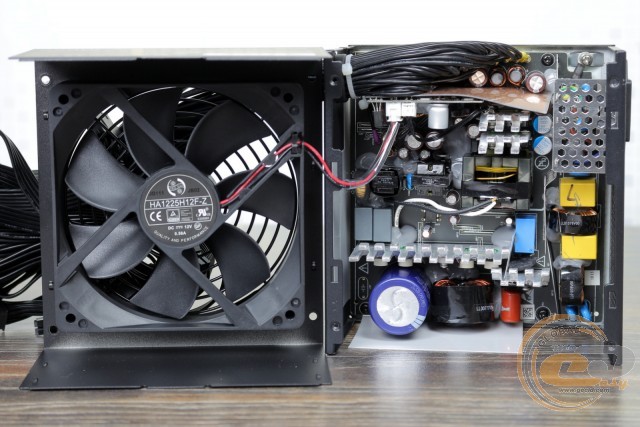

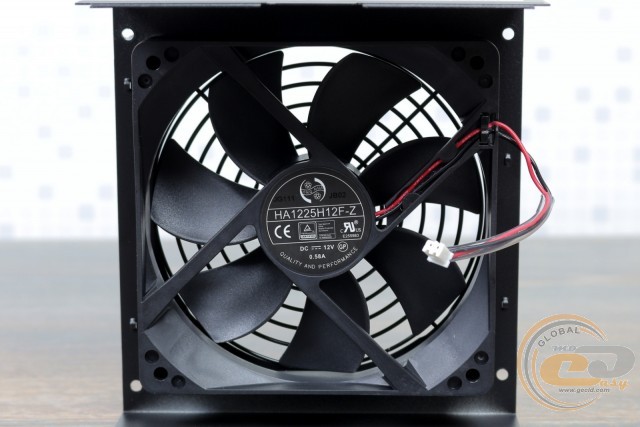

Вітаю, старий знайомий! 120-мм 7-лопатевий вентилятор Hong Hua HA1225H12F-Z ми вже зустрічали всередині «золотих» Seasonic G-750 і RIOTORO ENIGMA 750WG2. Приємно бачити його і тут. Електротехнічні параметри залишилися колишніми - пропелер споживає менше 7 Вт (12 В, 0,58 А). Але головне тут - використання надійного гідродинамічного підшипника. Як наслідок, маємо більш тривалий час експлуатації та менший шум у порівнянні з настільки поширеною втулкою. До речі, від пластикової пластини для оптимізації потоку повітря тут рішуче відмовилися.

Cooler Master MWE Bronze 650

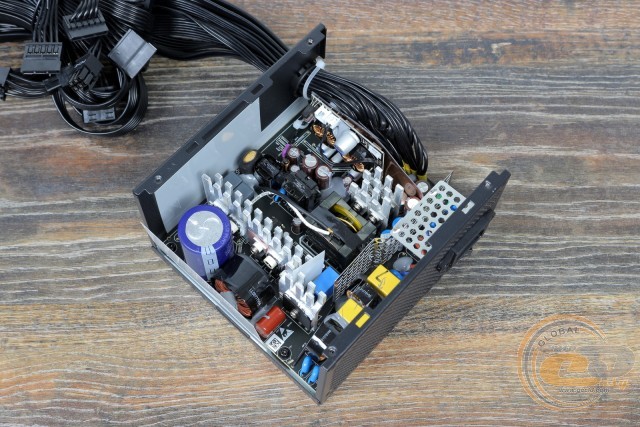

Пасивне відведення здійснюється чотирма алюмінієвими радіаторами, розміщеними на найбільш гарячих вузлах - із цим тут все добре. Та й у багатьох пристроях Cooler Master ми звикли до підвищеної частоти обертання пропелера заради зниження температури. Далі обов'язково подивимося, як із цим справи в  БЖ, що розглядається.

Cooler Master MWE Bronze 650

Час заглибитися в схемотехнику. Майже вся начинка 650-ватника помістилася на компактній платі всередині 140-мм корпуса. Біля головного електроліту передбачено місце для ще одного конденсатора, який так і не був розпаяний. В іншому все на своїх місцях.

Cooler Master MWE Bronze 650 Cooler Master MWE Bronze 650

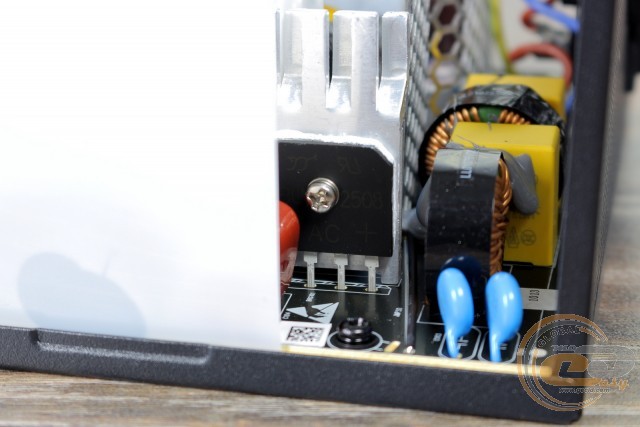

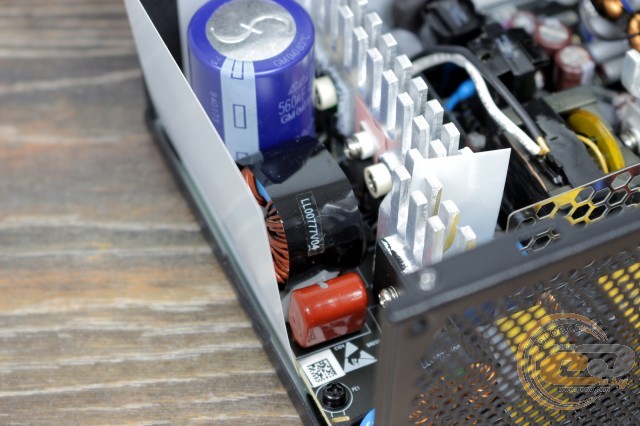

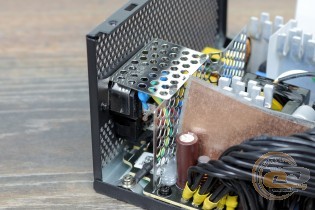

EMI-фільтр представлений у повному складі: пара X- і чотири Y-конденсатори, два дроселі і варистор. Найочевиднішим елементом захисту є запобіжник, також розпаяний у вхідного термінала.

Cooler Master MWE Bronze 650

Невеликий алюмінієвий радіатор відповідає за охолодження діодної збірки Diodes Incorporated GBJ2508 із дуже хорошим запасом по струму - до 25 А.

Cooler Master MWE Bronze 650

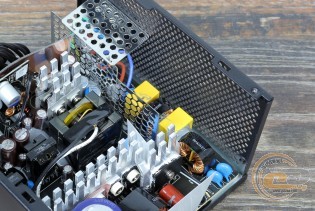

Другий охолоджувач відводить тепло від силових елементів APFC, розміщених біля дроселя даного вузла.
