Огляд блока живлення CHIEFTRONIC SteelPower 750W: зекономити чи доплатити?

25-07-2022

Понад два роки тому у нашу тестову лабораторію вперше потрапили блоки живлення під брендом CHIEFTRONIC — 550-ватний CHIEFTRONIC PowerPlay 550W та 750-ватний CHIEFTRONIC PowerPlay 750W. Це дуже тихі “золоті” моделі з виключно японськими конденсаторами, кульковими підшипниками і повним спектром захистів. Також під цим брендом пропонуються більш потужні (850-1200 Вт) “платинові” моделі, “золоті” рішення CHIEFTRONIC PowerUP (550-850 Вт) та найбільш доступні “бронзові” CHIEFTRONIC SteelPower (550-750 Вт).

CHIEFTRONIC 750W BDK-750FC

Що ж, сьогодні поговоримо саме про останні на прикладі 750-ватного блока живлення CHIEFTRONIC SteelPower 750W (BDK-750FC). У вітчизняних інтернет-магазинах його продають під більш відомим батьківським брендом CHIEFTEC за ₴2900-3000, а це лише трішки дешевше за CHIEFTRONIC PowerPlay 750W. Отож, зекономити чи доплатити?

Специфікація

Модель

CHIEFTRONIC SteelPower 750W
(BDK-750FC)

Тип

ATX12V

Максимальна потужність, Вт

750

Потужність по каналу +12В, Вт

750

Потужність ліній +3,3В і +5В, Вт

120

Кількість ліній +12В

1

Максимальний вхідний струм каналу +3,3В, А

20

Максимальний вхідний струм каналу +5В, А

20

Максимальний вхідний струм каналу +12В, А

62,5

Максимальний вхідний струм каналу -12В, А

0,3

Максимальний вхідний струм каналу +5Vsb (чергова лінія живлення), А

2,5

Вхідна напруга, В

100 − 240

Вхідний струм, А

10

ККД, %

≤92

Сертифікація 80 PLUS

Bronze

Метод компенсації коефіцієнту потужності

Активний

Коефіцієнт потужності (PF), %

≤98

PCIe-роз’ємів

4 (6+2-контактні)

Модульний

Так

Розміри вентилятора, мм

120 х 120 х 25

Тип підшипника вентилятора

Гідродинамічний (FDB)

Захисти

OPP, OVP, UVP, OCP, OTP, SCP, SIP

Розміри (Д х Ш х В), мм

140 х 150 х 86

Маса, кг

2,24

Гарантія, років

2

Сайт виробника

CHIEFTRONIC

CHIEFTRONIC SteelPower

Паковання та комплект постачання

Подібно як і у випадку з блоками живлення CHIEFTEC, коробка універсальна для всіх трьох версій — 550, 650 та 750-ватної. Виглядає красиво, базова інформація теж на місці.

CHIEFTRONIC 750W BDK-750FC

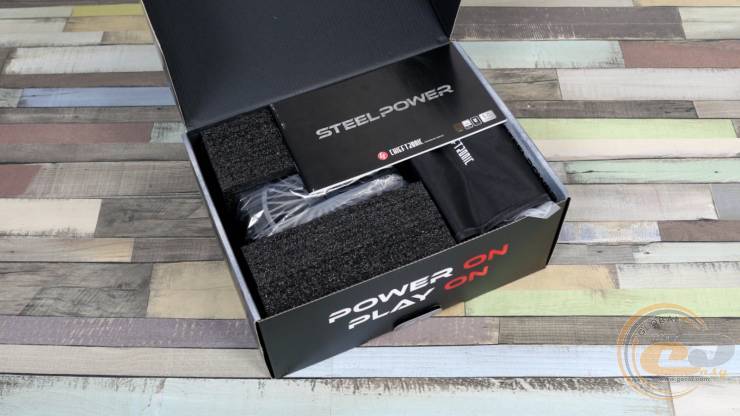

Але, що найважливіше, усередині пристрій надійно захищений за допомогою м’яких вставок.

CHIEFTRONIC 750W BDK-750FC

CHIEFTRONIC 750W BDK-750FC

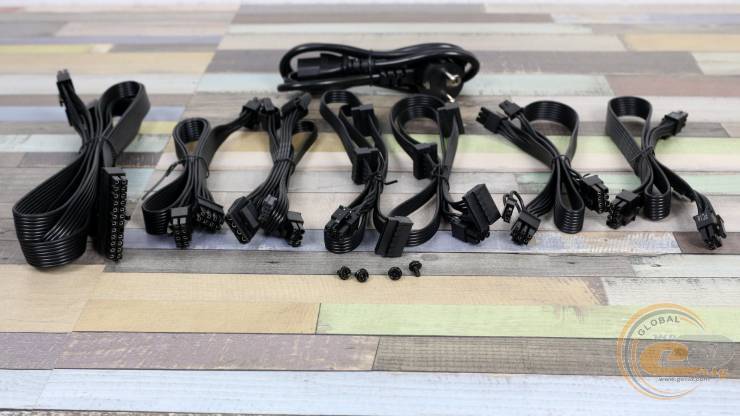

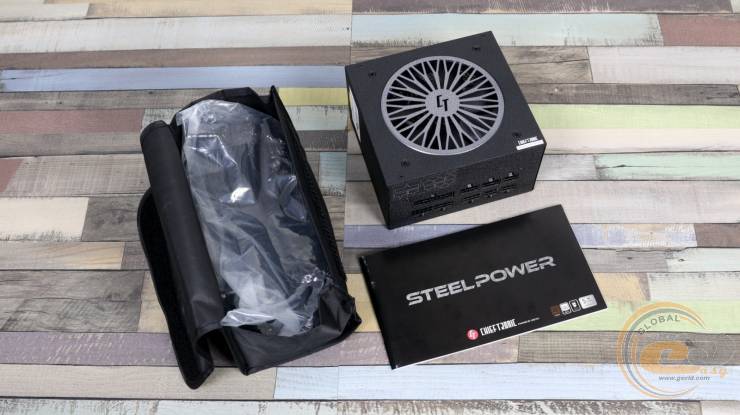

В комплекті з блочком ідуть модульні кабелі та кабель живлення в чохлі, кріпильні гвинти і посібник користувача. Є все що треба і навіть більше, от і добре. Йдемо далі.

Зовнішній вигляд

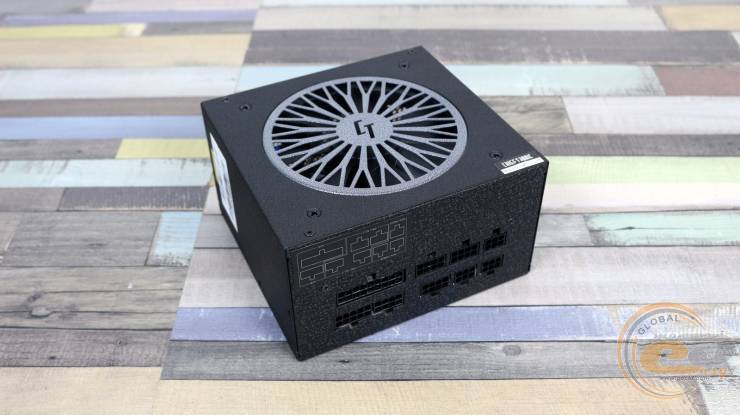

CHIEFTRONIC 750W BDK-750FC

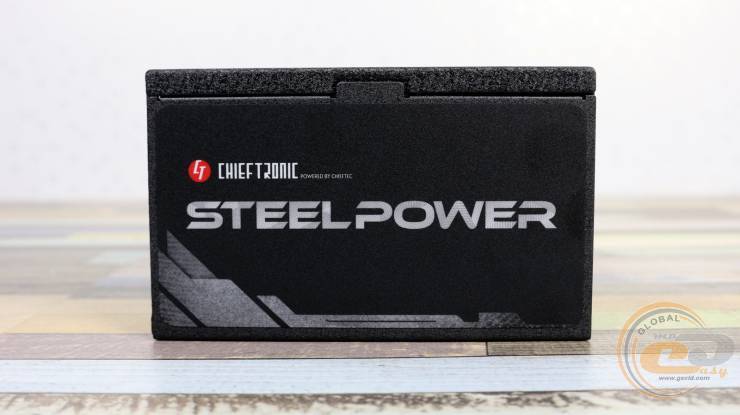

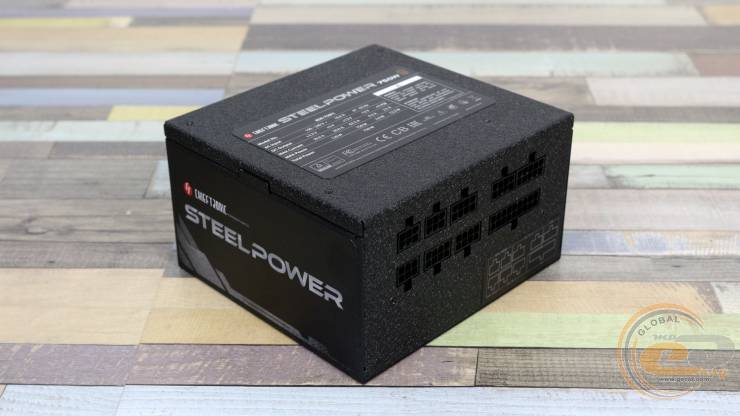

Чорний матовий корпус CHIEFTRONIC SteelPower 750W має цікаве рельєфне покриття. Оригінальності та впізнаваності додає також сіра решітка над 120-мм вентилятором з вирізаною абревіатурою “CT”. До речі, габарити корпусу мінімальні — 140 х 150 х 86 мм. Похвально, враховуючи немаленьку потужність пристрою та модульне під’єднання кабелів.

Не забули і про гарантійну наклейку на одному з кріпильних гвинтів — на вітчизняних теренах вона буде актуальною протягом 2 років.

CHIEFTRONIC 750W BDK-750FC

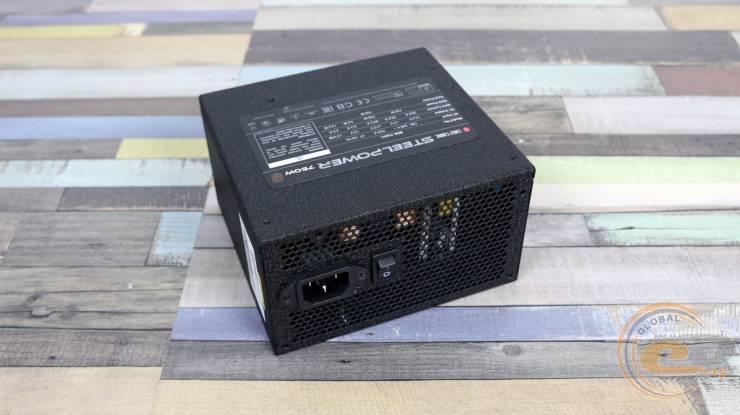

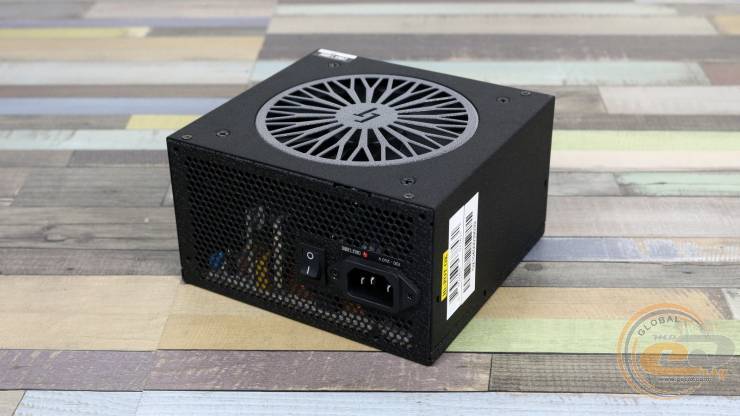

Тил цілком звичний — отвори-стільники, вимикач та роз’єм живлення.

CHIEFTRONIC 750W BDK-750FC

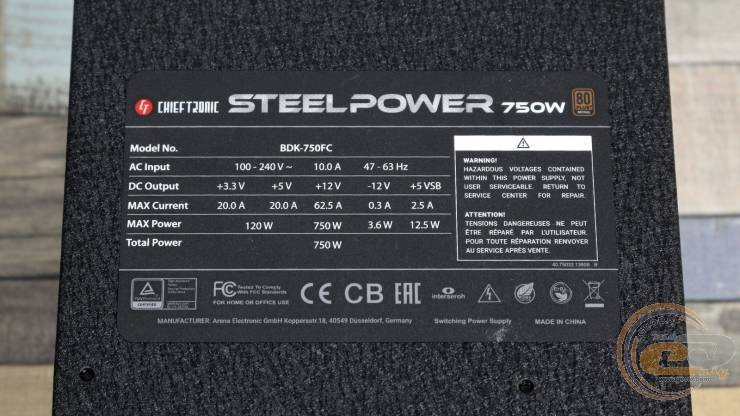

А от основна наклейка розкаже дещо цікаве ще до прийдешнього “розтину”. Так, маємо потужність лінії +12В аналогічну номінальній — 750 Вт, що вказує на роздільну стабілізацію напруг. Для молодших ліній +3,3 і +5В виділено 120 Вт, що також немало. Є “в комплекті” і повноцінний 80 PLUS Bronze з широким діапазоном напруг.

CHIEFTRONIC 750W BDK-750FC

На одній із боковин теж помістили наклейку, але ця вже більше для краси.

CHIEFTRONIC 750W BDK-750FC

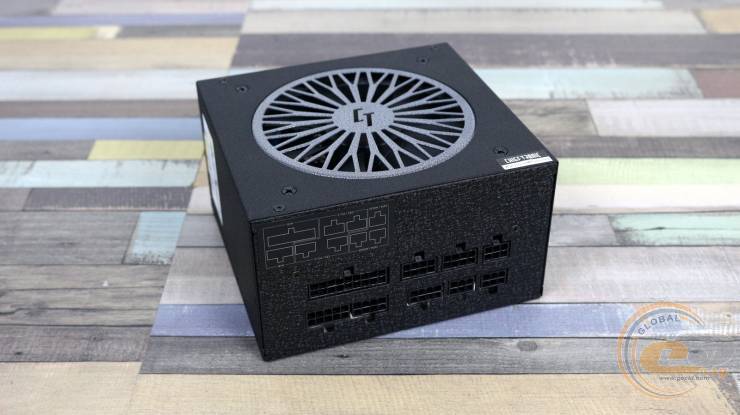

Усі актуальні блоки живлення CHIEFTRONIC можуть похвалитися повністю модульним під’єднанням кабелів.

CHIEFTRONIC 750W BDK-750FC

Тут це гнучкі шлейфи калібру 18 AWG (1,024 мм в діаметрі з площею перетину 0,823 мм2). Для периферії цього вистачить із запасом, а от для живлення процесора та відеокарти це такий собі хороший мінімум.

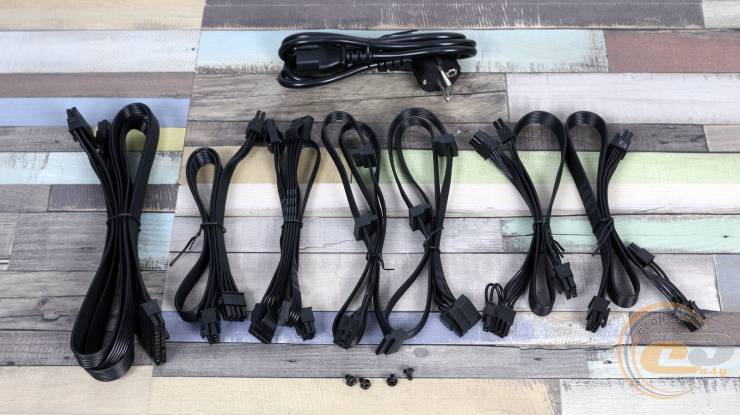

Повна конфігурація системи кабелів виглядає наступним чином:

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

Калібр

20+4-контактний ATX

1

65

18 AWG

(4+4)+8-контактний ATX12V

1

60-70

18 AWG

два 6+2-контактні PCIe

2

50-65

18 AWG

три SATA

2

50-65-80

18 AWG

три PATA + один FDD

1

50-65-80-90

18 AWG

Основні конектори живлення CHIEFTRONIC SteelPower 750W представлені 20+4-контактним ATX та парою 8-контактних ATX12V, один із яких розбірний. В наявності також чотири роз'єми PCIe у 6+2-контактному виконанні для підключення пари відеокарт і це привілегія саме 750-ватника, у молодших рішень їх по два. А для периферії загалом маємо шість SATA, три PATA і вічно живий FDD на трьох окремих кабелях. Довжина проводів не рекордна, але для більшості сценаріїв її має бути цілком достатньо.

CHIEFTRONIC 750W BDK-750FC

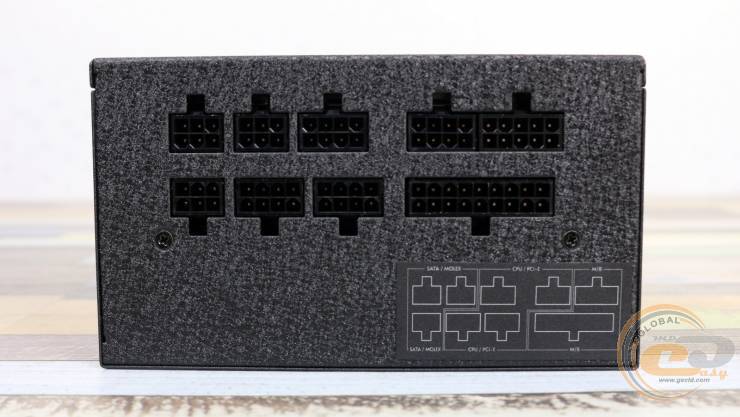

У коректному підключенні роз'ємів допоможе наклейка. До того ж вони мають різну форму контактів, тому проблем з цим не повинно бути навіть у новачка.

Внутрішня будова

CHIEFTRONIC 750W BDK-750FC

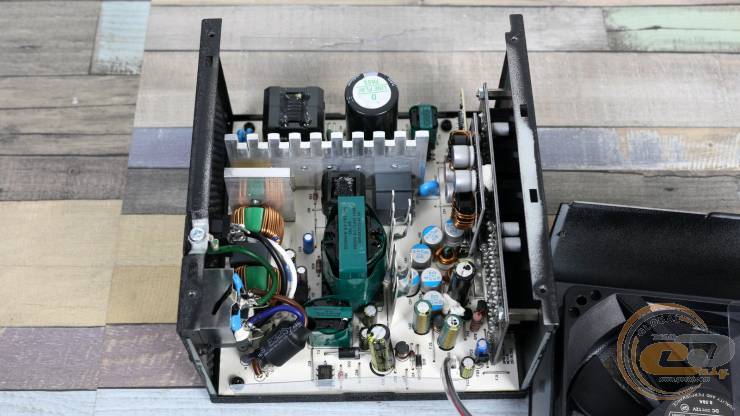

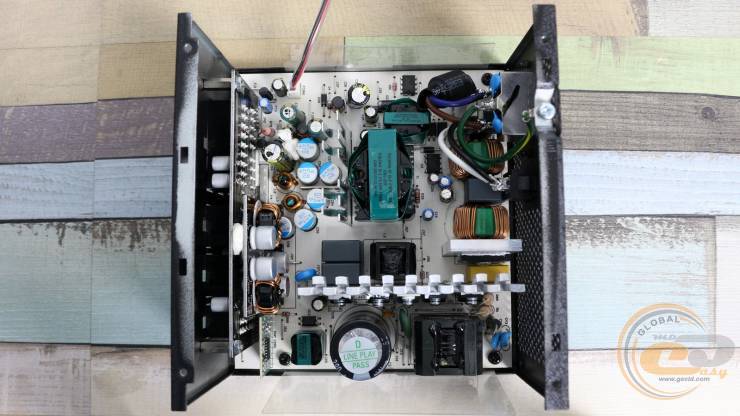

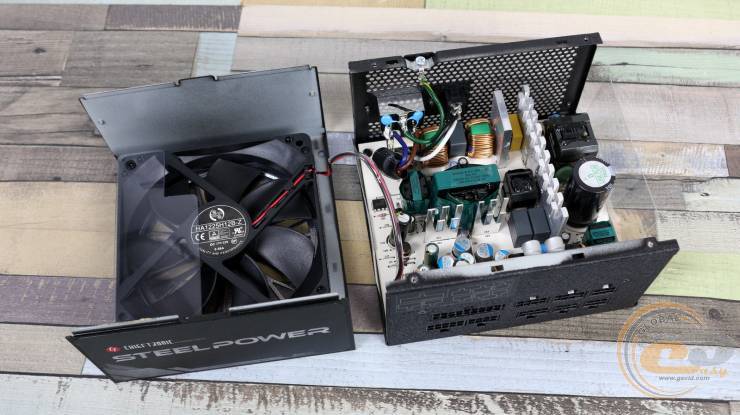

Що ж, а ось і той самий “розтин”.

CHIEFTRONIC 750W BDK-750FC

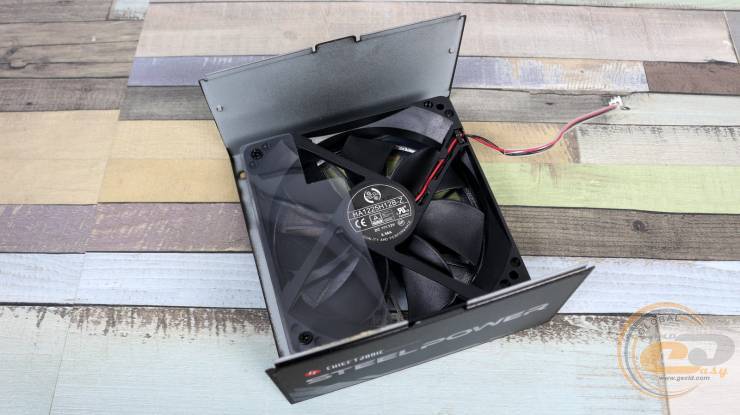

Як завжди, спершу кілька слів про вентилятор. Сайт виробника БЖ повідомляє, що в основі 120-мм Hong Hua HA1225H12B-Z лежить надійний гідродинамічний підшипник. Через звичний 2-контактний конектор пропелер споживатиме до 6,96 Вт (12 В при 0,58 А).

CHIEFTRONIC 750W BDK-750FC

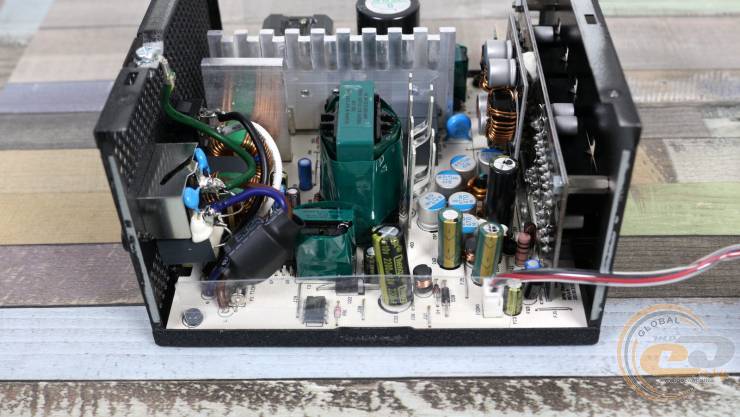

Відведення тепла від найгарячіших компонентів усередині CHIEFTRONIC SteelPower 750W забезпечують чотири радіатори: на діодній збірці, на силових елементах модуля APFC та ключах перетворювача, а також парочка на складових синхронного випрямляча.

CHIEFTRONIC 750W BDK-750FC

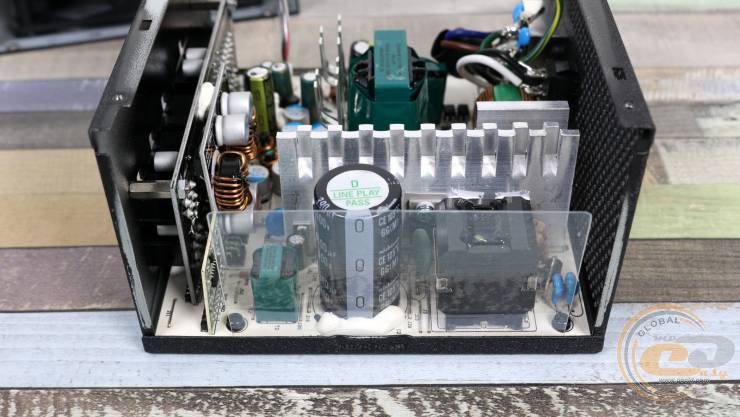

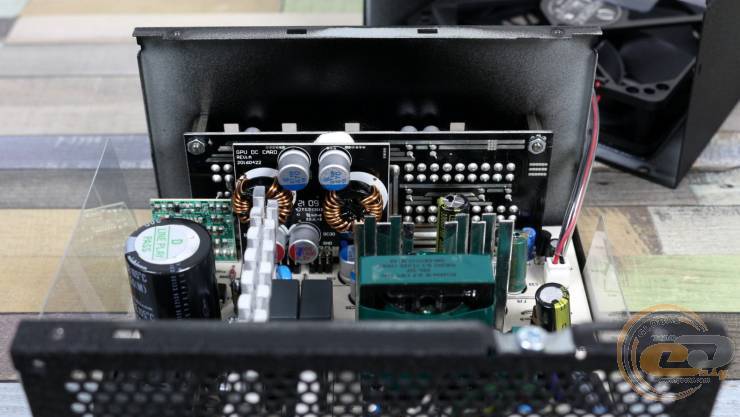

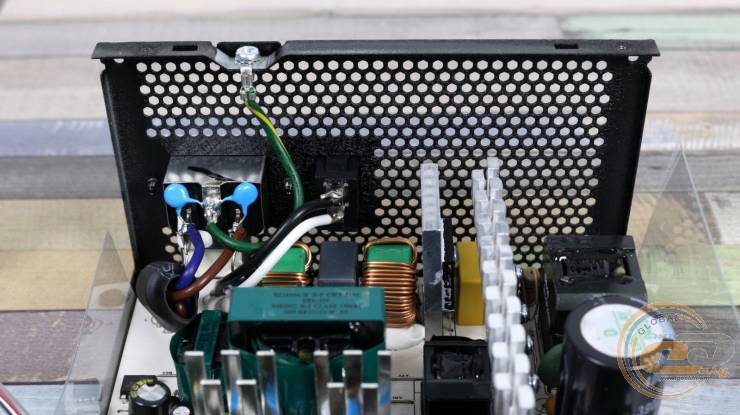

Двокаскадний вхідний фільтр включає у себе всі необхідні складові: пару котушок, до речі, великих розмірів, три X- та чотири Y-конденсатори, плавкий запобіжник, невеличкий варистор для обмежень стрибків напруги та терморезистор для обмеження пускових струмів. Ну і як же без діодної збірки, посадженої на радіатор. Щоправда, її маркування нам роздивитися не вдалося.

CHIEFTRONIC 750W BDK-750FC

На охолоджувачі більшого розміру помітні п’ять елементів. Три з них — два транзистори і один діод Шотткі — є елементами модуля AFPC і співпрацюють з розпаяним поруч габаритним дроселем. Інші два — це вже транзистори первинного перетворювача.

CHIEFTRONIC 750W BDK-750FC

Контролер модуля APFC Champion CM6500UNX розташований на окремій дочірній платі неподалік.

CHIEFTRONIC 750W BDK-750FC

Ще один важливий елемент CHIEFTRONIC SteelPower 750W, який хочемо розглянути детальніше — вхідний конденсатор. “Японець” nichicon тішить якістю та високою робочою температурою. А от його ємність як для 750-ватника невелика — усього 390 мкФ.

CHIEFTRONIC 750W BDK-750FC

Вже по кольорах текстоліту та елементів трансформаторів можна безпомилково визначити виробника платформи — компанію CWT. Наявність пари транзисторів в первинному колі та двох конденсаторів недвозначно говорять про використання ефективної напівмостової (half-bridge) топології. А дросель поруч натякає на застосування резонансного LLC-перетворювача.

CHIEFTRONIC 750W BDK-750FC

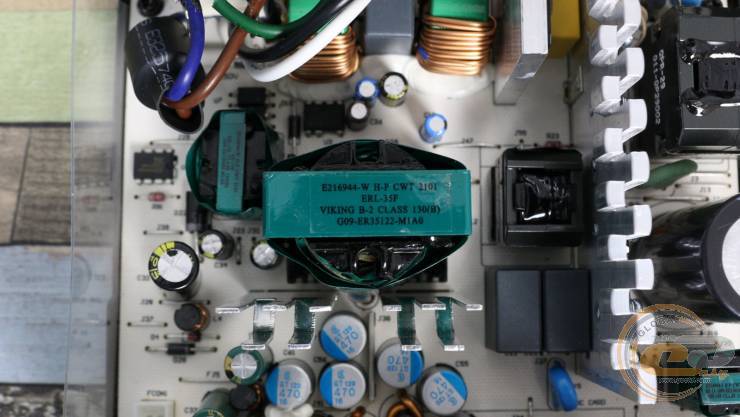

Одним із найбільш примітних елементів є трансформатор з позначенням ERL35. Зазначимо, що він малуватий як для заявлених 750 Вт потужності, тому цілком можливе його підвищене нагрівання.

CHIEFTRONIC 750W BDK-750FC

Поруч видніються два радіатори, які охолоджують чотири транзистора в складі синхронного випрямляча. Останні розташувалися по той бік плати.

CHIEFTRONIC 750W BDK-750FC

Ще одна дочірня плата прихистила елементи DC-DC-перетворювачів, на виході яких маємо лінії +3,3В та +5В.

До речі, в цьому вузлі, а також на платі з вихідними роз’ємами і на основній PCB розпаяно багато твердотільних конденсаторів виробництва тайваньскої компанії Taiwan Chinsan Electronic. Проте є тут і бюджетні електроліти виробництва Тайваню CapXon та Китаю ChengX.

CHIEFTRONIC 750W BDK-750FC

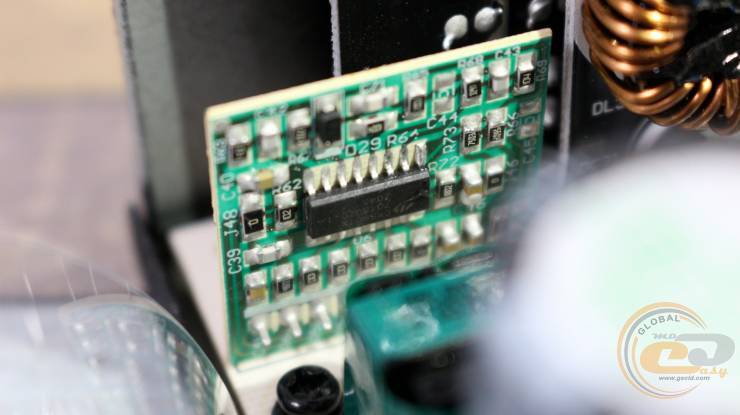

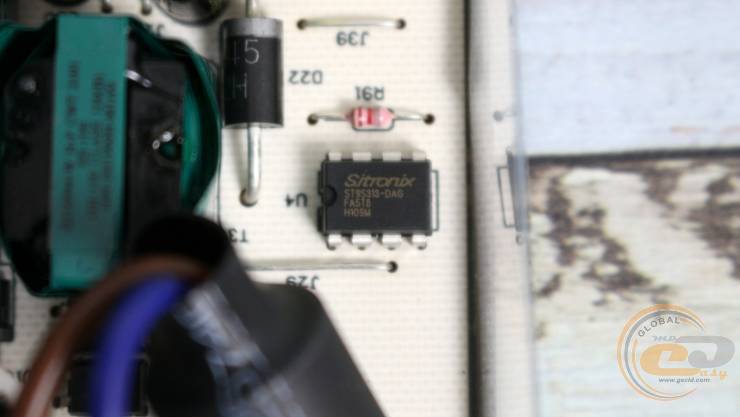

Мікросхема ST9S313-DAG допомогла досягнути повного списку захистів:

  • від підвищеної вихідної напруги (OVP);
  • від заниженої вихідної напруги (UVP);
  • від короткого замикання (SCP);
  • від перевантаження за потужністю (OPP);
  • від перевантаження за струмом кожного каналу (OCP);
  • від перегрівання (OTP);
  • від сплесків пускових струмів (SIP).

Крос-навантажувальні характеристики

А тепер час тестів!

Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

CHIEFTRONIC 750W BDK-750FC

CHIEFTRONIC 750W BDK-750FC

CHIEFTRONIC 750W BDK-750FC

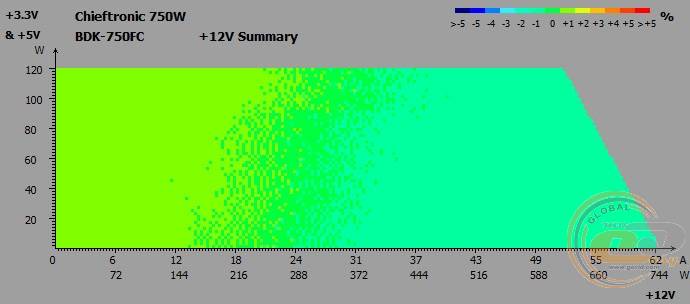

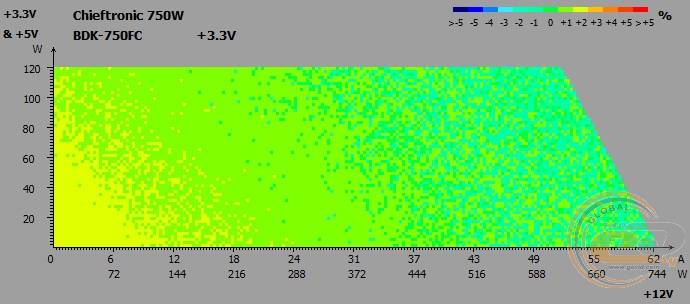

Під час крос-навантажувальних тестів на основних лініях живлення CHIEFTRONIC SteelPower 750W були зафіксовані такі відхилення:

  • лінія +3,3В: від -1% до +2%;
  • лінія +5В: від -1% до +1%;
  • лінія +12В: від -1% до +1%.

На всіх каналах маємо зразкові показники, властиві топовим пристроям – відхилення у вузькому діапазоні від -1% до +2%.

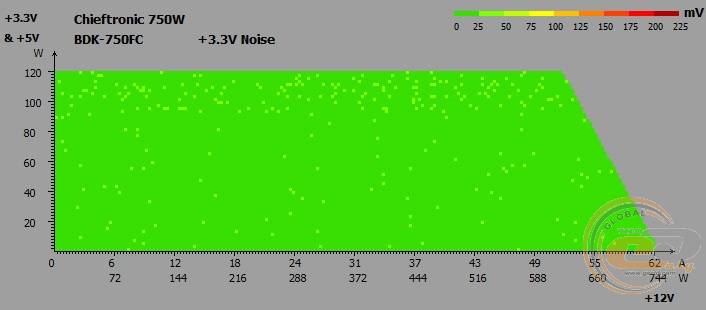

Шуми і пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

  • лінії +3,3В і +5В: 50 мВ;
  • лінія +12В: 120 мВ.

CHIEFTRONIC 750W BDK-750FC

CHIEFTRONIC 750W BDK-750FC

CHIEFTRONIC 750W BDK-750FC

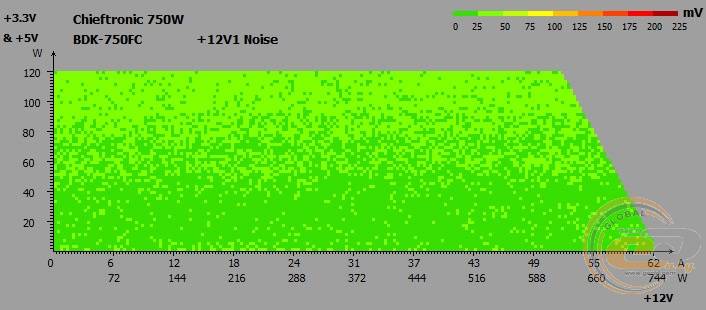

Пульсації також вклалися у вимоги — маємо до 50 мВ, до того ж на всіх трьох каналах.

Чергова лінія живлення + 5VSB

CHIEFTRONIC 750W BDK-750FC

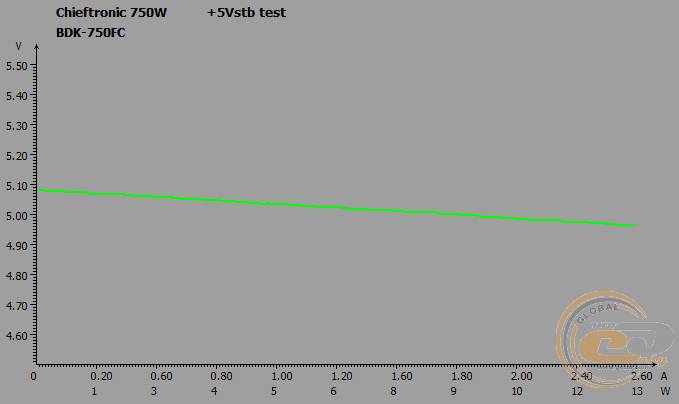

Стан чергової лінії живлення в блоці CHIEFTRONIC SteelPower 750W зауважень не викликав. Залежно від навантаження, напруга на ній змінюється в допустимих межах: від 5,08 до 4,97 В (від +1,6% до -0,6%), навіть і близько не виходячи за межі ±5%.

PFC

Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:

Навантаження, Вт

75

150

235

300

450

500

570

650

700

750

Навантаження*, %

10

20

31

40

60

67

76

87

93

100

PFC

0,79

0,9

0,93

0,94

0,96

0,97

0,97

0,97

0,98

0,98

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC блока живлення також не підвів. При споживаній потужності в 150 Вт коефіцієнт PFC досягнув 0,9. Максимальне ж значення (0,98) зафіксоване при навантаженні 700 Вт і вище.

ККД

CHIEFTRONIC 750W BDK-750FC

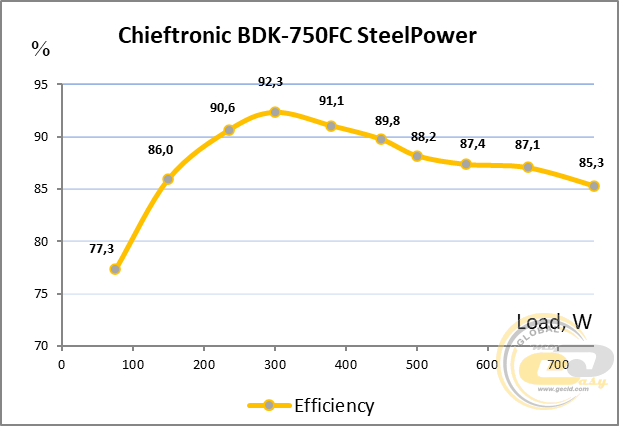

А що тут у нас з ККД? Тест реальної ефективності при різних навантаженнях підтвердив відповідність моделі CHIEFTRONIC SteelPower 750W стандарту 80 PLUS Bronze для напруги 230 В. При навантаженні 20%, 50% і 100% від номінальної потужності ККД блока живлення перевищував 85%, 88% і 85% відповідно. А пікове значення 92,3% гідне 80 PLUS Gold.

Найбільш ефективним герой огляду виявився при навантаженні від 230 до 430 Вт — у цьому діапазоні його ККД перевищує 90%.

Система охолодження і температурний режим

Побічно оцінити рівень шуму пристрою можна за швидкістю обертання вентилятора при різній величині навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання і наступне збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання відзначені точками на графіку. При цьому температура навколишнього середовища для джерела живлення становила приблизно 23-27°С. Потрібно відзначити, що повітря всередині корпуса комп'ютера може бути куди гарячіше, зокрема, температура 40°С є цілком допустимою. У той же час саме навантаження, створюване комп'ютерною системою, носить змінний характер, що полегшує температурний режим джерела живлення.

CHIEFTRONIC 750W BDK-750FC

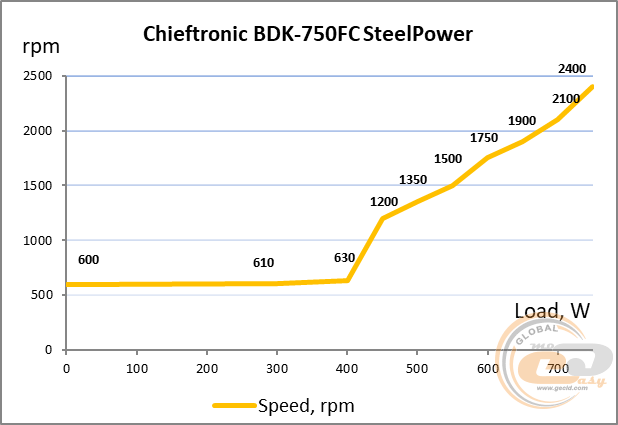

Аж до позначки 400 Вт вертушка CHIEFTRONIC SteelPower 750W обертається ну дуже повільно — до 630 об/хв, тому пристрій працює майже беззвучно. А ось далі швидкість обертання вентилятора помітно зростає, а з нею і рівень шуму — від тихого при 400-500 Вт до некомфортного при 650-750 Вт. Гібридного режиму роботи СО, на відміну від CHIEFTRONIC PowerPlay, тут не передбачено.

CHIEFTRONIC 750W BDK-750FC

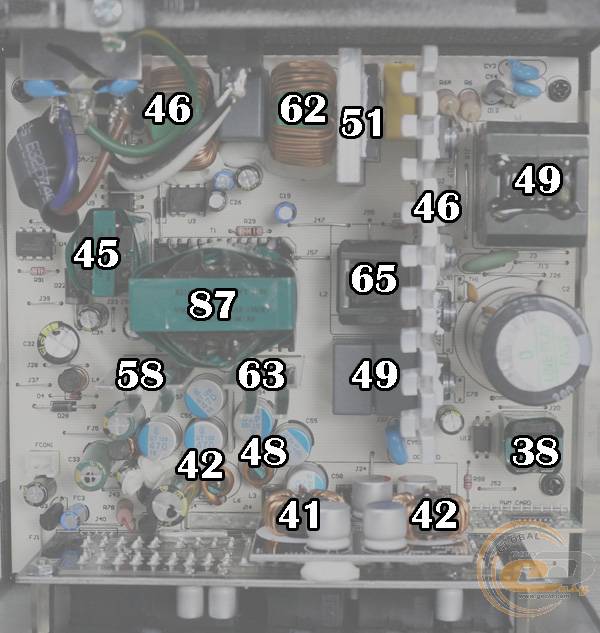

Тепер про температури. Головний трансформатор прогрівся до 87°C — значення не критичне, але доволі високе, особливо враховуючи помітний гул вентилятора. Тому найбільш комфортним для вух користувача та внутрішніх компонентів ми б назвали потужність до 650 Вт.

Сторонні шуми під час роботи блока живлення

Як показала практика, на всьому діапазоні номінальної потужності CHIEFTRONIC PowerPlay 750W не відтворює додаткових шумів у вигляді дратівного писку дроселів або характерного гудіння трансформатора.

OverLOAD

Враховуючи доволі помітний шум вентилятора та нагрівання трансформатора в номінальному режимі, тест на перевантаження ми не проводили.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи був задіяний потужний 8-ядерний процесор Intel Core i7-10700K без розгону. В якості відеоприскорювачів ми використовували PowerColor Radeon RX 6800 XT Red Dragon та ASUS ROG Strix GeForce RTX 2080 Ti OC. TDP кожного із них близький до 250-300 Вт.

Материнська плата

MSI MAG Z490 TOMAHAWK (Socket LGA1200, Z490)

Процесор

Intel Core i7-10700K (Socket LGA1200, 8/16 x 3,8 – 5,1 ГГц; 125 Вт TDP)

Кулер

Noctua NH-U14S

Оперативна пам’ять

2 x 8 ГБ DDR4-4000 Kingston Fury Renegade (KF4000C19D4/8GX)

Відеокарти

PowerColor Radeon RX 6800 XT Red Dragon 16 ГБ GDDR6 (x16 PCIe 4.0)

ASUS ROG Strix GeForce RTX 2080 Ti OC (x4 PCIe 3.0)

SSD

Kingston SUV500 480 ГБ

Корпус

be quiet! Pure Base 600 Window

Ватметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне навантаження», яке створювалося за допомогою стрес-тестів AIDA FPU та GPUs. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, напруга на лініях живлення +12В, +5В та +3,3В фіксувалася за допомогою мультиметра MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Режим

Величина, В

Відхилення, %

+12В

Idle

12,15

+1,3

Burn

12,32

+2,7

+5В

Idle

5,08

+1,6

Burn

5,17

+3,4

+3,3В

Idle

3,37

+2,1

Burn

3,44

+4,2

Вхідне енергоспоживання, Вт

Idle

62

Burn

750

Використання DC-DC-перетворювачів дозволило уникнути просідань напруги та отримати порівняно невеликі їх відхилення на трьох основних лініях, які вкладаються у межі 5-% норми.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, блок живлення CHIEFTRONIC SteelPower 750W порадує свого власника низьким енергоспоживанням у вимкненому стані (2 Вт) комп'ютера і в сплячому режимі (4 Вт).
Підсумок

CHIEFTRONIC 750W BDK-750FC

Знайомство з 750-ватним CHIEFTRONIC PowerPlay 750W свого часу принесло нам багато позитивних вражень. Тому більш доступний блок живлення CHIEFTRONIC SteelPower 750W (BDK-750FC) був для нас не менше цікавим.

Зі спільних рис відзначимо красивий неординарний корпус (стосується оформлення і навіть покриття), повністю модульну систему кабелів-шлейфів, достатню кількість конекторів, серед них два ATX12V, якісний підшипник вентилятора, повний перелік захистів, сучасну платформу з DC-DC-перетворювачами, японський вхідний конденсатор та чудові вихідні показники. Що ж, список насправді немаленький.

Але у “бронзової” моделі є і сліди економії. По-перше, це наявність серед конденсаторів також тайванських і навіть китайських конденсаторів, в той час як усередині PowerPlay всі електроліти були родом із Японії. А, по-друге, маємо досить гучну роботу вентилятора при навантаженні понад 650 Вт. Очевидно, на такий крок виробник пішов свідомо, щоб головний трансформатор “почував” себе відносно комфортно.

І з цими особливостями багато хто цілком міг би миритися. Але... На момент написання огляду ціна “бронзового” CHIEFTRONIC SteelPower 750W і “золотого” CHIEFTRONIC PowerPlay 750W майже однакова — різниця всього лиш близько ₴100. Крім того, за схожу вартість пропонується ще одне “золоте” рішення CHIEFTEC Polaris 750W (PPS-750FC) з японсько-тайванською начинкою. Якщо такий стан речей буде і надалі, то в ціновому діапазоні близько ₴3000 ми все ж радимо звертати увагу на згадані моделі з сертифікатом 80 PLUS Gold.

Переваги:

  • хороший рівень ККД (80 PLUS Bronze);
  • напівмостова резонансна топологія та DC-DC-перетворювачі;
  • дуже хороший стан напруг на основних лініях живлення;
  • відсутність просідання напруг при підключенні до потужної конфігурації;
  • низькі пульсації;
  • наявність усіх видів захистів;
  • можливість роботи в широкому діапазоні мережевої напруги;
  • вхідний японський високотемпературний конденсатор;
  • повністю модульна система кабелів-шлейфів;чотири 6+2-контактні роз’єми PCIe;
  • 120-мм вентилятор на кульковому підшипнику.

Особливості:

  • елементна база включає в себе як надійні японські, так і більш доступні тайванські та китайські конденсатори.


Автор: Олесь Пахолок

Висловлюємо подяку компанії CHIEFTEC за наданий для тестування блок живлення.

Стаття прочитана раз(и)
Опубліковано : 25-07-2022
