Огляд блока живлення CHIEFTEC Polaris 750W: «золото» до $100

У сегменті джерел з сертифікатом 80PLUS Gold назріває серйозна конкуренція. Її можна спостерігати навіть всередині модельного ряду одного виробника. Нещодавно ми познайомилися з лінійкою БП CHIEFTRONIC PowerPlay, а тепер до нас приїхав ще один представник вищого ешелону.

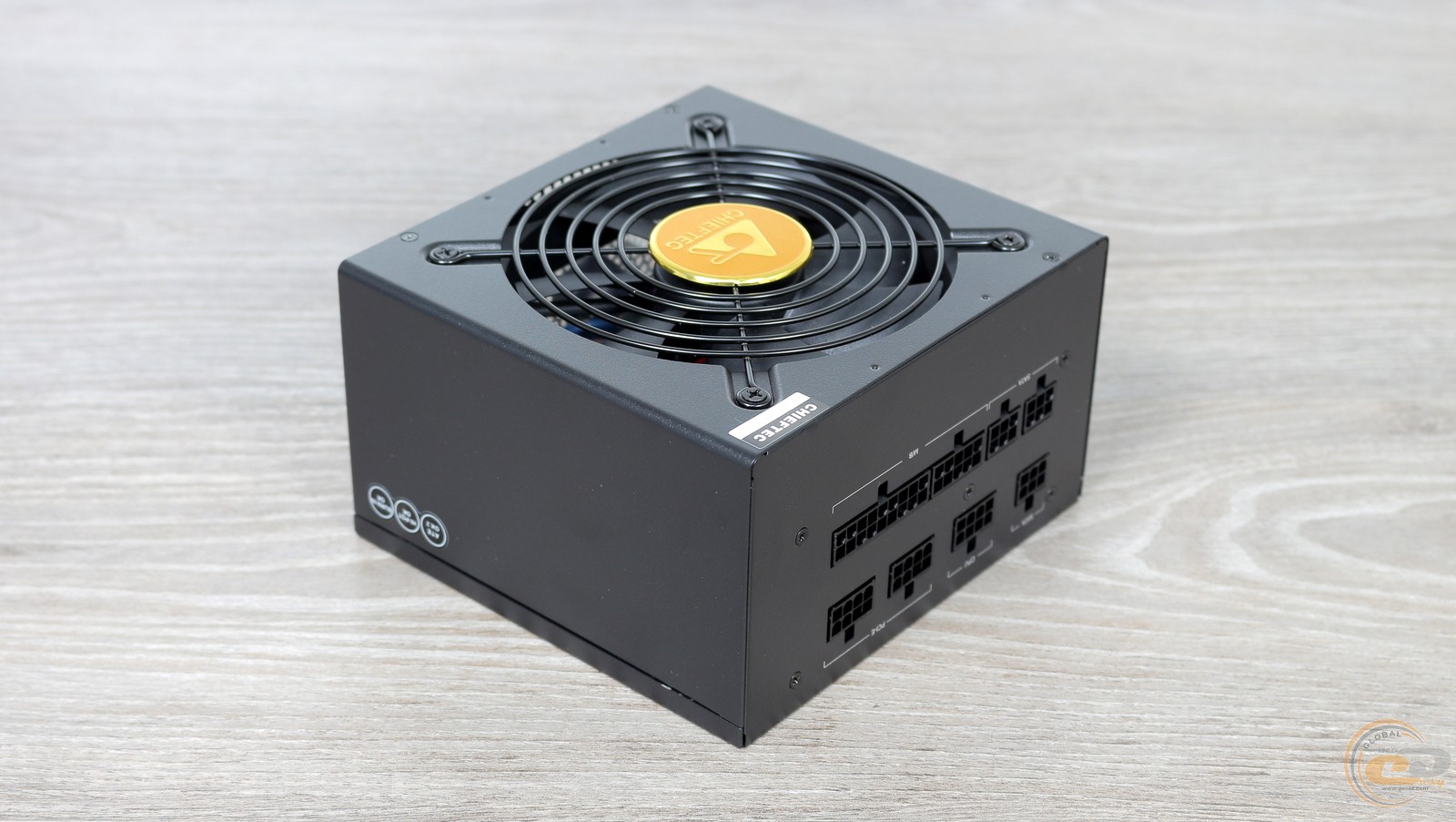

CHIEFTEC Polaris 750W

Крім високої енергоефективності, блок живлення CHIEFTEC Polaris 750W (PPS-750FC) може похвалитися приємними опціями у вигляді кабелів-шлейфів і модульної системи їх підключення. Також поліпшення торкнулися якості внутрішніх компонентів. Але, на жаль, попрацювати ще є над чим. Про це і не тільки ми з задоволенням розповімо далі.

Специфікація

Модель

CHIEFTEC Polaris 750W
(PPS-750FC)

Тип

ATX12V 2.4

Максимальна потужність, Вт

750

Потужність каналом +12В, Вт

750

Потужність ліній +3,3В и +5В, Вт

120

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

22

Максимальний вихідний струм каналу +5В, А

22

Максимальний вихідний струм каналу +12В, А

62,5

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3,0

Вхідна напруга, В

100 − 240

Вхідний струм, А

10

ККД, %

≥92

Сертифікований 80PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

>90

PCIe-роз'єми

4 (6+2-контактні)

Модульний

Да

Розміри вентилятора, мм

120 х 120 х 25

Тип підшипника вентилятора

Ковзання (Sleeve Bearing)

Захисти

OPP, OVP, UVP, OCP, OTP, SCP

Розміри (Д х Ш х В), мм

140 х 150 х 87

Маса, кг

2,29

Сайт виробника

CHIEFTEC

Сторінка продукту

Упаковка і комплект постачання

Переважно чорна упаковка з золотисто-жовтими елементами вже натякає на відповідність сертифікату 80 PLUS Gold. До речі, вона уніфікована для всіх трьох рішень CHIEFTEC Polaris потужністю 550, 650 і потужність 750 Вт. Тому тут відзначені їх повні електротехнічні специфікації.

CHIEFTEC Polaris 750W

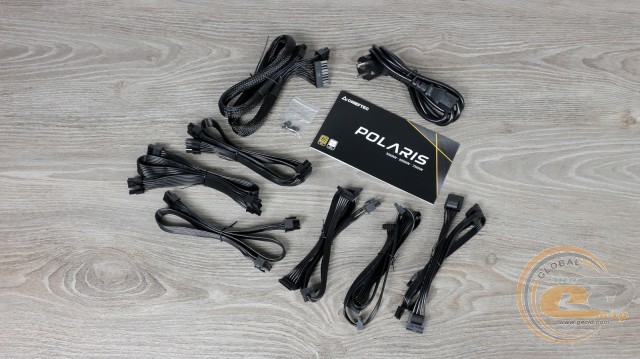

У коробці ми виявили:

  • мережевий шнур живлення;
  • кабелі, що підключаються;
  • гвинти для кріплення джерела всередині корпуса;
  • інструкція для користувача.

Компанія CHIEFTEC намагається економити на дрібницях, що в результаті позитивно позначається на кінцевій ціні.

Зовнішній вигляд

CHIEFTEC Polaris 750W

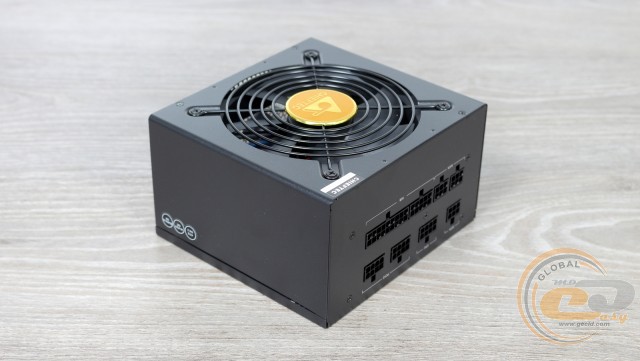

Зовнішність - ще одна сфера, де можна не морочитися. Адже блок живлення є одним з найбільш непримітних пристроїв у системному корпусі. Проте CHIEFTEC Polaris 750W трохи відрізняється від інших фірмових рішень. А ось при поверхневому огляді його можна переплутати з джерелами лінійки CHIEFTEC PROTON.

CHIEFTEC Polaris 750W

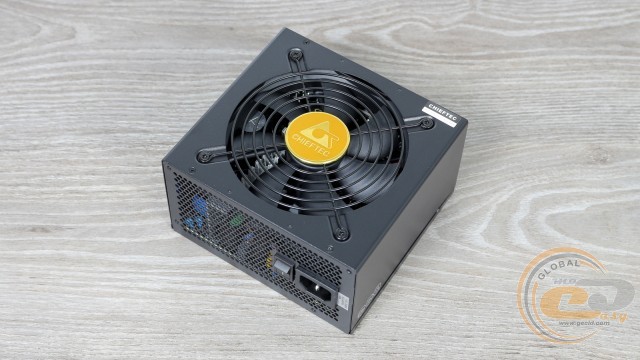

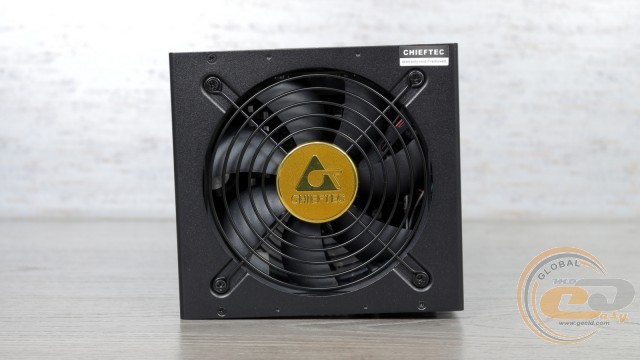

Виною тому вже стало звичним чорне забарвлення, кругла решітка типу гриль і золотистий логотип виробника на самому видному місці. Пропелер тут 120-мм, як і у «золотих» рішень CHIEFTEC CORE. Хоча є в модельній низці і версії з 140-мм пропелером. Гарантійна наклейка також на своєму місці.

CHIEFTEC Polaris 750W

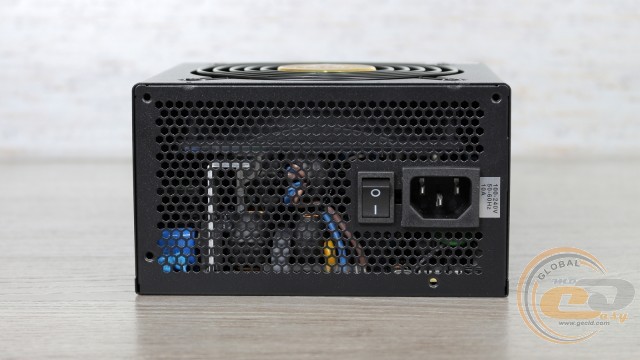

Тил самий що не є звичний. Вимикач, роз'єм живлення, отвори в вигляді сот - все потрібне і нічого особливо цікавого.

CHIEFTEC Polaris 750W

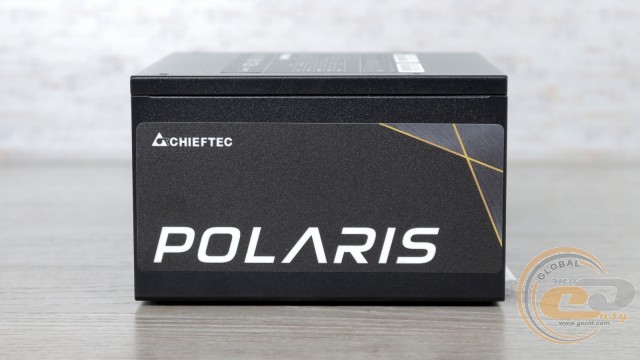

Боковина, яка буде видна оку при розміщенні джерела вентилятором вниз, прикрашена наклейкою з зазначенням лінійки.

CHIEFTEC Polaris 750W

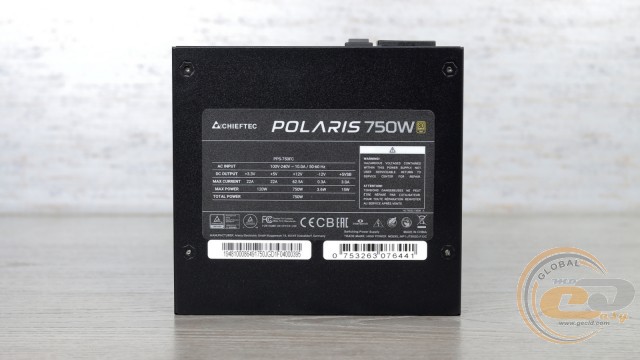

Ще раз перевертаємо блок живлення - так, усе, як і очікувалося. Єдина лінія +12В здатна видати всю заявлену потужність потужність 750 Вт. А 120 Вт має вистачити для більш дрібних каналів +3,3 і +5 В (по 22 А на кожен). Можливо, із часом потреби в останніх взагалі не буде, а привід для такого припущення вже є.

CHIEFTEC Polaris 750W

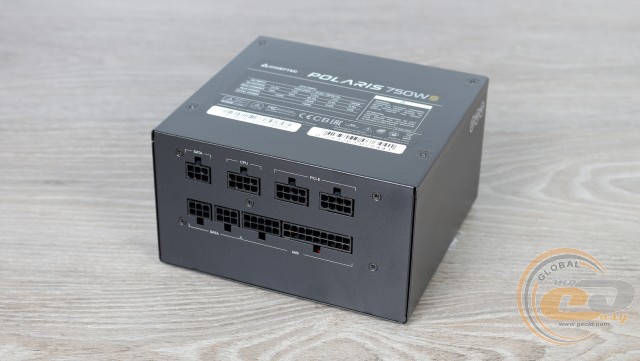

Усі кабелі у CHIEFTEC Polaris 750W є знімними. Хоча це не вплинуло на довжину пристрою. Маємо максимально компактні для формату ATX габарити 140 х 150 х 87 мм.

Майже всі кабелі виконані у вигляді зручних в укладанні шлейфів. Винятком став лише 20+4-контактний ATX, набраний із круглих дротів у нейлоновому обплетенні. До речі, самі навантажені лінії живлення процесора і відеокарти (ATX12V і PCIe) обзавелися грубими кабелями калібру 16 AWG (1,291 мм в діаметрі з площею перетину 1,31 мм2). Дуже завбачливо! Решта ж мають звичний калібр 18 AWG (1,024 мм у діаметрі з площею перетину 0,823 мм2).

Економія також відбилася на довжині деяких дротів. Але для звичної системи з нижнім розташуванням блока живлення навіть всередині Full Tower-корпуса і таких показників має бути достатньо.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єму (роз'ємів), см

20+4-контактний ATX

1

65

два 4+4-контактні ATX12V

1

65-80

два 6+2-контактні PCIe

2

50-65

Чотири SATA

2

50-65-80-95

три PATA + FDD

1

45-60-75-90

Основні конектори живлення представлені 20+4-контактним ATX і парою 4+4-контактних ATX12V. Є також чотири роз'єми PCIe в 6+2-контактному виконанні для підключення пари відеокарт. А для периферії в цілому маємо вісім SATA і три PATA+FDD на трьох окремих дротах. Вам також напевно важко уявити систему, для якої такої кількості конекторів може виявитися замало.

CHIEFTEC Polaris 750W

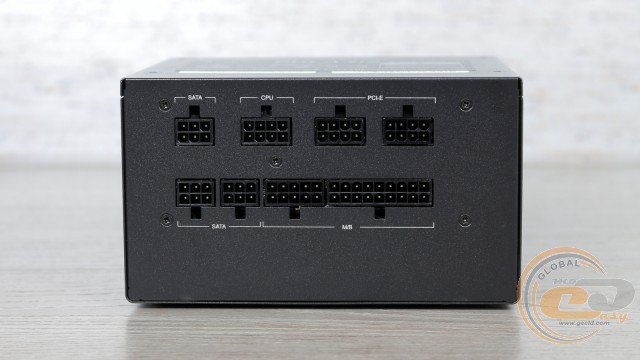

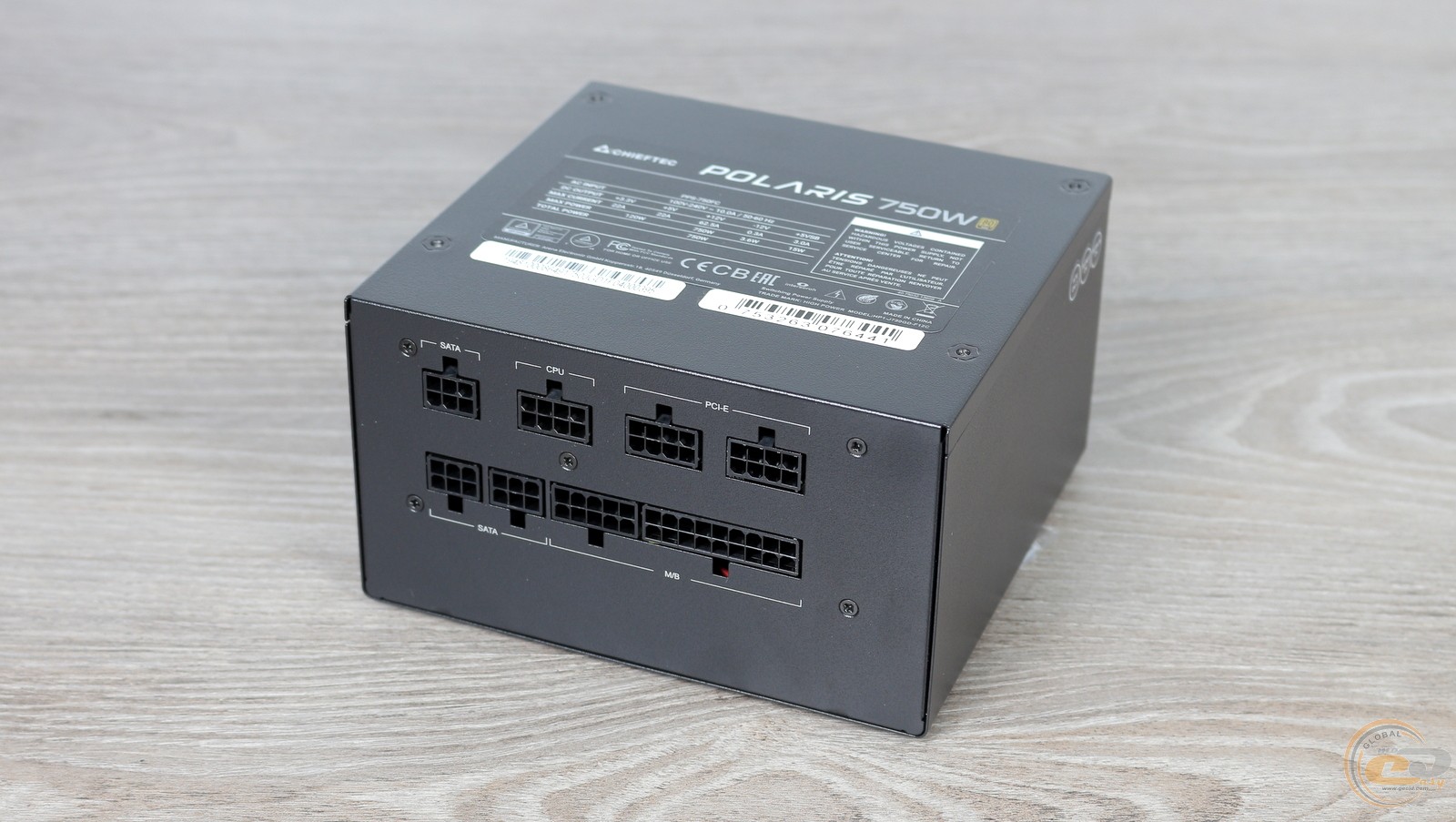

Для коректного підключення всі роз'єми на корпусі підписані. До того ж вони мають різну форму контактів, тому проблем із підключенням бути не повинно.

Внутрішня будова

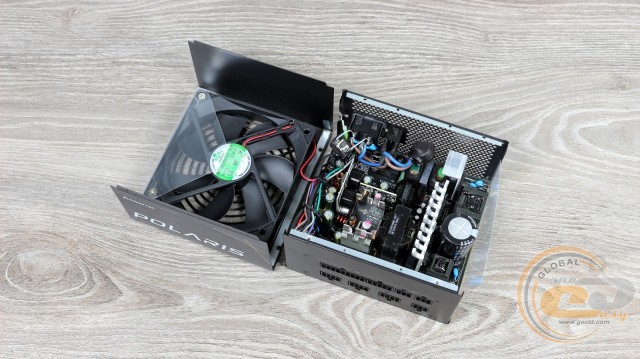

Зовні ніби все більш-менш зрозуміло, але що нас очікує всередині?

CHIEFTEC Polaris 750W

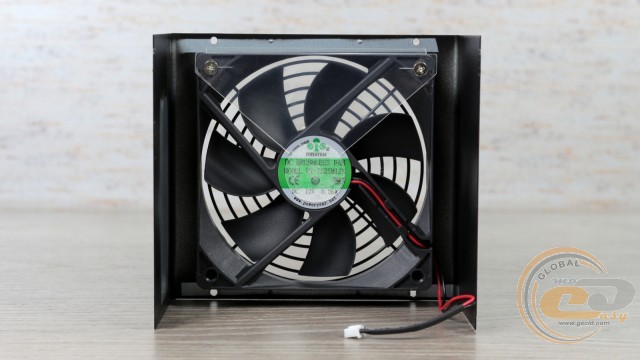

Вентилятор Power Year PY-1225M12S здатний розганятися до 2000 об/хв. Рівень його шуму досягає 31 дБ (А). Буква «S» наприкінці назви говорить про використання недорогого підшипника ковзання. Адже це один із найпопулярніших способів щодо здешевлення джерел живлення. Енергоспоживання пропелера становить всього 3,12 Вт (12 В при 0,26 А).

CHIEFTEC Polaris 750W

Для пасивного відведення тепла від компонентів CHIEFTEC Polaris 750W використовуються алюмінієві радіатори. Перший, Г-подібний, охолоджує діодні збірки. Другий, побільше, - силові елементи модуля APFC і первинного перетворювача. А ще пара радіаторів поменше застосовуються вже у вторинному ланцюзі.

З вентилятором і радіаторами розібралися. Тепер подивимося, що взагалі тут потрібно охолоджувати.

CHIEFTEC Polaris 750W

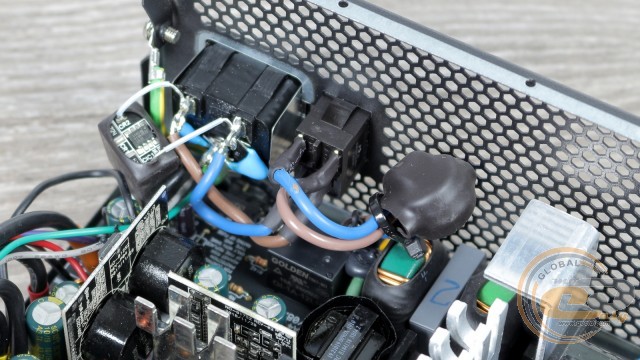

Вхідний електромагнітний фільтр є прикладом для наслідування. Усі конденсатори і пара дроселів на місці - хоча це вже закономірність навіть для багатьох доступних рішень. А ось бачити тут варистор приємно, адже на ньому все ще іноді економлять.

CHIEFTEC Polaris 750W

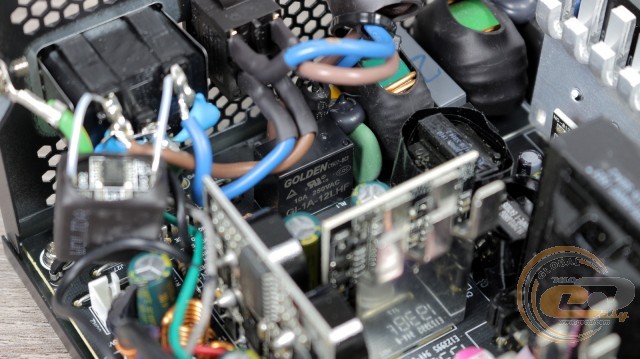

Тут же розпаяно електромагнітне реле, яке знімає високу напругу з основної схеми живлення. Тим самим досягається висока енергоефективність у вимкненому стані і в режимі сну.

Пара діодних збірок посаджена на окремий Г-подібний радіатор, якого повинно бути достатньо для ефективного відводу тепла.

CHIEFTEC Polaris 750W

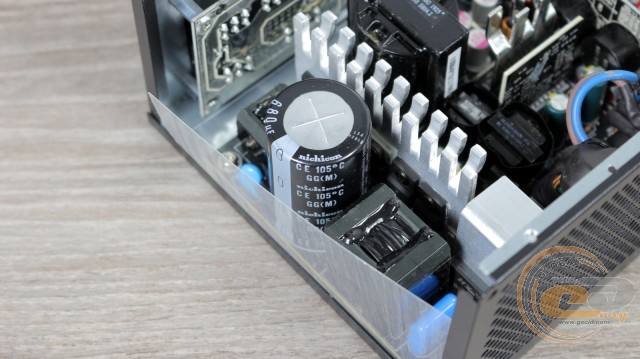

Вузол APFC на місці, про що говорить наявність великого дроселя в корпусі. Силові ж елементи даного вузла прикручені до другого, більш ребристому радіатора.

CHIEFTEC Polaris 750W

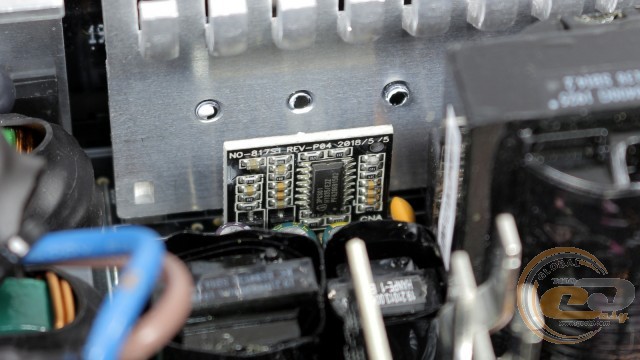

Контролер Infineon ICE3PCS01, керуючий всім цим добром, розмістили на окремій дочірній платі зі зворотного бока радіатора.

CHIEFTEC Polaris 750W

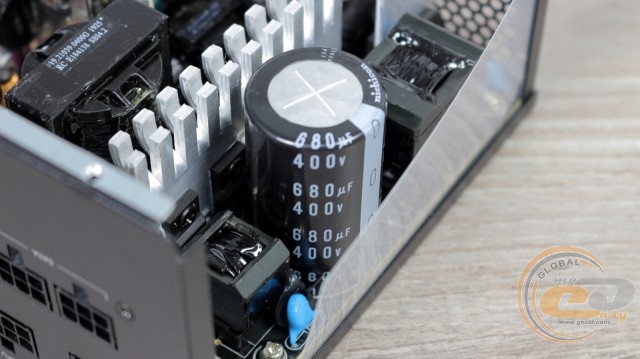

Японський конденсатор Nichicon порадує високою якістю, приналежністю до високотемпературної серії і хорошим показником ємності в 680 мкФ.
