Огляд CHIEFTEC STEALTH 1000W (SPX-1000-FC): якісний блок живлення з «платиновим» сертифікатом

Блоки живлення CHIEFTEC у багатьох асоціюються з доступними або середньоціновими рішеннями, які пропонують хороше співвідношення ціни та можливостей. Проте компанія вирішила зробити крок у преміальний сегмент, представивши лінійку CHIEFTEC STEALTH, що включає моделі на 1000 і 1200 Вт.

Ці пристрої вирізняються сертифікацією 80 PLUS Platinum, використанням напівмостової схеми та DC-DC-перетворювачів, а також низкою інших характеристик, які відповідають сучасним вимогам до висококласних блоків живлення.
Що ж ховається всередині та як новинка показує себе у реальних умовах — ми перевіримо на прикладі кіловатного блока CHIEFTEC STEALTH 1000W (SPX-1000-FC) вартістю близько ₴7000 або $160.

Специфікація

Модель	CHIEFTEC STEALTH 1000W (SPX-1000-FC)
Тип	ATX12V 3.1
Максимальна потужність, Вт	1000
Потужність по каналу +12В, Вт	1000
Потужність ліній +3,3В і +5В, Вт	100
Кількість ліній +12В	1
Максимальний струм каналу +3,3В, А	20
Максимальний струм каналу +5В, А	20
Максимальний струм каналу +12В, А	83,3
Максимальний струм каналу -12В, А	0,3
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	3,0
Вхідна напруга, В	100 − 240
Вхідний струм, А	6,5 − 13
ККД, %	≤94
Сертифікація 80 PLUS	Platinum
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≥0,95
PCIe-роз’ємів	3 (6+2-контактні)
Роз’єм PCIe 5.1 (12V-2×6)	1 (600 Вт)
Модульний	Так
Розміри вентилятора, мм	135 х 135 х 25
Тип підшипника вентилятора	Гідродинамічний (FDB)
Захисти	OPP, OVP, UVP, OCP, OTP, SCP, SIP
Розміри (Д х Ш х В), мм	140 х 150 х 86
Маса, кг	2,7
Гарантія, років	5
Сайт виробника	CHIEFTEC
Сторінка пристрою	CHIEFTEC STEALTH 1000W

Паковання та комплект постачання

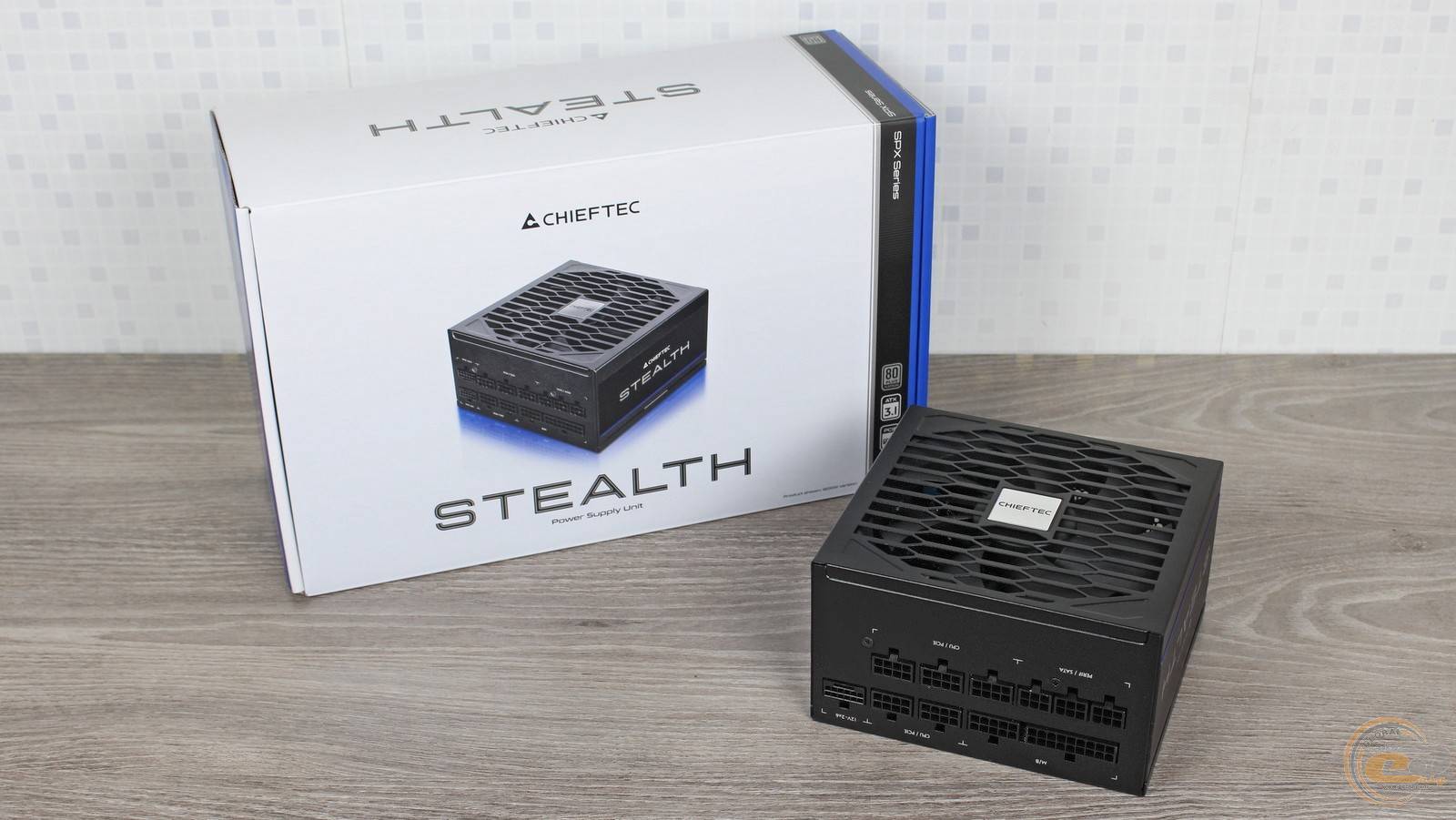

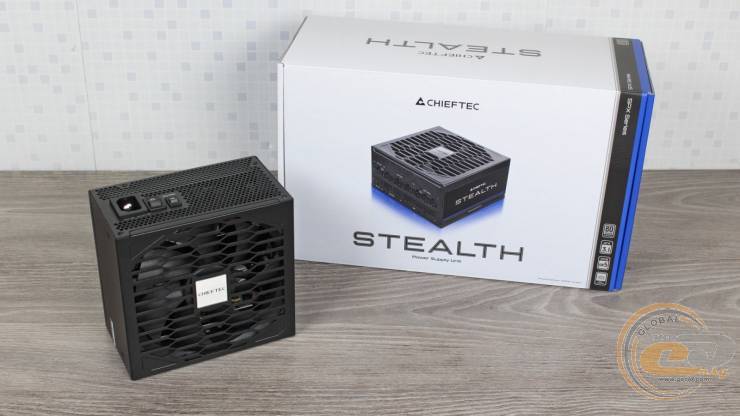

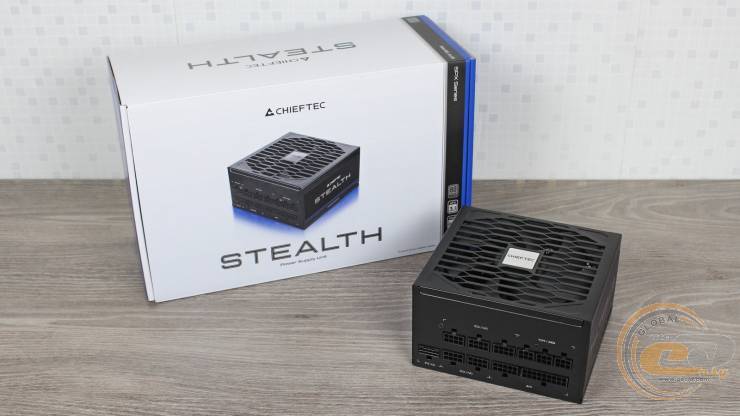

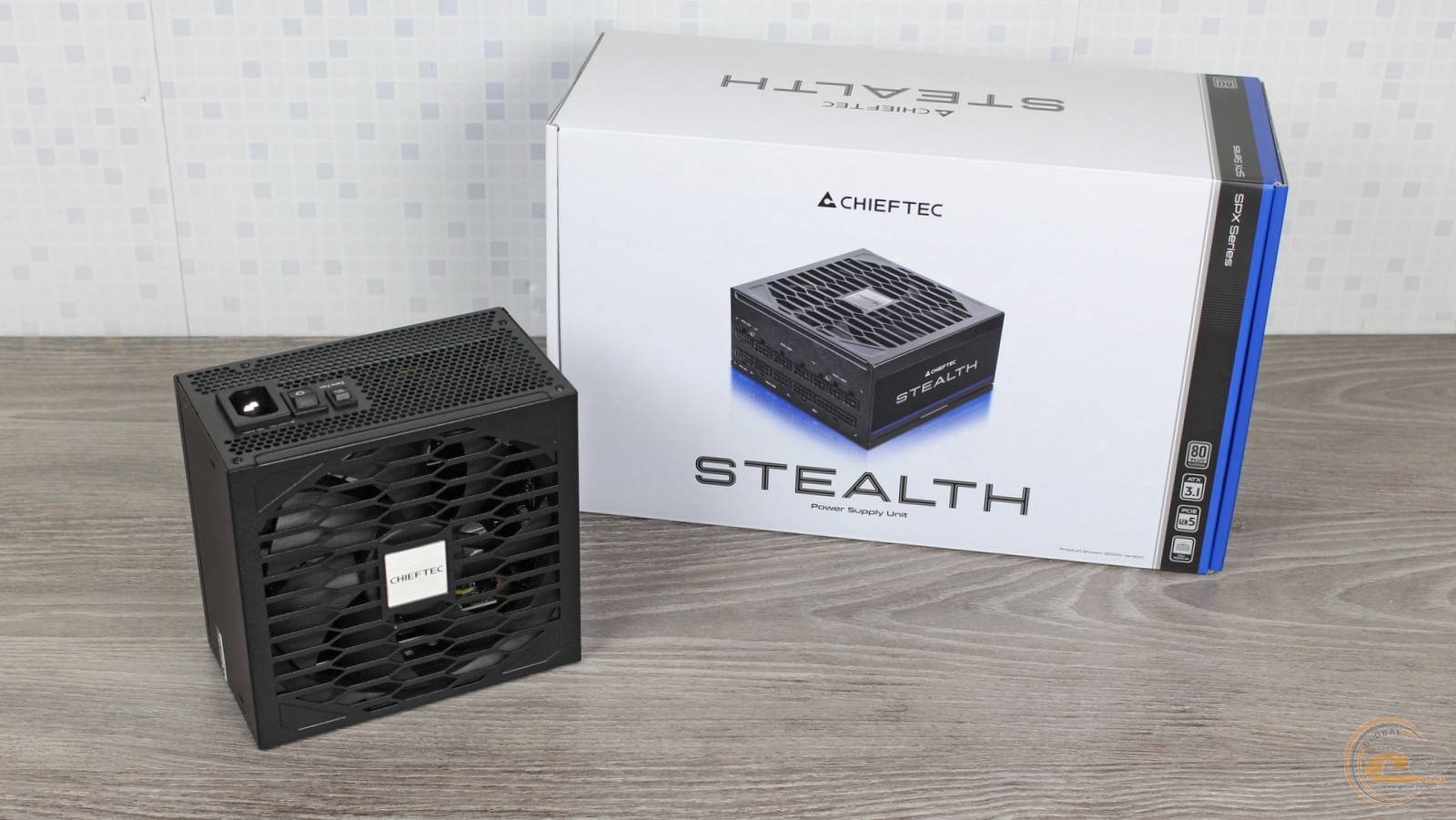

Симпатична й доволі інформативна коробка уніфікована для обох представників лінійки. Крім електротехнічних показників, тут також наведено список конекторів.

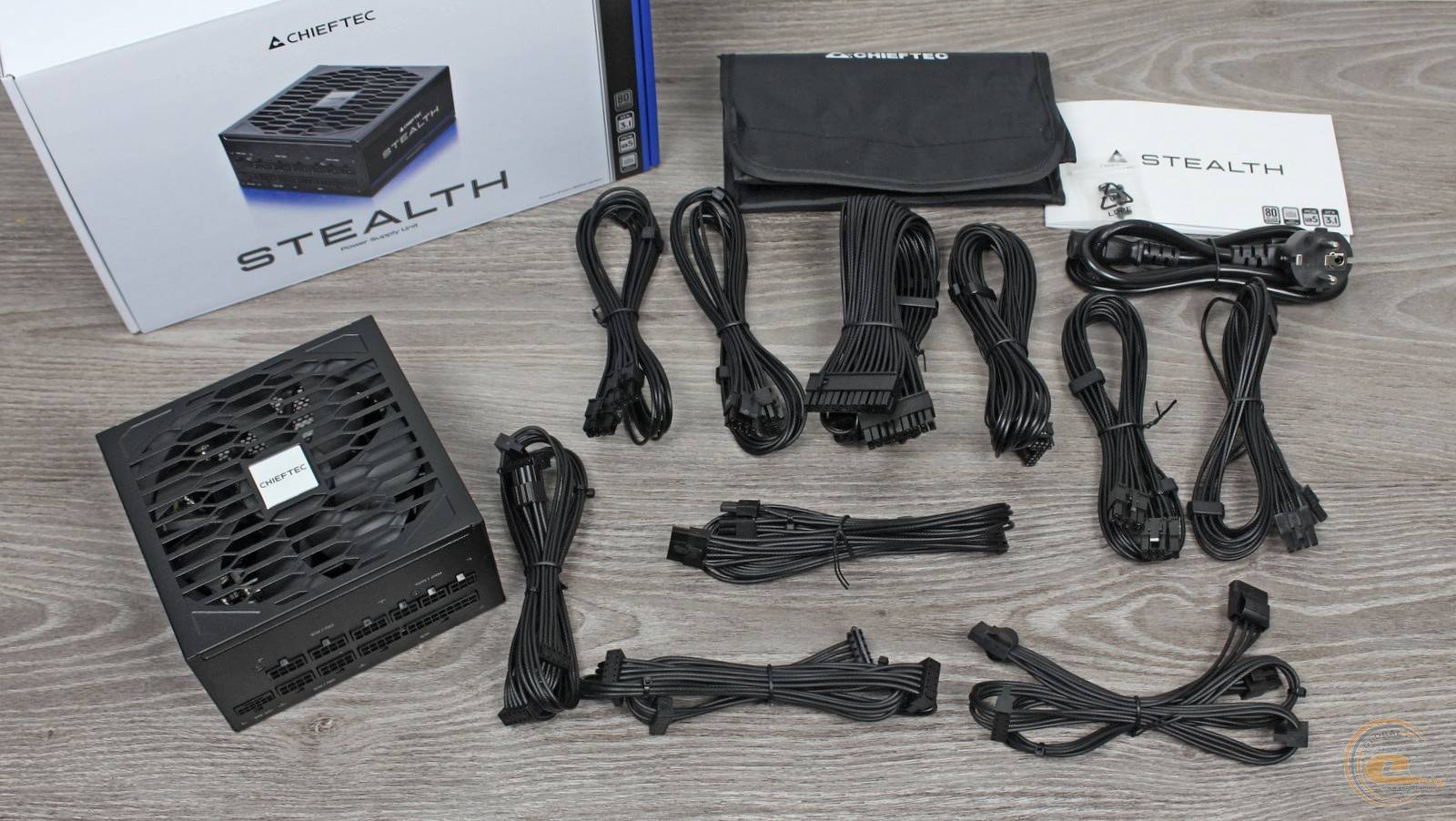

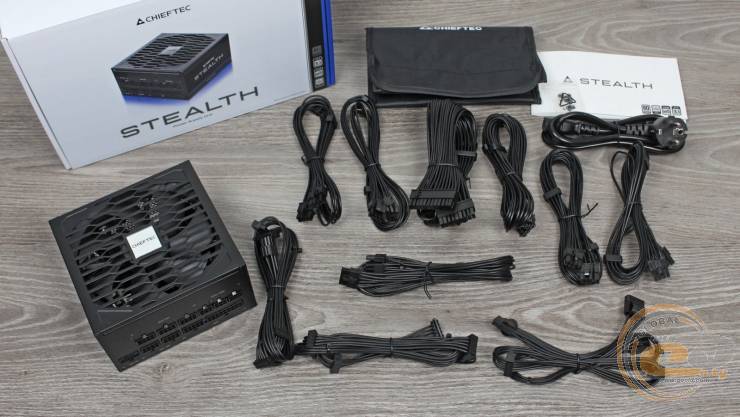

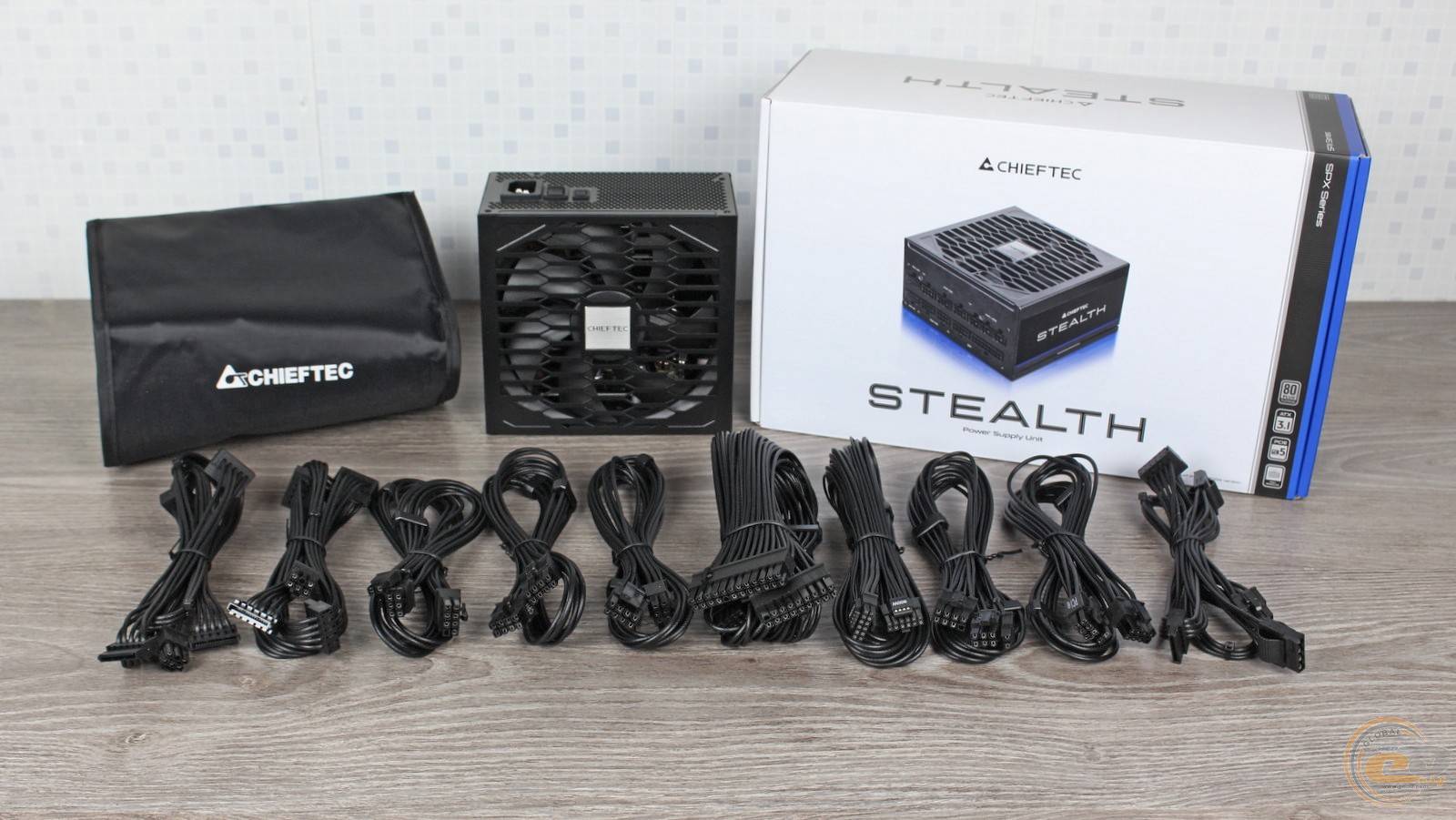

В комплекті з блоком живлення постачаються вхідний кабель живлення, модульні кабелі, чохол для їх зберігання, кріпильні гвинти та посібник користувача — тож є все необхідне і навіть трішки більше.

Зовнішній вигляд

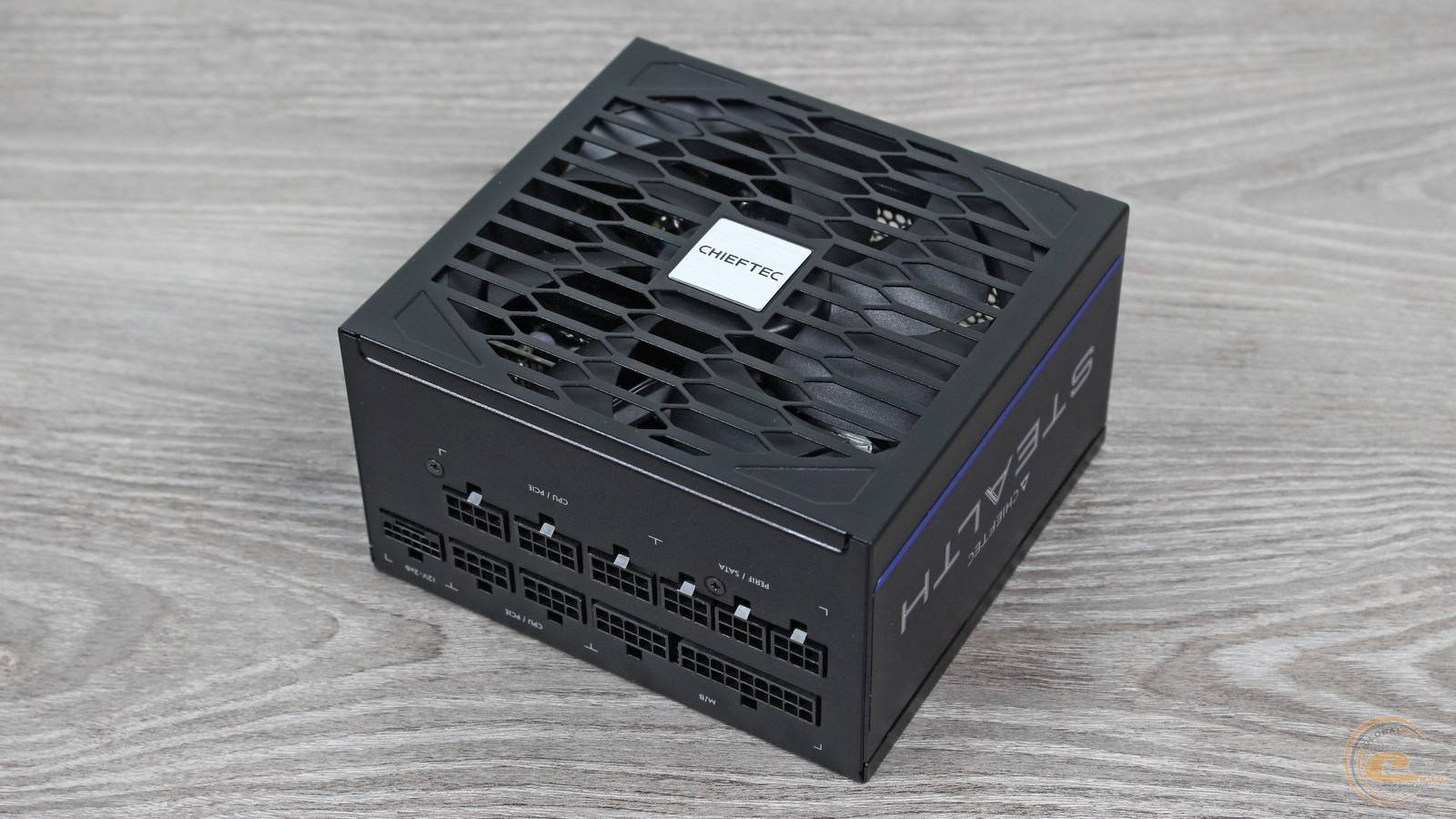

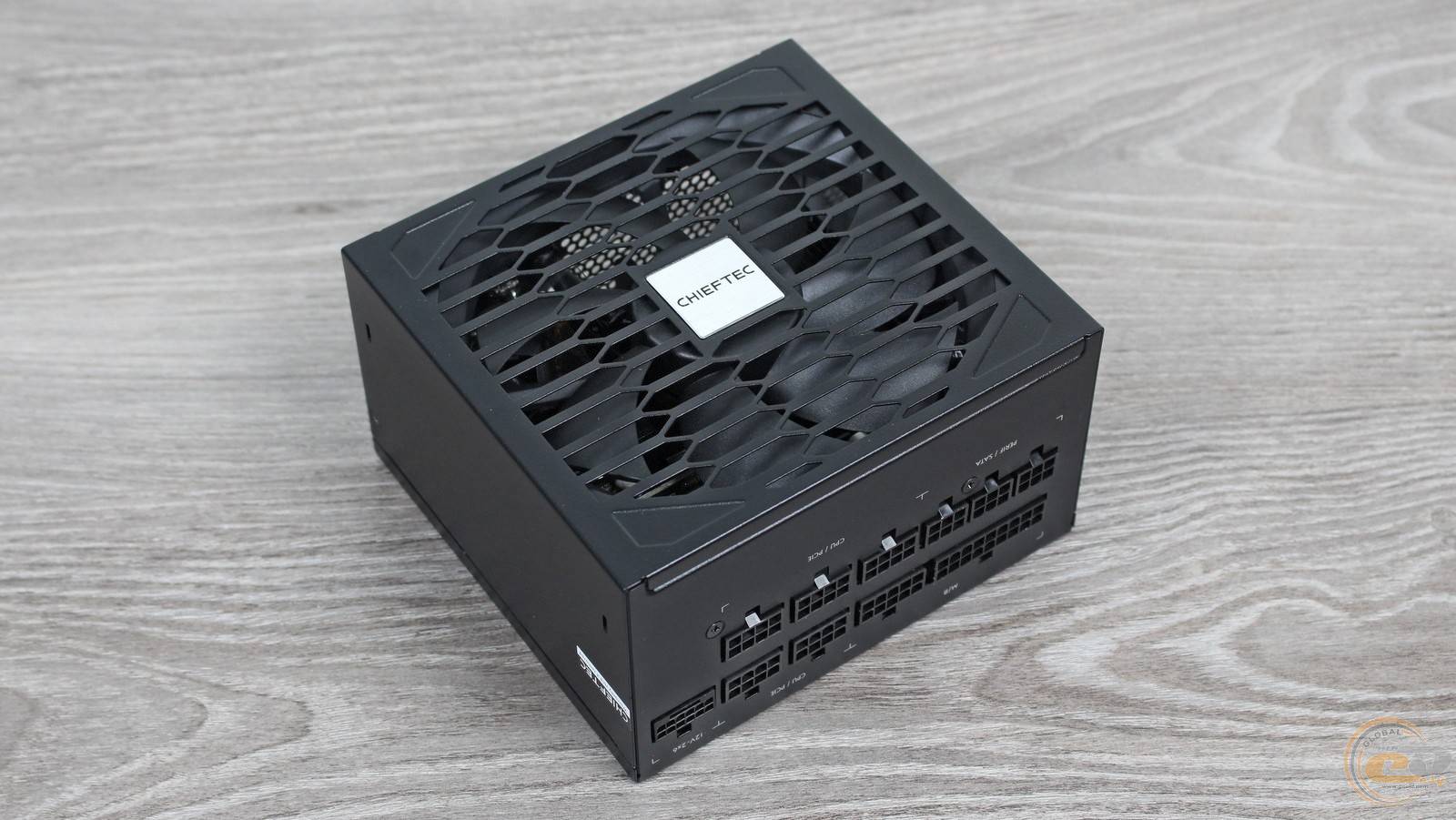

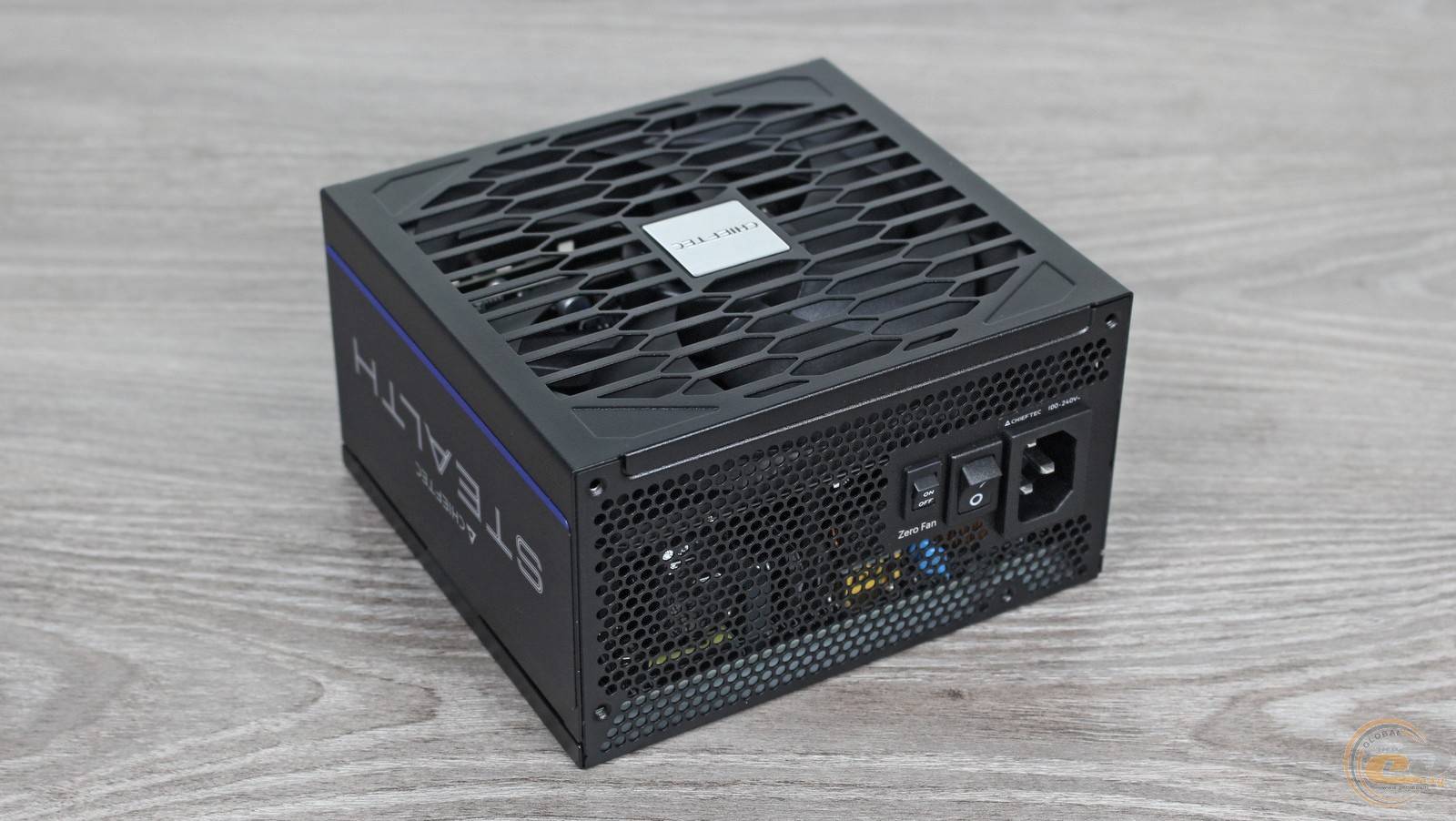

Незважаючи на велику потужність, рішення лінійки CHIEFTEC STEALTH отримали дуже компактні розміри — 140 х 150 х 86 мм. А от важить кіловатник чимало — цілих 2,7 кг.

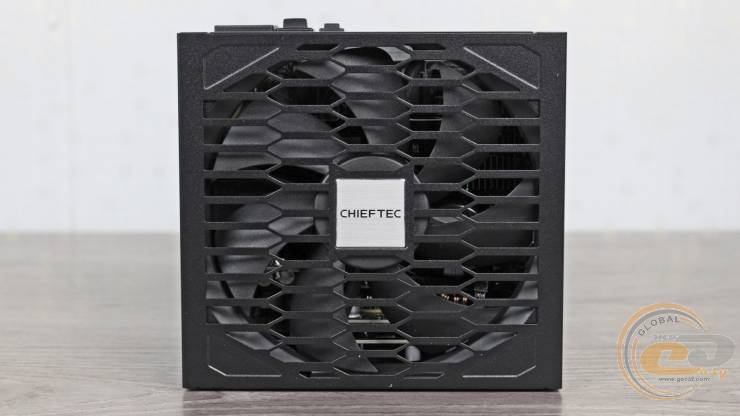

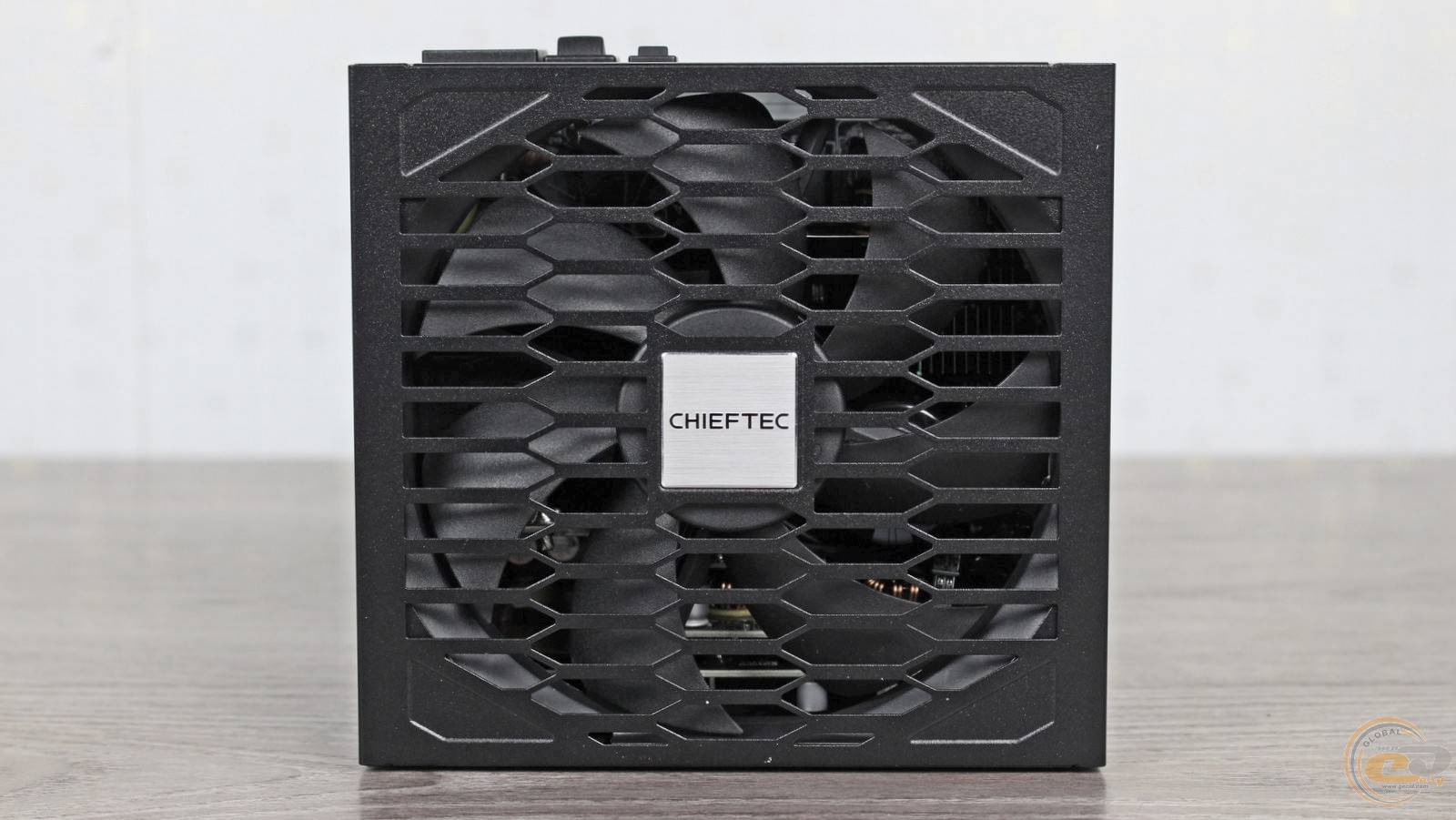

Що ж до дизайну, то форма вентиляційних отворів, оформлення логотипа виробника та колірна гама дуже нагадують моделі інших свіжих лінійок - CHIEFTEC VITA SM3 та CHIEFTEC VEGA M.

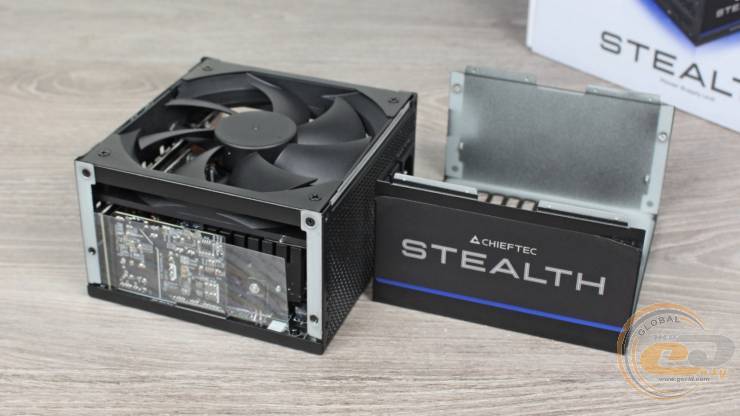

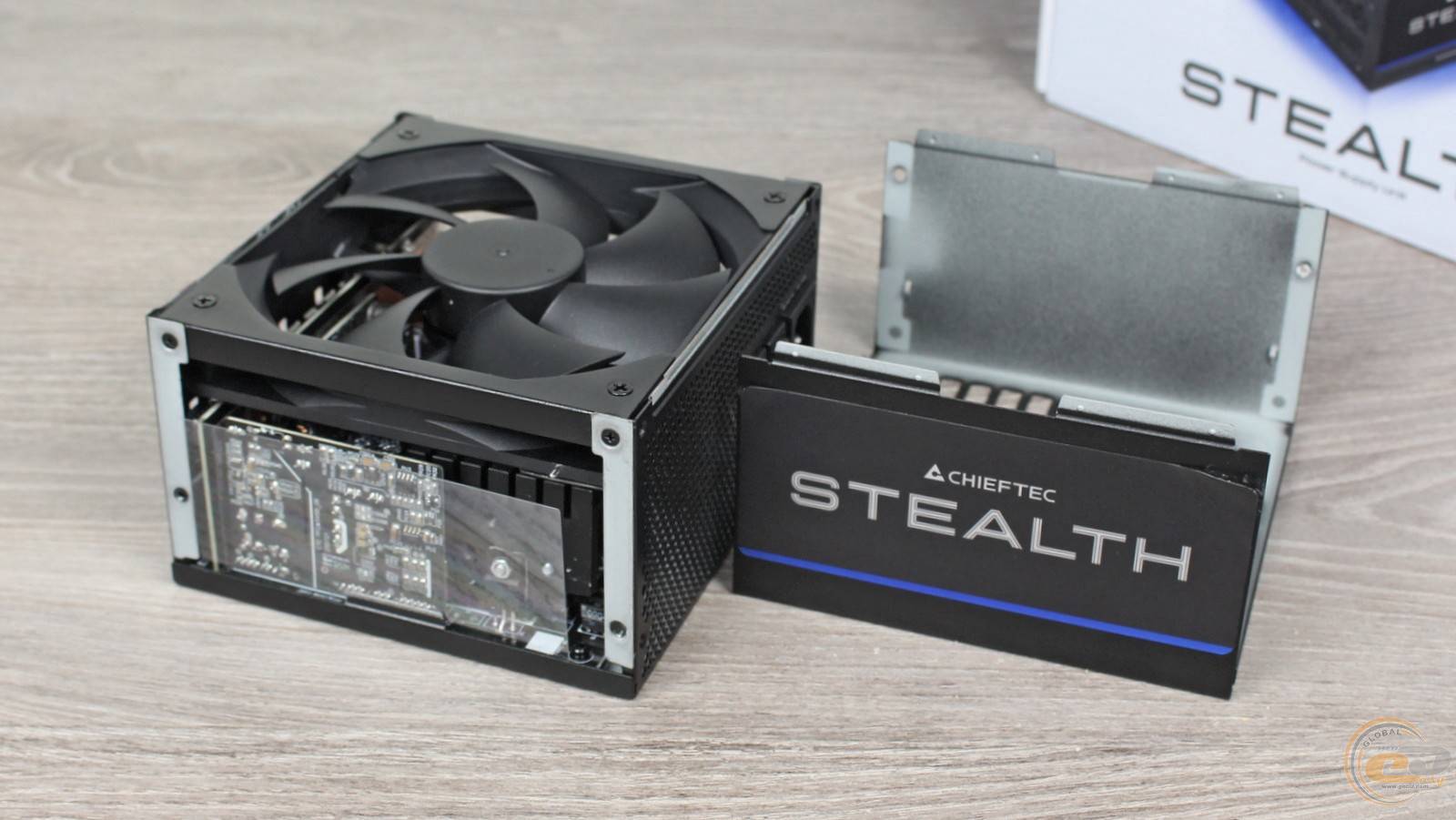

Втім, певні відмінності між ними все ж є. Так, у CHIEFTEC STEALTH 1000W гвинти кріплення вентилятора сховані від очей користувача.

Тож пропелер не знімається разом із кришкою, а фіксується парою додаткових металевих кріплень.

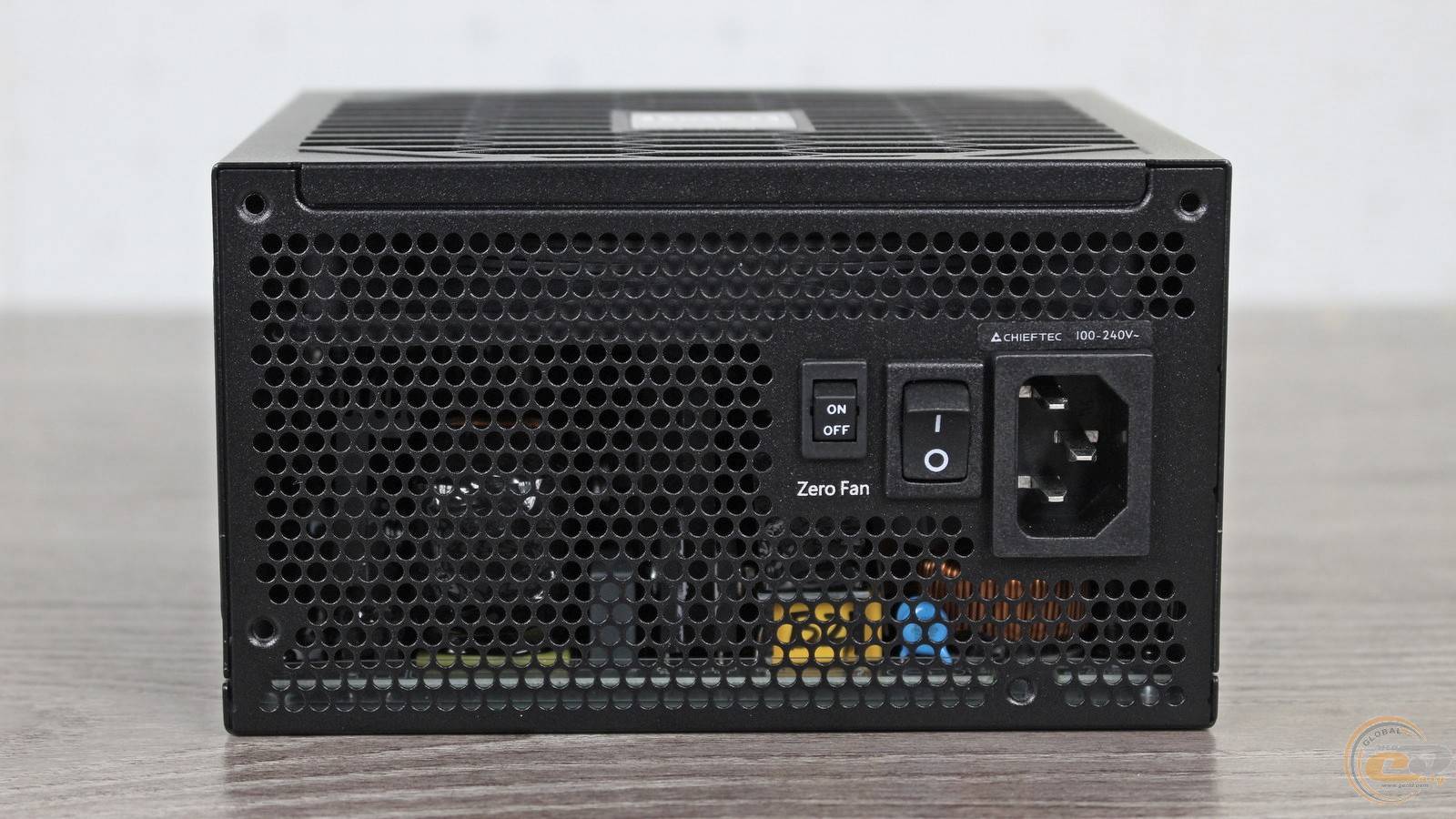

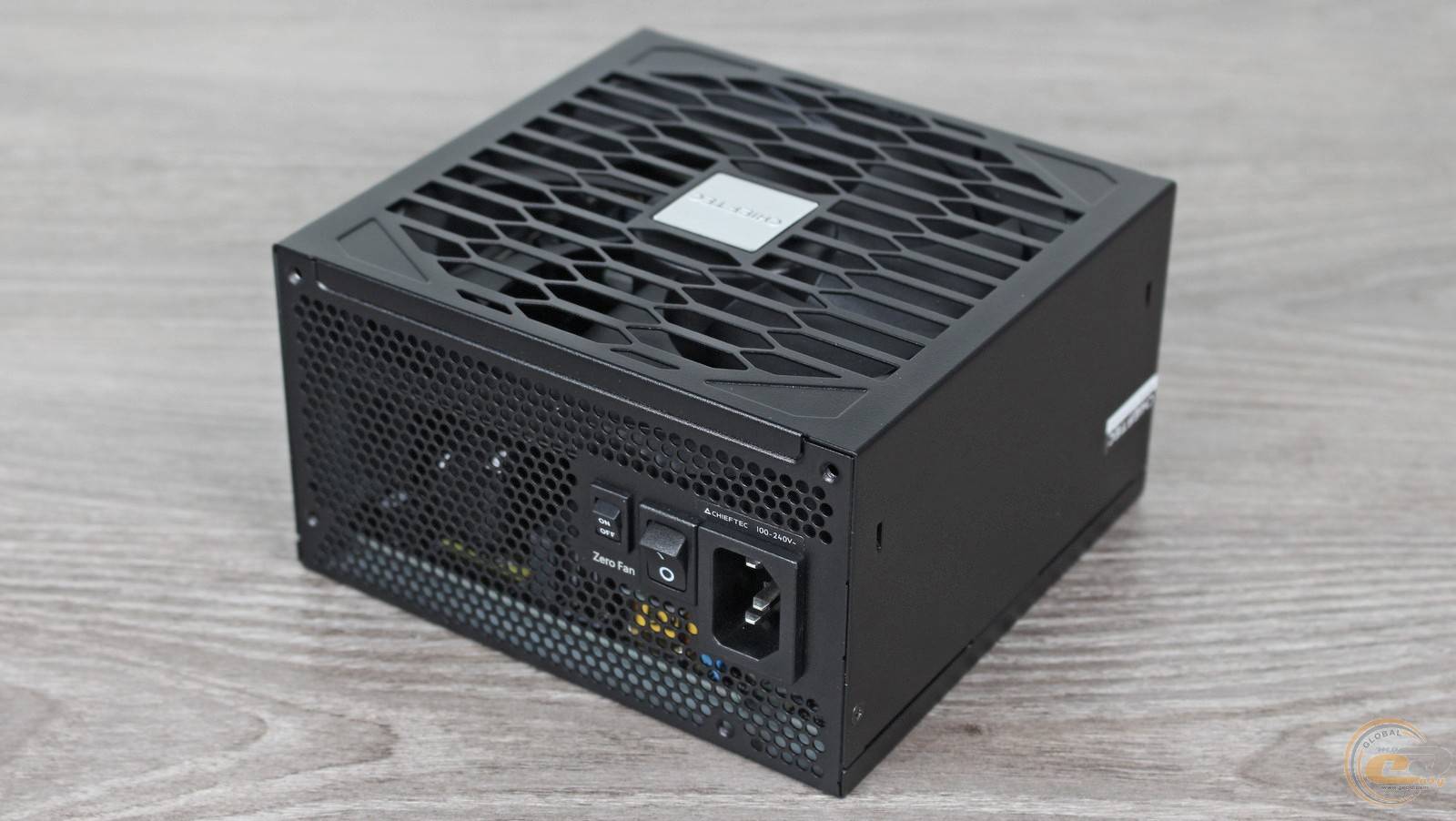

Тил також видає «Стелса» — звичні роз’єм живлення та вимикач доповнені більш компактним перемикачем гібридного режиму роботи системи охолодження «Zero Fan». Крім того, тут використовуються неординарні круглі отвори замість звичних шестикутних.

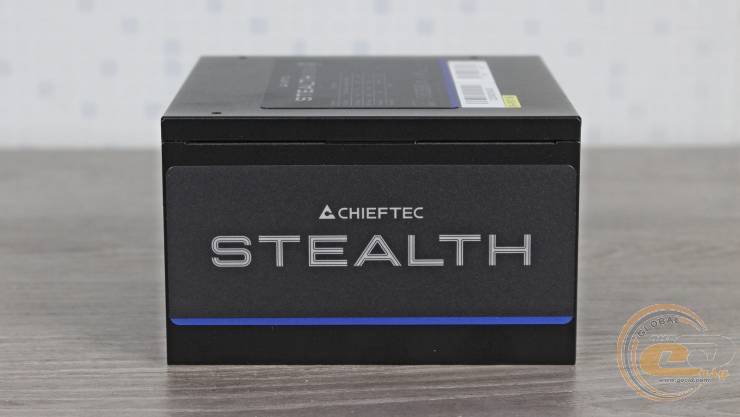

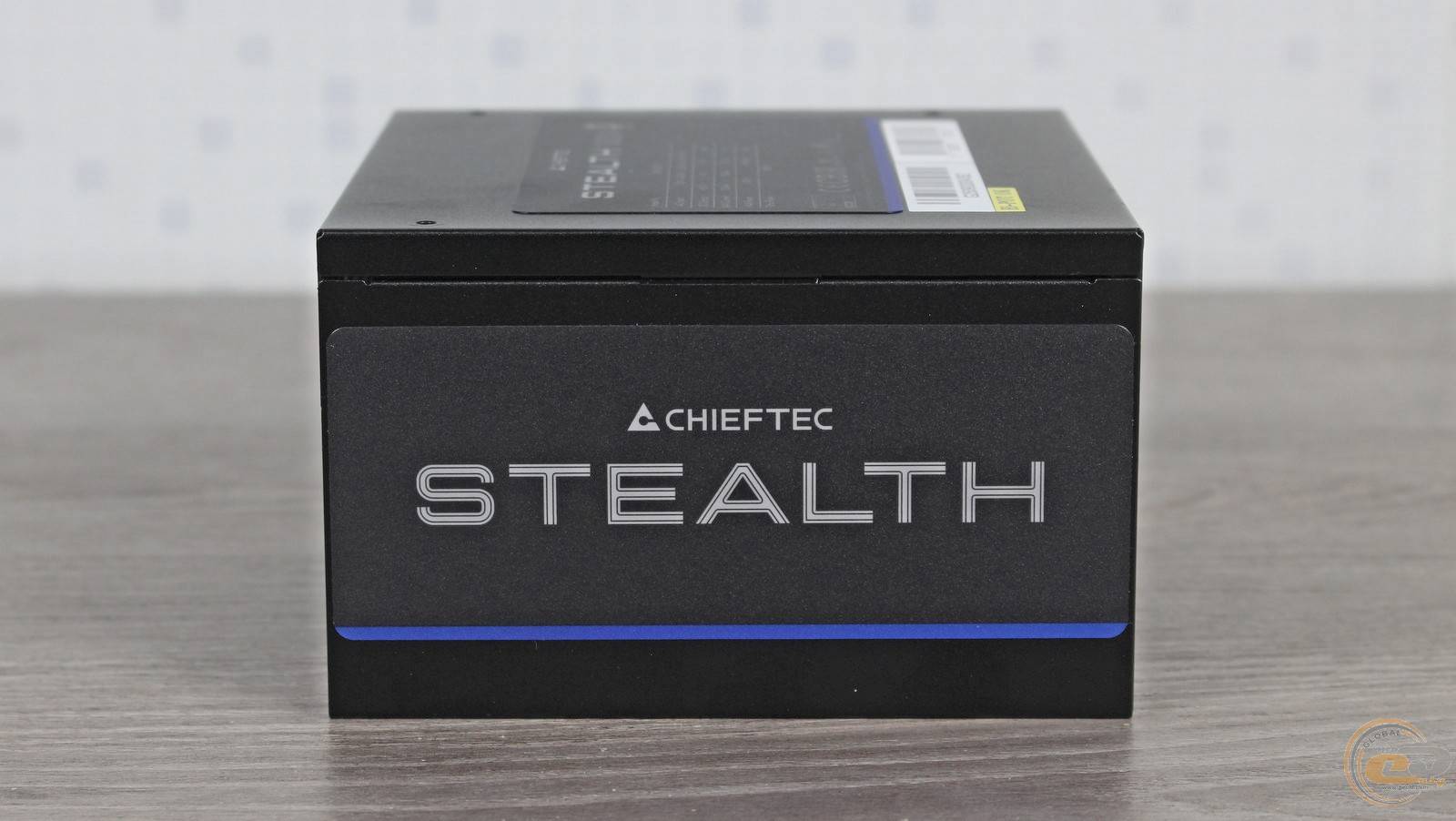

При розташуванні блока живлення вентилятором донизу користувач зможе бачити наліпку із вказівкою лінійки. З протилежного боку є лише гарантійна етикетка, яка діятиме протягом 2-5 років з дня купівлі — на жаль, різні інтернет-магазини надають різний термін гарантії.

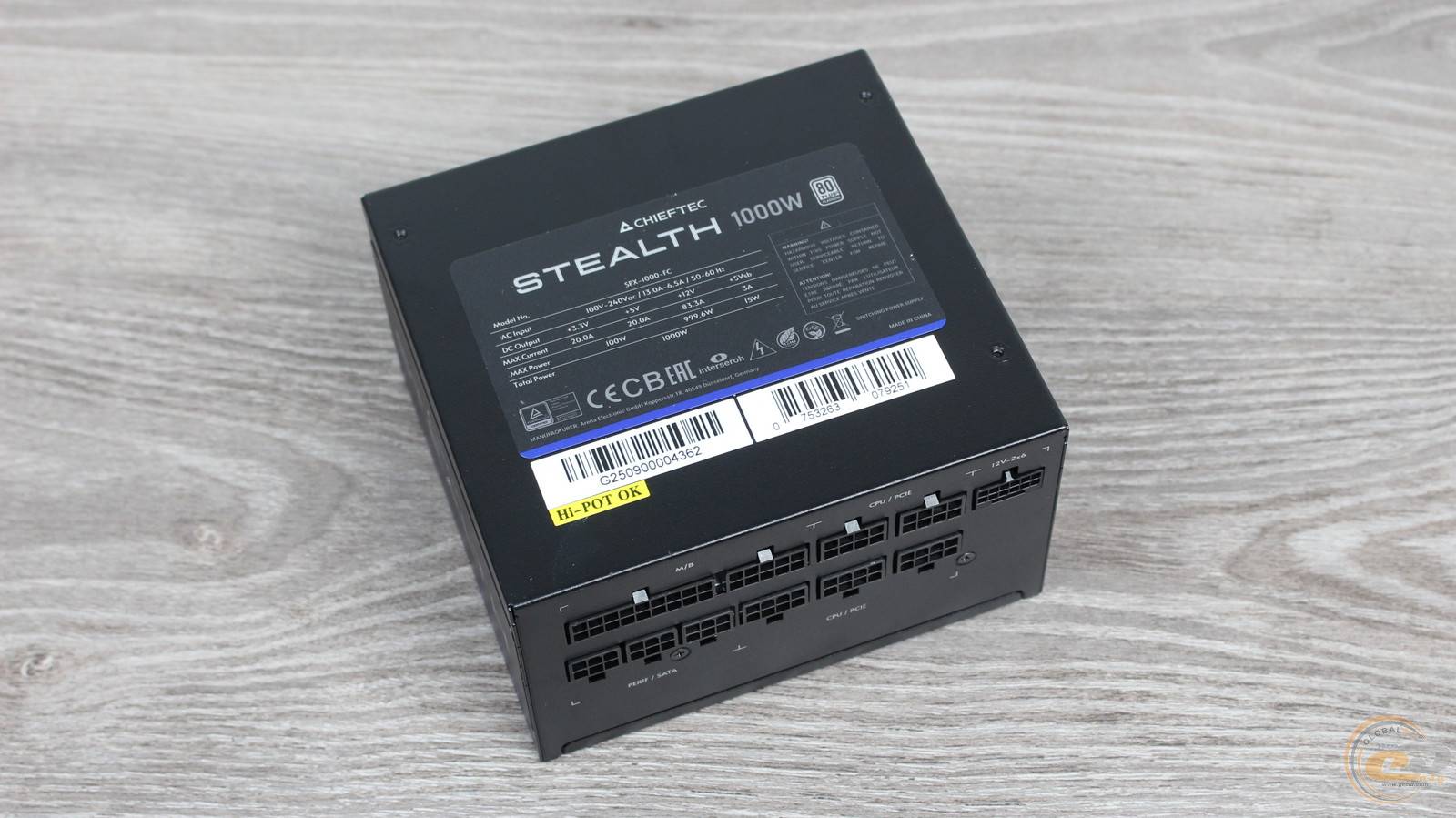

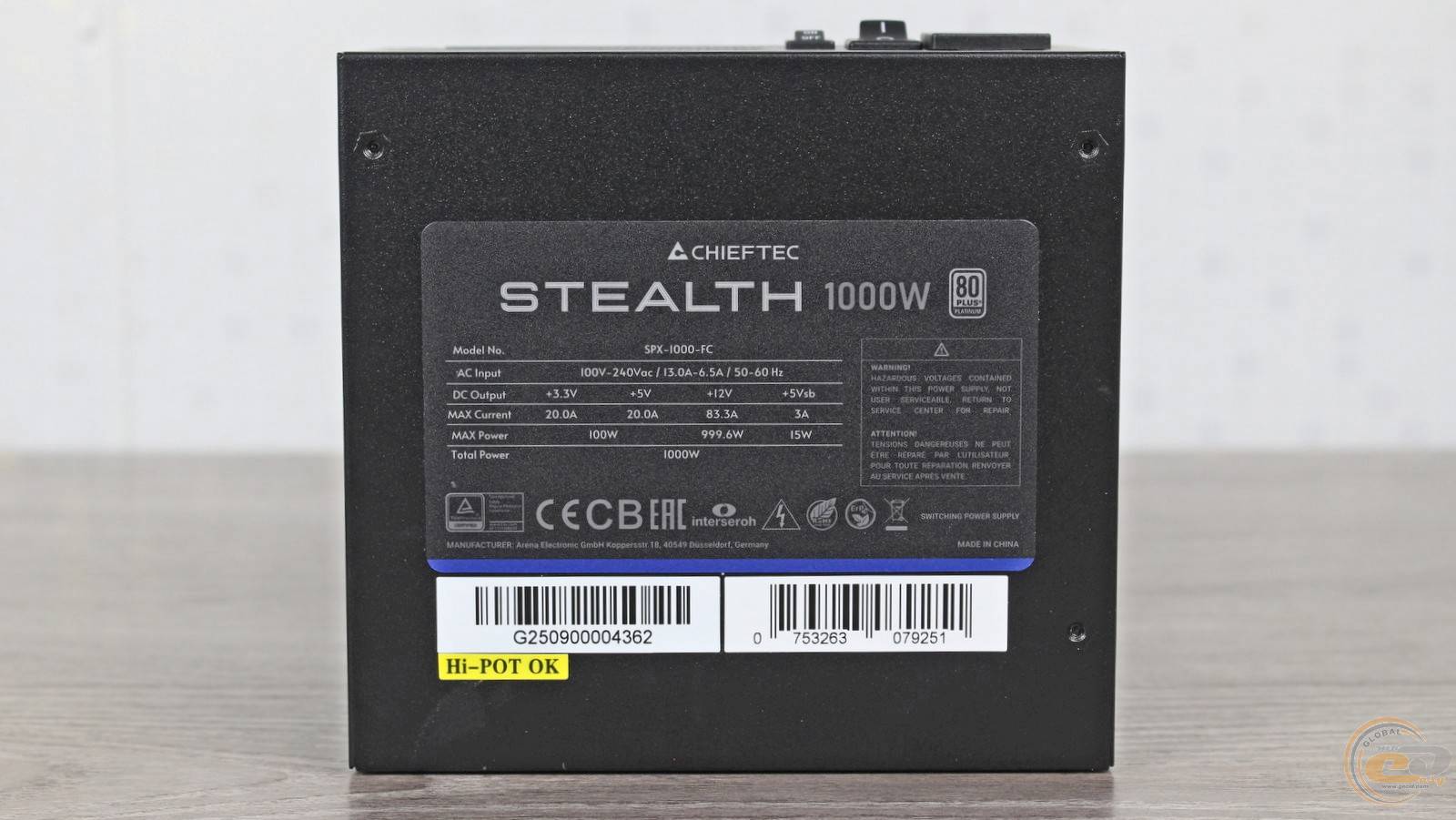

Переходимо до великої етикетки з електротехнічними характеристиками. А вони дійсно тішать: маємо максимально можливу потужність каналу +12В на рівні номінальної, цілком достатні 100 Вт або по 20 А на молодших лініях +3,3В і +5В, а також широкий діапазон вхідної напруги - від 100 до 240 В. А «вишенькою на торті» є логотип сертифікату 80 PLUS Platinum.

Модульні кабелі CHIEFTEC STEALTH 1000W набрані з круглих проводів із дуже м’якою ізоляцією. Що важливо, в наявності всі необхідні конектори для під’єднання комплектуючих:

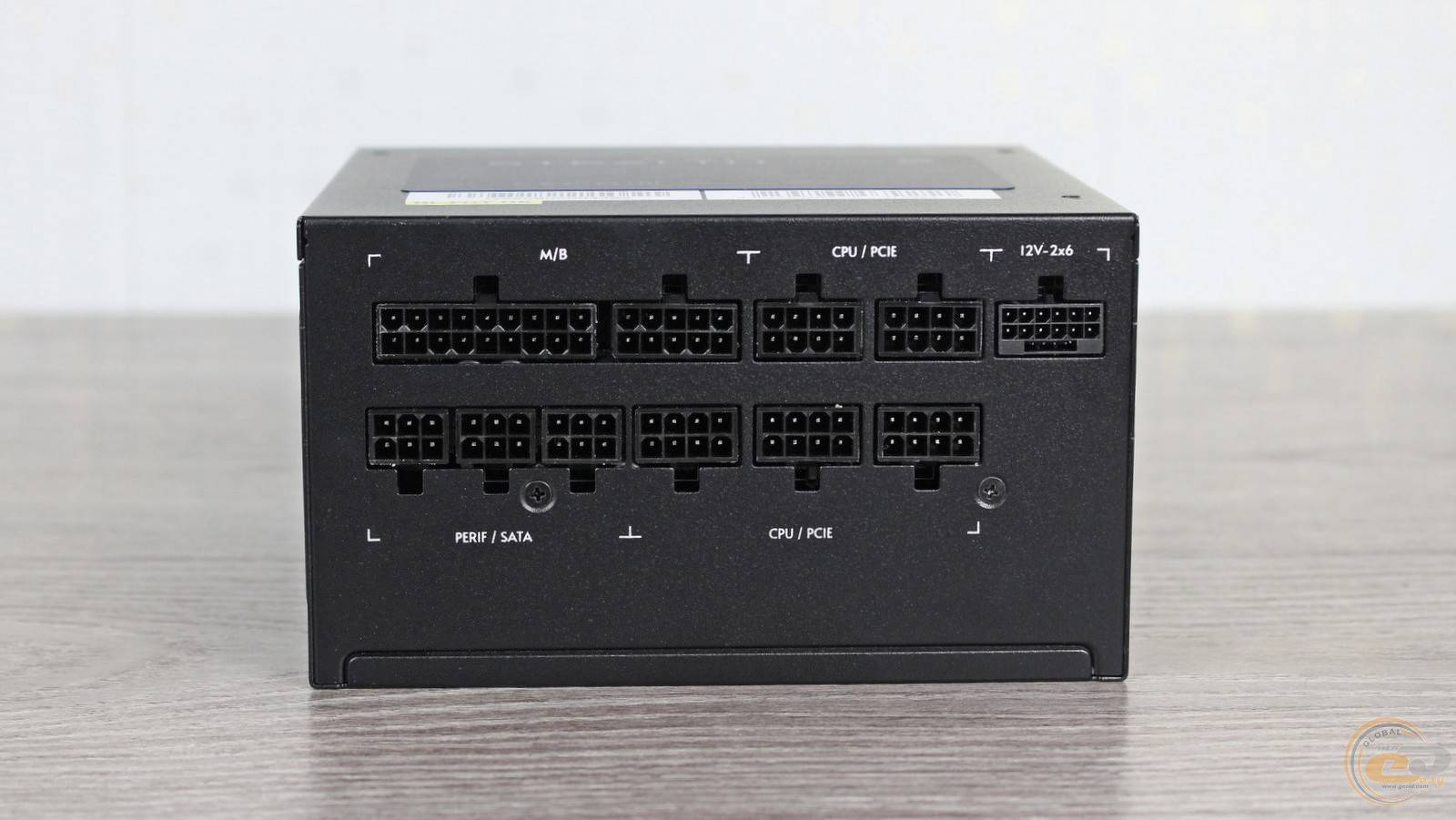

Основні конектори живлення — 20+4-контактний ATX та два 8-контактні ATX12V на спільному кабелі, один із яких розбірний. Для живлення відеокарт є три 6+2-контактні PCIe на окремих проводах і найсучасніший 600-ватний PCIe 5.1 (він же 12V-2×6). А під’єднати жорсткі диски та іншу периферію допоможуть десять SATA та два PATA на трьох окремих кабелях.

Відзначимо, що 1200-ватник пропонує повністю аналогічний набір конекторів.

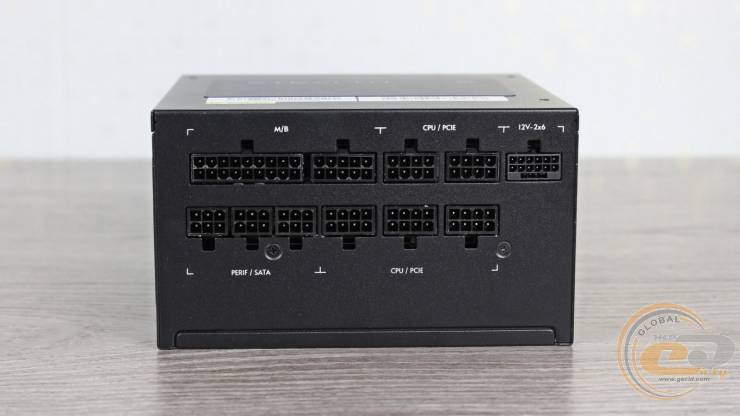

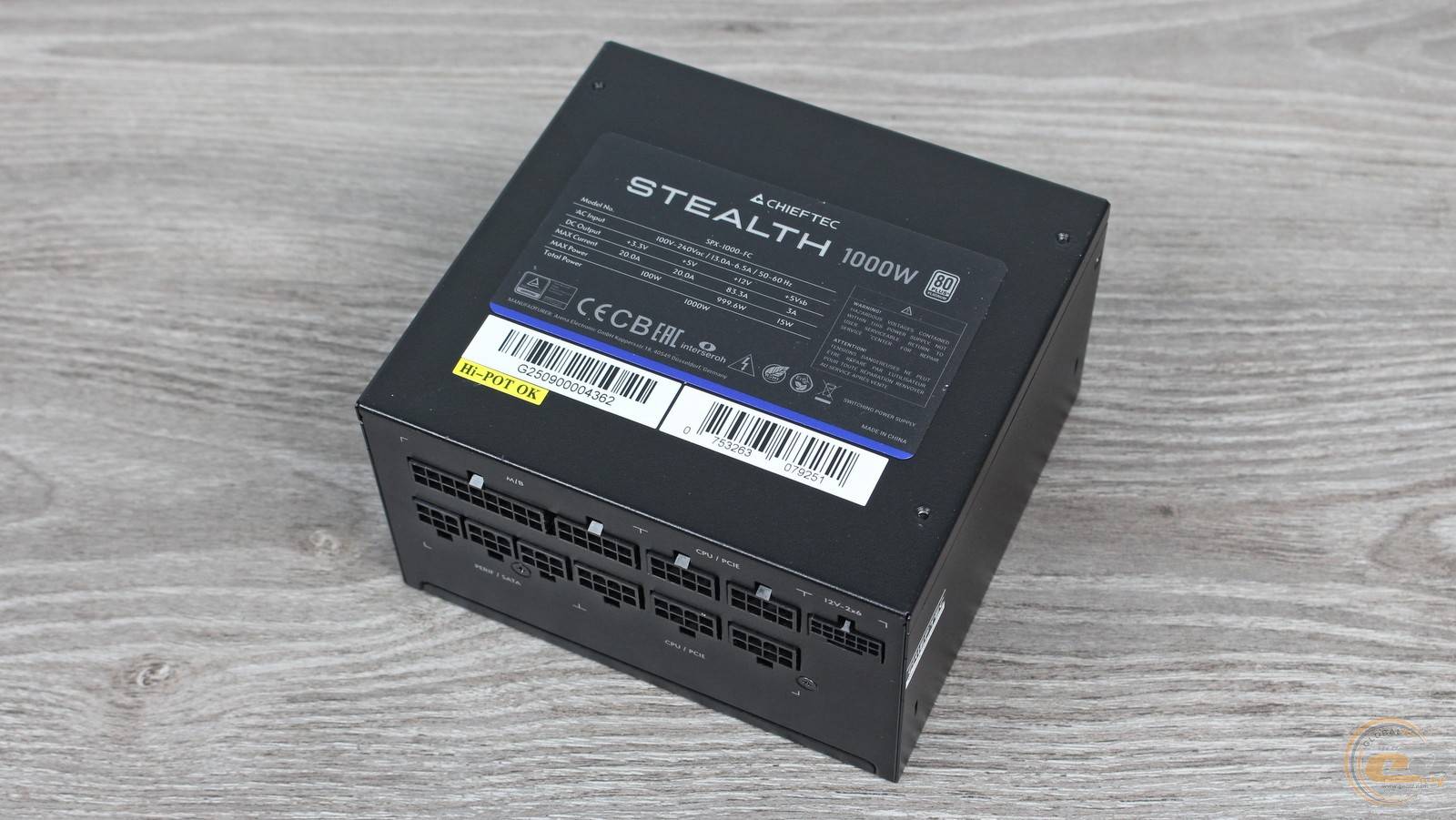

Своєю чергою завдяки підписам і відмінній формі роз’ємів процес підключення кабелів проходить легко, без зайвих складнощів.

Внутрішня будова

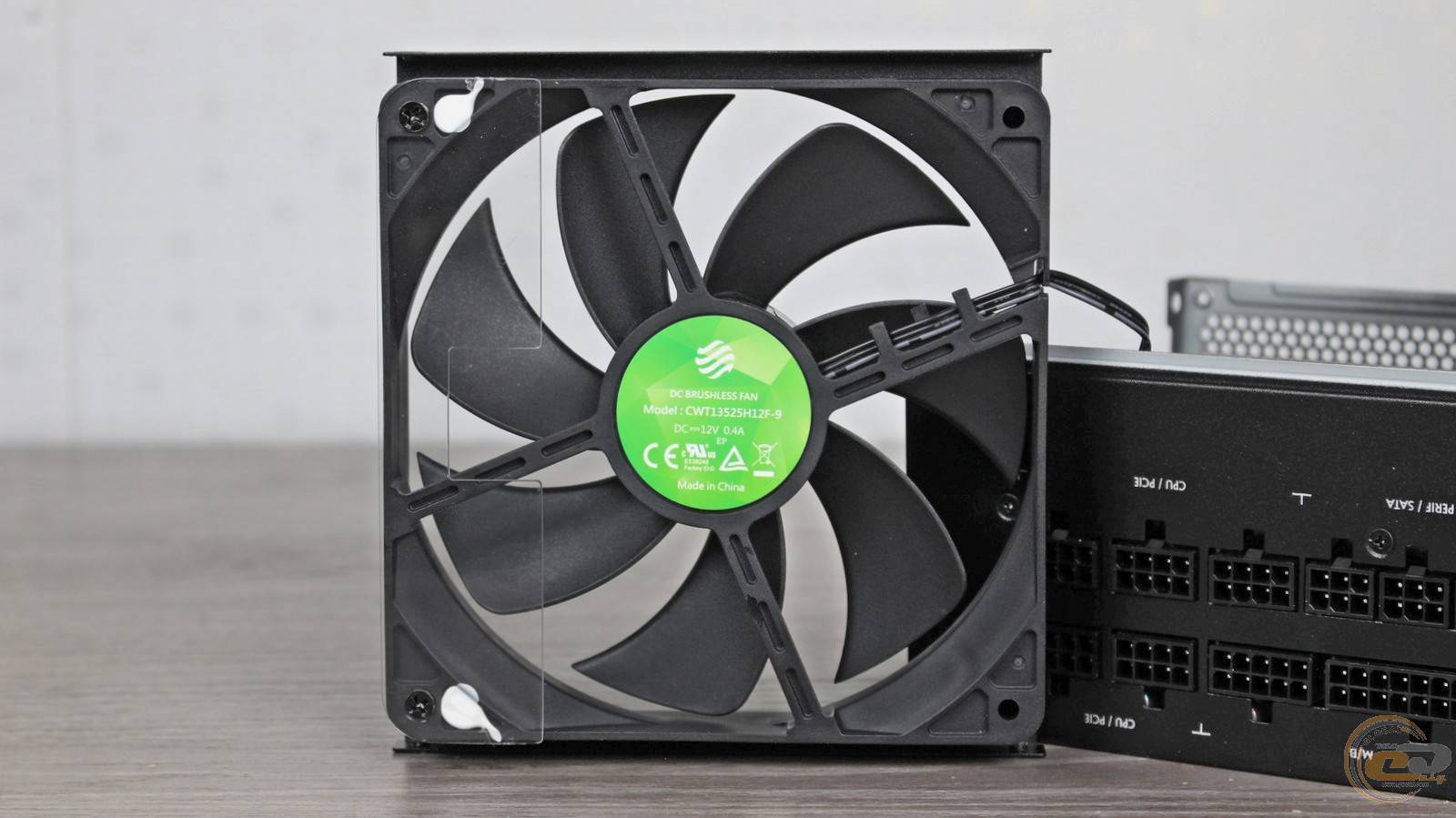

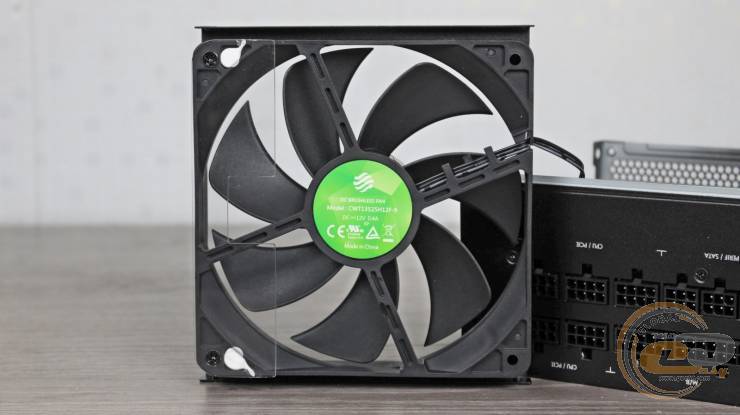

Незважаючи на компактні розміри CHIEFTEC STEALTH 1000W, для його охолодження використовується габаритний 135-мм вентилятор CWT13525H12F-9. Використаний в його основі гідродинамічний підшипник (FDB) обіцяє довговічну та тиху роботу.

Пропелер споживає максимум 4,8 Вт електроенергії (12 В при 0,4 А), а для його під’єднання використовується 3-контактний роз’єм.

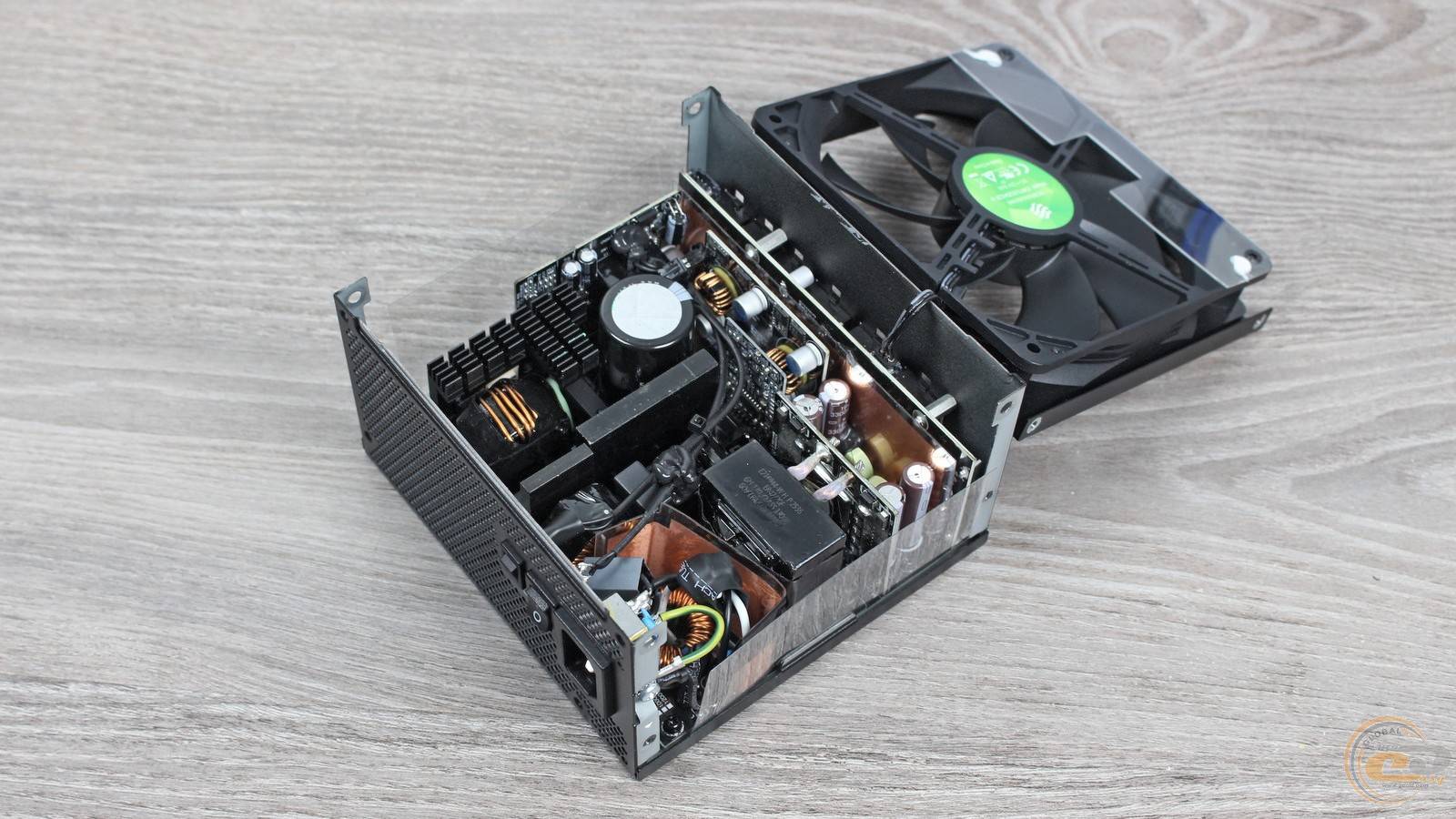

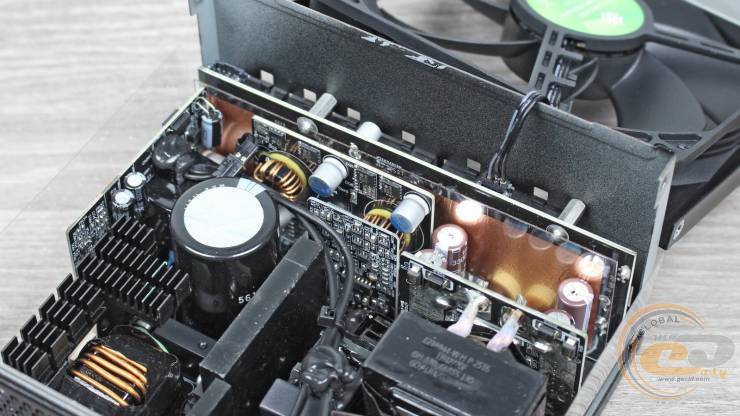

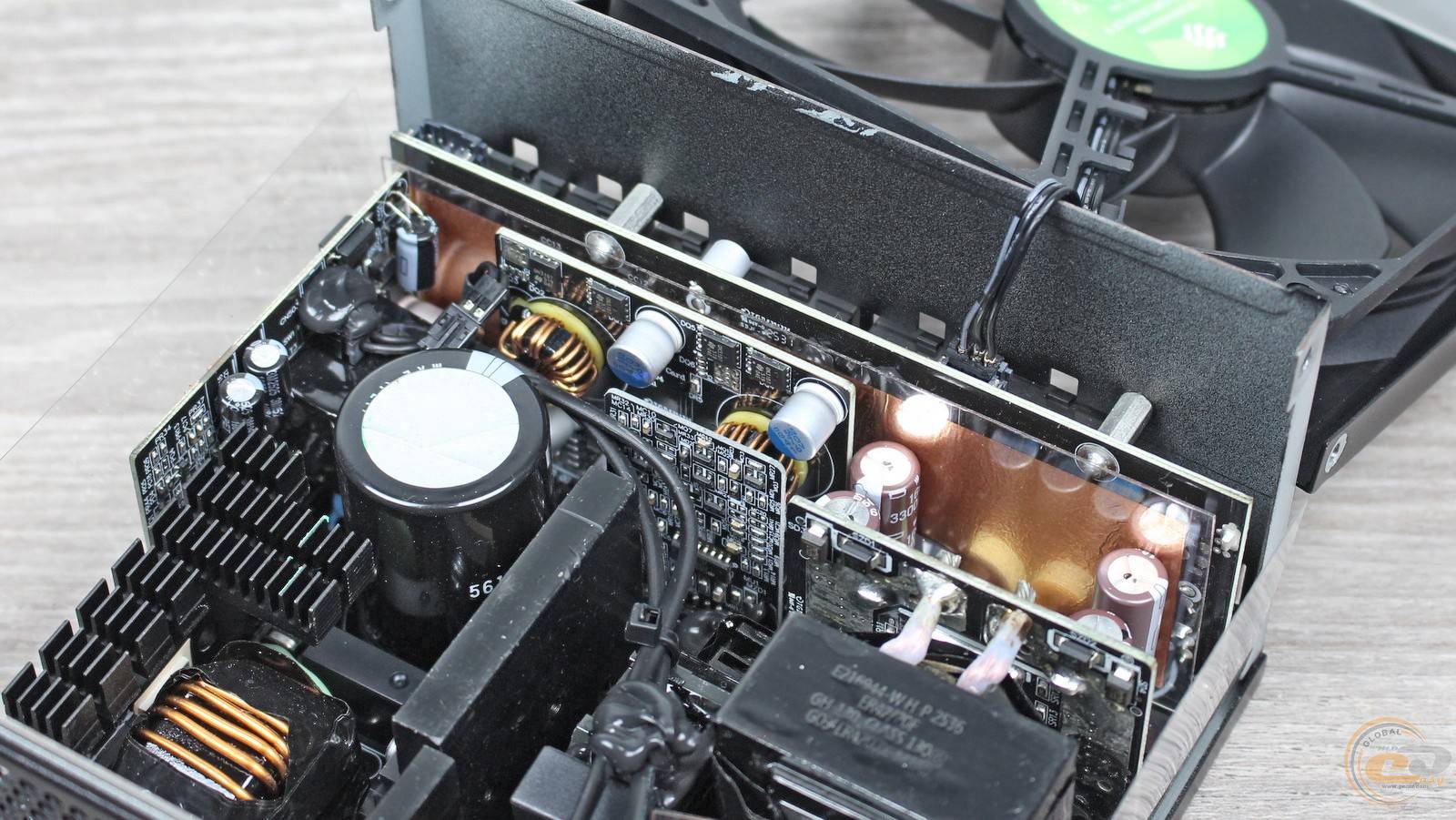

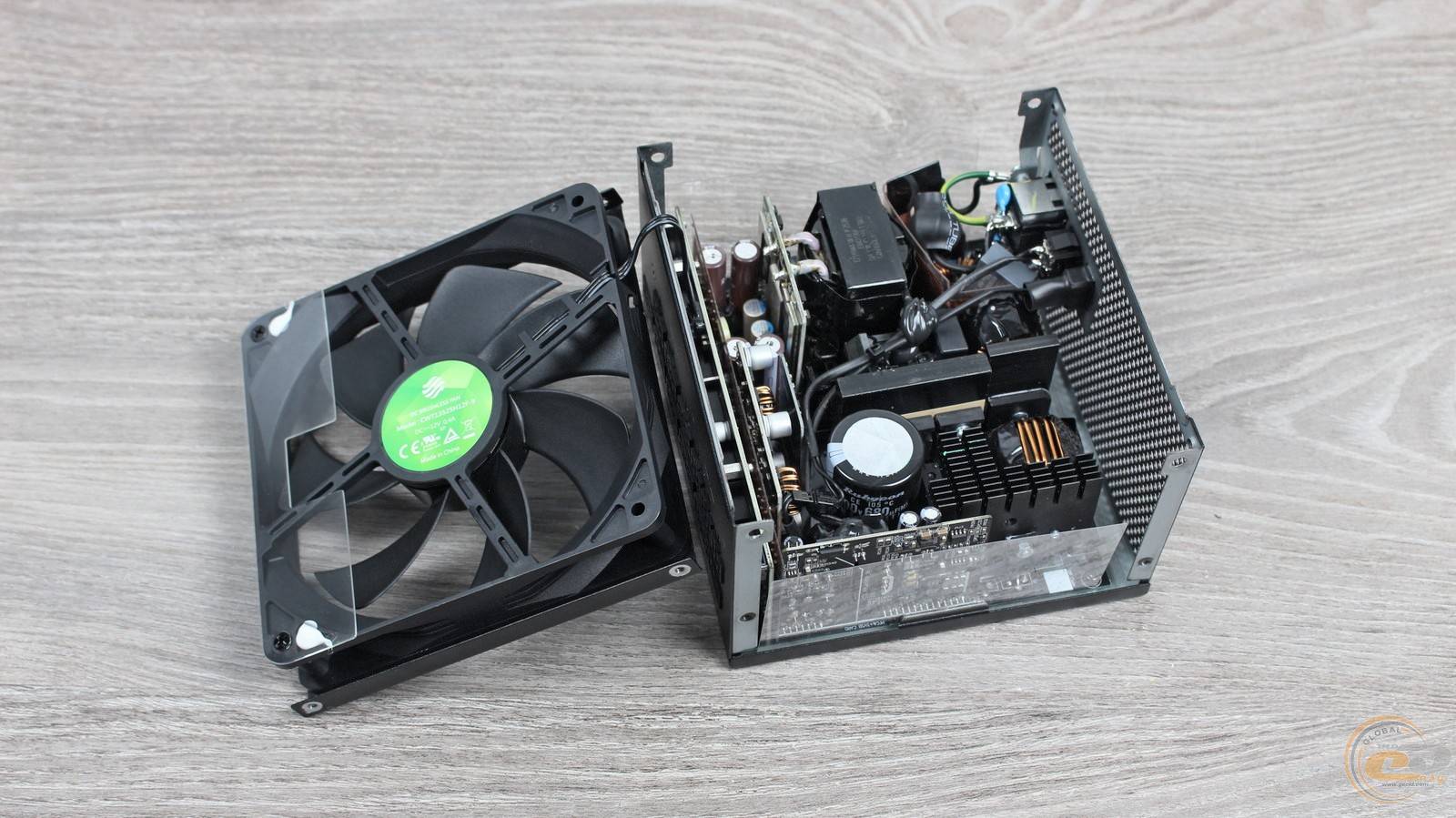

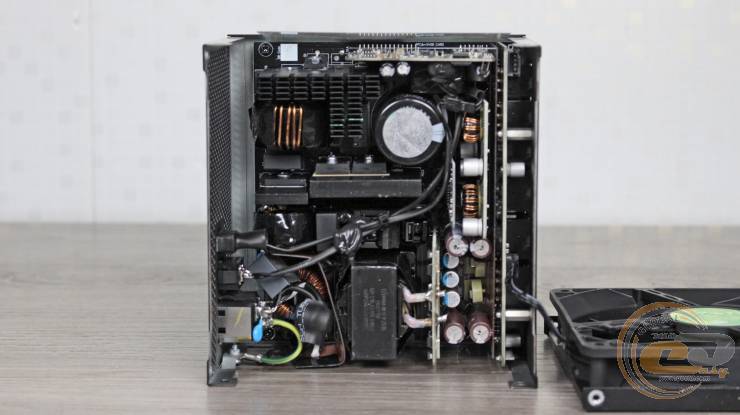

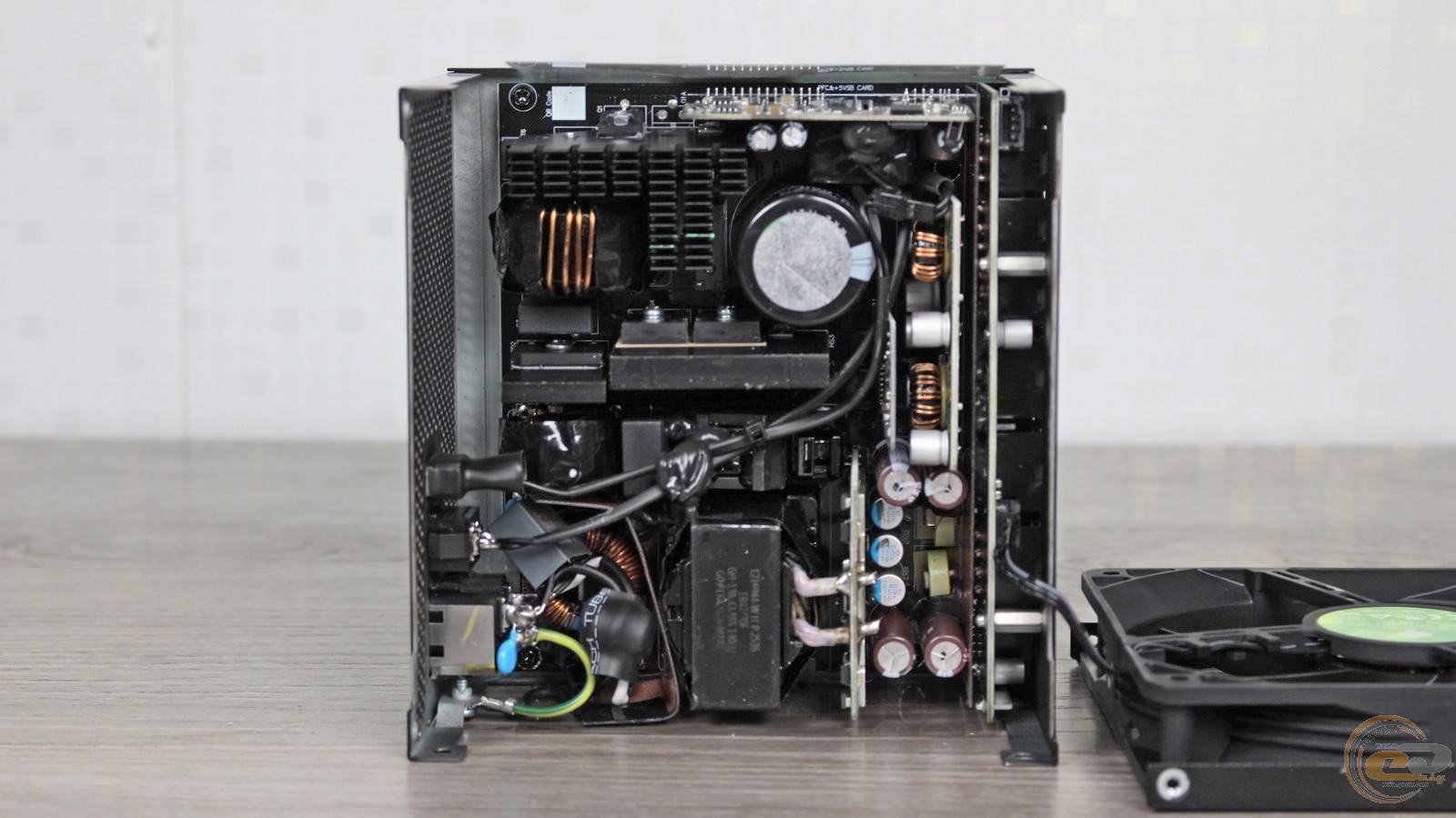

Щоб вмістити потужне внутрішнє наповнення в межах такого компактного простору, довелося використати кілька дочірніх плат, а елементи розташувати якомога ближче один до одного. З цієї ж причини роздивитися деякі деталі нам не вдалося.

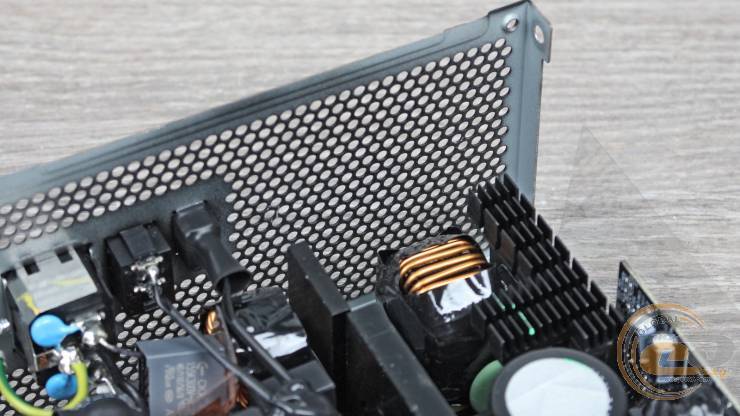

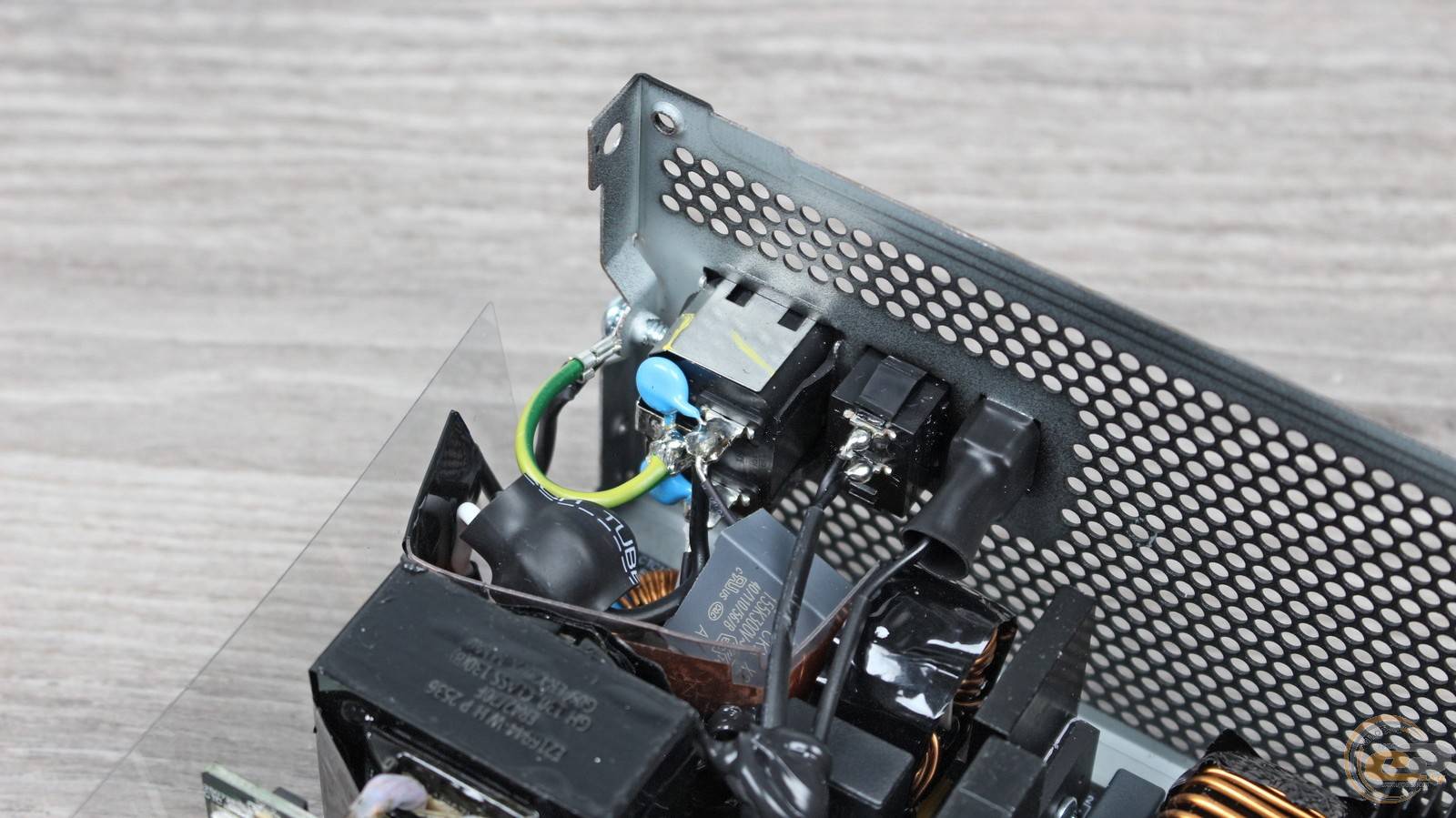

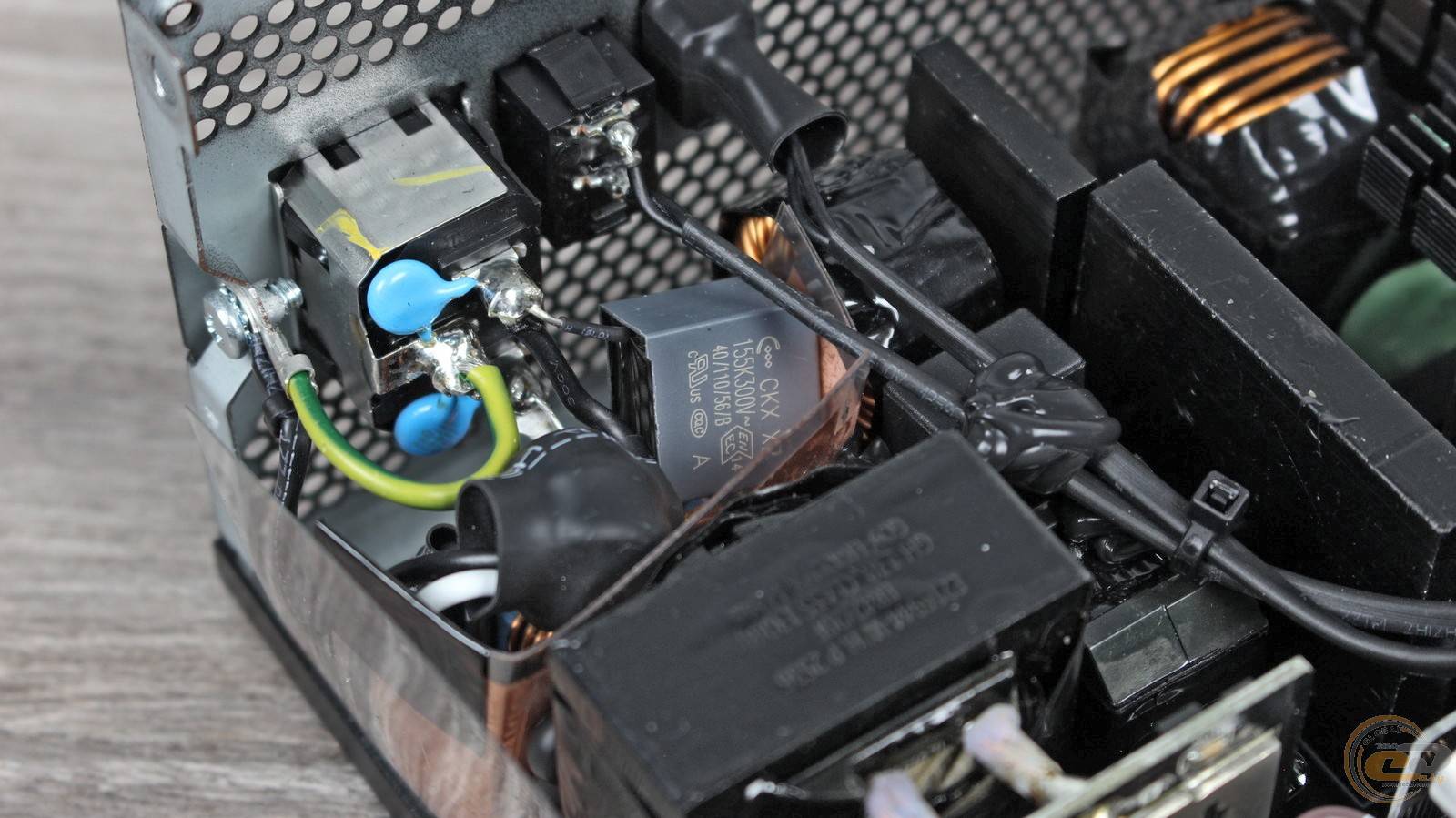

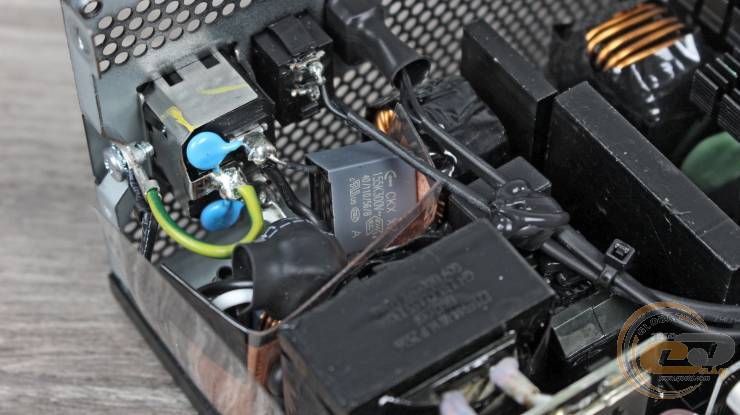

Частина елементів EMI-фільтра традиційно розпаяна біля вхідного роз’єму. На платі ж дуже тісно розташовані пара котушок, X- та Y-конденсатори, плавкий запобіжник і варистор для захисту від стрибків напруги. Трішки далі радіатор-пластина відводить тепло від пари діодних збірок.

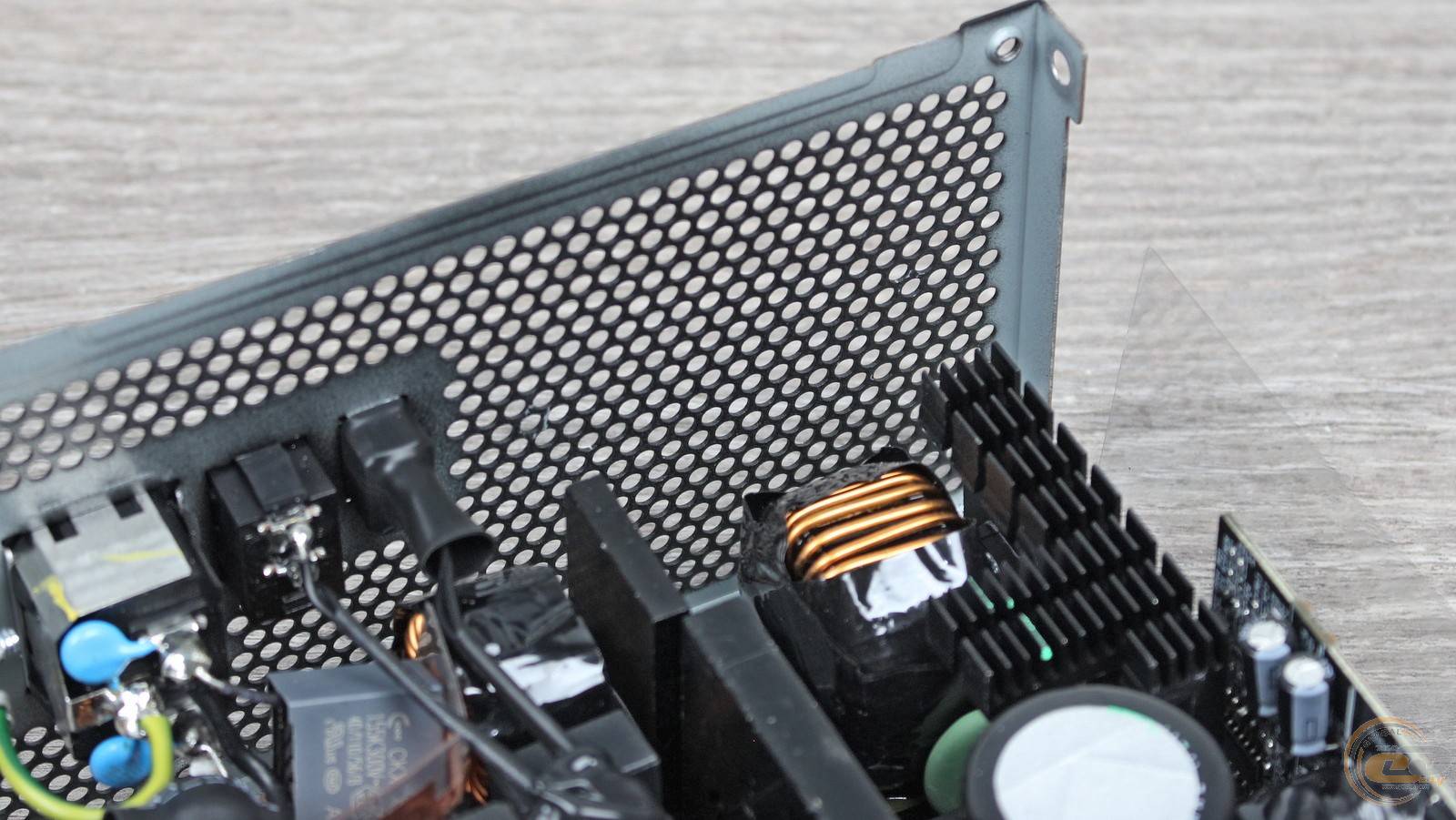

Також у наявності габаритний дросель вузла APFC та радіатор, який охолоджує відповідні силові елементи. Поруч видно ще один атрибут сучасного блока живлення — дует із реле та термістора для обмеження пускових струмів.

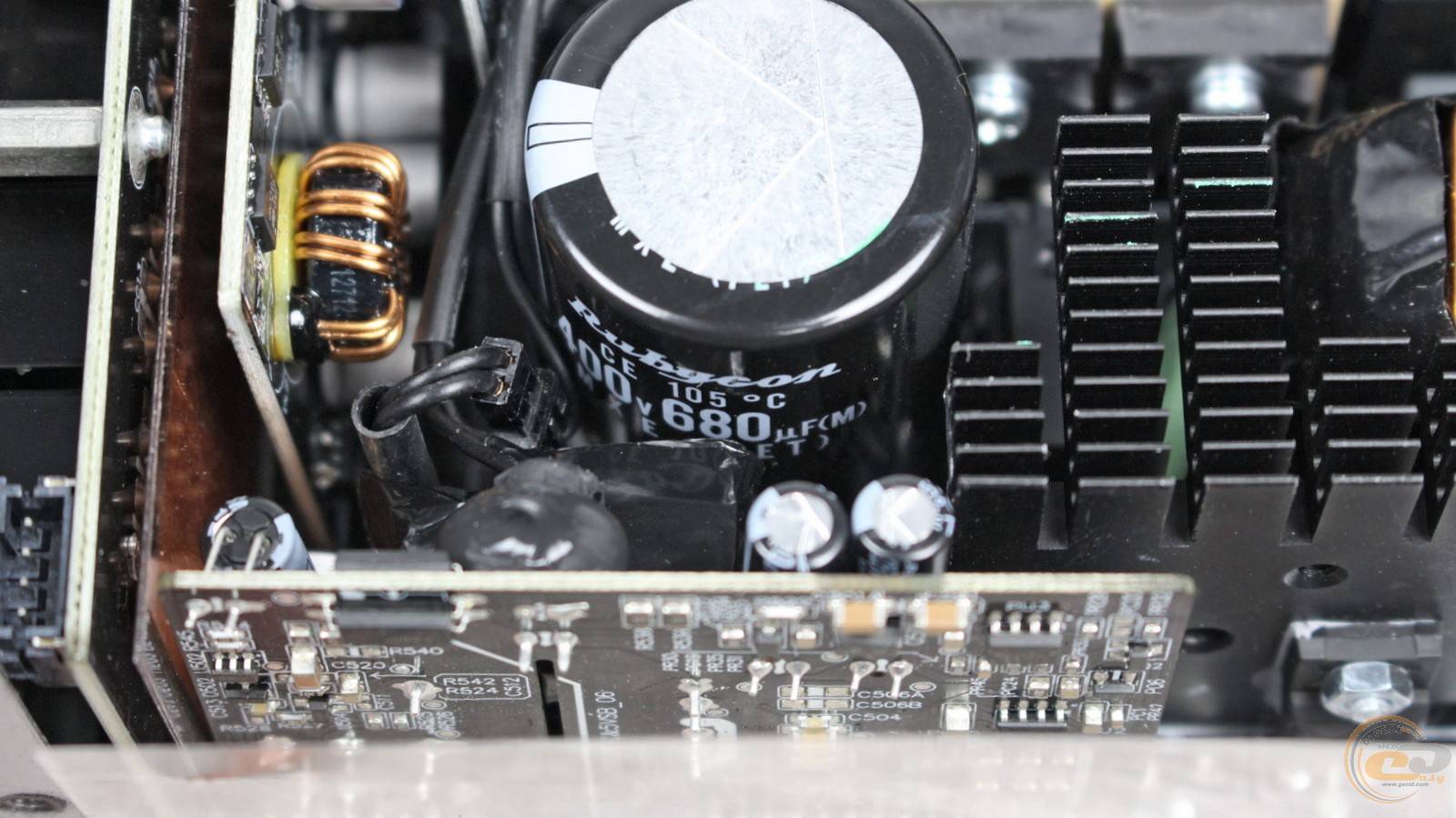

Вхідний конденсатор виготовлений японською компанією Rubycon і належить до високотемпературної серії. Його ємність не мінімальна, але й не рекордна для кіловатника — 680 мкФ.

А розташована поруч плата містить на собі елементи керування активним коректором коефіцієнта потужності та черговою лінією живлення +5В.

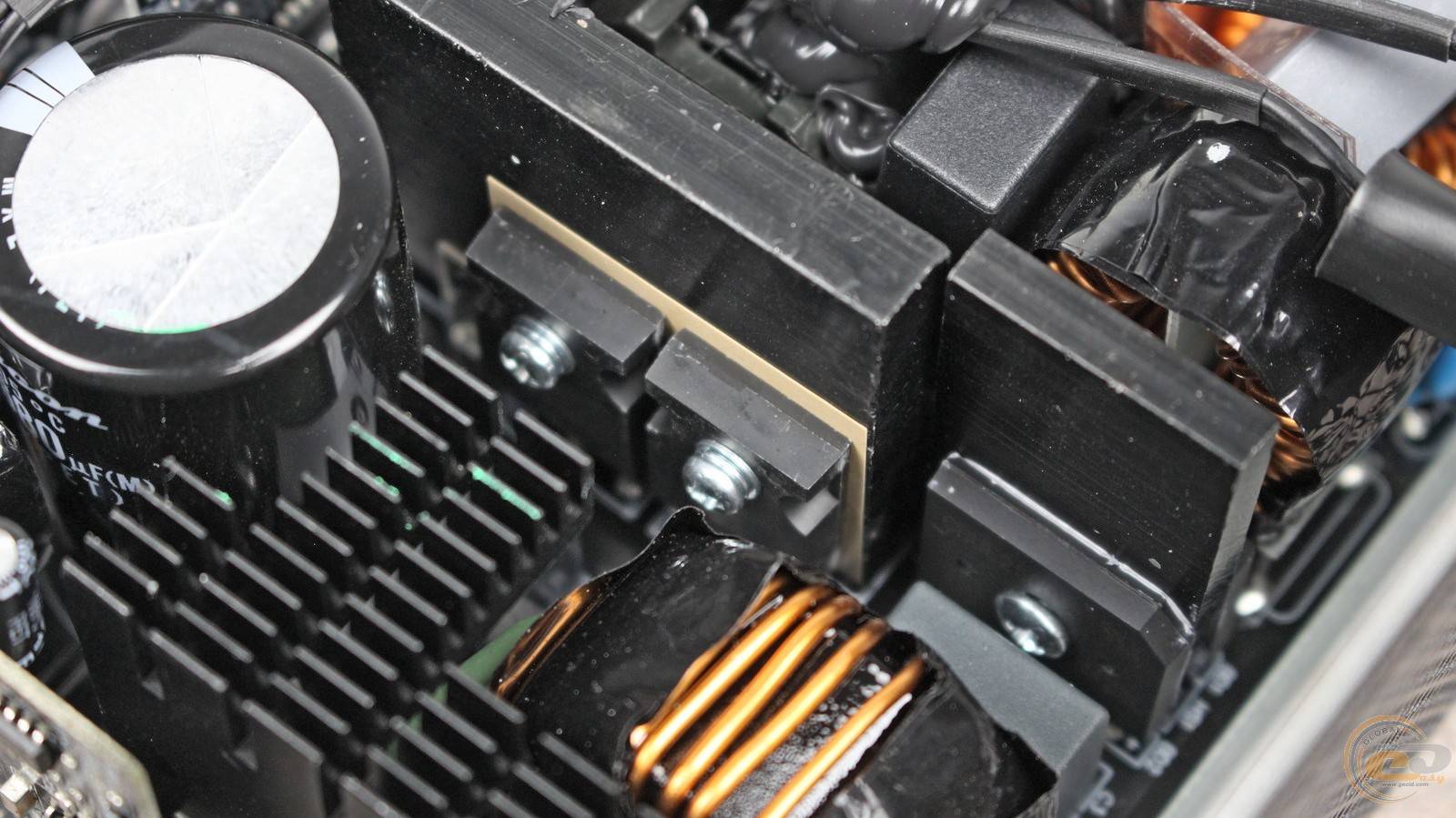

Окремий радіатор охолоджує два транзистори, які є ключами резонансної напівмостової схеми (Half Bridge).

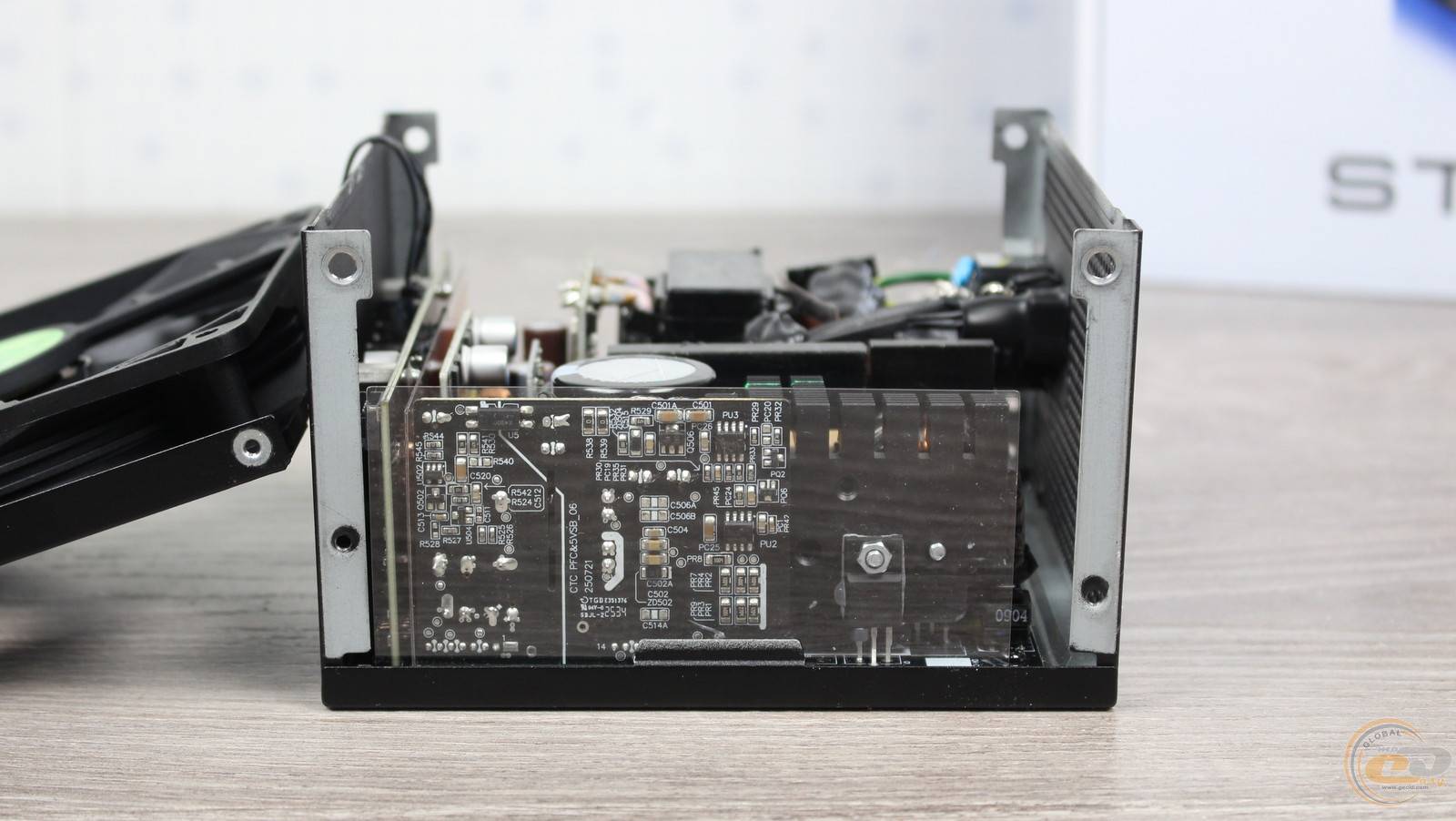

Її контролером виступає чип Champion CU6901VACNH, розпаяний на ще одній вертикальній платі.

Інша дочірня плата містить на собі транзистори синхронного випрямляча та металеві пластини для їх охолодження.

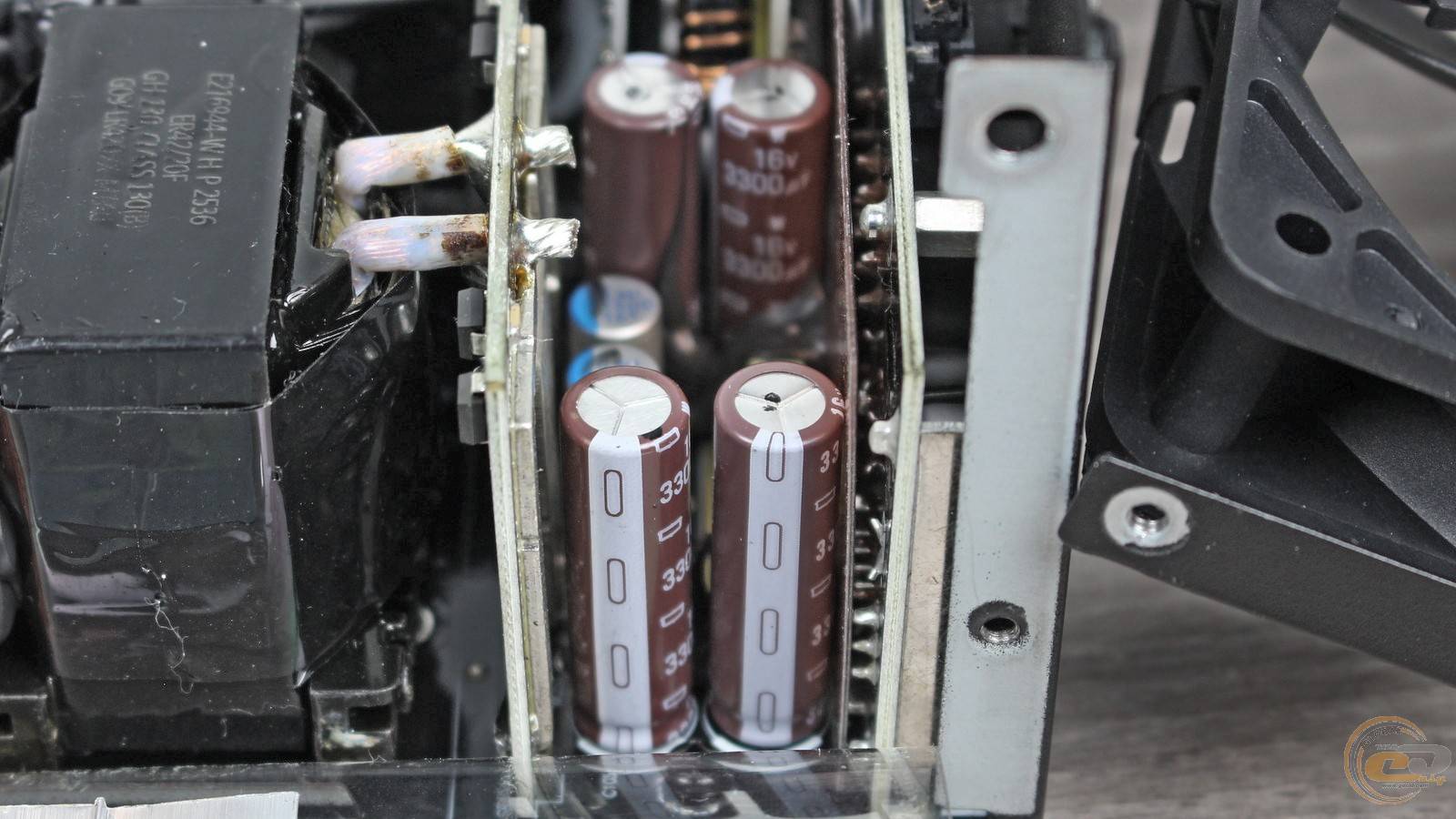

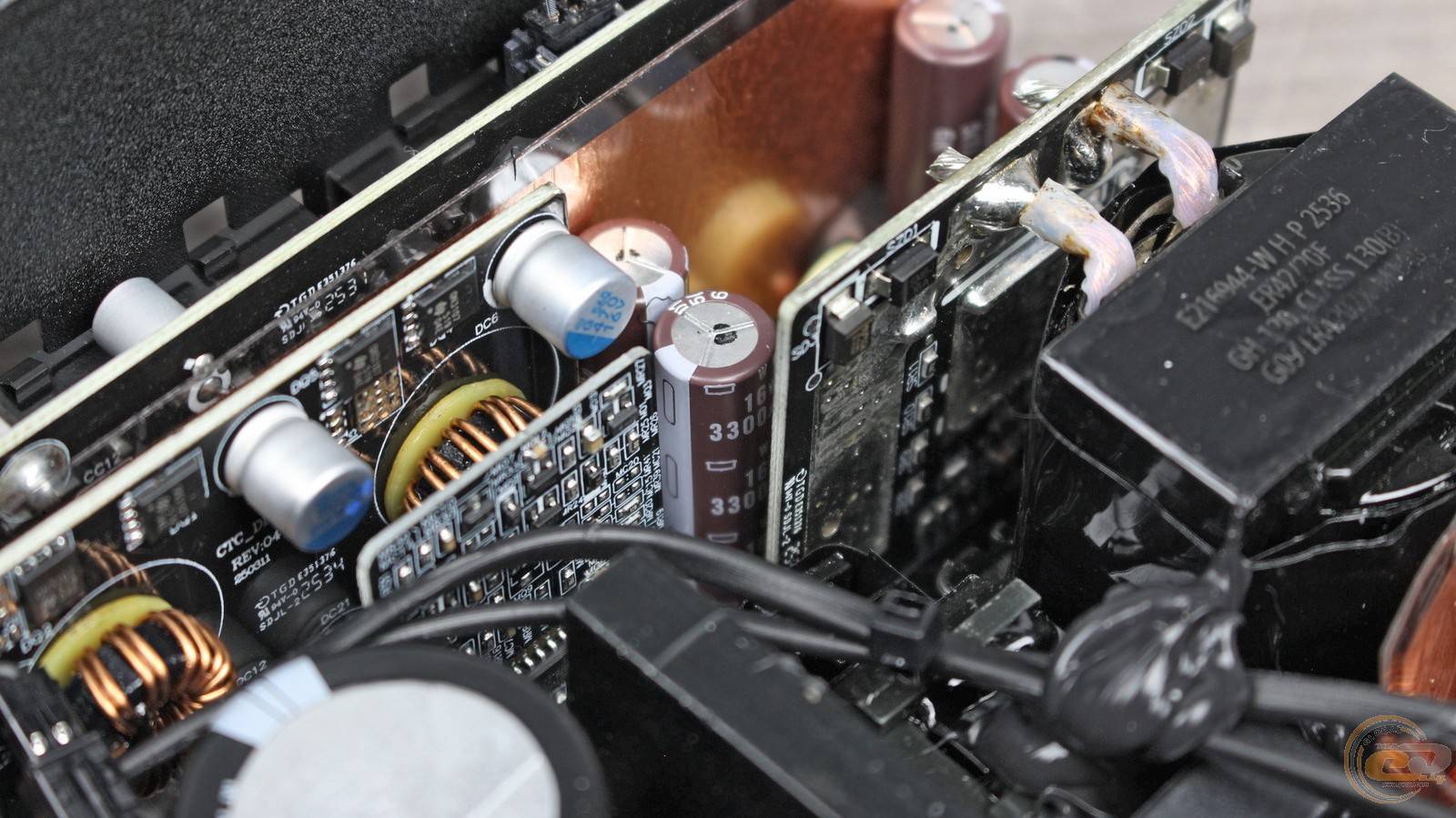

За ними видно полімерні конденсатори та електроліти від японської компанії Nippon Chemi-Con, а в інших вузлах також використовуються ємності від Rubycon. Що ж, виробник явно не економив на елементній базі та прагнув запропонувати дійсно найкраще у цьому ціновому діапазоні.

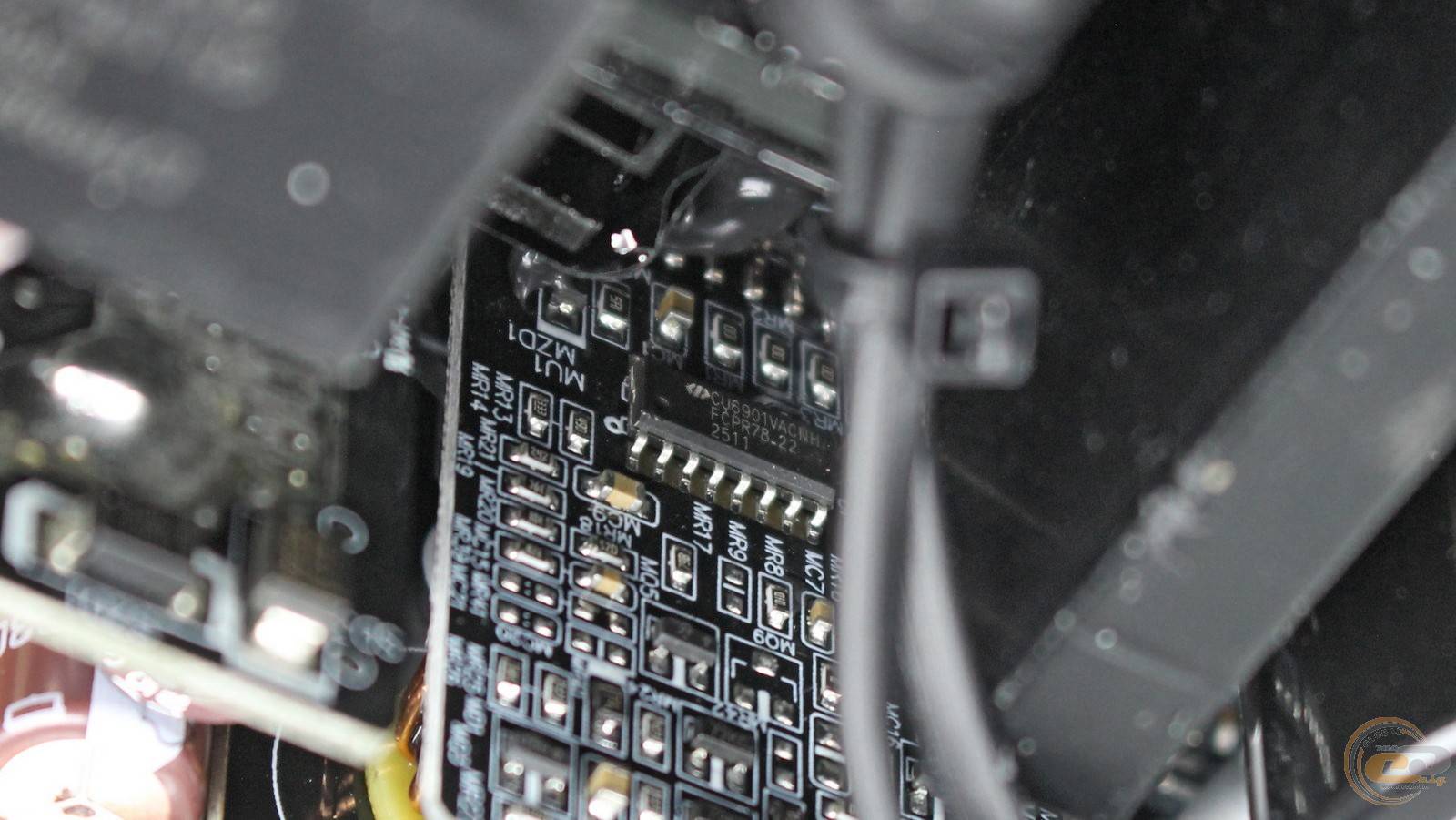

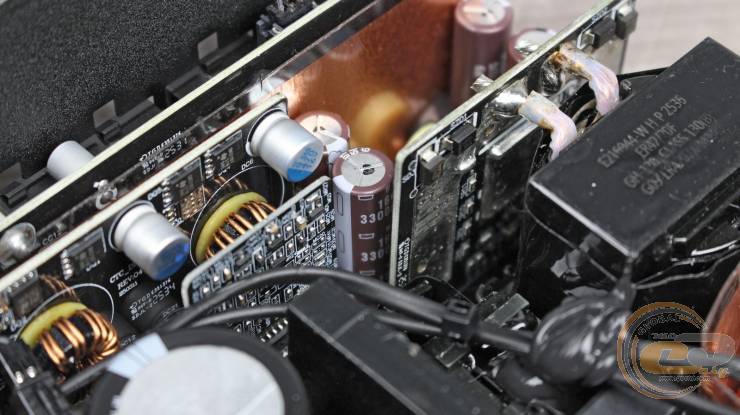

На дочірній платі поруч розташувалися елементи DC-DC-перетворювачів, які формують молодші канали +3,3В та +5В. А позаду неї встановлена ще одна, більша PCB з вихідними роз’ємами. Відзначимо, що для передачі напруг від основної плати, на відміну від CHIEFTEC VEGA M 1000W, використовуються струмопровідні доріжки — це справді топовий підхід.

На додачу блок живлення CHIEFTEC STEALTH 1000W отримав повний набір захистів:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перевантаження за струмом кожного каналу (OCP);
• від перегрівання (OTP);
• від стрибків напруги та пускових струмів (SIP).

Крос-навантажувальні характеристики

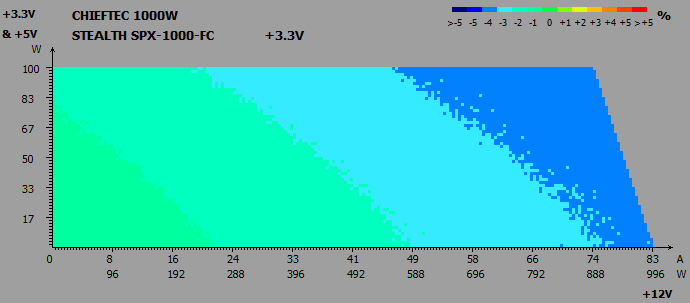

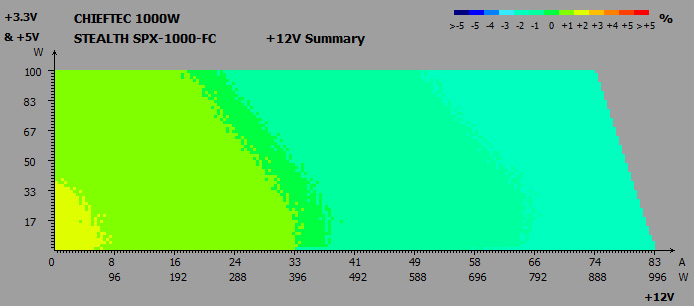

Тепер давайте подивимося, як CHIEFTEC STEALTH показує себе на практиці. Почнемо з крос-навантажувальних тестів трьох основних ліній, де стандарт ATX12V допускає відхилення напруг на рівні ±5% від номіналу.

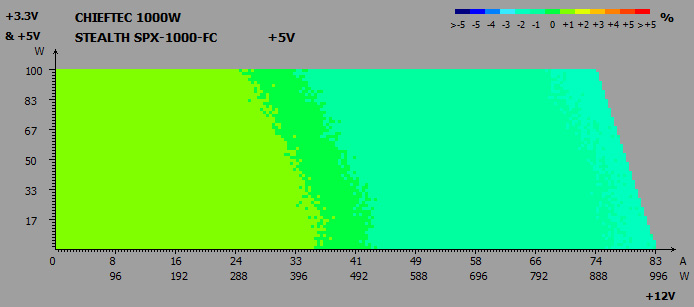

За результатами тестування на основних лініях живлення були зафіксовані такі відхилення:

• лінія +3,3В: від -4% до -1%;
• лінія +5В: від -2% до +1%;
• лінія +12В: від -2% до +2%.

Як бачимо, до критичних значень є хороший запас, особливо це стосується каналів +5В та +12В — їхні показники гідні найвищої оцінки.

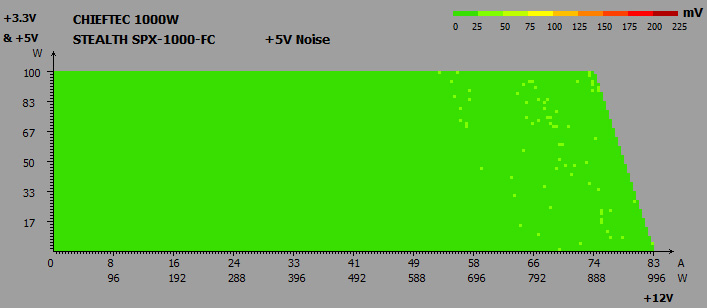

Шуми і пульсації

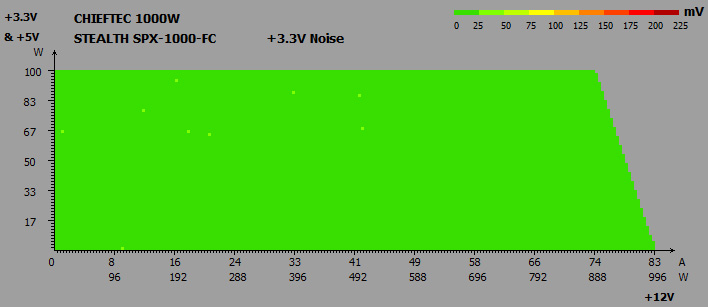

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

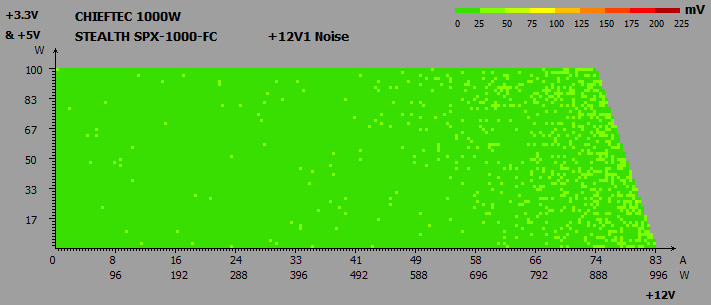

На всіх трьох лініях пульсації перебували у межах 50 мВ, що є хорошим значенням для всіх каналів і особливо низьким показником для +12В.

Чергова лінія живлення + 5VSB

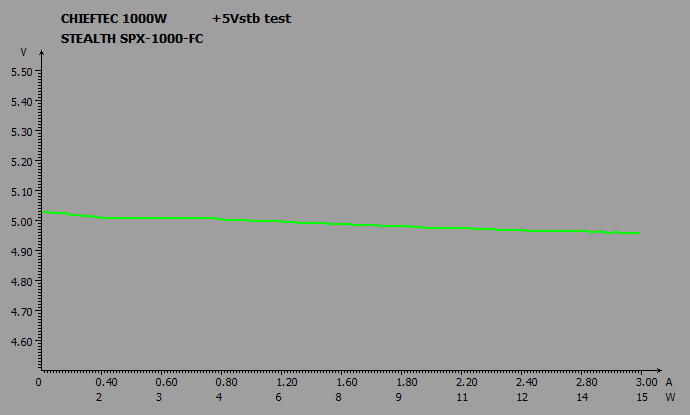

Як і у випадку з CHIEFTEC VEGA M, маємо дуже низькі відхилення напруги чергової лінії: від 5,03 В до 4,96 В, або від +0,6% до -0,8% — і це при все тому ж 5-% допуску.

PF

Таблиця, що показує зміну PF залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC працює дуже ефективно. При споживаній потужності 400 Вт коефіцієнт PF уже досягає 0,96, а максимальне значення становить 0,99 при номінальних 1000 Вт.

ККД

Одна з ключових особливостей пристроїв лінійки CHIEFTEC STEALTH — це відповідність сертифікату 80 PLUS Platinum. Згідно з нашими вимірюваннями, при навантаженні 20%, 50% і 100% від номінальної потужності ККД блока живлення перевищував 90%, 94% і 91% відповідно, цілком вкладаючись у вимоги даного стандарту.

Система охолодження і температурний режим

З увімкненою кнопкою «Zero Fan» вентилятор запускається лише при навантаженні понад 200 Вт і аж до позначки 600 Вт дуже тихо працює при 500 об/хв. Далі його швидкість поступово зростає: від 700 до 850 Вт звук залишається тихим, а від 850 до 1000 Вт — уже нижчим за середній і все ще дуже комфортним. Якщо ж функція «Zero Fan» вимкнена, то пропелер стартує з дуже низькою швидкістю 500 об/хв одразу при подачі живлення.

В цілому ж новинка є помітно тихішою за протестований нами недавно CHIEFTEC VEGA M 1000W стандарту 80 PLUS Gold – при аналогічному навантаженні вентилятор останнього обертається швидше на 170-650 об/хв.

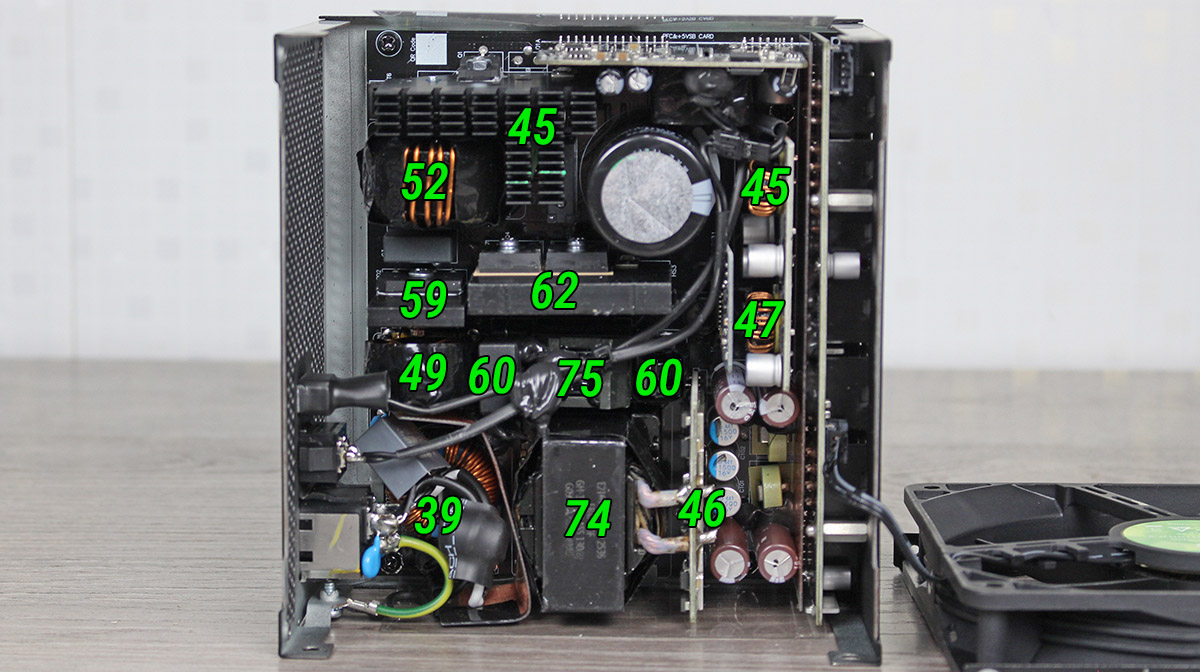

При цьому нагрівання внутрішніх компонентів залишається таким же низьким. Так, після 15-хвилинного навантаження потужністю 900 Вт головний трансформатор та розташований поряд дросель прогрілися всього лише до 74-75°C, а нагрівання інших вузлів не перевищувало 62°C. Температура в приміщенні під час даного тесту була на рівні 19°C.

Випробування на реальній конфігурації

Можливості CHIEFTEC STEALTH 1000W ми перевірили на реальній комп'ютерній системі з процесором AMD Ryzen 9 7900X із TDP 170 Вт та одразу парою відеокарт: 450-ватною ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition та 350-ватною Palit GeForce RTX 3090 GamingPro.

Компонент	Модель
Процесор	AMD Ryzen 9 7900X (Socket AM5, 12 / 24 x 4,7 – 5,6 ГГц, TDP 170 Вт)
Кулер	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	ASUS TUF GAMING X870-PRO WIFI7 W NEO (AMD X870, Socket AM5, DDR5, ATX)
Оперативна пам’ять	2 × DDR5-6000 16 ГБ Kingston FURY DDR5 (KF560C40BBAK2-32)
Відеокарти	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition Palit GeForce RTX 3090 GamingPro
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у режимах «Простій» та «Максимальне навантаження» (за допомогою тесту FurMark Donut (GK) в утиліті MSI Kombuster). У результаті були отримані такі значення:

В результаті використання сучасної схемотехніки з DC-DC-перетворювачами відхилення напруг від номіналу не перевищують 3% і не мають просідань нижче номіналу при допуску ±5%. Різниця значень між двома режимами становить від 0,4% до 1,2% — це також відмінні показники. При цьому енергоспоживання системи з мережі було на 15 Вт меншим, аніж у випадку з CHIEFTEC VEGA M 1000W — «платиновий» ККД і тут дає про себе знати.

Енергоспоживання у простої та у вимкненому стані комп'ютера

Крім згаданого, тестований блок живлення демонструє дуже низьке енергоспоживання у вимкненому стані комп’ютера (2 Вт) та у сплячому режимі (4 Вт).

Підсумок

CHIEFTEC STEALTH 1000W (SPX-1000-FC) — це якісний сучасний блок живлення. Багато в чому він нагадує більш доступний «золотий» CHIEFTEC VEGA M 1000W: напівмостова схема та DC-DC-перетворювачі, повний набір захистів, вентилятор на гідродинамічному підшипнику, 600-ватний конектор PCIe 5.1 (12V-2×6) і дуже стабільні вихідні напруги — усе це тут присутнє. І так само незрозумілим є питання гарантії: виробник заявляє п’ять років, але у той же час багато магазинів пропонують лише два.

Втім, серія STEALTH має низку переваг, які відрізняють її від доступніших рішень. Це дещо компактніший 140-мм корпус, гібридний режим роботи системи охолодження, підвищений до 94% ККД відповідно до сертифікації 80 PLUS Platinum, використання виключно японських конденсаторів у всіх вузлах та інші менш помітні покращення. До того ж цей блок живлення працює помітно тихіше за аналогічного низького нагрівання внутрішніх вузлів. Втім, є і компроміс — тут на один 6+2-контактний роз’єм PCIe менше.

Звісно, за цей набір опцій доведеться дещо доплатити — у порівнянні з вищезгаданим кіловатним CHIEFTEC VEGA M новинка обійдеться орієнтовно на ₴1800 або $40 дорожче. Зрозуміло, що дехто все ж вирішить зупинити свій вибір на більш доступній моделі. Втім, CHIEFTEC STEALTH 1000W пропонує вищий рівень тиші, ефективності та якості. Загалом це впевнений крок CHIEFTEC у преміальний сегмент без критичних компромісів.

Переваги:

• дуже високий рівень ККД (80 PLUS Platinum);
• велика номінальна потужність 1000 Вт;
• DC-DC-перетворювачі у вторинному колі;
• якісна елементна база (японські електролітичні та полімерні конденсатори);
• стабільні вихідні напруги без помітних просідань під навантаженням;
• повний набір захистів;
• підтримка широкого діапазону вхідної напруги;
• три 6+2-контактні роз’єми PCIe та один 600-ватний PCIe 5.1 (12V-2×6);
• модульне під’єднання кабелів;
• ефективна та тиха система охолодження з гібридним режимом;
• можливість пасивної роботи пропелера до навантаження 200 Вт;
• вентилятор на надійному гідродинамічному підшипнику (FDB);
• компактні розміри (довжина 140 мм);
• порівняно доступна ціна.

Особливості:

• у більшості магазинів гарантія становить два роки замість заявлених п’яти.

Автор: Олесь Пахолок

Висловлюємо подяку компанії CHIEFTEC за наданий для тестування блок живлення.
