Огляд CHIEFTEC VEGA M 1000W (PPG-1000-C): кіловатний блок живлення за доступною ціною

Свого часу лінійка блоків живлення CHIEFTEC PROTON С набула популярність завдяки поєднанню низки характеристик: чимала потужність від 650 до 1000 Вт, модульне під’єднання кабелів, якісна тайванська елементна база, вентилятор на FDB-підшипнику, сертифікація 80 PLUS Bronze та повний набір захистів.

Втім, у цих моделей був один недолік — на момент виходу вони ще не підтримували сучасні конектори PCIe 5.0 (12VHPWR) та PCIe 5.1 (12V-2×6). А сьогодні без них важко уявити новий блок живлення, хіба що серед ультрабюджетних рішень.

Тож не дивно, що на світ з’явилася лінійка CHIEFTEC VEGA M. Вона пропонує частково схоже наповнення та близький цінник, але вже з підтримкою актуальних стандартів і кількома додатковими перевагами. Про них ми й розповімо на прикладі флагмана цієї лінійки — кіловатного CHIEFTEC VEGA M 1000W.

Специфікація

Модель	CHIEFTEC VEGA M 1000W (PPG-1000-C)
Тип	ATX12V 3.1
Максимальна потужність, Вт	1000
Потужність по каналу +12В, Вт	1000
Потужність ліній +3,3В і +5В, Вт	100
Кількість ліній +12В	1
Максимальний струм каналу +3,3В, А	20
Максимальний струм каналу +5В, А	20
Максимальний струм каналу +12В, А	83,3
Максимальний струм каналу -12В, А	0,3
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	3,0
Вхідна напруга, В	100 − 240
Вхідний струм, А	6 − 12
ККД, %	≤92
Сертифікація 80 PLUS	Gold
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≤99
PCIe-роз’ємів	4 (6+2-контактні)
Роз’єм PCIe 5.1 (12V-2×6)	1 (600 Вт)
Модульний	Так
Розміри вентилятора, мм	135 х 135 х 25
Тип підшипника вентилятора	Гідродинамічний (FDB)
Захисти	OPP, OVP, UVP, OCP, OTP, SCP, SIP
Розміри (Д х Ш х В), мм	150 х 150 х 86
Гарантія, років	5
Сайт виробника	CHIEFTEC
Сторінка пристрою	CHIEFTEC VEGA M 1000W

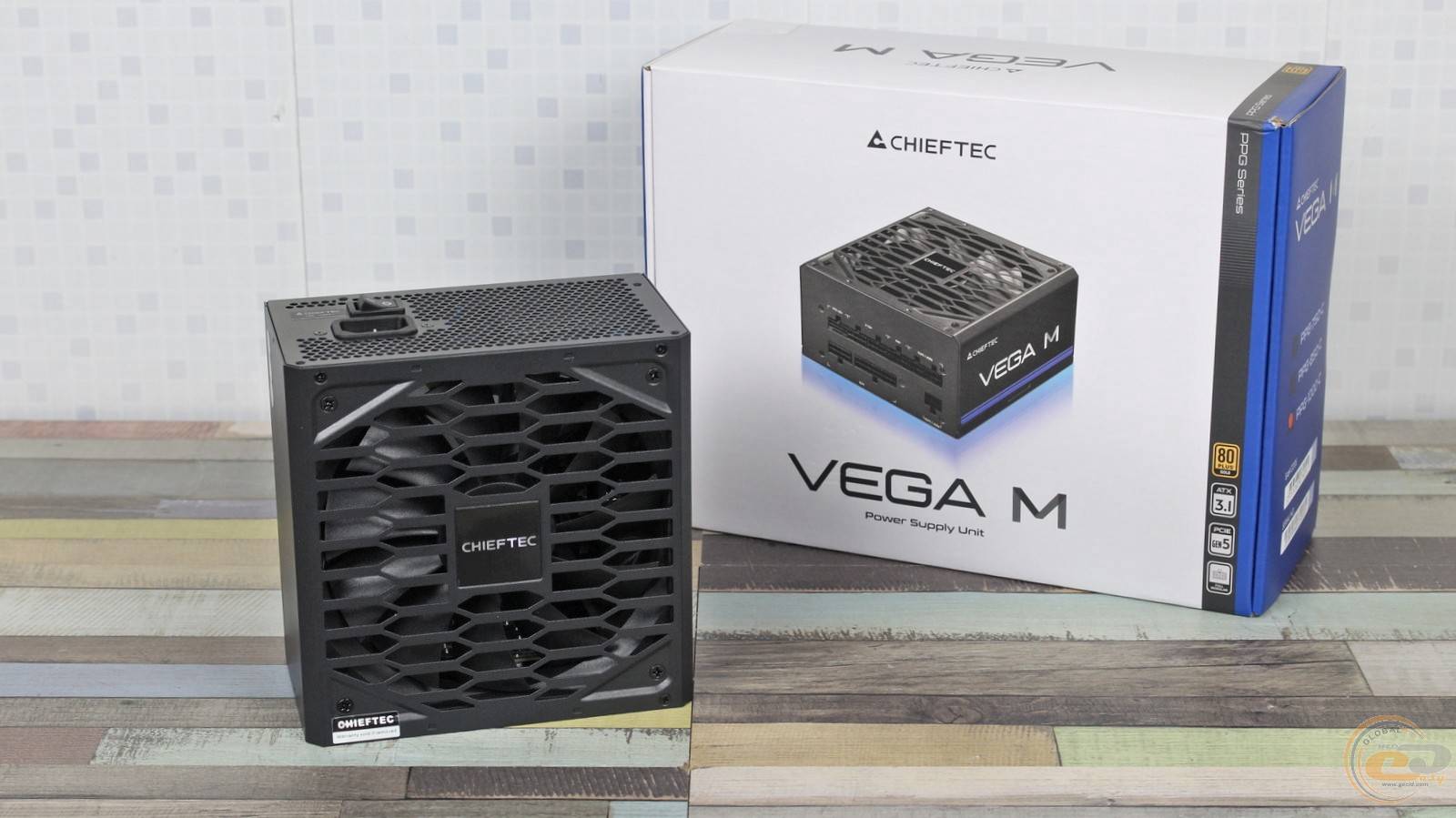

Паковання та комплект постачання

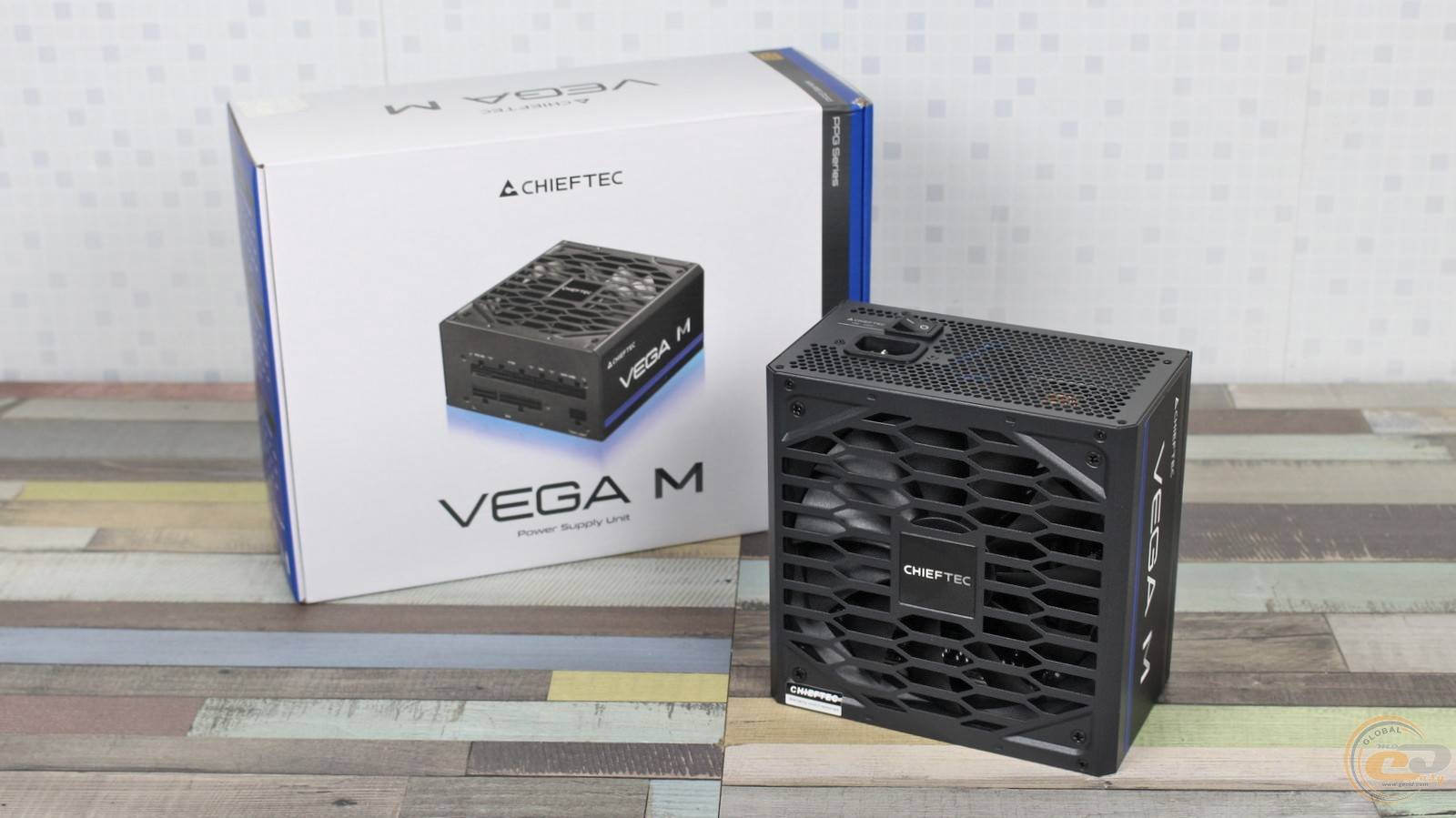

Традиційно для пристроїв CHIEFTEC, коробка уніфікована для всіх трьох представників лінійки VEGA M – потужністю 750, 850 і 1000 Вт. Тож тут перелічені їхні ключові особливості, електротехнічні показники та спільний для всієї трійці набір конекторів.

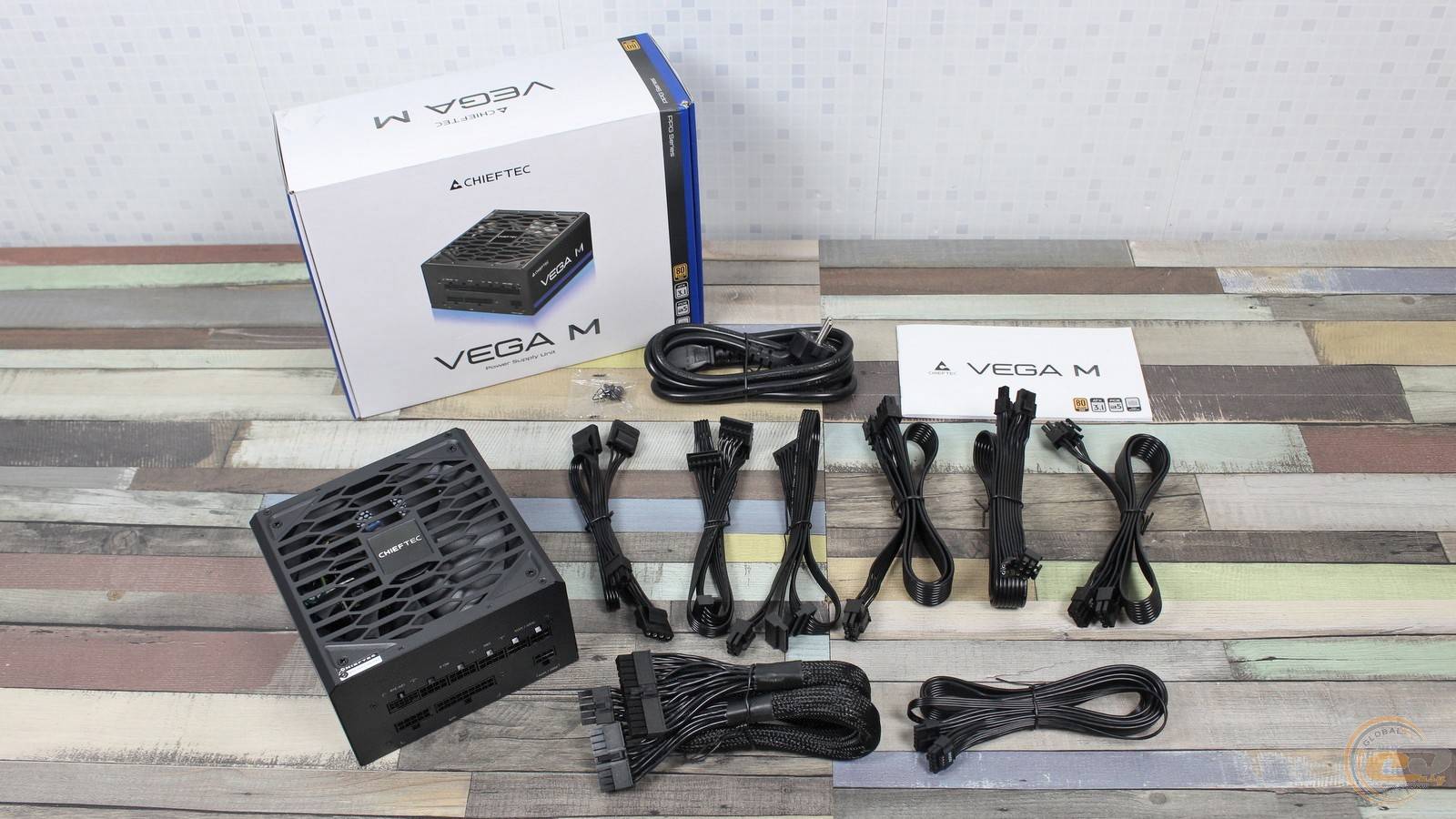

Окрім самого блока живлення в надійному захисному пакуванні, у коробку також поклали вхідний кабель живлення, модульні кабелі, кріпильні гвинти і посібник користувача.

Зовнішній вигляд

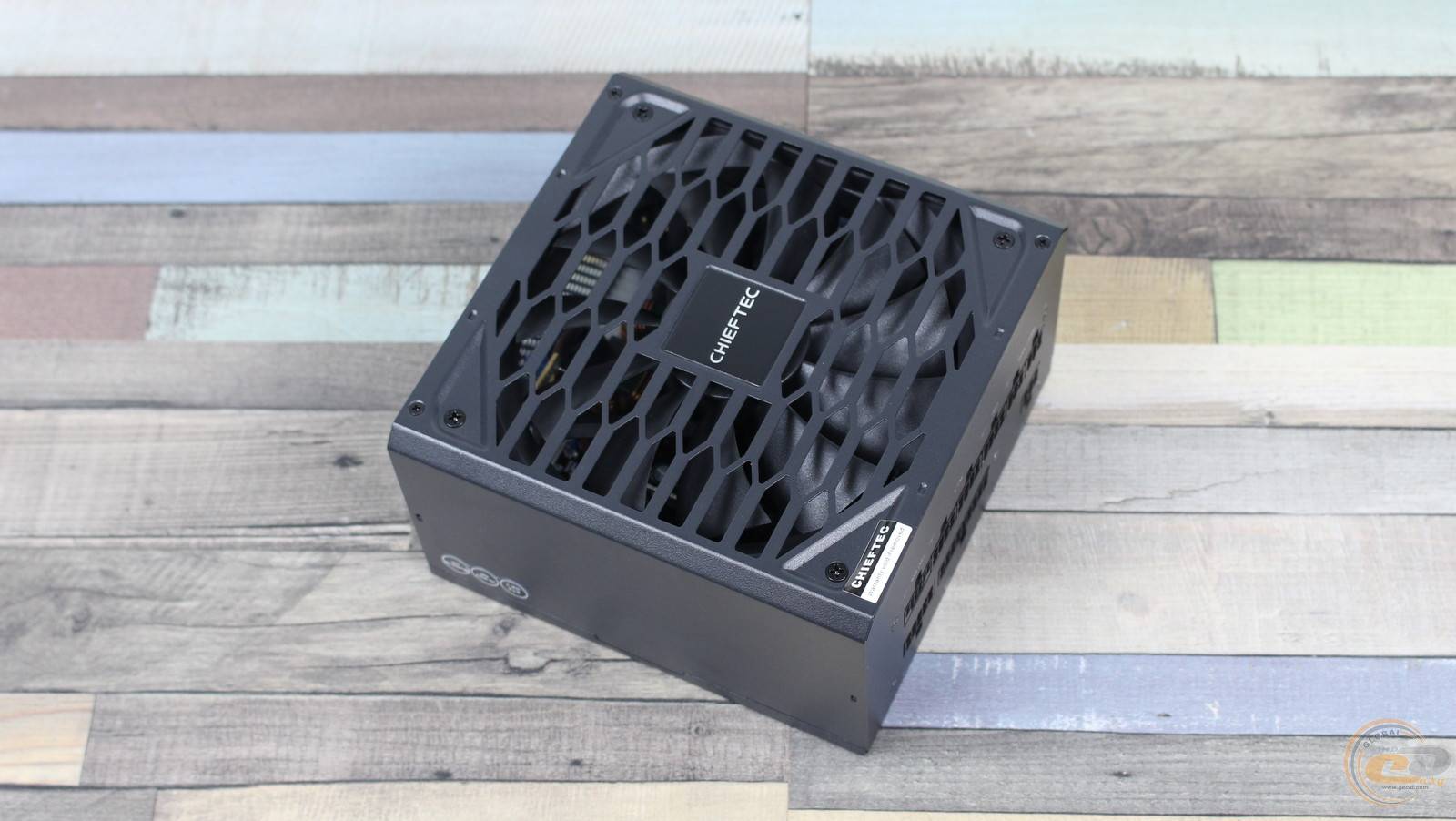

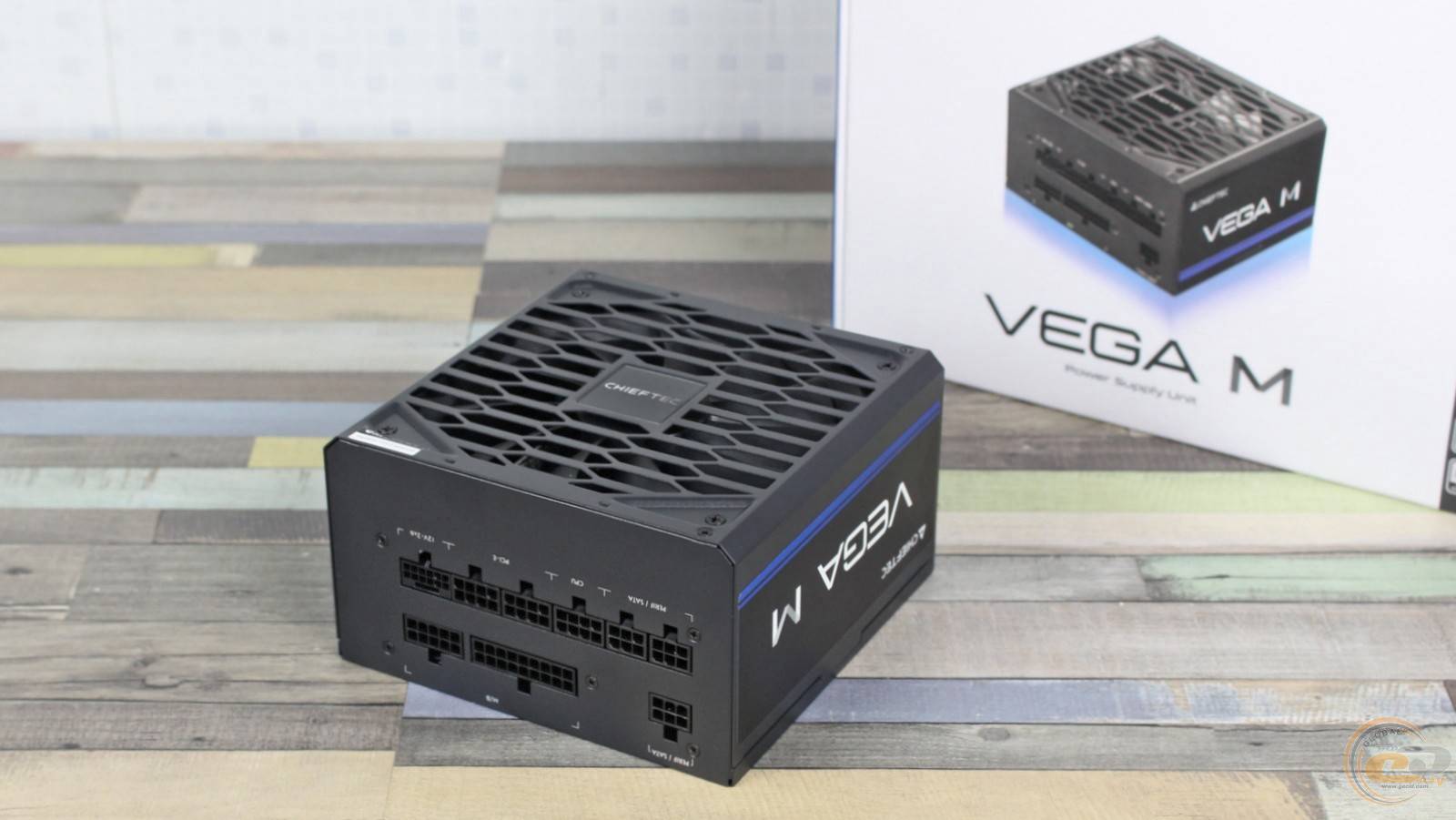

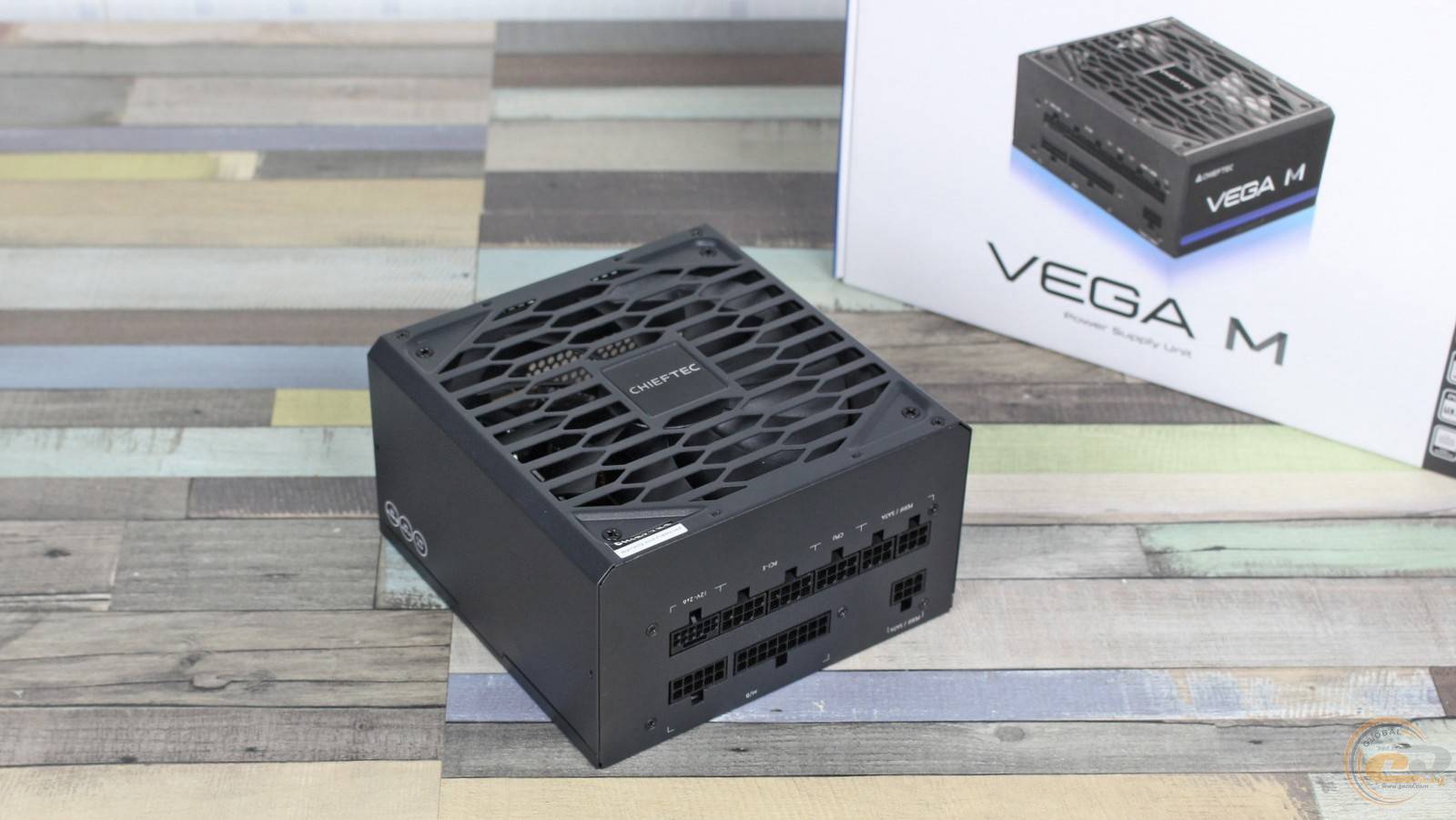

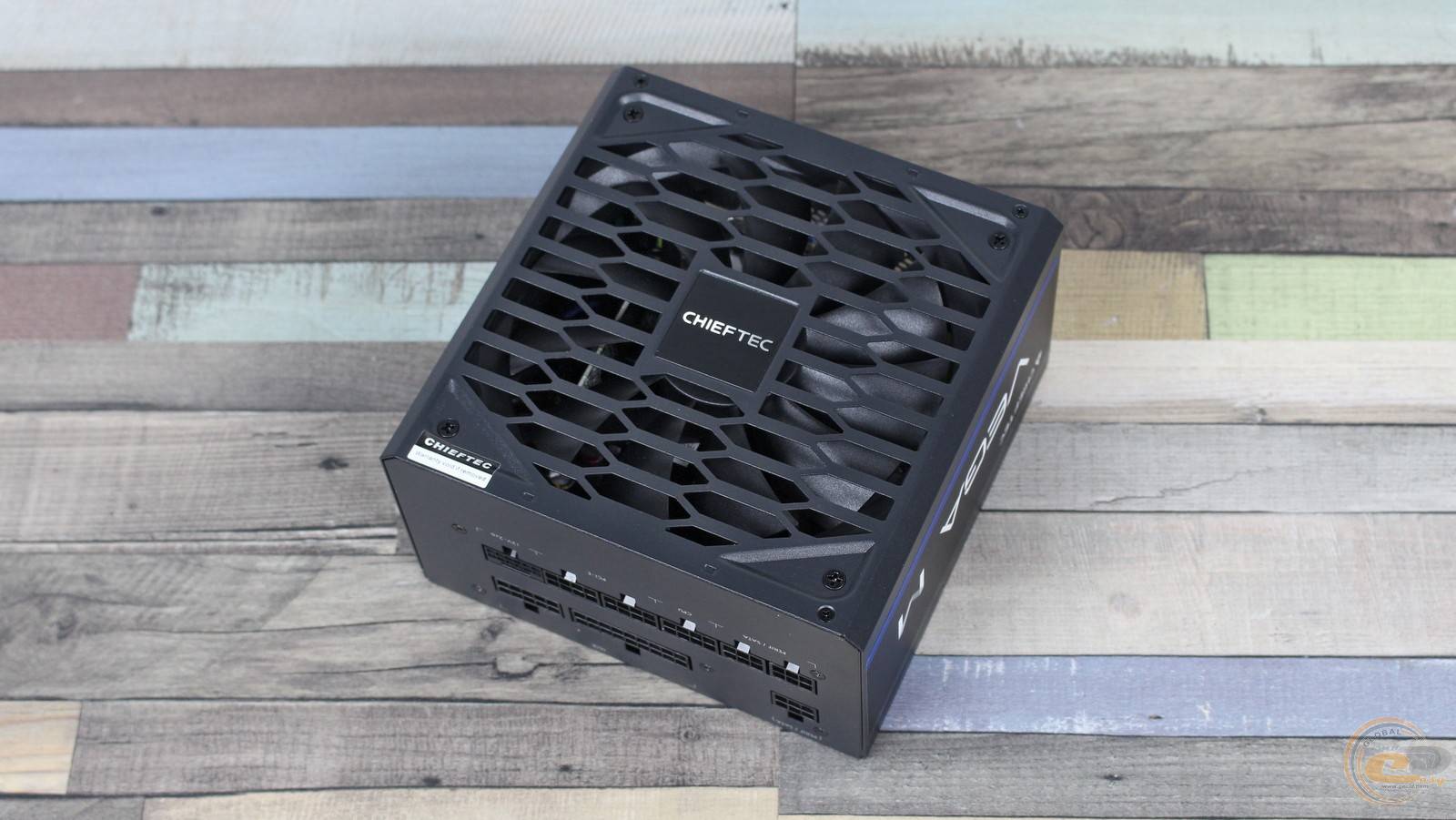

Зовнішність CHIEFTEC VEGA M 1000W практично ідентична представникам даної лінійки з немодульним під’єднанням кабелів. Маємо звичне чорне матове фарбування, такі ж подовжені вентиляційні отвори, логотип виробника по центру та доволі скромні, як для такого потужного пристрою, розміри - 150 х 150 х 86 мм. При цьому модульні версії також доступні у білому кольорі.

На одному з гвинтів є гарантійна пломба терміном дії цілих п’ять років. Втім, у більшості інтернет-магазинів де-факто гарантія триває лише два роки, тож обов’язково зверніть на це увагу під час купівлі.

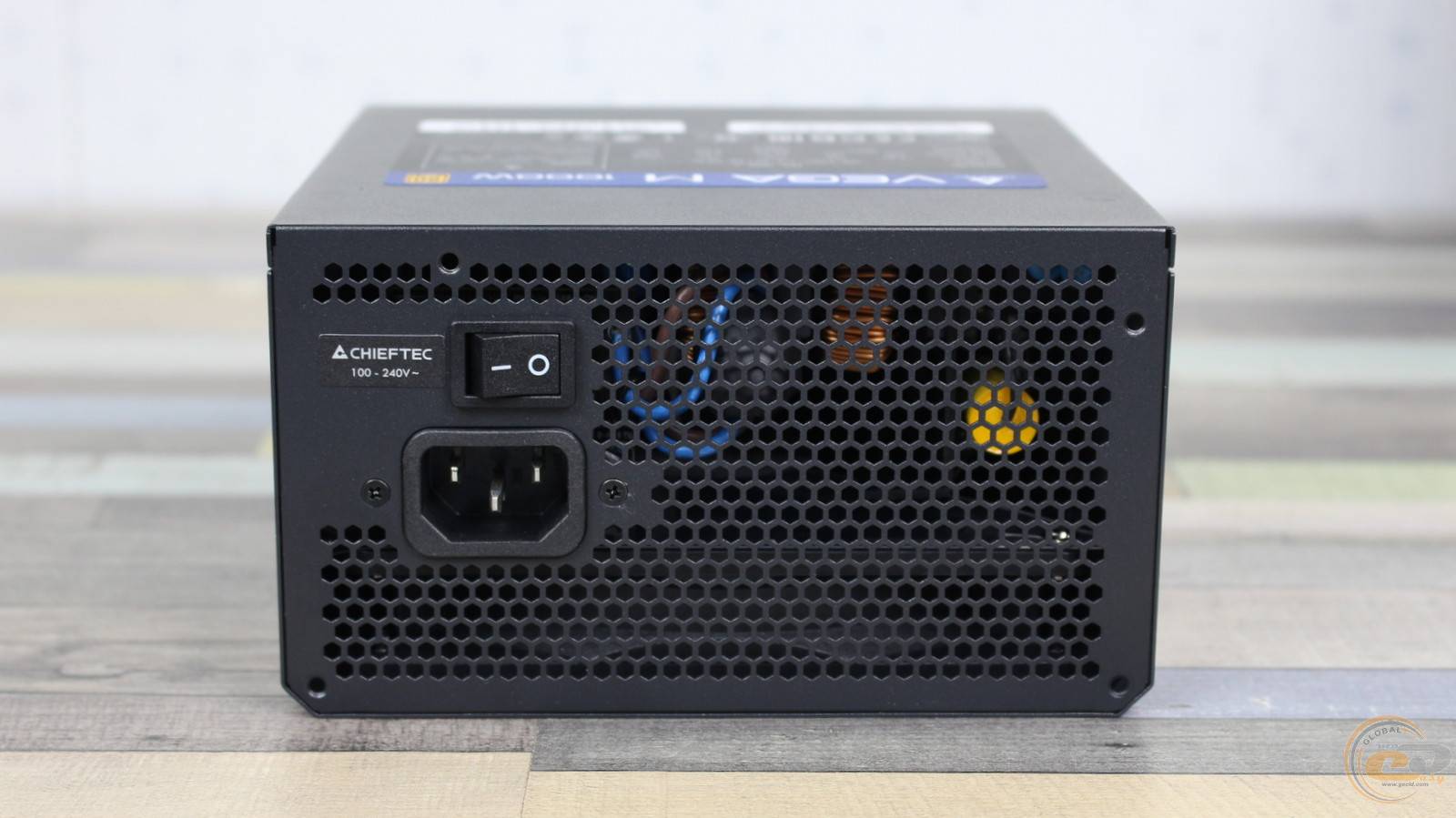

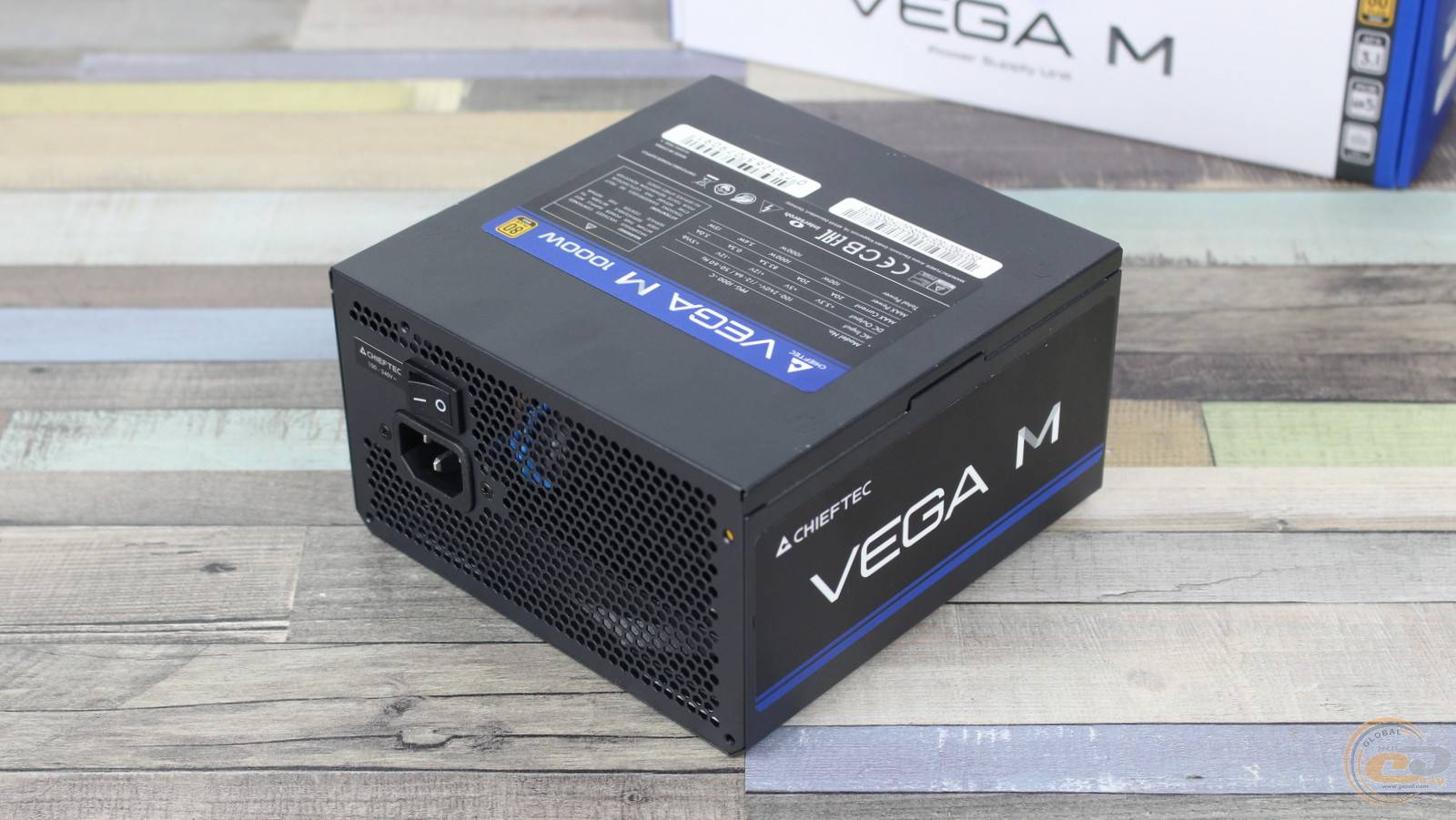

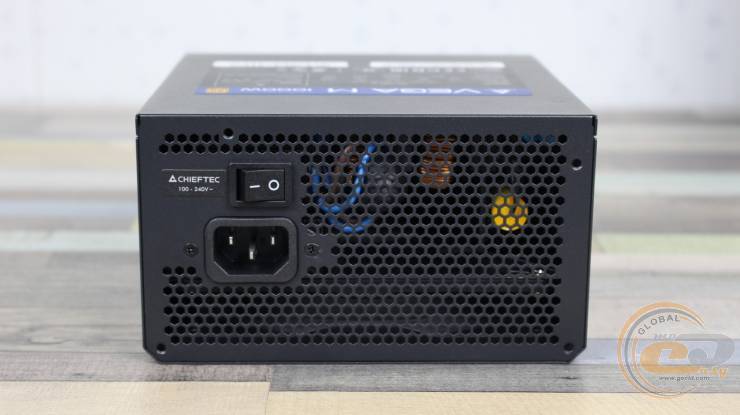

Тил зустрічає нас отворами-«стільниками», роз’ємом живлення та вимикачем. А наліпка вказує на підтримку блоком живлення широкого діапазону вхідних напруг — від 100 до 240 В, що дуже корисно за умов просідань напруги в побутовій мережі.

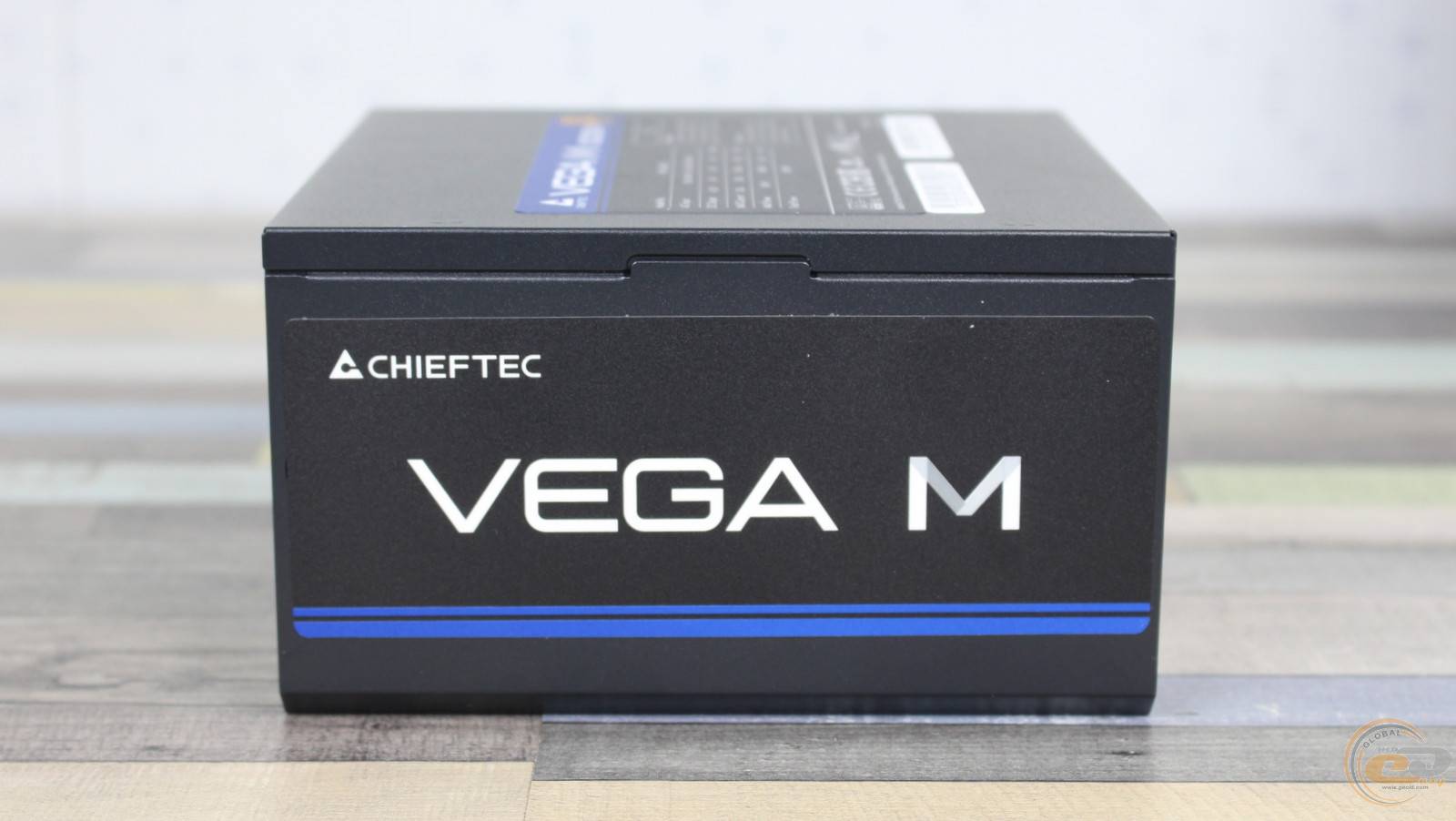

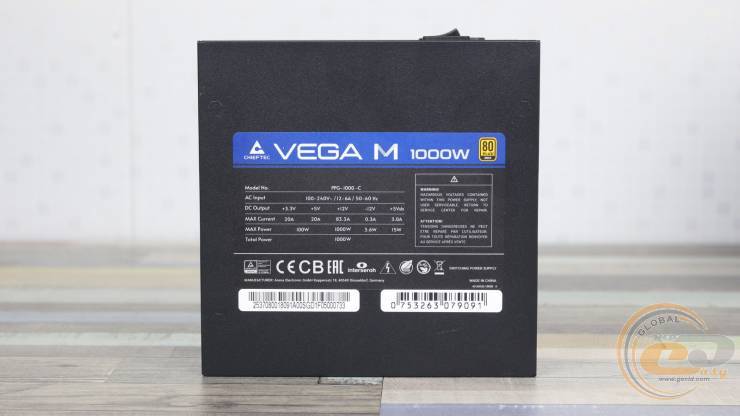

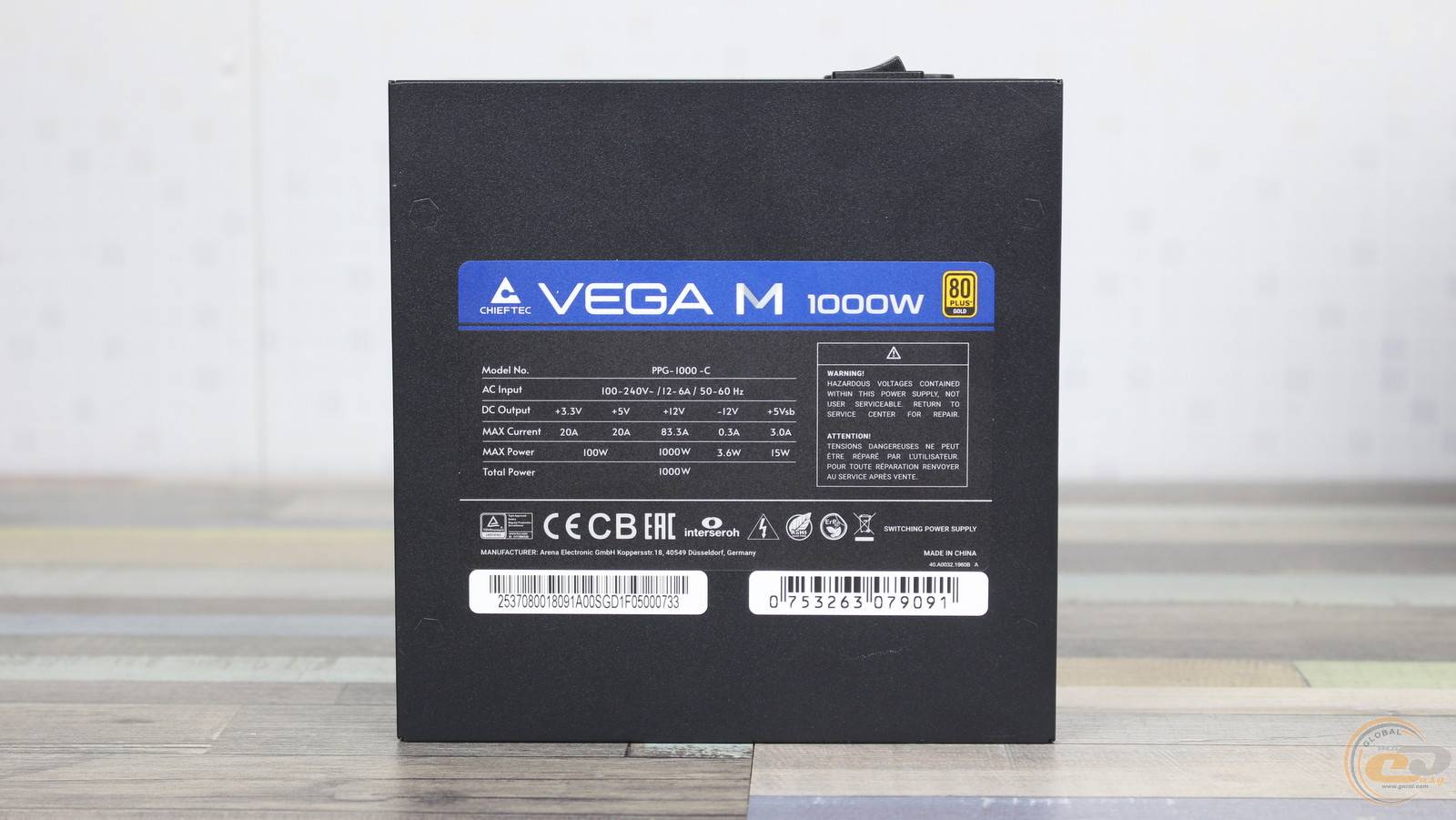

При встановленні пристрою вентилятором донизу користувач бачитиме бокову етикетку з вказівкою лінійки. Однак потужність та інша корисна інформація примостилися на “животику” блока живлення.

Тут вказано, що потужність найбільш затребуваної лінії +12В відповідає повним номінальним 1000 Вт. Водночас молодші канали +3,3В і +5В пропонують цілком звичні 100 Вт або по 20 А. А найпомітнішим елементом є логотип сертифікату 80 PLUS Gold – ще один крок уперед порівняно з «бронзовими» CHIEFTEC PROTON.

Модульні вихідні кабелі виконані у вигляді шлейфів, за винятком хіба що 20+4-контактного ATX, зібраного з круглих проводів. На діаметрі не економили — усі найбільш навантажені проводи мають збільшений калібр 16 AWG, тоді як лише SATA та PATA для під’єднання периферії використовують тонший 18 AWG.

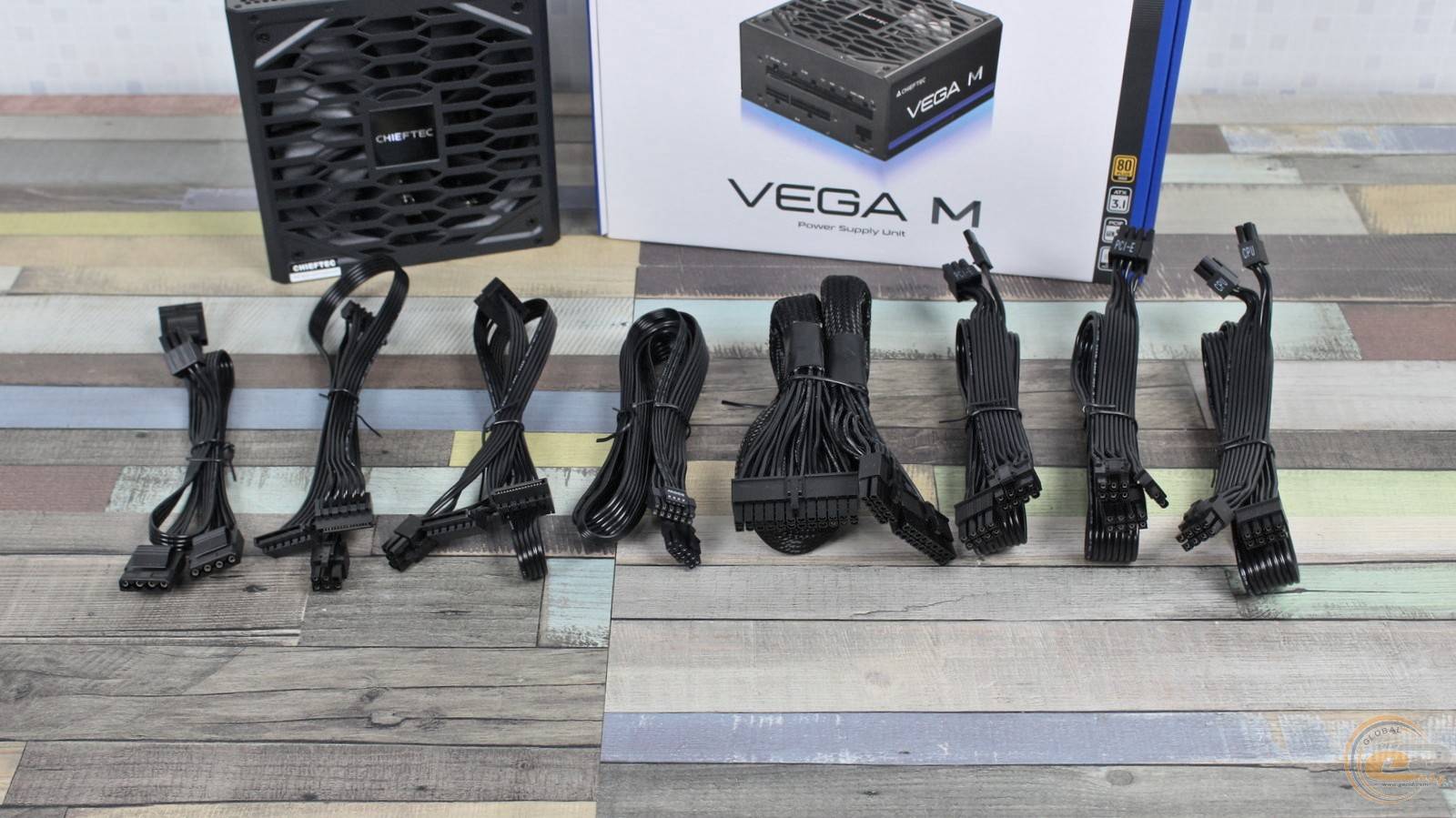

Що ж до набору кабелів, то він доволі багатий і включає усі необхідні конектори в достатній кількості:

Основні конектори живлення — 20+4-контактний ATX та два 8-контактні ATX12V на спільному кабелі, один із яких розбірний. Для живлення відеокарт є як чотири класичні 6+2-контактні PCIe (на двох окремих проводах), так і найсучасніший 600-ватний PCIe 5.1 (він же 12V-2×6). А під’єднати жорсткі диски та іншу периферію допоможуть шість SATA та три PATA на трьох окремих кабелях.

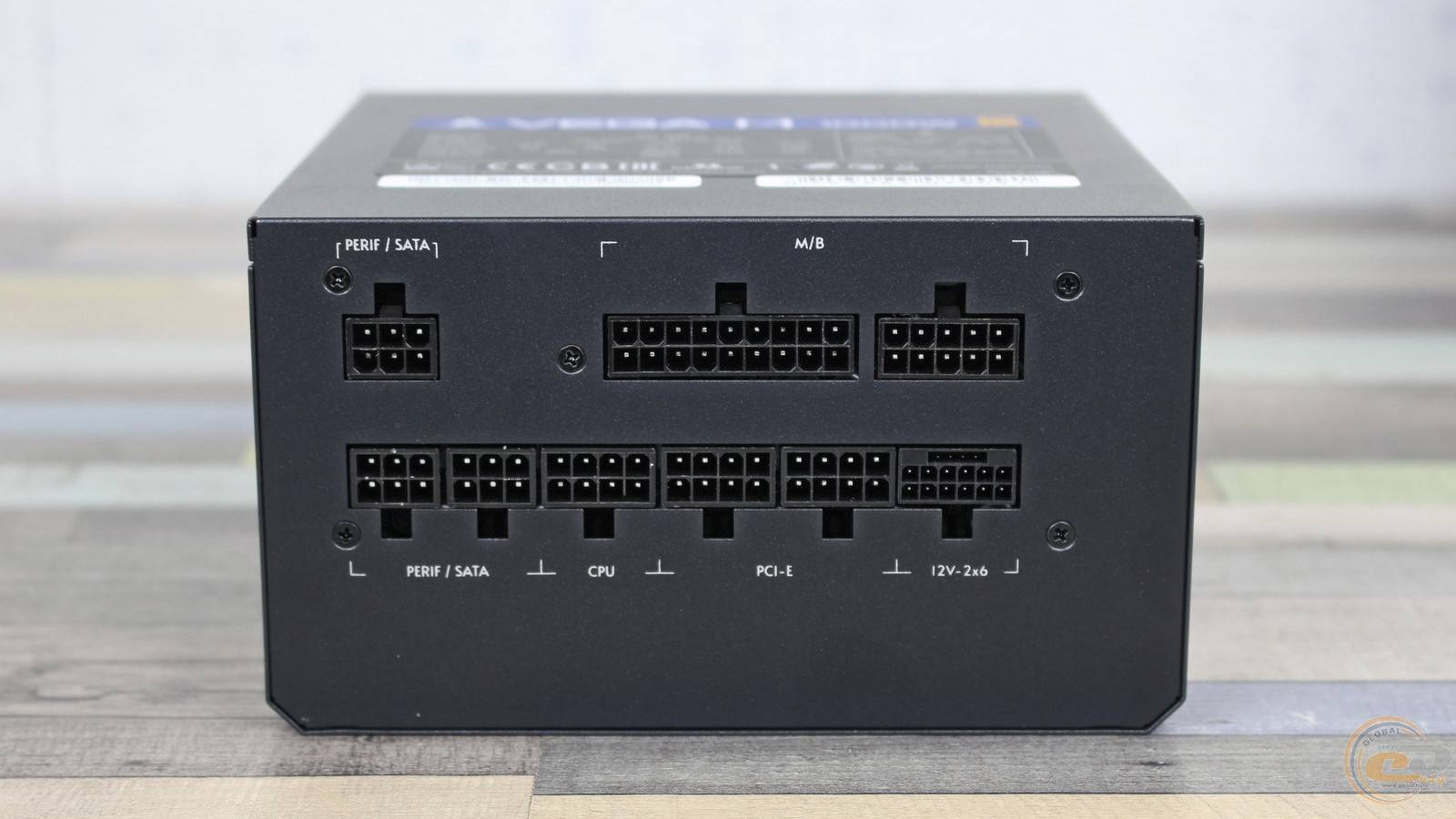

З під’єднанням проводів до блока живлення також не повинно бути жодних труднощів — усі роз’єми підписані і мають різну форму.

Внутрішня будова

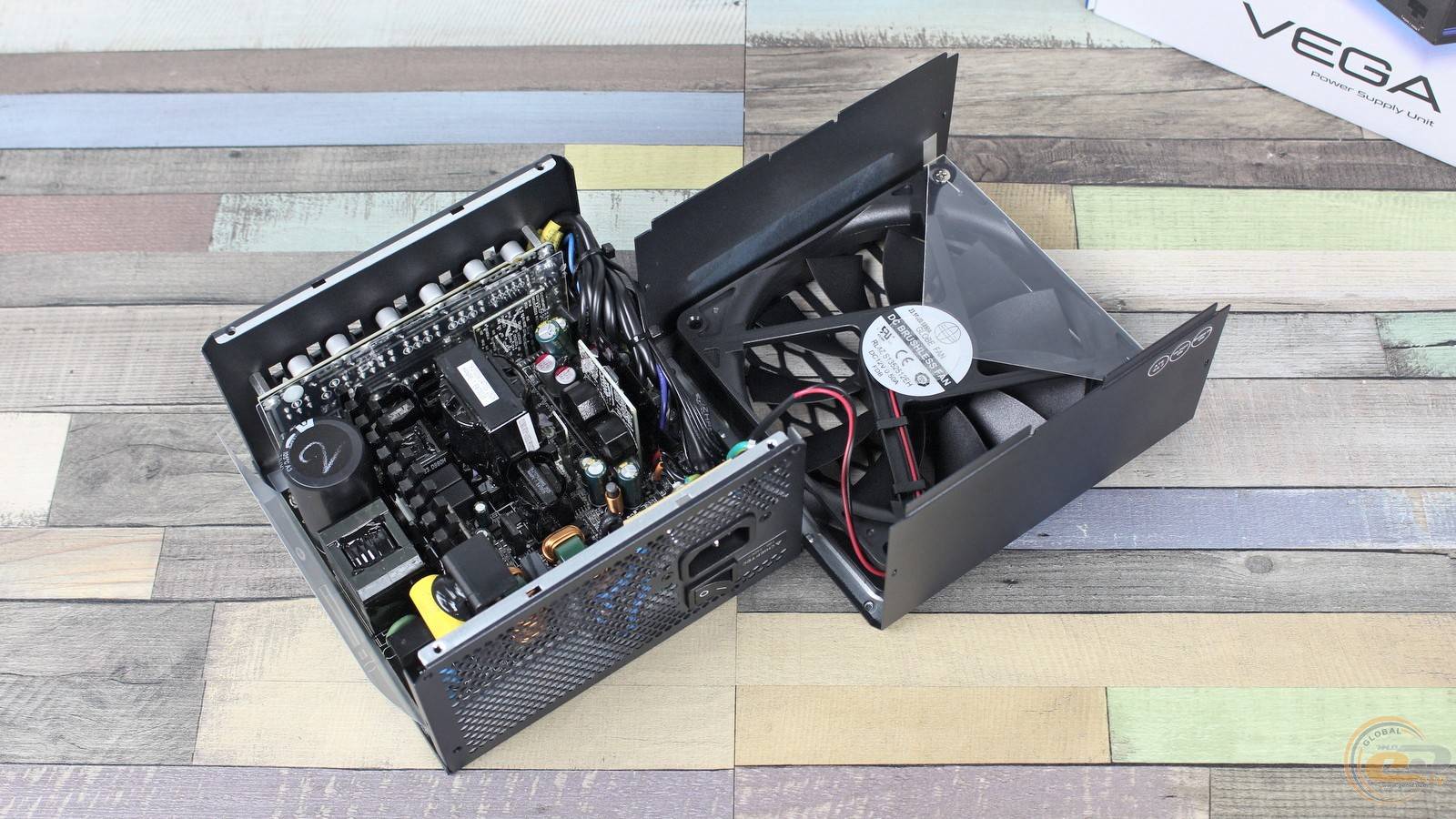

Що ж, переходимо до чи не найцікавішого — внутрішнього наповнення.

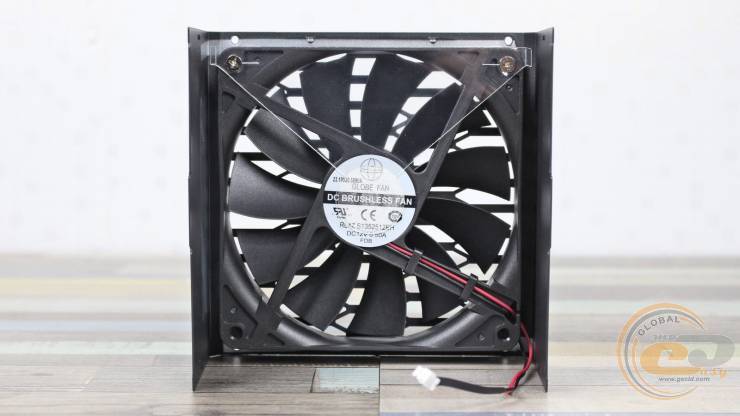

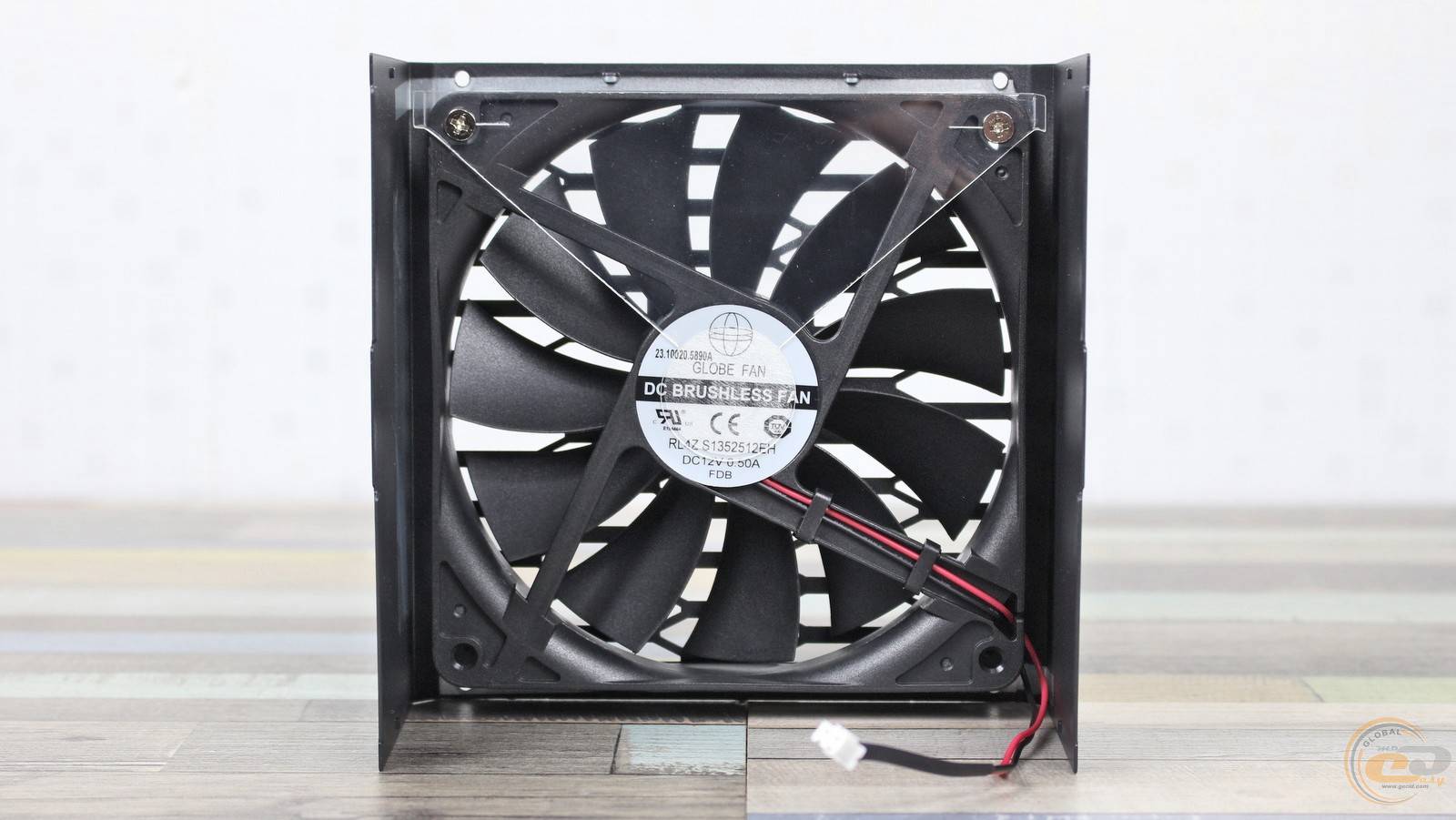

Активне охолодження покладене на 135-мм пропелер GLOBE FAN RL4Z S1352512EH, побудований на надійному і тихому гідродинамічному підшипнику (FDB). Він споживає до 6 Вт електроенергії (12 В при 0,5 А), а під’єднується через звичний 2-контактний конектор. Нагадаємо, у складі рішень CHIEFTEC PROTON C встановлюються вентилятори на основі простішого та менш довговічного підшипника ковзання.

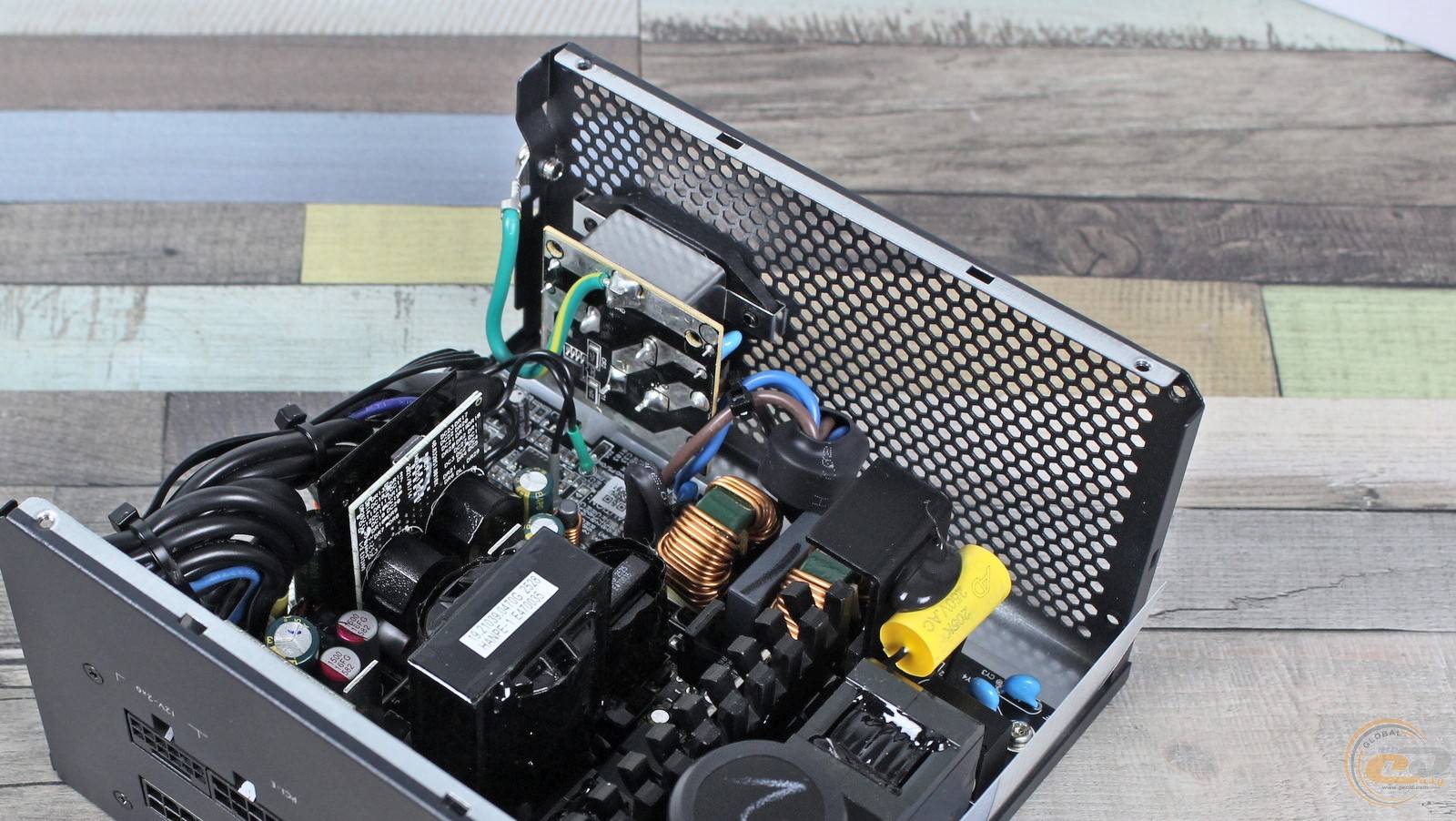

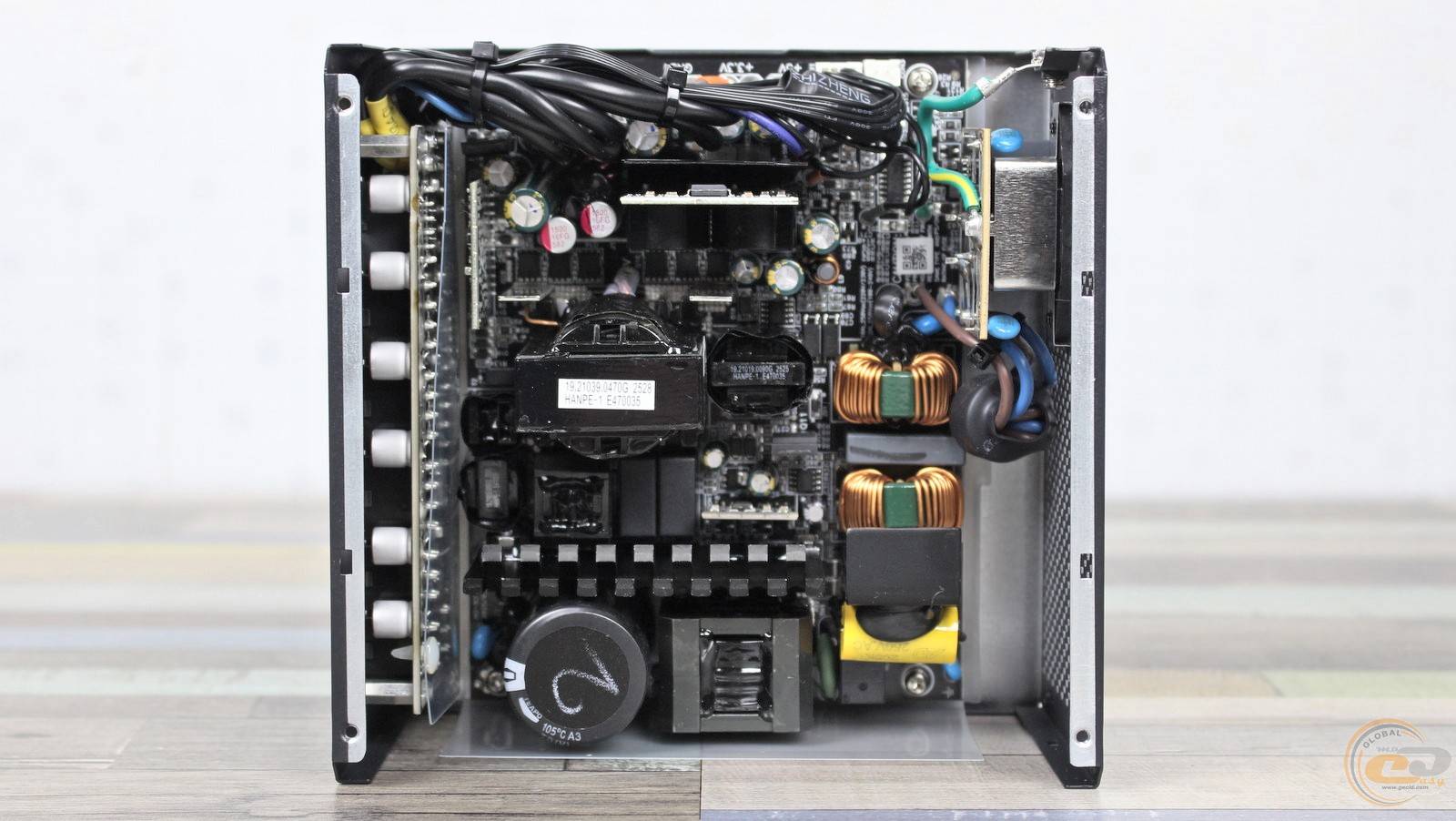

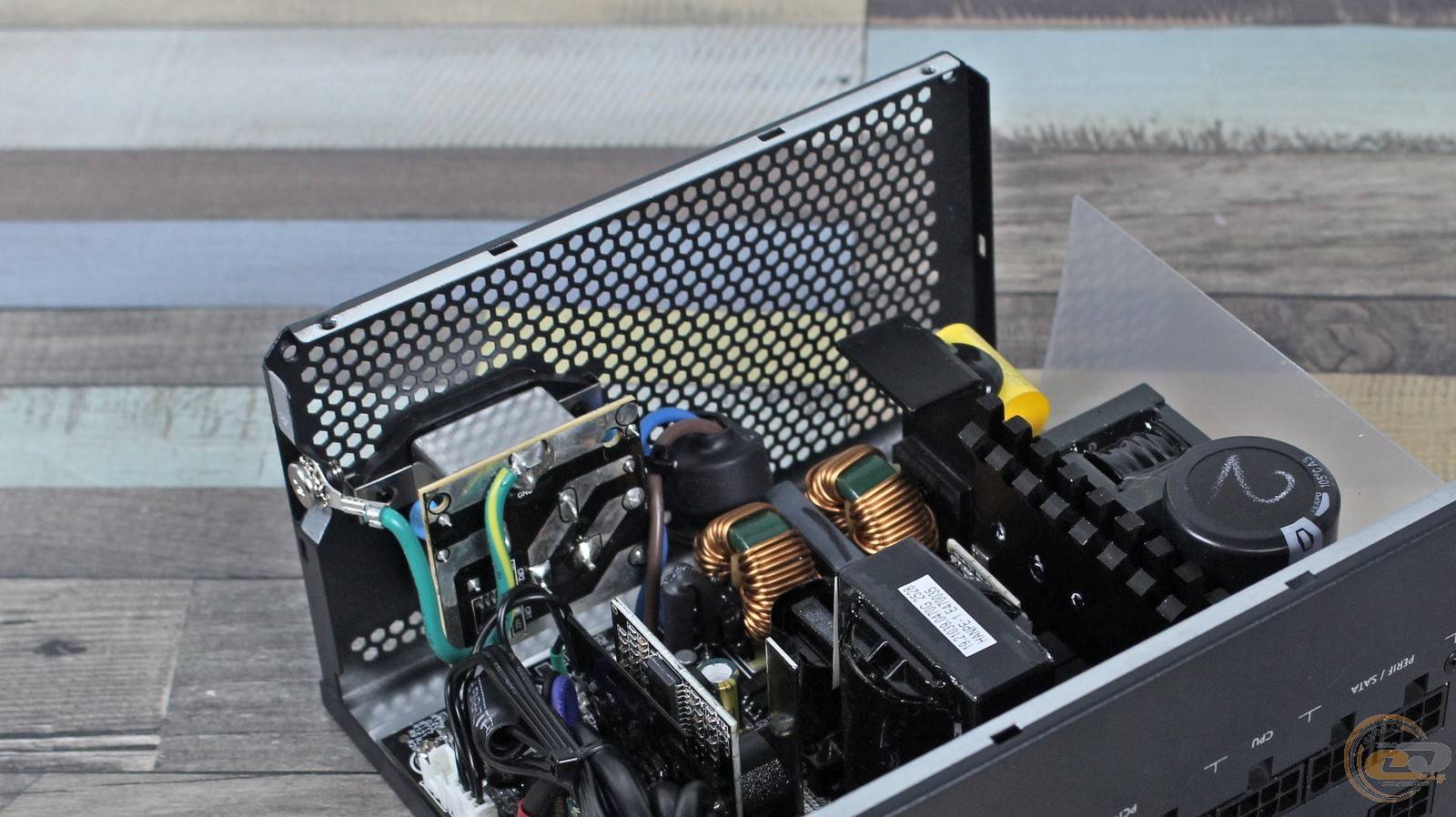

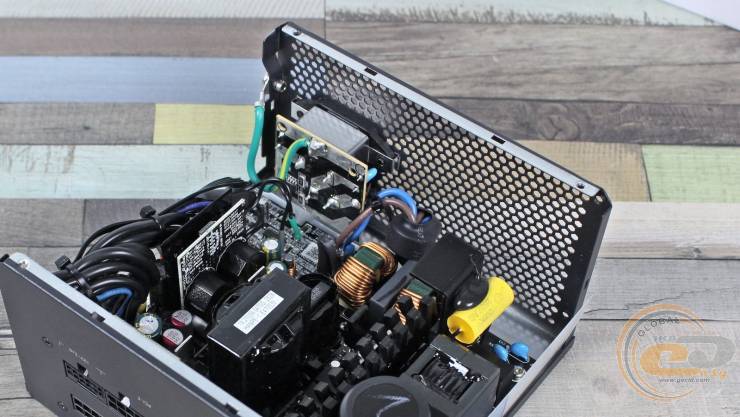

Тепер про схемотехніку. Вхідний електромагнітний фільтр включає в себе пару котушок, два X- та чотири Y-конденсатори, плавкий запобіжник і одразу пару варисторів для захисту від стрибків напруги.

Пара діодних збірок охолоджується за допомогою Г-подібного радіатора, що є звичним підходом для блоків живлення з підтримкою широкого діапазону вхідних напруг. Далі видно реле та термістор для обмеження пускових струмів, а також габаритний дросель вузла APFC у корпусі.

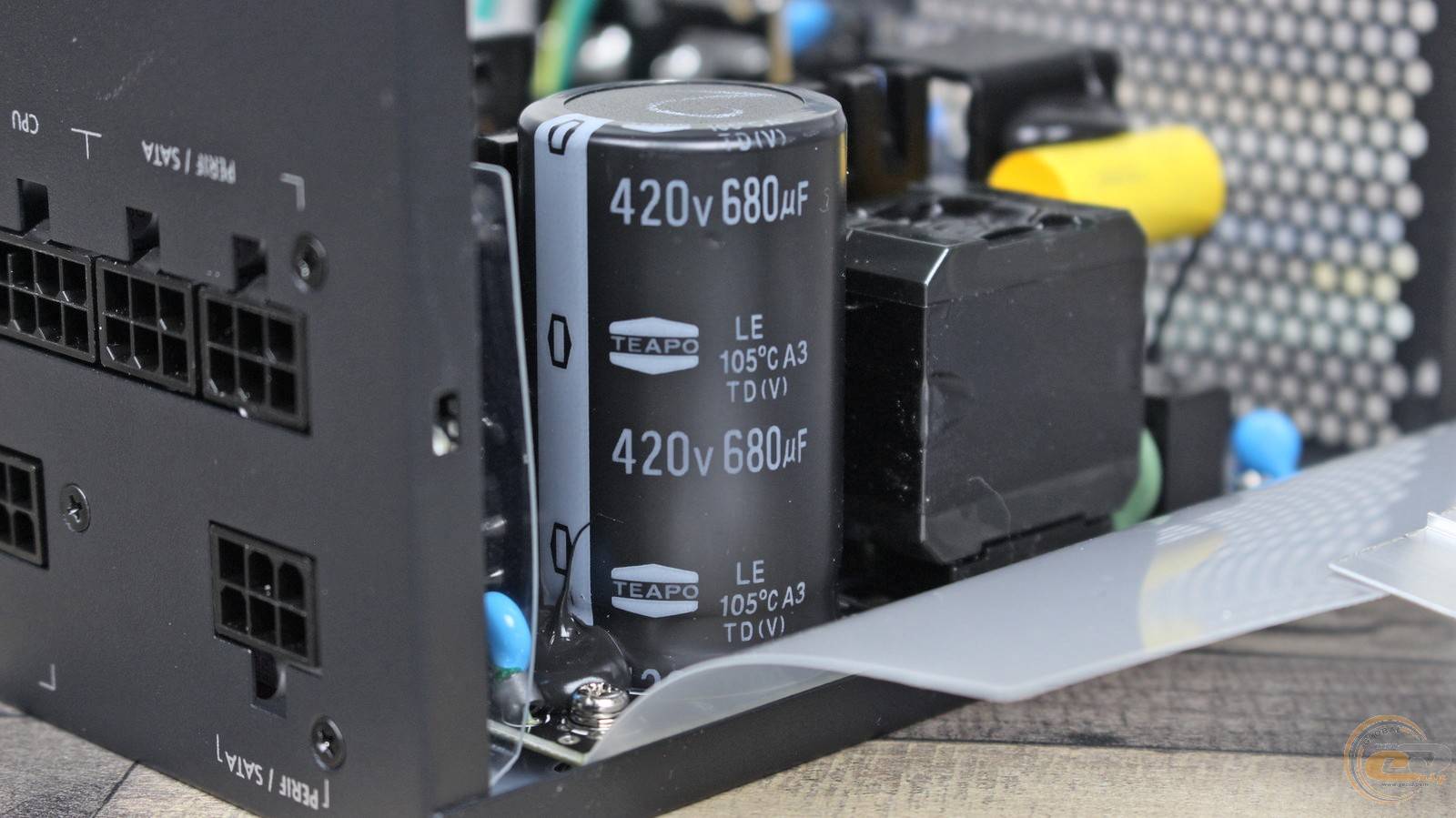

Вхідний конденсатор виготовлений тайванською компанією TEAPO і належить до високотемпературної серії. Його ємність дещо невелика як для кіловатника — 680 мкФ. Втім, враховуючи доволі доступний цінник пристрою, це цілком прийнятний варіант.

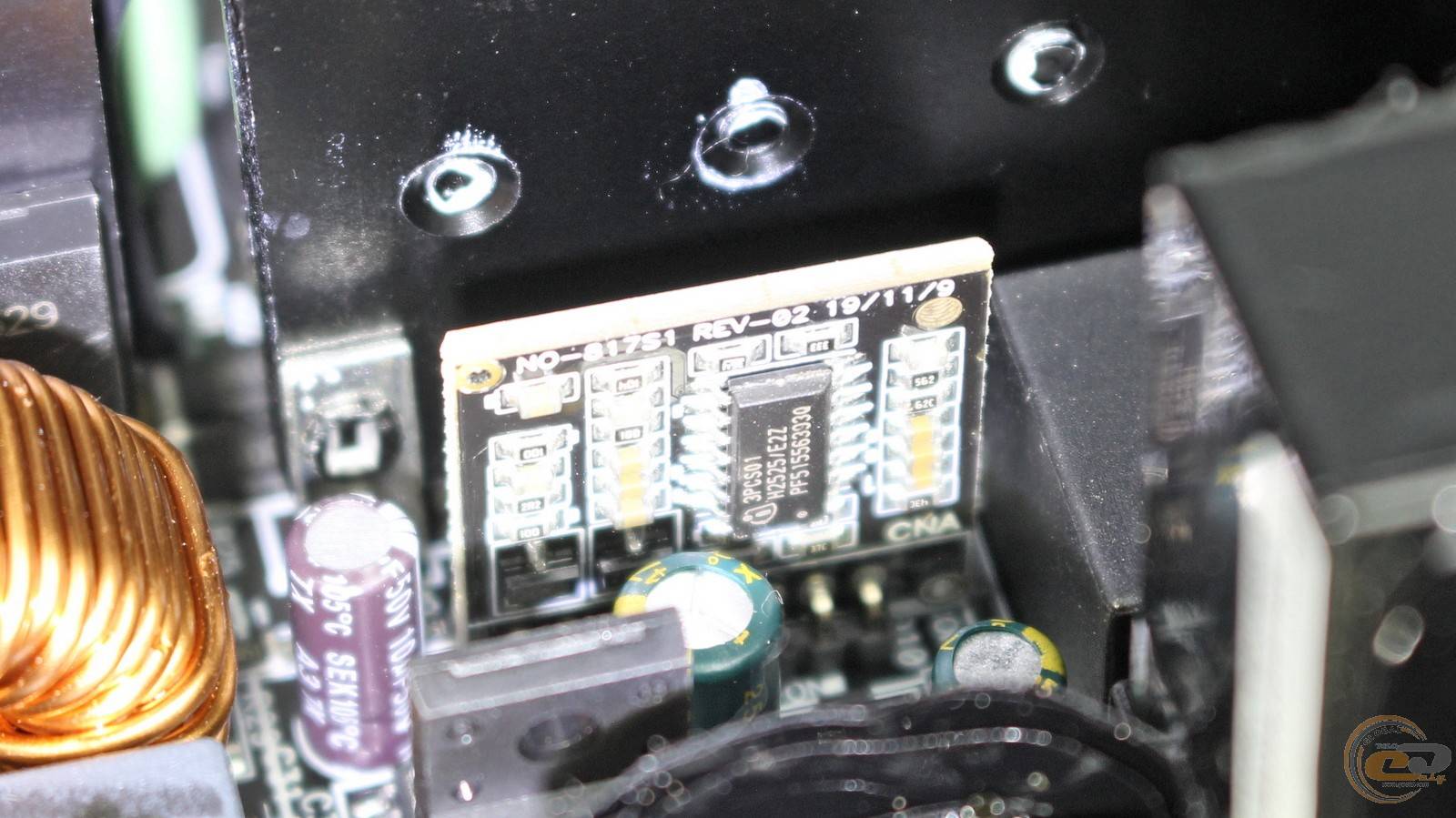

Радіатор поруч відводить тепло водночас від силових елементів вузла APFC, які працюють під управлінням контролера Infineon 3PCS01, та пари транзисторів-ключів резонансної напівмостової схеми (Half Bridge). До складу останньої входять і два X-конденсатори, розпаяні на основній платі.

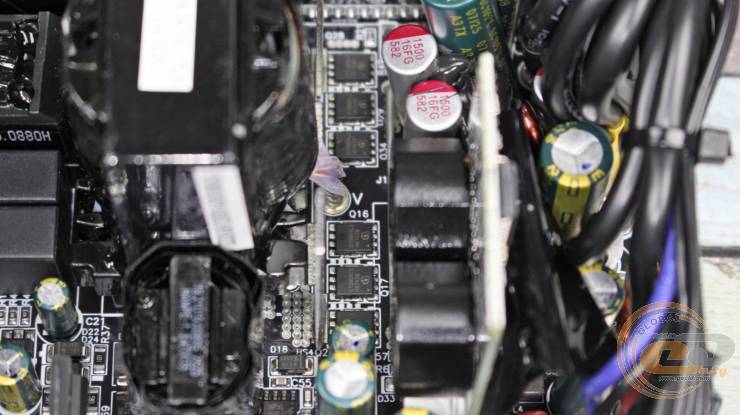

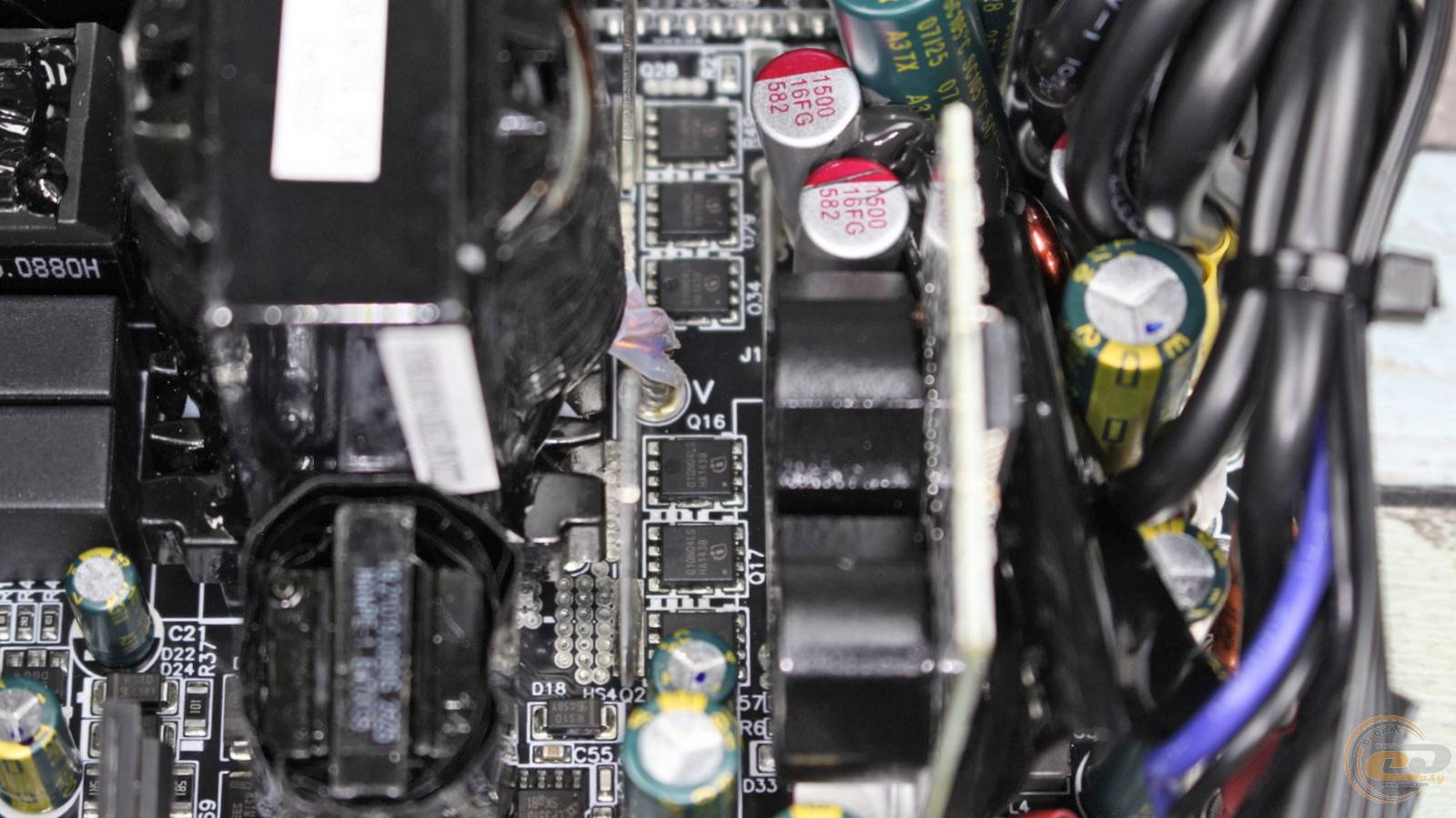

Позаду трансформатора розташовані шість транзисторів синхронного випрямляча, причому це елементи від німецької компанії Infineon, тож до їхньої якості немає жодних запитань. А для їх охолодження використовуються вертикальні пластини-радіатори.

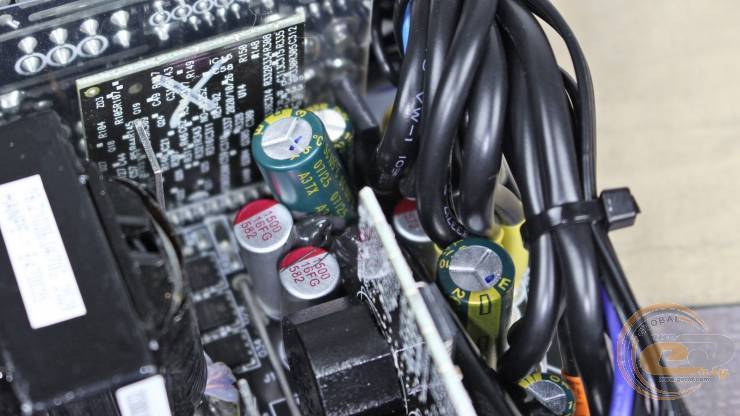

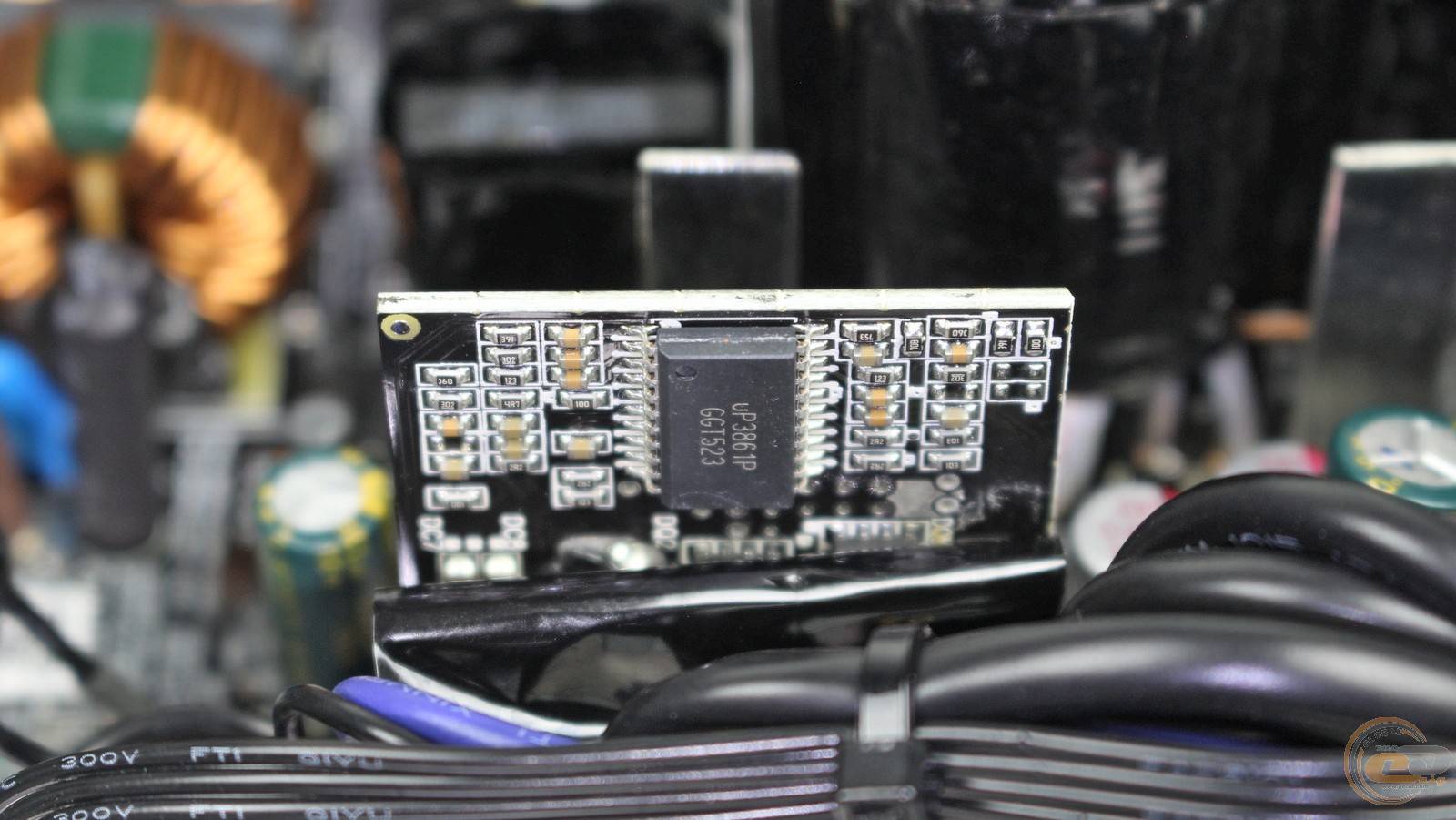

На дочірній платі поруч розташувалися елементи DC-DC-перетворювачів, які формують молодші канали +3,3В та +5В. ШІМ-контролером даного вузла виступає чип uP3861P.

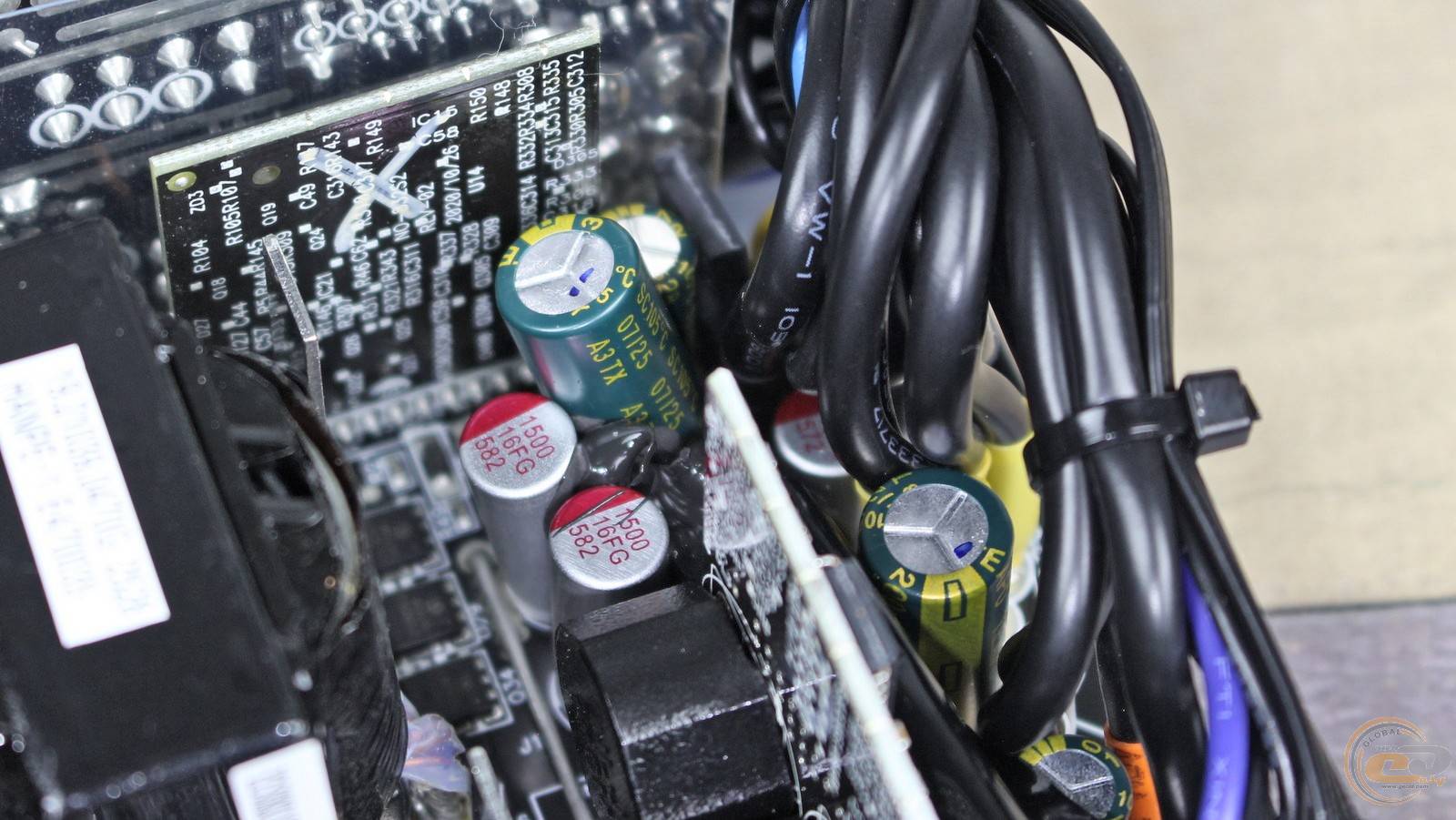

У складі блока живлення є як кілька надійних полімерних конденсаторів, так і низка електролітів від все тієї ж тайванської TEAPO – хороший вибір у цьому ціновому діапазоні.

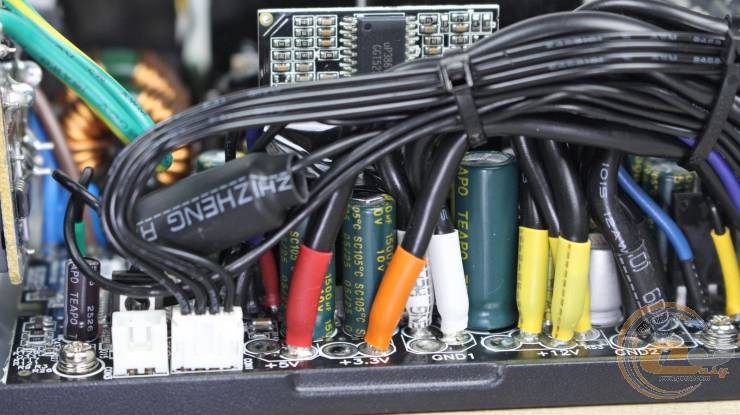

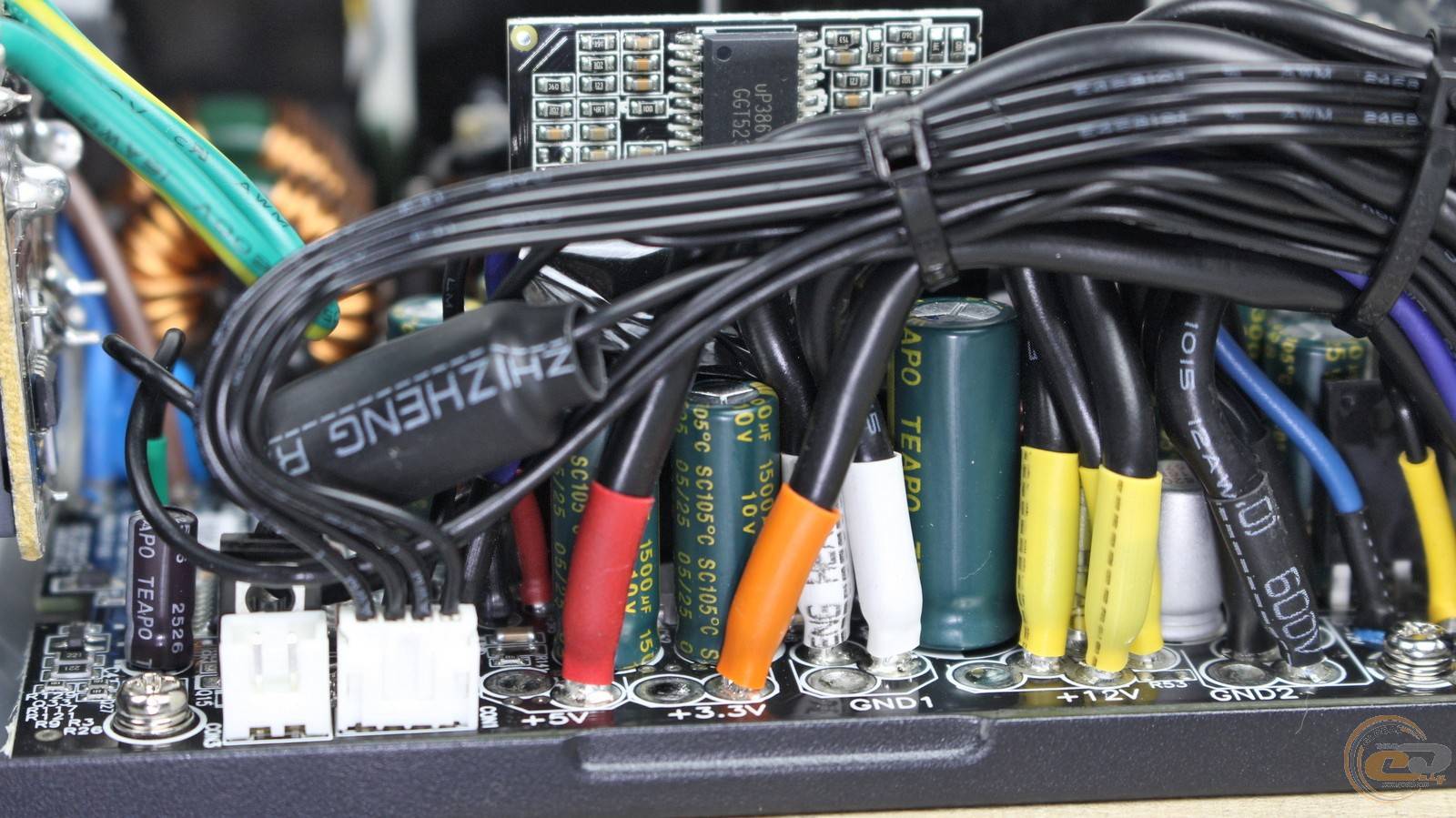

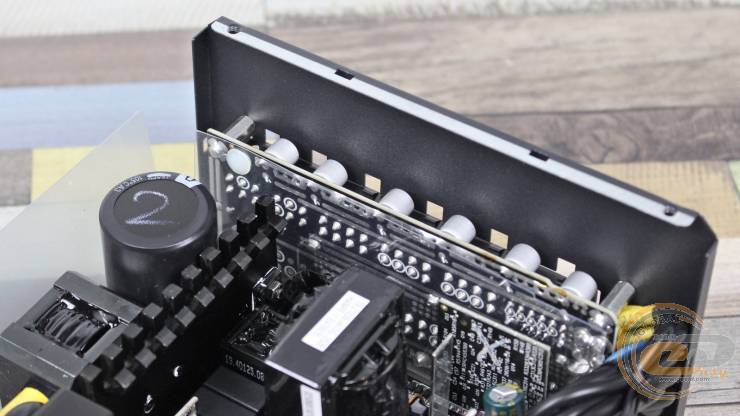

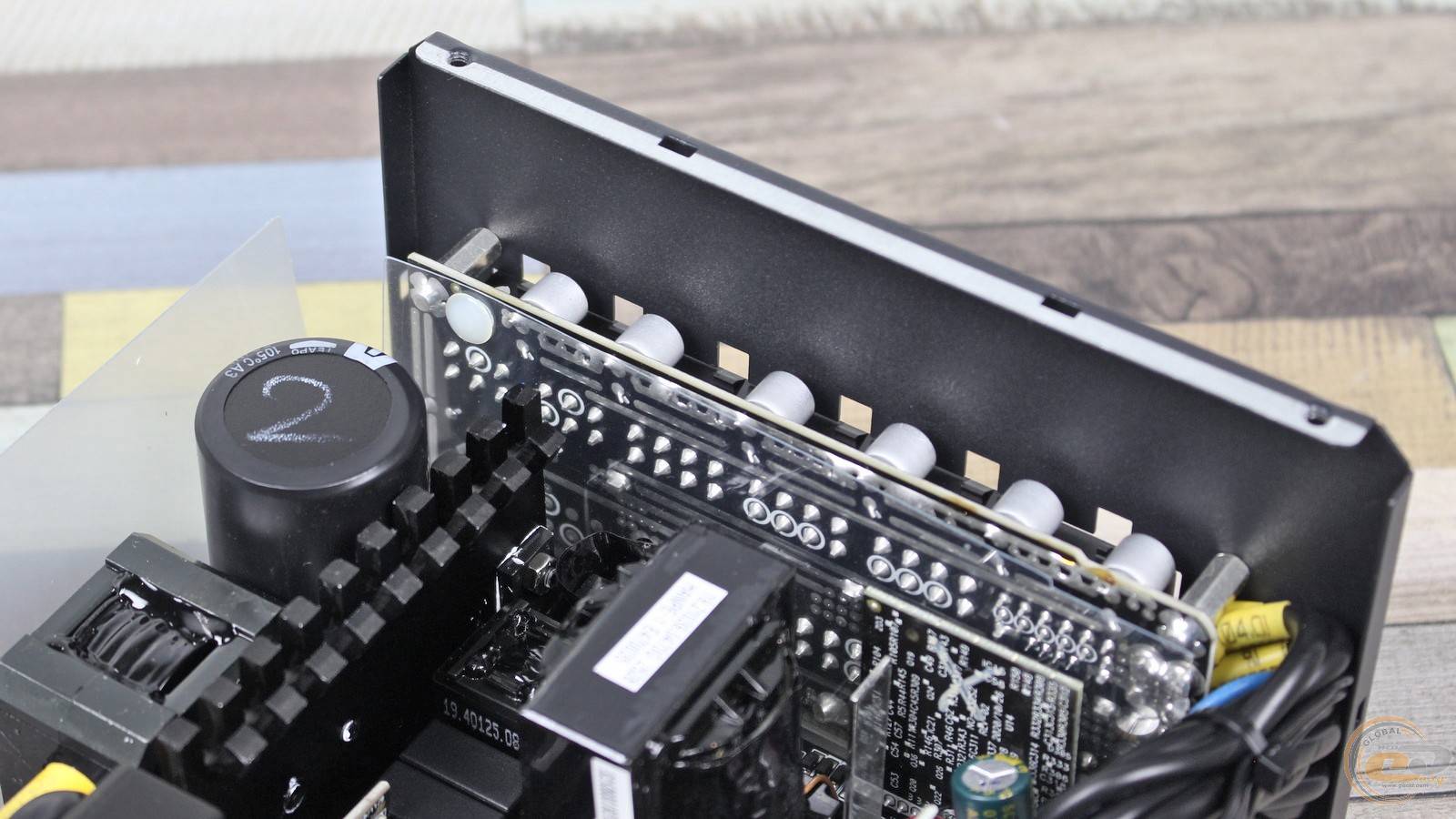

Крім того, кілька полімерних ємностей розміщено і на платі з вихідними роз’ємами. А от для передачі напруг із основної PCB тут використовуються дроти, тоді як у топових пристроях для цієї цілі застосовуються струмопровідні доріжки — такий підхід виглядає значно охайніше й частково покращує циркуляцію повітря всередині корпуса.

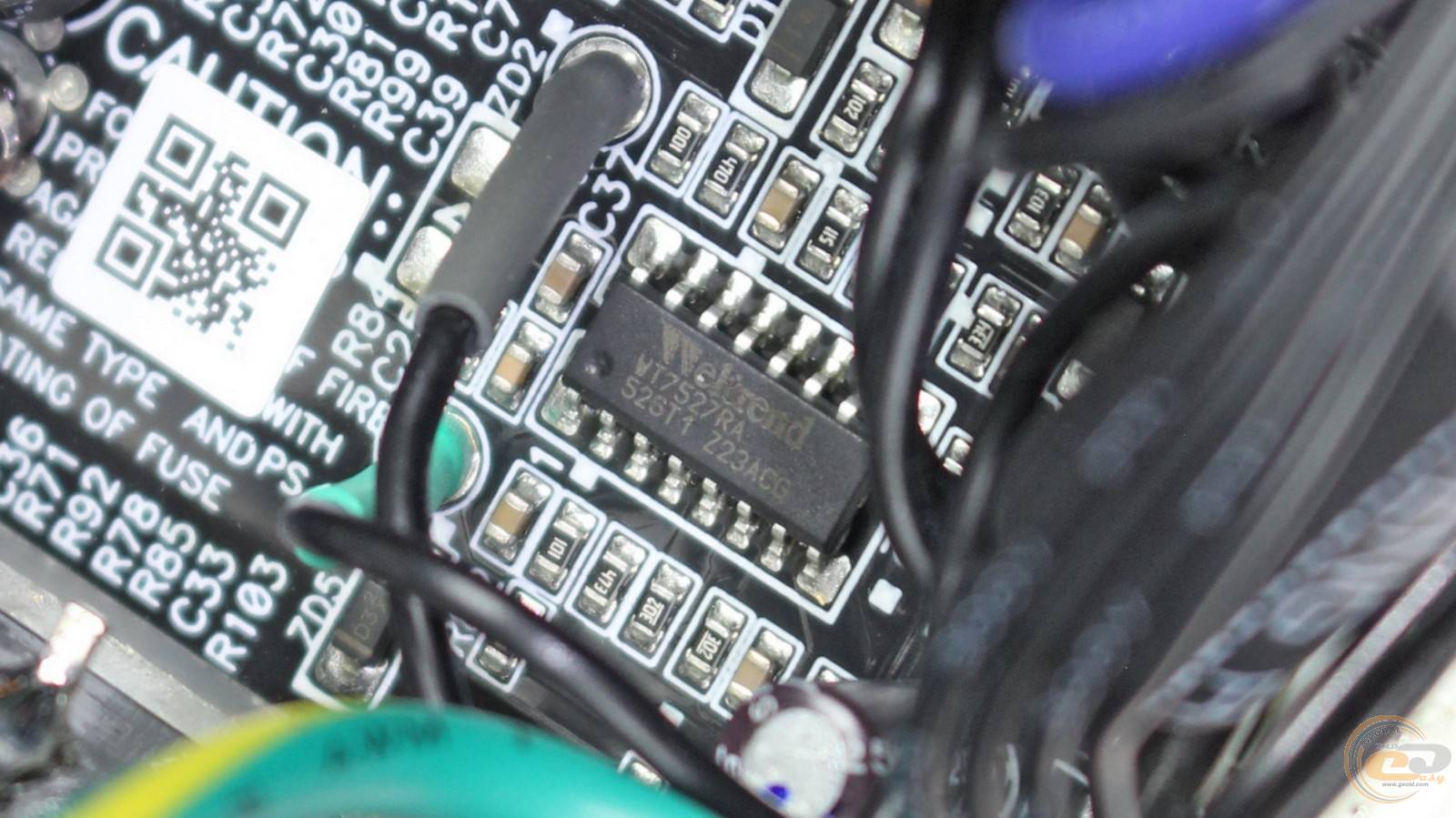

В тому числі і завдяки мікросхемі Weltrend WT7527RA блок живлення CHIEFTEC VEGA M 1000W отримав цілий ряд захистів:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перевантаження за струмом кожного каналу (OCP);
• від перегрівання (OTP);
• від стрибків напруги та пускових струмів (SIP).

Крос-навантажувальні характеристики

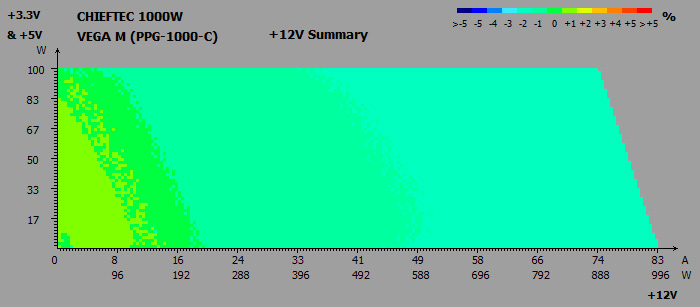

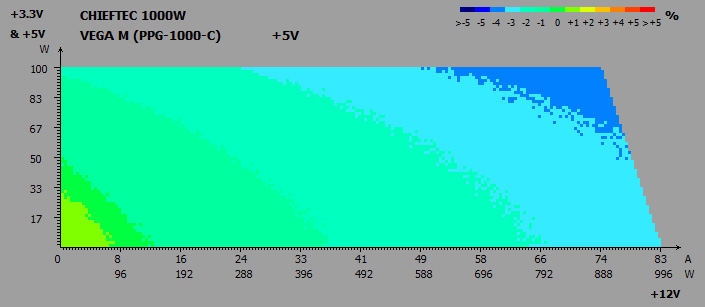

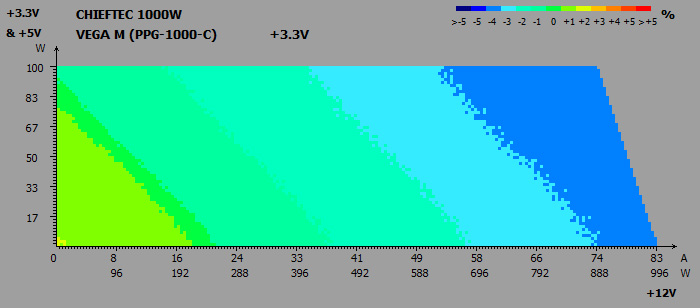

Тепер час знову зібрати блок живлення CHIEFTEC VEGA M 1000W докупи і як слід його протестувати. Почнемо з крос-навантажувальних тестів трьох основних ліній, де стандарт ATX12V допускає відхилення напруг на рівні ±5% від номіналу.

За результатами тестування на основних лініях живлення були зафіксовані такі відхилення:

• лінія +3,3В: від -4% до +1%;
• лінія +5В: від -4% до +1%;
• лінія +12В: від -2% до +1%.

Усі отримані значення напруг залишалися в межах норми. Просідання хоча й досягали -4% у випадку з молодшими каналами, все ж були далекими від граничних значень.

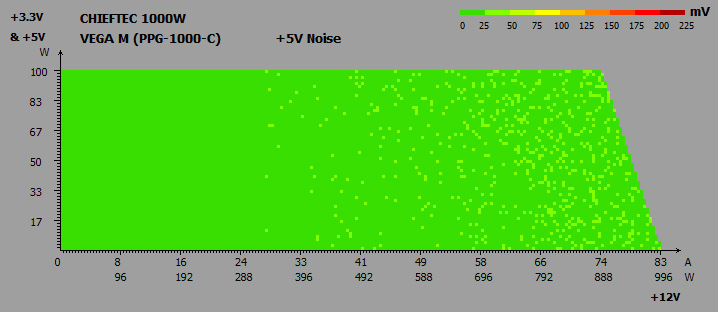

Шуми і пульсації

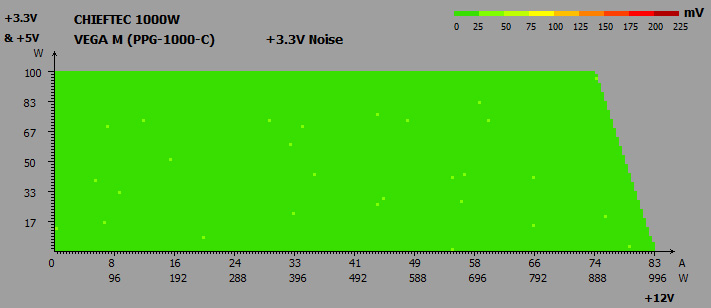

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

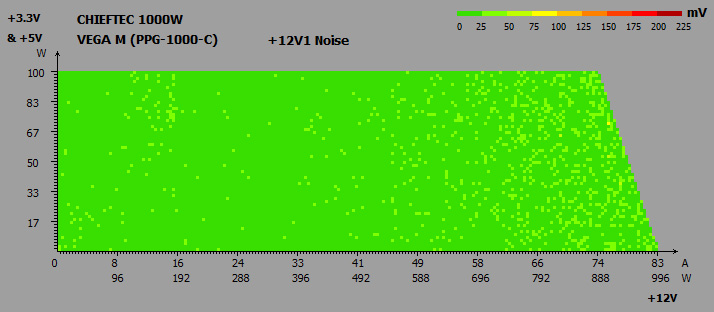

З пульсаціями також все гаразд. На двох молодших лініях вони не перевищували 50 мВ, тоді як на каналі +12В були поодинокі піки на рівні 75-100 мВ. Але, знову ж, усе в межах норми.

Чергова лінія живлення + 5VSB

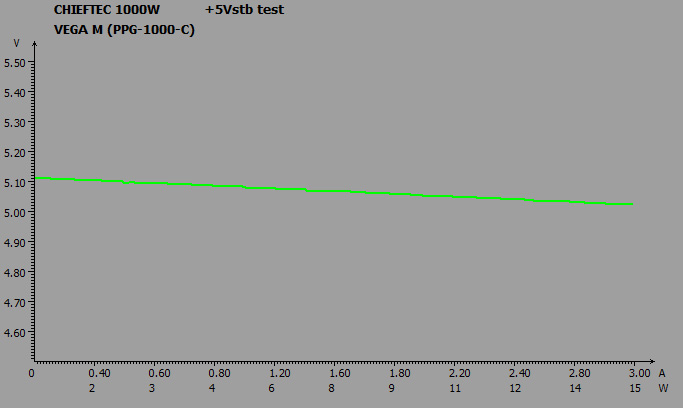

Настільки низькі відхилення напруг чергової лінії ми вже давненько не бачили: вона змінювалася від 5,12 до 5,02 В, або від +2,4% до +0,4%.

PF

Таблиця, що показує зміну PF залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Хоча нам не вдалося роздивитися в деталях складові вузла APFC, даний модуль працює дуже ефективно. При споживаній потужності в 300 Вт коефіцієнт PF уже досягає 0,97, а максимальне значення дорівнює 0,99 при номінальних 1000 Вт.

ККД

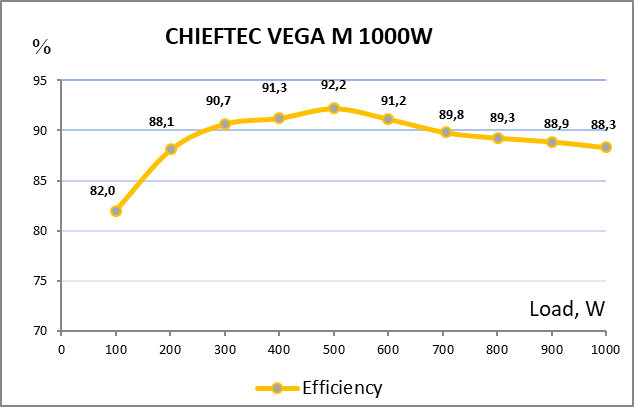

Що ж до енергоефективності пристрою, то вона дійсно відповідає сертифікату 80 PLUS Gold — при навантаженні 20%, 50% і 100% від номінальної потужності ККД блока живлення перевищував 88%, 92% і 88% відповідно.

Система охолодження і температурний режим

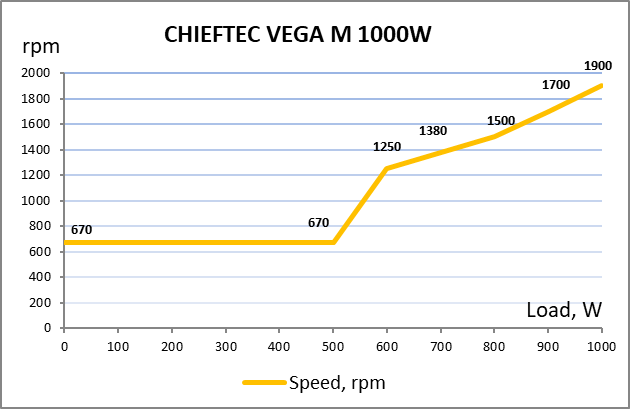

Аж до навантаження 500 Вт вентилятор працює дуже тихо при 670 об/хв. А от на позначці 600 Вт він обертається вже майже вдвічі швидше, при цьому все ще залишаючись тихим. На решті діапазону частота обертання пропелера зростає більш плавно. До позначки 850 Вт при 1500 об/хв шум залишається нижчим за середній, а вже при більшому навантаженні він досягає все ще комфортного середнього рівня.

Якщо порівнювати роботу пропелера з кіловатним CHIEFTEC PROTON BDF-1000C, то в діапазоні до 400 Вт VEGA M трішки тихіший, а від 400 до 800 Вт — уже значно тихіший. Втім, при 900 Вт швидкість обертання у них аналогічна, а при номінальному навантаженні вертушка у «Протоні» обертається на цілих 200 об/хв повільніше.

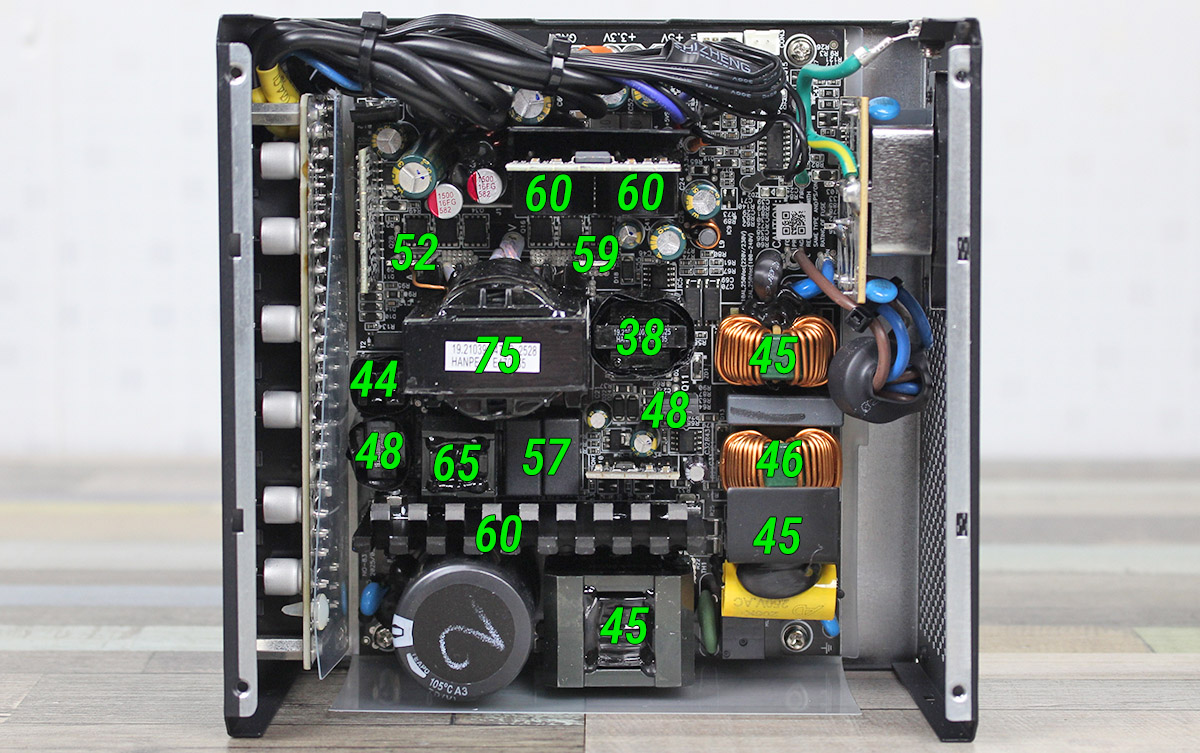

15-хвилинне 900-ватне навантаження показало відмінну ефективність системи охолодження. У такому режимі головний трансформатор прогрівся всього лише до 75°C, а нагрівання інших вузлів не перевищувало 65°C. Температура в приміщенні під час даного тесту була на рівні 23°C.

Випробування на реальній конфігурації

Можливості CHIEFTEC VEGA M 1000W ми перевірили на реальній комп'ютерній системі з процесором AMD Ryzen 9 7900X із TDP 170 Вт та одразу парою відеокарт: 450-ватною ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition та 350-ватною Palit GeForce RTX 3090 GamingPro.

Компонент	Модель
Процесор	AMD Ryzen 9 7900X (Socket AM5, 12 / 24 x 4,7 – 5,6 ГГц, TDP 170 Вт)
Кулер	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	ASUS TUF GAMING X870-PRO WIFI7 W NEO (AMD X870, Socket AM5, DDR5, ATX)
Оперативна пам’ять	2 × DDR5-6000 16 ГБ Kingston FURY DDR5 (KF560C40BBAK2-32)
Відеокарти	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition Palit GeForce RTX 3090 GamingPro
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у режимах «Простій» та «Максимальне навантаження» (за допомогою тесту FurMark Donut (GK) в утиліті MSI Kombuster). У результаті були отримані такі значення:

Роздільна стабілізація з DC-DC-перетворювачами дозволила досягти відмінних вихідних показників як у простої, так і при навантаженні. Вихідні напруги CHIEFTEC VEGA M 1000W не відхилялися від номіналу більше ніж на 2,7%, просідань не було зовсім, а різниця значень між двома режимами не перевищує скромні 1,4%. При цьому енергоспоживання системи з мережі під час даного тесту перевищувало 1100 Вт.

Енергоспоживання у простої та у вимкненому стані комп'ютера

Крім згаданого, тестований блок живлення демонструє низьке енергоспоживання у вимкненому стані комп’ютера (2 Вт) та у сплячому режимі (4 Вт).

Підсумок

CHIEFTEC VEGA M 1000W (PPG-1000-C) справляє враження вдало збалансованого блока живлення. За відносно доступну ціну ₴5000-5400 (≈$110-120) він пропонує кіловат потужності, сучасну схемотехніку та доволі якісну елементну базу, що робить його привабливим варіантом для економних користувачів.

У багатьох аспектах він нагадує популярний CHIEFTEC PROTON BDF-1000C: тут і DC-DC-перетворювачі, і повний набір захистів, і модульні кабелі, і знайомі конденсатори TEAPO. Але новинка отримала важливі покращення — сертифікацію 80 PLUS Gold, вентилятор на FDB-підшипнику, а також сучасний 600-ватний конектор PCIe 5.1 (12V-2×6).

Крім того, на більшій частині діапазону навантажень пристрій працює помітно тихіше і водночас демонструє порівняно невелике нагрівання внутрішніх вузлів. Потішають і вихідні напруги — вони залишалися стабільними навіть під серйозним навантаженням.

У підсумку, CHIEFTEC VEGA M 1000W — це гідний кіловатник для тих, хто хоче отримати сучасну функціональність і досить якісну роботу, але водночас зекономити на ціні. Єдине «але» — хоча виробник заявляє п’ять років гарантії, на практиці більшість інтернет-магазинів надають лише два роки — це варто враховувати при виборі місця купівлі.

Переваги:

• дуже хороший рівень ККД (80 PLUS Gold);
• велика номінальна потужність 1000 Вт;
• DC-DC-перетворювачі у вторинному колі;
• використання тайванських електролітичних конденсаторів і полімерних елементів;
• хороший стан напруг на основних лініях живлення;
• відсутність просідань напруг навіть при підключенні до потужної конфігурації;
• наявність усіх видів захистів;
• можливість роботи в широкому діапазоні мережевої напруги;
• чотири 6+2-контактні роз’єми PCIe та один 600-ватний PCIe 5.1 (12V-2×6);
• модульне під’єднання кабелів;
• зручні в укладанні кабелі-шлейфи;
• дуже ефективна система охолодження;
• комфортний рівень шуму на всьому діапазоні навантажень;
• вентилятор на основі надійного гідродинамічного підшипника (FDB);
• невеликі розміри (довжина 150 мм);
• наявність версії у білому кольорі;
• доступна ціна.

Особливості:

• у більшості інтернет-магазинів фактична гарантія становить два роки замість п’яти, заявлених виробником.
