Огляд блока живлення CHIEFTEC PHOTON 650W: заощадити або доплатити?

Нещодавно протестоване джерело CHIEFTEC PHOTON GOLD 750W виявилося не таким «золотим», як очікувалося, але все ж він демонструє дуже високий ККД (до 92%) з усіма наслідками, що випливають: низьким нагріванням комплектуючих і комфортним шумовим фоном.

CHIEFTEC PHOTON 650W

А ось блок живлення CHIEFTEC PHOTON 650W (CTG-650C-RGB), який також доступний і в 750-ватному виконанні, обіцяє більш скромний дизайн, платформу і ціну. Хоча напевно і у нього знайдеться чимало спільного зі старшим GOLD-рішенням. У першу чергу це стосується підсвічування - приставка «RGB» обіцяє буйство фарб із можливістю синхронізації. Ну а в іншому ... Подивимося!

Специфікація

Модель

CHIEFTEC PHOTON 650W (CTG-650C-RGB)

Тип

ATX12V v2.3

Максимальна потужність, Вт

650

Потужність каналом +12В, Вт

585

Потужність ліній +3,3В и +5В, Вт

120

Кількість ліній +12В

2

Максимальний вихідний струм каналу +3,3В, А

22

Максимальний вихідний струм каналу +5В, А

22

Максимальний вихідний струм каналу +12В1, А

26

Максимальний вихідний струм каналу +12В2, А

26

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

2,5

Вхідна напруга, В

230

Частота, Гц

50

Вхідний струм, А

6,3

ККД, %

<85

Сертифікований 80 PLUS

Немає

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

>90

PCIe-роз'єми

4 (6+2-контактні)

Модульний

Частково

Розміри вентилятора, мм

120 х 120 х 25

Захисти

OPP, UVP, OVP, SCP, SIP

Розміри, мм

140 х 150 х 87

Маса, кг

2,14

Гарантія, місяців

24

Сайт виробника

CHIEFTEC

Сторінка продукту

Упаковка і комплект постачання

На коробці помістилася інформація про 650- і 750-ватні рішення лінійки. Причому тут можна дізнатися значно більше того, що може цікавити простого пересічного покупця.

CHIEFTEC PHOTON 650W

Саме джерело поміщене в антистресову (для пристрою і власника) упаковку.

CHIEFTEC PHOTON 650W

Скромна комплектація відповідає порівняно бюджетній спрямованості пристрою. У цілому маємо:

  • мережевий шнур живлення;
  • гвинти для кріплення БЖ усередині корпуса;
  • кабелі, що відстібаються;
  • інструкція для користувача.

Зовнішній вигляд

CHIEFTEC PHOTON 650W

Чорний матовий корпус із сіткою типу «гриль» нагадує близького родича в особі блока живлення CHIEFTEC CTG-650C, який ми протестували незадовго до «кінця світу» в далекому 2012-му.

CHIEFTEC PHOTON 650W

Крім упаковки і наклейок, змінам піддався також попелер - блідо-біла крильчатка натякає на наявність підсвічування. Відразу відзначимо ще дві особливості: пухирці ближче до зовнішньої боковини лопатей і об'єднує кільце по зовнішній боковині пропелера. Чого тільки не зробиш заради краси ... і, сподіваємося, ефективності.

Чотири гвинтики з'єднують дві панелі CHIEFTEC PHOTON 650W між собою. Ну і куди ж без гарантійної наклейки - щоб все було по-чесному.

CHIEFTEC PHOTON 650W

Отвори у вигляді сот, вхідний роз'єм і вимикач доповнені ще однією кнопкою. Довге її натискання дозволяє ввімкнути або вимкнути підсвічування вентилятора.

Усього блок живлення має 17-ма динамічними режимами світіння. Ілюмінацію можна синхронізувати з іншими компонентами завдяки підтримці технологій ASRock Polychrome, ASUS Aura Sync, GIGABYTE RGB Fusion і MSI Mystic Light.

Дві з трьох наклейок повідомляють про технічні можливості пристрою. Тут застосовується пара ліній +12В, загальна потужність яких дорівнює 585 Вт (90% від максимальної) - непряма вказівка на використання групової стабілізації напруг. Для більш дрібних каналів +3,3В і +5В відведено 120 Вт, що є звичним показником. А у 750-ватника дане значення становить 130 Вт.

CHIEFTEC PHOTON 650W

Безпосередньо з корпуса блока живлення CHIEFTEC CTG-650C-RGB виведені необхідні в будь-якій системі 20+4-контактний ATX і 4+4-контактний ATX12V, а також дріт для синхронізації LED-підсвічування. Усі інші кабелі можна під'єднати в міру потреб. До речі, у всіх випадках маємо звичайні круглі дроти, заховані в нейлонове обплетення.

CHIEFTEC PHOTON 650W

Для підключення пари відеокарт є чотири роз'єми PCIe в 6+2-контактному виконанні. Та й для шести SATA-накопичувачів і жменьки периферії також є все необхідне. Основні кабелі мають середню довжину, а ось периферійним дротам запасу все ж не вистачає.

Повна конфігурація системи кабелів виглядає так:

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

Кабелі, що виведені напряму з блоку живлення

20+4-контактний ATX

1

55

4+4-контактний ATX12V

1

60

RGB LED

1

55-65

Модульні роз’єми

два 6+2-контактних PCIe

2

55-70

три SATA

2

45-60-75

два PATA + один FDD

1

45-60-75

CHIEFTEC PHOTON 650W

З підключенням проблем не буде - всі конектори підписані, а також мають різну кількість і форму контактів. Впорається навіть недосвідчений користувач.

Внутрішня будова

CHIEFTEC PHOTON 650W

На упаковці зазначено наявність LED-підсвічування вертушки, але скромно замовчується тип підшипника. Судячи з маркування HONG HUA HA1225M12F-Z, тут застосовується надійне гідродинамічне рішення, яке ми вже бачили всередині низки недешевих джерел живлення Seasonic. Потужність у 5,4 Вт також аналогічна - вентилятор споживає 0,45 А струму при напрузі 12 В.

CHIEFTEC PHOTON 650W

Пасивне відведення здійснюється трьома алюмінієвими радіаторами. Скоро дізнаємося, як вони справляються зі своїм завданням.

CHIEFTEC PHOTON 650W CHIEFTEC PHOTON 650W

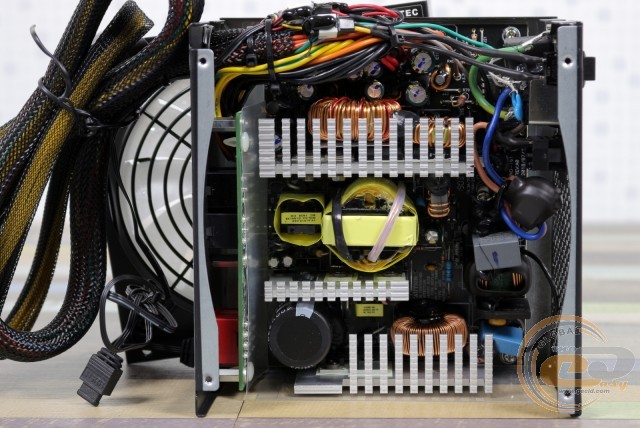

А поки перейдемо до схемотехніки. Помістити начинку 650-Вт БЖ в компактний 140-мм корпус було непросто. Наприклад, одному з конденсаторів EMI-фільтра не знайшлося місця на друкованій платі, тому він підноситься над іншими компонентами вузла. Однак у наявності всі необхідні ємності і котушки, що безумовно радує.

CHIEFTEC PHOTON 650W

Діодна збірка позбавлена ​​радіатора. Таке рішення можна зрозуміти, враховуючи порівняно невеликий робочий струм 6,3 А.

CHIEFTEC PHOTON 650W

А ось силові елементи вузла активного коректора коефіцієнта потужності (APFC) отримали додатковий охолоджувач.

CHIEFTEC PHOTON 650W

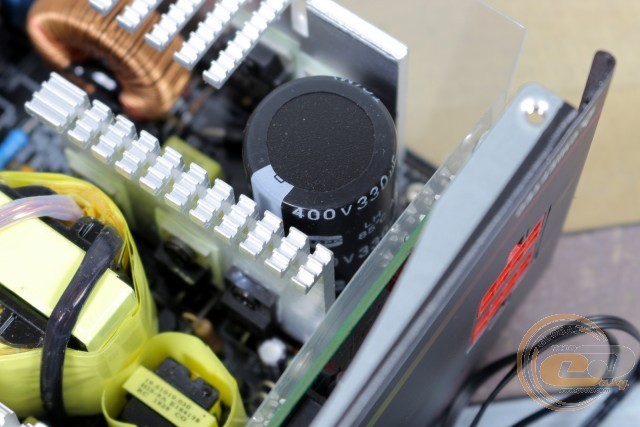

Ємність в 330 мкФ порівняно невелика для вхідного конденсатора 650-ватного БЖ. Також економія вилилася в низький температурний діапазон роботи - 85°С. Сам він родом із Тайваню і зроблений компанією Teapo, тому в плані якості маємо такого собі середнячка.

CHIEFTEC PHOTON 650W

CHIEFTEC PHOTON 650W (CTG-650C-RGB)

CHIEFTEC PHOTON 650W

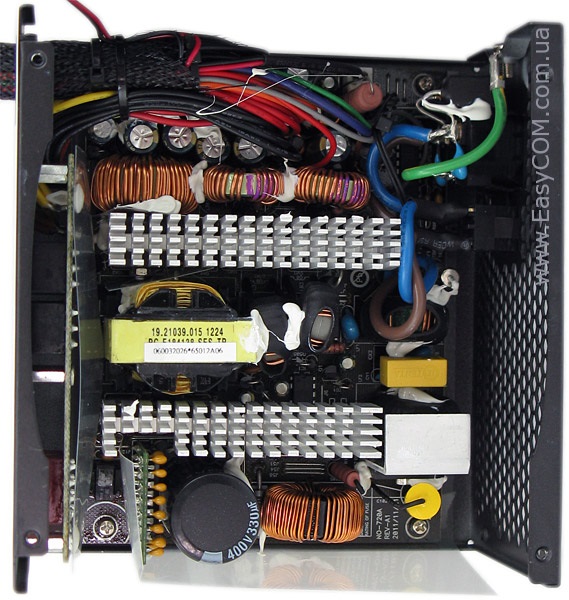

CHIEFTEC CTG-650C

Незважаючи на схожу назву, усередині новинка мало нагадує свого менш яскравого побратима CHIEFTEC CTG-650C. Так, вхідний конденсатор ідентичний, але на цьому, мабуть, все.

CHIEFTEC PHOTON 650W

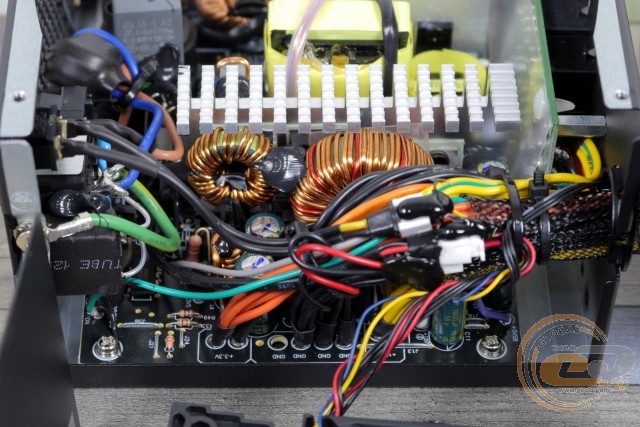

Тут у вторинному ланцюзі знаходиться стара-добра групова стабілізація - маємо загальний дросель для каналів +5В і +12В. У той же час «дідок» може похвалитися наявністю трьох окремих котушок в даному вузлі, що дозволило зменшити залежність ліній один від одного. На жаль, з часом бажання здешевити конструкцію все ж взяло верх, результат чого ми побачимо під час тестів.

CHIEFTEC PHOTON 650W

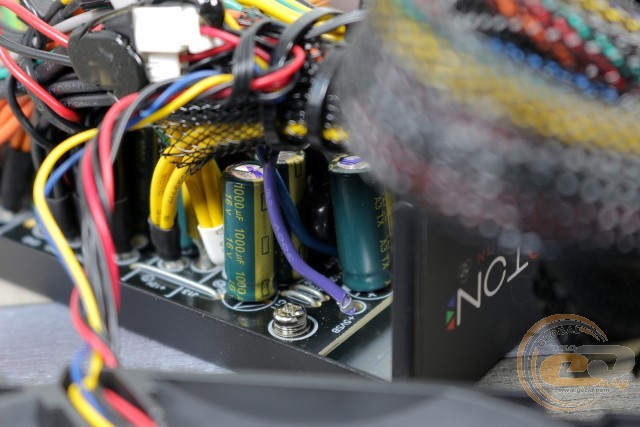

Електролітичні конденсатори у вузлі фільтрації та інших місцях проведені всі тією ж тайванською компанією Teapo. Для недорогого БЖ - у самий раз, але, нагадаємо, у нас тут вже не зовсім бюджетник.

CHIEFTEC PHOTON 650W

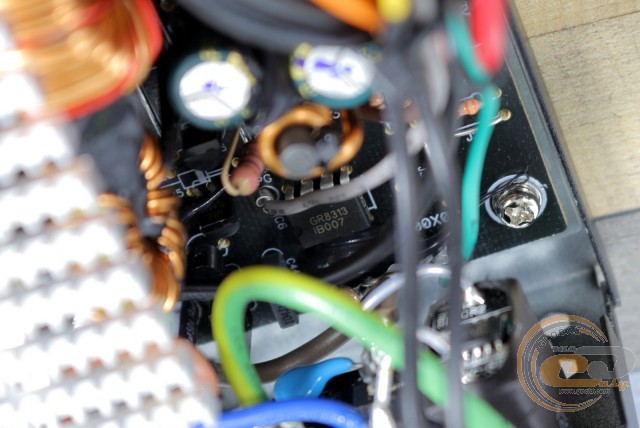

Мікроконтролер Grenergy GR813 забезпечує підтримку цілої низки захистів:

  • захист від підвищеного вихідного напруги (OVP);
  • захист від зниженої вихідної напруги (UVP);
  • захист від короткого замикання (SCP);
  • захист від перевантаження по потужності (OPP);
  • захист від сплесків і кидків напруги (SIP).

У списку немає хіба що захисту від перегріву (OTP), яка зазвичай зустрічається в рішеннях класом вище.

Крос-навантажувальні характеристики

Що ж, час закрутити всі гвинтики і навантажити джерело по повній в самому прямому сенсі. Нагадаємо, що норми стандарту ATX12V передбачають допустимі відхилення напруги для всіх ліній живлення в межах ±5% від їх номіналу.

CHIEFTEC PHOTON 650W

CHIEFTEC PHOTON 650W

CHIEFTEC PHOTON 650W

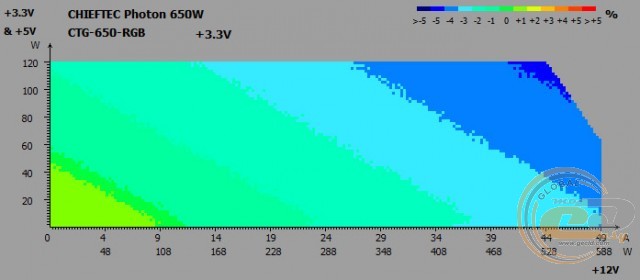

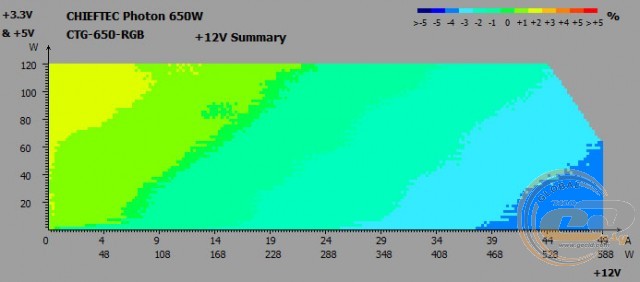

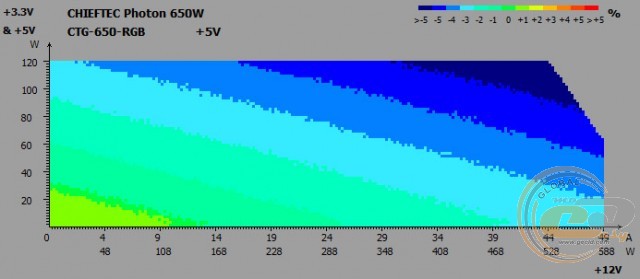

Під час крос-навантажувальних тестів на основних лініях живлення CHIEFTEC CTG-650C-RGB були зафіксовані так відхилення напруг:

  • лінія +3,3 В: від -4% до + 1%;
  • лінія +5 В: від <-5% до + 1%;
  • лінія +12В: від -4% до + 2%;

Групова стабілізація напруги дає про себе знати помітними просіданнями. Вихід за межі допустимого діапазону також був, але тільки на лінії +5В, і лише при високій комбінованому навантаженні.

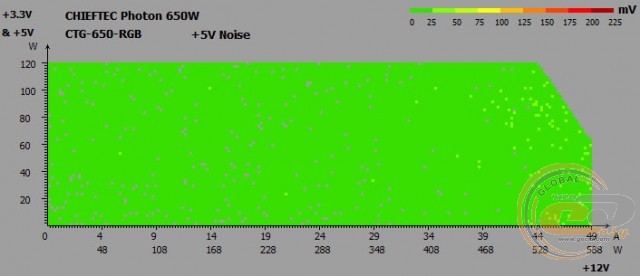

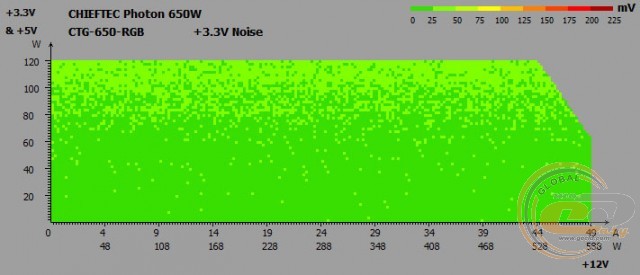

Шуми і пульсації у всьому діапазоні напруг

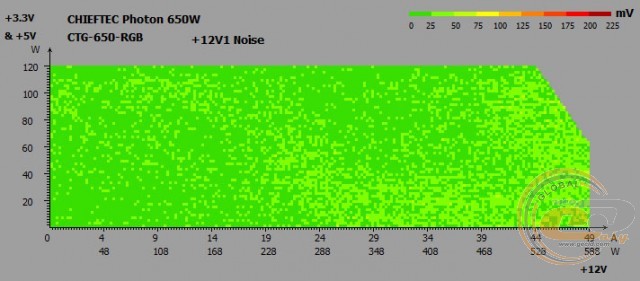

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

  • лінії +3,3В і +5В: 50 мВ;
  • лінія + 12В: 120 мВ.

CHIEFTEC PHOTON 650W

CHIEFTEC PHOTON 650W

CHIEFTEC PHOTON 650W

А ось із пульсаціями все відмінно - маємо значення до 50 мВ майже на всьому діапазоні, з рідкісними стрибками до 75 мВ на лінії +12В.

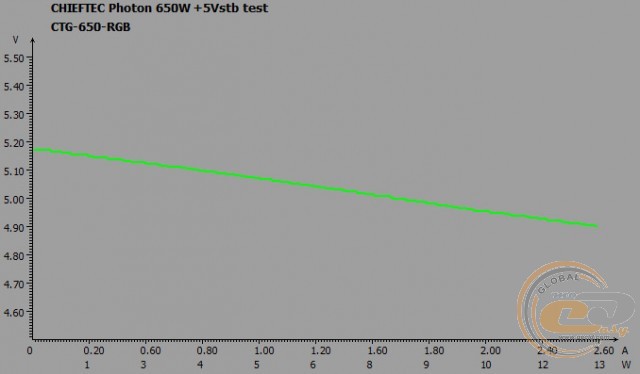

Чергова лінія живлення +5VSB

CHIEFTEC PHOTON 650W

Стан чергової лінії живлення CHIEFTEC CTG-650C-RGB не викликав ніяких зауважень. Залежно від навантаження напруга на ній змінюється в межах норми: від 5,17 до 4,9 В (від + 3,4% до -2%), не виходячи за рамки ±5%.

PFC

Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:

Навантаження, Вт

70

130

200

280

325

400

500

650

Навантаження*, %

11

20

31

43

50

62

77

100

PFC

0,83

0,92

0,96

0,97

0,98

0,98

0,99

0,99

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блоку живлення.

Схожу ситуацію маємо і з модулем APFC. Коефіцієнт PFC подолав позначку 0,9 при споживаній потужності в 130 Вт. Він досягав максимуму в 0,99 починаючи з 500 Вт.

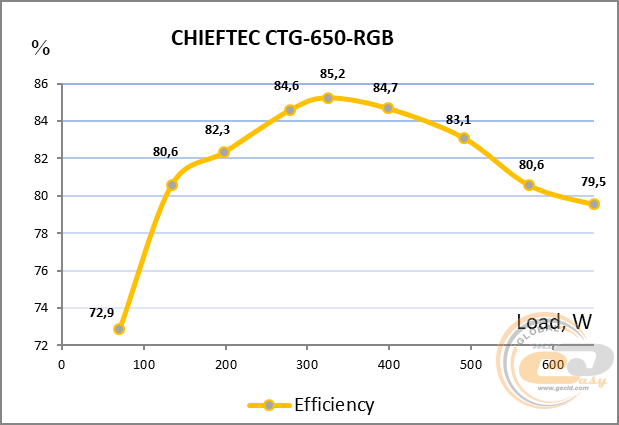

ККД

CHIEFTEC PHOTON 650W

Тест реальної ефективності при різних навантаженнях продемонстрував високий ККД CHIEFTEC CTG-650C-RGB, близький до вимог стандарту 80 PLUS Bronze. Так, при навантаженнях 20%, 50% і 100% від номінальної потужності ККД блока живлення перевищував 80%, 85% і 79% відповідно («бронзу» дають за 81%, 85% і 81%). На жаль, дістати заповітний ярличок заважає також підтримка тільки мереж 230 В.

Найбільш ефективним джерело виявилося при 50% навантаженні - в такому режимі вертушці доведеться розсіювати 48 Вт теплової потужності. Якщо ж навантажити пристрій на повну, то даний показник зростає до 133 Вт.

Система охолодження і температурний режим

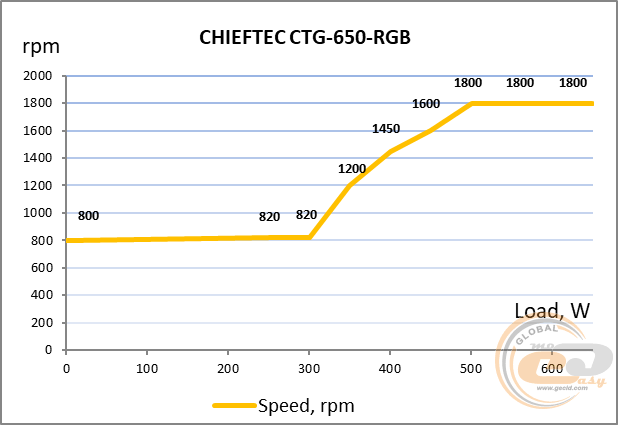

Побічно оцінити рівень шуму пристрою можна по швидкості обертання вентилятора при різній величині навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання і наступне збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання відзначені точками на графіку. При цьому температура навколишнього середовища для джерела живлення становила приблизно 27°С. Потрібно відзначити, що повітря всередині корпуса комп'ютера може бути куди гарячішим, зокрема, температура 40°С є цілком допустимою. У той же час сама навантаження, створюване комп'ютерною системою, носить змінний характер, що полегшує температурний режим джерела живлення.

CHIEFTEC PHOTON 650W

У першій половині діапазону навантаження ваші вуха будуть відчувати себе дуже комфортно. І лише при споживанні понад 400 Вт шум від джерела виділяється на тлі інших компонентів, однак дратівливим його не назвеш навіть при максимальному навантаженні.

Діапазон потужності

Рівень шуму

До 300 Вт

Дуже тихо

Від 300 до 400 Вт

Тихо

Від 400 до 650 Вт

Нижче середнього

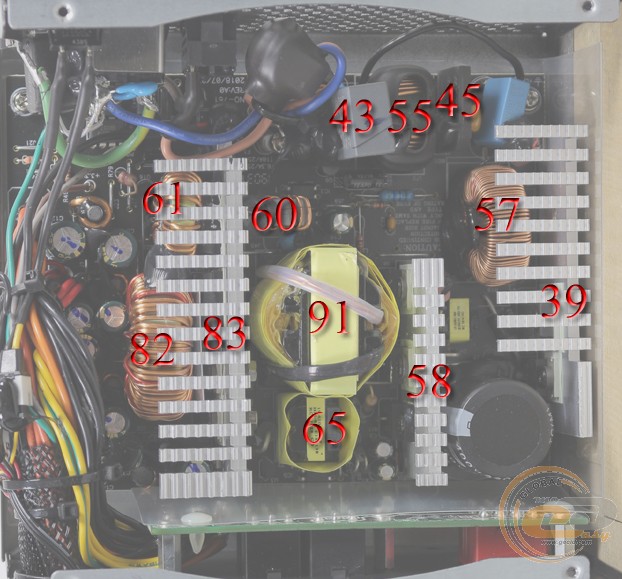

CHIEFTEC PHOTON 650W

Півгодини роботи при 600-ватному навантаженні показав високий нагрів головного трансформатора і деякі елементи вторинного перетворювача. Тому оптимальною для даного пристрою є конфігурація з трохи меншим навантаженням.

Сторонні шуми під час роботи блока живлення

Як показала практика, на всьому діапазоні номінальної потужності CHIEFTEC CTG-650C-RGB не відтворює додаткових шумів у вигляді дратівливого писку дроселів або характерного гудіння трансформатора.

OverLOAD

Навантаження на тестовану модель ми збільшували до 730 Вт (+12,3%). У такому режимі напруга на лінії +12В усе ще залишалася в нормі, а ось більш дрібні канали вже просідали нижче від допустимих значень.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи був задіяний потужний 6-ядерний процесор Intel Core i7-4960X в розгоні до 4,4 ГГц. Як відеоприскорювачі використовували Inno3D iChill GeForce GTX 1080 X3 і Palit GeForce RTX 2060 GamingPro.

Материнська плата

ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express)

Процесор

Intel Core i7-4960X (Socket LGA2011, 3,6 ГГц, L3 12 МБ) @4,4 ГГц, 1,3 В

Кулер

Thermalright TRUE Spirit 120M

Оперативна пам’ять

4 x DDR3-1333 4096 MБ Transcend PC3-10600

Відеокарта

Inno3D iChill GeForce GTX 1080 X3

Palit GeForce RTX 2060 GamingPro

Жорсткий диск

WD Caviar Blue 1 ТБ (WD10EALX)

Корпус

Spire SwordFin SP9007B з двома 120-мм вентиляторами

Ватметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Виміри проводилися в двох режимах: «Простий» і «Максимальне завантаження», яке створювалася за допомогою стрес-тесту AIDA64 CPU+GPUs. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, напруга на лініях живлення +12В, +5В і +3,3В фіксувалося за допомогою мультиметра MASTECH MY64.

В результаті виміру напруги живлення на вихідних лініях були отримані такі значення:



CHIEFTEC PHOTON 650W

CHIEFTEC PHOTON GOLD 750W

Режим

Величина, В

Відхилення, %

Величина, В

Відхилення, %

+12В

Idle

12,15

+1,3

12,20

+1,7

Burn

11,81

-1,6

12,16

+1,3

+5В

Idle

5,15

+3,0

5,14

+2,8

Burn

5,20

+4,0

5,05

+1,0

+3,3В

Idle

3,36

+1,8

3,41

+3,3

Burn

3,33

+0,9

3,35

+1,5

Вхідне енергоспоживання, Вт

Idle

94

92

Burn

592

548

На тлі старшого побратима новинка виглядає тьмяною, і йдеться не тільки про енергоспоживання. Так, групова стабілізація очікувано викликала перекіс напруг - у режимі навантаження значення на виході +5В підвищуються, а канал +12В просідає. Добре, що усе в межах норми.

Так, і не забувайте, про яку конфігурації йдеться: будь в системі всього одна відеокарта і процесор без розгону, просідань не було б взагалі. Але чи потрібен тоді 650-ватник?

Енергоспоживання в простої і в вимкненому стані комп'ютера

Енергоспоживання CHIEFTEC CTG-650C-RGB у вимкненому стані комп'ютера (3 Вт) і в режимі сну (8 Вт) відповідає показникам інших близьких по потужності рішень, які побували в нашій тестовій лабораторії.

Підсумки

Дуже складно підбивати підсумки, коли ціна пристрою достеменно невідома. Однак у випадку з блоком живлення CHIEFTEC PHOTON 650W (CTG-650C-RGB) усе гранично ясно - $75 і він ваш. У порівнянні з вічно актуальним CHIEFTEC CTG-650C підсвічування «потягнула» на $10, але насправді навіть всередині - це різні пристрої, хоча і з дуже схожою назвою.

Головною перевагою молодшого «фотона» є LED-підсвічування з можливістю синхронізації. Підтримується сумісність з материнськими платами ASRock, ASUS, GIGABYTE та MSI. І про всяк випадок виробник попередньо встановив цілих 17 динамічних режимів. Також радує частково модульна конструкція кабелів і помірна економія на компонентах.

З іншого боку, маємо підвищений нагрів внутрішніх вузлів. Та й групова стабілізація напруги у CHIEFTEC PHOTON 650W чревата просіданнями, хоча самі значення залишалися в межах норми. Тому протестований раніше CHIEFTEC PHOTON GOLD 750W і його 650-версія виглядають привабливіше за рахунок більшої енергоефективності та «позитивних» вихідних показників. Особливо беручи до уваги порівняно невелику різницю в ціні.

Переваги:

  • хороший рівень ККД (майже дотягує до 80 PLUS Bronze);
  • наявність запасу по потужності (до +12%);
  • дуже низькі пульсації;
  • наявність низки захистів;
  • частково модульне підключення кабелів;
  • надійний гідродинамічний підшипник у вентилятора;
  • низьке енергоспоживання в режимі сну і в вимкненому стані комп'ютера;
  • активний метод компенсації реактивної потужності;
  • RGB-підсвічування вертушки з попередньо встановленими профілями і можливістю синхронізації.

Особливості:

  • тайванські конденсатори;
  • робота тільки в мережах 230В;
  • пара каналів +12В.

Недоліки:

  • підвищене нагрівання деяких компонентів;
  • групова стабілізація живлення з усіма наслідками, що випливають.

tested

Автор: Олесь Пахолок
Переклад:
Лілія Масюк

Висловлюємо подяку компанії CHIEFTEC за наданий для тестування блок живлення.
