Огляд блока живлення CHIEFTEC PHOTON 650W: заощадити або доплатити?

Нещодавно протестоване джерело CHIEFTEC PHOTON GOLD 750W виявилося не таким «золотим», як очікувалося, але все ж він демонструє дуже високий ККД (до 92%) з усіма наслідками, що випливають: низьким нагріванням комплектуючих і комфортним шумовим фоном.

CHIEFTEC PHOTON 650W

А ось блок живлення CHIEFTEC PHOTON 650W (CTG-650C-RGB), який також доступний і в 750-ватному виконанні, обіцяє більш скромний дизайн, платформу і ціну. Хоча напевно і у нього знайдеться чимало спільного зі старшим GOLD-рішенням. У першу чергу це стосується підсвічування - приставка «RGB» обіцяє буйство фарб із можливістю синхронізації. Ну а в іншому ... Подивимося!

Специфікація

Модель

CHIEFTEC PHOTON 650W (CTG-650C-RGB)

Тип

ATX12V v2.3

Максимальна потужність, Вт

650

Потужність каналом +12В, Вт

585

Потужність ліній +3,3В и +5В, Вт

120

Кількість ліній +12В

2

Максимальний вихідний струм каналу +3,3В, А

22

Максимальний вихідний струм каналу +5В, А

22

Максимальний вихідний струм каналу +12В1, А

26

Максимальний вихідний струм каналу +12В2, А

26

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

2,5

Вхідна напруга, В

230

Частота, Гц

50

Вхідний струм, А

6,3

ККД, %

<85

Сертифікований 80 PLUS

Немає

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

>90

PCIe-роз'єми

4 (6+2-контактні)

Модульний

Частково

Розміри вентилятора, мм

120 х 120 х 25

Захисти

OPP, UVP, OVP, SCP, SIP

Розміри, мм

140 х 150 х 87

Маса, кг

2,14

Гарантія, місяців

24

Сайт виробника

CHIEFTEC

Сторінка продукту

Упаковка і комплект постачання

На коробці помістилася інформація про 650- і 750-ватні рішення лінійки. Причому тут можна дізнатися значно більше того, що може цікавити простого пересічного покупця.

CHIEFTEC PHOTON 650W

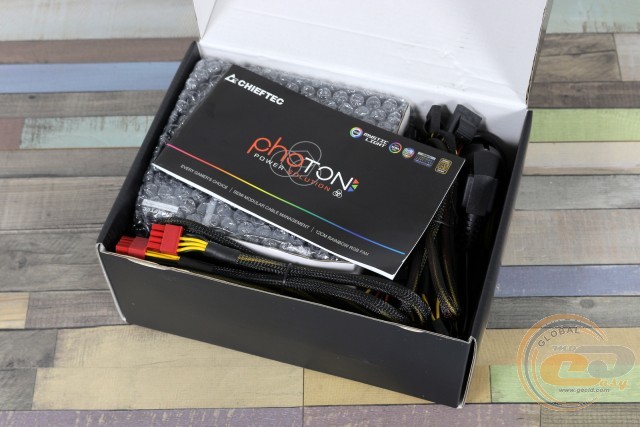

Саме джерело поміщене в антистресову (для пристрою і власника) упаковку.

CHIEFTEC PHOTON 650W

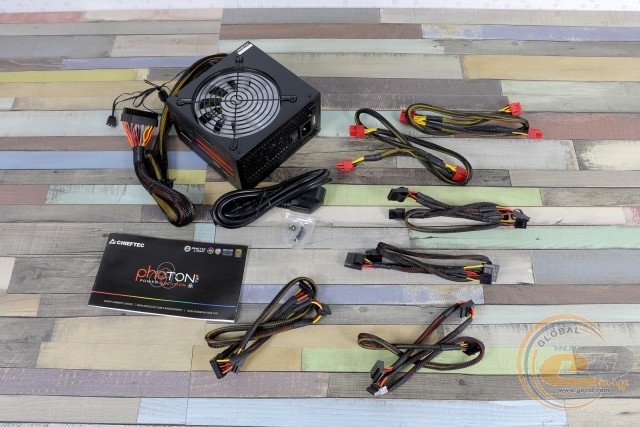

Скромна комплектація відповідає порівняно бюджетній спрямованості пристрою. У цілому маємо:

  • мережевий шнур живлення;
  • гвинти для кріплення БЖ усередині корпуса;
  • кабелі, що відстібаються;
  • інструкція для користувача.

Зовнішній вигляд

CHIEFTEC PHOTON 650W

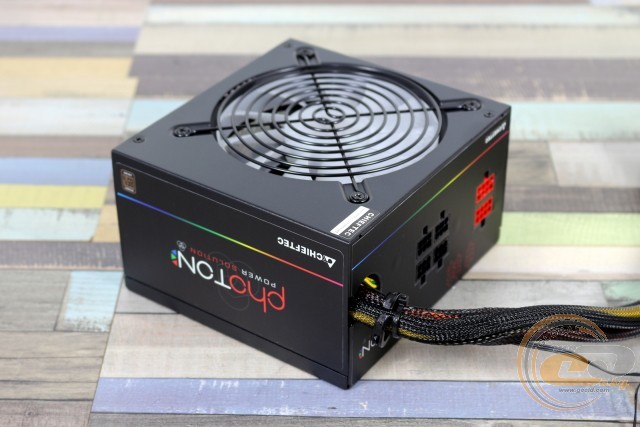

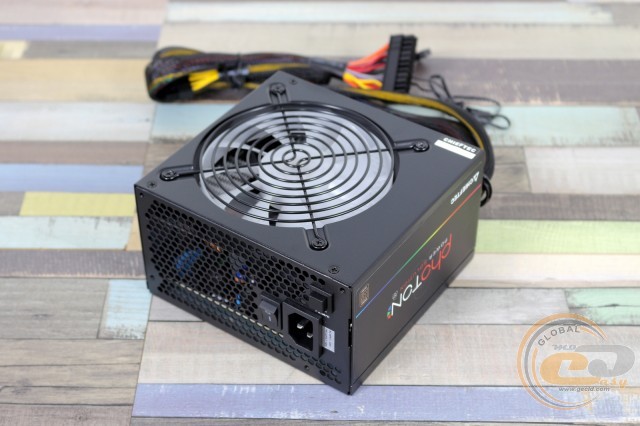

Чорний матовий корпус із сіткою типу «гриль» нагадує близького родича в особі блока живлення CHIEFTEC CTG-650C, який ми протестували незадовго до «кінця світу» в далекому 2012-му.

CHIEFTEC PHOTON 650W

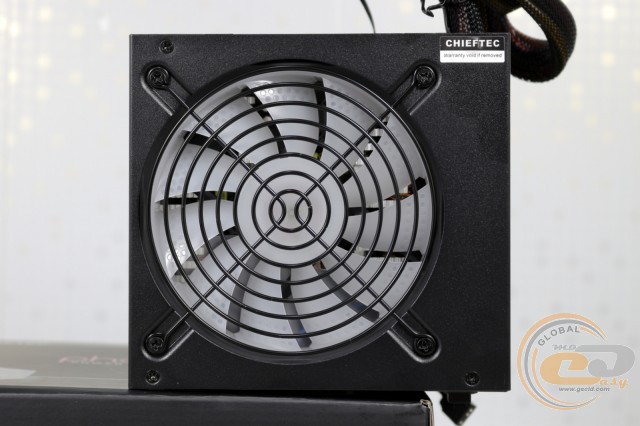

Крім упаковки і наклейок, змінам піддався також попелер - блідо-біла крильчатка натякає на наявність підсвічування. Відразу відзначимо ще дві особливості: пухирці ближче до зовнішньої боковини лопатей і об'єднує кільце по зовнішній боковині пропелера. Чого тільки не зробиш заради краси ... і, сподіваємося, ефективності.

Чотири гвинтики з'єднують дві панелі CHIEFTEC PHOTON 650W між собою. Ну і куди ж без гарантійної наклейки - щоб все було по-чесному.

CHIEFTEC PHOTON 650W

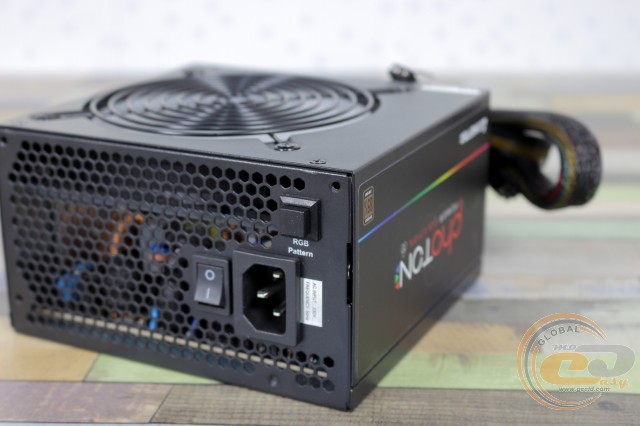

Отвори у вигляді сот, вхідний роз'єм і вимикач доповнені ще однією кнопкою. Довге її натискання дозволяє ввімкнути або вимкнути підсвічування вентилятора.

Усього блок живлення має 17-ма динамічними режимами світіння. Ілюмінацію можна синхронізувати з іншими компонентами завдяки підтримці технологій ASRock Polychrome, ASUS Aura Sync, GIGABYTE RGB Fusion і MSI Mystic Light.

Дві з трьох наклейок повідомляють про технічні можливості пристрою. Тут застосовується пара ліній +12В, загальна потужність яких дорівнює 585 Вт (90% від максимальної) - непряма вказівка на використання групової стабілізації напруг. Для більш дрібних каналів +3,3В і +5В відведено 120 Вт, що є звичним показником. А у 750-ватника дане значення становить 130 Вт.

CHIEFTEC PHOTON 650W

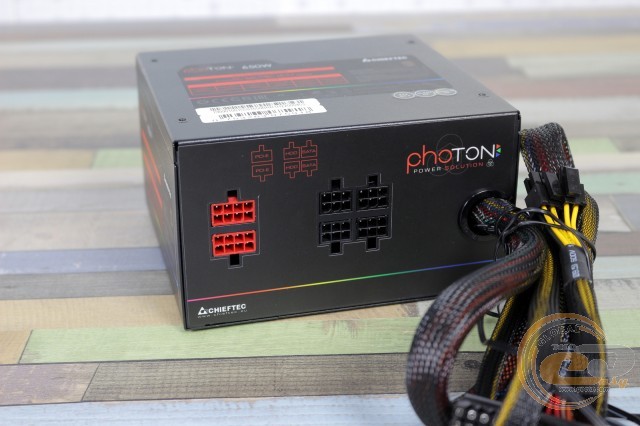

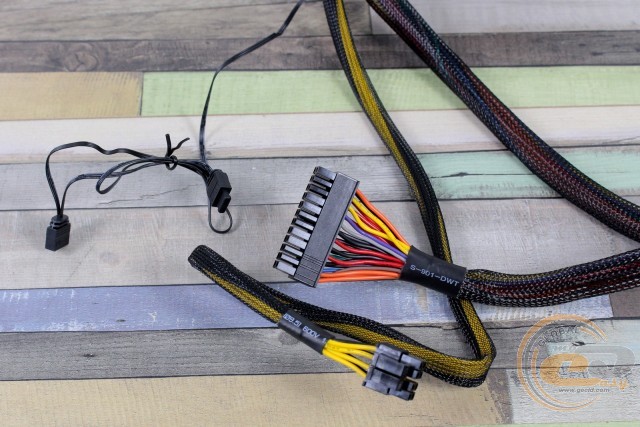

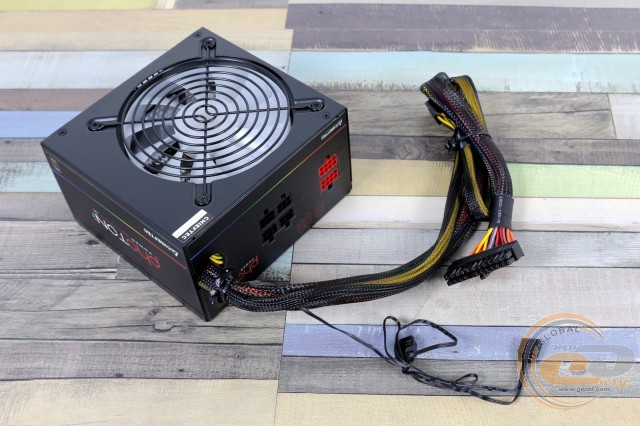

Безпосередньо з корпуса блока живлення CHIEFTEC CTG-650C-RGB виведені необхідні в будь-якій системі 20+4-контактний ATX і 4+4-контактний ATX12V, а також дріт для синхронізації LED-підсвічування. Усі інші кабелі можна під'єднати в міру потреб. До речі, у всіх випадках маємо звичайні круглі дроти, заховані в нейлонове обплетення.

CHIEFTEC PHOTON 650W

Для підключення пари відеокарт є чотири роз'єми PCIe в 6+2-контактному виконанні. Та й для шести SATA-накопичувачів і жменьки периферії також є все необхідне. Основні кабелі мають середню довжину, а ось периферійним дротам запасу все ж не вистачає.

Повна конфігурація системи кабелів виглядає так:

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

Кабелі, що виведені напряму з блоку живлення

20+4-контактний ATX

1

55

4+4-контактний ATX12V

1

60

RGB LED

1

55-65

Модульні роз’єми

два 6+2-контактних PCIe

2

55-70

три SATA

2

45-60-75

два PATA + один FDD

1

45-60-75

CHIEFTEC PHOTON 650W

З підключенням проблем не буде - всі конектори підписані, а також мають різну кількість і форму контактів. Впорається навіть недосвідчений користувач.

Внутрішня будова

CHIEFTEC PHOTON 650W

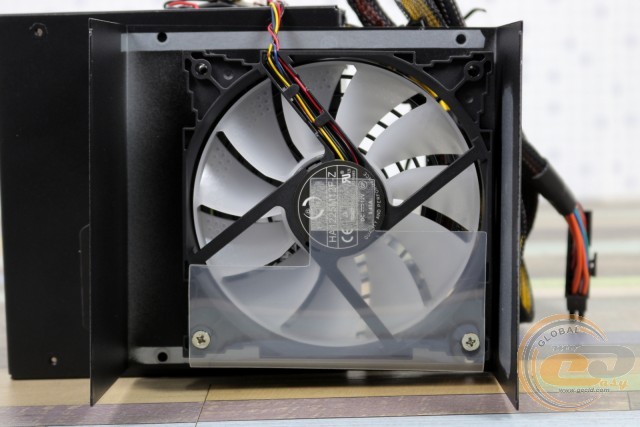

На упаковці зазначено наявність LED-підсвічування вертушки, але скромно замовчується тип підшипника. Судячи з маркування HONG HUA HA1225M12F-Z, тут застосовується надійне гідродинамічне рішення, яке ми вже бачили всередині низки недешевих джерел живлення Seasonic. Потужність у 5,4 Вт також аналогічна - вентилятор споживає 0,45 А струму при напрузі 12 В.

CHIEFTEC PHOTON 650W

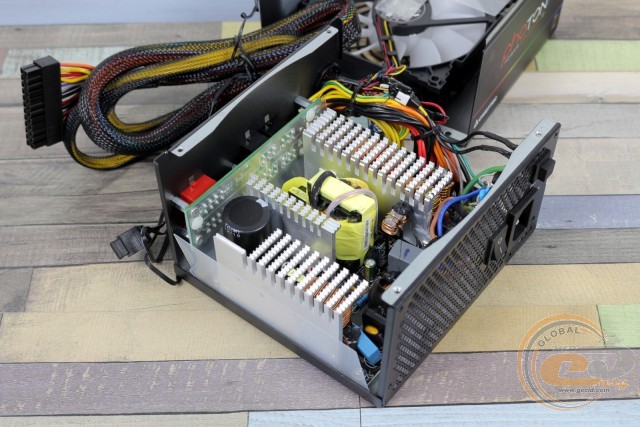

Пасивне відведення здійснюється трьома алюмінієвими радіаторами. Скоро дізнаємося, як вони справляються зі своїм завданням.

CHIEFTEC PHOTON 650W CHIEFTEC PHOTON 650W

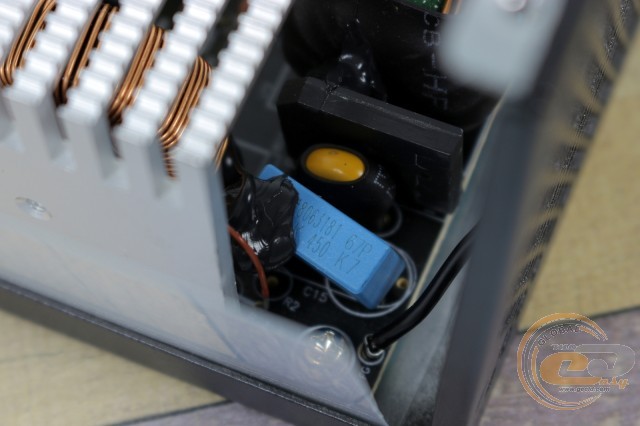

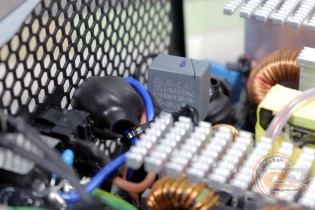

А поки перейдемо до схемотехніки. Помістити начинку 650-Вт БЖ в компактний 140-мм корпус було непросто. Наприклад, одному з конденсаторів EMI-фільтра не знайшлося місця на друкованій платі, тому він підноситься над іншими компонентами вузла. Однак у наявності всі необхідні ємності і котушки, що безумовно радує.

CHIEFTEC PHOTON 650W

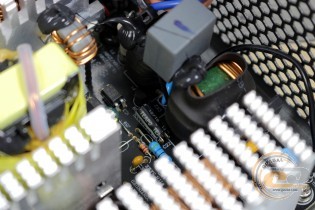

Діодна збірка позбавлена радіатора. Таке рішення можна зрозуміти, враховуючи порівняно невеликий робочий струм 6,3 А.

CHIEFTEC PHOTON 650W

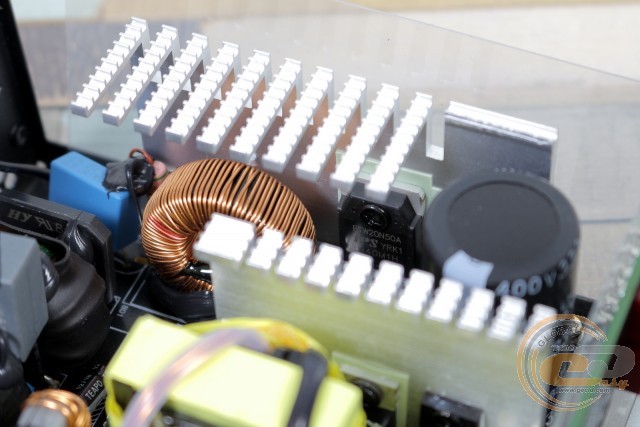

А ось силові елементи вузла активного коректора коефіцієнта потужності (APFC) отримали додатковий охолоджувач.
