Огляд блока живлення ASUS ROG STRIX 650W GOLD: без компромісів

Компанія ASUS набрала хороший старт на ринку комп'ютерних блоків живлення. Перші моделі потужністю 1200 і 850 Вт порадували не тільки «платиновим» ККД, але також відмінними вихідними показниками, низьким нагріванням внутрішніх елементів і дизайном.

ASUS ROG STRIX 650W GOLD

Але завоювати вагому частку ринку тільки двома дорогими джерелами вельми непросто, і в хід пішли більш доступні рішення. Сьогодні ми познайомимося з 650-ватним блоком живлення ASUS ROG STRIX 650W GOLD. Крім нього, у продажу з'явилися версії потужністю 550 і 750 Вт, але особливих відмінностей між ними не передбачається. Давайте подивимося, чим знаменита тайванська компанія може похвалитися в сегменті «золотих» пристроїв.

Специфікація

Модель

ASUS ROG STRIX 650W GOLD

(ROG-STRIX-650G, RSSS03-650G1)

Тип

ATX12V

Максимальна потужність, Вт

650

Потужність по каналу + 12В, Вт

648

Потужність ліній +3,3В и +5В, Вт

100

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

20

Максимальний вихідний струм каналу +5В, А

20

Максимальний вихідний струм каналу +12В, А

54

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3,0

Вхідна напруга, В

100 − 240

ККД, %

До 90

Сертифікований 80PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

>90

PCIe-роз'ємів

4 (6+2-контактні)

Модульний

Да

Розміри вентилятора, мм

135 х 135 х 25

Тип підшипника вентилятора

Подвійний шарикопідшипник (2 Ball Bearing)

Захисти

OPP, OVP, UVP, OCP, OTP, SCP

Розміри (Д х Ш х В), мм

160 х 150 х 86

Вага, кг

1,75

Гарантія, років

10

Сайт виробника

ASUS

Сторінка продукту

Упаковка і комплект постачання

Почнемо з упаковки. Красива червоно-чорна коробка обіцяє 10 років гарантії, що було характерно також для старших рішень. А це побічно вказує на впевненість ASUS високої якості своєї продукції. Також тут маємо перелік основних переваг, таблицю специфікації і список конекторів.

ASUS ROG STRIX 650W GOLD

ASUS ROG STRIX 650W GOLD

Комплектація рясніє як звичними елементами, так і великою кількістю бонусів:

  • мережевий шнур живлення;
  • кабелі, що підключаються;
  • мішечок для зберігання дротів, що не використовуються;
  • гвинти для кріплення БЖ всередині корпуса;
  • інструкція для користувача;
  • багаторазові стяжки-липучки;
  • комплект одноразових стяжок;
  • магнітний логотип ROG і набір наклейок.

Останніх вистачить, щоб обклеїти не тільки системник, але і холодильник зі смартфоном.

Зовнішній вигляд

ASUS ROG STRIX 650W GOLD

Хоча зовні ASUS ROG STRIX 650W виглядає скромніше, ніж старші рішення, він залишається добре впізнаваним і все так же виділяється з чорної маси.

ASUS ROG STRIX 650W GOLD

Родзинкою в його дизайні є довгасті отвори над вентилятором, із виділеними куточками в тій же площині. Сам же 135-мм пропелер отримав більш вигнуті лопаті і логотип лінійки.

ASUS ROG STRIX 650W GOLD

Більш звична тильна боковина має отвори в формі сот, вимикач і роз'єм живлення - все це ми з вами вже бачили десятки разів. А ось перемикач «0 dB Fan», що перекочував зі старших джерел, порадує аматорів пасивної роботи системи охолодження при невисоких навантаженнях.

ASUS ROG STRIX 650W GOLD ASUS ROG STRIX 650W GOLD

Крім логотипів і написів, боковини також рівно наполовину усіяні круглими отворами. Але ефективність їх роботи під питанням, оскільки за ними розташована прозора пластина, що стримує надходження свіжого повітря. Що ж, хоча б красиво.

ASUS ROG STRIX 650W GOLD

А ось і наклейка! Зовсім не дивує наявність єдиної лінії +12 В потужністю 648 Вт (99,7% від номіналу), а також максимум 100 Вт для більш дрібних каналів +3,3 і +5 В (по 20 А на кожен). Усе-таки 80 PLUS Gold, як-ніяк.

ASUS ROG STRIX 650W GOLD

Усі кабелі у ASUS ROG-STRIX-650G є знімними, що не вплинуло на габарити пристрою - маємо цілком звичні 160 х 150 х 86 мм.

Багатожильні ATX, ATX12V і PCIe представлені наборами круглих дротів у нейлоновому обплетенні, а периферійні кабелі виконані у вигляді більш зручних в шлейфів. Усі вони мають звичний калібр 18 AWG (1,024 мм в діаметрі з площею перетину 0,823 мм 2) і більш ніж достатню довжину.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина до роз'єма (роз'ємів), см

20+4-контактний ATX

1

60

4+4-контактний ATX12V

2

100

два 6+2-контактні PCIe

2

65-80

Чотири SATA

1

45-60-70-85

Чотири SATA

1

40-55-70-85

три PATA

1

45-55-70

Основні конектори живлення представлені 20+4-контактним ATX і парою 4+4-контактних ATX12V. Останні будуть живити навіть Hi-End-системи на базі платформ AMD Socket TR4 і Intel Socket LGA2066. Є також чотири роз'єми PCIe в 6+2-контактному виконанні для підключення пари відеокарт. А для периферії в цілому маємо вісім SATA і три PATA на трьох окремих дротах.

ASUS ROG STRIX 650W GOLD

Усі роз'єми на корпусі підписані і мають різну форму контактів конекторів, тому проблем з підключенням бути не повинно.

Внутрішня будова

Заглянемо під кришку ASUS ROG STRIX 650W? А тут все не так просто.

ASUS ROG STRIX 650W GOLD

Якщо відкрутити чотири гвинти на верхній панелі (один із них із гарантійною наклейкою), то її можна зняти разом із боковинами. Але вентилятор прикручений до іншої частини конструкції!

ASUS ROG STRIX 650W GOLD

Ну да ладно, крутимо-вертимо два гвинти в тій же площині і чотири біля вихідних конекторів - і тільки тепер отримуємо доступ до всіх нутрощів джерела. Почнемо з пропелера.

ASUS ROG STRIX 650W GOLD

Модель Everflow FB14025BH ми бачимо вперше. Це 135-мм вентилятор на основі пари шарикопідшипників, що забезпечують належну його роботу протягом усього терміну експлуатації. Енергоспоживання становить 7,2 Вт (12 В при 0,6 А), а діапазон частоти обертання в нашому разі виявився на рівні 790 - 1500 об/хв. Не обійшлося і без прозорої пластини для оптимізації потоку повітря.

Деякої неординарності зовнішності вентилятора надає кільце, яке з'єднує лопаті по зовнішньому контуру - Axial-tech Fan Design від ASUS в наявності.

ASUS ROG STRIX 650W GOLD

Для пасивного охолодження ASUS ROG STRIX 650W використовуються фірмові радіатори, які в черговий раз нагадують про відому лінійку. З їх допомогою охолоджуються ключові компоненти: діодні збірки, силові елементи модуля APFC, первинного та вторинного ланцюга. У наступному розділі обов'язково розповімо про рівень ефективності їх роботи, а поки досліджуємо схемотехнику.

ASUS ROG STRIX 650W GOLD

Вхідний електромагнітний фільтр набраний у повному складі, необхідному для повноцінної його роботи. Маємо пару дроселів, два X- і чотири Y-конденсатори (половина яких розпаяна на платі біля вхідного роз'єму), запобіжник і варістор.

ASUS ROG STRIX 650W GOLD

Пара діодних збірок притулилася по обидва боки окремого охолоджувача, який справді не такий і великий - просто верхню його грань зробили довгою, щоб було місце для логотипу. Його розміри цілком достатні для виконання поставленої мети.

ASUS ROG STRIX 650W GOLD

Уже більш габаритний елемент охолоджує складові вузла APFC: пару транзисторів від німецької компанії Infineon і діод. Ну а великий дросель змістився трохи вглиб плати, ближче до конденсатора.

ASUS ROG STRIX 650W GOLD

До речі, про останнє. Він представлений високотемпературним рішенням від відомого японського бренду Hitachi ємністю 470 мкФ - цілком хороший показник для 650-ватника.

ASUS ROG STRIX 650W GOLD

Два невеликих радіатори поселили по парі транзисторів GPT10N50G первинного ланцюга живлення. Згідно з відомостями на упаковці, застосовуються елементи з низьким опором переходу стік-витік (Rds), що має позитивно позначитися на ККД і нагріванні компонентів.

ASUS ROG STRIX 650W GOLD

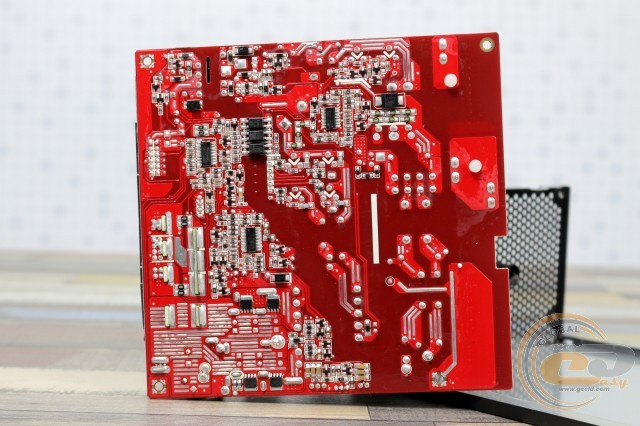

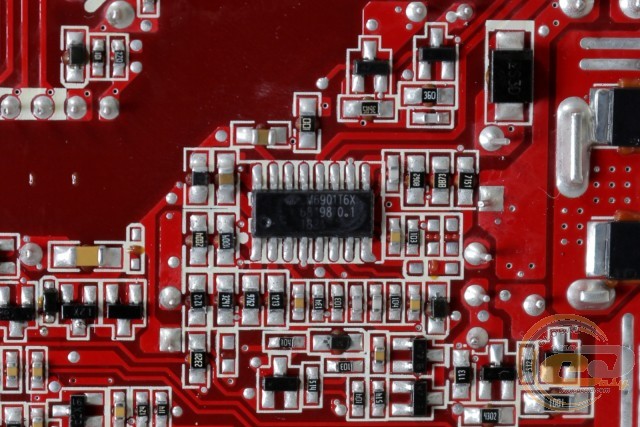

Управляє їх перемиканням ШІМ-контролер CM6901T6X, розпаяний на звороті плати.

ASUS ROG STRIX 650W GOLD

У цій же площині знаходяться транзистори вторинного ланцюга.

ASUS ROG STRIX 650W GOLD

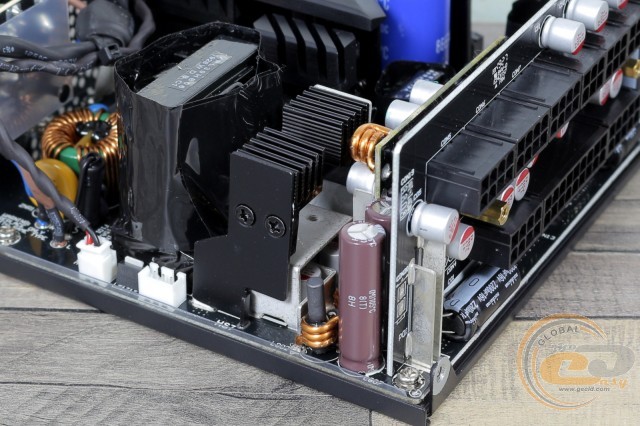

Для їх охолодження використовуються пластини і радіатори біля головного трансформатора.

ASUS ROG STRIX 650W GOLD

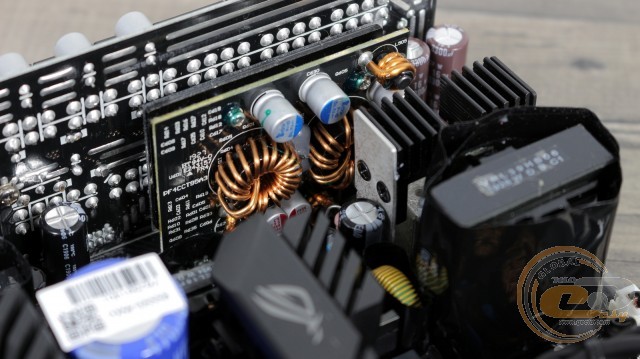

Молодші канали +3,3 і +5 В виходять за допомогою DC-DC-перетворення. Для цього встановлена ​​дочірня плата.

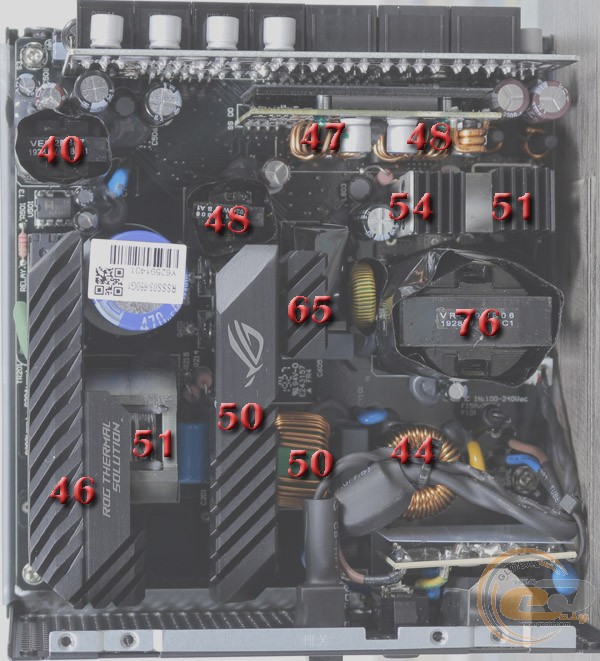

Кілька слів хотілося б написати про конденсатори в вузлі фільтрації і не тільки. По всьому джерелу ми зустріли тільки елементи від відомих японських брендів: Nichicon, Nippon Chemi-con та Rubycon, а також твердотільні рішення. Ну і всюди маємо високотемпературні серії, де нам вдалося розгледіти.

ASUS ROG STRIX 650W GOLD

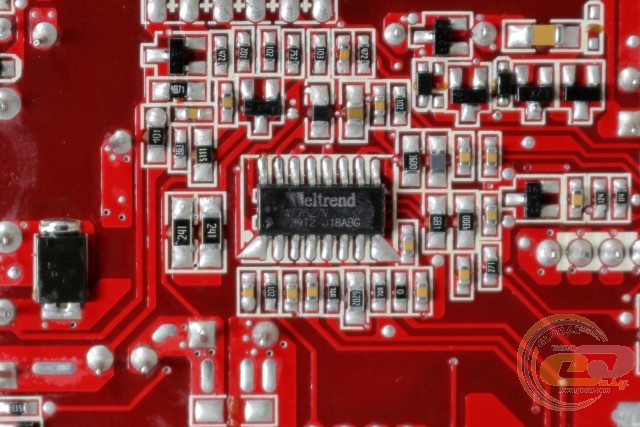

Мікросхема-супервайзер Weltrend WT7527V реалізує повний набір захистів:

  • захист від підвищеної вихідної напруги (OVP);
  • захист від зниженої вихідної напруги (UVP);
  • захист від короткого замикання (SCP);
  • захист від перевантаження з потужності (OPP);
  • захист від перевантаження зі струму кожного каналу (OCP);
  • захист від перегріву (OTP).

Крос-навантажувальні характеристики

Настав час дізнатися, як все побачене вище показує себе на практиці. Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

ASUS ROG STRIX 650W GOLD

ASUS ROG STRIX 650W GOLD

ASUS ROG STRIX 650W GOLD

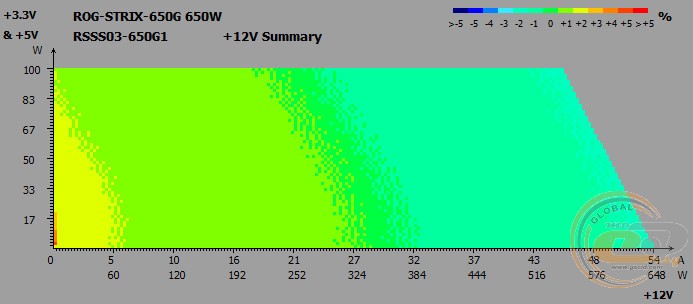

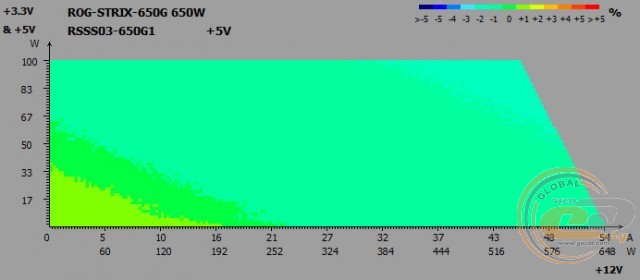

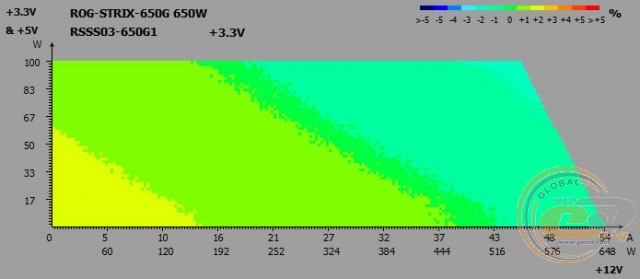

Під час крос-навантажувальних тестів на основних лініях живлення ASUS ROG STRIX 650G були зафіксовані відхилення:

  • лінія +3,3 В: від -2% до +2%;
  • лінія +5 В: від -2% до +1%;
  • лінія +12В: від -2% до +2%.

На всіх каналах маємо зразкові показники, далекі від граничних. Дуже добре, йдемо далі.

Шуми і пульсації у всьому діапазоні напруг

Для стандарту ATX12V передбачені допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

  • лінії +3,3 В і +5 В: 50 мВ;
  • лінія +12В: 120 мВ.

ASUS ROG STRIX 650W GOLD

ASUS ROG STRIX 650W GOLD

ASUS ROG STRIX 650W GOLD

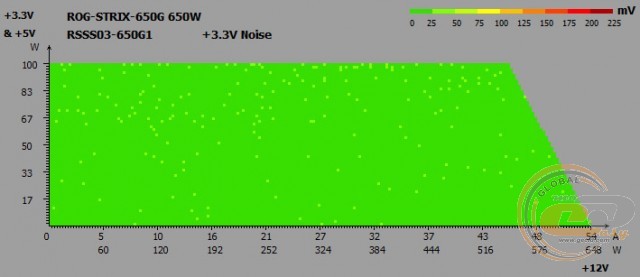

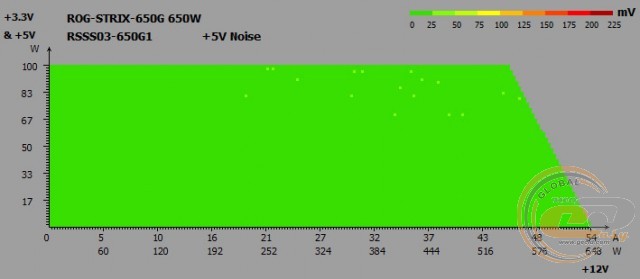

З пульсаціями також ніяких проблем - переважно маємо значення до 25 мВ, із рідкісними стрибками до 50 мВ. Для молодших ліній це хороші показники, а для 12-вольтової - і зовсім відмінні.

Чергова лінія живлення + 5VSB

ASUS ROG STRIX 650W GOLD

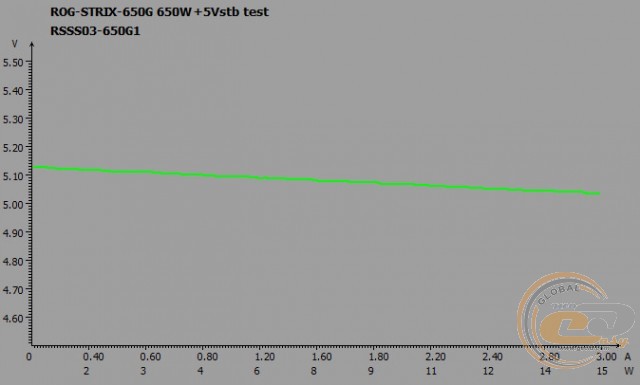

Стан чергової лінії живлення в блоці ASUS ROG-STRIX-650G зауважень не викликав. Залежно від навантаження напруга на ній змінюється в допустимих межах: від 5,13 до 5,03 В (від 2,6% до 0,6%), не виходячи за рамки ±5%.

PFC

Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:

Навантаження, Вт

70

115

130

200

330

430

500

600

650

Навантаження*, %

11

18

20

31

51

66

77

92

100

PFC

0,81

0,88

0,91

0,94

0,96

0,97

0,98

0,98

0,98

Навантаження* − навантаження у відсотковому співвідношенні до номінальної потужності блока живлення.

Модуль APFC блока живлення хороший. При споживаній потужності в 130 Вт коефіцієнт PFC досяг 0,91, що і було потрібно відповідно до стандарту 80PLUS Gold (0,9 при 50% навантаженні). Максимальне ж значення (0,98) зафіксовано при навантаженні 500 Вт і вище.

ККД

ASUS ROG STRIX 650W GOLD

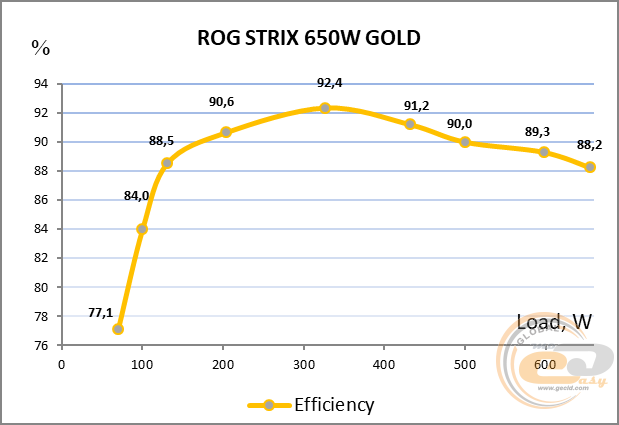

Тест реальної ефективності при різних навантаженнях підтвердив відповідність моделі ASUS ROG STRIX 650W стандарту 80PLUS Gold для напруги 230 В. При навантаженні 20%, 50% і 100% від номінальної потужності ККД блока живлення перевищував за 88%, 92% і 88% відповідно.

Найбільш ефективним джерело виявився при навантаженні від 170 до 500 Вт - у цьому діапазоні ККД перевищує за 90%, а пропелеру доведеться розсіювати від 17 до 50 Вт теплової потужності. Наприклад, у номінальному режимі (650 Вт) даний показник складе 77 Вт. Більш того, до 25 Вт тепла БЖ здатний «віддавати» у повністю пасивному режимі, але про це далі.

Система охолодження і температурний режим

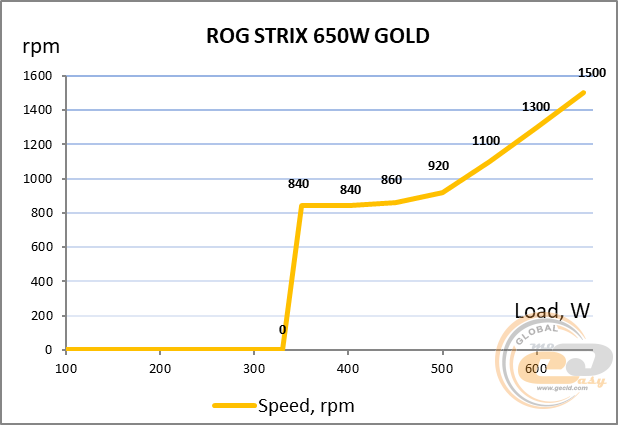

Побічно оцінити рівень шуму пристрою можна за швидкістю обертання вентилятора при різній величині навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання і наступне збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання відзначені точками на графіку. При цьому температура навколишнього середовища для джерела живлення становила приблизно 27°С. Потрібно відзначити, що повітря всередині корпуса комп'ютера може бути куди гарячішим, зокрема, температура 40°С є цілком допустимим. У той же час саме навантаження, створюване комп'ютерною системою, носить змінний характер, що полегшує температурний режим джерела живлення.

ASUS ROG STRIX 650W GOLD

Перемикач на тильній панелі ASUS ROG STRIX 650W GOLD дозволяє активувати гібридний режим роботи СО, в якому вентилятор до певного моменту не буде обертатися зовсім. У нашому разі пропелер стартував при навантаженні 330 Вт, і до позначки 500 Вт він працював дуже тихо. Потім шум від його обертання залишався тихим. І навіть при навантаженні 600 Вт і вище (швидкість понад 1300 об/хв) шум не перевищує середнього рівня, усе ще залишаючись комфортним.

Якщо потреби в напівпасивну режимі ви не бачите, тоді одним натисканням кнопки на тильній панелі можна активувати пропелер навіть при мінімальному енергоспоживанні. Частота його обертання складе дуже тихі 790 об/хв.

ASUS ROG STRIX 650W GOLD

Для вух приємно, а для компонентів? Самим гарячим вузлом традиційно став головний трансформатор. Але він прогрівся всього до 76°C, що є дуже хорошим показником. З іншими елементами взагалі ніяких проблем не передбачається.

Сторонні шуми під час роботи блока живлення

Як показала практика, на всьому діапазоні номінальної потужності ASUS ROG STRIX 650W не відтворює додаткових шумів у вигляді дратівливого писку дроселів або характерного гудіння трансформатора. Це дуже важливо для пристрою з гібридною роботою СО.

OverLOAD

Навантаження на тестовану модель ми збільшували до 780 Вт (+20%), а вихідні показники все ще залишалися в нормі. На цьому ми заспокоїлися і перейшли до тестів на реальній системі.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи задіяний потужний 6-ядерний процесор Intel Core i7-4960X у розгоні до 4,4 ГГц. В якості відеоприскорювачів ми використали моделі ASUS ROG Strix GeForce RTX 2080 Ti OC edition і Palit GeForce RTX 2060 SUPER GP OC.

Материнська плата

ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express)

Процесор

Intel Core i7-4960X (Socket LGA2011, 3,6 ГГц, L3 12 МБ) @ 4,4 ГГц, 1,3 В

Кулер

Thermalright TRUE Spirit 120M

Оперативна пам'ять

4 x DDR3-1333 4096 MБ Transcend PC3-10600

Відеокарти

ASUS ROG Strix GeForce RTX 2080 Ti OC edition

Palit GeForce RTX 2060 SUPER GamingPro OC

Жорсткий диск

WD Caviar Blue 1 ТБ (WD10EALX)

Корпус

Spire SwordFin SP9007B з двома 120-мм вентиляторами

Ватметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Виміри проводилися в двох режимах: «Простій» і «Максимальне завантаження», яке створювалося за допомогою стрес-тесту FPU GPUs в AIDA64. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, а напруга на лініях живлення 12В, 5В і 3,3 фіксувалося мультиметром MASTECH MY64.

У результаті виміру напруги живлення на вихідних лініях були отримані такі значення:

Джерело

ASUS ROG STRIX 650W

Super Flower LEADEX III Gold 650W

Deepcool DQ850-M

Режим

Величина, В

Відхилення, %

Величина, В

Відхилення, %

Величина, В

Відхилення, %

+12В

Idle

12,27

+2,3

12,28

+2,3

12,04

+0,3

Burn

12,42

+3,5

12,36

+3,0

12,08

+0,7

+5В

Idle

5,07

+1,4

5,10

+2,0

5,07

+1,4

Burn

5,14

+2,8

5,11

+2,2

5,13

+2,6

+3,3В

Idle

3,40

+3,0

3,34

+1,2

3,37

+2,1

Burn

3,41

+3,3

3,40

+3,0

3,44

+4,2

Вхідне енергоспоживання, Вт

Idle

96

93

95

Burn

690

674

676

І тут ASUS ROG-STRIX-650G не вдарив обличчям у бруд транзисторами. Повна відсутність осідань для кінцевого користувача означає високу стабільність роботи системи. Ну а відхилення, як і в тестах КНХ, були незначними: від +1,4% до +3,3% при допуску в ±5%.

Нагадаємо, що в даному разі йдеться про систему з парою відеокарт і процесором у розгоні. Якщо говорити в будь-якій збірці з одним графічним адаптером, то даний блок живлення запросто дозволить побалуватися оверклокінгом усіх компонентів або залишити запас для комфорту вух.

Енергоспоживання в простої і в вимкненому стані комп'ютера

Енергоспоживання блока живлення ASUS ROG STRIX 650W у вимкненому стані (3 Вт) комп'ютера і в  режимі сну (7 Вт) відповідає показникам інших близьких з потужності рішень, які побували в нашій тестовій лабораторії.

Підсумки

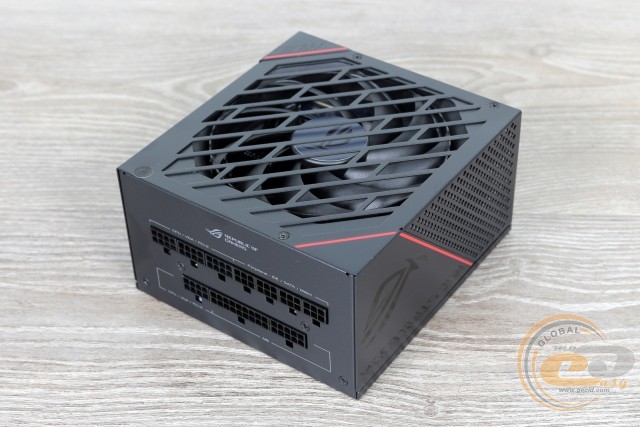

ASUS ROG STRIX 650W GOLD

Завжди добре, коли є з чого вибирати. Завдяки новому напрямку компанії ASUS з'явилися блоки живлення, що створюють конкуренцію вже встановленим на ринку рішень. Функціонально ASUS ROG STRIX 650W GOLD (ROG-STRIX-650G) не виділяється будь-якими інноваціями, як це було у разі зі старшими «платиновими» моделями. Але він може похвалитися деякими родзинками в плані зовнішнього дизайну і внутрішньої платформи, що виділяє його на загальному тлі. Ну і 10 років гарантії обов'язково сподобаються новому власнику, адже нерідко блок живлення переживає кілька поколінь процесорів та відеокарт. У цьому йому допоможуть виключно японські конденсатори з високотемпературних серій і вентилятор на основі надійних подвійних шарикопідшипників.

Якщо ж говорити про вихідні показники, то у нас залишилися тільки позитивні враження. Напруги на реальній конфігурації завжди були «в плюсі», немає зайвих пульсацій, ККД тримається на обіцяному рівні 80PLUS Gold, а 20%-е перевантаження далося джерелу досить легко. Про перегрів компонентів можна не переживати - до критичних значень ще є солідний запас. Сама система охолодження не потривожить зайвим шумом, а при навантаженні до 50% у гібридному режимі роботи пропелер і зовсім застигне на місці в очікуванні підвищення активності.

У результаті ASUS ROG STRIX 650W цілком можна радити до покупки, а єдиним «але» для більшості потенційних покупців стане не менш «золотий» цінник - близько $160. Але якщо на GeForce RTX 2080 SUPER або щось близько того гроші у вас знайдуться, то доплатити за якісне живлення своєї улюблениці навряд чи буде обтяжливо.

Переваги:

  • впізнаваний дизайн із фірмовими рисами;
  • високий рівень ККД (80PLUS Gold);
  • гідний запас з потужності (більше 20%);
  • сучасна схемотехніка з використанням DC-DC-перетворювачів;
  • відмінний стан напруги на лініях живлення +12В, +5В і +3,3В;
  • відсутність осідань напруг при підключенні до потужної конфігурації;
  • дуже низькі пульсації;
  • наявність всіх видів захистів;
  • можливість роботи в широкому діапазоні мережевої напруги;
  • активний метод компенсації реактивної потужності;
  • низьке енергоспоживання в режимі сну і в вимкненому стані комп'ютера;
  • повністю модульна система кабелів;
  • наявність чотирьох 6+2-контактних роз'ємів PCIe;
  • дуже ефективна система охолодження з гібридним режимом роботи;
  • тихий вентилятор на подвійному кульковому підшипнику;
  • використання виключно японських електролітів;
  • активний метод компенсації реактивної потужності;
  • 10 років гарантії.

quality

Автор: Олесь Пахолок
Переклад:
Лілія Масюк

Висловлюємо подяку компанії ASUS за наданий для тестування блок живлення.
