Огляд блока живлення ASUS ROG STRIX 650W GOLD: без компромісів

Компанія ASUS набрала хороший старт на ринку комп'ютерних блоків живлення. Перші моделі потужністю 1200 і 850 Вт порадували не тільки «платиновим» ККД, але також відмінними вихідними показниками, низьким нагріванням внутрішніх елементів і дизайном.

ASUS ROG STRIX 650W GOLD

Але завоювати вагому частку ринку тільки двома дорогими джерелами вельми непросто, і в хід пішли більш доступні рішення. Сьогодні ми познайомимося з 650-ватним блоком живлення ASUS ROG STRIX 650W GOLD. Крім нього, у продажу з'явилися версії потужністю 550 і 750 Вт, але особливих відмінностей між ними не передбачається. Давайте подивимося, чим знаменита тайванська компанія може похвалитися в сегменті «золотих» пристроїв.

Специфікація

Модель

ASUS ROG STRIX 650W GOLD

(ROG-STRIX-650G, RSSS03-650G1)

Тип

ATX12V

Максимальна потужність, Вт

650

Потужність по каналу + 12В, Вт

648

Потужність ліній +3,3В и +5В, Вт

100

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

20

Максимальний вихідний струм каналу +5В, А

20

Максимальний вихідний струм каналу +12В, А

54

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3,0

Вхідна напруга, В

100 − 240

ККД, %

До 90

Сертифікований 80PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

>90

PCIe-роз'ємів

4 (6+2-контактні)

Модульний

Да

Розміри вентилятора, мм

135 х 135 х 25

Тип підшипника вентилятора

Подвійний шарикопідшипник (2 Ball Bearing)

Захисти

OPP, OVP, UVP, OCP, OTP, SCP

Розміри (Д х Ш х В), мм

160 х 150 х 86

Вага, кг

1,75

Гарантія, років

10

Сайт виробника

ASUS

Сторінка продукту

Упаковка і комплект постачання

Почнемо з упаковки. Красива червоно-чорна коробка обіцяє 10 років гарантії, що було характерно також для старших рішень. А це побічно вказує на впевненість ASUS високої якості своєї продукції. Також тут маємо перелік основних переваг, таблицю специфікації і список конекторів.

ASUS ROG STRIX 650W GOLD

ASUS ROG STRIX 650W GOLD

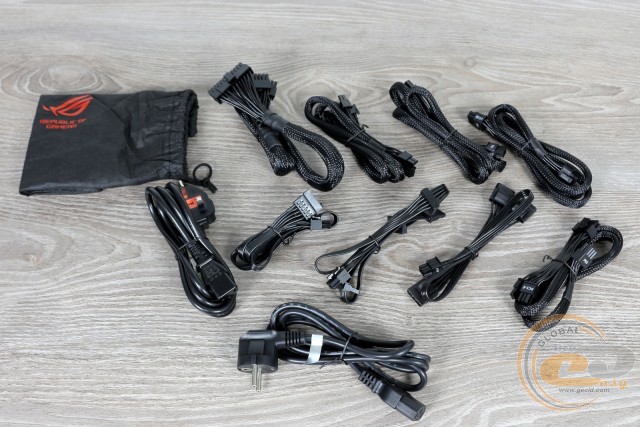

Комплектація рясніє як звичними елементами, так і великою кількістю бонусів:

  • мережевий шнур живлення;
  • кабелі, що підключаються;
  • мішечок для зберігання дротів, що не використовуються;
  • гвинти для кріплення БЖ всередині корпуса;
  • інструкція для користувача;
  • багаторазові стяжки-липучки;
  • комплект одноразових стяжок;
  • магнітний логотип ROG і набір наклейок.

Останніх вистачить, щоб обклеїти не тільки системник, але і холодильник зі смартфоном.

Зовнішній вигляд

ASUS ROG STRIX 650W GOLD

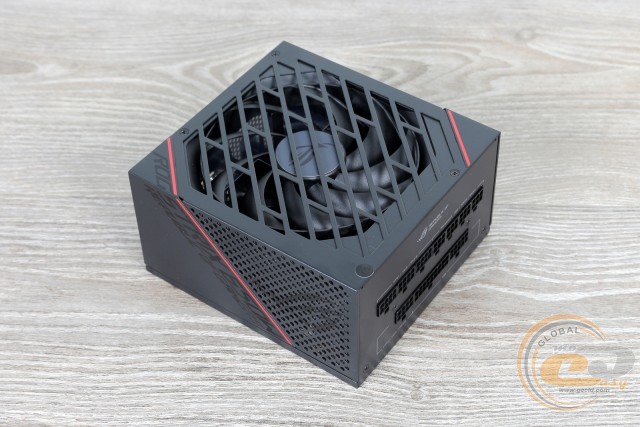

Хоча зовні ASUS ROG STRIX 650W виглядає скромніше, ніж старші рішення, він залишається добре впізнаваним і все так же виділяється з чорної маси.

ASUS ROG STRIX 650W GOLD

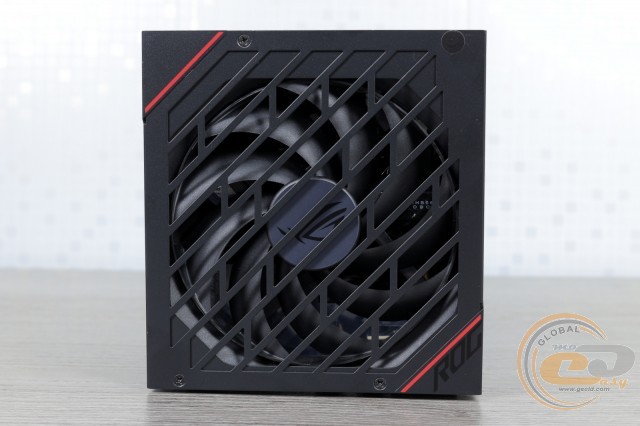

Родзинкою в його дизайні є довгасті отвори над вентилятором, із виділеними куточками в тій же площині. Сам же 135-мм пропелер отримав більш вигнуті лопаті і логотип лінійки.

ASUS ROG STRIX 650W GOLD

Більш звична тильна боковина має отвори в формі сот, вимикач і роз'єм живлення - все це ми з вами вже бачили десятки разів. А ось перемикач «0 dB Fan», що перекочував зі старших джерел, порадує аматорів пасивної роботи системи охолодження при невисоких навантаженнях.

ASUS ROG STRIX 650W GOLD ASUS ROG STRIX 650W GOLD

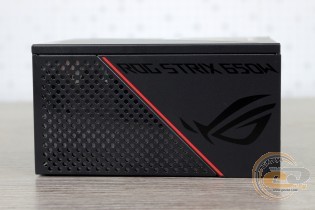

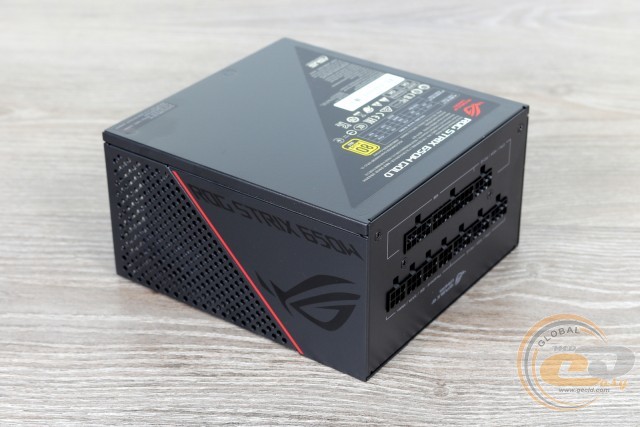

Крім логотипів і написів, боковини також рівно наполовину усіяні круглими отворами. Але ефективність їх роботи під питанням, оскільки за ними розташована прозора пластина, що стримує надходження свіжого повітря. Що ж, хоча б красиво.

ASUS ROG STRIX 650W GOLD

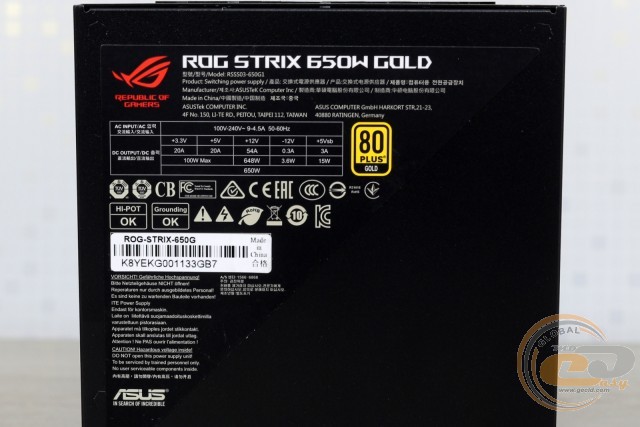

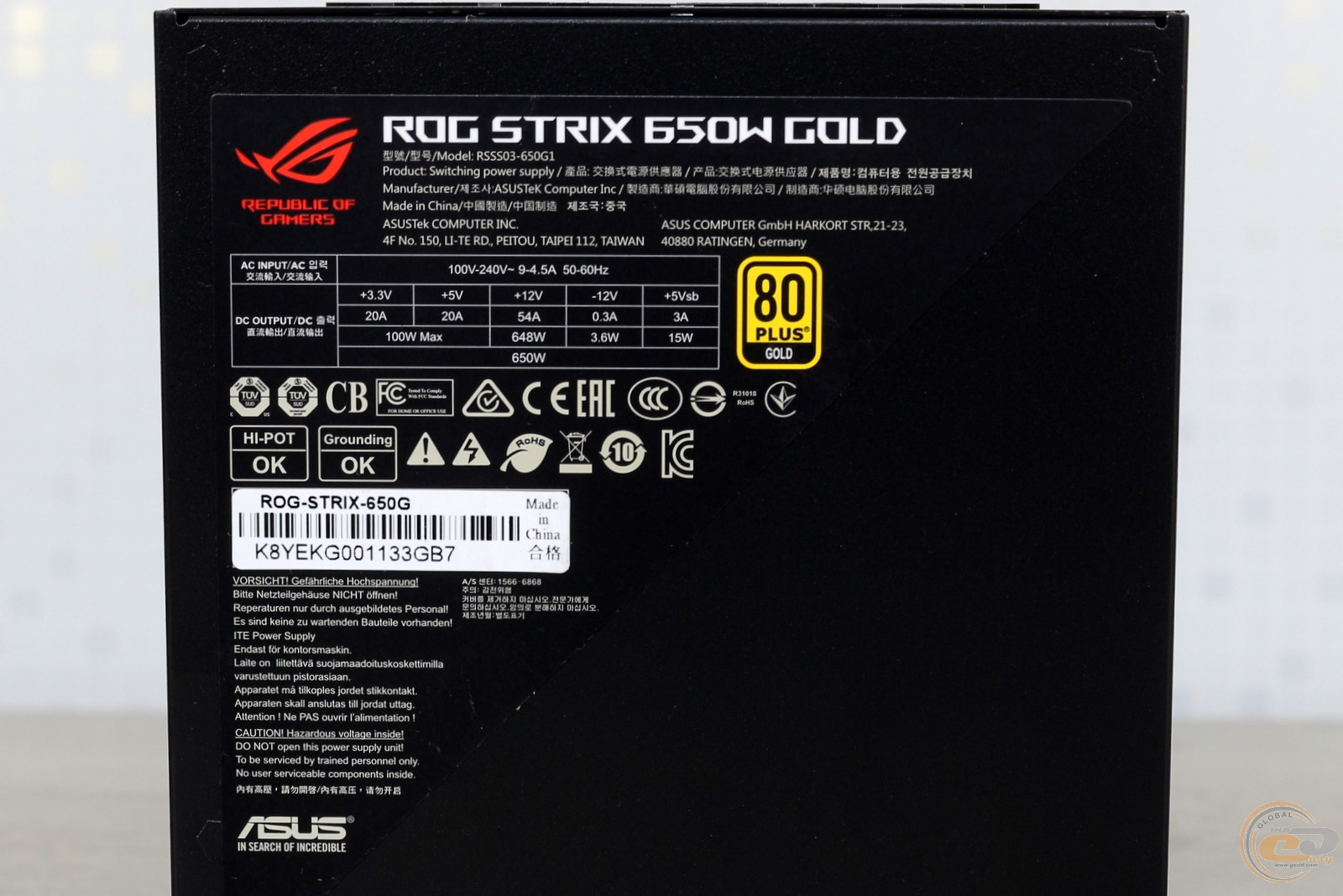

А ось і наклейка! Зовсім не дивує наявність єдиної лінії +12 В потужністю 648 Вт (99,7% від номіналу), а також максимум 100 Вт для більш дрібних каналів +3,3 і +5 В (по 20 А на кожен). Усе-таки 80 PLUS Gold, як-ніяк.

ASUS ROG STRIX 650W GOLD

Усі кабелі у ASUS ROG-STRIX-650G є знімними, що не вплинуло на габарити пристрою - маємо цілком звичні 160 х 150 х 86 мм.

Багатожильні ATX, ATX12V і PCIe представлені наборами круглих дротів у нейлоновому обплетенні, а периферійні кабелі виконані у вигляді більш зручних в шлейфів. Усі вони мають звичний калібр 18 AWG (1,024 мм в діаметрі з площею перетину 0,823 мм 2) і більш ніж достатню довжину.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина до роз'єма (роз'ємів), см

20+4-контактний ATX

1

60

4+4-контактний ATX12V

2

100

два 6+2-контактні PCIe

2

65-80

Чотири SATA

1

45-60-70-85

Чотири SATA

1

40-55-70-85

три PATA

1

45-55-70

Основні конектори живлення представлені 20+4-контактним ATX і парою 4+4-контактних ATX12V. Останні будуть живити навіть Hi-End-системи на базі платформ AMD Socket TR4 і Intel Socket LGA2066. Є також чотири роз'єми PCIe в 6+2-контактному виконанні для підключення пари відеокарт. А для периферії в цілому маємо вісім SATA і три PATA на трьох окремих дротах.

ASUS ROG STRIX 650W GOLD

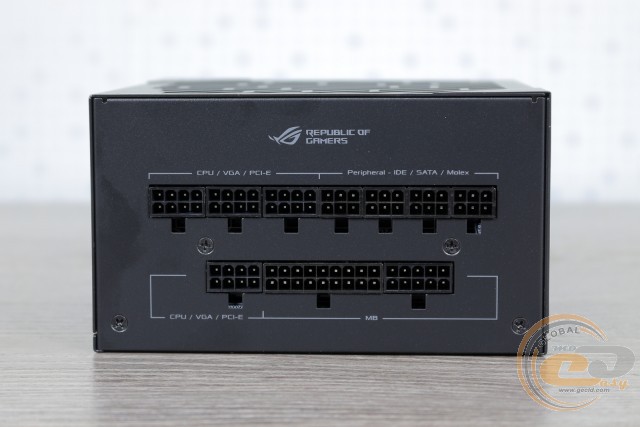

Усі роз'єми на корпусі підписані і мають різну форму контактів конекторів, тому проблем з підключенням бути не повинно.

Внутрішня будова

Заглянемо під кришку ASUS ROG STRIX 650W? А тут все не так просто.

ASUS ROG STRIX 650W GOLD

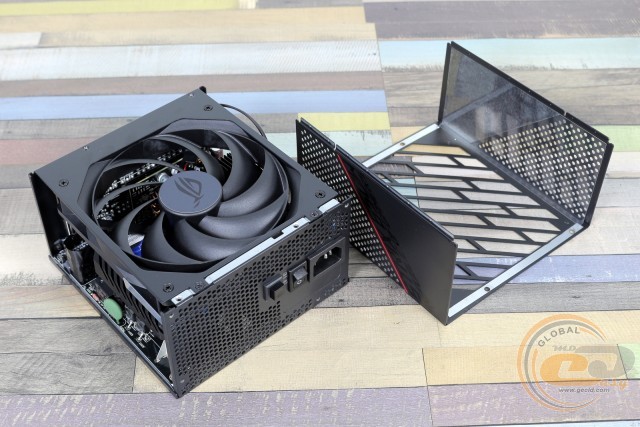

Якщо відкрутити чотири гвинти на верхній панелі (один із них із гарантійною наклейкою), то її можна зняти разом із боковинами. Але вентилятор прикручений до іншої частини конструкції!

ASUS ROG STRIX 650W GOLD

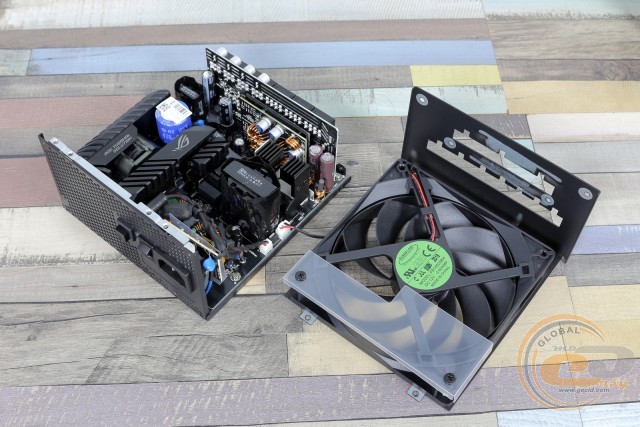

Ну да ладно, крутимо-вертимо два гвинти в тій же площині і чотири біля вихідних конекторів - і тільки тепер отримуємо доступ до всіх нутрощів джерела. Почнемо з пропелера.

ASUS ROG STRIX 650W GOLD

Модель Everflow FB14025BH ми бачимо вперше. Це 135-мм вентилятор на основі пари шарикопідшипників, що забезпечують належну його роботу протягом усього терміну експлуатації. Енергоспоживання становить 7,2 Вт (12 В при 0,6 А), а діапазон частоти обертання в нашому разі виявився на рівні 790 - 1500 об/хв. Не обійшлося і без прозорої пластини для оптимізації потоку повітря.

Деякої неординарності зовнішності вентилятора надає кільце, яке з'єднує лопаті по зовнішньому контуру - Axial-tech Fan Design від ASUS в наявності.

ASUS ROG STRIX 650W GOLD

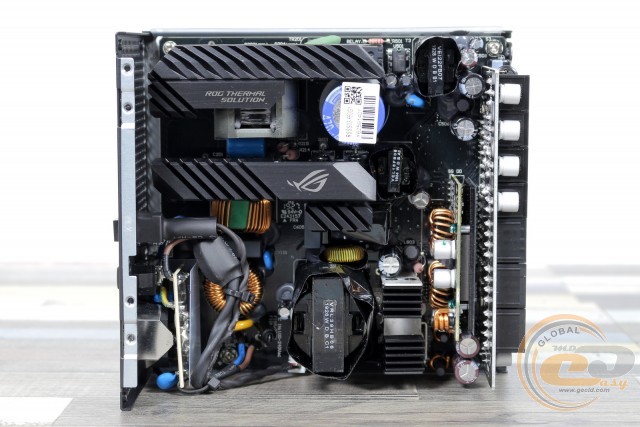

Для пасивного охолодження ASUS ROG STRIX 650W використовуються фірмові радіатори, які в черговий раз нагадують про відому лінійку. З їх допомогою охолоджуються ключові компоненти: діодні збірки, силові елементи модуля APFC, первинного та вторинного ланцюга. У наступному розділі обов'язково розповімо про рівень ефективності їх роботи, а поки досліджуємо схемотехнику.

ASUS ROG STRIX 650W GOLD

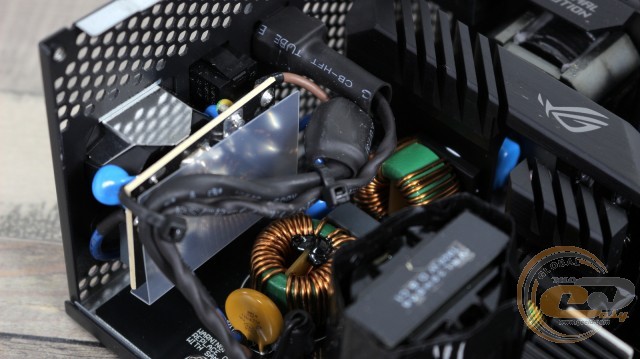

Вхідний електромагнітний фільтр набраний у повному складі, необхідному для повноцінної його роботи. Маємо пару дроселів, два X- і чотири Y-конденсатори (половина яких розпаяна на платі біля вхідного роз'єму), запобіжник і варістор.

ASUS ROG STRIX 650W GOLD

Пара діодних збірок притулилася по обидва боки окремого охолоджувача, який справді не такий і великий - просто верхню його грань зробили довгою, щоб було місце для логотипу. Його розміри цілком достатні для виконання поставленої мети.

ASUS ROG STRIX 650W GOLD

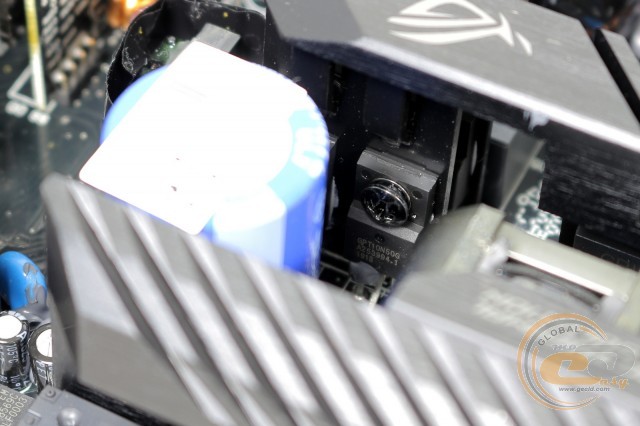

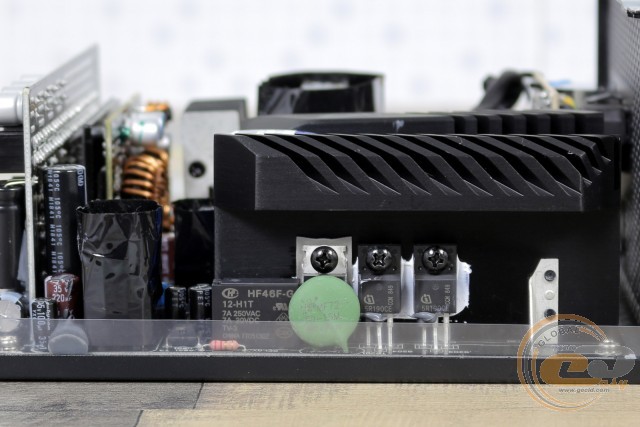

Уже більш габаритний елемент охолоджує складові вузла APFC: пару транзисторів від німецької компанії Infineon і діод. Ну а великий дросель змістився трохи вглиб плати, ближче до конденсатора.

ASUS ROG STRIX 650W GOLD

До речі, про останнє. Він представлений високотемпературним рішенням від відомого японського бренду Hitachi ємністю 470 мкФ - цілком хороший показник для 650-ватника.

ASUS ROG STRIX 650W GOLD

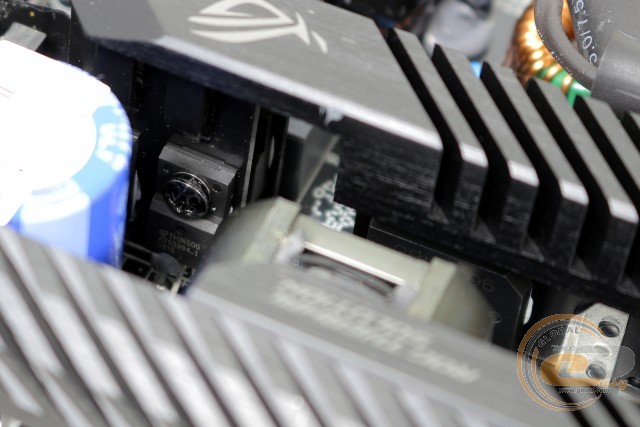

Два невеликих радіатори поселили по парі транзисторів GPT10N50G первинного ланцюга живлення. Згідно з відомостями на упаковці, застосовуються елементи з низьким опором переходу стік-витік (Rds), що має позитивно позначитися на ККД і нагріванні компонентів.
