Огляд MESH-системи ASUS ZenWiFi BQ16: по-максимуму

Якщо ви вже починаєте губитися в широкому асортименті MESH-систем ASUS ZenWiFi – не біда, маємо невеличкий орієнтир. Перша літера у назві модулі вказує на стандарт Wi-Fi: літера “B” відповідає найновішому 802.11be (Wi-Fi 7), а “X” — попередньому 802.11ax (Wi-Fi 6). Наступна за нею літера вказує на кількість підтримуваних частотних діапазонів: “D” – двохдіапазонна, “T” – тридіапазонна і “Q” – чотиридіапазонна система.

Озброївшись цими знаннями, легко зрозуміти, що ASUS ZenWiFi BQ16 — це чотиридіапазонний MESH-набір із підтримкою найсучаснішого стандарту Wi-Fi 7. Він відповідає класу BE25000, а кожен вузол може похизуватися двома 10-гігабітними мережевими портами, трьома 1-гігабітними й портом USB 3.0. Тож давайте порівняємо можливості даної системи з іншими схожими пристроями, які вже побували в наших допитливих руках.

Специфікація

Модель	ASUS ZenWiFi BQ16 (W-2-PK)
Тип	Чотиридіапазонна MESH-система
Клас пристрою	BE25000
Стандарти бездротового зв’язку	802.11a/b/g/n/ac/ax/be (Wi-Fi 7)
Підтримувані частотні діапазони	2,4 / 5 / 6 ГГц
Максимальна пропускна здатність	600 Мбіт/с (2,4 ГГц, 802.11n) 4333 Мбіт/с (1024QAM, 802.11ac) 1147 Мбіт/с (2,4 ГГц, 802.11ax) 4804 Мбіт/с (5 ГГц-1, 802.11ax) 4804 Мбіт/с (5 ГГц-2, 802.11ax) 4804 Мбіт/с (6 ГГц, 802.11ax)  1376 Мбіт/с (2,4 ГГц, 802.11be) 5764 Мбіт/с (5 ГГц-1, 802.11be) 5764 Мбіт/с (5 ГГц-2, 802.11be) 11529 Мбіт/с (6 ГГц, 802.11be)

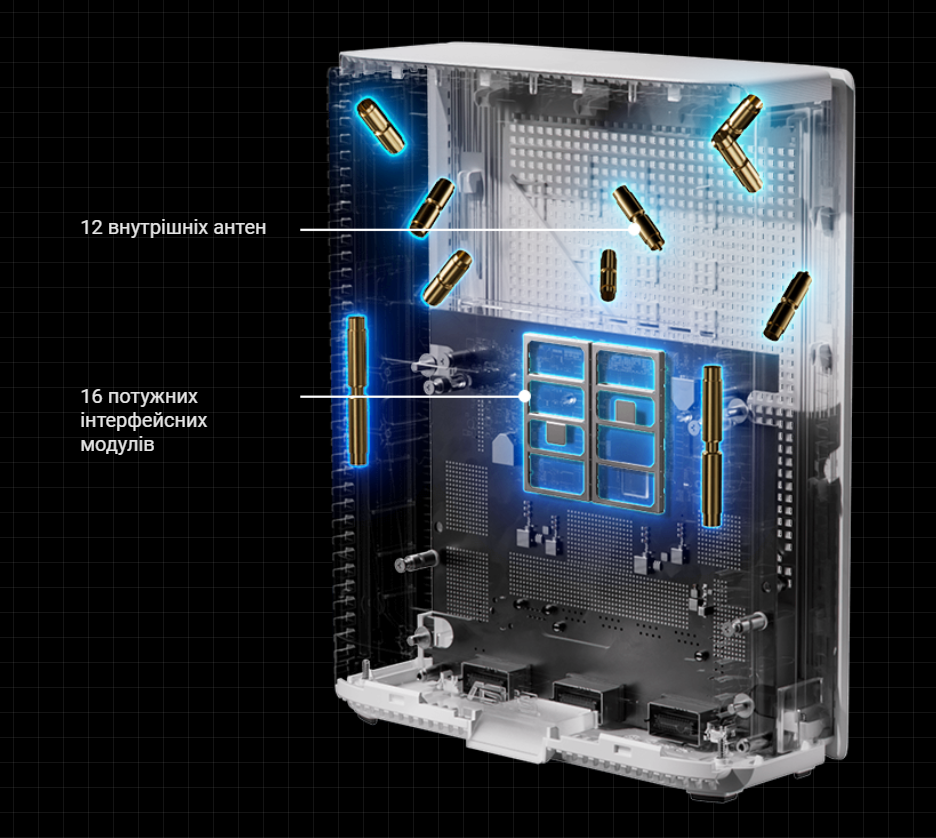

Антени кожного вузла	12 х внутрішні
Зовнішні інтерфейси кожного вузла	1 х 10GbE WAN/LAN 1 х 1GbE WAN/LAN 1 х 10GbE LAN 2 х 1GbE LAN 1 х USB 3.0
Процесор	4 ядра x 2,6 ГГц
Об’єм пам’яті оперативної / постійної	2048 МБ / 256 МБ
Кнопки	Power, Reset, WPS
Захист бездротової мережі	WPA/WPA2/WPA3
Підтримувані протоколи	IPv4, IPv6
Підтримувані блоки живлення	65 Вт (19,5 В, 3,33 А) 60 Вт (12 В, 5 А)
Розміри	177 х 218 х 72 мм
Маса	1341 г
Гарантія	3 роки
Сторінка пристрою	ASUS ZenWiFi BQ16
Сайт виробника	ASUS

Паковання та комплект постачання

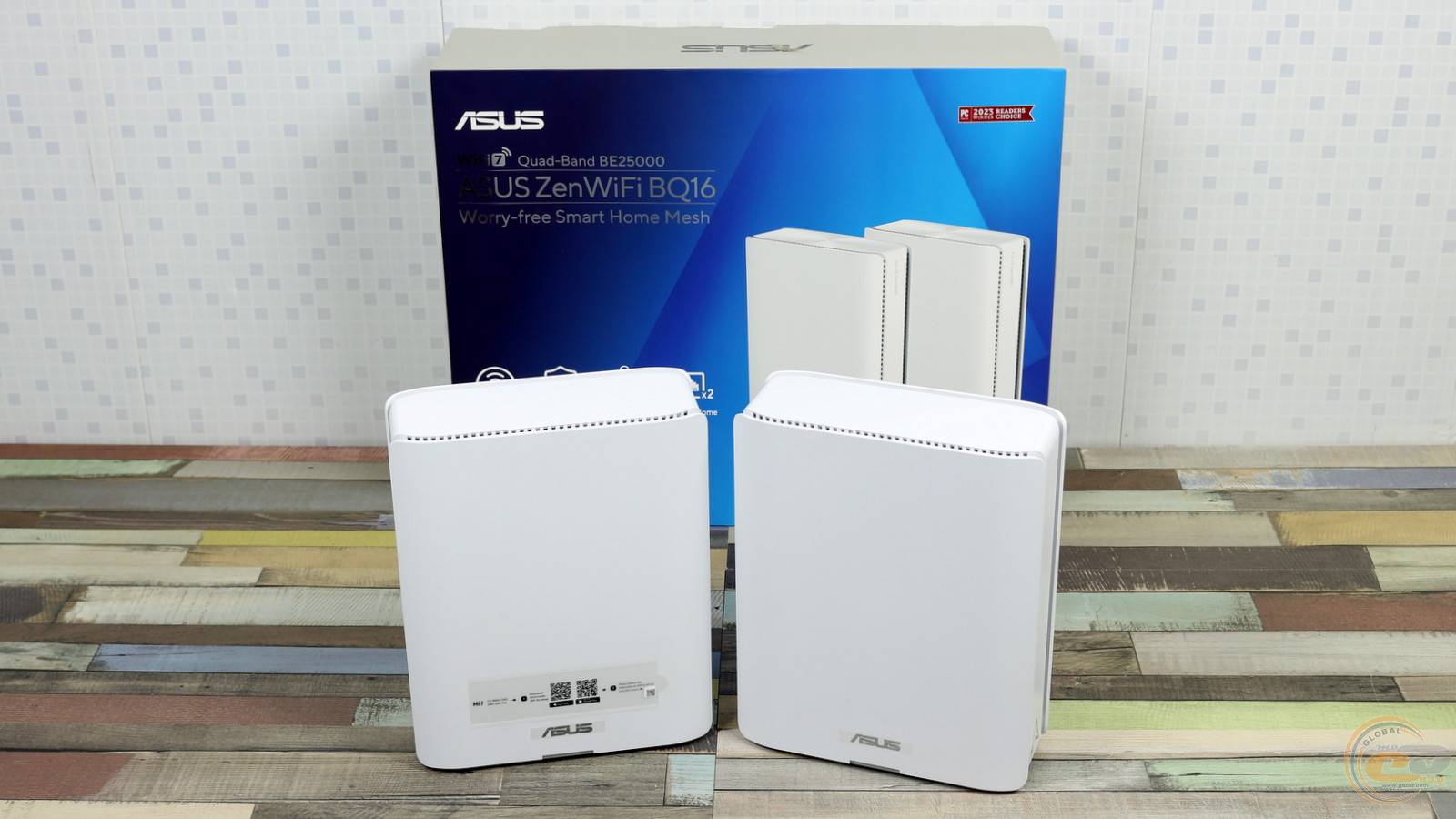

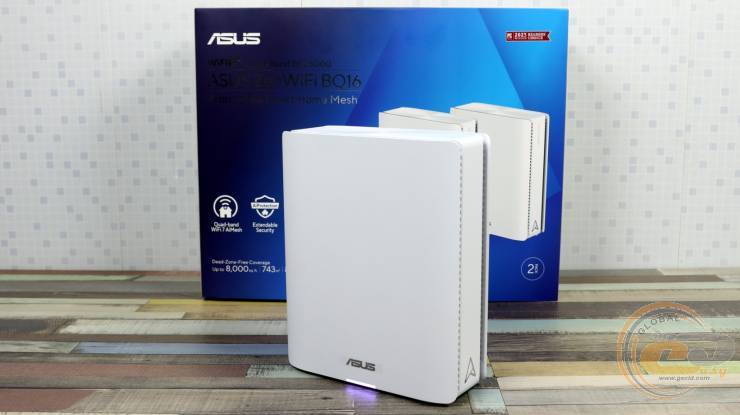

З одного погляду на коробку легко розпізнати представника лінійки ASUS ZenWiFi. Приємна естетична складова тут поєднується з відмінною інформативністю.

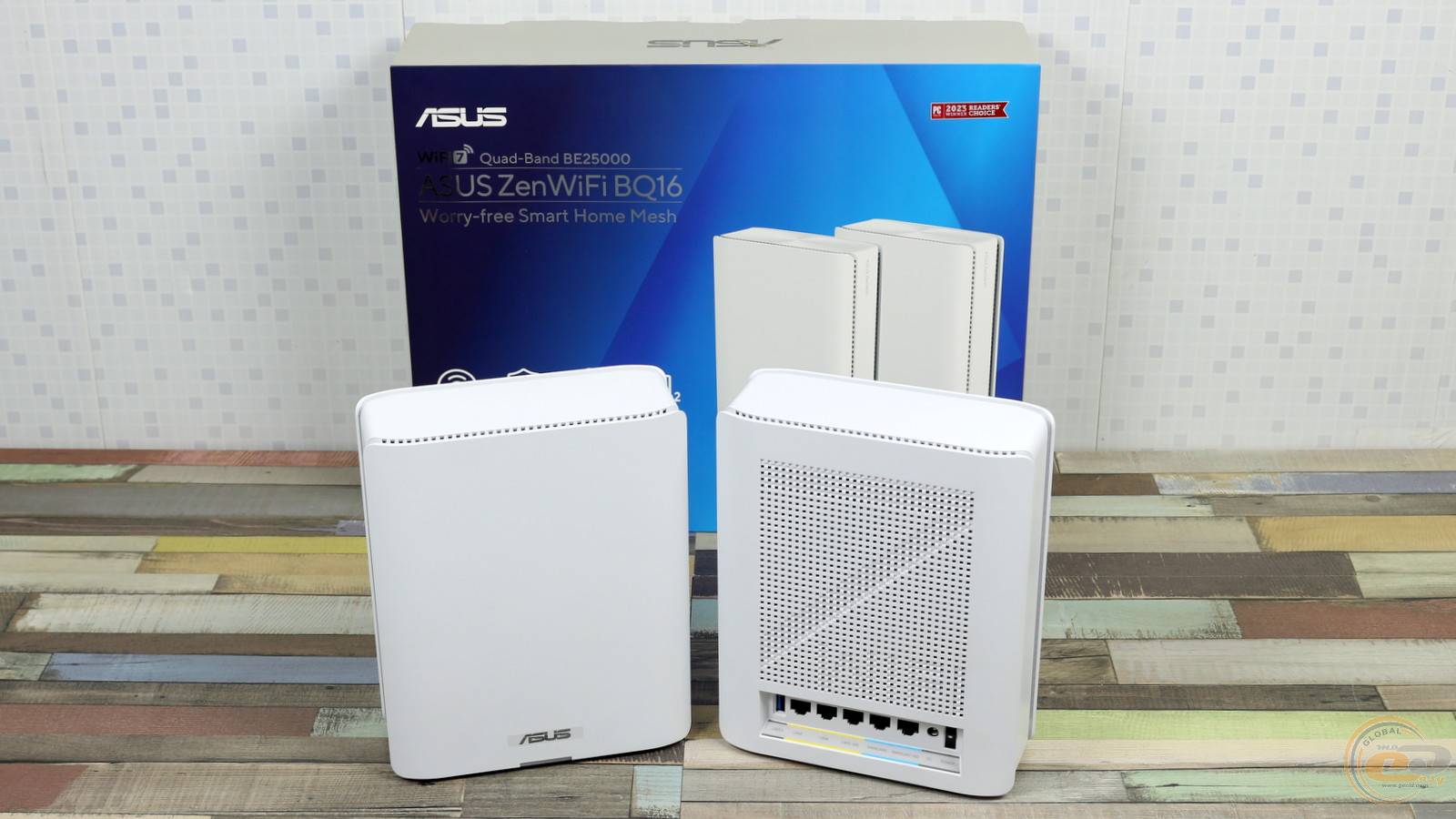

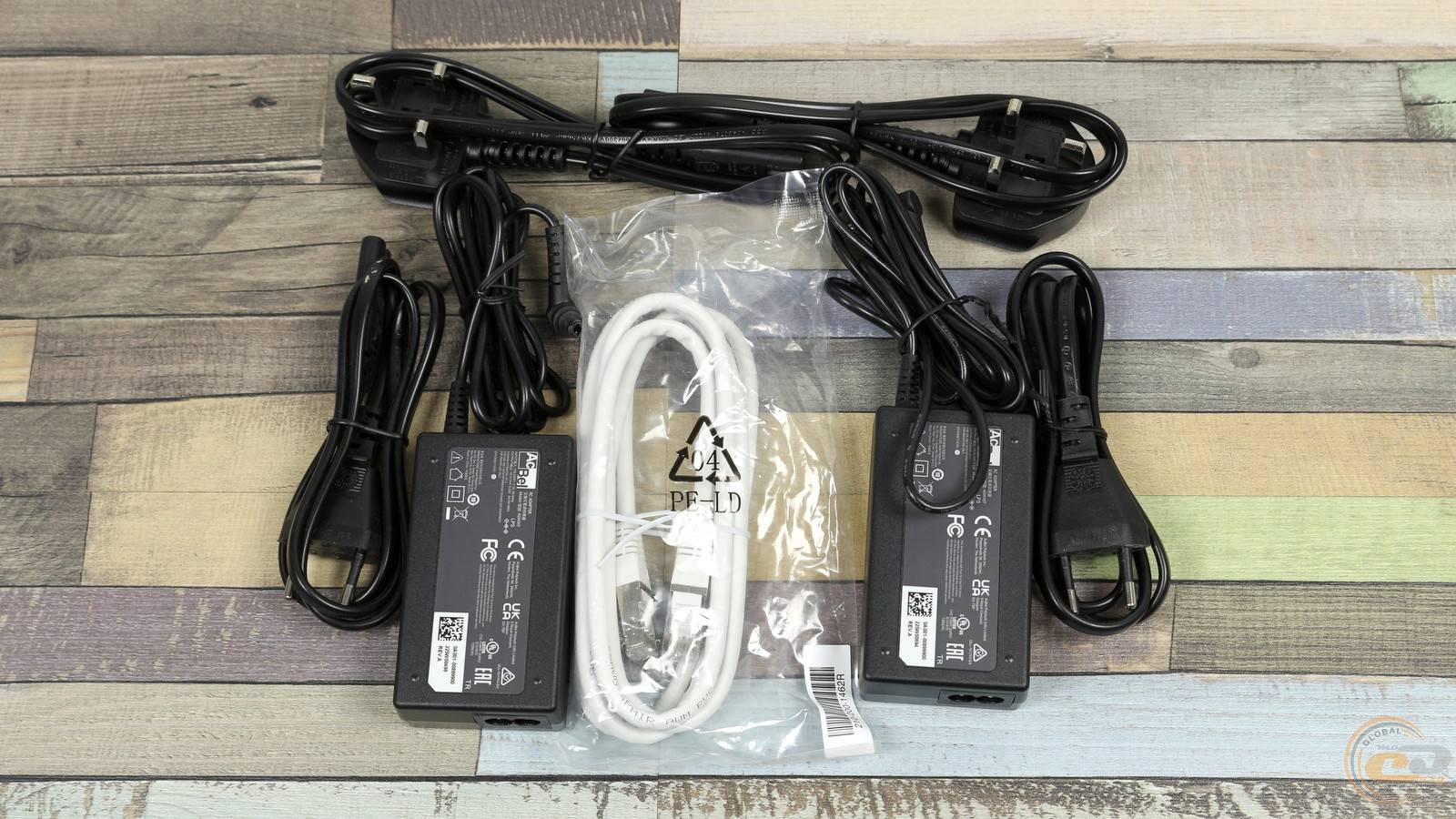

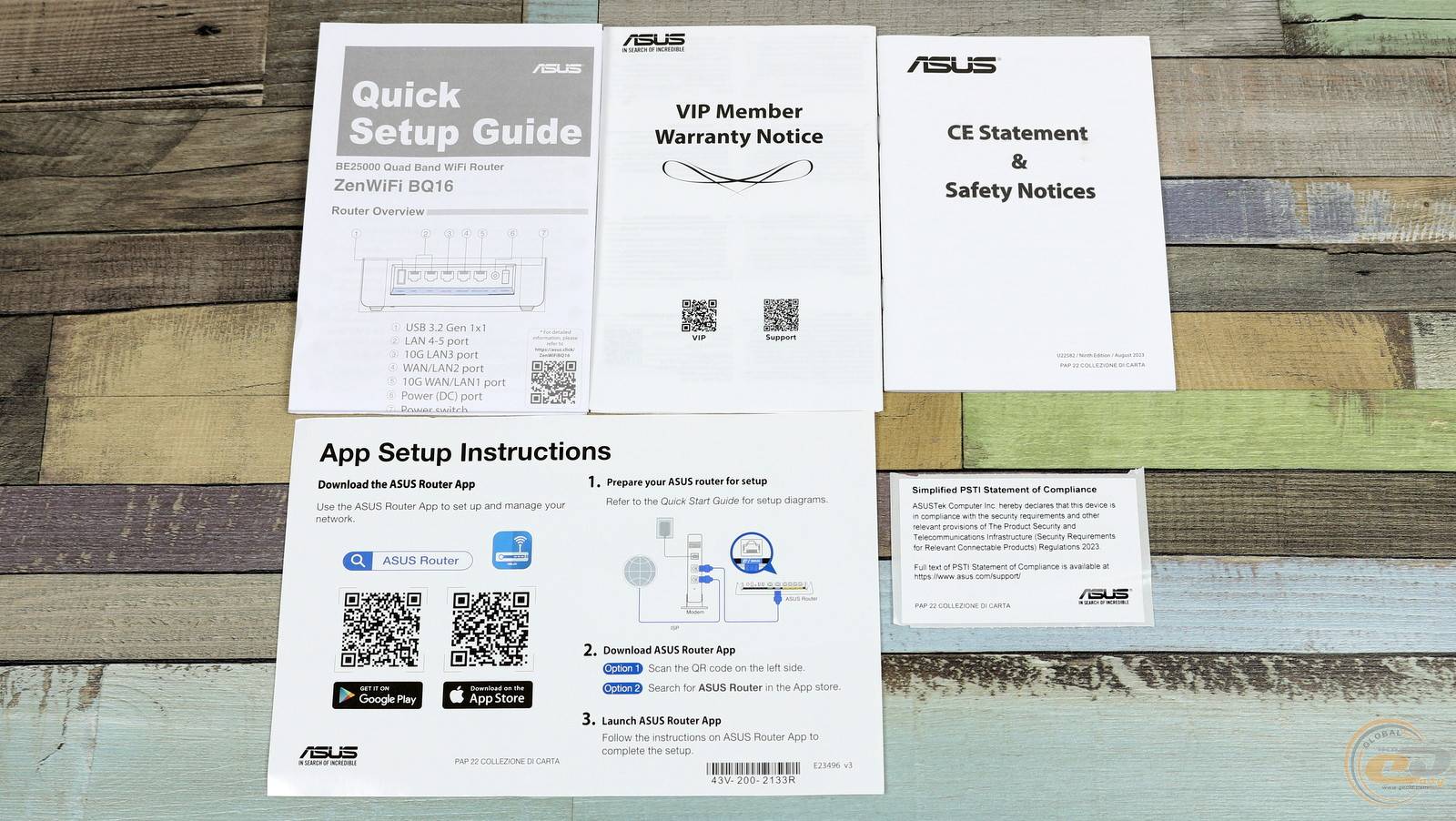

Два вузли системи доповнені парою блоків живлення зі змінними вилками, патч-кордом та супровідними паперами. Останні посприяють легкому і швидкому налаштуванню мережі.

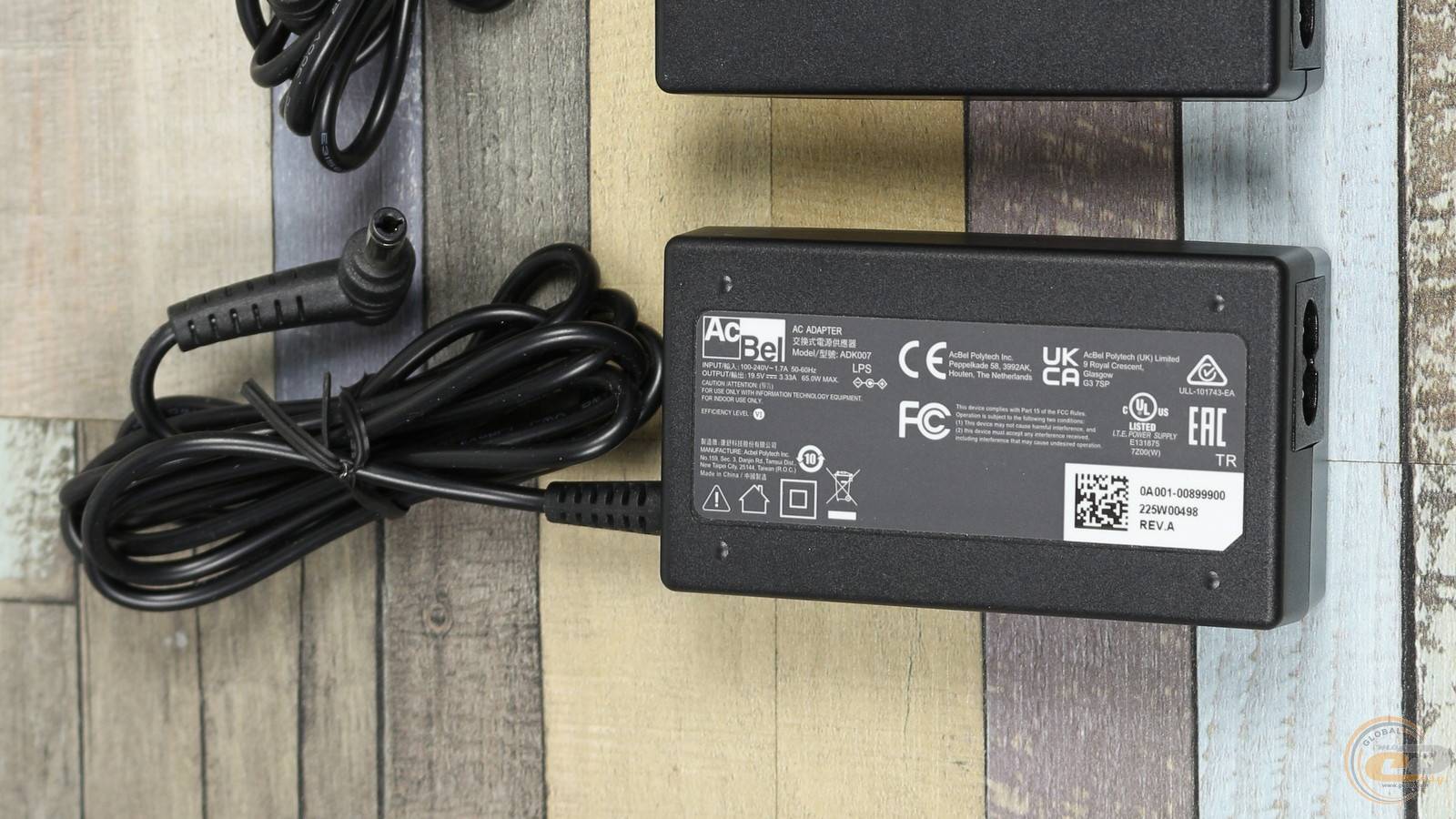

Комплектні блоки живлення виробництва тайванської компанії AcBel отримали чималу потужність 65 Вт (19,5 В при 3,33 А). Тому, на відміну від більш доступних MESH-систем, тут вони виконані у звичному чорному корпусі.

Крім того, вузли ASUS ZenWiFi BQ16 можна заживити і від напруги +12В. При цьому максимальна сила струму рівна 5 А, що відповідає потужності джерела 60 Вт.

Зовнішній вигляд

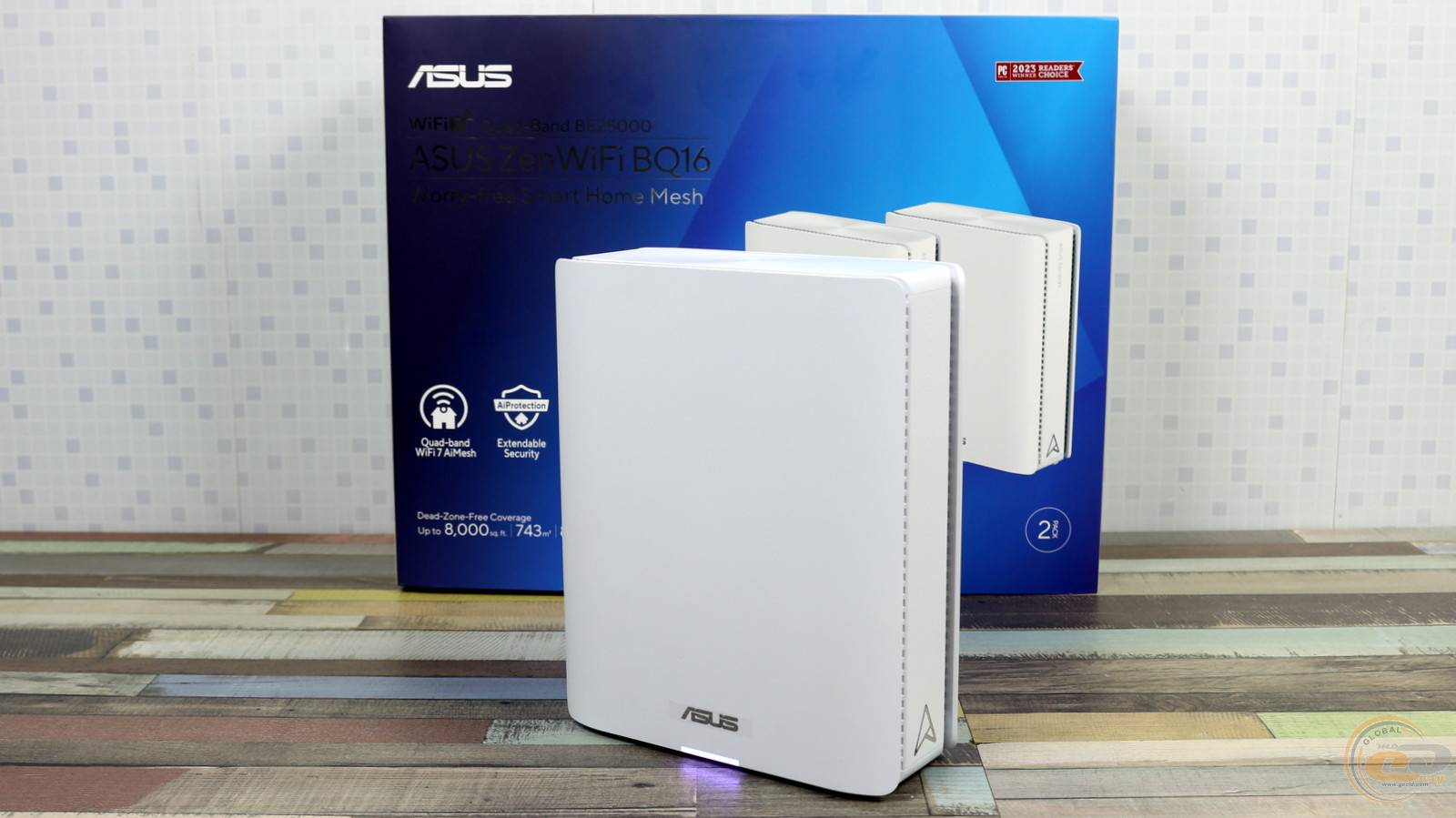

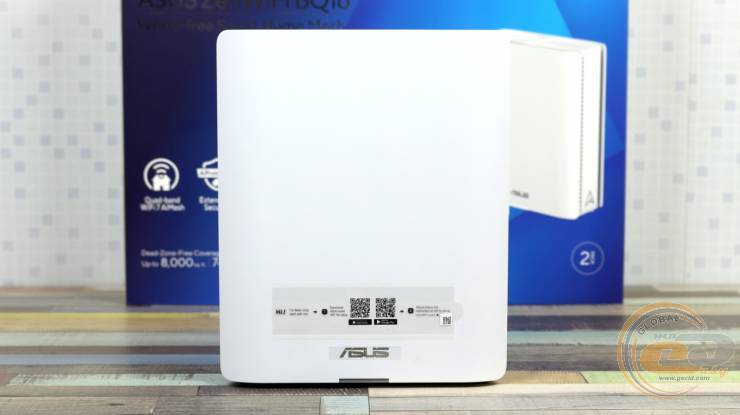

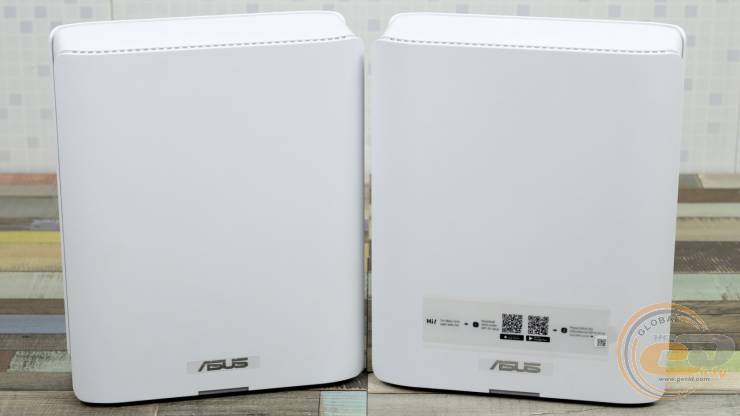

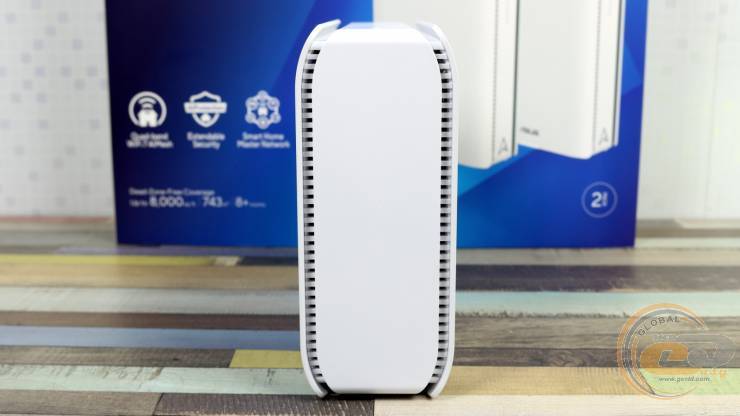

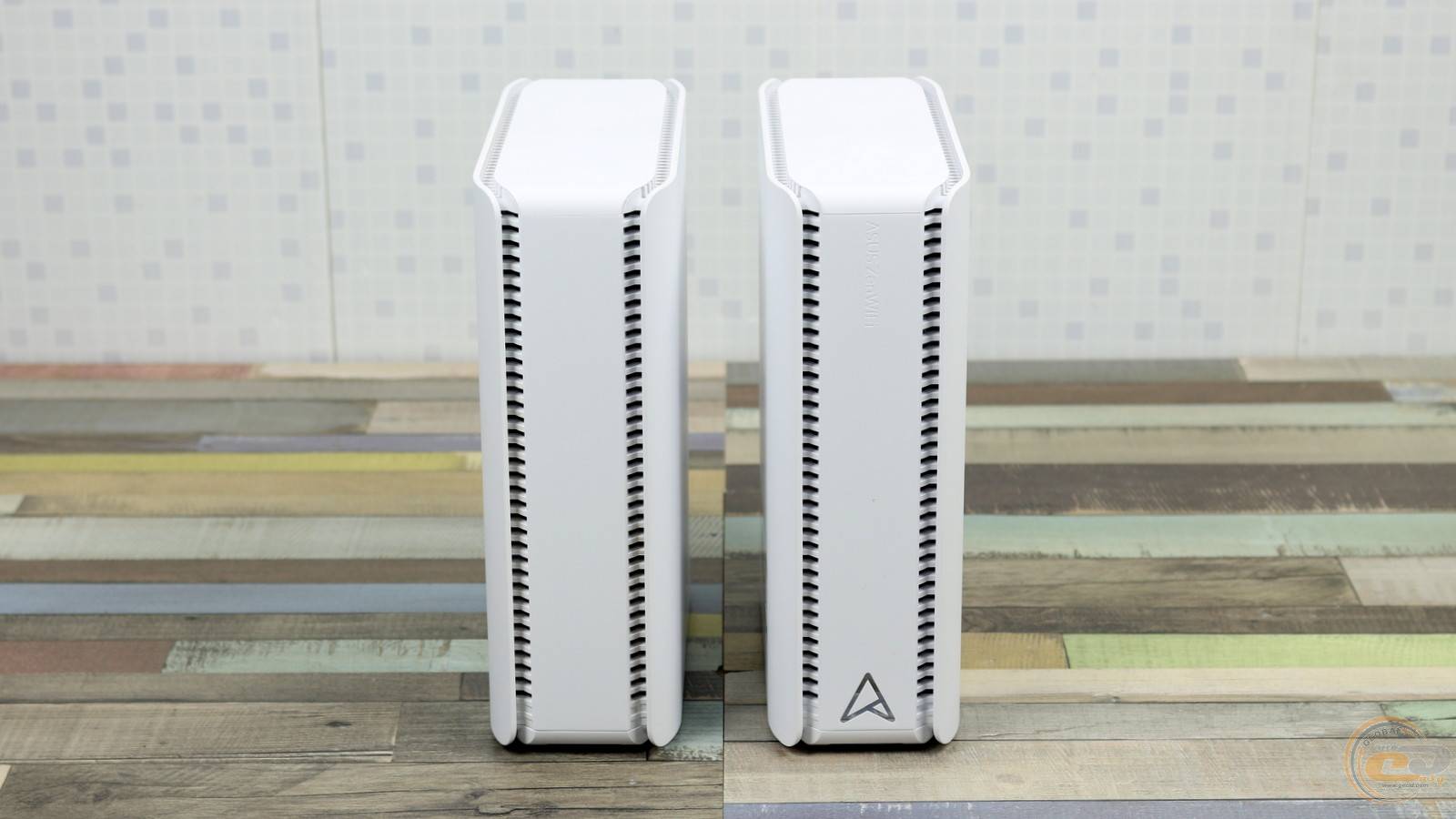

При погляді спереду складові системи дуже нагадують тридіапазонні моделі, наприклад, ASUS ZenWiFi BT10. Утім чотиридіапазонні вузли помітно “поправилися” — маємо збільшені габарити 177 х 218 х 72 мм і масу 1341 г.

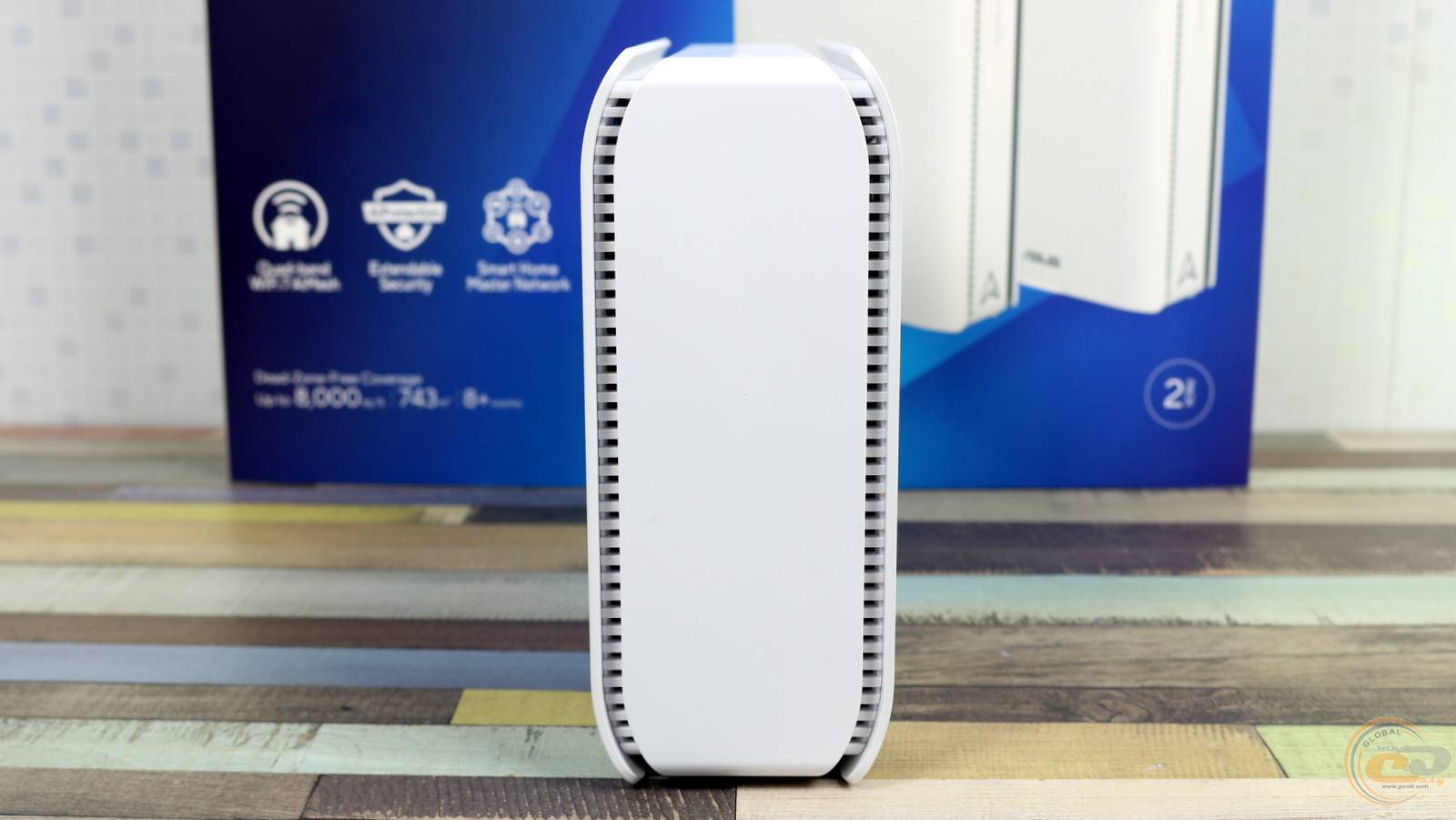

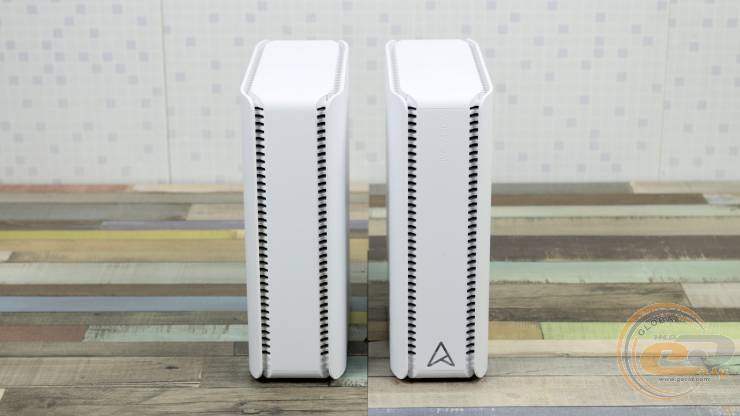

Водночас, як і раніше, маємо достаток округлих форм, два ряди вентиляційних отворів по периметру, назву лінійки та дзеркальний логотип на боковинах.

До речі, ASUS ZenWiFi BQ16 доступний у продажу як окремий роутер (W-1-PK), або у вигляді пари пристроїв (W-2-PK). А от придбати одразу тріо, на відміну від молодших рішень, не вдасться.

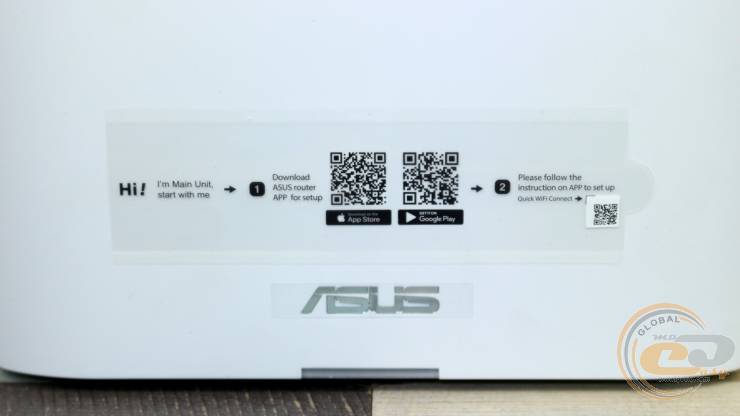

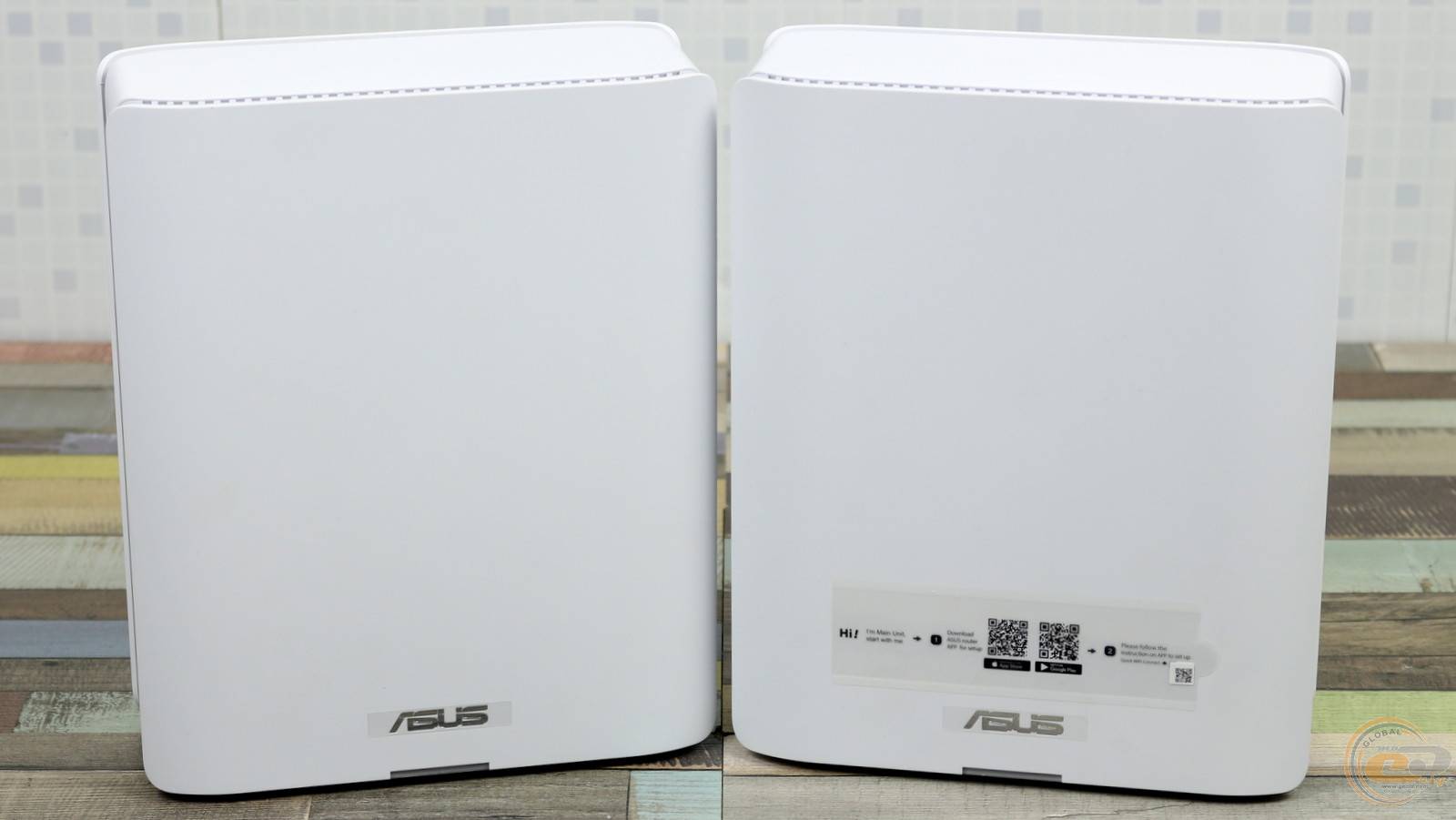

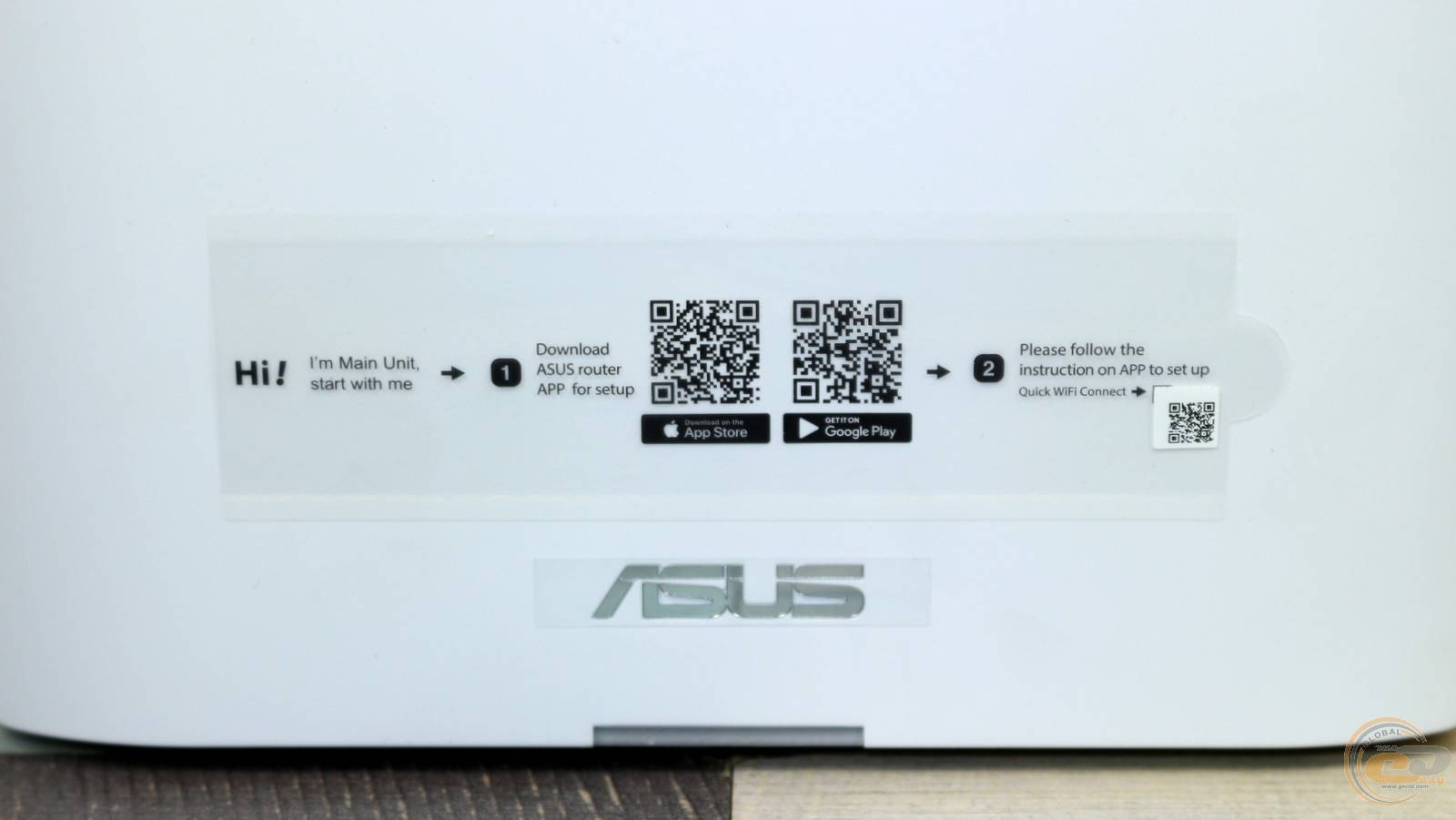

Головний вузол традиційно відрізняється наявністю наліпки з парою QR-кодів, які скеровують користувача на сторінки завантаження застосунку ASUS Router для гаджетів на Android та iOS.

Кожен пристрій отримав світлодіодний індикатор, який зазвичай буде світитися білим кольором. Іншими відтінками він інформує про стан системи: зелений миготливий — готовність до налаштування, зелений — належна робота, жовтий — слабкий сигнал із головним роутером, червоний — відсутність інтернет-з’єднання або зв’язку з головним пристроєм.

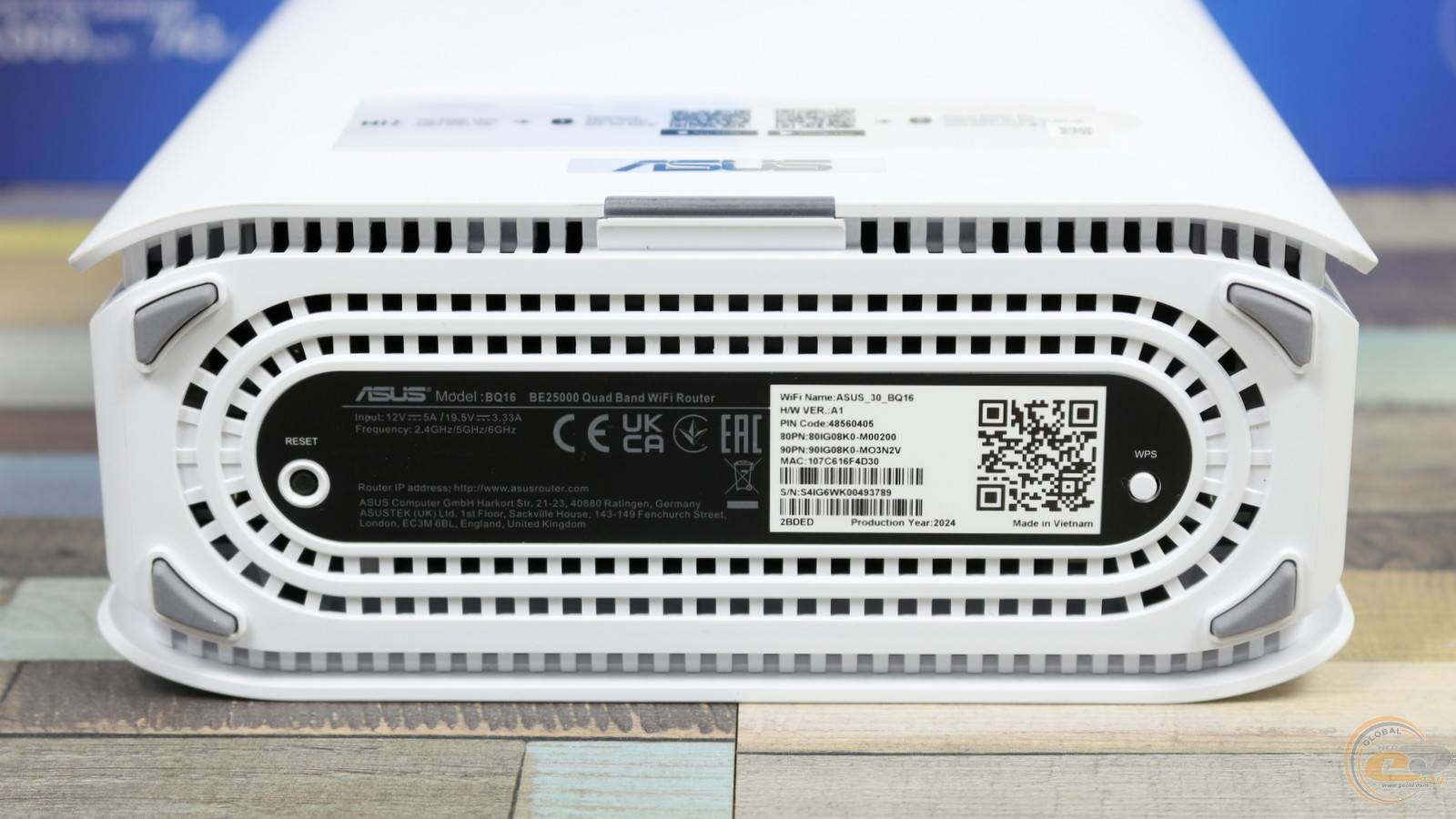

На дні корпусу розміщено чотири м’які ніжки, наліпку з параметрами живлення та даними для під’єднання до Wi-Fi, а також пару прихованих кнопок: Reset та WPS. Перша з них має дещо іншу форму обідка — зручне рішення, що дозволяє не переплутати кнопки на дотик.

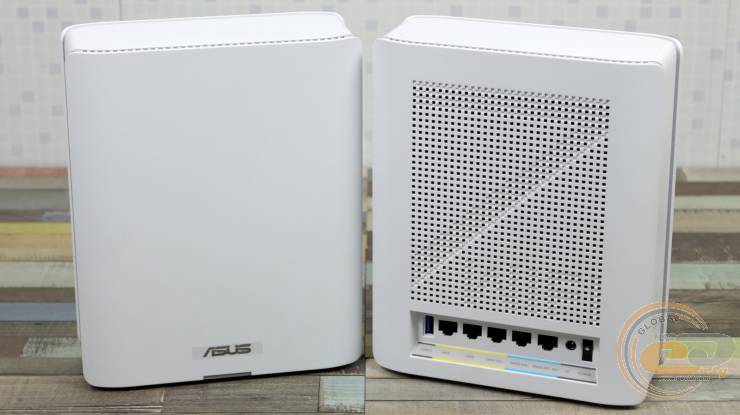

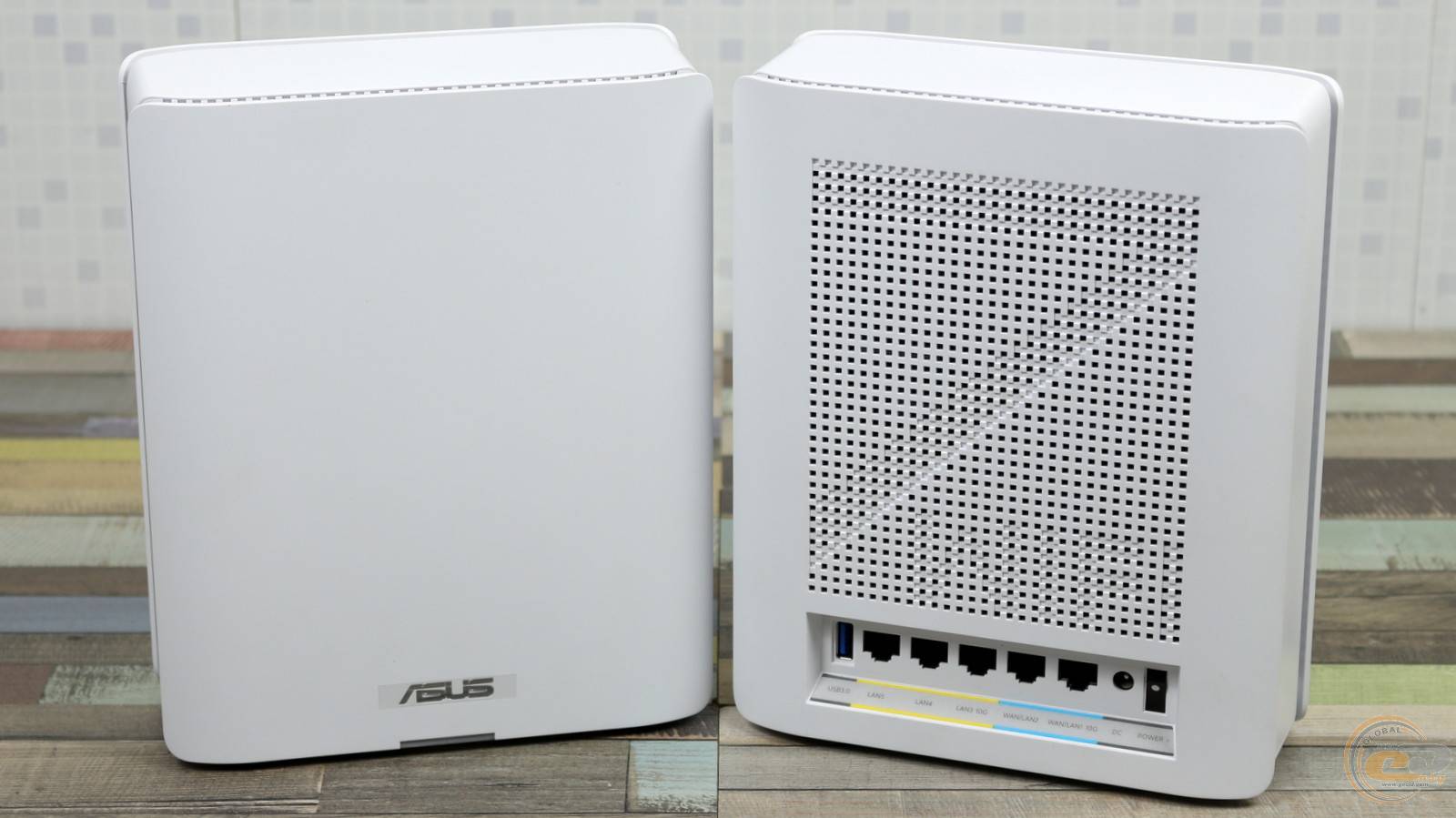

Ще одна відмінність ASUS ZenWiFi BQ16 від молодших рішень — перфорація на тильній стороні. З огляду на потужну апаратну начинку, вона тут точно не зайва. Навпаки, хотілося б навіть більше отворів, але, схоже, розробники шукали баланс між функціональністю та дизайном.

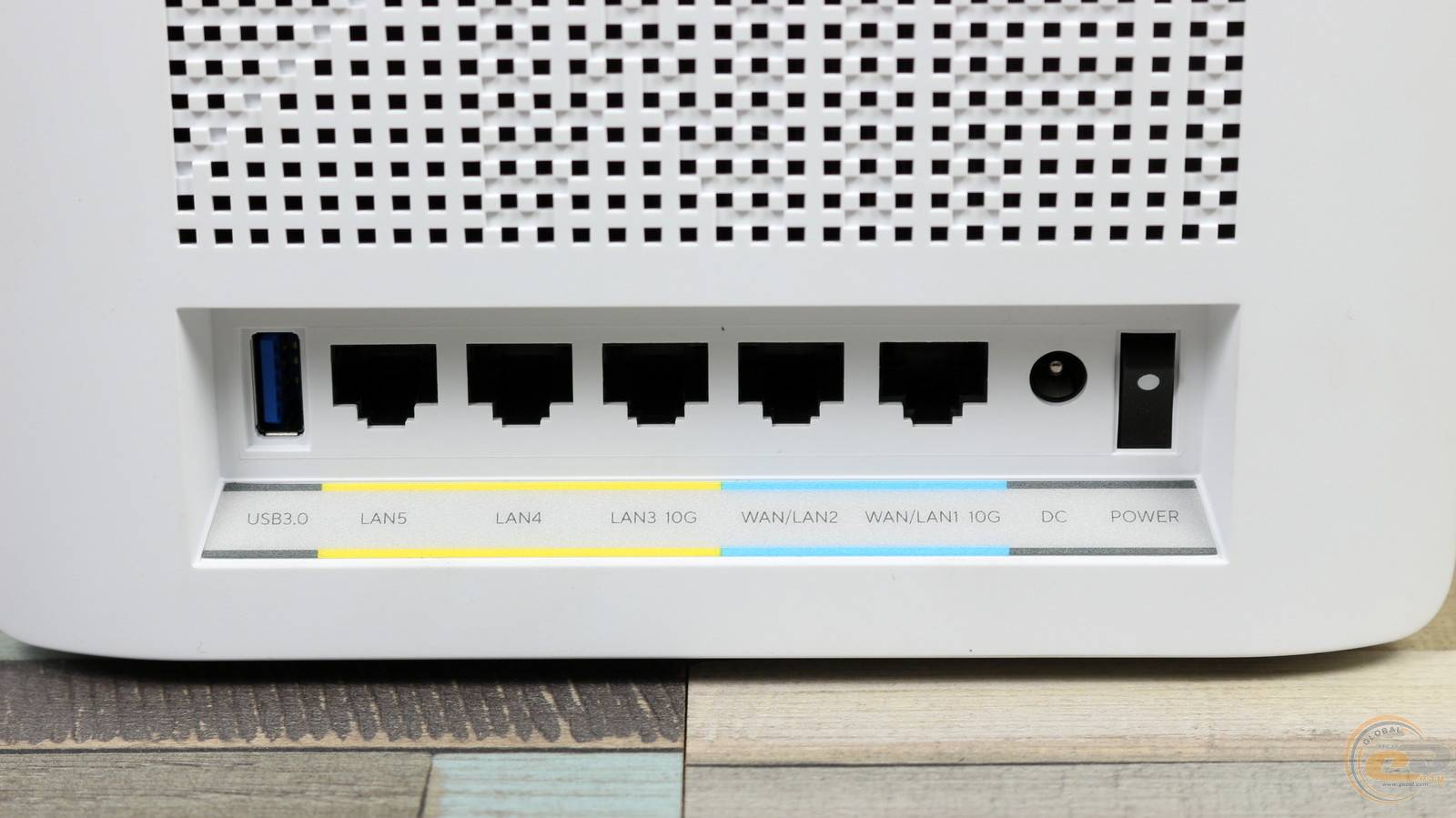

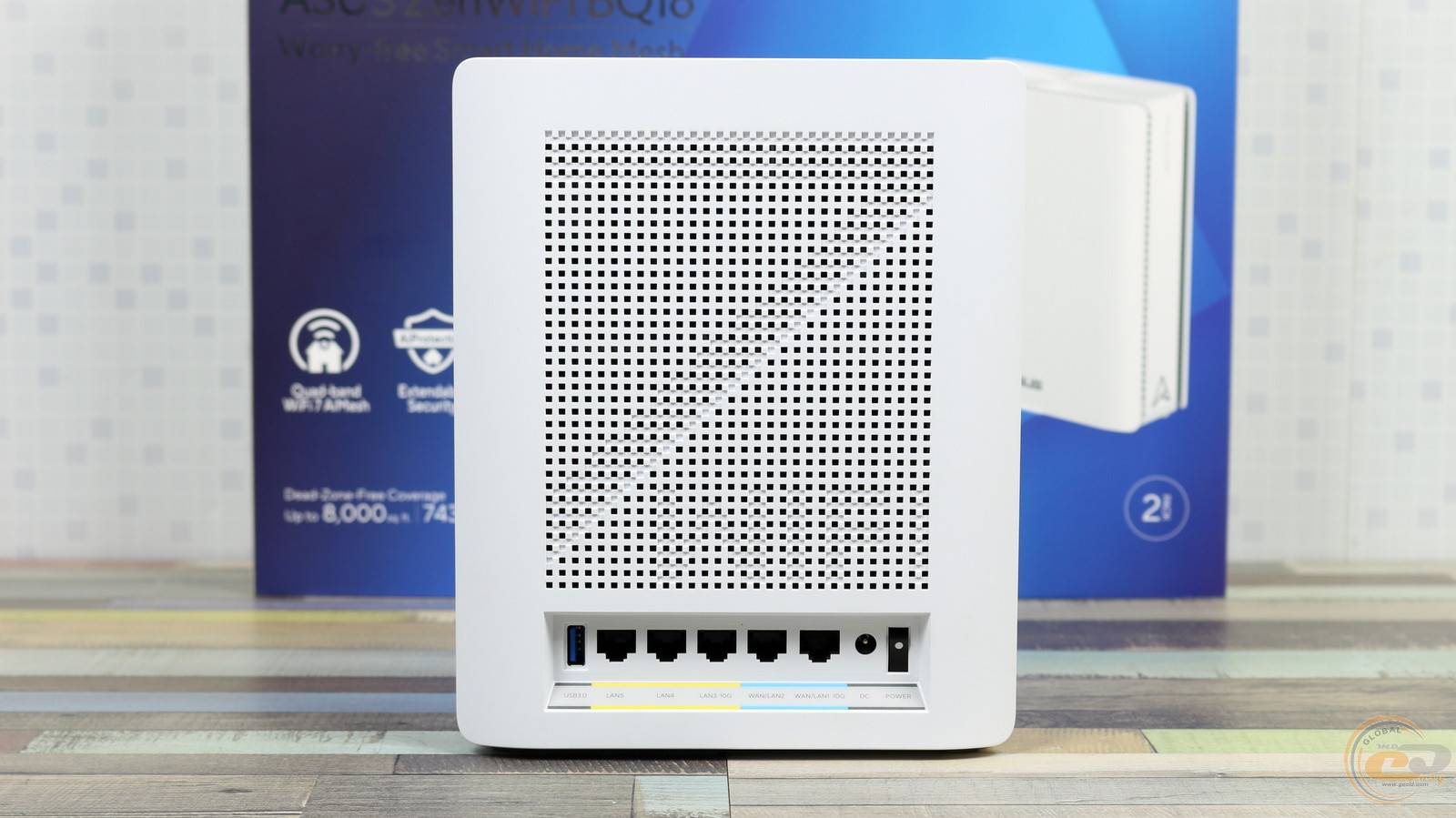

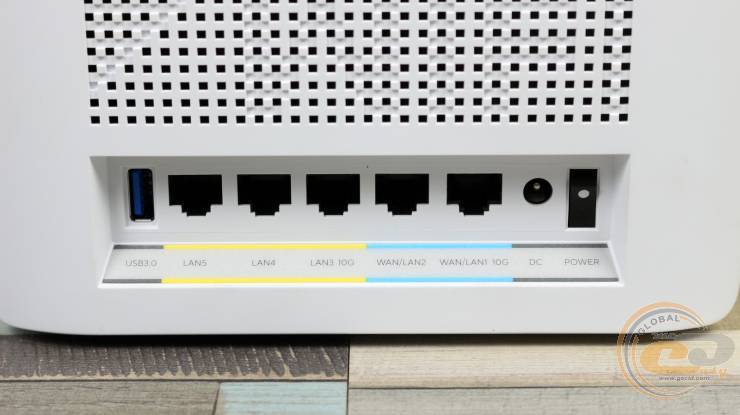

У нижній частині пристрою, в спеціальній ніші, розташовані такі елементи: порт USB 3.0, три порти LAN позначені жовтим кольором, два порти WAN/LAN із синіми етикетками, роз’єм живлення та кнопка увімкнення. Позначка “10G” стоїть біля одного WAN/LAN та ще одного LAN, які мають пропускну здатність 10 Гбіт/с. Усі інші мережеві порти гігабітні.

Наявність такої кількості 10-гігабітних портів дозволяє встановити максимально швидке з’єднання між вузлами MESH-системи. В такому випадку бездротовий ефір можна використовувати суто для передачі даних між клієнтськими пристроями. Вільні порти, своєю чергою, стануть у пригоді для підключення стаціонарних ПК або NAS-сховищ. А порт USB 3.0 дозволяє створити на основі даної MESH-системи FTP-сервер, або використовувати гаджет або модем в якості резервного джерела інтернет-трафіку.

Апаратна платформа та функціональні можливості

Яке ж апаратне наповнення приховує в собі ASUS ZenWiFi BQ16? Як і у тридіапазонного ASUS ZenWiFi BT10, об’єм пам’яті тут дуже великий — 2048 МБ оперативної та 256 МБ постійної. А частота 4-ядерного процесора навіть виросла на 30% — з 2 до 2,6 ГГц. Охолоджується він радіатором, покритим нановуглецевим шаром. Стабільне покриття в усіх напрямках і відсутність «мертвих зон» забезпечують цілих 12 внутрішніх антен та 16 потужних інтерфейсних модулів.

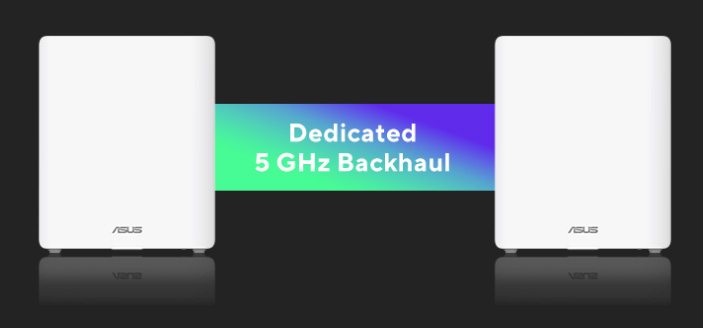

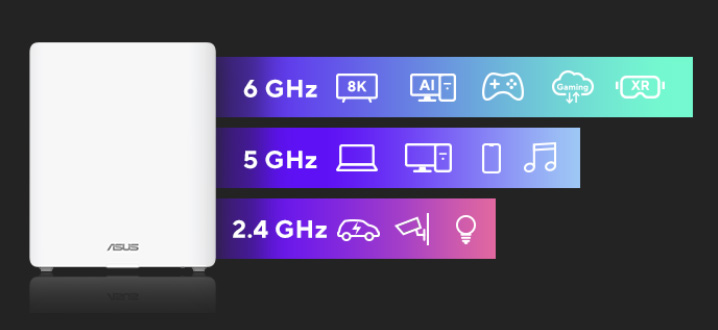

Оскільки маємо цілих чотири частотні діапазони, три з них можна використовувати для обслуговування клієнтських пристроїв, тоді як додатковий 5-ГГц діапазон ідеально підходить для організації бездротового з’єднання між вузлами.

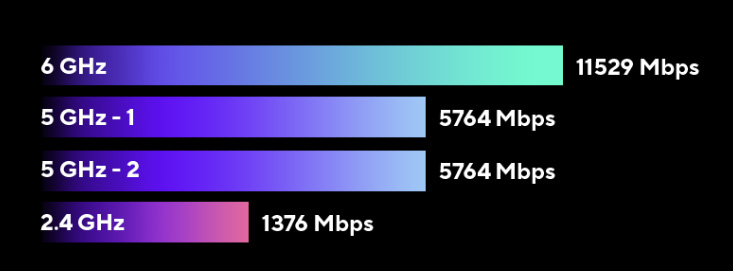

До речі, в усіх чотирьох діапазонах досягаються максимально високі швидкості. Використання найсучаснішого стандарту Wi-Fi 7 (802.11be) при 2,4 ГГц дозволяє досягнути до 1376 Мбіт/с (MIMO 4х4), у кожному з 5-ГГц діапазонів — 5764 Мбіт/с (4х4), а при 6 ГГц — 11529 Мбіт/с (4х4). Сумарно отримуємо 24433 Мбіт/с, що відповідає класу пристрою BE25000.

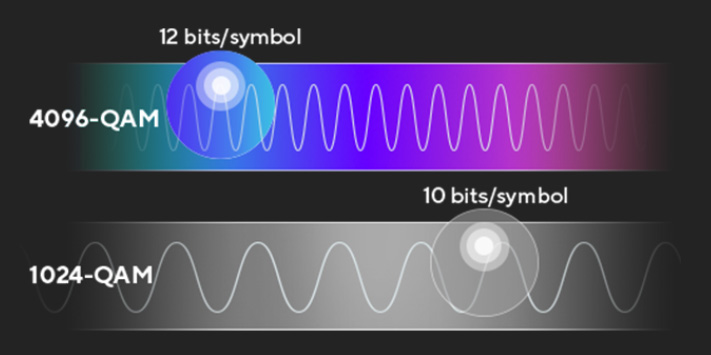

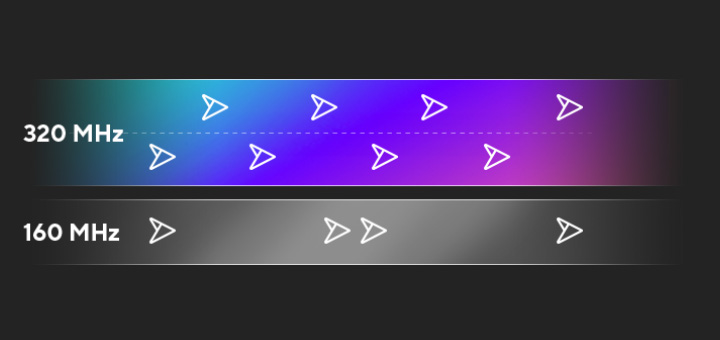

Такі високі показники стали можливими, зокрема, завдяки використанню 320-МГц каналів у діапазоні 6 ГГц та модуляції 4K-QAM.

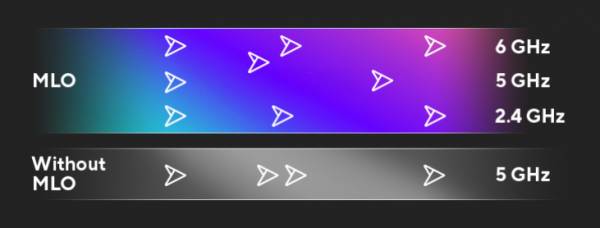

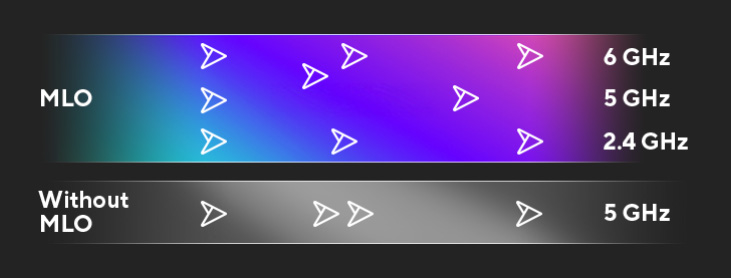

Окрім того, Wi-Fi 7 привніс можливість об’єднувати три частотні діапазони в один завдяки технології MLO — чого не було в попередніх стандартах.

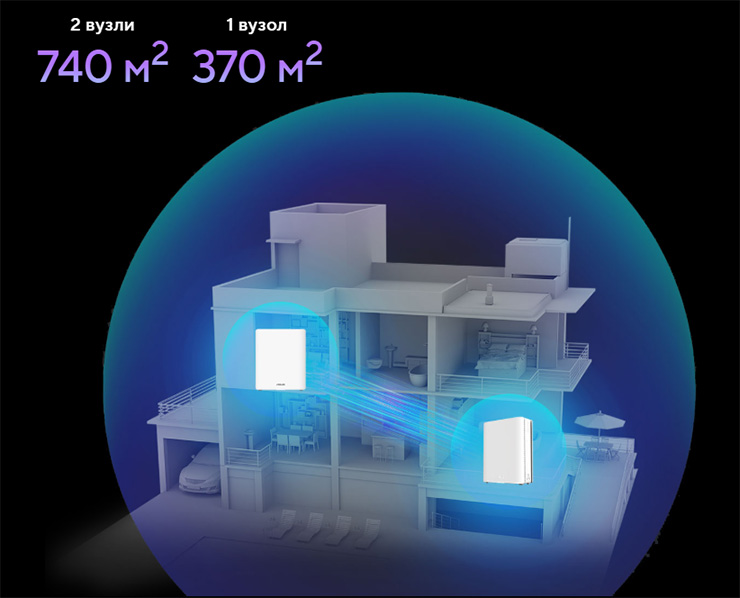

Якщо ж говорити про переваги набору ASUS ZenWiFi BQ16, то два вузли дозволяють покрити площу до 740 м², у той час як одинарний — до 370 м². Для порівняння, у випадку з топовим тридіапазонним ASUS ZenWiFi BT10 цей показник становить відповідно 550 і 225 м², тобто на 35% менше.

До того ж завдяки технології ASUS AiMesh нові вузли можна з легкістю додати в існуючу мережу. При цьому перемикання клієнтів між ними буде відбуватися автоматично і непомітно.

Крім того, тестована MESH-система має й інші переваги. Ось деякі із них:

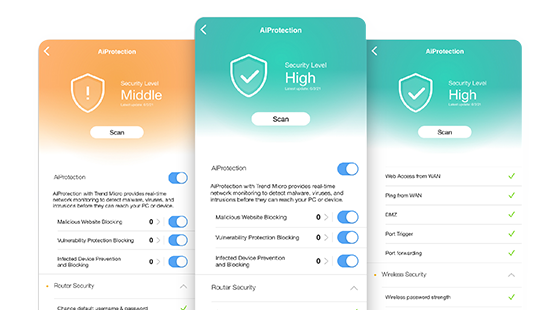

• комплексний трирівневий захист комерційного класу ASUS AiProtection Pro в режимі 24/7 з простим налаштуванням;



• майстер ASUS Smart Home Master, який спрощує створення окремих мереж (SSID) і підключення до них, а також допомагає реалізувати батьківський контроль;

• підтримка різних VPN-протоколів, зокрема WireGuard;

• розширений батьківський контроль, який включає в себе панель моніторингу, дитячі профілі, гнучке планування часу та фільтрацію вмісту;

• можливість налаштування параметрів за допомогою додатка ASUS Router, доступного для Android та iOS.

Налаштування

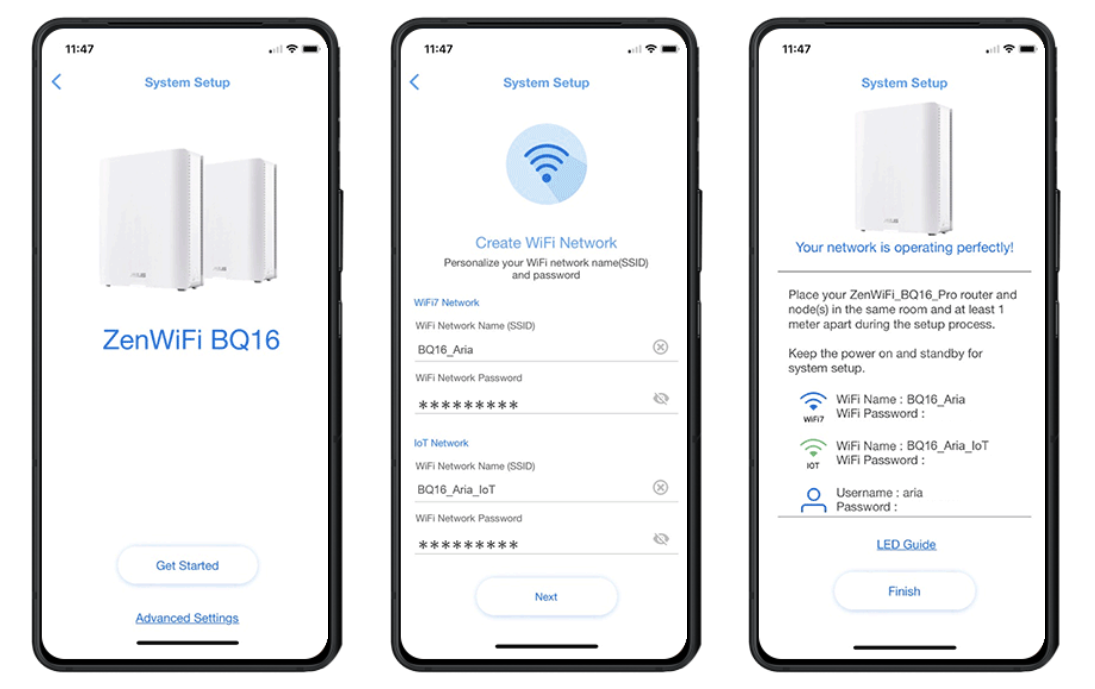

На момент налаштування вузли системи радять розташувати на відстані принаймні 1 метр один від одного та під’єднати до живлення. Перш ніж розпочати налаштування, не забудьте приєднати кабель, який передає трафік від провайдера, до пристрою із наліпкою «Main Unit». Він буде виконувати роль роутера, в той час як інший стане допоміжним вузлом мережі.

Для зміни параметрів MESH-системи слід у веб-браузері перейти за адресою http://www.asusrouter.com. При першому вході з’являється чимало можливостей: змінити мову інтерфейсу, логін і пароль для входу в налаштування, ввести дані дротової мережі або обрати автоматичне отримання параметрів, задати назву і пароль бездротової мережі чи створити чотири окремі для кожного із частотних діапазонів. Крім того, одразу ж пропонується створити бездротову мережу IoT для пристроїв, які не мають підтримки Wi-Fi 7.

Після цього функція AiMesh допоможе виявити усі вузли даної мережі. Також для цієї цілі можна використовувати вищезгаданий додаток ASUS Router.

Після даних кроків вже звичний веб-інтерфейс відкриває доступ до налаштування головних та додаткових мереж, безпекових функцій AiProtection, батьківського контролю, QoS, USB, VPN, брандмауера та багато іншого. Також тут передбачений моніторинг використання мережевих портів та завантаженості процесорний ядер і оперативної пам’яті. Звісно ж, на місці українська локалізація.

Тестування

MESH-система ASUS ZenWiFi BQ16 тестувалася різними методами передачі даних, при цьому дотримувалися такі умови:

• тестування MESH-пристроїв відбувалося на відстані не менше 3 метрів;
• пропускна здатність каналу Wi-Fi замірялася на частотах 2,4, 5 та 6 ГГц;
• пропускна здатність дротового сегменту вимірювалася в умовах неекранованої витої пари;
• для тестування використовувався Wi-Fi-адаптер стандарту Wi-Fi 7 ASUS PCE-BE92BT та материнська плата ASUS TUF GAMING Z890-PLUS WIFI.

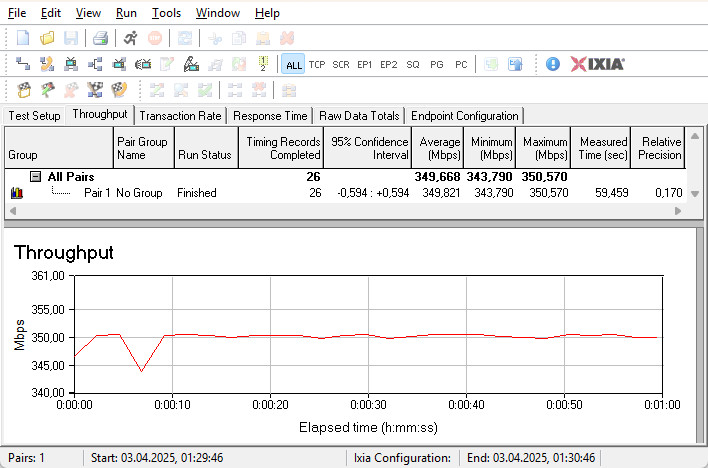

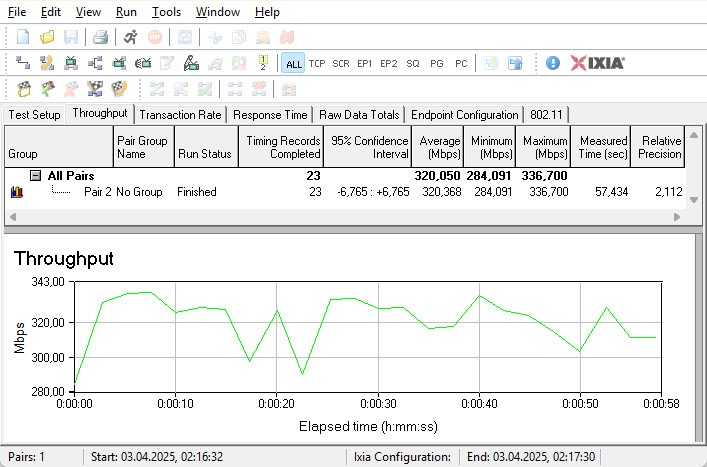

Порівняльне тестування працездатності на частоті 2,4 ГГц

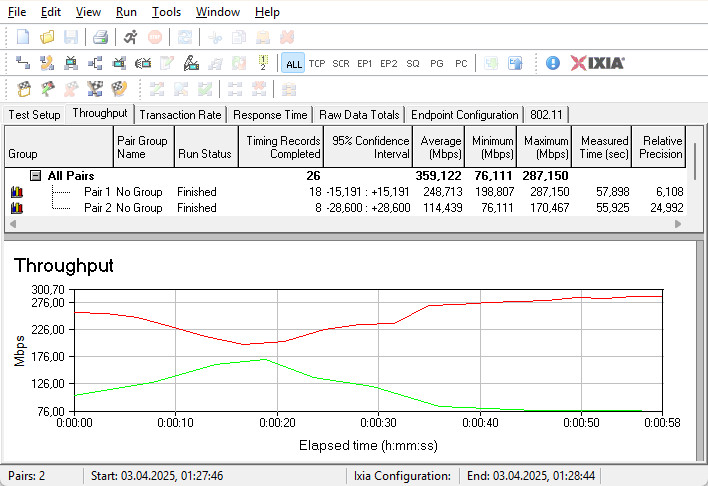

Потік даних в обох напрямках

Потік даних від клієнта до маршрутизатора

Потік даних від маршрутизатора до клієнта

Сума середніх швидкостей у двох напрямках в 2,4-ГГц діапазоні досягає майже 360 Мбіт/с, що є дуже хорошим показником. При передачі даних в одному напрямку маємо також гідні результати — в середньому ми отримали 320-350 Мбіт/с.

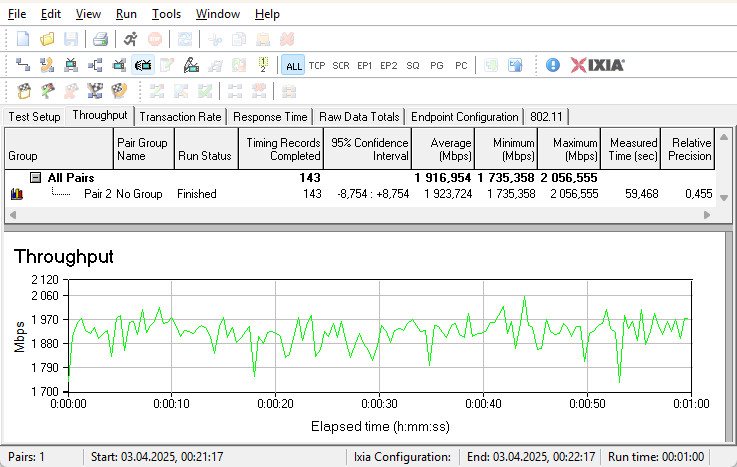

Порівняльне тестування працездатності на частоті 5 ГГц

Потік даних в обох напрямках

Потік даних від клієнта до маршрутизатора

Потік даних від маршрутизатора до клієнта

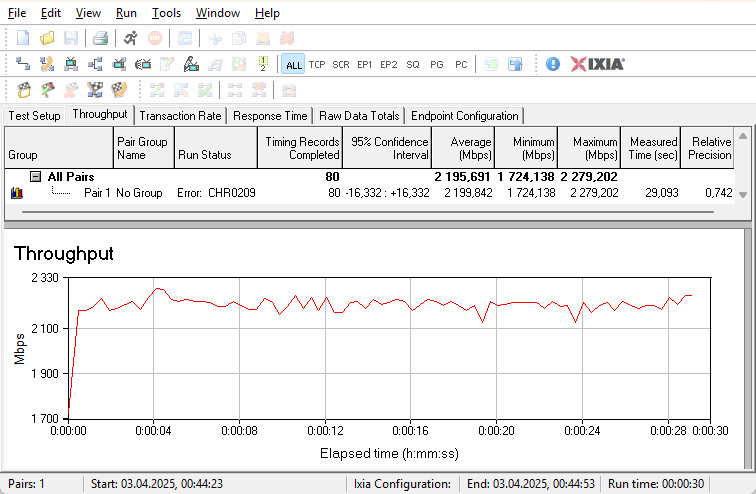

А от у більш продуктивному діапазоні 5 ГГц сума середніх швидкостей в обох напрямках перевищує 2,1 Гбіт/с, що є відмінним показником. В одному напрямку отримані значення дуже схожі — 1,9-2,2 Гбіт/с.

Порівняльне тестування працездатності на частоті 6 ГГц

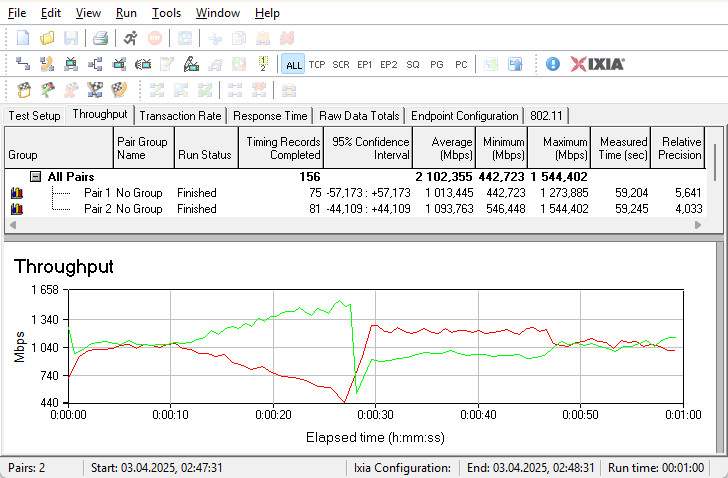

Потік даних в обох напрямках

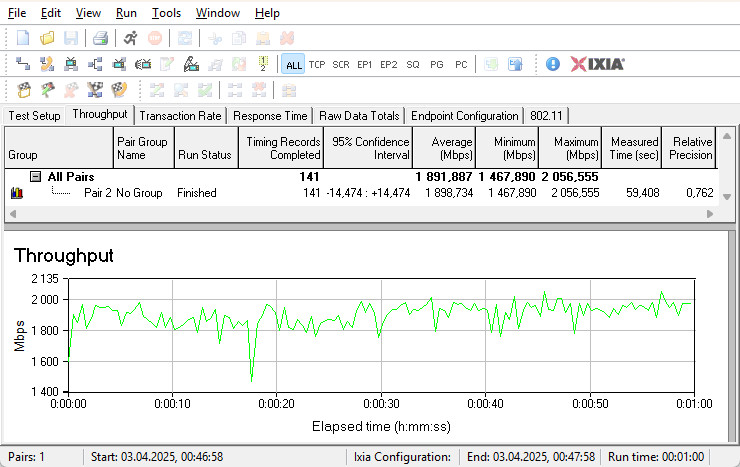

Потік даних від клієнта до маршрутизатора

Потік даних від маршрутизатора до клієнта

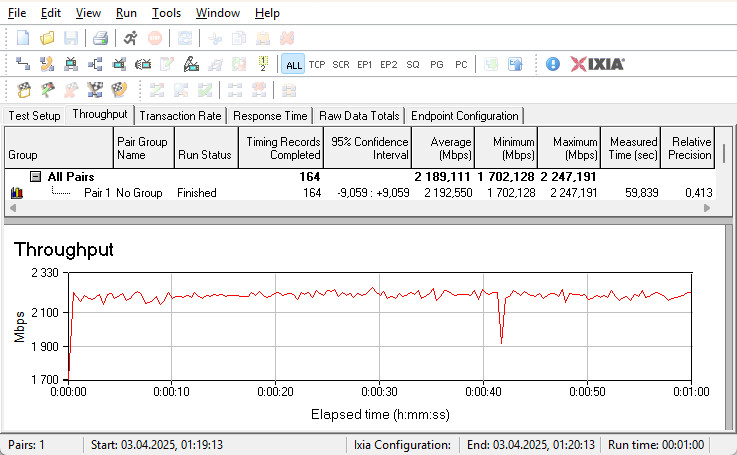

До речі, у топовому діапазоні 6 ГГц результати дуже близькі — маємо в середньому ті ж 2,1 Гбіт/с у двох напрямках і до 2,2 Гбіт/с в одному.

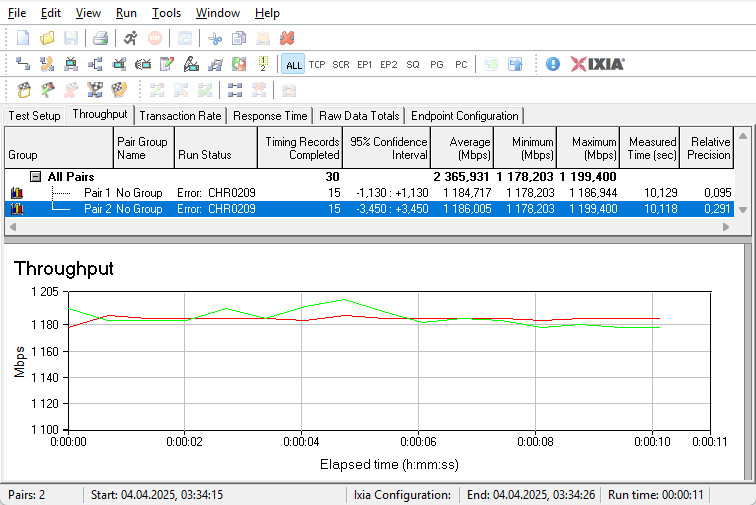

Порівняльне тестування швидкості проходження пакетів через LAN-інтерфейс для іншого LAN-клієнта

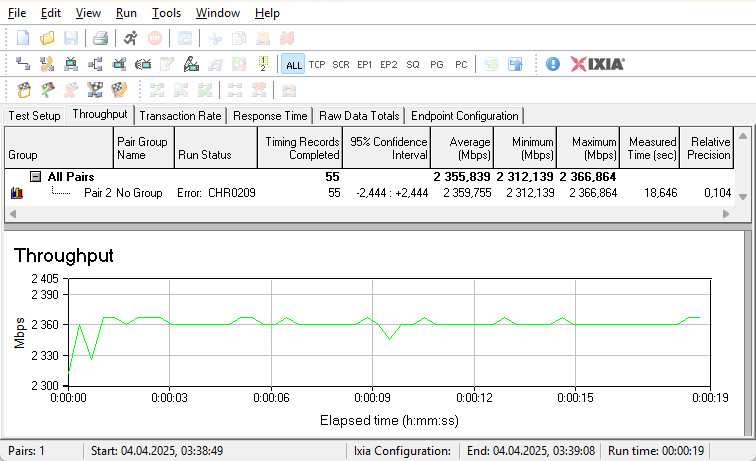

Потік даних в обох напрямках

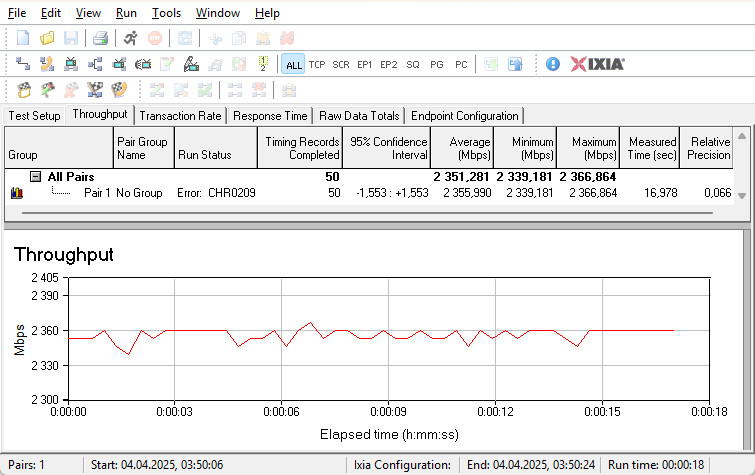

Потік даних від маршрутизатора до клієнта

Оскільки в нашому розпорядженні був 2,5-гігабітний інтернет-канал, то при тестуванні LAN-інтерфейсів ми отримали в середньому 2,3 Гбіт/с в дві сторони і до 2,4 Гбіт/с в одну — цілком очікувані і хороші показники.

Порівняльне тестування швидкості проходження пакетів через NAT-службу маршрутизатора

Потік даних в обох напрямках

Потік даних від клієнта до маршрутизатора

Виробник не вказує тип реалізації NAT-служби (апаратна чи програмна). Сума середніх швидкостей у двох напрямках та максимальна швидкість в одному становили ті ж майже 2,4 Гбіт/с. Тож падіння швидкості у порівнянні з передачею даних через LAN-інтерфейси мінімальне.

Порівняльне тестування швидкості читання/запису файлів за допомогою SAMBA-клієнта на підключений через роз'єм USB 3.0 зовнішній SSD

Читання з підключеного накопичувача

Запис на підключений накопичувач

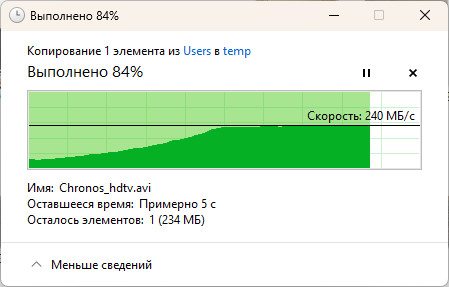

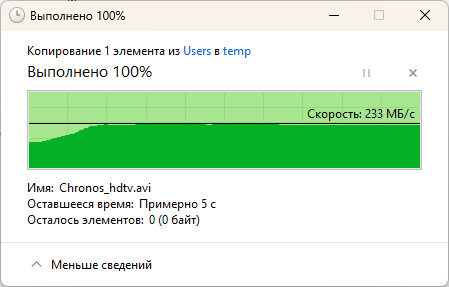

Попередні результати хороші, але вони, відверто кажучи, і були очікуваними. А от що нас дійсно здивувало, то це швидкість передачі порту USB 3.0. Так, при читанні і записі ми отримали значення до 233-240 МБ/с. Досі навіть топові роутери демонстрували швидкість близько 120 МБ/с, а тут маємо вдвічі більші показники. А їх буде більше ніж достатньо для комфортної роботи з FTP-сервером чи будь-яких інших завдань.

Енергоспоживання

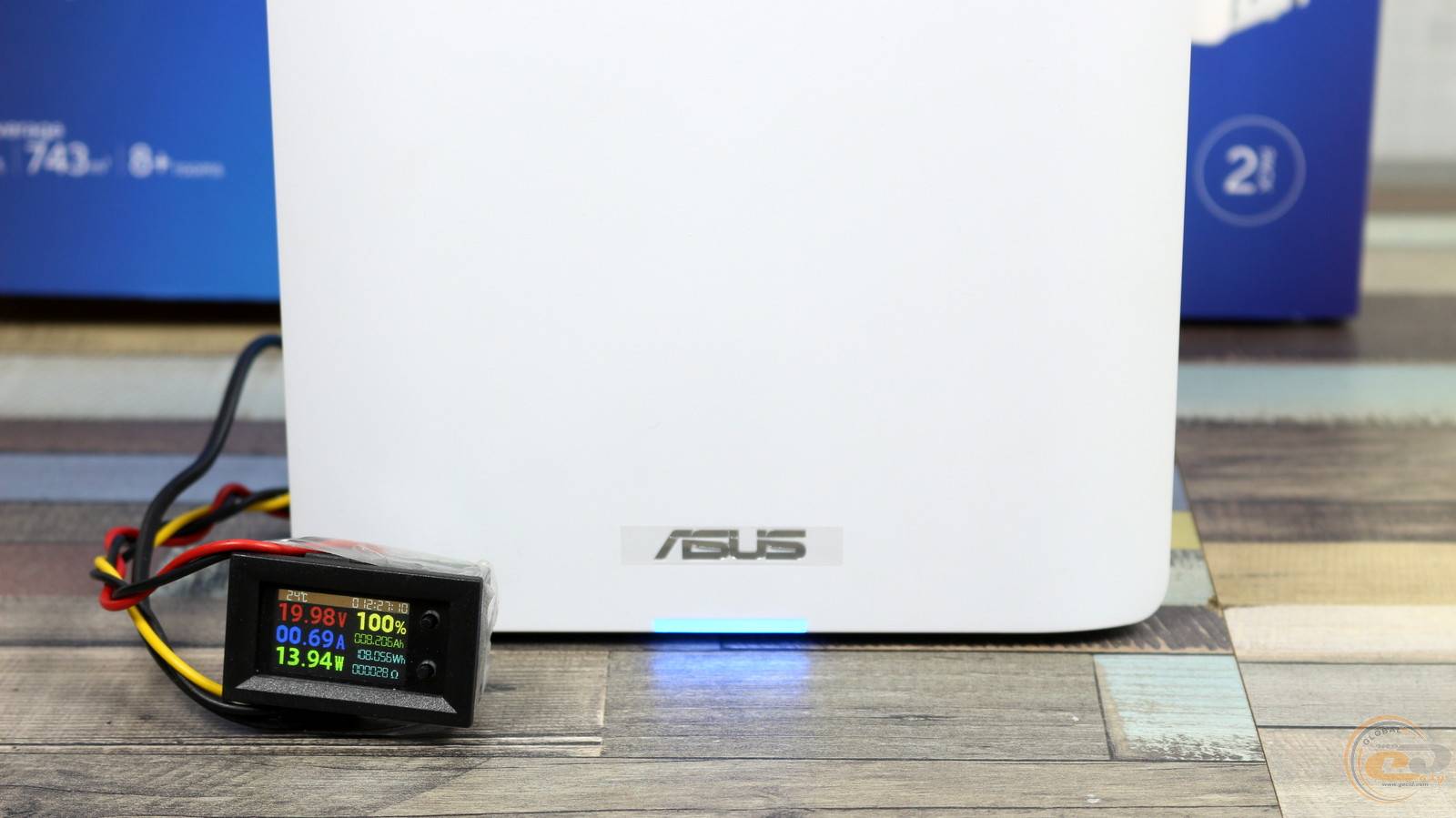

У режимі простою один вузол ASUS ZenWiFi BQ16 споживає від 8 до 10,5 Вт. А при передачі даних по Wi-Fi на максимальній швидкості даний показник підростає до майже 14 Вт. Що ж, такі високі значення цілком закономірні, зважаючи на потужне апаратне оснащення пристрою.

Підсумки

Хоча зовнішній вигляд MESH-системи ASUS ZenWiFi BQ16 нагадує більш доступні пристрої із цієї лінійки, насправді її вузли помітно підросли у розмірах і масі. Одна з причин таких змін — розташування всередині аж 12-ти внутрішніх антен. Завдяки цьому значно збільшилась площа покриття: до 370 м² для одного пристрою і до 740 м² для двох.

Крім того, цей набір отримав максимально можливу функціональність. Так, тут є аж чотири частотні діапазони Wi-Fi 7: три будуть використовуватися клієнтами, тоді як по додатковому 5-гігагерцовому може відбуватися обмін даними між вузлами системи. Дротових портів тут також чимало — у кожному пристрої є навіть по два 10-гігабітні роз’єми. А справжньою «вишенькою на торті» стала чудова швидкість USB 3.0, яка тут удвічі вища, ніж у топових роутерів попередніх поколінь і молодших представників даної лінійки.

Тож ASUS ZenWiFi BQ16 підійде для тих, хто хоче побудувати дуже швидку сучасну мережу із максимально широкими апаратними й програмними можливостями. Звісно ж, цінник на таку систему також відповідний — близько ₴49800 або $1190, тоді як одинарний пристрій обійдеться майже в 2/3 від її вартості — ₴32000 або $760.

Переваги

• дуже високий рівень продуктивності;
• підтримка стандарту Wi-Fi 7 (802.11be) та чотирьох частотних діапазонів;
• два 10-гігабітні та три 1-гігабітний порти Ethernet, а також USB 3.0 в кожному вузлі;
• дуже висока швидкість передачі по USB 3.0 — до 240 МБ/с;
• зручний та функціональний веб-інтерфейс з українською локалізацією;
• підтримка протоколу IPv6;
• підтримка технології ASUS AiMESH для зручного масштабування мережі;
• вбудований захисник ASUS AiProtection;
• розширені функції батьківського контролю;
• наявність кнопки "WPS" на кожному вузлі;
• для моніторингу та налаштування можна використовувати мобільний додаток або веб-інтерфейс;
• елегантний дизайн.

Особливості:

• наявність у продажі набору із двох вузлів та окремого одинарного пристрою.

Автор: Олесь Пахолок

Висловлюємо вдячність українському представництву компанії ASUS за надану для тестування MESH-систему.
