Огляд MESH-системи ASUS ZenWiFi BT10: продуктивний і елегантний

Хоча MESH-системи часто виглядають значно скромніше, аніж роутери відповідного стандарту Wi-Fi 7, за елегантною зовнішністю може ховатися досить потужне наповнення. У цьому ми вже встигли переконатись на прикладі пари пристроїв даного виробника, але тепер мова піде про ще більш продуктивне рішення.

ASUS ZenWiFi BT10 є топовою трьохдіапазонною MESH-системою: вона відповідає класу BE18000, кожен із її вузлів має одразу пару 10-гігабітних мережевих роз’ємів, а всередині міститься чотириядерний процесор із частотою 2 ГГц, 2 ГБ оперативної пам’яті та вісім антен. А от наскільки висока швидкість передавання даних у бездротових мережах, які додаткові функції може запропонувати цей набір і як його налаштувати — про це та інше ми розповімо далі.

Специфікація

Модель	ASUS ZenWiFi BT10 (W-2-PK)
Тип	Трьохдіапазонна MESH-система
Клас пристрою	BE18000
Стандарти бездротового зв’язку	802.11a/b/g/n/ac/ax/be (Wi-Fi 7)
Підтримувані частотні діапазони	2,4 / 5 / 6 ГГц
Максимальна пропускна здатність	600 Мбіт/с (2,4 ГГц, 802.11n) 3467 Мбіт/с (5 ГГц, 802.11ac) 574 Мбіт/с (2,4 ГГц, 802.11ax) 4804 Мбіт/с (5 ГГц, 802.11ax) 4804 Мбіт/с (6 ГГц, 802.11ax)  688 Мбіт/с (2,4 ГГц, 802.11be) 5764 Мбіт/с (5 ГГц, 802.11be) 11529 Мбіт/с (6 ГГц, 802.11be)
Антени кожного вузла	8 х внутрішні
Зовнішні інтерфейси кожного вузла	1 х 10GbE WAN/LAN 1 х 10GbE LAN 1 х 1GbE WAN/LAN 1 х USB 3.0
Процесор	4 ядра x 2,0 ГГц
Об’єм пам’яті оперативної / постійної	2048 МБ / 256 МБ
Кнопки	Power, Reset, WPS
Захист бездротової мережі	WPA/WPA2/WPA3
Підтримувані протоколи	IPv4, IPv6
Блок живлення	36 Вт (12 В, 3 А)
Розміри	158, х 186,5 х 71,8 мм
Маса	855 г
Гарантія	3 роки
Сторінка пристрою	ASUS ZenWiFi BT10
Сайт виробника	ASUS

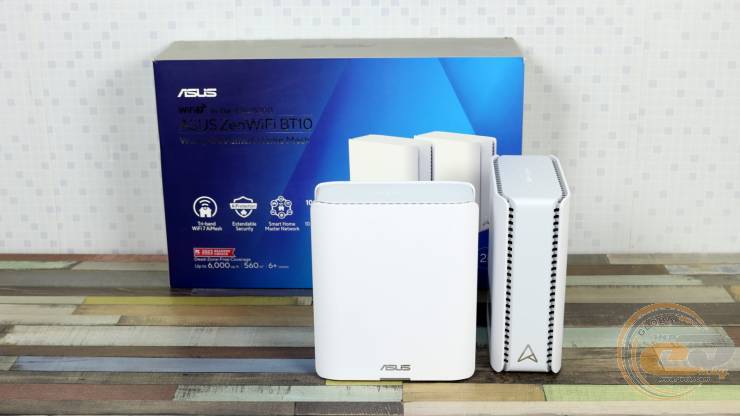

Паковання та комплект постачання

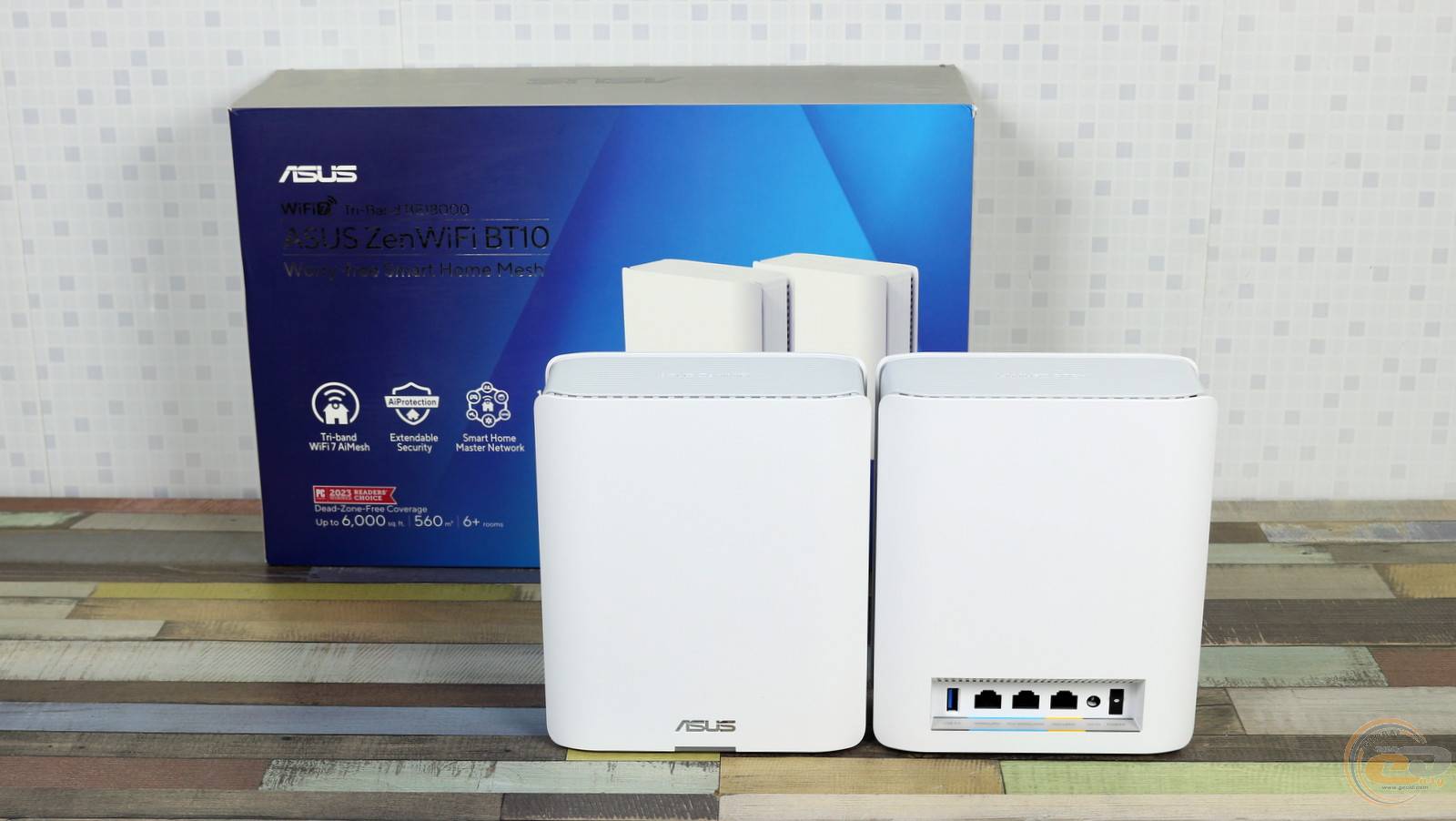

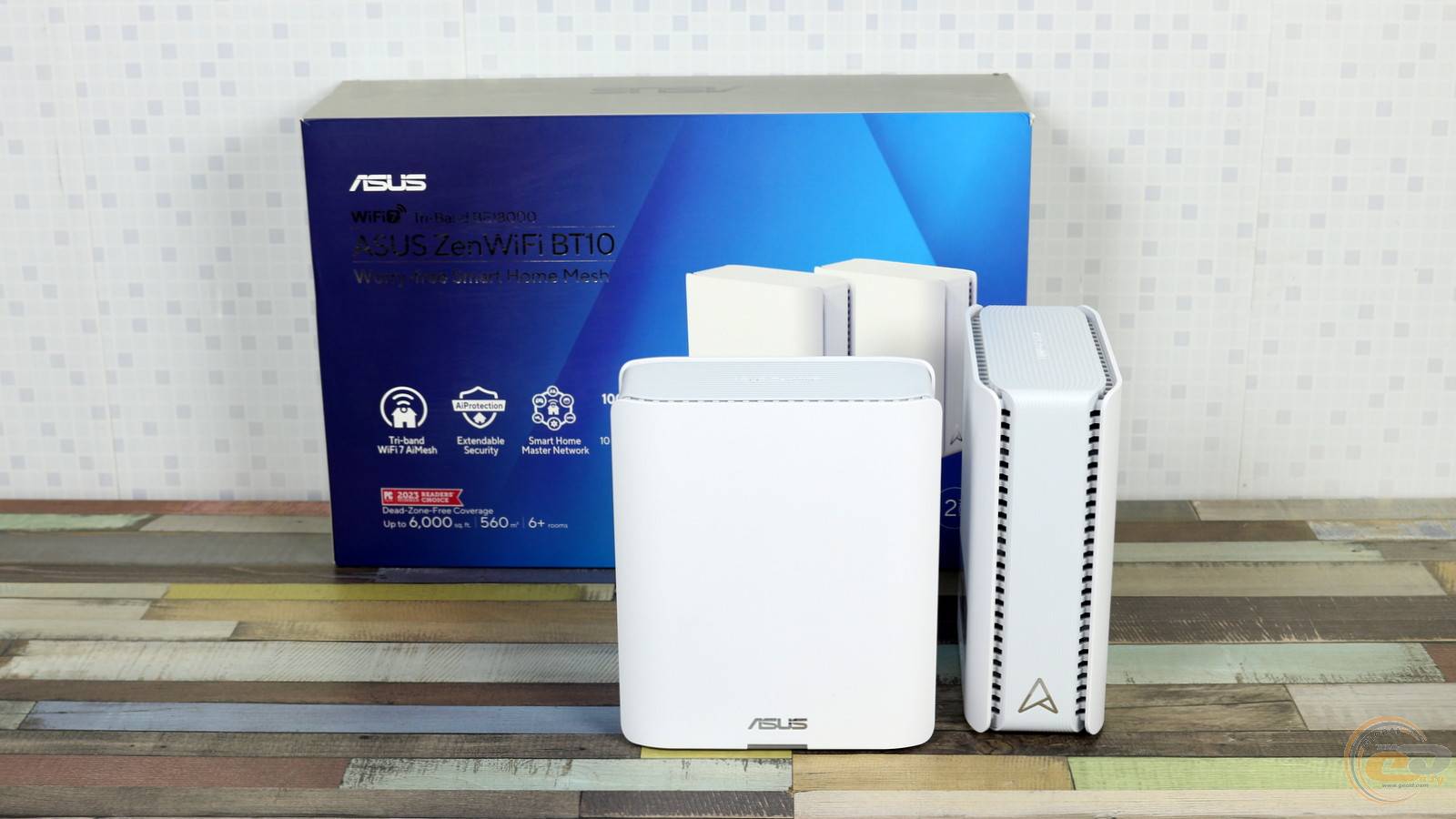

Коробка виконана в кращих традиціях лінійки ASUS ZenWiFi — вона красива і дуже інформативна. Єдине, для розуміння написаного знадобиться знання англійської.

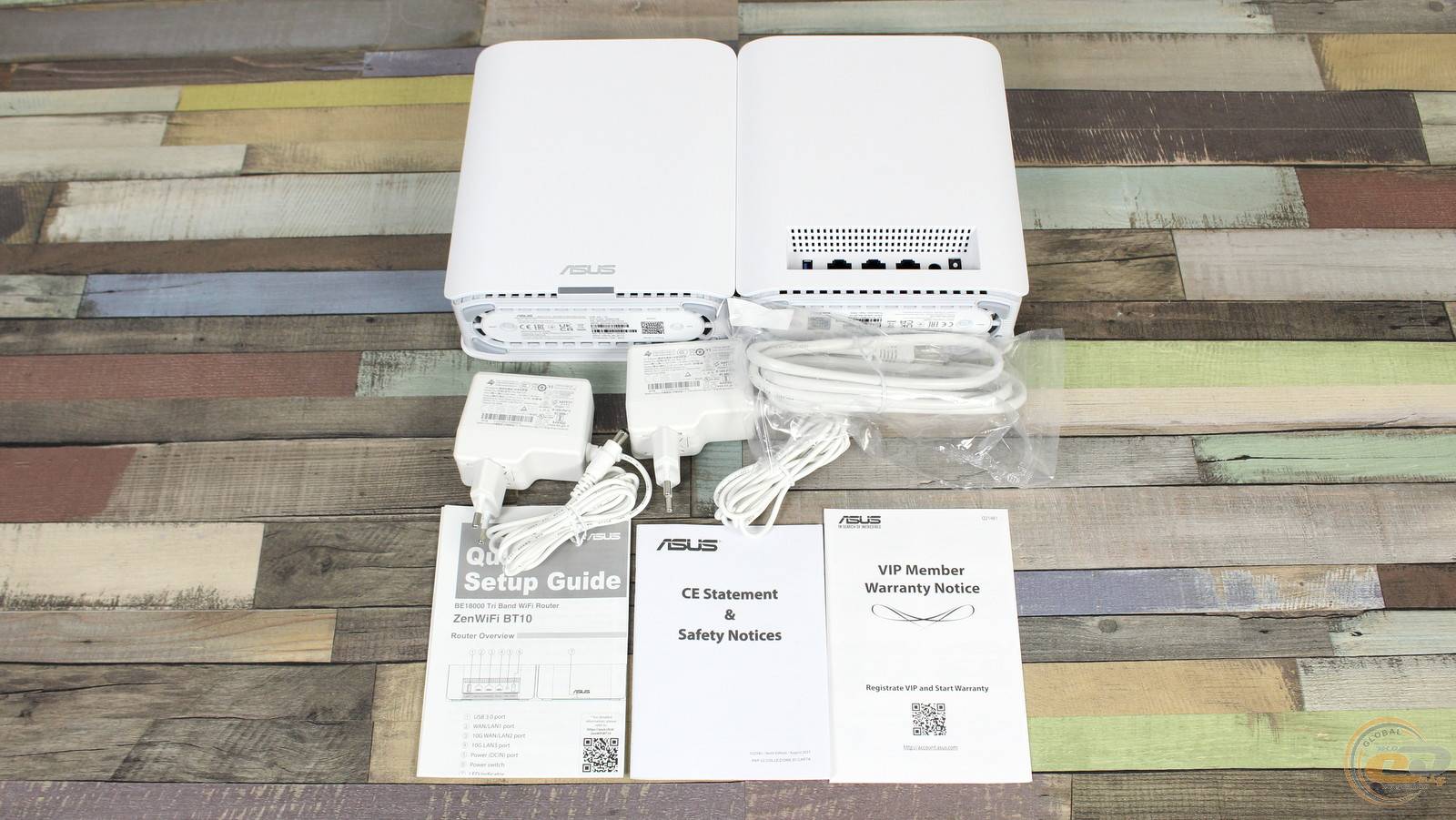

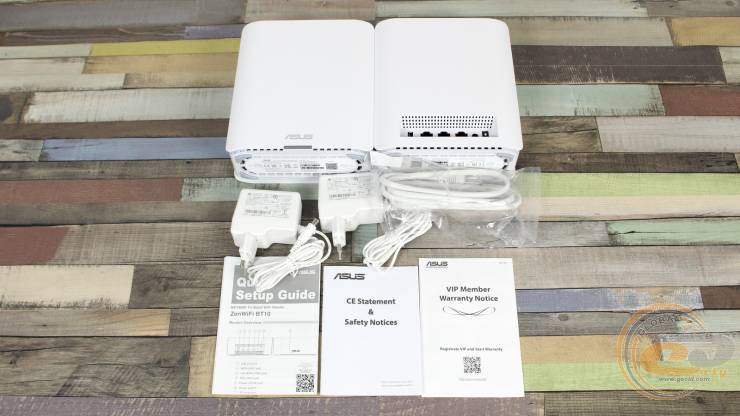

Всередині, окрім двох вузлів, поклали паперову документацію, патч-корд та два блоки живлення зі знімними вилками.

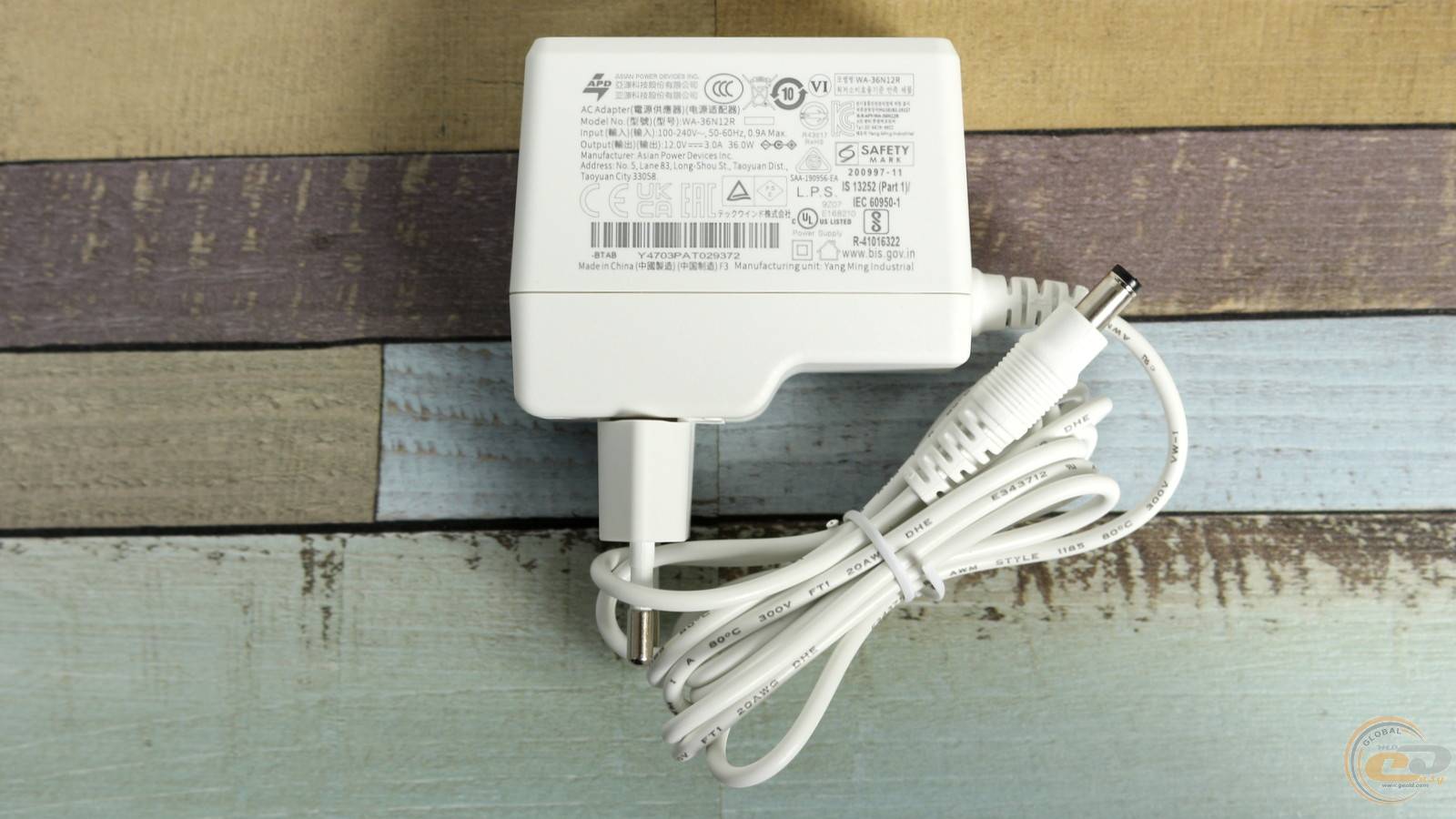

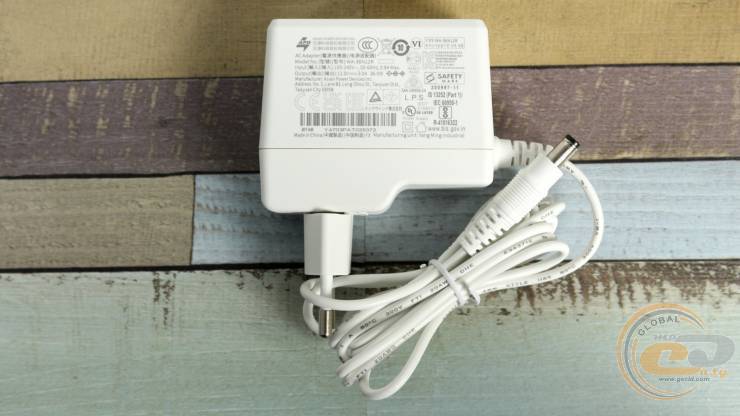

Останні, як і сама MESH-система, виконані в білому корпусі. Чимала потужність 36 Вт покликана забезпечити потреби високопродуктивного внутрішнього наповнення і під’єднаних через USB пристроїв.

Крім того, завдяки вхідній напрузі +12В при потребі вузли можна заживити від павербанка або ж ДБЖ для роутерів.

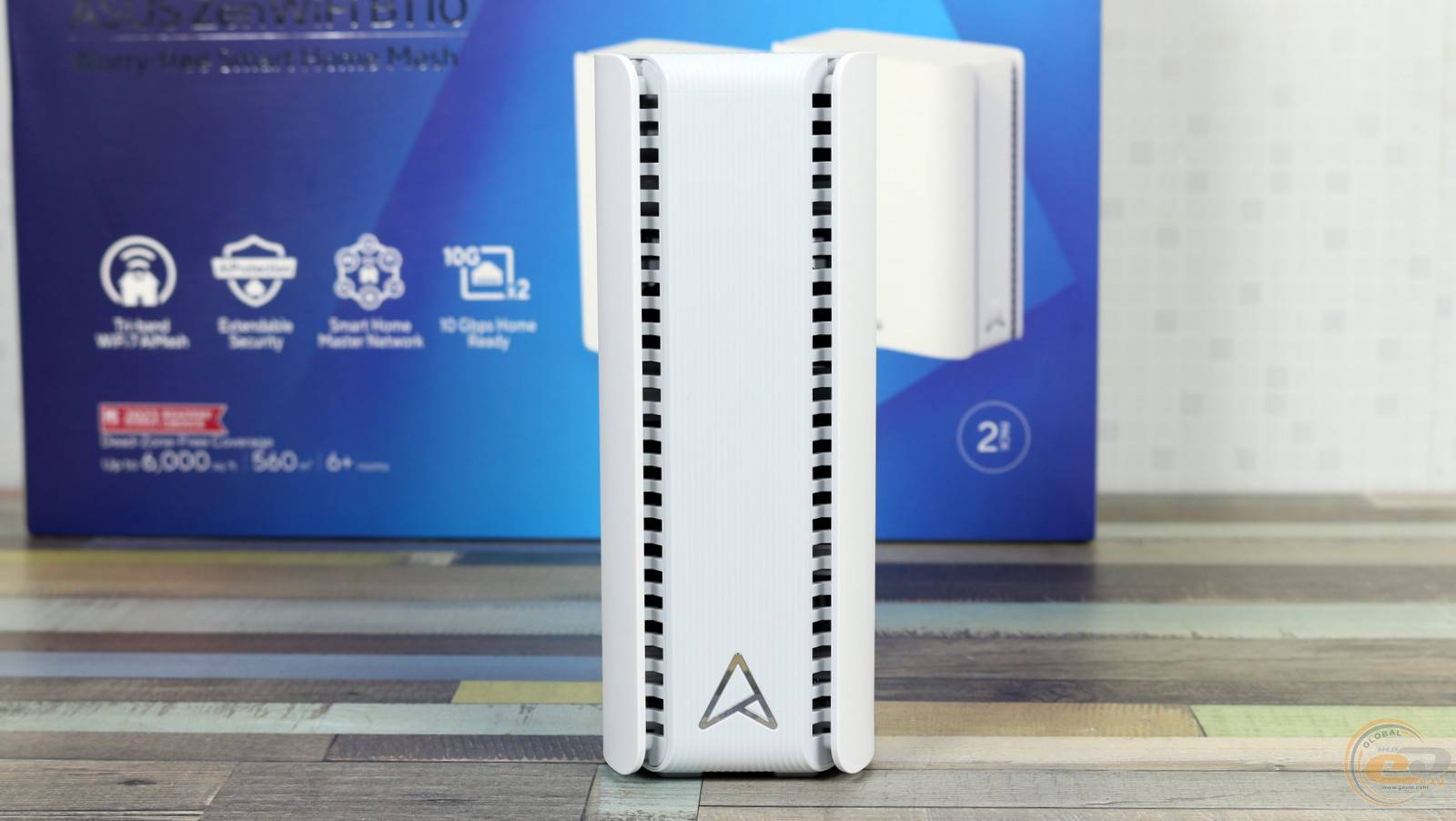

Зовнішній вигляд

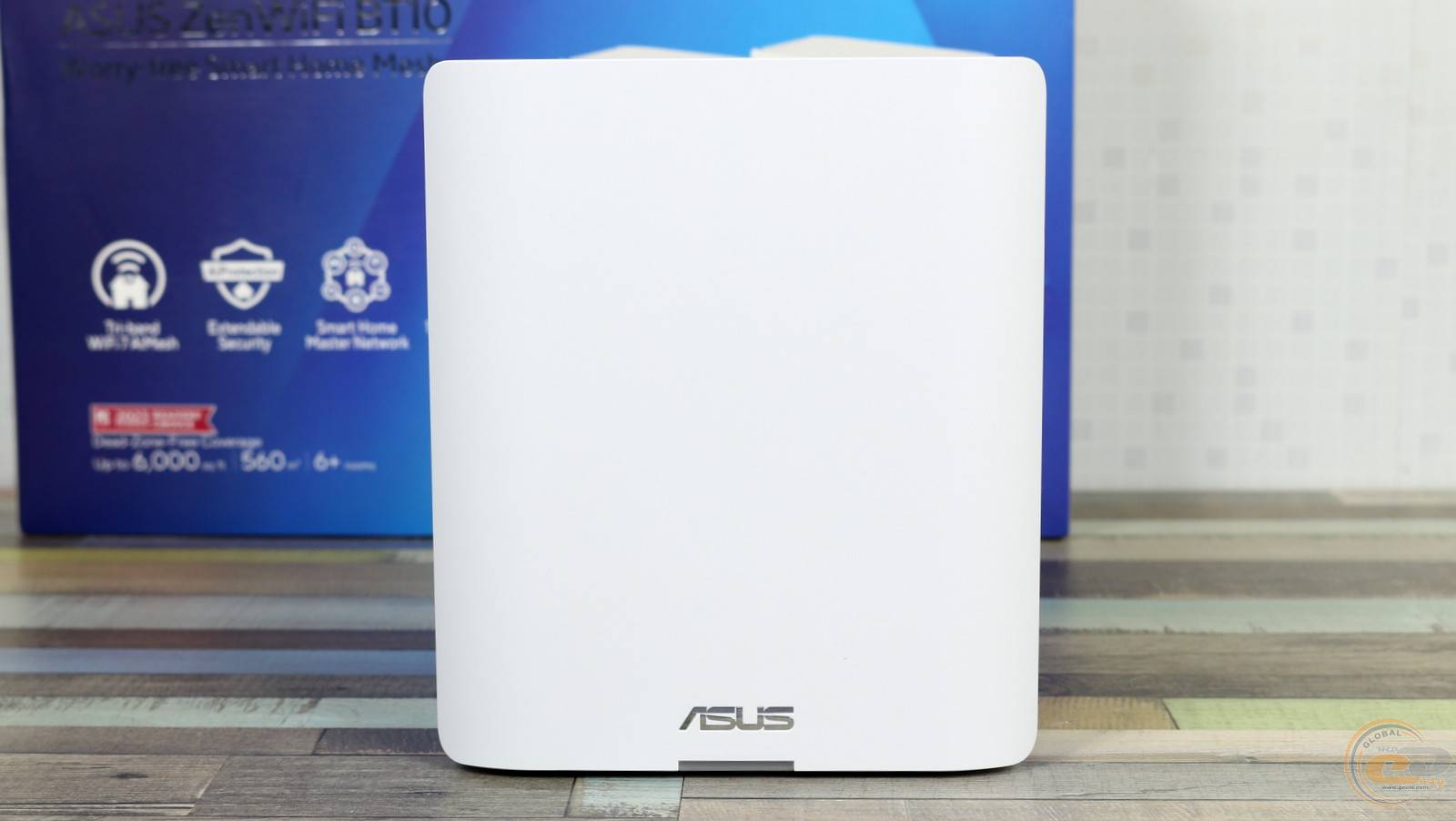

Анфас, профіль, розміри та вага складових MESH-системи ASUS ZenWiFi BT10 цілком аналогічні вузлам протестованої нами раніше ASUS ZenWiFi BT8. Що ж, такий симпатичний дизайн дійсно є гідним прикладом для наслідування.

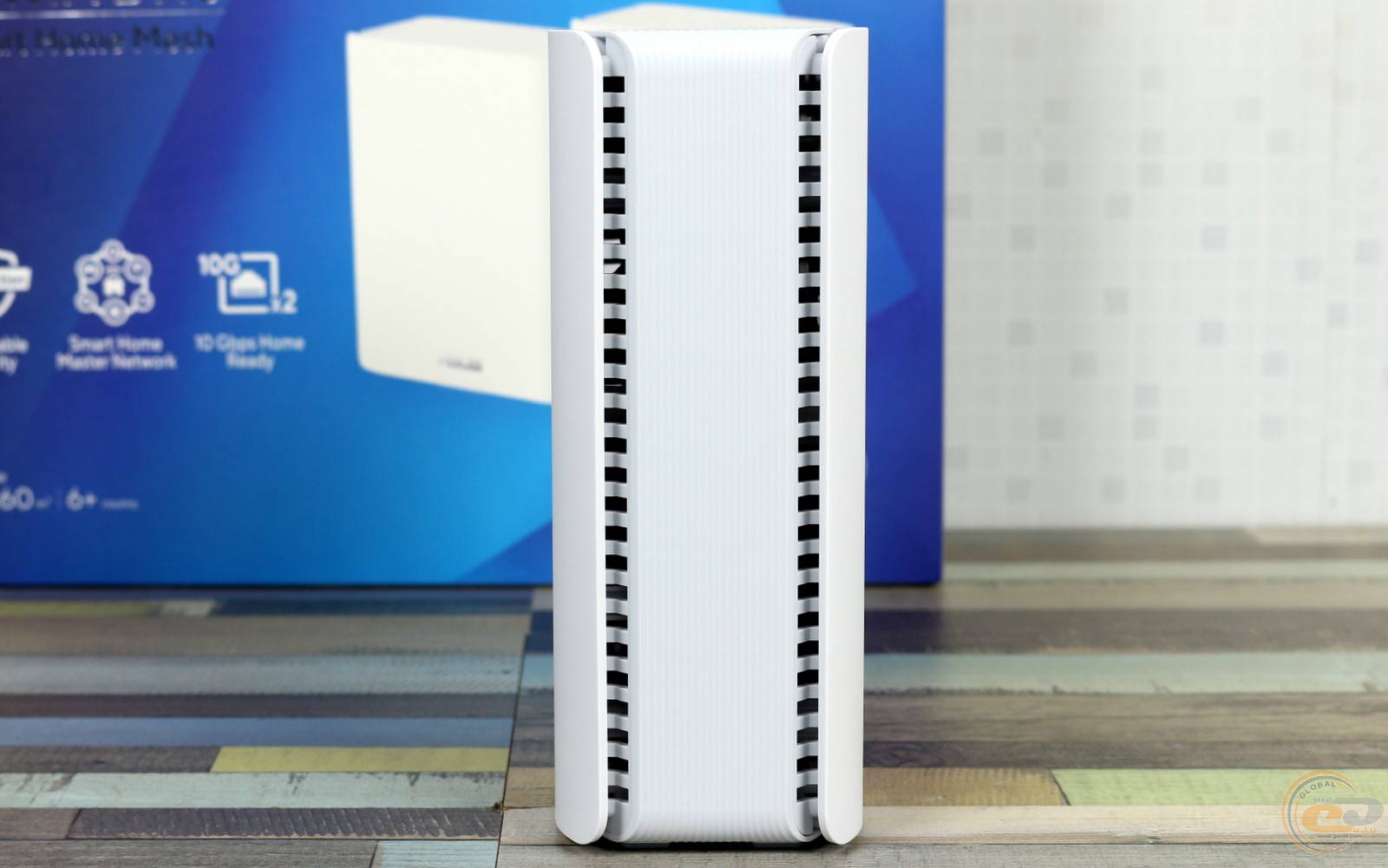

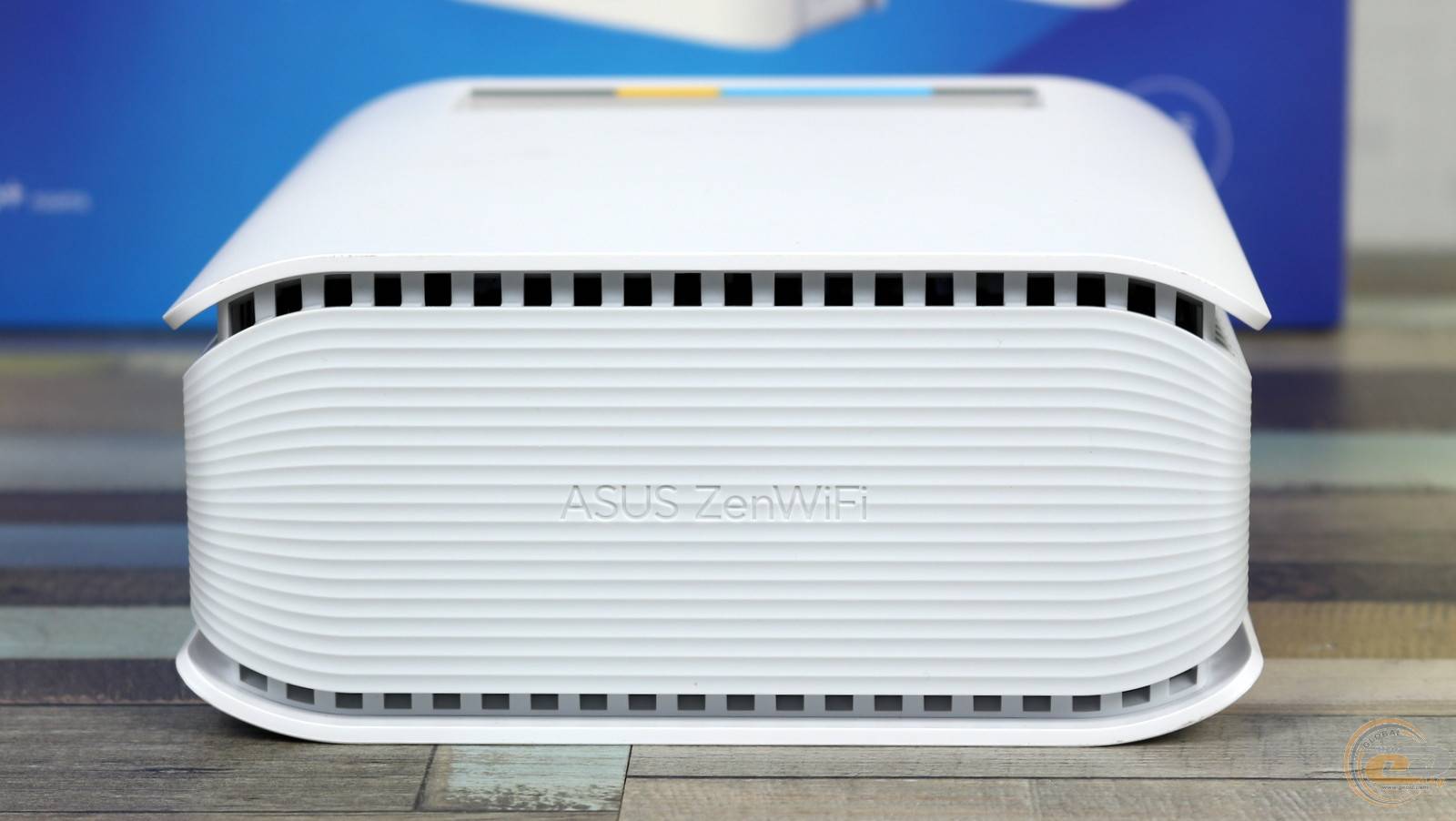

Округлі форми тут поєднуються із двома рядами вентиляційних отворів по периметру корпусу. Все ж, враховуючи потужне апаратне наповнення, їх тут не так і багато.

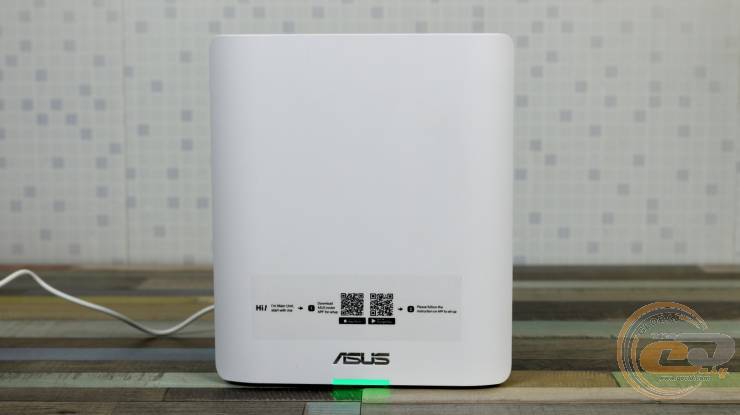

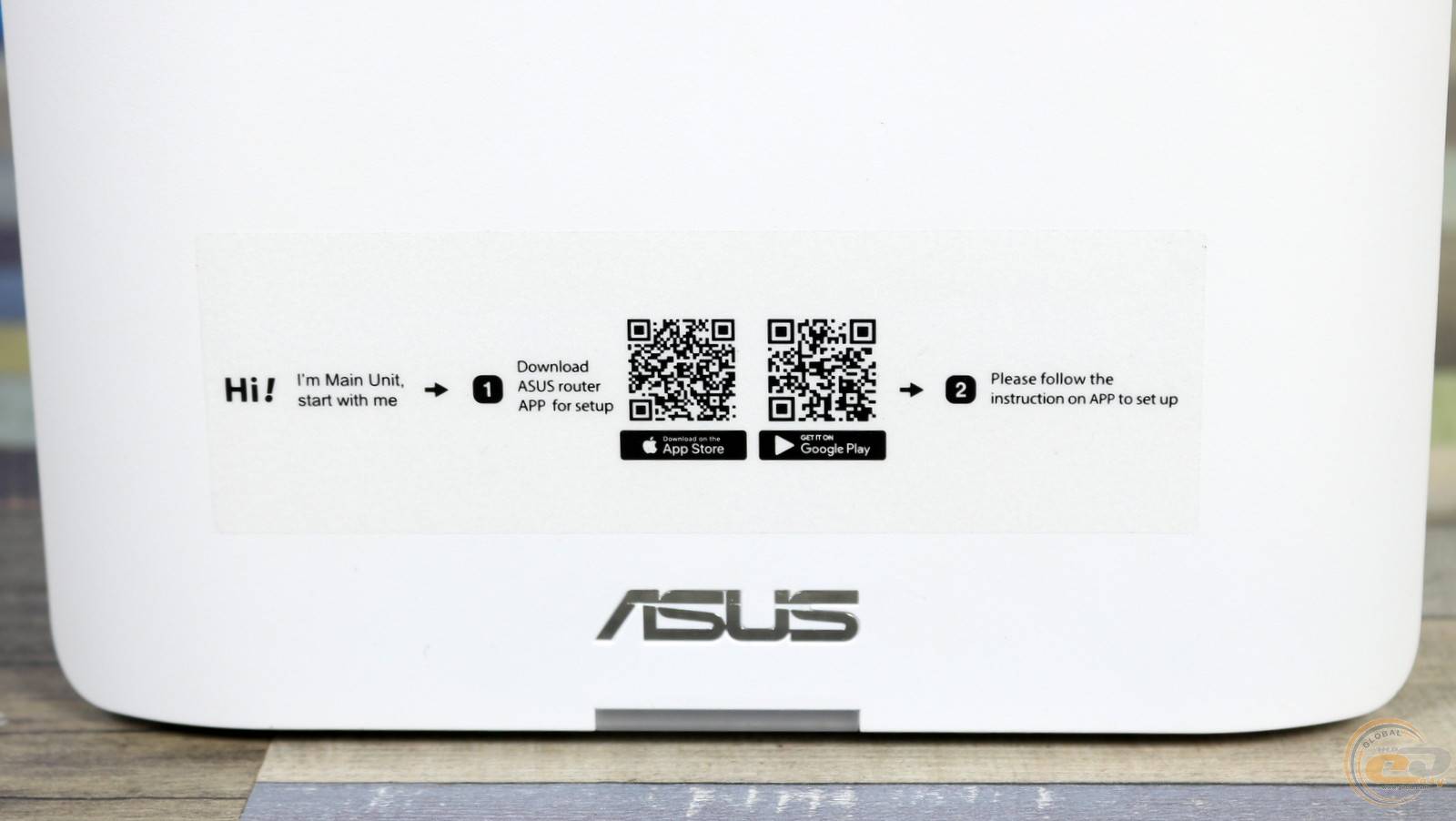

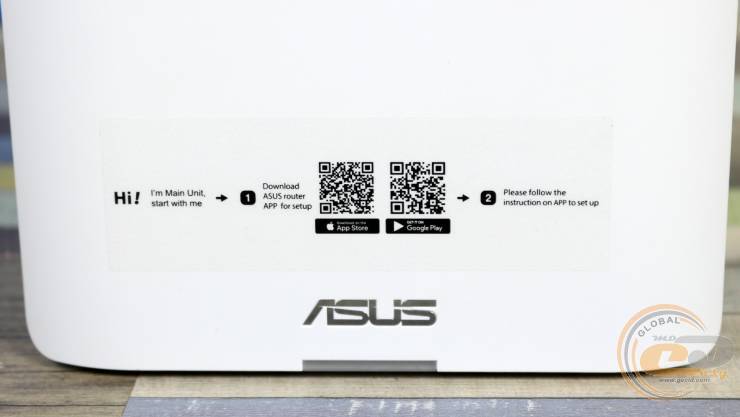

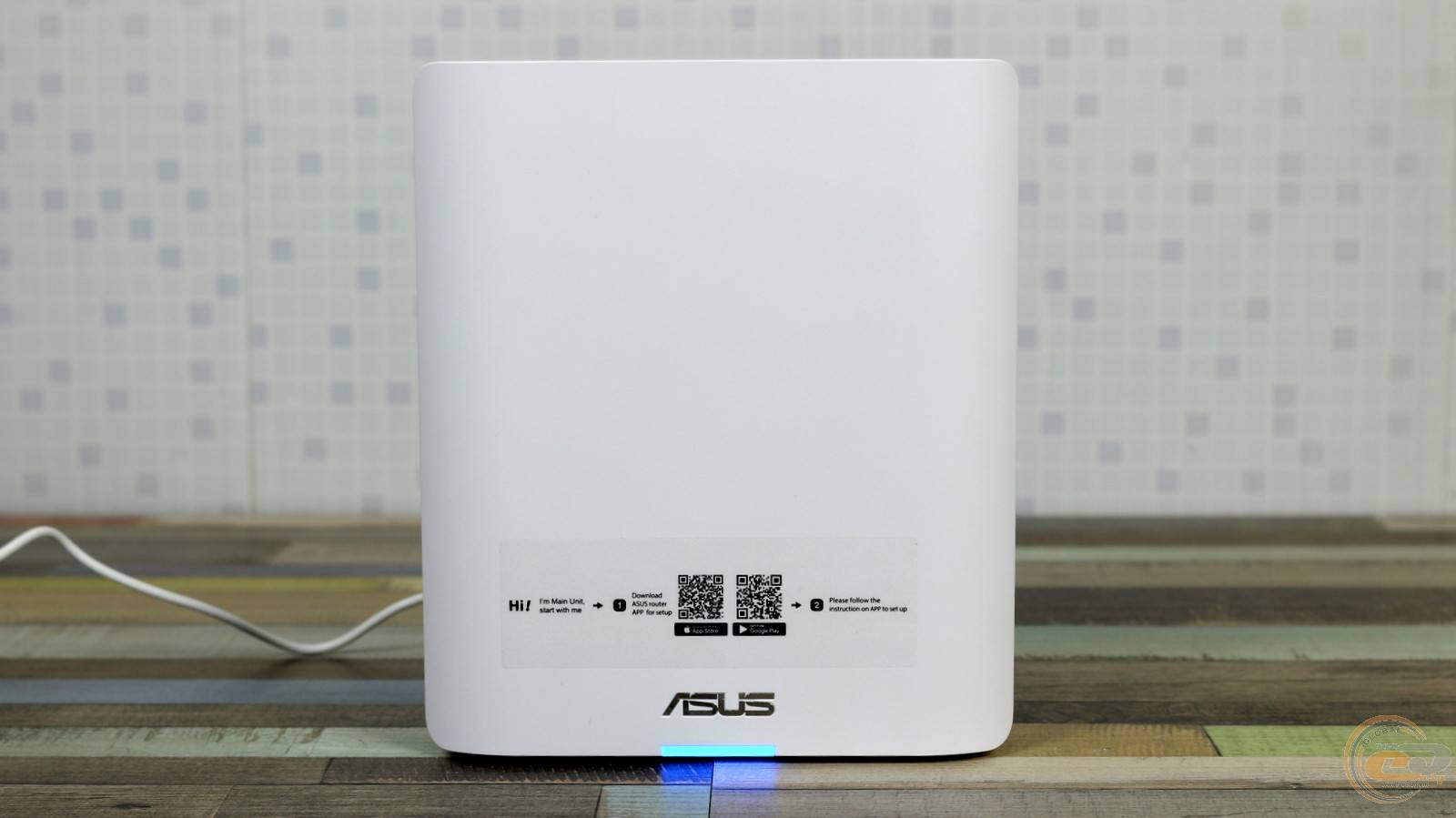

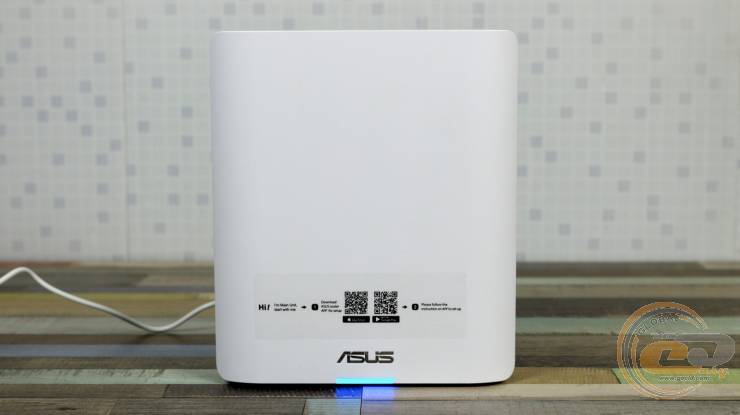

У нас в гостях знову набір із двох пристроїв (W-2-PK), хоча продажі є одразу тріо (W-3-PK), а також одинарний роутер з аналогічною назвою (W-1-PK). Головний вузол отримав відповідну позначку з двома QR-кодами, які скеровують користувача на сторінки завантаження додатка ASUS Router для Android- та iOS-гаджетів. В іншому відмінностей між складовими системи немає.

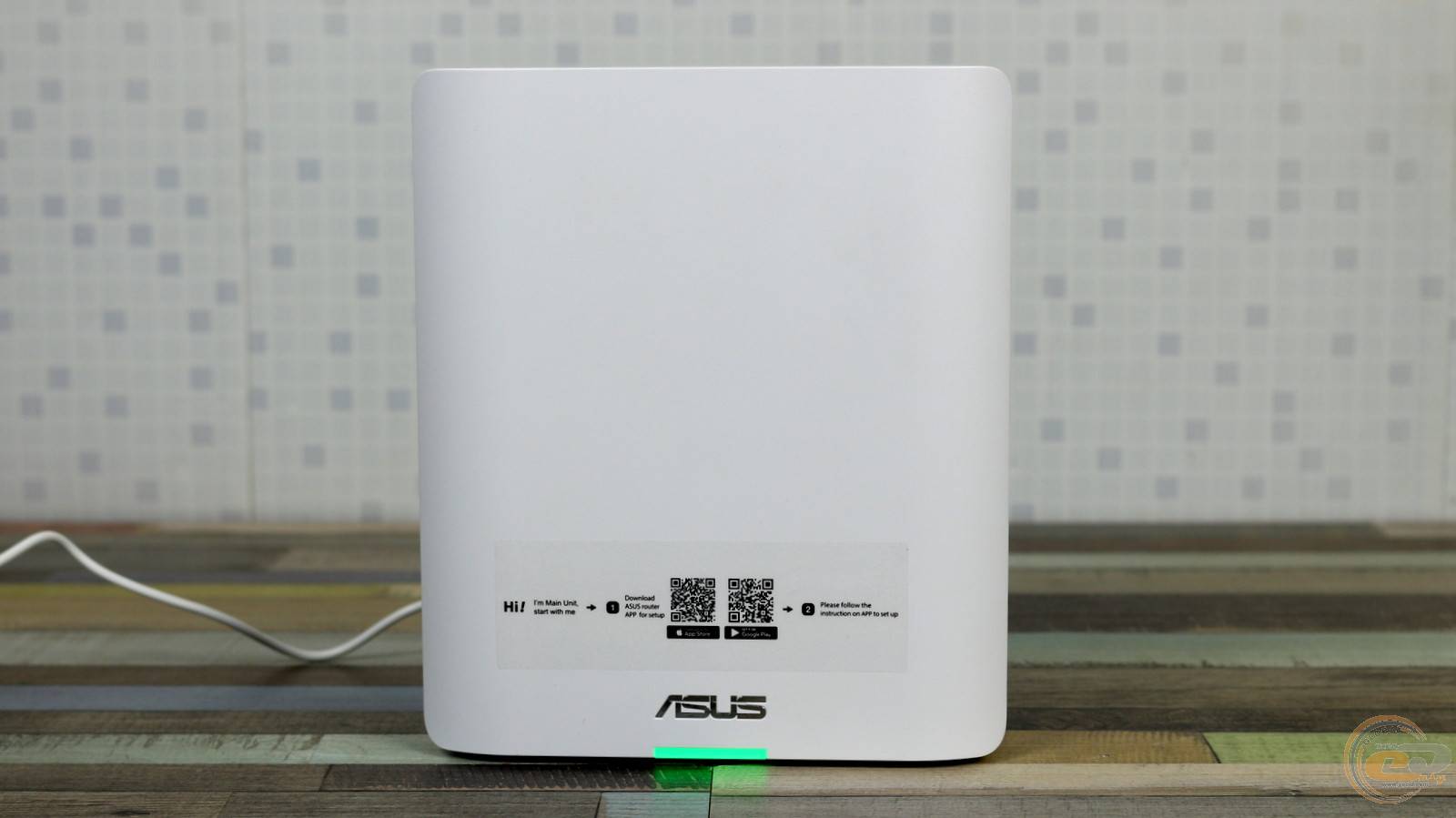

Кожен вузол ASUS ZenWiFi BT10 отримав світлодіодний індикатор. Він у свою чергу інформує про готовність до налаштувань (зелений миготливий), належну роботу (зелений), слабкий сигнал із головним роутером (жовтий) або відсутність інтернет-з’єднання чи з’єднання із головним пристроєм (червоний).

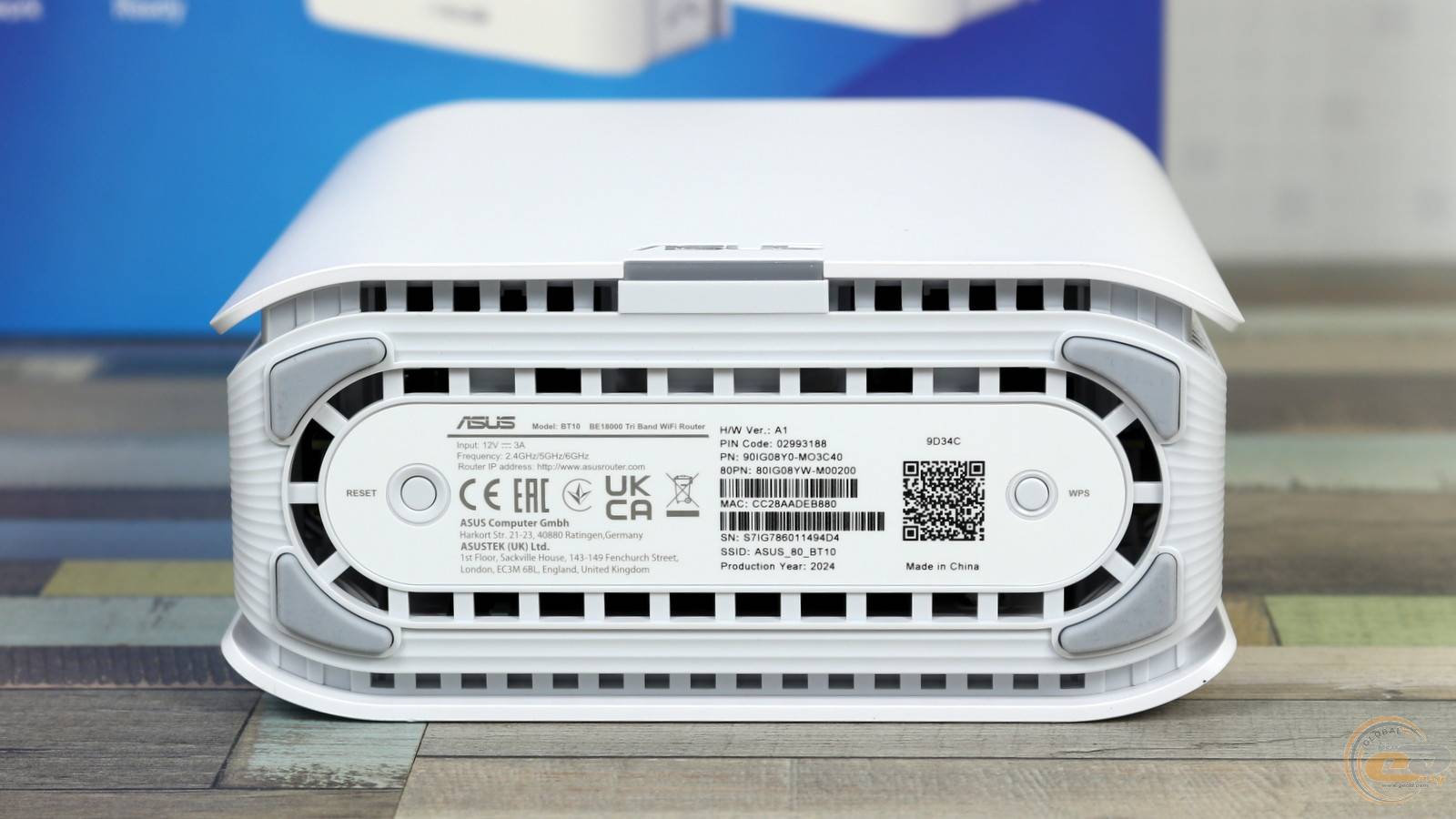

Поруч із м’якими ніжками на дні корпусу дизайнери вирішили заховати кнопки Reset та WPS. Вони дещо відрізняються за формою обідка довкола, але з необережності їх все ж можна переплутати.

Також тут вказані параметрами живлення, дані для під’єднання до Wi-Fi-мережі та інша корисна інформація.

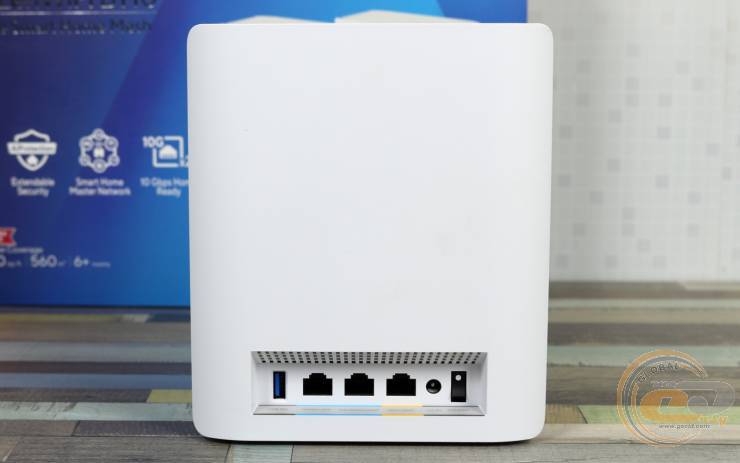

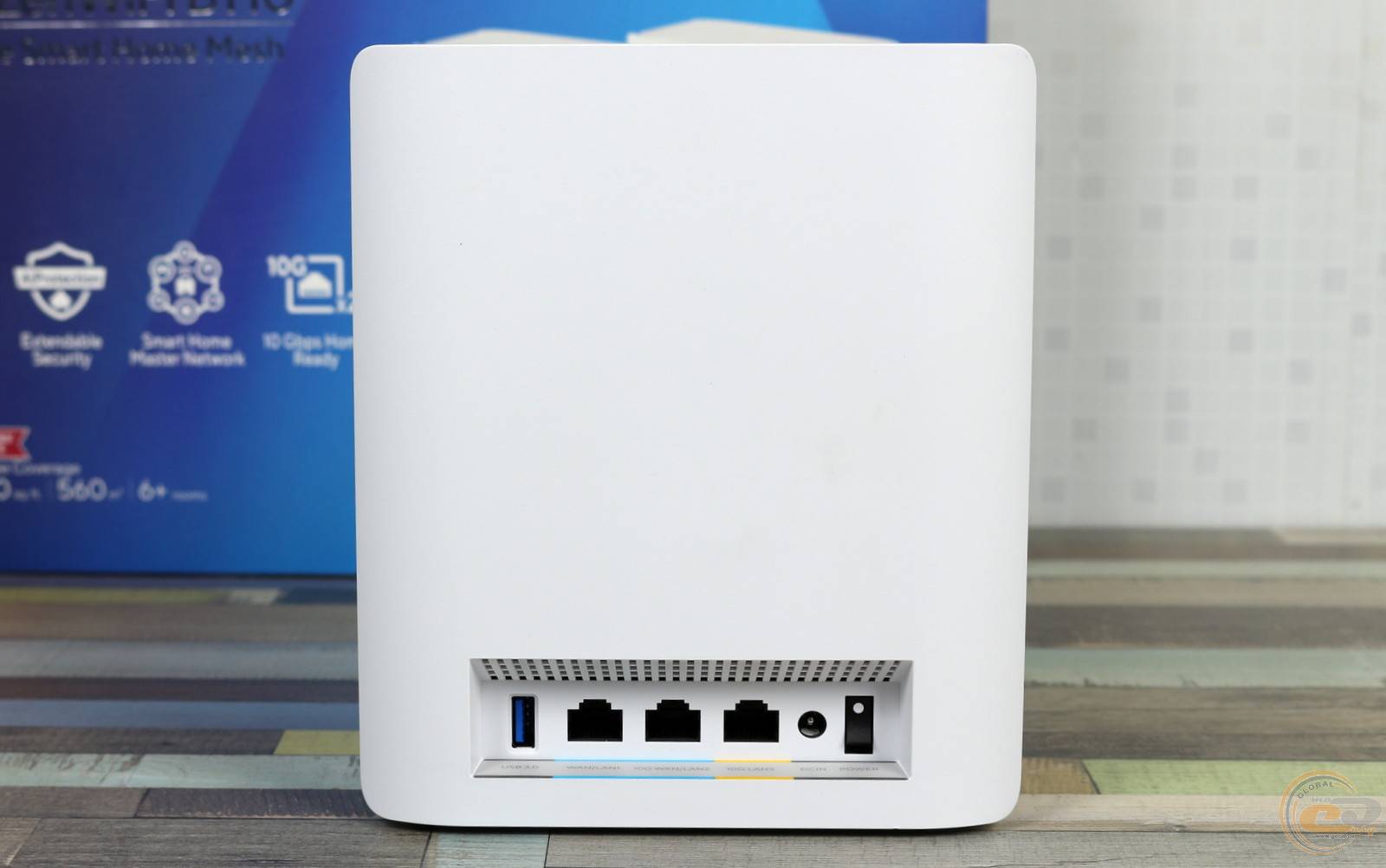

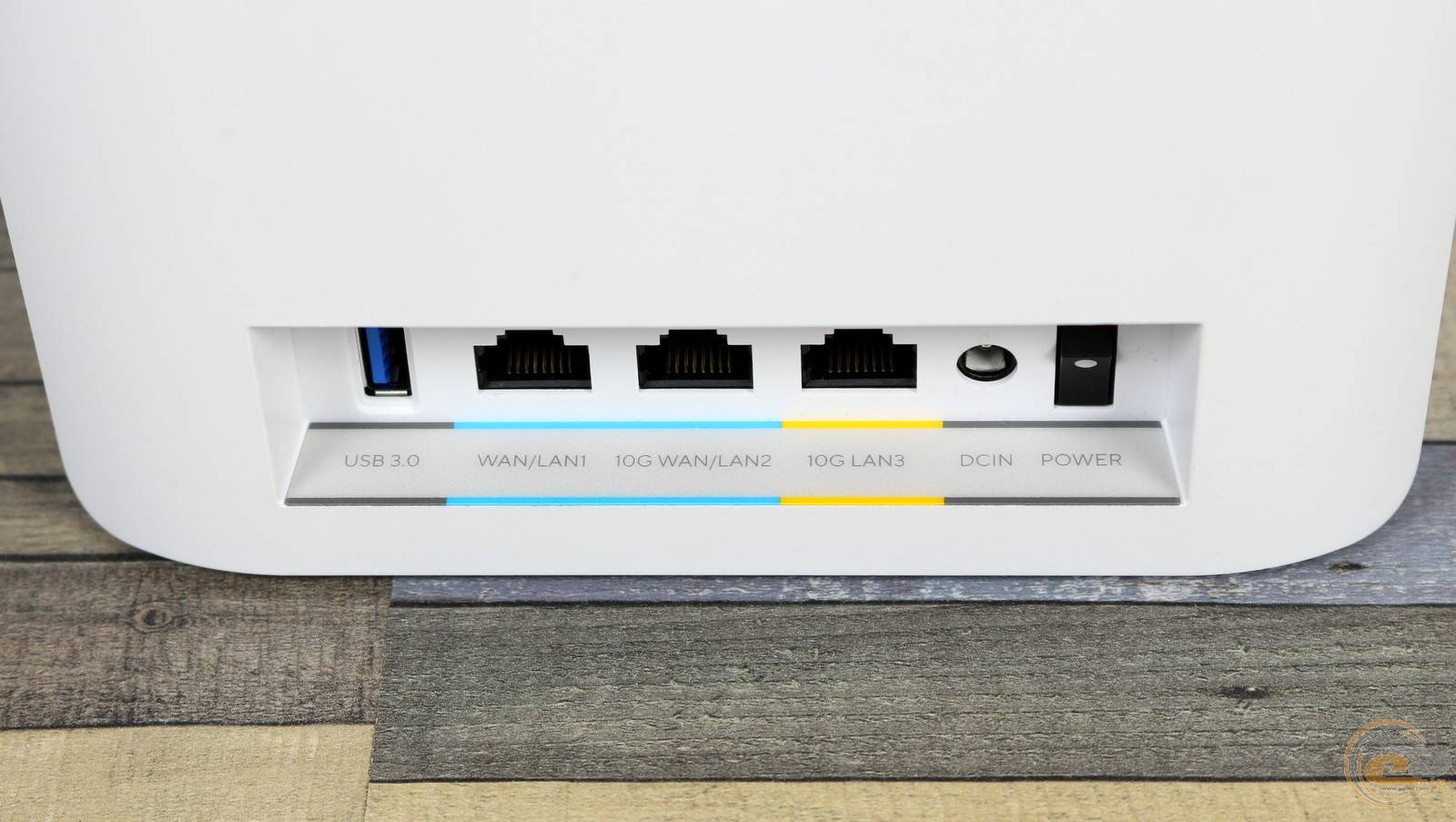

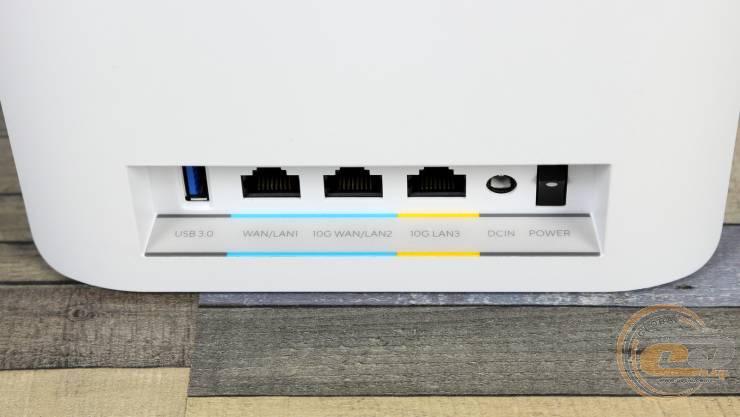

А ніша в тилу заховала додаткові вентиляційні отвори, кнопку увімкнення та ряд роз’ємів.

В числі останніх — один USB 3.0, позначені синім кольором два порти WAN/LAN з пропускною здатністю 10 та 1 Гбіт/с, 10-гігабітний LAN із жовтою позначкою та роз’єм живлення. Високі швидкісні показники та багатий набір даних інтерфейсів вказують на те, що перед нами один із топових пристроїв виробника.

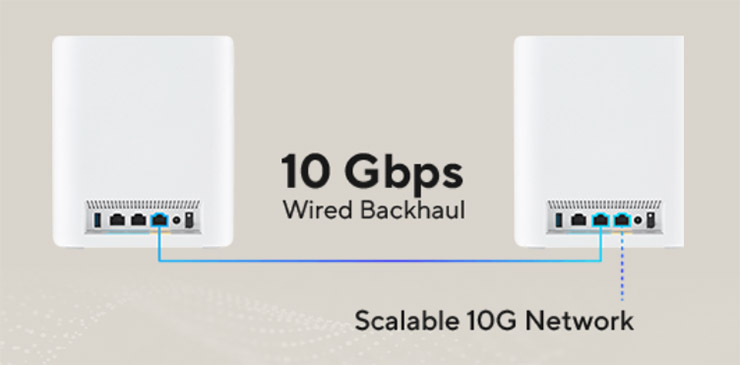

На практиці наявність такої кількості 10-гігабітних портів дозволяє встановити швидкісне з’єднання між вузлами MESH-системи, залишивши бездротовий ефір суто для передачі даних від і до клієнтів. У той час вільні роз’єми стануть в пригоді для під’єднання стаціонарних ПК або NAS, а USB 3.0 — для використання гаджета або модема в якості резервного джерела інтернет-трафіку.

Апаратна платформа та функціональні можливості

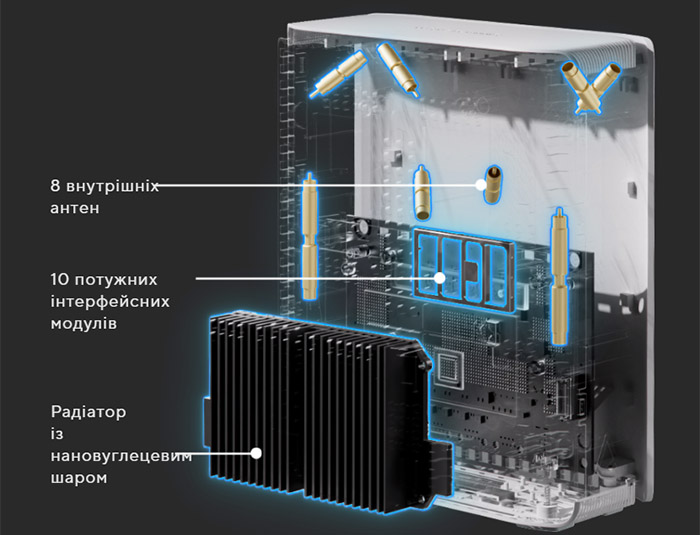

А тепер про те, що ховається за приємною зовнішністю ASUS ZenWiFi BT10. Порівняно з ASUS ZenWiFi BT8, об’єм пам’яті тут виріс удвічі — до 2048 МБ оперативної та 256 МБ постійної. А місце 3-ядерного процесора зайняв 4-ядерний із частотою 2 ГГц. В свою чергу стабільне покриття в усіх напрямках і відсутність «мертвих зон» забезпечують вісім внутрішніх антен замість семи.

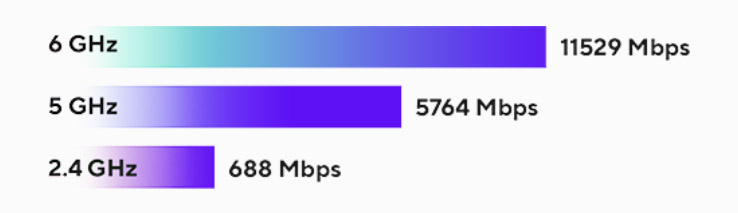

Відповідно підросли і швидкості передачі у двох із трьох частотних діапазонів. Використання найсучаснішого стандарту Wi-Fi 7 (802.11be) при 2,4 ГГц дозволяє досягнути до 688 Мбіт/с (MIMO 2х2), при 5 ГГц — 5764 Мбіт/с (4х4), а при 6 ГГц — 11529 Мбіт/с (4х4). Сумарно отримуємо 17981 Мбіт/с, що відповідає класу BE18000. Завдяки таким високим швидкісним показниками тестована система є топовим трьохдіапазонним рішенням в асортименті виробника.

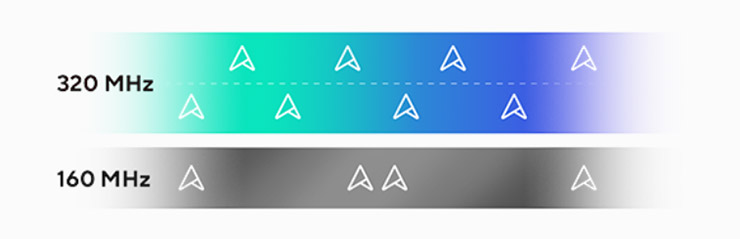

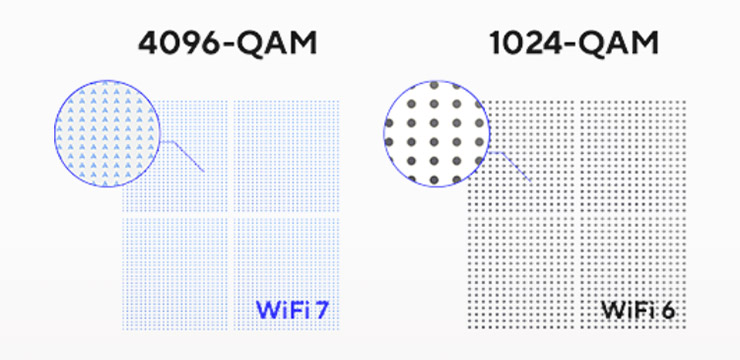

У свою чергу такі високі значення стали можливими в тому ж числі завдяки 320-МГц каналам у діапазоні 6 ГГц та модуляції 4K-QAM.

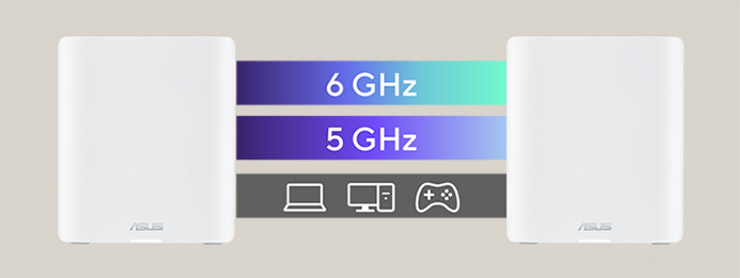

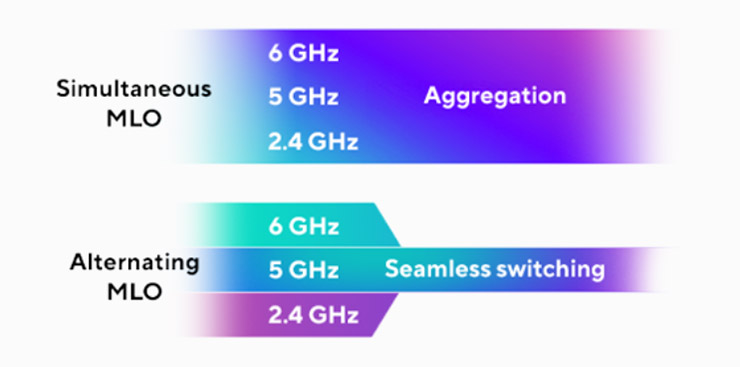

А ще Wi-Fi 7 додав можливість об’єднати всі три частотні діапазони в один завдяки технології MLO — ось цього не було у попередніх стандартів.

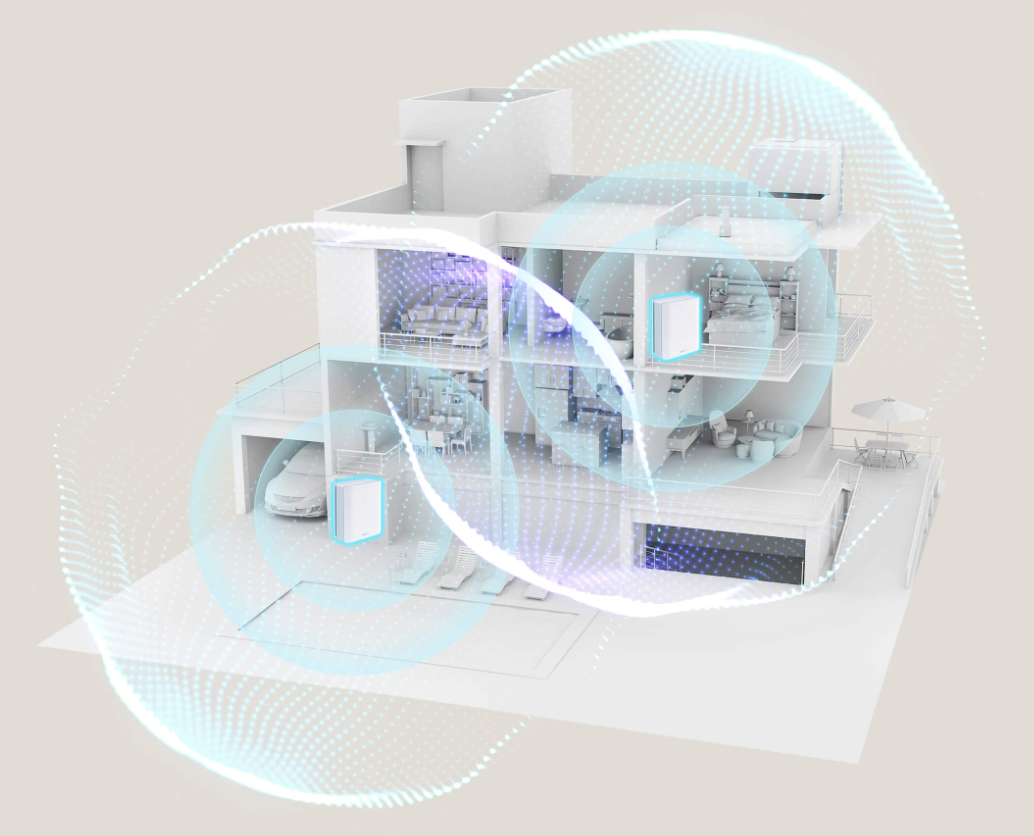

Тестований подвійний набір дозволяє покрити площу до 550 м² (5+ кімнат), у той час як одинарний роутер BT10 покриває до 225 м² або 4 і більше кімнат. Завдяки технології ASUS AiMesh нові вузли можна з легкістю додати в існуючу мережу. При цьому перемикання клієнтів між ними буде відбуватися автоматично і непомітно.

Крім того, тестована MESH-система має й інші переваги. Ось деякі із них:

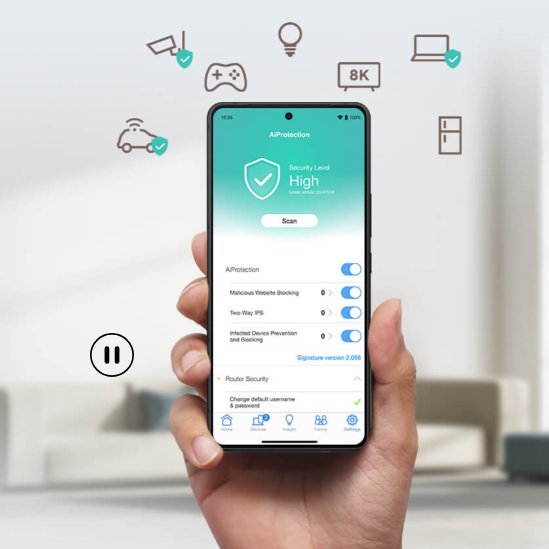

• комплексний трирівневий захист комерційного класу ASUS AiProtection Pro в режимі 24/7 з простим налаштуванням;

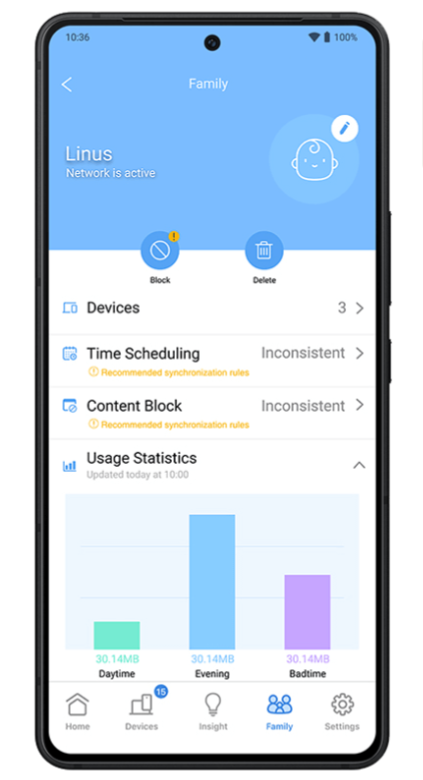

• майстер ASUS Smart Home Master спрощує створення окремих мереж (SSID) і підключення до них, а також допомагає реалізувати батьківський контроль;

• підтримку різних VPN-протоколів, зокрема WireGuard, та кількох одночасних VPN-з’єднань;

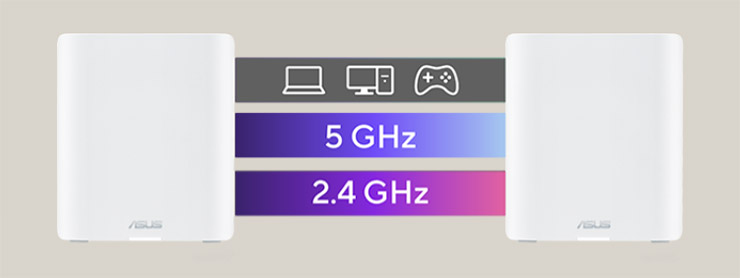

• інтелектуальне backhaul-з’єднання об’єднує частотні діапазони або перемикається між ними для поліпшення продуктивності;

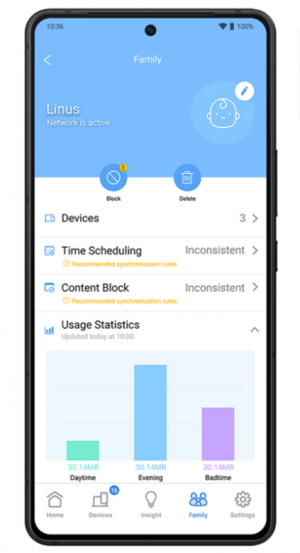

• можливість налаштування параметрів за допомогою додатка ASUS Router, доступного для Android та iOS.

Налаштування

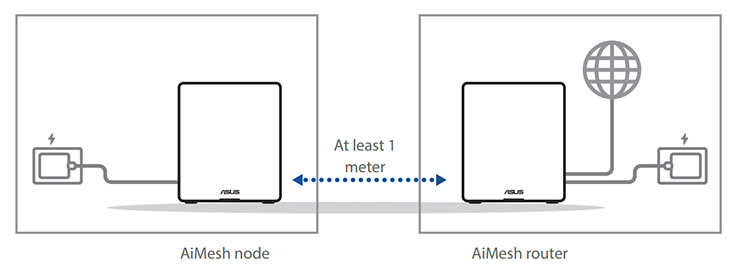

На момент налаштування складові системи радять розташувати на відстані принаймні 1 метр один від одного та під’єднати до живлення. Кабель, який передає трафік від провайдера, приєднуємо до пристрою з наліпкою «Main Unit». Він буде виконувати роль роутера, в той час як інший стане допоміжним вузлом мережі.

Для зміни параметрів MESH-системи слід у веб-браузері перейти за адресою http://www.asusrouter.com. При першому вході з’являється чимало можливостей: ввести дані дротової мережі або обрати автоматичне отримання параметрів, задати назву і пароль бездротової мережі чи створити три окремі для діапазонів 2,4, 5 і 6 ГГц, змінити логін і пароль для входу в налаштування, а також оновити програмне забезпечення пристрою. Після цього функція AiMesh допоможе виявити усі вузли даної мережі. Також для цієї цілі можна використовувати додаток ASUS Router.

Після згаданих кроків вже звичний веб-інтерфейс відкриває доступ до налаштування головних та гостьових мереж, безпекових функцій AiProtection, батьківського контролю, брандмауера, QoS, VPN, USB та багато іншого. Також тут можна побачити ступінь завантаження процесорний ядер і оперативної пам’яті. І, звісно ж, на місці українська локалізація.

Тестування

MESH-система ASUS ZenWiFi BT10 тестувалася різними методами передачі даних, при цьому дотримувалися такі умови:

• тестування MESH-пристроїв відбувалося на відстані не менше 3 метрів;
• пропускна здатність каналу Wi-Fi замірялася на частотах 2,4, 5 та 6 ГГц;
• пропускна здатність дротового сегменту вимірювалася в умовах неекранованої витої пари;
• для тестування використовувався Wi-Fi-адаптер стандарту Wi-Fi 7 ASUS PCE-BE92BT та материнська плата ASUS TUF GAMING Z890-PLUS WIFI.

Порівняльне тестування працездатності на частоті 2,4 ГГц

Потік даних в обох напрямках

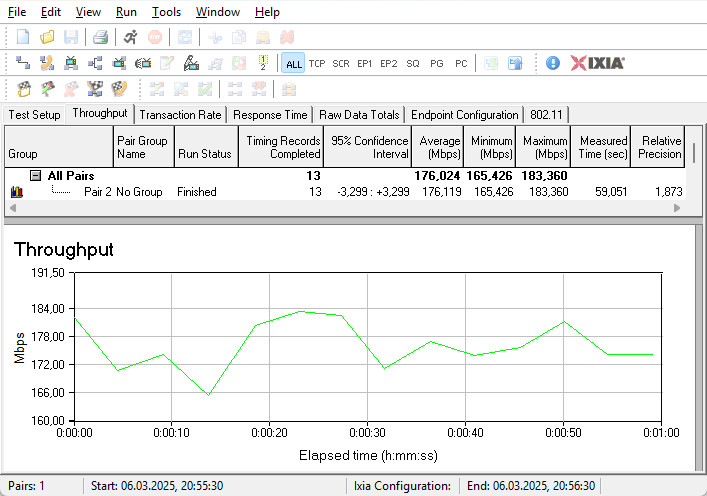

Потік даних від клієнта до маршрутизатора

Потік даних від маршрутизатора до клієнта

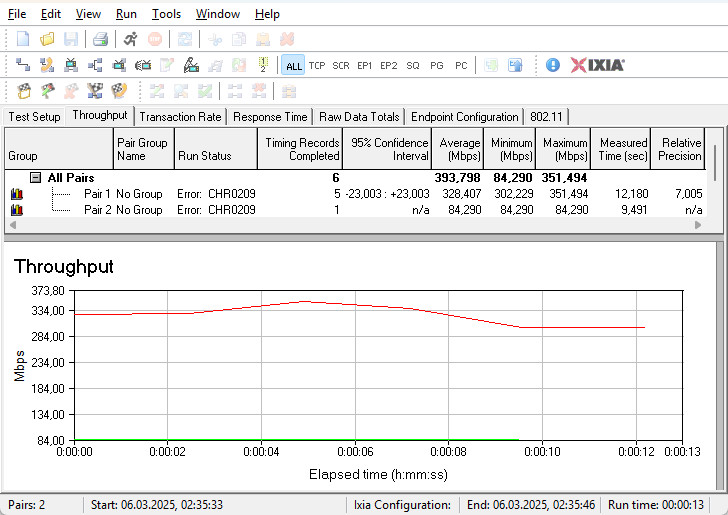

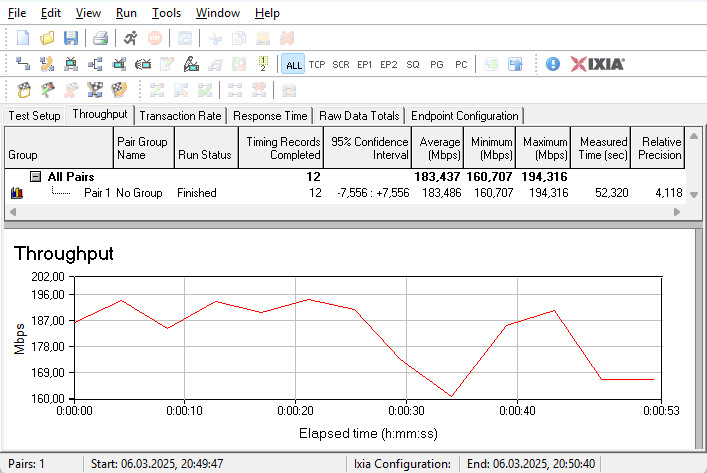

Сума середніх швидкостей у двох напрямках в 2,4-ГГц діапазоні досягає аж 394 Мбіт/с. А от при передачі даних в одному напрямку результати виявилися суттєво нижчими — в середньому ми отримали 176-183 Мбіт/с.

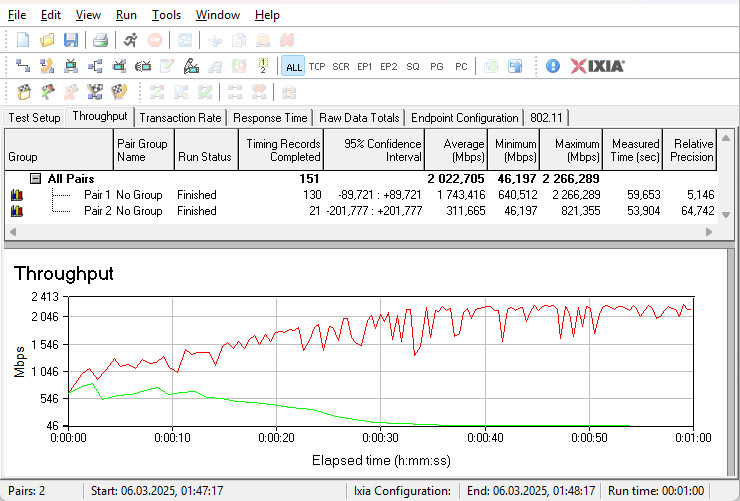

Порівняльне тестування працездатності на частоті 5 ГГц

Потік даних в обох напрямках

Потік даних від клієнта до маршрутизатора

Потік даних від маршрутизатора до клієнта

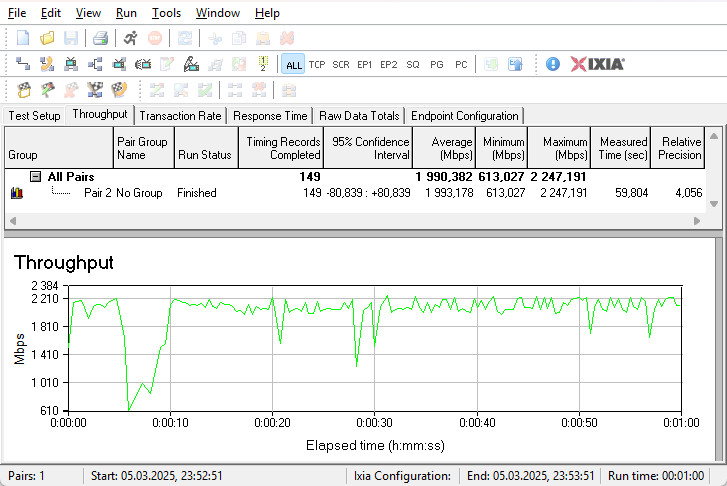

В більш продуктивному діапазоні 5 ГГц сума середніх швидкостей в обох напрямках перевищує 2 Гбіт/с, що є відмінним показником. Значення при передачі даних в одному напрямку також дуже схожі.

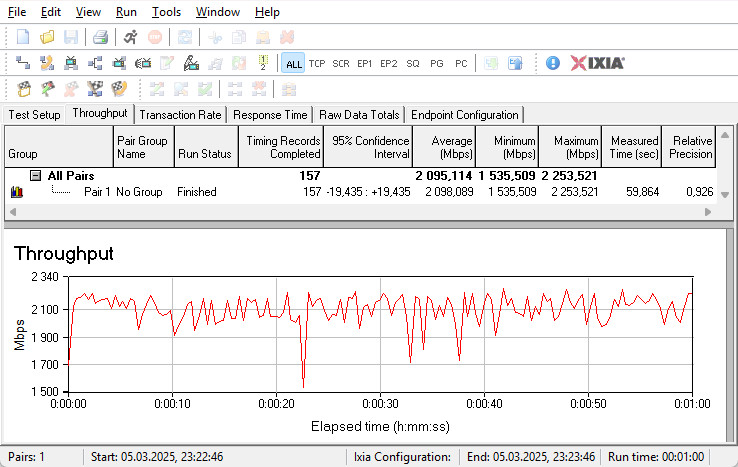

Порівняльне тестування працездатності на частоті 6 ГГц

Потік даних в обох напрямках

Потік даних від клієнта до маршрутизатора

Потік даних від маршрутизатора до клієнта

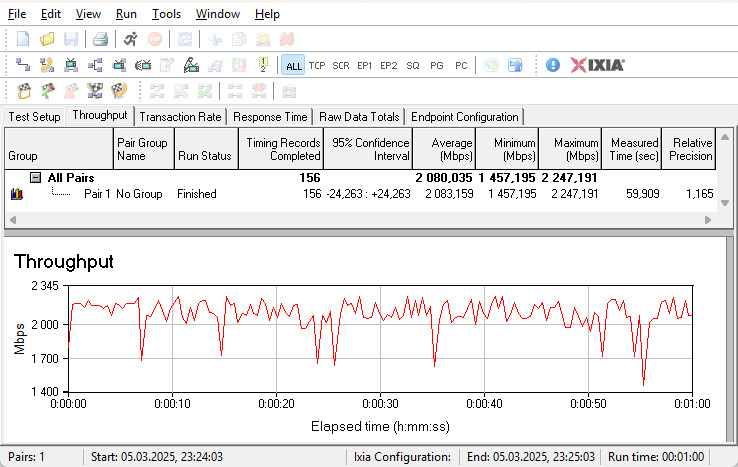

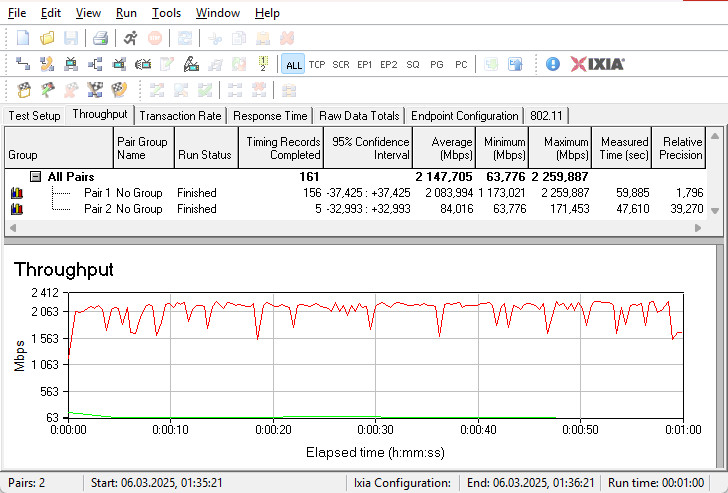

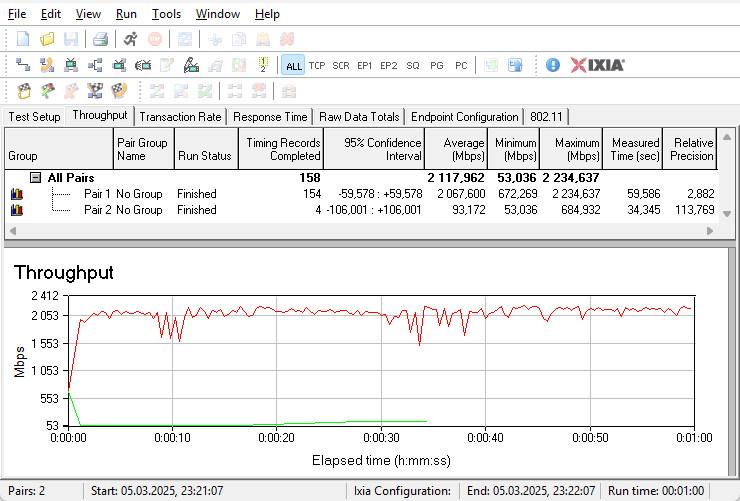

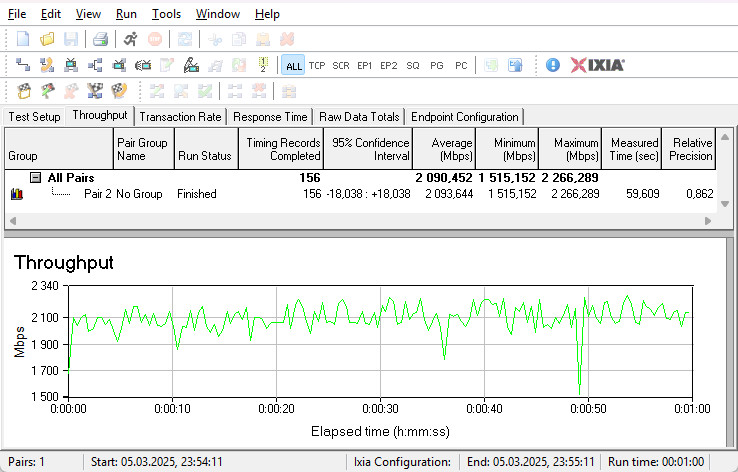

І нарешті у топовому діапазоні 6 ГГц ми отримали ще дещо вищі результати — в середньому майже 2,15 Гбіт/с у двох напрямках і близько 2,1 Гбіт/с в одному.

Порівняльне тестування роботи в режимі MESH на частоті 6 ГГц

Потік даних в обох напрямках

Також ми провели тестування в режимі AiMesh на частоті 6 ГГц. Для цього за допомогою кабеля ми під’єднали комп’ютер до роутера, позначеного як «Main Unit». А потім по Wi-Fi передавали сигнал на другий вузол, під’єднаний до іншого ПК. В такому випадку показники близькі до отриманих у попередньому тесті — в середньому 2,1 Гбіт/с, що також дуже добре.

Порівняльне тестування швидкості проходження пакетів через LAN-інтерфейс для іншого LAN-клієнта

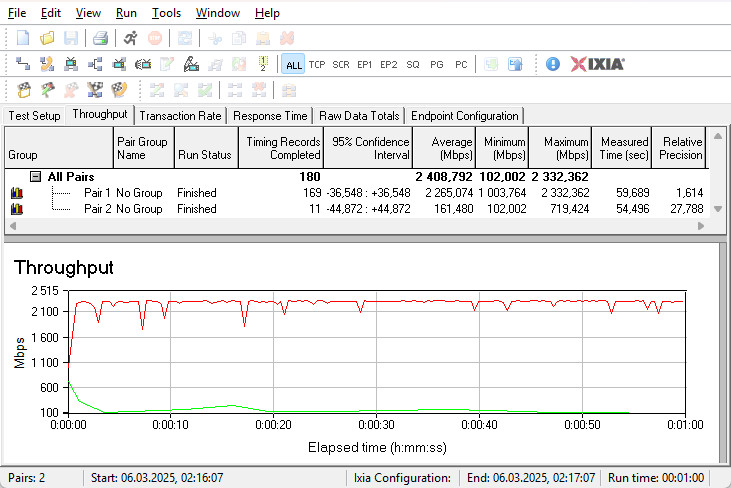

Потік даних в обох напрямках

Потік даних від маршрутизатора до клієнта

Оскільки в нашому розпорядженні був 2,5-гігабітний інтернет-канал, то при тестуванні LAN-інтерфейсів ми отримали в середньому 2,4 Гбіт/с в дві сторони і до 2,3 Гбіт/с в одну — цілком очікуваний і хороший показник.

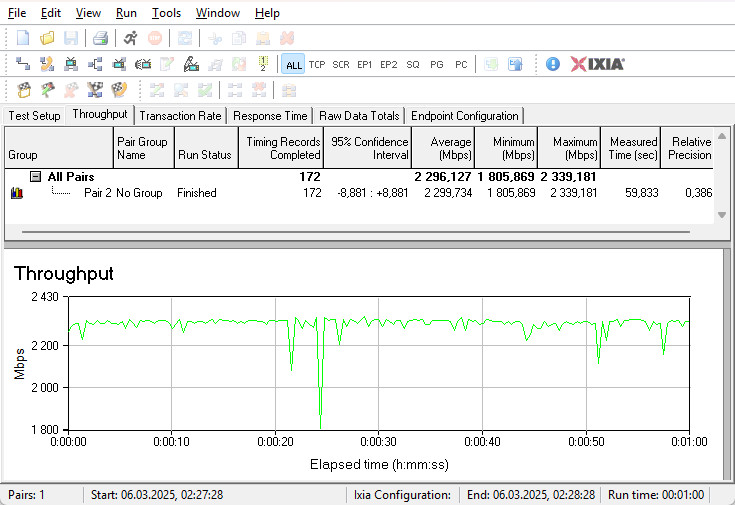

Порівняльне тестування швидкості проходження пакетів через NAT-службу маршрутизатора

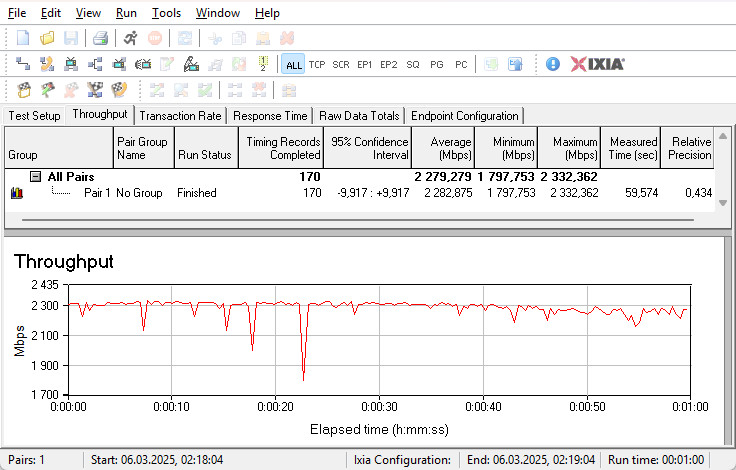

Потік даних в обох напрямках

Потік даних від клієнта до маршрутизатора

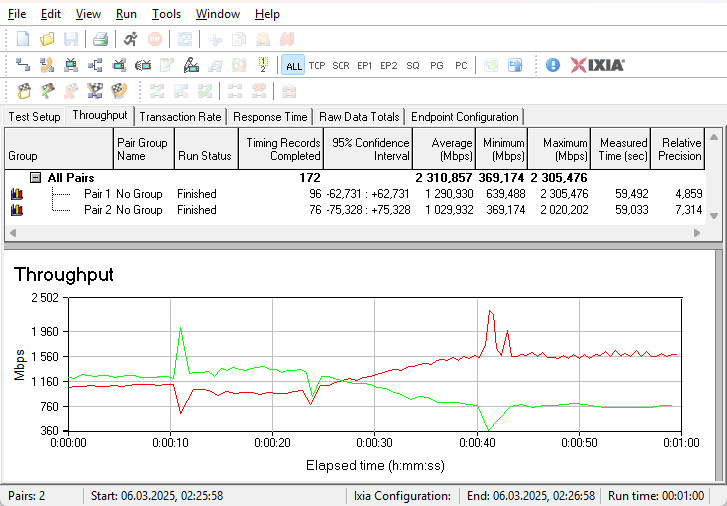

Виробник не вказує тип реалізації NAT-служби (апаратна чи програмна). Сума середніх швидкостей у двох напрямках та максимальна швидкість в одному становили понад 2,3 Гбіт/с. Як бачимо, падіння швидкості у порівнянні з передачею даних через LAN-інтерфейси мінімальне.

Порівняльне тестування швидкості читання/запису файлів за допомогою SAMBA-клієнта на підключений через роз'єм USB 3.2 Gen 1 зовнішній SSD

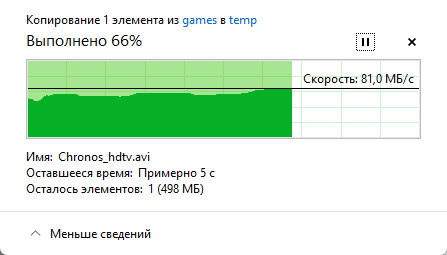

Читання з підключеного накопичувача

Запис на підключений накопичувач

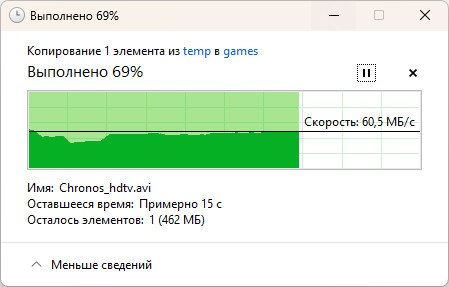

 Що ж до швидкості передачі порту USB 3.0, то при читанні ми отримали до 81 МБ/с, а при записі — 61 МБ/с. З одного боку, це досить високі швидкості, яких буде достатньо для комфортної роботи з FTP-сервером чи інших завдань. З іншого ж, у порівнянні з топовими маршрутизаторами ці показники у цілих 1,5-1,8 рази нижчі.

Енергоспоживання

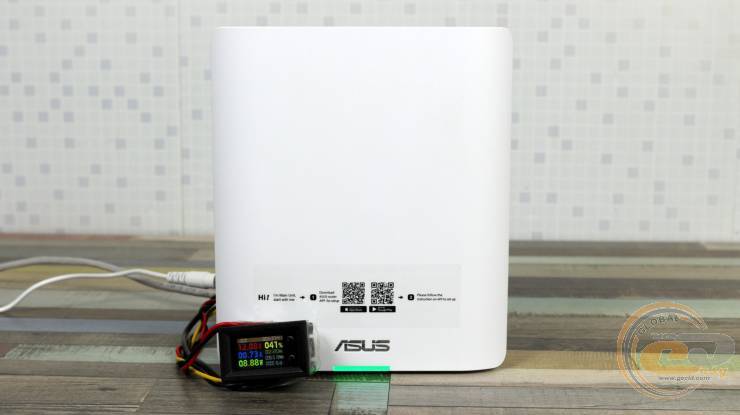

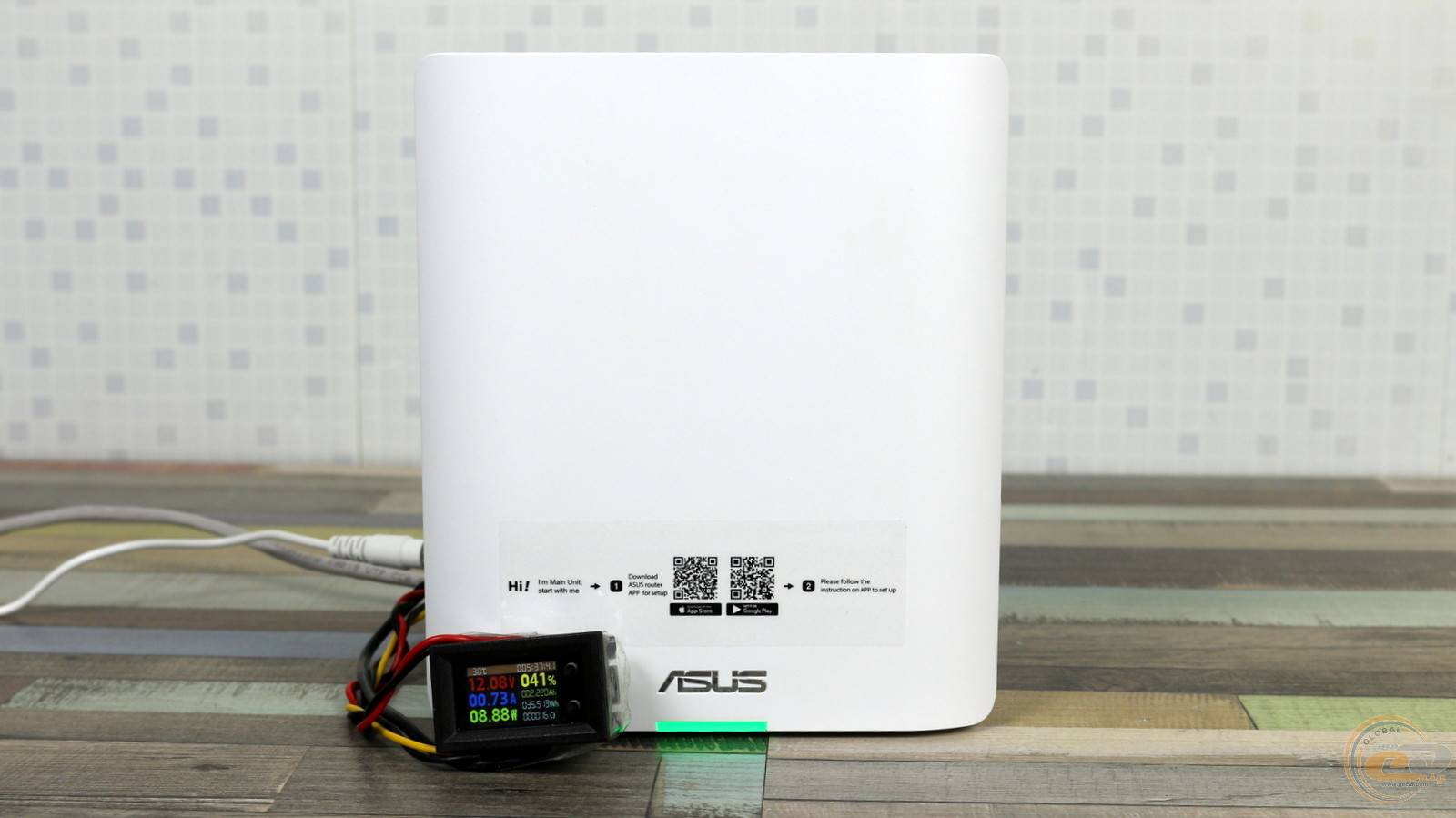

В простої один вузол ASUS ZenWiFi BT10 споживав близько 8,5 Вт. Це чималенький показник, зумовлений доволі потужним наповненням пристрою. А при передачі даних по Wi-Fi на максимальній швидкості енергоспоживання виросло майже на 3 Вт і не перевищувало 11,3 Вт (0,93 А при 12,08 В).

Підсумки

Протестована MESH-система ASUS ZenWiFi BT10 зовні дуже нагадує інший набір - ASUS ZenWiFi BT8. До того ж, вона так само підтримує новітній Wi-Fi 7 у трьох частотних діапазонах.

Втім, BT10 недаремно отримала аж на $70 вищий цінник. Так, всередині кожного вузла ховається більш продуктивне апаратне наповнення, завдяки чому помітно виросли і без того немалі швидкості передачі даних через Wi-Fi у діапазонах 5 та 6 ГГц. Крім того, “підросли” і дротові порти. В кожному пристрої їх по три, зате два із них мають пропускну здатність 10 Гбіт/с. Така конфігурація дозволить задіяти їх також для передачі даних між вузлами, що звільнить бездротовий діапазон цілковито для потреб клієнтів.

А ще у кожному із вузлів є USB 3.0. Вони тут дещо повільніші, ніж у багатьох роутерах аналогічного класу, але це не завадить створити на їх основі FTP-сервер та під’єднати гаджет в якості резервного джерела інтернет-трафіку.

Тож в цілому ASUS ZenWiFi BT10 тішить і зовнішнім виглядом, і швидкістю передачі, і своєю функціональністю. Зрозуміло, що пара пристроїв із топовими сучасними можливостями ніяк не будуть доступними — набір із двох вузлів обійдеться у понад $750. При цьому варто також пам’ятати, що складові системи мають внутрішні антени та менше перфорацій, ніж звичні роутери. А це у свою чергу накладає певні обмеження на площу покриття та стабільність швидкості передачі при тривалих навантаженнях.

Переваги

• дуже високий рівень продуктивності;
• підтримка стандарту Wi-Fi 7 (802.11be) та трьох частотних діапазонів;
• два 10-гігабітні та один 1-гігабітний порти Ethernet, а також USB 3.0 в кожному вузлі;
• зручний та функціональний веб-інтерфейс з українською локалізацією;
• підтримка протоколу IPv6;
• підтримка технології ASUS AiMESH для зручного масштабування мережі;
• вбудований захисник ASUS AiProtection;
• наявність кнопки "WPS" на кожному вузлі;
• для моніторингу та налаштування можна використовувати мобільний додаток або веб-інтерфейс;
• елегантний дизайн;
• наявність наборів із двох та трьох вузлів, а також одинарного пристрою.

Особливості:

• не найвища швидкість запису на FTP-сервер по USB — 61-81 МБ/с.

Автор: Олесь Пахолок
