Огляд MSI MAG X870E TOMAHAWK WIFI: одна з найдоступніших материнських плат із топовим чипсетом

Хоча останнім часом багато оглядів материнських плат були присвячені рішенням із новішими й доступнішими чипсетами серії B, цей матеріал буде корисним для шанувальників саме топових наборів логіки.

До нас на тестування надійшла материнська плата MSI MAG X870E TOMAHAWK WIFI, яка завдяки ціннику близько ₴15480 або $370 є однією з найдоступніших моделей на основі флагманського чипсету AMD X870E. Нагадаємо, як і попередник AMD X670E, він пропонує широкі можливості для розгону процесора, велику кількість ліній PCIe 5.0, подвоєну, порівняно з B-моделями, кількість портів USB, а на додачу — ще й підтримку USB4. У той же час дана плата повністю позбавлена елементів із LED-підсвіткою. А чи є тут інші сліди економії, і які ще можливості вона може запропонувати? Що ж, давайте зв’ясуємо.

Специфікація

Модель	MSI MAG X870E TOMAHAWK WIFI
Чипсет	AMD X870E
Процесорний роз'єм	AMD Socket AM5
Підтримувані процесори	AMD Ryzen 7000, 8000 та 9000
Підтримка пам'яті	4 x DIMM-слоти з підтримкою максимум 256 ГБ пам'яті DDR5-8400+ МТ/с
Слоти розширення	1 x PCI Express 5.0 x16 (x16, залежить від використовуваного процесора) 1 x PCI Express 4.0 x16 (x4) 1 x PCI Express 3.0 x16 (x1)
Дискова підсистема	1 x M.2 Socket 3 (M.2 2280-22110; PCIe 5.0 x4, залежить від використовуваного процесора) 1 x M.2 Socket 3 (M.2 2260-2280; PCIe 5.0 x4, залежить від використовуваного процесора) 1 x M.2 Socket 3 (M.2 2260-2280; PCIe 4.0 x4) 1 x M.2 Socket 3 (M.2 2260-2280; PCIe 4.0 x4) 4 x SATA 6 Гбіт/с Підтримка RAID 0/1/5/10 для M.2 NVMe-накопичувачів Підтримка RAID 0/1/10 для SATA-накопичувачів
LAN	Realtek RTL8126 (5 Гбіт/с)
Wi-Fi / Bluetooth	Qualcomm QCNCM865 стандарту Wi-Fi 7 (підтримує 802.11be при 2,4, 5 та 6 ГГц; Bluetooth 5.4)
Звукова підсистема	7.1-канальний кодек Realtek ALC4080
Живлення	1 х 24-контактний роз’єм живлення ATX 2 x 8-контактні роз’єми живлення ATX12V 1 x 8-контактний роз’єм живлення PCIe
Вентилятори	2 x роз’єми вентилятора CPU / водоблока РСО (4-контактні) 6 x роз’ємів підключення системних вентиляторів (4-контактні)
Охолодження	Алюмінієвий радіатор на чипсеті Алюмінієві радіатори на елементах підсистеми живлення Алюмінієві радіатори для M.2-накопичувачів
Зовнішні порти I/O та кнопки	1 x кнопка оновлення BIOS 1 x кнопка скидання CMOS 1 х HDMI 2 х USB4 (40 Гбіт/с) Type-C (з підтримкою DisplayPort 1.4) 1 х USB 3.2 Gen 2 (10 Гбіт/с) Type-C 2 х USB 3.2 Gen 2 (10 Гбіт/с) Type-A 3 х USB 3.2 Gen 1 (5 Гбіт/с) Type-A 4 х USB 2.0 Type-A1 x RJ45 (5 Гбіт/с) 2 х конектори антен Wi-Fi 1 x оптичний S/PDIF аудіовихід 2 x 3,5-мм аудіопорти
Внутрішні порти I/O	1 х USB 3.2 Gen 2x2 (підтримує USB Type-C) 2 х USB 3.2 Gen 1 (підтримують 4 х USB 3.2 Gen 1) 2 x USB 2.0 (підтримують 4 x USB 2.0)
BIOS	256 Mбіт Flash ROM, UEFI AMI BIOS
Підтримувана ОС	Windows 11 x64
Форм-фактор	ATX, 305 x 244 мм
Сайт виробника	MSI
Сторінка пристрою	MSI MAG X870E TOMAHAWK WIFI
Сторінка підтримки	MSI MAG X870E TOMAHAWK WIFI (нові версії BIOS, драйверів і т.п.)

Паковання та комплектація

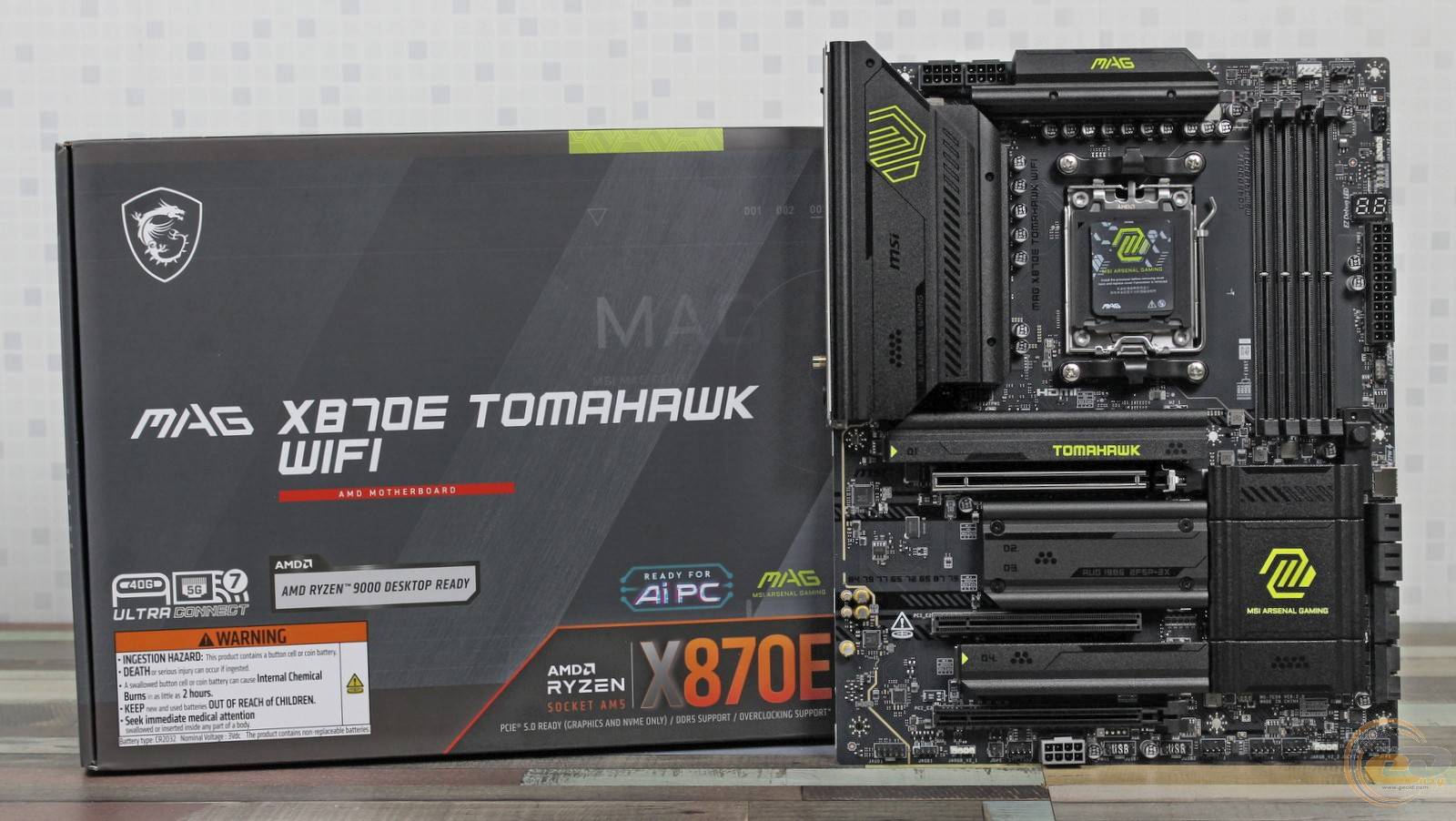

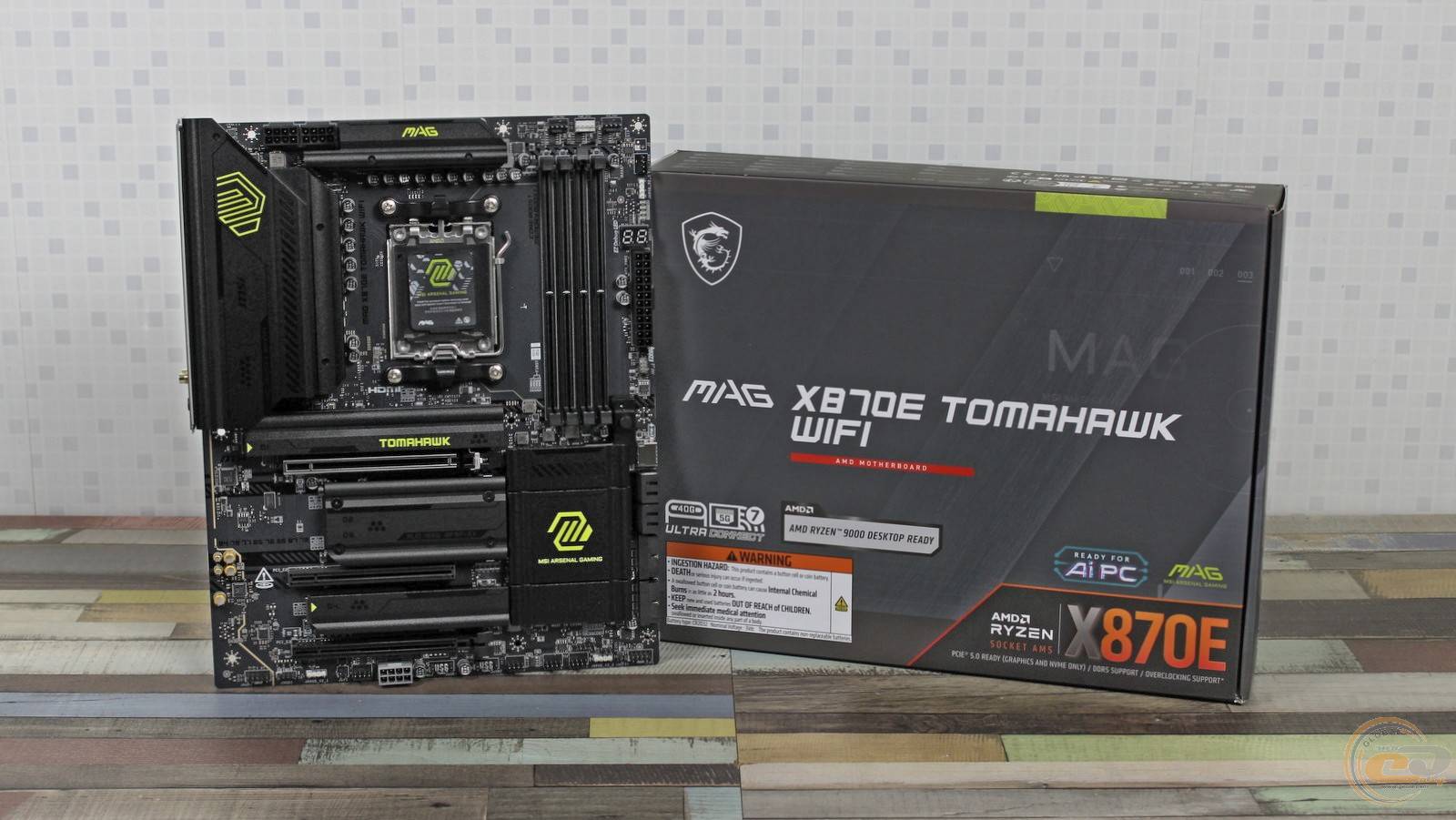

Коробка інформує про повну сумісність плати із процесорами лінійки Ryzen 9000, в тому числі і геймерськими моделями з позначкою «X3D» зі збільшеним об'ємом кеш-пам'яті. На місці також перелік основних характеристик та особливостей поміщеного всередині пристрою.

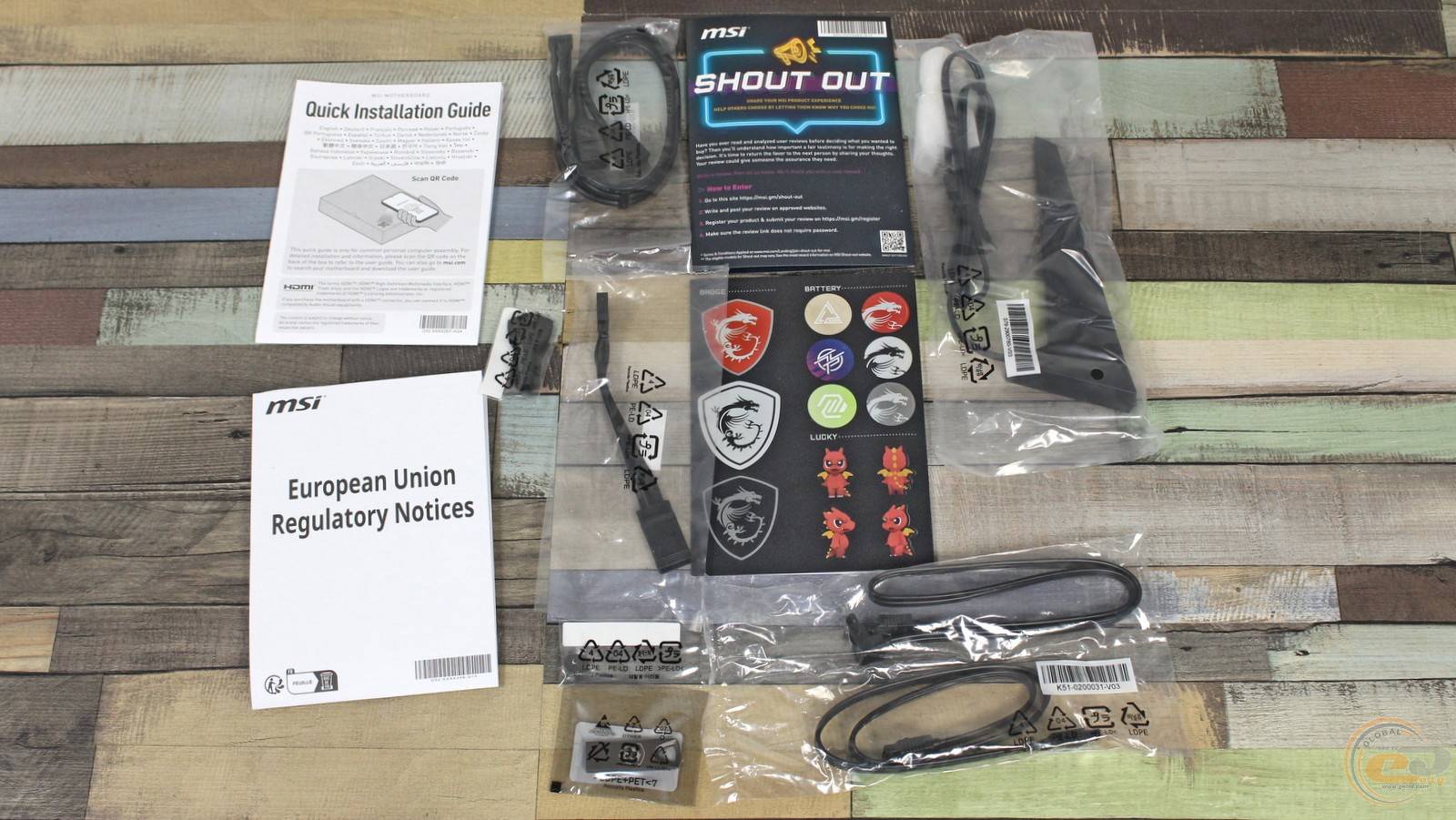

Є тут і топова комплектація, яка включає в себе:

• пару SATA-шлейфів, один із Г-подібним конектором;
• додаткові елементи кріплення M.2-накопичувачів;
• шестигранний ключ для взаємодії з кріпленнями EZ M.2 CLIP II;
• кабель-розгалужувач фірмового EZ конектора, який дозволяє одночасно підключити вентилятор, RGB-підсвічування та інтерфейс USB 2.0;
• подовжувач EZ Front Panel Cable для спрощення підключення передньої панелі;
• антену Wi-Fi-модуля;
• набір фірмових наліпок, в тому числі для позначення кабелів;
• USB-флешку із драйверами, утилітами та прошивкою BIOS;
• посібник зі встановлення та інші папери.

Дизайн та особливості плати

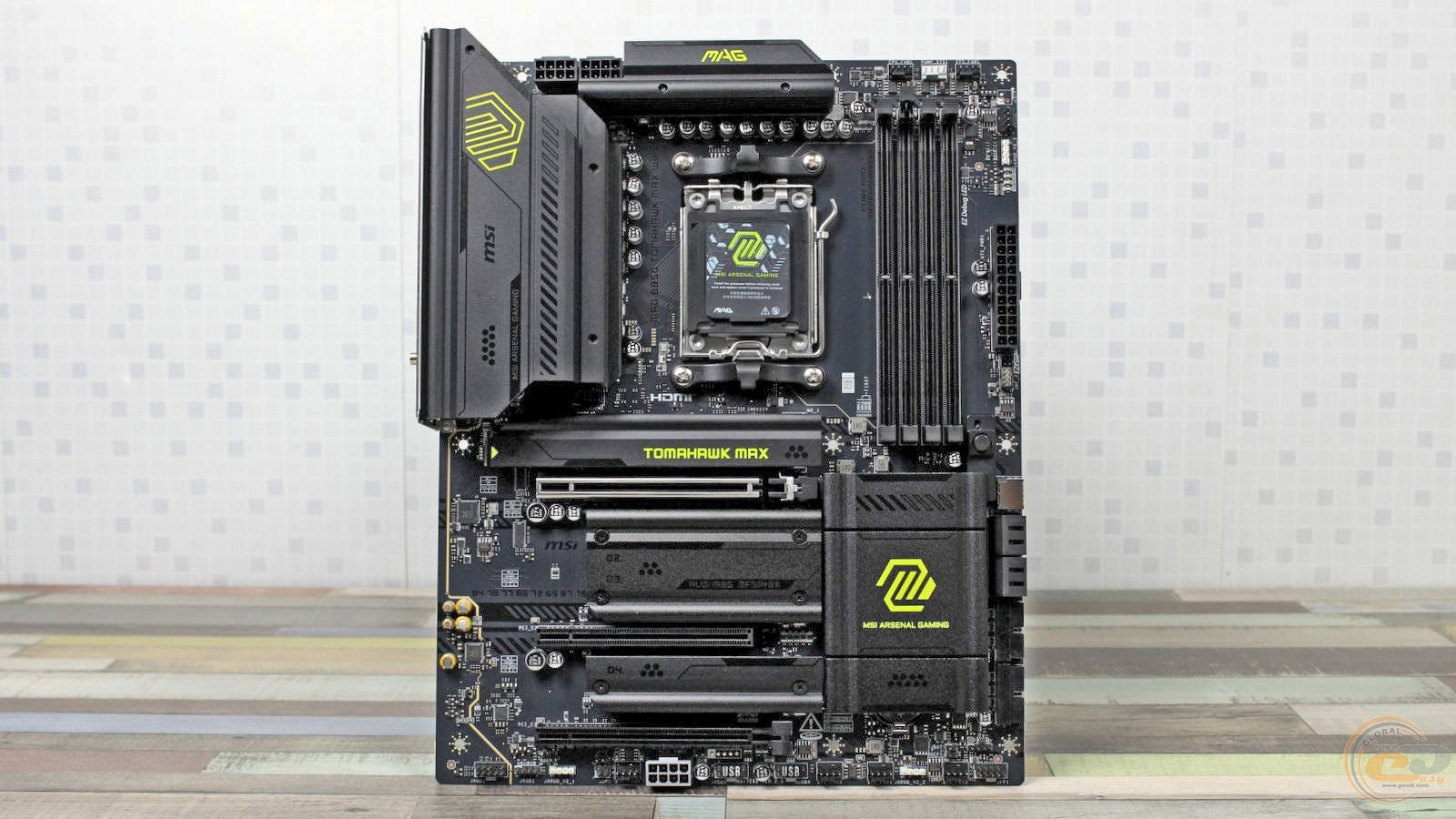

MSI MAG B850 TOMAHAWK MAX WIFI

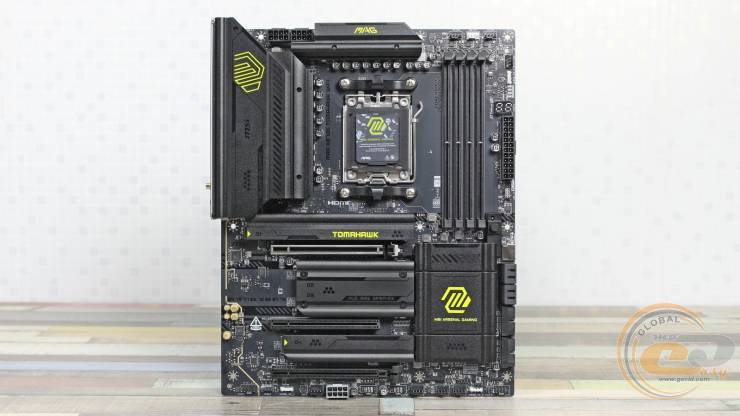

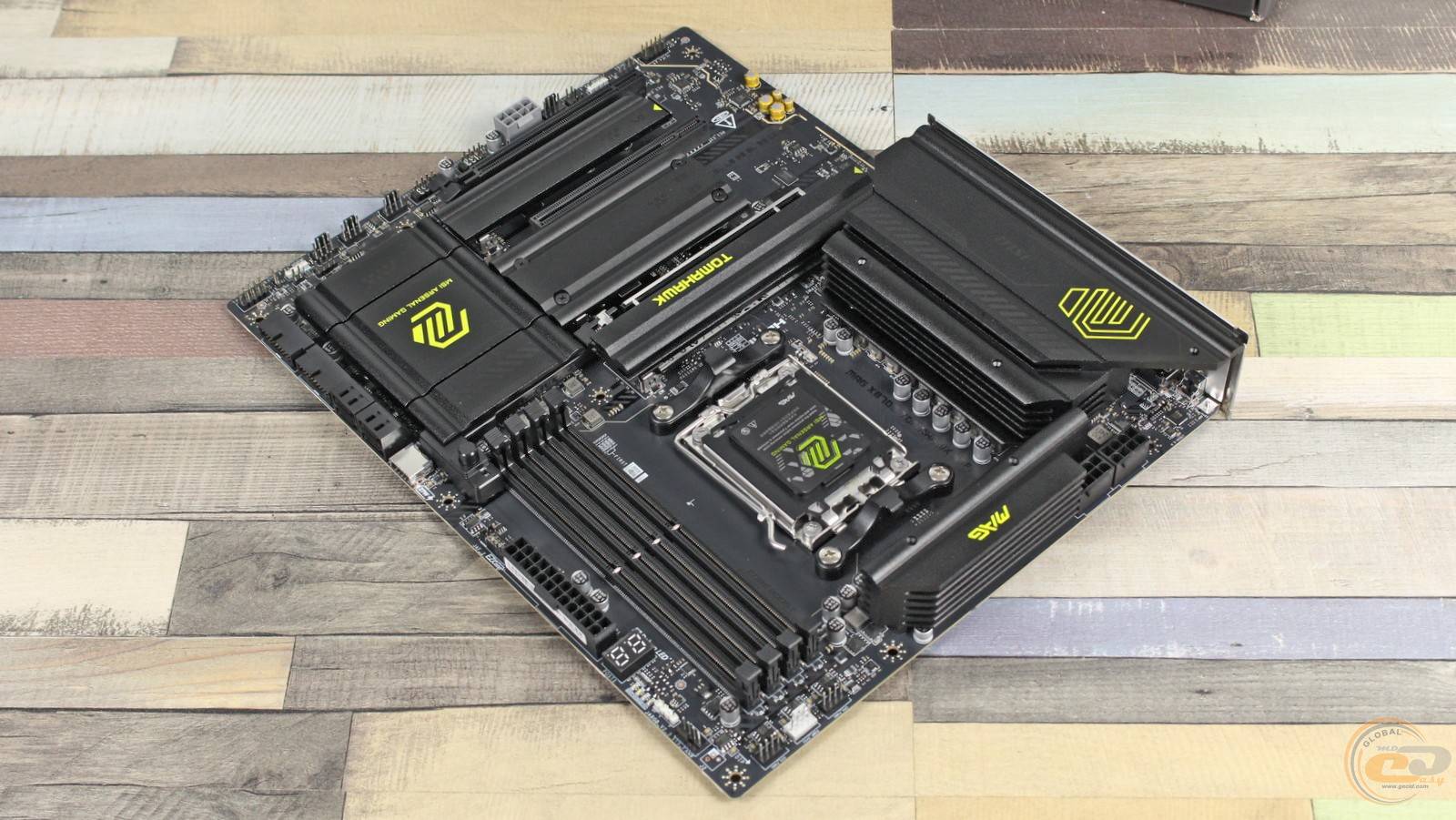

MSI MAG X870E TOMAHAWK WIFI

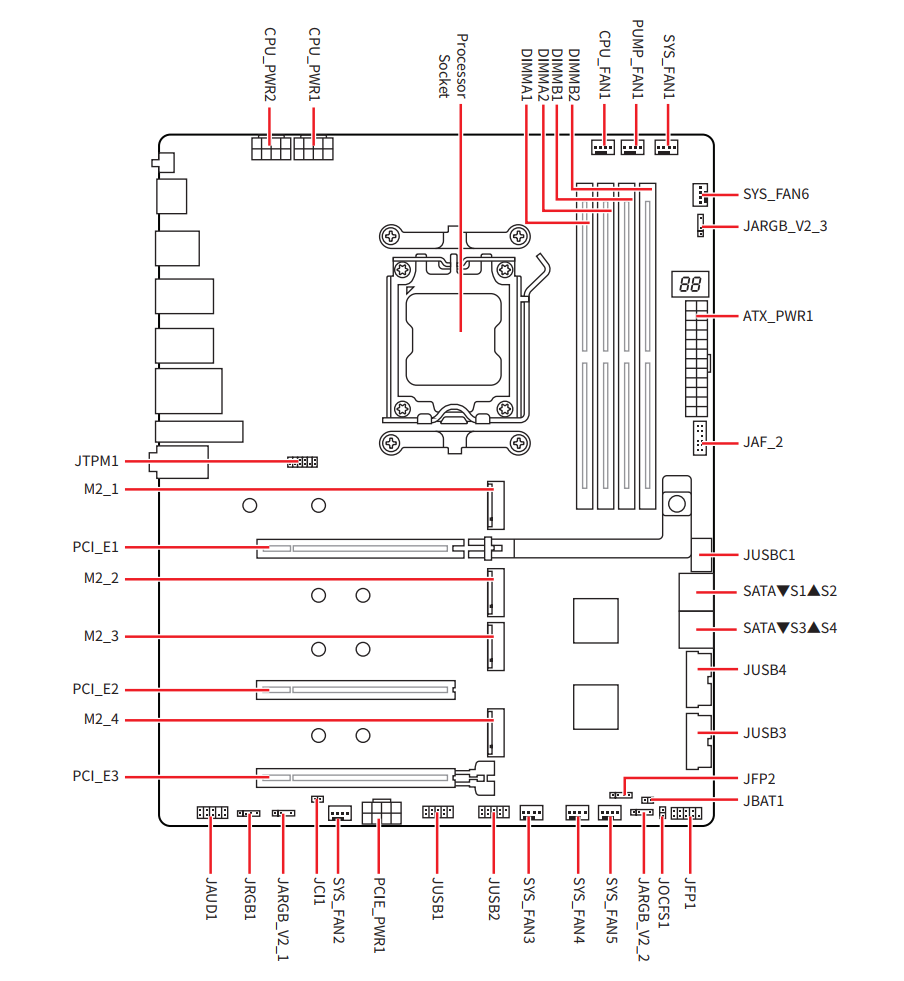

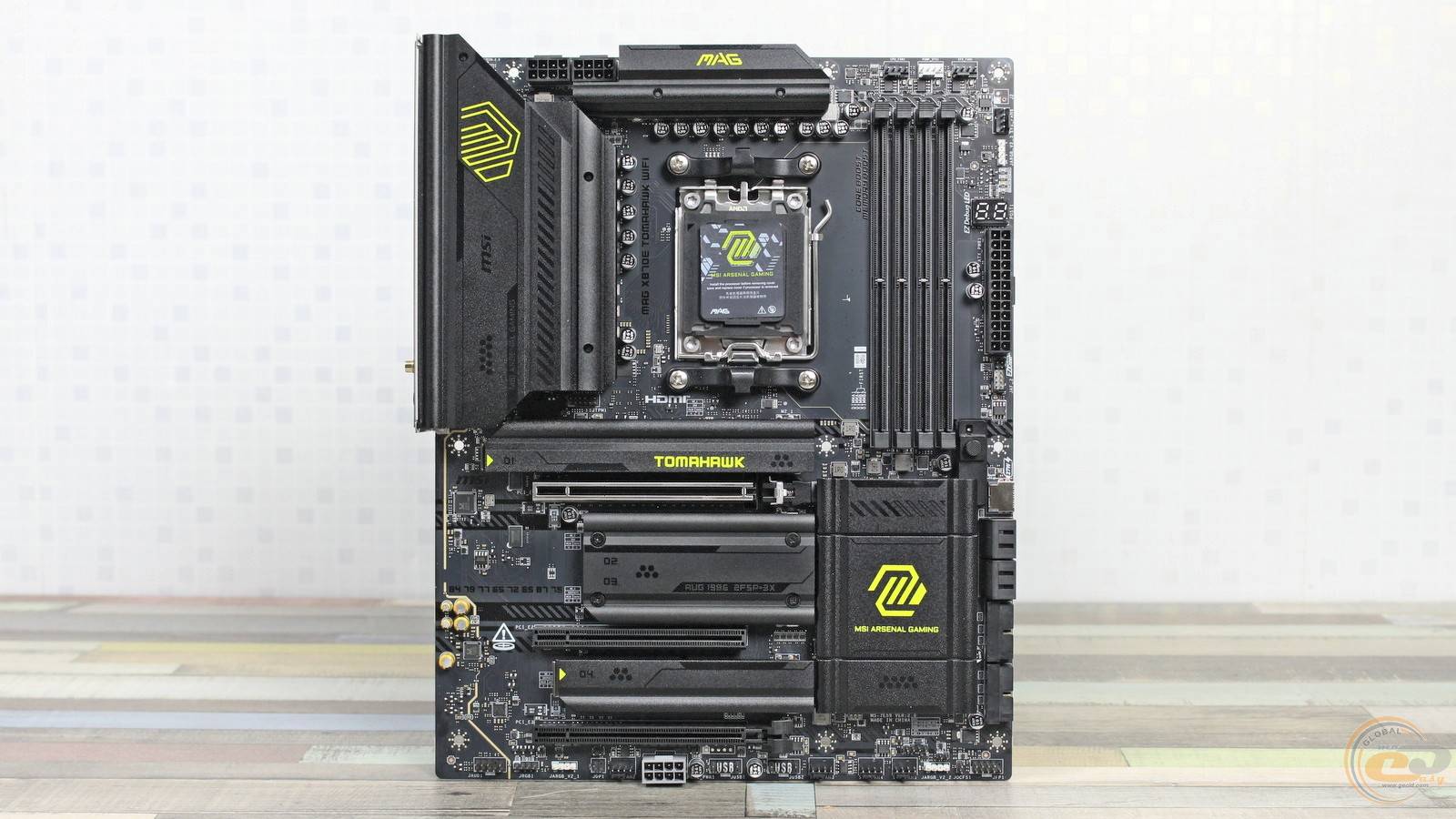

Якщо порівнювати плату MSI MAG X870E TOMAHAWK WIFI з більш доступною MSI MAG B850 TOMAHAWK MAX WIFI, то візуально вони схожі, як пара двійнят. Тож далі ми зіграємо у «знайди 10 відмінностей» і спробуємо виокремити ключові з них. Що ж до форм-фактору, то тут все буденно — перед нами ATX-плата розмірами 305 x 244 мм із темним 8-шаровим текстолітом та чорними радіаторами зі звичними для «томагавків» зеленими вкрапленнями.

І хоча елементів із підсвіткою тут не передбачено, утиліта MSI Center допоможе налаштувати й синхронізувати світіння комплектуючих, під'єднаних до даної плати.

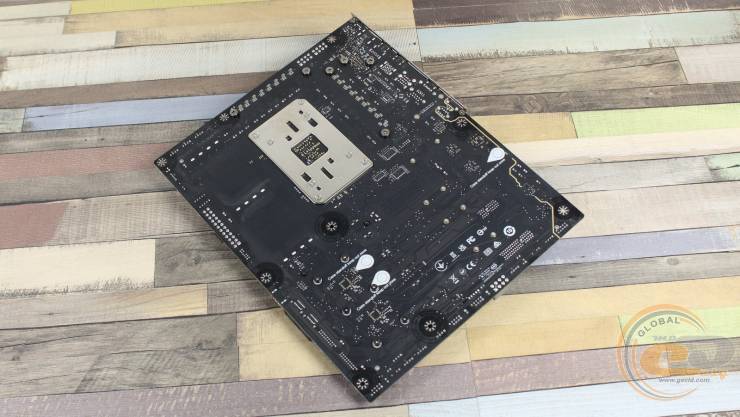

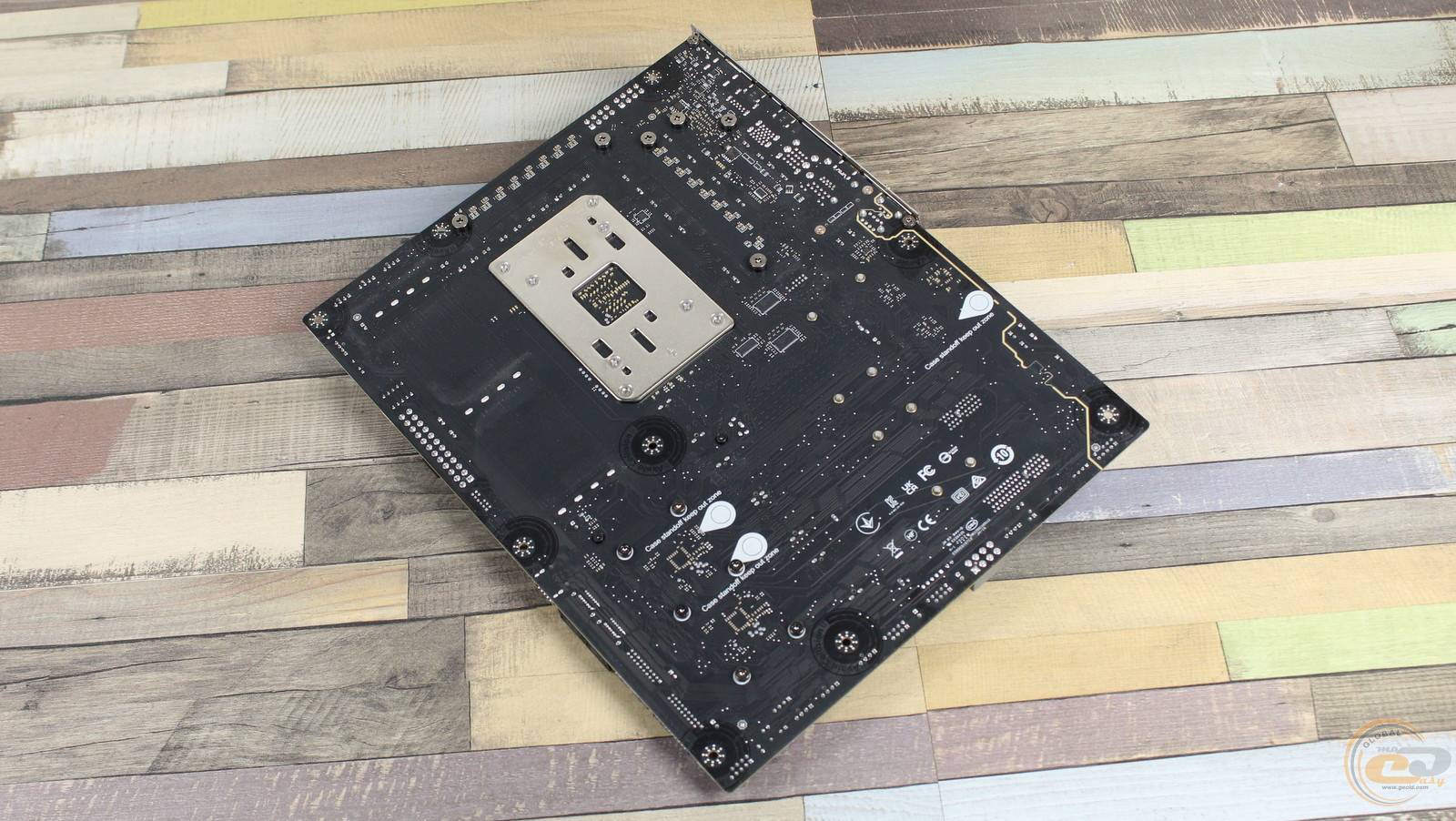

На звороті видно підсилювальну пластину процесорного роз’єму та кріпильні гвинти радіаторів. А довкола отворів присутня додаткова фарба, поміщена тут на випадок не особливо охайного монтажу. В іншому - нічого особливо цікавого тут немає, тож повертаємося до лицьової панелі.

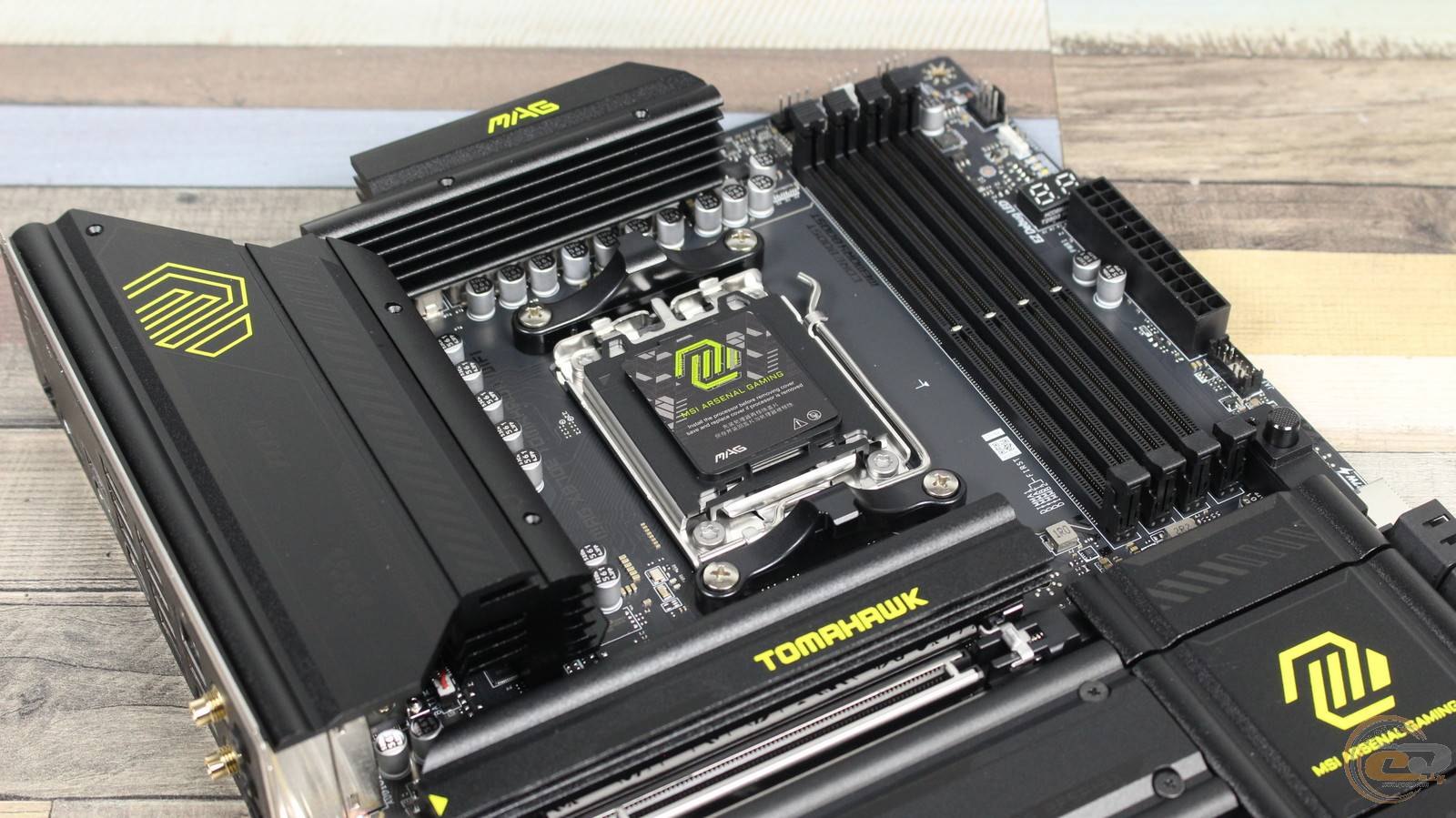

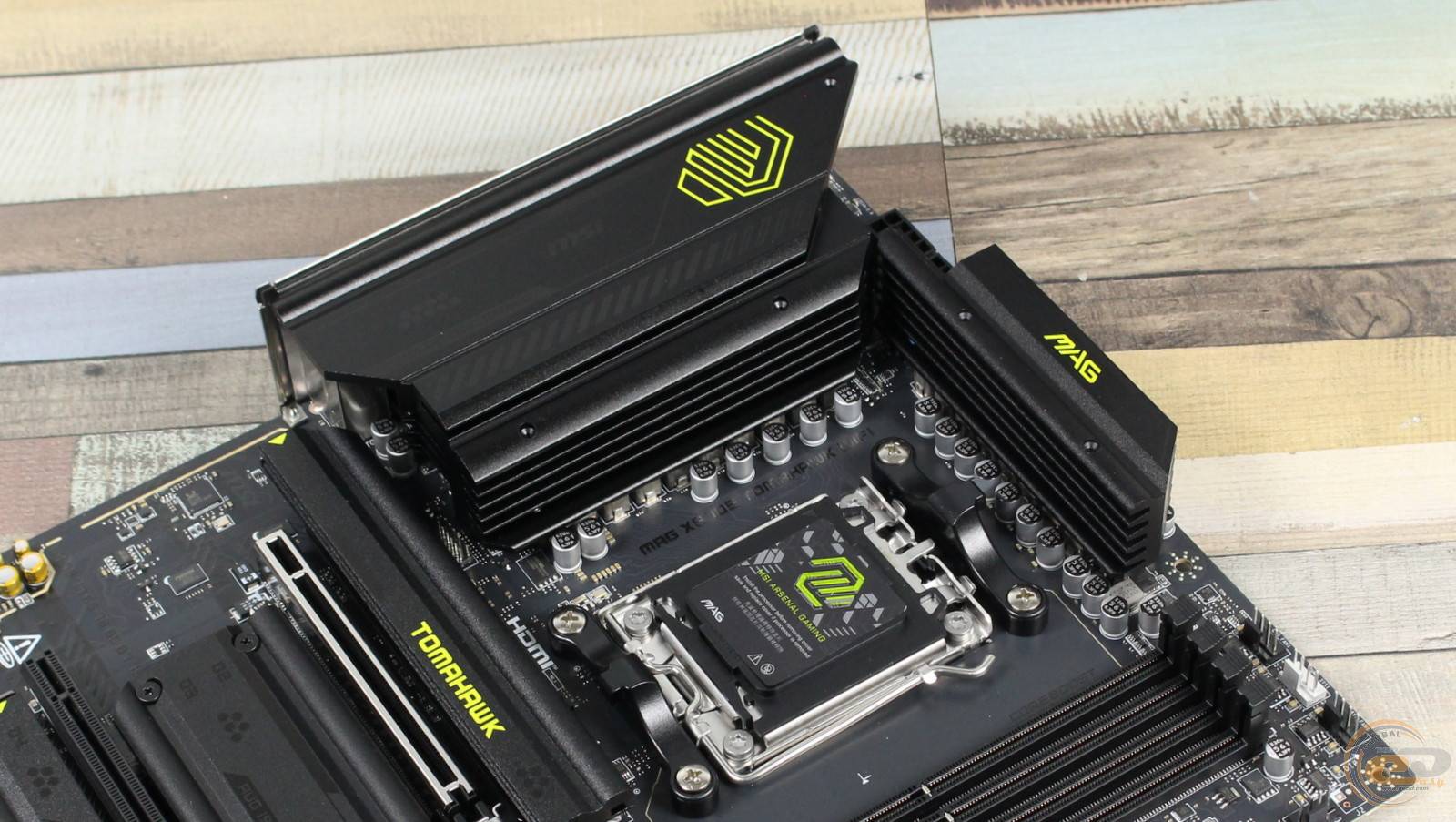

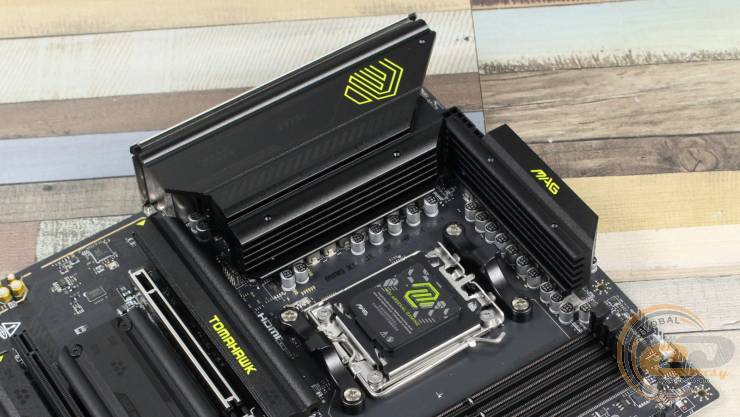

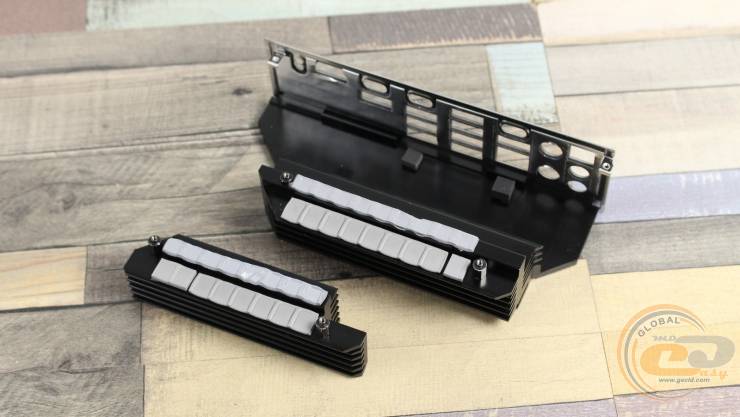

Пара масивних радіаторів прикриває підсистему живлення процесора.

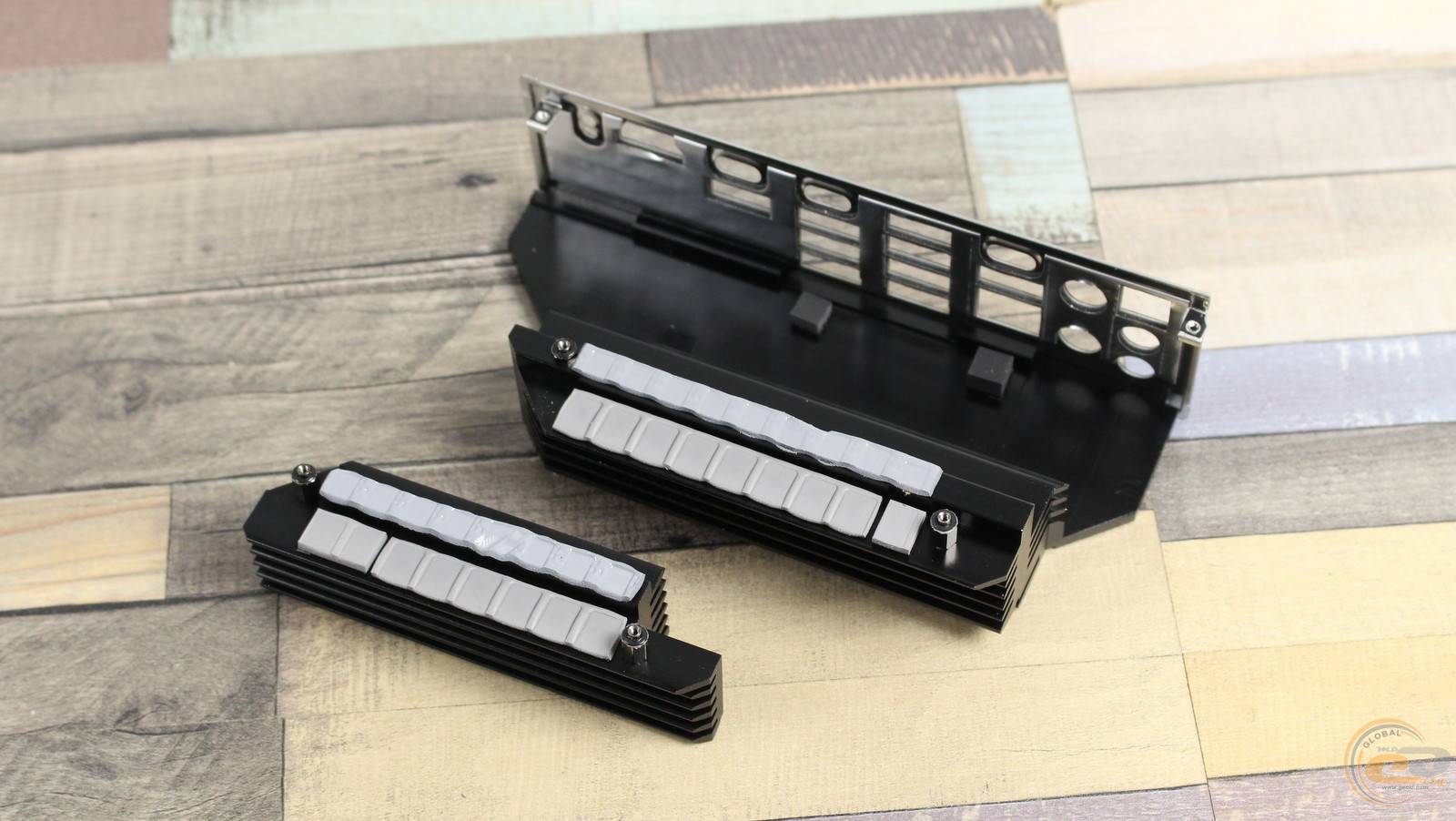

Обидва охолоджувачі оснащено термопрокладками. На польових транзисторах використовуються дещо світліші елементи із високою теплопровідністю 7 Вт/(м·К), тоді як більш сірі відводять тепло від дроселів.

Є тут і надійні твердотільні конденсатори, які не потребують додаткового охолодження. Як і в моделі на основі більш доступного чипсету B850, тут використовується 14 (80 А) + 2 (80 А) + 1 (80 А)-фазна схема живлення.

Після 20 хв стрес-тестування 12-ядерного AMD Ryzen 9 7900X в AIDA FPU згадані радіатори прогрілися всього лише до 51-56°С, а розташовані під ними дроселі — до 61-64°С. Це дуже хороші показники, тож 16-ядерні 170-ватні Ryzen 9 9950X і 9950X3D також «почуватимуться» тут дуже добре.

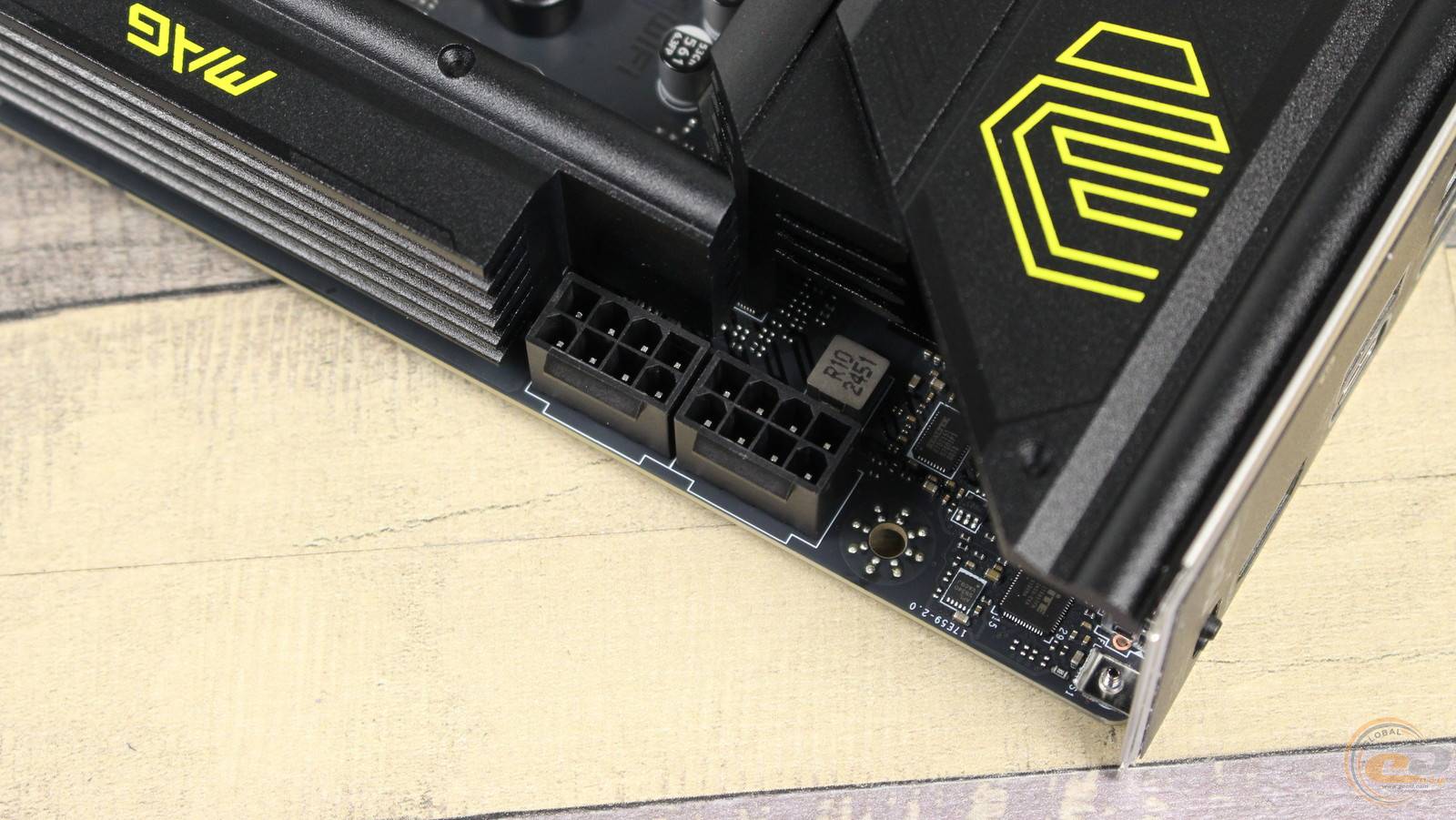

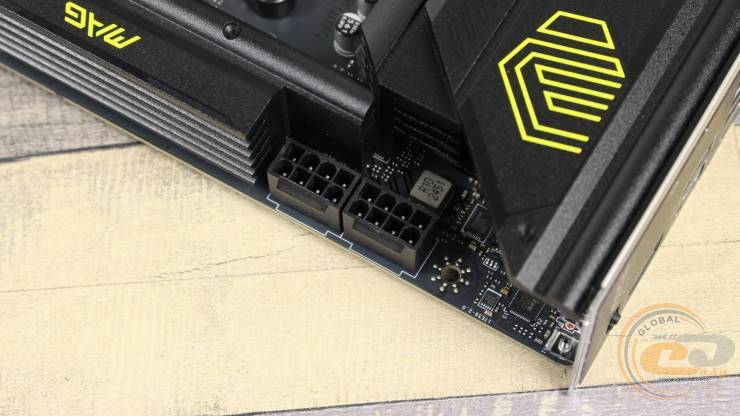

Для живлення процесора використовується пара звичних 8-контактних роз’ємів ATX12V.

Зверху у правій частині плати розташувалися чотири 4-контактні FAN-роз’єми: два для підключення процесорного охолоджувача, в тому числі помпи РСО, та ще пара корпусних.

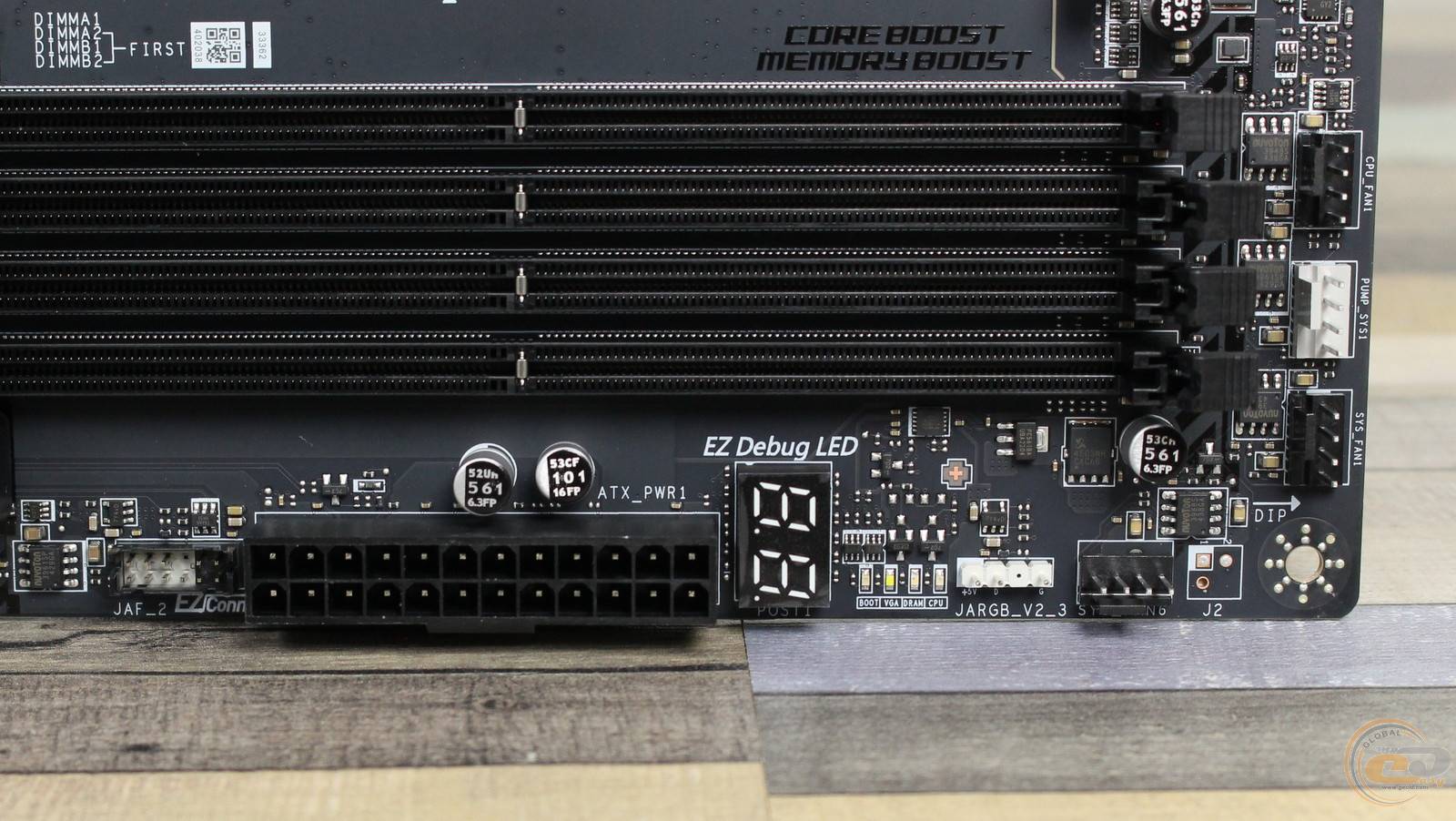

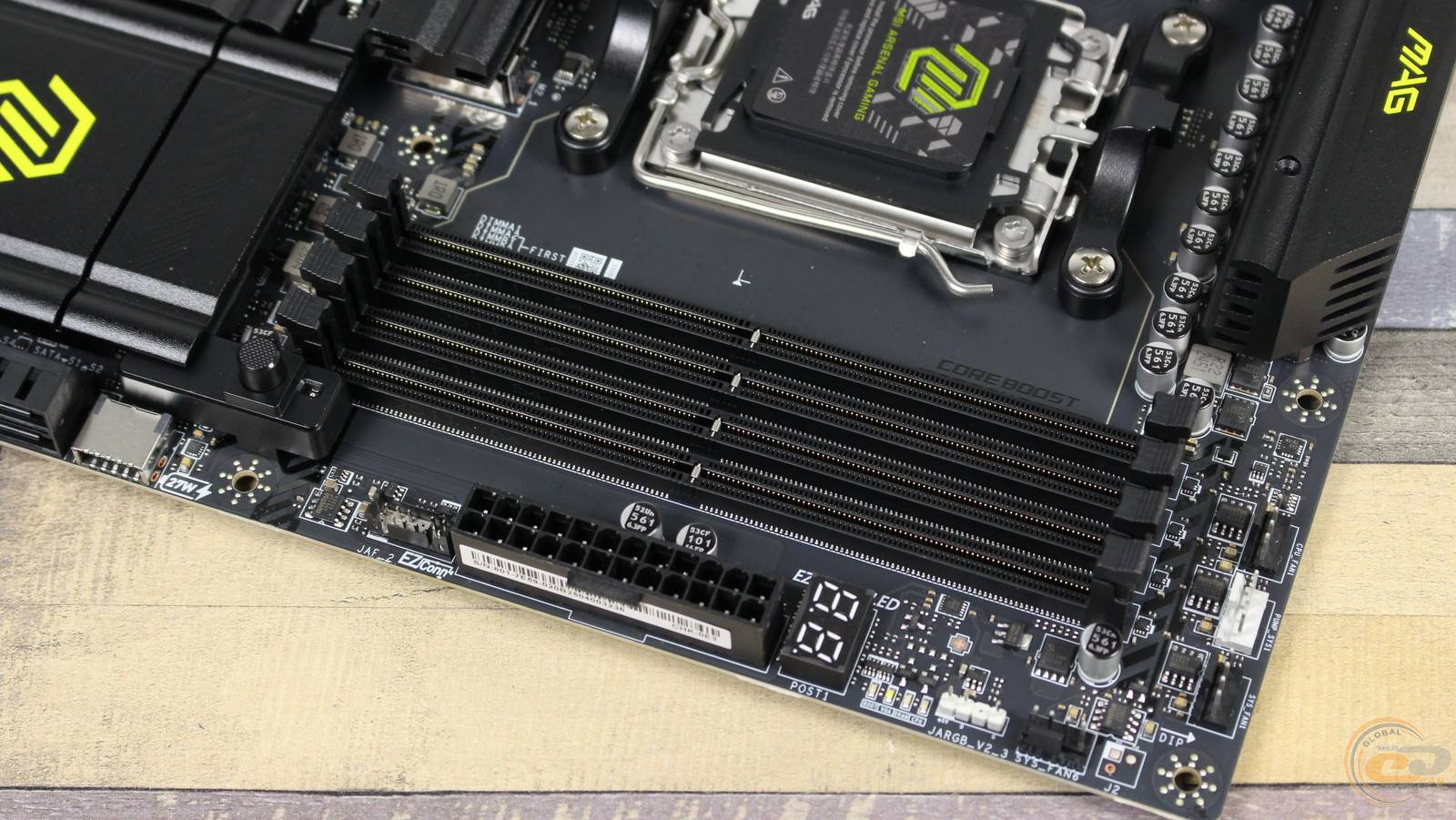

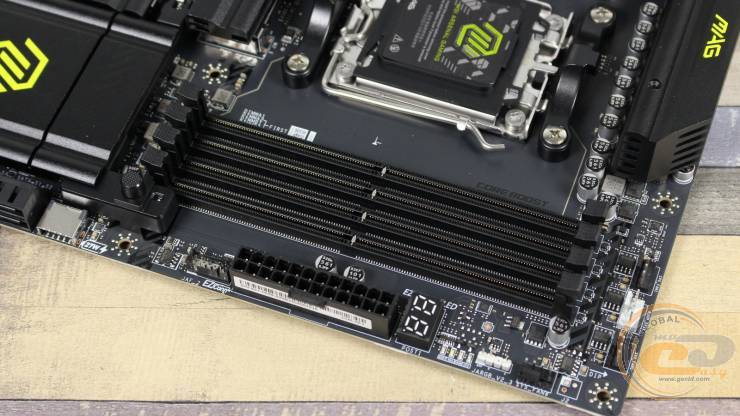

А трішки нижче видно колодку під’єднання адресної LED-підсвітки, 24-контактний роз’єм живлення ATX та колодку JAF_2. В останню вставляється комплектний кабель-перехідник, який дозволяє одночасно під’єднати до плати вентилятор, його RGB-підсвітку та USB-пристрої.

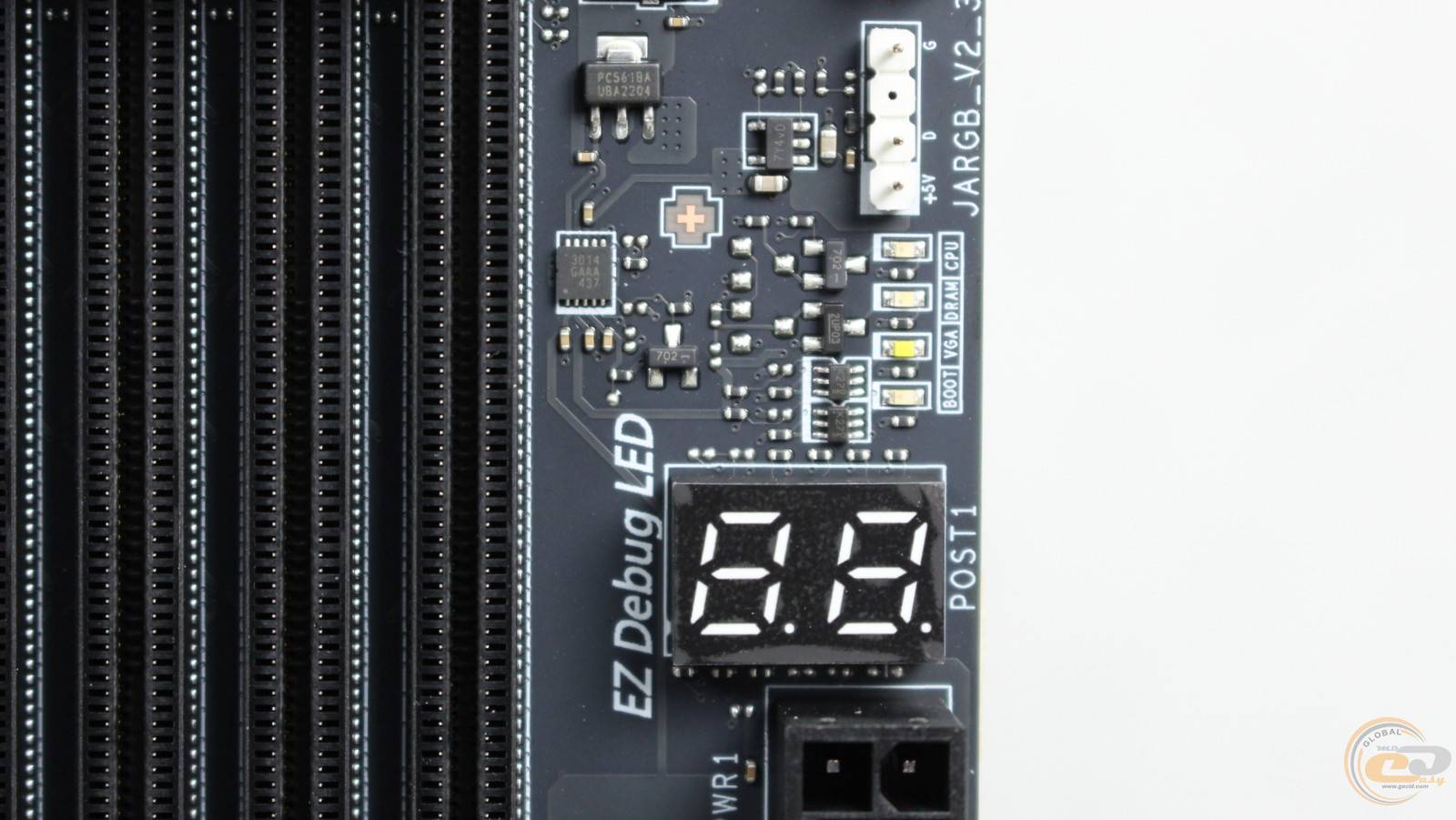

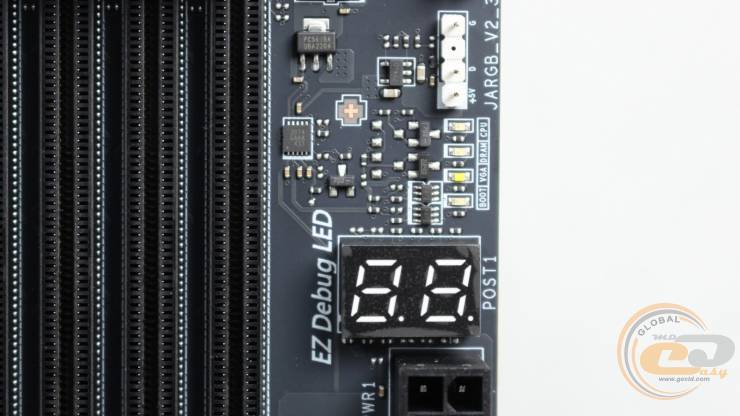

До того ж тут є чотири світлодіодні індикатори завантаження системи та дисплей для відображення двозначних кодів системних помилок у разі їх виникнення. Останнього елемента в MSI MAG B850 TOMAHAWK MAX WIFI не було, зате він присутній в іншому рішенні на B850 – платі MSI MPG B850 EDGE TI WIFI.

Поруч розташовано чотири DIMM-слоти з фіксаторами з обох боків. Вони підтримують модулі ОЗП стандарту DDR5 загальним об’ємом 256 ГБ і швидкістю до 8400+ МТ/с. Щоправда, при використанні пари 1-рангових модулів дане значення опускається до 6400+ МТ/с, а 2-рангових — до 4800+ МТ/с. Згідно з посібником користувача, для двох планок пам’яті пріоритетними традиційно є слоти A2 та B2, а для однієї — A2.

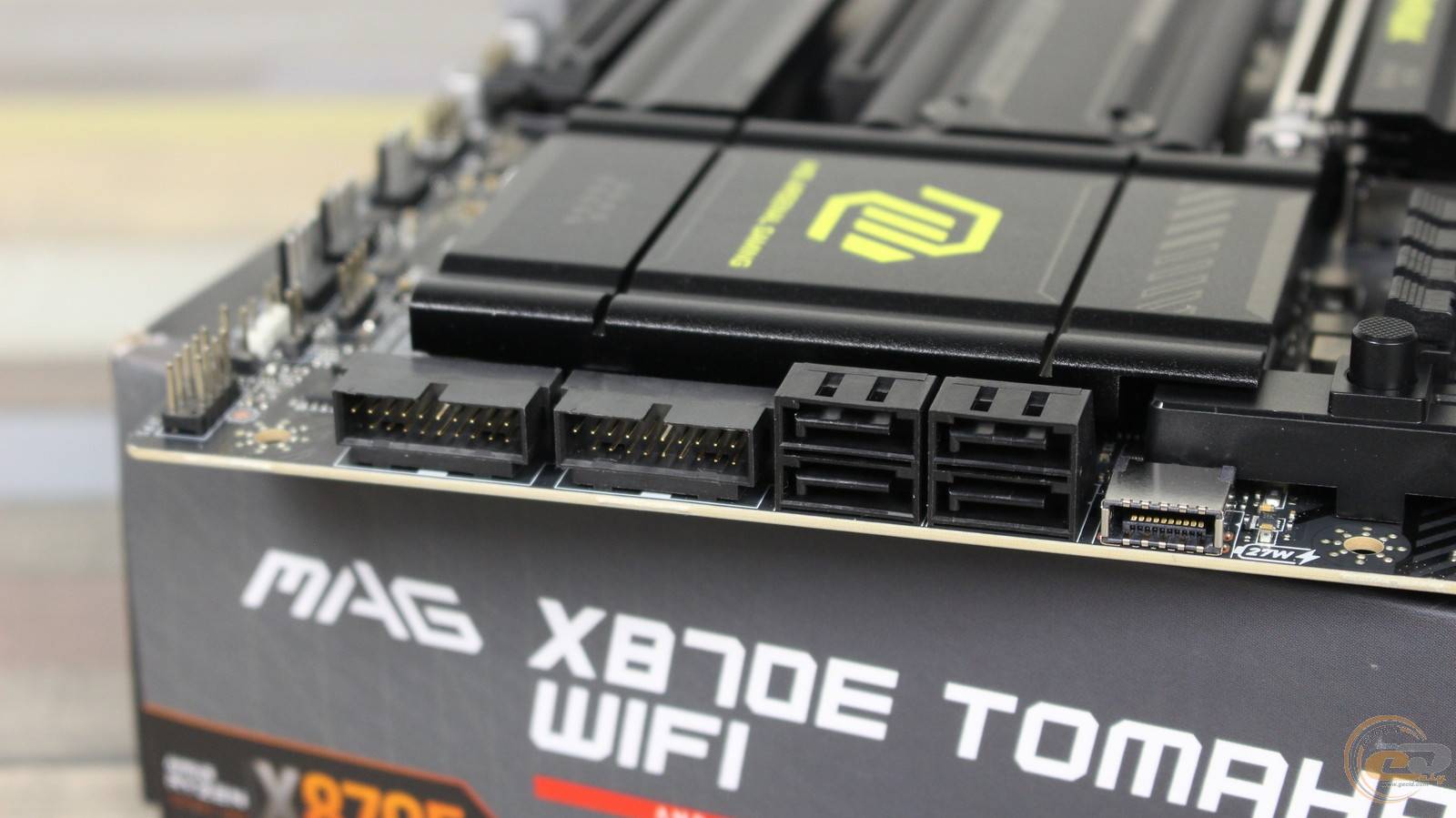

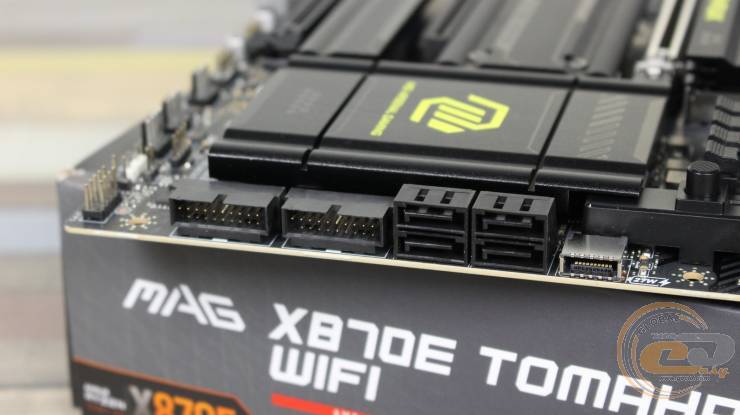

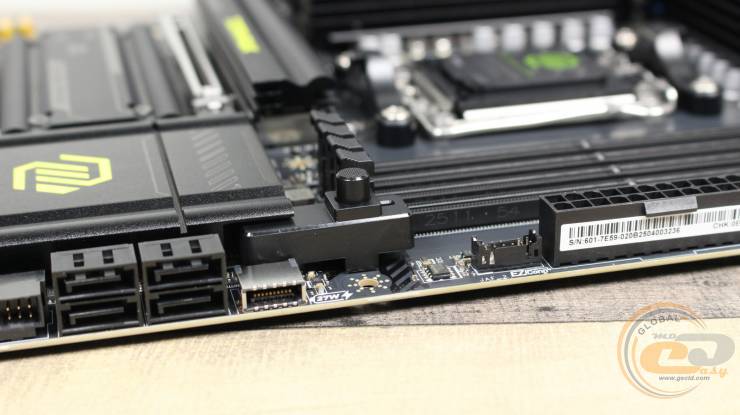

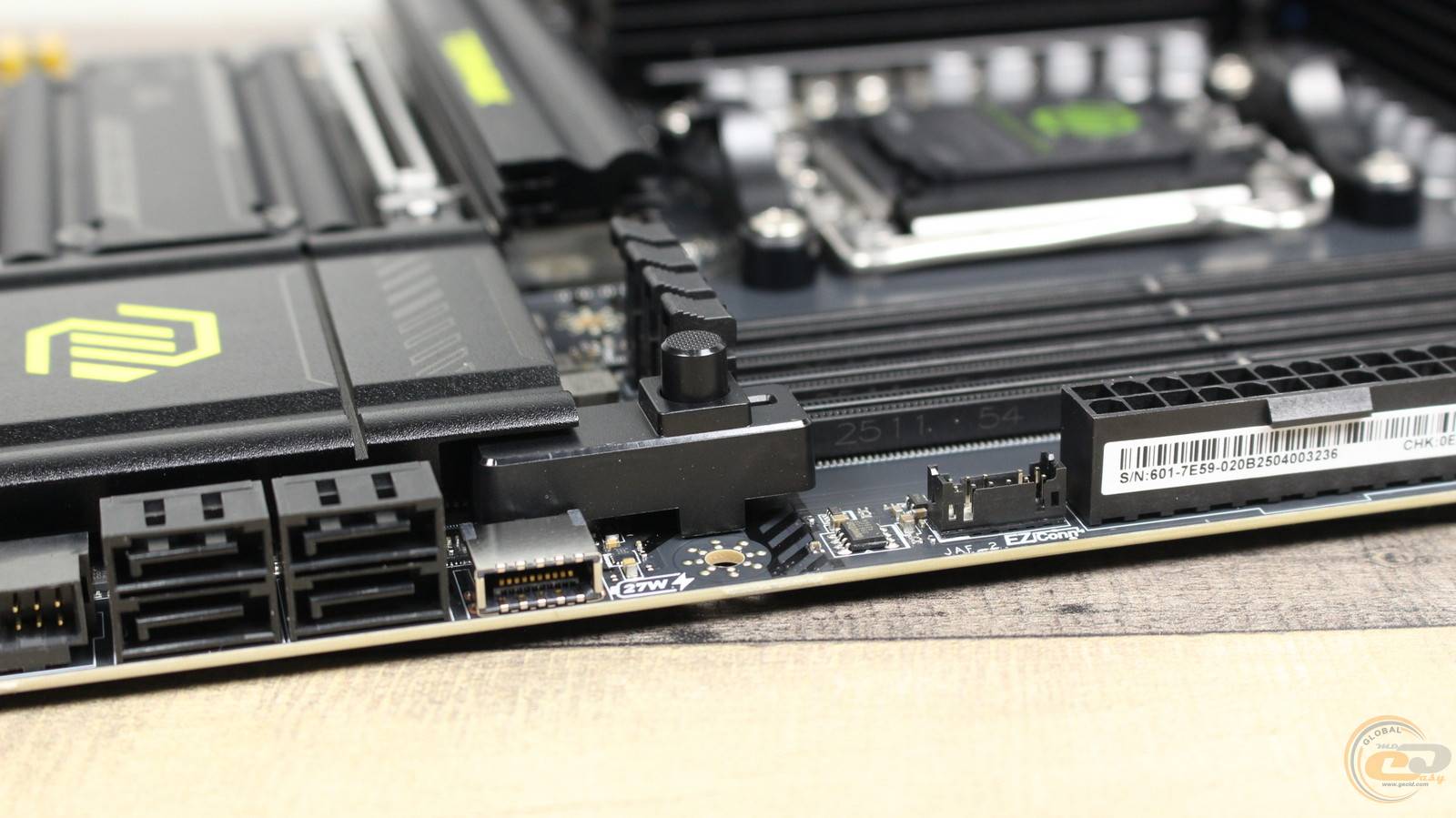

Уже на рівні чипсета, по правому краю плати, видно чотири горизонтальні SATA 6 Гбіт/с та три колодки USB. Верхня відповідає стандарту USB 3.2 Gen 2x2, має пропускну здатність до 20 Гбіт/с та підтримує під’єднання одного пристрою. Поруч вказано потужність 27 Вт, яку, очевидно, може передавати цей роз'єм. У той же час дві нижні колодки призначені для чотирьох пристроїв USB 3.2 Gen 1 зі швидкістю до 5 Гбіт/с.

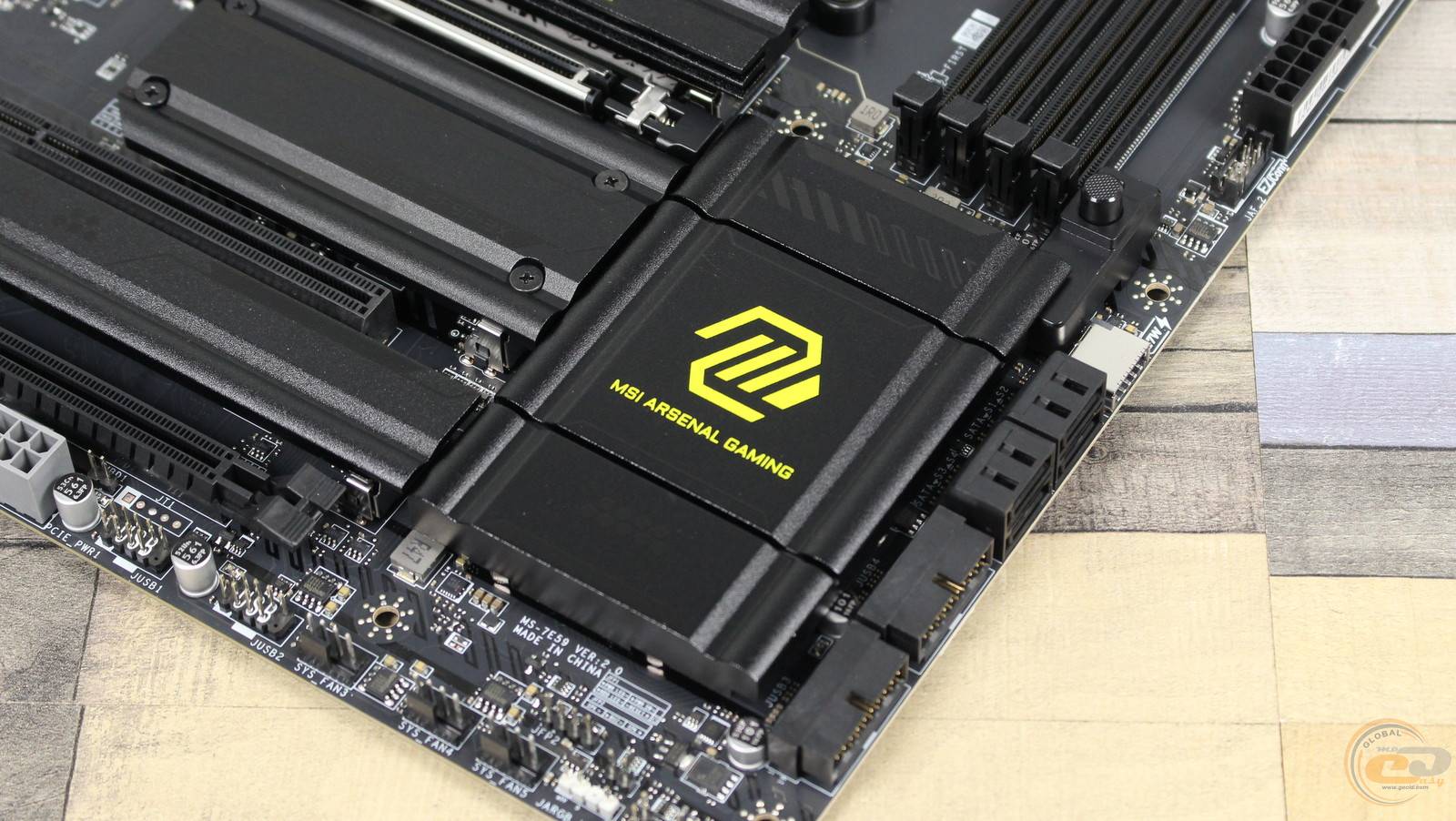

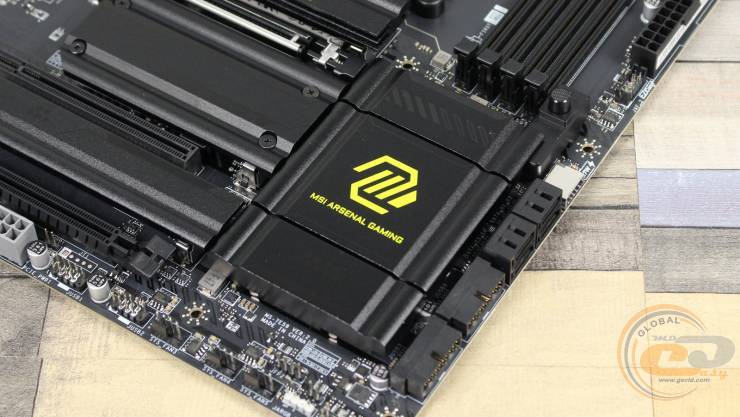

Хоча розташований поруч чипсет AMD X870E помітно гарячіший за B850, радіатор тут аналогічний більш доступній платі. За 20 хвилин тесту AIDA FPU його температура становила 61°C – це за умови досить спекотних 26°C в приміщенні.

Верхня частина радіатора прикриває механізм швидкого витягнення відеокарти EZ PCIe Release, що активується натисканням круглої кнопки біля слотів пам’яті.

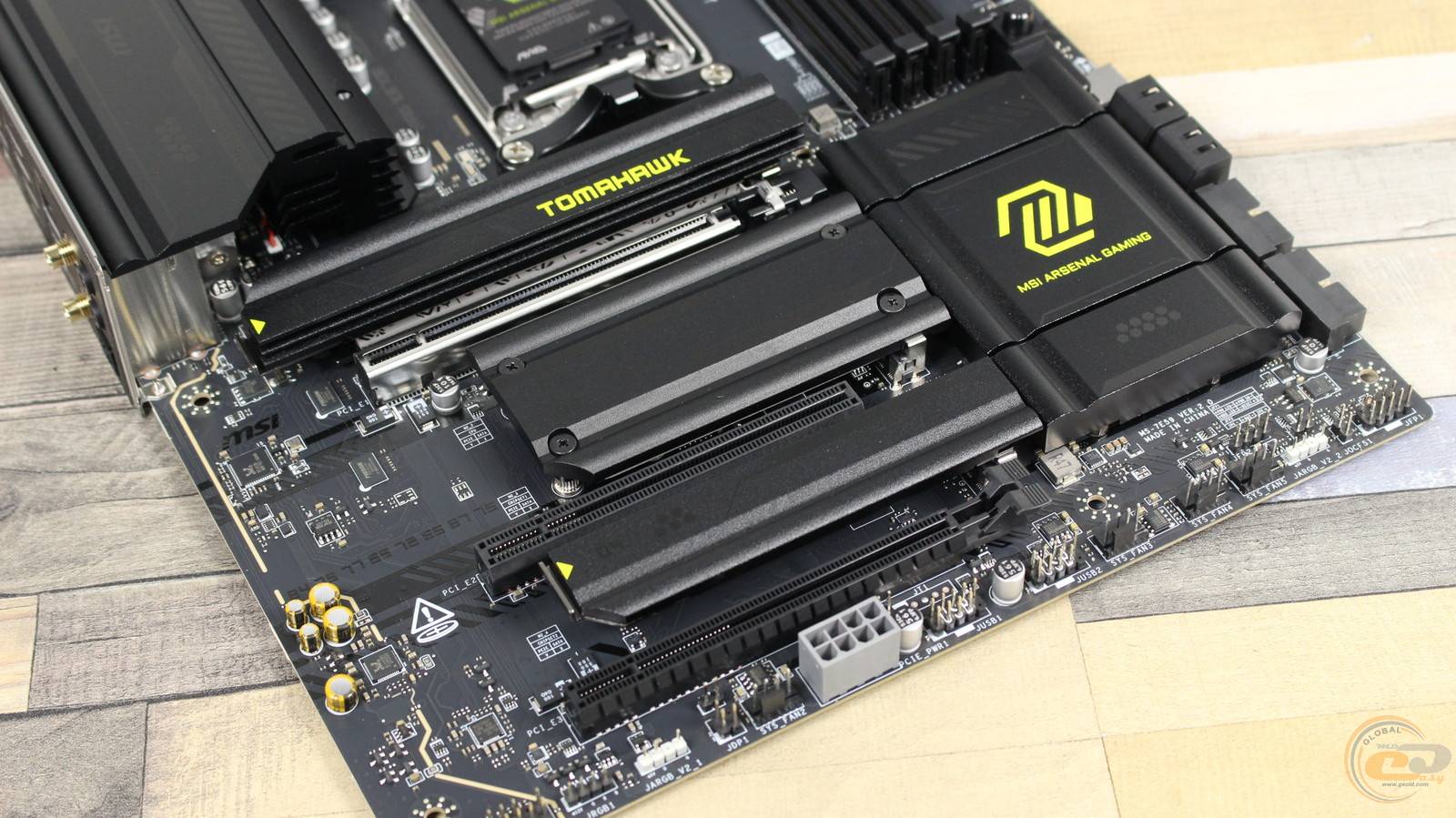

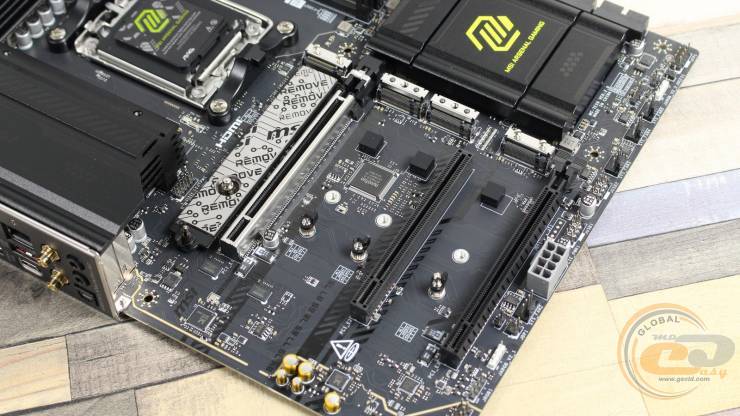

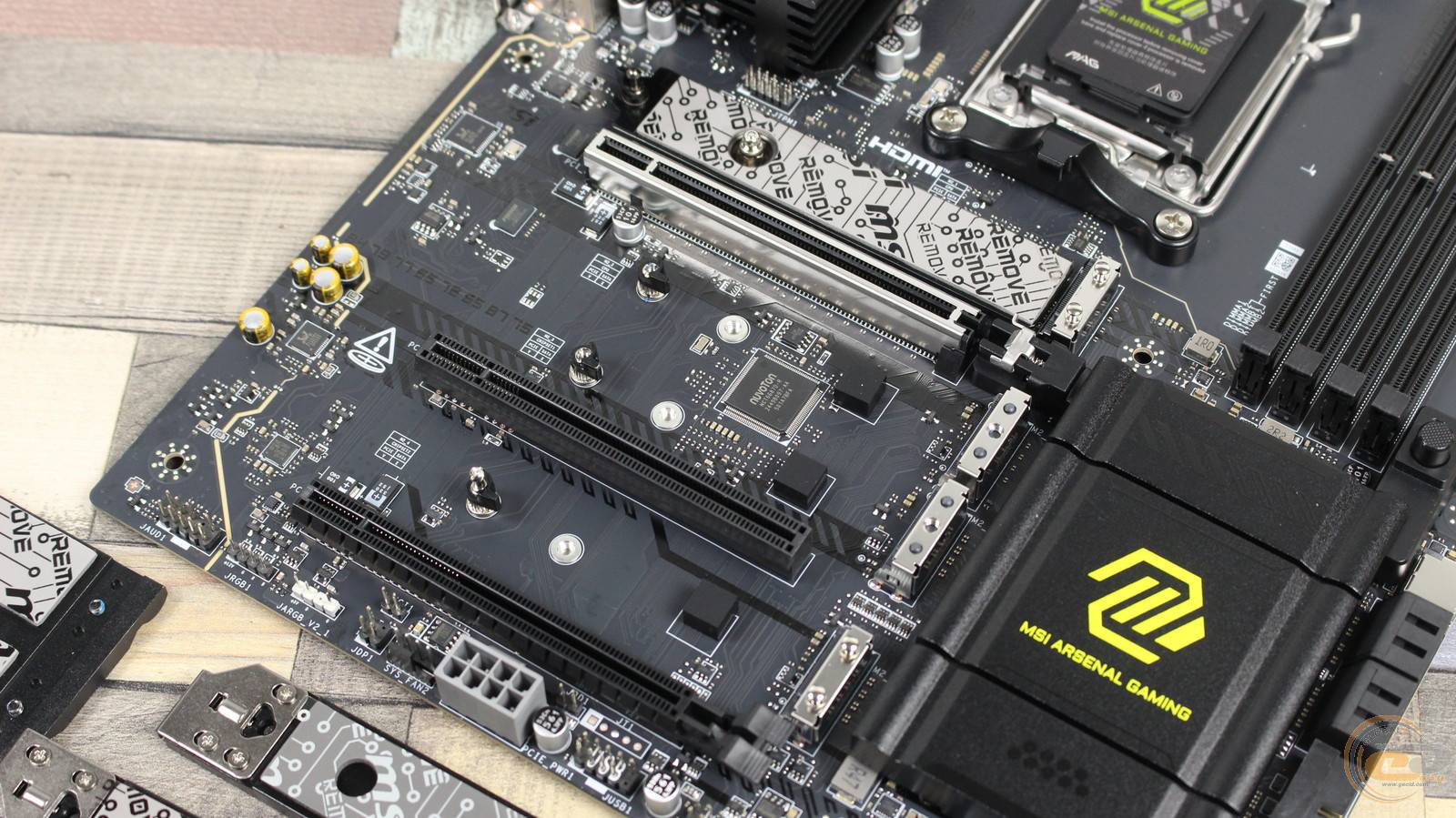

У складі MSI MAG X870E TOMAHAWK WIFI передбачені три слоти розширення:

1. PCI Express 5.0 x16 (у режимі х16);
2. PCI Express 3.0 x16 (у режимі х1).
3. PCI Express 4.0 x16 (у режимі х4).

Верхній із них підсилений і використовує процесорні лінії PCIe. Тому у випадку з рішеннями AMD Ryzen 8000 він працюватиме відповідно до стандарту PCIe 4.0 і максимум в режимі x8 або x4.

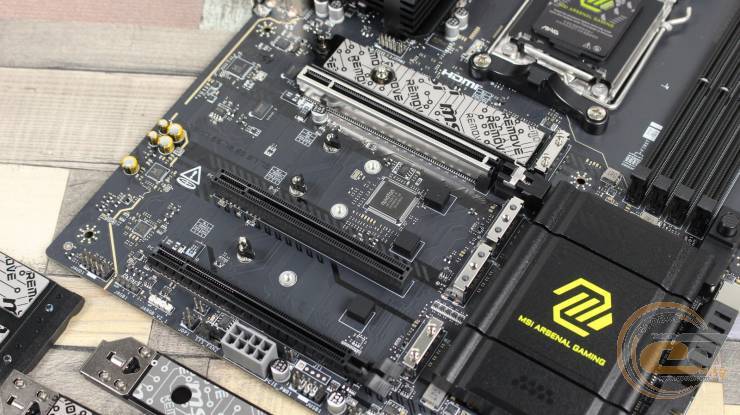

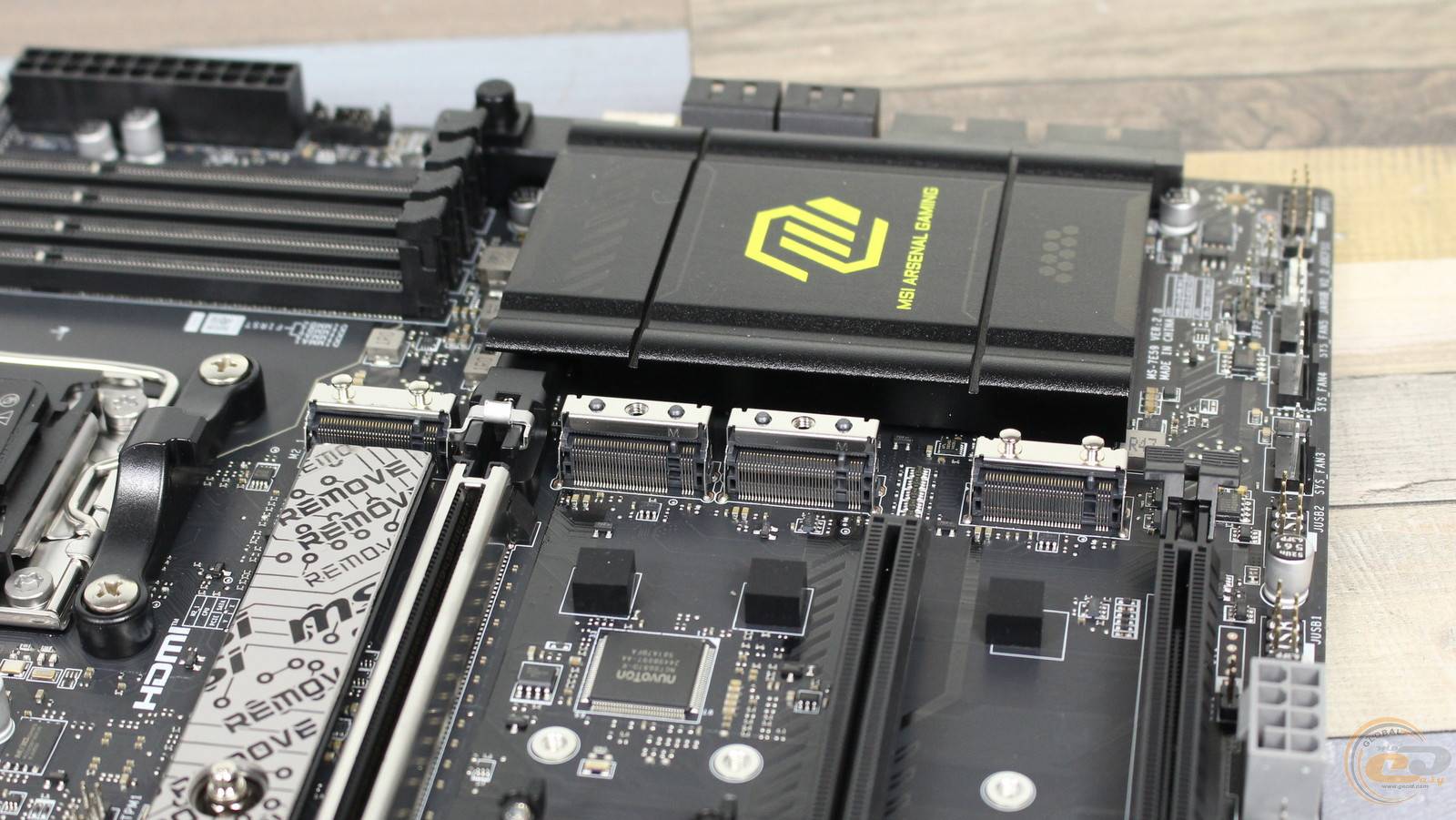

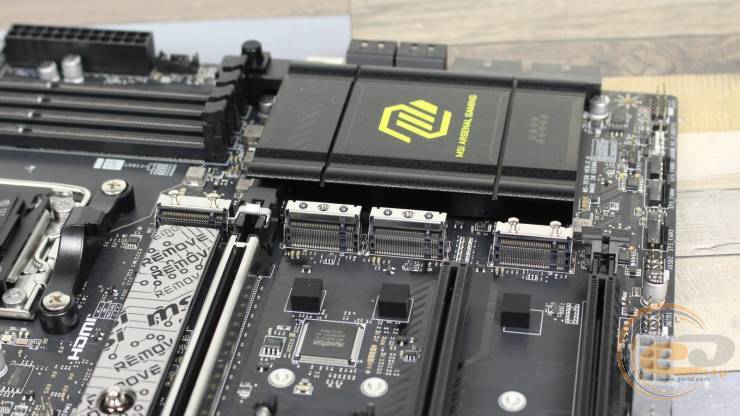

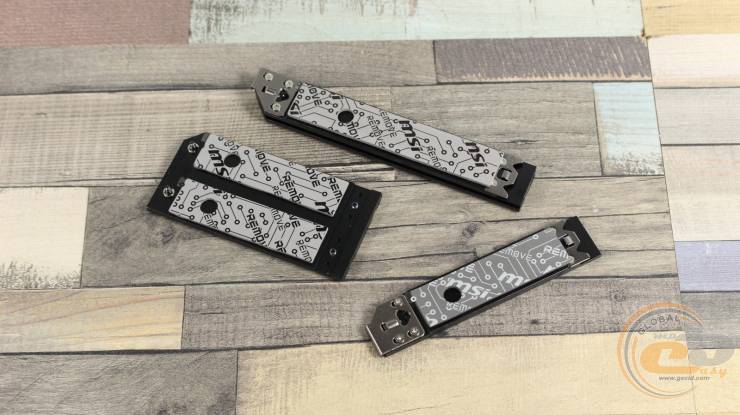

А поруч із ними знайшлися аж чотири посадкові місця для SSD формату M.2 Socket 3. Вони обладнані трьома радіаторами із термопрокладками, причому верхній та нижній отримали фіксатори EZ M.2 Shield Frozr II для швидкого зняття та встановлення без використання будь-яких інструментів.

Верхній слот призначений для накопичувачів формату M.2 2280 або 22110 з високошвидкісним інтерфейсом PCIe 5.0 x4. Тож термопрокладка й додаткове охолодження тут передбачені навіть з боку PCB. Якщо ж використовується процесор AMD Ryzen 8000, то цей роз’єм працюватиме в режимі PCIe 4.0 x4.

Нижче розташувано ще один слот M.2 стандарту PCIe 5.0 x4, уже з підтримкою більш компактних накопичувачів M.2 2260 або 2280. Втім, при використанні процесорів AMD Ryzen 8700 / 8600 / 8400 він працюватиме в режимі PCIe 4.0 x4, а в парі з Ryzen 8500 / 8300 він і зовсім буде неактивним. І ще одне обмеження — при задіюванні тильних портів USB 4 Type-C він працюватиме в режимі максимум PCIe 5.0 x2 замість x4.

Два нижні слоти використовують чипсетні лінії у конфігурації PCIe 4.0 x4 для накопичувачів аналогічного формату. А завдяки топовому набору логіки жодних обмежень у їхній роботі немає.

До речі, всі роз’єми M.2 підтримують безгвинтову фіксацію накопичувачів EZ M.2 CLIP II, що значно спрощує їх монтаж. Також в комплекті наявний ключ для перестановки фіксаторів відповідно до довжини використовуваних носіїв.

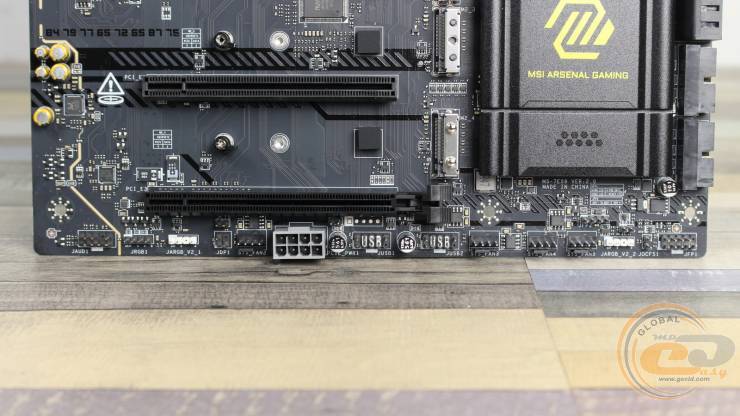

Традиційно багатим на різноманітні елементи є нижній край плати. Тут розташовані: колодка фронтальних аудіопортів, одна колодка для під’єднання LED-стрічки та дві для реалізації ARGB-світіння, колодка сигналізування про вторгнення у корпус, аж чотири роз’єми для вентиляторів, 8-контактний роз’єм живлення PCIe, дві колодки USB 2.0 для чотирьох відповідних портів, а також колодка системного динаміка та елементів фронтальної панелі. Нагадаємо, в останню можна встановити комплектний кабель EZ Front Panel Cable, який дозволить зручно під’єднати кнопки та індикатори фронтальної панелі.

В цілому на платі наявні чотири колодки для організації підсвітки і вісім роз’ємів для під’єднання вентиляторів та помпи з підтримкою ШІМ-регулювання швидкості. Плюс є універсальний роз’єм JAF_2, який за допомогою комплектного кабелю одночасно поєднує кілька функцій.

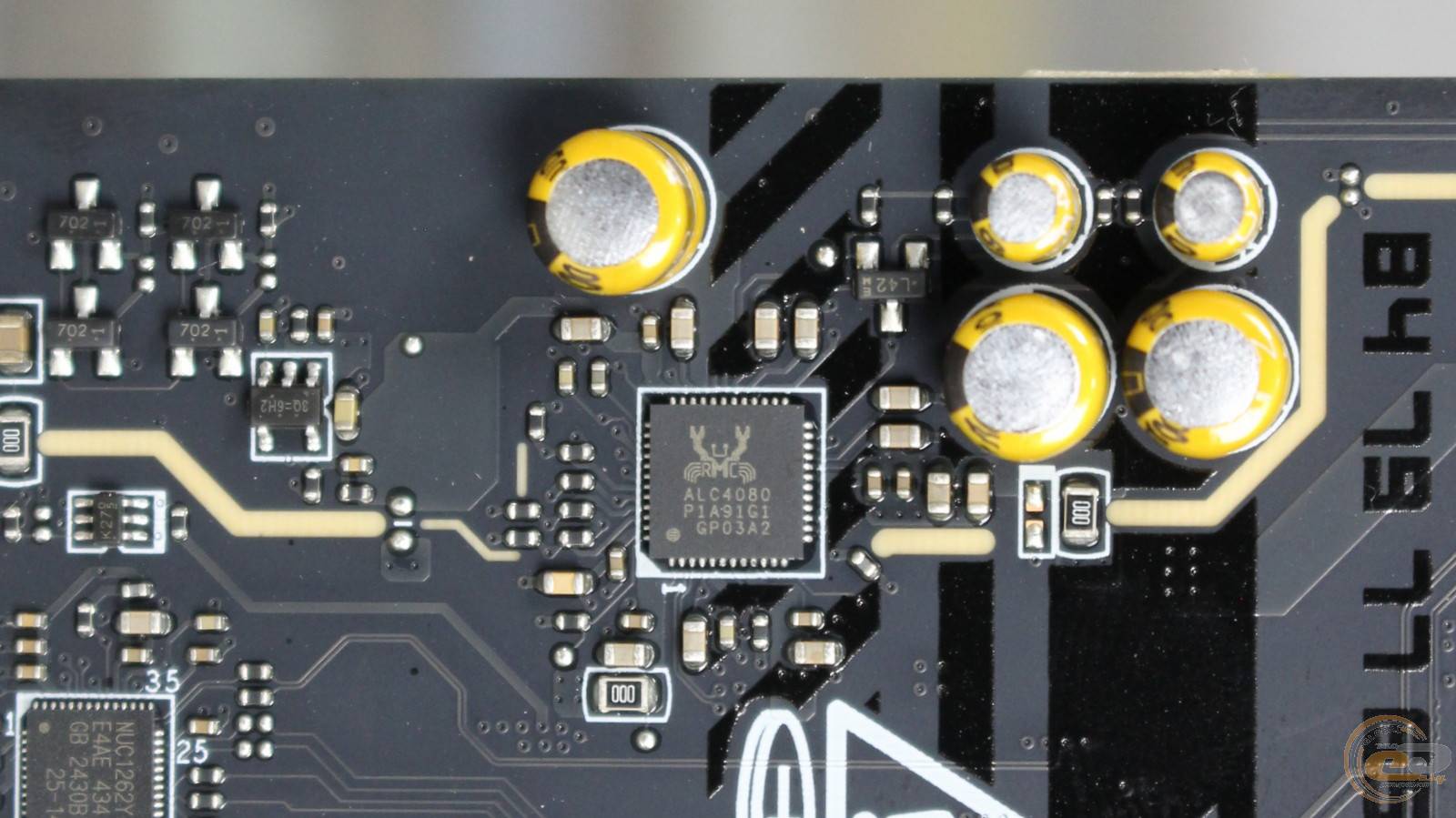

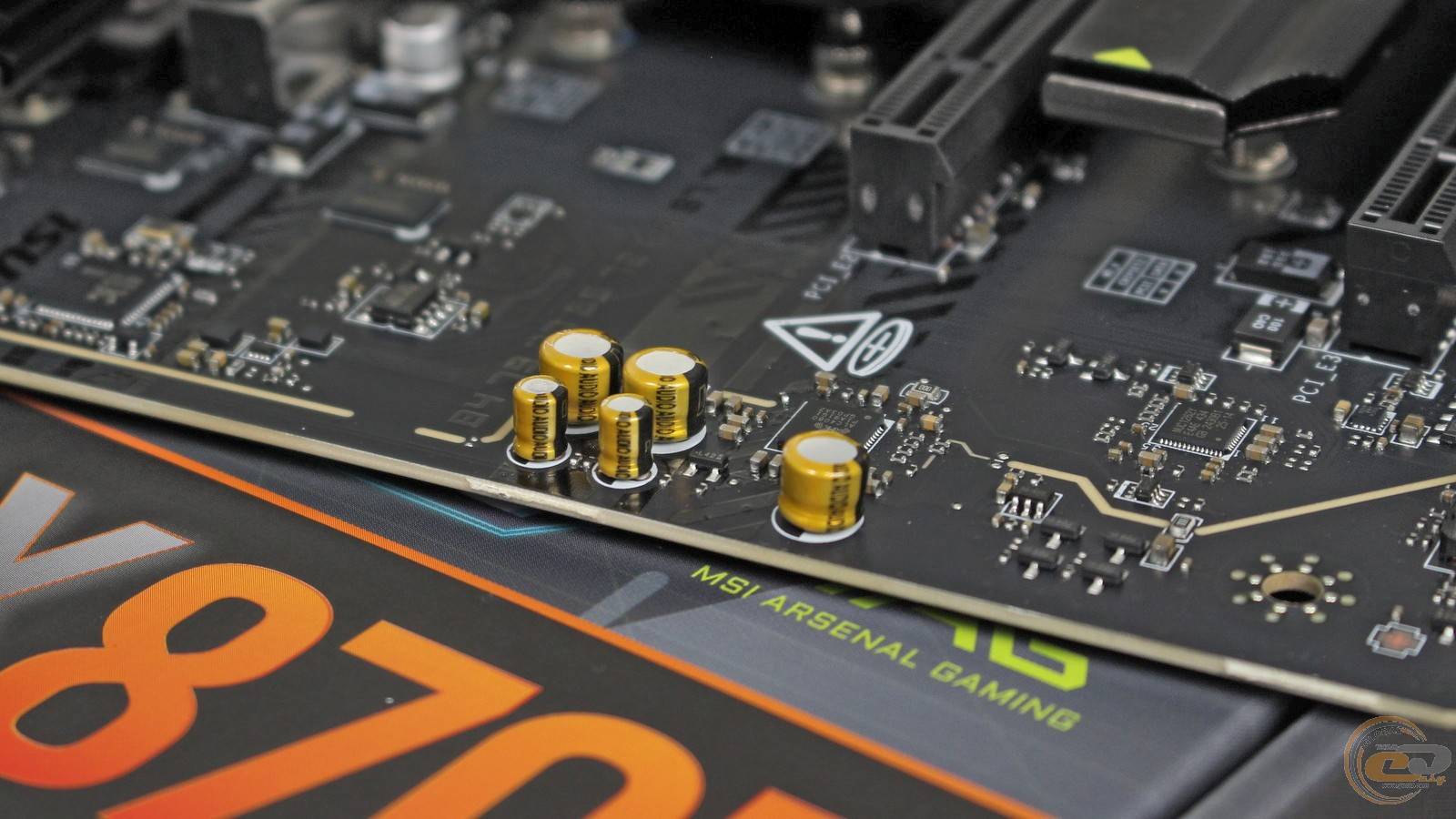

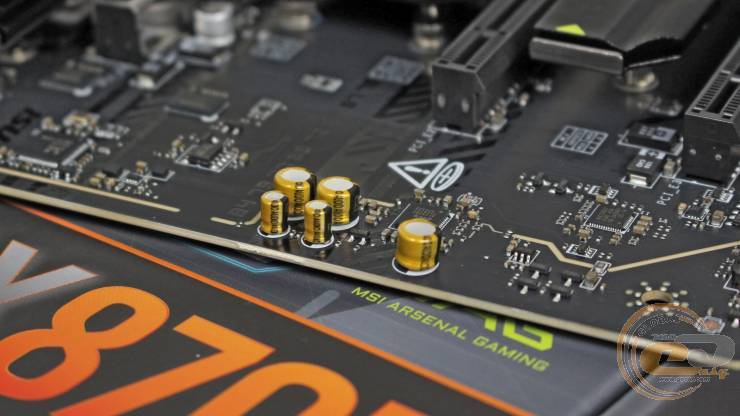

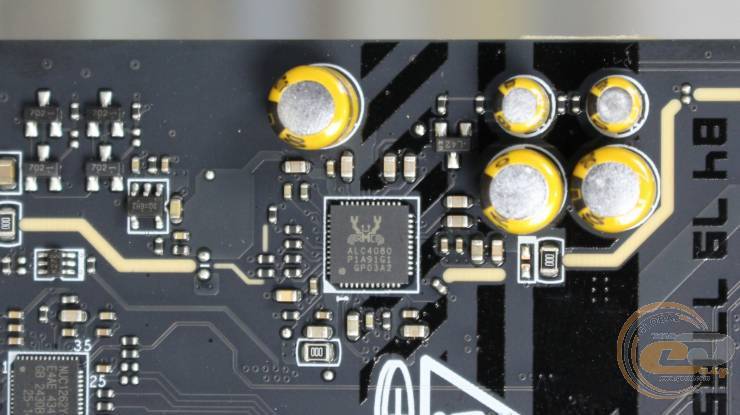

Аудіотракт MSI MAG X870E TOMAHAWK WIFI отримав екранування від завад та ряд аудіоконденсаторів. А в його основі лежить 7.1-канальний кодек Realtek ALC4080.

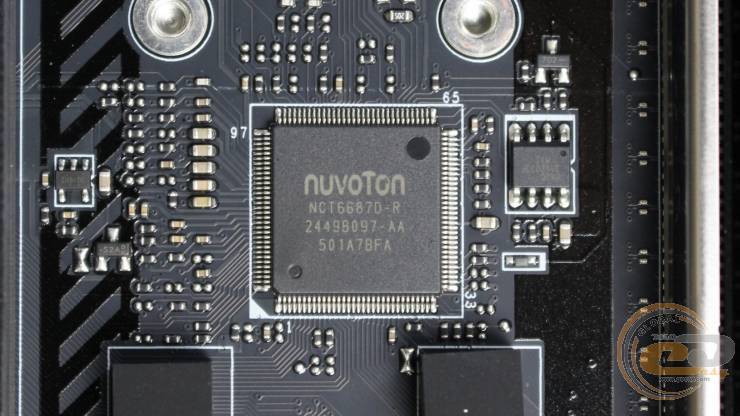

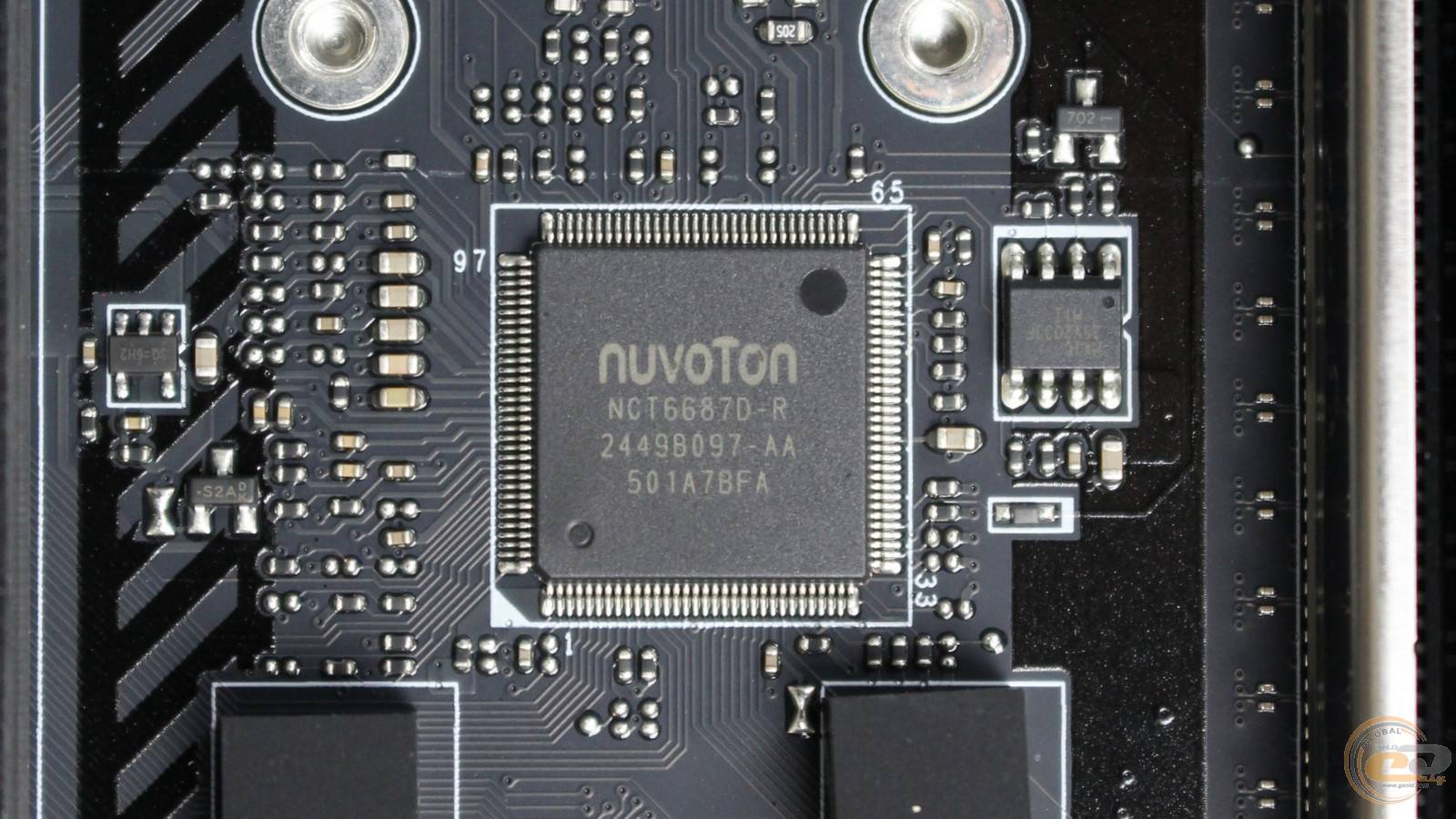

В свою чергу мультиконтролером виступає також добре знайомий нам чип NUVOTON NCT6687D-R.

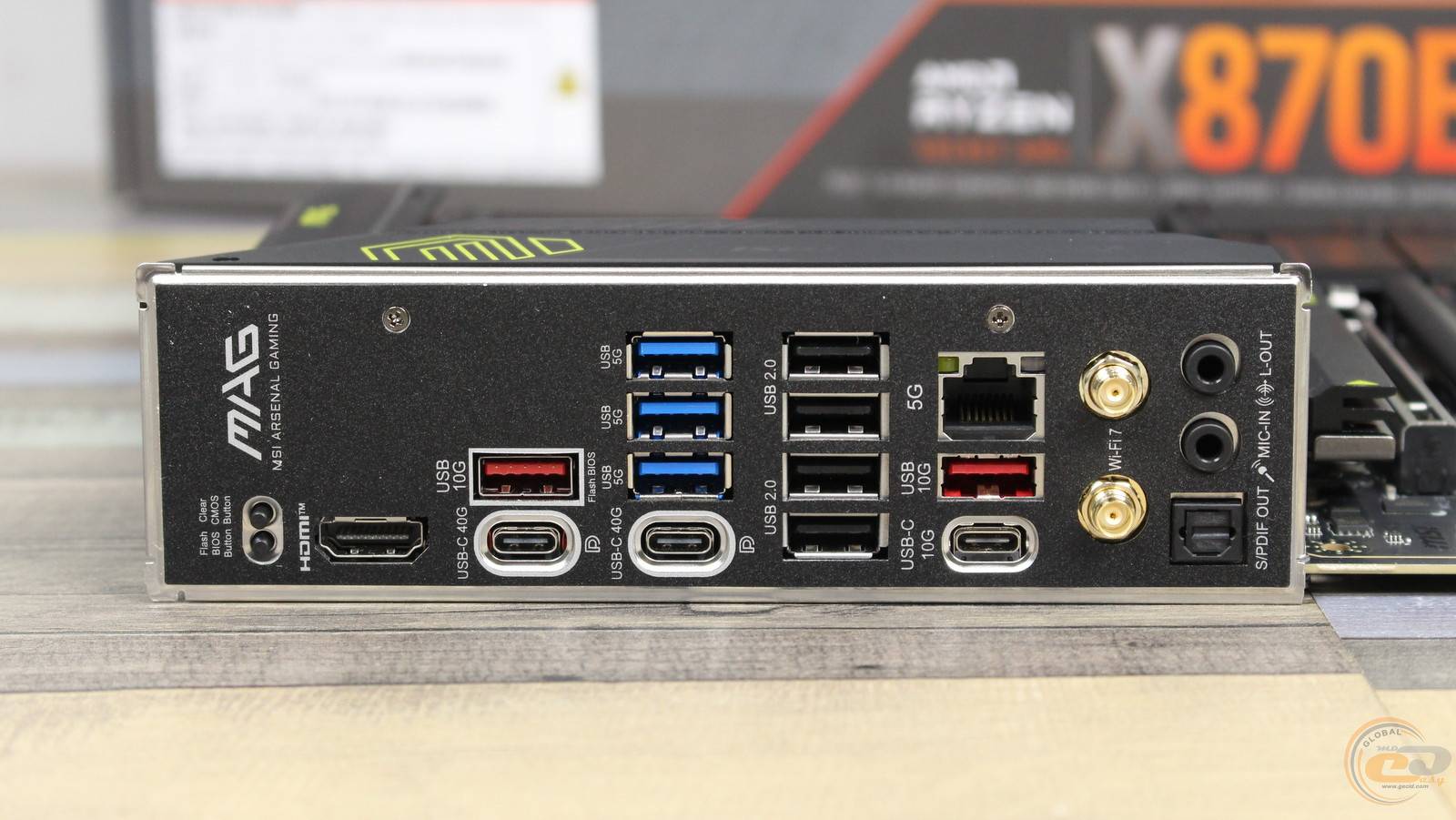

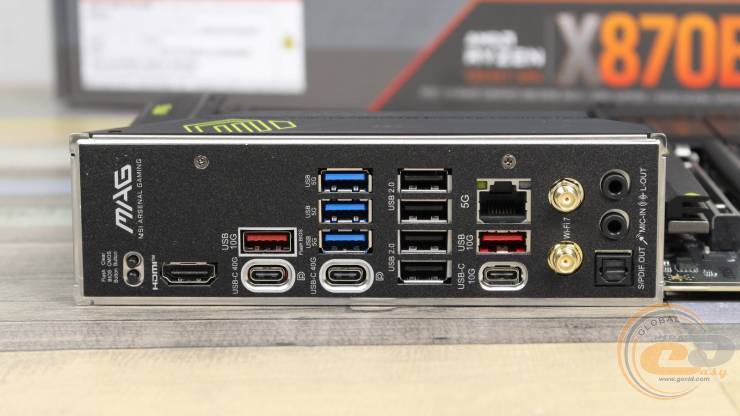

Що ж до інтерфейсної панелі, то вона отримала дещо різноманітніший набір портів у порівнянні з молодшим рішення. На ній знайшлося місце для:

• 1 x кнопка оновлення BIOS
• 1 x кнопка скидання CMOS
• 1 х HDMI
• 2 х USB4 (40 Гбіт/с) Type-C (з підтримкою DisplayPort 1.4)
• 1 х USB 3.2 Gen 2 (10 Гбіт/с) Type-C
• 2 х USB 3.2 Gen 2 (10 Гбіт/с) Type-A
• 3 х USB 3.2 Gen 1 (5 Гбіт/с) Type-A
• 4 х USB 2.0 Type-A
• 1 x RJ45 (5 Гбіт/с)
• 2 х конектори антен Wi-Fi
• 1 x оптичний S/PDIF аудіовихід
• 2 x 3,5-мм аудіопорти

Цифровий відеовихід HDMI та пара USB4 з функцією DisplayPort дозволять задіяти інтегроване відеоядро процесора. Поруч розташовано дві кнопки: для оновлення BIOS і скидання налаштувань CMOS. В свою чергу тріо роз’ємів в самому низу допоможуть під’єднати аналогові і цифрові аудіопристрої. А на додачу є більше десятка різноманітних USB-портів, у тому числі два USB4 зі швидкістю передачі до 40 Гбіт/с.

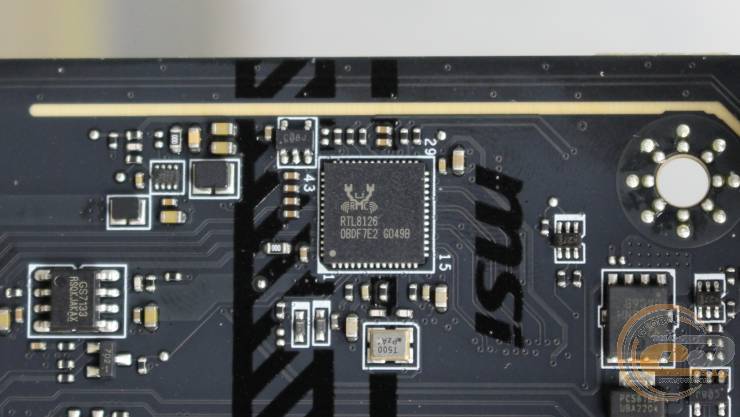

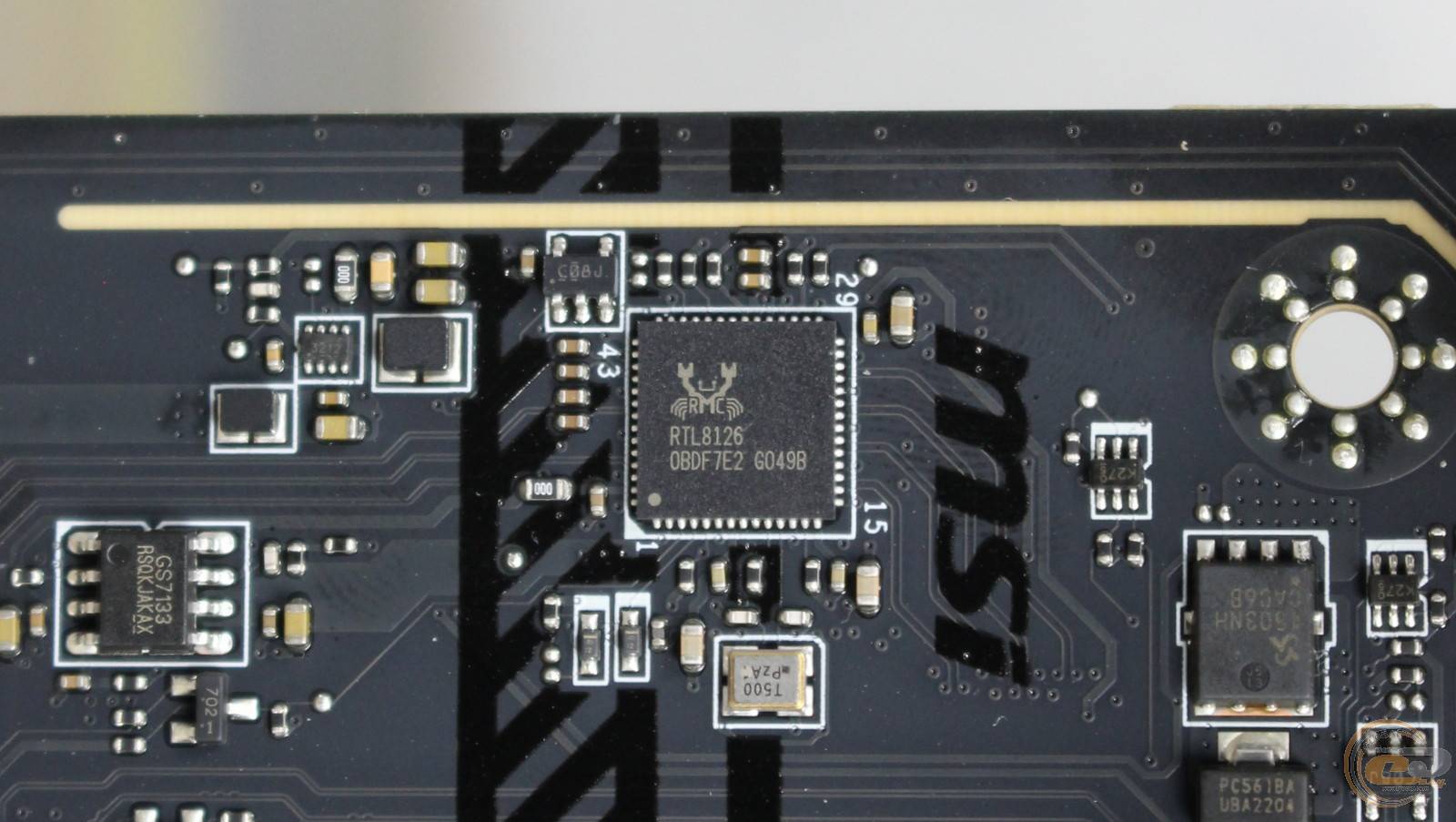

5-гігабітний LAN-порт функціонує завдяки чипу Realtek RTL8126.

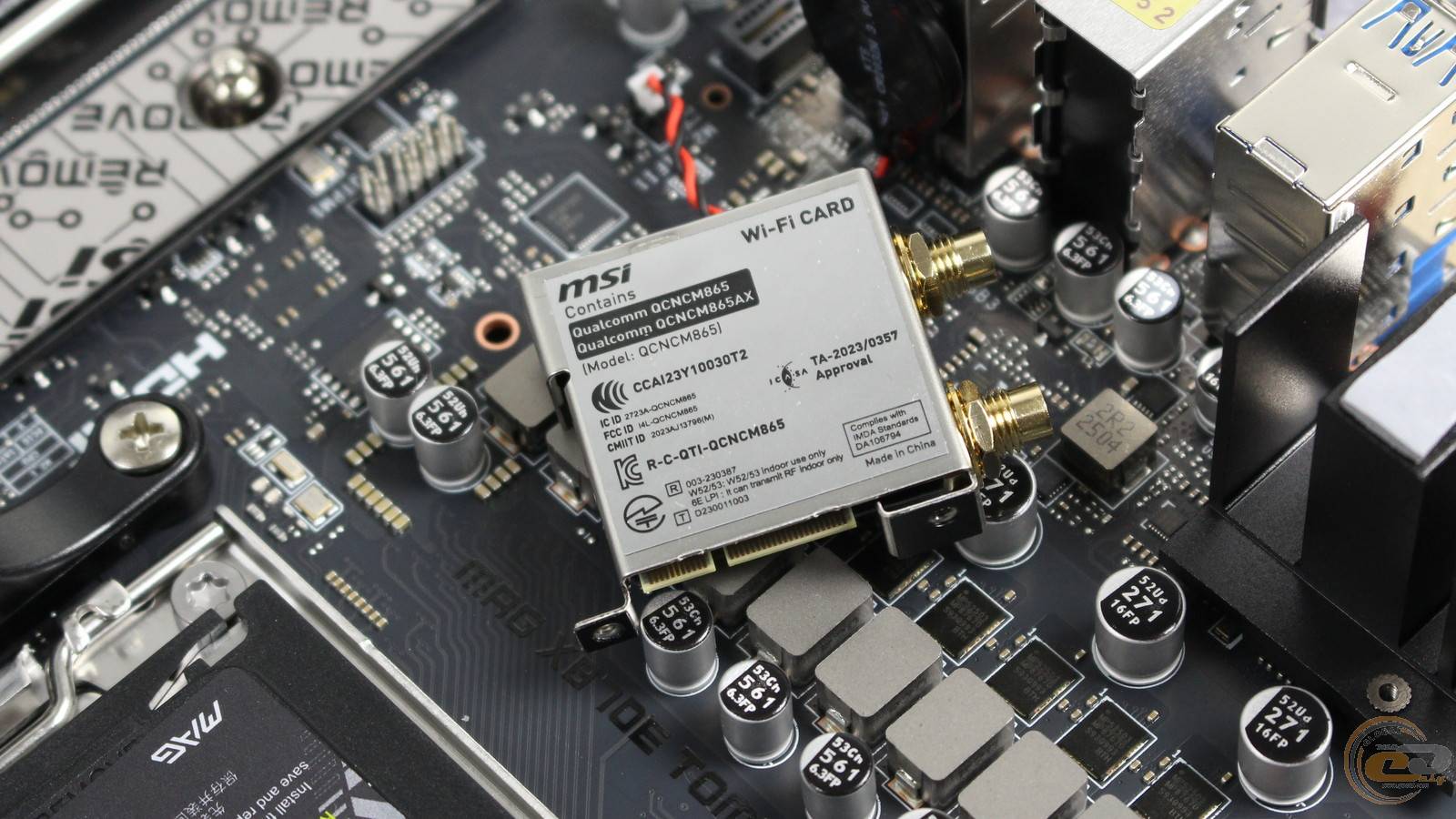

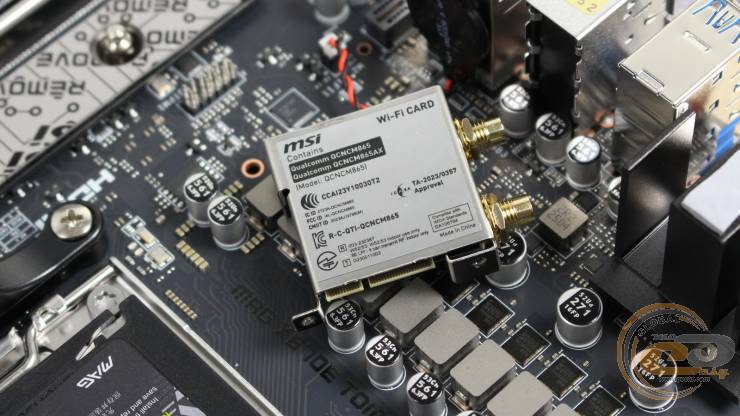

А під кожухом інтерфейсної панелі розміщено плату Qualcomm QCNCM865, яка забезпечує підтримку Wi-Fi 7 та Bluetooth 5.4. До неї під’єднується виносна антена EZ Antenna з магнітним кріпленням, яку можна розташувати в зоні найкращої видимості роутера.

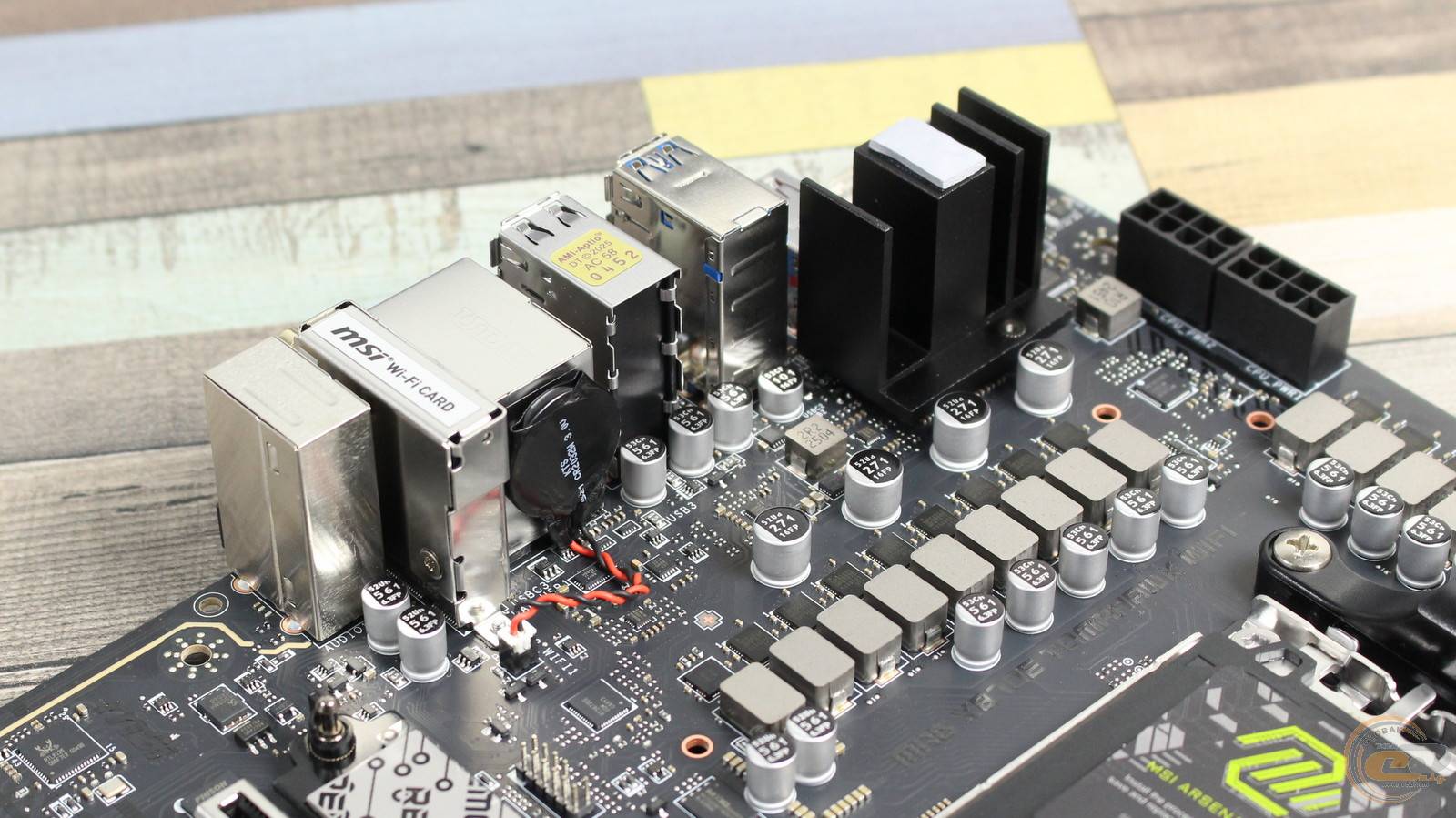

Тут же, під кожухом, знайшлося місце для батарейки CMOS і ще одного радіатора.

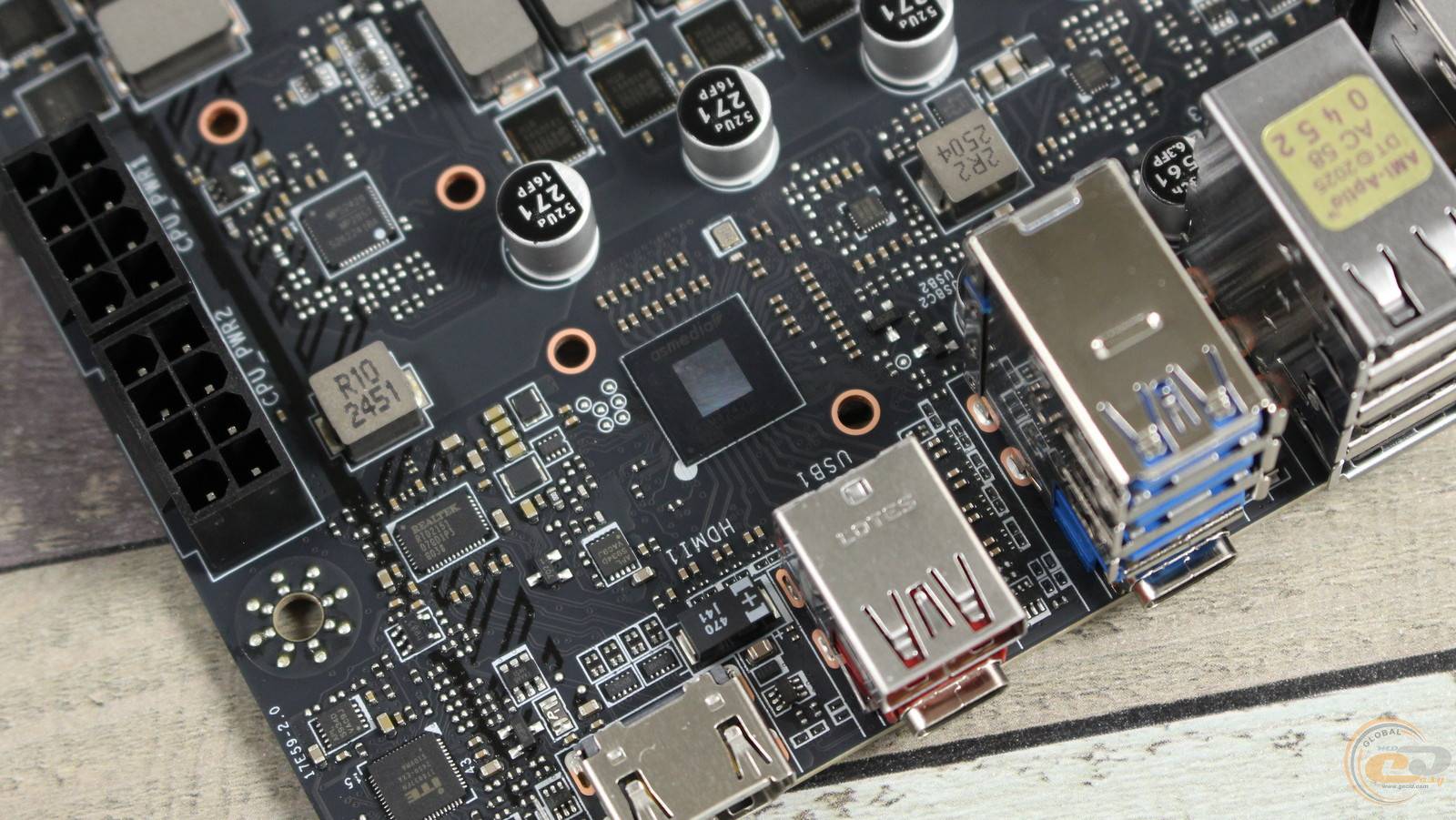

Останній прикриває контролер ASMedia ASM4242, що відповідає за функціонування портів USB4.

UEFI BIOS

Тестована плата MSI MAG X870E TOMAHAWK WIFI використовує сучасний завантажувач MSI Click BIOS X на основі графічного інтерфейсу UEFI. Традиційно можна обрати один із двох режимів роботи: «EZ Mode», в якому налаштування згруповані на одному екрані, або «Advanced Mode» із сортуванням за відповідними вкладками. Базовий моніторинг роботи системи доступний на правій бічній панелі, яка відображається у всіх розділах. Крім того, тут є широкі можливості для розгону процесора, зокрема можна збільшити його множник, що недоступно в більш доступних платах із B-чипсетом.

Частоти процесора та пам’яті, можливості та ефективність розгону

Для подальшого тестування та перевірки можливостей материнської плати MSI MAG X870E TOMAHAWK WIFI використовувалося таке обладнання:

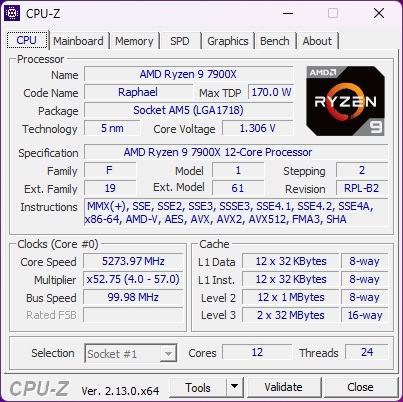

При навантаженні нашого 12-ядерного AMD Ryzen 9 7900X стрес-тестом утиліти CPU-Z, він тримав стабільні 5,27 ГГц при напрузі 1,306 В.

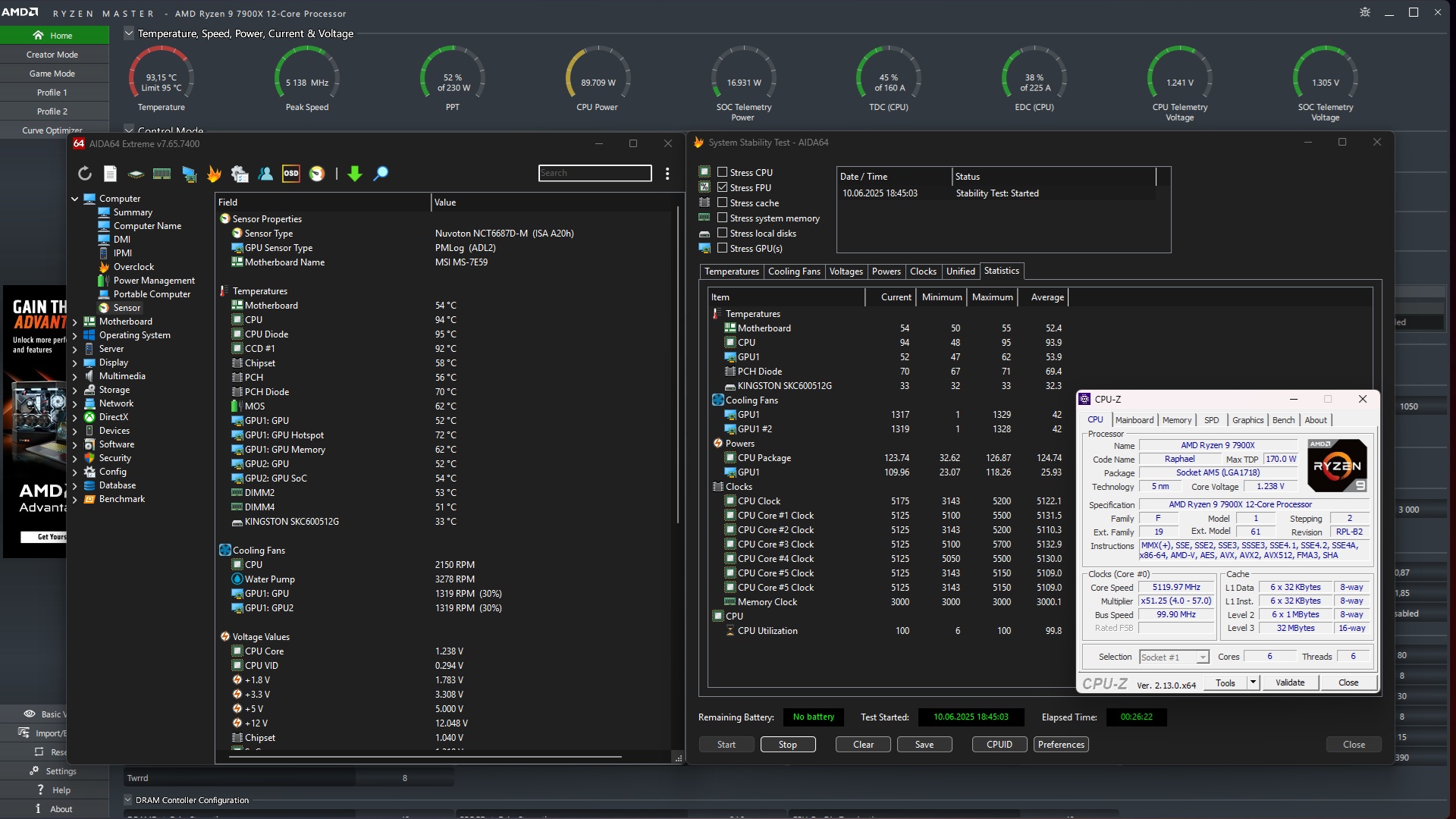

У більш вимогливому 26-хвилинному FPU Stress test в AIDA64 частота ядер просіла до 5,12 ГГц при напрузі 1,238 В. В свою чергу температура процесора досягала 95°C, що відповідає максимальному робочому значенню (Tjmax). При цьому тротлінгу зафіксовано не було.

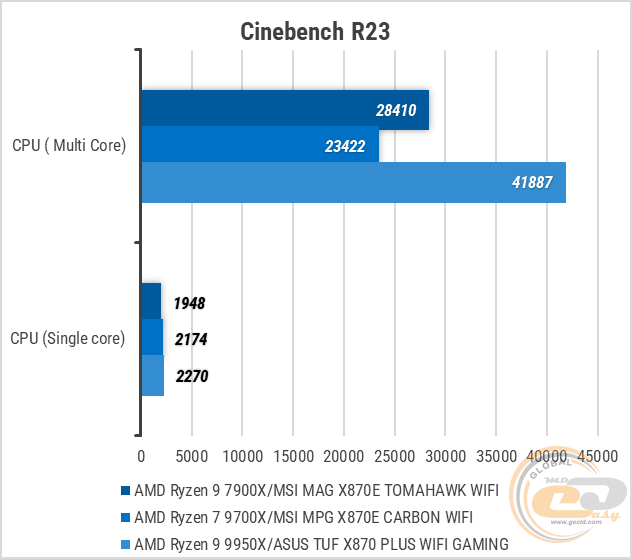

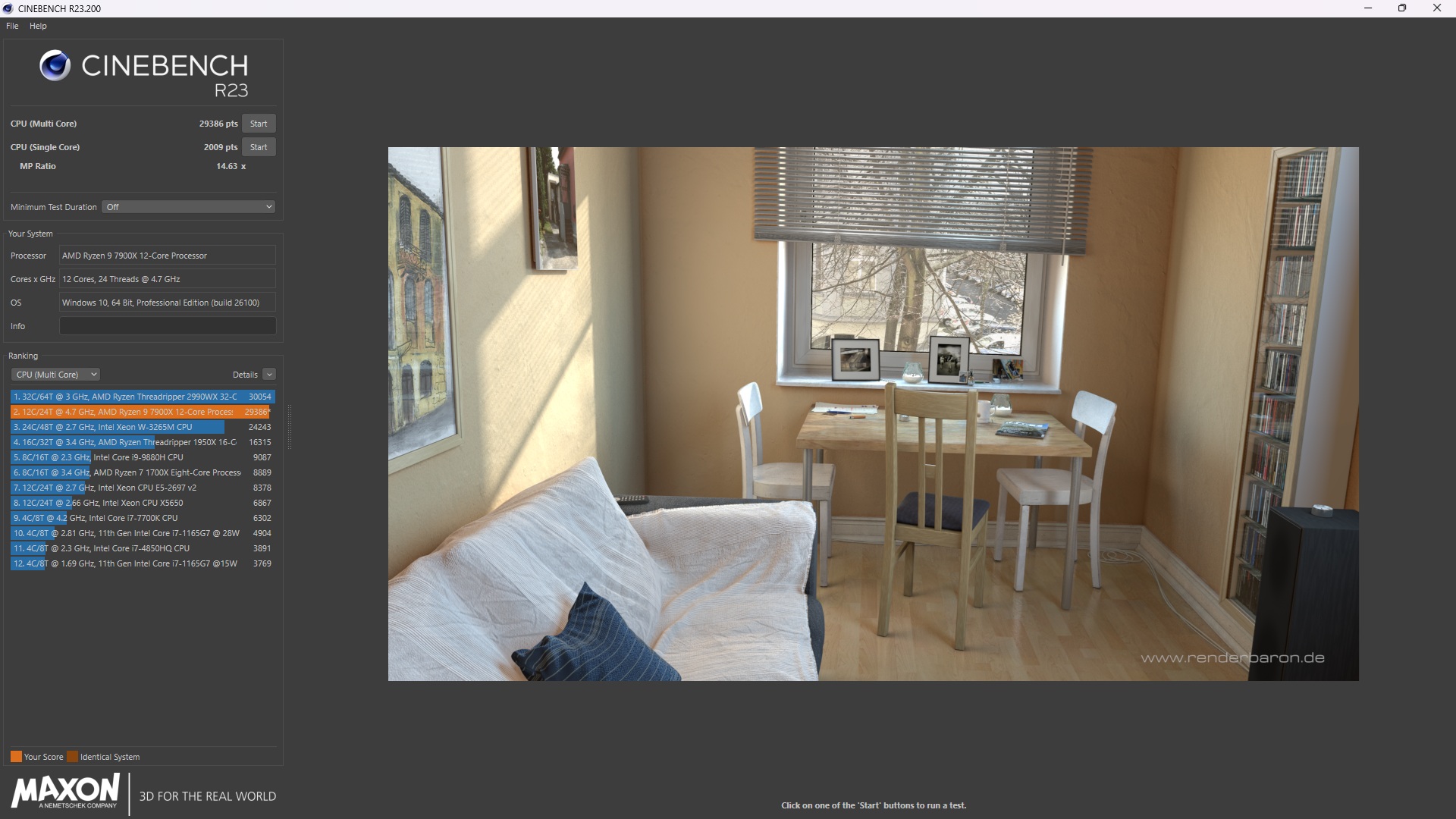

Традиційно ми прогнали цей «камінь» без розгону у кількох бенчмарках, щоб в подальшому оцінити ефект від оптимізації.

А ось і кілька рядків про останню. Спершу ми встановили ліміт критичної температури на рівні 85°C, обравши пункт «Set Thermal Point 85» в BIOS. Цікаво, що у всіх тестах це дало приріст — 3% у CineBench R23, 7% в однопотоковому GeekBench 6 і якимось чином аж 70% — у багатопотоковому.

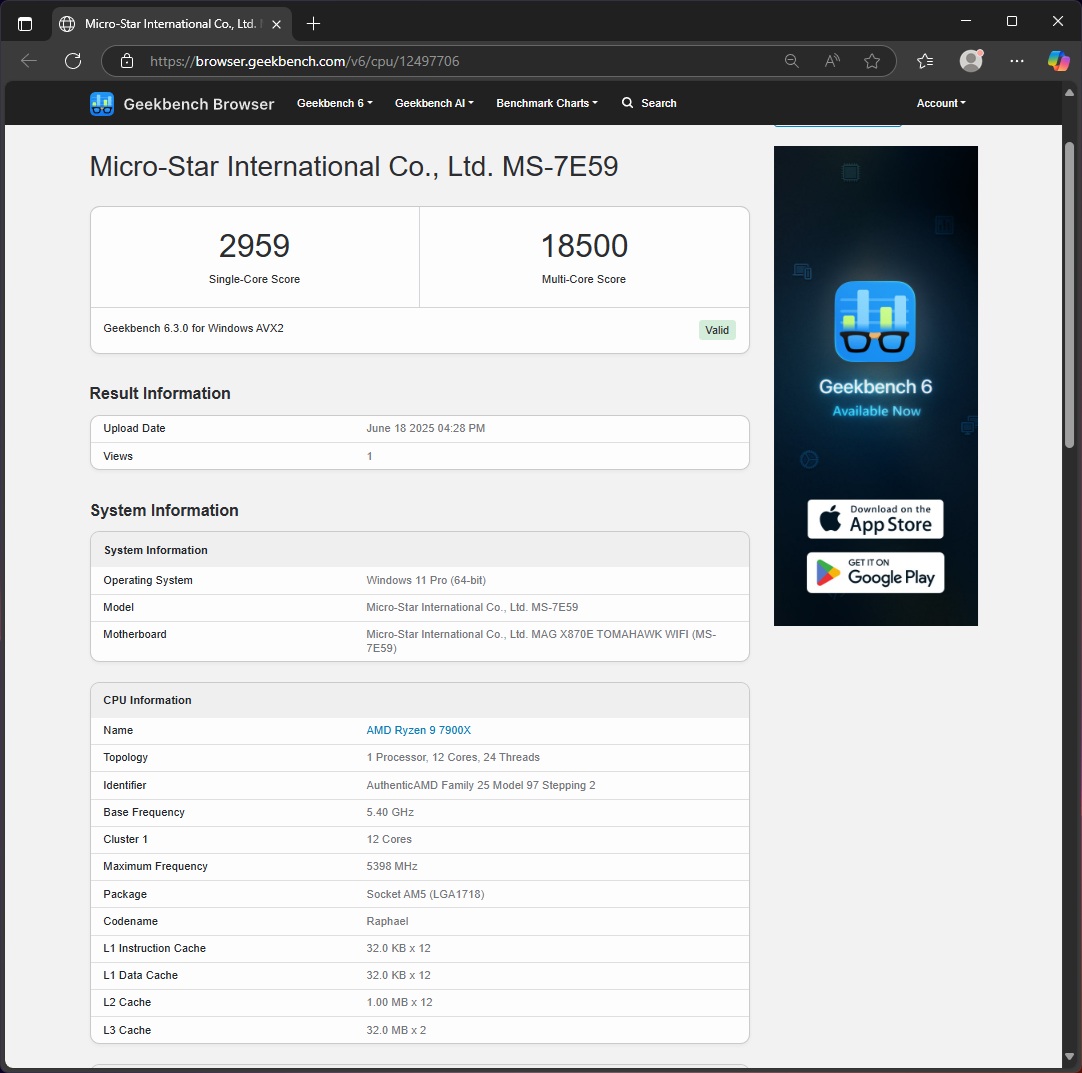

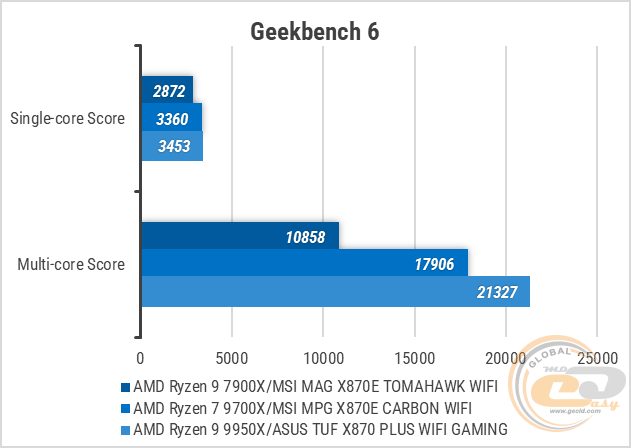

Після виставлення множника на 54 (еквівалент частоти 5,4 ГГц) система пройшла тест Geekbench 6.3, хоча результати трішки нижчі ніж у попередньому режимі. А от проходити багатопотоковий тест Cinebench R23 в такому режимі процесор вперто відмовлявся.

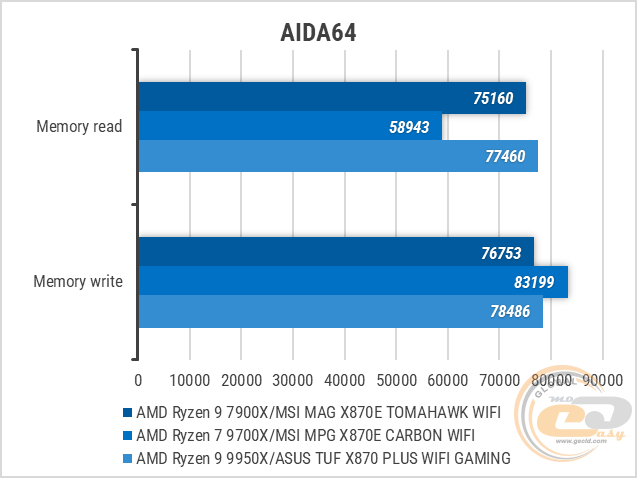

Набір з пари 16-ГБ модулів оперативної пам'яті DDR5-6000 Kingston FURY Beast Black (KF560C40BBAK2-32) під час тестування запустився в режимі EXPO-профілю DDR5-6000 МТ/с. Без зміни таймінгів і напруги вони також запрацювали і на DDR5-6200.

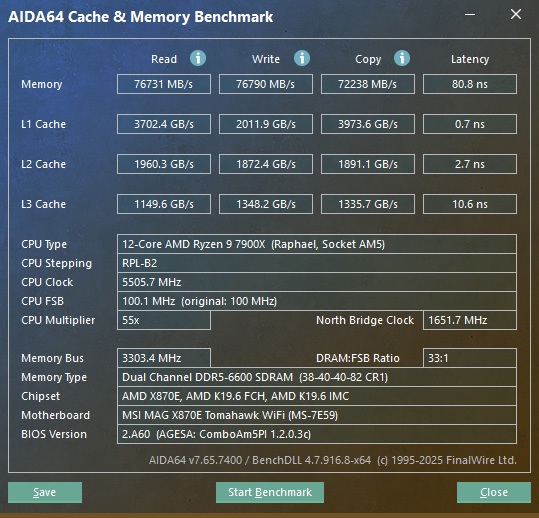

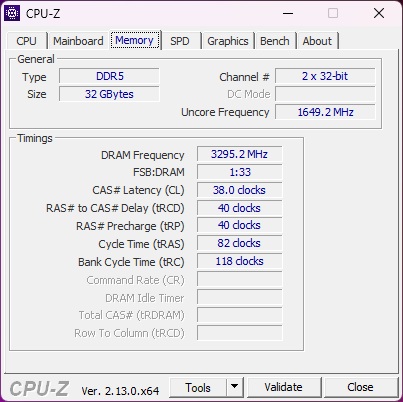

Після підвищення кожного з таймінгів на 2 до 38-40-40-82 і напруги до 1,38 В, модулі запрацювали при DDR5-6600. AIDA64 показала максимум 5% приросту пропускної здатності при на 7% вищій латентності. Та й оскільки частота Uncore Frequency при цьому зменшується в два рази, особливого змісту у таких маніпуляціях немає.

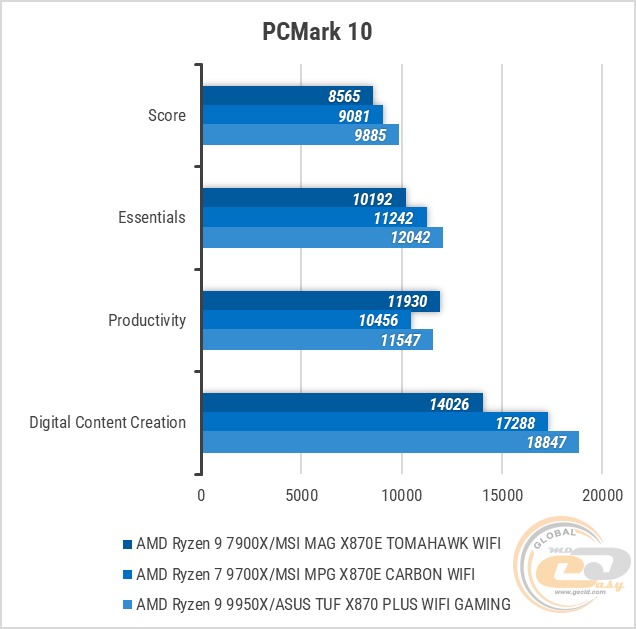

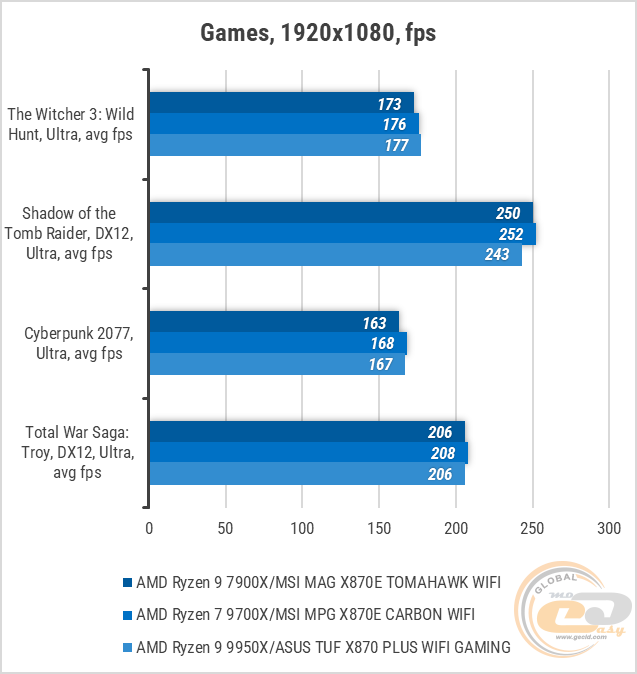

Тестування

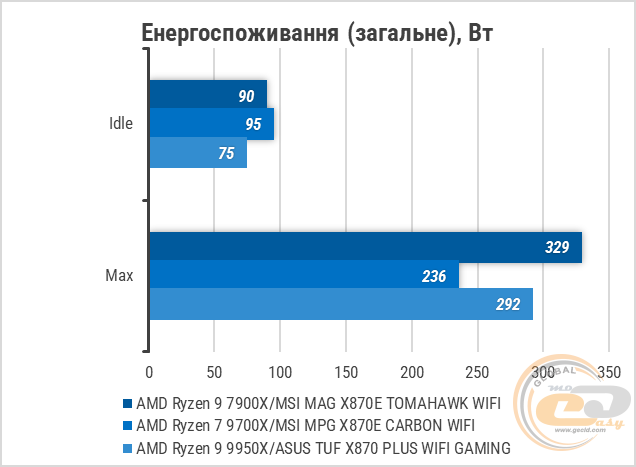

Зі стабільністю роботи плати MSI MAG X870E TOMAHAWK WIFI все в повному порядку — вона без ніяких труднощів пройшла усі наші тести.

Тестування звукового тракту на основі кодека Realtek ALC4080

Звіт про тестування в RightMark Audio Analyzer:

Режим роботи 16-bit, 48 kHz

Параметр	Значення	Оцінка
Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.02, -0.18	Дуже добре
Рівень шуму, дБ(А)	-82.1	Добре
Динамічний діапазон, дБ(А)	97.2	Відмінно
Гармонійні викривлення, %	0.0095	Дуже добре
Інтермодуляційне викривлення + шум, %	0.011	Дуже добре
Взаємопроникнення каналів, дБ	-96.7	Відмінно
Інтермодуляції на 10 кГц, %	0.0099	Дуже добре
Загальна оцінка		Дуже добре

Режим роботи 24-bit, 96 kHz

Параметр	Значення	Оцінка
Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.02, -0.18	Дуже добре
Рівень шуму, дБ(А)	-94.8	Дуже добре
Динамічний діапазон, дБ(А)	107.1	Відмінно
Гармонійні викривлення, %	0.0095	Дуже добре
Інтермодуляційне викривлення + шум, %	0.0089	Дуже добре
Взаємопроникнення каналів, дБ	-104.5	Відмінно
Інтермодуляції на 10 кГц, %	0.0083	Дуже добре
Загальна оцінка		Дуже добре

Аудіокодек Realtek ALC4080 демонструє дуже хороші результати, тож для абсолютної більшості користувачів така якість звучання буде цілком достатньо.

Підсумок

Материнська плата MSI MAG X870E TOMAHAWK WIFI приваблює наявністю топового чипсета та найновіших технологій на зразок USB4, підтримкою з коробки усіх процесорів AMD Ryzen 7000 / 8000 / 9000. І все це – за досить приємною, як для такого класу, ціною.

У порівнянні зі схожим рішенням на основі чипсету AMD B850, крім можливостей розгону процесора, додалися й деякі інші приємні «бонуси». Ось найбільш помітні з них: дисплей для відображення POST-кодів, більше ліній PCIe 4.0 для одного з M.2-накопичувачів і слота PCIe 4.0 x4, нові швидкісні багатофункціональні роз'єми на тильній панелі та флешка із софтом в комплекті.

Що ж до можливостей охолодження, то вони залишилися незмінними — габаритні радіатори на VRM дозволяють встановлювати сюди навіть 170-ватні Ryzen 9, не переживаючи про перегрівання. Наповнення пристрою також дуже схоже: три роз’єми PCI Express, чотири слоти для M.2-накопичувачів, з яких пара стандарту PCIe 5.0 x4, модуль Wi-Fi 7 з виносною антеною та підтримкою трьох частотних діапазонів, 5-гігабітний LAN, а також велика кількість зовнішніх та внутрішніх портів.

Завдяки переліченому MSI MAG X870E TOMAHAWK WIFI зможе стати гідною основою для системи із найсучаснішими технологіями та широкими можливостями топового чипсета - при поміркованих витратах.

Переваги:

• 14 (80 А) + 2 (80 А) + 1 (80 А) фази живлення процесора та якісна елементна база;
• ефективне охолодження;
• підтримка розгону процесора й оперативною пам’яті;
• підсилений слот для відеокарти з підтримкою шини PCI Express 5.0 та механізмом швидкого витягнення;
• можливість встановлення до 256 ГБ ОЗП з частотою до 8400+ МГц;
• підтримка чотирьох слотів M.2 Socket 3, в тому числі двох PCIe 5.0;
• 5-гігабітний LAN-контролер;
• модуль бездротових інтерфейсів Wi-Fi 7 і Bluetooth 5.4;
• можливість оновлення BIOS за допомогою кнопки «BIOS FlashBack» на інтерфейсній панелі;
• чотири колодки для реалізації підсвітки;
• вісім конекторів для під’єднання вентиляторів та РСО;
• якісна аудіопідсистема;
• широкий набір портів на інтерфейсній панелі, включно з двома USB4;
• наявність діагностичних індикаторів та дисплею для відображення коду помилки;
• доступна ціна порівняно з іншими моделями на базі AMD X870E.

Особливості:

• певні обмеження при використанні процесорів Ryzen 8000;
• при використанні портів USB4 другий слот M.2 працюватиме в режимі PCIe 5.0 x2;
• для заміни батарейки CMOS доведеться знімати кожух інтерфейсної панелі.

Автор: Олесь Пахолок

Висловлюємо подяку компанії MSI за надану для тестування материнську плату.
