Огляд материнської плати MSI MAG B850 TOMAHAWK MAX WIFI: «повний фарш» до $300

З появою набору логіки AMD B850 для процесорів AMD Ryzen 7000, 8000 і, передусім 9000 в асортименті компанії MSI з’явилося одразу чотири відповідні пристрої.

Один із них, а саме материнська плата MSI MAG B850 TOMAHAWK MAX WIFI, потрапив до нашої тестової лабораторії. Це більш доступне рішення з прицілом саме на ігрове використання, яке отримало цінник близько ₴12000 або $285 та традиційну 3-річну гарантію. Тож давайте дізнаємося, які можливості ця плата здатна запропонувати своєму покупцеві.

Специфікація

Модель	MSI MAG B850 TOMAHAWK MAX WIFI
Чипсет	AMD B850
Процесорний роз'єм	AMD Socket AM5
Підтримувані процесори	AMD Ryzen 7000, 8000 та 9000
Підтримка пам'яті	4 x DIMM-слоти з підтримкою максимум 256 ГБ пам'яті із частотою до DDR5-8400+ МТ/с
Слоти розширення	1 x PCI Express 5.0 x16 (x16, залежить від використовуваного процесора) 1 x PCI Express 4.0 x16 (x4) 1 x PCI Express 3.0 x16 (x1)
Дискова підсистема	1 x M.2 Socket 3 (M.2 2280-22110; PCIe 5.0 x4, залежить від використовуваного процесора) 1 x M.2 Socket 3 (M.2 2260-2280; PCIe 5.0 x4, залежить від використовуваного процесора) 1 x M.2 Socket 3 (M.2 2260-2280; PCIe 4.0 x2) 1 x M.2 Socket 3 (M.2 2260-2280; PCIe 4.0 x4) 4 x SATA 6 Гбіт/с Підтримка RAID 0/1/10 для M.2-накопичувачів
LAN	Realtek RTL8126VB (5 Гбіт/с)
Wi-Fi / Bluetooth	Qualcomm QCNCM865 стандарту Wi-Fi 7 (підтримує 802.11be при 2,4, 5 та 6 ГГц; Bluetooth 5.4)
Звукова підсистема	7.1-канальний кодек Realtek ALC4080
Живлення	1 х 24-контактний роз’єм живлення ATX 2 x 8-контактні роз’єми живлення ATX12V 1 x 8-контактний роз’єм живлення PCIe
Вентилятори	2 x роз’єми вентилятора CPU / водоблока РСО (4-контактні) 6 x роз’ємів підключення системних вентиляторів (4-контактні)
Охолодження	Алюмінієвий радіатор на чипсеті Алюмінієві радіатори на елементах підсистеми живлення Алюмінієві радіатори для M.2-накопичувачів
Зовнішні порти I/O та кнопки	1 x кнопка оновлення BIOS 1 x кнопка скидання CMOS 1 х HDMI 3 х USB 3.2 Gen 2 (10 Гбіт/с) Type-C 2 х USB 3.2 Gen 2 (10 Гбіт/с) Type-A 1 х USB 3.2 Gen 1 (5 Гбіт/с) Type-A 4 х USB 2.0 Type-A 1 x RJ45 (5 Гбіт/с) 2 х конектори антен Wi-Fi 1 x оптичний S/PDIF аудіовихід 2 x 3,5-мм аудіопорти
Внутрішні порти I/O	1 х USB 3.2 Gen 2x2 (підтримує USB Type-C) 2 х USB 3.2 Gen 1 (підтримують 4 х USB 3.2 Gen 1) 2 x USB 2.0 (підтримують 4 x USB 2.0)
BIOS	256 Mбіт Flash ROM, UEFI AMI BIOS
Підтримувана ОС	Windows 11 x64
Форм-фактор	ATX, 305 x 244 мм
Сайт виробника	MSI
Сторінка пристрою	MSI MAG B850 TOMAHAWK MAX WIFI
Сторінка підтримки	MSI MAG B850 TOMAHAWK MAX WIFI (нові версії BIOS, драйверів і т.п.)

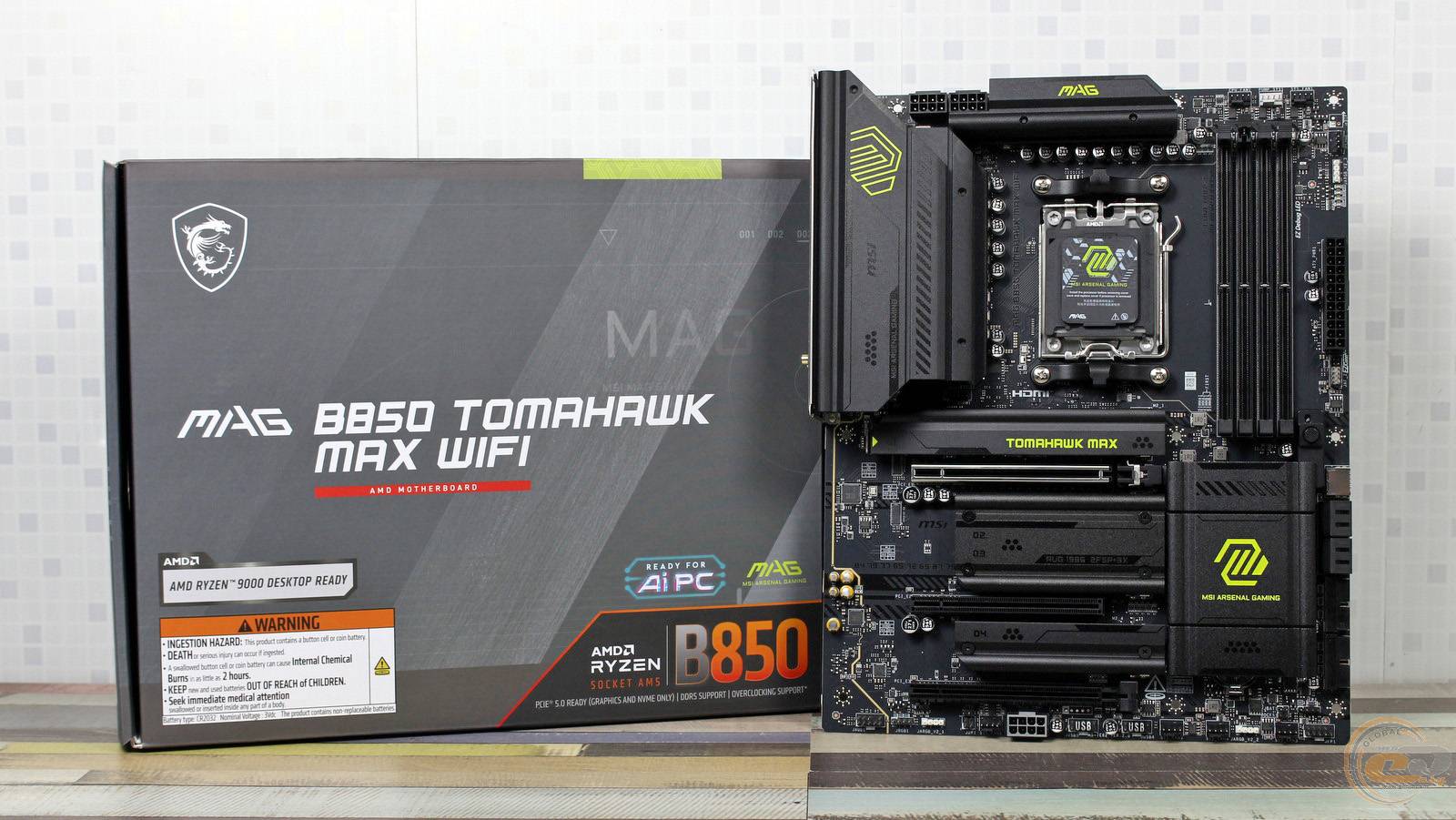

Паковання та комплектація

Наліпка на коробці нагадує, що сюди без проблем можна встановлювати процесори лінійки Ryzen 9000, зокрема й моделі з приставкою “X3D”. Також тут згадані ключові характеристики пристрою.

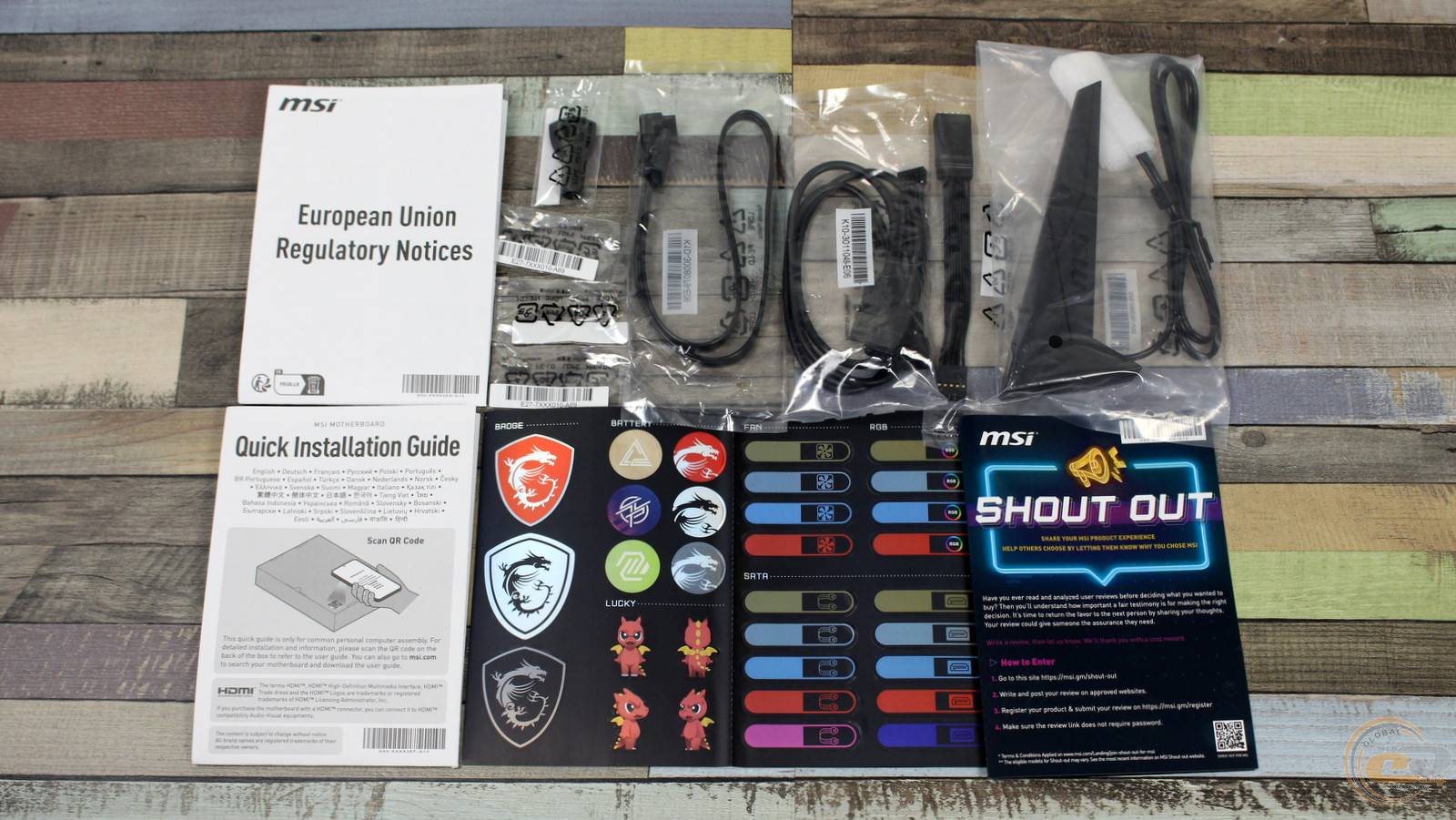

А комплектація цілком відповідає його ціновому позиціонуванню. В коробці ми знайшли:

• один SATA-шлейф із Г-подібним конектором;
• додаткові елементи кріплення M.2-накопичувачів;
• шестигранний ключ для взаємодії з кріпленнями EZ M.2 CLIP II;

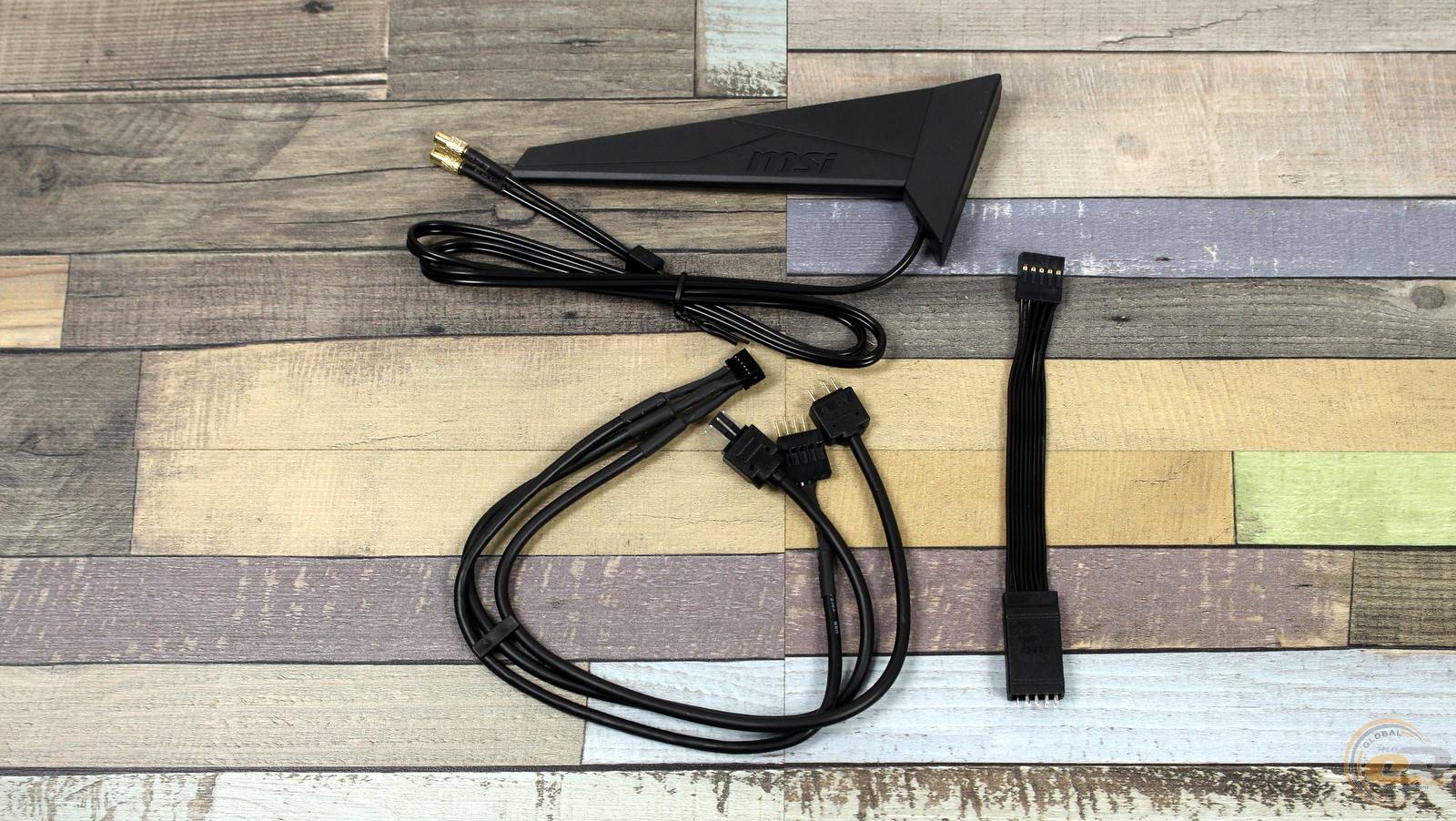

• кабель-розгалужувач фірмового EZ конектора, який дозволяє одночасно підключити вентилятор, RGB-підсвічування та інтерфейс USB 2.0;
• подовжувач EZ Front Panel Cable для спрощення підключення передньої панелі;
• антену Wi-Fi-модуля;
• набір наліпок, у тому числі для позначення кабелів;
• посібник зі встановлення;
• іншу документацію користувача.

Дизайн та особливості плати

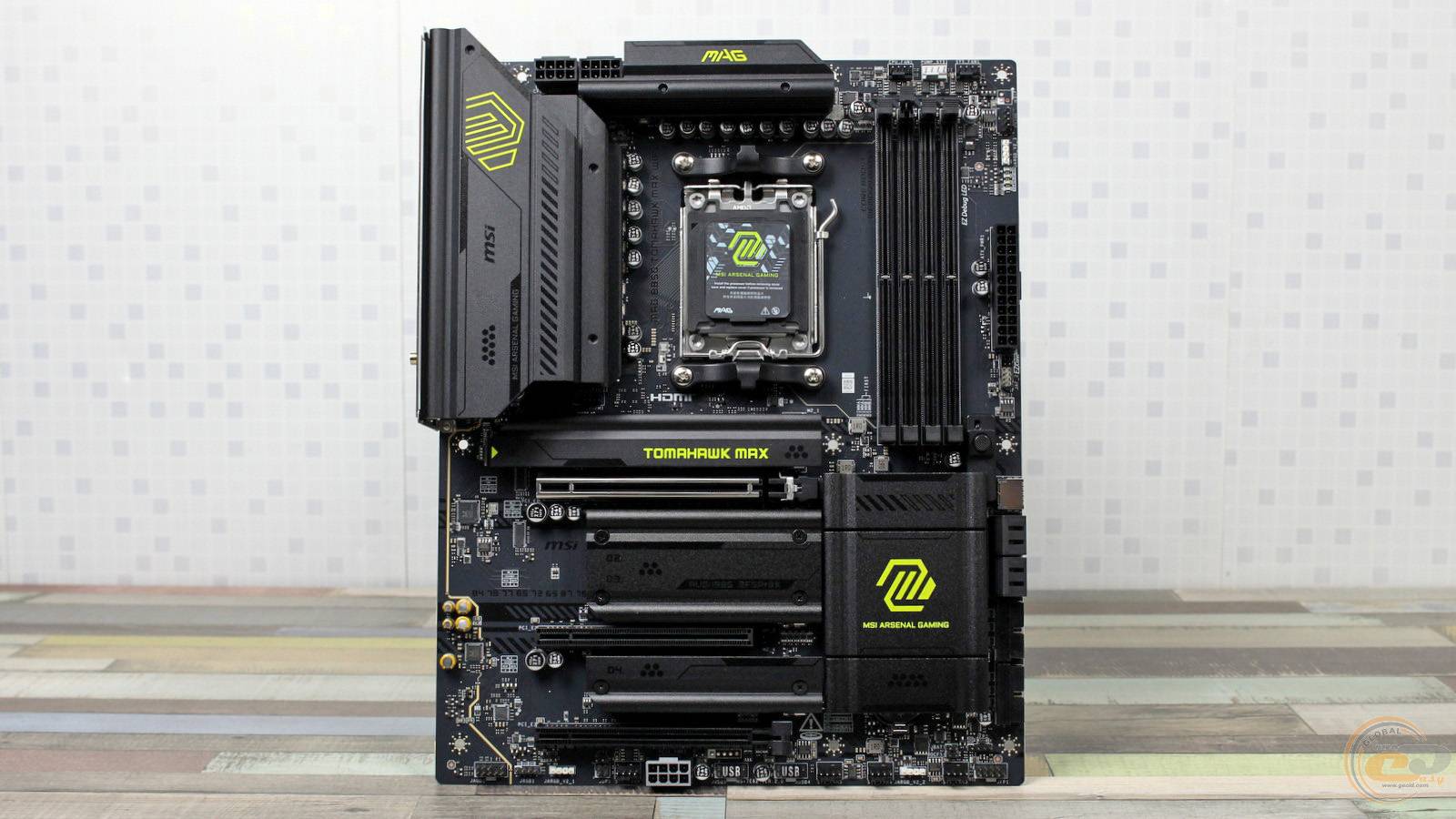

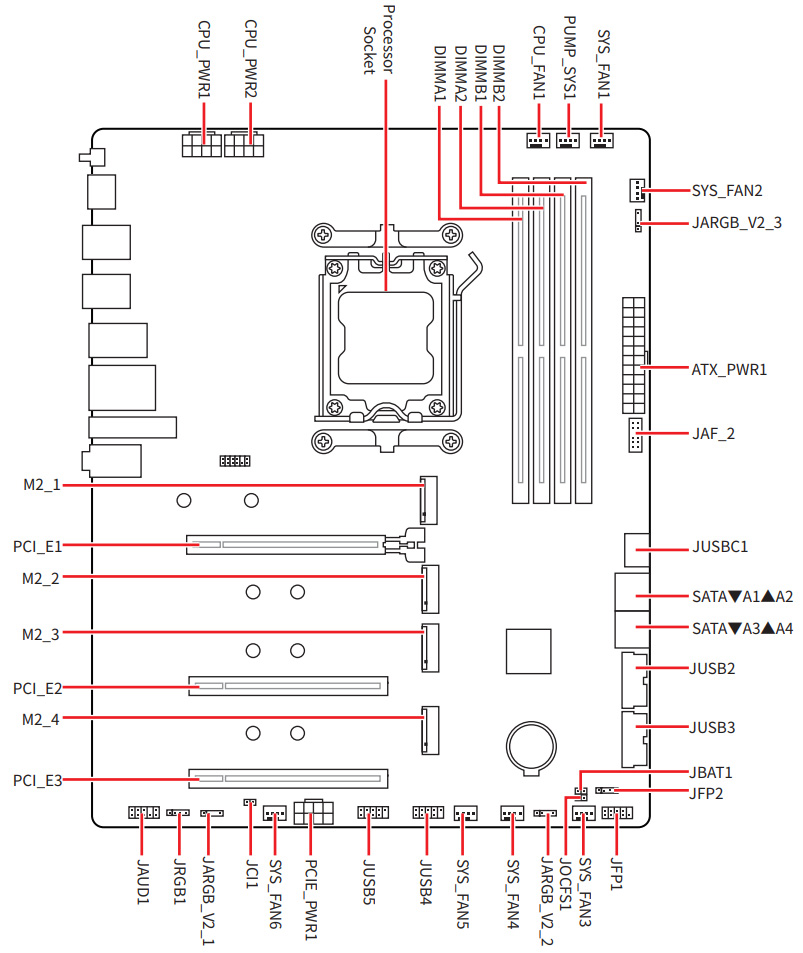

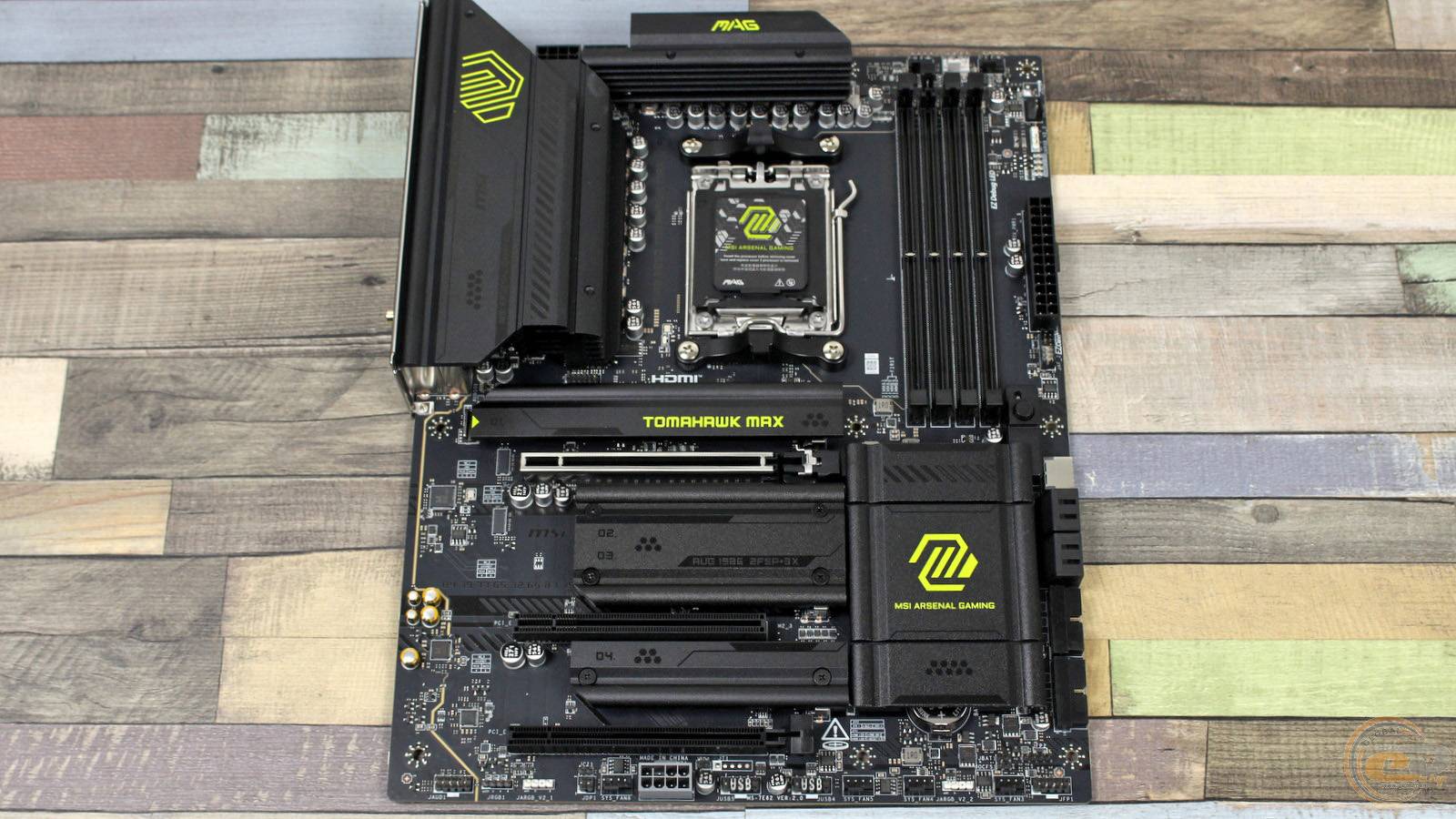

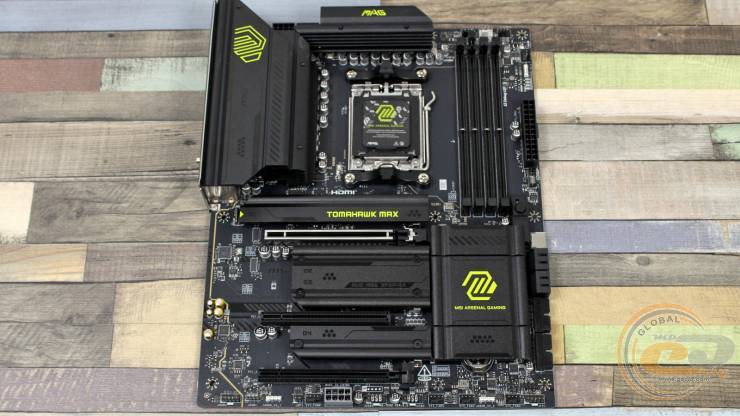

Материнська плата MSI MAG B850 TOMAHAWK MAX WIFI отримала цілком звичні для ATX-пристроїв розміри - 305 x 244 мм. Чорний 8-шаровий текстоліт доповнено максимально темними радіаторами, які до того ж, привнесли кілька кислотно-зелених вкраплень у вигляді написів та логотипів.

А от елементів з підсвіткою тут не передбачено.

Втім, це не завадить налаштувати світіння під’єднаних до плати пристроїв за допомогою утиліти MSI Center. До того ж вона дозволяє моніторити різні параметри системи.

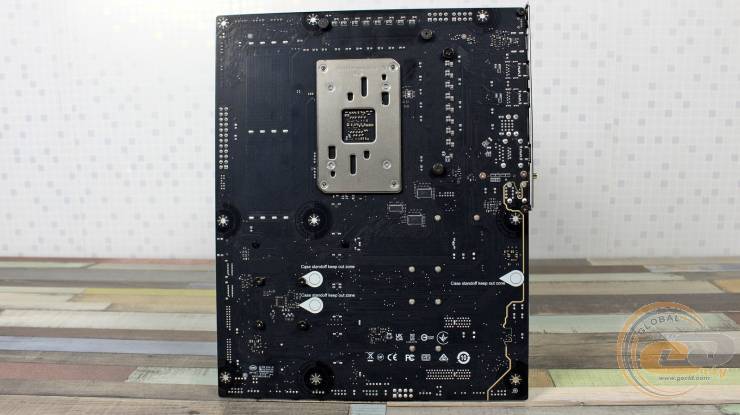

На звороті наявна підсилювальна пластина процесорного роз’єму та кріпильні гвинти радіаторів VRM і чипсета. Довкола монтажних отворів видно додаткову фарбу для максимального збереження плати під час встановлення.

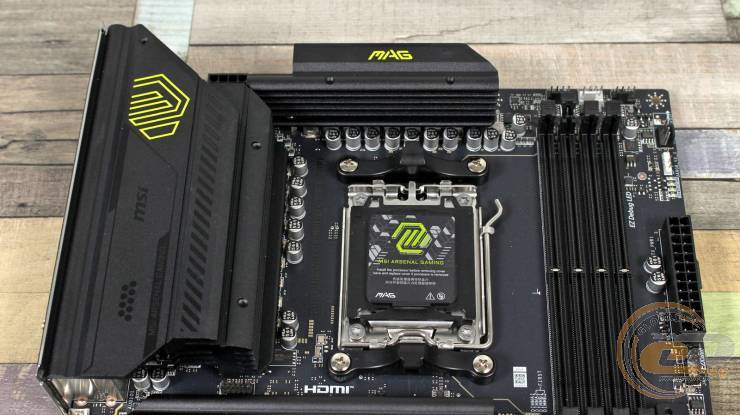

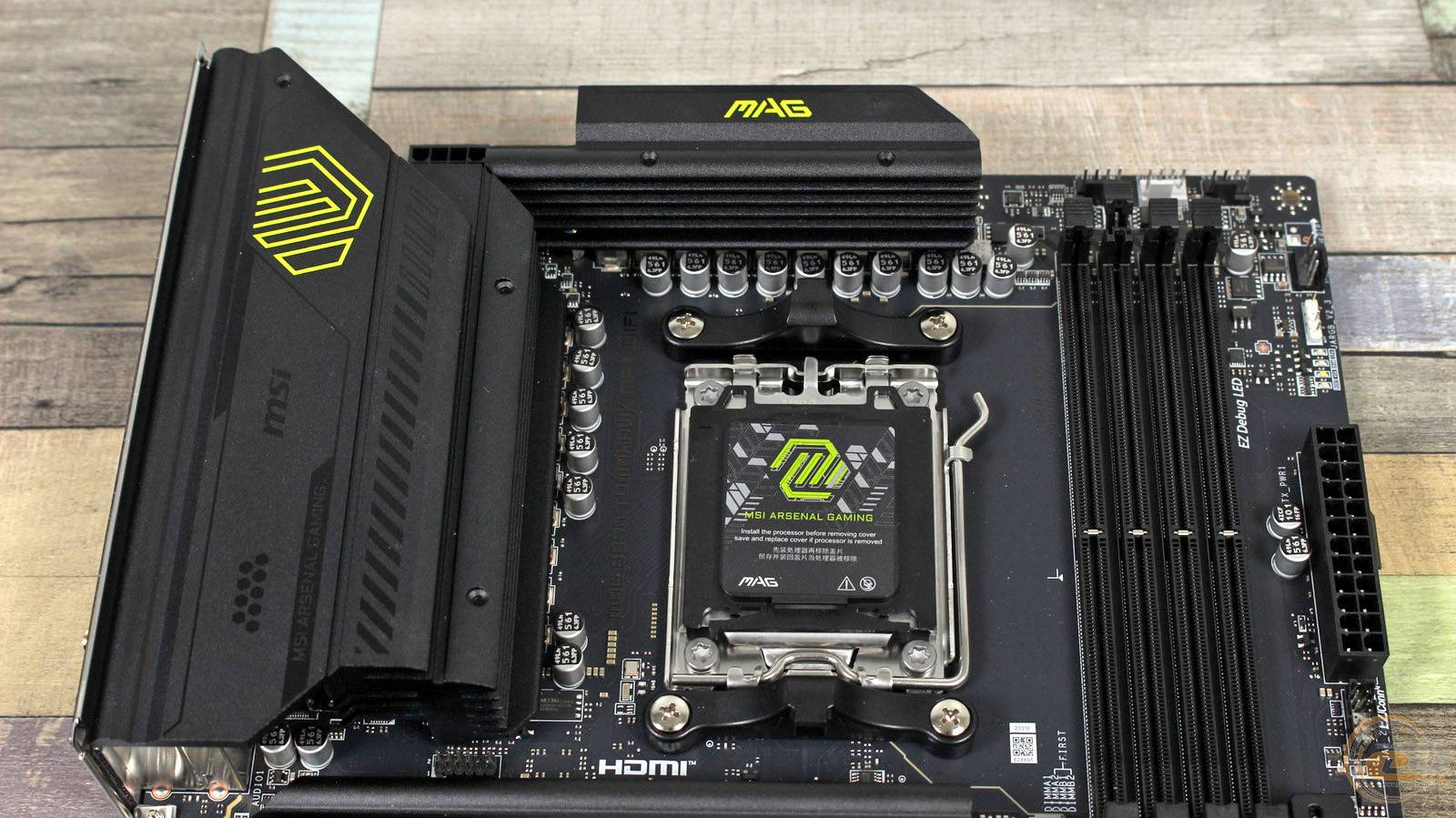

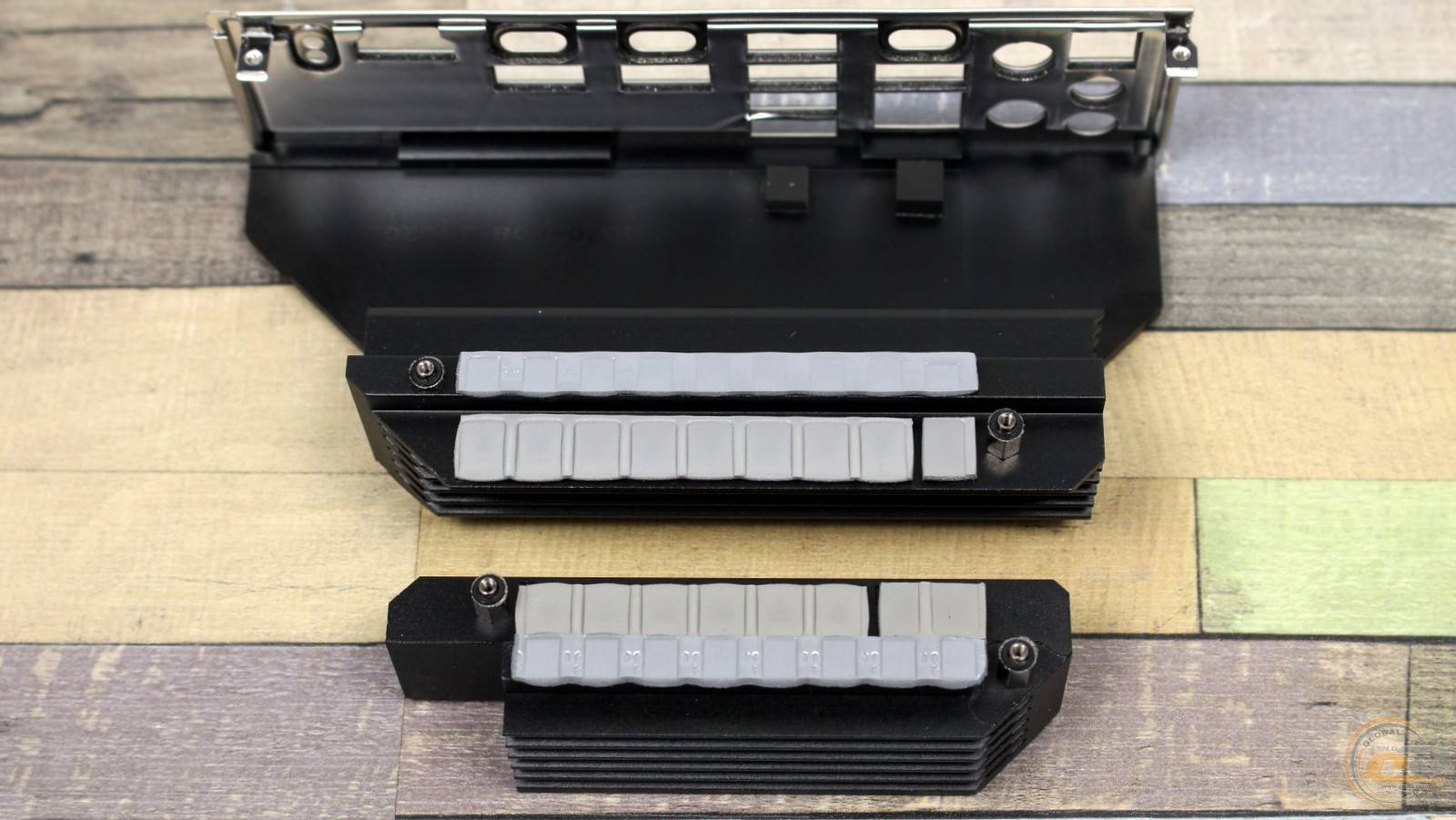

Переходимо до деталей лицьової сторони. Масивні радіатори підсистеми живлення процесора явно розраховані на ефективне відведення тепла навіть при використанні 170-ватних Ryzen 9.

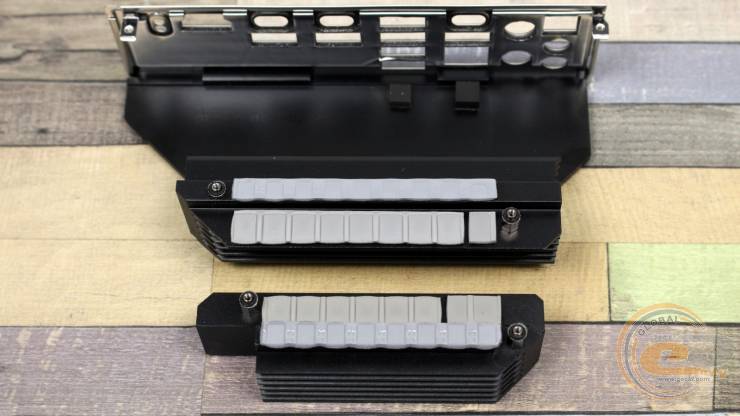

Обидва охолоджувачі оснащені термопрокладками із високою теплопровідністю 7 Вт/(м·К).

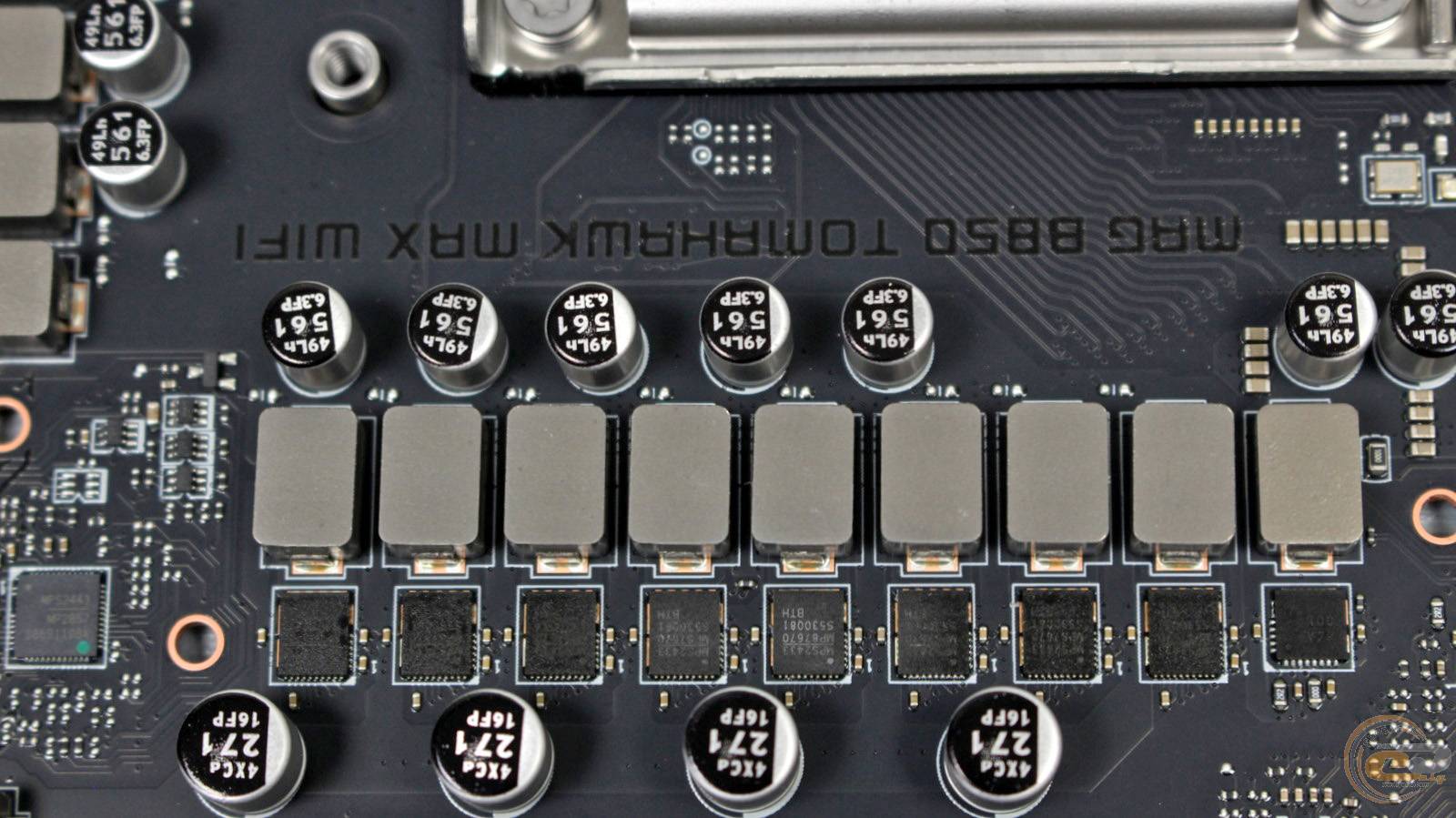

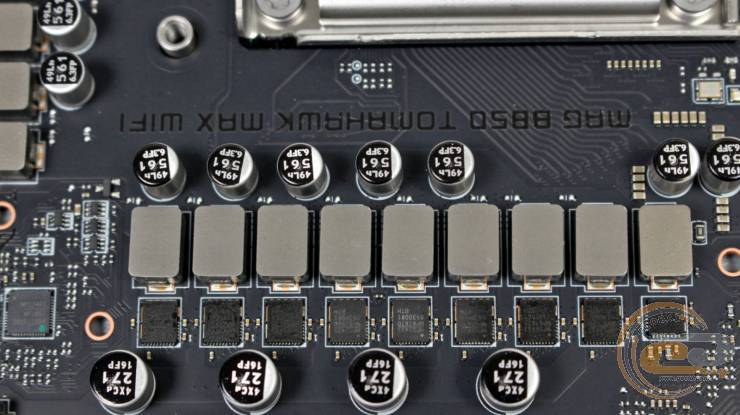

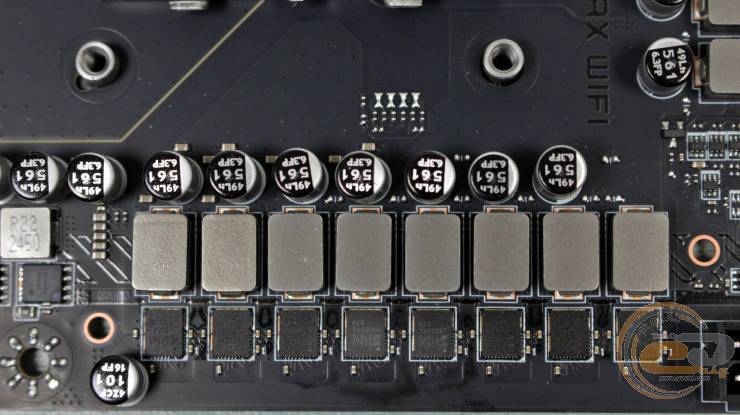

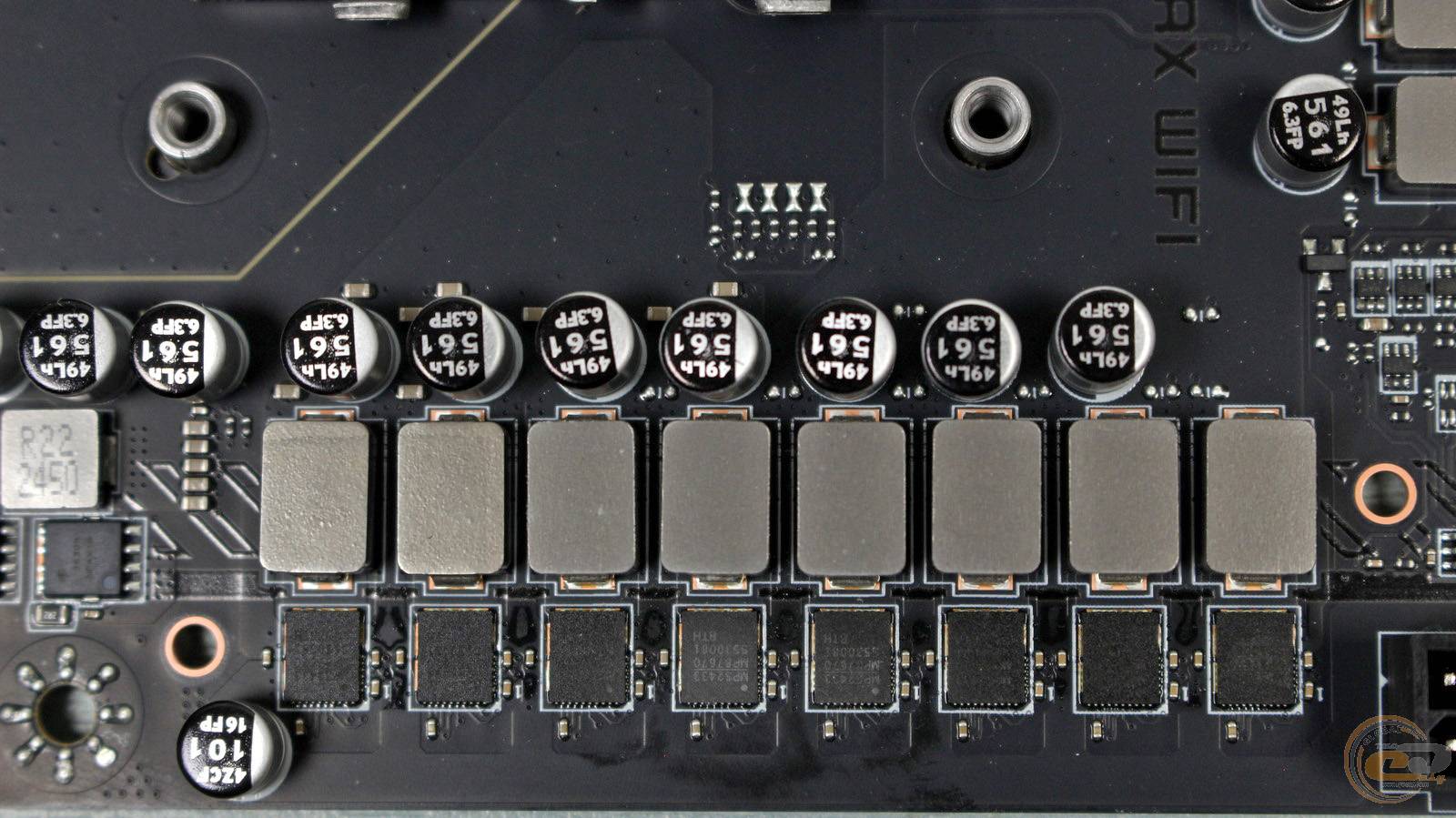

Їхня роль — відведення тепла від польових транзисторів та феритових дроселів 14 (80 А) + 2 (80 А) + 1 (80 А)-фазної схеми живлення. Поруч розташовані твердотільні конденсатори, які доповнюють список високоякісних елементів даної плати.

До речі, після 20-хвилинного стрес-тесту 12-ядерного AMD Ryzen 9 9900X в AIDA FPU згадані радіатори прогрілися всього лише до 52-55°С. Розташовані під ними дроселі також залишалися досить холодними — їх температура не перевищувала 54-58°С. Це дуже хороші показники, тож навіть при використанні 16-ядерних Ryzen 9 9950X / 9950X3D можна не переживати щодо перегрівання складових цього вузла.

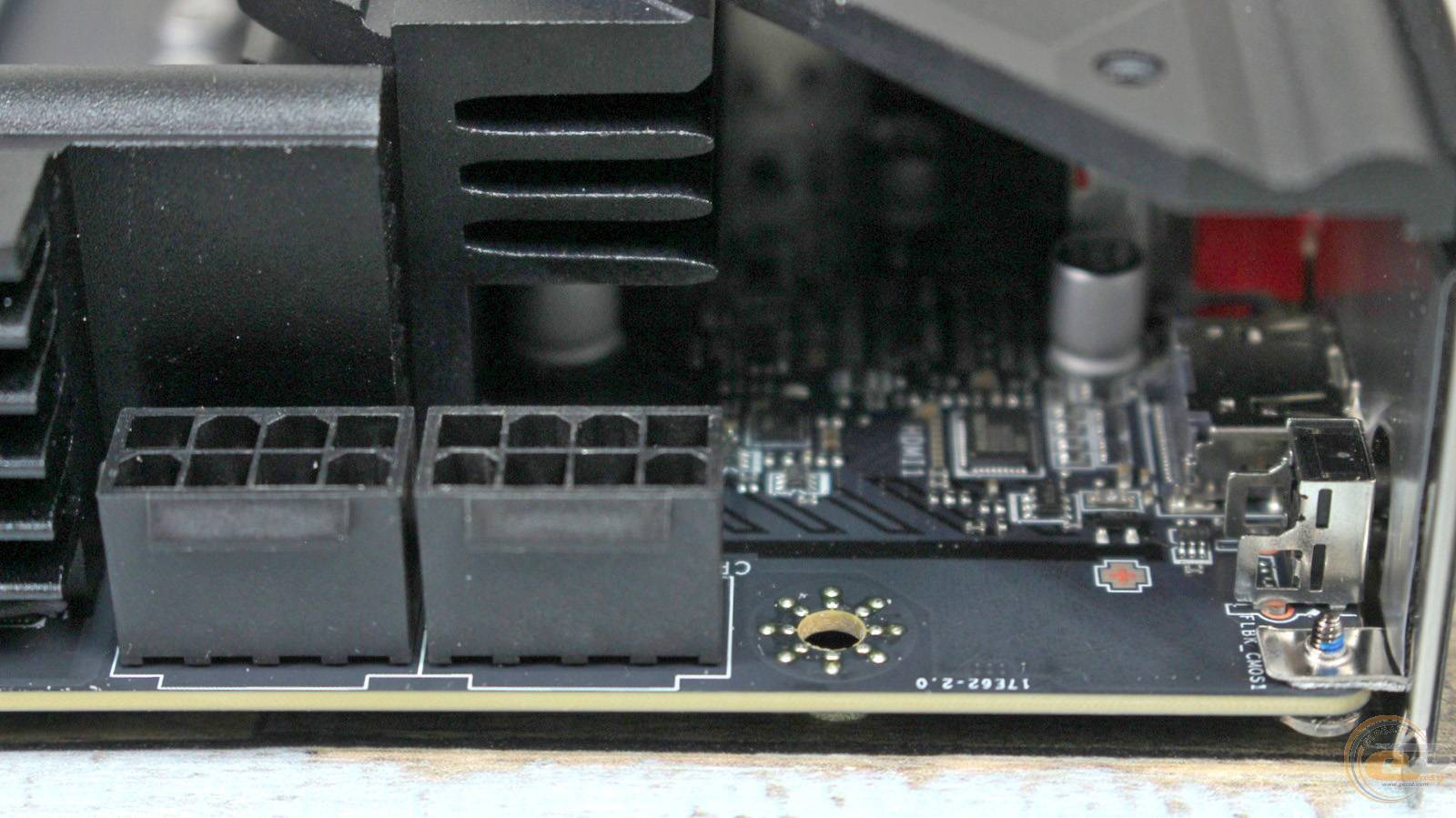

Живлення до них підводиться через пару звичних 8-контактних роз’ємів ATX12V.

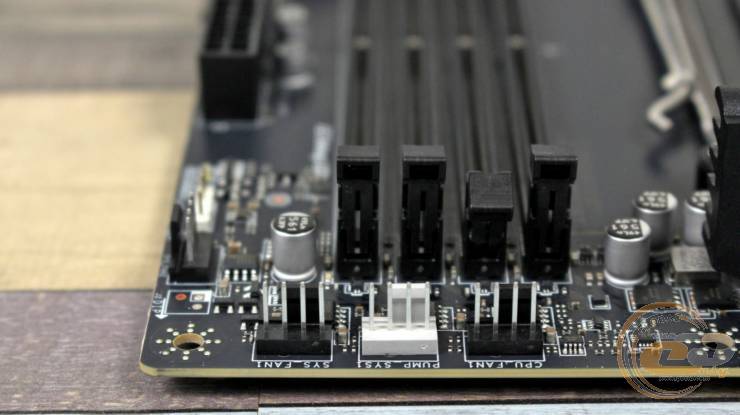

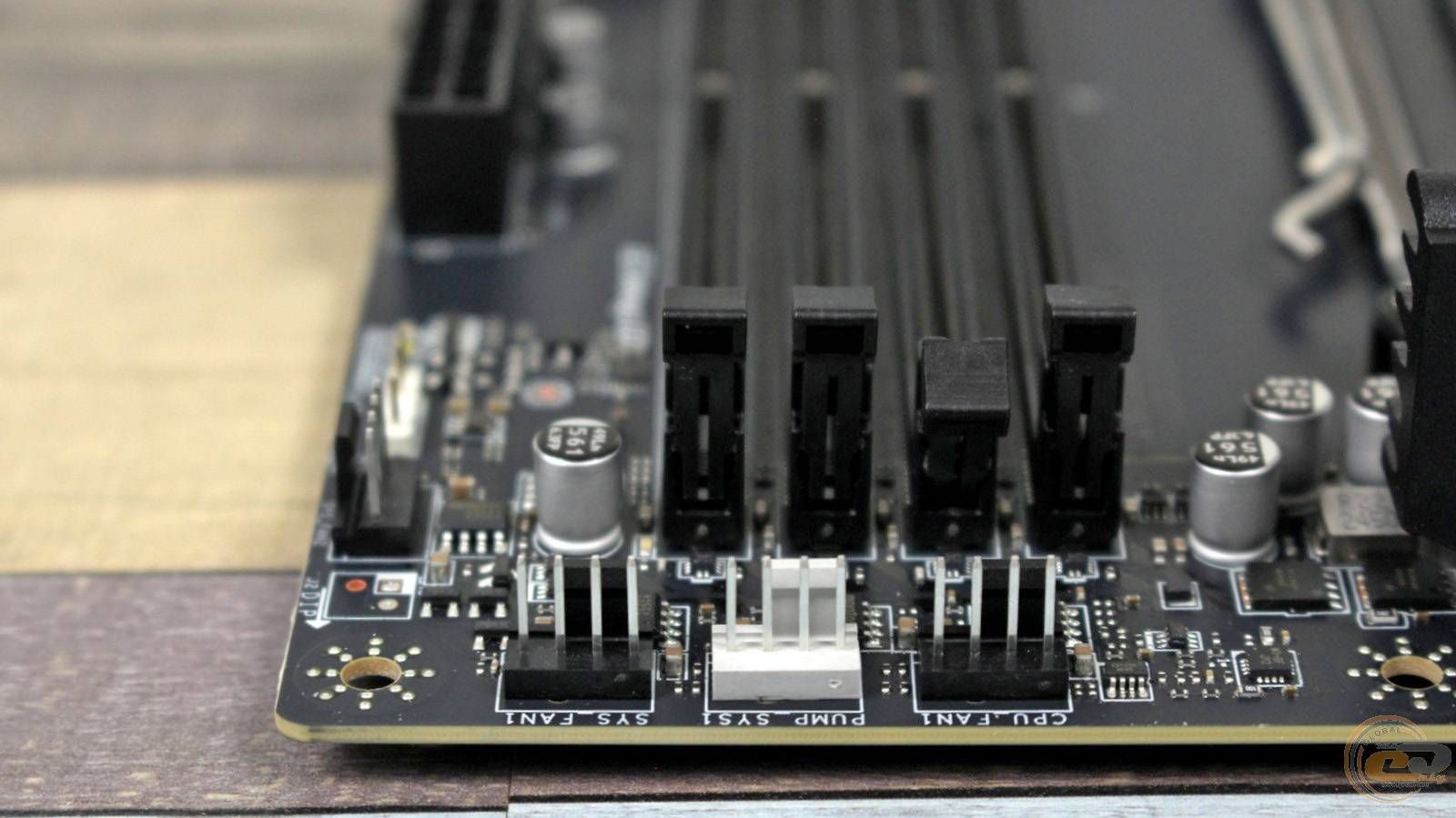

З іншого боку плати, вздовж її верхнього краю, розташовані три 4-контактні FAN-роз’єми: два для підключення процесорного охолоджувача, в тому числі помпи РСО, та ще один для корпусного вентилятора.

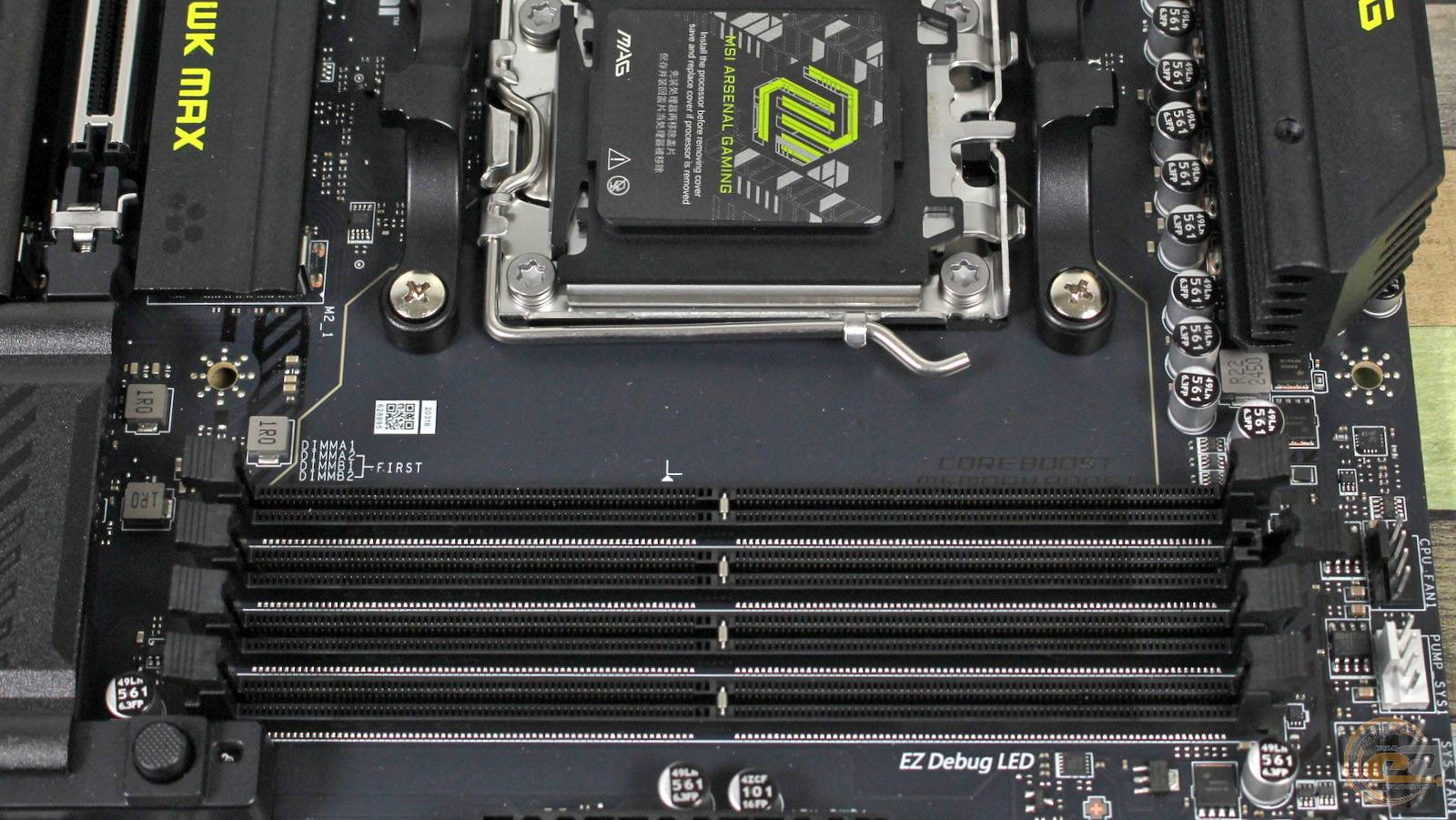

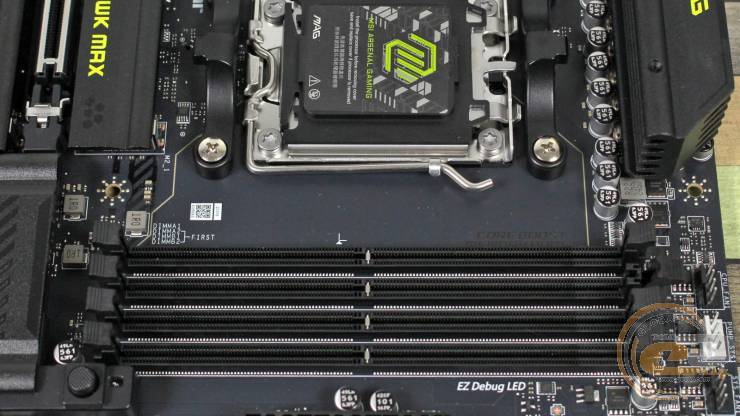

Поруч розміщені чотири DIMM-слоти з фіксаторами з обох боків. Вони підтримують модулі ОЗП стандарту DDR5 загальним об’ємом 256 ГБ із швидкістю до 8400+ МТ/с.

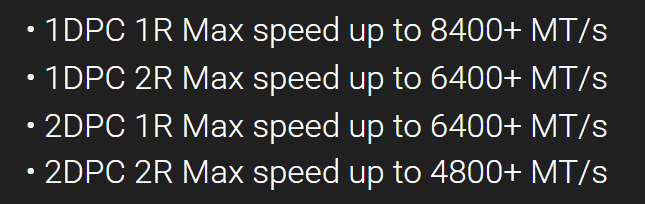

Щоправда, такий високий показник доступний лише за умови використанні однієї 1-рангової планки на кожен канал. Натомість при встановленні чотирьох модулів можна отримати максимум 6400+ МТ/с.

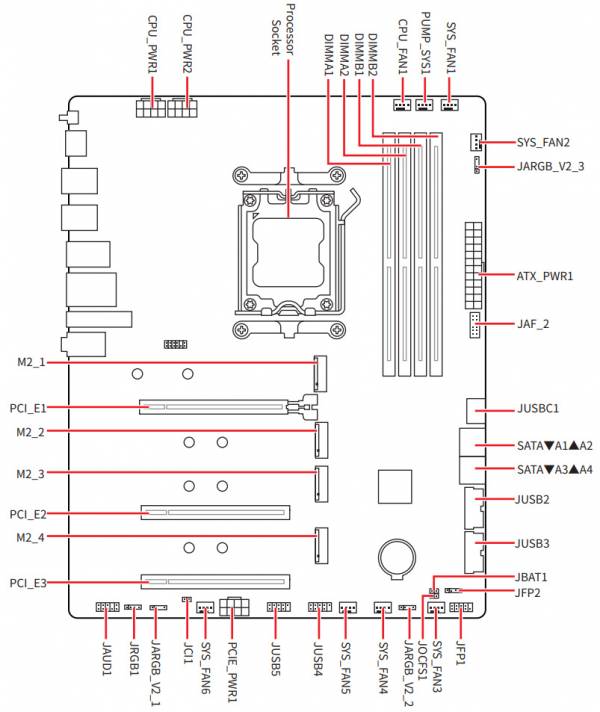

Згідно з посібником користувача, для двох планок пам’яті пріоритетними традиційно є слоти A2 та B2, а для однієї — A2.

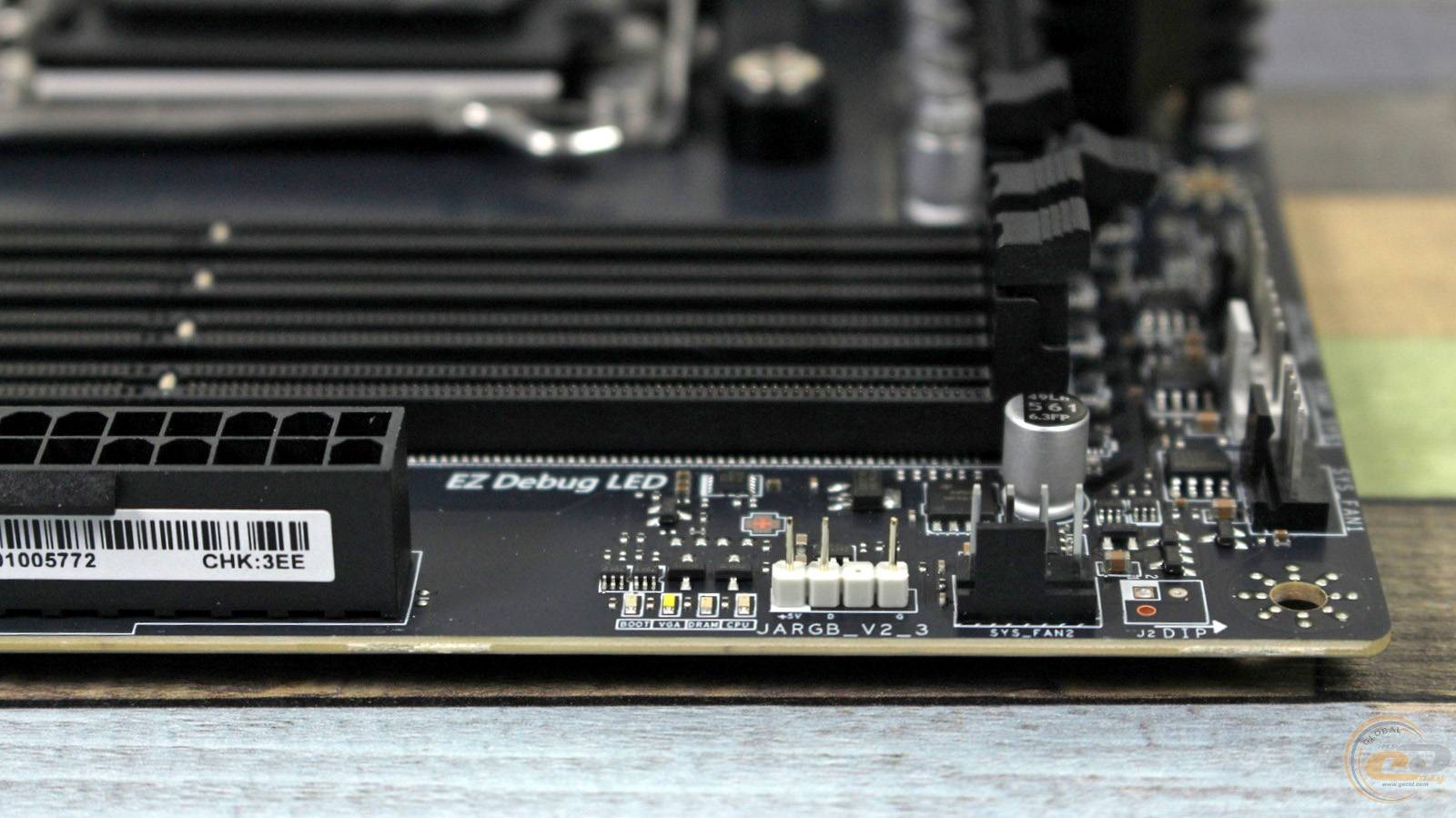

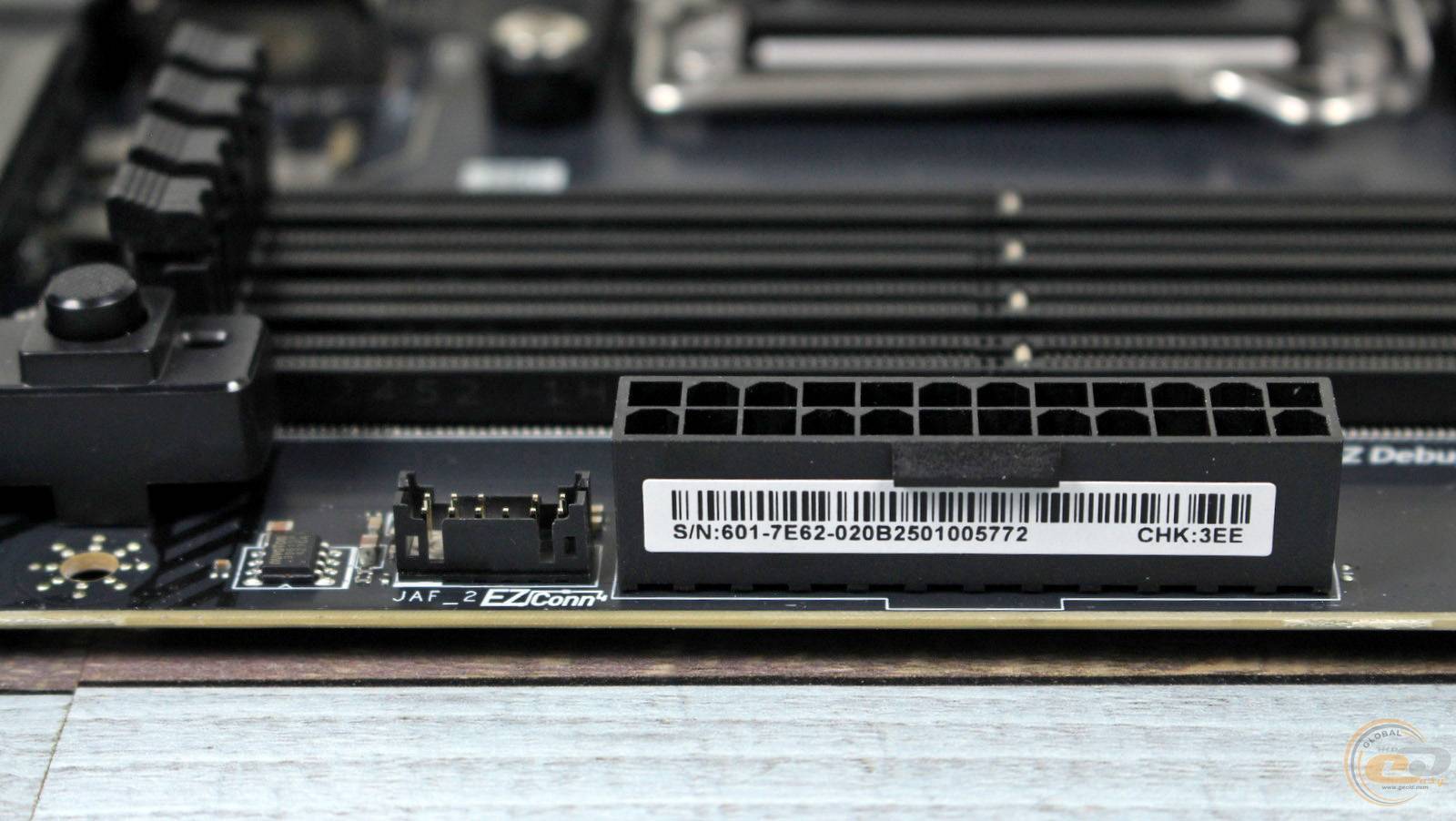

Чимало корисних елементів розташовані вздовж правого краю плати. Тут є: ще один роз’єм під’єднання вентилятора, колодка під’єднання адресної LED-підсвітки, індикатори завантаження системи, 24-контактний роз’єм живлення ATX та колодка JAF_2.

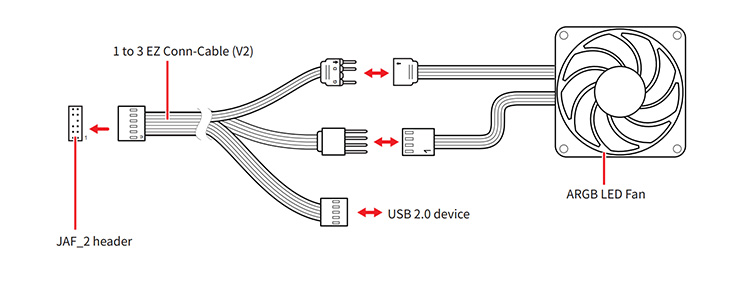

До останньої під’єднується комплектний кабель-перехідник, який дозволяє одночасно підключити до плати вентилятор, його RGB-підсвітку та USB-пристрої.

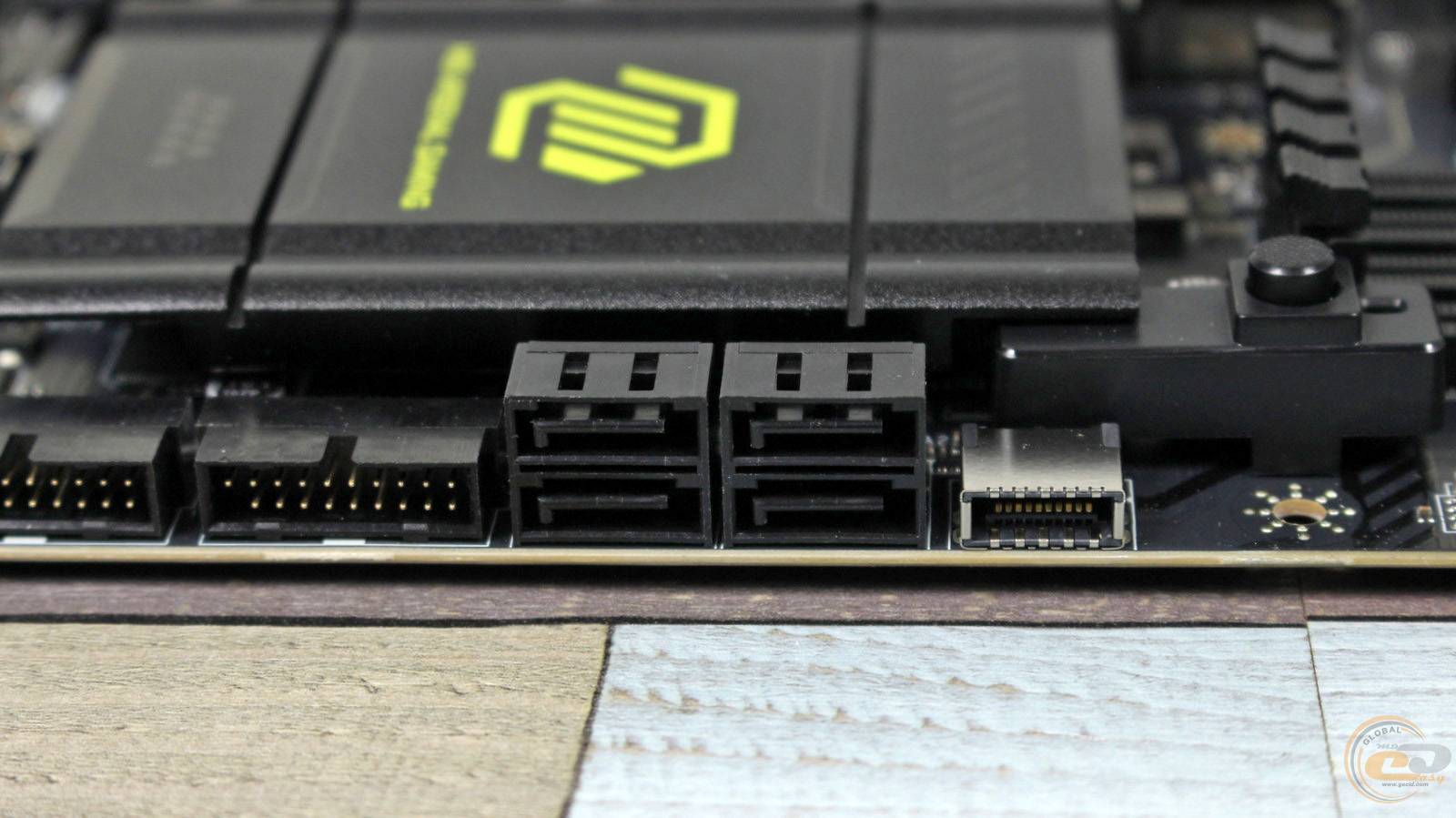

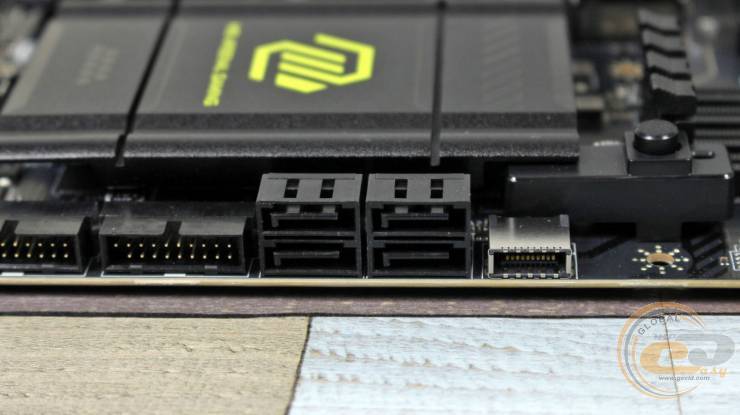

Ще нижче видно чотири порти SATA 6 Гбіт/с із горизонтальним розташуванням та три колодки USB. Верхня відповідає стандарту USB 3.2 Gen 2x2, має пропускну здатність до 20 Гбіт/с та підтримує під’єднання одного пристрою. У той же час дві нижні призначені для чотирьох пристроїв USB 3.2 Gen 1 і мають швидкість до 5 Гбіт/с.

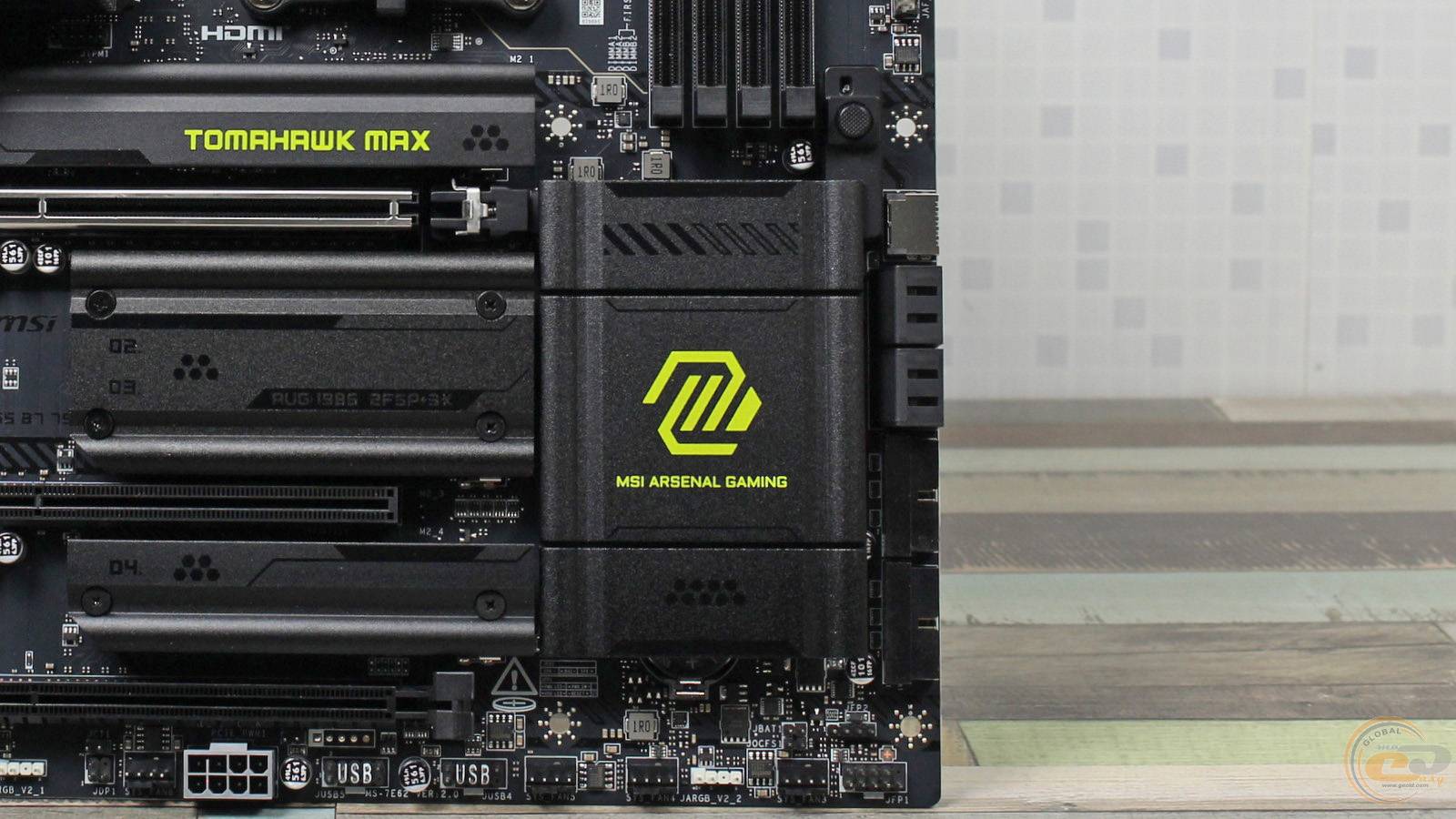

Поруч знаходиться чималенький радіатор чипсета. Після 20 хвилин вищезгаданого тесту AIDA FPU він прогрівся лише до 48°C, і це за температури в приміщенні 23°C.

Зверху під ним ховається механізм швидкого витягнення відеокарти, яке відбувається натисканням круглої кнопки біля слотів пам’яті.

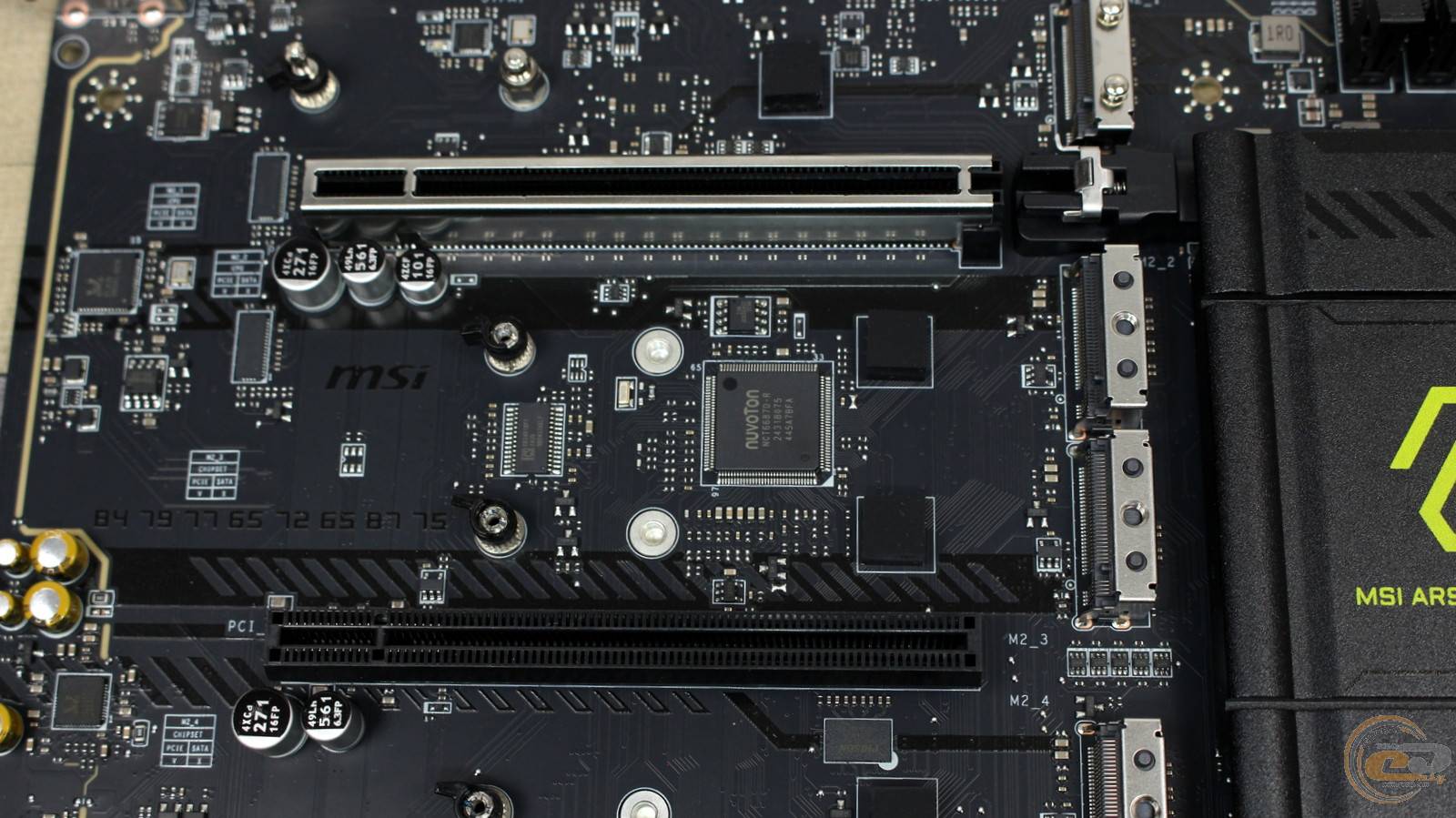

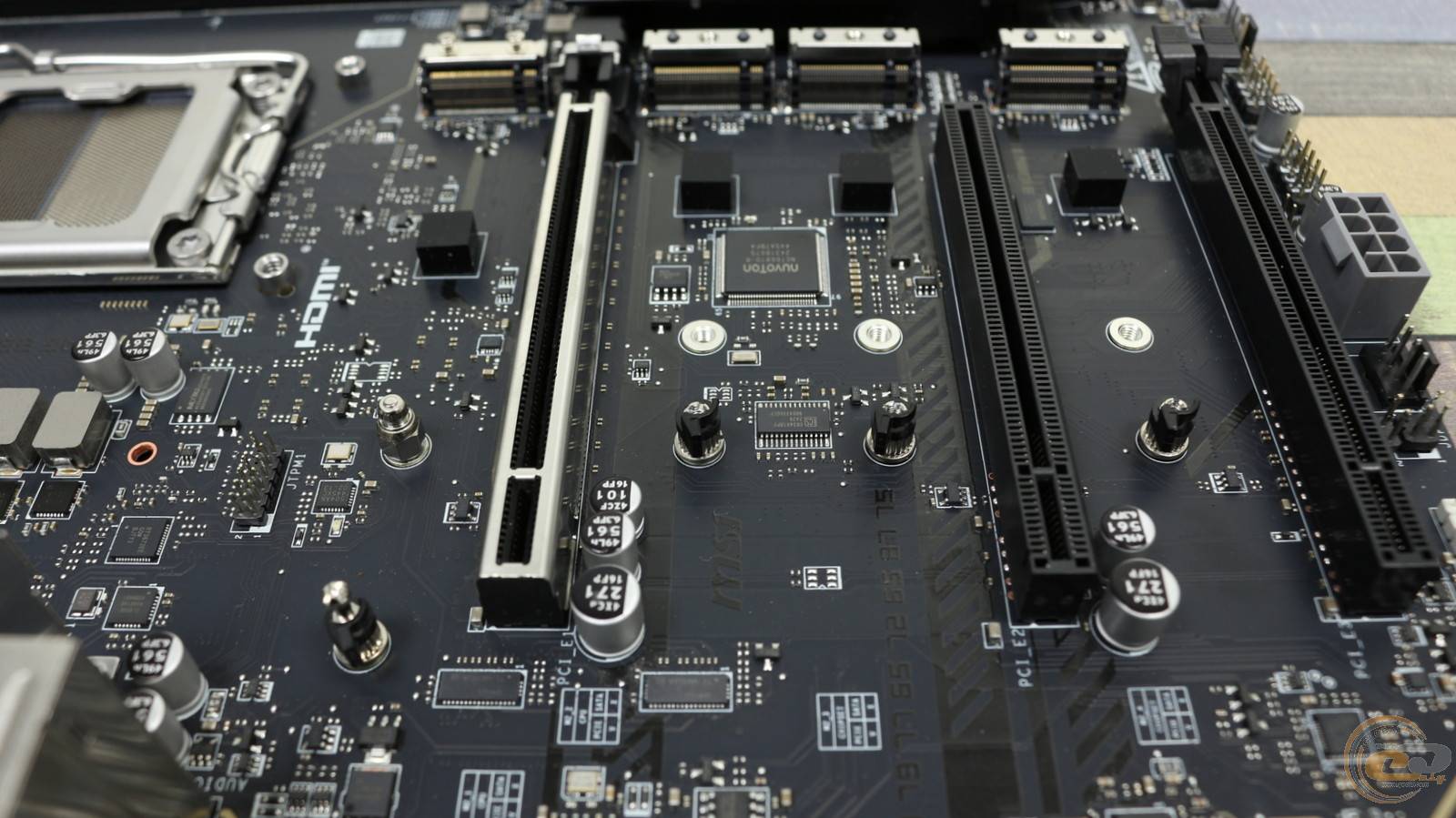

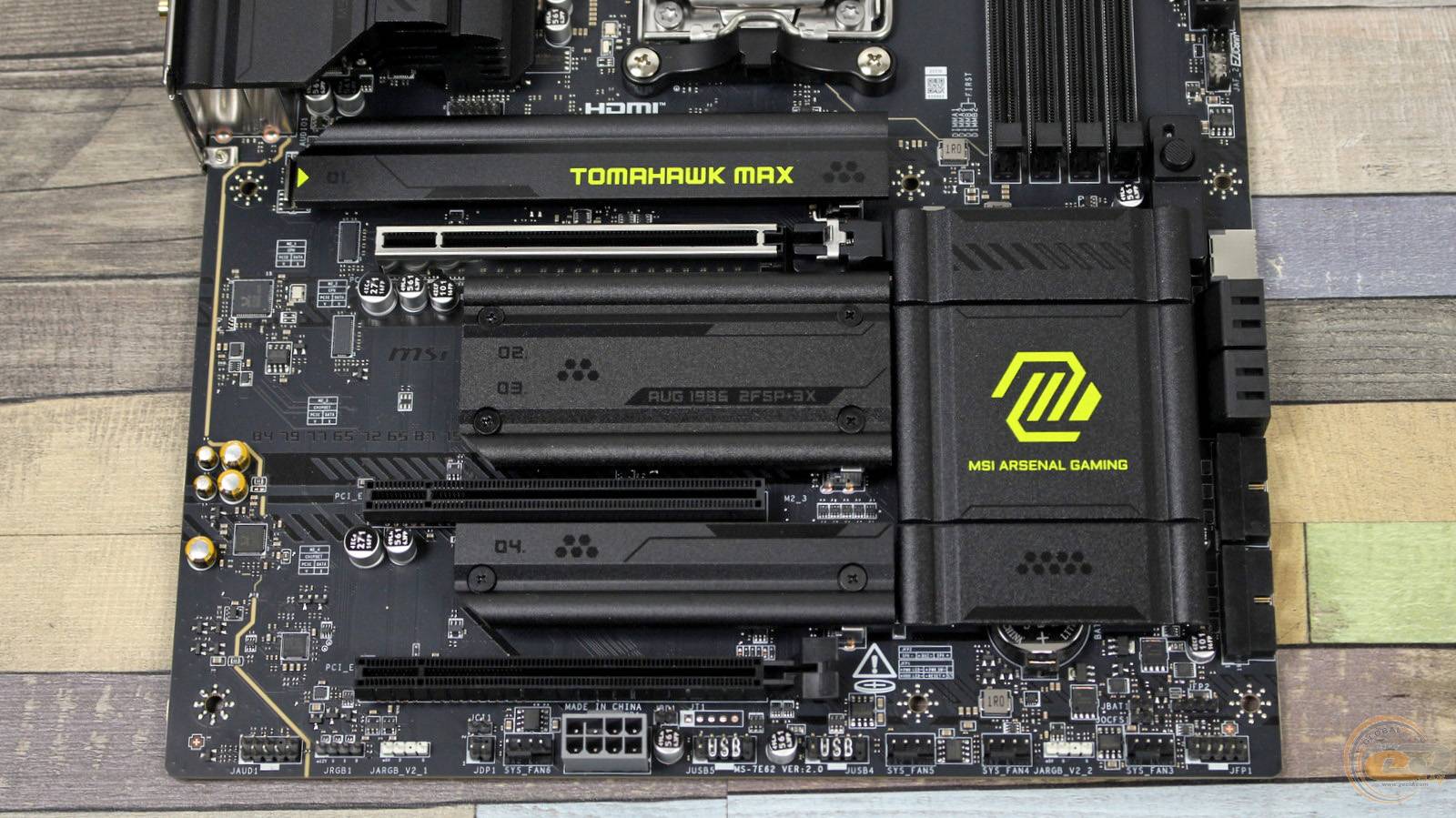

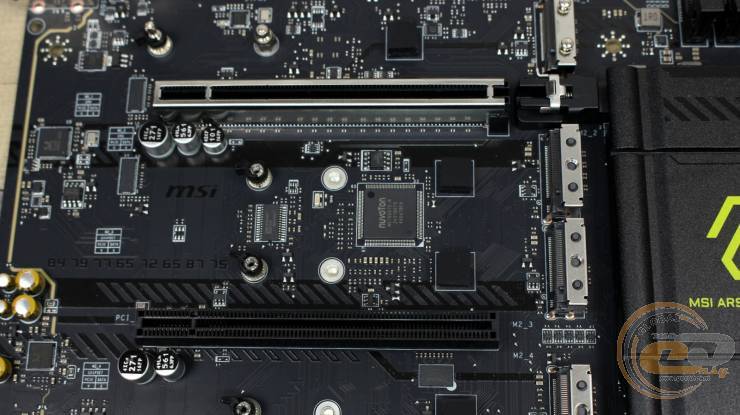

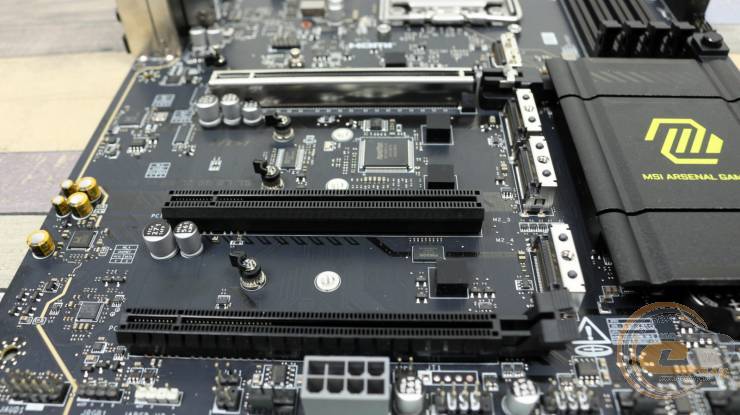

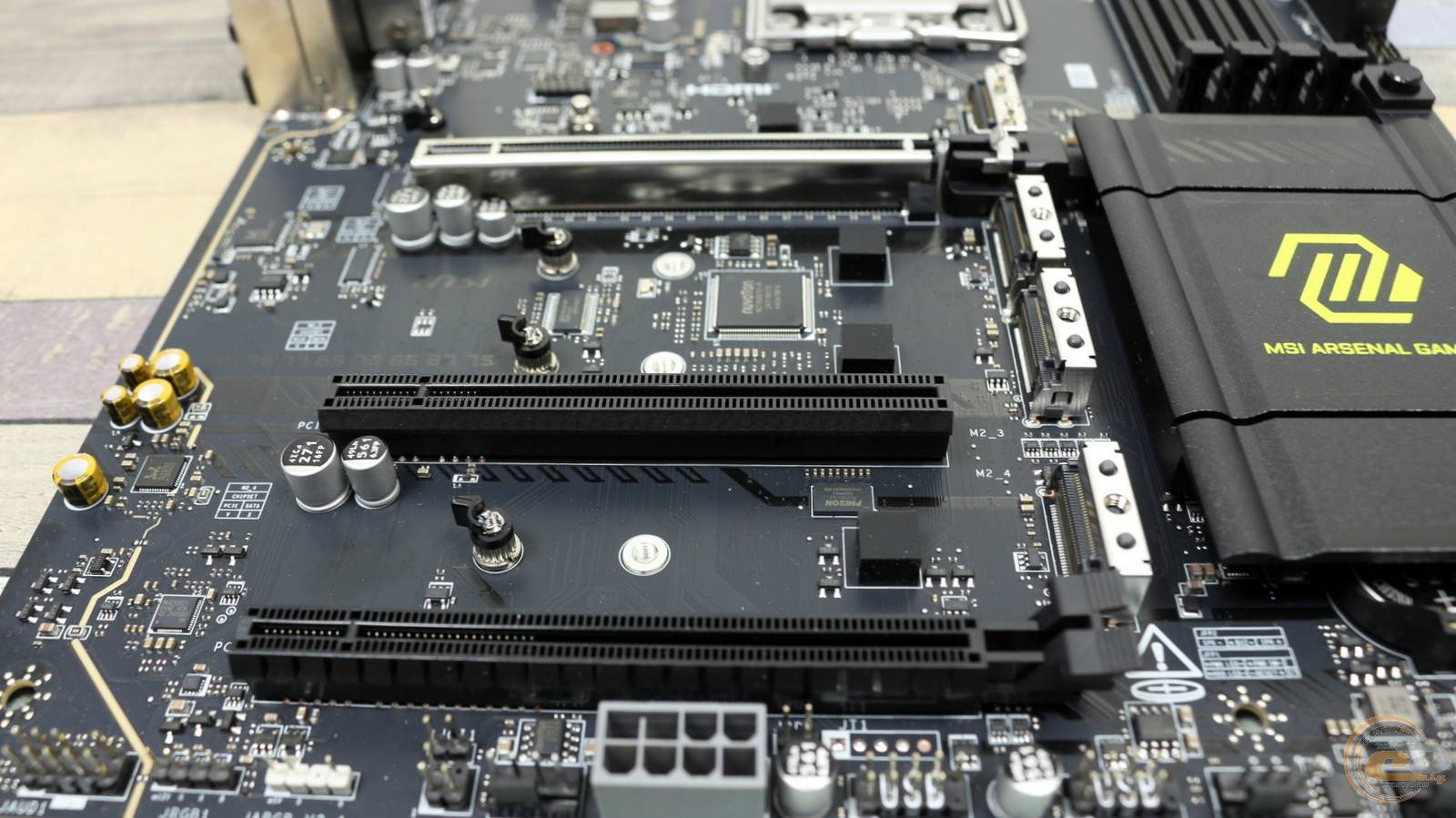

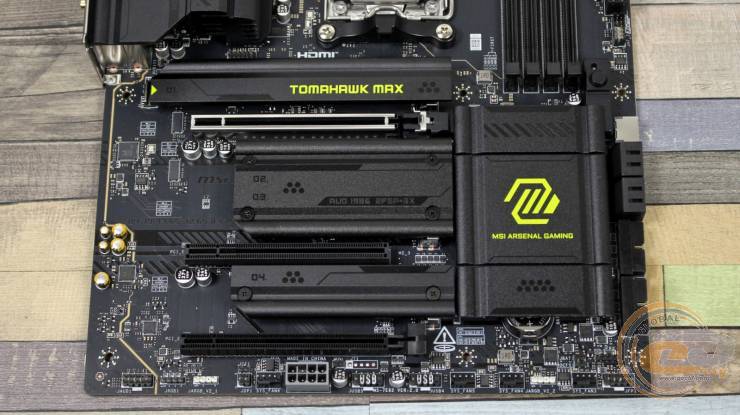

У складі MSI MAG B850 TOMAHAWK MAX WIFI передбачені три слоти розширення:

1. PCI Express 5.0 x16 (у режимі х16);
2. PCI Express 3.0 x16 (у режимі х1).
3. PCI Express 4.0 x16 (у режимі х4).

Верхній із них підсилений і використовує процесорні лінії PCIe. Тому у випадку з рішеннями AMD Ryzen 8000 він працюватиме відповідно до стандарту PCIe 4.0 і максимум в режимі x8 або x4.

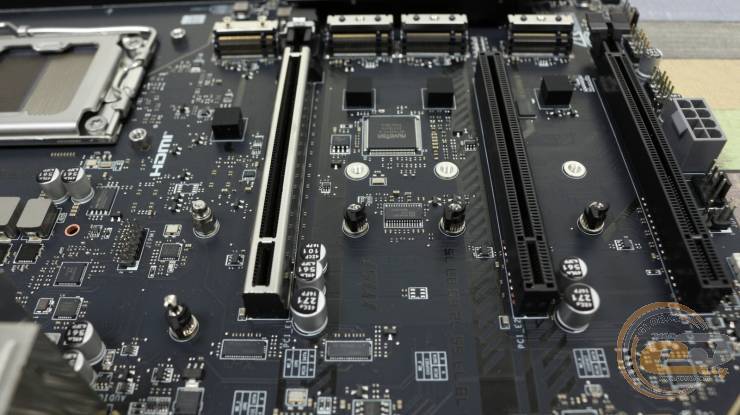

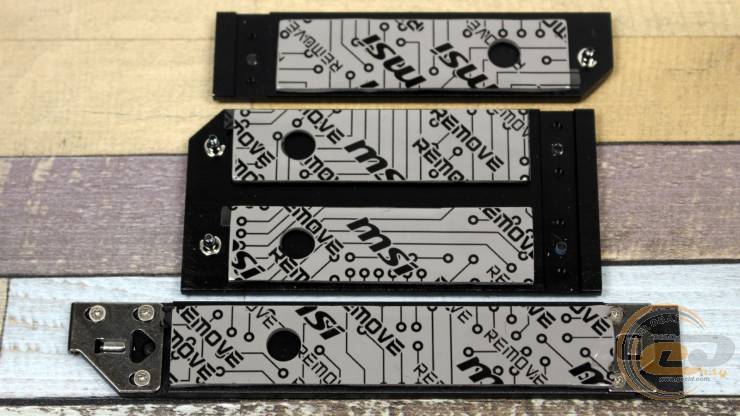

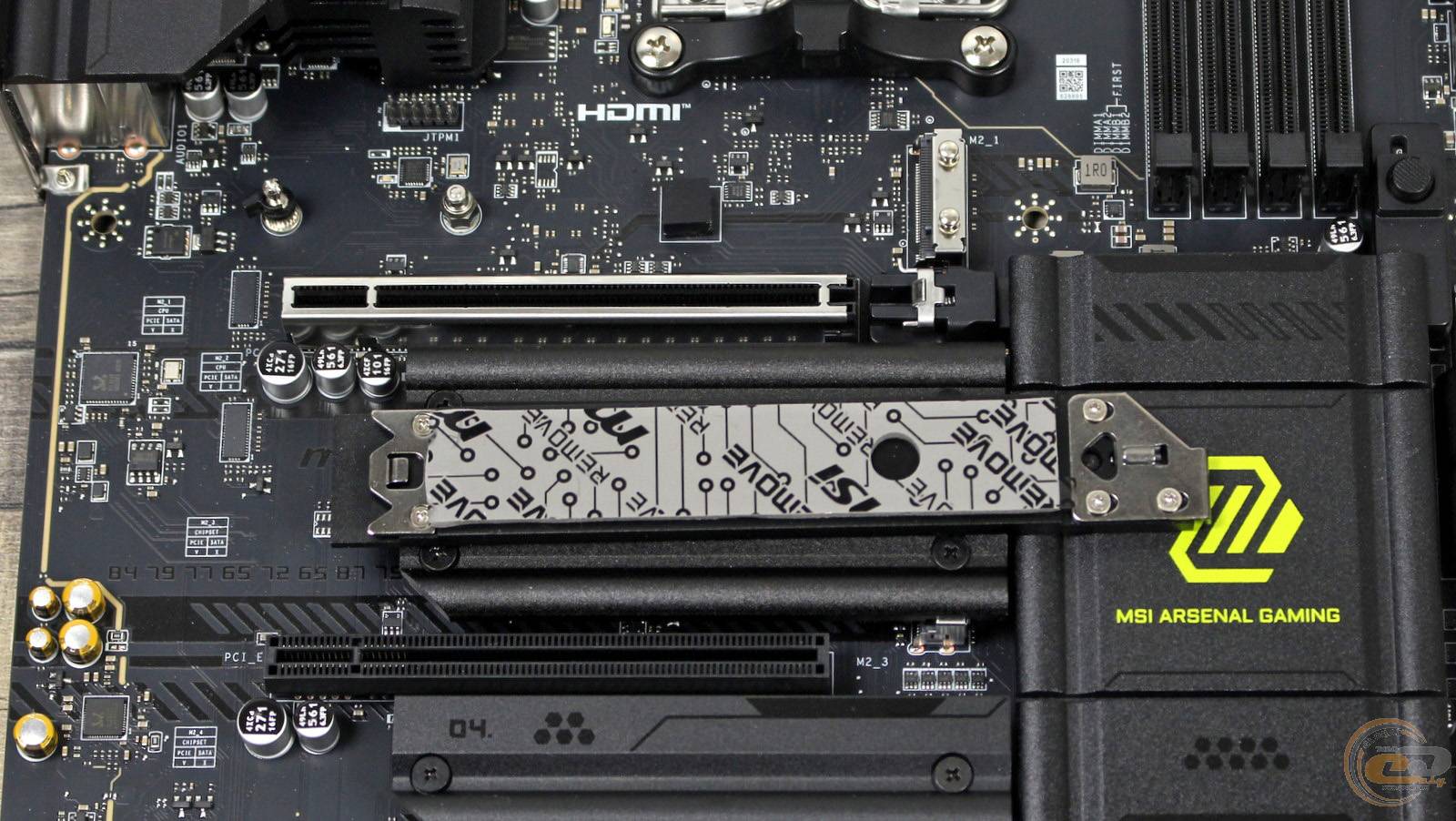

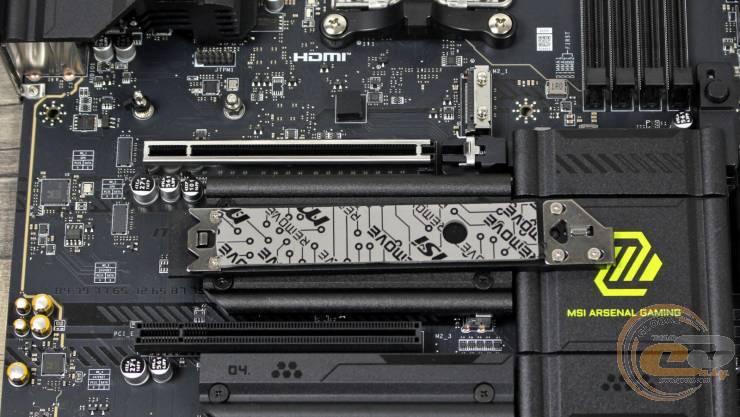

А поруч із ними знайшлися аж чотири посадкові місця для SSD формату M.2 Socket 3, які обладнані трьома радіаторами з термопрокладками.

Верхній слот призначений для накопичувача форм-фактора M.2 2280 або 22110 з високошвидкісним інтерфейсом PCIe 5.0 x4. Якщо ж «на борту» встановлений AMD Ryzen 8000, то роз’єм працюватиме в режимі PCIe 4.0 x4. До речі, радіатор тут обладнаний фіксатором EZ M.2 CLIP II. Тож процес його зняття і монтажу не потребує використання яких-небудь інструментів.

Нижче розташувався ще один слот M.2 стандарту PCIe 5.0 x4. І, знову ж, у випадку з AMD Ryzen 8000 він працюватиме в режимі PCIe 4.0 x4 або і PCIe 4.0 x2. При цьому тут є підтримка лише більш компактних накопичувачів M.2 2260 або 2280.

Останнє актуально і для наступного роз’єму M.2. От тільки він використовує чипсетні лінії у конфігурації  PCIe 4.0 x2. А при встановленні сюди накопичувача слот PCI Express 4.0 x16 працюватиме у режимі х2 замість х4.

І, нарешті, четвертий слот також призначений для носіїв формату M.2 2260 або 2280. При цьому завдяки чипсету він має шину PCIe 4.0 x4.

До речі, всі роз’єми M.2 підтримують безгвинтову фіксацію накопичувачів, що спростить їх монтаж. Також в комплекті наявний ключ для перестановки даних кріплень відповідно до довжини використовуваних носіїв.

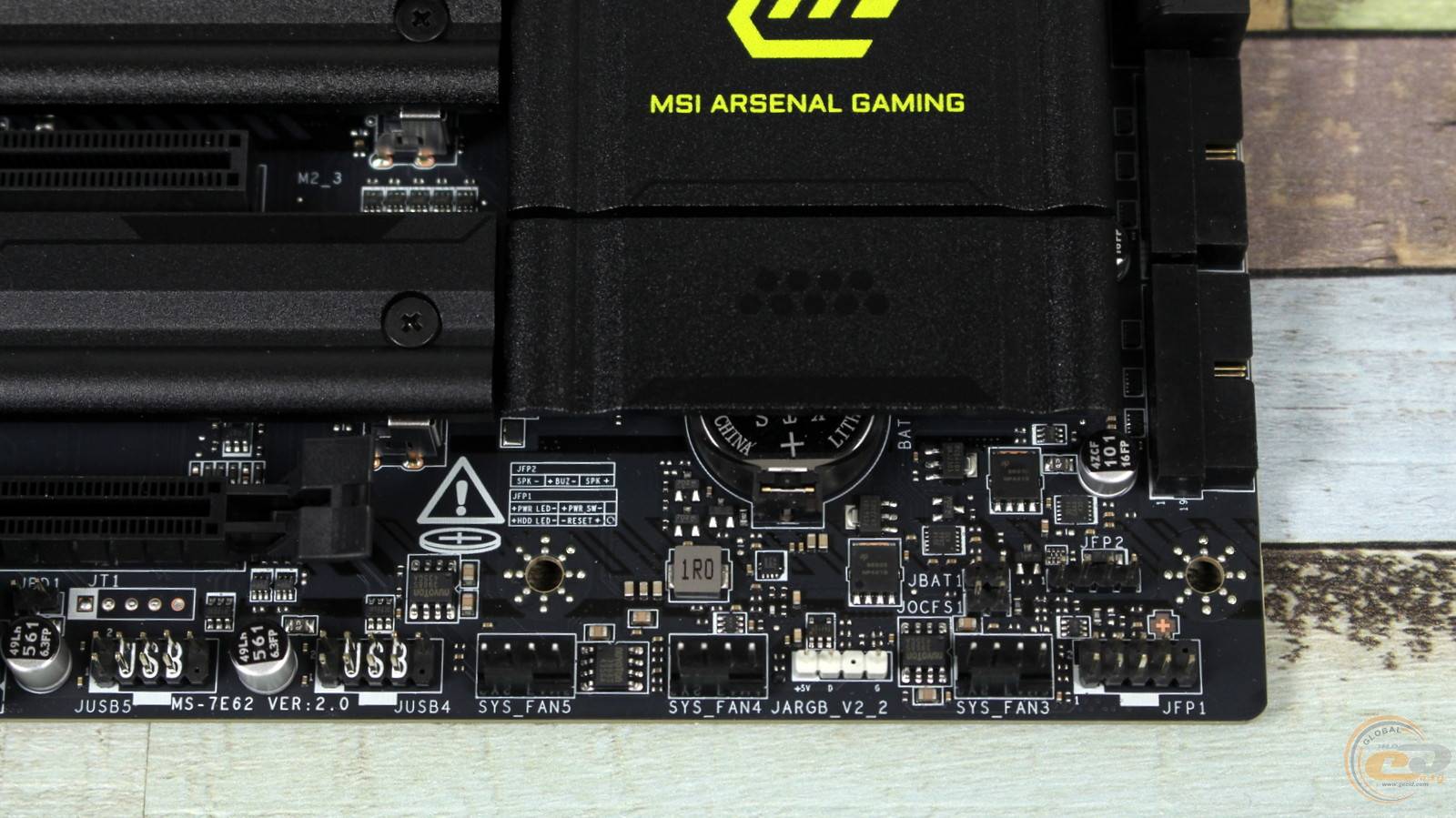

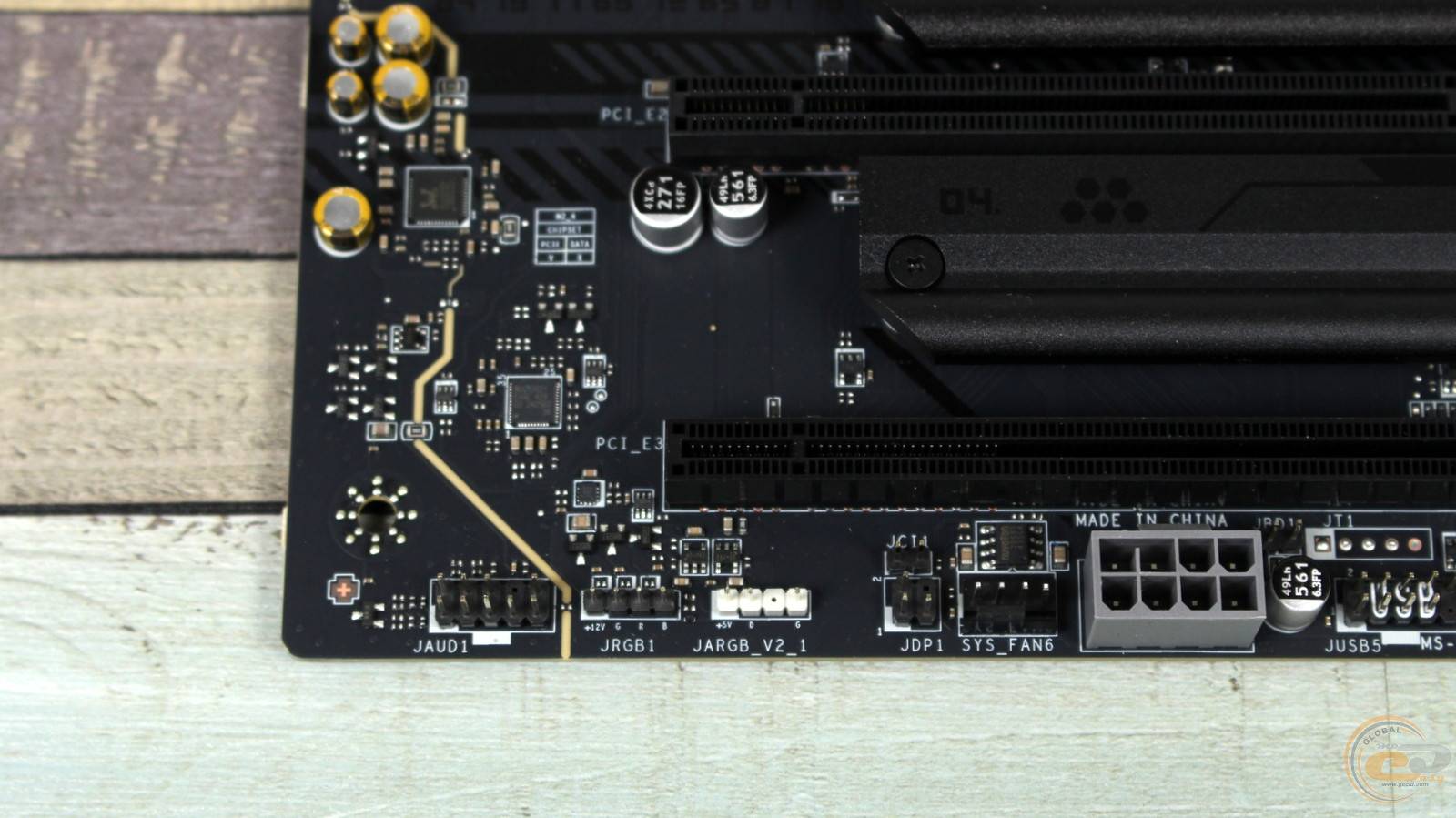

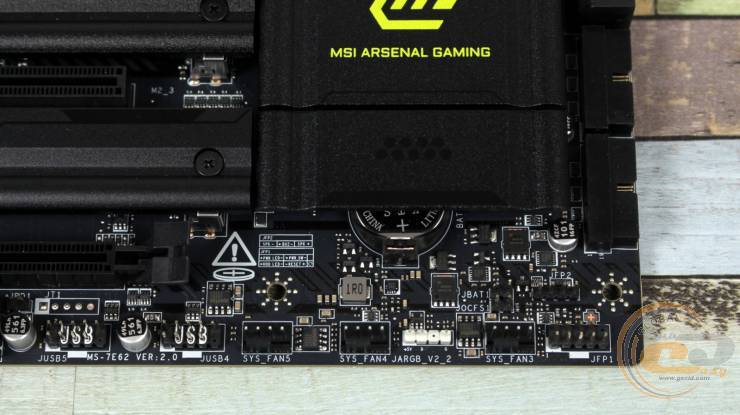

Нижня частина плати, як і її правий край, також багата на елементи. Тут розташовані: колодка фронтальних аудіопортів, одна колодка для під’єднання LED-стрічки та дві для реалізації ARGB-світіння, колодка сигналізування про вторгнення в корпус, аж чотири роз’єми для вентиляторів, 8-контактний роз’єм живлення PCIe, дві колодки USB 2.0 для чотирьох відповідних портів, а також колодка системного динаміка та елементів фронтальної панелі. Нагадаємо, в останню можна встановити комплектний кабель EZ Front Panel Cable, який дозволить зручно під’єднати кнопки та індикатори передньої панелі.

Біля батарейки CMOS наявний джампер скидання відповідних налаштувань. Також є і відповідна кнопка, яка розташувалася вже на тильній інтерфейсній панелі.

Загалом на платі наявні чотири колодки для організації підсвітки і вісім роз’ємів для під’єднання вентиляторів та помпи з підтримкою ШІМ-регулювання швидкості. Плюс є універсальний роз’єм JAF_2, який за допомогою комплектного кабелю одночасно поєднує в собі кілька функцій.

Аудіотракт традиційно екранований від завад та доповнений аудіоконденсаторами. В його основі лежить 7.1-канальний аудіокодек Realtek ALC4080. А поруч видно ще один чип, Realtek RTL8126VB, який відповідає за роботу 5-гігабітного мережевого порту.

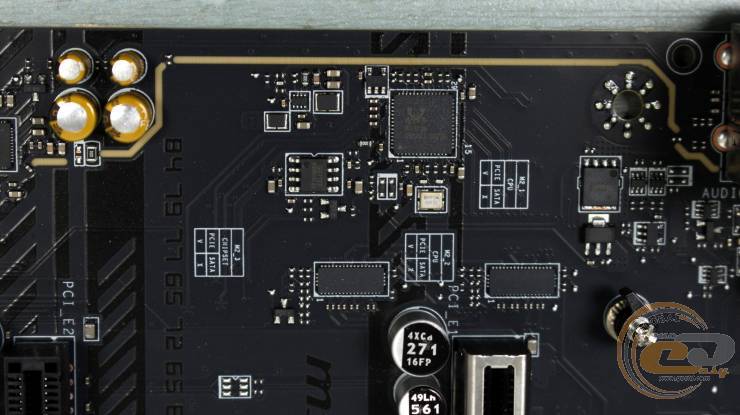

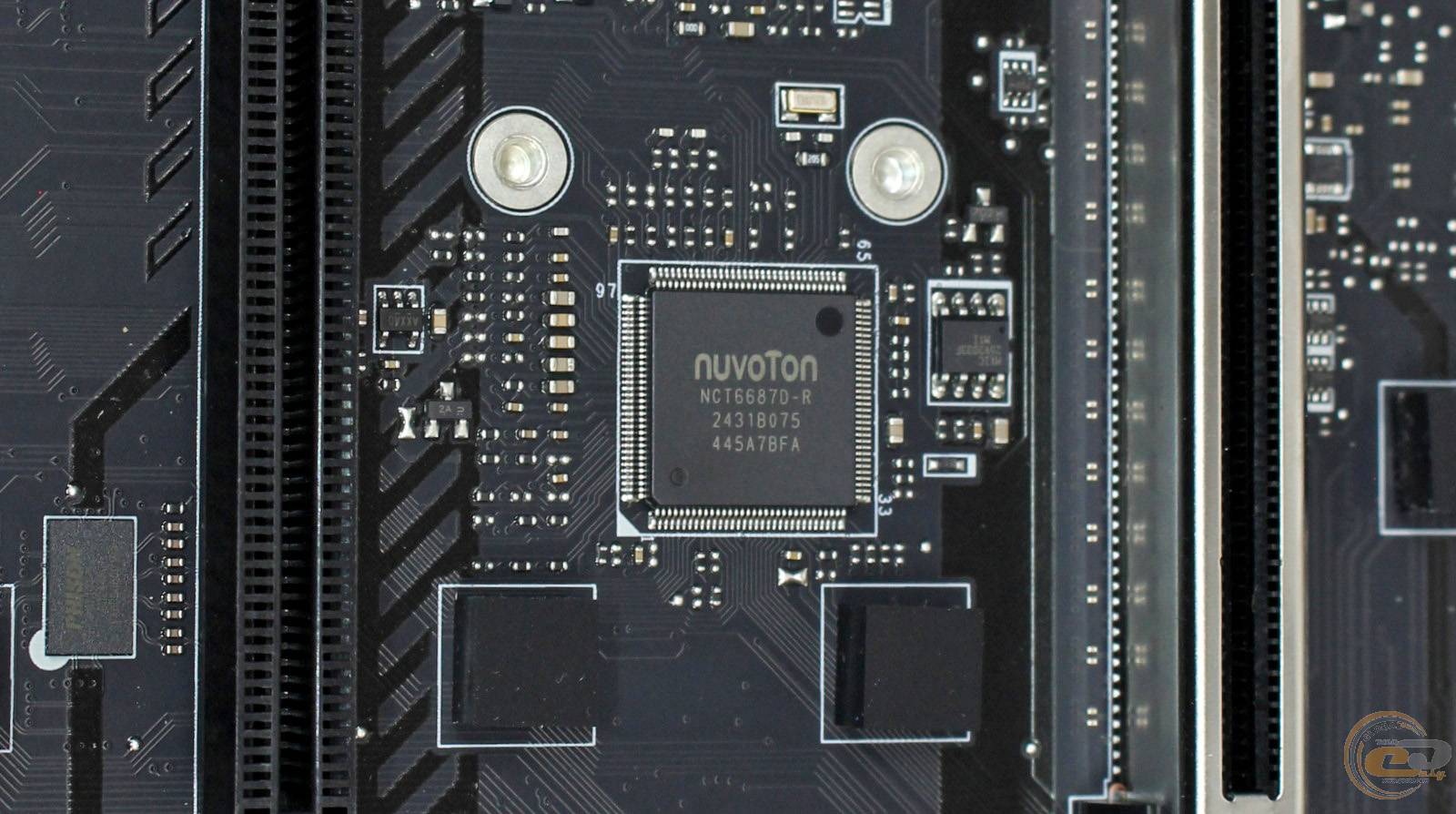

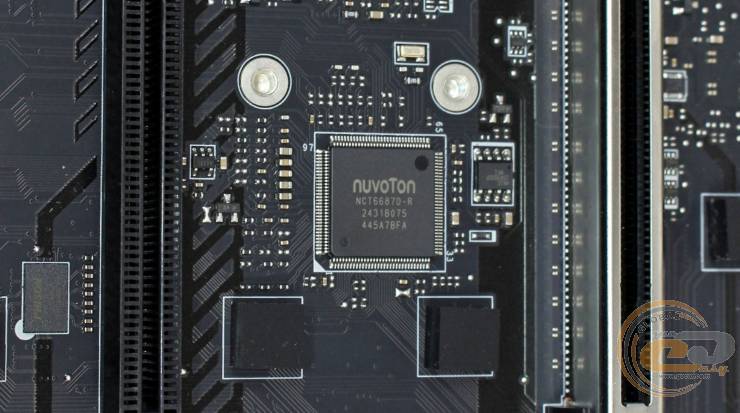

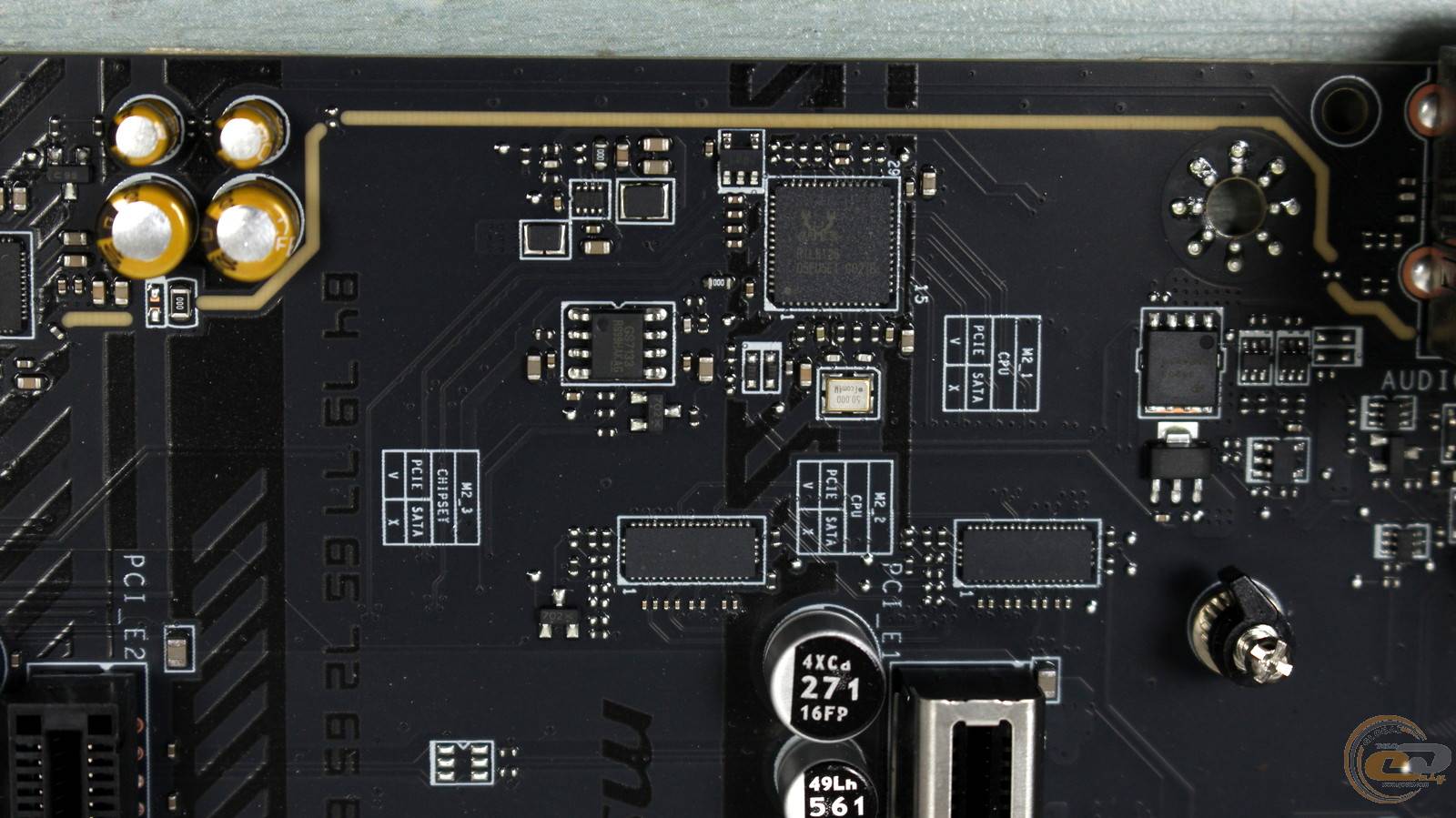

Мультиконтролером виступає чип NUVOTON NCT6687D-R, який використовувався, наприклад, у тій же MSI MAG B650 TOMAHAWK WIFI.

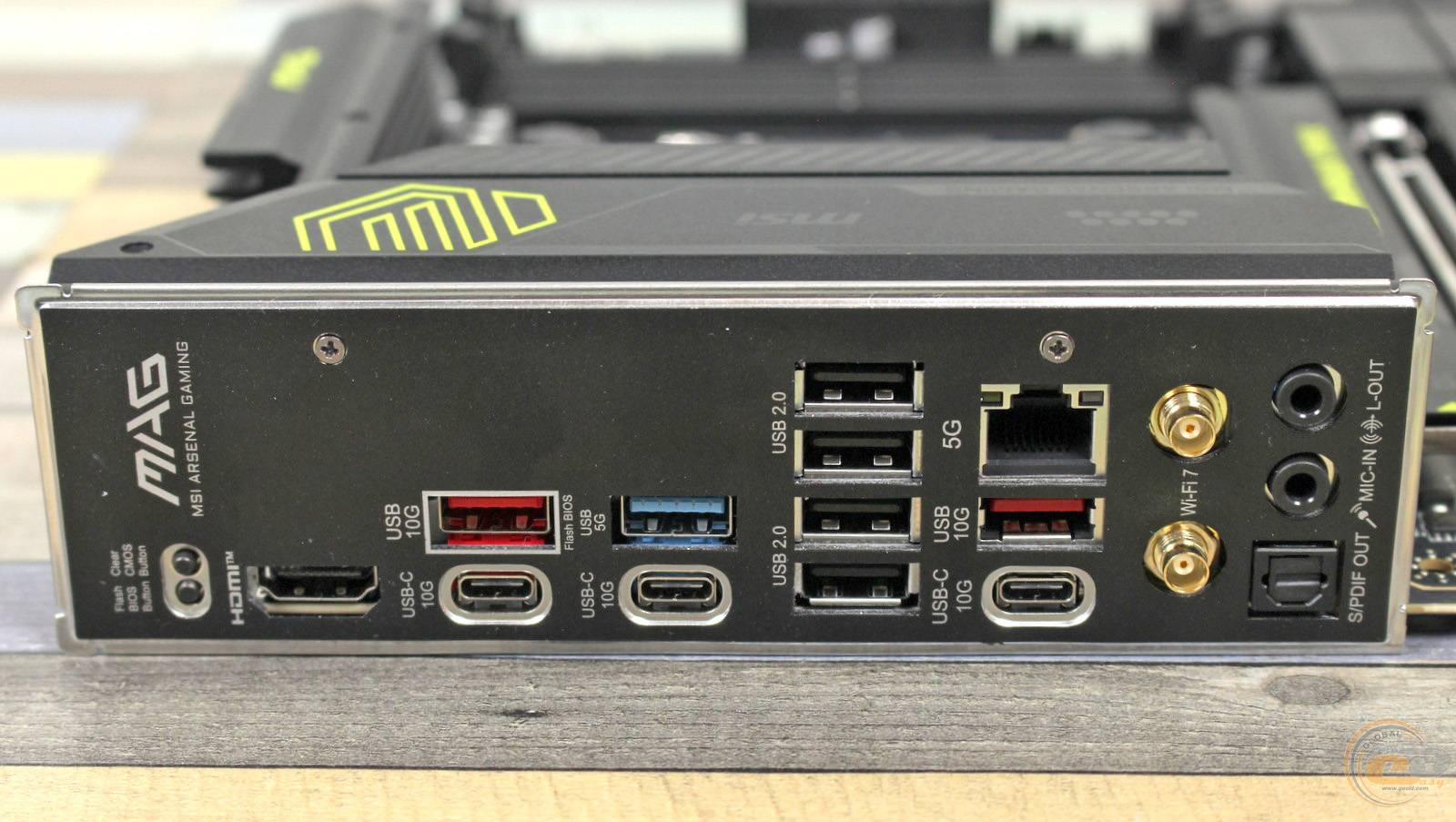

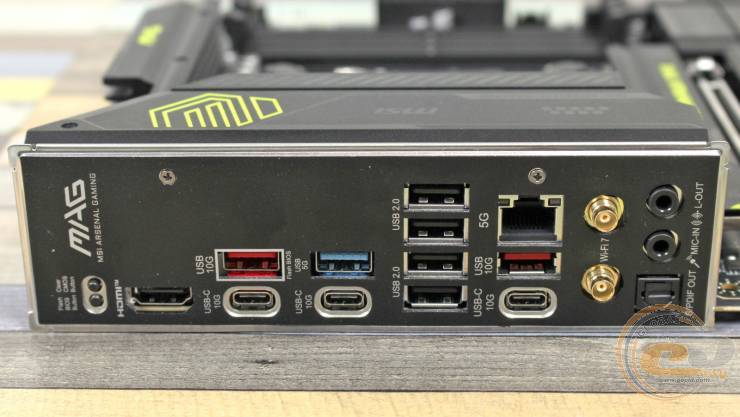

Що ж до інтерфейсної панелі MSI MAG B850 TOMAHAWK MAX WIFI, то вона багата на різноманітні порти та елементи. На ній є:

• 1 x кнопка оновлення BIOS
• 1 x кнопка скидання CMOS
• 1 х HDMI
• 3 х USB 3.2 Gen 2 (10 Гбіт/с) Type-C
• 2 х USB 3.2 Gen 2 (10 Гбіт/с) Type-A
• 1 х USB 3.2 Gen 1 (5 Гбіт/с) Type-A
• 4 х USB 2.0 Type-A
• 1 x RJ45 (5 Гбіт/с)
• 2 х конектори антен Wi-Fi
• 1 x оптичний S/PDIF аудіовихід
• 2 x 3,5-мм аудіопорти

Цифровий відеовихід HDMI дозволить задіяти інтегроване відеоядро процесора, кнопки поруч — оновити BIOS і скинути налаштування CMOS, а тріо роз’ємів в самому низу — під’єднати аналогові і цифрові аудіопристрої. А під’єднати інші девайси допоможуть цілих десять USB-портів, у тому числі три USB 3.2 Gen 2 Type-C.

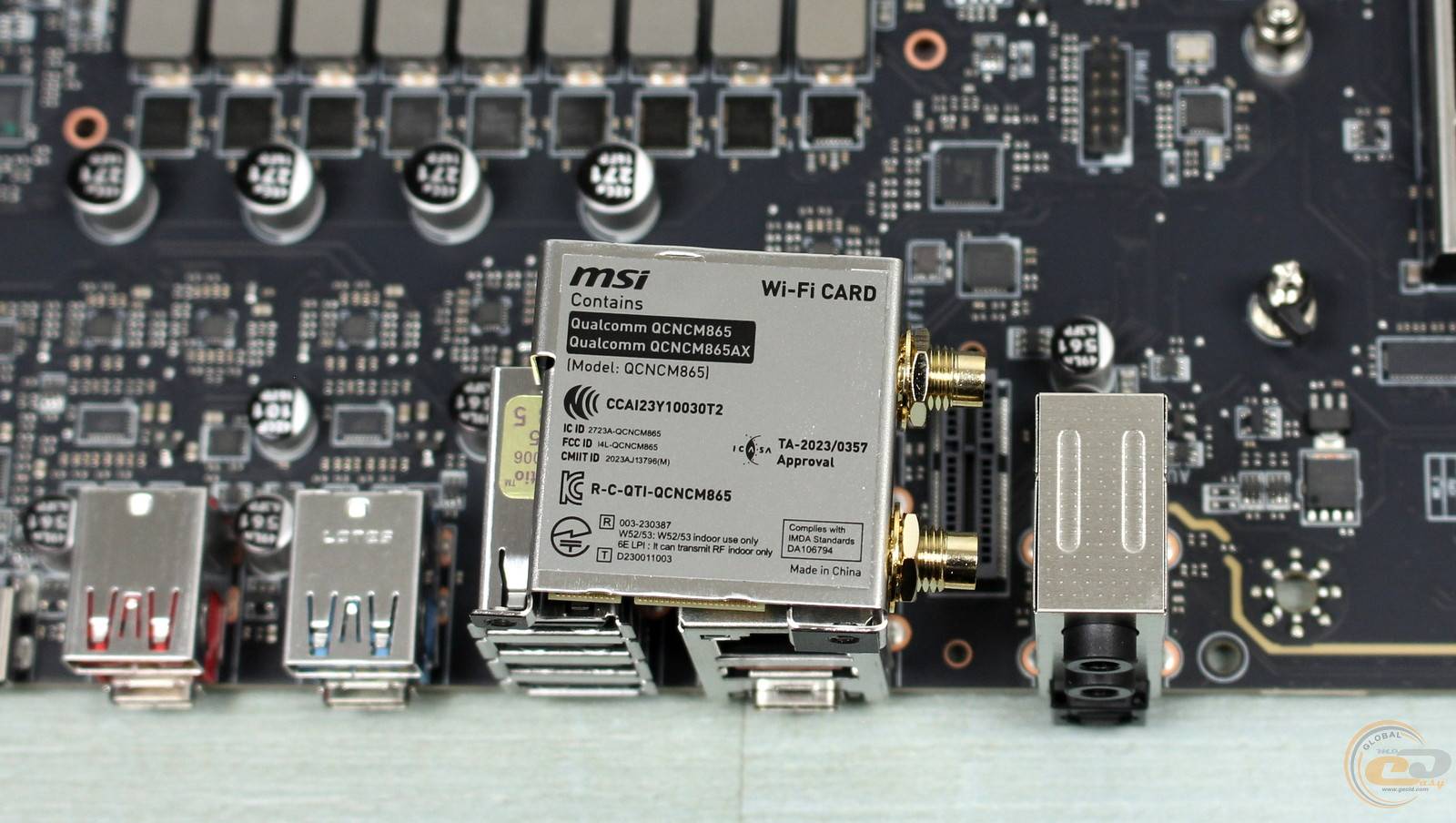

Крім того, під кожухом інтерфейсної панелі розміщена плата Qualcomm QCNCM865, яка привнесла сюди підтримку Wi-Fi 7 та Bluetooth 5.4.

А до неї під’єднується виносна антена з магнітним кріпленням, яку можна розташувати в зоні найкращої видимості роутера.

UEFI BIOS

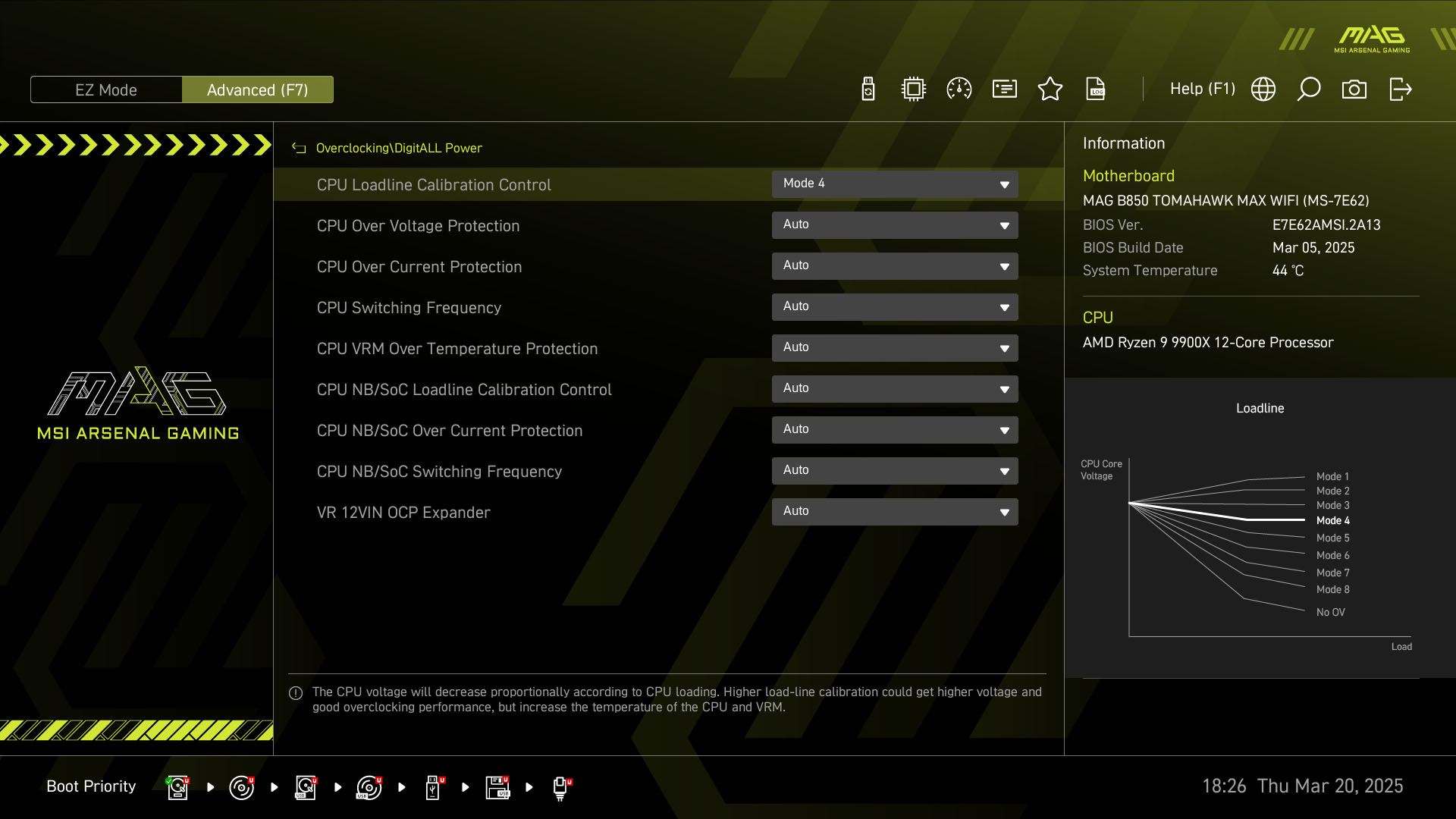

Тестована плата MSI MAG B850 TOMAHAWK MAX WIFI використовує сучасний завантажувач MSI Click BIOS X на основі графічного інтерфейсу UEFI. Традиційно можна обрати один із двох режимів роботи: «EZ Mode», в якому налаштування згруповані на одному екрані, або «Advanced Mode» із сортуванням за відповідними вкладками. Базовий моніторинг роботи системи доступний на правій бічній панелі, яка відображається у всіх розділах. Оскільки перед нами плата з чипсетом AMD B850, то тут крім звичних налаштувань доступні можливості для оптимізації роботи процесора та розгону пам’яті.

Частоти процесора та пам’яті, можливості та ефективність розгону

Для подальшого тестування та перевірки можливостей материнської плати MSI MAG B850 TOMAHAWK MAX WIFI використовувалося таке обладнання:

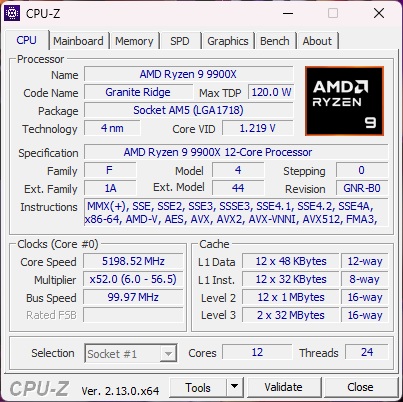

При навантаженні нашого 12-ядерного AMD Ryzen 9 9900X стрес-тестом утиліти CPU-Z, він тримав стабільні 5,2 ГГц при напрузі 1,22 В.

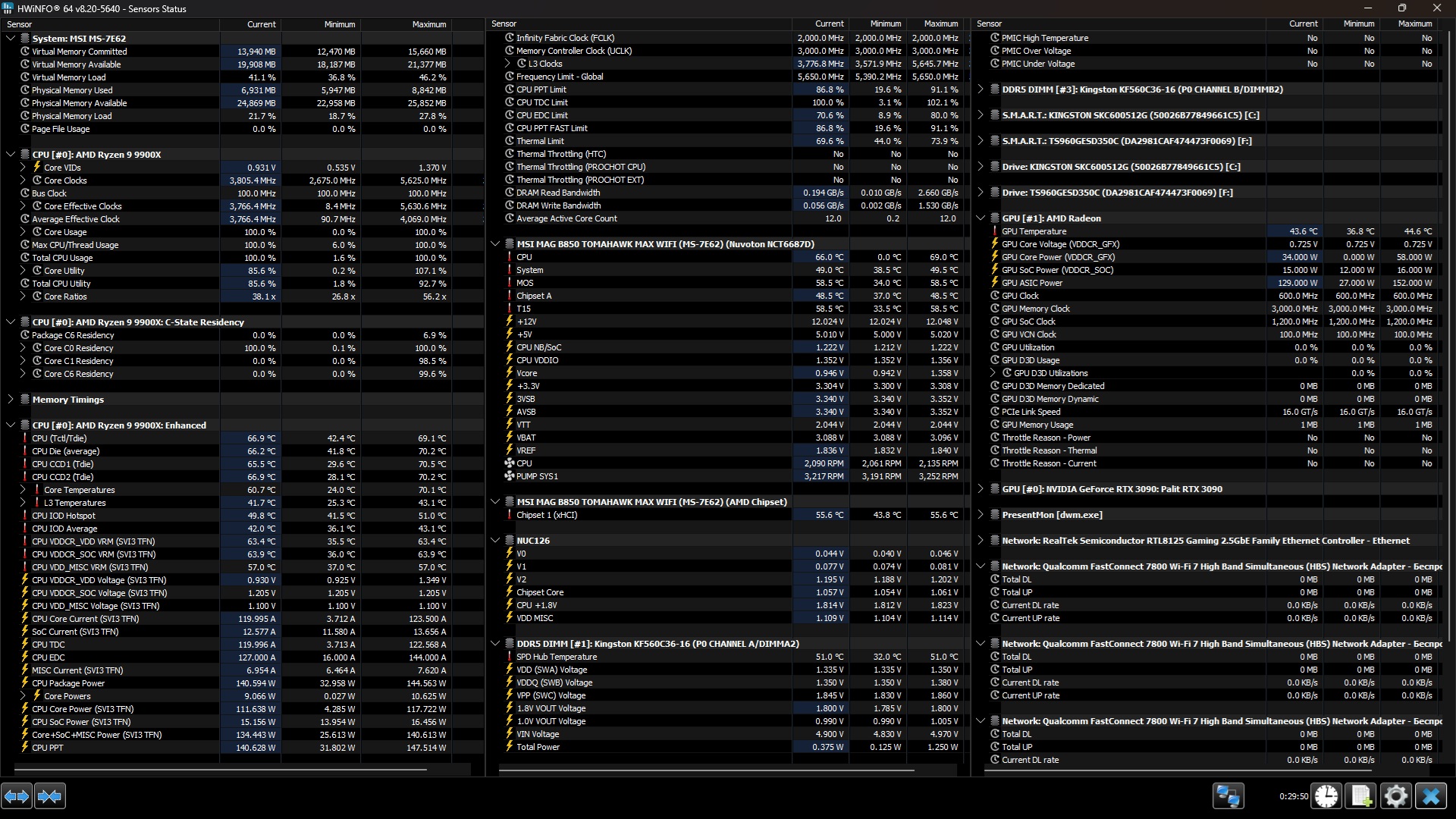

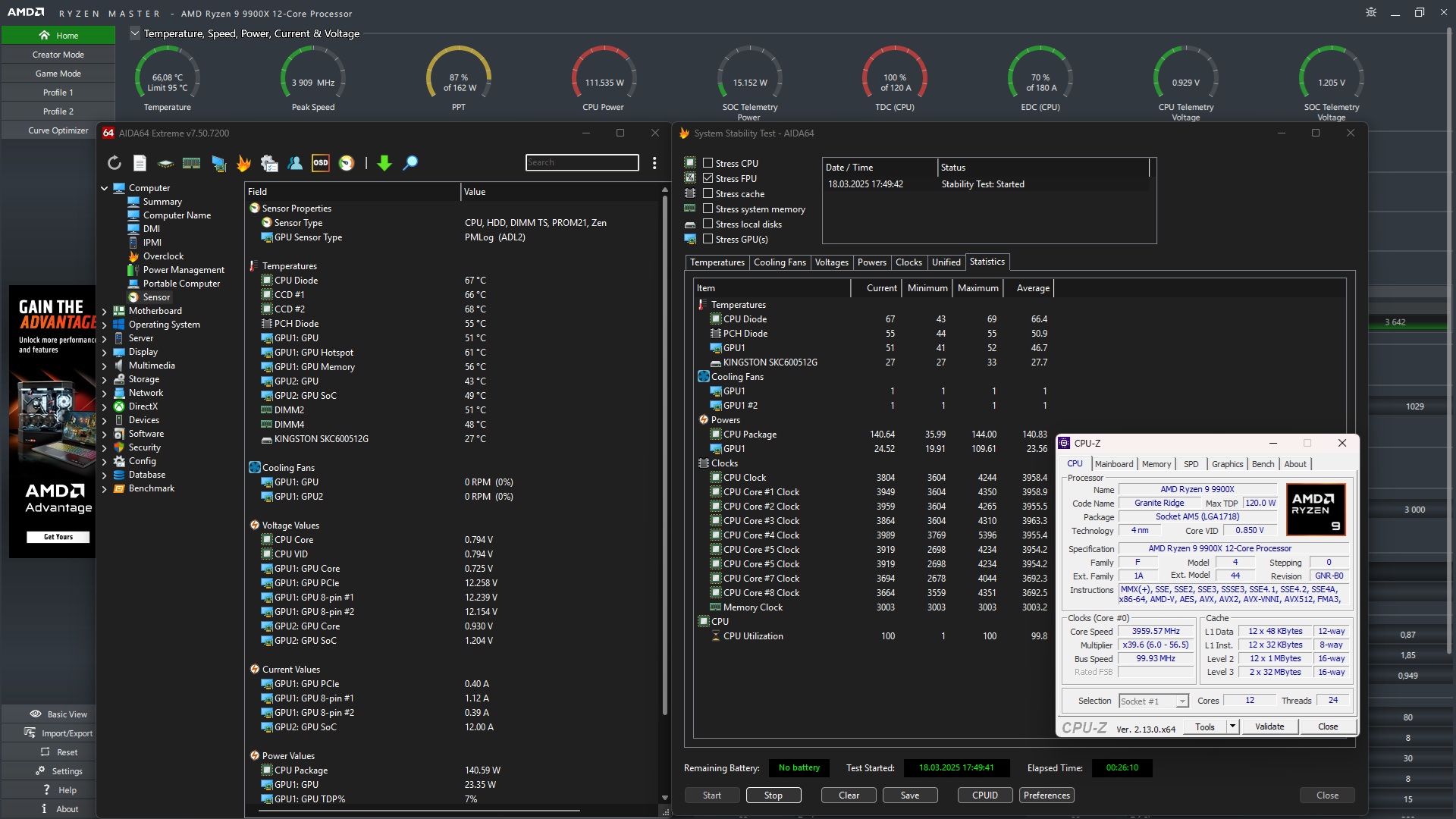

А от у більш вимогливому 20-хвилинному FPU Stress test в AIDA64 частота ядер просіла до 3,7-4 ГГц при напрузі 0,85 В. В свою чергу температура процесора не перевищувала 71°C, тож до максимальних робочих 95°C (Tjmax) залишається хороший запас.

Результати його тестування без розгону є на скріншотах вище.

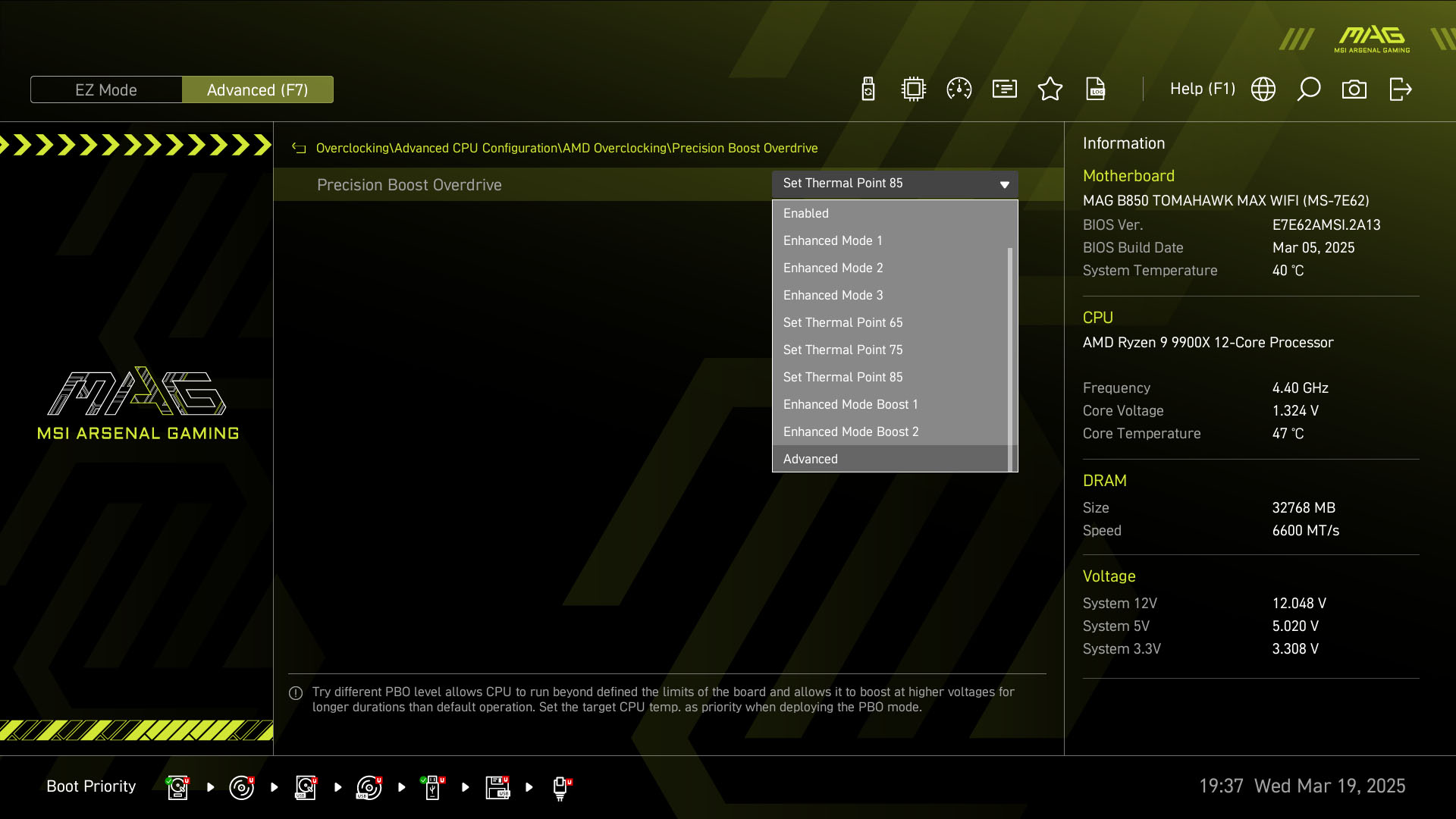

Ну а тепер про оптимізацію. Один з варіантів у BIOS можна значення Precision Boost Overdrive замінити на “Set Thermal Point 85”.

В результаті під час стрес-тесту CPU-Z частота процесора піднялася майже до 5,4 ГГц, а в FPU Stress test – до 4,5-4,6 ГГц . У багатопотокових тестах це додало до 5% продуктивності в порівнянні з номіналом. А температура “камінця” трималася в межах 85°C.

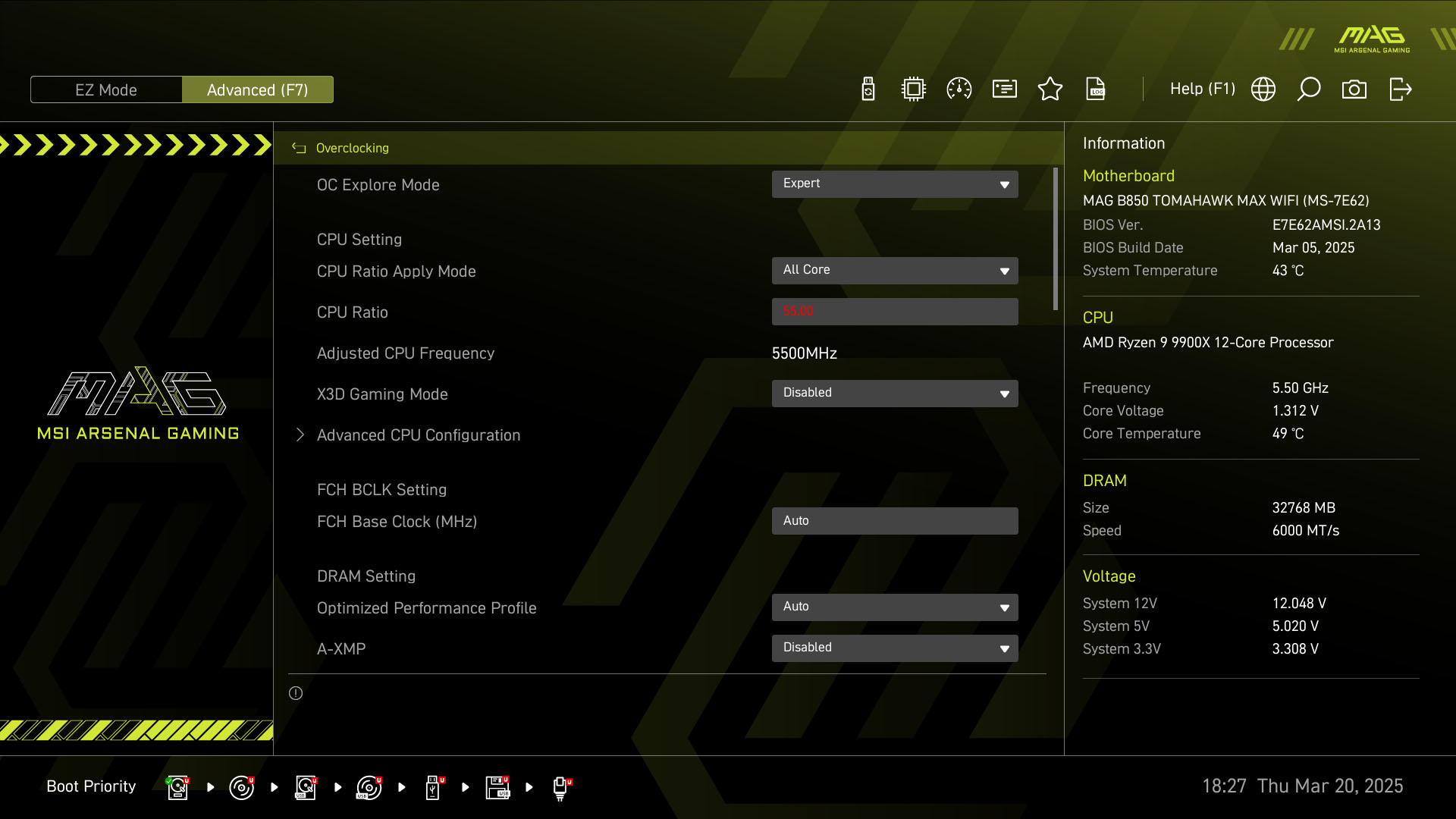

Щоб зафіксувати більший процесорний буст був виставлений множник на 55 (еквівалент частоти 5,5 ГГц), а LLC – Mode 4.

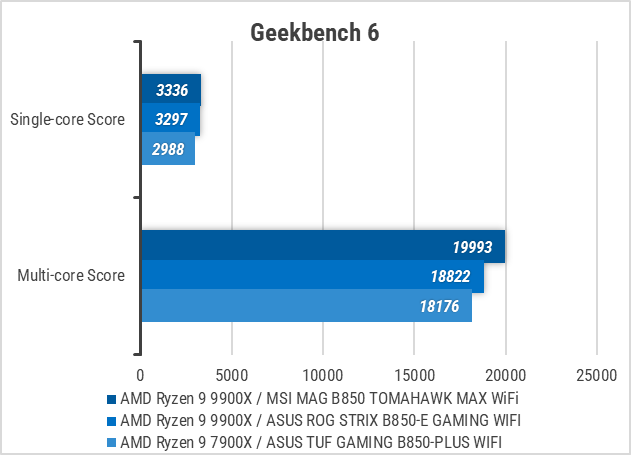

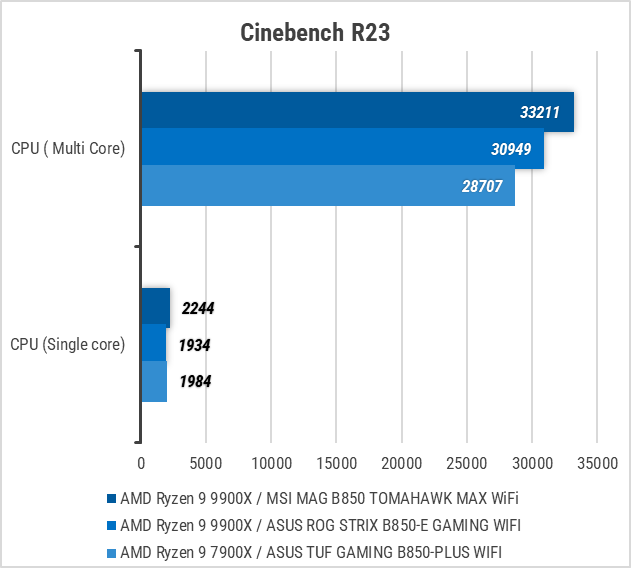

З такими налаштуваннями материнська плата чудово пройшла тести Geekbench 6.3 та Cinebench R23, показавши уже максимальний приріст до 9 %. Втім, при запуску стрес-тесту FPU в AIDA система зависла, що ми вже спостерігали і на іншій платі на основі даного чипсета.

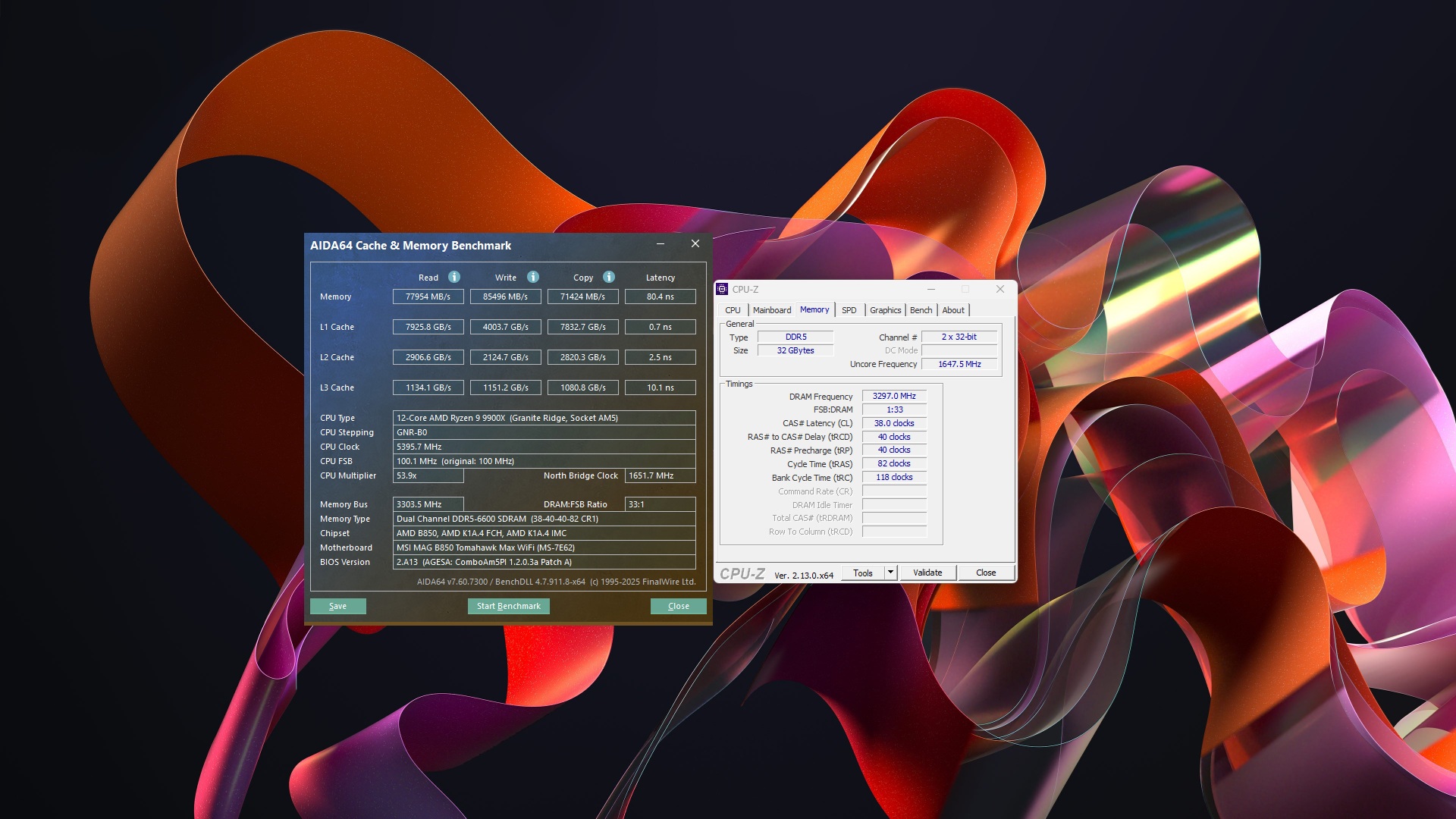

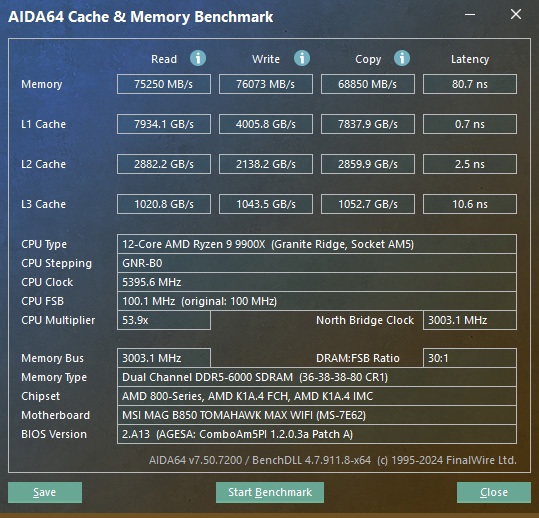

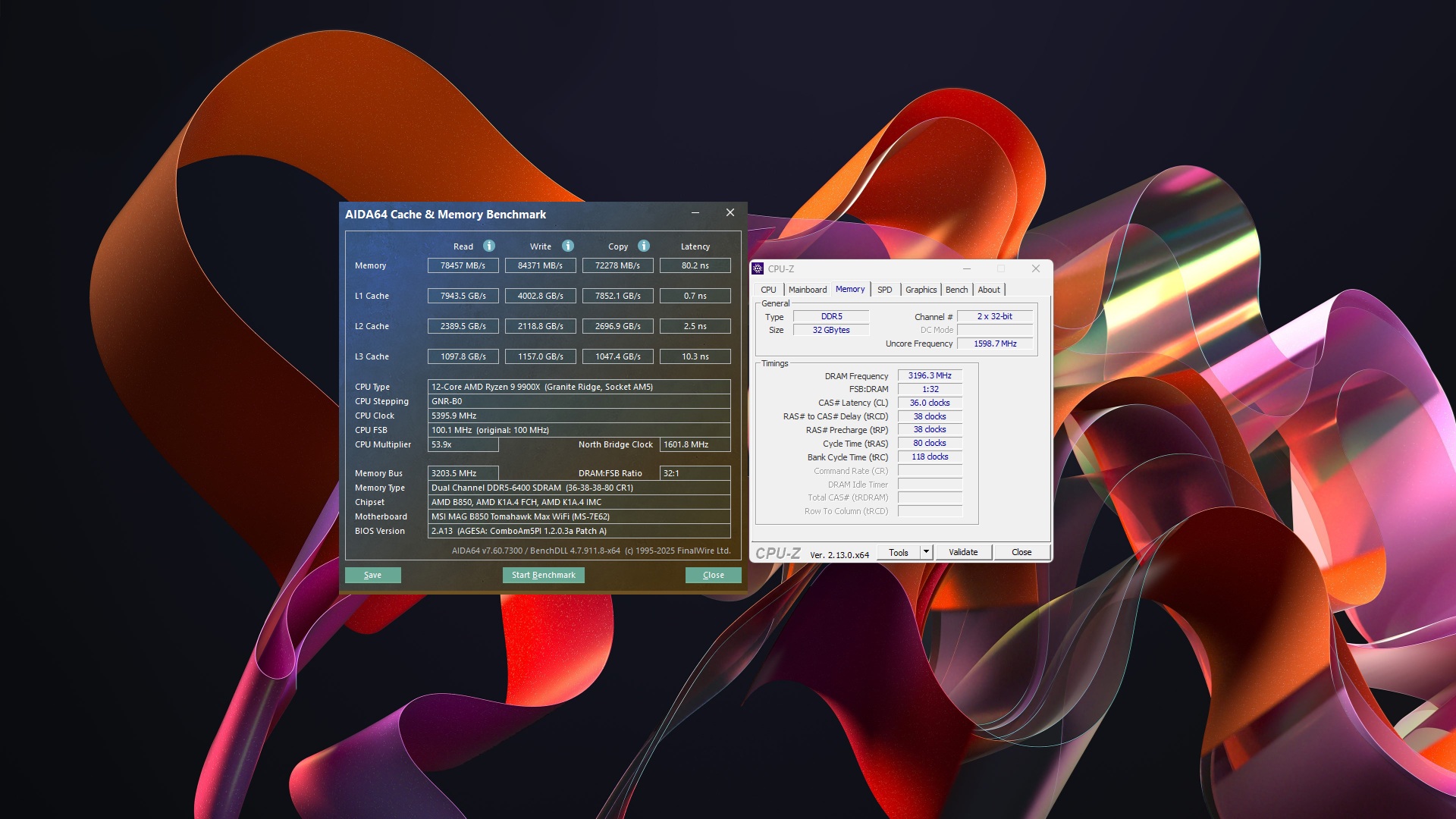

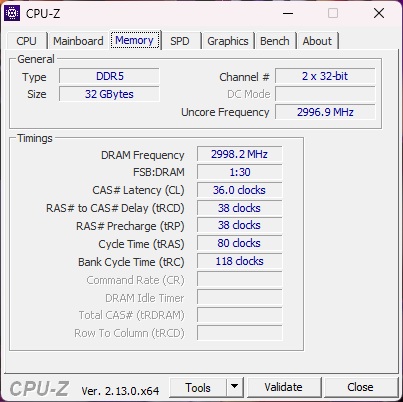

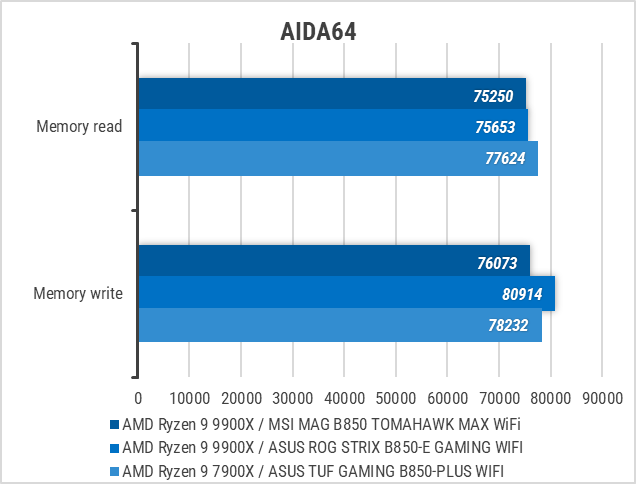

Набір із двох 16-ГБ модулів оперативної пам'яті DDR5-6000 Kingston FURY Beast Black (KF560C40BBAK2-32) під час тестування вдалося запустити на частоті EXPO-профіля DDR5-6000 МТ/с.

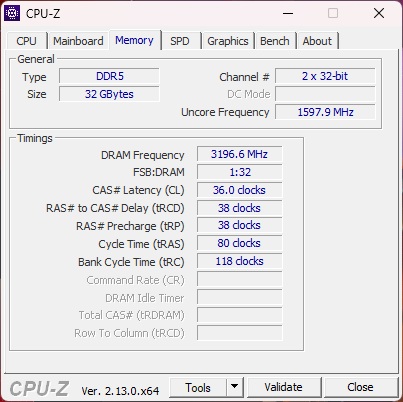

І навіть без підвищення таймінгів її можна було збільшити до DDR5-6400. Завдяки цьому швидкість зростає на 4-11%, а затримка навіть трішки зменшилася.

Після підвищення кожного із таймінгів на 2 до 38-40-40-82 і напруги до 1,38 В модулі запрацювали при DDR5-6600. На цей раз маємо приріст у 4-13% за практично ідентичної латентності.

Тестування

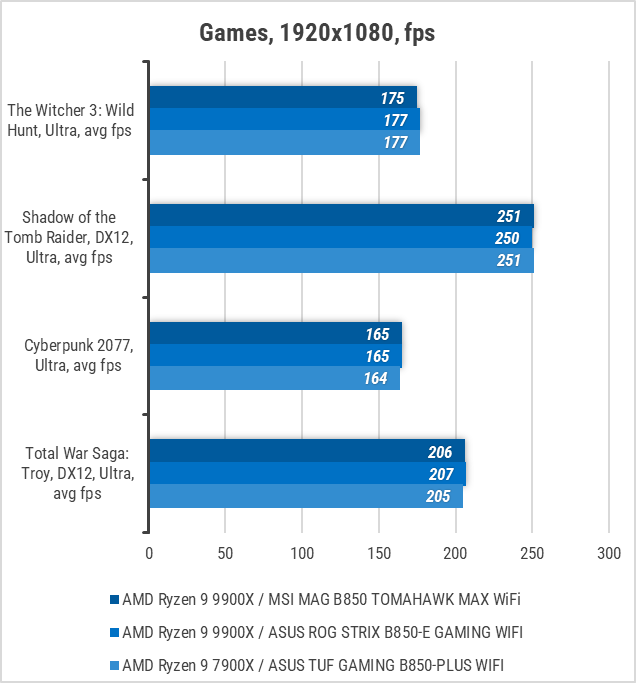

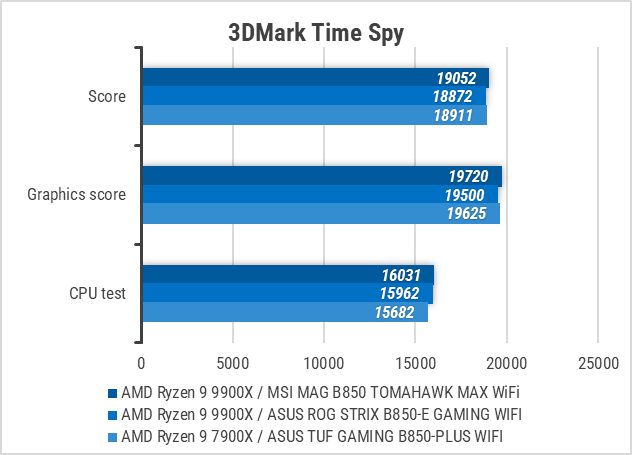

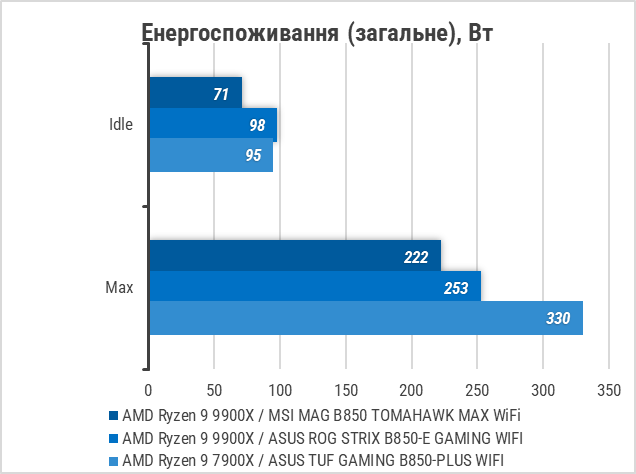

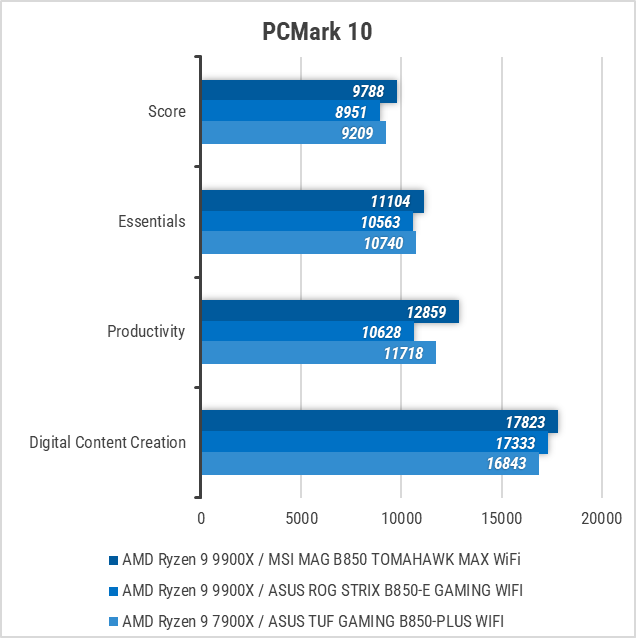

Зі стабільністю роботи плати MSI MAG B850 TOMAHAWK MAX WIFI все в повному порядку — вона без ніяких труднощів пройшла усі наші тести.

Тестування звукового тракту на основі кодека Realtek ALC4080

Звіт про тестування в RightMark Audio Analyzer:

Режим роботи 16-bit, 44,1 kHz

Параметр	Значення	Оцінка
Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.02, -0.18	Дуже добре
Рівень шуму, дБ(А)	-82.8	Добре
Динамічний діапазон, дБ(А)	97.1	Відмінно
Гармонійні викривлення, %	0.0099	Дуже добре
Інтермодуляційне викривлення + шум, %	0.012	Дуже добре
Взаємопроникнення каналів, дБ	-97.6	Відмінно
Інтермодуляції на 10 кГц, %	0.010	Дуже добре
Загальна оцінка		Дуже добре

Режим роботи 24-bit, 96 kHz

Параметр	Значення	Оцінка
Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.02, -0.18	Дуже добре
Рівень шуму, дБ(А)	-93.8	Дуже добре
Динамічний діапазон, дБ(А)	106.8	Відмінно
Гармонійні викривлення, %	0.0099	Дуже добре
Інтермодуляційне викривлення + шум, %	0.0093	Дуже добре
Взаємопроникнення каналів, дБ	-104.1	Відмінно
Інтермодуляції на 10 кГц, %	0.0086	Дуже добре
Загальна оцінка		Дуже добре

Аудіокодек Realtek ALC4080 показує дуже хороші результати, тож абсолютна більшість користувачів не відчує потреби у встановленні дискретної звукової карти.

Підсумок

Материнська плата MSI MAG B850 TOMAHAWK MAX WIFI запросто зможе стати “гніздечком” для будь-якого процесора із сімейства AMD Ryzen 7000 / 8000 / 9000, чи то народний Ryzen 5 7500F, чи флагманський Ryzen 9 9950X3D. Цьому сприяє наявність з коробки свіжої прошивки BIOS та габаритних радіаторів на VRM, що виключає перегрівання складових даного вузла. До того ж на платі дуже просто виконати автоматичну оптимізацію процесора та пам’яті, що додасть певний бонус до продуктивності.

Що стосується можливостей розширення, то у розпорядженні користувача є три роз’єми PCI Express, чотири слоти для M.2-накопичувачів та стільки ж SATA 6 Гбіт/с. А ще на місці підтримка найсучаснішого PCIe 5.0 для відеокарти і пари SSD.

Також власнику плати стануть у пригоді інші сучасні функції та опції: Wi-Fi 7 у трьох частотних діапазонах з виносною антеною, 5-гігабітний LAN, внутрішній USB 3.2 Gen 2x2 Type-C і широкий набір зовнішніх інтерфейсів. А в комплекті з MSI MAG B850 TOMAHAWK MAX WIFI є кілька приємних дрібничок у вигляді кабелів та ключа, що суттєво спрощують процес збірки.

Тож протестована плата має все необхідне, щоб зайняти місце в небюджетному ігровому ПК і не один рік тішити свого власника.

Переваги:

• 14 (80 А) + 2 (80 А) + 1 (80 А) - підсистема живлення процесора та якісна елементна база;
• ефективне охолодження;
• можливість оптимізації процесора і пам’яті;
• підсилений слот для відеокарти з підтримкою шини PCI Express 5.0 та механізмом швидкого витягнення;
• можливість встановлення до 256 ГБ ОЗП із частотою до 8400+ МГц;
• підтримка чотирьох слотів M.2 Socket 3, зокрема двох PCIe 5.0;
• 5-гігабітний LAN-контролер;
• модуль бездротових інтерфейсів Wi-Fi 7 і Bluetooth 5.4;
• можливість оновлення BIOS за допомогою кнопки «BIOS FlashBack» на інтерфейсній панелі;
• чотири колодки для реалізації підсвітки;
• вісім конекторів для під’єднання вентиляторів та РСО;
• якісна аудіопідсистема;
• широкий набір портів на інтерфейсній панелі;
• приємний дизайн.

Особливості:

• певні обмеження при використанні процесорів Ryzen 8000.

Автор: Олесь Пахолок

Висловлюємо подяку компанії MSI за надану для тестування материнську плату.
