Огляд материнської плати MSI MAG B650 TOMAHAWK WIFI: коли потрібна максимально практична збірка

10-03-2023

Socket AM5 – приваблива платформа з перспективою довготривалої підтримки, але на початковому етапі «вхідний квиток» для переходу на нову «екосистему» виявився досить коштовним. Раніше вартість процесорів, материнських плат та оперативної пам’яті DDR5 у сукупності давали чимало приводів розмірковувати над тим, чи прийшов вже час для оновлення своєї системи, або збірки нового ПК на Socket AM5 та Ryzen 7000.

MSI MAG B650 TOMAHAWK WIFI

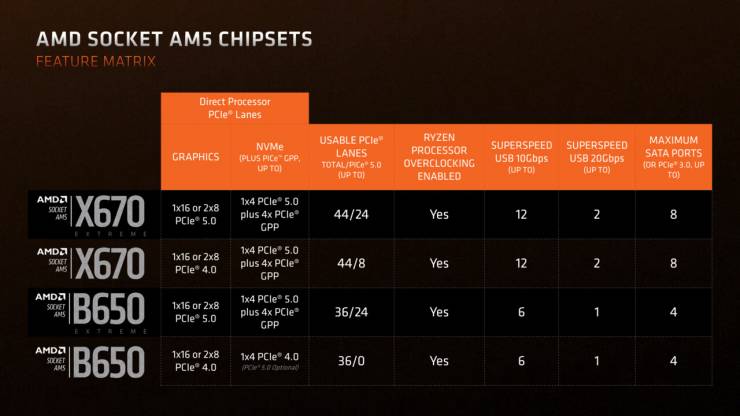

Компанією AMD були представлені чотири набори системної логіки для нової платформи AM5. Більш доступні AMD B650E та B650, а також топові AMD X670E та X670. Якщо говорити коротко, то різниця між ними в основному полягає у версії підтримки PCI Express. Раніше ми розглядали материнські плати цієї платформи на топових чіпсетах, тепер же настав приділити час і для тестування народного рішення на чипсеті AMD B650 - MSI MAG B650 TOMAHAWK WIFI.

MSI MAG B650 TOMAHAWK WIFI

Це гарний представник сучасної «народної» системної логіки, яка потребує значно скромніших капіталовкладень. Знайти цю материнську плату у продажу ви можете за ціною ₴10246 або ж $263. Звісно, ціни поки що трохи завищені, але не забувайте про гарну тенденцію, якою славиться AMD, а саме – значне зниження цін через деякий час. Тепер давайте поглянемо які технічні характеристики має піддослідна материнська плата.

Специфікація

Модель

MSI MAG B650 TOMAHAWK WIFI

Чіпсет

AMD B650

Процесорний роз'єм

Socket AM5 (LGA 1718)

Процесори, що підтримуються

AMD Ryzen 7000

Підтримка пам’яті

4 x DIMM-слоти з підтримкою максимум 128 ГБ пам’яті із частотою до DDR5-6600+(OC) МГц

Слоти розширення

1 x PCI Express 4.0 x16

1 x PCI Express 4.0 x16 (x4)

1 x PCI Express 3.0 x1

Дискова підсистема

6 x SATA III (6 Гбіт/с)

3 x M.2 (Key M) (M.2 2260 / 2280; PCI-E 4.0 x 4)

Підтримка PCIe RAID 0, 1 та SATA RAID 0, 1,10

LAN

1 x Realtek RTL8125BG (10/100/1000/2500 Мбіт/с)

Wi-Fi / Bluetooth

Wi-Fi 6E RZ616 (2х2, підтримує Wi-Fi 802.11ax при 2,4, 5 і 6 ГГц; Bluetooth 5.3)

Звукова підсистема

7.1-канальний кодек Realtek ALC4080

Роз’єми живлення

1 х 24-контактний ATX

2 x 8-контактний ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

1 х роз’єм підключення водоблоків СРО (4-контактний)

6 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Алюмінієві радіатори для M.2-накопичувачів

Зовнішні порти I/O

1 х кнопка оновлення BIOS

1 x HDMI 2.1

1 x DP Port 1.4

3 x USB 3.2 Gen2 (Type-A)

1 x RJ45

1 x USB 3.2 Gen2x2 (Type-C)

2 x USB 2.0

4 x USB 3.2 Gen1 (Type-A)

2 x конектори антен Wi-Fi

1 x Optical S/PDIF out

5 x аудіопорти

Внутрішні порти I/O

3 x M.2 (Key M)

4 x USB 2.0

2 x USB 3.2 Gen1 (Type-A)

1 x USB 3.2 Gen2 (Type-C)

BIOS

256 Mб Flash ROM, UEFI AMI BIOS

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

MSI

Сторінка пристрою

MSI MAG B650 TOMAHAWK WIFI

Сторінка підтримки

MSI MAG B650 TOMAHAWK WIFI (нові версії BIOS, драйверів і т.п.)

Упаковка та комплектація

Материнська плата MSI MAG B650 TOMAHAWK WIFI постачається у картонній упаковці з чорно-сірим, характерним для лінійки MAG оформленням. На звороті коробки знаходиться вичерпний опис її ключових особливостей та переваг.

MSI MAG B650 TOMAHAWK WIFI

Всередині плата захищена за допомогою картонних вставок по периметру.

MSI MAG B650 TOMAHAWK WIFI

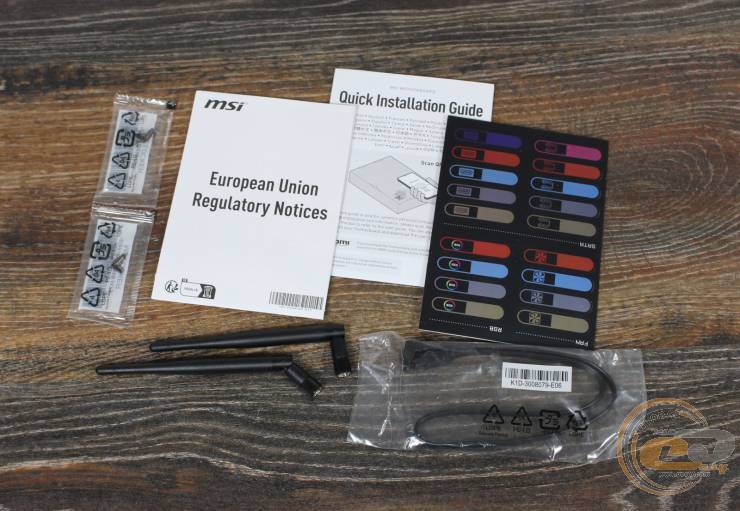

Комплектація пристрою достатня. Ось що чекало нас у коробці:

  • один SATA-кабель (кутовий);
  • дві EZ M.2 Clips для кріплення для M.2-накопичувачів;
  • антени для Wi-Fi-модуля;
  • набір наклейок;
  • посібники для користувача.

Дизайн та особливості плати

MSI MAG B650 TOMAHAWK WIFI

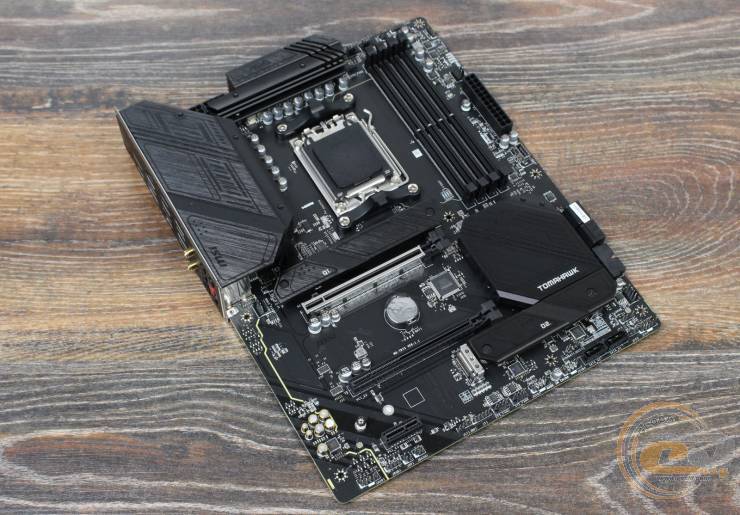

MSI MAG B650 TOMAHAWK WIFI виконана у темній гамі з текстолітом чорного кольору. Маємо досить строгий дизайн. З переваг відзначимо масивний пластиковий кожух та наявність трьох слотів для M.2-накопичувачів з радіаторами охолодження для двох із них.

Заводське RGB-підсвічування на платі відсутнє, але користувач без проблем зможе побудувати своє за допомогою роз'ємів LED RGB Header.

MSI MAG B650 TOMAHAWK WIFI

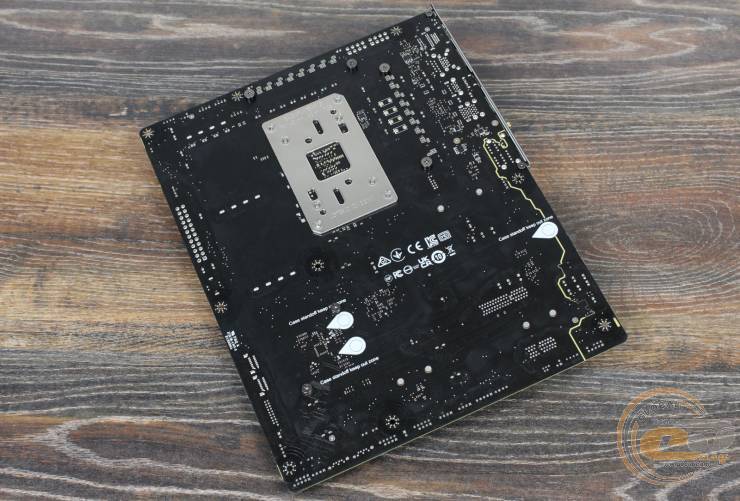

На звороті знаходиться стандартна опорна пластина процесорного роз’єму, а також гвинти кріплення радіаторів охолодження чіпсета та підсистеми живлення процесора. Тут також все досить стримано, без зайвих дизайнерських рішень.

MSI MAG B650 TOMAHAWK WIFI

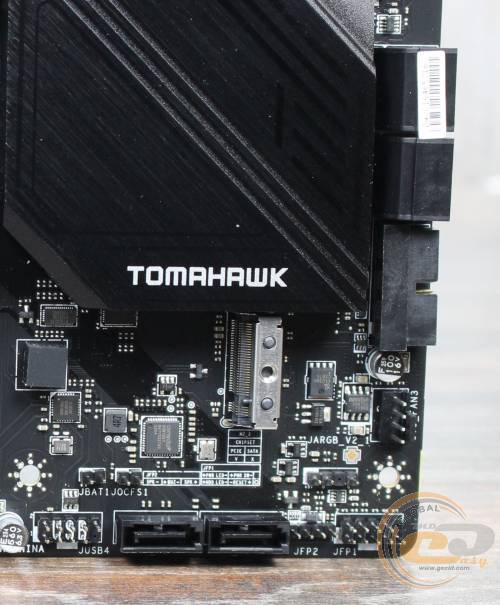

Розглянемо детальніше фронтальну панель MSI MAG B650 TOMAHAWK WIFI. У нижній її частині розташувалися: колодка підключення аудіороз'ємів передньої панелі, роз’єм контролера налаштування, роз’єм датчику відкриття корпусу, роз'єм для світлодіодної стрічки та ARGB-роз’єм, а також колодка підключення кнопок і індикації фронтальної панелі та перемичка «SAFE BOOT». Тут же розміщені дві колодки для активації портів USB 2.0.

MSI MAG B650 TOMAHAWK WIFI

MSI MAG B650 TOMAHAWK WIFI

Корисними елементами не обділений і правий край плати. Тут розпаяні два роз’єми: один вертикальний - для підключення порту USB 3.2 Gen 2 Type-C та один горизонтальний роз’єм - для USB 3.2 Gen 1.

MSI MAG B650 TOMAHAWK WIFI

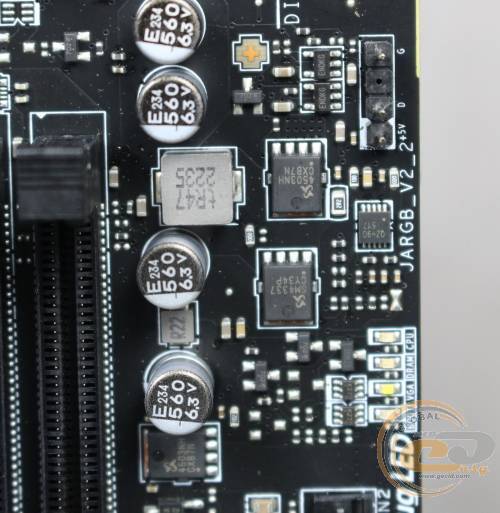

Також тут розміщена колодка ARGB-підсвітки та діагностичні індикатори.

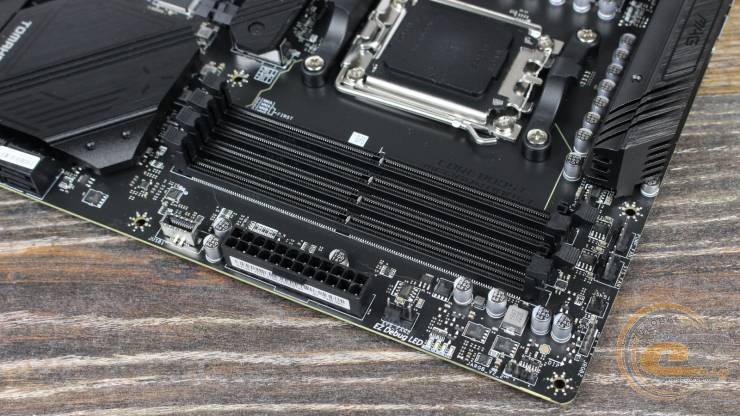

Поруч розташовані чотири DIMM-слоти для встановлення модулів оперативної пам’яті стандарту DDR5. Фіксатори є з обох боків. Підтримуються модулі з частотою до 6600+ МГц, а максимальний загальний об’єм може становити 128 ГБ. Також є підтримка профілів розгону пам’яті AMD EXPO.

MSI MAG B650 TOMAHAWK WIFI

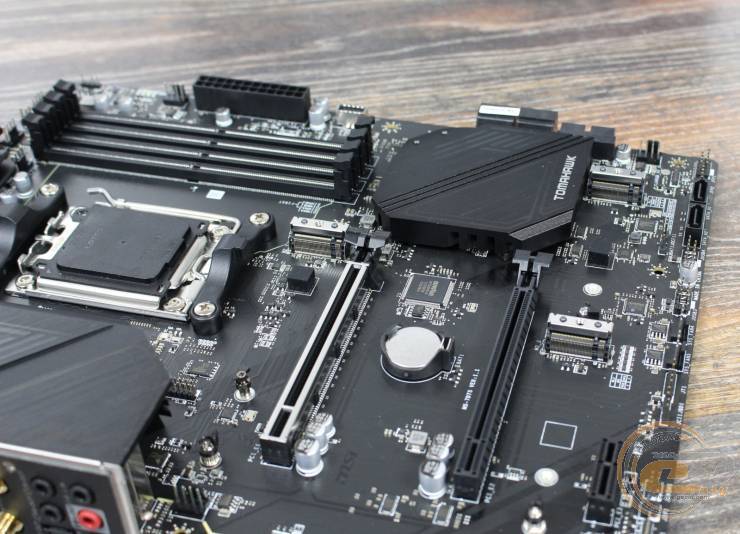

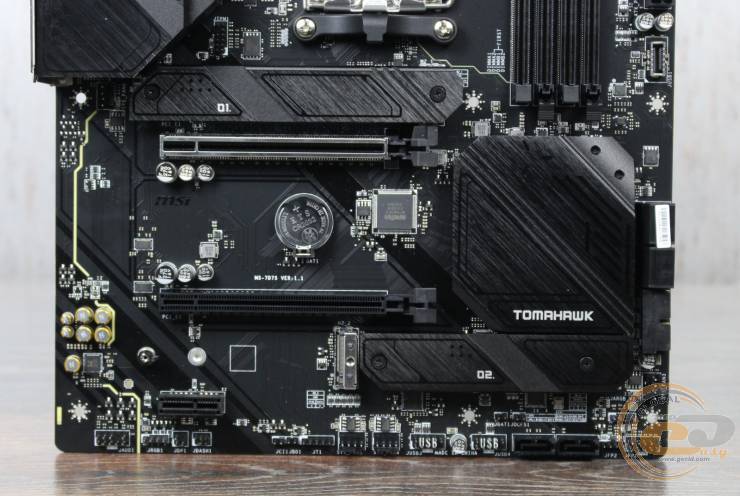

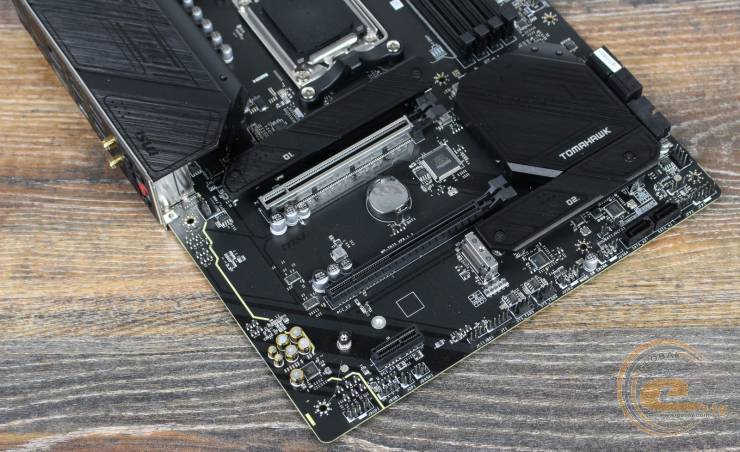

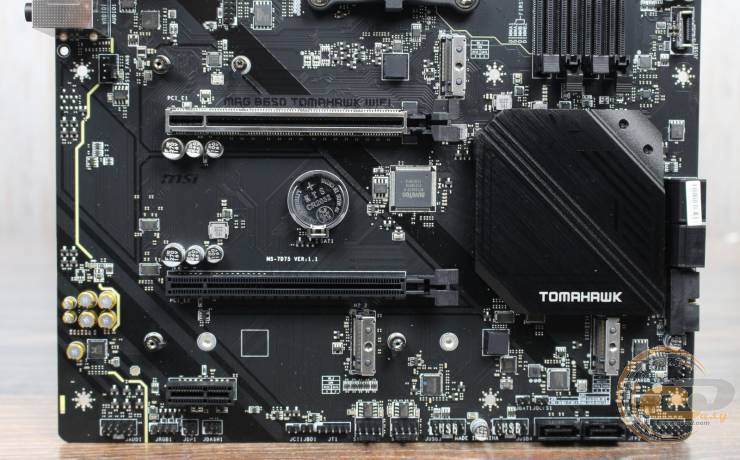

Для розширення функціональності MSI MAG B650 TOMAHAWK WIFI є три слоти:

  • PCI Express 4.0 x16;
  • PCI Express 4.0 x16 у режимі x4;
  • PCI Express 3.0 x1.

Підсилений і готовий надати 16 ліній PCIe тільки верхній слот. Нижній слот зможе запропонувати лише 4 лінії PCIe.

MSI MAG B650 TOMAHAWK WIFI

MSI MAG B650 TOMAHAWK WIFI

Тепер скажемо трохи слів щодо розміщенням слотів для M.2-накопичувачів на платі. Один такий ви можете побачити над верхнім PCIe x16, а два інші — під нижнім PCIe x16. Усі вони підтримують пристрої формату M.2 2260 та 2280. Немає значення котрий з них ви будете використовувати, адже вони обидва працюють у режимі PCIe 4.0 x4.

MSI MAG B650 TOMAHAWK WIFI

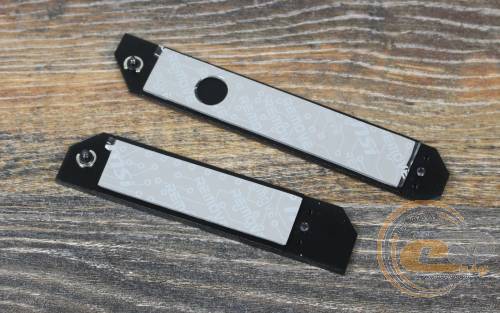

Для охолодження накопичувачів використовуються окремі радіатори з термопрокладками, які кріпляться за допомогою гвинтів з зверхнього боку. Від себе додамо, що все ж бажано використовувати один з тих, що мають радіатори аби робочі температури вашого накопичувача були нижчими.

MSI MAG B650 TOMAHAWK WIFI

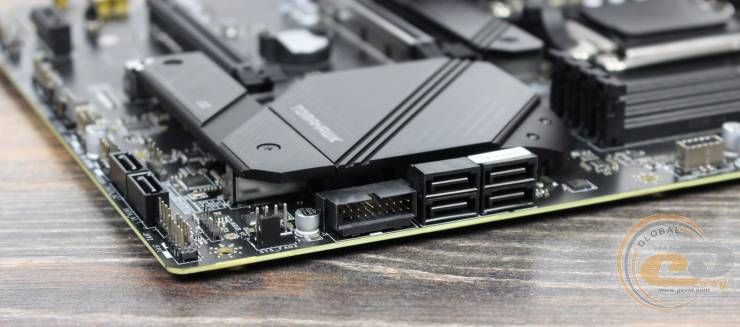

Якщо вам замало трьох високошвидкісних накопичувачів - дискову підсистему можна доповнити за допомогою шести роз’ємів SATA 6 Гбіт/с: чотирьох з горизонтальним розташуванням та двох -  з вертикальним.

Система охолодження MSI MAG B650 TOMAHAWK WIFI містить такі елементи: радіатор на чіпсеті, радіатори на M.2-накопичувачах та пару алюмінієвих радіаторів на елементах підсистеми живлення.

Настав час дізнатися які температурні показники плати нас чекають. Під час тестування 170-ватного 32-потокового AMD Ryzen 9 7950X ми побачили такі значення температур:

  • радіатор охолодження чіпсета — 46°C;
  • верхній радіатор охолодження елементів підсистеми живлення — 51°C;
  • боковий радіатор охолодження елементів підсистеми живлення — 47°C;
  • дроселі зверху – 61°C;
  • дроселі збоку – 54°C.

Як бачимо, кількості та розмірів радіаторів цілком достатньо для ефективного охолодження компонентів плати.

MSI MAG B650 TOMAHAWK WIFI

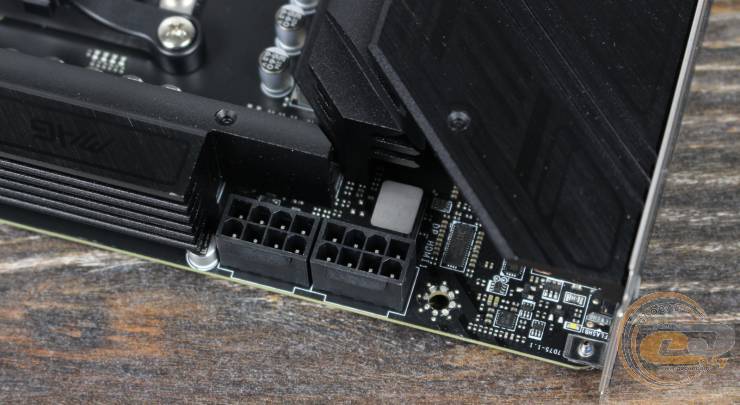

Живлення процесора реалізоване на базі двох 8-контактних роз'ємів ATX12V, що дозволяє нам використовувати навіть топові рішення лінійки AMD Ryzen 7000 без обмежень за енергоспоживанням.

Здійснюється воно за 12+2+1-фазною схемою для обчислювальних ядер і додаткових вузлів з показником номінального струму до 80 А.

MSI MAG B650 TOMAHAWK WIFI

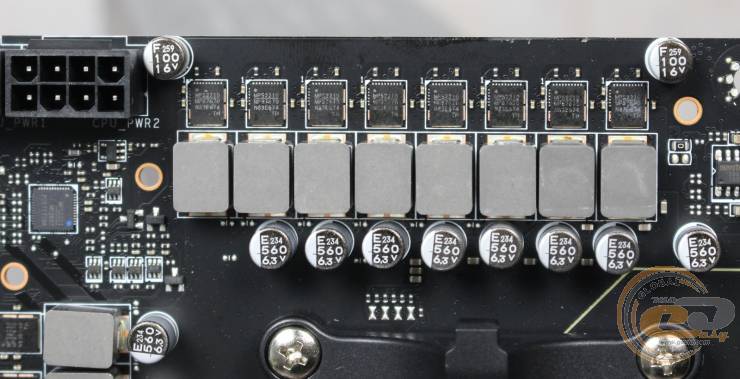

Елементна база плати складається з твердотільних конденсаторів, феритових дроселів та мікросхем MPS2210 (MP87670) від Monolithic Power Systems.

MSI MAG B650 TOMAHAWK WIFI

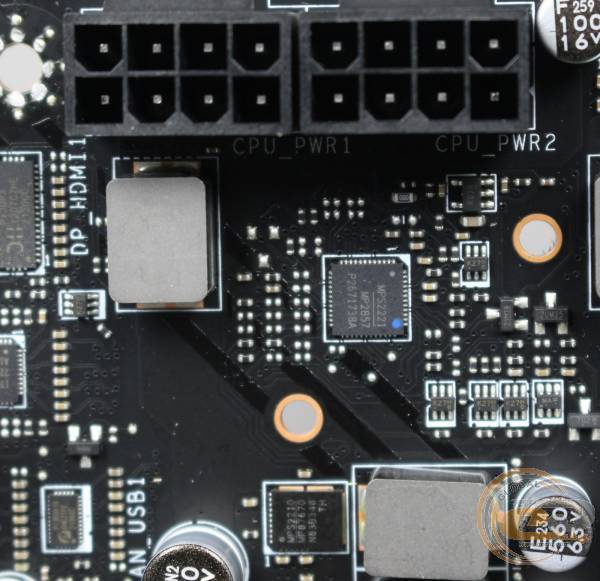

Підсистема живлення процесорних ядер керується ШІМ-контролером MPS2221 (MP2857) від Monolithic Power Systems. Ще дві фази відведено для SoC (iGPU). Використовуються елементи MPS2210 (MP87670) тієї самої компанії.

MSI MAG B650 TOMAHAWK WIFI

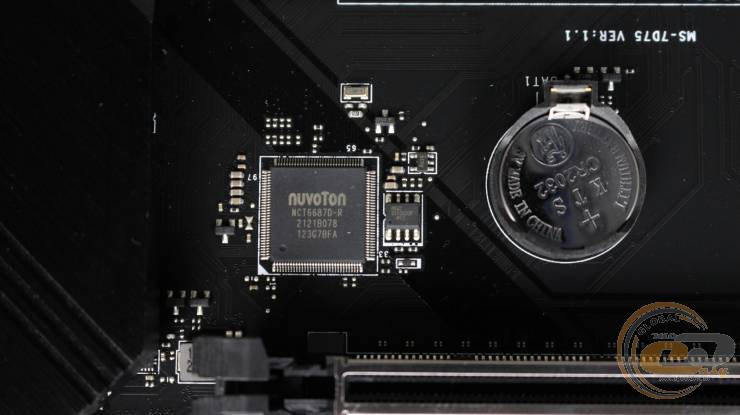

Мультиконтролер на платі представлений мікросхемою NUVOTON NCT6687D-R.

MSI MAG B650 TOMAHAWK WIFI

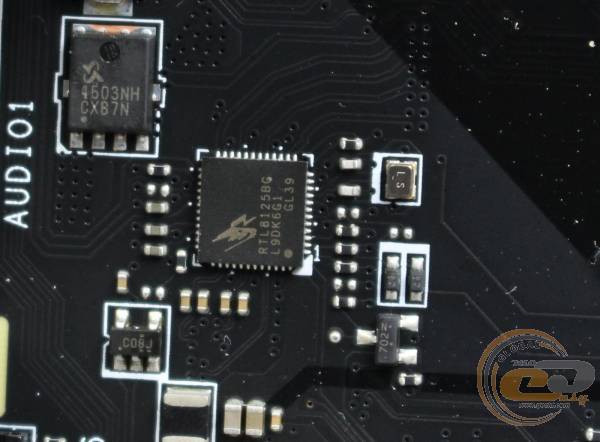

Підтримку мережевих з'єднань забезпечує LAN-контролер Realtek RTL8125BG, здатний передавати інформацію зі швидкістю до 2,5 Гбіт/с.

MSI MAG B650 TOMAHAWK WIFI

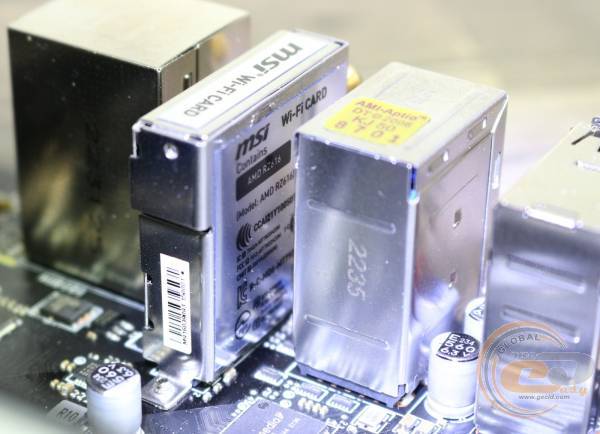

За роботу Wi-Fi та Bluetooth відповідає AMD Wi-Fi 6E RZ616 (Model: MT7922A22M) виробництва MediaTek.

MSI MAG B650 TOMAHAWK WIFI

MSI MAG B650 TOMAHAWK WIFI

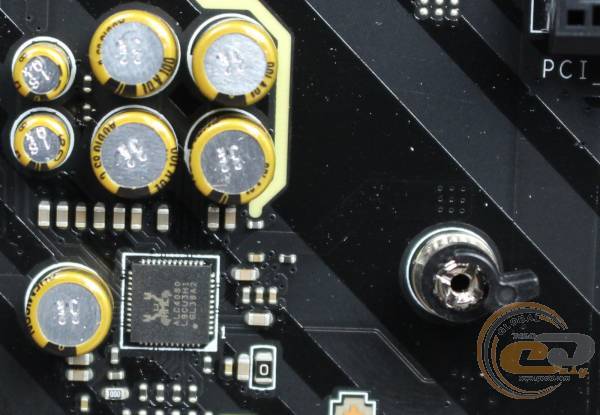

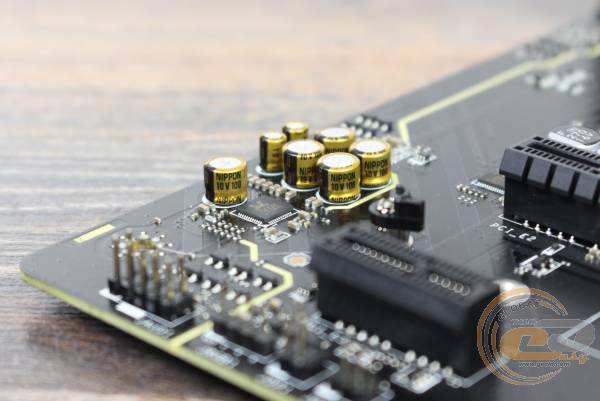

Зона аудіо відокремлена від основної частини текстоліту і представлена HDA-кодеком Realtek ALC4080 та аудіоконденсаторами. Кодек має десять каналів ЦАП, що підтримують одночасне 7.1-канальне відтворення, а також два канали незалежного стерео виходу (множинна потокова передача). Головна особливість полягає в тому, що цей кодек на материнській платі підключається через шину USB. Виробник обіцяє якість звуку студійного класу для максимально захоплюючого ігрового досвіду.

MSI MAG B650 TOMAHAWK WIFI

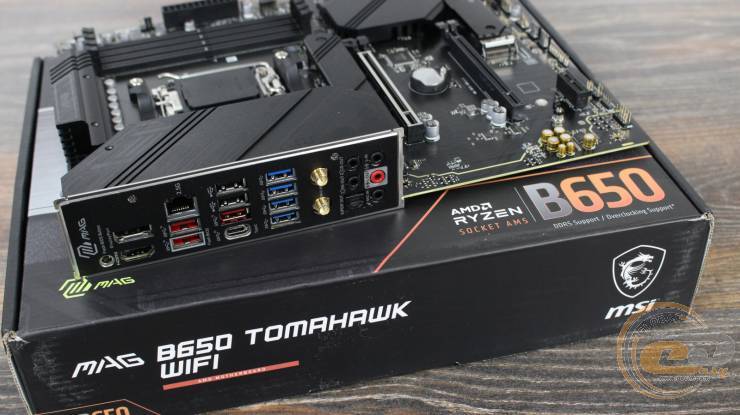

На інтерфейсну панель MSI MAG B650 TOMAHAWK WIFI виведені такі порти та кнопки:

  • 1 х кнопка оновлення BIOS;
  • 1 x HDMI 2.1;
  • 1 x DP Port 1.4;
  • 3 x USB 3.2 Gen2 (Type-A);
  • 1 x RJ45;
  • 1 x USB 3.2 Gen2x2 (Type-C);
  • 2 x USB 2.0;
  • 4 x USB 3.2 Gen1 (Type-A);
  • 2 x конектори антен WIFI;
  • 1 x Optical S/PDIF out;
  • 5 x аудіопорти.

Виробник заявляє підтримку сучасних бездротових інтерфейсів Wi-Fi 6 і Bluetooth 5.3. Для цього, у комплект постачання входять дві антени.

MSI MAG B650 TOMAHAWK WIFI

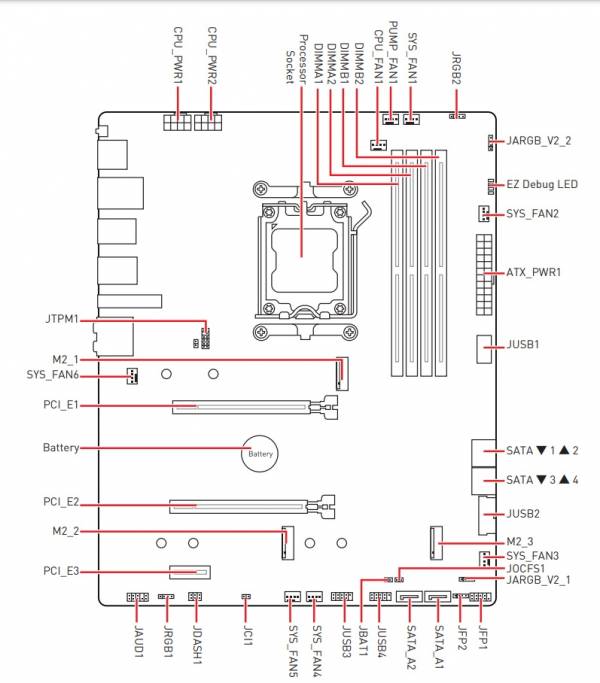

Також слід трохи розповісти про можливості реалізації активного охолодження. Плата має вісім 4-контактних роз’ємів з підтримкою ШІМ-регулювання швидкості. Один з них слугує для системи охолодження CPU, один призначений для під’єднання помпи, а шість інших — для корпусних вентиляторів.

UEFI BIOS

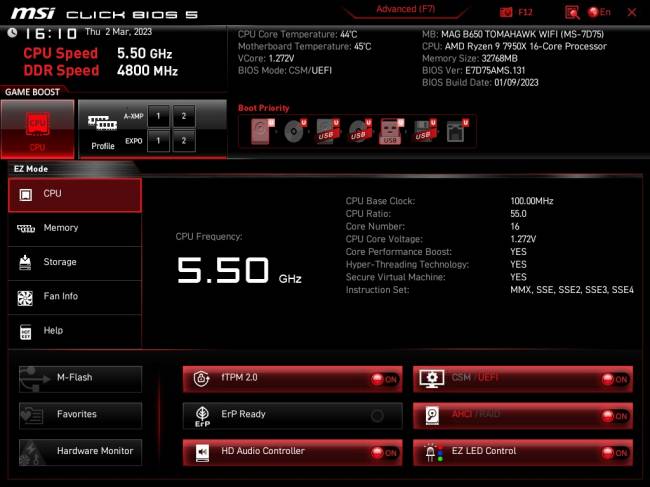

Материнська плата MSI MAG B650 TOMAHAWK WIFI використовує сучасний завантажувач MSI Click BIOS 5 на основі графічного інтерфейсу UEFI, який дозволяє здійснювати налаштування за допомогою миші. Функціональні можливості BIOS дозволяють не лише оптимально конфігурувати систему, налаштувати режими роботи кожного вентилятора, а й здійснювати розгін. Також маємо легкий доступ до вибору доступних XMP-профілів (незалежно від обраного спрощеного EZ Mode чи повноцінного Advanced Mode). Для моніторингу системної інформації можна використовувати спеціальну вкладку «Hardware Monitor» чи коротке зведення інформації у верхній частині вікна, яке буде відображатися при виборі будь-якого розділу.

MSI MAG B650 TOMAHAWK WIFI

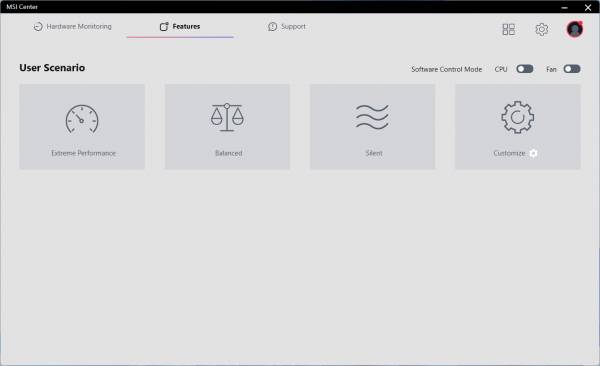

Також є можливість моніторингу системи та здійснення налаштувань безпосередньо із ОС за допомогою програми MSI Center.

Частоти процесора і пам’яті, та можливості розгону

MSI MAG B650 TOMAHAWK WIFI

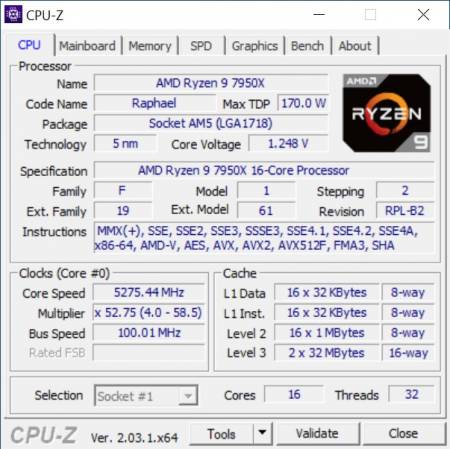

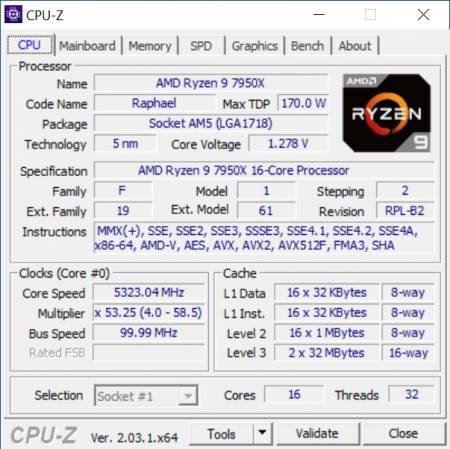

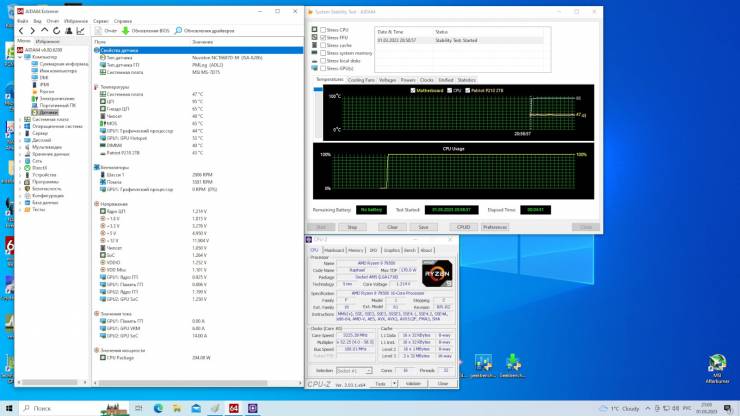

Під час стрес-тесту CPU-Z Stress Test без розгону частота зафіксувалася на стабільних 5,3 ГГц для усіх ядер при напрузі 1,278 В.

MSI MAG B650 TOMAHAWK WIFI

Більш вимогливий Stress FPU в тій же AIDA64 зменшив частоту та напругу на процесорі — 5,2 ГГц при 1,214 В, тротлінгу не було. Вся система при цьому споживала 335 Вт. Тестування проводилося всього 7 хвилин, адже процесор досягав 95°C вже через хвилину після початку тесту.

Модулі оперативної пам'яті DDR5-5200 Kingston FURY DDR5 KF552C40BBK2-32 (2 х 16 ГБ) під час тестування вдалося запустити на частоті XMP-профіля DDR5-5200 МГц. У той же час інший комплект DDR5-6000 Kingston FURY DDR5 KF560C36BBEAK2-32 (2 x 16 ГБ) стабільно працював на частоті EXPO-профіля 6000 МГц.

MSI MAG B650 TOMAHAWK WIFI

MSI MAG B650 TOMAHAWK WIFI

Настав час перевірити можливості розгону. Цього разу ми також використовували автоматичний розгін в BIOS. При цьому LLC було зафіксовано на рівні 5. Частота процесора в BIOS показувала 5,5 ГГц, але CPU-Z та системі не вдавалося зафіксувати зміну частоти. Напруга у свою чергу становила 1,36 В.

У той же час комплект DDR5-6000 Kingston FURY DDR5 KF560C36BBEAK2-32 (2 x 16 ГБ) запустився і стабільно працював на частоті 6200 МГц без зміни таймінгів. При збільшенні частоти до 6400 МГц та таймінгів до 38-39-39-81 система запускалась, але стрес-тест пам’яті вже не проходила.

Тестування

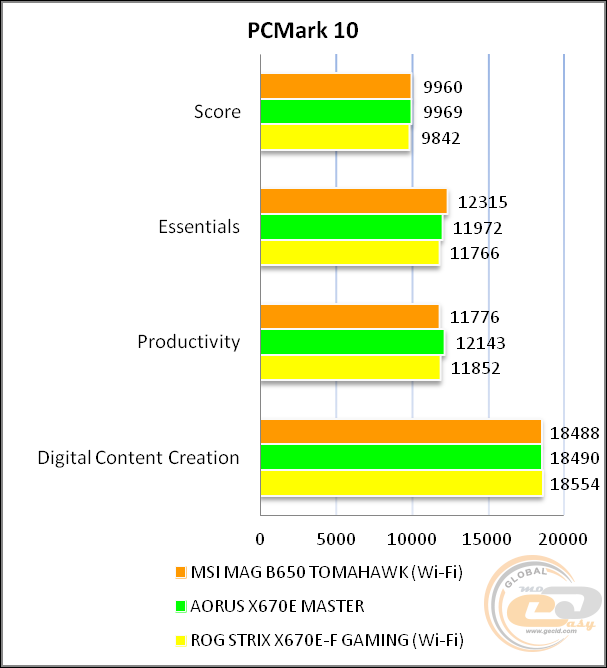

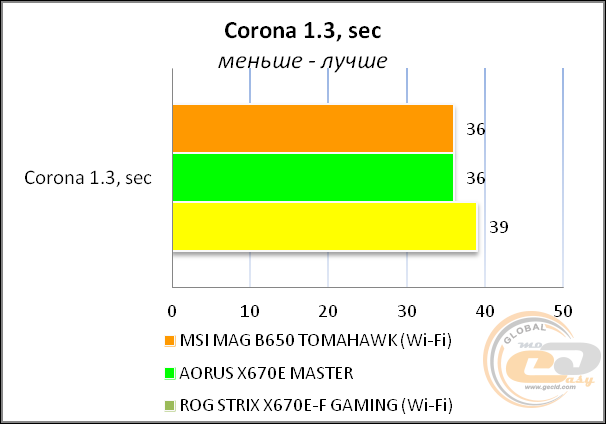

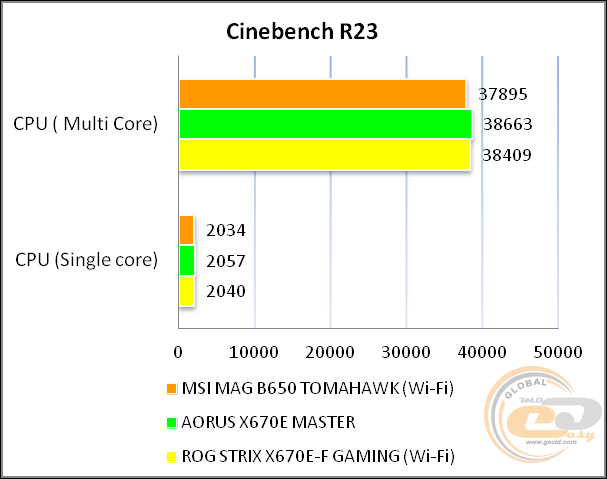

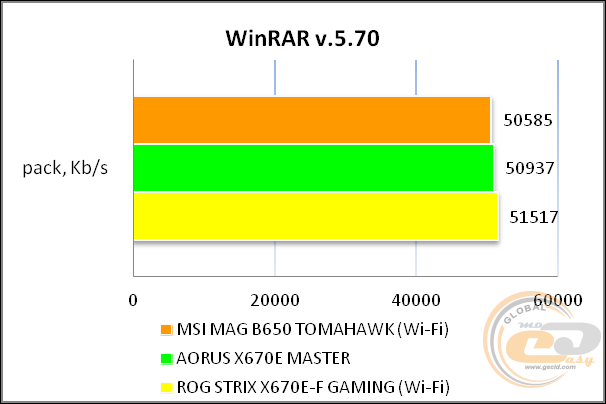

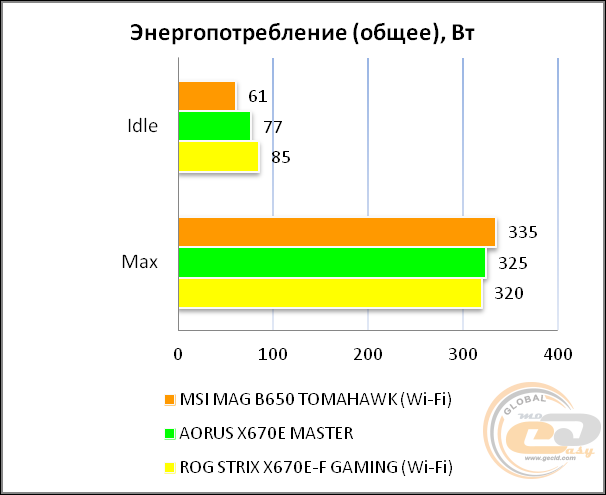

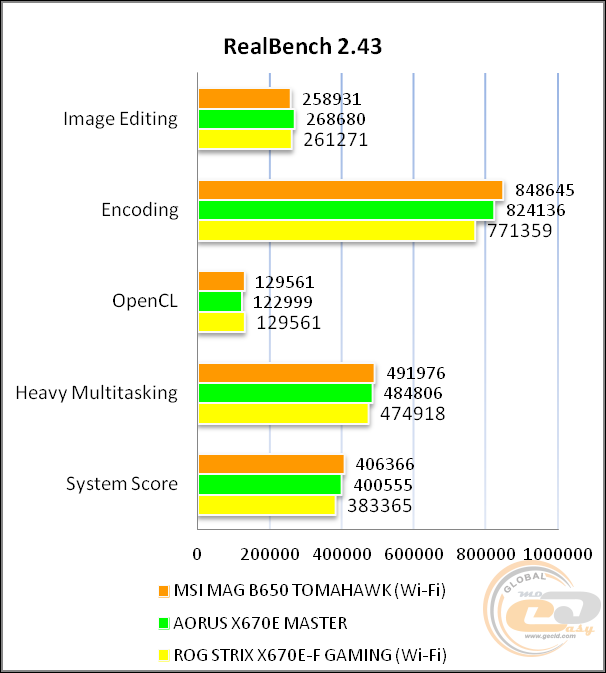

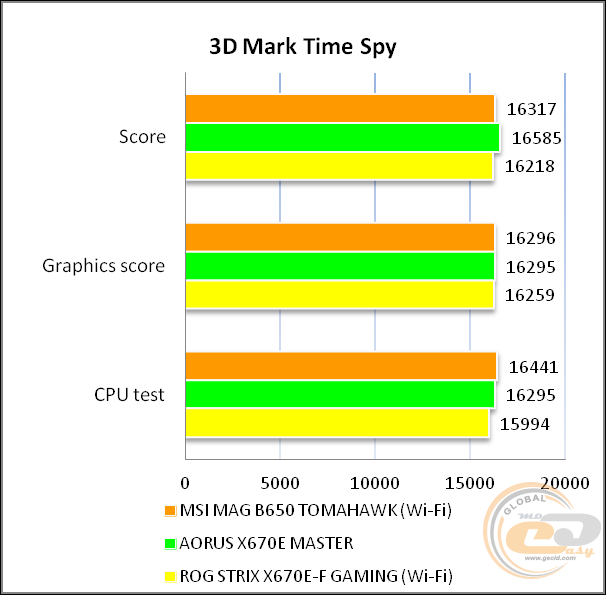

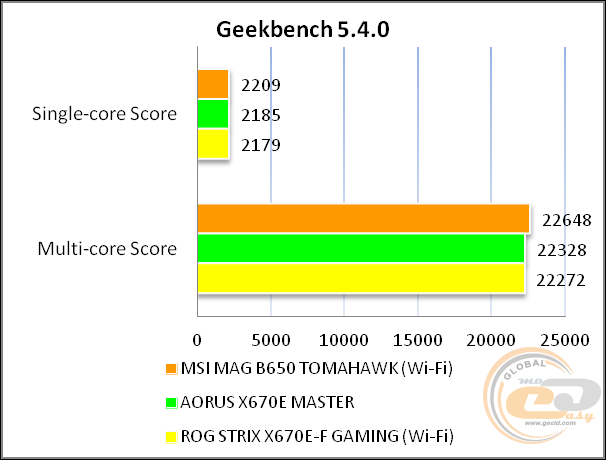

Для перевірки можливостей материнської плати MSI MAG B650 TOMAHAWK WIFI використовувалося таке обладнання:

Процесор

AMD Ryzen 9 7950X (Socket AM5, 16 ядер / 32 потоки, 4,5 ГГц — 5,7 ГГц, 170 Вт)

Кулер

be quite! PURE LOOP 360 mm

Оперативна пам’ять

2 x 16 ГБ DDR5-5200 Kingston FURY DDR5 KF552C40BBK2-32

2 x 16 ГБ DDR5-6000 Kingston FURY DDR5 KF560C36BBEAK2-32

Відеокарта

PowerColor Radeon RX 6800 16GB GDDR6 Red Dragon

SSD

Patriot P210, 2 TB

Блок живлення

DeepCool PM800D, 800W

MSI MAG B650 TOMAHAWK WIFI

MSI MAG B650 TOMAHAWK WIFI

MSI MAG B650 TOMAHAWK WIFI

MSI MAG B650 TOMAHAWK WIFI

MSI MAG B650 TOMAHAWK WIFI

MSI MAG B650 TOMAHAWK WIFI

MSI MAG B650 TOMAHAWK WIFI

MSI MAG B650 TOMAHAWK WIFI

MSI MAG B650 TOMAHAWK WIFI

MSI MAG B650 TOMAHAWK WIFI

MSI MAG B650 TOMAHAWK WIFI

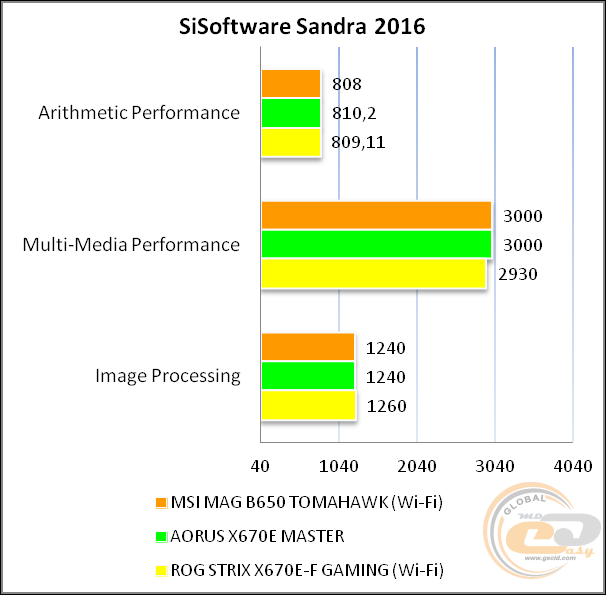

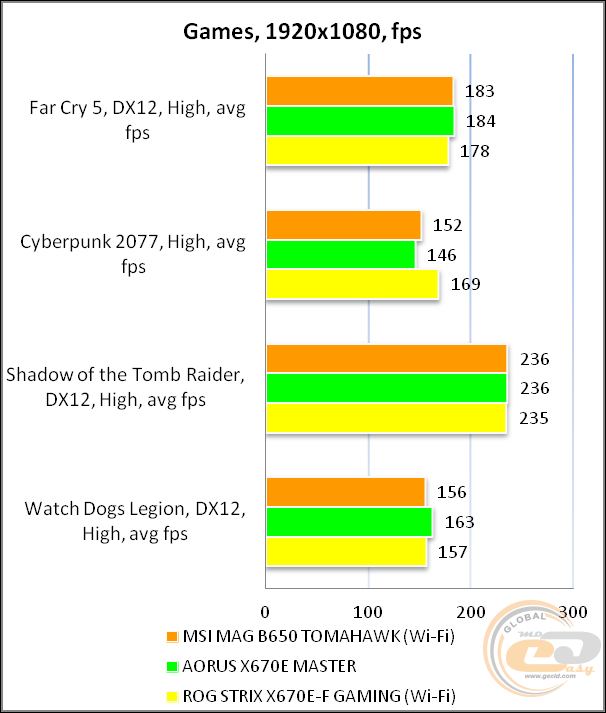

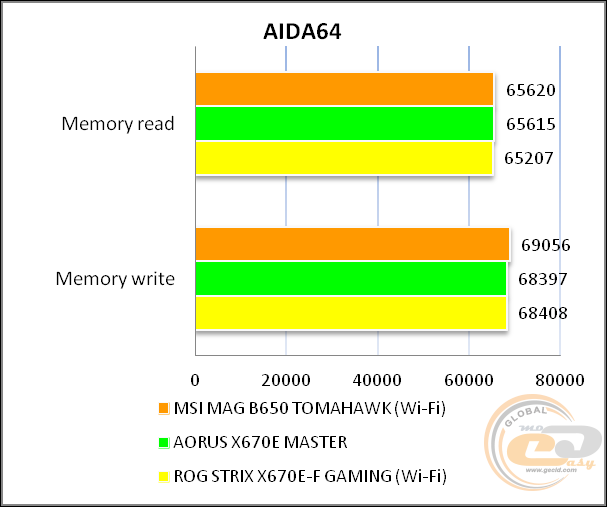

Система з материнською платою MSI MAG B650 TOMAHAWK WIFI добре впоралася з усіма проведеними тестами, а топовий 16-ядерний AMD Ryzen 9 7950X весь час працював стабільно. Не втомимося відзначати бездоганну роботу СРО be quite! PURE LOOP 360 mm.

Тестування звукового тракту на основі кодека Realtek ALC4080

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ

+0.02, -0.19

Дуже добре

Рівень шуму, дБ (А)

-95.0

Дуже добре

Динамічний діапазон, дБ (А)

95.0

Відмінно

Гармонійні викривлення, %

0.00191

Відмінно

Гармонійні викривлення + шум, дБ(A)

-86.9

Добре

Інтермодуляційне викривлення + шум, %

0.00552

Відмінно

Взаємопроникнення каналів, дБ

-93.5

Відмінно

Інтермодуляції на 10 кГц, %

0.00590

Відмінно

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ

+0.02, -0.18

Дуже добре

Рівень шуму, дБ (А)

-113.5

Відмінно

Динамічний діапазон, дБ (А)

113.2

Відмінно

Гармонійні викривлення, %

0.00192

Відмінно

Гармонійні викривлення + шум, дБ(A)

-91.1

Дуже добре

Інтермодуляційне викривлення + шум, %

0.00240

Відмінно

Взаємопроникнення каналів, дБ

-97.7

Відмінно

Інтермодуляції на 10 кГц, %

0.00261

Відмінно

Загальна оцінка



Дуже добре

 Звукова підсистема на основі кодека Realtek ALC4080 демонструє високу якість звуку — з такою навряд чи у когось з’явиться бажання докуповувати дискретну аудіокарту.

Підсумок

Материнська плата MSI MAG B650 TOMAHAWK WIFI дає можливість своєму потенційному покупцеві зібрати систему на платформі AM5 за цілком адекватну ціну. Адже вона має усе необхідне для комфортного її використання найближчі декілька років, а той самий PCI-E 5.0 тут і зараз потрібен далеко не кожному покупцю. Тим паче, що твердотільні накопичувачі з його підтримкою можна перерахувати на пальцях, а відеокарт взагалі ще не існує. Для задоволення усіх забаганок типового користувача платі достатньо підтримки PCI Express 4.0 для відеокарти та накопичувача, трьох роз’ємів M.2 для швидкісних накопичувачів та значної кількістю портів SATA. Для модулів ОЗП тут передбачені чотири слоти.

Материнська плата вийшла дуже практичною в усіх аспектах. Не у кожній материнській платі цього цінового сегменту можна зустріти Wi-Fi 6, 2.5G Ethernet, USB Type-C 2x2, а тут усе це є! Підсистема живлення без проблем справляється з Ryzen 7 7950X. При цьому маємо низькі температурні показники на радіаторах та дроселях.

У підсумку, MSI MAG B650 TOMAHAWK WIFI — дуже цікавий варіант, особливо якщо ви не бажаєте переплачувати за функціонал, який буде задіяний «колись у майбутньому» та шукаєте оптимальне відношення ціни до можливостей та якості кінцевого продукту.

Переваги:

  • більш «приближена до народу» ціна;
  • 15-фазна підсистема живлення процесора і якісна елементна база;
  • ефективне охолодження;
  • наявність кнопки оновлення BIOS;
  • 2,5-гігабітний LAN-контролер;
  • підтримка бездротових інтерфейсів Wi-Fi 6 в трьох діапазонах / Bluetooth 5.3;
  • наявність трьох слотів M.2 та шести роз’ємів SATA III;
  • підсилений слот для відеокарти;
  • вісім конекторів для під’єднання вентиляторів та СРО;
  • якісна аудіопідсистема;
  • щедрий набір портів на інтерфейсній панелі.


Автор: Іван Моргун

Висловлюємо подяку компанії MSI за надану для тестування материнську плату.
