Огляд материнської плати GIGABYTE Z690 AORUS PRO: перехід до нової ери

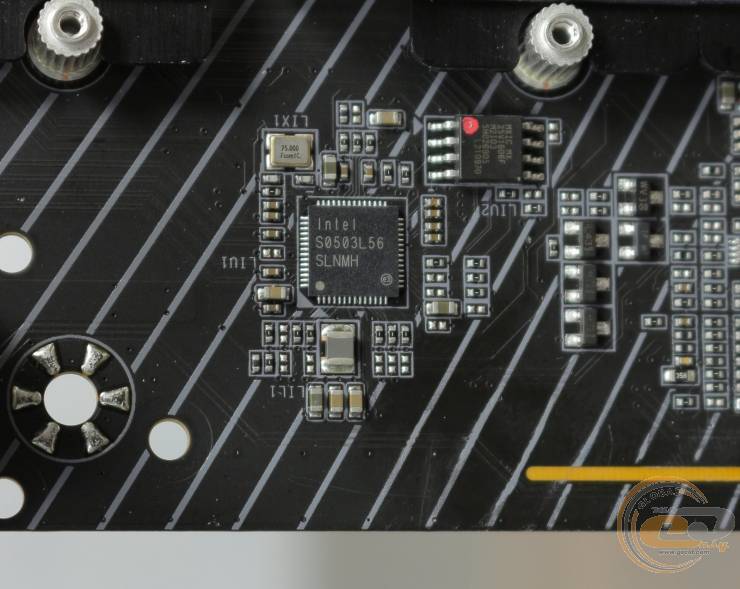

Реалізація дротового LAN-підключення покладено на контролер Intel I225-V (SLNMH). Він підтримує режими 10/100/1000/2500 Гбіт/с. У дорожчих моделях використовується 10-гігабітний контролер.

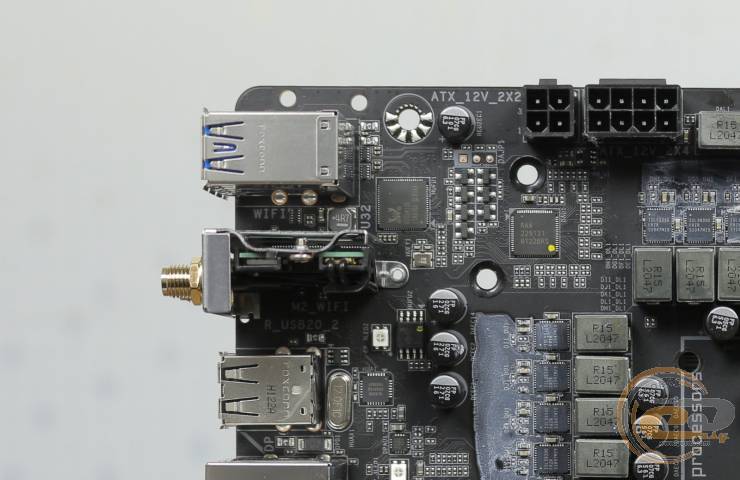

Ще однією вагомою перевагою плати Gigabyte Z690 AORUS PRO є модуль Intel Wi-Fi 6 AX200. Він реалізує підтримку стандартів Bluetooth 5.2 та 802.11a/b/g/n/ac/ax у двох частотних діапазонах (2,4 та 5 ГГц). При використанні стандарту Wi-Fi 6 (802.11ax) застосовуються широкі 160-мегагерцові канали, а загальна пропускна здатність досягає 2,4 Гбіт/с. На жаль, підтримка Wi-Fi 6E дісталася дорожчим платам.

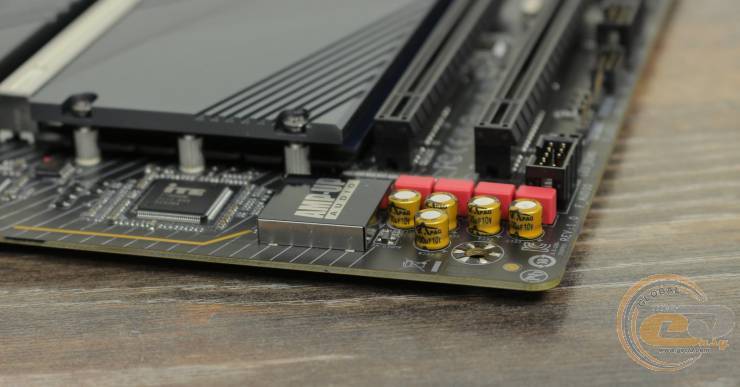

Аудіопідсистема побудована на базі нового 8-канального кодека Realtek ALC4080. Разом з ним працюють полімерні аудіокондесатори APAQ та плівкові WIMA. Звуковий тракт ізольований від впливу інших компонентів.

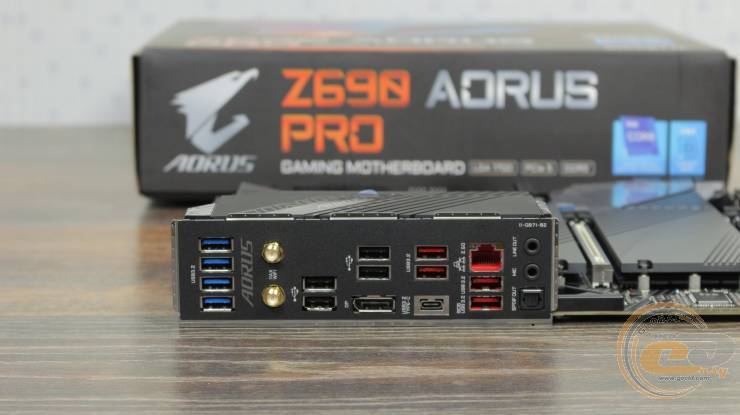

Набір зовнішніх інтерфейсів містить:

• 1 x USB 3.2 Gen 2x2 Type-C
• 4 x USB 3.2 Gen 2 Type-A (з червоною підкладкою)
• 4 x USB 3.2 Gen 1 Type-A (з синьою підкладкою)
• 4 x USB 2.0
• 1 x DisplayPort
• 1 x RJ-45
• 1 x Optical S/PDIF Out
• 2 x 3,5-мм аудіо
• 2x роз'єм SMA для антени модуля Wi-Fi (2T2R)

Якщо захочете використовувати кнопку Q-Flash Plus для оновлення прошивки BIOS без встановлення процесора, оперативної пам'яті та відеокарти, то флешку необхідно підключити до нижнього порту BIOS USB 3.2 Gen 2 Type-A.

Власників багатоканальної акустики засмутить наявність лише двох 3,5 мм аудіопортів. Саме тому нам і не вдалося протестувати звуковий тракт.

Можливості організації охолодження на платі GIGABYTE Z690 AORUS PRO представлені вісьмома 4-контактними колодками FAN. Дві з них призначені для процесорного кулера, чотири використовуються для системних вентиляторів та ще два підходять для водоблоків та системних вентиляторів. Але поділ умовний, адже завдяки технології Smart Fan 6 всі ці колодки можуть використовуватись під вентилятори та СВО.

UEFI BIOS

Новинка використовує UEFI BIOS з широкими функціональними можливостями та приємним інтерфейсом. Кнопка F2 перемикає режими роботи: Easy та Advanced. Перший підійде новачкам та невибагливим користувачам, адже він виводить усю базову інформацію на одному екрані.

Другий призначений для більш тонкого налаштування системи та розгону. Дуже корисною може стати вкладка Favorites: на неї можна винести параметри, що часто використовуються, для швидкого доступу. А у правій частині екрана постійно відображається блок моніторингу ключових параметрів процесора та оперативної пам'яті.

Можливості розгону

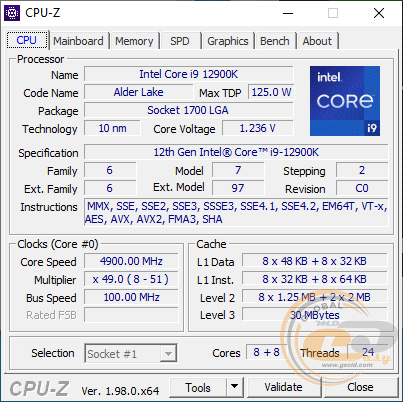

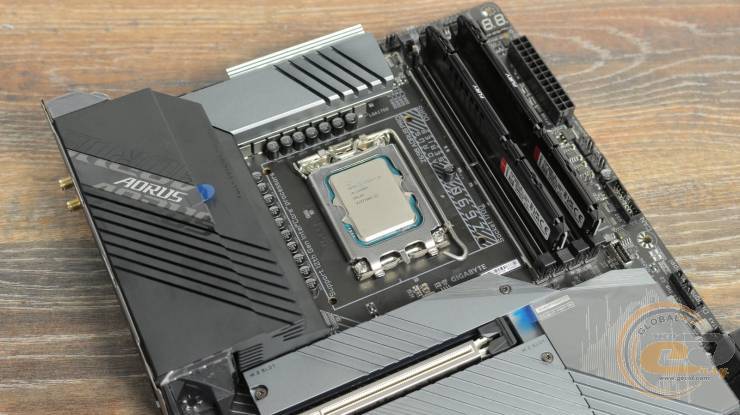

Для тестування та розгінних експериментів використовували топовий процесор Intel Core i9-12900K. Він має у своєму складі 8 продуктивних ядер P-cores (архітектура Golden Cove) у 16 ​​потоків та 8 енергоефективних ядер E-cores (архітектура Gracemont) у 8 потоків. У номінальному режимі утиліта CPU-Z фіксує частоту P-cores на рівні 4,9 ГГц при напрузі 1,236.

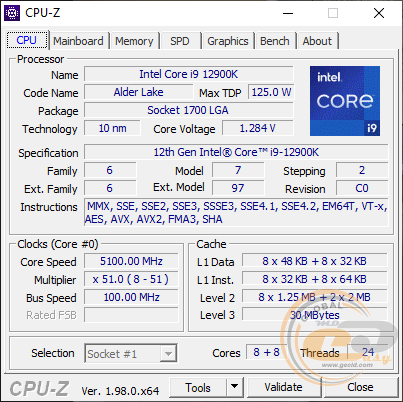

Запускаємо бенчмарк Cinebench R23 в однопотоковому режимі, і CPU-Z успішно рапортує про досягнення максимальної паспортної частоти 5,1 ГГц для одного ядра при напрузі 1,284 В.

У простої частота процесора знижується до 400 МГц при напрузі 0,72 У.

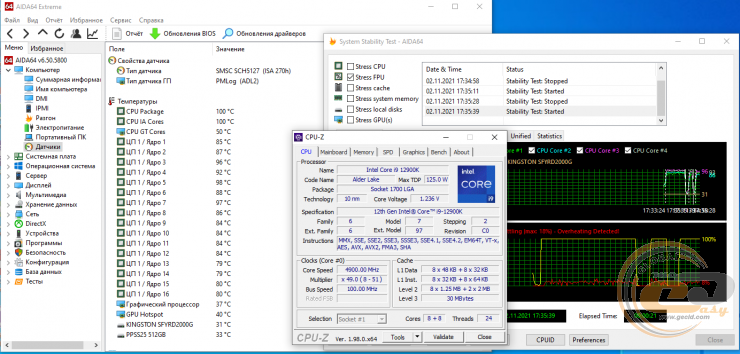

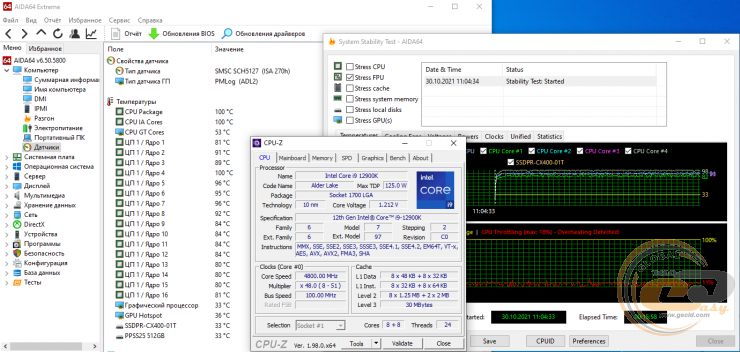

Intel Core i9-12900K вимагає хорошого охолодження. Повітряного кулера Noctua NH-U12A йому важко. При запуску стрес-тесту FPU в AIDA64 частота ядер спочатку тримається на позначці 4,9 ГГц при напрузі 1,36 В. Енергоспоживання системи досягає 347 Вт.

Через 1-2 хвилини частота знижується до 4,8 ГГц при напрузі 1,212 В. Енергоспоживання падає до 335 Вт.

Тротлінг з'являється майже відразу після запуску стрес-тесту FPU. Спочатку він коливається не більше за 10%, а потім підвищується до 15%. Температура процесора сягає 100°С.

З розгоном Intel Core i9-12900K допомогла материнська плата. Першим у BIOS активували режим "Gaming". Після цього процесор близько 10 секунд працює на частоті 4,9 ГГц при напрузі 1236 В. Загальна потужність споживання стенду досягає 371 Вт. Потім ЦП сповільнюється до 4,8 ГГц із падінням напруги до 1,2 Ст.

Другий оверклокерський профіль у BIOS ("Advanced") демонструє схожу картину, з тією лише різницею, що прискорення досягає 5 ГГц і триває близько 30 секунд, а напруга піднімається до 1,272 В. Після цього частота знову падає до 4,8 ГГц.

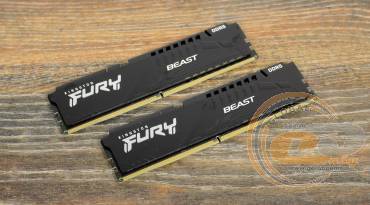

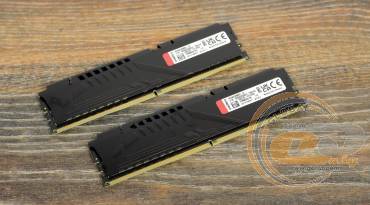

З тестом та розгоном оперативної пам'яті допоміг 32-гігабайтний комплект DDR5-4800 Kingston FURY Beast DDR5 (KF548C38BBK2-32), який можна придбати в Україні за ціною від 7999 грн.

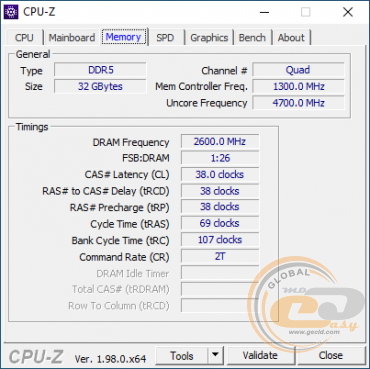

У номінальному режимі він без проблем стартує на заявленій частоті DDR5-4800 із таймінгами 38-38-38-69. Нам вдалося його прискорити до DDR5-5200 без зміни таймінгів та підняття напруги.

Тестування

Для перевірки можливостей материнської плати GIGABYTE Z690 AORUS PRO використовувалося таке обладнання:

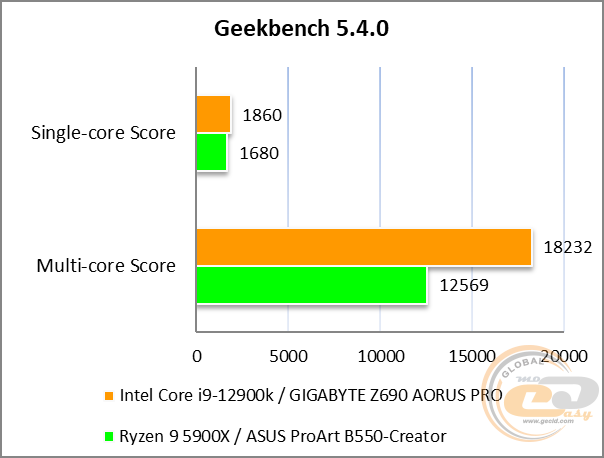

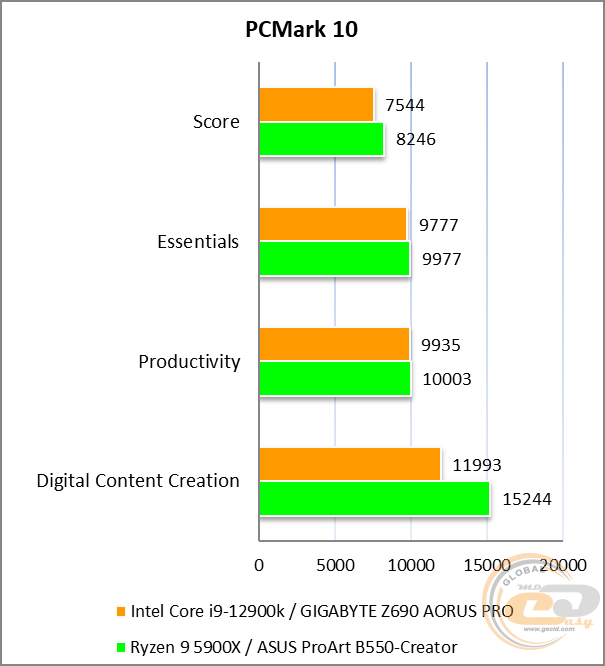

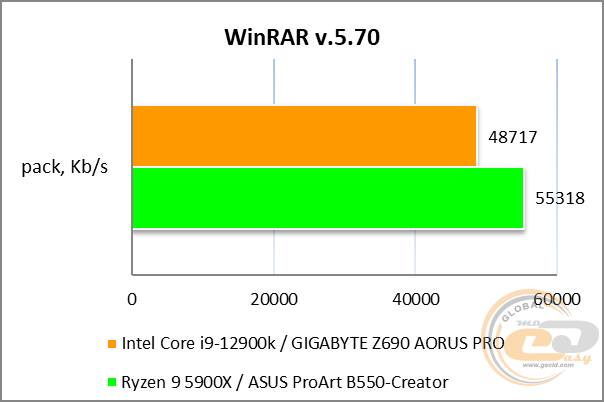

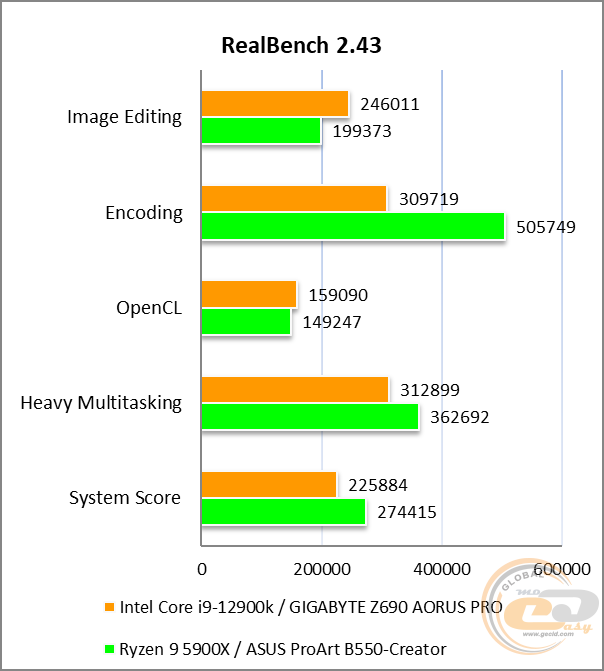

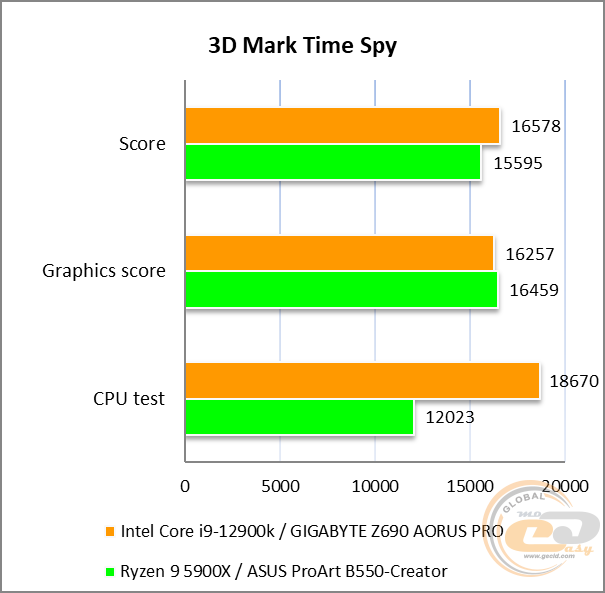

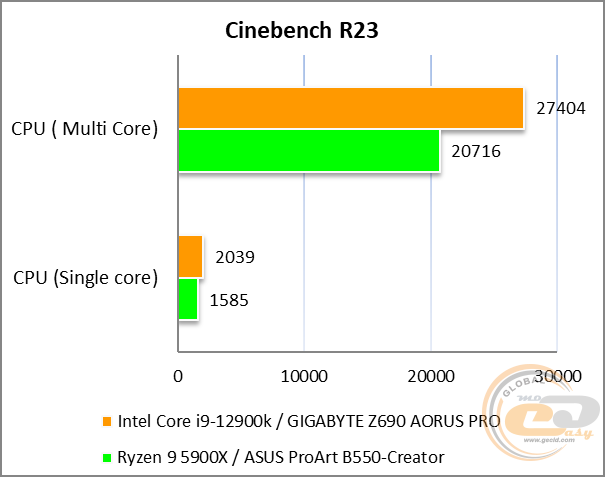

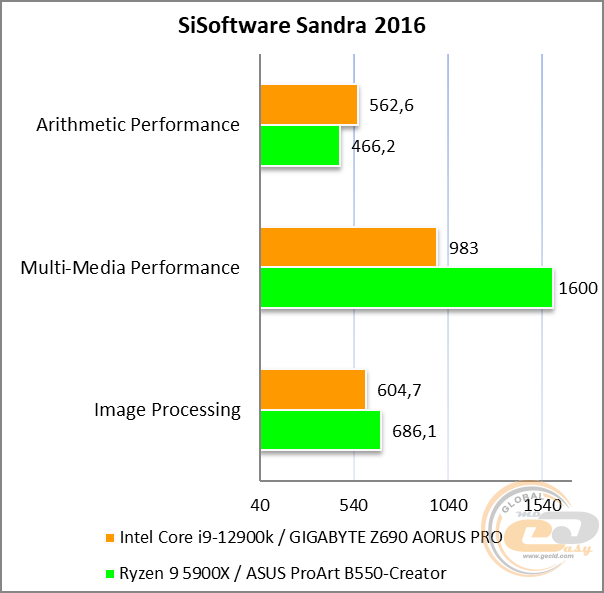

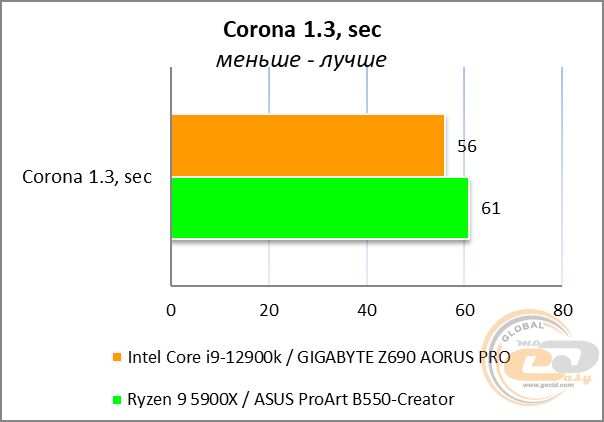

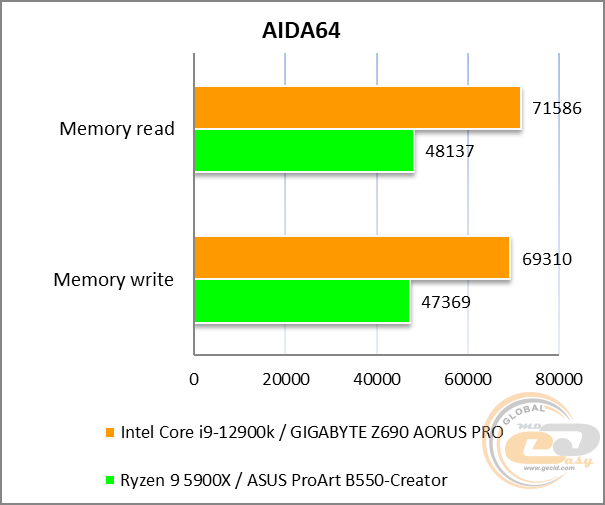

Для наочності ми вирішили порівняти систему на базі Intel Core i9-12900 + GIGABYTE Z690 AORUS PRO з результатами зв'язки Ryzen 9 5900 + ASUS ProArt B550-Creator. У Windows 10 домінування нової платформи Intel не є абсолютним. Наприклад, у двох із трьох тестів SiSoftware Sandra 2016 платформа AMD показує вищі результати. У WinRAR, PCMark 10 та деяких інших бенчмарках попереду також Socket AM4. Безперечною є лише перевага Intel у Cinebench R23 та в AIDA64 за рахунок переходу на новий стандарт пам'яті.

Можливо, причина криється у новій гібридній архітектурі. У майбутньому розробники бенчмарків та програм краще оптимізують свої проекти під неї, і картина зміниться.

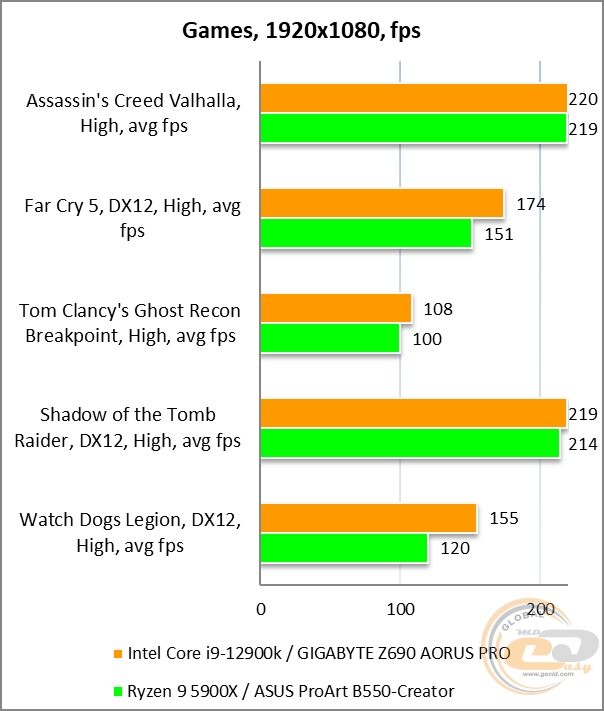

В іграх нова платформа в середньому видає на 11% більше від FPS. Особливо велику перевагу бачимо у Far Cry 5 та Watch Dogs Legion.

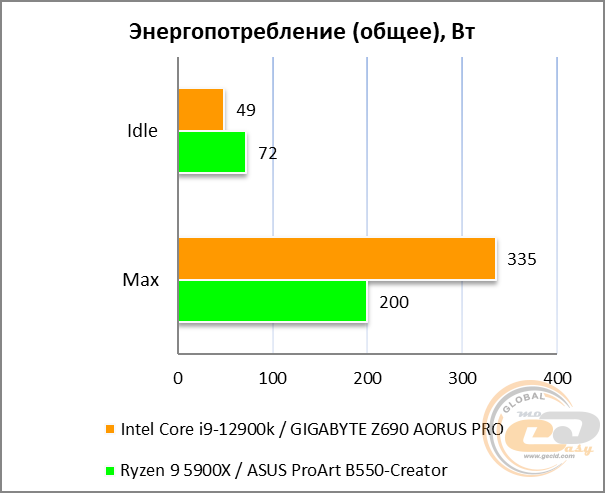

Максимальне енергоспоживання тестової системи досягло 335 Вт, що на 67,5% вище за показники зв'язки з Ryzen 9 5900X. А ось у простої лідери виходити збірка з Intel Core i9-12900K - позначається перехід на енергоефективні ядра.

Що ж до материнської плати GIGABYTE Z690 AORUS PRO, то до неї претензій немає: елементна база підібрана якісно і BIOS налаштований добре.

Підсумок

В останні роки компанія AMD була двигуном прогресу у десктопному сегменті. Саме Socket AM4 першою отримала підтримку PCIe 4.0 та гарантувала стабільну роботу на вищих частотах оперативної пам'яті DDR4. З виходом процесорів Intel Core 12-го покоління та платформи Socket LGA1700 компанія Intel перехопила ініціативу. Вона першою реалізувала підтримку в мейнстрім-сегменті інтерфейсу PCIe 5.0 та пам'яті DDR5. Можна, звичайно, сперечатися на тему «чи так вони потрібні пересічному користувачеві», але факт залишається фактом – AMD перейшла в роль наздоганяючого в технологічності своєї платформи.

Як і будь-який старт абсолютно нової архітектури (а в даному разі відразу двох), не обійшлося без нюансів. Перший стосується реалізації 2-канального режиму: модулі пам'яті необхідно встановлювати в суворо позначені виробником плати слоти. І не можна використовувати планки різного обсягу. Згодом це виправлять, але поки що так.

Другий аспект стосується продуктивності в бенчмарках - далеко не всі оптимізовані під новий дизайн процесорів, тому на старті домінування Socket LGA1700 не є абсолютним. Хоча в іграх система з Intel Core i9-12900K вже видає вищі показники. Однак можливі проблеми із запуском проектів із захистом DRM. Знову ж таки, з часом це виправлять.

У результаті Socket LGA1700 є більш технологічною та швидкою платформою, ніж Socket AM4. З іншого боку, вона дорожча, ненажерлива і гаряча. Тут самі вирішуйте, що вам важливіше.

І ще кілька слів про тестову материнську плату GIGABYTE Z690 AORUS PRO. Вона привертає увагу своїм «броньованим» дизайном і має гідні функціональні можливості. Інженери чудово попрацювали над усіма її аспектами: посилили підсистему живлення та охолодження, DIMM-слоти та роз'єм PCIe 5.0 x16. Дискова підсистема містить чотири слоти M.2 з подвійними радіаторами, а мережеві можливості представлені 2,5-гігабітним LAN-контролером і модулем Wi-Fi 6 + Bluetooth 5.2. У наборі зовнішніх інтерфейсів для повного щастя не вистачає лише Thunderbolt 4.

GIGABYTE Z690 AORUS PRO чудово позиціонується у своїй модельній низці. Вона має все необхідне для створення потужної ігрової системи або робочої станції, і при цьому ви не переплачуєте за топові можливості на зразок 10-гігабітного LAN-контролера або модуля Wi-Fi 6E, які вам, можливо, і не знадобляться. Засмутила лише наявність двох 3,5-мм аудіопортів. Через це не змогли протестувати аудіотракт із новим кодеком Realtek ALC4080.

У результаті GIGABYTE Z690 AORUS PRO є сильним зовнішнім та внутрішнім конкурентом завдяки гарному поєднанню дизайну та можливостей. Також GIGABYTE підготувала аналогічну модель із підтримкою пам'яті DDR4 для більш простого переходу на нову платформу.

Переваги:

• 16+2+1-фазна підсистема живлення з мікросхемами 90A Smart Power Stage та тантал-полімерними конденсаторами
• ефектна система охолодження процесора, чіпсету та накопичувачів M.2
• наявність чотирьох слотів M.2 Socket 3 із підтримкою PCIe 4.0
• наявність слота PCIe 5.0 x16 із посиленою конструкцією
• використання DIMM-слотів із посиленою конструкцією
• 2,5-гігабітний LAN-контролер
• модуль Intel Wi-Fi 6 з максимальною пропускною здатністю 2400 Мбіт/с та підтримкою Bluetooth 5.2
• якісна аудіопідсистема з кодеком Realtek ALC4080
• підтримка LED-підсвічування RGB Fusion 2.0
• наявність інструментів для комфортного оверклокінгу
• гарний набір зовнішніх та внутрішніх інтерфейсів
• можливість зручного оновлення прошивки BIOS за допомогою технології Q-Flash Plus
• функціональна прошивка BIOS з приємним та інформативним інтерфейсом

Особливості:

• всього два 3,5-мм аудіопорти

Автор: Сергій Буділовський
Переклад: Лілія Масюк

Висловлюємо подяку компанії GIGABYTE за надану для тестування материнську плату.
