Огляд материнської плати GIGABYTE Z690 AORUS PRO: перехід до нової ери

04-11-2021

27 жовтня Intel офіційно представила десктопні процесори 12-го покоління Intel Core (Alder Lake-S) та топовий чіпсет Intel Z690 під нову платформу Socket LGA1700. До продажу вони надійшли з 4 листопада. І сьогодні ж закінчилося ембарго на публікацію оглядів щодо нових продуктів.

GIGABYTE Z690 AORUS PRO

Ця лінійка вийшла цікавою та революційною. Уперше в десктопному сегменті з'явилися процесори із двома типами ядер на одному кристалі: продуктивні (P-cores) на базі архітектури Golden Cove та енергоефективні (E-cores) на базі Gracemont. Рух у цьому напрямі Intel розпочала разом із мобільною лінійкою Lakefield. Саме вона вперше отримала два типи ядер завдяки Intel Hybrid Technology. Але ця серія вже відправлена ​​на відпочинок, а 12 покоління Intel Core тільки починає свою ходу.

GIGABYTE Z690 AORUS PRO

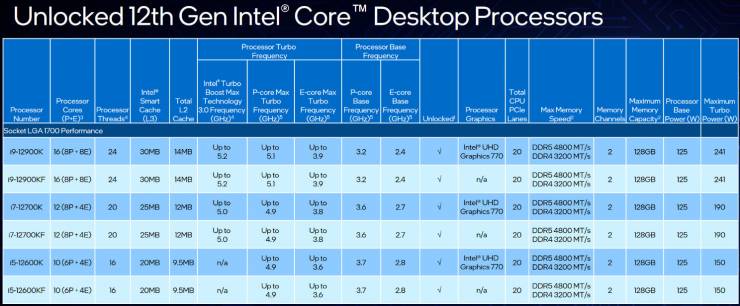

Щоправда, не всі нові представники сімейства Alder Lake-S отримають два типи ядер – це лише більш продуктивні і дорогі моделі. Про ці та інші подробиці ми поговоримо в окремому огляді. А зараз приділимо увагу новому топовому чіпсету Intel Z690.

GIGABYTE Z690 AORUS PRO

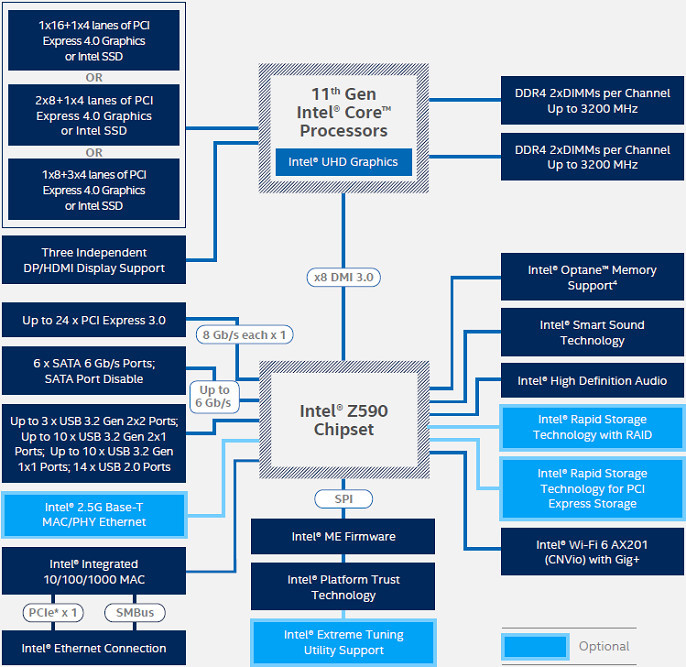

Intel Z590

GIGABYTE Z690 AORUS PRO

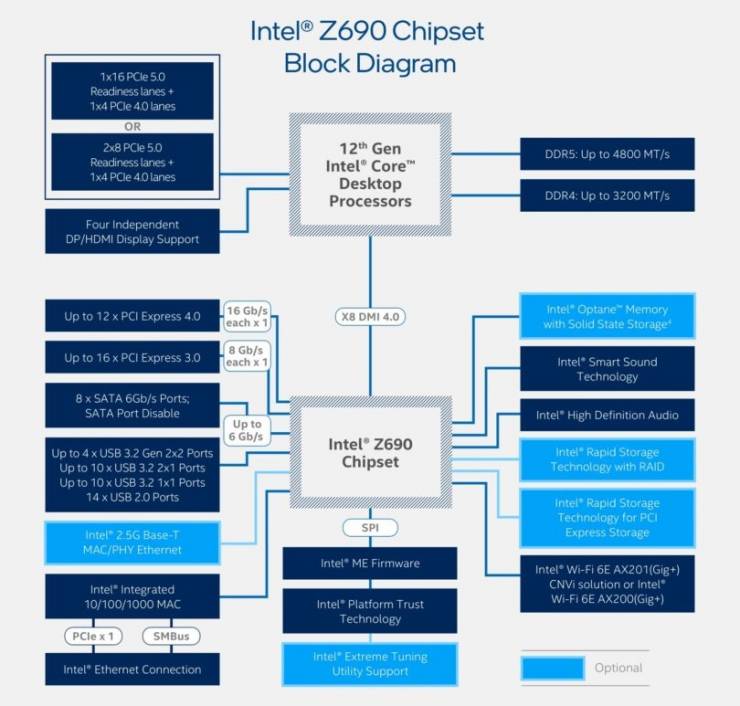

Intel Z690

Уважно дивимося на блок-діаграми та виділяємо ключові відмінності. Для зв'язку чіпсета та процесора в Intel Z590 використовується 8 ліній інтерфейс DMI 3.0, представленого у далекому 2015 року. Пропускна спроможність кожної лінії становить 8 ГТ/с (гігантзакцій за секунду). Intel Z690 перейшов на шину DMI 4.0 із подвоєною пропускною спроможністю кожної лінії (16 ГТ/с).

GIGABYTE Z690 AORUS PRO

Другий цікавий момент – чіпсетні лінії PCIe. У активі попередника максимум 24 PCIe 3.0. Новинка отримала 12 PCIe 4.0 та 16 PCIe 3.0. Інженери-проектувальники можуть використовувати їх на власний розсуд. Наприклад, у топових платах GIGABYTE 12 ліній PCIe 4.0 слугують реалізації трьох інтерфейсів M.2 Socket 3.

GIGABYTE Z690 AORUS PRO

Додайте до цього 20 процесорних ліній: 16 PCIe 5.0 під відеокарту та 4 PCIe 4.0 під ще один SSD, і ми отримуємо швидку платформу з широкими функціональними можливостями.

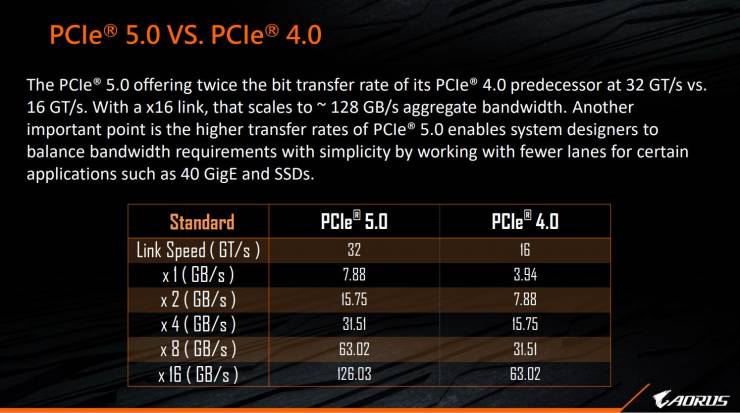

Нагадаємо, що пропускна здатність однієї лінії PCIe 3.0 становить майже 2 ГБ/с (1,97 ГБ/с, якщо точно). У PCIe 4.0 вона підвищується до ~4 ГБ/с (3,94 ГБ/с), а PCIe 5.0 – до ~8 ГБ/с (7,88 ГБ/с).

Йдемо далі. Максимальна кількість портів SATA 6 Гбіт/с у Intel Z690 збільшилася з 6 до 8, а USB 3.2 Gen 2x2 (20 Гбіт/с) – з 3 до 4. І якщо Intel Z590 підтримував конфігурацію RAID тільки для накопичувачів SATA, новинка може об'єднувати у масиви навіть PCIe SSD.

GIGABYTE Z690 AORUS PRO

GIGABYTE Z690 AORUS PRO

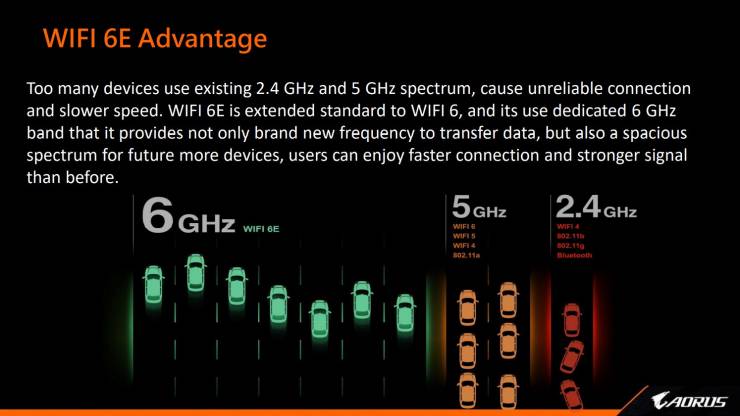

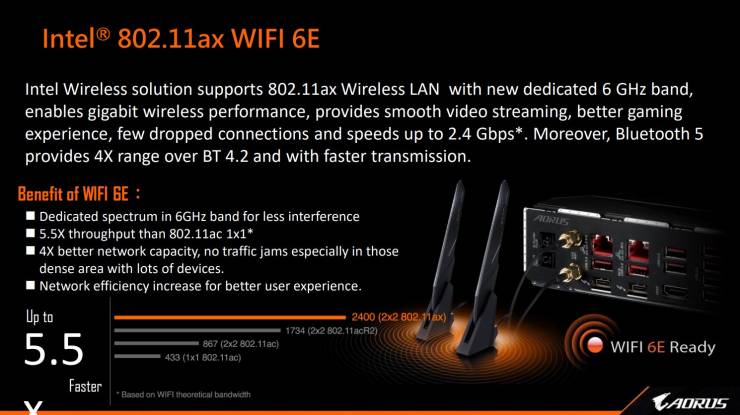

І ще одна важлива перевага нового чіпсету – підтримка стандарту Wi-Fi 6E. Це розширена версія Wi-Fi 6 з підвищеною пропускною здатністю. Wi-Fi 6E першим отримав підтримку діапазону 6 ГГц із 14 додатковими каналами шириною 80 МГц та 7 додатковими каналами шириною 160 МГц. Тобто новий стандарт краще справляється із підключенням більшої кількості пристроїв та обміном великими обсягами даних. А ось з подоланням фізичних перешкод у нього не дуже добре: більш-менш товста стінка є суттєвою перепоною на шляху передачі сигналу.

GIGABYTE Z690 AORUS PRO

Насамкінець згадаємо про ще одну важливу перевагу платформи Socket LGA1700, яка на пряму не стосується чіпсету – про підтримку нового стандарту оперативної пам'яті DDR5. Контролер ОЗП, як і раніше, знаходиться в процесорі. Intel реалізувала підтримку двох стандартів – DDR4 та DDR5 для простоти оновлення. Тобто ви можете використовувати існуючі планки DDR4 у своєму новому ПК або відразу перейти на новий стандарт. Усе залежить від реалізації цієї підсистеми у конкретній материнській платі

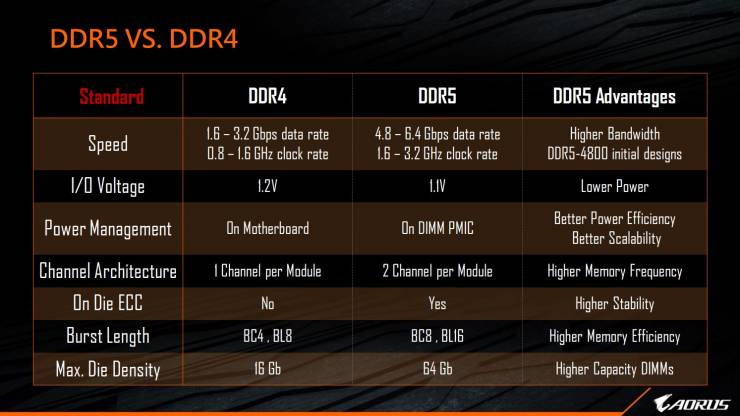

Які ж переваги DDR5? Ось лише ключові з них:

  • більш висока пропускна здатність
  • менша робоча напруга
  • схема управління живленням (PMIC) «переїхала» з материнської плати на модулі пам'яті для більшого контролю та більш тонкого підстроювання напруг, що також покращує розгінний потенціал
  • наявність двох 32-бітових підканалів на кожен модуль замість одного для покращення ефективності їх роботи
  • наявність ECC на кристалі (ODECC) для покращення стабільності роботи оперативної пам'яті при підвищених частотах
  • збільшена максимальна ємність ядра з 16 до 64 Гбіт дозволяє створювати модулі більшого об'єму.

Відразу ж уточнимо момент з ECC-корекцією. Вона працює лише у зв'язці із серверними процесорами. Тому в мейнстрім-сегменті пам'ять працюватиме в режимі non-ECC.

GIGABYTE Z690 AORUS PRO

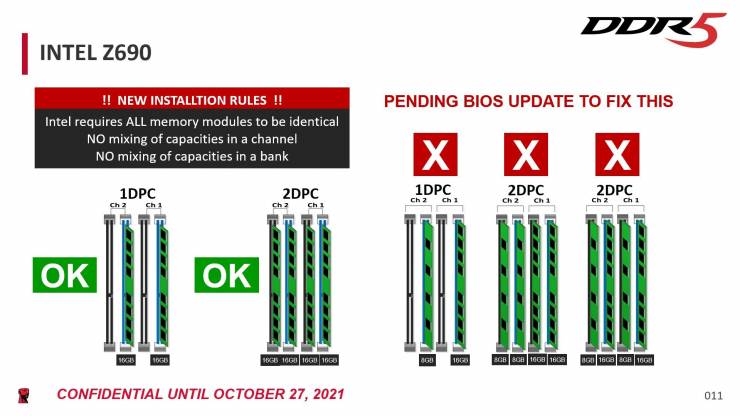

Є ще один цікавий нюанс, про який ми дізналися із презентації компанії Kingston. Виявляється, що для реалізації 2-канального режиму Intel потребує встановлення ідентичних модулів. Змішувати обсяги не можна. Наприклад, заборонено встановлювати в один канал пару 8-гігабайтних модулів, а в другому – пару 16-гігабайтних. Цю проблему в майбутньому виправлять за допомогою оновлення BIOS. А поки що її потрібно враховувати при збірці ПК.

GIGABYTE Z690 AORUS PRO

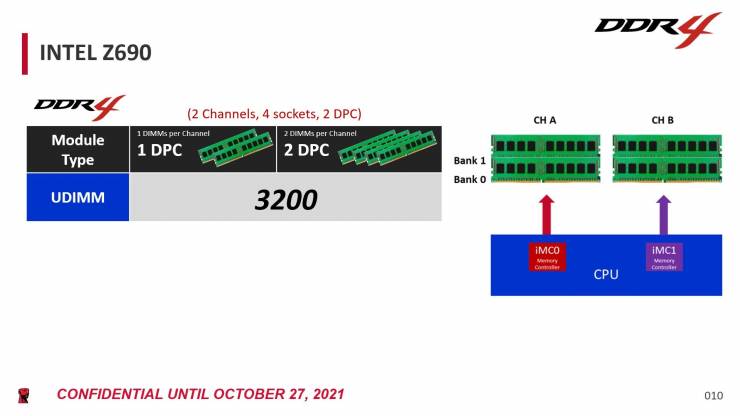

Гарантованими є підтримка стандартів DDR4-3200 та DDR5-4800 МГц. Можна розганяти вище, але там уже як пощастить. На платах із підтримкою пам'яті DDR4 ви можете сміливо ставити 2 або 4 модулі DDR4-3200 – все працюватиме коректно.

GIGABYTE Z690 AORUS PRO

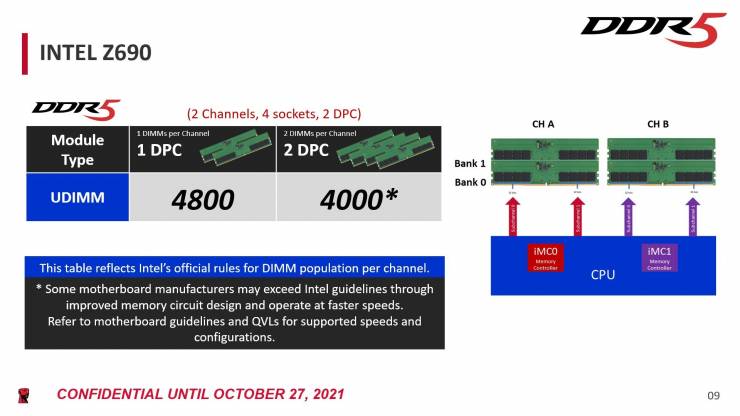

А ось із стандартом DDR5 є нюанси. Intel гарантує коректну роботу одного модуля каналу на частоті DDR5-4800. Якщо ви захочете встановити два модулі на канал (тобто заповнити всі 4 DIMM-слоти), їх частота може знизитися до DDR5-4000. Тут вже багато залежить від виробників материнських плат: якщо вони дотримувалися рекомендацій Intel, то частота буде 4000 МГц, а якщо покращили дизайн підсистеми живлення, то швидкість буде вищою.

Зведена таблиця технічної специфікації чіпсетів Intel Z690 та Z590:

Модель

Intel Z690

Intel Z590

Підтримка розгону

Так

Так

Зв'язок із процесором

DMI 4.0 x8

DMI 3.0 x8

Максимальна кількість ліній PCI Express (версія PCIe)

28 (16 @ 3.0 + 12 @ 4.0)

24 (3.0)

Максимальна кількість портів USB 3.2 Gen 2х2 (20 Гбіт/с) / USB 3.2 Gen 2 (10 Гбіт/с) / USB 3.2 Gen 1 (5 Гбіт/с) / USB 2.0

4/10/10/14

3/10/10/14

Загальна кількість портів USB

14

14

Максимальна кількість підтримуваних дисплеїв

4

3

SATA 6 Гбіт/с

8

6

RAID

0, 15, 10 (PCIe/SATA)

0, 1, 5, 10 (SATA)

Intel Wireless

Intel Wi-Fi 6E AX211 (Gig+)

Intel Wi-Fi 6 AX201

Підтримка технологій

Intel Optane Memory

Intel ME 16

Intel HD Audio

Intel Rapid Storage

Intel Rapid Storage for PCI Storage

Intel Smart Sound

Intel PTT

Intel Boot Guard

Intel Optane Memory

Intel ME 15

Intel HD Audio

Intel Rapid Storage

Intel Smart Sound

Intel PTT

Intel Boot Guard

TDP, Вт

6

6

Розміри, мм

28 х 25

25 x 24

Рекомендована вартість, $

51

50

GIGABYTE Z690 AORUS PRO

Усе, більше не втомлюватимемо вас теорією і переходимо до практичного знайомства з чіпсетом Intel Z690 на базі материнської плати GIGABYTE Z690 AORUS PRO. Це рішення флагманської лінійки, але воно не є топовим. Наприклад, замість Wi-Fi 6E тут використовується Wi-Fi 6. І це лише один із низки нюансів. З іншого боку, новинка є доступнішою, ніж топові версії. Для початку подивимось на її характеристики.

Специфікація

Модель

GIGABYTE Z690 AORUS PRO (rev. 1.0)

Чіпсет

Intel Z690

Процесорний роз'єм

Socket LGA1700

Підтримувані процесори

Intel Core i9/Core i7/Core i5 дванадцятого покоління для платформи Socket LGA1700

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті з частотою до DDR5-6200 (OC) МГц

Слоти розширення

1 x PCI Express 5.0 x16 (х16)

2 x PCI Express 3.0 x16 (x4)

AMD Quad-GPU CrossFire и 2-Way AMD CrossFire

Дискова підсистема

1 x M.2 Socket 3 (M.2 2260/2280/22110; PCIe 4.0 x4/х2) (M2A_CPU)

1 x M.2 Socket 3 (M.2 2260/2280/22110; SATA и PCIe 4.0 x4/х2) (M2C_SB)

2 x M.2 Socket 3 (M.2 2260/2280/22110; PCIe 4.0 x4/х2) (M2P_SB/M2Q_SB)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

Intel Optane Memory Ready

LAN

1 x Intel I225-V (10/100/1000/2500 Мбіт/с)

Wi-Fi/Bluetooth

Intel Wi-Fi 6 AX200 (802.11a/b/g/n/ac/ax Wi-Fi (2,4/5 ГГц) + Bluetooth 5.2)

Звукова підсистема

8-канальний Realtek ALC4080

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентилятора CPU (4-контактні)

4 x роз'єми підключення системних вентиляторів (4-контактні)

2 х роз'єми підключення системних вентиляторів/СВО (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x USB 3.2 Gen 2x2 Type-C

4 x USB 3.2 Gen 2 Type-A

4 x USB 3.2 Gen 1 Type-A

4 x USB 2.0

1 x DisplayPort

1 x RJ-45

1 x Optical S/PDIF Out

2 x 3,5-мм аудіо

2 x роз'єми SMA для антени модуля Wi-Fi (2T2R)

Внутрішні порти I/O

1 x USB 3.2 Gen 2x2 Type-C

1 x USB 3.2 Gen 1

2 x USB 2.0/1.1

2 x Thunderbolt

BIOS

256 Mбіт AMI UEFI BIOS

Форм-фактор

ATX

305x244 мм

Сайт виробника

GIGABYTE

Нові версії BIOS та драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

GIGABYTE Z690 AORUS PRO GIGABYTE Z690 AORUS PRO

Материнська плата GIGABYTE Z690 AORUS PRO радує симпатичною та інформативною коробкою. На зверхньому боці зображено логотип лінійки AORUS та вказано підтримку процесорного роз'єму Socket LGA1700, інтерфейсу PCIe 5.0 та пам'яті DDR5. На зворотному ви знайдете перелік технічних характеристик, ключові функціональні переваги та зображення самої моделі.

GIGABYTE Z690 AORUS PRO

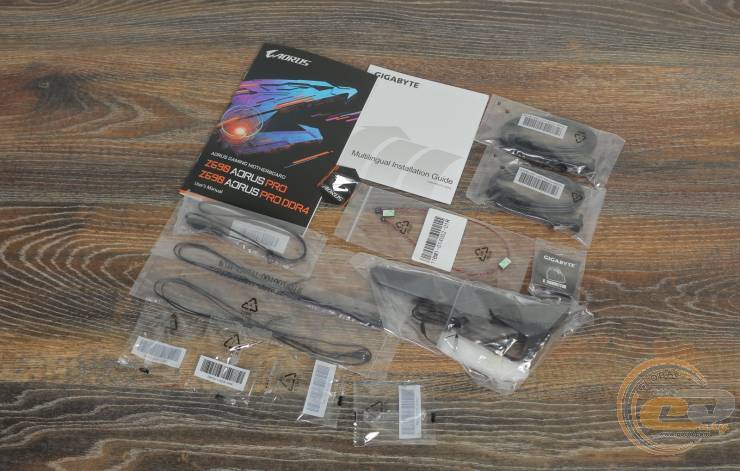

Усередині ми знайшли такий набір аксесуарів:

  • комплект паперової документації
  • чотири кабелі SATA
  • антену для модуля Wi-Fi
  • подовжувач для стрічки RGB LED
  • один кабель виявлення шуму (noise detection)
  • два терморезисторні кабелі
  • набір G Connector
  • гвинти для кріплення M.2 SSD

Дизайн та особливості плати

GIGABYTE Z690 AORUS PRO

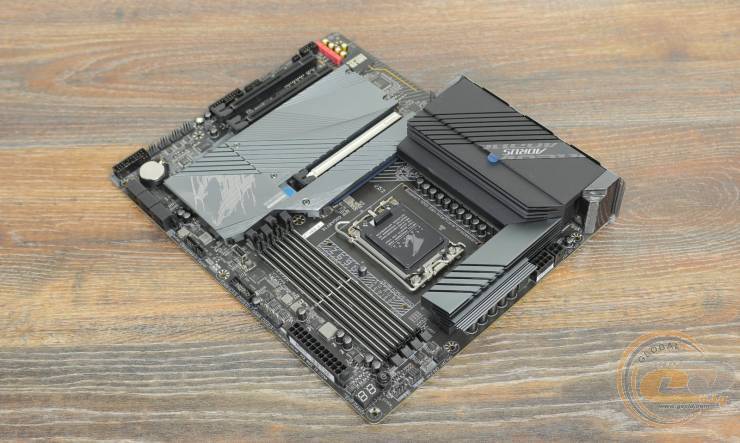

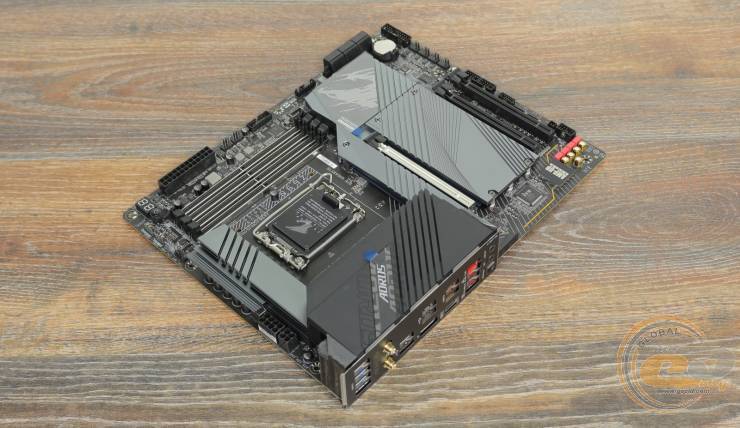

З кожним новим поколінням топові материнські плати покриваються дедалі стильнішою «бронею». Їх дизайн радує красою та функціональними можливостями. В очі відразу кидаються радіатори охолодження чіпсету та слотів M.2, а також посилені роз'єми DIMM та PCIe 5.0 x16.

GIGABYTE Z690 AORUS PRO

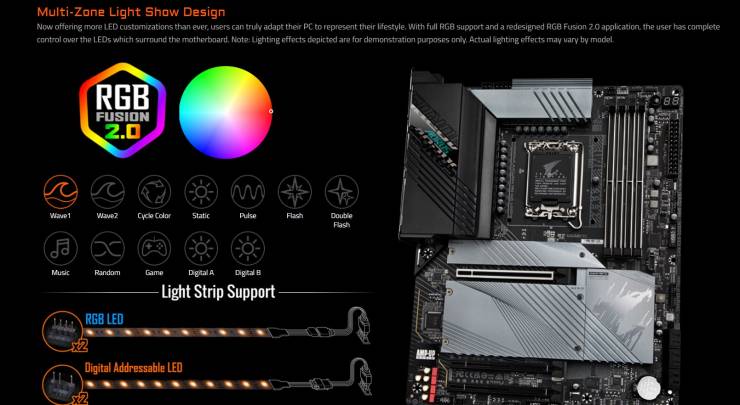

LED-підсвічування використане щонайменше. Світлодіоди вбудовані лише до кожуха інтерфейсної панелі, підсвічуючи напис «AORUS» за допомогою 16,7 млн ​​можливих кольорів у 12 різних режимах роботи. Усе це можливе завдяки фірмовій технології RGB Fusion 2.0.

Також на платі є пара 12-вольтових колодок для стрічок RGB та дві 5-вольтові для смужок з адресним RGB-підсвічуванням. До них можна підключити і ілюмінацію кулера чи вентиляторів. Головне, не помилитись із вибором потрібної колодки.

GIGABYTE Z690 AORUS PRO

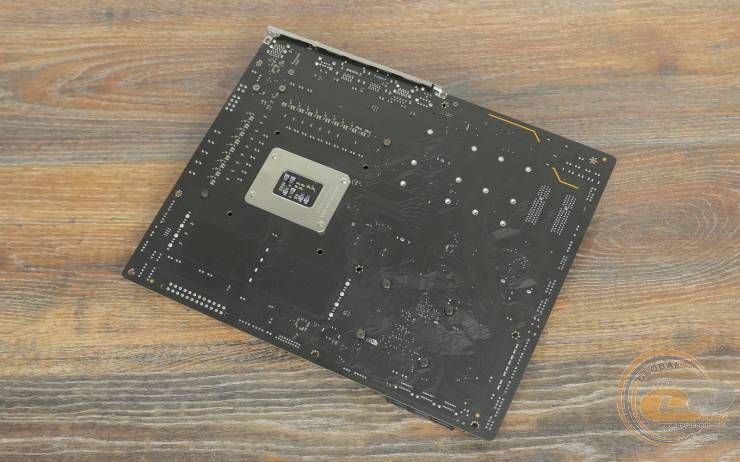

Зворотний бік великого інтересу не становить. Але, все ж, приємно побачити тут тантал-полімерні конденсатори для покращення якості живлення ЦП та гвинти кріплення радіаторів чіпсету та підсистеми живлення. Вони покращують силу притиску та підвищують ефективність роботи.

GIGABYTE Z690 AORUS PRO

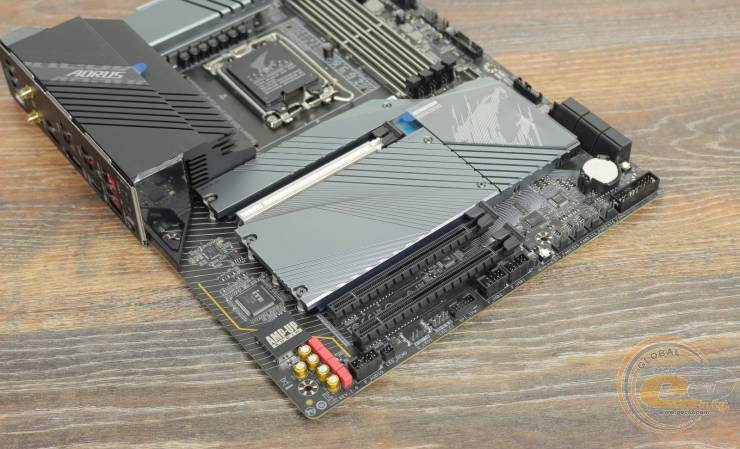

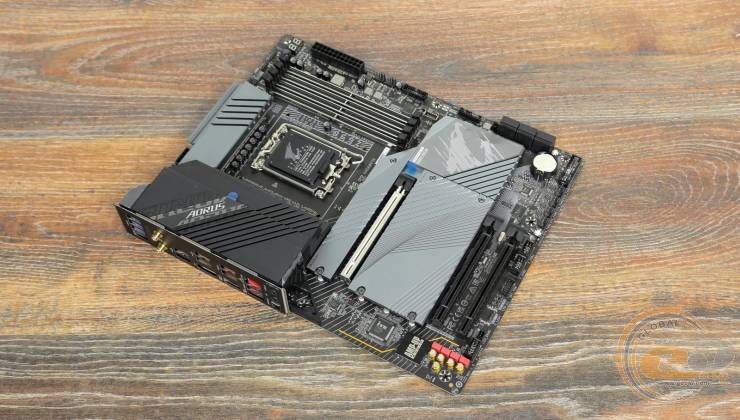

Компонування наборних елементів моделі GIGABYTE Z690 AORUS PRO не викликало особливих нарікань: габаритні відеокарти не перекривають доступ до портів SATA та DIMM-слотів, а також бачимо всі необхідні отвори кріплення. А ось клямки на DIMM-слотах розташовані з двох боків, хоча краще б вони були з одного.

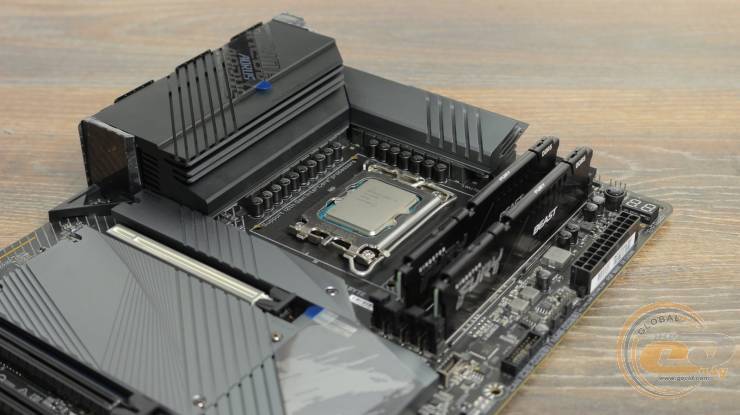

Також зверніть увагу на потужні радіатори зони VRM. Їхня висота досягає 40 мм. При тестах кулер Noctua NH-U12A якраз помістився - у нього запас 42 мм. З габаритнішими рішеннями можуть бути проблеми. Тут чудово підійде СВО.

GIGABYTE Z690 AORUS PRO

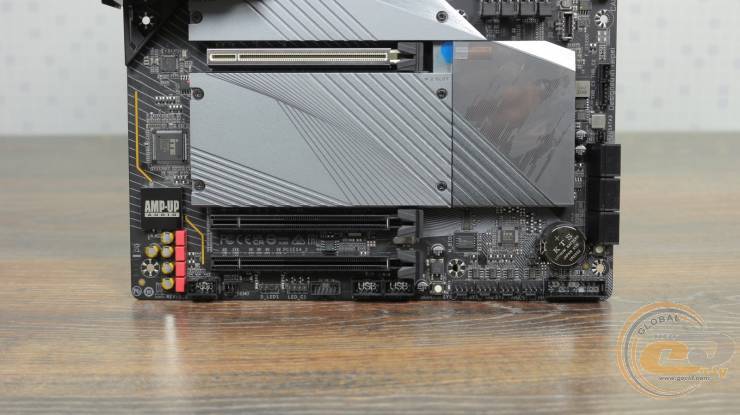

Багато роз'ємів і внутрішніх інтерфейсів притулилися в нижній частині плати. Тут ми виявили:

  • колодку підключення аудіороз'ємів передньої панелі
  • дві колодки для підключення світлодіодних стрічок
  • колодку SPI TPM для підключення модуля TPM
  • дві внутрішні колодки USB 2.0 для реалізації чотирьох портів USB 2.0
  • кнопку QFlash Plus для зручного оновлення BIOS
  • чотири колодки для вентиляторів
  • джампер скидання BIOS, джампер перезавантаження та кнопку перезавантаження
  • колодку підключення елементів передньої панелі

Батарейка також «переїхала» до нижнього кута через велику кількість роз'ємів M.2 з власними радіаторами.

GIGABYTE Z690 AORUS PRO

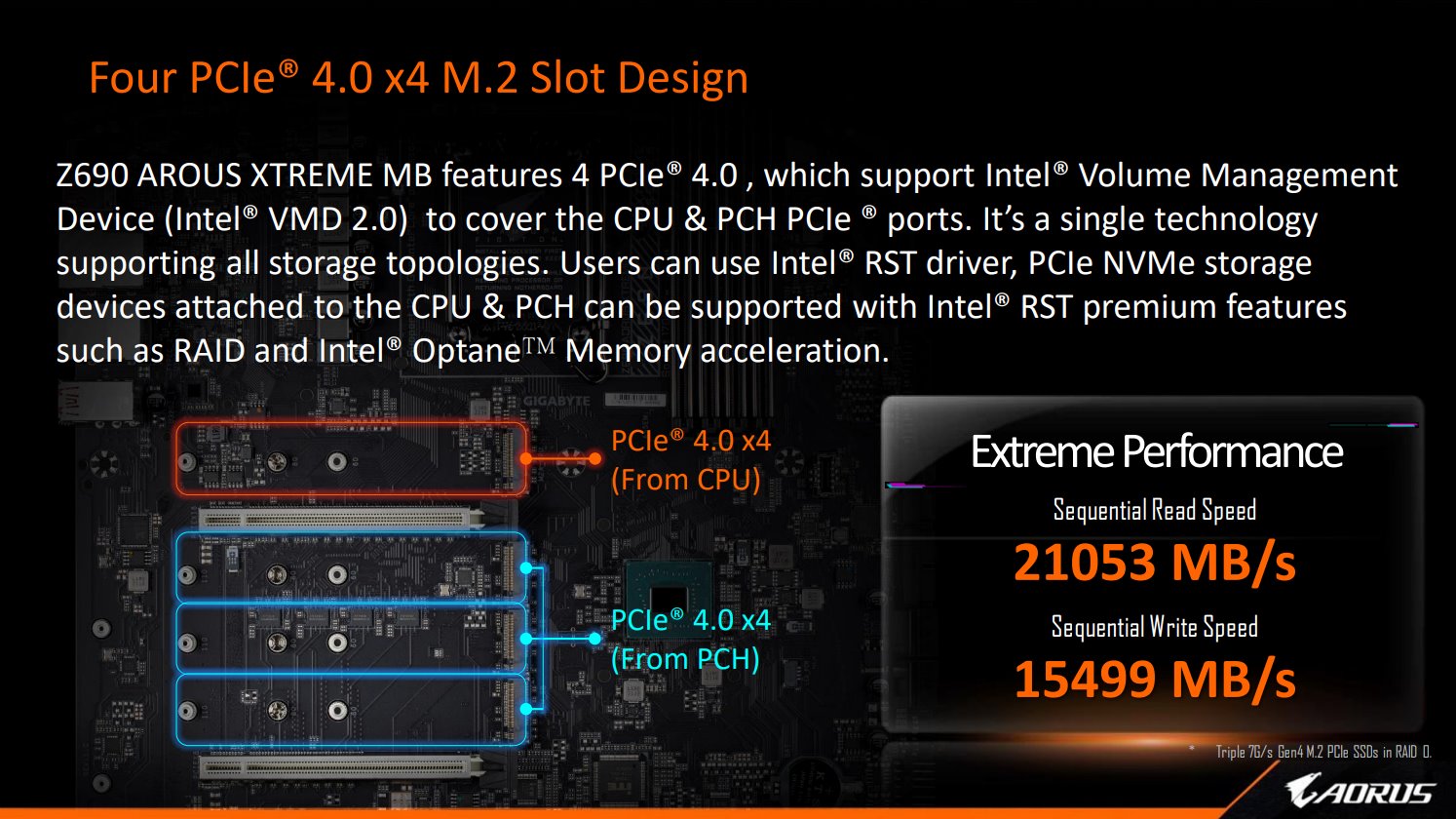

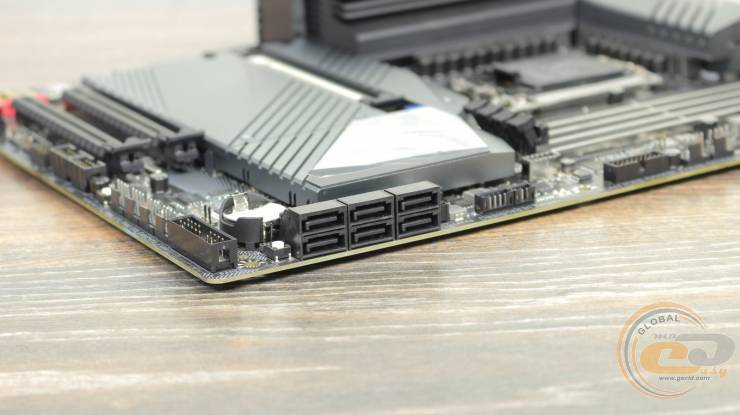

Дискова підсистема представлена ​​шістьма портами SATA 6 Гбіт/с та чотирма інтерфейсами M.2 Socket 3. Перший з них («M2A_CPU») використовує 4 процесорні лінії PCIe 4.0 і не підтримує SATA SSD. Інші три використовують 12 чіпсетних ліній PCIe 4.0. З них лише M2C_SB може коректно працювати з накопичувачами SATA. Але при встановленні будь-якого M.2 до цього слоту (PCIe або SATA), два порти SATA 6 Гбіт/с (SATA3 2 і SATA3 3) будуть недоступні.

GIGABYTE Z690 AORUS PRO

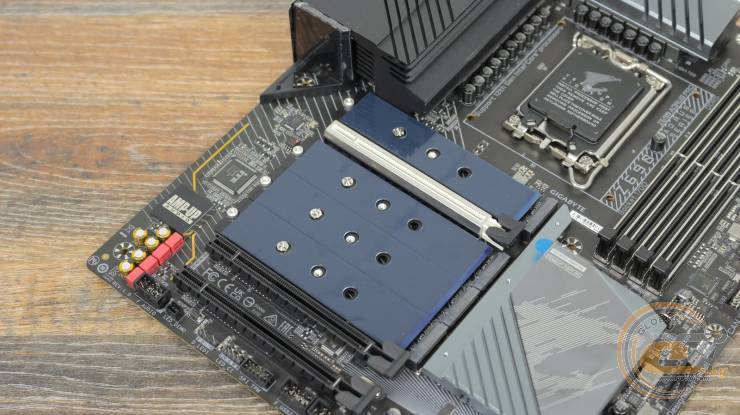

Для ефективного охолодження швидких M.2 SSD використовують фірмові радіатори AORUS M.2 Thermal Guard II. Вони містять додаткову пластину і термопрокладки під накопичувачі, охолоджуючи їх з двох сторін.

GIGABYTE Z690 AORUS PRO

У правому верхньому кутку знаходяться:

  • дві колодки для світлодіодних смужок
  • кнопка вимкнення
  • діагностичний LED-індикатор
  • дві колодки для підключення вентиляторів процесорного кулера
  • дві колодки для підключення системних вентиляторів
  • колодка для зовнішнього порту USB 3.2 Gen 2x2 Type-C
  • дві колодки для портів Thunderbolt
  • діагностичні індикатори для сигналізації проблем із CPU, RAM, VGA чи BOOT

GIGABYTE Z690 AORUS PRO

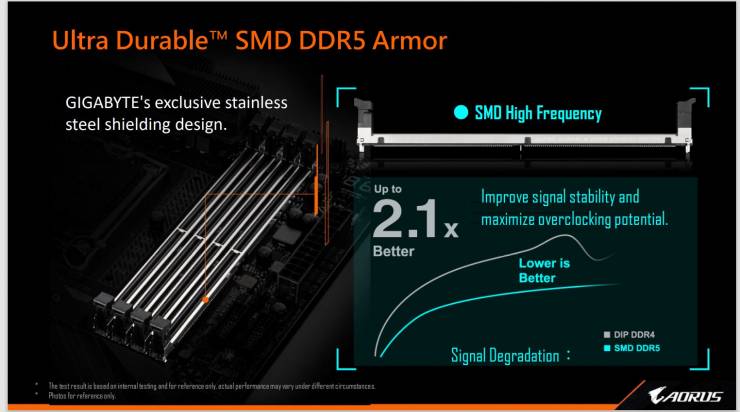

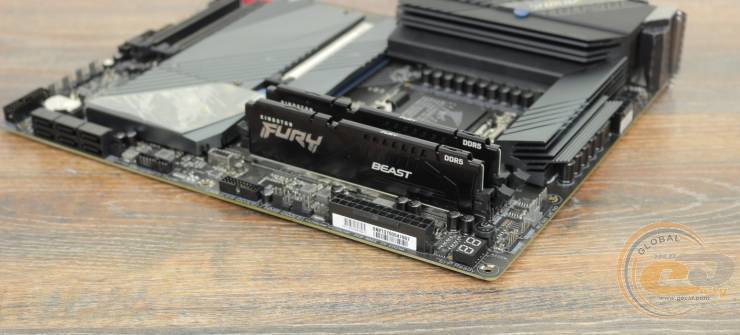

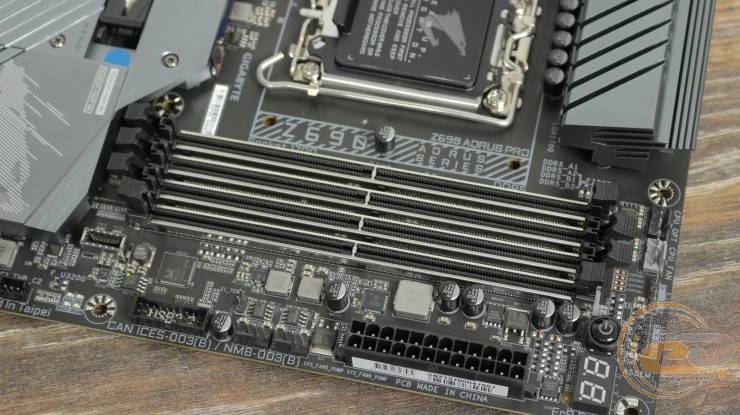

Для встановлення оперативної пам'яті використовуються чотири DIMM-слоти з посиленою конструкцією, яка запобігає вигину материнської плати в цій зоні і перешкоджає деградації якості передачі сигналу з часом.

GIGABYTE Z690 AORUS PRO

За наявності двох модулів слід використовувати слоти «DDR5_A2» і «DDR5_B2». Якщо ви встановите їх в інші слоти, система не стартує. І не забувайте про обмеження на роботу пам'яті в 2-канальному режимі, про які ми вказали у вступі: використовуйте модулі однакової ємності, частоти і навіть бренду. У майбутньому ці обмеження мають виправити.

GIGABYTE Z690 AORUS PRO

Система охолодження зони VRM складається з двох радіаторів із дизайном Fins-Array III. Загальна площа розсіювання тепла досягає 1678 мм2. Для порівняння: у Fins-Array вона становила 520 мм2, а у Fins-Array II – 898 мм2. У дорожчих моделей радіатори з'єднані тепловою трубкою з прямим контактом (Direct-Touch Heatpipe II) для більш ефективного теплообміну.

Мікросхема чіпсету з 6-ватним показником TDP отримала власний радіатор. Під час тестування ми зафіксували такі температурні показники:

  • радіатор охолодження чіпсету – 38°C
  • верхній радіатор охолодження елементів підсистеми живлення – 55°C
  • нижній радіатор охолодження елементів підсистеми живлення – 43°C

Загалом результати говорять про високу ефективність такого дизайну системи охолодження, що свідчить про правильний підбір матеріалів та їх конструкцію.

GIGABYTE Z690 AORUS PRO

GIGABYTE Z690 AORUS PRO

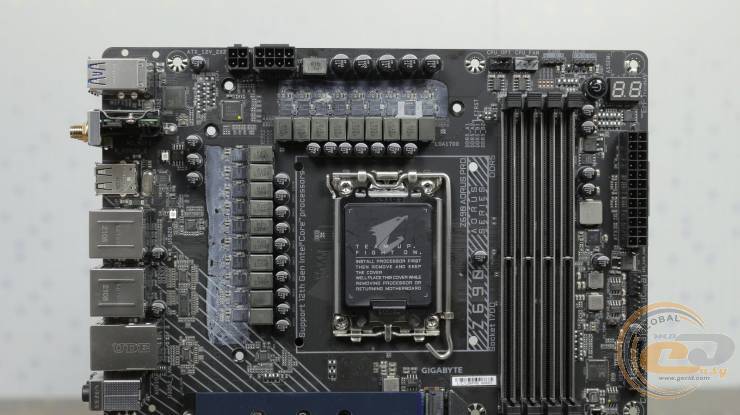

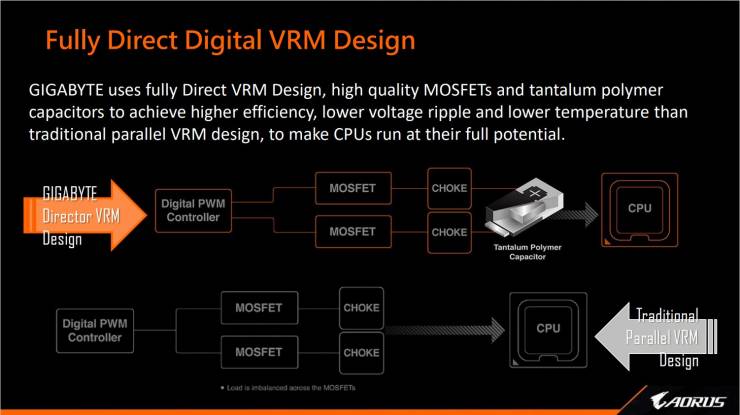

Підсистема живлення використовується 16+2+1-фазний дизайн із мікросхемами Intersil ISL99390 (90 А Smart Power Stage), тантал-полімерними конденсаторами та феритовими дроселями. З них 16 фаз використовується для процесорних ядер, 2 фази – для вбудованих у процесор контролерів DDR5 та PCIe з мікросхемами DrMOS (70 А), і ще одна для iGPU із мікросхемою Smart Power Stage (60 А). Керує всім цим добром ШІМ-контролер RAA 229131.

GIGABYTE Z690 AORUS PRO

Для розширення функціональності у GIGABYTE Z690 AORUS PRO є три слоти:

  1. 1 x PCI Express 5.0 x16 (х16)
  2. 1 x PCI Express 3.0 x16 (x4)
  3. 1 x PCI Express 3.0 x16 (x4)

Оскільки 12 чіпсетних ліній PCIe 4.0 обслуговують роз'єм M.2, то два слоти PCIe x16 отримали по 4 лінії PCIe 3.0. Натомість немає жодних обмежень у їхній роботі.
