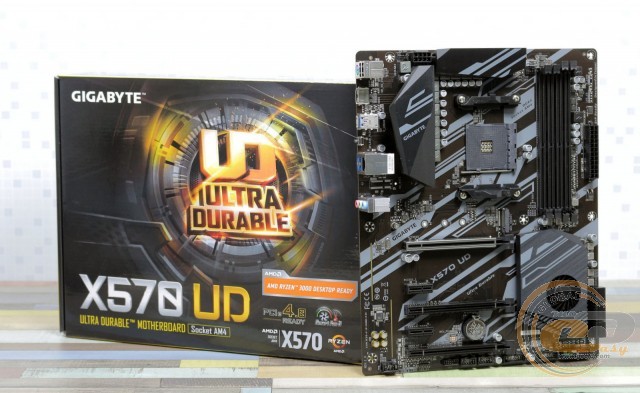

Огляд материнської плати GIGABYTE X570 UD: економимо при збірці нової системи
19-09-2019

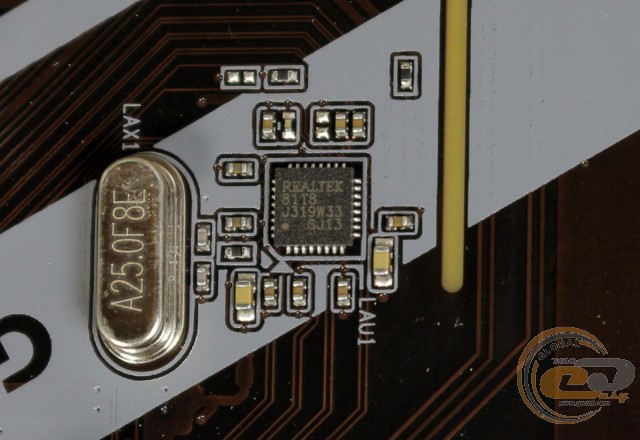

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Realtek RTL8118. За допомогою комплектного ПЗ ви можете призначати пріоритети для мережевого трафіку.

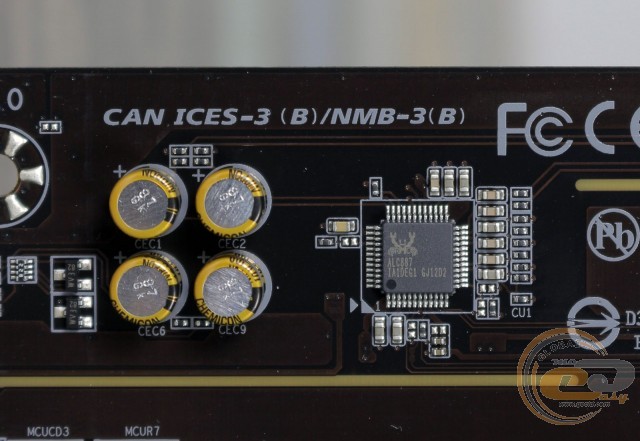

Звукова підсистема розглянутої материнської плати заснована на HDA-кодеку Realtek ALC887 і містить японські аудіоконденсатори Nippon Chemi-Con. А сам звуковий тракт ізольований від впливу інших компонентів.

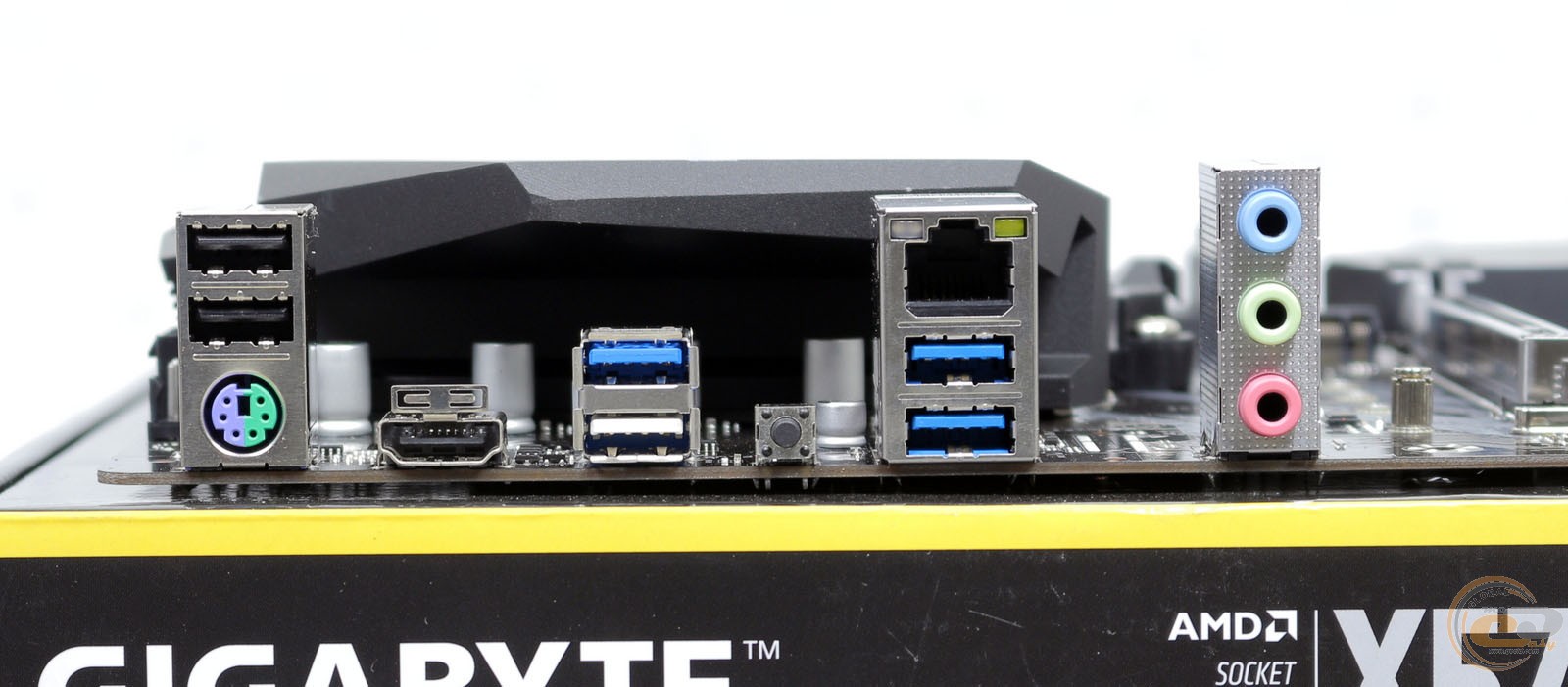

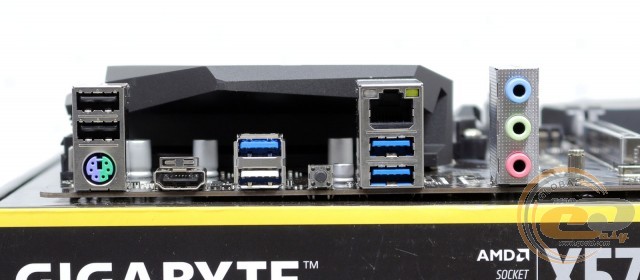

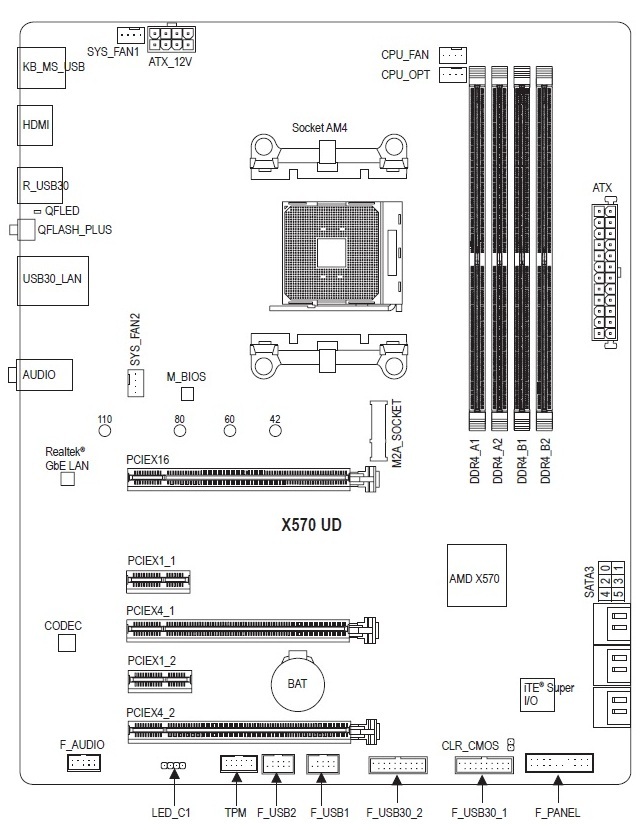

На інтерфейсну панель материнської плати GIGABYTE X570 UD виведені порти:
- 1 x PS/2 Combo;
- 1 x RJ45;
- 1 x HDMI;
- 2 x USB 2.0;
- 4 x USB 3.2 Gen 1;
- 3 x аудіопорти;
- 1 x кнопка «Q-Flash Plus».
Подібне компонування є цілком достатнє, враховуючи позиціонування плати. Кнопка «Q-Flash Plus» допоможе оновити BIOS без встановлення процесора і оперативної пам'яті. Але для цього флешку з новим BIOS слід підключати до порту USB 3.2 Gen 1 з білою підкладкою. Поскаржитися можна хіба що на незручне підключення багатоканальної акустики.
Що ж стосується можливостей організації охолодження, то вони у GIGABYTE X570 UD представлені чотирма 4-контактними роз'ємами для підключення вентиляторів. Два з них слугують для охолодження центрального процесора, а друга пара використовується для системних пропелерів.
UEFI BIOS
Тестована модель отримала сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він розбитий на низку вкладок, в яких згруповані всі закладені можливості, і навіть має російську локалізацію. Вона допоможе недосвідченим користувачам зорієнтуватися в розмаїтті налаштувань. У цілому функціональні можливості BIOS дозволять не тільки оптимально конфігурувати систему, а й реалізувати розгін і моніторинг ключових вузлів.
Можливості розгону

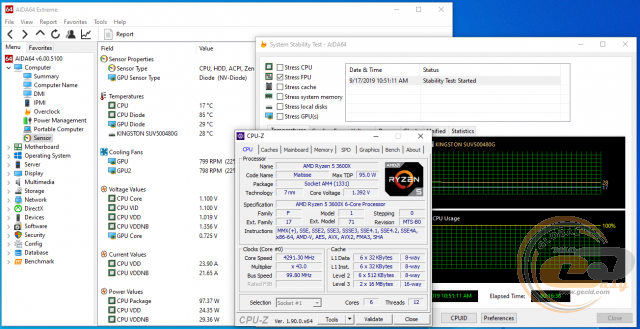

Шляхом підвищення множника в BIOS до «43» і напруги до 1,4 В нам вдалося підвищити частоту процесора AMD Ryzen 5 3600X до 4300 МГц. Під час стрес-тесту внутрішній датчик температури ЦП зафіксував 85°С, але на стабільність роботи системи це ніяк не вплинуло і не викликало троттлінга.

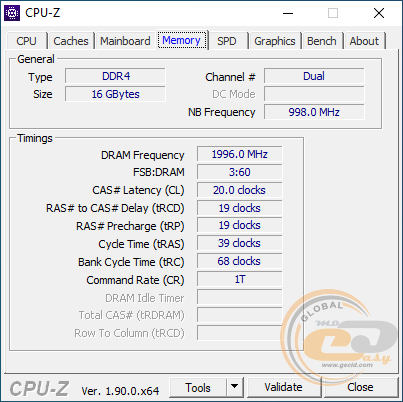

Тестові модулі оперативної пам'яті DDR4-4000 Patriot Viper Blackout 4 стабільно працювали на швидкості DDR4-4000 МГц.
Тестування
Для перевірки можливостей материнської плати GIGABYTE X570 UD використовувалося обладнання:
Процесори |
AMD Ryzen 5 3600X (Socket AM4, 6/12 х 3,8 – 4,4 ГГц) |
Кулер |
Noctua NH-U14S |
Оперативна пам'ять |
2 x 8 ГБ DDR4-4000 PATRIOT Viper Blackout 4 PVB416G400C9K |
Відеокарта |
ASUS ROG STRIX GeForce RTX 2080 Ti 11GB GDDR6 OC Edition |
Накопичувач |
PATRIOT P200 1TB P200S1TB25 |
Блок живлення |
Seasonic X-760 Gold (SS-760KM Active PFC) |
Монітор |
Philips Brilliance 240P4QPYNS |

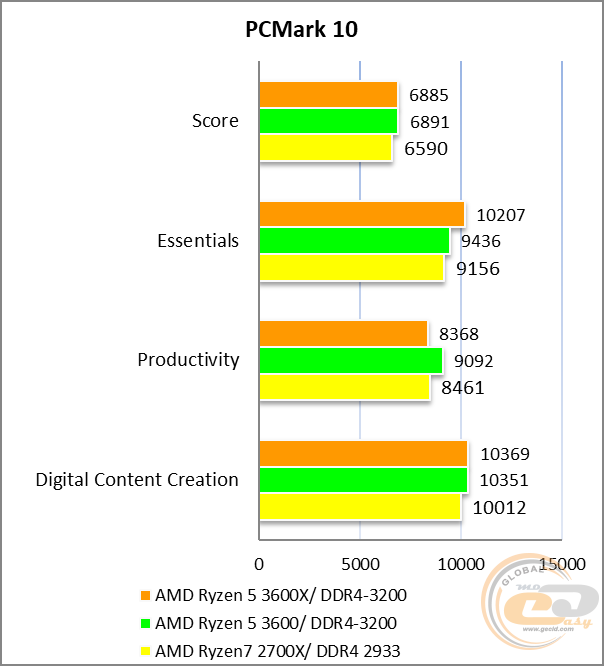

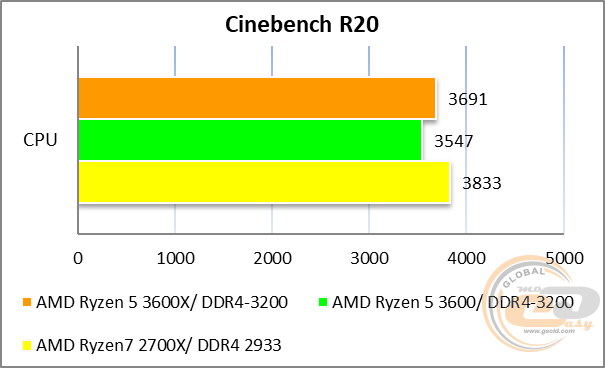

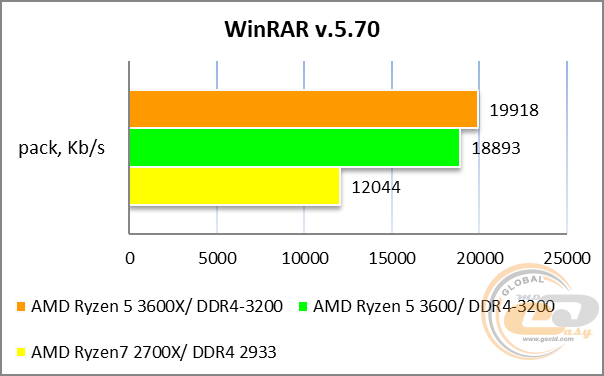

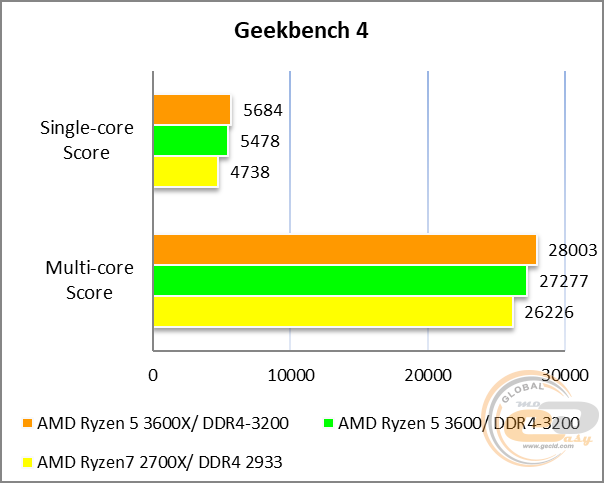

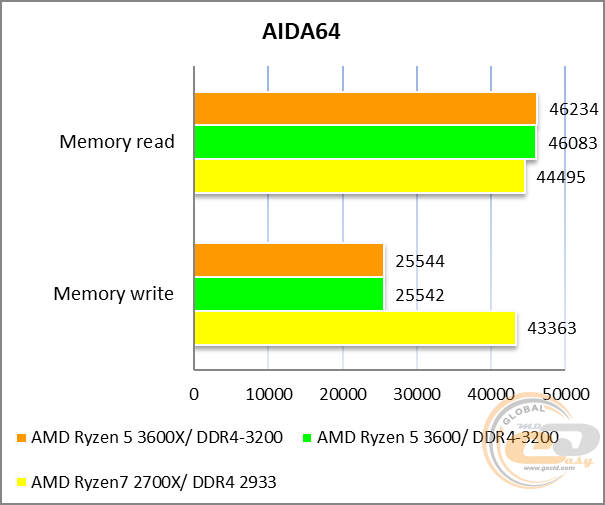

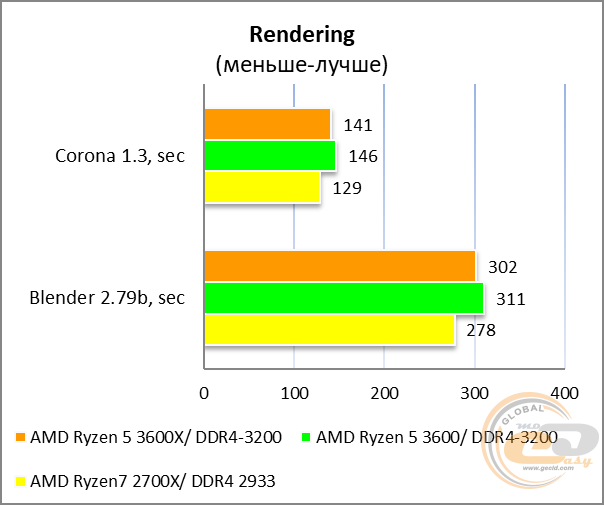

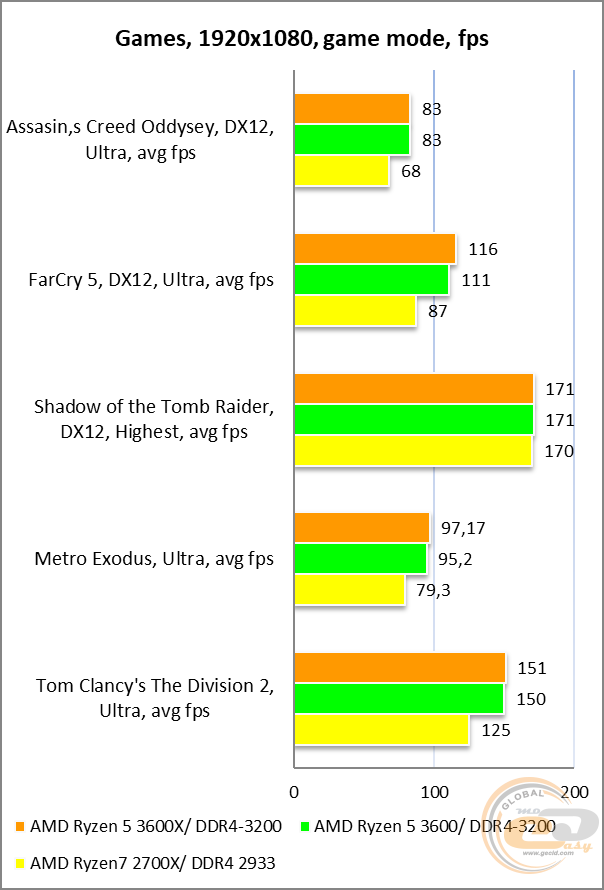

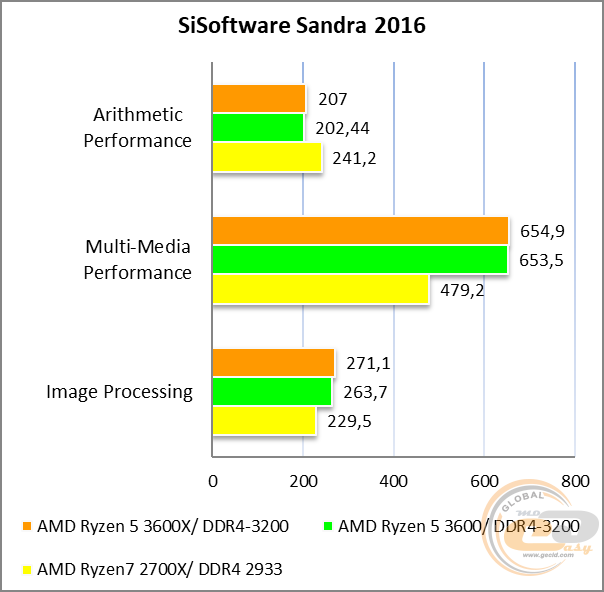

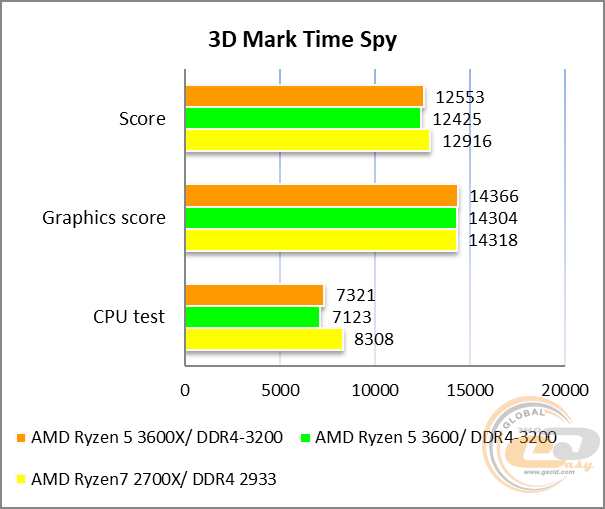

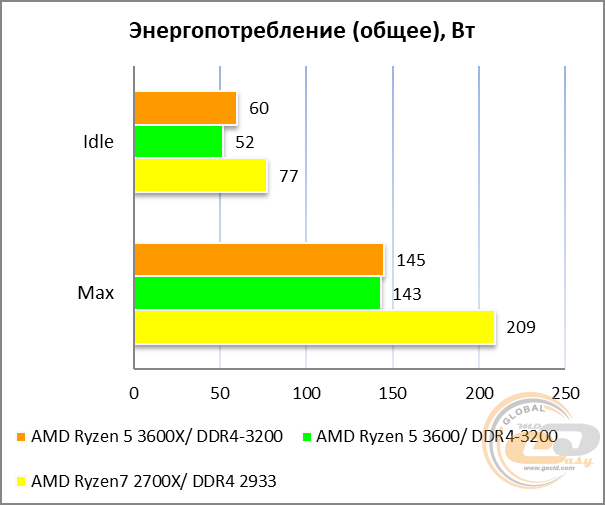

Для більшого інтересу і різноманітності ми провели тести GIGABYTE X570 UD із процесором AMD Ryzen 5 3600X. Отримані результати порівняли з показниками AMD Ryzen 5 3600 і AMD Ryzen 7 2700X на материнській платі ASUS ROG Crosshair VIII Formula. Як бачимо, тестова модель не обмежує потенціал AMD Ryzen 5 3600X, що вказує на підбір якісної компонентної бази і хороше налаштування BIOS.
Підсумки
Материнська плата GIGABYTE X570 UD є дуже цікавим рішенням для збірки домашньої ігрової системи з процесором лінійки AMD Ryzen 3000. Особливо якщо ви не хочете переплачувати за різні бонуси флагманських плат, а бажаєте отримати більш доступну модель на топовому чіпсеті з хорошим набором можливостей.
В арсеналі GIGABYTE X570 UD ви не знайдете бездротових інтерфейсів, модного дизайну і LED-підсвічування, зате отримаєте все необхідне для звичайної повсякденної експлуатації: чотири DIMM-слоти з підтримкою швидких модулів, інтерфейс M.2 Socket 3 для швидкісного накопичувача, посилений слот PCIe 4.0 x16 для відеокарти, ефективну підсистему живлення і охолодження, посилені роз'єми живлення і багато іншого.
Мінусів у процесі тестування ми не помітили. Причепитися можна лише до дрібниць на кшталт незручного підключення багатоканальної акустики, використання бюджетного аудіокодека і мережевого контролера або оснащення DIMM-слотів засувками по обидва боки. Усе це вимушені заходи, на які пішла компанія GIGABYTE заради зниження вартості плати.
У результаті GIGABYTE X570 UD заслуговує на увагу економних геймерів, які дивляться в бік плат на топовому чіпсеті. Але якщо ви не готові миритися з зазначеними дрібницями, то доведеться доплачувати за більш якісні компоненти.
Переваги:
- надійна 10+2-фазна цифрова підсистема живлення;
- приємний дизайн;
- відносно доступна вартість;
- можливість підключення світлодіодної стрічки;
- посилений слот для відеокарти;
- зручне оновлення прошивки BIOS за допомогою кнопки Q-Flash Plus;
- хороші можливості з організації дискової підсистеми;
- якісна система охолодження;
- підтримка низки корисних фірмових технологій.
Особливості:
- використання аудіокодека і мережевого контролера початкового рівня;
- незручне підключення багатоканальної акустики.
Автор: Костянтин Шорохов
Переклад: Лілія Масюк
Висловлюємо подяку компанії GIGABYTE за надану для тестування материнську плату.
