Огляд материнської плати GIGABYTE X570 UD: економимо при збірці нової системи

Літо 2019 року запам'ятався цілим розсипом анонсів. Одним із ключових подій стала презентація процесорів AMD Ryzen 3000. Разом з ними був представлений і новий флагманський чіпсет AMD X570, про основні можливості якого ми вже встигли розповісти вам раніше. Коротенько нагадаємо, що його поява ознаменувала перехід на шину PCI Express 4.0, а також повернуло нас за часів, коли активне охолодження чіпсета було нормою і використовувалося повсюдно.

GIGABYTE X570 UD

У цьому огляді ми вирішили познайомити вас з одним з найбільш доступних рішень на ринку від іменитого виробника - з материнською платою GIGABYTE X570 UD. На даний момент її середня вартість становить близько $175. Давайте ж розберемося, на чому заощадив виробник, і чи варто вам розглядати її до придбання. За традицією почнемо з вивчення детальних ТТХ новинки.

Специфікація

Модель

GIGABYTE X570 UD

Чіпсет

AMD X570

Процесорний роз'єм

Socket AM4

Підтримка процесорів

3-е та 2-е покоління AMD Ryzen 3 / 1-е та 2-е покоління AMD Ryzen з графікою Radeon Vega

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-4000 МГц (AMD Ryzen 3-го покоління) DDR4-3200 МГц (2-е покоління AMD Ryzen 3 / 1-е та 2-е покоління AMD Ryzen з графікою Radeon Vega)

Слоти розширення

1 x PCI Express 4.0 x16 (PCIe 3.0 x16 для AMD Ryzen 2-го покоління або PCIe 3.0 x8 для 1-ого і 2-ого покоління AMD Ryzen з графікою Radeon Vega)

2 x PCI Express 4.0 / 3.0 x16 (x4)

2 x PCI Express 4.0 / 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA і PCIe 4.0 x4/х2 (PCIe 3.0 х4/х2 для 2-ого покоління AMD Ryzen, 1-ого і 2-ого покоління AMD Ryzen з графікою Radeon Vega)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

Realtek RTL8118 (10/100/1000 Мбіт/с)

Звукова підсистема

Realtek ALC887

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 x роз'єм процесорного СВО (4-контактний)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Активне охолодження чіпсета

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x RJ45

2 x USB 2.0

4 x USB 3.2 Gen 1

3 x аудіопорти

1 x кнопка «Q-Flash Plus»

Внутрішні порти I/O

2 x USB 3.2 Gen 1

2 x USB 2.0

1 x TPM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

GIGABYTE X570 UD GIGABYTE X570 UD

Материнська плата GIGABYTE X570 UD постачається в картонній коробці з відмінним інформаційним наповненням, яке повністю відображає ключові її особливості та переваги. А ще тут є табличка з технічними характеристиками.

GIGABYTE X570 UD

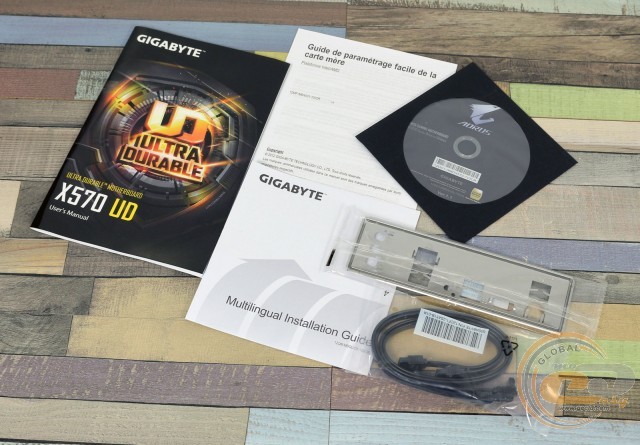

У коробці ми знайшли диск із драйверами і утилітами, набір паперової документації, два SATA-шлейфи і заглушку інтерфейсної панелі.

Дизайн і особливості плати

GIGABYTE X570 UD

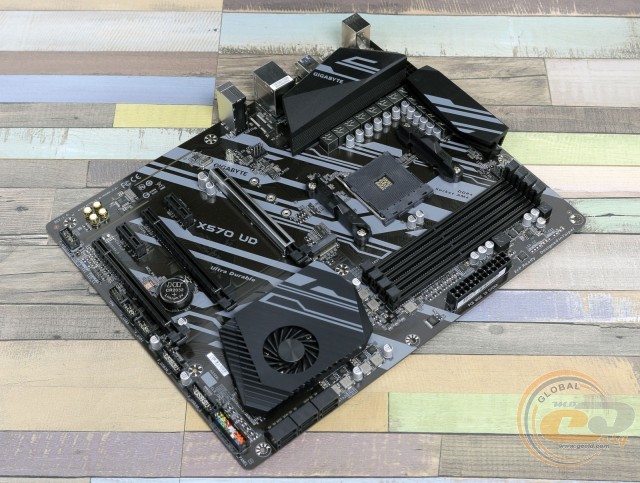

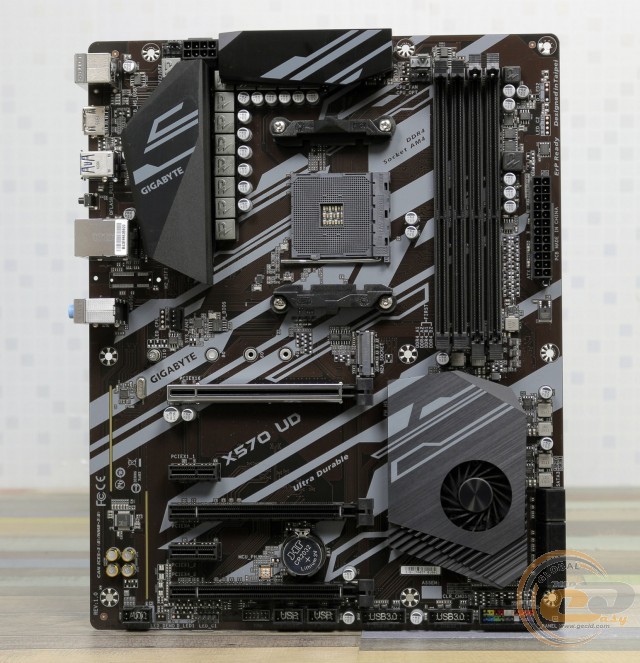

GIGABYTE X570 UD отримала друковану плату коричневого кольору. Але її дизайн не виглядає занадто простим завдяки узорів сірого кольору по всій площі. Також в очі кидається масивна конструкція системи охолодження чіпсета. Вона складається з радіатора і невеликого вентилятора. У цілому ніяких претензій до зовнішнього вигляду новинки у нас не виникло, хіба що любителів ілюмінації засмутить її відсутність. Зате можна підключити одну світлодіодну стрічку до відповідної колодки.

GIGABYTE X570 UD

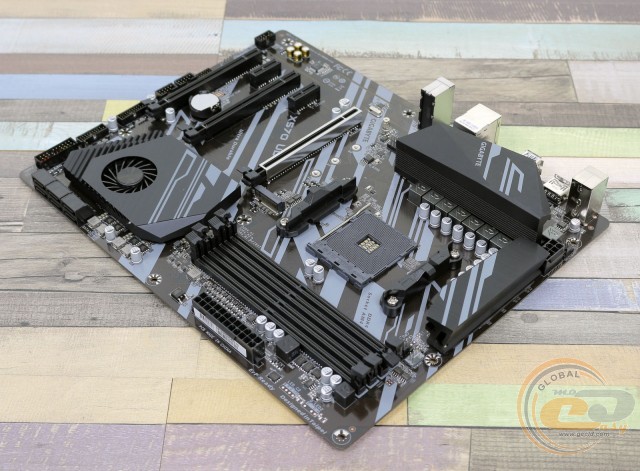

До компонування набортних елементів у нас також не виникло жодних претензій. Грамотне розташування всіх портів і роз'ємів не ускладнить процес збірки системи. А ось від DIMM-слотів з заглушками з двох сторін ми вже якось відвикли.

GIGABYTE X570 UD

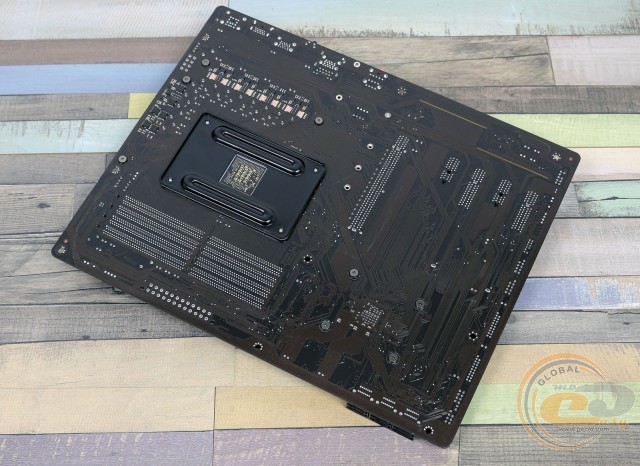

Глянувши на зворотний бік GIGABYTE X570 UD, відзначимо стандартну опорну пластину процесорного роз'єму і кріпильні гвинти компонентів системи охолодження.

GIGABYTE X570 UD

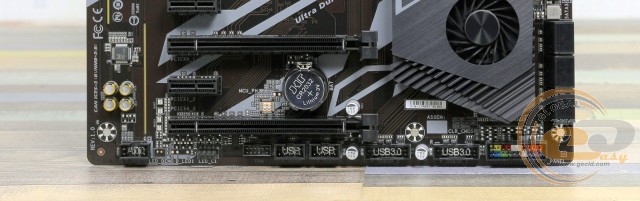

У нижній частині розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі, роз'єм для світлодіодної стрічки, порт TPM, джампер для скидання CMOS і колодка підключення фронтальної панелі (з колірним виділенням для спрощення процесу підключення відповідних дротів). Додатково зазначимо чотири колодки для активації портів USB: дві для USB 2.0 і два для USB 3.2 Gen 1. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх і двох зовнішніх USB 2.0. Що ж стосується USB 3.2 Gen 1, то їх всього вісім: чотири зовнішніх і чотири внутрішніх.

GIGABYTE X570 UD

GIGABYTE X570 UD

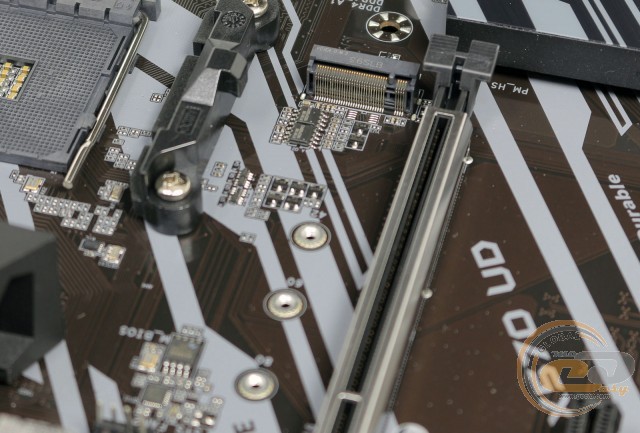

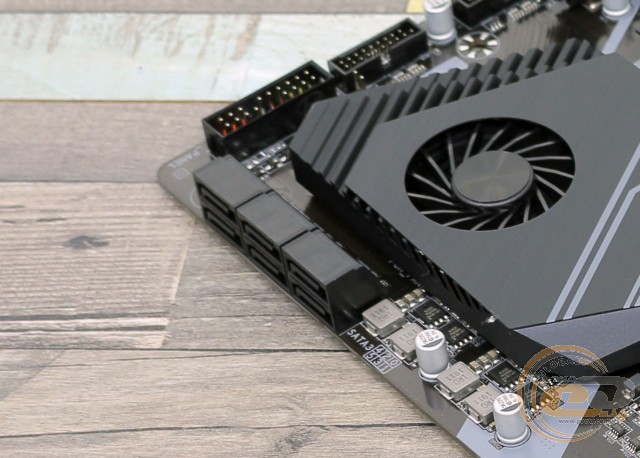

Можливості організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с.

GIGABYTE X570 UD

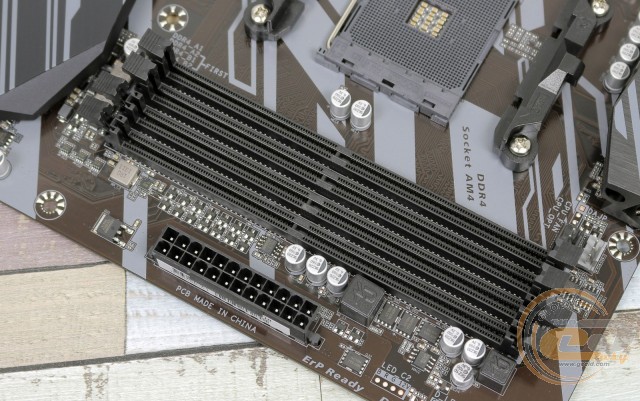

Системна плата GIGABYTE X570 UD оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4000 МГц у розгоні (AMD Ryzen 3-го покоління) або до 3200 МГц (2-е покоління AMD Ryzen / 1-е і 2-е покоління AMD Ryzen із графікою Radeon Vega). Максимальний обсяг пам'яті може досягати 128 ГБ, чого буде достатньо для будь-яких поставлених завдань.

GIGABYTE X570 UD

GIGABYTE X570 UD

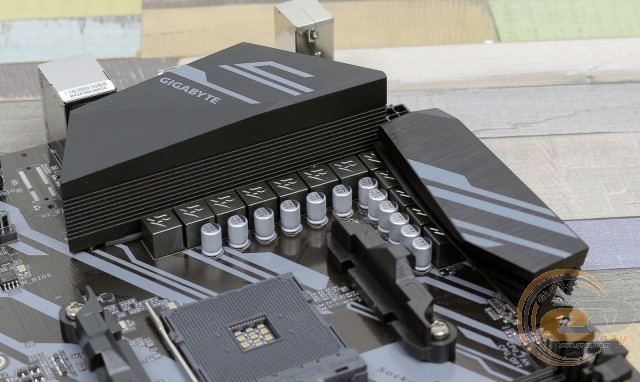

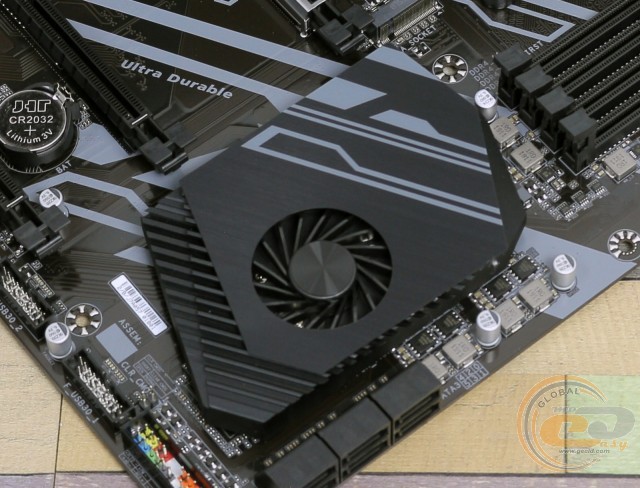

Система охолодження містить активний кулер на чіпсеті і пару алюмінієвих радіаторів на елементах підсистеми живлення. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 40°C;
  • верхній радіатор охолодження елементів підсистеми живлення - 39,4°C (при розгоні - 41,5°C);
  • нижній радіатор охолодження елементів підсистеми живлення - 41,8°C (при розгоні - 47,7°C);
  • дроселі підсистеми живлення - 44°C (при розгоні - 49°C).

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції. Вентилятор на чіпсеті працює дуже тихо. Його можна розчути тільки при ввімкненні ПК, коли він видає поступово сходить нанівець гучний звук.

GIGABYTE X570 UD

GIGABYTE X570 UD

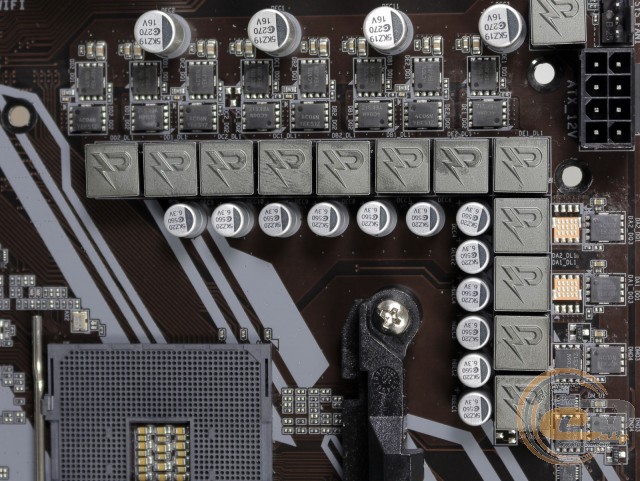

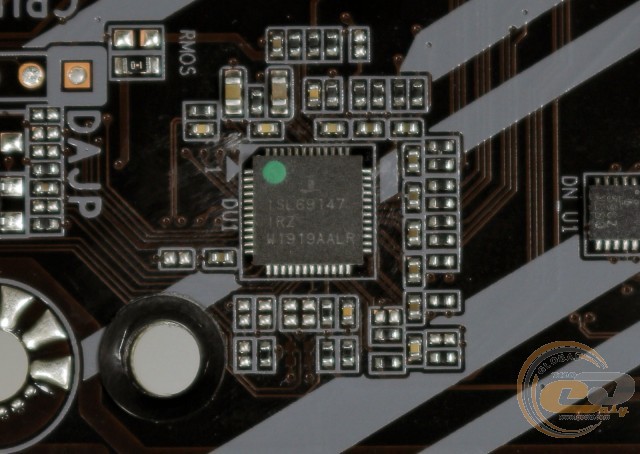

Живлення процесора здійснюється за 10+2-фазною схемою для обчислювальних ядер і додаткових вузлів. Правда, ці 10 фаз отримані за допомогою подвійників. Елементна база складається з твердотільних конденсаторів, феритових дроселів та МОП-транзисторів On Semiconductor 4C10N і 4C06N. У ролі ШІМ-контролера використовується мікросхема Intersil ISL69147.

GIGABYTE X570 UD

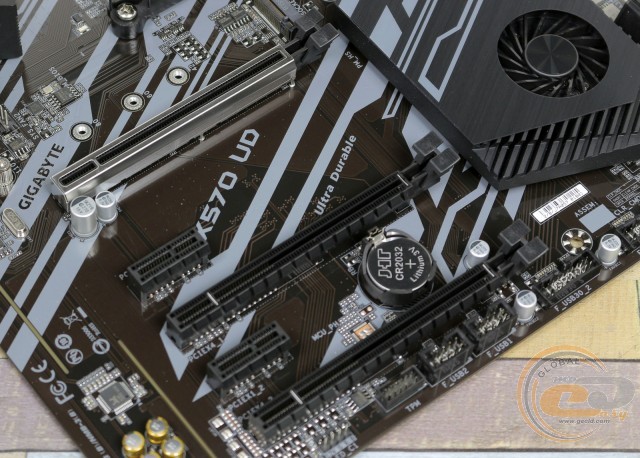

Для розширення функціональності у користувача є в розпорядженні п'ять слотів:

  1. PCI Express 4.0 / 3.0 x16 (x8 для AMD Ryzen з графікою Radeon Vega);
  2. PCI Express 4.0 / 3.0 x1;
  3. PCI Express 4.0 / 3.0 x16 (у режимі х4);
  4. PCI Express 4.0 / 3.0 x1;
  5. PCI Express 4.0 / 3.0 x16 (у режимі x4).

Усі слоти відповідають стандарту PCI Express 4.0, але будуть за ним працювати тільки в разі встановлення одного з процесорів третього покоління AMD Ryzen. З моделями 2-ого покоління AMD Ryzen, 1-ого та 2-ого покоління AMD Ryzen з графікою Radeon Vega вони перейдуть до режиму PCI Express 3.0. Окремо відзначимо, що верхній роз'єм із посиленою конструкцією працює в режимі x8 при встановленні процесора AMD Ryzen з графікою Radeon Vega.
