Огляд і тестування материнської плати GIGABYTE GA-H170M-HD3 DDR3
24-11-2015
UEFI BIOS
Тестована новинка оснащена сучасним прошиванням UEFI на основі мікрокоду AMI.

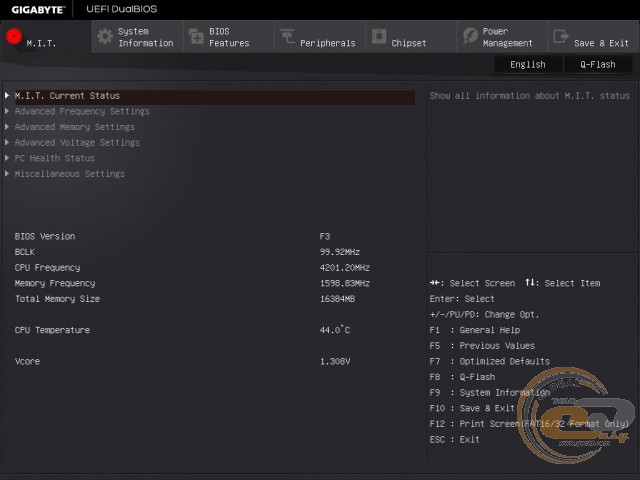

Усі налаштування, пов'язані із ключовими елементами системи, зручно згруповані в розділі «M.I.T.».

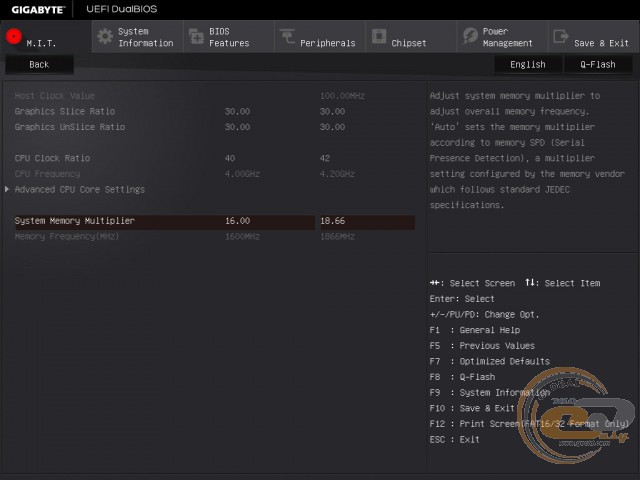

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 1866 МГц.

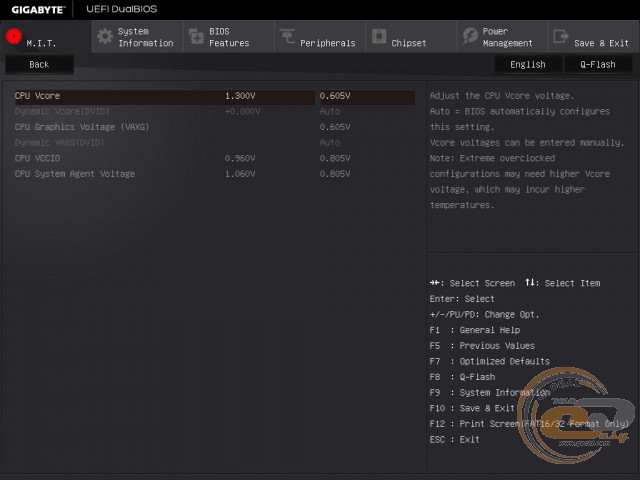

При необхідності в підрозділі «Voltage» можна одержати доступ до регулювань напруги на всіх ключових компонентах системи.
І хоча дана материнська плата не орієнтована на розгін, присутні деякі налаштування, які сприяють оптимізації системи:
|
Параметр |
Назва меню |
Діапазон |
Крок |
|
Процесорний множник |
CPU Clock Ratio |
8 – MAX |
|
|
|
CPU VCCIO |
0,800 – 1,300 |
|
|
Частота оперативної пам'яті |
System Memory Multiplier |
800 – 1866 |
|
|
Напруга на процесорі |
CPU Vcore |
0,600 – 1,300 |
0,001 |
|
Напруга на оперативній пам'яті |
DRAM Voltage |
1,150 – 1,710 |
0,020 |
|
|
DRAM Training Voltage |
1,150 – 1,710 |
0,020 |
|
|
DRAM Termination |
0,264 – 1,083 |
0,009 |
|
Напруга на чіпсеті |
PCH Core |
0,800 – 1,300
|
0,020 |
|
Напруга на графічному ядрі |
CPU Graphics Voltage |
0,600 – 1,300 |
0,001 |
|
Напруга на системному агенті |
CPU System Agent Voltage |
0,800 - 1,300 |
0,001 |
|
Таймінги оперативної пам'яті |
Timing Control |
CAS, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tWL, tRFC, tRTP, tFAW |
|

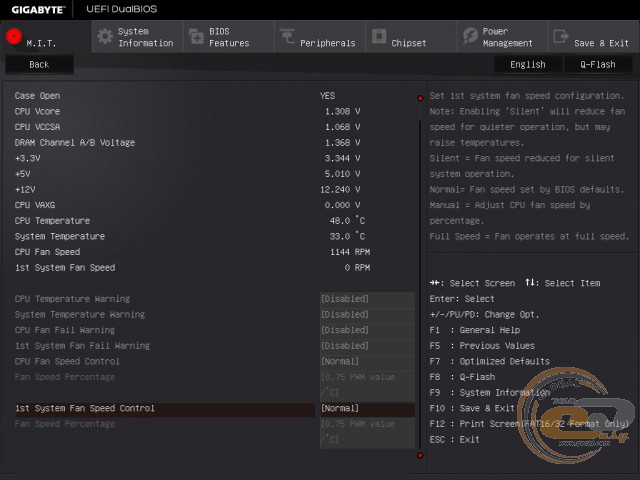

У розділі «PC Health Status» відкривається доступ до спостереження за температурами процесора і чіпсету, показниками додаткових сенсорів, а також за напругою на процесорі, оперативній пам'яті та лініях живлення +12В, +5В і +3,3В. Не слід забувати про підтримку російської локалізації інтерфейсу UEFI BIOS і про можливість робити скріншоти.
Можливості розгону

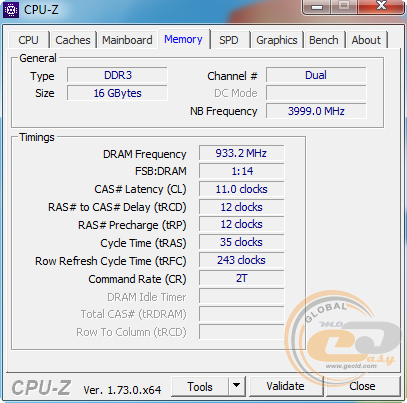

Можливості розгону процесора на даній материнській платі (як і на всіх подібних моделях, які побували в нашій тестовій лабораторії до неї) відсутні. Максимальна частота оперативної пам'яті досягнула заявлених 1866 МГц.
Тестування
Для перевірки можливостей GIGABYTE GA-H170M-HD3 DDR3 використовувалося наступне обладнання:
|
Процесор |
Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ) |
|
Кулер |
Scythe Kama Angle Rev.B |
|
Оперативна пам'ять |
2 x 8 ГБ DDR3L-1600 HyperX FURY HX316LC10FBK2/16 |
|
Відеокарта |
MSI R9 285 GAMING 2G (2 ГБ GDDR5) |
|
Жорсткий диск |
Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбіт/с, NCQ) |
|
Оптичний привід |
ASUS DRW-1814BLT SATA |
|
Блок живлення |
Seasonic X-560 Gold (SS-560KM Active PFC) |
|
Корпус |
CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув) |
|
Монітор |
Philips Brilliance 240P4QPYNS |

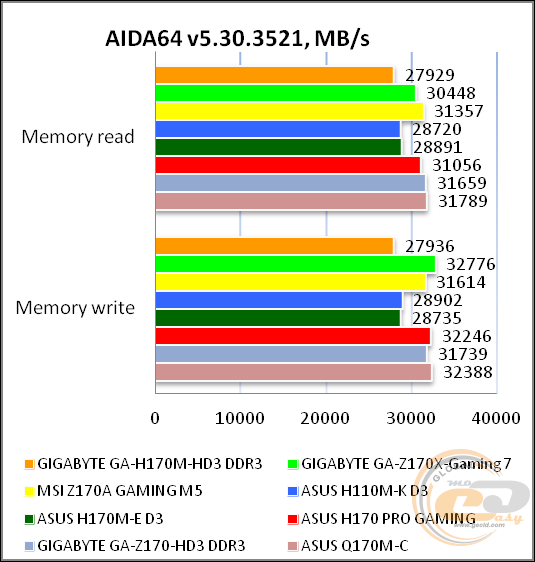

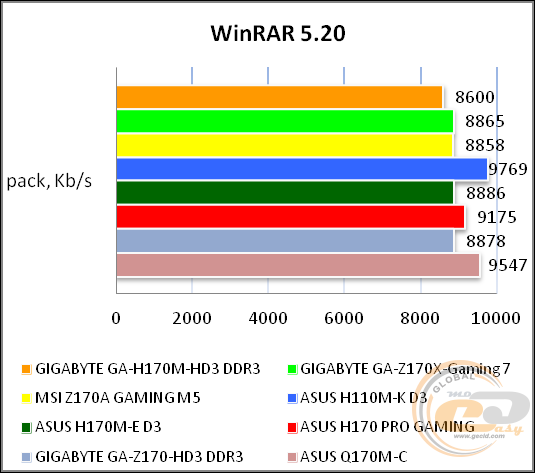

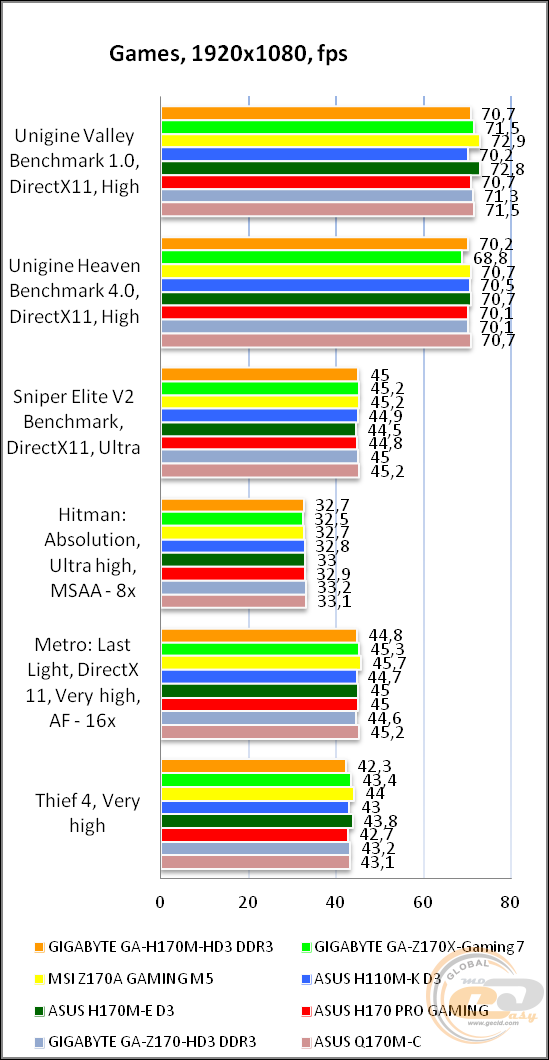

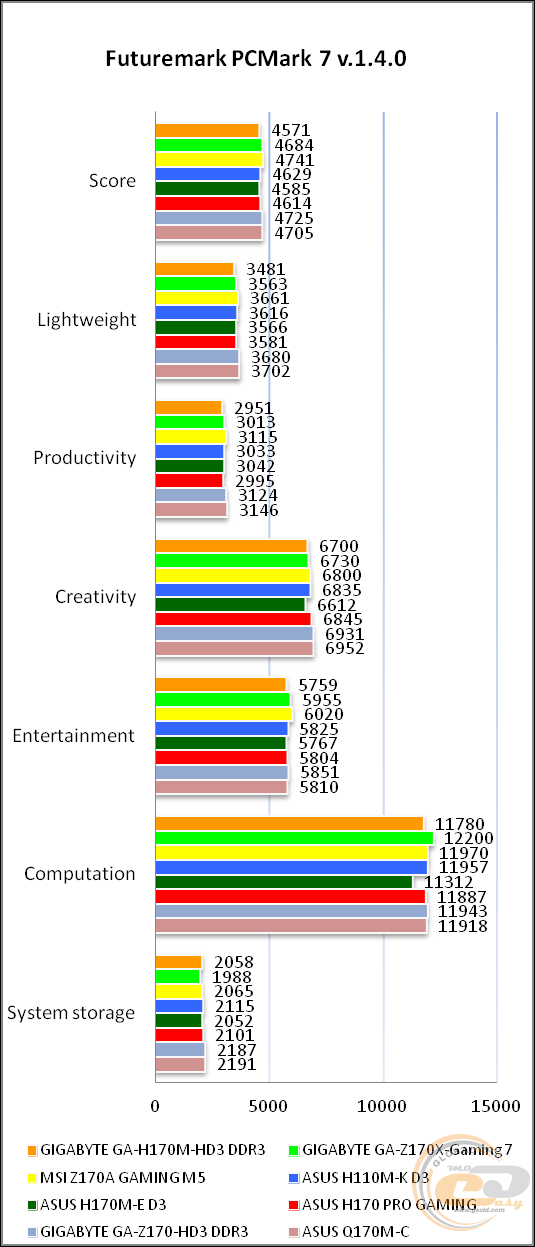

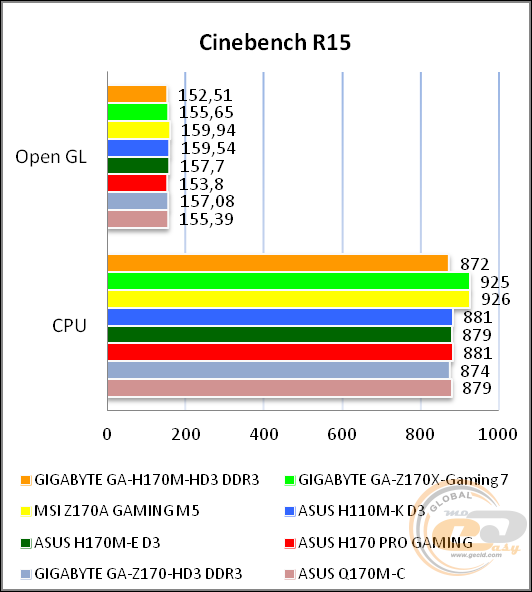

Результати тестів
Продемонстровані результати говорять про відмінну якість виконання новинки, використання хорошої елементної бази та вдалу оптимізацію налаштувань BIOS.
Тестування звукового тракту на основі кодека Realtek ALC887
Звіт про тестування в RightMark Audio Analyzer
16-bit, 44,1 kHz
|
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.01, -0.05 |
Відмінно |
|
Рівень шуму, дБ (А) |
-85.6 |
Добре |
|
Динамічний діапазон, дБ (А) |
85.5 |
Добре |
|
Гармонійні викривлення, % |
0.0051 |
Дуже добре |
|
Гармонійні викривлення + шум, дБ(A) |
-75.9 |
Середньо |
|
Інтермодуляційні викривлення + шум, % |
0.018 |
Дуже добре |
|
Взаємопроникнення каналів, дБ |
-86.0 |
Відмінно |
|
Інтермодуляції на 10 кГц, % |
0.018 |
Дуже добре |
|
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
|
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.02, -0.07 |
Відмінно |
|
Рівень шуму, дБ (А) |
-91.5 |
Дуже добре |
|
Динамічний діапазон, дБ (А) |
91.4 |
Дуже добре |
|
Гармонійні викривлення, % |
0.0044 |
Дуже добре |
|
Гармонійні викривлення + шум, дБ(A) |
-78.6 |
Середньо |
|
Інтермодуляційні викривлення + шум, % |
0.013 |
Дуже добре |
|
Взаємопроникнення каналів, дБ |
-87.1 |
Відмінно |
|
Інтермодуляції на 10 кГц, % |
0.011 |
Дуже добре |
|
Загальна оцінка |
|
Дуже добре |
Аудіопідсистема на основі попередньо встановленого кодека Realtek ALC887 демонструє дуже хорошу якість звучання, якого буде цілком достатньо для повсякденного використання.
Висновки
Материнська плата GIGABYTE GA-H170M-HD3 DDR3 є досить доступним і хорошим у своєму сегменті рішенням для переходу на платформу Socket LGA1151. До ключових її переваг також можна віднести підтримку оперативної пам'яті стандартів DDR3 і DDR3L, що дозволить вам уникнути витрати коштів на нові модулі DDR4.
З інших її переваг відзначимо якісну елементну базу, підтримку інтерфейсу M.2 Socket 3 із пропускною здатністю 32 Гбіт/с, наявність двох портів SATA Express 16 Гбіт/с, а також традиційно високу для GIGABYTE якість виконання.
Серед особливостей новинки виділимо незручне підключення багатоканальної акустики та наявність тільки двох слотів для модулів оперативної пам'яті. Також нагадаємо про відсутність можливості розгону процесорів і ОЗП, що характерно для всіх моделей на основі чіпсету Intel H170.
У підсумку GIGABYTE GA-H170M-HD3 DDR3 можна сміливо радити до купівлі для складання компактної та порівняно недорогої системи з однією відеокартою або зовсім без неї.
Переваги:
- поліпшена елементна база для більш надійної та стабільної роботи материнської плати;
- підтримка інтерфейсу M.2 Socket 3;
- наявність двох портів SATA Express;
- підтримка DDR3 і DDR3L-пам'яті;
- поліпшена аудіопідсистема;
- хороший набір портів на інтерфейсній панелі;
- підтримка ряду корисних фірмових технологій і утиліт;
- порівняно доступна вартість.
Особливості:
- незручне підключення багатоканальної акустики;
- два DIMM-слоти.
Автор: Костянтин Шорохов
Переклад: Олесь Пахолок
Висловлюємо подяку компанії MTI, офіційному дистриб’ютору продукції GIGABYTE, за надану для тестування материнську плату.
Висловлюємо подяку компаніям AMD, Intel, Kingston Technology, Philips і Seasonic за надане для тестового стенду обладнання.
