Огляд і тестування материнської плати GIGABYTE GA-H170M-D3H

07-03-2016

GIGABYTE GA-H170M-D3H

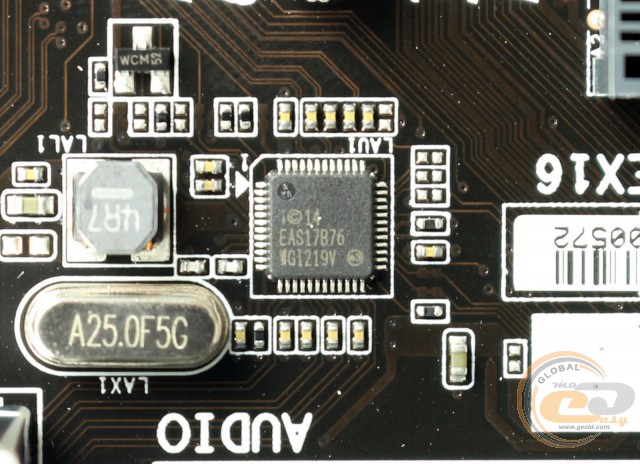

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI219V. А за допомогою ПЗ cFosSpeed Internet Accelerator Software, доступного для завантаження на сторінці підтримки материнської плати, можна встановити пріоритети на доступ до мережевих ресурсів.

GIGABYTE GA-H170M-D3H

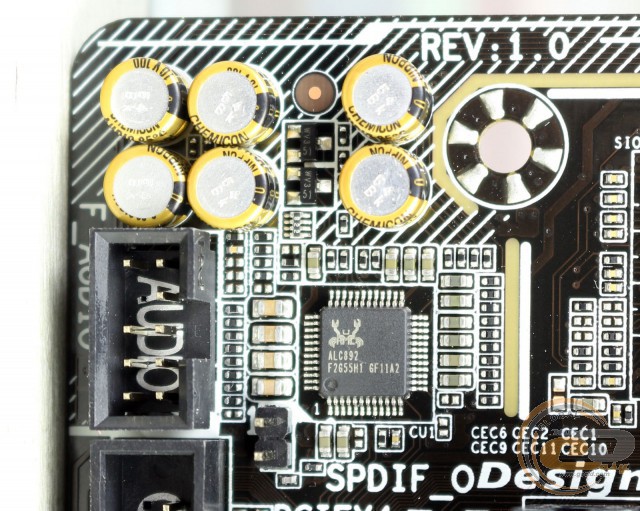

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC892, який підтримує аудіосистеми форматів 2/4/5.1/7.1. У її складі використовуються високоякісні аудіоконденсатори, а також технологія екранування звукового тракту від перешкод.

Окремо виділимо приємний бонус у вигляді підсвічування області текстоліту зі звуковою підсистемою.

GIGABYTE GA-H170M-D3H

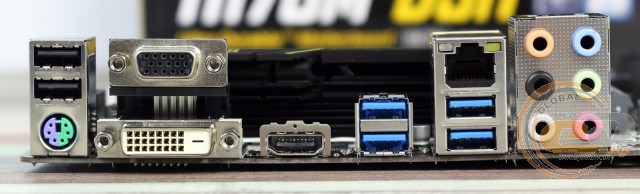

Інтерфейсна панель моделі GIGABYTE GA-H170M-D3H включає до свого складу наступні порти:

  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x HDMI;
  • 1 x PS/2 Combo;
  • 1 x RJ45;
  • 4 x USB 3.0;
  • 2 x USB 2.0;
  • 6 x аудіопортів.

Подібне компонування можна охарактеризувати як відмінне, оскільки вонао пропонує три відеовиходи (включаючи HDMI), підтримку великої кількості портів USB і зручне підключення багатоканальної акустики. Окремо виділимо можливість винести на задню панель порти COM і LPT за допомогою відповідних колодок на поверхні друкованої плати.

GIGABYTE GA-H170M-D3H

В GIGABYTE GA-H170M-D3H присутні хороші можливості для організації охолодження усередині системного корпусу. В наявності чотири 4-контактні роз’єми для підключення вентиляторів: один служить для охолодження центрального процесора, тоді як три інші призначені для системних вертушок.

UEFI BIOS

Тестована новинка використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він розбитий на ряд вкладок, у яких згруповані всі закладені можливості. І навіть має російську локалізацію, яка допоможе недосвідченим користувачам зорієнтуватися в різноманітності налаштувань. У цілому функціональні можливості BIOS дозволять не тільки оптимально сконфігурувати систему, але й реалізувати моніторинг ключових вузлів.

Можливості розгону

GIGABYTE GA-H170M-D3H

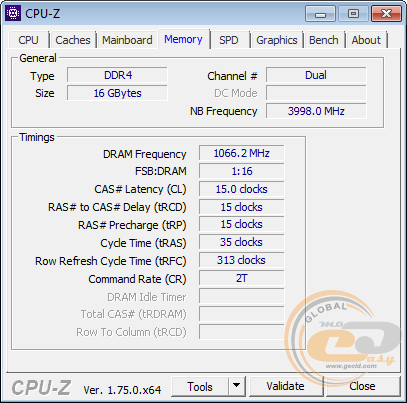

На момент тестування можливості розгону цієї моделі були відсутні. Тестові модулі оперативної пам'яті вдалося запустити на максимально можливій частоті DDR4-2133 МГц.

Тестування

Для перевірки можливостей материнської плати GIGABYTE GA-H170M-D3H використовувалося наступне обладнання:

Процесор

Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ)
Turbo Boost: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

Відеокарта

MSI R9 285 GAMING 2G (2 ГБ GDDR5)

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбіт/с, NCQ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

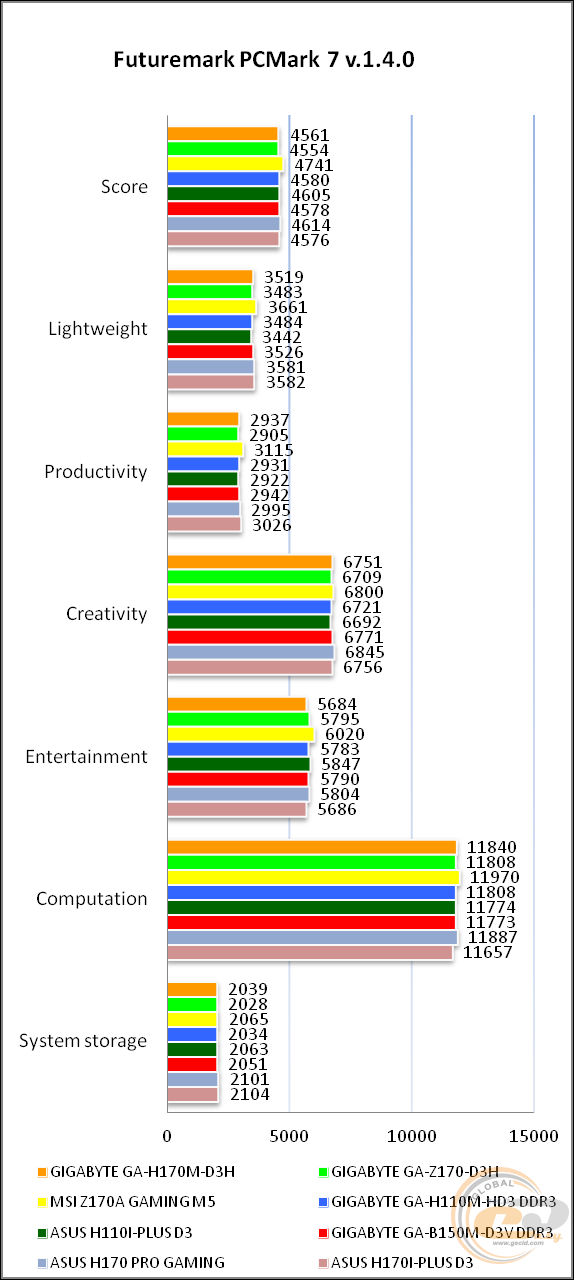

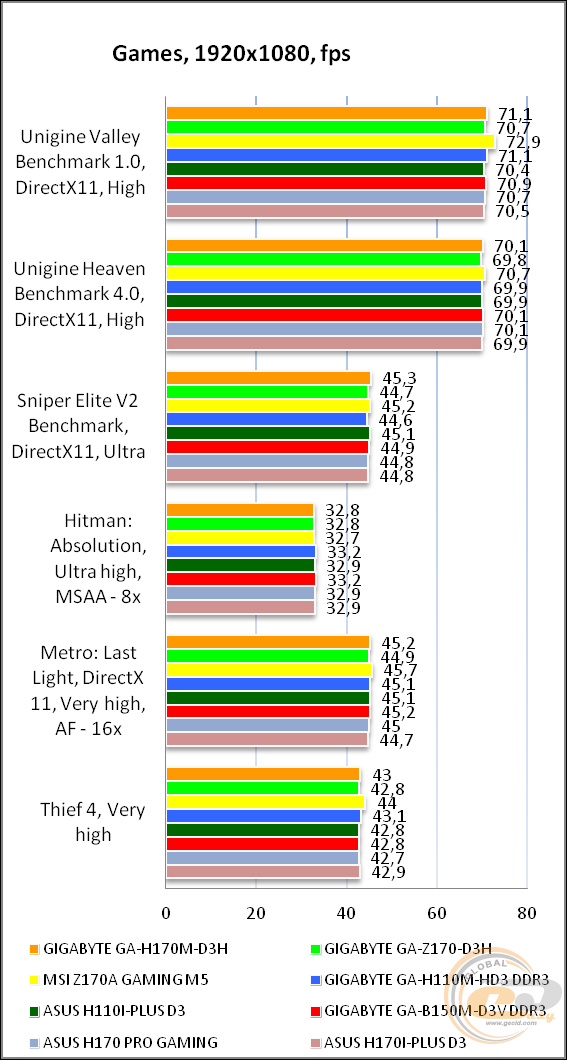

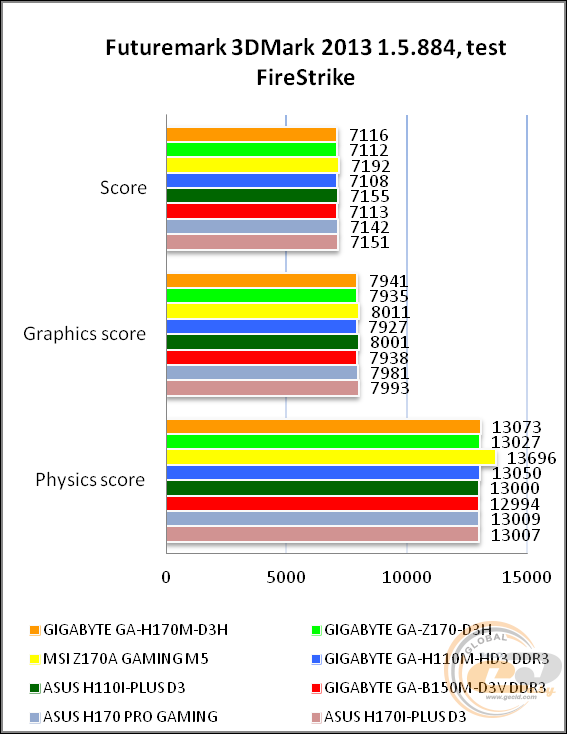

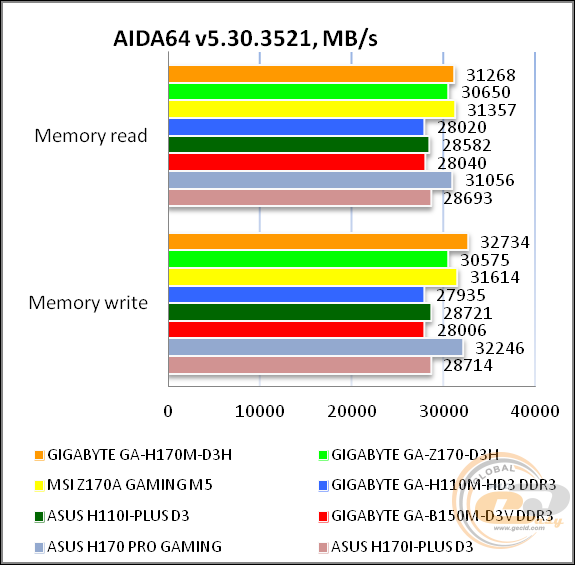

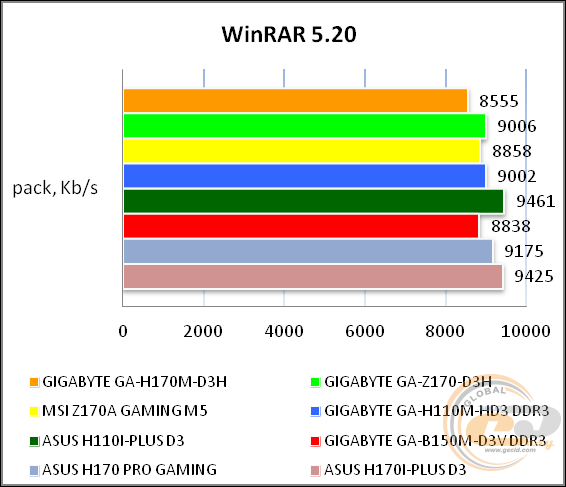

Результати тестів

GIGABYTE GA-H170M-D3H

GIGABYTE GA-H170M-D3H

GIGABYTE GA-H170M-D3H

GIGABYTE GA-H170M-D3H

GIGABYTE GA-H170M-D3H

GIGABYTE GA-H170M-D3H

Продемонстровані результати вказують на високий рівень якості виконання новинки. Їхньому досягненню сприяло використання хорошої елементної бази, актуальних функціональних можливостей і вдала оптимізація налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC892

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.05

Відмінно

Рівень шуму, дБ (А)

-85.6

Добре

Динамічний діапазон, дБ (А)

85.6

Добре

Гармонійні викривлення, %

0.0046

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-77.1

Середньо

Інтермодуляційні викривлення + шум, %

0.017

Дуже добре

Взаємопроникнення каналів, дБ

-85.5

Відмінно

Інтермодуляції на 10 кГц, %

0.017

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.08

Відмінно

Рівень шуму, дБ (А)

-92.0

Дуже добре

Динамічний діапазон, дБ (А)

91.8

Дуже добре

Гармонійні викривлення, %

0.0038

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-79.9

Середньо

Інтермодуляційні викривлення + шум, %

0.011

Дуже добре

Взаємопроникнення каналів, дБ

-87.1

Відмінно

Інтермодуляції на 10 кГц, %

0.0096

Дуже добре

Загальна оцінка



Дуже добре

Звукова підсистема материнської плати GIGABYTE GA-H170M-D3H справила хороше враження. Завдяки використанню якісного аудіокодека вона демонструє гідну якість відтворення звуку.

Висновки

Як і очікувалося, материнська плата GIGABYTE GA-H170M-D3H продемонструвала себе винятково з найкращого боку. При середній вартості близько $115 вона пропонує необхідні характеристики для складання компактної мультимедійної або офісної системи. Благо в наявності є цілий ряд переваг при повній відсутності яких-небудь істотних недоліків.

Говорячи про ключові переваги протестованої моделі, у першу чергу варто виділити її відмінну збалансованість, адже при згаданій вартості ви одержите не тільки якісну елементну базу, хорошу звукову підсистему та гігабітний LAN-контролер від Intel з можливістю пріоритизації мережевого трафіку, але й багатий вибір портів для підключення накопичувачів. Окремо відзначимо підтримку інтерфейсів COM, LPT, PS/2 і PCI, що може бути корисно у випадку складання ПК для офісу, а також зручне підключення багатоканальної акустики й наявність порту HDMI.

Що ж стосується особливостей, то до таких можна віднести хіба що відсутність можливостей розгону. В іншому ж ніяких недоліків ми не виявили. У підсумку GIGABYTE GA-H170M-D3H однозначно не розчарує свого покупця й заслужено займе своє місце в якості основи для надійної та недорогої системи.

Переваги:

  • підтримка інтерфейсу M.2 Socket 3 із пропускною здатністю до 32 Гбіт/с;
  • наявність двох портів SATA Express із пропускною здатністю до 16 Гбіт/с;
  • добротна аудіопідсистема;
  • гігабітний LAN-контролер компанії Intel з можливістю пріоритизації трафіку;
  • підтримка інтерфейсів COM, LPT, PCI і PS/2;
  • хороший набір портів на інтерфейсній панелі;
  • підтримка ряду корисних фірмових технологій і утиліт;
  • хороше цінове позиціонування.

Особливості:

  • відсутність можливостей розгону.


Автор: Костянтин Шорохов
Переклад: Олесь Пахолок


Висловлюємо подяку компанії MTI, офіційному дистриб’ютору продукції GIGABYTE, за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, Intel, Kingston, Philips і Seasonic за надане для тестового стенду обладнання.
