Огляд материнської плати GIGABYTE GA-D510UD

30-10-2010

Сьогодні до нас на тестування потрапила материнська плата GIGABYTE GA-D510UD на базі нового набору системної логіки Intel Pine Trail, який є подальшим розвитком платформи для процесорів Intel Atom попереднього покоління Diamondville.

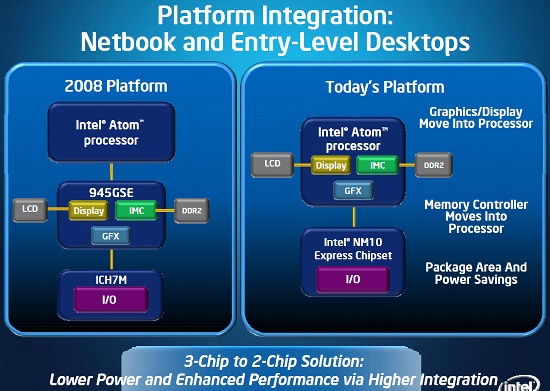

Intel Pine Trail

Головною відмінністю нового набору логіки є відмова від використання північного мосту та інтеграція його функцій у центральний процесор. Подібне компонування нам вже знайоме з оглядів материнських плат для сімейства процесорів Intel Core. Оновлений південний міст одержав назву Intel NM10 Express, а в процесор перемістилися контролер пам'яті та графічне ядро.

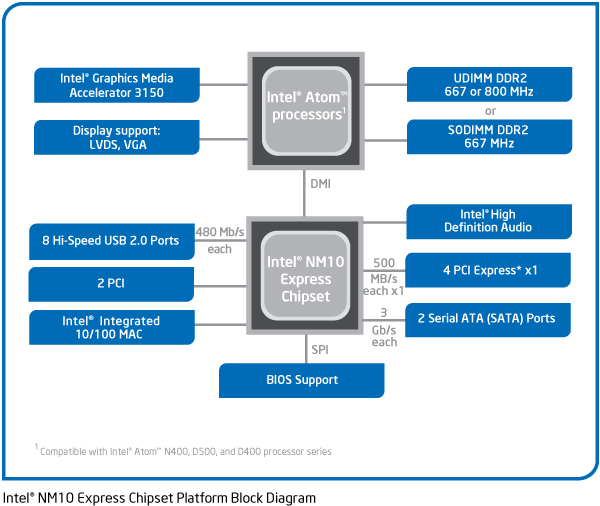

Intel NM10 Express

Новий чіпсет Intel NM10 Express підтримує два порти SATA з швидкістю обміну 3 Гб/с, 4 лінії PCI Express x1, Intel HD Audio, вісім портів USB 2.0, два порти PCI і Ethernet-адаптер, що працює з швидкістю до 100 Мб/c. Обчислювальні ядра процесора Intel Atom D510 тепер об'єднані в один кристал, на відміну від старого Intel Atom 330, який фізично складався з двох ядер Intel Atom 230. Контролер пам'яті як і раніше є одноканальним і підтримує модулі стандарту DDR2-667 у вигляді модулів SODIMM і DDR2-667/800 якщо це звичайні DIMM.

Як ми бачимо, суттєві зміни відбулися тільки в компонуванні елементів, а технічна складова залишилася попередньою, тому очікувати значного збільшення швидкодії материнських плат на основі Intel Pine Trail нам не доводиться.

GIGABYTE GA-D510UD

Специфікація материнської плати GIGABYTE GA-D510UD:

Виробник

GIGABYTE

Модель

GA-D510UD

Чіпсет

Intel NM10

Процесорний роз’єм

BGA 559

Підтримувані процесори

Intel Atom D510 (інтегрований у плату)

Системна шина, МГц

667 МГц

Використовувана пам'ять

DDR2-800/667

Підтримка пам'яті

2 x 240-контактних DIMM DDR2 до 4 ГБ

Слоти розширення

1 x PCI

Дискова підсистема

Чіпсет підтримує:
2 x SATA 3.0 Гб/с
Додатковий контролер GIGABYTE SATA2:
2 x SATA 3.0 Гб/с з підтримкою RAID-масивів рівнів 0, 1 і JBOD
1 x UltraDMA 133/100/66 для підключення 2 РАТА пристроїв

LAN

Мережний Ethernet-контролер Realtek RTL8111D 10/100/1000 Мбіт/с

Звукова підсистема

8-канальний High-Definition Audio кодек Realtek ALC888В

Живлення

20-контактний роз’єм живлення ATX
4-контактний роз’єм живлення ATX12V

Охолодження

Активна система охолодження процесора, пасивна система охолодження чіпсета

Роз’єми для вентиляторів

1 x CPU
1 x корпусний вентилятор

Зовнішні порти I/O

1 х PS/2 (Клавіатура)
1 х PS/2 (Миша)
1 x COM
1 x D-Sub
1 x LPT
1 x RJ45 LAN
3 x аудіопорти (Line-in/ Line-out/ MIC)
4 x USB 2.0/1.1

Внутрішні порти I/O

2 x USB 2.0/1.1
4 x SATA 3Gb/s
1 x COM
1 х Аудіо роз’єм
Роз’єм передньої панелі

BIOS

2 х 4 Мбіт ПЗП
PnР 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Фірмові технології

@BIOS
Download Center
Auto Green
Q-Flash
Smart Recovery
Q-Share
EasyTune
Xpress Install
Xpress Recovery 2

Комплектація

Посібник користувача;
Посібник з швидкого встановлення;
Заглушка інтерфейсної панелі;
1 x SATA кабель;
1 x UltraDMA 133/100/66 кабель;
1 x DVD з драйверами і утилітами

Форм-фактор
Розміри, мм

Mini-ITX
170 x 170

Сайт виробника

http://www.gigabyte.ua/
Останню версію BIOS можна скачати з сайта виробника.

Все цены на GIGABYTE GA-D510UD

Материнська плата поставляється в досить скромній фірмовій однотонній коробці.

GIGABYTE GA-D510UD

Ідентифікувати вміст можна згідно невеликій наклейці в куті. Крім моделі плати, ми довідаємося про те, що вона виконана за технологією Ultra Durable 3, оснащена процесором Intel Atom і двома мікросхемами BIOS (технологія Dual BIOS), підтримує оперативну пам'ять стандарту DDR2-667 і повноцінно працює з утилітою Easy Tune 6.

Згадується повна відповідність стандартам операційної системи Microsoft Windows 7. Останнє ствердження слушне не тільки для даної плати, а і для платформи в цілому. Про це згадується на сторінці підтримки Intel: «Платформи на базі системної плати з набором мікросхем Intel NM10 Express, оснащені графічним адаптером, а також оперативною пам'яттю і жорстким диском необхідного об'єму і швидкодії, відповідають всім вимогам по сумісності з ОС Microsoft Windows 7».

GIGABYTE GA-D510UD

На торці упаковки присутній більш докладний перелік технічних характеристик, серійний номер і ревізія плати.

GIGABYTE GA-D510UD

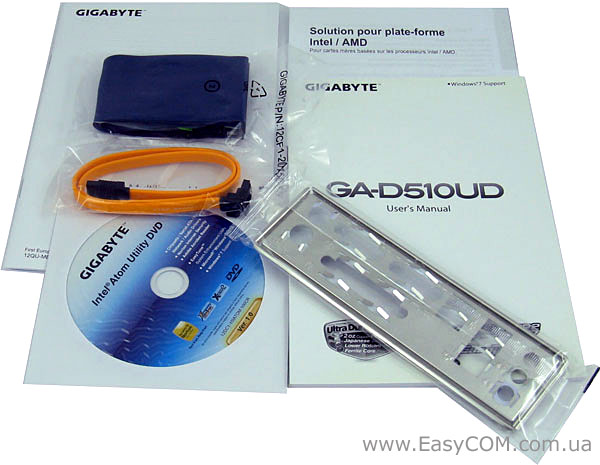

У комплекті поставки потенційний споживач зможе побачити:

  • посібник користувача;
  • посібник з швидкого встановлення;
  • заглушку інтерфейсної панелі;
  • 1x SATA кабель;
  • 1 x UltraDMA 133/100/66 кабель;
  • 1 х DVD-диск з драйверами і утилітами.

GIGABYTE GA-D510UD

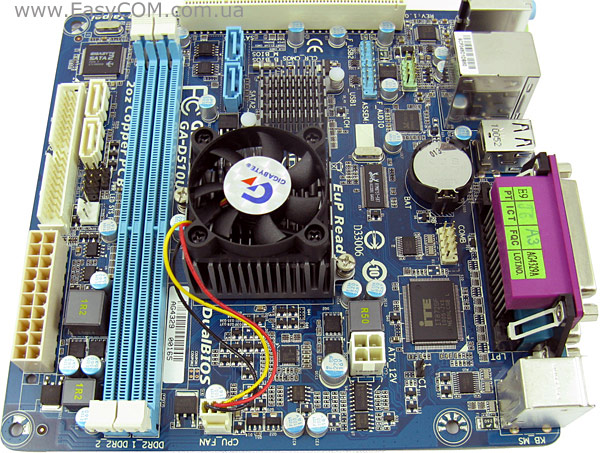

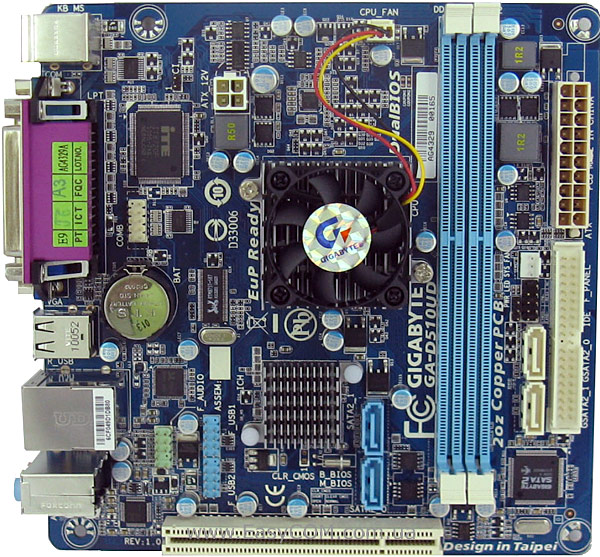

Не дивлячись на скромні розміри плат формату Mini-ITX, компонування елементів на текстоліті виконана вдало. Для зручності підключення всі основні роз’єми рознесені по краям плати.

GIGABYTE GA-D510UD

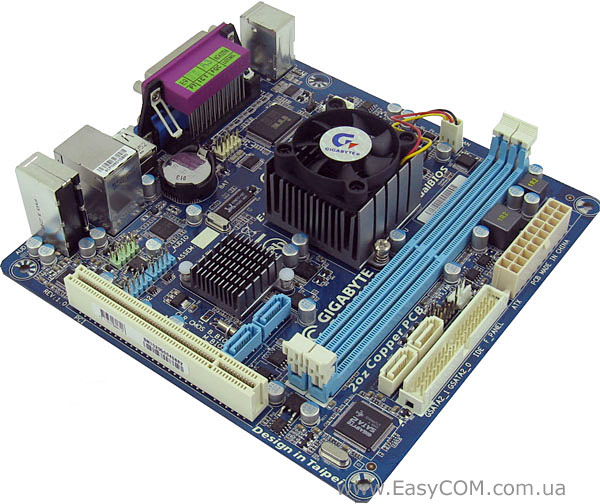

Перше, що привертає увагу – зміна пріоритетів охолодження. Тепер процесор охолоджується кулером, а чіпсету доводиться задовольняти скромним алюмінієвим радіатором. В платах з процесорами Atom попереднього покоління, наприклад GIGABYTE GA-GC230D чи Intel D945GCLF2D, саме чіпсет був самим гарячим елементом.

GIGABYTE GA-D510UD

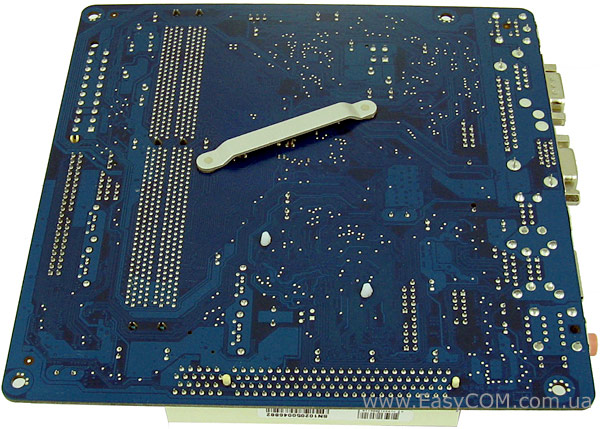

На звороті плати виробником дбайливо встановлена опорна пластина для запобігання деформації текстоліту «процесорним кулером». Радіатор чіпсета кріпиться за допомогою звичайних пластикових засувок.

GIGABYTE GA-D510UD

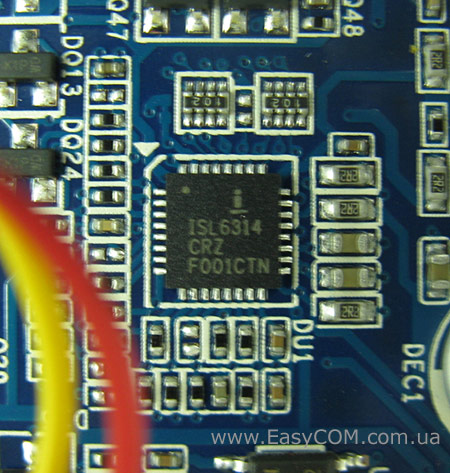

Підсистема живлення процесора складається всього з однієї фази, а в якості контролера живлення використана мікросхема ISL6314 виробництва Intersil Corporation.

GIGABYTE GA-D510UD

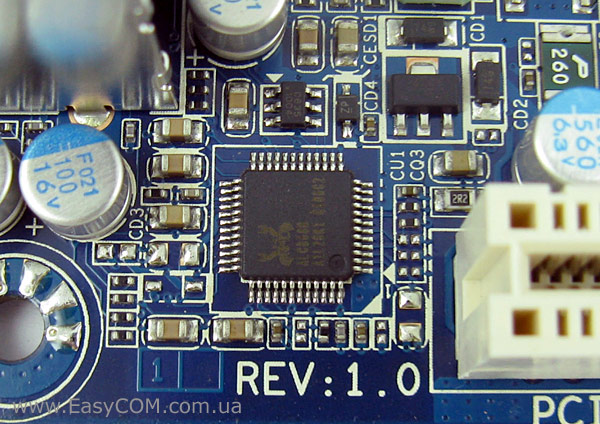

За роботу звукової системи материнської плати відповідає 8-канальний аудіокодек Realtek ALC888B.

GIGABYTE GA-D510UD

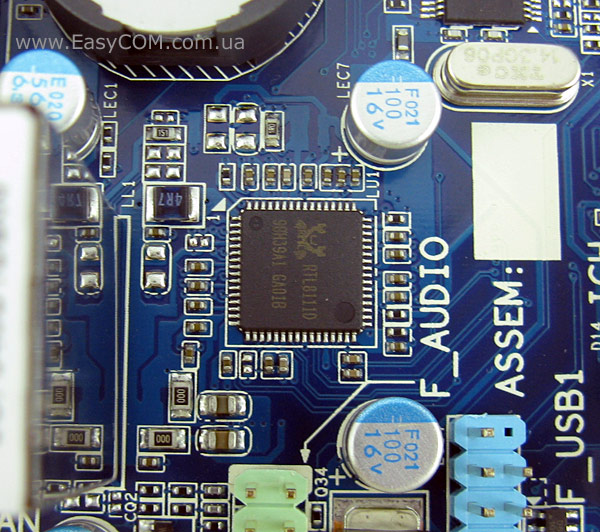

Мережний адаптер реалізований контролером Realtek RTL8111D і підтримує швидкість з'єднання аж до 1 Гб/с, що для такої скромної плати можна вважати перевагою.

GIGABYTE GA-D510UD

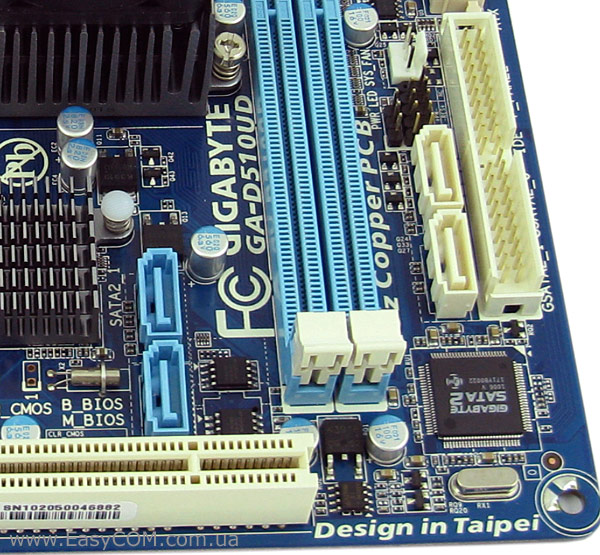

Крім двох роз’ємів SATA, реалізованих завдяки потенціалу чіпсету Intel NM10, на платі розведений один порт IDE і два додаткові порти SATA з можливістю реалізації RAID (GSATA2_0 і GSATA2_1), за роботу яких відповідає фірмовий чіп GIGABYTE SATA2 (тобто перемаркірований JMicron JMB363).

GIGABYTE GA-D510UD

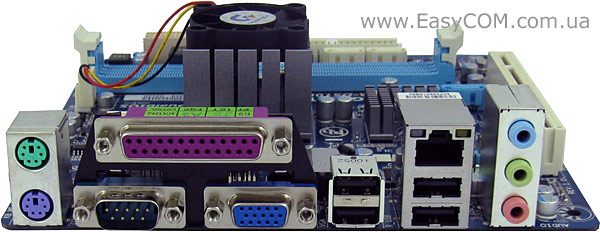

На задню панель виведений стандартний набір портів для підключення периферії:

  • 2 х роз’єми PS2 для клавіатури і миші;
  • 1 х роз’єм LPT;
  • 1 x роз’єм COM;
  • 1 х роз’єм VGA;
  • 4 х роз’єми USB 2.0;
  • 1 х роз’єм Ethernet;
  • 3 х роз’єми звукового кодека Realtek ALC888В.

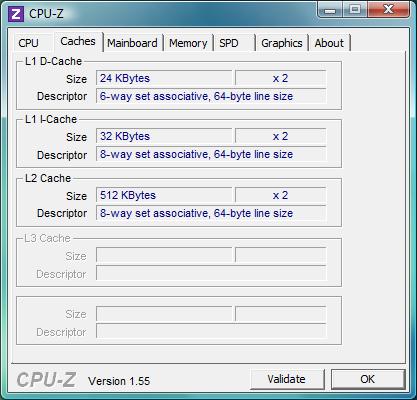

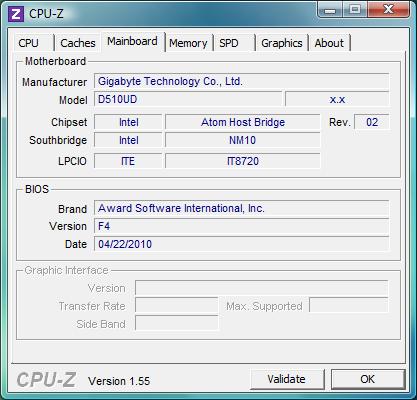

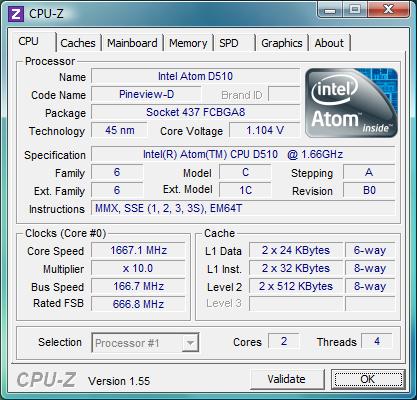

Утиліта CPU-Z коректно визначає процесор Intel Atom D510.

GIGABYTE GA-D510UD

Як і процесори попереднього покоління, Intel Atom D510 виготовляється по 45-нм техпроцесу, має два ядра, підтримує технологію Hyper-Threading і інструкції MMX, SSE1, SSE2, SSE3, SSS3S, EM64T. Кеш-пам'ять другого рівня дорівнює 2х512 Кб, а тактова частота становить 1667 МГц.

GIGABYTE GA-D510UD

GIGABYTE GA-D510UD

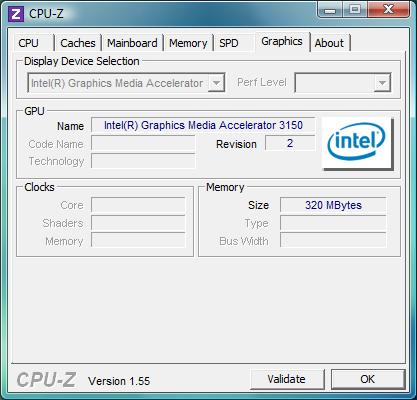

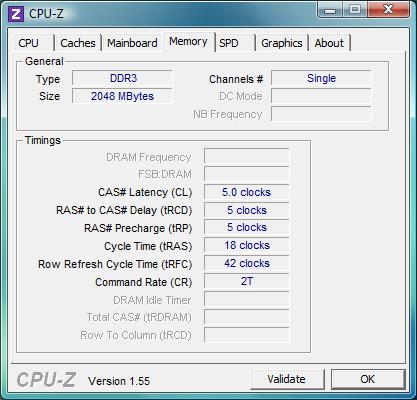

Коректні параметри оперативної пам'яті утиліті CPU-Z відобразити не вдалося. Частота роботи не розпізналася, а стандарт модулів пам'яті визначається невірно.

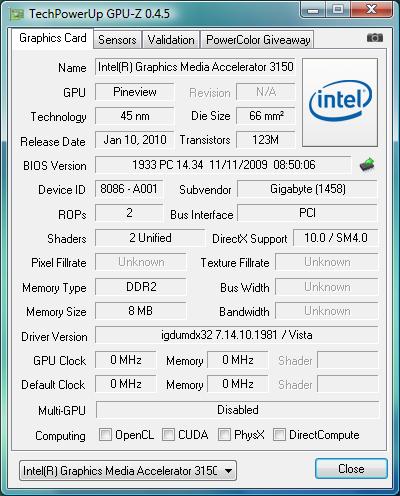

Не змогла розпізнати графічне ядро і утиліта GPU-Z. Інтегрованому відеоадаптеру «приписують» підтримку DirectХ 10.0 і «віднімають» 2 блоки ROP. Будемо сподіватися, що в майбутніх версіях утиліт ці недоліки будуть виправлені.

BIOS

Материнська плата GIGABYTE GA-D510UD використовує BIOS, заснований на мікрокоді AWARD. Плата не призначена для ентузіастів, тому набір налаштувань суттєво спрощений.

GIGABYTE GA-D510UD

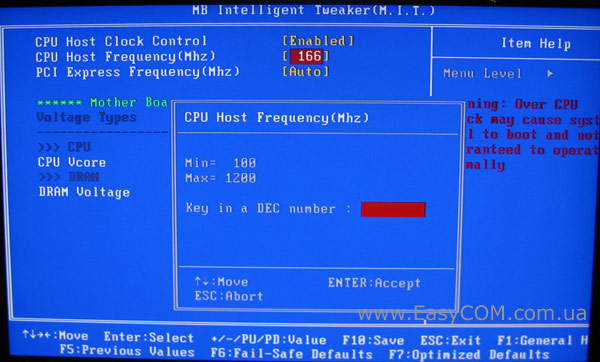

Вибір інструментів для розгону не вражає, але радує своєю присутністю.

Параметр

Діапазон

Крок

CPU Host Clock Control

Enabled Disabled



CPU Clock Frequency (МГц)

100 – 1200

1

PCI Express Frequency (МГц)

90 – 150

1

CPU Vcore (В)

0,818 – 1,331

0,12 – 0,13

DRAM Voltage (В)

1,8 – 2,1

0,1

У таблиці наведені граничні значення параметрів і крок їх зміни.

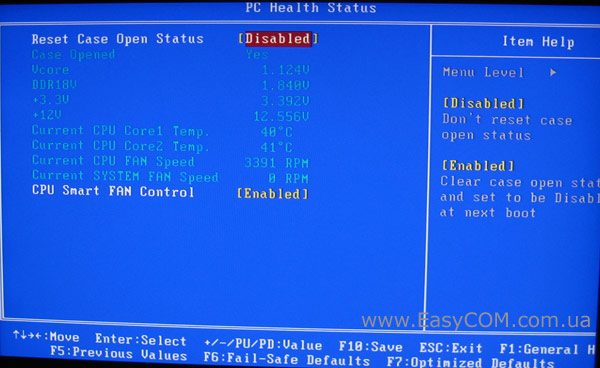

Функції моніторингу реалізовані досить скромно, хоча за всіма найбільш важливими параметрами ведеться спостереження. Тут же підтримується можливість автоматичного керування швидкістю обертання тільки для кулера центрального процесора.

Розгін

Наявні в BIOS можливості для розгону «натякають» нам на додатковий прихований потенціал інтегрованого процесора. Перевіримо, як ці функції реалізовані на практиці.

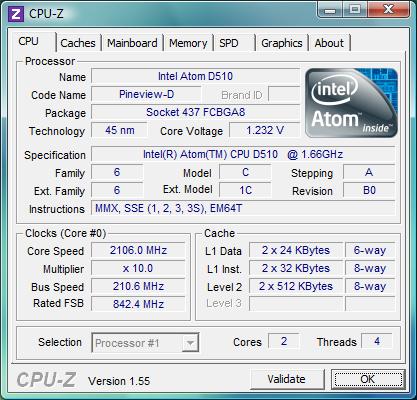

Процесор Intel Atom D510, незмінно використовуваний у материнській платі GIGABYTE GS-D510UD, нам вдалося розігнати до частоти 2,1 ГГц, що забезпечить прискорення приблизно на 26%. Це дуже гарний результат, особливо якщо врахувати те, що не у всіх виробників на платах формату Mini-ITX з вбудованим процесором є хоч якісь функції для розгону.

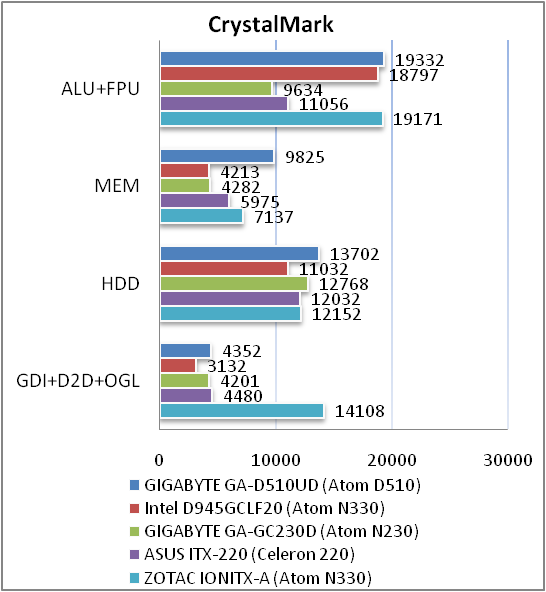

Тестування

GIGABYTE GA-D510UD

GIGABYTE GA-D510UD

GIGABYTE GA-D510UD

GIGABYTE GA-D510UD

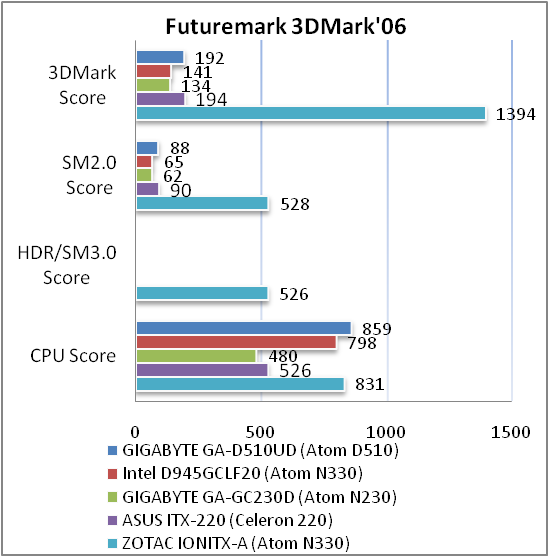

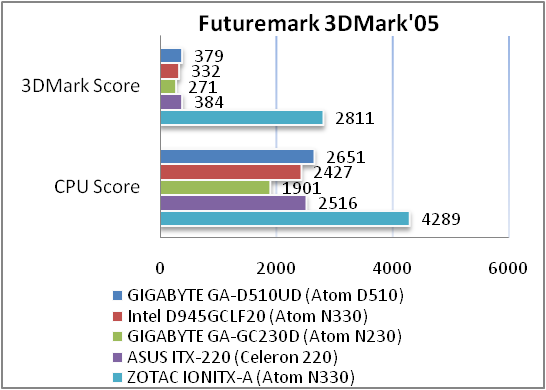

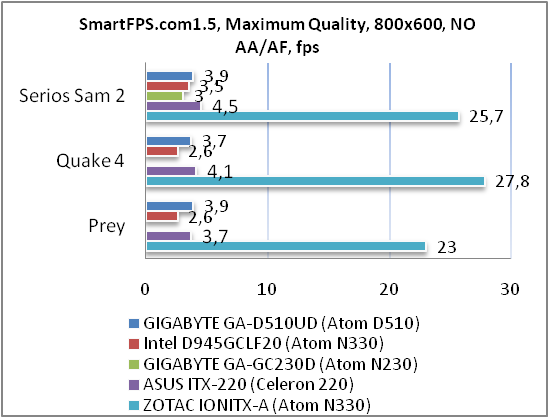

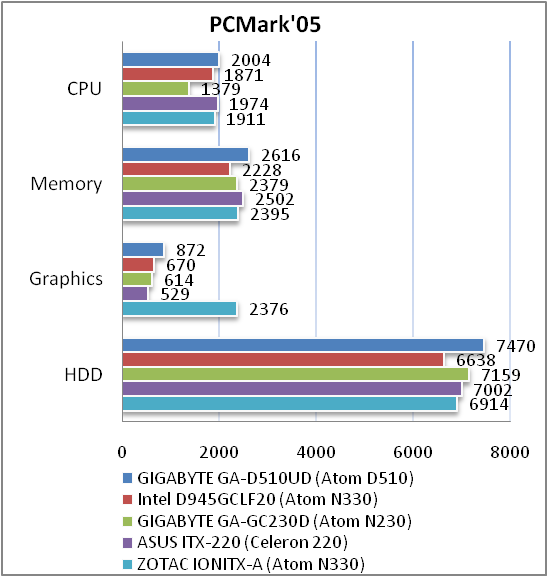

Результати тестування повністю виправдали наші очікування. Продуктивність плати GIGABYTE GS-D510UD виявилася практично аналогічно рівню попередньої платформи. Завдяки другому ядру процесора Intel Atom D510 і підвищенню частоти роботи модулів оперативної пам'яті, перевага в рідких випадках досягає 15-20%.

Система охолодження материнської плати продемонструвала непогані результати. Під час тестування радіатор центрального процесора прогрівався до 40°С, а на чіпсеті – до 51°С. При цьому середня швидкість роботи вентилятора становила 4200 об/хв, що помітно менше максимальної 6000 об/хв.

Ще один не зовсім приємний момент, який необхідно відзначити - материнська плата не знижувала частоту і напругу живлення процесора під час простою системи. При цьому виробник заявляє, що плата відповідає вимогам Євросоюзу ErP (Energy-related Products), метою яких є зменшення впливу на навколишнє середовище нової продукції шляхом впровадження заходів щодо встановлення мінімальних критеріїв її енергоспоживання. Хоча, можливо, більш нові версії BIOS виправлять цей недолік.

Тестування звукового тракту на основі кодека Realtek ALC888В

Загальні результати (Rightmark Audio Analyzer)

Режим роботи 16-bit, 44 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.47, -3.93

Погано

Рівень шуму, дБ (А)

-64.6

Погано

Динамічний діапазон, дБ (А)

64.6

Погано

Гармонійні викривлення, %

0.018

Добре

Гармонійні викривлення + шум, дБ(A)

-58.9

Погано

Інтермодуляційні викривлення + шум, %

0.136

Середньо

Взаємопроникнення каналів, дБ

-66.5

Добре

Інтермодуляції на 10 кГц, %

0.258

Середньо

Загальна оцінка



Середньо

Режим роботи 24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.48, -0.15

Добре

Рівень шуму, дБ (А)

-81.7

Добре

Динамічний діапазон, дБ (А)

81.0

Добре

Гармонійні викривлення, %

0.0088

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-74.6

Середньо

Інтермодуляційні викривлення + шум, %

0.026

Добре

Взаємопроникнення каналів, дБ

-77.4

Дуже добре

Інтермодуляції на 10 кГц, %

0.025

Добре

Загальна оцінка



Добре

Отримані результати не можна назвати видатними, але для кола завдань, на які орієнтована дана плата, їх буде цілком достатньо.

Висновки

Швидкодія платформи Intel Pine Trail залишилося практично ідентичною попередній і все ще не дотягає того рівня, який необхідний для роботи як основи домашнього розважального центру. Можна припустити, що модернізація структури платформи була необхідна для створення «тестового полігона» під майбутні компактні та мобільні рішення.

Розглянута нами материнська плата GIGABYTE GA-D510UD буде ідеальною основою для типового офісного ПК або домашньої системи, яка зібрана в основному для виходу в інтернет. На жаль, у ролі основи повноцінного медіацентру дане рішення виявиться не кращим вибором, тому що не зможе забезпечити відтворення відео з високою роздільною здатністю, що набирає популярність. Однак компактність і поліпшені завдяки додатковому дисковому контролеру можливості розширення є важливими перевагами GIGABYTE GA-D510UD.

Переваги:

  • поліпшена підтримка накопичувачів;
  • можливість організації RAID 1 чи 0 для двох дисків;
  • низьке енергоспоживання;
  • можливості розгону;
  • ефективна система охолодження.

Недоліки:

  • Низька продуктивність;
  • Некоректна робота режиму енергозбереження.


Автори: Сергій Філінский, Олександр Черноіван
Переклад: Анна Смірнова

Дякуємо фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надану для тестування плату.
