Огляд материнської плати Intel D945GCLF2D форм-фактору Mini-ITX

З виходом економічних процесорів Intel Atom стали масово з'являтися і різні пропозиції на їх основі від нетбуків до функціональних материнських плат для компактних і економічних систем. Ми вже розглядали такі рішення від компаній GIGABYTE і ASUS, а цього разу розглянемо материнську плату від компанії виробника цих процесорів. В «арсеналі» Intel є дві дуже схожі пропозиції – більш дешева плата Intel D945GCLF2D і трохи дорожче Intel D945GCLF2. Єдиною відмінністю цих продуктів між собою є наявність виходу S-Video у більш дорогої моделі. Взагалі, тільки це і відрізняє можливості Intel D945GCLF2 від плат-конкурентів інших виробників, розглянутих нами раніше – плат GIGABYTE GA-GC230D і ASUS AT3GC-I. Судіть самі: всі плати побудовані на вже знайомому багатьом наборі системної логіки Intel 945GC Express, яка працює у зв'язці з південним мостом Intel ICH7, мають однакові можливості розширення та схожу вартість. Все це робить їх практично «близнюками», проте, одна зних має стати більш оптимальним вибором. Визначити ж «хто чого вартий» ми і спробуємо в цьому огляді, протестувавши материнську плату Intel D945GCLF2D.

Специфікація материнської плати Intel D945GCLF2D:

Виробник	Intel
Модель	D945GCLF2D
Чіпсет	Intel 945GC Express + Intel ICH7
Процесорний роз’єм	Socket 479
Підтримувані процесори	Intel Atom 330 (впаяний на платі)
Системна шина, МГц	533 МГц
Використовувана пам'ять	DDR2 533 Non-ECC, Un-buffered Memory
Підтримка пам'яті	1 x 240-контактний DIMM до 2 ГБ
Відеопідсистема	Графічний адаптер Intel Graphics Media Accelerator 950
Слоти розширення	1 x PCI
Дискова підсистема	2 x SATA 3.0 Гб/c 1 x Ultradma 133/100/66 для підключення 2 РАТА-пристроїв
LAN	Мережний Ethernet-контролер Realtek RTL8111C 1000 Мбіт/с
Звукова підсистема	5.1-канальний звук HD audio Realtek ALC662
Живлення	24-контактний роз’єм живлення ATX 4-контактний ATX12V роз’єм живлення
Охолодження	Алюмінієві радіатори
Роз’єми для вентиляторів	1 х системний вентилятор 1 x корпусний вентилятор
Зовнішні порти I/O	1 х PS/2 (Клавіатура) 1 х PS/2 (Миша) 1 x COM 1 x VGA (D-Sub) 1 x LPT 1 x RJ45 LAN 3 x аудіо порта (Line-in/ Line-out/ MIC) 4 x USB 2.0/1.1
Внутрішні порти I/O	4 x USB 2.0/1.1 Роз’єм системної панелі
Комплектація	1 x SATA кабель; 1 x UltraDMA 133/100/66 кабель; заглушка задньої панелі; диск з драйверами та утилітами.
Форм-фактор Розміри, мм	Mini-ITX 171,45 x 171,45
Сайт виробника	http://www.intel.com/ Новий BIOS і драйвера можна скачати зі сторінки підтримки.

Все цены на Intel D945GCLF2D

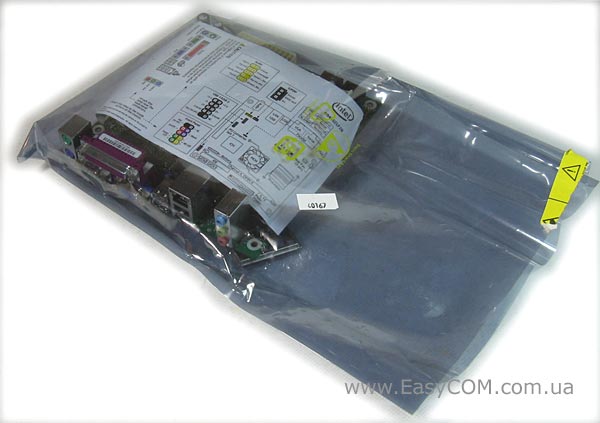

В нашу тестову лабораторію плата потрапила в комплектації OEM. Але це не страшно, оскільки упаковка плати на її продуктивність не впливає і має чисто психологічний вплив на потенційних покупців – адже все-таки зустрічають по одежці. У короткому описі на сайті виробника є зовнішній вигляд упаковки, оформленої у «фірмовий» блакитний колір. Але, оскільки, ми в руках цю коробку не тримали, то не будемо її не описувати, не порівнювати з іншими.

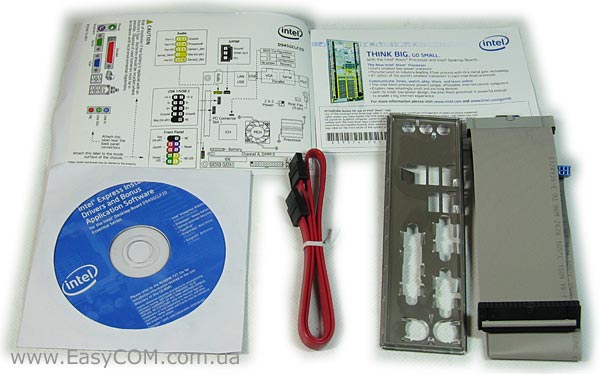

У комплекті з материнською платою маємо:

• Інструкція з підключення;
• 1 x SATA-кабель;
• 1 x UltraDMA 133/100/66 кабель;
• заглушка задньої панелі;
• диск з драйверами та утилітами.

Мінімальний комплект поставки, немає навіть інструкції користувача. А у всьому іншому він точно такий же, як і в материнських плат інших компаній, розглянутих нами раніше – самий мінімум, необхідний для складання системи.

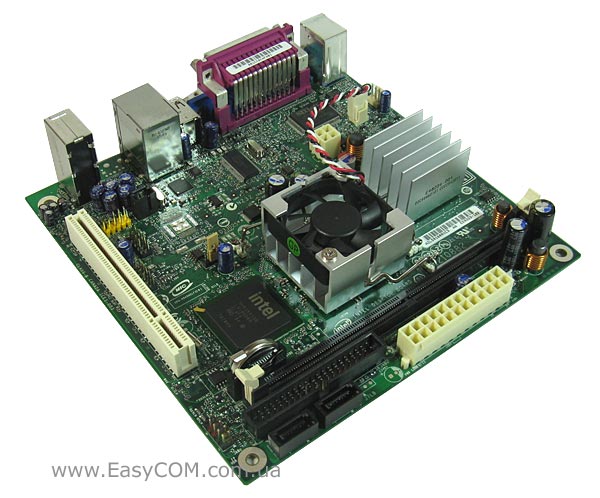

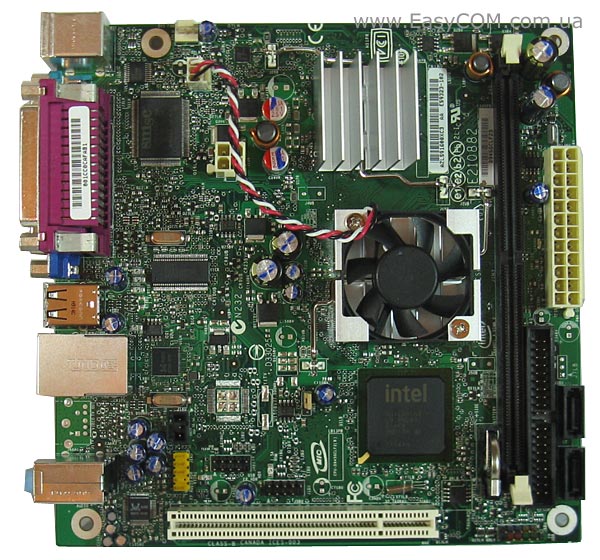

Зовнішній вигляд плати досить звичайний і сюрпризів не підніс. Одразу бачимо пустє місце під мікросхему, що забезпечує роботу виходу S-Video, і самого роз’єму на задній панелі теж немає. В іншому все як у конкурентів – якісна пайка елементів на платі, для установки плат розширення передбачений один роз’єм PCI, оперативна пам'ять встановлюється в єдиний роз’єм DIMM і її максимальний об’єм може становити 2 ГБ, роз’єми для підключення зміщених до країв плати для більш зручного підключення до них. Виключення становить лише роз’єм живлення ATX12V, який зміщений до центру плати. Але це, мабуть, єдиний недолік і відмінність у компонуванні.

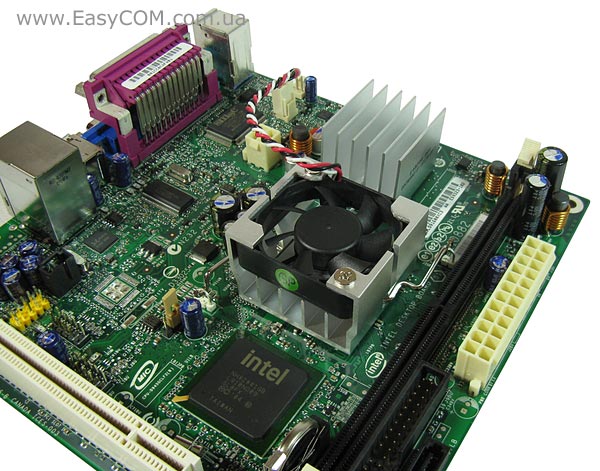

Для відведення надлишків тепла від двоядерного процесора Intel Atom 330 застосований досить високий пластинчастий алюмінієвий радіатор, але більша міжреберна відстань робить його не дуже ефективна – саме для охолодження процесора з TDP 8 Вт. При навантаженні на систему його температура становила 56°С. Більш гарячий північний міст одержав і трохи більший по розміру радіатор з передустановленим вентилятором, який показав напрочуд тиху роботу. Температура радіатора під час тестування досягала 39°С. Додаткове охолодження на південному мосту відсутнє, що не може не дивувати – адже ICH7 досить сильно гріється. Хоча критична температура і не перевищувала межу, але відзначимо, що температура мікросхеми була 58°С. Що тут скажеш – охолодження явно не на висоті і не дотягає по ефективності до конкурентів, хоча і не дозволяє перегрітися елементам, тобто справляється зі своїми обов'язками.

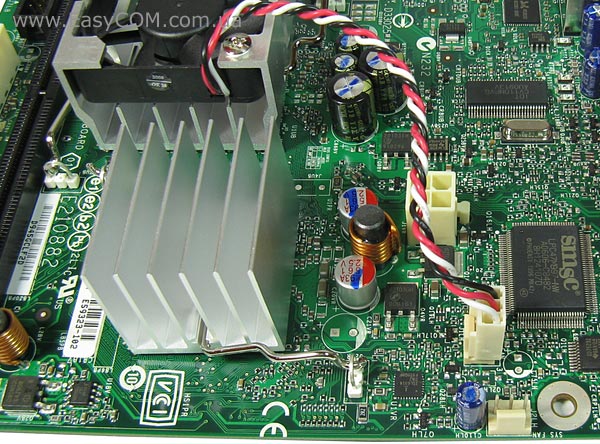

Стабілізатор живлення процесора виконаний на однофазному ШІМ-контролері ISL 6314, який відповідає специфікації Intel VR11. Трохи засмутило, що цей стабілізатор є єдиним вузлом, у якому застосовано два конденсатори полімерного типу, всі інші конденсатори звичайні. Живлення єдиного модуля пам'яті здійснюється від другого однофазного імпульсного стабілізатора. Все досить просто і дешево, але застосування в стабілізаторах такого «анахронізму», як відкриті дроселі, та ще і вертикальне виконання, здивувало – невже є необхідність настільки заощаджувати? Набір системної логіки одержує живлення від лінійного стабілізатора, який прекрасно справляється з покладеної на нього обов'язком.

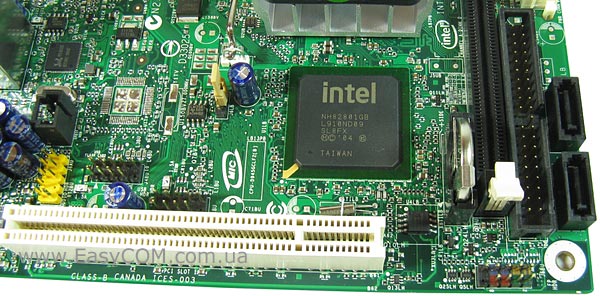

Можливості дискової підсистеми реалізовані силами південного мосту ICH7, тому відмінностей від інших розглянутих нами раніше плат, немає. Нагадаємо, що дискова підсистема складається з двох портів SATA II, що мають максимальну швидкість передачі даних до 3 Гбіт/с, і контролера IDE для підключення двох PATA-пристроїв. Підключення периферійного обладнання можливе до 8 портів USB, з яких половина виведена на інтерфейсну панель. Можливості, звісно, невеликі, але цілком достатні для офісного комп'ютера.

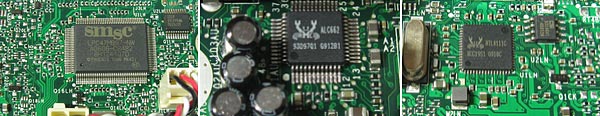

Роботу портів COM і LPT забезпечує контролер LPC47M997-NW. Він же забезпечує і роботу системного монітора. У якості інтегрованого звукового кодека використовується мікросхема ALC662, виробництва компанії Realtek. З'єднання по локальній мережі забезпечується за допомогою гігабітного LAN-контролера RTL8111C, виробництва цієї ж компанії.

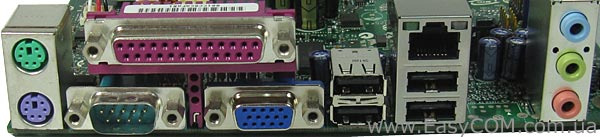

На задню панель материнської плати Intel D945GCLF2D виведені наступні порти:

• два PS/2 для клавіатури та миші;
• 1 роз’єм COM;
• 1 роз’єм LPT;
• 1 роз’єм VGA;
• чотири роз’єм USB;
• роз’єм RJ45 для мережних з'єднань;
• 3 аналогових роз’єми для підключення 6-канального звуку.

Отже, інтерфейсні панелі конкуруючих плат не відрізняються ні по кількості роз’ємів, а ні за своєю функціональністю – немов брати-близнюки. Можна сказати, що набір портів більш ніж достатній при використанні плати в робочих цілях і дозволяє підключати як сучасне, так і «застаріле» периферійне обладнання.

BIOS

Базова система введення-виводу в продуктах Intel традиційно позбавлена можливостей розгону, але дозволяє налашиувати різні параметри.

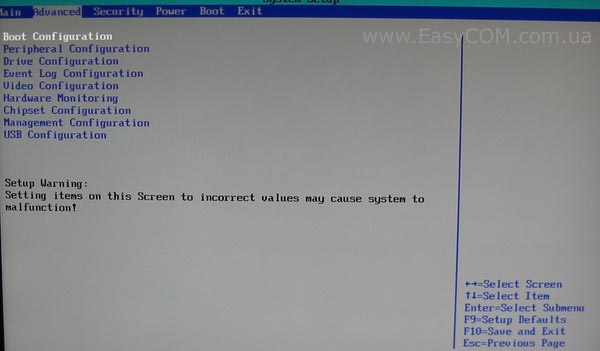

Меню «Advanced» має досить багато підменю, що дозволяють здійснювати налаштування роботи системи.

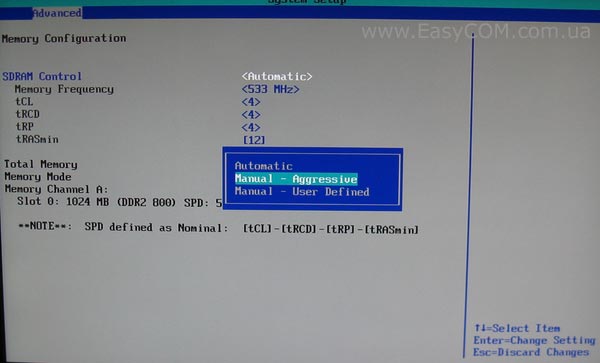

У налаштуваннях оперативної пам'яті можна визначити частоту її роботи та вибрати таймінги для найкращої її швидкодії. Причому настроїти це можна як вручну, так і скористатися готовим профілем або залишити в автоматичному режимі, щоб система сама визначила оптимальні параметри роботи модуля.

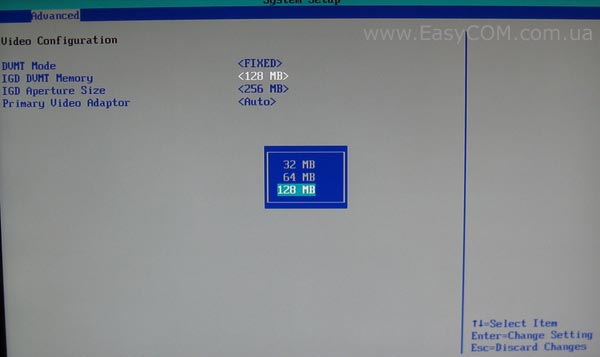

Для роботи вбудованого графічного ядра можна «жорстко» вказати кількість використаної пам'яті. Максимальний об’єм, який система «відріже» від оперативної пам'яті становить 128 МБ. Але можна включити і режим DVMT, тоді при старті системи відеокарти з оперативної пам'яті буде виділений мінімальний буфер розміром 8 МБ, але при необхідності можливе динамічне виділення потрібного об’єму відеобуфера.

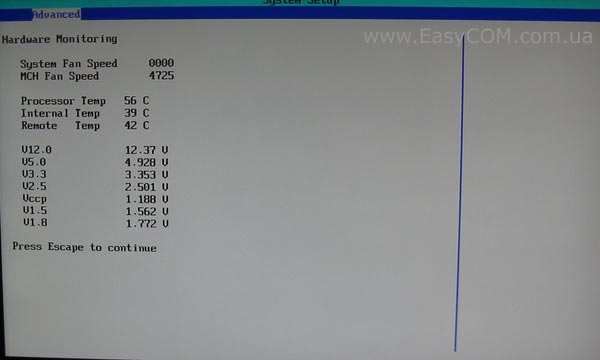

Системний монітор призначений тільки для відображення параметрів без можливості керування вентиляторами або сигналізації про перегрів. Він відображає швидкості обертання вентиляторів на радіаторах чіпсету та процесора (початково не встановлений), основні температури, а також напруги на основних лініях живлення та компонентах.

Тестування

Для тестування материнської плати ASUS AT3GC-I використане наступне обладнання.

Оперативна пам'ять	1 х DDR2-1200 @800 1024 МБ Kingston PC9600
Жорсткий диск	Samsung HD080HJ, 80 ГБ, SATA-300
Оптичний привід	ASUS DRW-1814BLT SATA
Блок живлення	Chieftec CFT-500-A12S 500W, 120 мм вентилятор

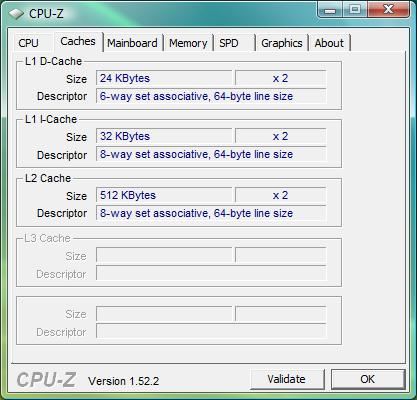

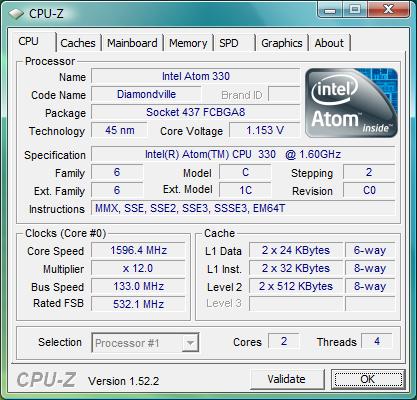

Згідно даним, показаних нам утилітою CPU-Z, бачимо, що сюрпризів немає – інтегрований процесор Intel Atom 330 виготовлений по 45-нм техпроцесу, підтримує інструкції MMX, SSE, SSE2, SSE3, SSSE3 і EM64T, має два ядра та підтримує технологію Hyper-Treading. Робоча частота процесора становить ≈1600 МГц. Кеш-пам'ять другого рівня в процесора невелика, всього по 512 КБ для кожного ядра.

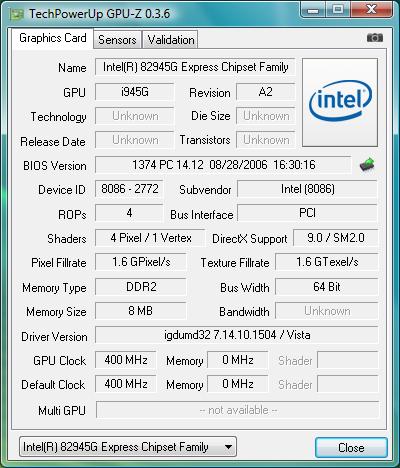

Інтегроване графічне ядро має чотири блоки обробки даних ROP, чотири конвеєри обробки піксельних шейдерів і один для роботи з верховими шейдерами, що забезпечує підтримку DirectX 9.0. Ядро працює на частоті 400 МГц і використовує для своїх потреб буфер в оперативній пам'яті об’ємом від 8 МБ.

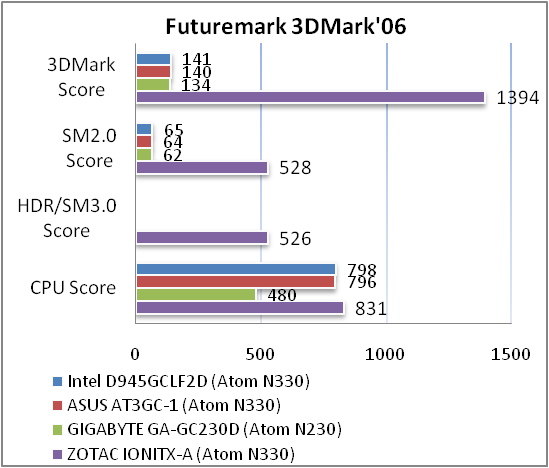

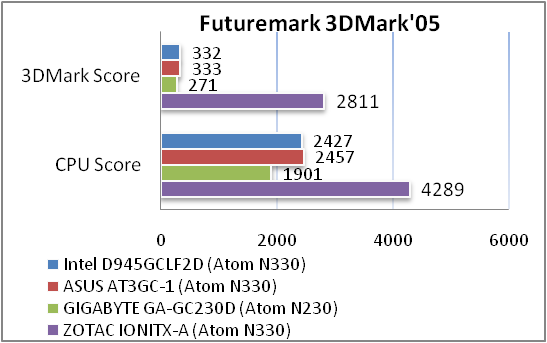

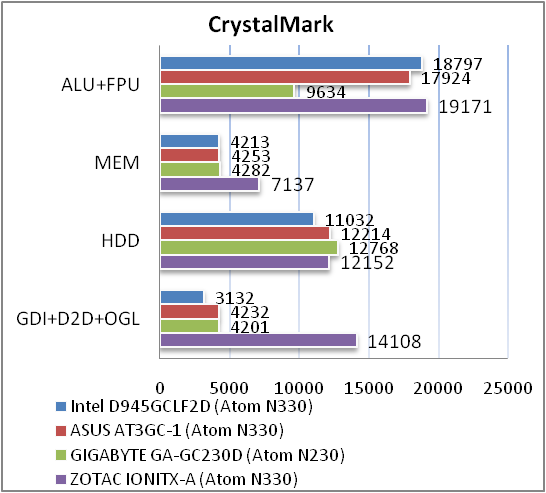

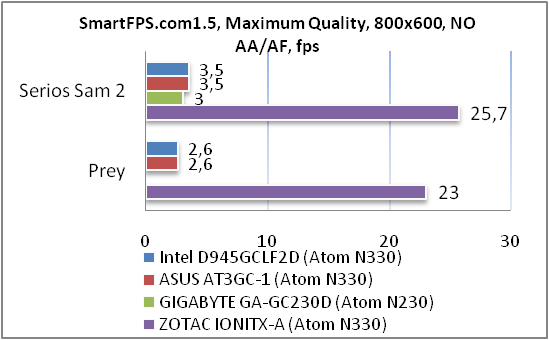

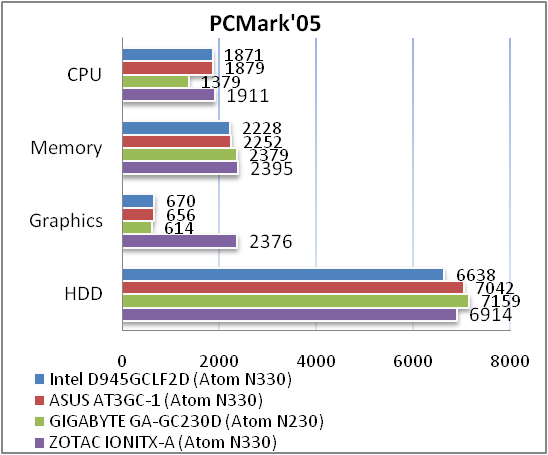

Єдине, в чому Intel D945GCLF2D показала трохи менший результат, так це робота дискової підсистеми. Провиною цьому, швидше за все, «економія» при проектуванні системи охолодження, інше раціональне пояснення знайти важко.

Тестування звукового тракту на основі кодека Realtek ALC662

Загальні результати (Rightmark Audio Analyzer)

Режим роботи 16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	+0.32, -0.44	Добре
Рівень шуму, дБ (А)	-86.5	Добре
Динамічні діапазон, дБ (А)	84.5	Добре
Гармонійні викривлення, %	0.043	Добре
Гармонійні викривлення + шум, дБ(A)	-61.5	Погано
Інтермодуляційне викривлення + шум, %	0.109	Середньо
Взаємопроникнення каналів, дБ	-83.7	Дуже добре
Інтермодуляції на 10 кГц, %	0.253	Середньо
Загальна оцінка		Добре

Режим роботи 24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	+0.30, -0.45	Добре
Рівень шуму, дБ (А)	-85.3	Добре
Динамічний діапазон, дБ (А)	85.0	Середньо
Гармонійні викривлення, %	0.0034	Дуже добре
Гармонійні викривлення + шум, дБ(A)	-78.6	Середньо
Інтермодуляційне викривлення + шум, %	0.016	Добре
Взаємопроникнення каналів, дБ	-79.5	Дуже добре
Інтермодуляції на 10 кГц, %	0.016	Добре
Загальна оцінка		Дуже добре

Аудіо-кодек ALC662 у загальному заліку одержав оцінку «Добре». Це досить висока оцінка, але для даного кодека не межа, з більш якісною обв'язкою мікросхеми результат був би ще вище. Але, заради справедливості, відзначимо, що якості звучання цього кодека буде цілком достатньо як для офісного комп'ютера, так і для простенького «без претензій» домашнього медіацентра.

Енергоспоживання

	Простій	При навантаженні відео (Furmark)	Стрес навантаження на процесор
Intel D945GCLF2D	37	44	42
ASUS AT3GC-1	44	47	45

І все-таки в Intel D945GCLF2D є і свої переваги, головним чином це дещо менше енергоспоживання. Інженерам Intel все-таки краще знати, як повинна оптимально працювати їх системна логіка і процесор. Тому материнська плата Intel D945GCLF2D є першим рішенням, на якому нормально працювала технологія енергозбереження процесора Intel Atom 330. На інших материнських платах включення стрес навантаження процесора практично не впливало на енергоспоживання системи. Це говорить про те, що процесор у режимі простою та навантаженні споживає однакову кількість енергії. На рішення ж Intel D945GCLF2D при відсутності навантаження зменшується напруга живлення процесора і його частота. Таким чином, у простої система на материнській платі Intel D945GCLF2D здатна «заощадити» 5 Вт, у той час як ASUS AT3GC-1 тільки 1Вт.

Висновки

Материнська плата Intel D945GCLF2D з двоядерним процесором Intel Atom 330 – це основа дуже економічної недорогої офісної системи. Вона, по суті, є «базовою» моделлю для багатьох рішень інших виробників на системній логіці Intel 945GC і процесорах Intel Atom. Варто відзначити, що, все-таки, моделі з двоядерним процесором Intel Atom виглядають переважніше за швидкодією, що часом помітно при завантаженні тих же офісних додатків.

Після тестування свого роду еталонної материнської плати Intel D945GCLF2D, можна зробити і деякі висновки про вдосконалення, зроблені іншими виробниками, такими як ASUS і GIGABYTE, у своїх рішеннях. Перша та сама помітна зміна, яку поспішають зробити інші виробники, стосується системи охолодження та елементної бази материнської плати. Якщо на продукті Intel охолодження дуже тихе і достатнє, то інші виробники роблять його більш ефективним і практично безшумним. Щодо можливостей розгону можна відзначити, що Intel D945GCLF2D їх не має, хоча для платформи подібного класу цей факт не є ганебним. Любителі ж налаштування і невеликого розгону можуть звернути увагу на модель GIGABYTE GA-GC330UD. Найголовнішою рисою, яку варто підкреслити в материнській платі Intel D945GCLF2D, є правильна реалізація технології енергозбереження процесора Intel Atom, тому що більшість інших виробників материнських плат не приділяють цьому пункту особливої уваги, вважаючи процесор Atom і без того економічним.

Переваги:

• низьке енергоспоживання;
• інтегрований двоядерний процесор Intel Atom 330;
• наявність портів COM і LPT;
• гігабітний мережний контролер.

Недоліки:

• обмежені можливості розширення;
• малопродуктивне несучасне графічне ядро;
• використання полімерних конденсаторів тільки в стабілізаторі живлення процесора;
• не досить ефективна система охолодження;
• повна відсутність можливості розгону.

Автор: Пацуй Олександра
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надані для тестування материнські плати.
