Огляд материнської плати BIOSTAR RACING B450GT3: альтернатива є завжди

У більшості користувачів завжди на слуху такі популярні виробники материнських плат, як ASUS, GIGABYTE та MSI. Але це зовсім не означає, що варто скидати з рахунків менш поширені бренди на кшталт ASRock і BIOSTAR. Тим більше завжди цікаво поглянути, що здатні запропонувати дані компанії.

BIOSTAR RACING B450GT3

Цього разу до нас на тестування приїхала материнська плата BIOSTAR RACING B450GT3 формату microATX на чіпсеті AMD B450. Вона не позиціонується як бюджетне рішення. Її середня вартість становить близько $84, що лише не набагато дешевше схожих моделей від згаданих вище виробників першого ешелону. Давайте ж розберемося, чи відповідає її оснащення ціні.

Специфікація

Модель

BIOSTAR RACING B450GT3

Чіпсет

AMD B450

Процесорний роз’єм

Socket AM4

Підтримка процесорів

AMD Ryzen 1- і 2-го поколінь / Ryzen з графікою Radeon Vega / Athlon з графікою Radeon Vega / AMD A

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3200 МГц

Слоти розширення

1 x PCI Express 3.0 x16 (х16 для AMD Ryzen / x8 для AMD Ryzen з графікою Radeon Vega)

1 x PCI Express 2.0 x16 (x4)

2 x PCI Express 2.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA та PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8118AS (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC1150

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

2 x роз'єми підключення системного вентилятора  (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2

1 x D-Sub

1 x DVI-D

1 x HDMI

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2

1 x USB 3.1 Gen 2 Type-C

6 x аудіопортів

Внутрішні порти I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

BIOS

Dual BIOS

Форм-фактор

microATX

244 x 244 мм

Сайт виробника

BIOSTAR
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

BIOSTAR RACING B450GT3 BIOSTAR RACING B450GT3

Материнська плата постачається в картонній упаковці з відмінним інформаційним наповненням. Вона повністю відображає головні її особливості та переваги.

BIOSTAR RACING B450GT3

Комплект постачання містить:

  • диск з драйверами і утилітами;
  • набір паперової документації;
  • чотири кабелі SATA;
  • заглушку для інтерфейсної панелі.

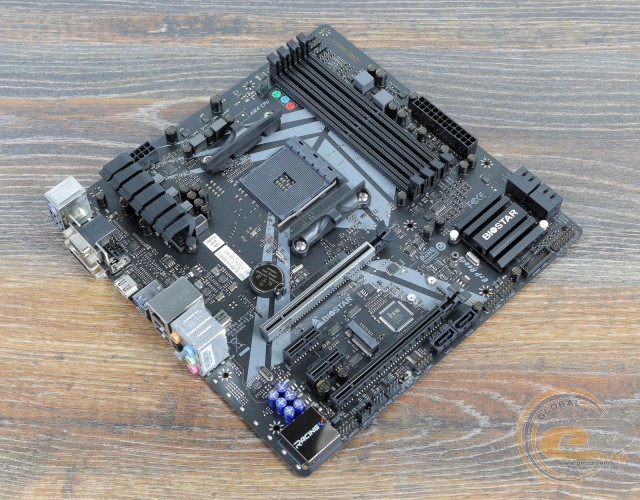

Дизайн і особливості плати

BIOSTAR RACING B450GT3

Позначити своє враження від дизайну BIOSTAR B450GT3 можна в двох словах: строго і стримано. До переваг такого підходу можна віднести використання чорної друкованої плати і той факт, що даний дизайн навряд чи викличе відторгнення, проте хотілося б бачити трохи більше привабливу форму радіаторів.

BIOSTAR RACING B450GT3

У компонуванні і зручності збірки системи хочеться відзначити перпендикулярне розташування двох портів SATA 6 Гбіт/с, доступ до яких може бути ускладнений у разі встановлення плати розширення в нижній слот PCI Express 2.0 x16. Також можуть виникнути проблеми зі встановленням дуже великих процесорних кулерів через занадто близького сусідства з PCI Express 3.0 x16. DIMM-слоти оснащені засувками по обидва боки, хоча ми вже звикли до їхньої наявності лише з одного боку.

BIOSTAR RACING B450GT3 BIOSTAR RACING B450GT3

Приємним бонусом для покупця стане система підсвічування Vivid LED DJ. Вона полягає в наявності світлодіодів в області звукової підсистеми і світиться логотип лінійки в правому верхньому куті. Доповнити систему підсвічування можна за допомогою двох світлодіодних стрічок.

BIOSTAR RACING B450GT3

На зворотному боці друкованої плати виділимо стандартну опорну пластину процесорного роз'єму. Обидва радіатора закріплені за допомогою пластикових кліпс.

BIOSTAR RACING B450GT3

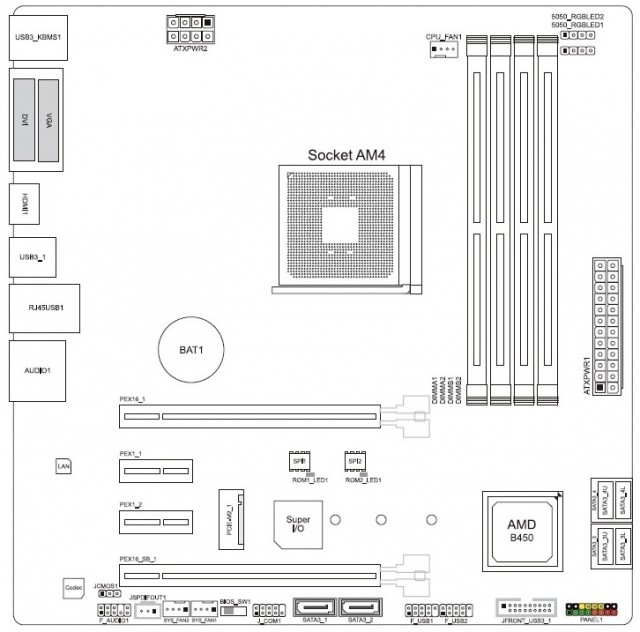

У нижній частині плати розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі, S / PDIF out, джампер скидання CMOS, пара роз'ємів для системних вертушок, перемикач між двома мікросхемами з прошивками BIOS, а також пара портів SATA і три колодки для підключення інтерфейсів USB: дві для USB 2.0 і одна USB 3.1 Gen1.

Усього на BIOSTAR B450GT3 силами чіпсета реалізована підтримка шести портів USB 2.0: два зовнішні та чотирьох внутрішніх. Що ж стосується USB 3.1 Gen1, то їх всього чотири: два зовнішніх і два внутрішніх.

BIOSTAR RACING B450GT3

BIOSTAR RACING B450GT3

Можливості організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2 242, M.2 2260, M.2 2280) і шістьма портами SATA 6 Гбіт/с. У разі встановлення накопичувача в слот M.2 Socket 3, два порти SATA («SATA3_1» і «SATA3_2») будуть недоступні.

BIOSTAR RACING B450GT3

Системна плата BIOSTAR B450GT3 оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 3200 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

BIOSTAR RACING B450GT3

BIOSTAR RACING B450GT3

Система охолодження складається з двох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета AMD B450, а другий накриває елементи підсистеми живлення процесора. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 39°C (при розгоні - 39,5°C);
  • радіатор на польових транзисторах - 68°C (при розгоні - 71°C);
  • польові транзистори в верхній частині плати - 54°C (при розгоні - 58°C);
  • дроселі у верхній частині плати - 56°C (при розгоні - 60°C);
  • дроселі біля інтерфейсної панелі - 73°C (при розгоні - 75°C).

Ефективність охолодження знаходиться на достатньому рівні, і переживати з приводу перегріву основних компонентів підсистеми живлення не доведеться, але і забувати про хорошу продуваність корпуса також не варто.

BIOSTAR RACING B450GT3

BIOSTAR RACING B450GT3

Живлення процесора здійснюється по 4+2-фазній схемі для обчислювальних ядер і додаткових вузлів. Елементна база складається з твердотільних конденсаторів, феритових дроселів та МОП-транзисторів Sinopower SM4364A і SN4377. Сам перетворювач заснований на цифровому ШІМ-контролері 95712 від Intersil.

BIOSTAR RACING B450GT3

Для розширення функціональності у користувача є в розпорядженні чотири слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1;
  4. PCI Express 2.0 x16 (в режимі х4).

Верхній слот PCI Express 3.0 x16 відрізняється посиленою конструкцією для встановлення масивних відеокарт. Він підключений до процесора і завжди використовує доступні 16 ліній (у разі AMD Ryzen). Другий роз'єм PCIe 2.0 x16 підключений до чіпсету. Його пропускна здатність обмежена чотирма лініями. При бажанні зможете встановити пару відеокарт тільки від AMD, однак працювати вони будуть за не самою ефективнішою схемою x16 + x4.

BIOSTAR RACING B450GT3

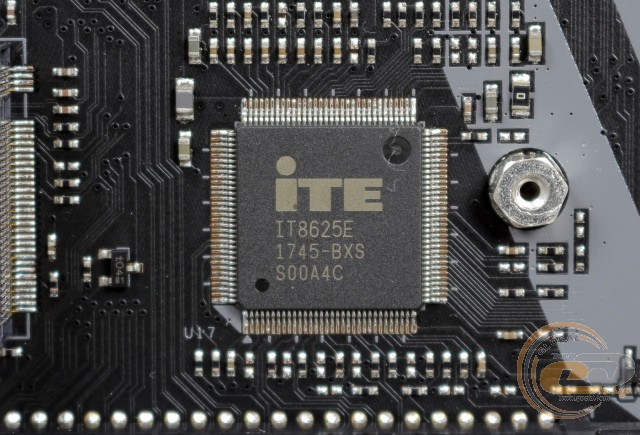

Можливості Multi I/O реалізовані за допомогою мікросхеми ITE IT8625E, яка управляє роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

BIOSTAR RACING B450GT3

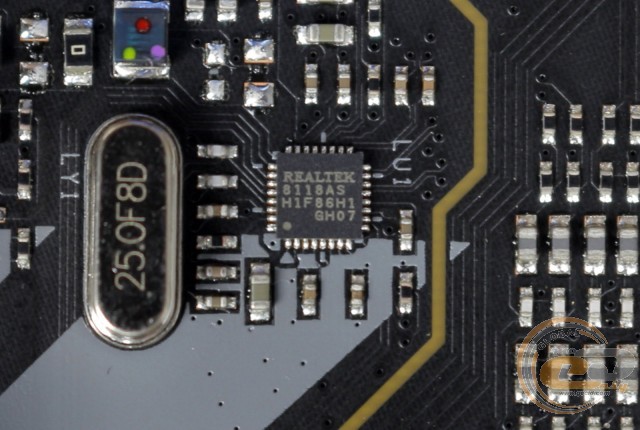

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Realtek RTL8118AS (DRAGON LAN). З пріоритизацією мережевих ресурсів вам допоможе утиліта FLY.NET.

BIOSTAR RACING B450GT3

Звукова підсистема заснована на 7.1-канальному HDA-кодеку Realtek ALC1150, який функціонує разом з високоякісними аудіоконденсаторами. Щоб уникнути перешкод звуковий кодек екранований за допомогою кожуха.

BIOSTAR RACING B450GT3

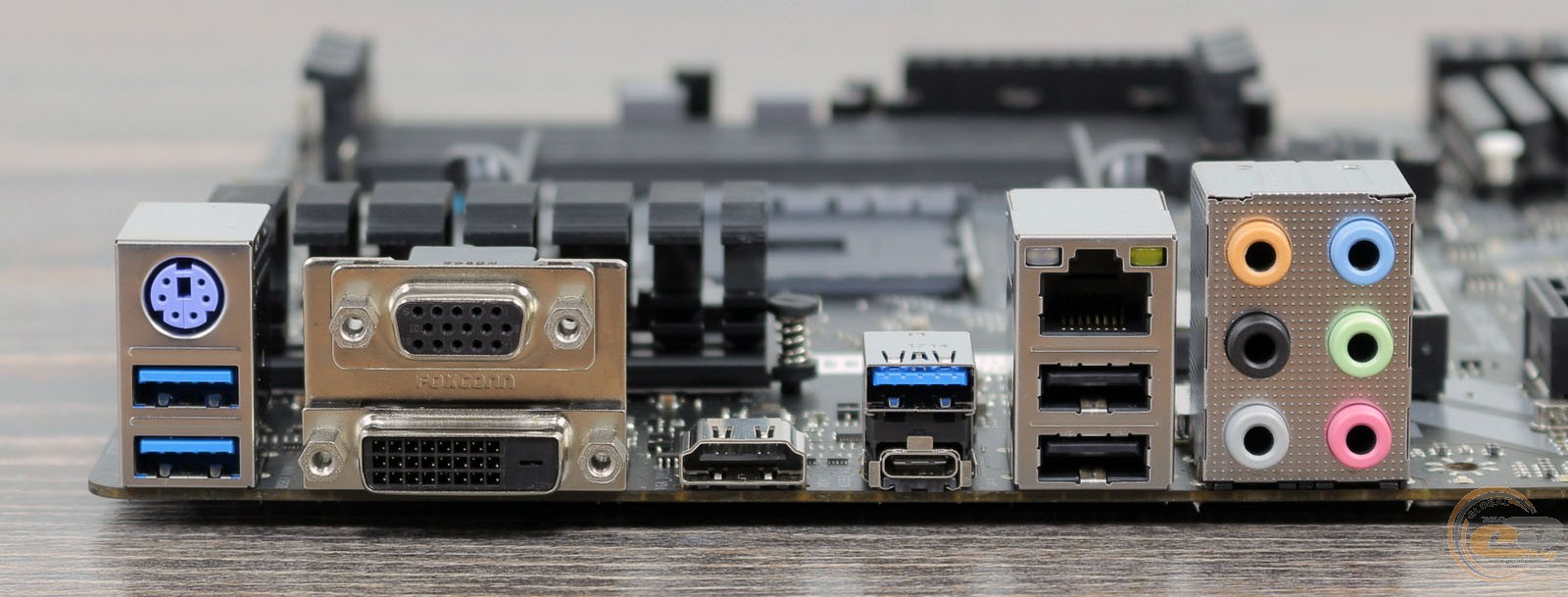

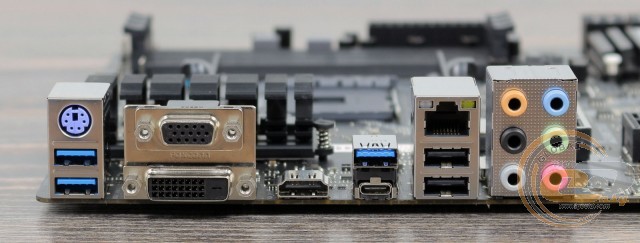

На інтерфейсну панель материнської плати BIOSTAR RACING B450GT3 виведені такі порти:

  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x RJ45;
  • 1 x USB 3.1 Gen 2 Type-A;
  • 1 x USB 3.1 Gen 2 Type-С;
  • 2 x USB 2.0;
  • 2 x USB 3.1 Gen 1;
  • 6 x аудіопорти;
  • 1 x PS/2.

Подібне компонування є вельми вдалим. Воно володіє базовою кількістю портів USB, включаючи пару високошвидкісних USB 3.1 Gen 2, трьома відеовиходами і можливістю зручного підключення багатоканальної акустики.

BIOSTAR RACING B450GT3

Материнська плата оснащена трьома 4-контактними роз'ємами для підключення вентиляторів: один слугує для системи охолодження процесора, а ще два призначені для підключення системних пропелерів.

UEFI BIOS

Тестована модель використовує сучасний завантажувач на основі графічного інтерфейсу UEFI. Він розбитий на низку розділів, в яких згруповані всі закладені можливості. Для оверклокінга слід використовувати вкладку O.N.E. А основні параметри процесора і оперативної пам'яті постійно відображаються в правій стороні. В цілому функціональні можливості BIOS дозволять оптимально конфігурувати систему, а також реалізувати розгін і моніторинг основних вузлів.

Можливості розгону

BIOSTAR RACING B450GT3

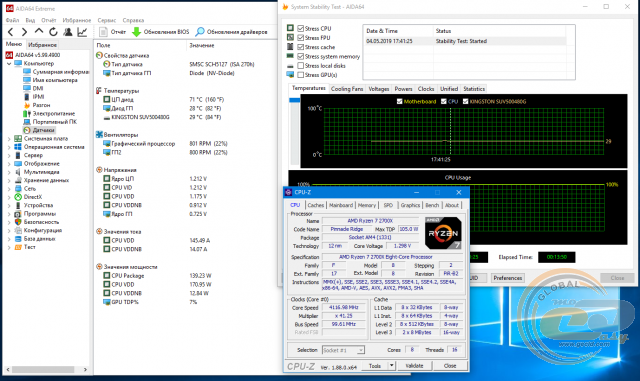

У ручному режимі вдалося підняти частоту процесора AMD Ryzen 7 2700X до 4117 МГц при напрузі 1,298 В. Для цього в BIOS ми збільшили множник до 41,5 і підвищили CPU Core Voltage до 1,38 В. У стрес-тесті його температура піднялася до 71°С, без будь-яких негативних наслідків для стабільної роботи системи.

BIOSTAR RACING B450GT3

Модулі оперативної пам'яті DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB працювали на швидкості DDR4-3333 МГц.

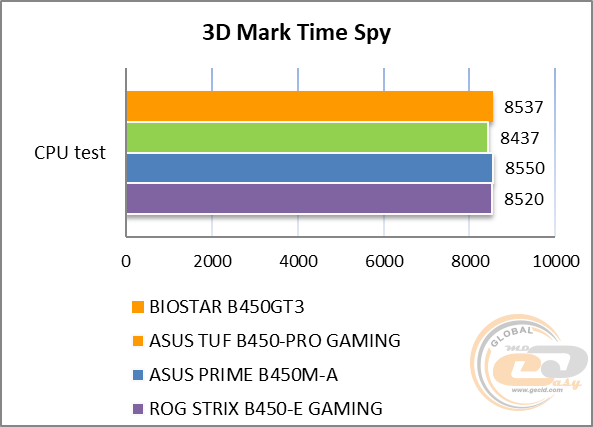

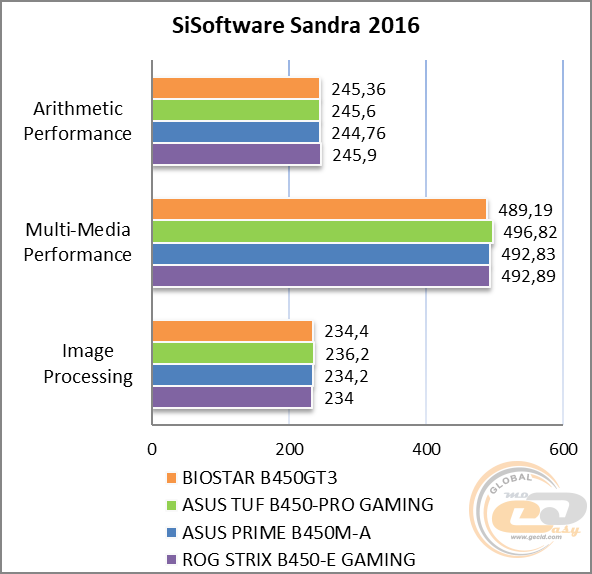

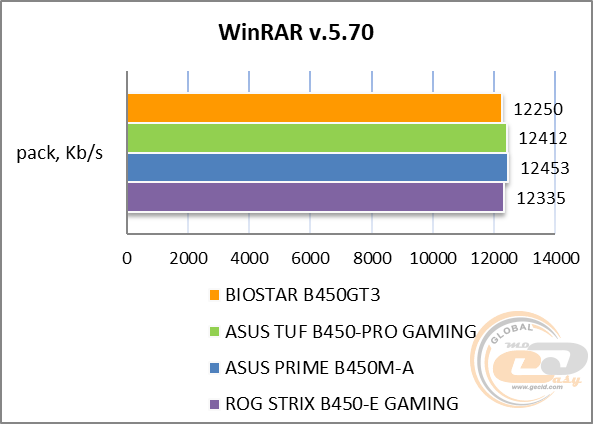

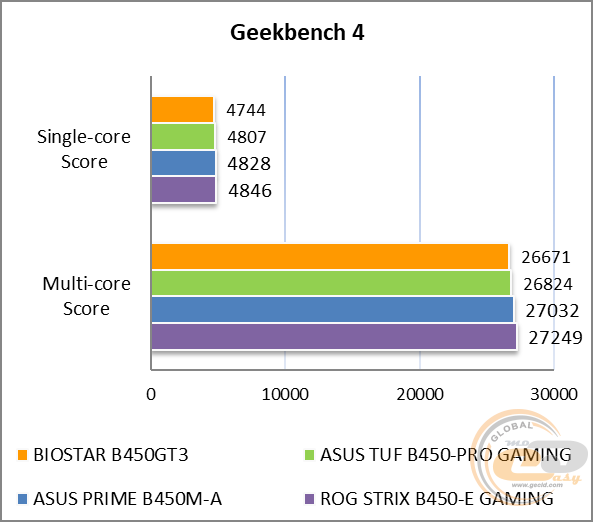

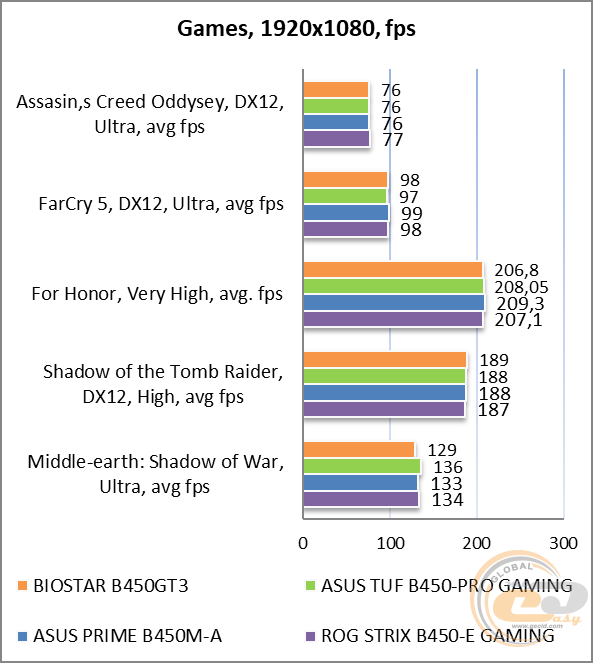

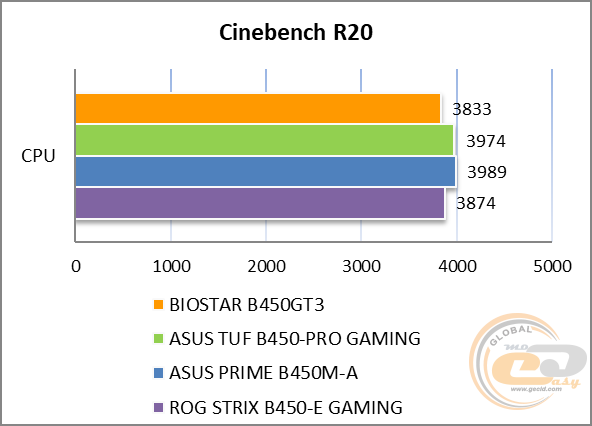

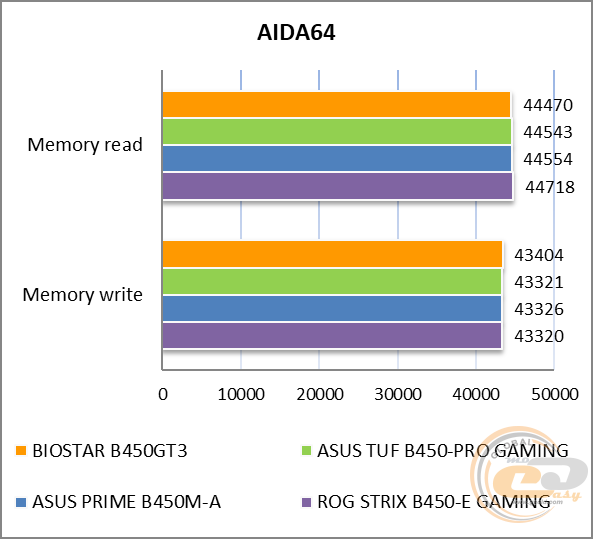

Тестування

Для перевірки можливостей материнської плати BIOSTAR B450GT3 використовувалося таке обладнання:

Процесор

AMD Ryzen 7 2700X (Socket AM4, 4,3 ГГц, L3 16MB)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативна пам’ять

2 x 8 ГБ DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB TF5D416G3600HC18EDC01

Відеокарта

ASUS ROG STRIX GeForce RTX 2080 Ti 11GB GDDR6 GAMING OC

Накопичувач

Kingston SUV 500/480G

Блок живлення

Seasonic X-760 Gold (SS-760KM Active PFC)

Монітор

Philips Brilliance 240P4QPYNS

BIOSTAR RACING B450GT3

BIOSTAR RACING B450GT3

BIOSTAR RACING B450GT3

BIOSTAR RACING B450GT3

BIOSTAR RACING B450GT3

BIOSTAR RACING B450GT3

BIOSTAR RACING B450GT3

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC1150

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність  АЧХ (в діапазоне 40 Гц - 15 кГц), дБ

+0.24, +0.14

Відмінно

Рівень шуму, дБ (А)

-92.9

Дуже добре

Динамічний діапазон, дБ (А)

93.0

Дуже добре

Гармонійні викривлення, %

0.00590

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-80.6

Добре

Інтермодуляційні викривлення + шум, %

0.018

Дуже добре

Взаємопроникнення каналів, дБ

-90.5

Відмінно

Інтермодуляції на 10 кГц, %

0.00861

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (в діапазоне 40 Гц - 15 кГц), дБ

+0.24, +0.13

Відмінно

Рівень шуму, дБ (А)

-97.4

Відмінно

Динамічний діапазон, дБ (А)

97.2

Відмінно

Гармонійні викривлення, %

0.00605

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-81.1

Добре

Інтермодуляційні викривлення + шум, %

0.018

Дуже добре

Взаємопроникнення каналів, дБ

-89.0

Відмінно

Інтермодуляції на 10 кГц, %

0.00665

Відмінно

Загальна оцінка



Дуже добре

Можливостей встановленої звукової підсистеми на основі колись флагманського кодека Realtek ALC1150 буде більш ніж достатньо для повсякденного використання.

Підсумки

BIOSTAR RACING B450GT3

За ціною материнська плата BIOSTAR RACING B450GT3 впритул наближається до рішень від більш іменитих виробників, але натомість вона пропонує кілька очевидних переваг в оснащенні.

Для початку виділимо наявність двох мікросхем з прошивками BIOS, що властиво куди більш дорогим моделям. Також нагадаємо про використання колись флагманського кодека Realtek ALC1150, який хоч і втратив свій статус з часом, але від цього не став гірше популярного в цьому сегменті Realtek ALC887.

Окремо виділимо використання рідкого мережевого контролера Realtek RTL8118AS (DRAGON), що є аналогом ігрового рішення Killer. Наостанок відзначимо підтримку USB 3.1 Gen 2, відмінну конфігурацію інтерфейсної панелі, LED-підсвічування, посилений слот PCIe 3.0 x16 для масивних відеокарти, пару роз'ємів для світлодіодних стрічок і гідне охолодження.

Не обійшлося і без особливостей в компонуванні і традиційних обмежень щодо одночасного використання інтерфейсів дискової підсистеми. У підсумку покупка моделі від не популярного в наших широтах виробника залишається виключно вашим рішенням, однак BIOSTAR B450GT3 гідна вашої уваги.

Переваги:

  • хороші можливості з організації дискової підсистеми;
  • відмінне компонування інтерфейсної панелі;
  • використання посиленого роз'єму PCI Express 3.0 x16 для встановлення масивної відеокарти;
  • хороша звукова підсистема;
  • ігровий мережевий контролер з можливістю пріоритезації трафіку;
  • наявність підсвічування і двох роз'ємів для світлодіодних стрічок.

Особливості:

  • обмеження з одночасної роботи деяких інтерфейсів;
  • питання до компонування.

optimal price

Автор: Костянтин Шорохов
Переклад:
 Лілія Масюк

Висловлюємо подяку компанії BIOSTAR за надану для тестування материнську плату.
