Огляд материнської плати BIOSTAR RACING B450GT3: альтернатива є завжди

У більшості користувачів завжди на слуху такі популярні виробники материнських плат, як ASUS, GIGABYTE та MSI. Але це зовсім не означає, що варто скидати з рахунків менш поширені бренди на кшталт ASRock і BIOSTAR. Тим більше завжди цікаво поглянути, що здатні запропонувати дані компанії.

BIOSTAR RACING B450GT3

Цього разу до нас на тестування приїхала материнська плата BIOSTAR RACING B450GT3 формату microATX на чіпсеті AMD B450. Вона не позиціонується як бюджетне рішення. Її середня вартість становить близько $84, що лише не набагато дешевше схожих моделей від згаданих вище виробників першого ешелону. Давайте ж розберемося, чи відповідає її оснащення ціні.

Специфікація

Модель

BIOSTAR RACING B450GT3

Чіпсет

AMD B450

Процесорний роз’єм

Socket AM4

Підтримка процесорів

AMD Ryzen 1- і 2-го поколінь / Ryzen з графікою Radeon Vega / Athlon з графікою Radeon Vega / AMD A

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3200 МГц

Слоти розширення

1 x PCI Express 3.0 x16 (х16 для AMD Ryzen / x8 для AMD Ryzen з графікою Radeon Vega)

1 x PCI Express 2.0 x16 (x4)

2 x PCI Express 2.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA та PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8118AS (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC1150

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

2 x роз'єми підключення системного вентилятора  (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2

1 x D-Sub

1 x DVI-D

1 x HDMI

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2

1 x USB 3.1 Gen 2 Type-C

6 x аудіопортів

Внутрішні порти I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

BIOS

Dual BIOS

Форм-фактор

microATX

244 x 244 мм

Сайт виробника

BIOSTAR
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

BIOSTAR RACING B450GT3 BIOSTAR RACING B450GT3

Материнська плата постачається в картонній упаковці з відмінним інформаційним наповненням. Вона повністю відображає головні її особливості та переваги.

BIOSTAR RACING B450GT3

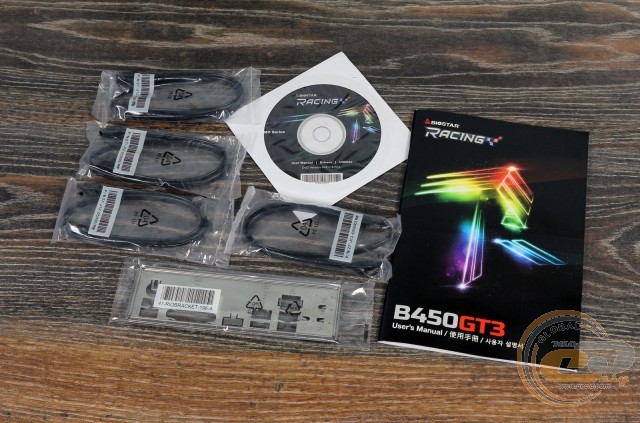

Комплект постачання містить:

  • диск з драйверами і утилітами;
  • набір паперової документації;
  • чотири кабелі SATA;
  • заглушку для інтерфейсної панелі.

Дизайн і особливості плати

BIOSTAR RACING B450GT3

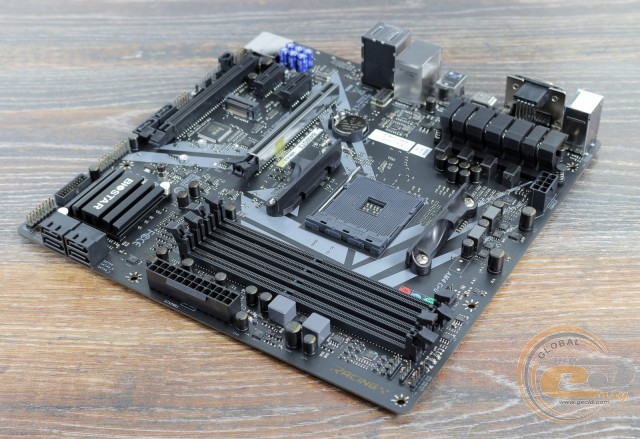

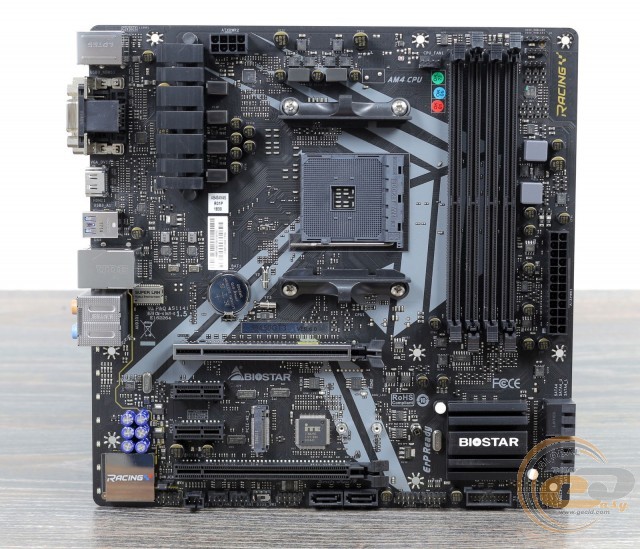

Позначити своє враження від дизайну BIOSTAR B450GT3 можна в двох словах: строго і стримано. До переваг такого підходу можна віднести використання чорної друкованої плати і той факт, що даний дизайн навряд чи викличе відторгнення, проте хотілося б бачити трохи більше привабливу форму радіаторів.

BIOSTAR RACING B450GT3

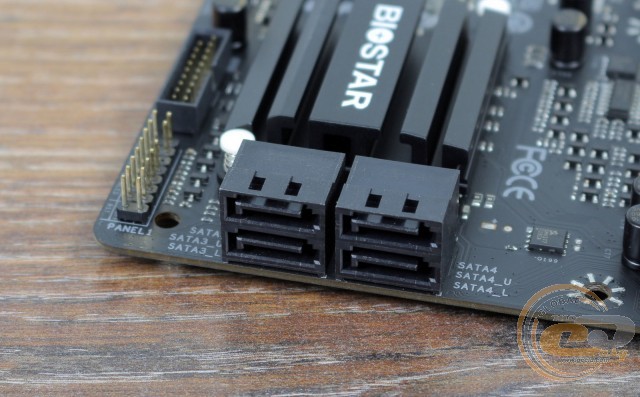

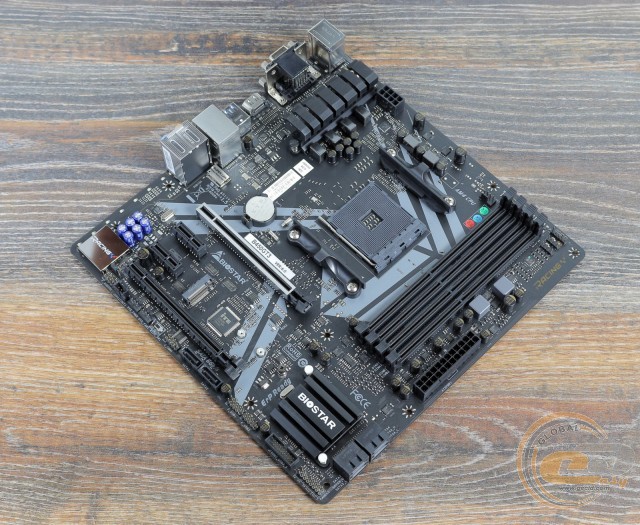

У компонуванні і зручності збірки системи хочеться відзначити перпендикулярне розташування двох портів SATA 6 Гбіт/с, доступ до яких може бути ускладнений у разі встановлення плати розширення в нижній слот PCI Express 2.0 x16. Також можуть виникнути проблеми зі встановленням дуже великих процесорних кулерів через занадто близького сусідства з PCI Express 3.0 x16. DIMM-слоти оснащені засувками по обидва боки, хоча ми вже звикли до їхньої наявності лише з одного боку.

BIOSTAR RACING B450GT3 BIOSTAR RACING B450GT3

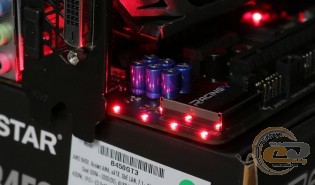

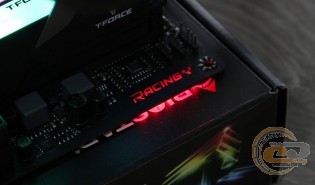

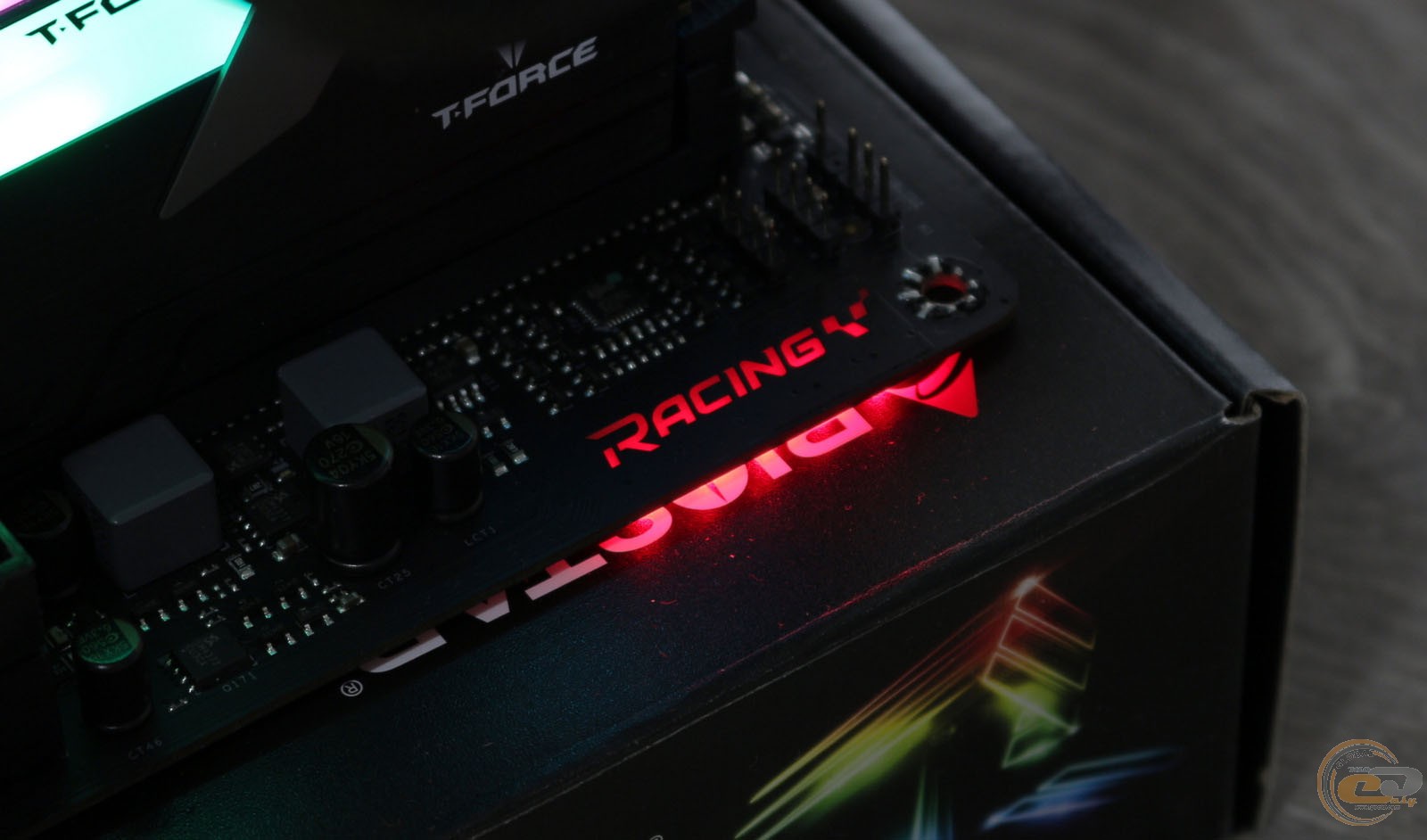

Приємним бонусом для покупця стане система підсвічування Vivid LED DJ. Вона полягає в наявності світлодіодів в області звукової підсистеми і світиться логотип лінійки в правому верхньому куті. Доповнити систему підсвічування можна за допомогою двох світлодіодних стрічок.

BIOSTAR RACING B450GT3

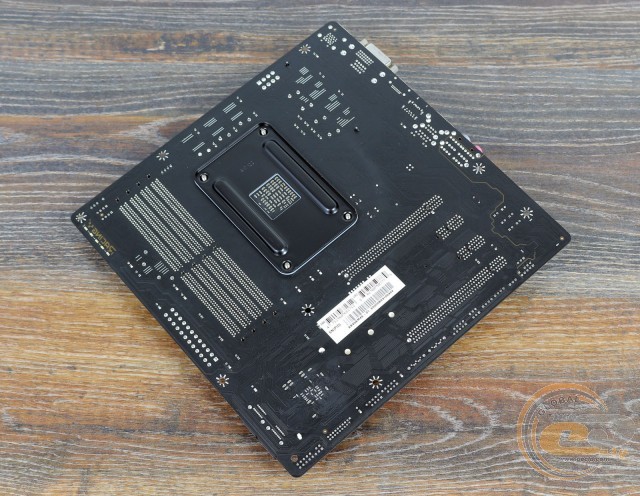

На зворотному боці друкованої плати виділимо стандартну опорну пластину процесорного роз'єму. Обидва радіатора закріплені за допомогою пластикових кліпс.

BIOSTAR RACING B450GT3

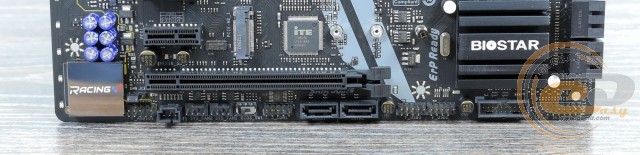

У нижній частині плати розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі, S / PDIF out, джампер скидання CMOS, пара роз'ємів для системних вертушок, перемикач між двома мікросхемами з прошивками BIOS, а також пара портів SATA і три колодки для підключення інтерфейсів USB: дві для USB 2.0 і одна USB 3.1 Gen1.

Усього на BIOSTAR B450GT3 силами чіпсета реалізована підтримка шести портів USB 2.0: два зовнішні та чотирьох внутрішніх. Що ж стосується USB 3.1 Gen1, то їх всього чотири: два зовнішніх і два внутрішніх.

BIOSTAR RACING B450GT3

BIOSTAR RACING B450GT3

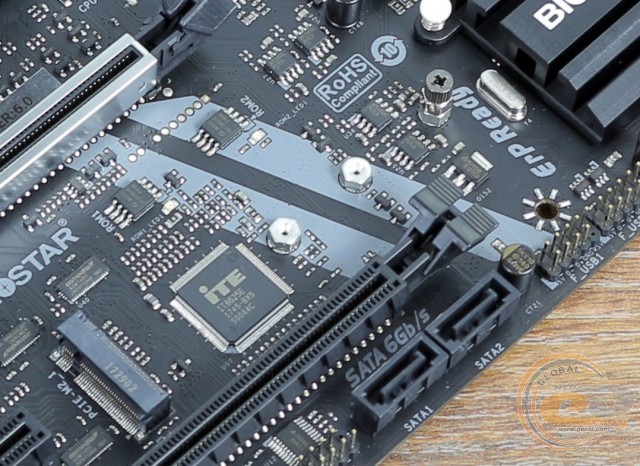

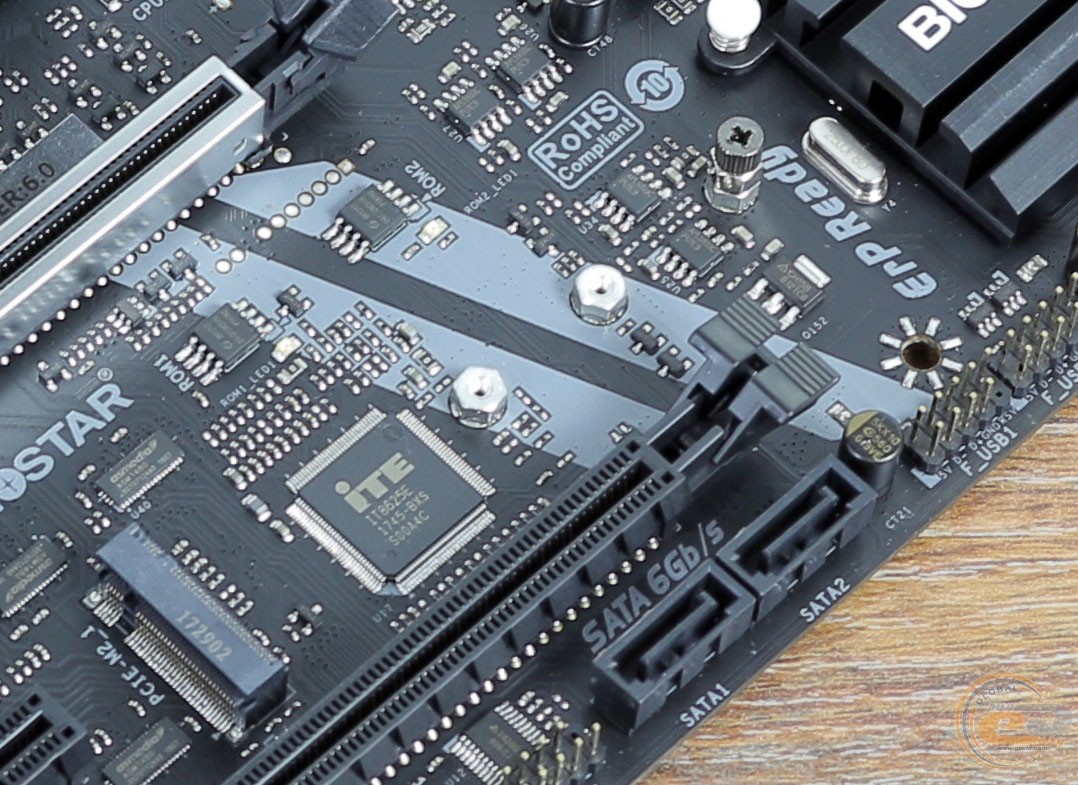

Можливості організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2 242, M.2 2260, M.2 2280) і шістьма портами SATA 6 Гбіт/с. У разі встановлення накопичувача в слот M.2 Socket 3, два порти SATA («SATA3_1» і «SATA3_2») будуть недоступні.

BIOSTAR RACING B450GT3

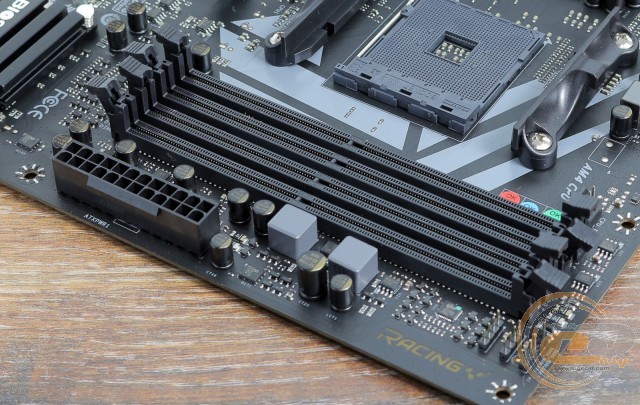

Системна плата BIOSTAR B450GT3 оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 3200 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

BIOSTAR RACING B450GT3

BIOSTAR RACING B450GT3

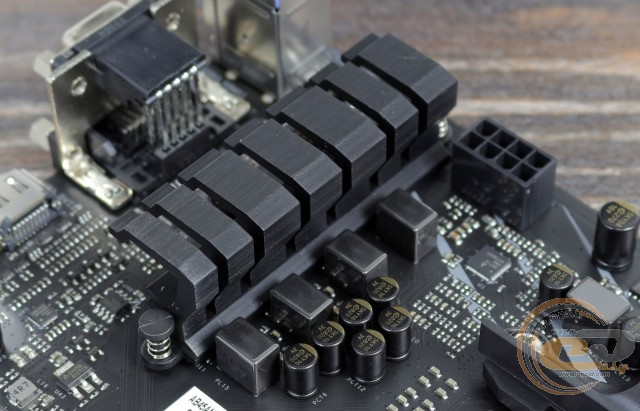

Система охолодження складається з двох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета AMD B450, а другий накриває елементи підсистеми живлення процесора. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 39°C (при розгоні - 39,5°C);
  • радіатор на польових транзисторах - 68°C (при розгоні - 71°C);
  • польові транзистори в верхній частині плати - 54°C (при розгоні - 58°C);
  • дроселі у верхній частині плати - 56°C (при розгоні - 60°C);
  • дроселі біля інтерфейсної панелі - 73°C (при розгоні - 75°C).

Ефективність охолодження знаходиться на достатньому рівні, і переживати з приводу перегріву основних компонентів підсистеми живлення не доведеться, але і забувати про хорошу продуваність корпуса також не варто.

BIOSTAR RACING B450GT3

BIOSTAR RACING B450GT3

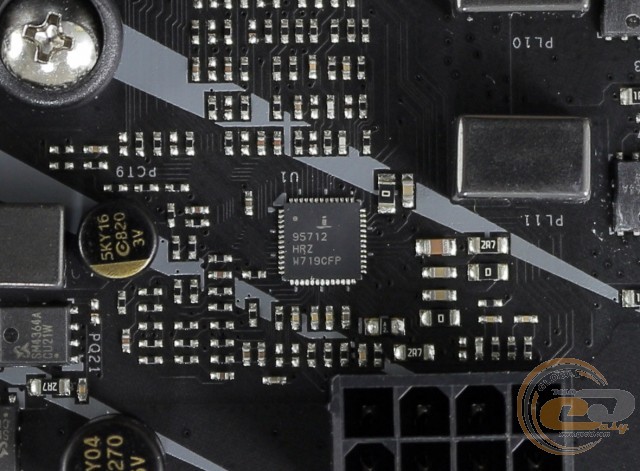

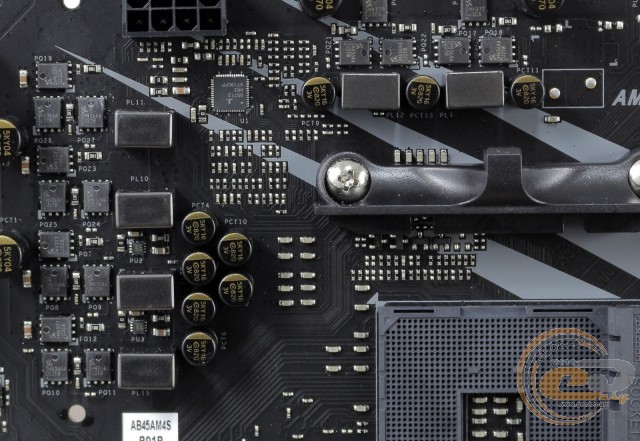

Живлення процесора здійснюється по 4+2-фазній схемі для обчислювальних ядер і додаткових вузлів. Елементна база складається з твердотільних конденсаторів, феритових дроселів та МОП-транзисторів Sinopower SM4364A і SN4377. Сам перетворювач заснований на цифровому ШІМ-контролері 95712 від Intersil.

BIOSTAR RACING B450GT3

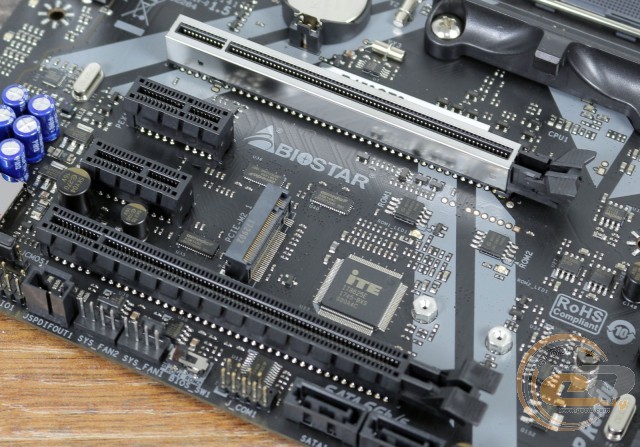

Для розширення функціональності у користувача є в розпорядженні чотири слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1;
  4. PCI Express 2.0 x16 (в режимі х4).

Верхній слот PCI Express 3.0 x16 відрізняється посиленою конструкцією для встановлення масивних відеокарт. Він підключений до процесора і завжди використовує доступні 16 ліній (у разі AMD Ryzen). Другий роз'єм PCIe 2.0 x16 підключений до чіпсету. Його пропускна здатність обмежена чотирма лініями. При бажанні зможете встановити пару відеокарт тільки від AMD, однак працювати вони будуть за не самою ефективнішою схемою x16 + x4.
