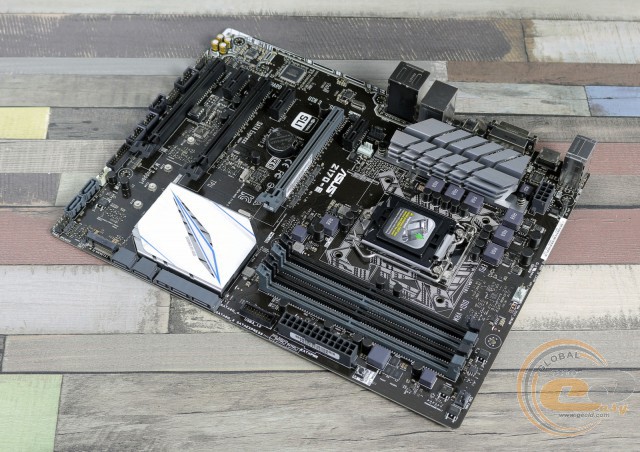

Огляд і тестування материнської плати ASUS Z170-E
30-09-2016

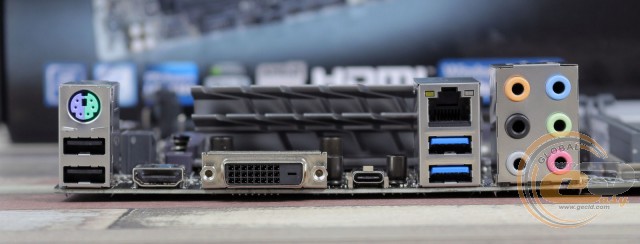

Інтерфейсна панель моделі ASUS Z170-E включає до свого складу наступні порти:
- 1 x PS/2 Combo;
- 1 x RJ45;
- 2 x USB 3.0;
- 2 x USB 2.0;
- 1 х USB 3.1 Type-C;
- 1 x DVI-D;
- 1 x HDMI;
- 6 x аудіопортів.
Дана конфігурація є досить гідною. Благо, у наявності є не тільки все найнеобхідніше, але навіть більше: два відеовиходи, п'ять портів USB (включаючи один USB 3.1 Type-C) і зручне підключення багатоканальної акустики. Також не варто забувати про можливість винести на задню панель порти COM і Thunderbolt.

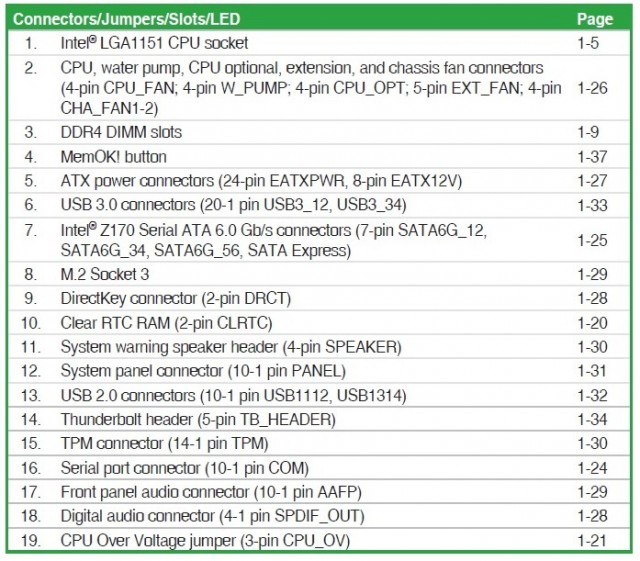

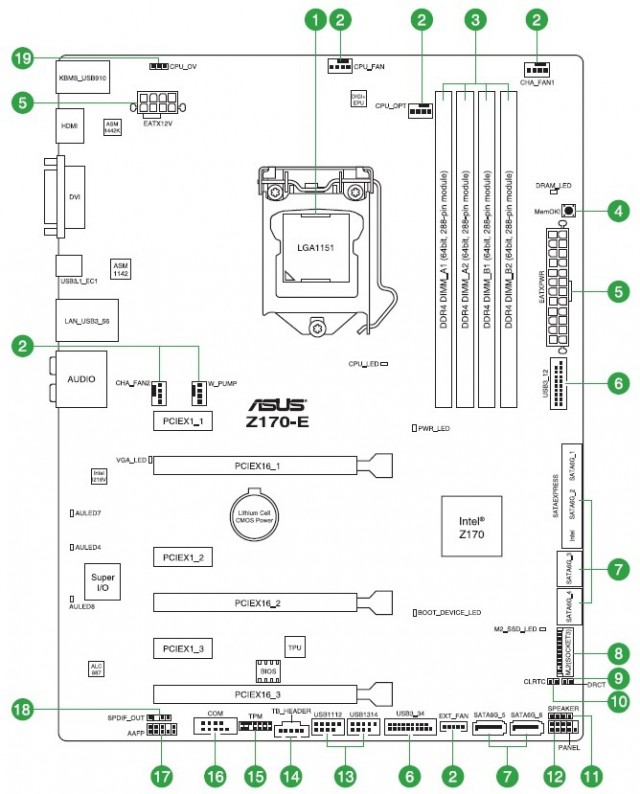

В ASUS Z170-E є досить широкі можливості для організації охолодження усередині системного корпусу. В наявності п'ять 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для охолодження центрального процесора, один використовується для підключення водоблока СВО, у той час як ще два призначені для системних вертушок.
UEFI BIOS
Тестована модель використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», у якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять не тільки оптимально сконфігурувати систему, але й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бічну панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».
Можливості розгону

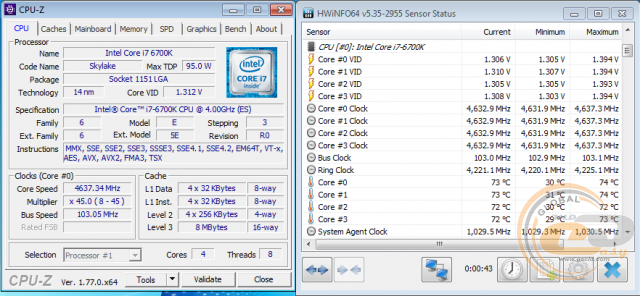

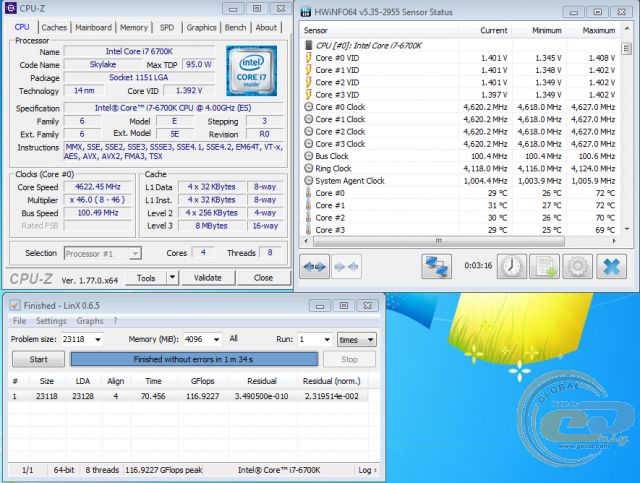

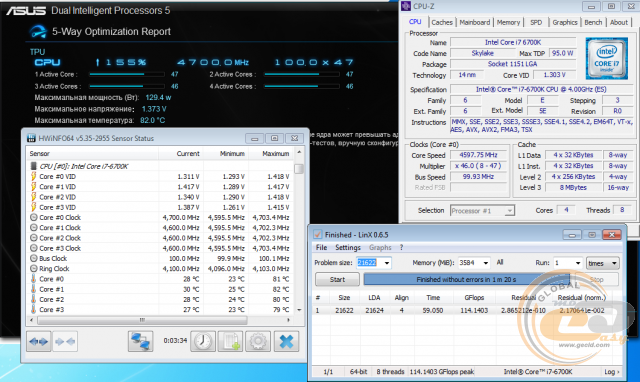

За підсумками ручного розгону процесора Intel Core i7-6700K, його стабільна робоча частота склала 4622 МГц при напрузі 1,415 В.

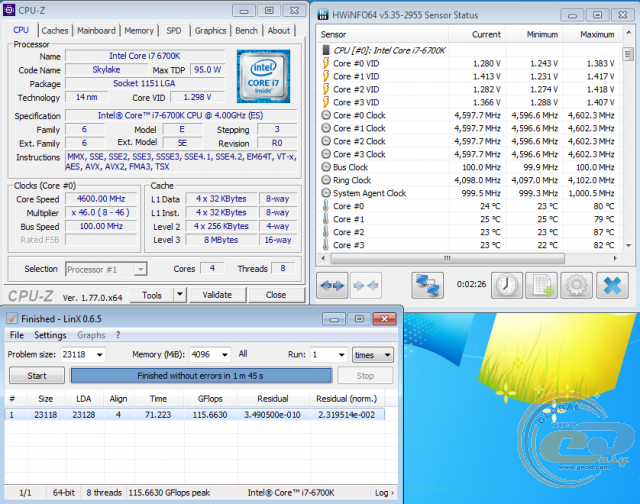

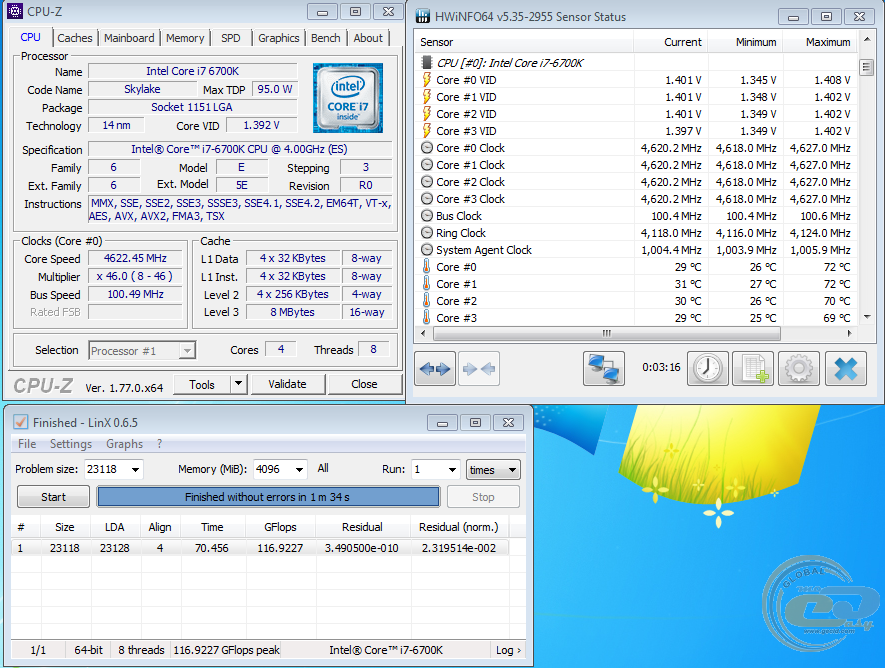

Використання можливостей автоматичного розгону за допомогою комплектної утиліти в режимі «TPU I» дозволило підвищити частоту процесора до 4598 МГц.
Після активації функції автоматичного розгону ЦП у режимі «TPU II», його частота була зафіксована на позначці 4600 МГц.
Також не обійшлося без звичного режиму автоматичного розгону за допомогою EZ Tuning Wizard, для активації якого необхідно вибрати сценарій використання вашого комп'ютера: «Daily Computing» або «Gaming/Video Editing». Далі слід вказати тип встановленої системи охолодження: комплектний боксовий кулер, поліпшена СО баштового типу, система рідинного охолодження або варіант зі знаком питання для тих, хто не впевнений у типі використовуваної СО. Залежно від поєднання згаданих вище пунктів буде обраний оптимальний (на думку системи) профіль автоматичного розгону.

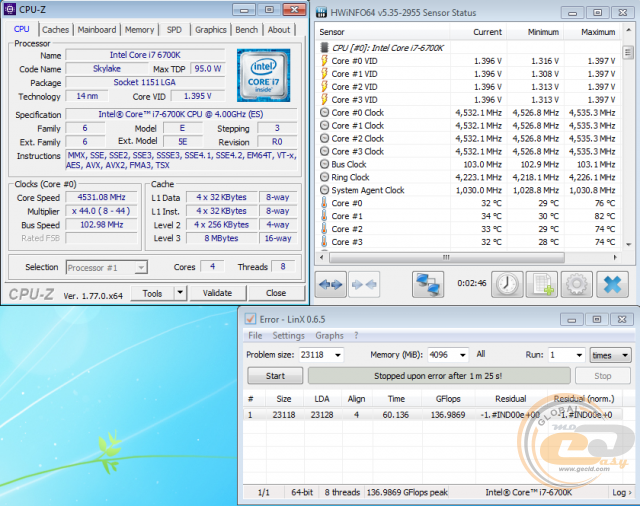

Вибір пунктів «Gaming/Video Editing» і «Tower cooler» дозволив підняти частоту ЦП до 4531 МГц.
А після вибору пунктів «Gaming/Video Editing» і «Water cooler» система розігнала процесор до 4637 МГц. В обох режимах система успішно проходила стрес-тест AIDA 64, але проблеми зі стабільністю виникали в LinX.

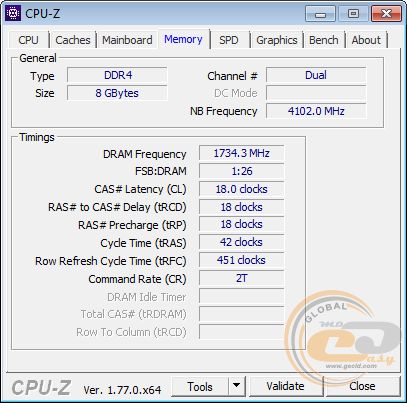

Максимальна частота, на якій стабільно працювала оперативна пам'ять, склала DDR4-3468 МГц.
Тестування
Для перевірки можливостей материнської плати ASUS Z170-E використовувалося наступне обладнання:
Процесор |
Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ) |
Кулер |
Scythe Kama Angle Rev.B |
Оперативна пам'ять |
2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16 |
Відеокарта |
MSI R9 285 GAMING 2G (2 ГБ GDDR5) |
Жорсткий диск |
Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбіт/с, NCQ) |
Оптичний привід |
ASUS DRW-1814BLT SATA |
Блок живлення |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув) |
Монітор |
Philips Brilliance 240P4QPYNS |

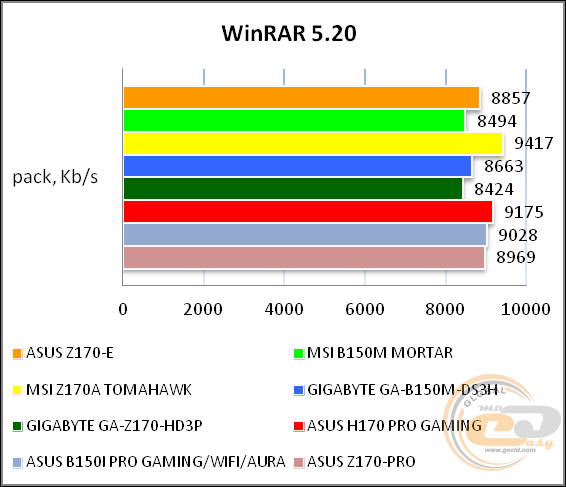

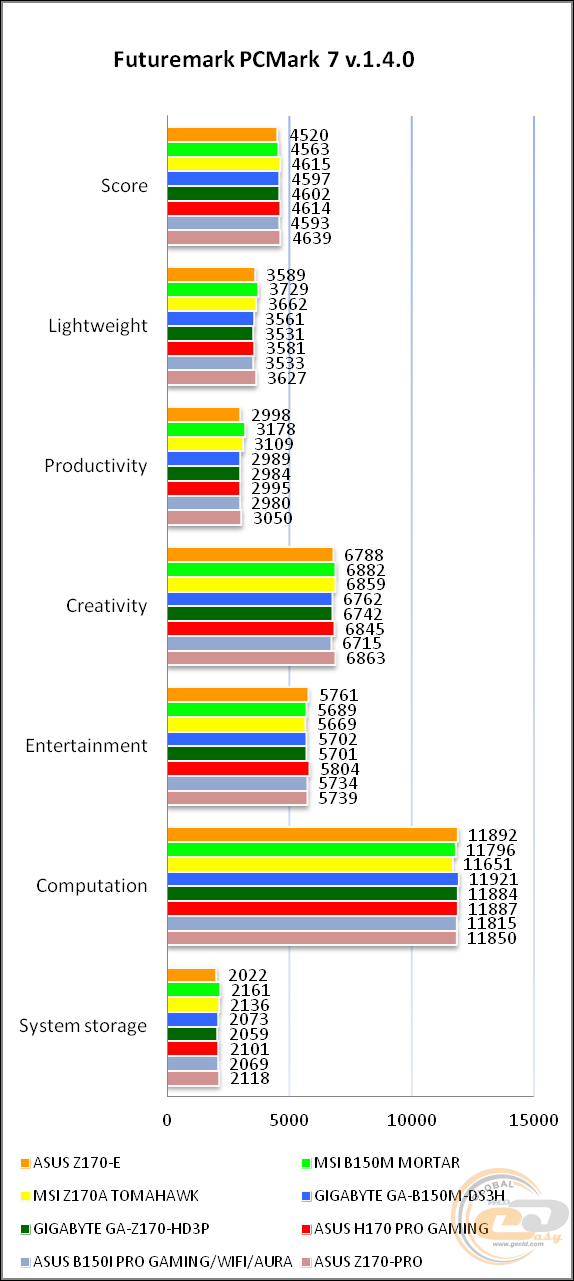

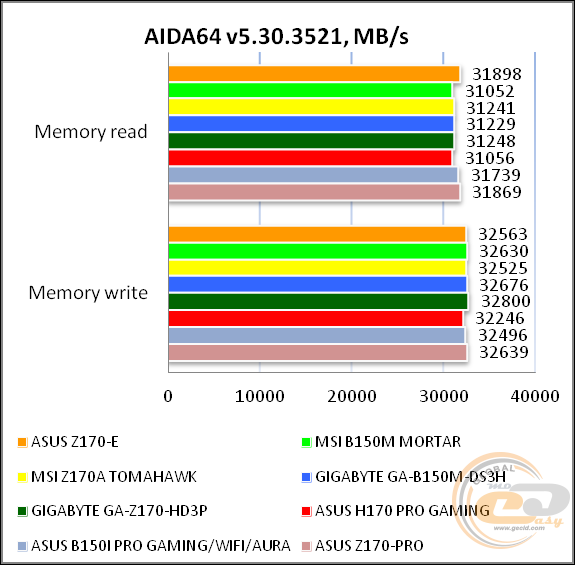

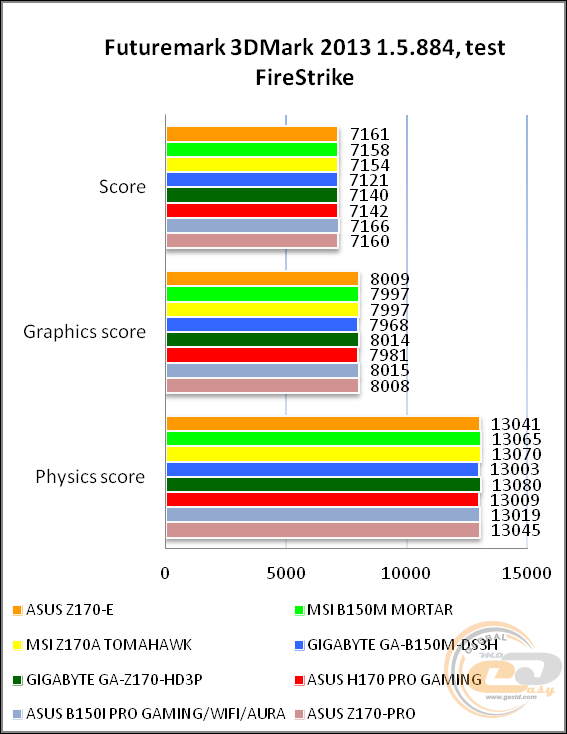

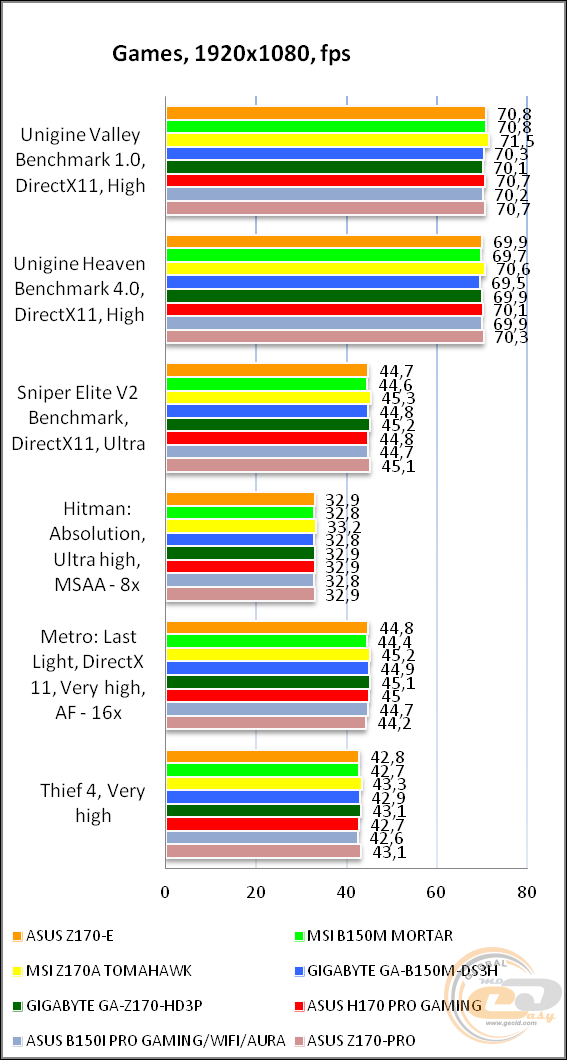

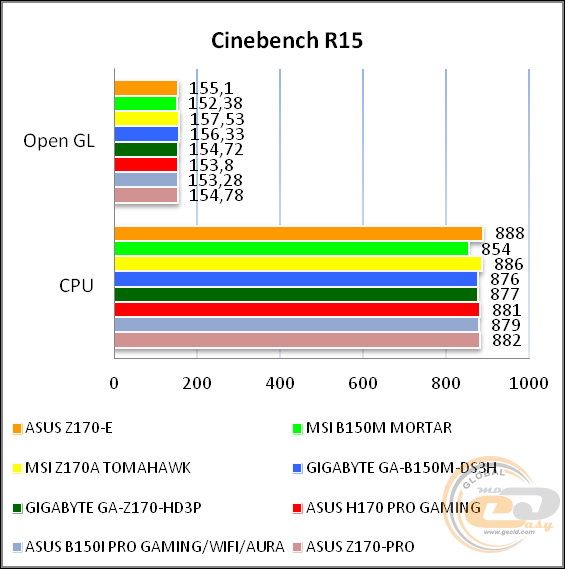

Результати тестів
У підсумку ми одержали відмінні результати, які відповідають показникам інших висококласних систем. Їхньому досягненню сприяло використання хорошої елементної бази, актуальних функціональних можливостей і вдала оптимізація налаштувань BIOS.
Тестування звукового тракту на основі кодека Realtek ALC887
Звіт про тестування в RightMark Audio Analyzer
Режим роботи 16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.01, -0.05 |
Відмінно |
Рівень шуму, дБ (А) |
-85.9 |
Добре |
Динамічний діапазон, дБ (А) |
85.8 |
Добре |
Гармонійні викривлення, % |
0.0047 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-76.5 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0.017 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-86.4 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.016 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.01, -0.07 |
Відмінно |
Рівень шуму, дБ (А) |
-91.8 |
Дуже добре |
Динамічний діапазон, дБ (А) |
91.9 |
Дуже добре |
Гармонійні викривлення, % |
0.0043 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-79.2 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0.011 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-86.5 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.010 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Звукова підсистема з дизайном Crystal Sound 2 на основі 8-канального кодека Realtek ALC887 із рядом цікавих особливостей, про які ми розповідали раніше, демонструє хорошу якість звуку, якої більшості користувачів буде достатньо для повсякденного використання.
Висновки
Материнська плата ASUS Z170-E по факту є дещо спрощеною версією досить популярної моделі ASUS Z170-A, відповідно, і коштує трохи дешевше. Різниця між ними ховається в розширеному наборі зовнішніх інтерфейсів в ASUS Z170-A, наявність у неї захисного кожуха над інтерфейсною панеллю, підтримці слоту PCI, поліпшеному аудіокодеку та посиленій підсистемі живлення. І якщо для вас подібні переваги несуттєві, то можна дещо заощадити й зупинити свій вибір на трохи більш доступній ASUS Z170-E.
Всі інші переваги у вигляді широких можливостей для організації дискової підсистеми, можливості встановлення пари відеокарт за схемою x8+x8, хорошого набору портів на інтерфейсній панелі й зручного компонування набортних елементів залишилися на місці. У підсумку ASUS Z170-E може бути рекомендована до купівлі для складання домашньої системи з парою відеокарт і можливістю розгону.
Переваги:
- надійна цифрова підсистема живлення DIGI+ VRM;
- стриманий дизайн;
- підтримка порту USB 3.1 Type-C;
- багаті можливості для організації дискової підсистеми;
- хороший комплект поставки;
- хороші можливості автоматичного та ручного розгону;
- підтримка технологій AMD CrossFireX і NVIDIA SLI;
- хороше компонування інтерфейсної панелі;
- підтримка ряду корисних фірмових технологій;
- подарунок для любителів World of Warships.
Особливості:
- обмеження на спільну роботу інтерфейсів M.2 Socket 3 і SATA Express в SATA-режимі;
- відсутність кріпильних отворів по правому краю друкованої плати.
Автор: Костянтин Шорохов
Переклад: Олесь Пахолок
Висловлюємо подяку українському представництву компанії ASUS за надану для тестування материнську плату.
Висловлюємо подяку компаніям AMD, Intel, Kingston, Philips і Seasonic за надане для тестового стенду обладнання.
