Огляд і тестування материнської плати ASUS Z170-E
30-09-2016
Материнські плати середнього рівня формату ATX на флагманському чіпсеті Intel Z170 представляють, мабуть, найбільший інтерес для користувачів, які збирають домашній ПК із хорошими функціональними можливостями та заділом на майбутнє. На теперішній момент можливість розгону процесорів із розблокованим множником здебільшого пропонують моделі на Intel Z170, та й підтримку мультиграфічних зв'язувань AMD CrossFire і NVIDIA SLI також забезпечують лише вони. Тому їхній вибір для даної категорії користувачів може бути більш доцільним, аніж шанс трохи заощадити на купівлі версій на молодших наборах системної логіки.
Саме такою материнською платою і є ASUS Z170-E. Вона одержала досить сучасне оснащення, яке вигідно доповнене можливістю розгону й хорошою конфігурацією інтерфейсної панелі. При цьому її цінник трохи нижчий, аніж у розглянутої нами раніше моделі ASUS Z170-A, тому буде цікаво порівняти їхні можливості:
|
ASUS Z170-E |
ASUS Z170-A |
USB 3.1 зовнішні/внутрішні |
1 (USB 3.1 Type-C)/- |
2 (USB 3.1 Type-C і USB 3.1 Type-A)/- |
USB 3.0 зовнішні/внутрішні |
2/4 |
2/4 |
USB 2.0 зовнішні/внутрішні |
2/4 |
2/4 |
Оперативна пам'ять |
4 x DIMM до 64 ГБ 3466 МГц |
4 x DIMM до 64 ГБ 3400 МГц |
PCIe 3.0 x16 |
3 |
3 |
PCIe x1 |
3 |
3 |
PCI |
Немає |
1 |
Схеми розподілу ліній PCIe |
х16 х8+х8 x8+x8+x2 |
x16 x8+x8 x8+x8+x4 |
SATA 6 Гбіт/с |
4 |
4 |
SATA Express |
1 |
1 |
U.2 |
Немає |
Немає |
M.2 |
1 |
1 |
Thunderbolt |
1 (роз’єм для підключення плати Thunderbolt) |
1 (роз’єм для підключення плати Thunderbolt) |
LAN |
1 |
1 |
Аудіо |
Realtek ALC887 |
Realtek ALC892 |
Wi-Fi |
Немає |
Немає |
Bluetooth |
Немає |
Немає |
Фази живлення |
6 |
10 |
Формат |
ATX |
ATX |
Як бачимо, ASUS Z170-E є дещо спрощеною версією ASUS Z170-A: вона позбулася одного порту USB 3.1, слоту PCI, а також має меншу кількість фаз живлення та більш доступний аудіокодек від Realtek. А тепер давайте перейдемо безпосередньо до її огляду.
Специфікація
Виробник і модель |
ASUS Z170-E |
Чіпсет |
Intel Z170 |
Процесорний роз’єм |
Socket LGA1151 |
Підтримувані процесори |
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Intel Socket LGA1151 |
Підтримка пам'яті |
4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті із частотою до DDR4-3466 МГц |
Слоти розширення |
2 x PCI Express 3.0 x16 (x16 / x8+x8) 1 x PCI Express 3.0 x16 (x2) 3 x PCI Express 3.0 x1 |
Дискова підсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110) 4 x SATA 6 Гбіт/с 1 x SATA Express (сумісний із 2 х SATA 6 Гбіт/с) RAID 0, RAID 1, RAID 5, RAID 10 |
LAN |
1 x Intel WGI219V (10/100/1000 Мбіт/с) |
Звукова підсистема |
8-канальний аудіокодек Realtek ALC887 |
Живлення |
1 х 24-контактний роз’єм живлення ATX 1 x 8-контактний роз’єм живлення ATX12V |
Вентилятори |
2 x роз’єми вентиляторів CPU (4-контактні) 2 x роз’єми підключення системних вентиляторів (4-контактні) 1 х роз’єм підключення водоблока СВО (4-контактний) |
Охолодження |
Алюмінієвий радіатор на чіпсеті Алюмінієвий радіатор на елементах підсистеми живлення |
Зовнішні порти I/O |
1 x PS/2 Combo 1 x HDMI 1 x DVI-D 1 x RJ45 2 x USB 2.0 2 x USB 3.0 1 х USB 3.1 Type-C 6 x аудіопортів |
Внутрішні порти I/O |
2 x USB 3.0, кожний з підтримкою підключення двох USB 3.0 2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0 1 х TPM 1 x COM |
BIOS |
128 Mбіт Flash ROM UEFI AMI BIOS PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0 |
Форм-фактор |
ATX 305 x 234 мм |
Сайт виробника |
ASUS |
Упаковка та комплектація

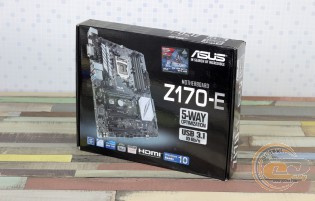

Материнська плата ASUS Z170-E постачається в картонній коробці зі стильним оформленням у темних тонах, а також хорошим інформаційним наповненням, яке включає у себе таблицю характеристик і ключові переваги кожного системного вузла. Окремо відзначена можливість активації подарунка для любителів гри World of Warships: бонусні коди на 15 днів преміум-доступу та преміальний бронепалубний крейсер «Діана».

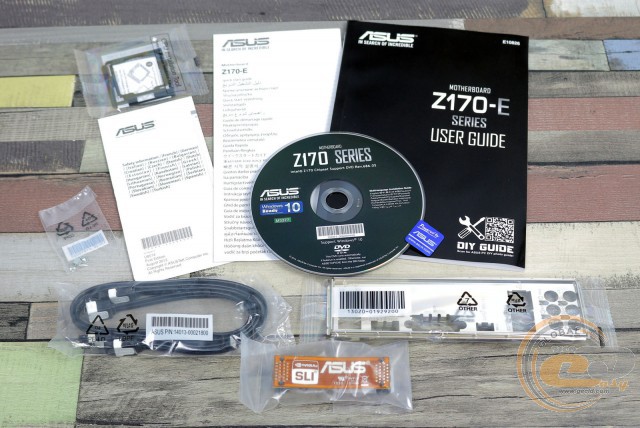

У коробці ми виявили хороший набір аксесуарів, а саме:
- диск із драйверами та утилітами;
- паперову документацію;
- два кабелі SATA;
- набір ASUS Q-Connectors;
- інструмент ASUS CPU Installation Tool для швидкого та коректного встановлення процесора;
- місток 2-Way NVIDIA SLI;
- заглушку інтерфейсної панелі.
Дизайн і особливості плати

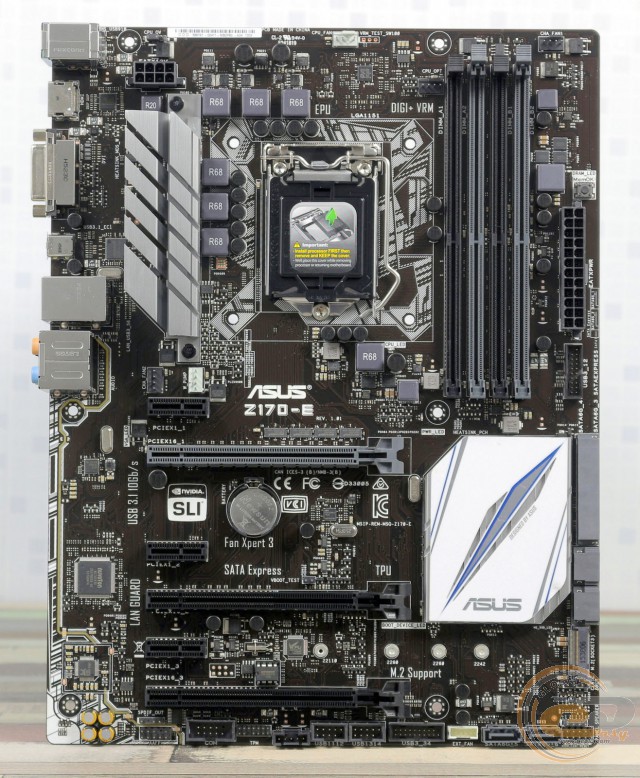

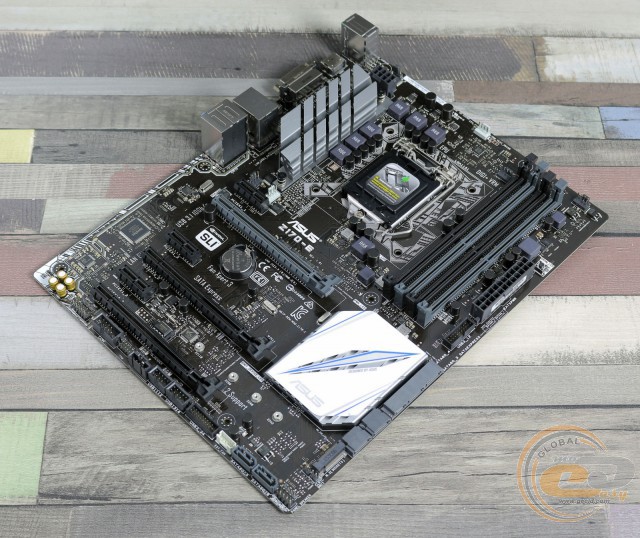

Материнська плата виконана на друкованій платі коричневого кольору формату ATX і вигідно відрізняється досить стриманим дизайном із приємним оформленням чіпсетного радіатора в білому кольорі. На відміну від ASUS Z170-A, у даній моделі відсутній захисний кожух над інтерфейсною панеллю.
Говорячи про компонування та зручність складання системи, варто згадати дещо перевантажений різними інтерфейсами нижній край текстоліту, а також відсутність кріпильних отворів по правому краю, що потребуватиме більшої обережності при підключенні розташованих там роз’ємів. В іншому ж ніяких претензій у нас не виникло, оскільки розташування всіх елементів досить зручне й продумане.

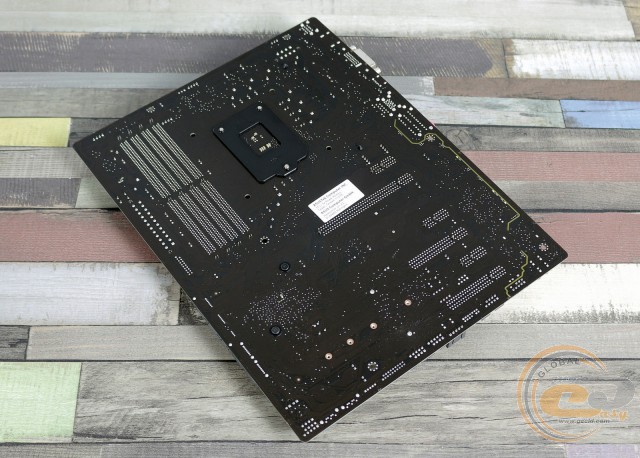

Глянувши на зворотну сторону ASUS Z170-E, можна відзначити стандартну опорну пластину процесорного роз’єму, пластикові кліпси кріплення радіатора на елементах підсистеми живлення, а також гвинти, які втримують чіпсетний радіатор.

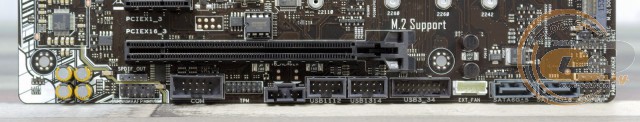

У нижній частині розташовані наступні елементи: колодка підключення аудіороз’ємів передньої панелі, S/PDIF out, порти TPM, COM і Thunderbolt, а також колодка підключення фронтальної панелі. Додатково відзначимо дві колодки для активації портів USB 2.0 і одну для USB 3.0. Усього на платі реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх та двох на інтерфейсній панелі. USB 3.0 також шість: чотири внутрішні та два зовнішні. Усі порти функціонують завдяки чіпсету.

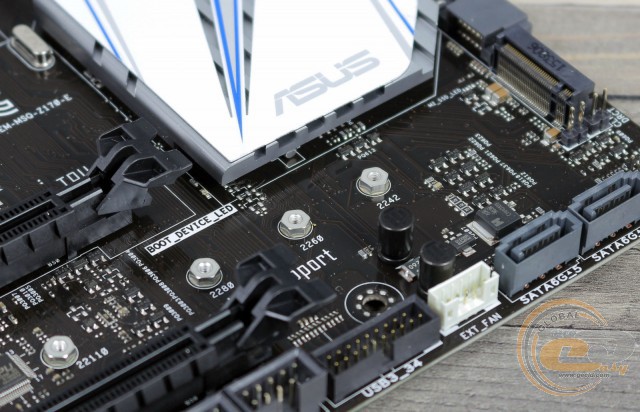

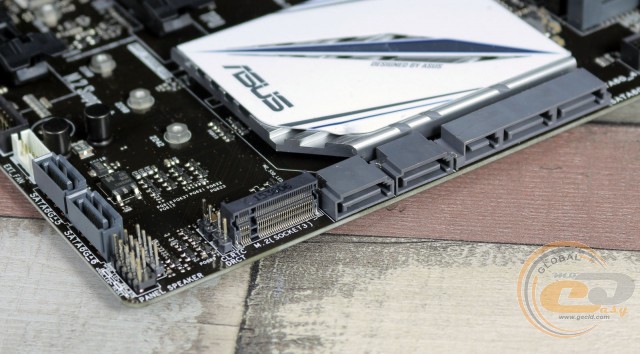

Можливості організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 і M.2 22110), чотирма портами SATA 6 Гбіт/с, а також одним SATA Express, який сумісний із двома SATA 6 Гбіт/с. У режимі SATA може працювати M.2 Socket 3 або SATA Express, але не обидва одночасно. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.

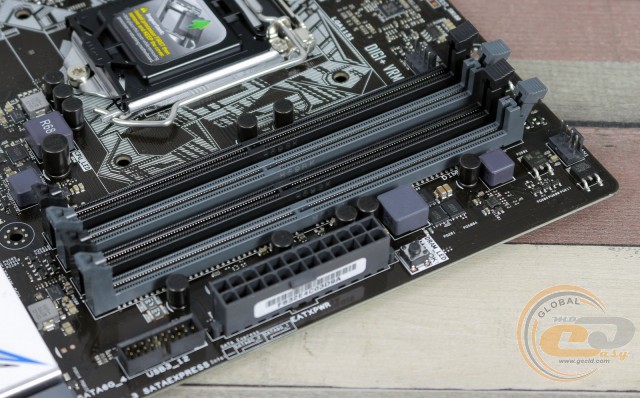

Системна плата ASUS Z170-E оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий та четвертий слоти (або ж зайняти усі доступні роз’єми). Підтримуються модулі, які працюють на частотах до 3466 МГц. Максимальний об’єм пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань. Додатково відзначимо другу колодку для підключення виносної панелі з портами USB 3.0.

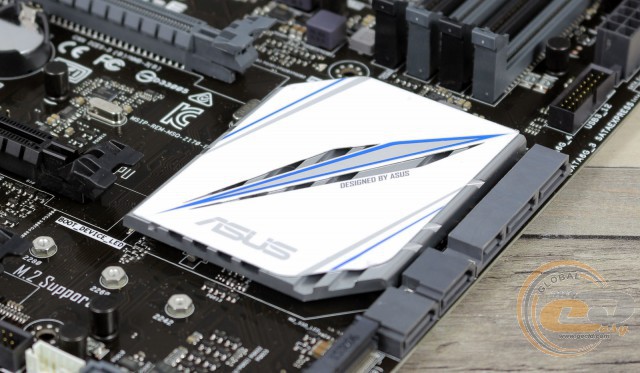

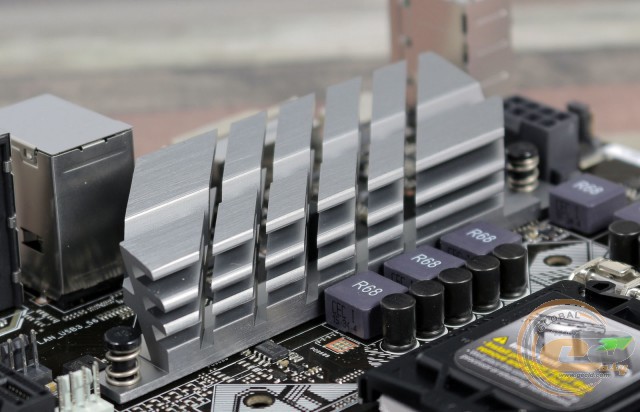

Система охолодження розглянутої плати складається із двох алюмінієвих радіаторів. У процесі тестування були зафіксовані наступні температурні показники:
- радіатор охолодження чіпсету – 31,7°C (при розгоні − 31,7°C);
- радіатор охолодження елементів підсистеми живлення – 60,2°C (при розгоні − 62,8°C);
- дроселі підсистеми живлення – 65,1°C (при розгоні − 70,1°C).
Отримані результати явно вказують на хорошу ефективність роботи встановленої системи охолодження, що свідчить про правильний добір матеріалів і їх конструкції.

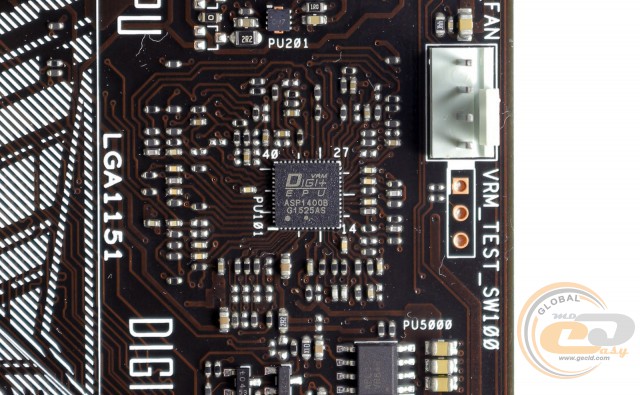

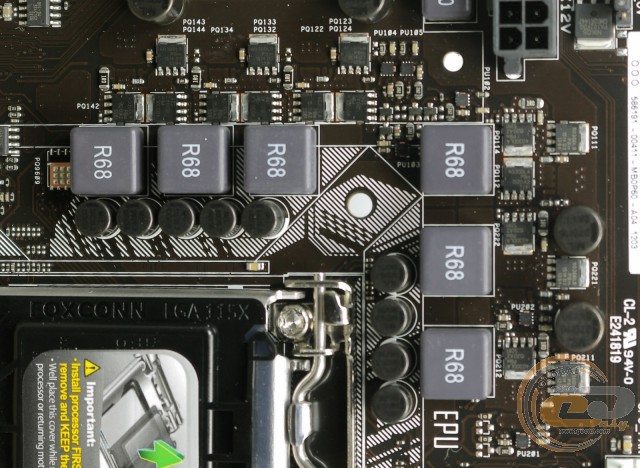

Живлення процесора здійснюється за 6-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1400B. Елементна база материнської плати набрана за допомогою якісних комплектуючих. До її складу ввійшли твердотільні конденсатори та дроселі з феритовим осердям.

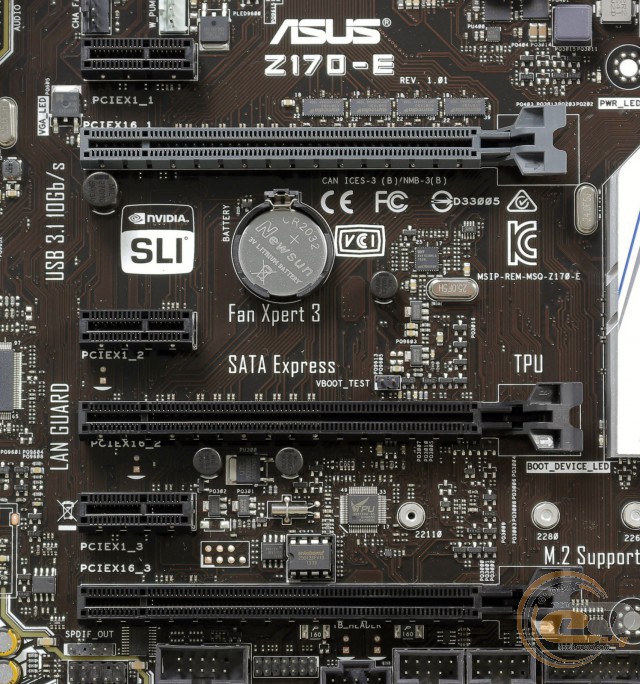

Для розширення функціональності материнської плати ASUS Z170-E є шість слотів:
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х16 або х8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х2).
Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX дана конфігурація пропонує користувачу організувати графічну підсистему із двох відеокарт. Розташування слотів дозволить без проблем підключити два адаптери із трьохслотовою системою охолодження. При цьому в вас усе ще залишиться доступ до одного роз’єму PCI Express 3.0 x1.

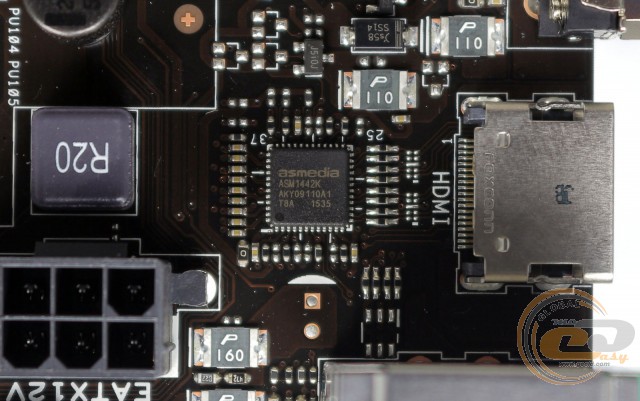

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні два відеовиходи (HDMI і DVI-D), обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

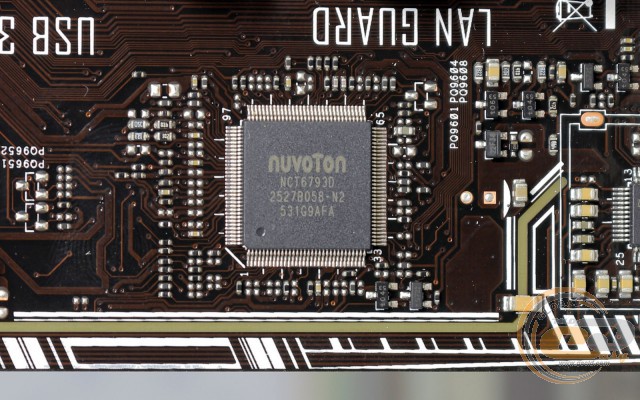

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6793D, яка забезпечує моніторинг і керує портами COM і PS/2.

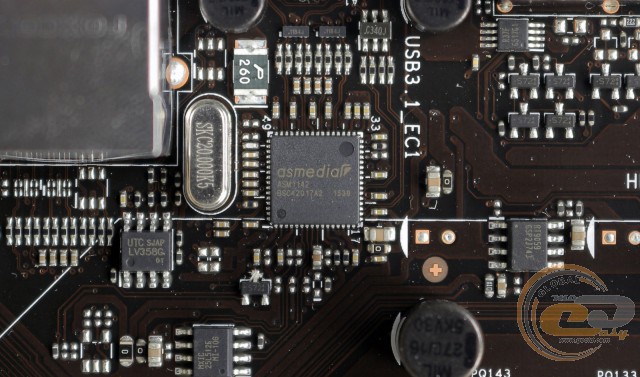

Коректна робота порту USB 3.1 на інтерфейсній панелі забезпечена силами мікросхеми ASMedia ASM1142.

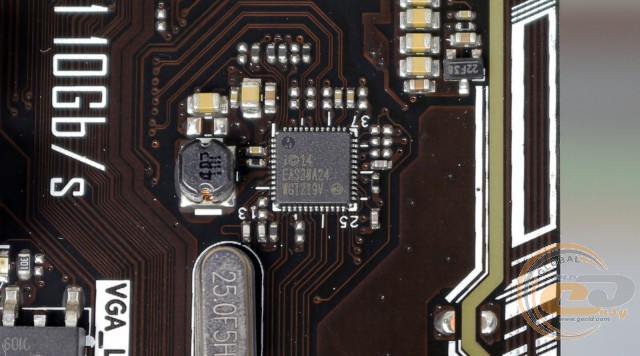

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI219V. Розподіл мережевих ресурсів і пріоритизацію трафіку допоможе виконати фірмова утиліта TurboLAN.

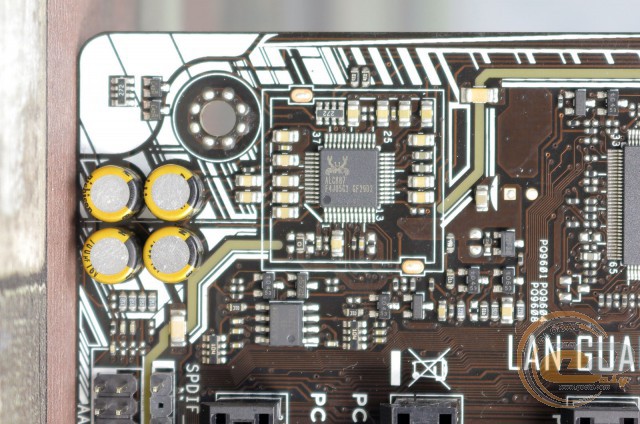

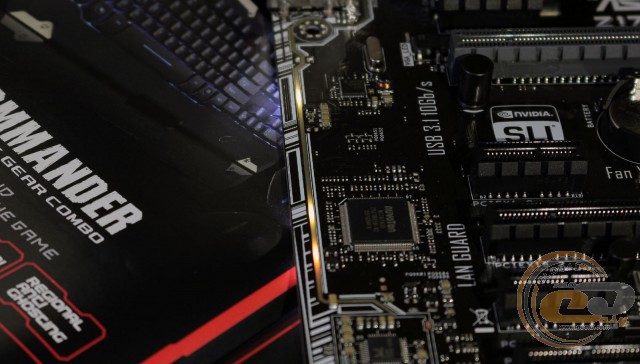

Звукова підсистема з фірмовим дизайном Crystal Sound 2 основана на 8-канальному HDA-кодеку Realtek ALC887. У його обв'язці використовуються аудіоконденсатори компанії Nichicon для поліпшення якості звучання. До того ж лівий і правий аудіоканали виконані на різних шарах текстоліту, що сприяє мінімізації перехресних наведень, а сам звуковий тракт частково екранований за допомогою захисної смужки.
Окремо відзначимо наявність підсвічування, яке прийде до душі власникам корпусів із прозорою бічною панеллю.
