Огляд материнської плати ASUS TUF GAMING Z590-PLUS WIFI: дизайн плюс функціональність
19-04-2021
Материнські плати лінійки ASUS ROG хизуються відмінним оснащенням і приємним дизайном, проте не завжди у користувачів є можливість їх покупки через більш високу ціну. У такому разі можна подивитися в бік інших лінійок, добре, що у тайванського виробника їх декілька. Візьмемо, наприклад, серію TUF GAMING, яка з кожним роком містить все більш і більш цікаві моделі.
Сьогодні у нас на тестуванні ASUS TUF GAMING Z590-PLUS WIFI. Вона вже доступна у продажі за середньою вартістю близько $286 (7999 грн). Давайте поглянемо, що цікавого нам приготувала ASUS за ці гроші.
Специфікація
Модель |
ASUS TUF GAMING Z590-PLUS WIFI |
Чіпсет |
Intel Z590 |
Процесорний роз'єм |
Socket LGA1200 |
Підтримувані процесори |
Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron 11-го та 10-го поколінь для платформи Socket LGA1200 |
Підтримка пам'яті |
4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-5133 МГц |
Слоти розширення |
1 x PCI Express 4.0 / 3.0 x16 1 x PCI Express 3.0 x16 (х4) 2 x PCI Express 3.0 x1 |
Дискова підсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; PCIe 4.0 x4) (M2_1) 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; SATA і PCIe 3.0 x4) (M2_2) 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA та PCIe 3.0 x4) (M2_3) 6 x SATA 6 Гбіт/с RAID 0, RAID 1, RAID 5, RAID 10 Intel Optane Memory Ready |
LAN |
1 x Intel I225-V (10/100/1000/2500 Мбіт/с) |
Wi-Fi |
Intel Wi-Fi 6 (802.11a/b/g/n/ac/ax; 2,4 / 5 ГГц) |
Bluetooth |
Bluetooth 5.0 |
Звукова підсистема |
8-канальний Realtek ALC S1200A |
Живлення |
1 х 24-контактний роз'єм живлення ATX 1 x 8-контактний роз'єм живлення ATX12V 1 x 4-контактний роз'єм живлення ATX12V |
Вентилятори |
2 x роз'єми вентиляторів CPU (4-контактні) 1 х роз'єм підключення водоблока СВО (4-контактний) 3 x роз'єми підключення системних вентиляторів (4-контактні) |
Охолодження |
Алюмінієвий радіатор на чіпсеті Алюмінієві радіатори на елементах підсистеми живлення |
Зовнішні порти I/O |
1 x USB 3.2 Gen 2x2 Type-C 2 x USB 2.0 2 x USB 3.2 Gen 2 Type-A 2 x USB 3.2 Gen 1 Type-A 1 x HDMI 1 x DisplayPort 1 x RJ45 5 x аудіопортів 1 x Optical S/PDIF out 1 x PS/2 Combo |
Внутрішні порти I/O |
1 x USB 3.2 Gen 1 Type-C 1 x USB 3.2 Gen 1 2 x USB 2.0 1 x COM 1 x Thunderbolt 4 |
BIOS |
192 (128+64) Mбіт Flash ROM AMI UEFI BIOS |
Форм-фактор |
ATX (305 x 244 мм) |
Сайт виробника |
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки |
Упаковка та комплектація
Новинка постачається в картонній упаковці, оформленій в темно-жовтих тонах із відмінним інформаційним наповненням. Воно відображає ключові її особливості та переваги. Є навіть технічні характеристики для повноти картини.
Комплект постачання містить:
- паперову документацію;
- диск з ПЗ;
- два SATA-шлейфи;
- гвинти для кріплення M.2-накопичувачів;
- набір наклейок;
- комбіновану антену.

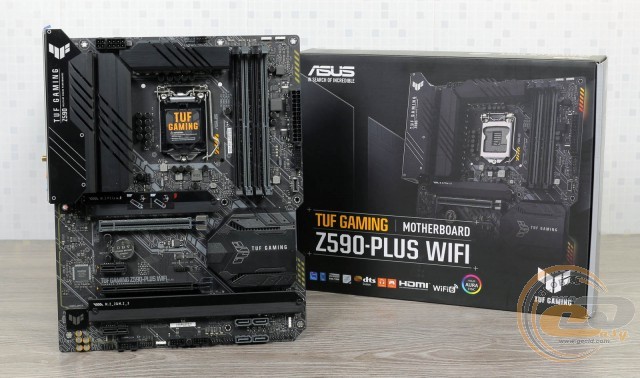

Дизайн і особливості плати
Дизайн ASUS TUF GAMING Z590-PLUS WIFI виконаний у характерному для цієї лінійки індустріальному стилі з переважанням темних відтінків. Є традиційні вирізи і трохи нестандартна форма друкованої плати по правому краю. З цікавих моментів відзначимо посилений слот для відеокарти, встановлену заглушку інтерфейсної панелі і радіатори охолодження M.2-накопичувачів.
LED-підсвічування інженери оснастили тільки правий край друкованої плати. Також є чотири колодки для підключення світлодіодних стрічок і фірмова технологія синхронізації ASUS AURA Sync.
У плані компонування та зручності збірки системи виділимо перпендикулярне розташування чотирьох з шести портів SATA 6 Гбіт/с. Доступ до них може бути ускладнений тільки в разі установки габаритної плати розширення до слоту PCI Express 3.0 x1, що малоймовірно. До розташування інших елементів претензій у нас не виникло, добре, що DIMM-слоти обладнані засувками тільки з одного боку і є всі необхідні кріпильні отвори.
На зворотному боці ASUS TUF GAMING Z590-PLUS WIFI відзначимо стандартну опорну пластину процесорного роз'єму і гвинти кріплення всіх радіаторів.

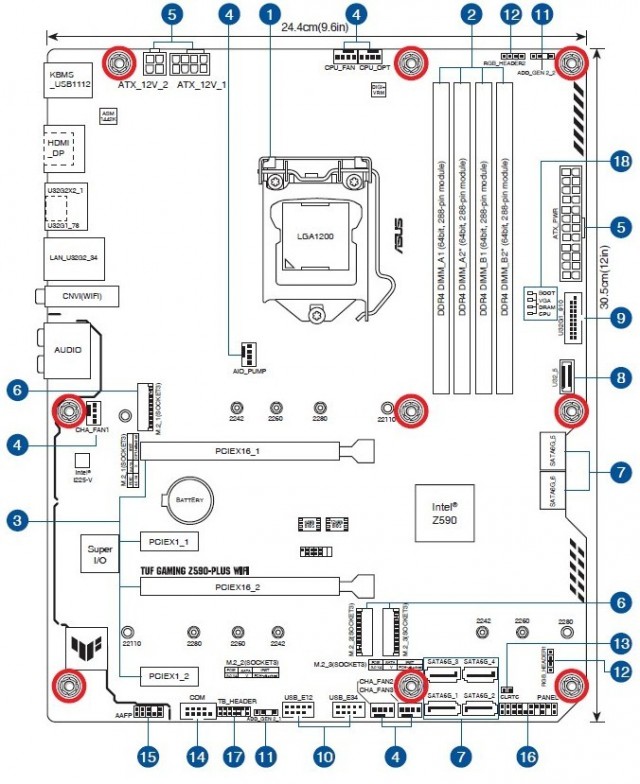

У нижній частині плати знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порт COM, колодки для інтерфейсу Thunderbolt 4 і світлодіодних стрічок, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково зазначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх і двох зовнішніх USB 2.0.
Можливості організації дискової підсистеми представлені трьома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. До процесорних ліній PCIe 4.0 підключений тільки верхній роз'єм M2_1. Він не буде працювати при установці процесора Intel Core 10-го покоління.
Є й інші обмеження для дискової підсистеми. Так, інтерфейс M2_2 ділить пропускну здатність з портом SATA6G_2, а інтерфейс M2_3 - з портами SATA6G_56.
Системна плата ASUS TUF GAMING Z590-PLUS WIFI оснащена чотирма DIMM-слотами для установки модулів оперативної пам'яті стандарту DDR4. Підтримуються планки, що працюють на частотах до 5133 МГц у розгоні. Максимальний обсяг пам'яті може досягати 128 ГБ, чого буде достатньо для будь-яких поставлених завдань. Додатково зазначимо дві колодки для підключення виносних панелей з портами USB 3.2 Gen 1 і USB 3.2 Gen 1 Type-C.
Система охолодження складається з трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel Z590, а два інших накривають елементи підсистеми живлення процесора. Під час тестування були зафіксовані такі температурні показники:
- радіатор охолодження чіпсета - 31°C (при розгоні - 31°C);
- верхній радіатор охолодження елементів підсистеми живлення процесора - 36°C (при розгоні - 38°C);
- бічний радіатор охолодження елементів підсистеми живлення процесора - 39°C (при розгоні - 41°C);
- дроселі - 41°C (при розгоні - 43°C).
Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбор матеріалів та їх конструкції.
Живлення процесора здійснюється за 14+2-фазною схемою для обчислювальних ядер і додаткових вузлів. Елементна база містить твердотільні конденсатори, феритові дроселі та мікросхеми DrMOS ON Semiconductor NCP302150, здатні витримувати струм силою до 90 А. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1900B.
Живлення процесора реалізовано на базі двох роз'ємів ATX12V на 8 і 4 контакту відповідно.
Для розширення функціональності материнської плати ASUS TUF GAMING Z590-PLUS WIFI є чотири слоти:
- PCI Express 4.0/3.0 x16 (у режимі х16);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х4);
- PCI Express 3.0 x1.
Будь-які обмеження з одночасної роботи слотів розширення з іншими інтерфейсами відсутні.
Можливості Multi I/O покладені на мікросхему NUVOTON NCT6798D, яка забезпечує моніторинг і роботу порту COM.
Для підтримки мережевих з'єднань слугує LAN-контролер Intel I225-V (SLNMH) з пропускною спроможністю аж до 2500 Мбіт/с. З Пріоритизація трафіку допоможе технологія TurboLAN.
Звукова підсистема заснована на 8-канальному HDA-кодеку Realtek ALC S1200А і містить конденсатори Nichicon, а також технологію екранування від наведень інших комплектуючих за допомогою захисної смуги. Для підвищення якості аудіосигналу лівий і правий канали розташовані на різних шарах друкованої плати, а сам кодек прикритий захисним кожухом.
На інтерфейсну панель виведені такі порти:
- 1 x USB 3.2 Gen 2x2 Type-C
- 2 x USB 2.0
- 2 x USB 3.2 Gen 2 Type-A
- 2 x USB 3.2 Gen 1 Type-A
- 1 x HDMI
- 1 x DisplayPort
- 1 x RJ45
- 5 x аудіопорти
- 1 x Optical S / PDIF out
- 1 x PS/2 Combo
Дана конфігурація привертає підтримкою бездротових інтерфейсів Wi-Fi 6 і Bluetooth 5.0, наявністю семи портів USB, включаючи USB 3.2 Gen 2x2 Type-C, двома відеовиходами і зручним підключенням багатоканальної акустики.
Можливості організації охолодження всередині системного корпуса дуже хороші. Є шість 4-контактних роз'ємів для підключення вентиляторів. Два з них слугують для системи охолодження CPU, один призначений для підключення водоблока СВО, а ще три використовуються для системних пропелерів.
UEFI BIOS
Тестована плата використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках.
Функціональні можливості BIOS дозволять не тільки оптимально конфігурувати систему, а й реалізувати розгін ключових вузлів. Для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».
Можливості розгону
У першу чергу ми перевірили можливості материнської плати з автоматичного розгону, активувавши режим «TPU I». Частота процесора Intel Core i7-11700K досягла 4700 МГц при напрузі 1,350 В. Під час проходження стрес-тесту AIDA64 він прогрівався до 83°С при критичному значенні в 100°C. Проблем із перегрівом не було.
Режим «TPU II» підвищив частоту процесора ще на 100 МГц при напрузі 1,394 В, що спричинило за собою зростання температури в піку вже до 92°С.

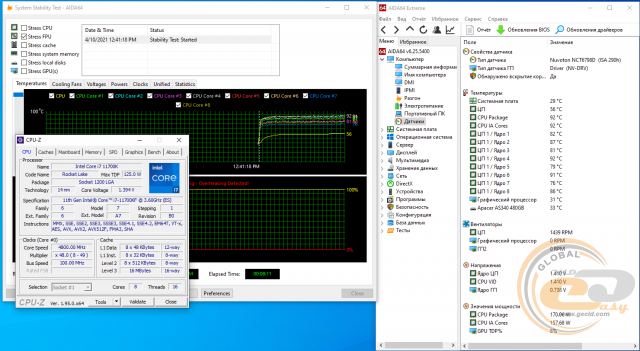

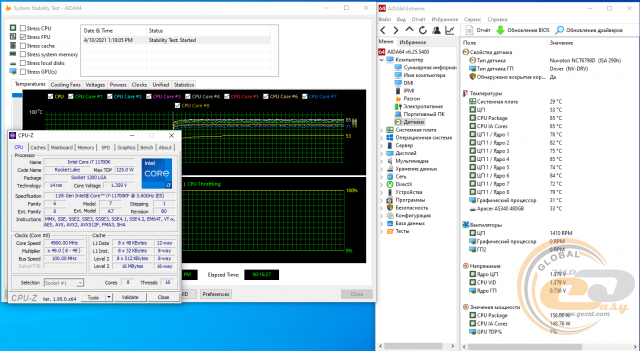

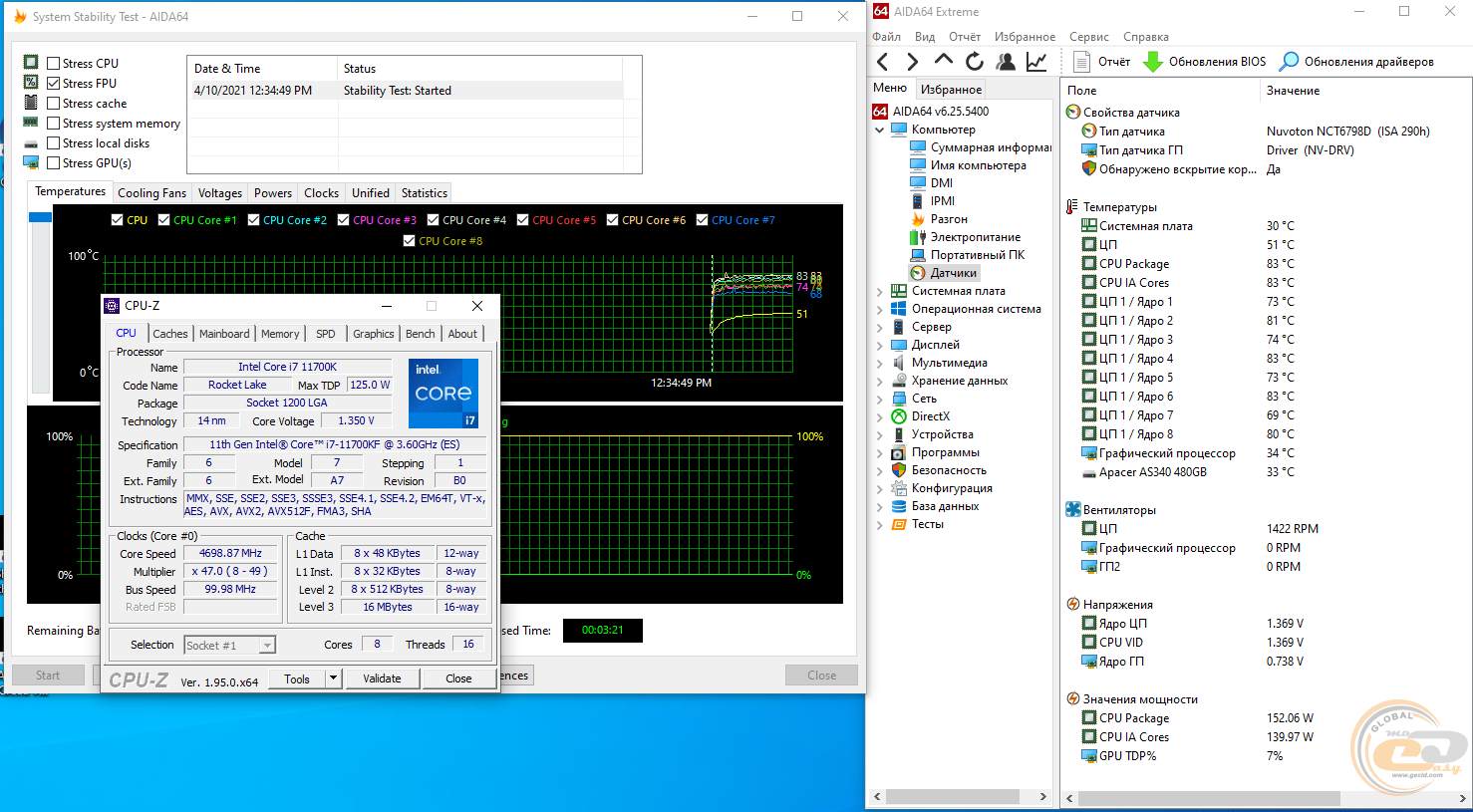

Ручний розгін дозволив досягти частоти 4900 МГц при напрузі 1,359 В. Температура процесора не перевищувала за 85°С, що робить саме ручний оверклокінг найбільш ефективним.
Пам'ять без проблем вдалося прискорити до 4400 МГц.
Тестування
Для перевірки можливостей материнської плати ASUS TUF GAMING Z590-PLUS WIFI використовувалося таке обладнання:
Процесор |
Intel Core i7-11700K (Socket LGA1200, 8/16 x 3,6 – 5,0 ГГц, TDP 125 Вт) |
Кулер |
Noctua NH-U12A |
Оперативна пам'ять |
2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW 2 x 8 ГБ DDR4-4000 TEAMGROUP T-FORCE TDZAD416G4000HC18JDC01 |
Відеокарта |
ASUS TUF GAMING GeForce RTX 3090 OC |
Накопичувач |
Apacer Panther 480GB |
Блок живлення |
be quiet! Pure Power 11 L11-CM-700W |

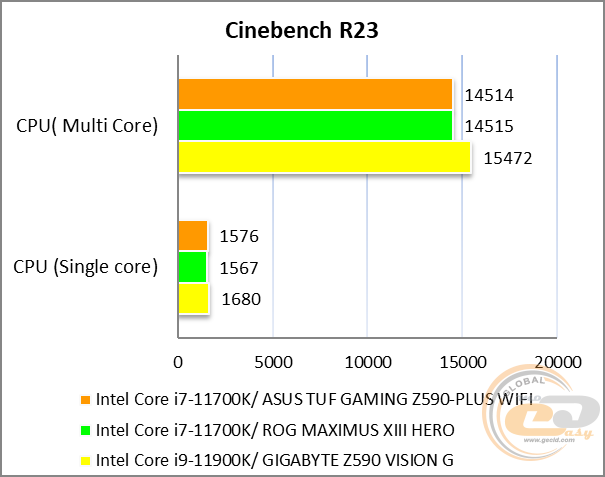

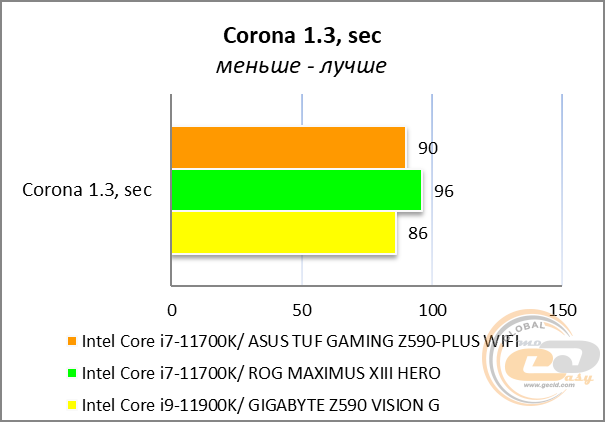

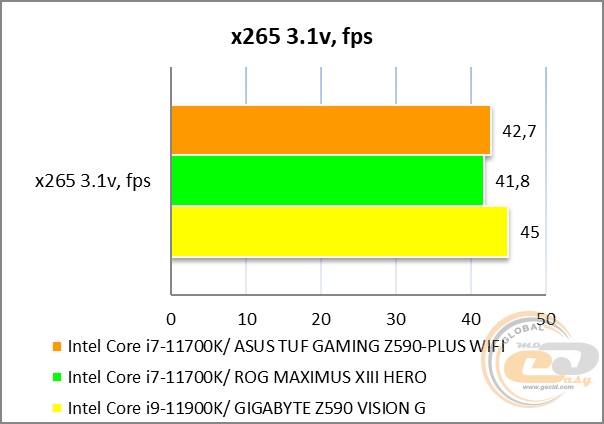

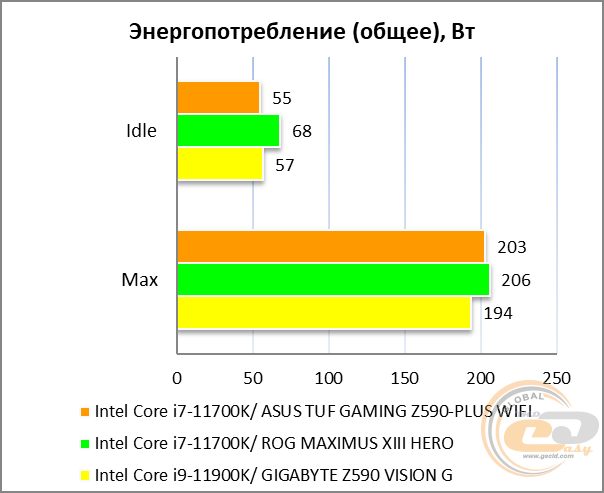

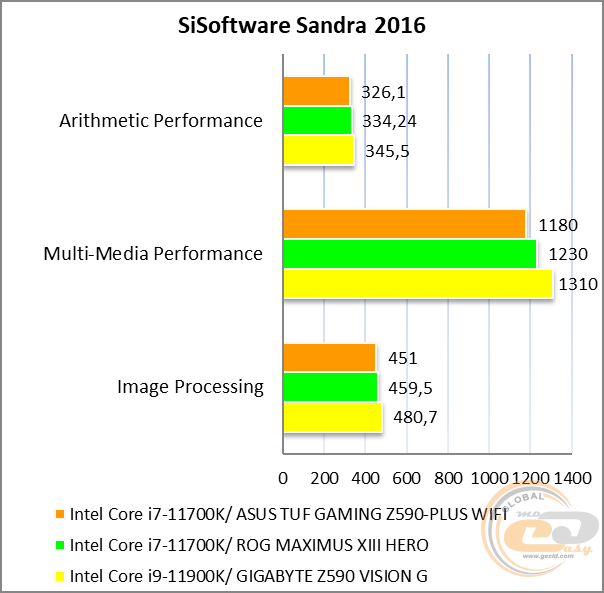

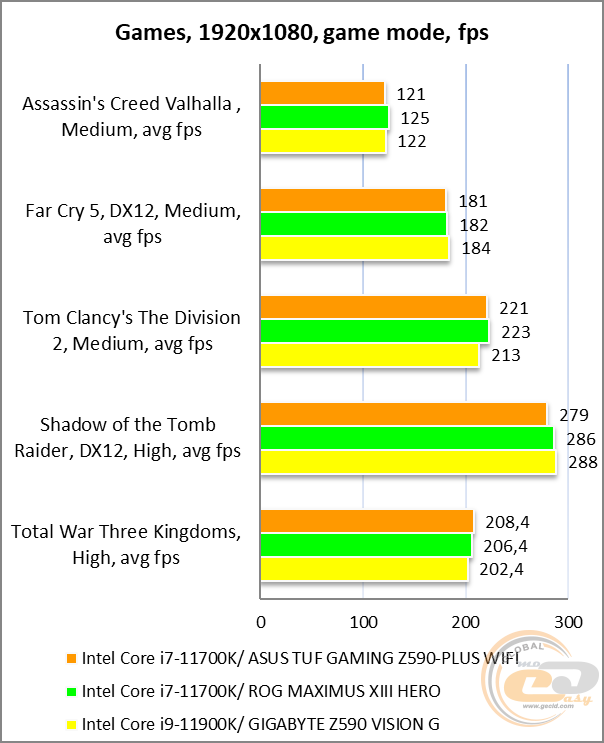

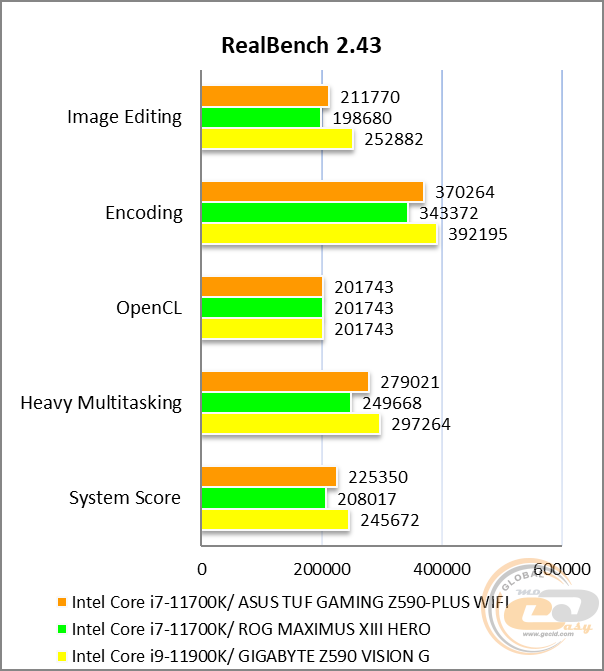

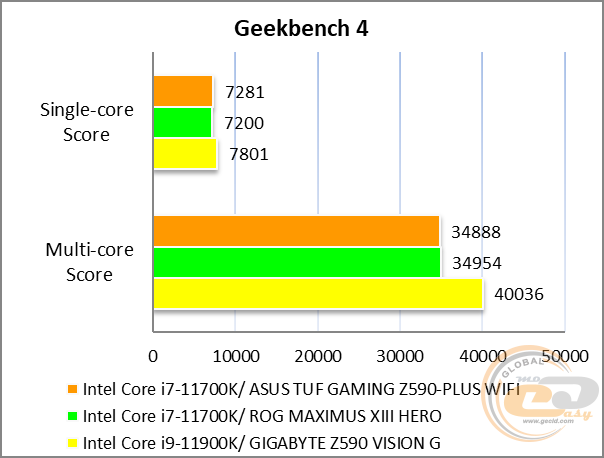

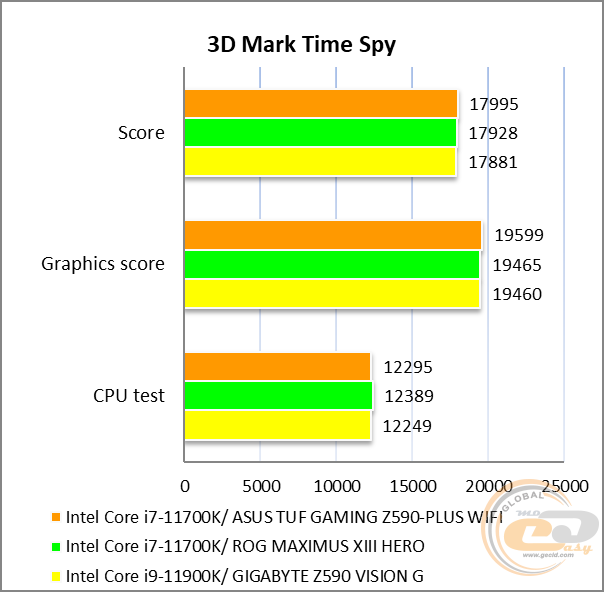

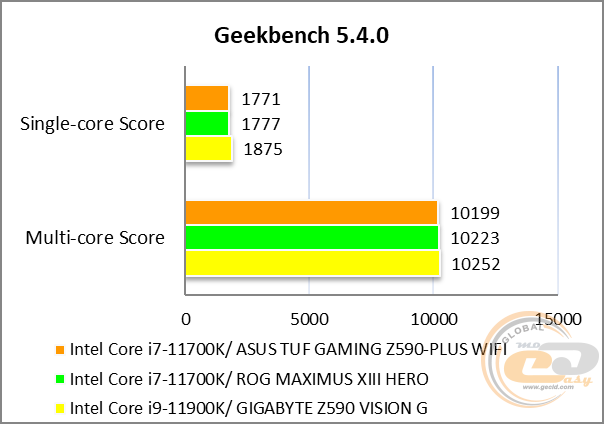

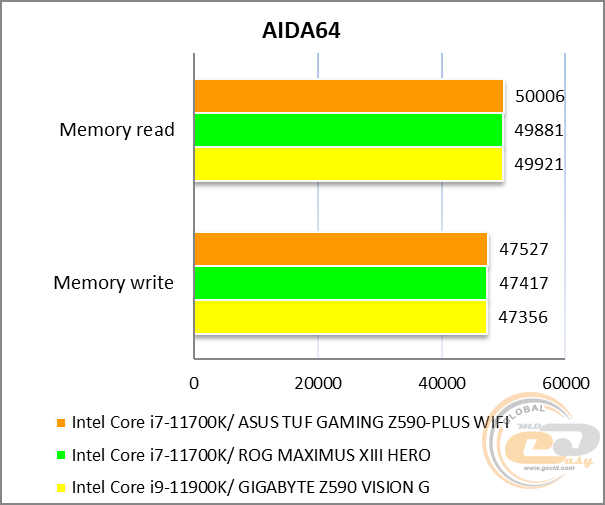

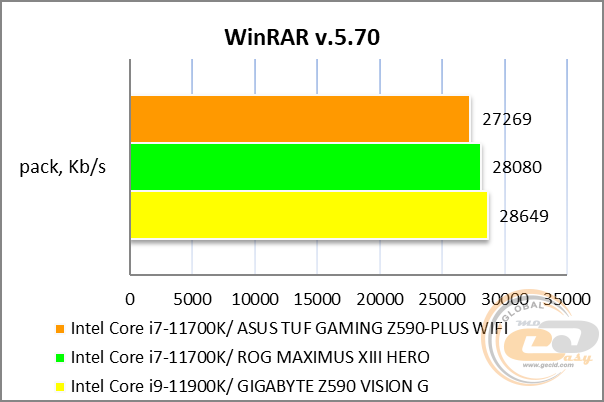

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS. Порівняння продуктивності Intel Core i9-11900K та Intel Core i7-11700K ми вже проводили в огляді ASUS ROG MAXIMUS XIII HERO.
Тестування звукового тракту на основі кодека Realtek ALC S1200A
Звіт про тестування в RightMark Audio Analyzer
Режим роботи 16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.02, -0.04 |
Відмінно |
Рівень шуму, дБ (А) |
-93.8 |
Дуже добре |
Динамічний діапазон, дБ (А) |
94.0 |
Дуже добре |
Гармонійні викривлення, % |
0.00660 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-80.4 |
Добре |
Інтермодуляційні викривлення + шум, % |
0.011 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-92.6 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.00821 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.33, +0.27 |
Відмінно |
Рівень шуму, дБ (А) |
-101.9 |
Відмінно |
Динамічний діапазон, дБ (А) |
101.0 |
Відмінно |
Гармонійні викривлення, % |
0.00666 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-81.0 |
Добре |
Інтермодуляційні викривлення + шум, % |
0.00993 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-94.0 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.00628 |
Відмінно |
Загальна оцінка |
|
Дуже добре |
Звукова підсистема на основі кодека Realtek ALC S1220A з низкою цікавих особливостей демонструє гідну якість звуку, якого буде достатньо для більшості користувачів.
Підсумок
Материнська плата ASUS TUF GAMING Z590-PLUS WIFI стане відмінним вибором для збірки сучасної ігрової системи. Вона пропонує все найнеобхідніше і обійдеться вам трохи дешевше від флагманських моделей з індексом ROG.
Список її переваг очолює високу якість елементної бази і повний набір актуальних портів і роз'ємів, включаючи бездротові інтерфейси Wi-Fi 6 і Bluetooth 5.0, а також провідні M.2 PCIe 4.0 і USB 3.2 Gen 2x2 Type-C. Ще можна згадати приємний дизайн, LED-підсвічування, чотири колодки для світлодіодних стрічок і посилений слот для відеокарти. Також передбачена можливість реалізувати порти COM і Thunderbolt 4 за допомогою відповідних колодок.
До особливостей віднесемо традиційні обмеження з одночасної роботи інтерфейсів дискової підсистеми і наявність всього двох кабелів SATA в комплекті. Можливо, ASUS тонко натякає, що пора переходити на M.2-накопичувачі.
У результаті ASUS TUF GAMING Z590-PLUS WIFI виглядає вдалим придбанням, якщо вам потрібна основа для збірки ігрової системи з однією відеокартою і ви не готові переплачувати за флагманські пристрої лінійки ROG.
Переваги:
- 14+2-фазна цифрова підсистема живлення з мікросхемами DrMOS;
- підсвічування і чотири колодки для світлодіодних стрічок;
- строгий дизайн;
- підтримка бездротових інтерфейсів Wi-Fi 6 і Bluetooth 5.0;
- підтримка порту USB 3.2 Gen 2x2 Type-C;
- сучасний LAN-контролер із підтримкою пропускної здатності 2500 Мбіт/с і технології TurboLAN;
- хороше компонування інтерфейсної панелі;
- підтримка низки корисних фірмових технологій.
Особливості:
- обмеження щодо одночасного використання низки інтерфейсів.
Автор: Костянтин Шорохов
Переклад: Лілія Масюк
Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.
