Огляд материнської плати ASUS TUF GAMING Z590-PLUS WIFI: дизайн плюс функціональність

19-04-2021

Материнські плати лінійки ASUS ROG хизуються відмінним оснащенням і приємним дизайном, проте не завжди у користувачів є можливість їх покупки через більш високу ціну. У такому разі можна подивитися в бік інших лінійок, добре, що у тайванського виробника їх декілька. Візьмемо, наприклад, серію TUF GAMING, яка з кожним роком містить все більш і більш цікаві моделі.

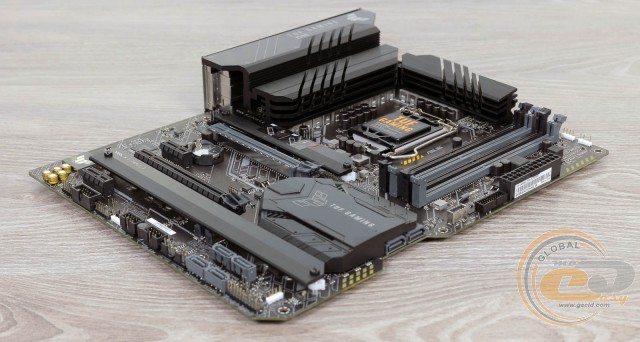

ASUS TUF GAMING Z590-PLUS WIFI

Сьогодні у нас на тестуванні ASUS TUF GAMING Z590-PLUS WIFI. Вона вже доступна у продажі за середньою вартістю близько $286 (7999 грн). Давайте поглянемо, що цікавого нам приготувала ASUS за ці гроші.

Специфікація

Модель

ASUS TUF GAMING Z590-PLUS WIFI

Чіпсет

Intel Z590

Процесорний роз'єм

Socket LGA1200

Підтримувані процесори

Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron 11-го та 10-го поколінь для платформи Socket LGA1200

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-5133 МГц

Слоти розширення

1 x PCI Express 4.0 / 3.0 x16

1 x PCI Express 3.0 x16 (х4)

2 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; PCIe 4.0 x4) (M2_1)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; SATA і PCIe 3.0 x4) (M2_2)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA та PCIe 3.0 x4) (M2_3)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

Intel Optane Memory Ready

LAN

1 x Intel I225-V (10/100/1000/2500 Мбіт/с)

Wi-Fi

Intel Wi-Fi 6 (802.11a/b/g/n/ac/ax; 2,4 / 5 ГГц)

Bluetooth

Bluetooth 5.0

Звукова підсистема

8-канальний Realtek ALC S1200A

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

1 х роз'єм підключення водоблока СВО (4-контактний)

3 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x USB 3.2 Gen 2x2 Type-C

2 x USB 2.0

2 x USB 3.2 Gen 2 Type-A

2 x USB 3.2 Gen 1 Type-A

1 x HDMI

1 x DisplayPort

1 x RJ45

5 x аудіопортів

1 x Optical S/PDIF out

1 x PS/2 Combo

Внутрішні порти I/O

1 x USB 3.2 Gen 1 Type-C

1 x USB 3.2 Gen 1

2 x USB 2.0

1 x COM

1 x Thunderbolt 4

BIOS

192 (128+64) Mбіт Flash ROM AMI UEFI BIOS

Форм-фактор

ATX (305 x 244 мм)

Сайт виробника

ASUS

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS TUF GAMING Z590-PLUS WIFI ASUS TUF GAMING Z590-PLUS WIFI

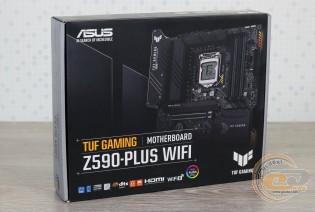

Новинка постачається в картонній упаковці, оформленій в темно-жовтих тонах із відмінним інформаційним наповненням. Воно відображає ключові її особливості та переваги. Є навіть технічні характеристики для повноти картини.

ASUS TUF GAMING Z590-PLUS WIFI

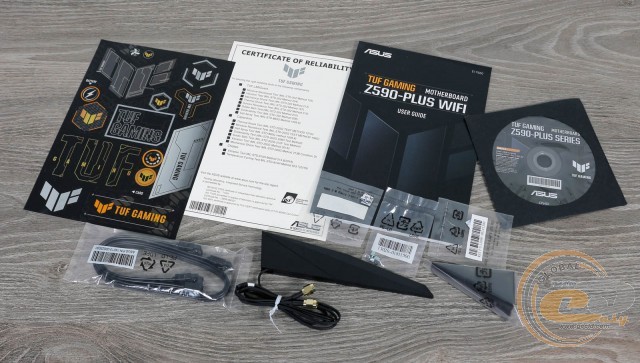

Комплект постачання містить:

  • паперову документацію;
  • диск з ПЗ;
  • два SATA-шлейфи;
  • гвинти для кріплення M.2-накопичувачів;
  • набір наклейок;
  • комбіновану антену.

Дизайн і особливості плати

ASUS TUF GAMING Z590-PLUS WIFI

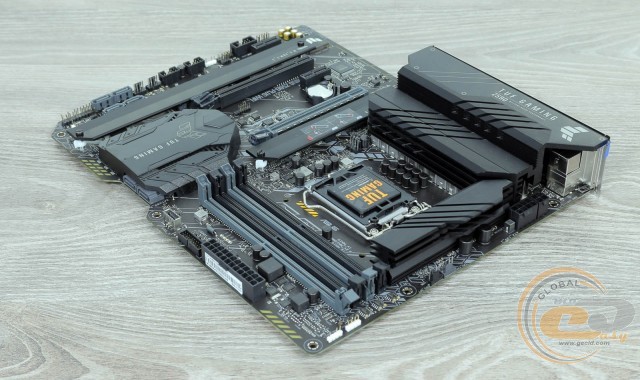

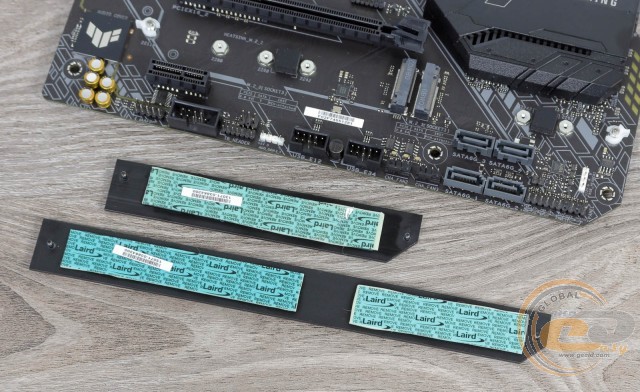

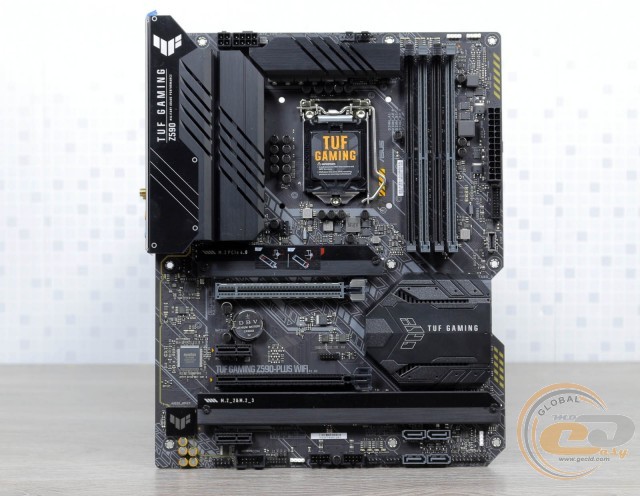

Дизайн ASUS TUF GAMING Z590-PLUS WIFI виконаний у характерному для цієї лінійки індустріальному стилі з переважанням темних відтінків. Є традиційні вирізи і трохи нестандартна форма друкованої плати по правому краю. З цікавих моментів відзначимо посилений слот для відеокарти, встановлену заглушку інтерфейсної панелі і радіатори охолодження M.2-накопичувачів.

ASUS TUF GAMING Z590-PLUS WIFI

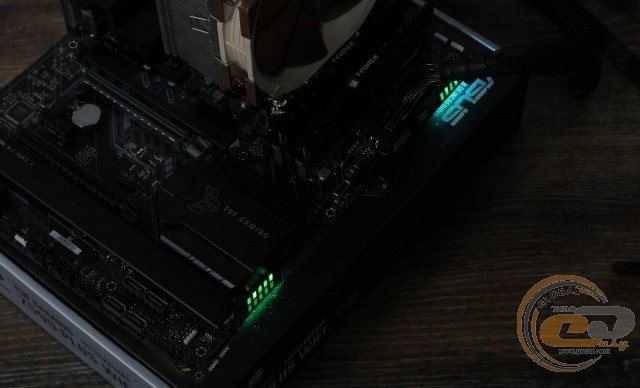

LED-підсвічування інженери оснастили тільки правий край друкованої плати. Також є чотири колодки для підключення світлодіодних стрічок і фірмова технологія синхронізації ASUS AURA Sync.

ASUS TUF GAMING Z590-PLUS WIFI

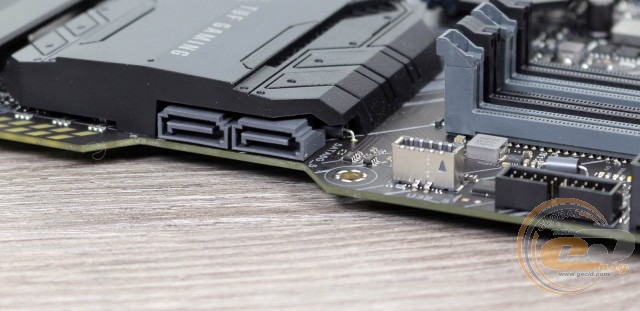

У плані компонування та зручності збірки системи виділимо перпендикулярне розташування чотирьох з шести портів SATA 6 Гбіт/с. Доступ до них може бути ускладнений тільки в разі установки габаритної плати розширення до слоту PCI Express 3.0 x1, що малоймовірно. До розташування інших елементів претензій у нас не виникло, добре, що DIMM-слоти обладнані засувками тільки з одного боку і є всі необхідні кріпильні отвори.

ASUS TUF GAMING Z590-PLUS WIFI

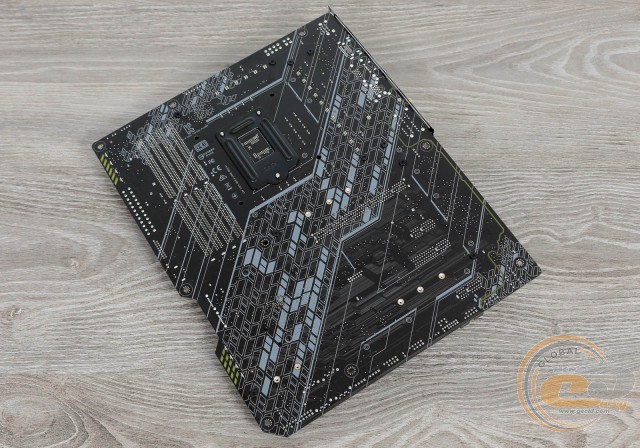

На зворотному боці ASUS TUF GAMING Z590-PLUS WIFI відзначимо стандартну опорну пластину процесорного роз'єму і гвинти кріплення всіх радіаторів.

ASUS TUF GAMING Z590-PLUS WIFI

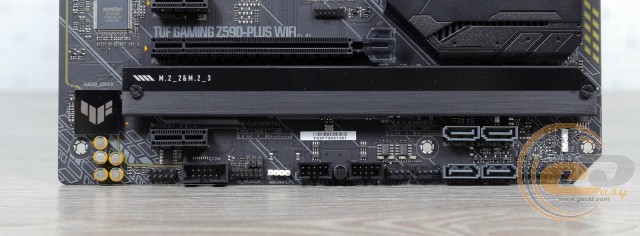

У нижній частині плати знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порт COM, колодки для інтерфейсу Thunderbolt 4 і світлодіодних стрічок, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково зазначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх і двох зовнішніх USB 2.0.

ASUS TUF GAMING Z590-PLUS WIFI

ASUS TUF GAMING Z590-PLUS WIFI

Можливості організації дискової підсистеми представлені трьома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. До процесорних ліній PCIe 4.0 підключений тільки верхній роз'єм M2_1. Він не буде працювати при установці процесора Intel Core 10-го покоління.

Є й інші обмеження для дискової підсистеми. Так, інтерфейс M2_2 ділить пропускну здатність з портом SATA6G_2, а інтерфейс M2_3 - з портами SATA6G_56.

ASUS TUF GAMING Z590-PLUS WIFI

Системна плата ASUS TUF GAMING Z590-PLUS WIFI оснащена чотирма DIMM-слотами для установки модулів оперативної пам'яті стандарту DDR4. Підтримуються планки, що працюють на частотах до 5133 МГц у розгоні. Максимальний обсяг пам'яті може досягати 128 ГБ, чого буде достатньо для будь-яких поставлених завдань. Додатково зазначимо дві колодки для підключення виносних панелей з портами USB 3.2 Gen 1 і USB 3.2 Gen 1 Type-C.

ASUS TUF GAMING Z590-PLUS WIFI

ASUS TUF GAMING Z590-PLUS WIFI

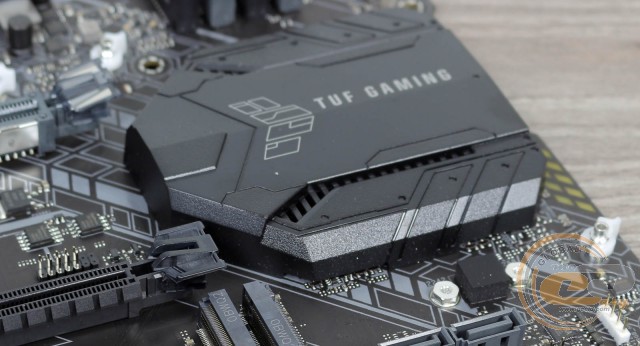

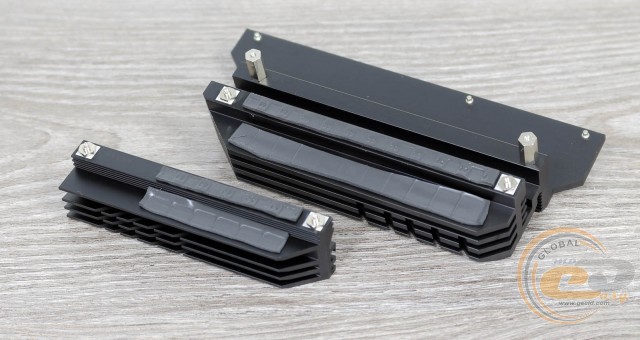

Система охолодження складається з трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel Z590, а два інших накривають елементи підсистеми живлення процесора. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 31°C (при розгоні - 31°C);
  • верхній радіатор охолодження елементів підсистеми живлення процесора - 36°C (при розгоні - 38°C);
  • бічний радіатор охолодження елементів підсистеми живлення процесора - 39°C (при розгоні - 41°C);
  • дроселі - 41°C (при розгоні - 43°C).

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбор матеріалів та їх конструкції.

ASUS TUF GAMING Z590-PLUS WIFI

ASUS TUF GAMING Z590-PLUS WIFI

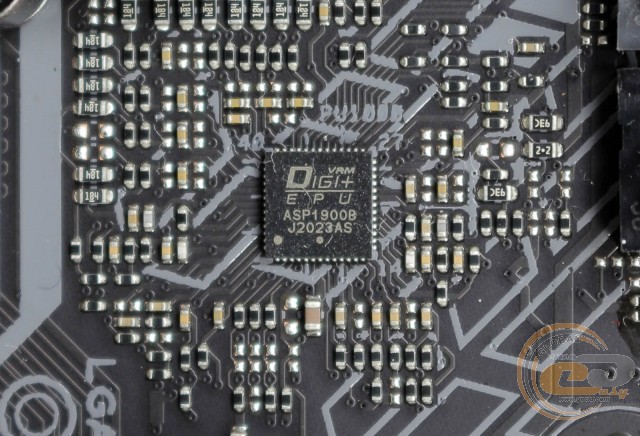

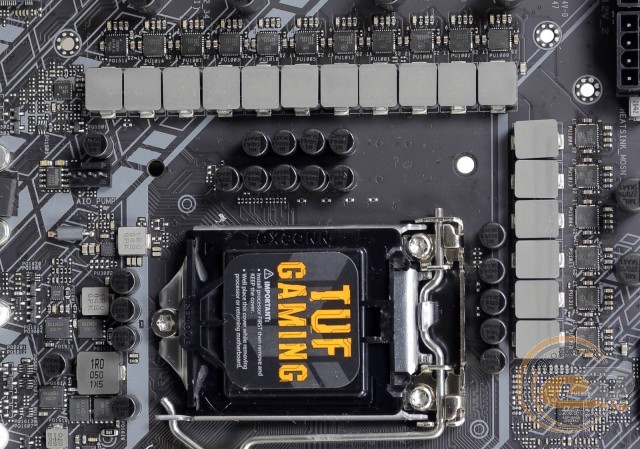

Живлення процесора здійснюється за 14+2-фазною схемою для обчислювальних ядер і додаткових вузлів. Елементна база містить твердотільні конденсатори, феритові дроселі та мікросхеми DrMOS ON Semiconductor NCP302150, здатні витримувати струм силою до 90 А. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1900B.

ASUS TUF GAMING Z590-PLUS WIFI

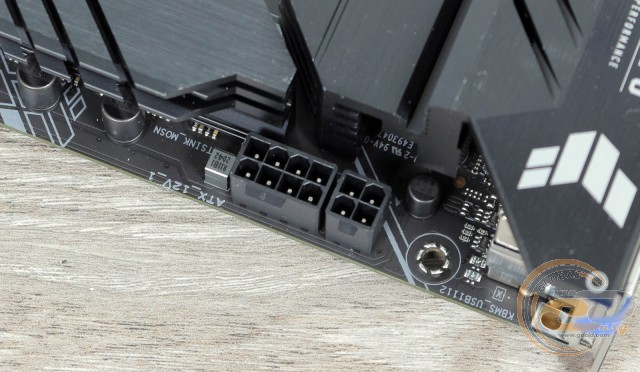

Живлення процесора реалізовано на базі двох роз'ємів ATX12V на 8 і 4 контакту відповідно.

ASUS TUF GAMING Z590-PLUS WIFI

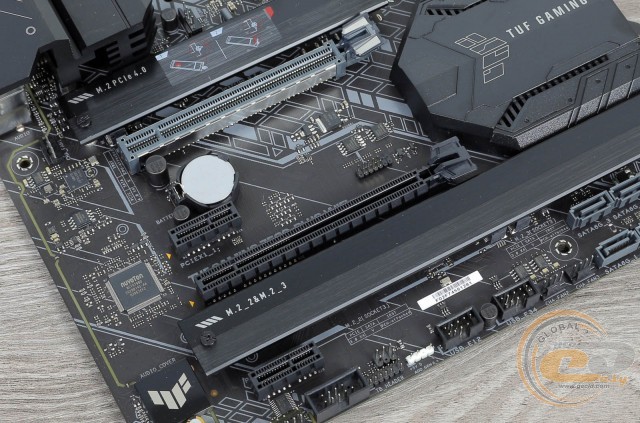

Для розширення функціональності материнської плати ASUS TUF GAMING Z590-PLUS WIFI є чотири слоти:

  1. PCI Express 4.0/3.0 x16 (у режимі х16);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x16 (у режимі х4);
  4. PCI Express 3.0 x1.

Будь-які обмеження з одночасної роботи слотів розширення з іншими інтерфейсами відсутні.

ASUS TUF GAMING Z590-PLUS WIFI

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6798D, яка забезпечує моніторинг і роботу порту COM.

ASUS TUF GAMING Z590-PLUS WIFI

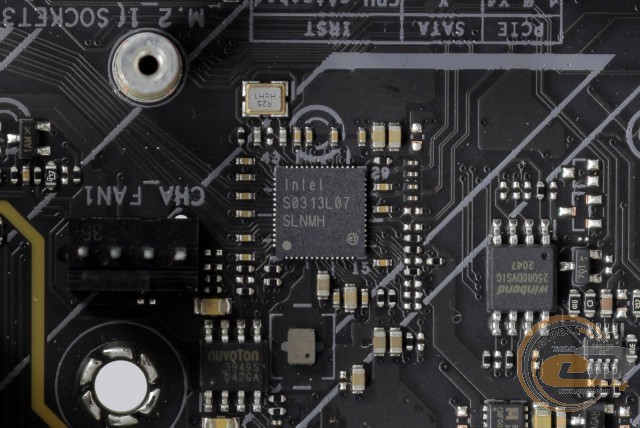

Для підтримки мережевих з'єднань слугує LAN-контролер Intel I225-V (SLNMH) з пропускною спроможністю аж до 2500 Мбіт/с. З Пріоритизація трафіку допоможе технологія TurboLAN.

ASUS TUF GAMING Z590-PLUS WIFI

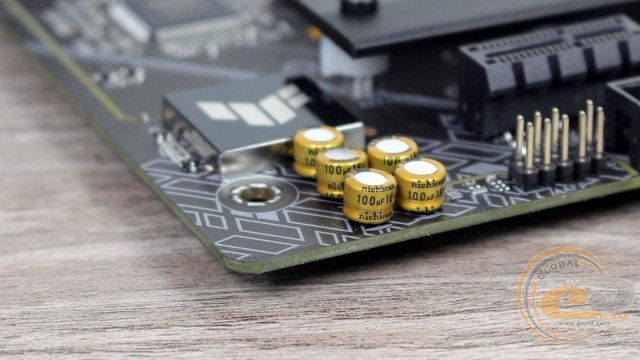

Звукова підсистема заснована на 8-канальному HDA-кодеку Realtek ALC S1200А і містить конденсатори Nichicon, а також технологію екранування від наведень інших комплектуючих за допомогою захисної смуги. Для підвищення якості аудіосигналу лівий і правий канали розташовані на різних шарах друкованої плати, а сам кодек прикритий захисним кожухом.

ASUS TUF GAMING Z590-PLUS WIFI

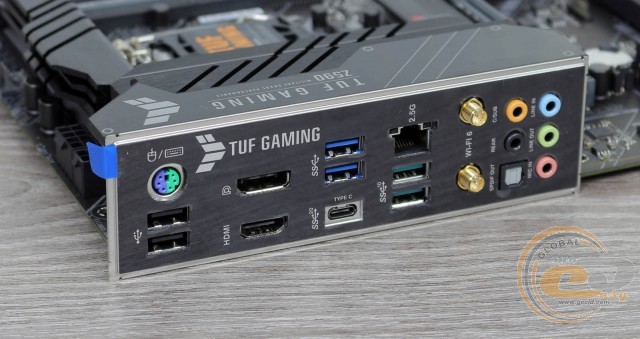

На інтерфейсну панель виведені такі порти:

  • 1 x USB 3.2 Gen 2x2 Type-C
  • 2 x USB 2.0
  • 2 x USB 3.2 Gen 2 Type-A
  • 2 x USB 3.2 Gen 1 Type-A
  • 1 x HDMI
  • 1 x DisplayPort
  • 1 x RJ45
  • 5 x аудіопорти
  • 1 x Optical S / PDIF out
  • 1 x PS/2 Combo

Дана конфігурація привертає підтримкою бездротових інтерфейсів Wi-Fi 6 і Bluetooth 5.0, наявністю семи портів USB, включаючи USB 3.2 Gen 2x2 Type-C, двома відеовиходами і зручним підключенням багатоканальної акустики.
