Огляд материнської плати ASUS TUF GAMING B560M-PLUS: якісно і недорого

08-10-2021

Якщо ви хочете зібрати сучасну ігрову систему, але не плануєте встановлення процесора з розблокованим множником, то розумним рішенням буде покупка материнської плати на чіпсеті Intel B560. Він не підтримує розгін CPU, але дозволяє підвищувати частоту оперативної пам'яті. При цьому ви не переплачуєте за непотрібну вам функціональність флагманського чіпсета. До слова, на Intel B560 є велика різноманітність якісних і відносно недорогих материнських плат, з однією з яких ми і познайомимо вас сьогодні.

ASUS TUF GAMING B560M-PLUS

До нас на тестування приїхала ASUS TUF GAMING B560M-PLUS. Вона доступна в продажі за середньою вартістю $154 (4059 грн). Давайте ж поглянемо, що цікавого нам приготував виробник за ці гроші.

Специфікація

Модель

ASUS TUF GAMING B560M-PLUS

Чіпсет

Intel B560

Процесорний роз'єм

Socket LGA1200

Підтримувані процесори

11-е і 10-е покоління Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron для платформи Socket LGA1200

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-5000 МГц

Слоти розширення

1 x PCI Express 4.0 x16 (x16)

1 x PCI Express 3.0 x16 (х4)

1 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, 2260, 2280; PCIe 4.0 x4) (M2_1)

1 x M.2 Socket 3 (M.2 2242, 2260, 2280; SATA та PCIe 3.0 x4) (M2_2)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

Intel Optane Memory Ready

LAN

1 x Realtek RTL8125BG (10/100/1000/2500 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC897

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентилятори CPU (4-контактні)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort 1.4

1 x RJ45

2 x USB 3.2 Gen 2 Type-A

3 x USB 3.2 Gen 1 (2 x Type-A та 1 x Type-C)

4 x USB 2.0 Type-A

5 x аудіопортів

1 x Optical S/PDIF out

Внутрішні порти I/O

1 x USB 3.2 Gen 1 Type-C

1 x USB 3.2 Gen 1

2 x USB 2.0

1 x Thunderbolt

1 x COM

BIOS

1 x 128 Mбит Flash ROM AMI UEFI BIOS

Форм-фактор

microATX (244x244 мм)

Сайт виробника

ASUS

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

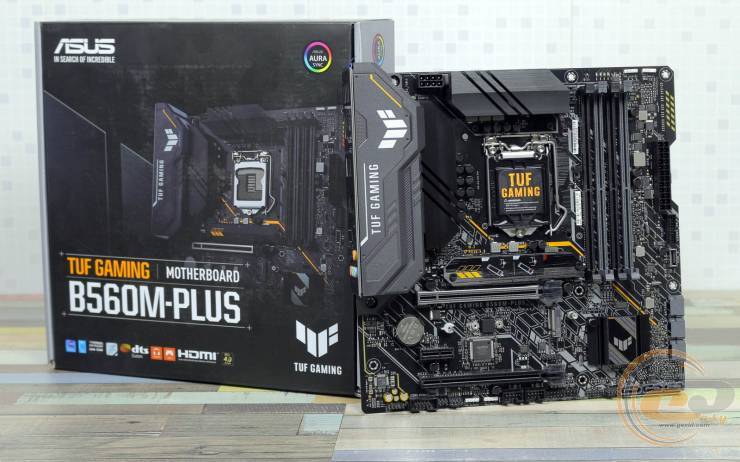

ASUS TUF GAMING B560M-PLUS ASUS TUF GAMING B560M-PLUS

Материнська плата постачається в картонній коробці, оформленій у темно-жовтих тонах з відмінним інформаційним наповненням, яке повністю відображає ключові її переваги і характеристики.

ASUS TUF GAMING B560M-PLUS

Комплект постачання містить:

  • диск з драйверами і утилітами;
  • набір паперової документації;
  • два кабелі SATA;
  • набір наклейок;
  • набір кріпильних гвинтів для накопичувача M.2.

Дизайн і особливості плати

ASUS TUF GAMING B560M-PLUS

Дизайн ASUS TUF GAMING B560M-PLUS виконаний у характерному для всієї лінійки TUF GAMING індустріальному стилі з перевагою темних відтінків. Також є трохи нестандартна форма друкованої плати з вирізом по правому краю. З цікавих моментів відзначимо пластиковий кожух, посилений слот для відеокарти, встановлену заглушку інтерфейсної панелі і попередньо встановлений радіатор охолодження одного з двох накопичувачів M.2.

ASUS TUF GAMING B560M-PLUS

LED-підсвічування отримав лише верхній правий кут друкованої плати. Також присутні чотири колодки для підключення світлодіодних стрічок і фірмова технологія синхронізації ASUS AURA Sync.

ASUS TUF GAMING B560M-PLUS

У плані компонування та зручності збірки системи виділимо перпендикулярне розташування половини портів SATA 6 Гбіт/с. Доступ до них може бути ускладнений тільки в разі монтажу габаритної плати розширення до слоту PCI Express 3.0 x16 (х4). У правому нижньому краю немає кріпильного отвору, тому будьте обережні при підключенні портів SATA. До розташування інших елементів претензій у нас не виникло, добре, що DIMM-слоти обладнані засувками тільки з одного боку.

ASUS TUF GAMING B560M-PLUS

На зворотному боці відзначимо стандартну опорну пластину процесорного роз'єму і пластикові кліпси кріплення чіпсетного радіатора.

ASUS TUF GAMING B560M-PLUS

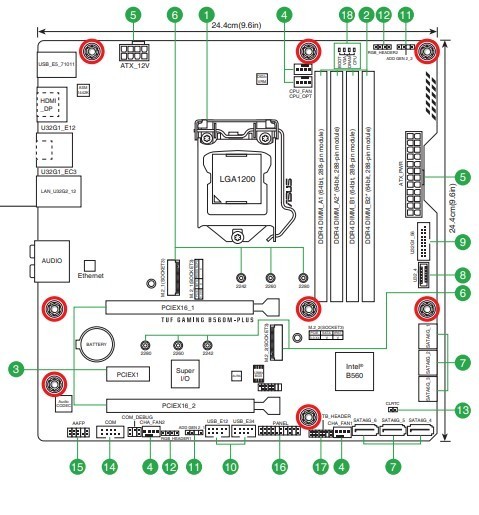

У нижній частині плати знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порт COM, джампер скидання CMOS, колодка підключення фронтальної панелі, дві колодки для підключення підсвічування і одна для порту Thunderbolt. Додатково зазначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх і чотирьох зовнішніх портів USB 2.0.

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній присутні традиційні обмеження по їх роботі. Так, інтерфейс M2_2 ділить пропускну здатність з портом SATA_2, який буде недоступний в разі встановлення SATA M.2 накопичувача. А перший роз'єм M.2 Socket 3 працює виключно в парі з процесорами Intel Rocket Lake-S (11-е покоління Intel Core). Він буде відключений при встановленні чіпів 10-го покоління (Comet Lake-S).

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS оснащена чотирма DIMM-слотами для оперативної пам'яті стандарту DDR4. Підтримуються модулі, що працюють на частотах до 5000 МГц у розгоні. Максимальний обсяг пам'яті може досягати 128 ГБ, чого буде достатньо для будь-яких поставлених завдань. Додатково зазначимо дві колодки для підключення виносних панелей з портами USB 3.2 Gen 1 і USB 3.2 Gen 1 Type-C.

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

Система охолодження складається з трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel B560, а два інших накривають елементи підсистеми живлення процесора. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 41°C;
  • верхній радіатор охолодження елементів підсистеми живлення процесора - 37°C;
  • бічний радіатор охолодження елементів підсистеми живлення процесора - 45°C.

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

Живлення процесора здійснюється за 8+1-фазною схемою для обчислювальних ядер і додаткових вузлів. Елементна база містить твердотільні конденсатори, феритові дроселі та мікросхеми DrMOS ON Semiconductor NCP302150. Перетворювач заснований на цифровому ШІМ-контролері ASP1900B.

ASUS TUF GAMING B560M-PLUS

Для розширення функціональності материнської плати є три слоти:

  1. PCI Express 4.0 x16 (x16);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x16 (х4).

Будь-які обмеження з одночасної роботи слотів розширення відсутні.

ASUS TUF GAMING B560M-PLUS

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6798D, яка забезпечує моніторинг.

ASUS TUF GAMING B560M-PLUS

Для підтримки мережевих з'єднань слугує 2,5-гігабітний LAN-контролер Realtek RTL8125BG. З пріоритизацією мережевого трафіку допоможе фірмова утиліта Turbo LAN.

ASUS TUF GAMING B560M-PLUS

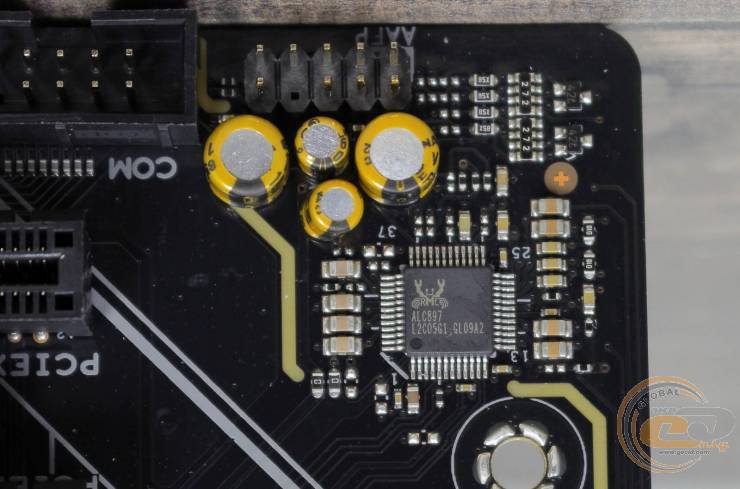

Попередньо встановлений аудіокодек Realtek ALC897 пропонує підтримку восьмиканального звуку. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека. Аудіотракт містить якісні японські конденсатори від Nichicon. Також заявлена ​​підтримка технології Two-Way AI Noise Cancelation для придушення шуму у вхідному і вихідному аудіопотоку.

ASUS TUF GAMING B560M-PLUS

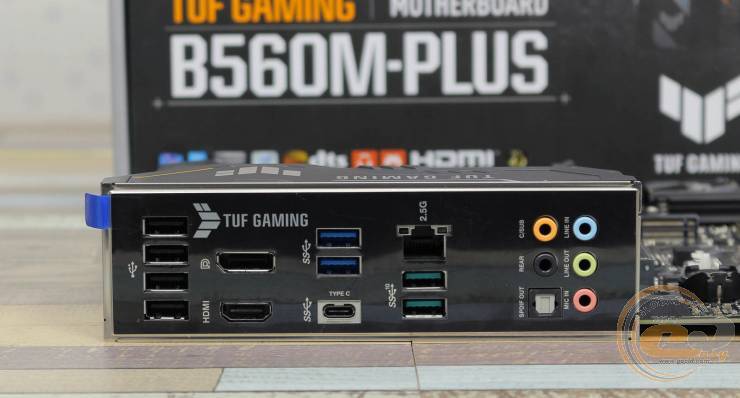

На інтерфейсну панель виведені такі порти:

  • 1 x HDMI;
  • 1 x DisplayPort 1.4;
  • 1 x RJ45;
  • 2 x USB 3.2 Gen 2 Type-A;
  • 3 x USB 3.2 Gen 1 (2 x Type-A і 1 x Type-C);
  • 4 x USB 2.0 Type-A;
  • 5 x аудіопорти;
  • 1 x Optical S/PDIF out.

Відзначимо наявність двох відеовиходів і велику кількість портів USB.

ASUS TUF GAMING B560M-PLUS

Можливості організації охолодження всередині системного корпуса представлені чотирма 4-контактними роз'ємами для підключення вентиляторів. Два з них слугують для системи охолодження CPU, а ще два використовуються для системних вентиляторів.

UEFI BIOS

Тестована плата використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках.

Функціональні можливості BIOS дозволять не тільки оптимально конфігурувати систему, але і розігнати пам'ять. А для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ASUS TUF GAMING B560M-PLUS

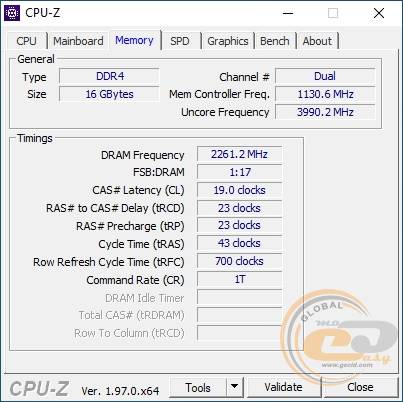

Тестові модулі оперативної пам'яті DDR4-4000 TEAMGROUP T-FORCE DARK Zα вдалося запустити на частоті DDR4-4533 МГц.

Тестування

Для перевірки можливостей материнської плати ASUS TUF GAMING B560M-PLUS використовувалося таке обладнання:

Процесор

Intel Core i5-11600K (Socket LGA1200, 6/12 x 3,9 – 4,9 ГГц, 125 Вт TDP)

Кулер

Noctua NH-U12A

Оперативна пам'ять

2 x 8 ГБ DDR4-4000 TEAMGROUP T-FORCE TDZAD416G4000HC18JDC01
2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW

Відеокарта

PowerColor Radeon RX 6800 XT 16GB GDDR6 Red Dragon

Накопичувач

Kingston FURY SSD (SHFS37A/240G)

Блок живлення

CHIEFTEC POLARIS 850W

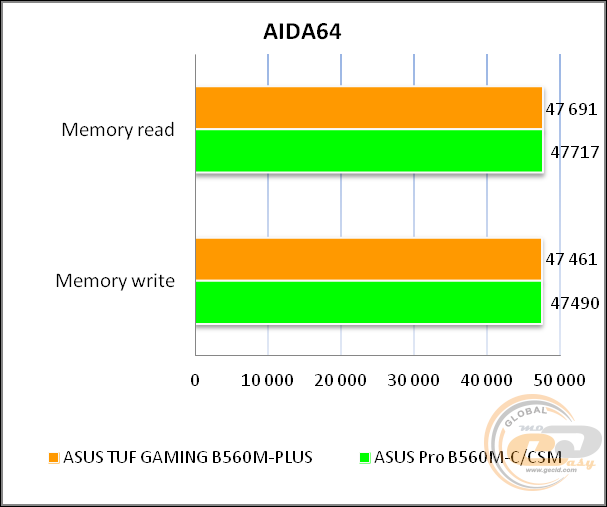

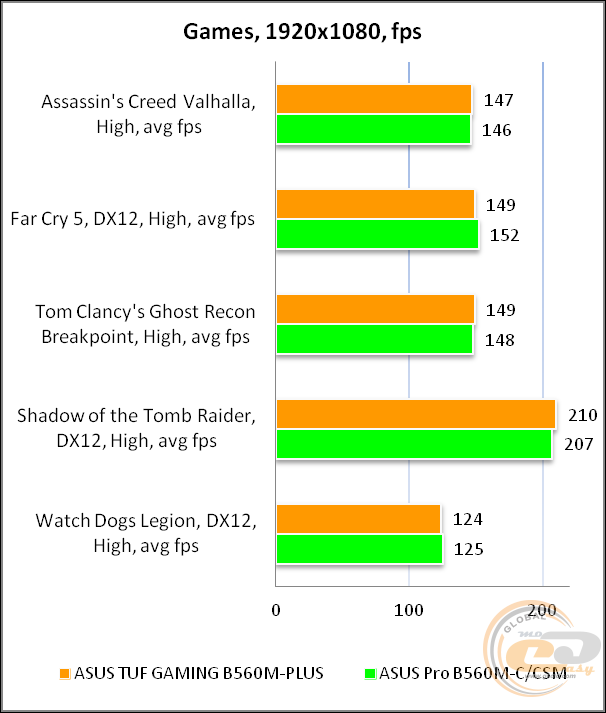

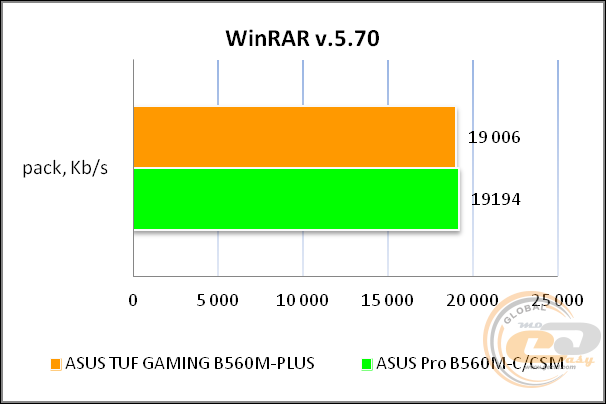

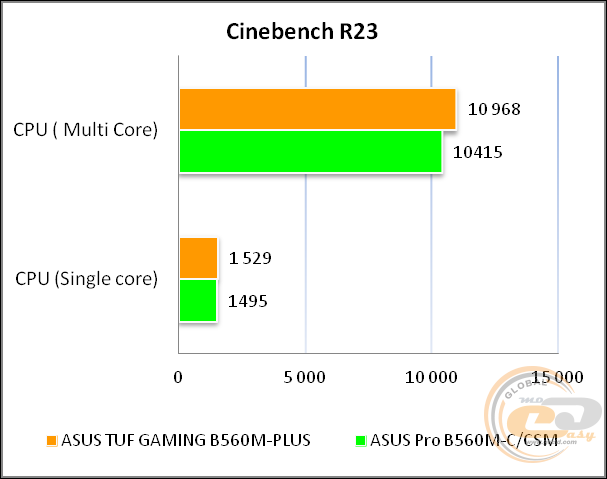

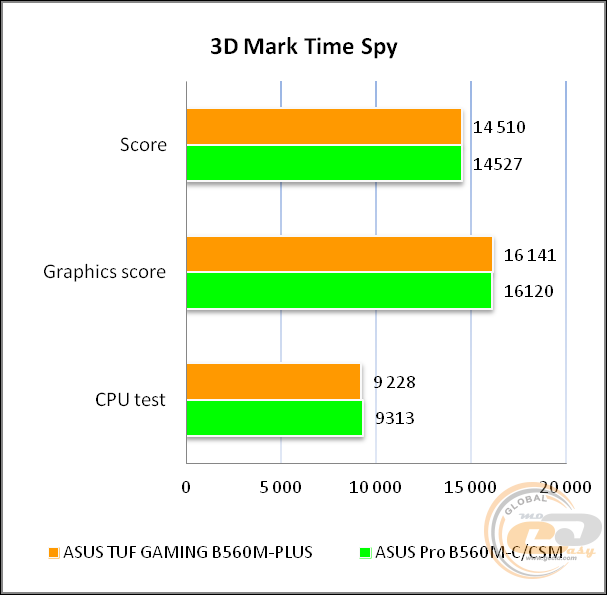

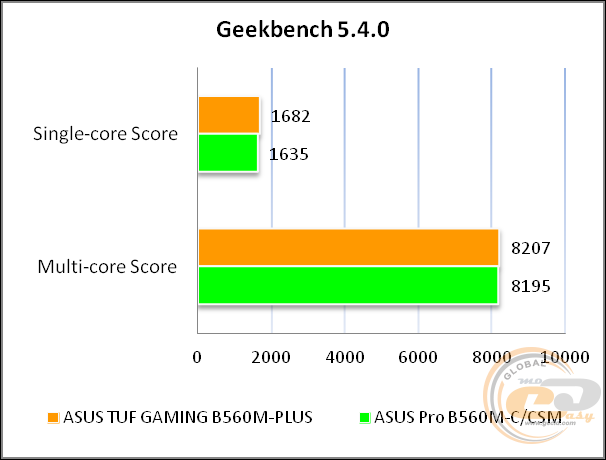

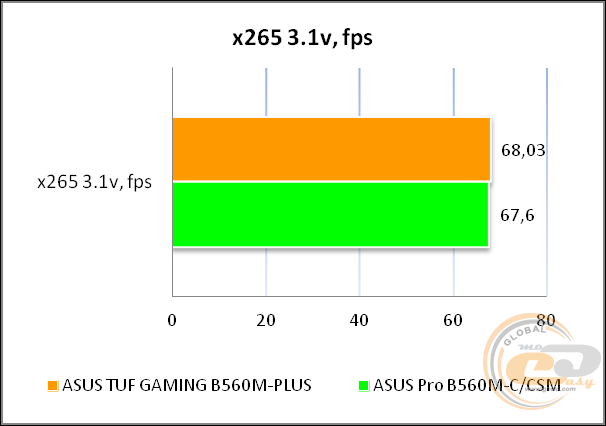

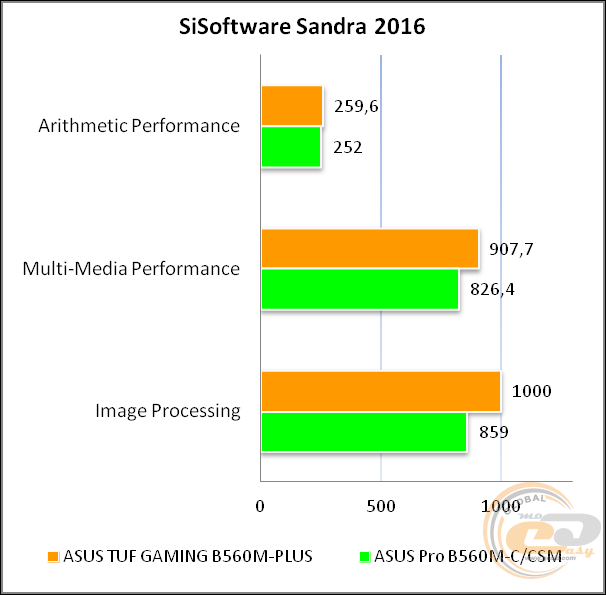

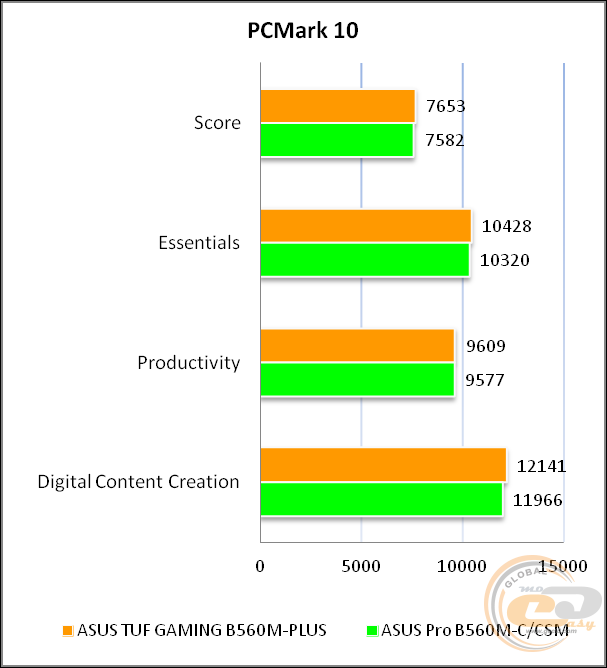

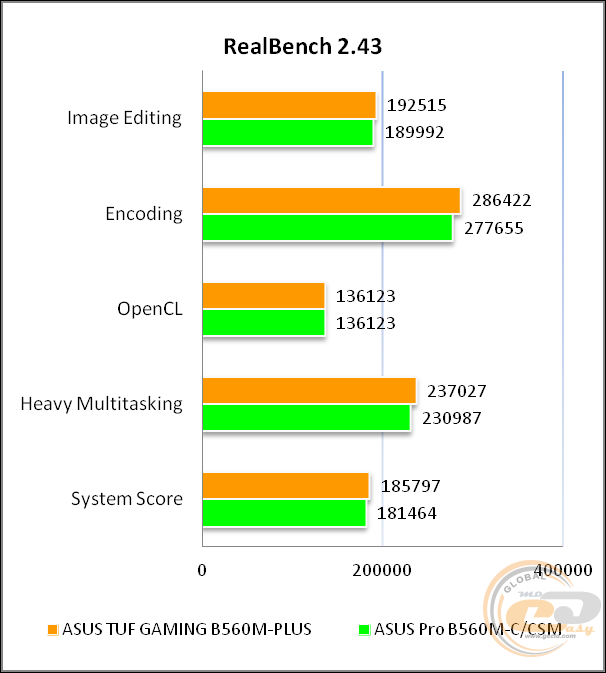

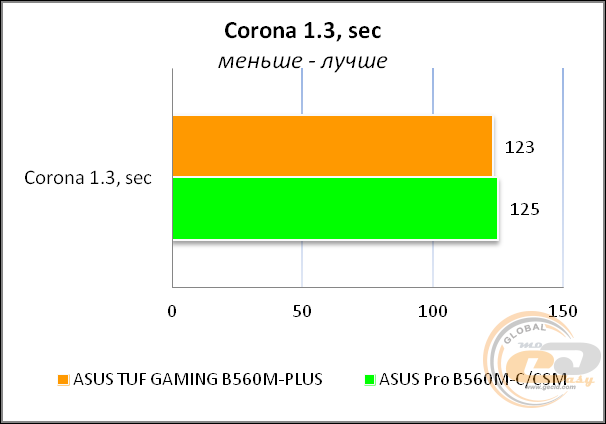

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

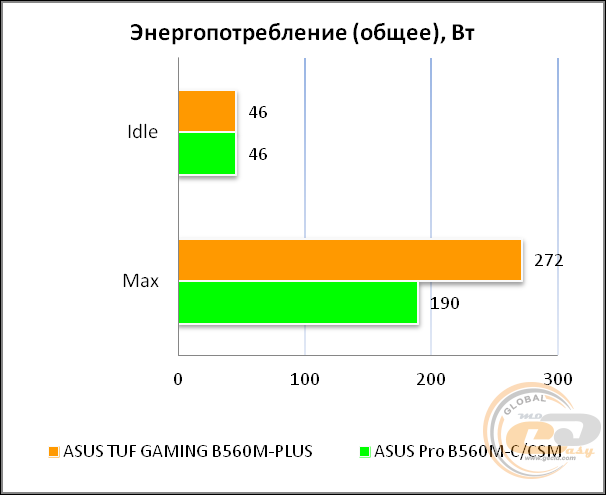

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC897

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.10, -0.90

Середньо

Рівень шуму, дБ (А)

-90.5

Дуже добре

Динамічний діапазон, дБ (А)

90.4

Дуже добре

Гармонійні спотворення, %

0.00402

Дуже добре

Гармонійні спотворення + шум, дБ(A)

-81.7

Добре

Інтермодуляційне викривлення + шум, %

0.00913

Дуже добре

Взаємопроникнення каналів, дБ

-88.1

Відмінно

Інтермодуляції на 10 кГц, %

0.00963

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.10, -0.90

Середньо

Рівень шуму, дБ (А)

-92.4

Дуже добре

Динамічний діапазон, дБ (А)

92.3

Дуже добре

Гармонійні спотворення, %

0.00404

Дуже добре

Гармонійні спотворення + шум, дБ(A)

-82.9

Добре

Інтермодуляційне викривлення + шум, %

0.00775

Відмінно

Взаємопроникнення каналів, дБ

-85.8

Відмінно

Інтермодуляції на 10 кГц, %

0.00802

Дуже добре

Загальна оцінка



Дуже добре

Звукова підсистема на основі кодека Realtek ALC897 демонструє гідну якість звуку, якого буде достатньо для більшості користувачів.

Підсумок

ASUS TUF GAMING B560M-PLUS

Материнська плата ASUS TUF GAMING B560M-PLUS стане хорошим вибором для збірки компактної ігрової системи з процесором із заблокованим множником. До її ключових переваг віднесемо фірмовий дизайн, відмінне оснащення і високу якість елементної бази.

Вона пропонує посилену 8+1-фазну підсистему живлення з мікросхемами DrMOS, ефективну систему охолодження, підтримку модулів DDR4-5000, два слоти M.2 і радіатор для одного з них, слот PCIe 4.0 x16 з посиленою конструкцією під відеокарту, 2,5- гігабітний LAN-контролер з утилітою для пріоритезації трафіку і аудіоподсістему з фірмовою технологією шумозаглушення Two-Way AI Noise Cancelation.

Комусь для повного щастя не вистачить лише модуля бездротових мережевих інтерфейсів. А серед особливостей виділимо лише традиційне обмеження з одночасної роботи деяких інтерфейсів дискової підсистеми.

У результаті ASUS TUF GAMING B560M-PLUS виділяється гідним балансом між оснащенням і вартістю. Якщо ж вам вкрай потрібні бездротові інтерфейси, то в продажу є трохи дорожча версія TUF GAMING B560M-PLUS WIFI.

Переваги:

  • 8+1-фазна цифрова підсистема живлення;
  • ефективна система охолодження;
  • радіатор для одного з двох слотів M.2;
  • підтримка модулів ОЗП DDR4-5000;
  • посилений слот PCIe 4.0 x16 під масивні відеокарти;
  • наявність підсвічування ASUS AURA Sync;
  • стильний дизайн;
  • 2,5-гігабітний LAN-контролер з можливістю пріоритизації трафіку;
  • хороше компонування інтерфейсної панелі;
  • підтримка низки корисних фірмових технологій.

Особливості:

  • обмеження щодо одночасного використання низки інтерфейсів.


Автор: Костянтин Шорохов
Переклад:
 Лілія Масюк

Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.
