Огляд материнської плати ASUS TUF GAMING B560M-PLUS: якісно і недорого

08-10-2021

Якщо ви хочете зібрати сучасну ігрову систему, але не плануєте встановлення процесора з розблокованим множником, то розумним рішенням буде покупка материнської плати на чіпсеті Intel B560. Він не підтримує розгін CPU, але дозволяє підвищувати частоту оперативної пам'яті. При цьому ви не переплачуєте за непотрібну вам функціональність флагманського чіпсета. До слова, на Intel B560 є велика різноманітність якісних і відносно недорогих материнських плат, з однією з яких ми і познайомимо вас сьогодні.

ASUS TUF GAMING B560M-PLUS

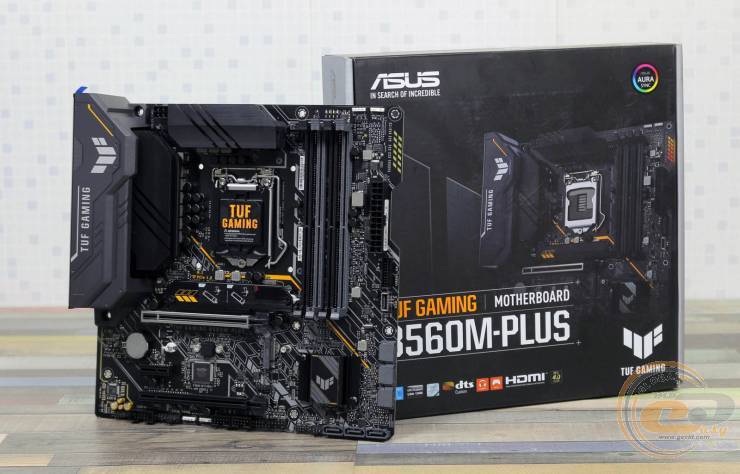

До нас на тестування приїхала ASUS TUF GAMING B560M-PLUS. Вона доступна в продажі за середньою вартістю $154 (4059 грн). Давайте ж поглянемо, що цікавого нам приготував виробник за ці гроші.

Специфікація

Модель

ASUS TUF GAMING B560M-PLUS

Чіпсет

Intel B560

Процесорний роз'єм

Socket LGA1200

Підтримувані процесори

11-е і 10-е покоління Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron для платформи Socket LGA1200

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-5000 МГц

Слоти розширення

1 x PCI Express 4.0 x16 (x16)

1 x PCI Express 3.0 x16 (х4)

1 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, 2260, 2280; PCIe 4.0 x4) (M2_1)

1 x M.2 Socket 3 (M.2 2242, 2260, 2280; SATA та PCIe 3.0 x4) (M2_2)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

Intel Optane Memory Ready

LAN

1 x Realtek RTL8125BG (10/100/1000/2500 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC897

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентилятори CPU (4-контактні)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort 1.4

1 x RJ45

2 x USB 3.2 Gen 2 Type-A

3 x USB 3.2 Gen 1 (2 x Type-A та 1 x Type-C)

4 x USB 2.0 Type-A

5 x аудіопортів

1 x Optical S/PDIF out

Внутрішні порти I/O

1 x USB 3.2 Gen 1 Type-C

1 x USB 3.2 Gen 1

2 x USB 2.0

1 x Thunderbolt

1 x COM

BIOS

1 x 128 Mбит Flash ROM AMI UEFI BIOS

Форм-фактор

microATX (244x244 мм)

Сайт виробника

ASUS

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS TUF GAMING B560M-PLUS ASUS TUF GAMING B560M-PLUS

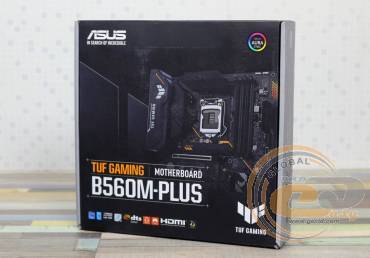

Материнська плата постачається в картонній коробці, оформленій у темно-жовтих тонах з відмінним інформаційним наповненням, яке повністю відображає ключові її переваги і характеристики.

ASUS TUF GAMING B560M-PLUS

Комплект постачання містить:

  • диск з драйверами і утилітами;
  • набір паперової документації;
  • два кабелі SATA;
  • набір наклейок;
  • набір кріпильних гвинтів для накопичувача M.2.

Дизайн і особливості плати

ASUS TUF GAMING B560M-PLUS

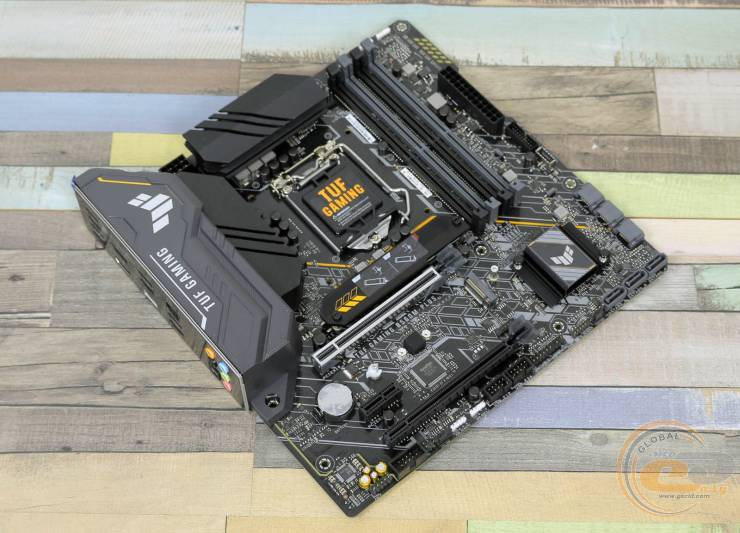

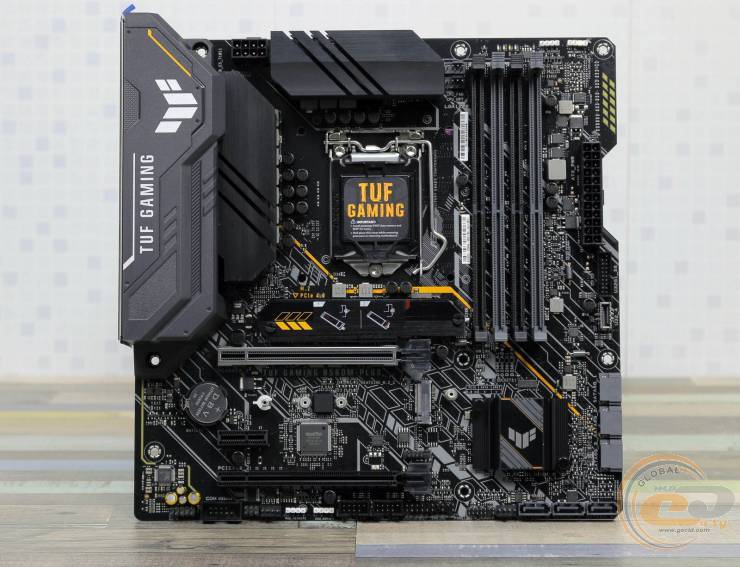

Дизайн ASUS TUF GAMING B560M-PLUS виконаний у характерному для всієї лінійки TUF GAMING індустріальному стилі з перевагою темних відтінків. Також є трохи нестандартна форма друкованої плати з вирізом по правому краю. З цікавих моментів відзначимо пластиковий кожух, посилений слот для відеокарти, встановлену заглушку інтерфейсної панелі і попередньо встановлений радіатор охолодження одного з двох накопичувачів M.2.

ASUS TUF GAMING B560M-PLUS

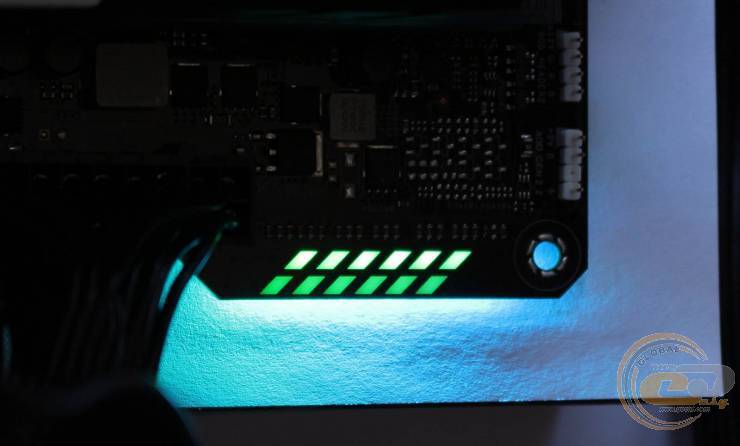

LED-підсвічування отримав лише верхній правий кут друкованої плати. Також присутні чотири колодки для підключення світлодіодних стрічок і фірмова технологія синхронізації ASUS AURA Sync.

ASUS TUF GAMING B560M-PLUS

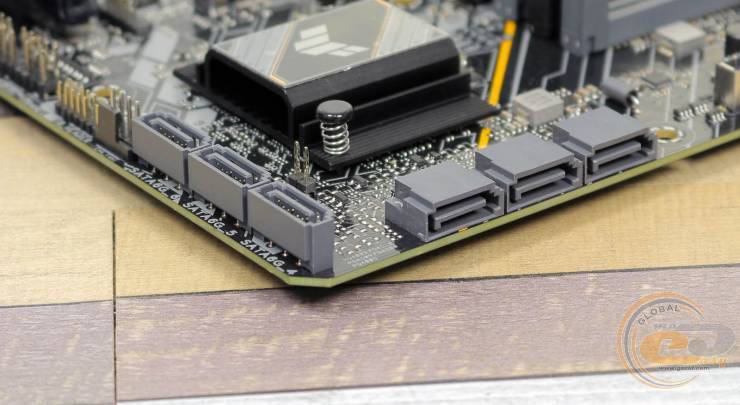

У плані компонування та зручності збірки системи виділимо перпендикулярне розташування половини портів SATA 6 Гбіт/с. Доступ до них може бути ускладнений тільки в разі монтажу габаритної плати розширення до слоту PCI Express 3.0 x16 (х4). У правому нижньому краю немає кріпильного отвору, тому будьте обережні при підключенні портів SATA. До розташування інших елементів претензій у нас не виникло, добре, що DIMM-слоти обладнані засувками тільки з одного боку.

ASUS TUF GAMING B560M-PLUS

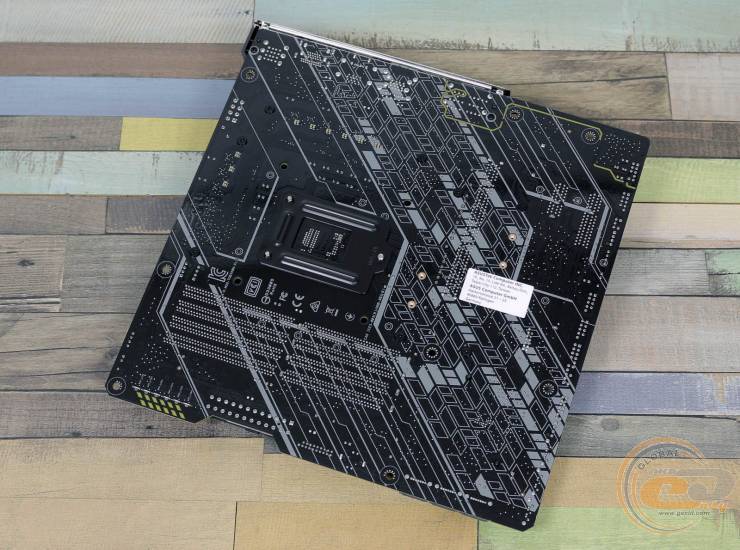

На зворотному боці відзначимо стандартну опорну пластину процесорного роз'єму і пластикові кліпси кріплення чіпсетного радіатора.

ASUS TUF GAMING B560M-PLUS

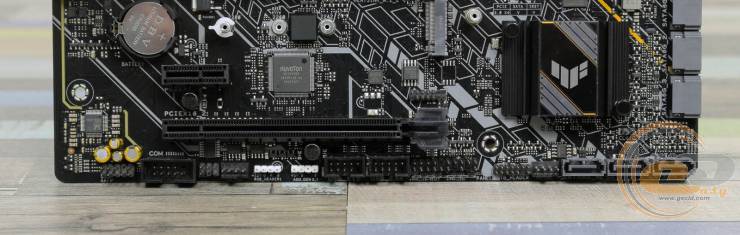

У нижній частині плати знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порт COM, джампер скидання CMOS, колодка підключення фронтальної панелі, дві колодки для підключення підсвічування і одна для порту Thunderbolt. Додатково зазначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх і чотирьох зовнішніх портів USB 2.0.

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

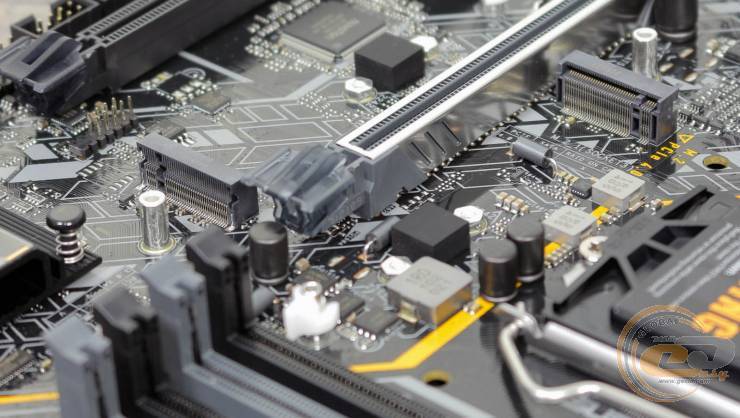

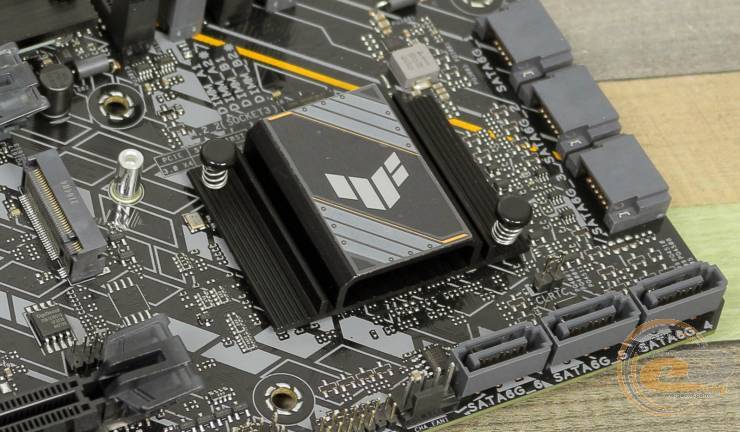

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній присутні традиційні обмеження по їх роботі. Так, інтерфейс M2_2 ділить пропускну здатність з портом SATA_2, який буде недоступний в разі встановлення SATA M.2 накопичувача. А перший роз'єм M.2 Socket 3 працює виключно в парі з процесорами Intel Rocket Lake-S (11-е покоління Intel Core). Він буде відключений при встановленні чіпів 10-го покоління (Comet Lake-S).

ASUS TUF GAMING B560M-PLUS

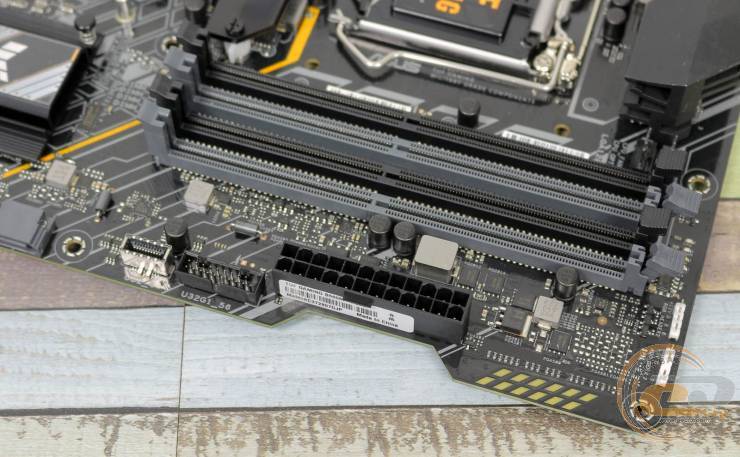

ASUS TUF GAMING B560M-PLUS оснащена чотирма DIMM-слотами для оперативної пам'яті стандарту DDR4. Підтримуються модулі, що працюють на частотах до 5000 МГц у розгоні. Максимальний обсяг пам'яті може досягати 128 ГБ, чого буде достатньо для будь-яких поставлених завдань. Додатково зазначимо дві колодки для підключення виносних панелей з портами USB 3.2 Gen 1 і USB 3.2 Gen 1 Type-C.

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

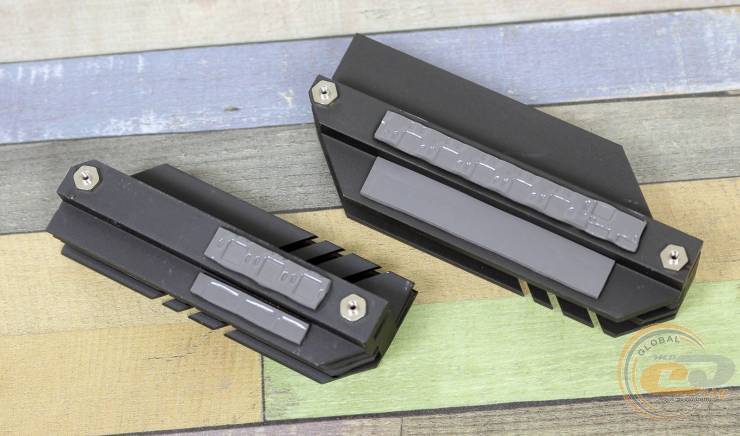

Система охолодження складається з трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel B560, а два інших накривають елементи підсистеми живлення процесора. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 41°C;
  • верхній радіатор охолодження елементів підсистеми живлення процесора - 37°C;
  • бічний радіатор охолодження елементів підсистеми живлення процесора - 45°C.

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

ASUS TUF GAMING B560M-PLUS

ASUS TUF GAMING B560M-PLUS

Живлення процесора здійснюється за 8+1-фазною схемою для обчислювальних ядер і додаткових вузлів. Елементна база містить твердотільні конденсатори, феритові дроселі та мікросхеми DrMOS ON Semiconductor NCP302150. Перетворювач заснований на цифровому ШІМ-контролері ASP1900B.

ASUS TUF GAMING B560M-PLUS

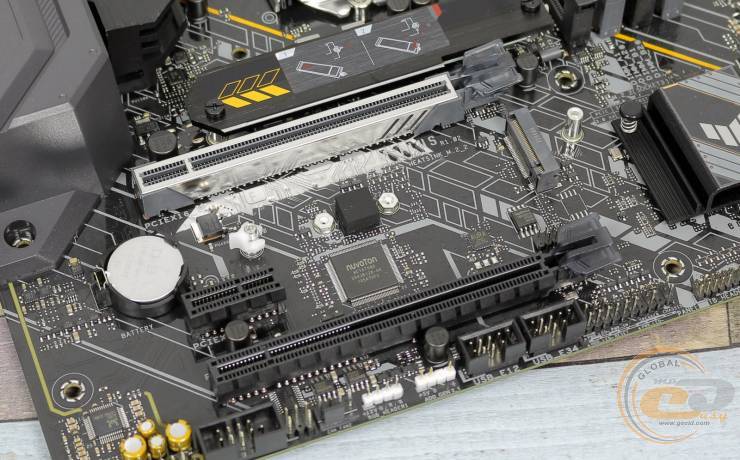

Для розширення функціональності материнської плати є три слоти:

  1. PCI Express 4.0 x16 (x16);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x16 (х4).

Будь-які обмеження з одночасної роботи слотів розширення відсутні.

ASUS TUF GAMING B560M-PLUS

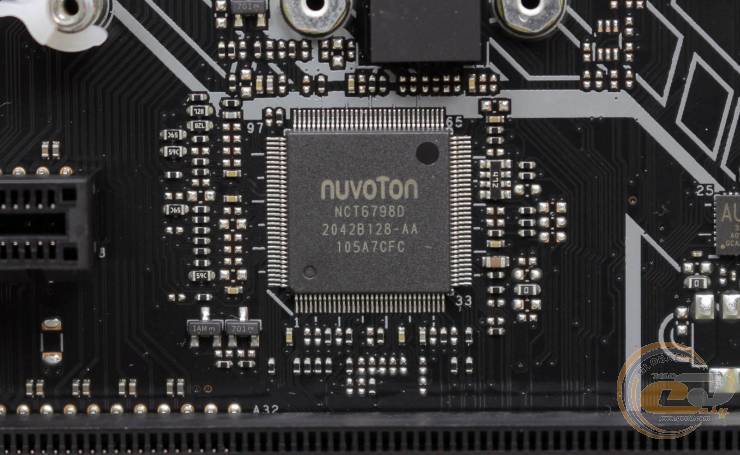

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6798D, яка забезпечує моніторинг.

ASUS TUF GAMING B560M-PLUS

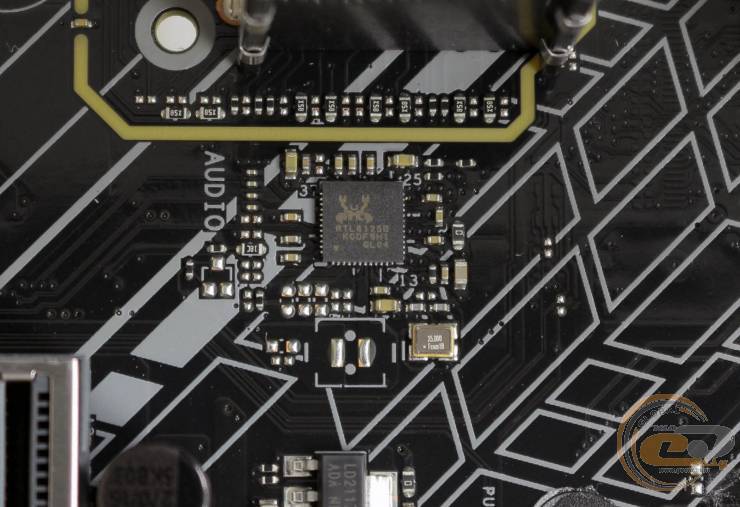

Для підтримки мережевих з'єднань слугує 2,5-гігабітний LAN-контролер Realtek RTL8125BG. З пріоритизацією мережевого трафіку допоможе фірмова утиліта Turbo LAN.
