Огляд і тестування материнської плати ASUS TUF B360-PRO GAMING: із претензією на успіх

20-08-2018

ASUS TUF B360-PRO GAMING

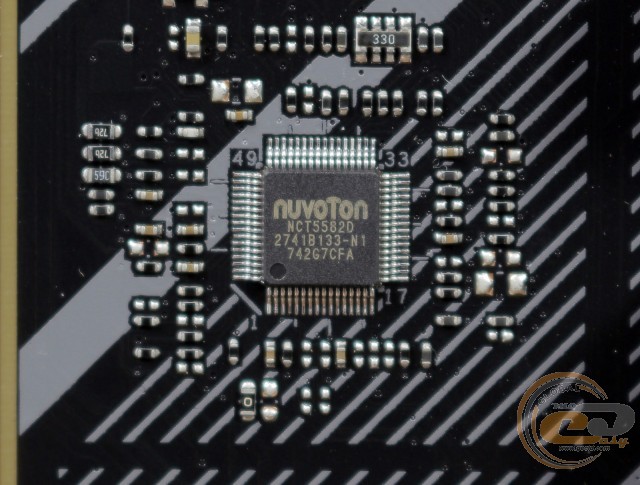

Можливості Multi I/O покладені на мікросхему NUVOTON NCT5582D, яка забезпечує роботу портів COM і PS/2, а також моніторинг.

ASUS TUF B360-PRO GAMING

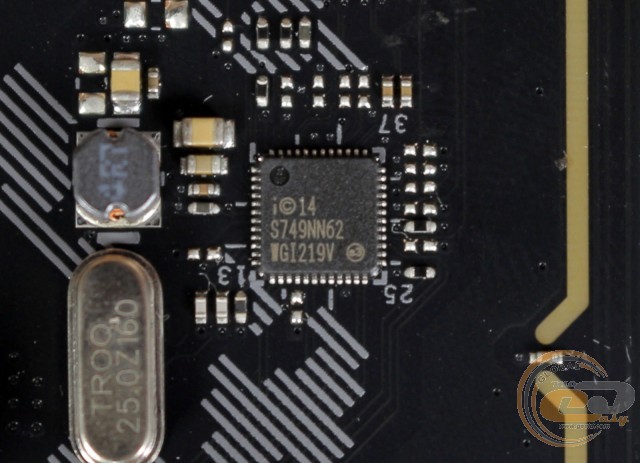

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Intel WGI219V.

ASUS TUF B360-PRO GAMING

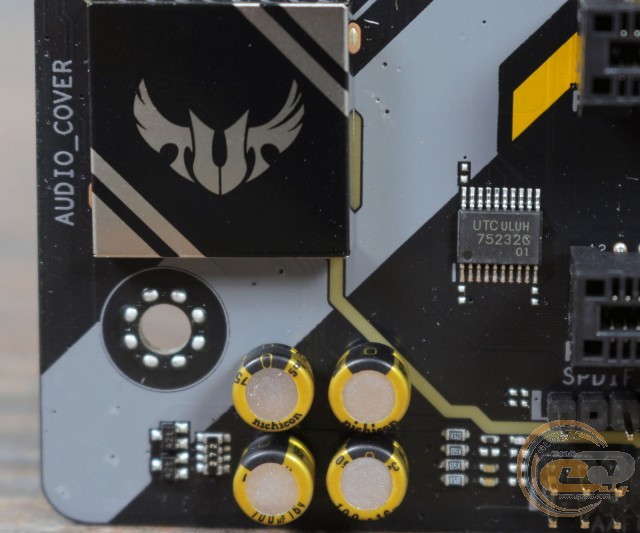

Звукова підсистема розглянутої материнської плати заснована на 8-канальному HDA-кодеку Realtek ALC887 і містить конденсатори Nichicon, а також технологію екранування від наведень інших комплектуючих за допомогою захисної смуги. Для підвищення якості аудіосигналу лівий і правий канали розташовані на різних шарах друкованої плати.

ASUS TUF B360-PRO GAMING

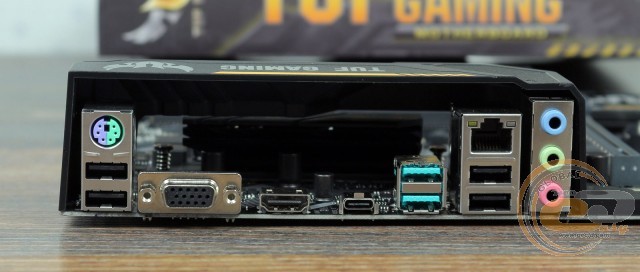

На інтерфейсну панель виведені такі порти:

  • 1 x PS/2 Combo;
  • 1 x D-Sub;
  • 1 x HDMI;
  • 1 x RJ45;
  • 1 x USB 3.1 Gen 1 Type-C;
  • 2 x USB 3.1 Gen 2;
  • 4 х USB 2.0;
  • 3 x аудіопорти.

Ще одна відмінність між сусідками лінійки криється в конфігурації інтерфейсної панелі. Дорожча ASUS TUF B360-PRO GAMING отримала замість пари портів USB 3.1 Gen 1 Type-A один USB 3.1 Gen 1 Type-C.

ASUS TUF B360-PRO GAMING

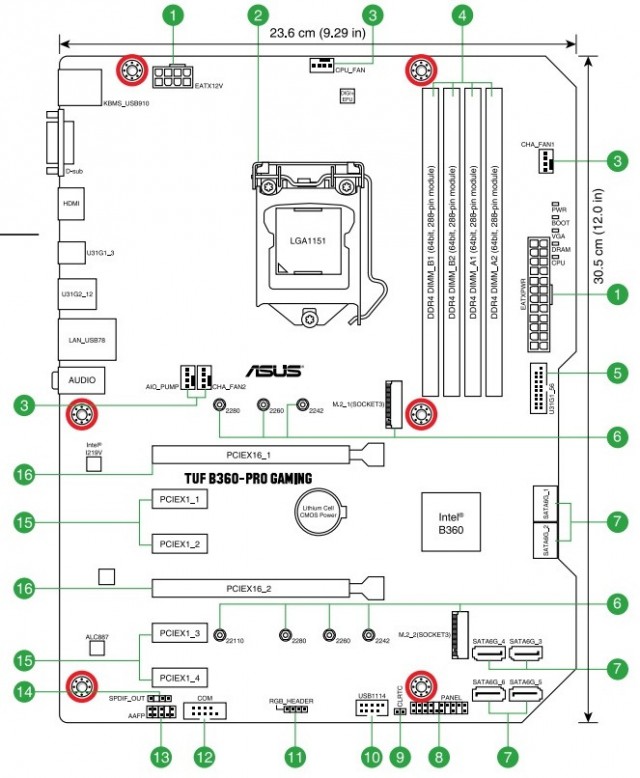

Можливості організації охолодження всередині системного корпусу у ASUS TUF B360-PRO GAMING цілком гідні. Є чотири 4-контактних роз'єми для підключення вентиляторів, один з яких служить для системи охолодження CPU, один призначений для підключення водоблоку СВО, тоді як решта два знадобляться для підключення системних пропелерів.

UEFI BIOS

Тестована модель використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені за своїми вкладками. Функціональні можливості BIOS дозволять оптимально конфігурувати систему, а для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ASUS TUF B360-PRO GAMING

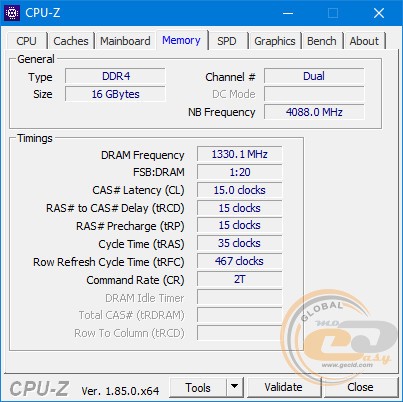

Можливості розгону процесора на материнській платі відсутні. Тестові модулі оперативної пам'яті DDR4-3200 G.SKILL Trident Z вдалося запустити на максимально заявленій частоті DDR4-2666 МГц.

Тестування

Для перевірки можливостей ASUS TUF B360-PRO GAMING використовувалося таке обладнання:

Процесор

Intel Core i7-8700K (Socket LGA1151, 4,7 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативна пам'ять

2 x 8 ГБ DDR4-2666 HyperX Fury HX424C15FBK2/16

Відеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жорсткий диск

WD Purple (WD10PURX, 1 ТБ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

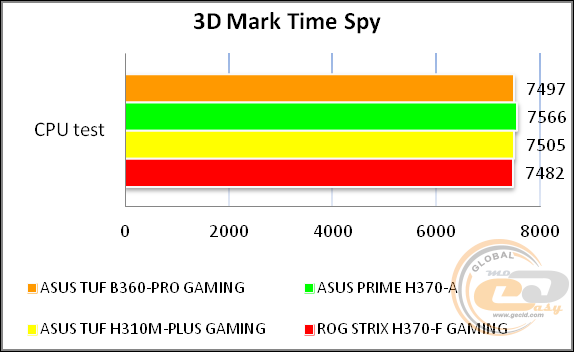

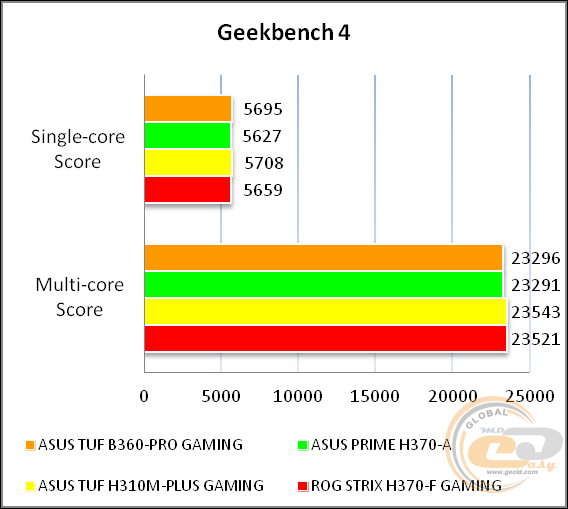

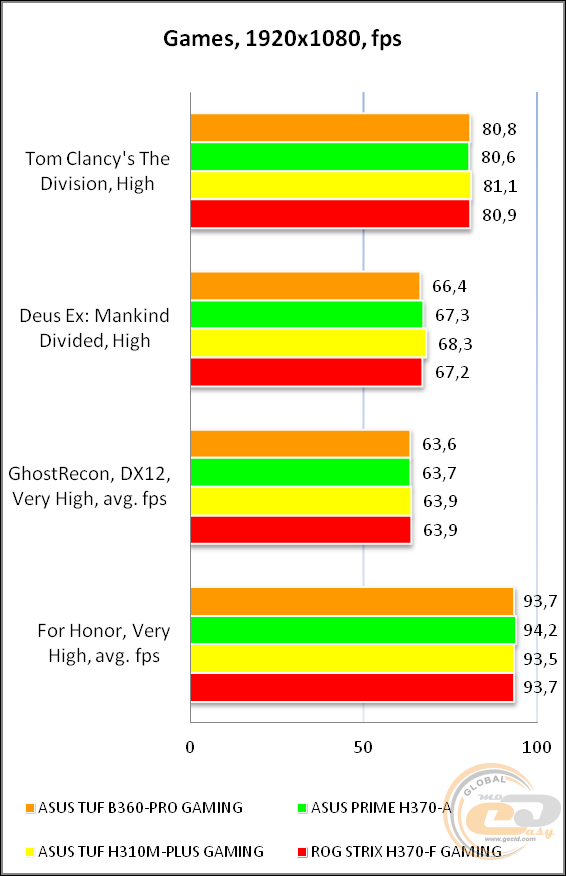

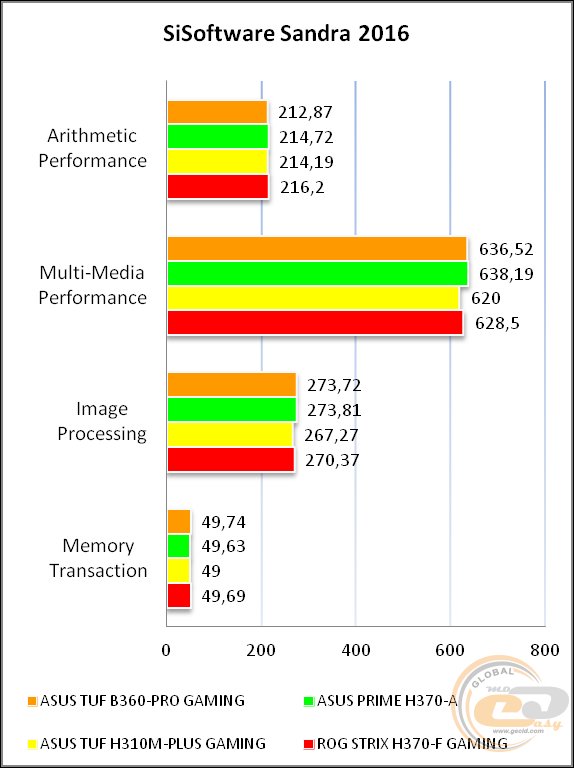

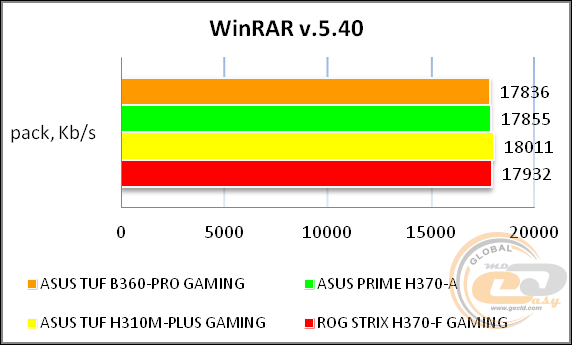

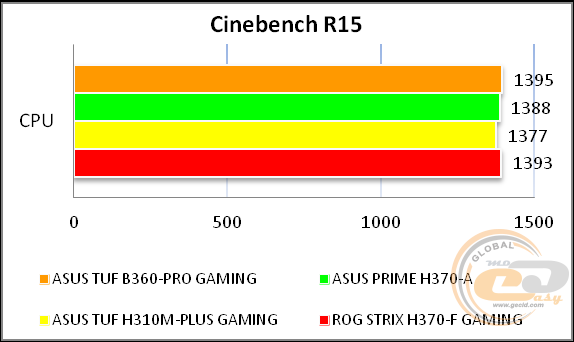

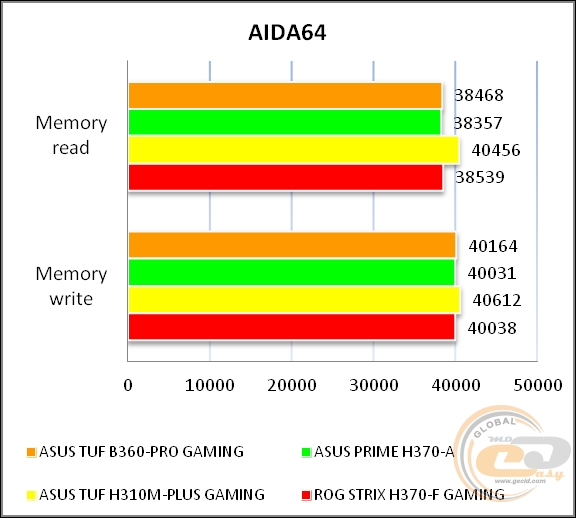

ASUS TUF B360-PRO GAMING

ASUS TUF B360-PRO GAMING

ASUS TUF B360-PRO GAMING

ASUS TUF B360-PRO GAMING

ASUS TUF B360-PRO GAMING

ASUS TUF B360-PRO GAMING

ASUS TUF B360-PRO GAMING

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.05

Відмінно

Рівень шуму, дБ (А)

-82.9

Добре

Динамічний діапазон, дБ (А)

82.9

Добре

Гармонійні викривлення, %

0.0051

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-74.7

Посередньо

Інтермодуляційні викривлення + шум, %

0.022

Добре

Взаємопроникнення каналів, дБ

-83.1

Дуже добре

Інтермодуляції на 10 кГц, %

0.022

Добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.06

Відмінно

Рівень шуму, дБ (А)

-92.6

Дуже добре

Динамічний діапазон, дБ (А)

92.7

Дуже добре

Гармонійні викривлення, %

0.0066

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-77.6

Посередньо

Інтермодуляційні викривлення + шум, %

0.012

Дуже добре

Взаємопроникнення каналів, дБ

-87.5

Відмінно

Інтермодуляції на 10 кГц, %

0.011

Дуже добре

Загальна оцінка



Дуже добре

Можливостей звукової підсистеми буде цілком достатньо для невибагливого повсякденного використання. В іншому випадку можна встановити більш якісну аудіокарту.

Висновки

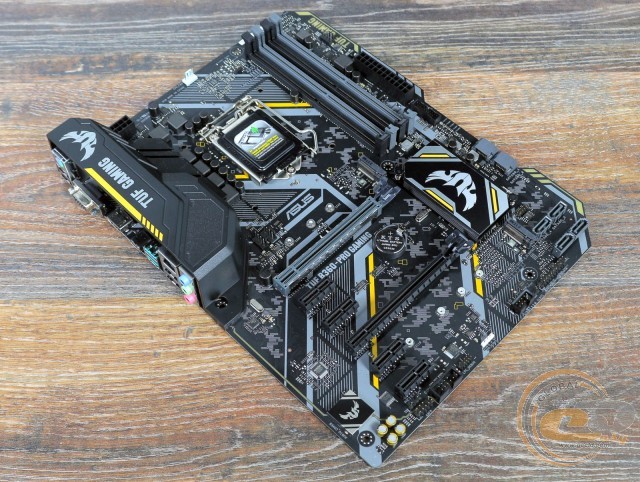

ASUS TUF B360-PRO GAMING

Материнська плата ASUS TUF B360-PRO GAMING, як і розглянута нами раніше ASUS TUF B360-PLUS GAMING, у цілому справила хороше враження завдяки належному оснащенню і симпатичному дизайну. Якщо ви вирішили збирати новий ПК з процесором із заблокованим множником і не відчуваєте необхідність у розгоні оперативної пам'яті вище 2666 МГц, то обидві згадані плати стануть гідним вибором.

Відмінності між ними криються виключно у дрібницях. Так, трохи дорожча PRO-версія виділяється двома додатковими лініями PCIe 3.0 у другого слота PCI Express 3.0 x16 і нижнього M.2 Socket 3. Також відзначимо більш цікавий дизайн, наявність захисного кожуха над інтерфейсної панеллю і відрізняється конфігурацію зовнішніх портів USB (USB 3.1 Gen 1 Type-C замість пари USB 3.1 Gen 1 Type-A у PRO-версії).

Що ж стосується особливостей, то вони абсолютно ідентичні у обох плат і полягають у незручному підключенні багатоканальної акустики і обмеженнях одночасної роботи інтерфейсів дискової підсистеми.

Чи варті згадані вище переваги ASUS TUF B360-PRO GAMING переплати в $10 - вирішувати виключно вам, але в цілому обидві моделі вийшли дуже вдалими, і їх точно слід розглянути як кандидатур на покупку.

Переваги:

  • дизайн TUF Protection із підвищеним захистом внутрішніх вузлів;
  • ефективна система охолодження;
  • гідна реалізація дискової підсистеми;
  • слот PCI Express 3.0 x16 із посиленою конструкцією;
  • гігабітний LAN-контролер від Intel;
  • підтримка портів USB 3.1 Gen 2 і USB Type-C;
  • хороший набір портів на інтерфейсній панелі;
  • підтримка ряду корисних фірмових технологій і утиліт;
  • підсвічування ASUS AURA Sync і колодка підключення світлодіодної стрічки.

Особливості:

  • незручне підключення багатоканальної акустики;
  • обмеження щодо одночасного використання інтерфейсів дискової підсистеми.


Автор: Костянтин Шорохов
Переклад:
 Лілія Масюк

Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, ASUS, Kingston, Philips і Seasonic за надане для тестового стенда обладнання.
