Огляд і тестування материнської плати ASUS TUF B360-PRO GAMING: із претензією на успіх

Лінійка материнських плат ASUS TUF GAMING продовжує радувати нас різноманітністю моделей із цілком адекватним ціновим позиціонуванням і хорошим оснащенням. Не так давно ми вже встигли познайомити вас із вдалою моделлю ASUS TUF B360-PLUS GAMING формату ATX на популярному чіпсеті Intel B360, яка безумовно знайде свого покупця. Цього разу настала черга протестувати її старшу сусідку лінійки.

ASUS TUF B360-PRO GAMING

Йтиметься про материнську плату ASUS TUF B360-PRO GAMING. Вона виконана в аналогічному форматі ATX і пропонується трохи дорожчою ($125 проти $115). Давайте ж розберемося, за що компанія ASUS просить доплатити $10, і в яких випадках можна заощадити.

Специфікація

Модель

ASUS TUF B360-PRO GAMING

Чіпсет

Intel B360

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого покоління для платформи  Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-2666 МГц

Слоти розширення

1 x PCI Express 3.0 x16 (x16)

1 x PCI Express 3.0 x16 (x4)

4 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x2)

6 x SATA 6 Гбіт/с

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC887

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 х роз'єми підключення водоблоку СВО (4-контактний)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x D-Sub

1 x RJ45

4 x USB 2.0

1 x USB 3.1 Gen 1 Type-C

2 х USB 3.1 Gen 2

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.1 Gen 1

1 x USB 2.0

1 x S/PDIF Out

1 x COM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7

Форм-фактор

ATX

305 x 236 мм

Сайт виробника

ASUS

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS TUF B360-PRO GAMING ASUS TUF B360-PRO GAMING

Новинка постачається у традиційній картонній упаковці, оформленій у темно-жовтих тонах із відмінним інформаційним наповненням, яке повністю відображає ключові її особливості та переваги.

ASUS TUF B360-PRO GAMING

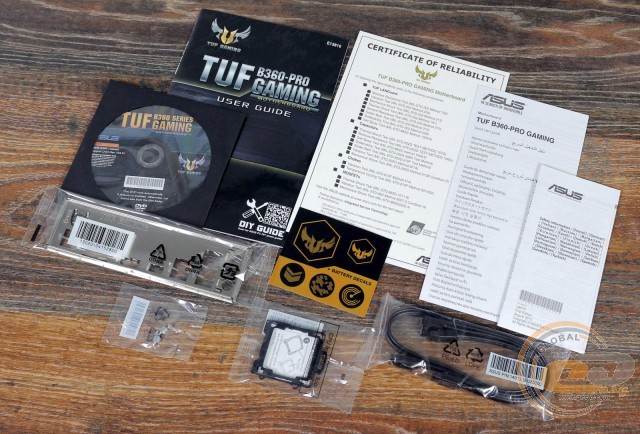

Комплект постачання містить:

  • диск із драйверами і утилітами;
  • набір паперової документації;
  • два кабелі SATA;
  • ASUS CPU installation tool;
  • набір кріпильних гвинтів для накопичувача M.2;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS TUF B360-PRO GAMING

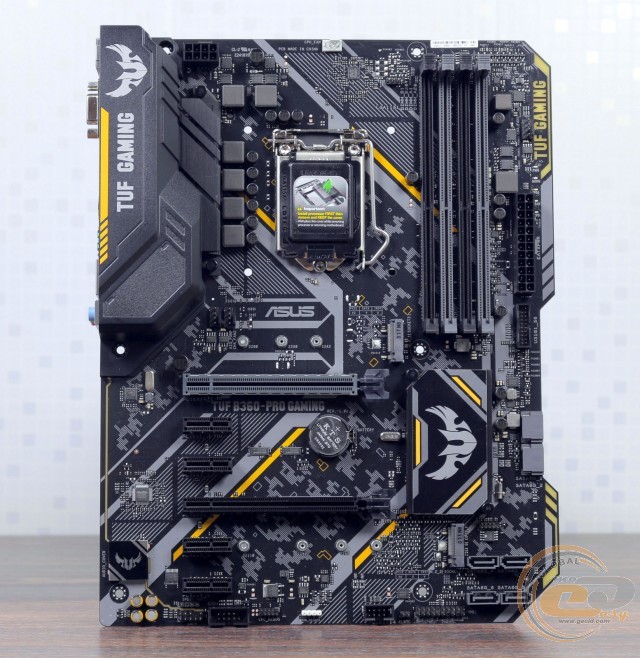

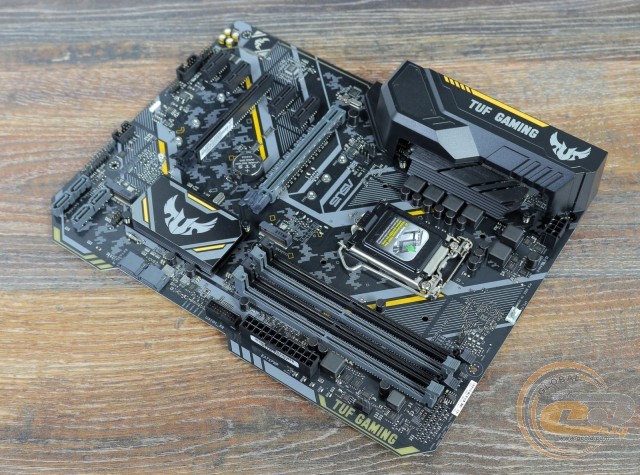

Дизайн материнської плати ASUS TUF B360-PRO GAMING практично не відрізняється від ASUS TUF B360-PLUS GAMING, адже обидві вони відносяться до однієї лінійки. Але все ж деякі відмінності є. Так, дорожча модель хизується захисним кожухом над інтерфейсної панеллю, більш цікавим оформленням текстоліту і трохи іншим радіатором на польових транзисторах.

ASUS TUF B360-PRO GAMING

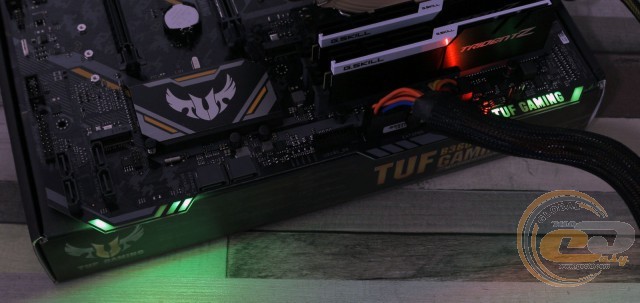

Незмінним залишилося і підсвічування, яке полягає у світлодіодах на правій стороні друкованої плати і однієї колодки для підключення LED-стрічки. Усім цим можна управляти завдяки ASUS AURA Sync.

ASUS TUF B360-PRO GAMING

Зручність збірки системи на основі ASUS TUF B360-PRO GAMING знаходиться на високому рівні. Невеликі проблеми можуть виникнути тільки з чотирма портами SATA, які розташовані перпендикулярно. Доступ до них може перекрити габаритна плата розширення PCI Express x1 або трислотова відеокарта, встановлена в нижній слот PCI Express x16. Також відзначимо відсутність кріпильних отворів на правому краї текстоліту, що потребують обережного підключення інтерфейсів, що знаходяться там. Зате радують DIMM-слоти з засувками з одного боку.

ASUS TUF B360-PRO GAMING

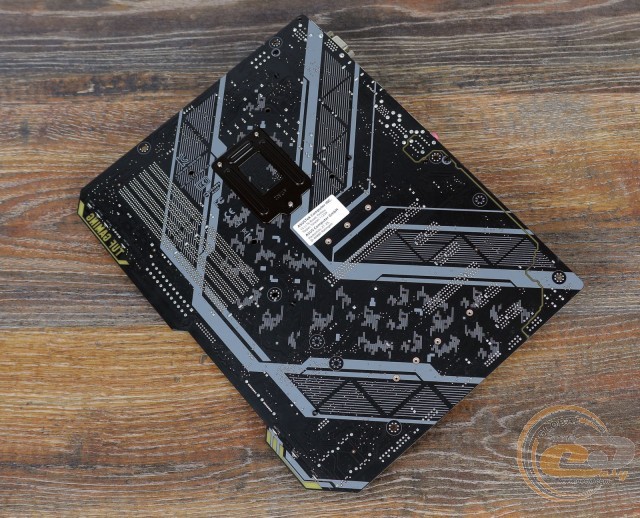

На зворотному боці материнської плати знаходиться стандартна опорна пластина процесорного роз'єму, а також пластикові кліпси кріплення обох радіаторів.

ASUS TUF B360-PRO GAMING

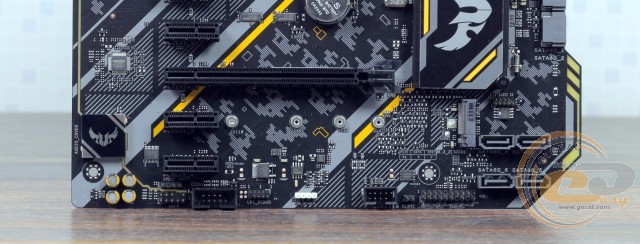

У нижній частині плати розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порт COM, S/PDIF out, колодка для світлодіодної стрічки, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково зазначимо колодку для активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка чотирьох зовнішніх і двох внутрішніх портів USB 2.0.

ASUS TUF B360-PRO GAMING

ASUS TUF B360-PRO GAMING

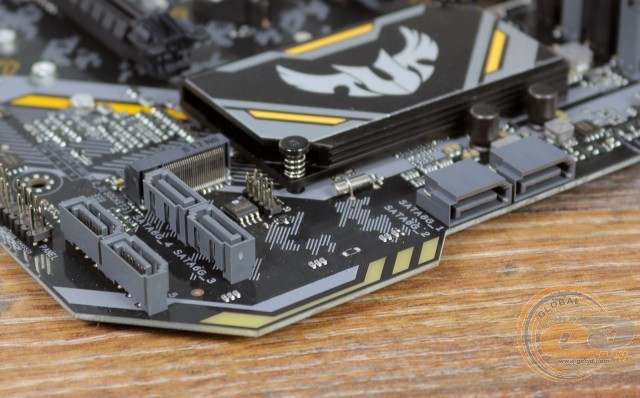

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній слот M.2 Socket 3 («M.2_1») ділить пропускну здатність з одним із портів SATA 6 Гбіт/с («SATA_2») при встановленні SATA-накопичувача.

Окремо відзначимо ще одну відмінність між ASUS TUF B360-PRO GAMING і ASUS TUF B360-PLUS GAMING: у більш дорогій платі нижній слот M.2 Socket 3 може працювати в режимі PCIe 3.0 x4, тоді як у молодшій версії його пропускна здатність обмежена двома лініями PCIe 3.0.

ASUS TUF B360-PRO GAMING

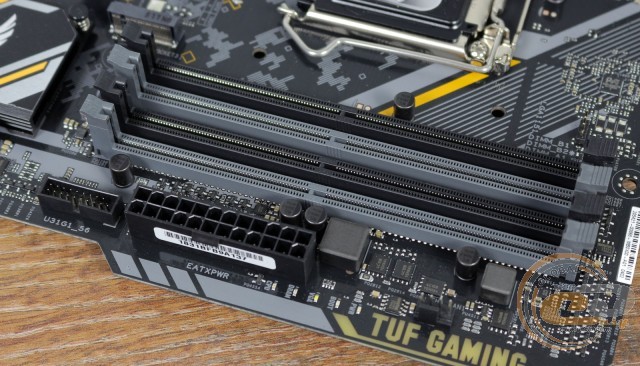

Системна плата ASUS TUF B360-PRO GAMING оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 2666 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково зазначимо колодку для підключення виносної панелі з портами USB 3.1 Gen 1. Усього на платі силами чіпсета Intel B360 реалізована підтримка трьох USB 3.1 Gen 1: двох внутрішніх і одного зовнішнього.

ASUS TUF B360-PRO GAMING

ASUS TUF B360-PRO GAMING

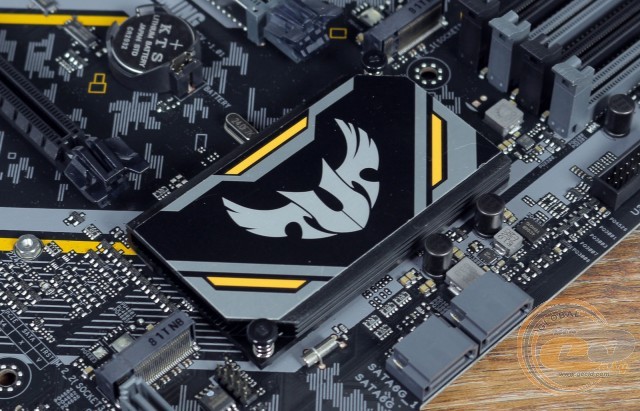

Система охолодження складається із двох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel B360, того часу як другий накриває елементи підсистеми живлення процесора. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 31,4°C;
  • радіатор охолодження елементів підсистеми живлення процесора - 57,1°C;
  • дроселі - 71,4°C.

Отримані результати можна охарактеризувати як цілком гідні, а якщо врахувати, що можливість розгону відсутня, то і переживати про можливий перегрів вам не доведеться.

ASUS TUF B360-PRO GAMING

ASUS TUF B360-PRO GAMING

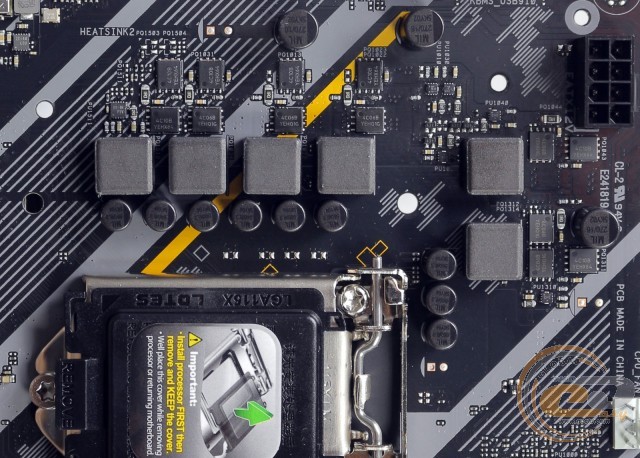

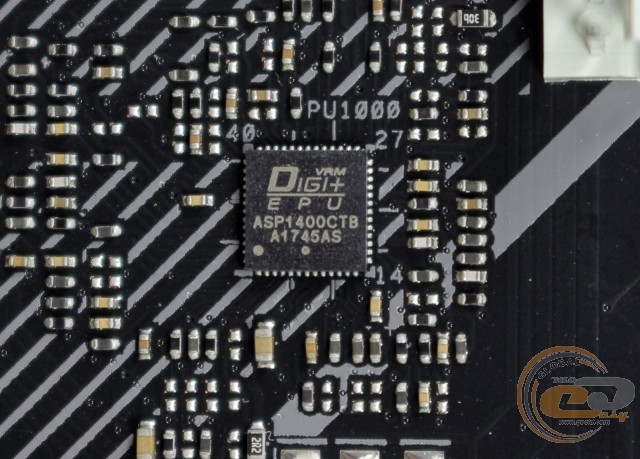

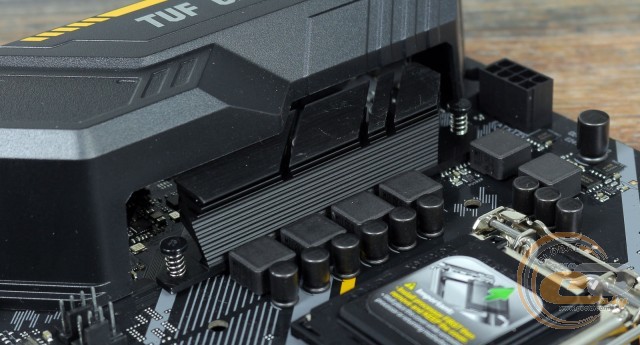

Живлення процесора здійснюється за 6-фазною схемою для обчислювальних ядер і додаткових вузлів із застосуванням МОП-транзисторів On Semiconductor 4C06B і 4C10B, твердотільних конденсаторів і феритових дроселів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400CTB.

ASUS TUF B360-PRO GAMING

Можливості розширення функціональності материнської плати ASUS TUF B360-PRO GAMING на перший погляд повністю ідентичні таким у ASUS TUF B360-PLUS GAMING, адже ми бачимо все ті ж шість слотів:

  1. PCI Express 3.0 x16 (у режимі х16);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (у режимі х4);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x1.

Однак у ASUS TUF B360-PRO GAMING підключений до чіпсету другий слот PCI Express 3.0 x16 отримав у своє розпорядження не дві, а чотири лінії PCIe 3.0. У підсумку ви зможете встановити пару відеокарт від AMD за схемою x16+x4. До того ж основний роз'єм PCIe 3.0 x16 використовує посилену конструкцію для більш надійної підтримки габаритних відеокарт.
