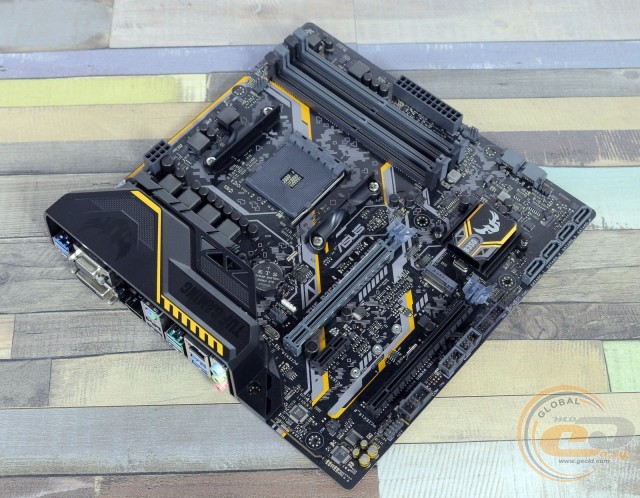

Огляд і тестування материнської плати ASUS TUF B350M-PLUS GAMING: оригінальний дизайн
26-04-2018

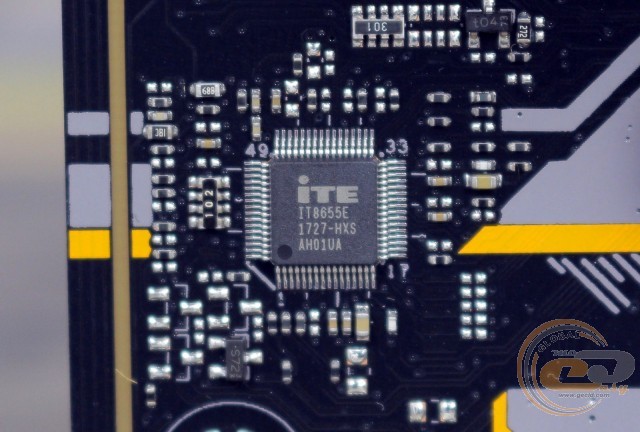

Можливості Multi I/O покладені на мікросхему ITE8655E, яка забезпечує роботу портів COM і PS/2, а також моніторинг.

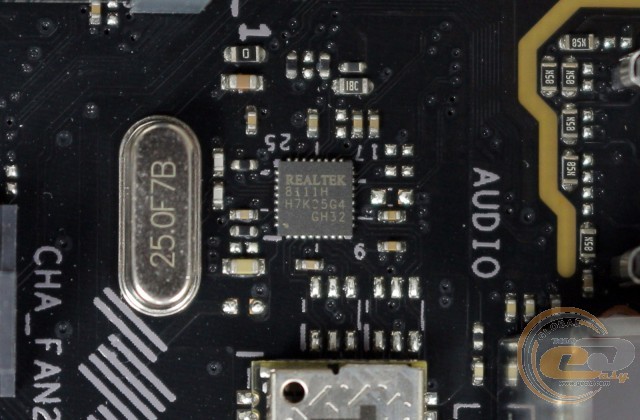

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Realtek RTL8111H.

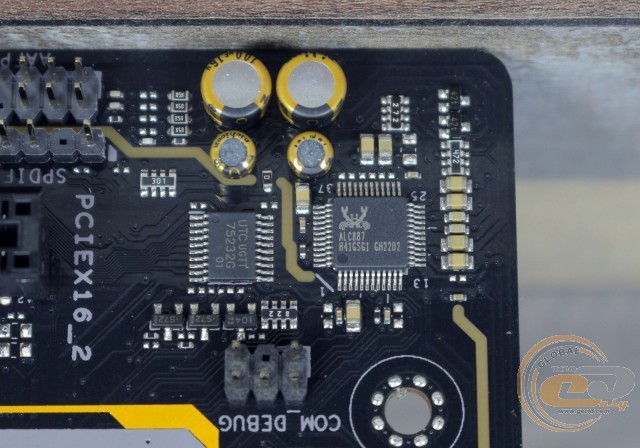

Звукова підсистема розглянутої материнської плати заснована на 8-канальному HDA-кодеку Realtek ALC887 і має аудіоконденсатори Nichicon, а також технологію екранування від наведень інших комплектуючих за допомогою захисної смуги. Для підвищення якості аудіосигналу лівий і правий канали розташовані на різних шарах друкованої плати.

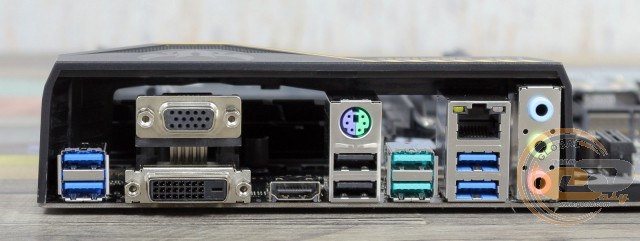

На інтерфейсну панель тестованої моделі виведені такі порти:
- 1 x PS/2 Combo;
- 1 x DVI-D;
- 1 x D-Sub;
- 1 x HDMI;
- 1 x RJ45;
- 4 x USB 3.1 Gen 1;
- 2 x USB 3.1 Gen 2;
- 2 х USB 2.0;
- 3 x аудіопорти.
Інтерфейсна панель вигідно відрізняється наявністю восьми портів USB, включаючи два USB 3.1 Gen 2, і можливістю доповнити її портом COM за допомогою відповідної колодки на друкованій платі. Не зайвим також буде відзначити наявність трьох відеовиходів. А ось володарів багатоканальної акустики засмутить підтримка всього трьох 3,5-мм аудіопортів.

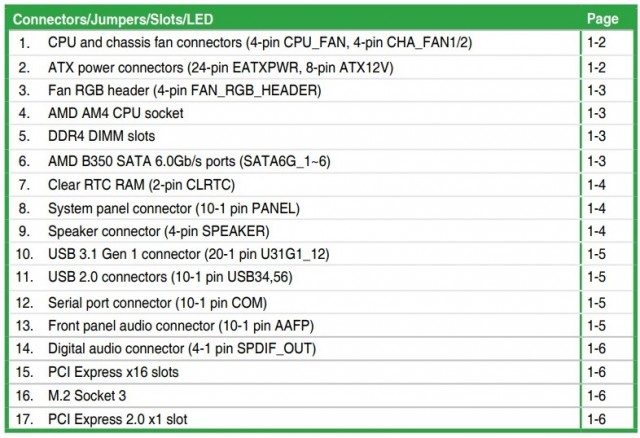

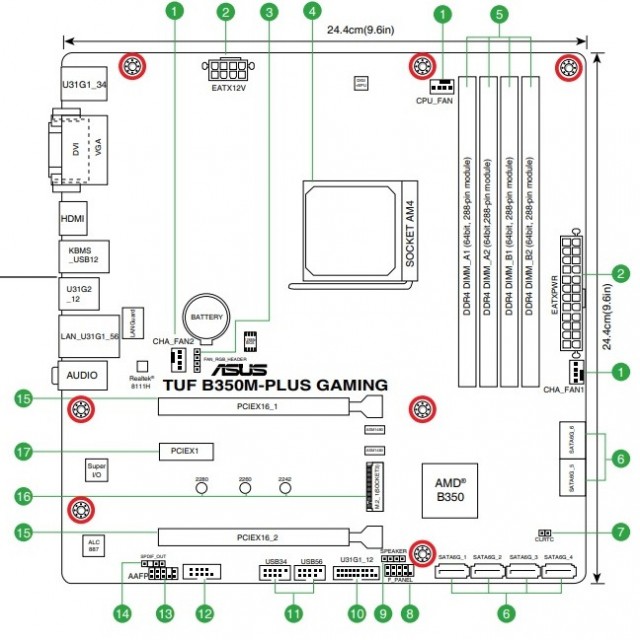

Можливості організації охолодження всередині системного корпуса у ASUS TUF B350M-PLUS GAMING досить скромні. У наявності всього три 4-контактних роз'єми для підключення вентиляторів, один з яких служить для системи охолодження CPU, тоді як решта два призначені для підключення системних вертушок.
UEFI BIOS
Тестована модель використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять не тільки оптимально конфігурувати систему, а й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».
Можливості розгону

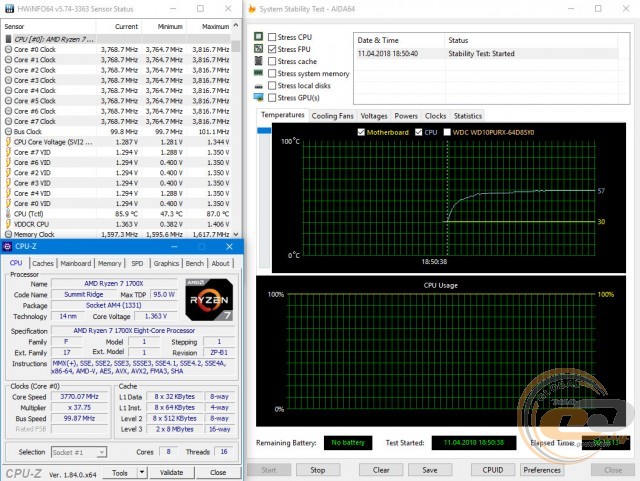

Скориставшись функцією автоматичного розгону в BIOS, ми отримали частоту процесора AMD Ryzen 7 1700X на рівні 3770 МГц при напрузі 1,363 В. При запуску стрес-тесту AIDA64 температура ядер не перевищувала 57°С при критичному показнику 95°С, тому ніяких проблем зі стабільністю роботи системи не було.

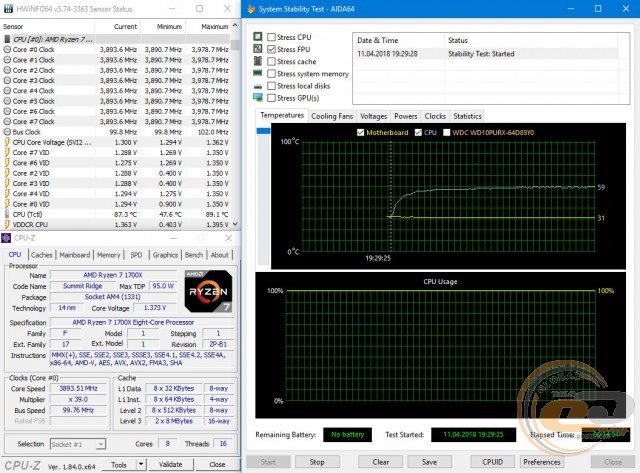

У ручному режимі вдалося підвищити частоту процесора до 3893 МГц при напрузі 1,373 В (у BIOS ми виставили множник «39» і напругу «Offset mode» підняли до 0,01250 В). Температура ядер піднялася до 59°С, не порушуючи стабільності роботи.

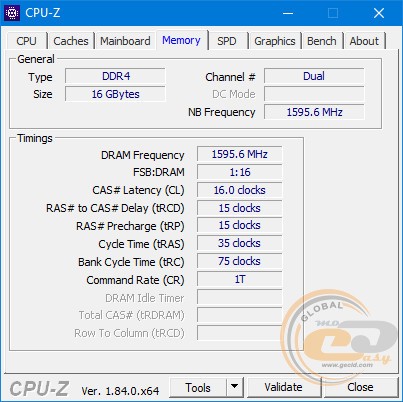

Тестові модулі оперативної пам'яті DDR4-3200 G.SKILL Trident Z працювали на швидкості DDR4-3200 МГц.
Тестування
Для перевірки можливостей материнської плати ASUS TUF B350M-PLUS GAMING використовувалося таке обладнання:
Процесор |
AMD Ryzen 7 1700X (Socket AM4, 3,4 ГГц, L3 16 МБ) |
Кулер |
Noctua NH-U14S |
Оперативна пам’ять |
2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16 |
Відеокарта |
ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum |
Жорсткий диск |
WD Purple (WD10PURX, 1 ТБ) |
Оптичний привід |
ASUS DRW-1814BLT SATA |
Блок живлення |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув) |
Монітор |
Philips Brilliance 240P4QPYNS |

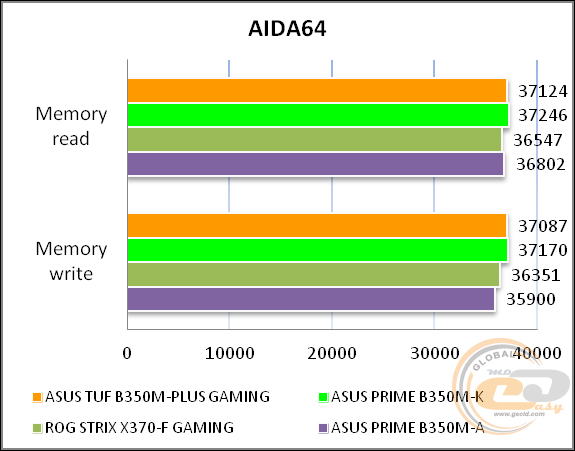

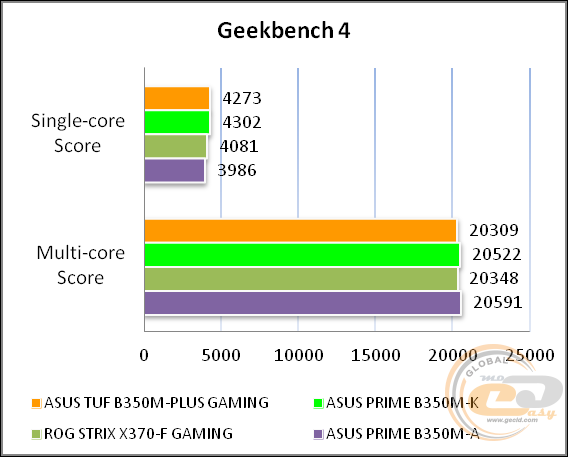

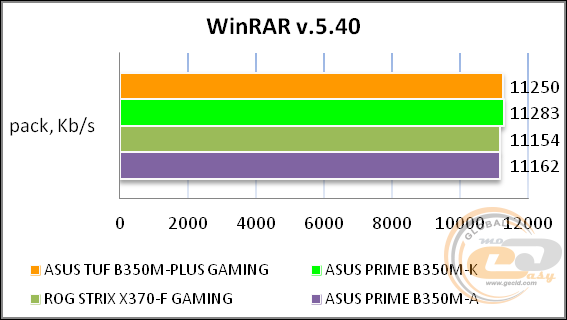

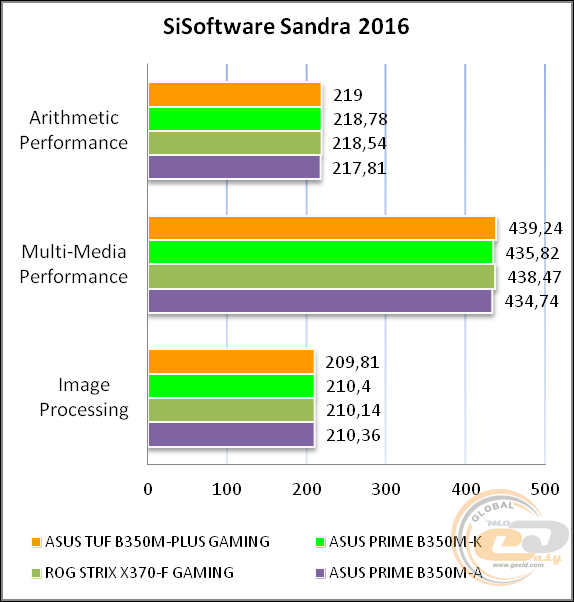

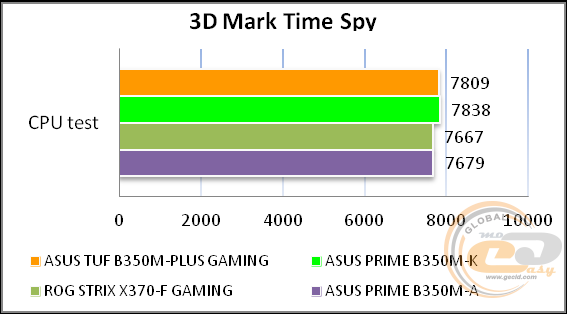

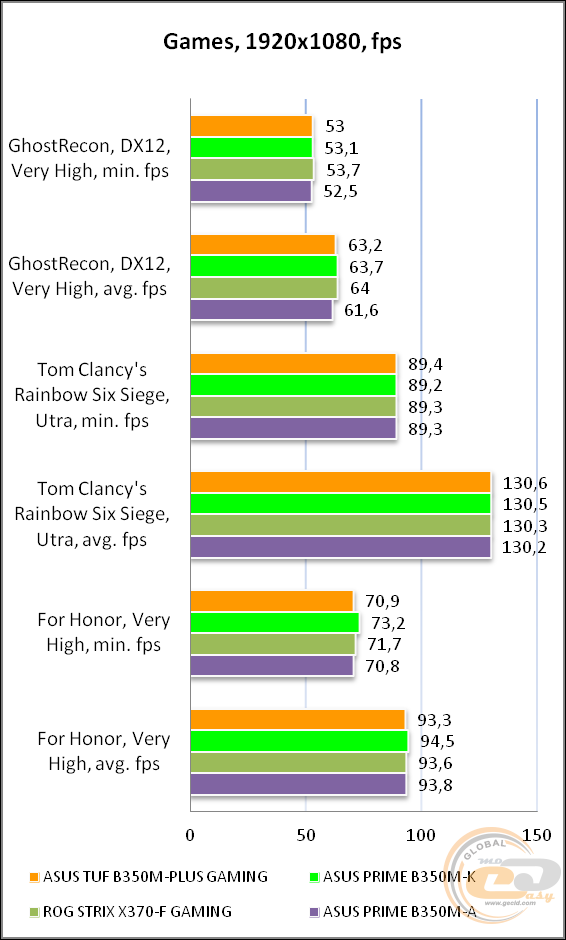

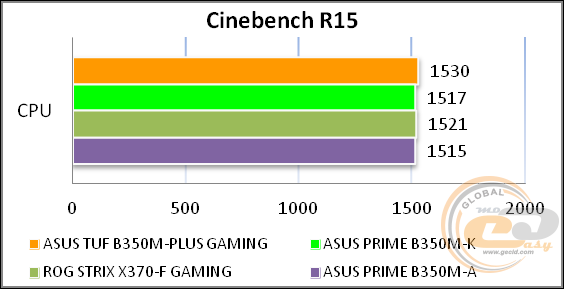

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.
Тестування звукового тракту на основі кодека Realtek ALC887
Звіт про тестування в RightMark Audio Analyzer
Режим роботи 16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.01, -0.05 |
Відмінно |
Рівень шуму, дБ (А) |
-83.6 |
Добре |
Динамічний діапазон, дБ (А) |
83.6 |
Добре |
Гармонійні викривлення, % |
0.0058 |
Дуже добре |
Гармонійні викривлення +шум, дБ(A) |
-75.2 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0.021 |
Добре |
Взаємопроникнення каналів, дБ |
-84.2 |
Дуже добре |
Інтермодуляції на 10 кГц, % |
0.020 |
Добре |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.02, -0.06 |
Відмінно |
Рівень шуму, дБ (А) |
-92.4 |
Дуже добре |
Динамічний діапазон, дБ (А) |
92.1 |
Дуже добре |
Гармонійні викривлення, % |
0.0055 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-79.1 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0.011 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-87.4 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.0098 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Незважаючи на те, що у складі ASUS TUF B350M-PLUS GAMING використовується бюджетний кодек Realtek ALC887, якості її звукової підсистеми буде достатньо для більшості невимогливих користувачів. До того ж завжди можна встановити дискретну звукову плату з інтерфейсом PCI Express x1.
Висновки
При середній вартості близько $105, материнська плата ASUS TUF B350M-PLUS GAMING є флагманом компанії ASUS на чіпсеті AMD B350 у форматі microATX. Вона має цілком гідне оснащення, проте назвати цю модель повноцінним топовим рішенням не можна. Доплативши близько $30 у порівнянні з більш доступними версіями, ви отримаєте в першу чергу оригінальний дизайн, радіатор на елементах підсистеми живлення і додатковий слот PCI Express x16 (у режимі x4). Окремо виділимо поліпшену елементну базу, що не дивно, адже перед нами представник лінійки TUF GAMING.
Що ж стосується особливостей, то перед покупкою варто пам'ятати про незручне підключення багатоканальної акустики, а також про неможливість одночасного використання слота M.2 і двох з шести портів SATA.
Якщо описані вище переваги для вас не настільки істотні, то можна звернути увагу на більш дешеві фірмові моделі, а зекономлені кошти вкласти в покращення інших компонентів системи. Але якщо плата вибирається з урахуванням розгону навіть топових 8-ядерних процесорів, тоді ASUS TUF B350M-PLUS GAMING стане відмінним вибором для компактної системи.
Переваги:
- поліпшена елементна база TUF COMPONENTS;
- підтримка швидких модулів ОЗП;
- підтримка інтерфейсів USB 3.1 Gen 2;
- хороші можливості організації дискової підсистеми;
- можливість розгону процесора і оперативної пам'яті;
- підтримка низки корисних фірмових технологій.
Особливості:
- незручне підключення багатоканальної акустики;
- обмеження щодо одночасного використання інтерфейсів дискової підсистеми;
- необхідність додаткового охолодження для розгону.
Автор: Костянтин Шорохов
Переклад: Лілія Масюк
Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.
Висловлюємо подяку компаніям AMD, ASUS, Kingston, Philips і Seasonic за надане для тестового стенда обладнання.
Опубліковано : 26-04-2018
