Огляд і тестування материнської плати ASUS TUF B350M-PLUS GAMING: оригінальний дизайн

Навіть при виборі не найдорожчої материнської плати, її дизайн може стати визначальним фактом при купівлі. І в даному огляді ми познайомимо вас з таким компактним рішенням для платформи Socket AM4, яке може особливо зацікавити бажаючих зібрати систему з одним з нових процесорів AMD Ryzen з інтегрованою графікою Vega.

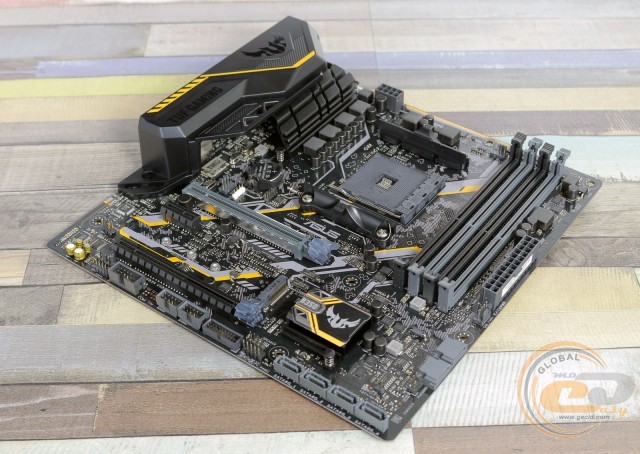

ASUS TUF B350M-PLUS GAMING

ASUS TUF B350M-PLUS GAMING, а саме про неї ми поговоримо сьогодні, на поточний момент є однією з найдорожчих плат формату microATX на чіпсеті AMD B350 від компанії ASUS. Як легко здогадатися з її назви, вона входить у лінійку TUF GAMING, що має ігрові моделі з підвищеною якістю елементної бази, які пропонуються за цілком прийнятну вартість. Давайте ж для початку познайомимося з її докладними характеристиками.

Специфікація

Модель

ASUS TUF B350M-PLUS GAMING

Чіпсет

AMD B350

Процесорний роз'єм

Socket AM4

Підтримка процесорів

AMD Ryzen, сьоме покоління AMD A / Athlon для платформи Socket AM4

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3200 МГц (AMD Ryzen) або DDR4-2400 МГц (AMD A / Athlon)

Слоти розширення

1 x PCI Express 3.0 x16 (CPU AMD Ryzen − x16 або APU AMD Ryzen / AMD A / Athlon − x8)

1 x PCI Express 2.0 x16 (x4)

1 x PCI Express 2.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA і PCIe 3.0 x4 / x2)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8111H (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC887

Живлення

1 х 24- контактний роз'єм живлення ATX

1 x 8- контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x DVI-D

1 x D-Sub

1 x HDMI

1 x RJ45

2 x USB 3.1 Gen 2

4 x USB 3.1 Gen 1

2 х USB 2.0

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.1 Gen 1 з підтримкою підключення двох  USB 3.1 Gen 1

2 x USB 2.0 з підтримкою підключення чотирьох USB 2.0

1 x COM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.0, WfM 2.0

Форм-фактор

microATX

244 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS TUF B350M-PLUS GAMING ASUS TUF B350M-PLUS GAMING

Материнська плата постачається у традиційній картонній упаковці, оформленій в темно-жовтих тонах з відмінним інформаційним наповненням, яке повністю відображає ключові її особливості та переваги.

ASUS TUF B350M-PLUS GAMING

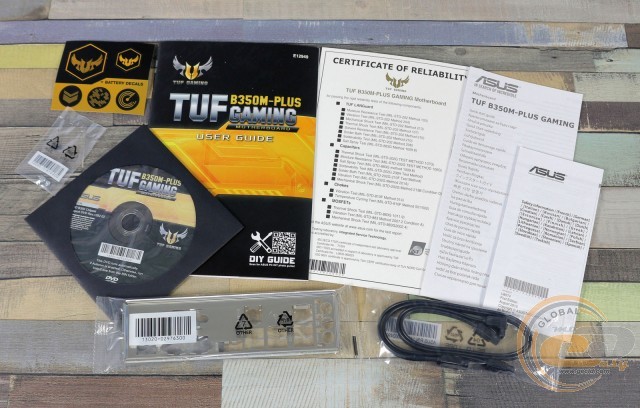

Комплект постачання має:

  • диск з драйверами йі утилітами;
  • набір паперової документації;
  • два кабелі SATA;
  • набір кріпильних гвинтів для накопичувача M.2;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS TUF B350M-PLUS GAMING

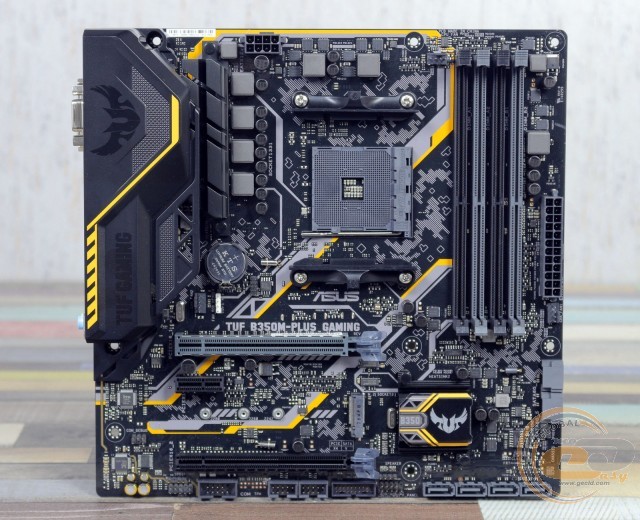

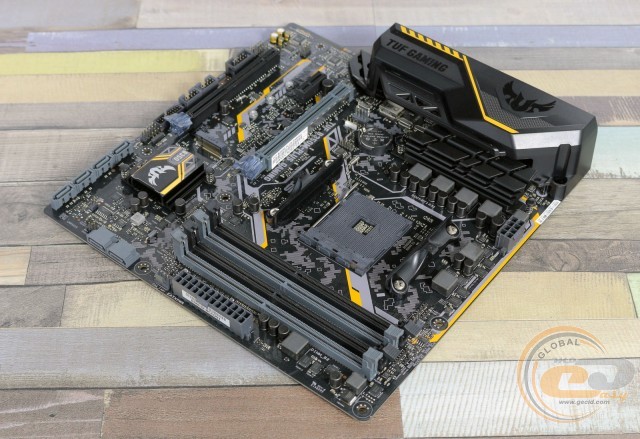

Це вже не перша модель з лінійки TUF GAMING, яка потрапляє до нас на огляд, і всі вони виділяються оригінальним дизайном з вдалим поєднанням чорного і жовтого кольорів. Не стала винятком і ASUS TUF B350M-PLUS GAMING, зовнішній вигляд якої приємно контрастує на тлі більш доступних фірмових рішень.

ASUS TUF B350M-PLUS GAMING

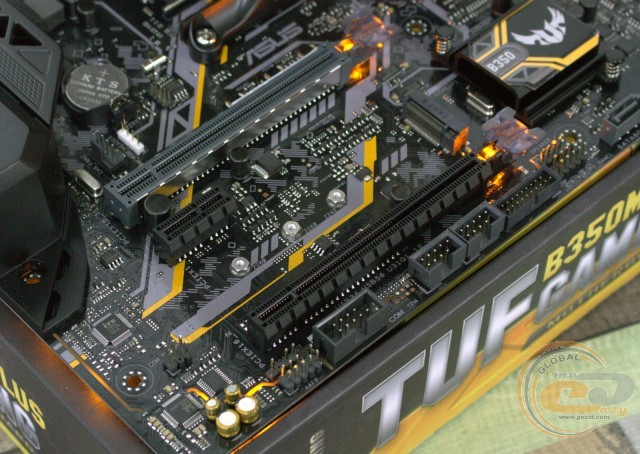

Не забули творці і про LED-підсвічування, проте це не ASUS AURA Sync, а більш простий варіант у вигляді смуги, яка підсвічується, в області звукової підсистеми і світлодіодів під засувками слотів PCI Express x16.

ASUS TUF B350M-PLUS GAMING

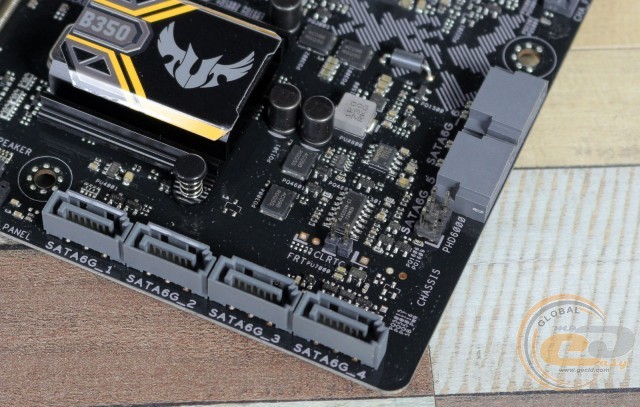

Говорячи про компонування і зручності збірки системи, у першу чергу хочеться відзначити перпендикулярне розташування чотирьох з шести портів SATA 6 Гбіт/с. Однак доступ до них може бути ускладнений тільки в разі встановлення габаритної плати розширення в нижній слот PCI Express 2.0 x16, що малоймовірно. До розташування інших елементів претензій у нас не виникло.

ASUS TUF B350M-PLUS GAMING

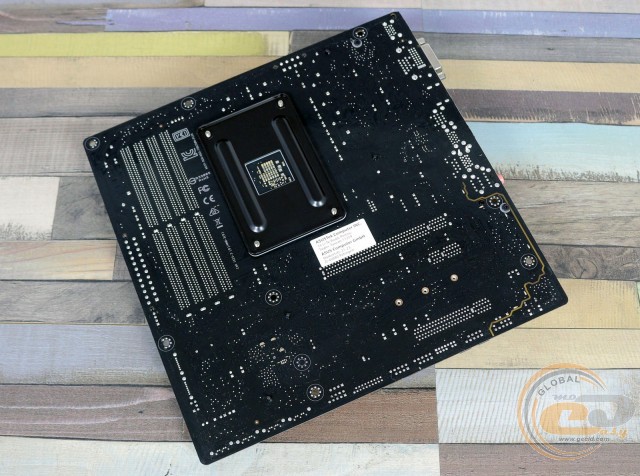

Глянувши на зворотний бік ASUS TUF B350M-PLUS GAMING, можна відзначити стандартну опорну пластину процесорного роз'єму, а також той факт, що обидва радіатори системи охолодження закріплені за допомогою пластикових кліпс.

ASUS TUF B350M-PLUS GAMING

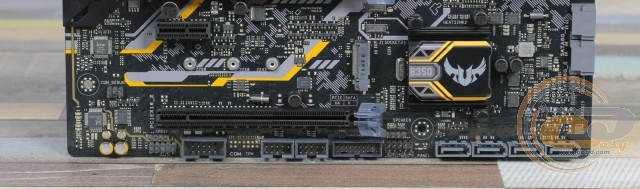

У нижній частині плати знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порт COM, S/PDIF out, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково зазначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх і двох зовнішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, то їх також шість: два внутрішніх і чотири зовнішніх.

ASUS TUF B350M-PLUS GAMING

ASUS TUF B350M-PLUS GAMING

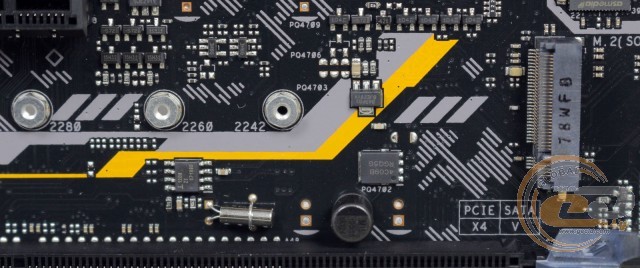

Можливості організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2 242, M.2 2260, M.2 2280) і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній, слот M.2 Socket 3 («M.2_2») ділить пропускну здатність з двома портами SATA 6 Гбіт/с («SATA6G_5/6») у разі встановлення M.2-накопичувача в режимі SATA або PCIe. Також відзначимо, що процесори AMD A/Athlon 7-го покоління надають тільки 2 лінії PCIe для M.2-накопичувача, тому рішення, які вимагають 4 лінії, будуть працювати не на межі своїх можливостей.

ASUS TUF B350M-PLUS GAMING

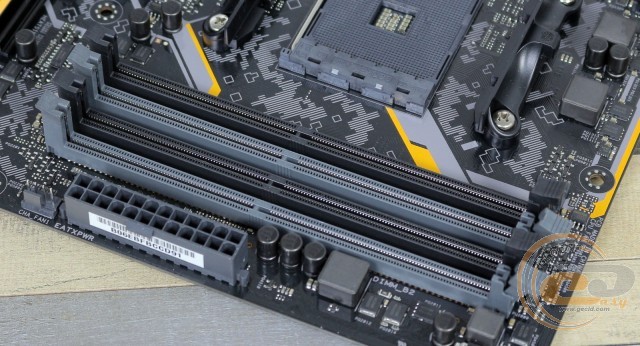

Системна плата ASUS TUF B350M-PLUS GAMING оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які оснащені засувками тільки з одного боку. Підтримуються модулі, що працюють на частотах до 3200 МГц (AMD Ryzen) або до 2400 МГц (AMD A/AMD Athlon). Максимальний обсяг пам'яті може досягати 64 ГБ.

ASUS TUF B350M-PLUS GAMING

ASUS TUF B350M-PLUS GAMING

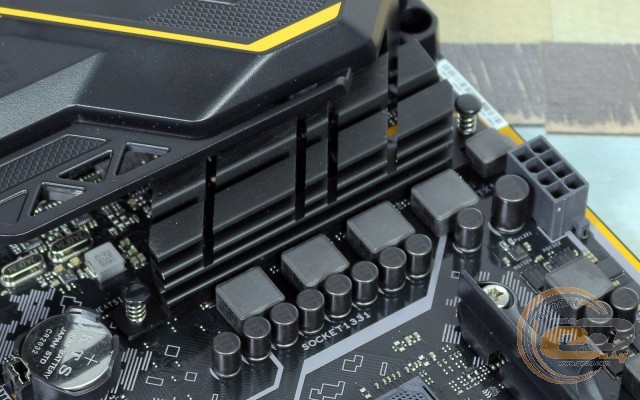

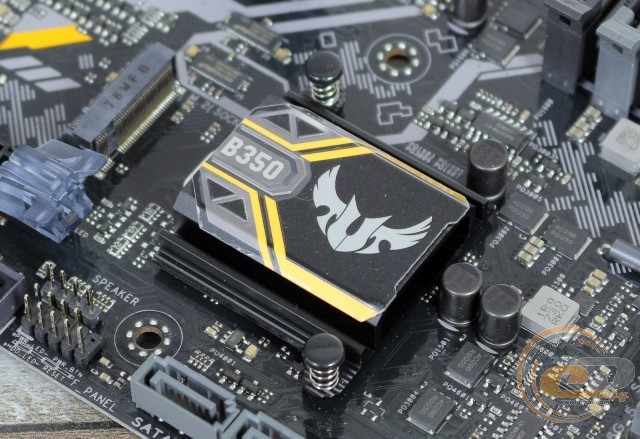

Система охолодження розглянутої плати складається з двох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета AMD B350, у той час як другий накриває елементи підсистеми живлення процесора. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 34,4°C (при розгоні - 42,6°C);
  • радіатор охолодження елементів підсистеми живлення процесора - 60,1°C (при розгоні - 68,8°C);
  • дроселі - 75,9°C (при розгоні - 89,2°C).

Як бачимо, при складанні системи не варто забувати про хорошу циркуляцію повітря усередині корпуса, особливо, якщо ви плануєте розгін процесора.

ASUS TUF B350M-PLUS GAMING

ASUS TUF B350M-PLUS GAMING

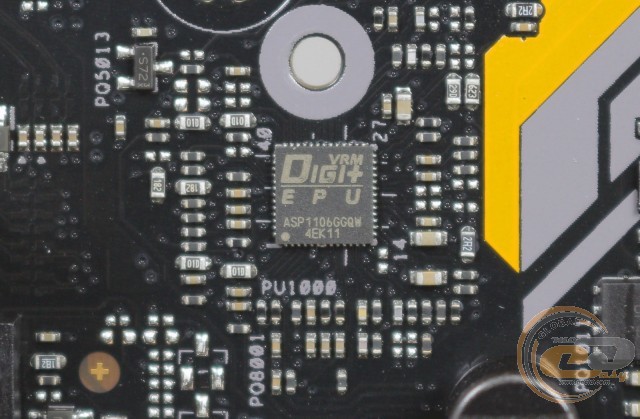

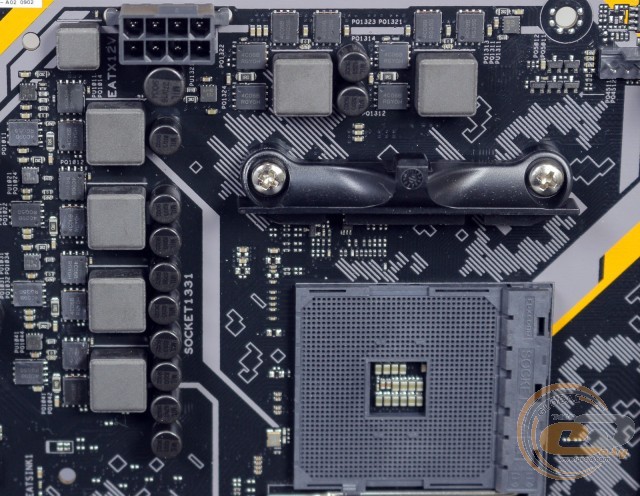

Живлення процесора здійснюється за 6-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1106GGQW із застосуванням надійної елементної бази.

ASUS TUF B350M-PLUS GAMING

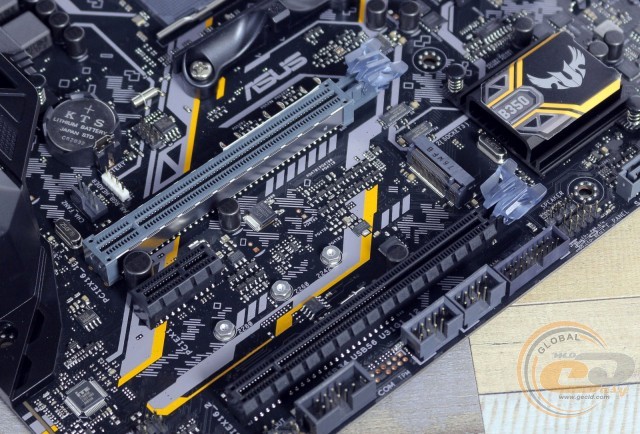

Для розширення функціональності ASUS TUF B350M-PLUS GAMING у користувача є в розпорядженні три слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x16 (x4).

До процесору підключений тільки верхній слот PCI Express 3.0 x16 з посиленою конструкцією, який і використовує всі доступні 16 ліній, тоді як другого дісталися тільки чотири чіпсетні лінії. У підсумку, якщо ви захочете встановити пару відеокарт, то це буде можливо тільки з рішеннями від AMD, а схема їх роботи (x16+x4) буде далеко не найоптимальнішою.
