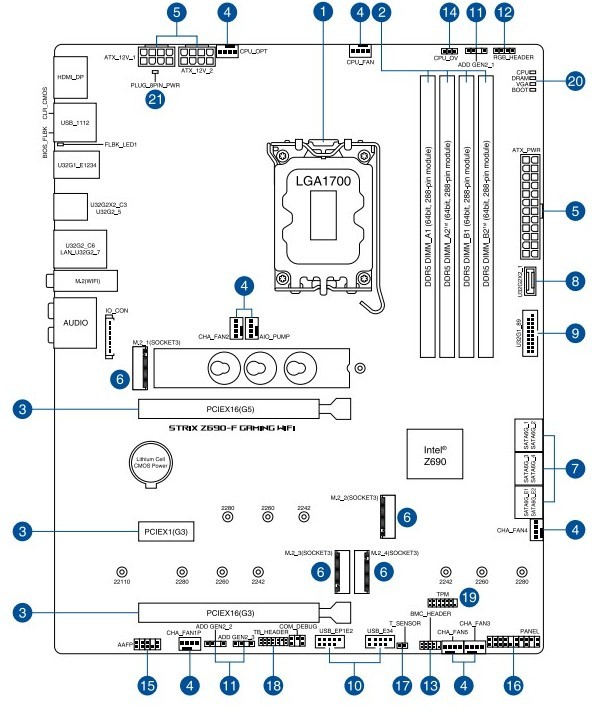

Огляд материнської плати ASUS ROG STRIX Z690-F GAMING WIFI: все і одразу
19-11-2021

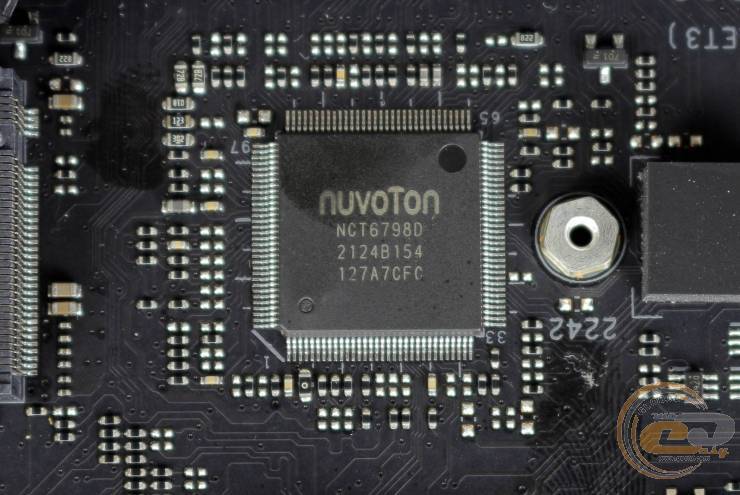

Можливості Multi I/O покладено на мікросхему NUVOTON NCT6798D, яка забезпечує моніторинг.

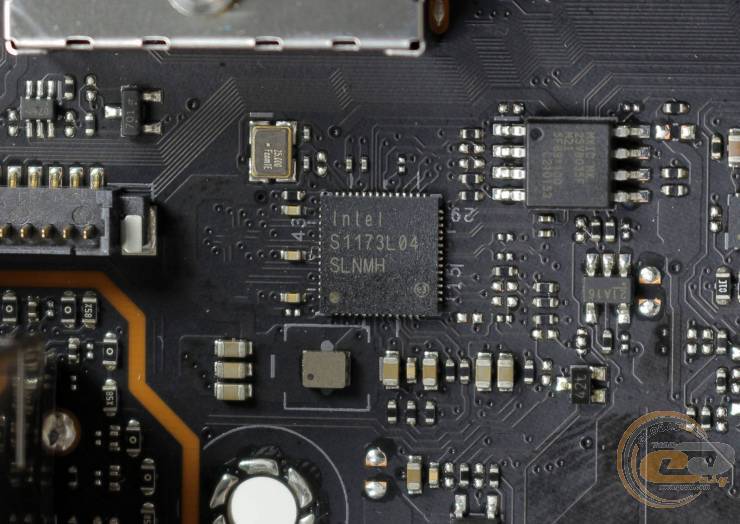

Для підтримки мережевих з'єднань слугує LAN-контролер Intel I225-V (SLNMH).

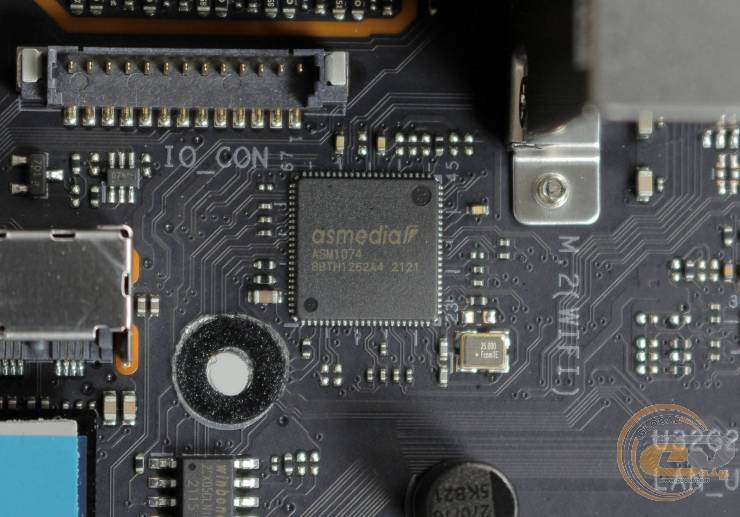

Додаткові порти USB 3.2 Gen 1 працюють завдяки мікросхемі ASMedia ASM1074.

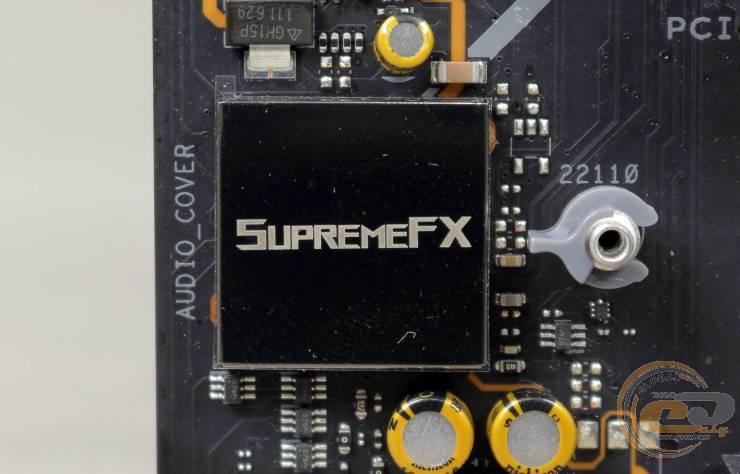

Попередньо встановлений аудіокодек Realtek ALC4082 пропонує підтримку восьмиканального звуку та забезпечує відтворення аудіо зі ставленням сигнал/шум на рівні 113 дБ. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори та підсилювач SV3H712.

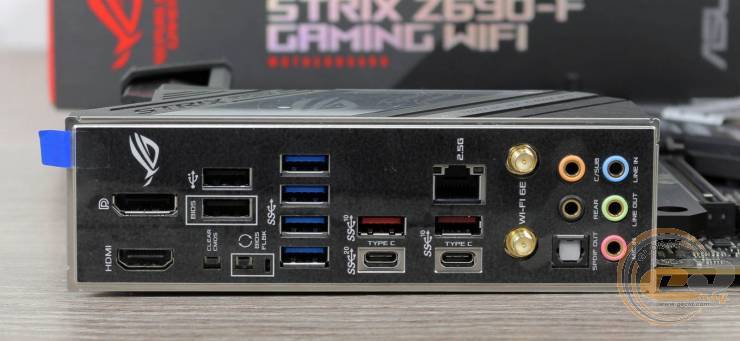

На інтерфейсну панель виведені такі порти:
- 1 x USB 3.2 Gen 2x2 Type-C;
- 1 x USB 3.2 Gen 2 Type-C;
- 2 x USB 3.2 Gen 2 Type-A;
- 4 x USB 3.2 Gen 1 Type-A;
- 2 x USB 2.0 Type-A;
- 1 x HDMI;
- 1 x DisplayPort;
- 1 x RJ-45;
- 5 x аудіопортів;
- 1 x Optical S/PDIF;
- 1 кнопка «USB BIOS Flashback»;
- 1 кнопка «Скидання CMOS».
Інтерфейсна панель новинки привертає до себе увагу підтримкою бездротових інтерфейсів Intel Wi-Fi 6E (802.11ax) і Bluetooth 5.2, великою кількістю портів USB, зручним скиданням CMOS і оновленням прошивки BIOS за допомогою відповідних кнопок.
Можливості організації охолодження всередині системного корпуса дуже добрі. Є вісім 4-контактних роз'ємів для підключення вентиляторів. Два з них слугують для охолодження CPU, один призначений для підключення водоблока СВО, а ще п'ять використовуються для системних вентиляторів.
UEFI BIOS
Тестована плата отримала сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основних сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені за своїми вкладками.
Функціональні можливості BIOS дозволять як оптимально сконфігурувати систему, а й реалізувати розгін ключових вузлів. Для моніторингу можна використовувати праву бічну панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».
Можливості розгону

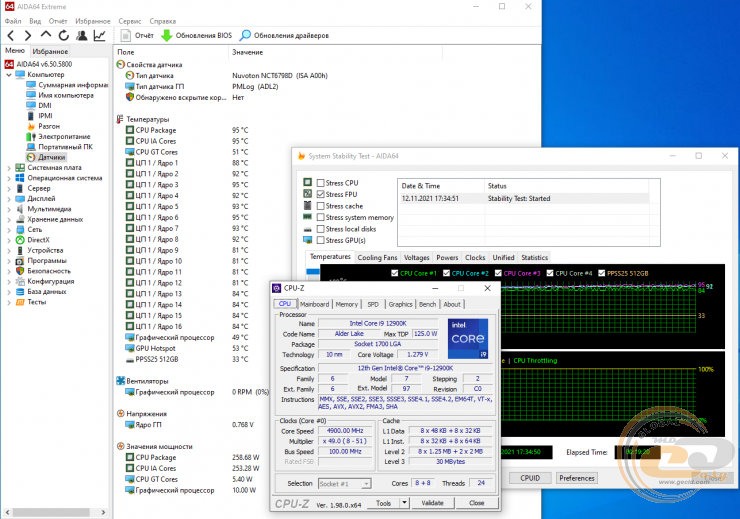

Для початку ми перевірили, як поводиться топовий Intel Core i9-12900K під навантаженням з водяним охолодженням. При запуску стрес-тесту AIDA64 він працював стабільно та без тротлінгу. Частота піднімалася до 4,9 ГГц при напрузі 1,279 і максимальної температурі 95°С.

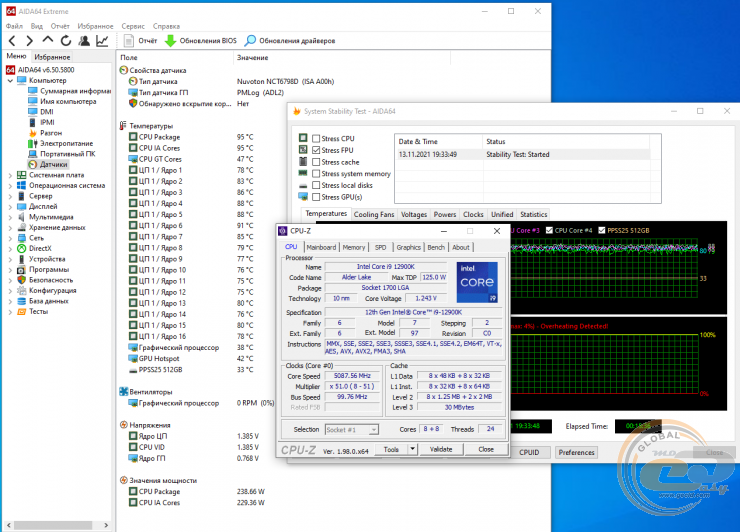

Роботу автоматичного розгону оцінили на основі режиму "AI Optimized". Частота процесора коливалася в межах 4788 - 5087 МГц при напрузі 1243 В. Проблем з перегрівом не було.

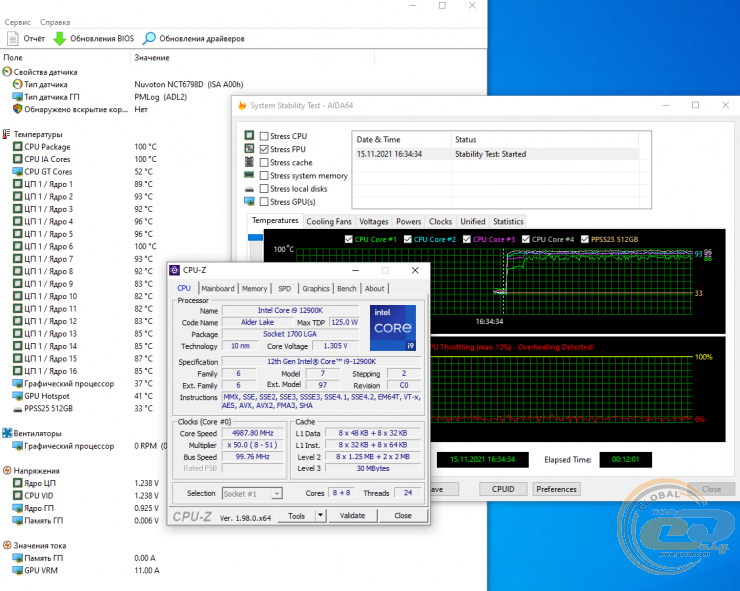

У ручному режимі ми розганяли лише продуктивні ядра. Їх множник підняли до 52, а напруга – до 1,32 В. CPU Loadline Calibration було встановлено на п'ятий рівень, інакше система працювала нестабільно.
У такому режимі під час запуску стрес-тесту тротлінг піднімався до 13%, а процесор знижував частоту до 5 ГГц. Спроби збільшити множник продуктивних ядер до 53 при напрузі 1,35 призводили до нестабільної роботи системи.

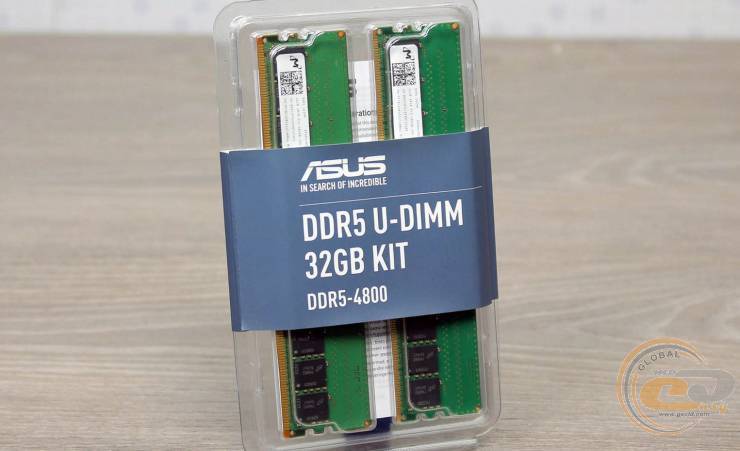

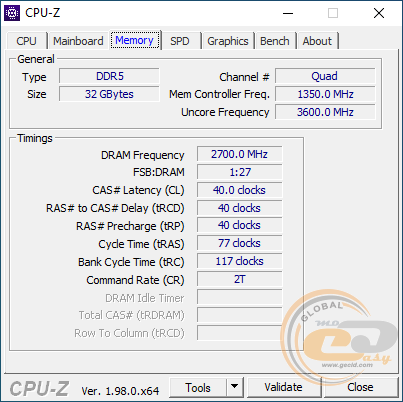

Комплект оперативної пам'яті DDR5-4800 ASUS 90MC0B70-M0EAYO об'ємом 32 ГБ без проблем заробив на частоті 5400 МГц.
Тестування
Для перевірки можливостей материнської плати використовувалося таке обладнання:
Процесор |
Intel Core i9-12900K (Socket LGA1700, 8P + 8E/24T, 125 Вт) |
Кулер |
|
Оперативна пам'ять |
2 x 16 ГБ DDR5-4800 ASUS U-DIMM 32GB KIT 90MC0B70-M0EAYO |
Відеокарта |
PowerColor Radeon RX 6800 XT 16GB GDDR6 Red Dragon |
Накопичувач |
|
Блок живлення |
be quiet! PURE POWER 11 (L11-CM-700W) |

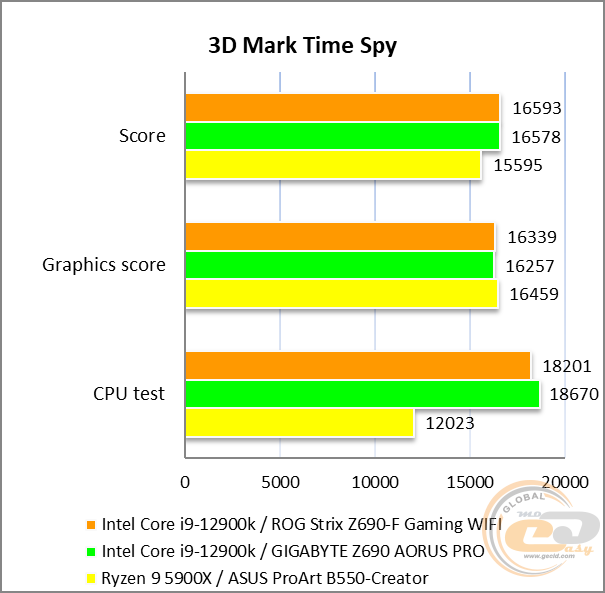

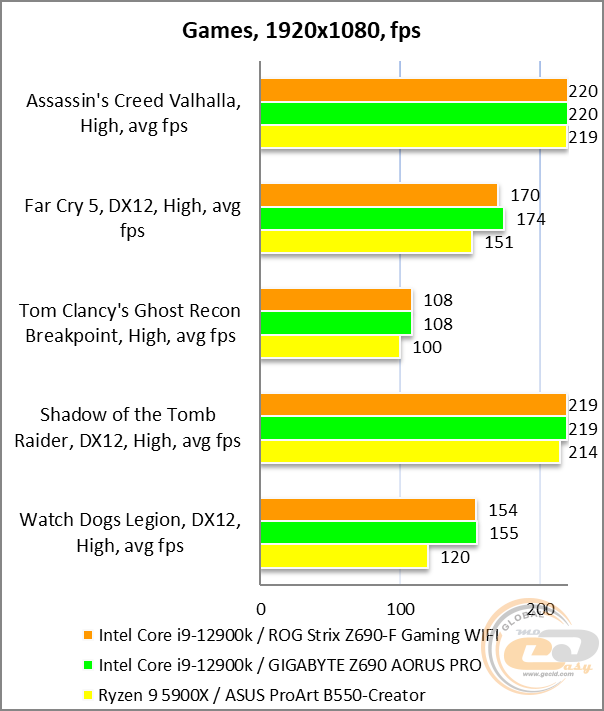

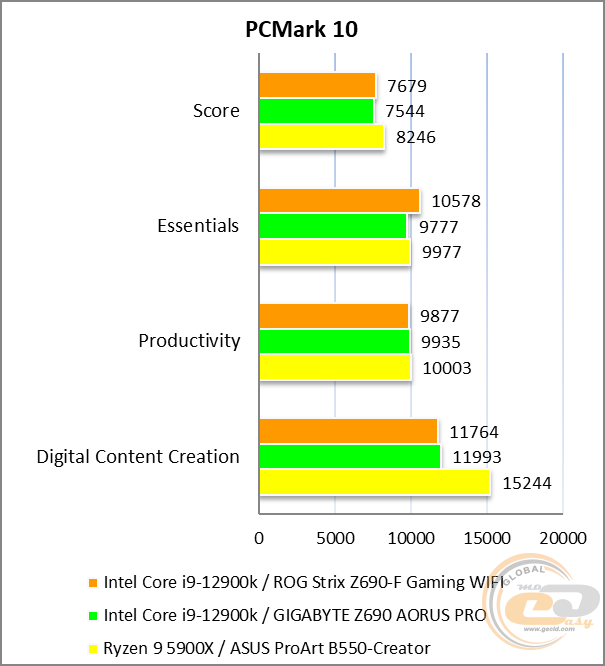

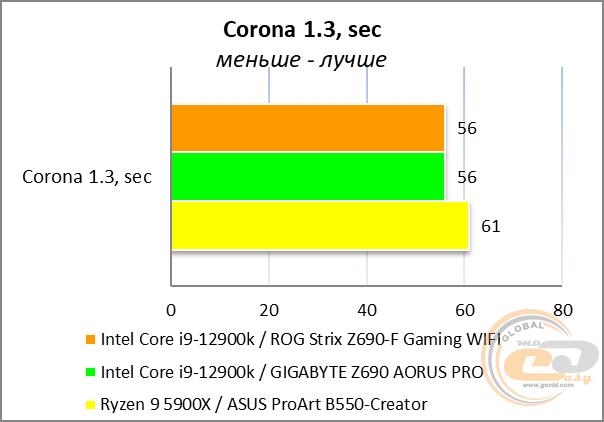

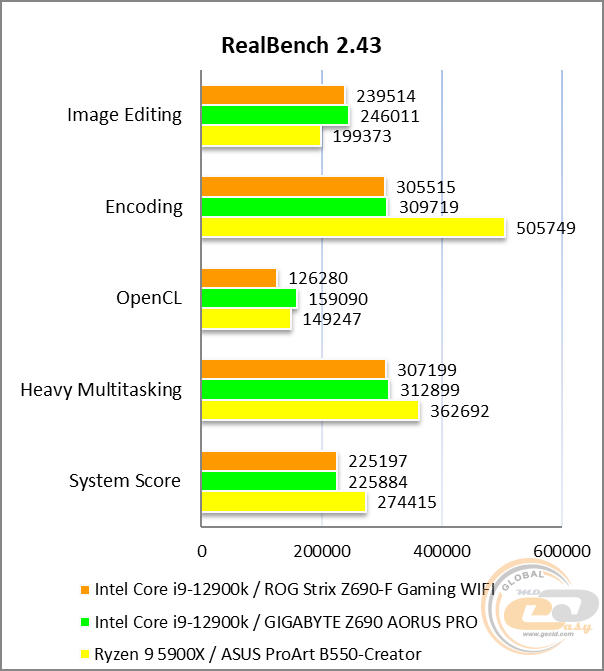

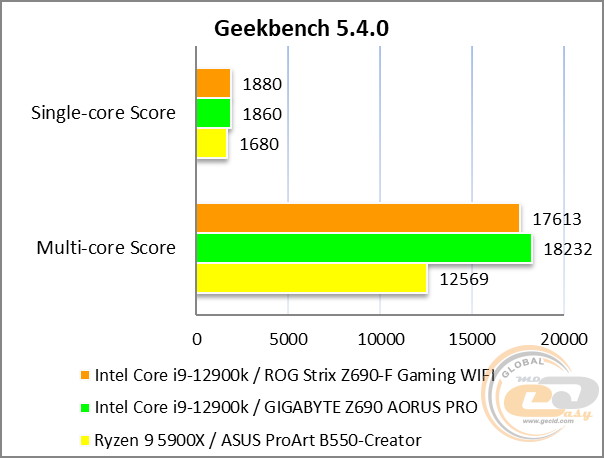

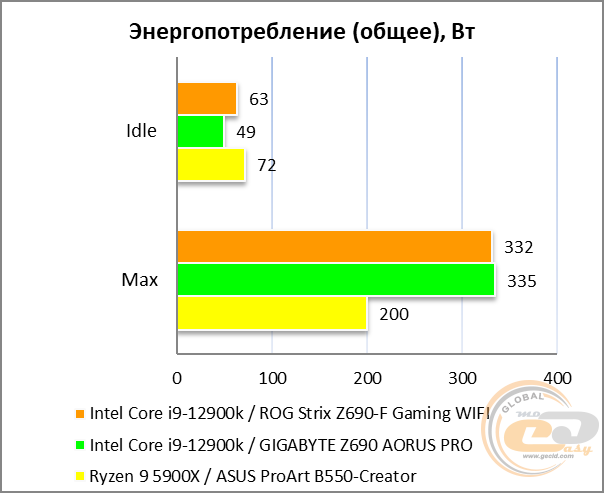

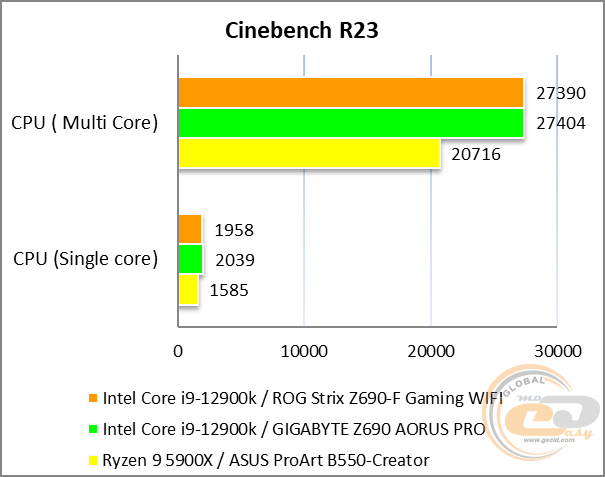

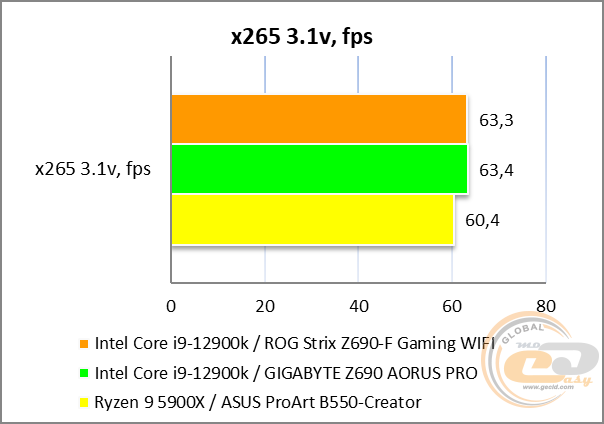

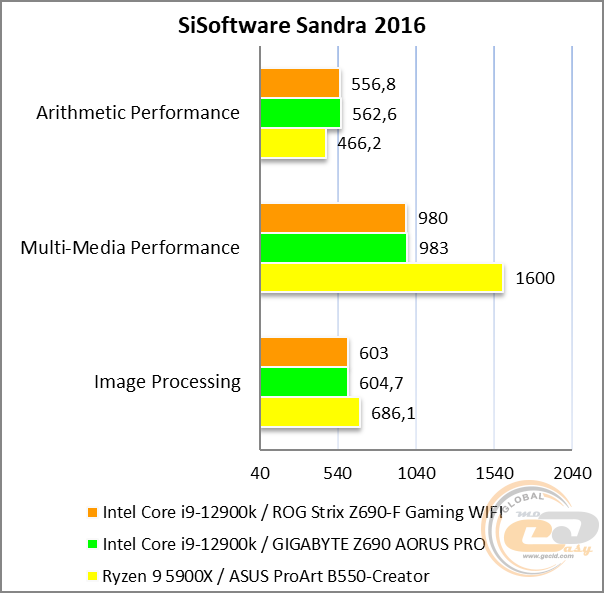

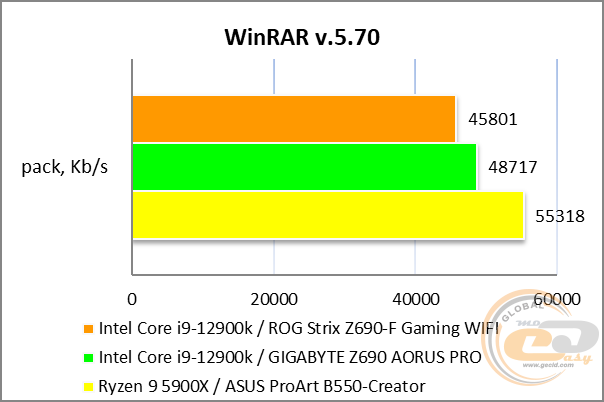

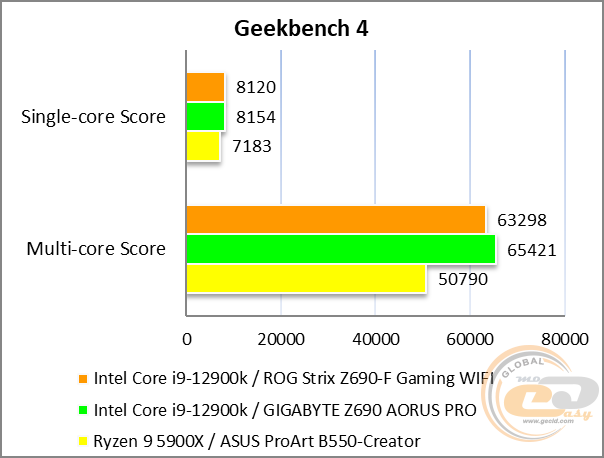

Про порівняння систем на базі Intel Core i9-12900K та Ryzen 9 5900X ми поговорили в огляді материнської плати GIGABYTE Z690 AORUS PRO. Відзначимо, що різниця в роботі Intel Core i9-12900K в парі з моделлю від ASUS в порівнянні з рішенням від GIGABYTE укладається в рамки похибки вимірювання. Це підтверджує використання гарної елементної бази, актуальних функціональних можливостей та вдалої оптимізації налаштувань BIOS в обох платах.
Тестування звукового тракту на основі кодеку Realtek ALC4082
Звіт про тестування у RightMark Audio Analyzer
Режим роботи 16-bit, 44,1 kHz
Нерівномірність АЧХ (в діапазоні 40 Гц - 15 кГц), дБ |
+0.02, -0.18 |
Дуже добре |
Рівень шуму, дБ (А) |
-100.1 |
Відмінно |
Динамічний діапазон, дБ (А) |
100.0 |
Відмінно |
Гармонічні спотворення, % |
0.00139 |
Відмінно |
Гармонічні спотворення + шум, дБ(A) |
-87.6 |
Добре |
Інтермодуляційні спотворення + шум, % |
0.00559 |
Відмінно |
Взаємопроникнення каналів, дБ |
-88.0 |
Відмінно |
Інтермодуляція на 10 кГц, % |
0.00580 |
Відмінно |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (в діапазоні 40 Гц - 15 кГц), дБ |
+0.02, -0.18 |
Дуже добре |
Рівень шуму, дБ (А) |
-111.3 |
Відмінно |
Динамічний діапазон, дБ (А) |
114.0 |
Відмінно |
Гармонічні спотворення, % |
0.00126 |
Відмінно |
Гармонічні спотворення + шум, дБ(A) |
-91.3 |
Дуже добре |
Інтермодуляційні спотворення + шум, % |
0.00350 |
Відмінно |
Взаємопроникнення каналів, дБ |
-94.3 |
Відмінно |
Інтермодуляція на 10 кГц, % |
0.00344 |
Відмінно |
Загальна оцінка |
|
Дуже добре |
Звукову підсистему топових моделей ASUS можна сміливо віднести до найкращих у сегменті. Її можливостей більш ніж достатньо для повсякденної експлуатації: комфортного перегляду відео та прослуховування музики у гарних навушниках.
Підсумок

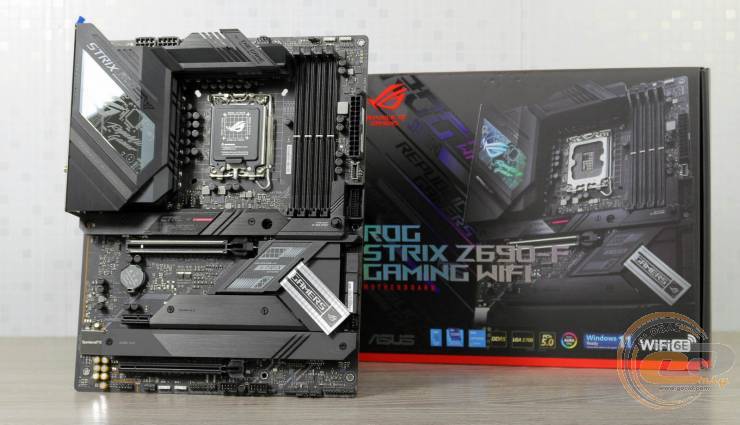

Материнська плата ASUS ROG STRIX Z690-F GAMING WIFI на даний момент є одним із топових рішень у лінійці ROG STRIX і вже доступна у продажі за ціною близько $592 в офіційному роздробі.
Новинка пропонує всі актуальні інтерфейси, покращену аудіопідсистему флагманського рівня, LED-підсвічування та колодки для світлодіодних стрічок, можливість моніторингу роботи контуру СВО та чотири слоти для накопичувачів M.2. Також виділимо підтримку бездротових інтерфейсів Intel Wi-Fi 6E і Bluetooth 5.2, гарну комплектацію, радіатори для всіх чотирьох M.2, приємний дизайн, технологію Two-Way AI Noise-Cancelation для усунення шумів при голосовому зв'язку, цікавий підхід до відкриття засувки слота відеокарти та наявність отворів кріплення під системи охолодження для попередніх сокетів.
З особливостей, крім високого цінника, відзначимо одне обмеження одночасної роботі інтерфейсів дискової підсистеми, про яку ми говорили вище.
У результаті ASUS ROG STRIX Z690-F GAMING WIFI порадує вас шикарним оснащенням та багатими можливостями, якщо ви хочете зібрати топову ігрову систему на платформі Socket LGA1700.
Переваги:
- 16+1-фазна підсистема живлення та якісна елементна база;
- ефективне охолодження;
- кнопка для відкриття засувки слота PCI Express 5.0 x16;
- отвори для кріплення СО під Socket LGA1200/LGA115x;
- підтримка чотирьох слотів M.2 Socket 3 із радіаторами;
- велика кількість портів USB;
- LED-підсвічування та чотири колодки для світлодіодних стрічок;
- аудіопідсистема на основі кодека Realtek ALC4082;
- підтримка технології Two-Way AI Noise-Cancelation для усунення шумів під час голосового зв'язку;
- добрий набір портів на інтерфейсній панелі;
- відмінна комплектація;
- зручне скидання CMOS та оновлення прошивки BIOS за допомогою відповідних кнопок;
- підтримка низки корисних фірмових технологій та утиліт;
- приємний дизайн.
Особливості:
- обмеження одночасної роботи деяких інтерфейсів дискової підсистеми.
Автор: Костянтин Шорохов
Переклад: Лілія Масюк
Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.
