Огляд материнської плати ASUS ROG STRIX Z690-F GAMING WIFI: все і одразу

19-11-2021

Якщо ви уважно стежите за новинками в індустрії, то чудово знаєте, що на початку листопада стартував продаж 12-го покоління десктопних процесорів Intel Core (Alder Lake-S) і материнських плат на новому флагманському чіпсеті Intel Z690. З ключовими його особливостями ви можете ознайомитись у огляді плати GIGABYTE Z690 AORUS PRO. Тут же ми коротко нагадаємо про найважливіші.

ASUS ROG STRIX Z690-F GAMING WIFI

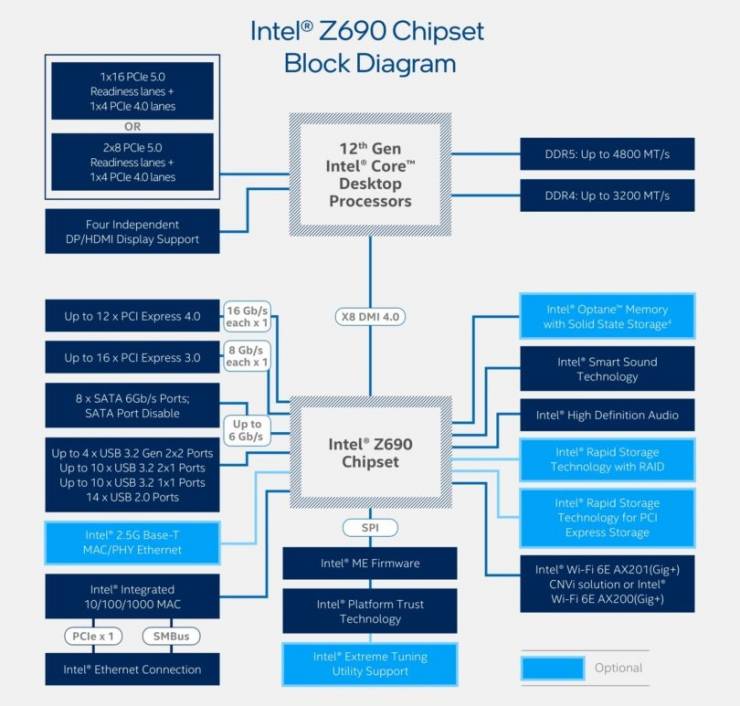

Насамперед виділимо перехід восьми ліній для зв'язку процесора та чіпсету зі стандарту DMI 3.0 на DMI 4.0, що дозволило подвоїти пропускну здатність. Чіпсетних ліній PCIe стало на чотири більше і тепер вони розділені за двома стандартами: 12 PCIe 4.0 та 16 PCIe 3.0. Процесорних ліній PCIe залишилося 20, проте під відеокарту тепер виділяється 16 ліній стандарту PCIe 5.0, а під M.2 SSD - як і раніше 4 PCIe 4.0. Ще одним важливим нововведенням стала підтримка DDR5 (хоч це й не стосується чіпсету безпосередньо) та бездротового стандарту Wi-Fi 6E.

ASUS ROG STRIX Z690-F GAMING WIFI

А тепер продовжимо знайомитися з новинками на базі Intel Z690 та поговоримо про материнську плату ASUS ROG STRIX Z690-F GAMING WIFI. Спочатку поглянемо на її властивості.

Специфікація

Модель

ASUS ROG STRIX Z690-F GAMING WIFI

Чіпсет

Intel Z690

Процесорний роз'єм

Socket LGA1700

Підтримувані процесори

Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron 12-го поколінь для платформи Socket LGA1700

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті з частотою до DDR5-6400 МГц

Слоти розширення

1 x PCI Express 5.0 x16

1 x PCI Express 3.0 x16 (х4)

1 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242 – 22110; PCIe 4.0 x4) (M2_1)

1 x M.2 Socket 3 (M.2 2242 – 2280; PCIe 4.0 x4) (M2_2)

1 x M.2 Socket 3 (M.2 2242 – 22110; PCIe 4.0 x4) (M2_3)

1 x M.2 Socket 3 (M.2 2242 – 2280; SATA та PCIe 4.0 x4) (M2_4)

6 x SATA 6 Гбіт/с

SATA RAID 0/1/5/10

NVMe RAID 0/1/5

LAN

1 x Intel I225-V (10/100/1000/2500 Мбіт/с)

Wi-Fi

Intel Wi-Fi 6E (802.11a/b/g/n/ac/ax)

Bluetooth

Bluetooth 5.2

Звукова підсистема

8-канальний Realtek ALC4080 з дизайном ROG SupremeFX

Живлення

1 х 24-контактний роз'єм живлення ATX

2 x 8-контактні роз'ємів живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

1 х роз'єм підключення водоблока СВО (4-контактний)

5 x роз'ємів підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x USB 3.2 Gen 2x2 Type-C

1 x USB 3.2 Gen 2 Type-C

2 x USB 3.2 Gen 2 Type-A

4 x USB 3.2 Gen 1 Type-A

2 x USB 2.0 Type-A

1 x HDMI

1 x DisplayPort

1 x RJ-45

5 x аудіопортів

1 x Optical S/PDIF out

1 х кнопка «USB BIOS Flashback»

1 х кнопка «Сброс CMOS»

Внутрішні порти I/O

1 x USB 3.2 Gen 2x2 Type-C

1 x USB 3.2 Gen 1

2 x USB 2.0

1 x Thunderbolt

1 x TPM

BIOS

1 x 256 Mбіт Flash ROM AMI UEFI BIOS

Форм-фактор

ATX (305 x 244 мм)

Сайт виробника

ASUS

Нові версії BIOS та драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS ROG STRIX Z690-F GAMING WIFI ASUS ROG STRIX Z690-F GAMING WIFI

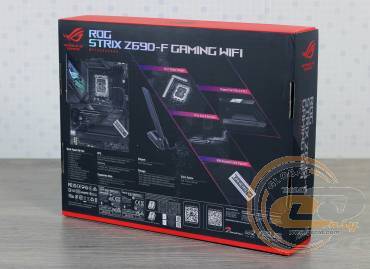

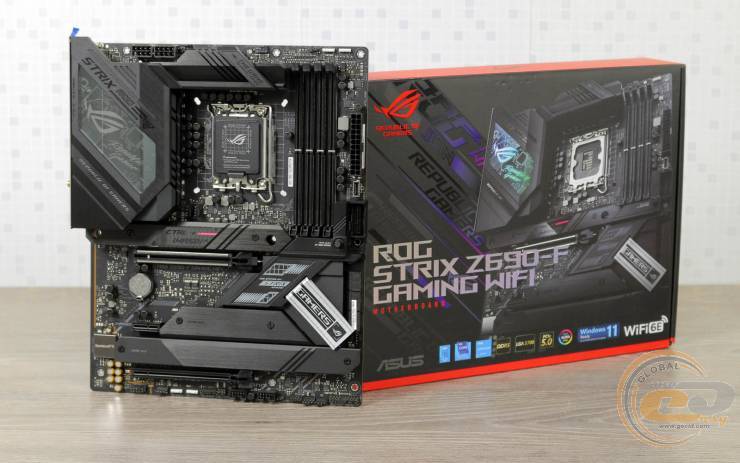

Материнська плата постачається в барвистій картонній коробці, оформленій переважно у чорно-червоних тонах. На її боковинах можна знайти технічні характеристики та опис деяких цікавих рис новинки.

ASUS ROG STRIX Z690-F GAMING WIFI

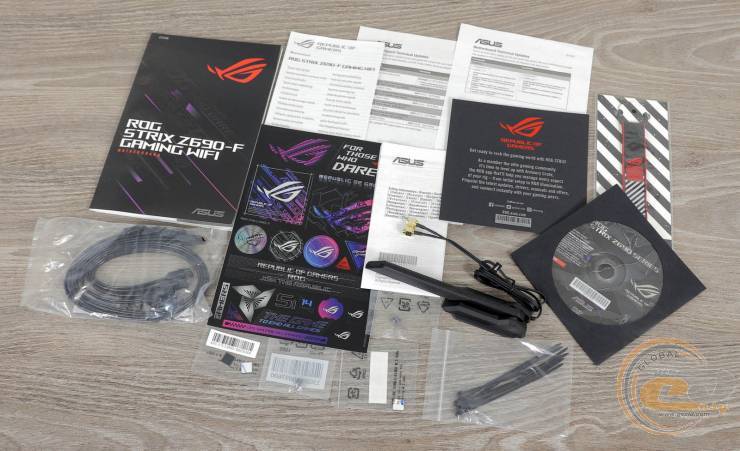

Комплект постачання містить:

  • диск із ПЗ;
  • набір паперової документації;
  • чотири SATA-шлейфи;
  • гвинти для кріплення M.2-накопичувачів;
  • набір маркувальних наклейок;
  • набір наклейок ROG;
  • брелок;
  • комбіновану антену бездротових інтерфейсів;
  • набір стяжок.

Дизайн та особливості плати

ASUS ROG STRIX Z690-F GAMING WIFI

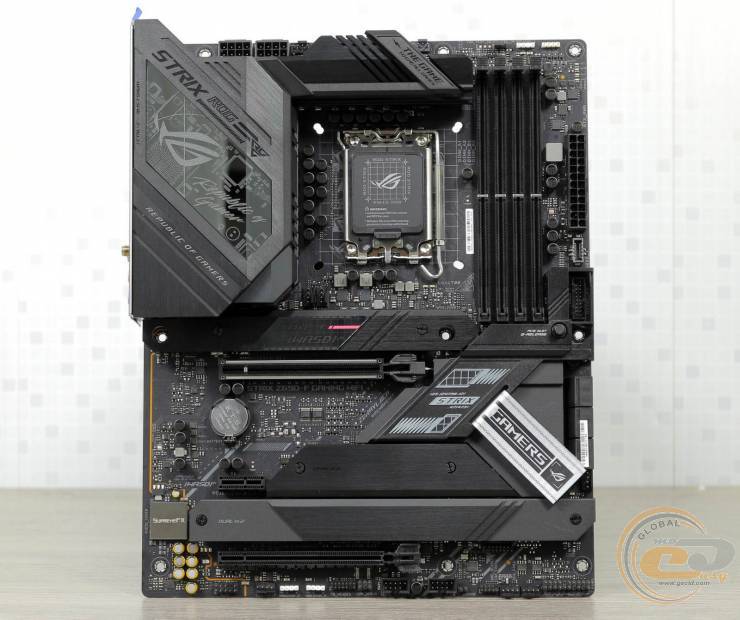

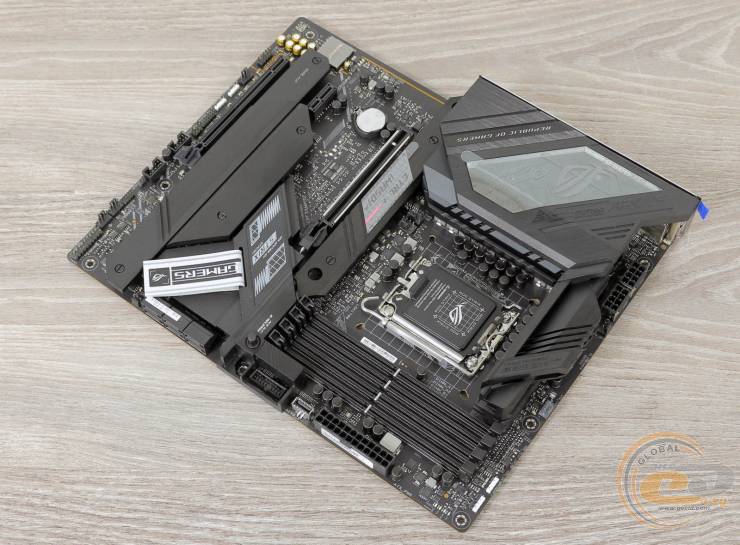

На перший погляд може здатись, що ASUS ROG STRIX Z690-F GAMING WIFI – це типовий представник лінійки ROG STRIX зразка останніх років. Однак це не зовсім так, оскільки у ній є кілька цікавих нововведень.

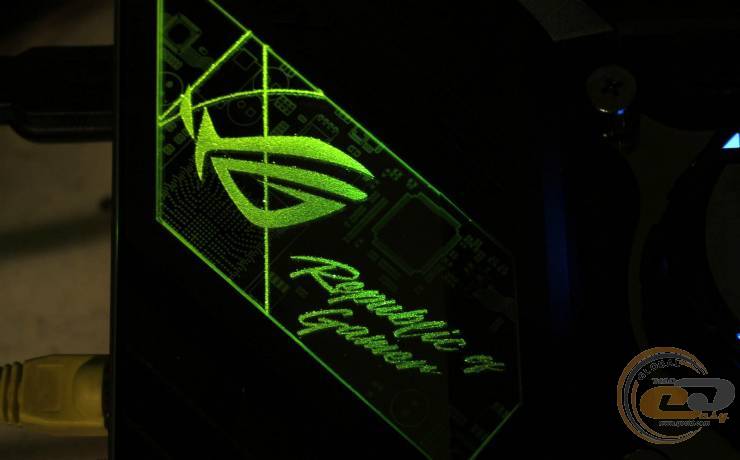

У дизайні кожуха над інтерфейсною панеллю з'явилася прозора вставка, під якою видно друковану плату. Це елемент декору, як свого часу було популярним у виробників смартфонів. Вони робили прозору задню панель, під якою був муляж друкованої плати для краси.

ASUS ROG STRIX Z690-F GAMING WIFI

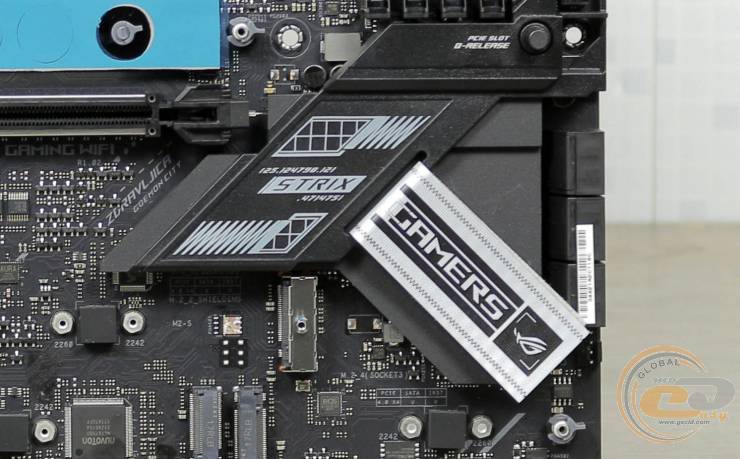

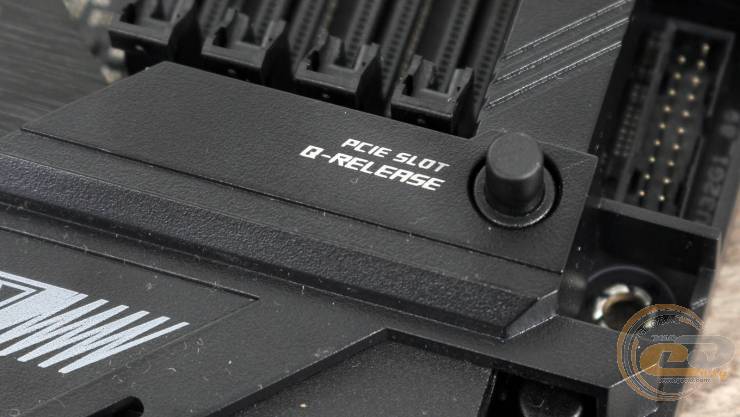

Ще однією цікавою особливістю є механізм звільнення відеокарти із верхнього слота PCI Express. Від засувки слота йде спеціальний тросик до кнопки на правій боковині друкованої плати, натискання на яку дозволяє витягти відеокарту.

Також відзначимо встановлену заглушку інтерфейсної панелі, тканинну стрічку з липучкою над чіпсетним радіатором, яку можна використовувати як стяжку для дротів, так і радіатори для чотирьох слотів M.2.

ASUS ROG STRIX Z690-F GAMING WIFI

LED-підсвічування ASUS AURA Sync у даної моделі є тільки на кожусі над інтерфейсною панеллю. Також є і чотири колодки для світлодіодних стрічок.

ASUS ROG STRIX Z690-F GAMING WIFI

У плані компонування та зручності збірки системи жодних претензій у нас не виникло. Добре, що DIMM-слоти обладнані засувками тільки з одного боку, а більшість портів і роз'ємів розташовані на комфортному віддаленні один від одного. Навколо процесорного роз'єму отвори кріплення здвоєні, тому без проблем можна ставити кулери для попередніх сокетів.

ASUS ROG STRIX Z690-F GAMING WIFI

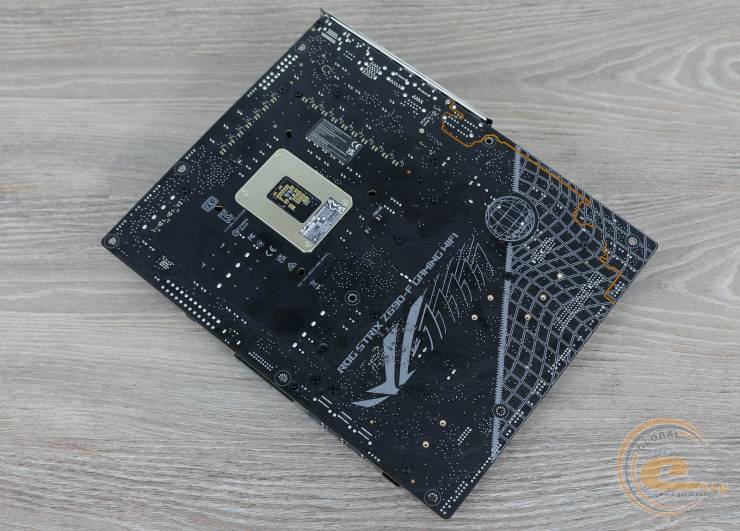

На звороті знаходиться стандартна опорна пластина процесорного роз'єму та гвинти кріплення всіх компонентів системи охолодження.

ASUS ROG STRIX Z690-F GAMING WIFI

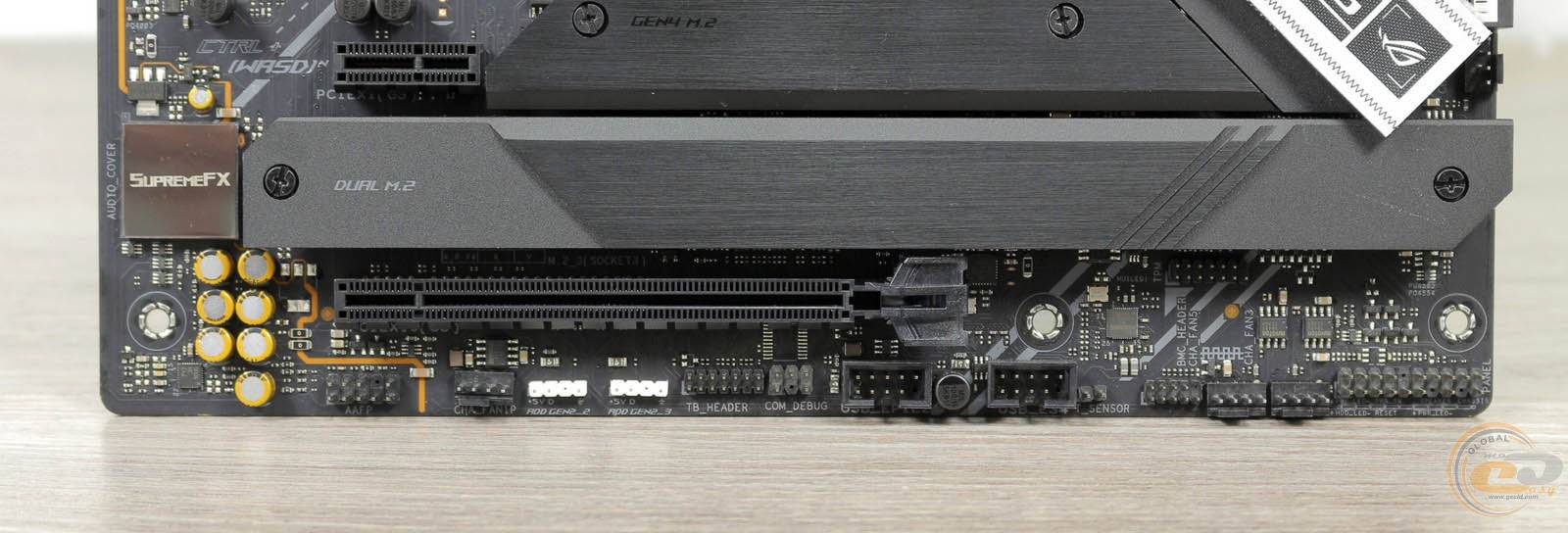

У нижній частині друкованої плати розташовані такі елементи: колодка підключення аудіороз'ємів фронтальної панелі, колодки підключення світлодіодних стрічок, роз'єм підключення системних вентиляторів, колодка підключення фронтальної панелі та роз'єм температурного датчика. Додатково відзначимо дві колодки активації портів USB 2.0. Усього на платі силами чіпсету реалізовано підтримку шести портів USB 2.0: чотирьох внутрішніх та двох зовнішніх.

ASUS ROG STRIX Z690-F GAMING WIFI

ASUS ROG STRIX Z690-F GAMING WIFI

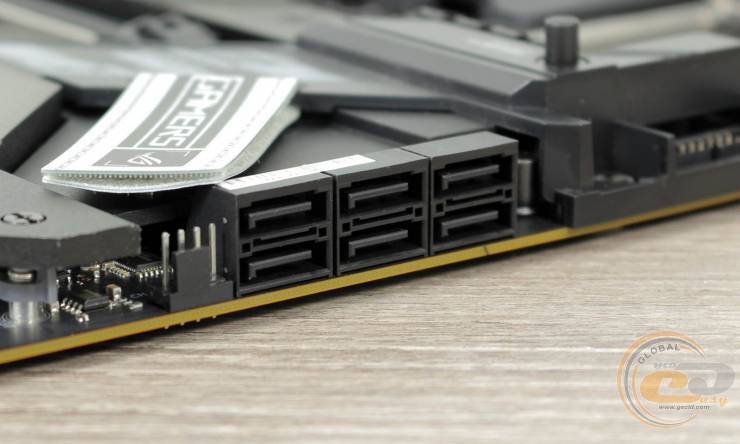

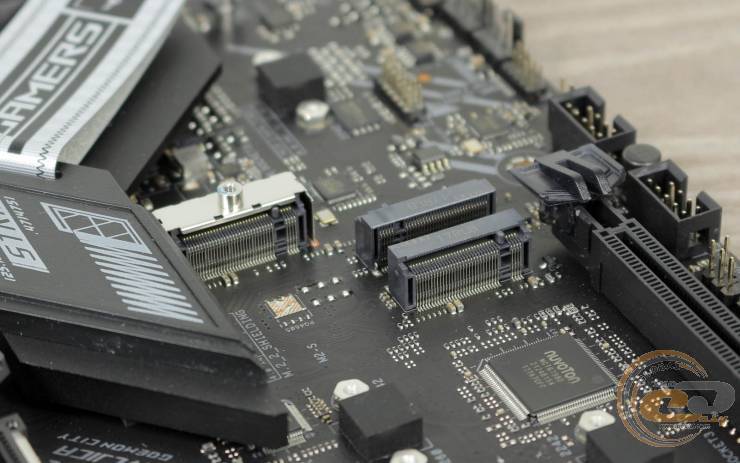

Можливості організації дискової підсистеми представлені чотирма інтерфейсами M.2 та шістьма портами SATA 6 Гбіт/с. Якщо встановити SATA-накопичувач до слоту M.2_4, то порт SATA6G_2 буде недоступним.

ASUS ROG STRIX Z690-F GAMING WIFI

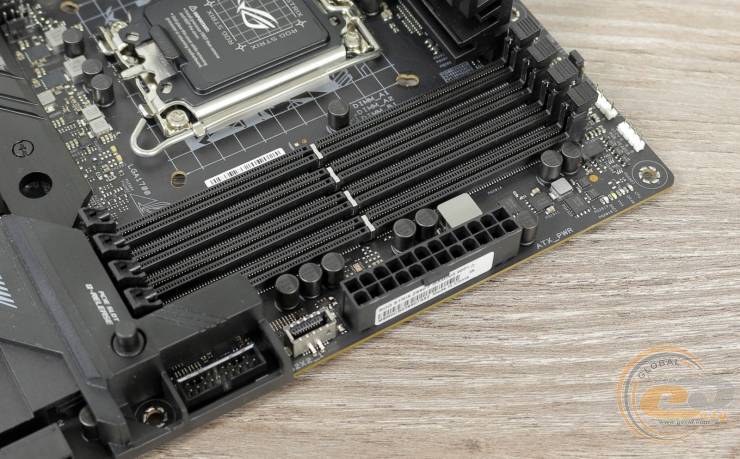

Системну плату оснащено чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR5. Підтримуються планки, що працюють на частотах до 6400 МГц у розгоні. Максимальний обсяг пам'яті може сягати 128 ГБ.

Поруч знаходяться дві колодки для підключення виносних панелей із портами USB 3.2 Gen 1 та USB 3.2 Gen 2x2 Type-C.

ASUS ROG STRIX Z690-F GAMING WIFI

ASUS ROG STRIX Z690-F GAMING WIFI

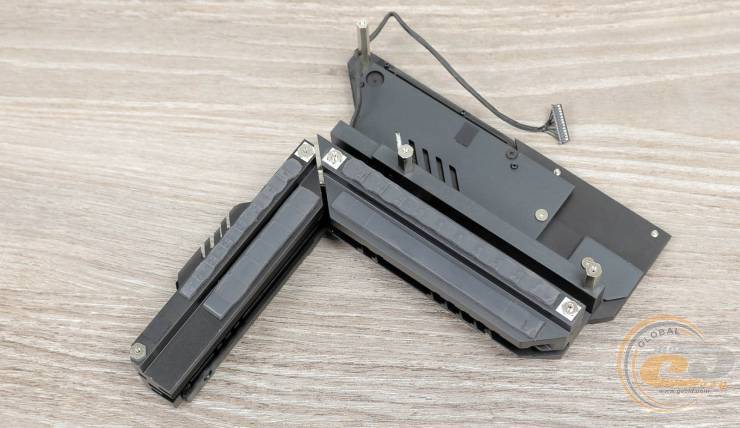

Система охолодження складається із трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z690, а два інших накривають елементи підсистеми живлення процесора. У процесі тестування було зафіксовано такі температурні показники:

  • радіатор охолодження чіпсету - 49°C;
  • верхній радіатор охолодження елементів підсистеми живлення процесора - 64°C;
  • бічний радіатор охолодження елементів підсистеми живлення процесора - 56°C;
  • дроселі (температура гарячих) – 71°C.

Вимірювання температур проводилося на відкритому стенді зі встановленим водяним охолодженням процесора. Радіатор СВО знаходився поза корпусом і ніяк не впливав на температуру компонентів.

ASUS ROG STRIX Z690-F GAMING WIFI

ASUS ROG STRIX Z690-F GAMING WIFI

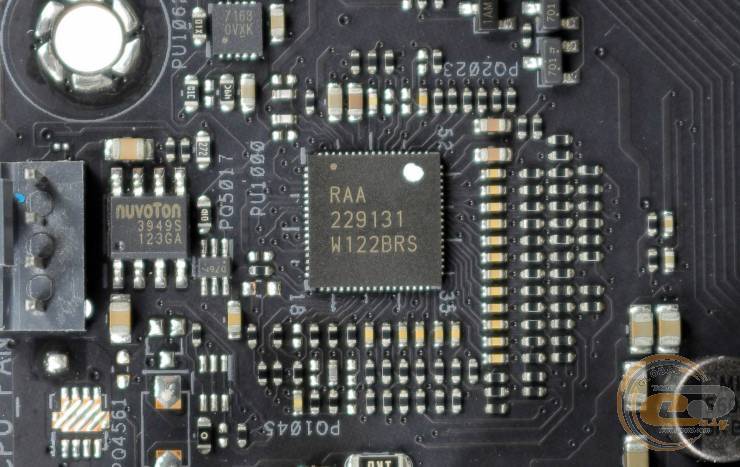

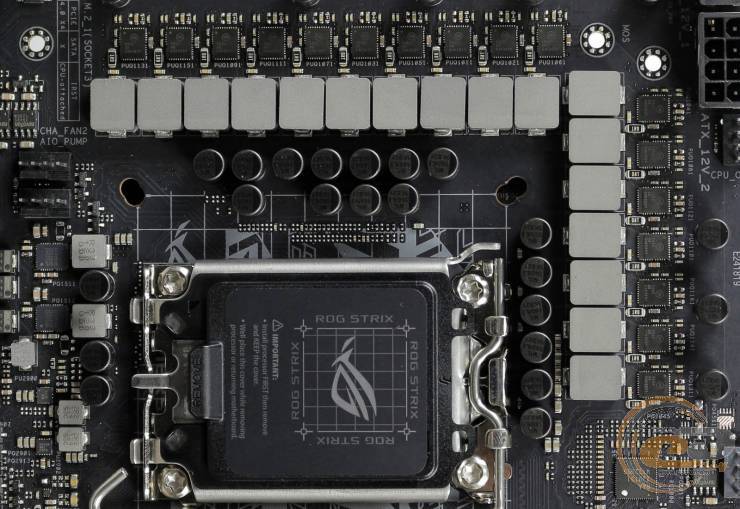

Живлення процесора здійснюється за 16+1-фазною схемою для обчислювальних ядер та додаткових вузлів. Елементна база містить твердотільні конденсатори, феритові дроселі і мікросхеми ON5062, здатні витримувати струм силою до 70 А. Сам перетворювач заснований на цифровому ШИМ-контролері RAA 229131.

ASUS ROG STRIX Z690-F GAMING WIFI

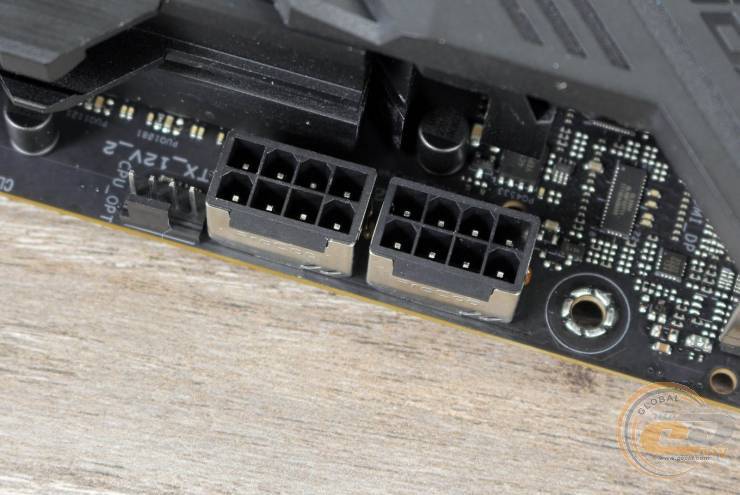

Живлення процесора реалізовано на базі двох 8-контактних роз'ємів ATX12V.

ASUS ROG STRIX Z690-F GAMING WIFI

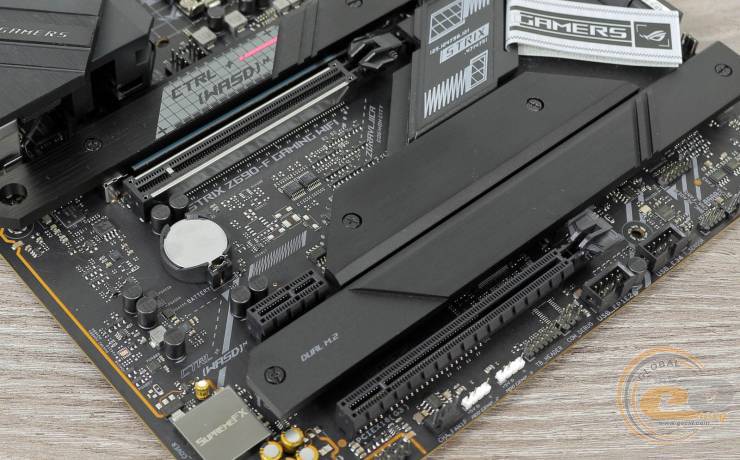

Для розширення функціональності материнської плати ASUS ROG STRIX Z690-F GAMING WIFI є три слоти:

  1. PCI Express 5.0 x16;
  2. PCI Express 3.0 x1
  3. PCI Express 3.0 x16 (у режимі х4).

Будь-які обмеження щодо одночасної роботи слотів розширення відсутні.
