Огляд і тестування материнської плати ROG STRIX Z370-G GAMING: потужність в мініатюрі
22-02-2018
З моменту анонса і старту продажів процесорів Intel Core восьмого покоління пройшло вже досить багато часу, проте з вибором материнської плати все ще може виникати ряд проблем. У першу чергу мова стосується ціни і відсутність доступних чіпсетів, але також труднощі спостерігаються з доступністю компактних форм-факторів. Наприклад, в асортименті компанії ASUS на поточний момент ми змогли виявити тільки одне microATX-рішення в двох модифікаціях, яке до того ж відноситься до недешевої серії ROG STRIX.
І якщо раніше ми вже встигли оцінити можливості версії ROG STRIX Z370-G GAMING (Wi-Fi AC), то зараз розглянемо трохи більш доступний варіант ROG STRIX Z370-G GAMING. Перша обійдеться вам у $ 226, а за другу просять в середньому $ 208. Різниця ж полягає лише в модулі бездротових інтерфейсів.
Специфікація
Модель |
ROG STRIX Z370-G GAMING |
Чіпсет |
Intel Z370 |
Процесорний роз'єм |
Socket LGA1151 |
Підтримка процесорів |
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого покоління для платформи Socket LGA1151 |
Підтримка пам'яті |
4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-4000 МГц |
Слоти розширення |
2 x PCI Express 3.0 x16 (x16 / x8+x8) 2 x PCI Express 3.0 x1 |
Дискова підсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; SATA и PCIe 3.0 x4) 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 3.0 x4) 6 x SATA 6 Гбіт/с Intel Optane Memory Ready RAID 0, RAID 1, RAID 5, RAID 10 |
LAN |
1 x Intel WGI219V (10/100/1000 Мбіт/с) |
Звукова підсистема |
8-канальна з дизайном ROG SupremeFX |
Живлення |
1 х 24-контактний роз'єм живлення ATX 1 x 8-контактний роз'єм живлення ATX12V |
Вентилятори |
2 x роз'єми вентиляторів CPU (4-контактні) 1 х роз'єм підключення водоблоку СВО (4-контактні) 2 x роз'єми підключення системних вентиляторів (4-контактні) |
Охолодження |
Алюмінієвий радіатор на чіпсеті |
Зовнішні порти I/O |
1 x PS/2 Combo 1 x HDMI 1 x DisplayPort 1 x RJ45 2 x USB 2.0 4 x USB 3.1 Gen 1 2 х USB 3.1 Gen 2 Type-A 1 x Optical S/PDIF out 5 x аудіопортів |
Внутрішні порти I/O |
1 x USB 3.1 Gen 1 2 x USB 2.0 |
BIOS |
128 Mбіт Flash ROM UEFI AMI BIOS PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0 |
Форм-фактор |
microATX 244 x 244 мм |
Сайт виробника |
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки |
Упаковка і комплектація
Материнська плата поставляється в традиційній для лінійки ROG STRIX картонній упаковці, оформленій переважно в темних тонах, яка відрізняється хорошим інформаційним наповненням.
У коробці ми виявили наступний набір аксесуарів:
- диск з ПО;
- набір паперової документації;
- заглушку інтерфейсної панелі;
- чотири SATA-шлейфи;
- інструмент ASUS CPU Installation Tool для швидкої і коректної установки процесора;
- місток 2-Way NVIDIA SLI;
- набір маркувальних наклейок для кабелів;
- кронштейн вертикального кріплення накопичувача M.2;
- набір гвинтиків для кріплення M.2-накопичувача;
- дверний хенгер;
- комплект стяжок для кабелів.
Дизайн і особливості плати

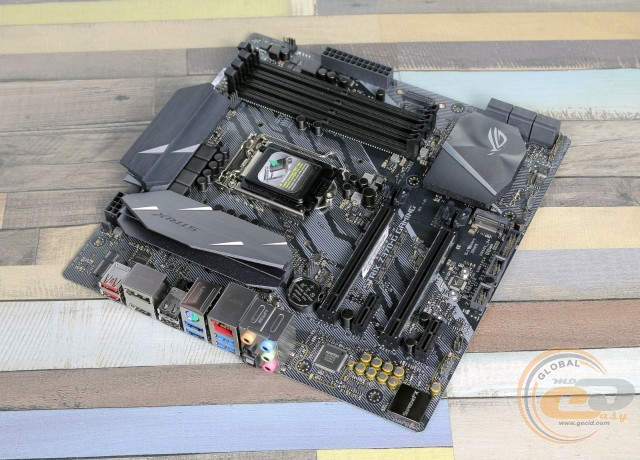

Одного погляду на новинку досить, щоб визначити її приналежність до лінійки ROG STRIX. В очі відразу впадають радіатори характерної форми і вже став звичним дизайн друкованої плати чорного кольору з білим візерунком. Цей стиль уже не володіє колишньою оригінальністю, але все ще залишається гідним і вельми привабливим варіантом оформлення.
Також в наявності система LED-підсвічування ASUS AURA Sync, яка в даному випадку складається із вбудованих в чіпсетний радіатор світлодіодів. Ви зможете синхронізувати її роботу з іншими сумісними пристроями.

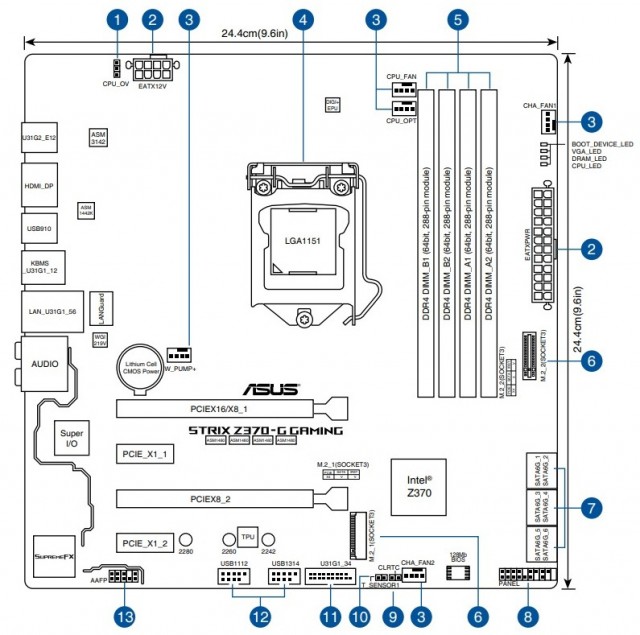

Компонування набортних елементів виконане на вищому рівні, тому ніяких проблем зі складанням системи на основі ROG STRIX Z370-G GAMING у вас не виникне. Єдиним цікавим моментом є вертикальна установка одного з двох накопичувачів M.2, що варто враховувати перед підбором комплектуючих і їх розподілом в компактних системних блоках формату microATX.
Глянувши на зворотну сторону друкованої плати, можна відзначити лише опорну пластину процесорного роз'єму і гвинти кріплення радіаторів системи охолодження.
Велика частина елементів традиційно згрупована в нижній частині материнської плати. Тут ми бачимо колодку підключення аудіо роз'ємів передньої панелі, джампер скидання CMOS, роз'єми підключення температурних датчиків і системного вентилятора, а також колодку підключення фронтальної панелі. Додатково зазначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі силами чіпсета Intel Z370 реалізована підтримка чотирьох внутрішніх і двох зовнішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, то їх також шість: два внутрішніх і чотири зовнішніх.
Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280, M.2 22110) і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній, слот M.2 Socket 3 («M.2_1») ділить пропускну здатність з одним портом SATA 6 Гбіт/с («SATA_1») при установці SATA-накопичувача.
Системна плата ROG STRIX Z370-G GAMING оснащена чотирма DIMM-слотами для установки модулів оперативної пам'яті стандарту DDR4, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або у другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4000 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань. Поруч з DIMM-слотами можна помітити другий інтерфейс M.2 Socket 3 з вертикальною орієнтацією накопичувача.
Система охолодження складається з трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel Z370, у той час як два інших накривають елементи підсистеми живлення процесора. У процесі тестування були зафіксовані наступні температурні показники:
- радіатор охолодження чіпсета - 34,1°C (при розгоні - 34,7°C);
- верхній радіатор охолодження елементів підсистеми живлення процесора - 44,3°C (при розгоні - 55,6°C);
- бічний радіатор охолодження елементів підсистеми живлення процесора - 44,2°C (при розгоні - 53,4°C);
- дроселі - 56,5°C (при розгоні - 72,2°C).
У цілому отримані результати є досить хорошими, але прихильникам поекспериментувати з розгоном усе ж варто подбати про організацію ефективної циркуляції повітря усередині компактного корпусу і особливу увагу приділити температурі дроселів.
Живлення процесора здійснюється по 10-фазній схемі для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400BT. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності, ефективності і стабільності роботи.
Для розширення функціональності материнської плати ROG STRIX Z370-G GAMING є чотири слоти:
- PCI Express 3.0 x16 (у режимі х16 або х8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х8);
- PCI Express 3.0 x1.
Оскільки обидва слоти PCI Express 3.0 x16 з посиленою конструкцією підключені до процесора, то у вас буде можливість організувати графічну підсистему з пари відеокарт за схемою x8+x8. При цьому ви позбудетеся доступу до обох роз'ємів PCI Express 3.0 x1, та й встановити дві відеокарти з більш ніж двохслотовим кулером у вас не вийде. Але ж 2,5-слотова система охолодження у високопродуктивних адаптерів зустрічається досить часто.
Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні два відеовиходи (HDMI і DisplayPort), обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

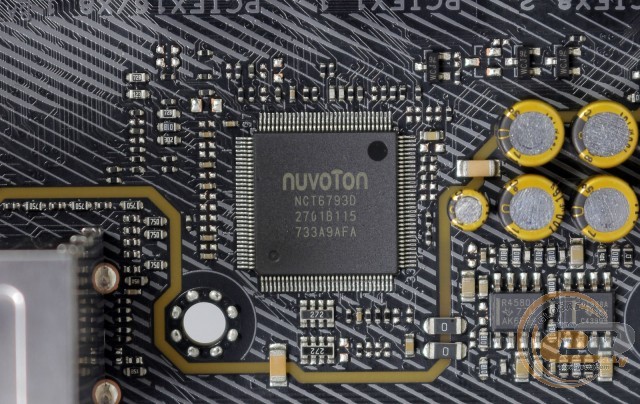

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6793D, яка забезпечує моніторинг і управляє портом PS/2.

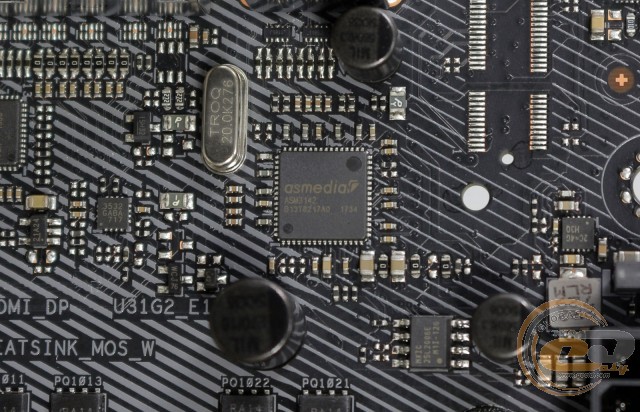

Коректна робота двох портів USB 3.1 Gen 2 забезпечена силами мікросхеми ASMedia ASM3142.

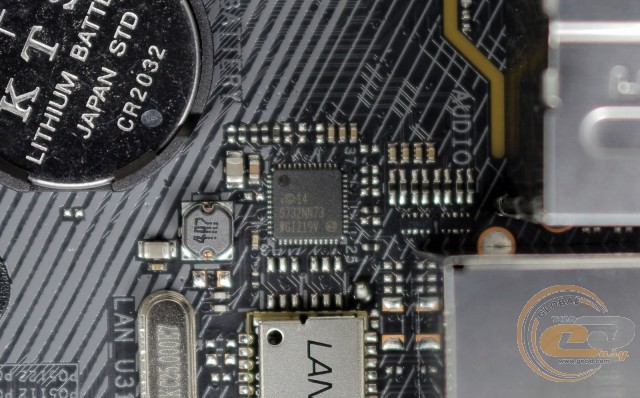

Для підтримки мережних з'єднань служить гігабітний LAN-контролер Intel WGI219V. А за пріоритизацію трафіку відповідає утиліта GameFirst IV.

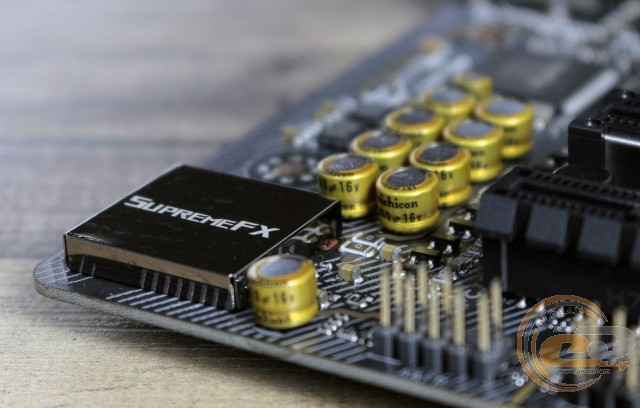

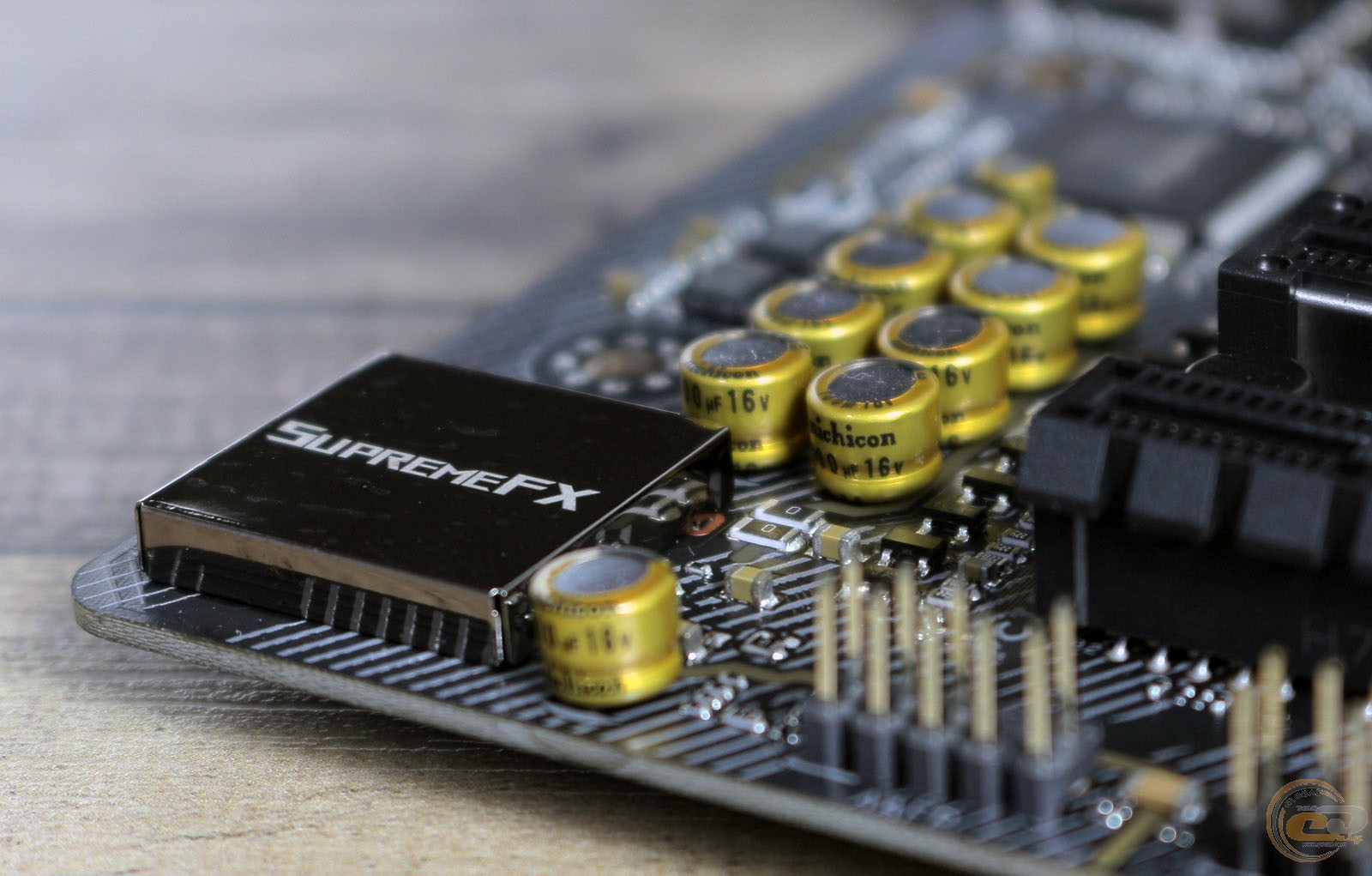

Попередньо аудіокодек Realtek ALC S1220A пропонує підтримку восьмиканального звуку і забезпечує відтворення аудіо з відношенням сигнал/шум на рівні 120дБ і запис звуку з відношенням сигнал/шум - 113дБ. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори Nichicon. Також відзначимо наявність підсилювачів TI R4580I і OPA1688A з підтримкою навушників з опором від 32 до 600 Ом.
На інтерфейсну панель виведені такі порти:
- 1 x HDMI;
- 1 x DisplayPort;
- 1 x PS/2 Combo;
- 1 x RJ45;
- 2 x USB 2.0;
- 4 x USB 3.1 Gen 1;
- 2 х USB 3.1 Gen 2 Type-A;
- 5 x аудіопорти;
- 1 х оптичний S/PDIF Out.
Подібну конфігурацію можна сміливо охарактеризувати як дуже хорошу, проте в даному ціновому діапазоні хотілося б бачити як мінімум один порт формату USB Type-C.
Що ж стосується можливостей організації охолодження, то вони у ROG STRIX Z370-G GAMING досить широкі. У наявності п'ять 4-контактних роз'ємів для підключення вентиляторів, два з яких служать для охолодження центрального процесора, один призначений для підключення водоблоку СВО, у той час як ще два використовуються для системних вертушок.
UEFI BIOS
Тестована новинка використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування, у якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», у якому всі необхідні настройки згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять не тільки оптимально конфігурувати систему, а й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».
Можливості розгону

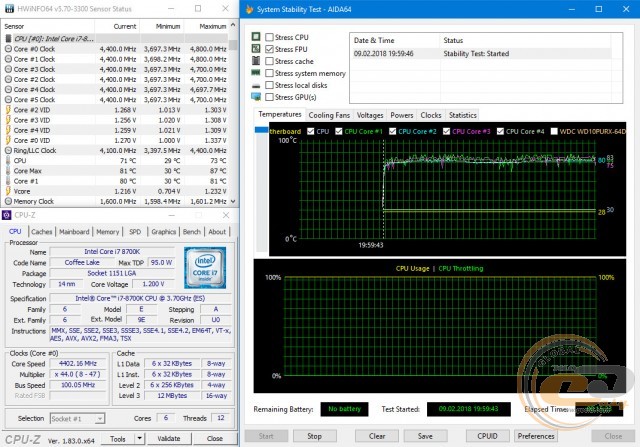

Скориставшись функцією автоматичного розгону в режимі «TPU I», ми отримали частоту процесора Intel Core i7-8700K на рівні 4,4 ГГц при напрузі 1,216В. У стрес-тесті AIDA64 максимальна температура досягала 87°С, але троттлінга не було.

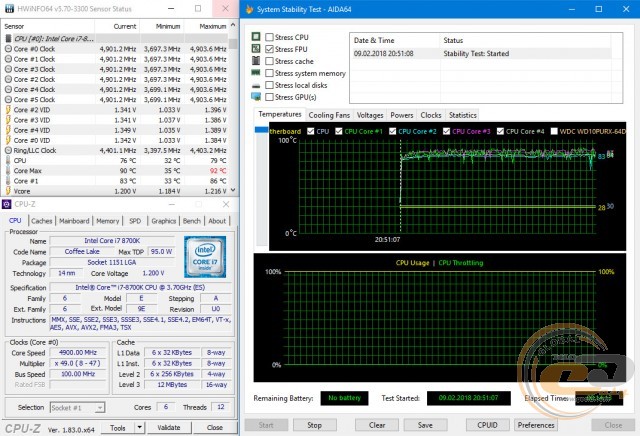

За підсумками ручного розгону робоча частота тестового процесора склала 4900 МГц при напрузі 1,2 В. Для цього в BIOS множник був піднятий до 49, а напруга Vcore - до 1,19 В. Максимальна температура ядер в AIDA64 піднялася до неприємних 92°С, але без будь-яких негативних наслідків. Нагадаємо, що критичним для даного CPU є показник в 100°С.

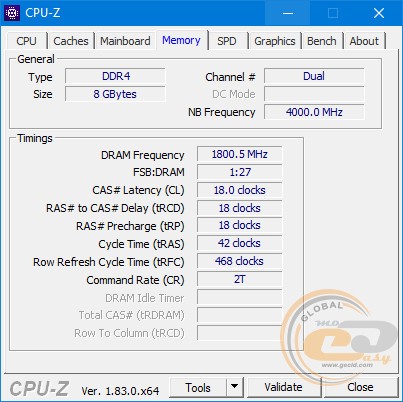

Тестові модулі оперативної пам'яті DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 працювали на швидкості DDR4-3600 МГц.
Тестування
Для перевірки можливостей материнської плати ROG STRIX Z370-G GAMING використовувалося таке обладнання:
Процессор |
Intel Core i7-8700K (Socket LGA1151, 4,7 ГГц, L3 12 МБ) |
Кулер |
Noctua NH-U14S |
Оперативна пам’ять |
2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16 |
Відеокарта |
ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum |
Жорсткий диск |
WD Purple WD10PURX (1 ТБ) |
Оптичний привід |
ASUS DRW-1814BLT SATA |
Блок живлення |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув) |
Монітор |
Philips Brilliance 240P4QPYNS |

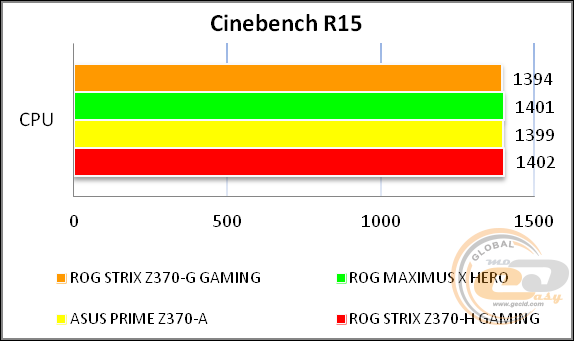

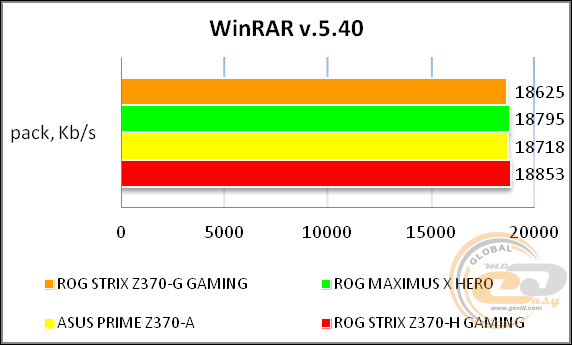

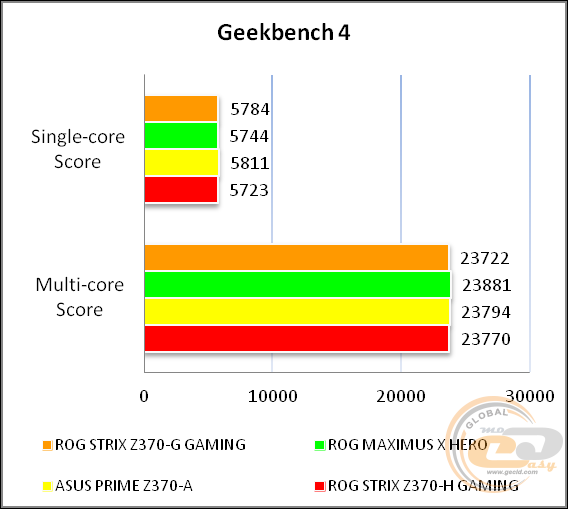

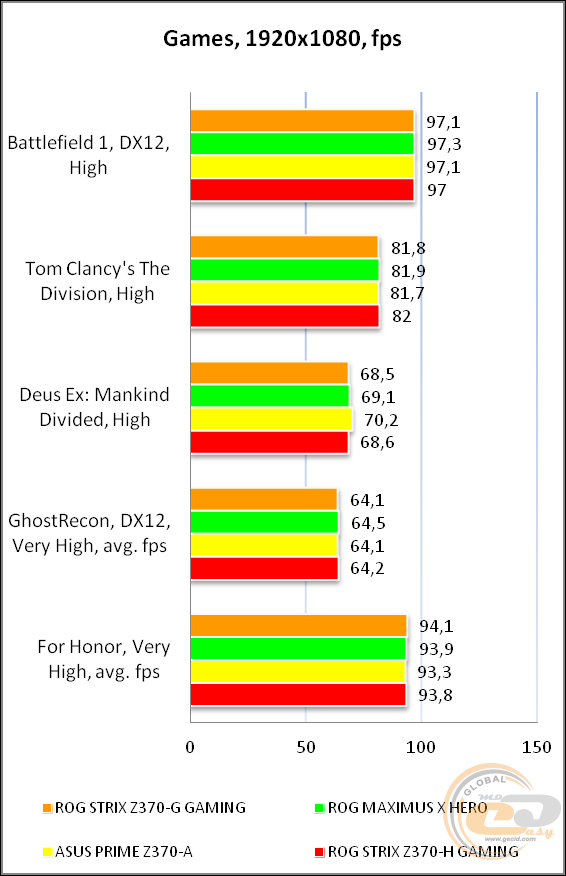

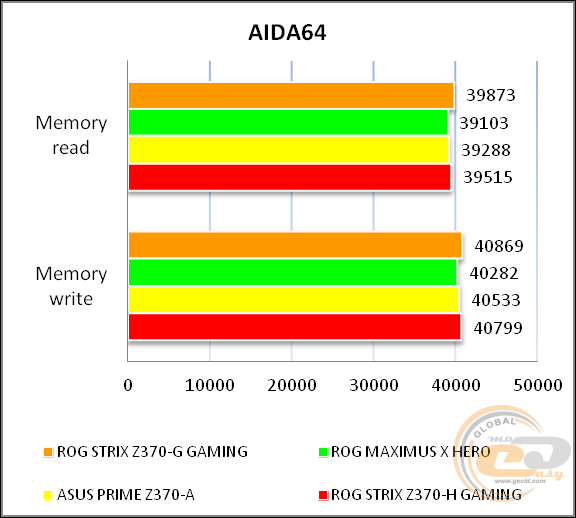

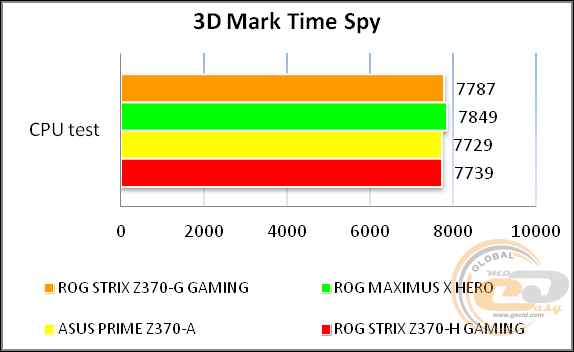

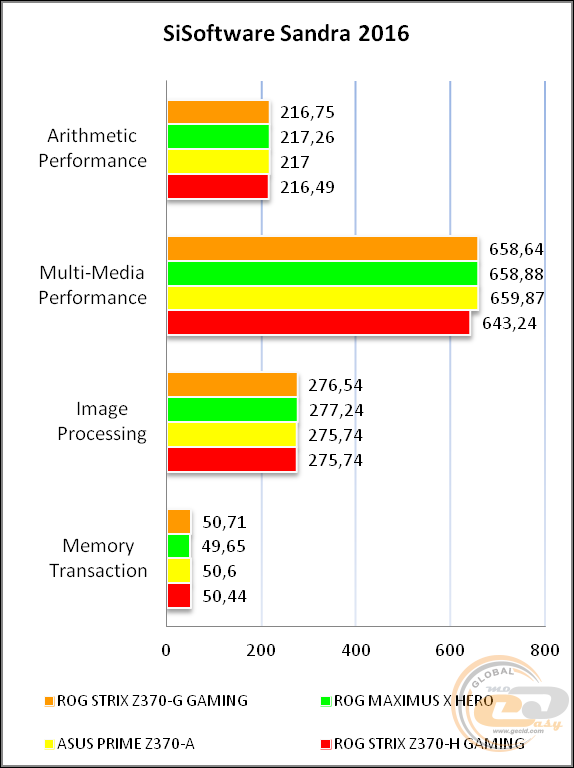

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.
Тестування звукового тракту на основі кодека Realtek ALC S1220A
Звіт про тестування в RightMark Audio Analyzer
Режим роботи 16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.01, -0.06 |
Відмінно |
Рівень шуму, дБ (А) |
-91.4 |
Дуже добре |
Динамічний діапазон, дБ (А) |
91.3 |
Дуже добре |
Гармонійні викривлення, % |
0.0023 |
Відмінно |
Гармонійні викривлення + шум, дБ(A) |
-83.7 |
Добре |
Інтермодуляційні викривлення + шум, % |
0.0085 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-91.2 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.011 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.01, -0.07 |
Відмінно |
Рівень шуму, дБ (А) |
-104.5 |
Відмінно |
Динамічний діапазон, дБ (А) |
109.9 |
Відмінно |
Гармонійні викривлення, % |
0.0016 |
Відмінно |
Гармонійні викривлення + шум, дБ(A) |
-89.6 |
Добре |
Інтермодуляційні викривлення + шум, % |
0.0043 |
Відмінно |
Взаємопроникнення каналів, дБ |
-92.6 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.0092 |
Дуже добре |
Загальна оцінка |
|
Відмінно |
У цілому увагу виробника до встановленої звукової підсистеми заслуговує окремої похвали, тому навряд чи хтось із не надто вимогливих покупців новинки задумається про придбання дискретної звукової плати.
Висновки
Зазвичай компактні системи збираються на базі більш доступних материнських плат, а дорогі рішення створюються в форматі ATX, E-ATX або XL-ATX, щоб порадувати покупця додатковими функціональними можливостями. Тому можна зрозуміти компанію ASUS, яка обмежилася лише двома представниками формату microATX, побудованими на базі флагманського чіпсета Intel Z370.
Орієнтовно за $210 модель ROG STRIX Z370-G GAMING пропонує приємний дизайн і дуже гідне оснащення. У наявності чотири DIMM-слоти для оперативної пам'яті, два роз'єми M.2 Socket 3 і шість SATA 6 Гбіт/с для організації ємної і швидкої дискової підсистеми, пара слотів PCI Express 3.0 x16 з посиленою конструкцією і підтримкою мультиграфічних зв'язок, гігабітний LAN-контролер від Intel з можливістю пріоритизації трафіку і поліпшений дизайн аудіопідсистеми. У наборі ж зовнішніх інтерфейсів присутня велика кількість портів USB, включаючи USB 3.1 Gen 2. Також відзначимо приємні бонуси у вигляді LED-підсвічування і гарного комплекту поставки. І не варто забувати про гарні можливості розгону комплектуючих.
Не обійшлося і без традиційних обмежень в дискової підсистеми, пов'язаних з нестачею вільних чіпсетних ліній, а також засмутила відсутність порту USB Type-C. В іншому особливих нарікань у нас не виникло.
У результаті ROG STRIX Z370-G GAMING, як і її модифікація з підтримкою бездротових інтерфейсів, стане відмінною основою для складання домашньої ігрової системи з можливістю установки пари відеокарт.
Переваги:
- надійна 10-фазна цифрова підсистема живлення;
- наявність підсвічування ASUS AURA Sync;
- приємний дизайн;
- підтримка портів USB 3.1 Gen 2;
- широкі можливості з організації дискової підсистеми;
- гігабітний LAN-контролер від Intel з можливістю пріоритизації трафіку;
- хороший комплект поставки;
- хороші можливості з автоматичного і ручного розгону;
- якісна звукова підсистема з дизайном ROG SupremeFX і топовим аудіокодеком;
- хороша компоновка інтерфейсної панелі;
- підтримка ряду корисних фірмових технологій.
Особливості:
- обмеження щодо одночасного використання інтерфейсів дискової підсистеми.
Автор: Костянтин Шорохов
Переклад: Лілія Масюк
Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.
Висловлюємо подяку компаніям ASUS, Intel, Kingston, Philips і Seasonic за надане для тестового стенда обладнання.
